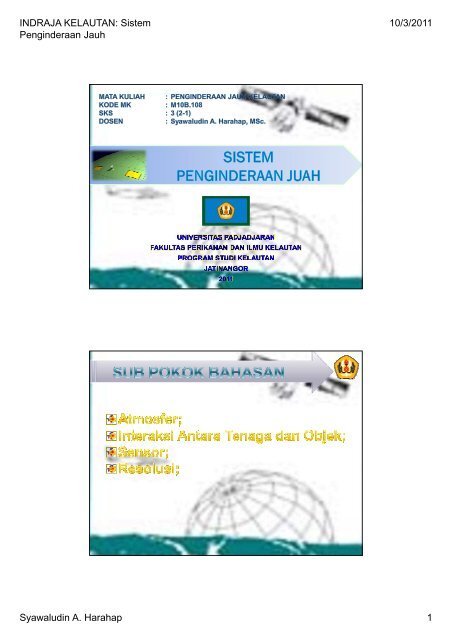

INDRAJA KELAUTAN: SistemPenginderaan Jauh10/3/2011Syawaludin A. Harahap 1

INDRAJA KELAUTAN: SistemPenginderaan Jauh10/3/2011Pengaruh atmosfer merupakan fungsi panjanggelombang, sehingga bersifat selektif terhadappanjang gelombang.Hanya sebagian kecil saja tenagaelektromagnetik yang dapat mencapaipermukaan bumi dan dimanfaatkan untukpenginderaan jauh.Pancaran Sinar matahari melalui atmosfer akanmengalami hambatan.Proses penghambatannya terjadi dalam bentukserapan, pantulan dan hamburan.Elemen atmosfer yang menyebabkan hambatantenaga elektromagentik adalah:a.Molekul Atmosfer (berukuran lebih kecil daripanjanggelombang).Contoh: Karbon dioksida, ozon, gas nitrogen,dan molekul lainb.Aerosol (berukuran lebih besar dari panjanggelombang).Contoh: butiran air seperti kabut, asap, debupartikel lain dengan ukuran lebih besar.Syawaludin A. Harahap 2

INDRAJA KELAUTAN: SistemPenginderaan Jauh10/3/2011Syawaludin A. Harahap 3

INDRAJA KELAUTAN: SistemPenginderaan Jauh10/3/2011Setiap objek dibumi mempunyai karakteristik tersendiri,contoh: obyek yang banyakmemantulkan/memancarkan energi akan tampak cerahpada citra, sedangkan objek yang banyak menyerapenergi akan berwarna gelap seperti pada air, awan dansalju.Interaksi tenaga dengan obyek atau benda sesuaidengan asas kekekalan tenaga.Ada tiga interaksi apabila tenaga mengenai suatubenda, yaitu dipantulkan, diserap danditeruskan/ditransmisikanmembawamembawainformasitentang karakteristik obyek tersebut.Karakteristik ini disebut karakteristik spektral.Interaksi antara tenaga elektromagnetik dengan benda di permukaanbumi (Lillesand, et al., 1999)Syawaludin A. Harahap 4

INDRAJA KELAUTAN: SistemPenginderaan Jauh10/3/2011Syawaludin A. Harahap 5

INDRAJA KELAUTAN: SistemPenginderaan Jauh10/3/2011Syawaludin A. Harahap 6

INDRAJA KELAUTAN: SistemPenginderaan Jauh10/3/2011Sensor adalahalatyangmerekammengukur energi elektromagnetik.danSensor dipasang pada wahana (Platform) danletaknya jauh dari obyek yang diindera.Sensor terdiri dari 2 jenis:1.SensorAktif;2.SensorPasifSyawaludin A. Harahap 7

INDRAJA KELAUTAN: SistemPenginderaan Jauh10/3/2011Syawaludin A. Harahap 8

INDRAJA KELAUTAN: SistemPenginderaan Jauh10/3/2011Tiap sensor memiliki kepekaan tersendiri terhadap bagian spektrumenergi elektromagnetik.Batas kemampuan/kepekaan dalam memisahkan setiap obyekdinamakan RESOLUSI.1. Resolusi spasial menunjukkan ukuran obyek terkecil yang masihdapat disajikan, dibedakan, dan dikenali pada citra. Semakin kecilukuran obyek yang dapat direkam, semakin baik kualitassensornya.2. Resolusi spektral menunjukkan daya pisah obyek berdasarkanbesarnya spektrum elektromagnetik yang digunakan untukperekaman data.3. Resolusi temporal menunjukkan perbedaan kenampakan yangmasih dapat dibedakan dalam waktu perekaman ulang.4. Resolusi Radiometrik menunjukkan kemampuan sistem sensoruntuk mendeteksi perbedaan pantulan terkecil, atau kepekaansensor terhadap perbedaan terkecil kekuatan sinyal.Syawaludin A. Harahap 9

INDRAJA KELAUTAN: SistemPenginderaan Jauh10/3/2011Terra/Aqua MODIS, 250-1000mResurs, MSU-SK140mResurs/Meteor МSU-E, 35-45mLandsat TM,30mLandsat ETM + 15-30mSPOT-2, SPOT-4,MSS - PancromaticTerra ASTER,10 - 20 m15mIRS LISS, 23.5mIRS-P-6, LISS-3, MSS,23,5 mRADARSAT SAR 8m, 25-30mSPOT5 MSS - Panchromatic5 - 20 mIRS PAN 5.8mIRS-P-6, LISS-4, MSSIRS-P-6, LISS-4, Mono,EROS-AEROS-BIKONOS MSS - PancromaticQuickbird MSS - PancromaticGeoeyeImage typeResolution5 m5 m2-2,8 m0,8 m1 - 4m0.6 - 2.4 m0.5 - 1 m1:1.000 -1:5.0001:5000 -1:10.0001:10.000 –1: 25.0001:25.000 –1:50.000Scale1:50.000 -1:100.0001:100.000 –1:200.0001:200.000 –1:500.0001:500.000 –1:1.000.000Less than1:1.000.000Terima kasih…iwalhrp@unpad.ac.idhttp://blogs.unpad.ac.id/iwalhrp/Syawaludin A. Harahap 10
