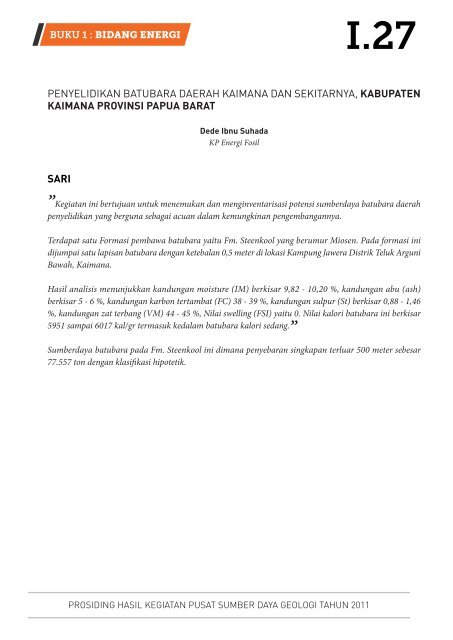

BUKU 1 : BIDANG ENERGII.27PENYELIDIKAN BATUBARA DAERAH KAIMANA DAN SEKITARNYA, KABUPATENKAIMANA PROVINSI PAPUA BARATDede Ibnu SuhadaKP Energi FosilSARI”Kegiatan ini bertujuan untuk menemukan dan menginventarisasi potensi sumberdaya batubara daerahpenyelidikan yang berguna sebagai acuan dalam kemungkinan pengembangannya.Terdapat satu Formasi pembawa batubara yaitu Fm. Steenkool yang berumur Miosen. Pada formasi inidijumpai satu lapisan batubara dengan ketebalan 0,5 meter di lokasi Kampung Jawera Distrik Teluk ArguniBawah, Kaimana.Hasil analisis menunjukkan kandungan moisture (IM) berkisar 9,82 - 10,20 %, kandungan abu (ash)berkisar 5 - 6 %, kandungan karbon tertambat (FC) 38 - 39 %, kandungan sulpur (St) berkisar 0,88 - 1,46%, kandungan zat terbang (VM) 44 - 45 %, Nilai swelling (FSI) yaitu 0. Nilai kalori batubara ini berkisar5951 sampai 6017 kal/gr termasuk kedalam batubara kalori sedang.”Sumberdaya batubara pada Fm. Steenkool ini dimana penyebaran singkapan terluar 500 meter sebesar77.557 ton dengan klasifikasi hipotetik.PROSIDING HASIL KEGIATAN PUSAT SUMBER DAYA GEOLOGI TAHUN 2011

BUKU 1 : BIDANG ENERGIPENDAHULUANLatar Belakang: Indonesia merupakan negarakaya akan sumberdaya alam dan salah satunyaadalah batubara. Data sumberdaya batubara diwilayah Indonesia timur, pulau-pulau kecil danwilayah perbatasan masih banyak yang belumdiselidiki dan diketahui.Pusat Sumber Daya Geologi yang mempunyaitugas pokok dan fungsi (tupoksi) dalam bidangpenelitian, penyelidikan, dan pelayanan data daninformasi sumber daya geologi Indonesia, mendorongkegiatan eksplorasi untuk penemuan daerahpotensi baru sumber daya mineral, batubara, gambut,bitumen padat, panas bumi serta minyak dan gasbumi untuk kelangsungan ketersediaan sumber dayageologi di Indonesia (Renstra Pusat Sumber DayaGeologi 2006-2011).Sejalan dengan tupoksi diatas maka Pusat SumberDaya Geologi melakukan kegiatan berupapenyelidikan batubara di Daerah KaimanaKabupaten Kaimana Provinsi Papua Barat.Pemilihan daerah tersebut di atas juga dalamrangka menunjang program pemerintah untukpengembangan kawasan Indonesia Timur khususnyadaerah Papua, dimana dalam hal inisektor pertambangan dan energi khususnyabatubara diharapkan memberikan sumbanganyang penting, untuk meningkatkan pendapatanasli daerah (PAD) sesuai dengan era otonomidaerah dewasa ini.Lokasi Kegiatan : Kegiatan dilaksanakan didaerah sekitar Kabupaten Kaimana ProvinsiPapua Barat (Gambar 1) dengan batas koordinat133 o 30’ 00” BT – 133 o 45’ 00” BT dan 2 o 53’00” LS – 3 o 08’ 00” LS. Pada lembar Bakosurtanaltermasuk dalam lembar Taniba (3013-11)dan Susunu (3012-43).Wilayah Kaimana sebelah utara berbatasandengan Kabupaten Teluk Bintuni dan sebelahbarat dengan Kabupaten Fak-Fak.Lokasi penyelidikan dapat ditempuh melaluipesawat udara dari Jakarta ke Ambon kemudiandilanjutkan dengan pesawat kecil ke Kaimana,dan ke arah lokasi dilanjutkan dengan longboatsekitar 4 jam.GEOLOGI UMUMDaerah Kabupaten Kaimana sebagian termasukkedalam Pinggiran Cekungan Bintuni bagianselatan dan sebagian lagi merupakan JalurLipatan Lengguru. Tersusun oleh beberapa batuanyang berumur mulai Paleozoikum sampaiKuarter (Gambar 2).Stratigrafi : Menurut Peta Geologi Lembar Ransiki,Tobing, dkk. (1990) Batuan tertua daerahini adalah Formasi Mangguar (Pzmg) berupabatugamping dan satuan batuan endapan klastikmalihan (Pzu) yang berumur Paleozoikum.Kedua satuan ini diterobos oleh intrusi GranitKwatisore (PTRk).Batuan Paleozoikum lainnya adalah FormasiAiduna (Pa) berupa batulempung dan batupasiryang mengandung tumbuhan. Formasi inidiperkirakan tersebar luas dibawah permukaan.Diatasnya diendapkan selaras FormasiTipuma (TrJt) yang terdiri dari batupasir, bat-I.27PROSIDING HASIL KEGIATAN PUSAT SUMBER DAYA GEOLOGI TAHUN 2011

BUKU 1 : BIDANG ENERGIulumpur, dan batulempung merah dan hijauberumur Trias sampai Jura Bawah.(Qc) dan endapan fanglomerat (Qf) menindih takselaras satuan-satuan batuan yang lebih tua.Setelah Formasi Tipuma terjadi pengendapansecara selaras empat formasi yang termasukKelompok Kembelangan yaitu satuan batuanklastika silika kelabu hingga hitam (JKk), FormasiKopai (Jko), Batupasir Woniwogi (JKw) danBatulumpur Pinia (Kp), kelompok ini berumurdari Jura Tengah sampai Paleosen. Sebagianbesar kelompok ini berada pada Jalur LipatanLengguru.Batugamping Imskin (Kti) menindih secaraselaras bagian atas Kelompok Kembelanganberumur Kapur Atas hingga Miosen Tengah,sedangkan di bagian barat dengan BatugampingLengguru (Tpml) yang berumur Eosenhingga Miosen Tengah hubungannya adalahmenjemari.Kelompok besar Batugamping New Guinea(KTmn) yang merupakan alas dari batuan dasarCekungan Bintuni menindih secara selarasBatugamping Imskin maupun BatugampingLengguru. Di bagian barat, batuan bahan rombakanFormasi Steenkool (TQs) yang terdiri daribatulumpur bermika atau serpih, lempung,batupasir, sedikit konglomerat dan lapisanbatubara muda berumur Plistosen sampaiMiosen Atas menindih secara selaras FormasiKlasafet (Tmk).Struktur Geologi : Struktur geologi yangberkembang di daerah ini adalah sesar, kelurusandan lipatan yang pada umumnya berarahbaratlaut-tenggara (NW-SE) dan beberapasesar berarah timurlaut-baratdaya (NE-SW).Kenampakan struktur ini dicerminkan pula olehadanya perbukitan yang memanjang dari tenggarake baratlaut yang relatif mengikuti arahrentangan leher burung yang dikenal denganJalur Lipatan Lengguru (Lengguru Fold Belt).Sesar-sesar yang ditemukan berupa sesarnormal, sesar mendatar dan sesar naik yangmemotong satuan batuan Tersier. Sesar besarutama yang ditemukan di daerah ini adalahsesar naik Arguni (Arguni Thrust Fault) yangmemotong leher burung dari arah baratlauttenggaradengan memperlihatkan tebing (clift)yang terjal.Kelurusan kemungkinan merupakan cerminandari indikasi patahan. Lipatan nampak sebagaisinklin dan antiklin dan mempunyai arahsumbu lipatan sama dengan arah strukturpada umumnya. Diduga kehadiran struktur iniberkaitan erat dengan kegiatan tektonik padamasa Tersier.Indikasi Endapan BatubaraBatuan Gunungapi Jamur (Qpj) terdiri darilava berbiotit berumur Plistosen, tersingkap ditimur - tenggara Lembar dekat Danau Jamurberbentuk kerucut gunungapi dan tak selaras diatas Formasi Tipuma dan Batugamping ImskinAluvium Kuarter (Qa), terumbu koral terangkatBerdasarkan laporan Badan PerencanaanPembangunan Daerah Kabupaten Kaimanatahun 2008, batubara tersingkap di SungaiUdap, Desa Warmeno berwarna hitam, kusam,ringan, garis gores coklat, tebal sekitar 60 cmpada Formasi Steenkool.PROSIDING HASIL KEGIATAN PUSAT SUMBER DAYA GEOLOGI TAHUN 2011I.27

BUKU 1 : BIDANG ENERGIKEGIATAN PENYELIDIKANPenyelidikan LapanganPengumpulan data sekunder : Beberapa laporanyang berhasil dikumpulkan diantaranyaberupa laporan PT. Jasa Bumi Indonesia tahun2008 tentang potensi batubara di Kaimana.Geologi regional didapatkan dari Peta GeologiLembar Kaimana dan Lembar Steenkool tahun1990 oleh S.L. Tobing, G.P. Robinson, danR.J.Ryburn. Laporan lainnya adalah penyelidikantentang potensi logam di Daerah Kaimanadilakukan oleh Kisman, 2007.Pengumpulan data primer : Pekerjaan iniadalah kegiatan langsung dilapangan denganmelakukan penelusuran lokasi singkapan batubaraberdasarkan informasi dari data sekundermaupun informasi penduduk. Setelah didapatkansatu lokasi maka dilakukan pengembanganpenyelidikan dengan menelusuri penyebaranke arah perlapisan atau strike.Pekerjaan yang dilakukan adalah pengumpulandata singkapan batubara dengan mencatatposisi koordinat singkapan dari gps, arah dankemiringan perlapisan, ketebalan, deskripsibatuan, batuan pengapit bagian atas bawah,dan terakhir pengambilan conto batubara untukanalisis laboratorium.Analisis Laboratorium : Analisis yang dilakukanpada kegiatan ini adalah analisis kimia,fisika dan petrografi, sedangkan conto batubarayang diambil berasal dari singkapan lapangandengan metode grab sampling.(Free Moisture, Total Moisture, Moisture), jat terbang(Volatile Matter), karbon tertambat (FixedCarbon), abu (Ash), sulpur (Total Sulphur).Analisis fisika yang dilakukan adalah tingkatberat jenis (SD), kekerasan penggerusan (HGI),nilai kalori (CV), dan tingkat pengembangan(Free Swelling Index) untuk mengetahui tingkatcoking coal.Analisis petrografi dilakukan terutama untukmengetahui komposisi maseral (bahan tumbuhanpembentuk batubara) dari batubara,nilai reflektansi vitrinit (derajat kematangan)dan kandungan mineral (lempung, oksida besi,pirit). Analisis ini disamping untuk mengetahuirank dari batubara, juga dapat membantupenafsiran lingkungan pengendapan batubara.Jumlah conto yang dianalisis sebanyak tigaconto batubara dimana berasal dari batubaraFormasi Steenkool.Pengolahan Data : Kegiatan ini merupakanpenggabungan dari hasil pengumpulan dataprimer maupun analisis laboratorium sertaditunjang dengan data sekunder penunjanglainnya. Data-data diatas diolah sedemikianrupa sehingga didapatkan gambaran mengenaibentuk sebaran, jumlah lapisan, kualitasbatubara dan potensi sumber daya batubaradaerah penyelidikan.HASIL PENYELIDIKANGeologi Daerah PenyelidikanAnalisis kimia proximate berupa kelembabanI.27PROSIDING HASIL KEGIATAN PUSAT SUMBER DAYA GEOLOGI TAHUN 2011

BUKU 1 : BIDANG ENERGIMorfologi : Morfologi daerah penyelidikan terdiridari dua yaitu pedataran dan perbukitantersesarkan. Morfologi pedataran menempatiwilayah timur berbatasan dengan Teluk Argunidicirikan dengan kemiringan lerengnya 0%sampai 2%, ketinggian mulai dari 0 meter sampai40 meter dengan pola pengaliran sungaianastomastik.Morfologi perbukitan tersesarkan menempatisebagian besar wilayah penyelidikan sebelahtengah ke arah barat dan di timur laut, dicirikankemiringan lerengnya antara 5% sampai 20%,ketinggian mulai dari 40 meter sampai 220meter, dengan pola punggungan lurus memanjang,pola pengaliran sungai rektangular dansebagian subdendritik.Stratigrafi : Stratigrafi daerah penyelidikan daritua ke muda disusun oleh: Formasi Klasafet,Formasi Steenkool dan Aluvium.timur antara Tanjung Mandiwa sampai SungaiRafa di sebelah timurlaut dan sebaran lainnyaberada di Sungai Roarifa dekat KampungRiendo sebelah timur wilayah penyelidikan.Litologi terdiri dari kerikil, pasir lepas dan lumpur.Struktur Geologi : Struktur yang berkembangdi daerah peyelidikan adalah lipatan dan sesar.Lipatan antiklin berada di barat daya wilayahsedangkan lipatan sinklin berada di sebelahtimur wilayah. Sesar naik memanjang dariutara ke selatan, sesar ini dikenal dengan SesarNaik Arguni dicirikan dengan punggungan yangmemanjang mulai dari Teluk Bintuni sampaiTeluk Kamrau dan terdapat cermin sesar padasingkapan batubara di sungai Kaitaro. Polajurus lapisan umumnya utara selatan dengankemiringan berkisar 10 o sampai 20 o .Potensi BatubaraFormasi Klasafet terdiri dari batunapal, batulumpurgampingan abu-abu, serpih danbatulanau. Tersingkap di bagian timurlaut dansedikit di bagian selatan dekat Dermaga Ruara.Formasi Steenkool menempati hampir 90 %wilayah dengan litologi terdiri dari selangselingbatupasir, batulanau dan batulempungdan sisipan batubara. Batulanau mempunyaiciri-ciri warna abu-abu, halus, lempungan,menyerpih, keras dan getas. Batulempungberwarna abu-abu, lunak dan mudah pecah(friable). Batubara berwarna hitam, bright sampaidull keras, getas, terdapat kekar dan cerminsesar (slicken side).Sebaran Aluvium terbesar menempati bagianHasil penyelidikan ditemukan dua singkapanbatubara yang berada pada Formasi Steenkool.Batubara ini mempunyai ciri megaskopisberwarna hitam, kilap terang, terkekarkan,terdapat cermin sesar pada singkapan KMN-14. Lapisan pengapit bagian bawah yaitubatulempung abu-abu, lunak dan friable. Pengapitlapisan atas batupasir berwarna coklat,sangat halus dengan ketebalan 2,5 meter.Lapisan paling atas berupa top soil berwarnacoklat. Hasil interpretasi menunjukkan bahwaterdapat satu lapisan (seam) batubara berarahutara - selatan pada daerah ini dengan panjangpenyebaran 500 meter kearah terluar darisingkapan. Singkapan BRW-01 yang berada diselatan kemungkinan kemenerusan lapisan iniatau merupakan lapisan yang lain.PROSIDING HASIL KEGIATAN PUSAT SUMBER DAYA GEOLOGI TAHUN 2011I.27

BUKU 1 : BIDANG ENERGIHasil Analisis LaboratoriumAnalisis proksimat antara lain untuk mengetahuikandungan moisture (IM, FM, TM),kandungan zat terbang (VM), kandungan abu(Ash), karbon tertambat (FC), kadar sulfurtotal (St), nilai kalori (CV), berat jenis (RD), nilaiswelling (FSI) dan indek kekerasan batubara(HGI), sedangkan analisis ultimat adalah untukmengetahui kandungan unsur-unsur : karbon(C), hidrogen (H), belerang (S), Oksigen (O).Hasil analisis proksimat (Tabel 3) didapatkankualitas batubara dari Formasi Steenkool sebagaiberikut :Dari tabel kualitas diatas dapat disimpulkanbahwa : kandungan moisture (IM) berkisar 9,82sampai 10,20 %, kandungan abu (ash) berkisar5 sampai 6 %, kandungan karbon tertambat (FC)38 sampai 39 %, kandungan sulpur (St) berkisar0,88 sampai 1,46 %, kandungan zat terbang(VM) 44 sampai 45 %, Nilai swelling (FSI) yaitu0 menunjukkan bukan merupakan batubaracoking. Nilai kalori batubara ini berkisar 5951sampai 6017 kal/gr termasuk kedalam batubarakalori sedang (berkisar 5100-6100 kal/gr).(low rank coal). Komposisi maseral didominasioleh maseral vitrinite dengan persentase >90%.Sumberdaya BatubaraPerhitungan batubara dilakukan pada keduasingkapan yang ada dengan ketebalan 0,5 meterdan kedalaman sampai 50 meter. Penyebarandari lapisan batubara dihitung dari singkapanterluar sepanjang 500 meter.Dari hasil perhitungan didapatkan sumberdayabatubara Daerah Kaimana sebesar 77.557 tondengan klasifikasi sumberdaya hipotetik.Prospek Pemanfaatan dan PengembanganBatubaraBeberapa aspek yang dipertimbangkan dalampemanfaatan dan pengembangan batubaraadalah ketebalan, penyebaran dan banyaknyalapisan batubara. Apabila kita lihat DaerahKaimana ini batubaranya memiliki ketebalanhanya 0.5 meter dan satu seam menjadikandaerah ini kurang prospek untuk dikembangkan.Analisis petrografi dilakukan terhadap tigaconto singkapan yang sama dengan analisisproximat dan ultimate. Hasil analisis petrografidisarikan pada table berikut :Dari hasil analisis petrografi seperti tercantumpada tabel 4, tampak bahwa nilai reflektansivitrinit pada Lapisan 1 Formasi Stenkool (KMN-13A, KMN-13B dan KMN-14) tidak menunjukkanperbedaan yang mencolok yaitu antara 0,32 %– 0,33 %, tergolong batubara peringkat rendahKESIMPULAN DAN SARANDari hasil penyelidikan dapat disimpulkanbahwa;1. Formasi Steenkool (TQs) merupakan formasipembawa batubara yang ada di DaerahKaimana.I.27PROSIDING HASIL KEGIATAN PUSAT SUMBER DAYA GEOLOGI TAHUN 2011

BUKU 1 : BIDANG ENERGI2. Nilai kalori batubara Kaimana berkisar 5951sampai 6017 kal/gr dan termasuk batubarakalori sedang.Tokede MJ.,Yosias Gandi, 2006, Atlas SumberdayaPesisir Kawasan Kabupaten Kaimana,Kerjasama Universitas Negeri Papua danPemerintah Kabupaten Kaimana, Kaimana.3. Satu lapisan batubara dengan ketebalan 0,5meter berada di Blok Jawera dengan sumberdayahipotetiknya sebesar 77.557 ton.S.L. Tobing, G.P. Robinson, dan R.J.Ryburn,1990,Peta Geologi Lembar Kaimana, Irian Jaya, PusatPenelitian dan Pengembangan Geologi, Bandung.DAFTAR PUSTAKADarman, H. & Sidi, H, 2000. An Outline of TheGeology of Indonesia, IAGI, Jakarta.-------------,1990, Peta Geologi LembarSteenkool, Irian Jaya, Pusat Penelitian danPengembangan Geologi, Bandung.Jasa Bumi Indonesia, PT., 2008, InventarisasiSumberdaya Mineral, Energi dan Bahan GalianKabupaten Kaimana, Papua Barat, BapeddaKaimana, Kaimana.Kisman, Widi B.N., 2007, Inventarisasi MineralLogam di Kabupaten Kaimana, Provinsi PapuaBarat, Pusat Sumber Daya Geologi, Bandung.Roni Bawole, Amrih L. Killian, Victor E. Fere,PROSIDING HASIL KEGIATAN PUSAT SUMBER DAYA GEOLOGI TAHUN 2011I.27

BUKU 1 : BIDANG ENERGIGambar 1. Peta lokasi kegiatan penyelidikan di Daerah Kaimana.Gambar 2. Stratigrafi Daerah Kaimana berdasarkan Peta Geologi Lembar Kaimana (S.L. Tobing, G.P.Robinson, dan R.J.Ryburn, 1990)I.27PROSIDING HASIL KEGIATAN PUSAT SUMBER DAYA GEOLOGI TAHUN 2011

BUKU 1 : BIDANG ENERGIFoto 3. Singkapan batubara di Sungai Kaitro (KMN-13) dengan tebal 0,50 meter dan lebar singkapan12 meter.Tabel 3. Kualitas Batubara Fm. Steenkool Daerah KaimanaBerdasarkan Hasil Analisis ProksimatContoFM%TM%IM%VM%FC%ASH%St%RD FSI CVkal/grHGIKMN13AKMN13BKMN1414,13 22,89 10,20 44,44 39,20 6,16 1,46 1,41 0 5951 5115,42 23,73 9,82 45,24 39,16 5,78 1,31 1,42 0 6017 4916,26 24,68 10,06 45,84 38,95 5,15 0,88 1,42 0 5987 48PROSIDING HASIL KEGIATAN PUSAT SUMBER DAYA GEOLOGI TAHUN 2011I.27

BUKU 1 : BIDANG ENERGITabel 4. Perbandingan Hasil Analisis Petrografi Tiap LapisanReflektan Vitrinit dan Komposisi MaseralFormasiStenkoolSingkapanReflektan Vitrinit (%) Komposisi Maseral (%)Mean Kisaran Vitrinit Inertinit LiptinitKMN-13A 0,32 0,29-0,36 96,6 0,8 0,4KMN-13B 0,32 0,29-0,34 95,9 0,3 0,2KMN-14 0,33 0,30-0,37 95,1 0,7 0,1Tabel 5. Perbandingan Hasil Analisis Petrografi Tiap Lapisandan Kandungan Material MineralFormasi SingkapanMaterial Mineral (%)Clay Fe. Oksida PiritStenkool KMN-13A 1,2 0,2 0,8KMN-13B 2,1 0,2 1,3KMN-14 2,5 0,2 1,1I.27PROSIDING HASIL KEGIATAN PUSAT SUMBER DAYA GEOLOGI TAHUN 2011

BUKU 1 : BIDANG ENERGIGambar 3. Peta Geologi dan Sebaran Batubara Daerah Kaimana Papua Barat.PROSIDING HASIL KEGIATAN PUSAT SUMBER DAYA GEOLOGI TAHUN 2011I.27
