inventarisasi mineral non logam di kabupaten siak, provinsi riau

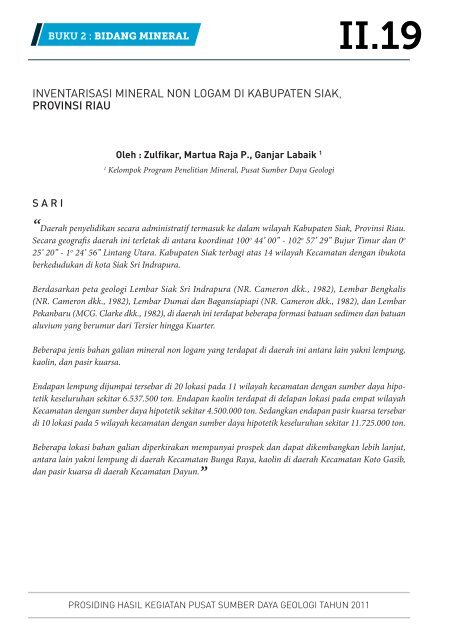

BUKU 2 : BIDANG MINERALII.19INVENTARISASI MINERAL NON LOGAM DI KABUPATEN SIAK,PROVINSI RIAUOleh : Zulfikar, Martua Raja P., Ganjar Labaik 11Kelompok Program Penelitian Mineral, Pusat Sumber Daya GeologiS A R I“Daerah penyelidikan secara administratif termasuk ke dalam wilayah Kabupaten Siak, Provinsi Riau.Secara geografis daerah ini terletak di antara koordinat 100 o 44’ 00” - 102 o 57’ 29” Bujur Timur dan 0 o25’ 20” - 1 o 24’ 56” Lintang Utara. Kabupaten Siak terbagi atas 14 wilayah Kecamatan dengan ibukotaberkedudukan di kota Siak Sri Indrapura.Berdasarkan peta geologi Lembar Siak Sri Indrapura (NR. Cameron dkk., 1982), Lembar Bengkalis(NR. Cameron dkk., 1982), Lembar Dumai dan Bagansiapiapi (NR. Cameron dkk., 1982), dan LembarPekanbaru (MCG. Clarke dkk., 1982), di daerah ini terdapat beberapa formasi batuan sedimen dan batuanaluvium yang berumur dari Tersier hingga Kuarter.Beberapa jenis bahan galian mineral non logam yang terdapat di daerah ini antara lain yakni lempung,kaolin, dan pasir kuarsa.Endapan lempung dijumpai tersebar di 20 lokasi pada 11 wilayah kecamatan dengan sumber daya hipotetikkeseluruhan sekitar 6.537.500 ton. Endapan kaolin terdapat di delapan lokasi pada empat wilayahKecamatan dengan sumber daya hipotetik sekitar 4.500.000 ton. Sedangkan endapan pasir kuarsa tersebardi 10 lokasi pada 5 wilayah kecamatan dengan sumber daya hipotetik keseluruhan sekitar 11.725.000 ton.Beberapa lokasi bahan galian diperkirakan mempunyai prospek dan dapat dikembangkan lebih lanjut,antara lain yakni lempung di daerah Kecamatan Bunga Raya, kaolin di daerah Kecamatan Koto Gasib,dan pasir kuarsa di daerah Kecamatan Dayun.’’PROSIDING HASIL KEGIATAN PUSAT SUMBER DAYA GEOLOGI TAHUN 2011

BUKU 2 : BIDANG MINERALPENDAHULUANPusat Sumber Daya Geologi sesuai dengantugas pokok dan fungsinya yang dicantumkandalam Permen ESDM No. 0030 Tahun 2005 telahmelakukan kegiatan inventarisasi dan penyelidikanmineral, baik mineral industri (non logam),mineral logam maupun batubara di berbagailokasi di seluruh wilayah Indonesia. Hasil kegiatantersebut telah dihimpun dalam suatusistem basis data sumber daya mineral secaranasional. Basis data ini sangat diperlukan dalamrangka evaluasi lanjutan potensi bahan galianserta penyediaan data yang memadai bagi berbagaipihak yang berminat untuk menanamkanmodalnya di bidang peng-usahaan bahan galian.Dengan telah diberlakukannya Undang UndangNo. 4 Tahun 2009 tentang Pertambangan Mineraldan Batubara maka upaya-upaya untuk lebihmengungkapkan keberadaan potensi mineral disetiap daerah perlu dilakukan guna pemutakhirandata yang dimiliki.Kabupaten Siak sebagai salah satu kabupaten diProvinsi Riau, selama ini belum pernah dilakukankegiatan penyelidikan sehingga data keterdapatanbahan galian khususnya mineral non logamuntuk daerah ini masih sangat minim. Selain itupemerintah daerah setempat telah mengajukanpermohonan untuk dilakukannya penyelidikanmineral non logam di daerah ini.Kegiatan inventarisasi bahan galian yangdilakukan di daerah ini dimaksudkan untukmengumpulkan data dasar potensi mineral,baik lokasi keterdapatan, luas sebaran, sumberdaya (cadangan) maupun kualitasnya. Kegiatanini ditujukan untuk mengetahui prospek pemanfaatandan pengembangan bahan galian yangterdapat di daerah ini.Secara administratif, Kabupaten Siak ini merupakansalah satu kabupaten yang terdapat diwilayah Provinsi Riau, di sebelah barat berbatasandengan Kabupaten Kampar dan KotaPekanbaru, di sebelah timur berbatasan denganKabupaten Meranti, di sebelah utara denganKabupaten Bengkalis dan di sebelah selatan denganKabupaten Pelalawan. Daerah ini dibatasioleh garis-garis koordinat 100 o 44’ 00” - 102 o 57’29” Bujur Timur dan 0 o 25’ 20” - 1 o 24’ 56” LintangUtara.Kota Siak Sri Indrapura sebagai ibukota KabupatenSiak berjarak sekitar 110 kilometer kearah timur dari kota Pekanbaru (ibukota ProvinsiRiau) dan dapat dicapai dengan menggunakantransportasi darat atau sungai sekitar 2,5 jamperjalanan. Dari kota Siak Sri Indrapura ke kotakotakecamatan tersedia jaringan jalan beraspal,sedangkan dari kota kecamatan ke desa-desaumumnya masih berupa jalan tanah ataupunjalan pengerasan.Kabupaten Siak terbentuk sejak tahun 1999 berdasarkanUndang Undang Republik IndonesiaNo. 53 Tahun 1999 yang merupakan pemekarandari wilayah Kabupaten Bengkalis. Kabupatenini tercatat mempunyai wilayah seluas sekitar8.556 km 2 , yang dibagi menjadi 14 (empat belas)wilayah Kecamatan, terdiri dari 113 desa/ kelurahan.Berdasarkan hasil pencacahan Sensus PendudukTahun 2010 kabupaten ini mempunyaipenduduk sebanyak 377.232 jiwa, dengan kepadatanpenduduk rata-rata sebesar 44 jiwa setiapII.19PROSIDING HASIL KEGIATAN PUSAT SUMBER DAYA GEOLOGI TAHUN 2011

BUKU 2 : BIDANG MINERALkm 2 . Dari hasil SP2010 tersebut, terlihat bahwapenyebaran penduduk Kabupaten Siak terpusatdi Kecamatan Tualang yakni sebesar 27,6persen, kemudian diikuti oleh Kecamatan Kandissebesar 15,6 persen, sedangkan kecamatankecamatanlainnya dibawah 8 persen.Kabupaten Siak memiliki potensi yang sangatstrategis mengingat daerahnya berada diwilayah Segi Tiga pertumbuhan Ekonomi“SIJORI” Singapura Johor Riau dan IMG-GT(Indonesia Malaysia Thailand Growth Triangle).Dengan jarak hanya 150 km dari Singapura, Siakdiuntungkan sebagai persinggahan alternatifbagi kapal pedagang di Selat Malaka dan bahkanberpotensi besar menjadi relokasi industri danlayanan perdagangan internasional.Wilayah Kabupaten Siak, Provinsi Riau ini seluruhnyatercakup ke dalam cakupan empatlembar Peta Geologi Bersistem Indonesia dariPusat Penelitian dan Pengembangan GeologiSkala 1: 250.000, yakni Lembar Siak (N.R. Cameron,dkk., 1982), Lembar Pekanbaru (Clarke,MCG., dkk., 1982), Lembar Bengkalis (N.R.Cameron, dkk., 1982) dan Lembar Dumai (N.R.Cameron, dkk., 1982).Berdasarkan keempat lembar peta geologitersebut di atas, dapat disusun urutan batuandari yang tertua hingga termuda sebagai berikut:• Formasi Petani (Tup), berumur Pliosen Atas,terdiri dari batulumpur, mengandung karbonan,lignit, sedikit batulanau dan batupasir.• Formasi Minas (Qpmi), berumur Plistosen,terdiri dari kerikil, sebaran kerakal, pasirdan lempung.Potensi umum daerah ini terutama adalahdi sektor pertanian/perkebunan kemudiandiikuti oleh sektor kehutanan, peternakan,perminyakan, kawasan industri, dan pariwisata.Pusat pertumbuhan ekonomi regionalantara lain berada di kota Siak Sri Indrapura,Perawang, Minas, Tanjung Buton, dan SungaiApit. Beberapa peluang investasi di kawasanini antara lain yakni pengem-bangan suplaienergi listrik, pembangunan fasilitas kesehatan,pengembangan perumahan, pengembanganCPP Block, dan pengembangan industri turunanCPO.GEOLOGI UMUM• Aluvium Tua (Qp), berumur Plistosen, terdiridari kerikil, pasir, lempung, sisa-sisa tumbuhandan rawa gambut.• Aluvium Muda (Qh), berumur Holosen, terdiridari kerikil, pasir dan lempung.Secara tektonik regional, wilayah KabupatenSiak ini terletak dalam Cekungan Sumatera Tengah.Struktur geologi yang berkembang adalahantiklin dan sinklin yang arah umumnya mengikutiarah utama Patahan Semangko atau BukitBarisan, yaitu baratlaut - tenggara. Sesar-sesarutama juga mempunyai arah umum baratlaut –tenggara.HASIL PENYELIDIKANGeologi Daerah PenyelidikanPROSIDING HASIL KEGIATAN PUSAT SUMBER DAYA GEOLOGI TAHUN 2011II.19

BUKU 2 : BIDANG MINERALSecara litologi beberapa satuan batuan yangdapat diamati di lapangan dapat dikelompokkanke dalam beberapa satuan endapan sebagaiberikut :a. Satuan Endapan Aluvium MudaSatuan endapan aluvium muda ini terdiri darilempung, lanau, pasir, kerikil dan sisa-sisatumbuhan. Satuan ini diendapkan terutama disepanjang pantai serta dataran-dataran rendahdi sekitar pantai dan aliran sungai-sungai besar,yakni di wilayah Kecamatan Siak, KecamatanBunga Raya, Kecamatan Sabak Auh, KecamatanSungai Apit, dan Kecamatan Mempura, KecamatanPusako, dan sebagian Kecamatan Dayun.Umumnya merupakan daerah rawa yang ditutupioleh tanah gambut yang cukup tebal.b. Satuan Endapan Aluvium TuaSatuan endapan aluvium tua ini umumnya terdiridari lempung, pasir lempungan, dan kerikillanauan yang terdapat berselang-seling. Satuanini diendapkan terutama di dataran yang agaktinggi sekitar bagian tengah wilayah KabupatenSiak, yaitu di daerah-daerah Kecamatan SungaiMandau, Kecamatan Tualang, Kecamatan KerinciKanan, Kecamatan Koto Gasib, KecamatanTeluk Dalam, dan sebagian Kecamatan Dayun.c. Satuan Endapan Pasir Formasi MinasSatuan endapan pasir Formasi Minas iniumumnya terdiri dari perselingan antara lempung,pasir dan kerikil lempungan. Satuan inidiendapkan terutama di dataran perbukitan rendahdi bagian barat wilayah Kabupaten Siak yaitusekitar daerah Kecamatan Minas dan KecamatanKandis.Potensi Endapan Bahan GalianBeberapa jenis bahan galian non logam yangdijumpai di daerah Kabupaten Siak ini yakni lempung,kaolin, dan pasir kuarsa.LempungEndapan lempung di wilayah Kabupaten Siaktersebar cukup luas terutama di bagian selatandan timur wilayah mengikuti sebaran satuanendapan aluvium muda (Qh) dan satuan endapanaluvium tua (Qp).Beberapa lokasi keterdapatan endapan lempungdapat disebutkan antara lain di KecamatanBunga Raya, Kecamatan Sabak Auh, KecamatanDayun, Kecamatan Sungai Apit, KecamatanKoto Gasib, Kecamatan Siak, Kecamatan SungaiMandau, Kecamatan Tualang, Kecamatan Minas,Kecamatan Mempura dan Kecamatan Kandis.a. Di Kecamatan Bunga Raya, endapanlempung dijumpai di dua lokasi, yakni di DesaJayapura dan Desa Temusai.• Di Desa Jayapura, endapan lempung cukupluas terdapat di wilayah Dusun Sukajaya.Tersebar seluas sekitar 16 ha dengan sumberdaya hipotetik 400.000 ton. Merupakanlokasi penggalian lempung untuk pembuatanbatu bata oleh penduduk setempat. Lempungini terdiri dari mineral kuarsa dan kaolinit.Berdasarkan hasil analisis bakar diperkirakanlempung ini dapat digunakan sebagaicampuran pada pembuatan keramik bodiberwarna dengan suhu pembakaran lebihII.19PROSIDING HASIL KEGIATAN PUSAT SUMBER DAYA GEOLOGI TAHUN 2011

BUKU 2 : BIDANG MINERALdari 1.200 o C.• Di Desa Temusai dijumpai endapan lempungberwarna krem kekuningan, berbutir halus,plastis. Tebal rata-rata 2,5 meter, tersebarseluas sekitar 10 Ha di pinggir SungaiSiak dengan sumber daya hipotetik sekitar625.000 ton. Merupakan lokasi penggalianlempung untuk pembuatan bata.Endapanlempung dari lokasi ini secara mineralogiterdiri dari mineral kuarsa dan kaolinit.b. Di Kecamatan Sabak Auh, endapan lempungdijumpai di daerah Desa Sungai Bayang,berupa lapisan lempung lanauan berwarna abuabukekuningan, ketebalan rata-rata sekitar 2meter. Terdapat di sekitar perbatasan denganwilayah Kabupaten Bengkalis.c. Di Kecamatan Dayun, endapan lempungdijumpai di dua lokasi, yakni :• Daerah Desa Dayun, berupa singkapan lempungplastis berwarna abu-abu kekuningan,ketebalan sekitar 3 meter, berada di sekitarlahan perkebunan kelapa sawit. Sebagiandigali untuk keperluan tanah urugan. Setempatberupa lempung kaolinan yang berwarnaabu-abu kemerahan berbentuk lensa didalam lapisan lempung plastis. Dengan luassebaran sekitar 10 HA, sumber daya hipotetiksekitar 750.000 ton.Secara mineralogilempung dari lokasi ini terdiri dari mineralkuarsa dan kaolinit. Kedua jenis lempungini diperkirakan dapat digunakan sebagaicampuran pada pembuatan keramik bodiberwarna dengan suhu pembakaran lebihdari 1.200 o C.• Di bagian timurlaut Desa Dayun terdapatsingkapan lempung bentonitan berwarnaabu-abu gelap, tidak plastis. Berupa lensasetebal 1,5 meter dan tersebar seluas sekitar1 HA di dalam lapisan lempung pasiran,sumber daya hipotetik sekitar 37.500 ton.Merupakan lokasi penggalian lempungpasiran untuk keperluan tanah urugan, terdapatdi bagian pinggir lahan perkebunankelapa sawit.Lempung dari lokasi ini terdiridari mineral kuarsa, kaolinit, illit, dan montmorillonit.d. Di Kecamatan Sungai Apit, endapan lempungterdapat di daerah Desa Sungai Rawa. Endapanlempung ini merupakan lapisan lempunglanauan di bagian bawah tanah bergambut.e. Di Kecamatan Koto Gasib, endapan lempungdijumpai di daerah Desa Sengkemang,terdapat berupa lempung plastis berwarnaabu-abu kecoklatan, berbutir halus, jenuh air,terdapat di bagian bawah lapisan tanah gambutsetebal sekitar 2 meter. Endapan lempungini tersebar seluas sekitar 10 HA di pinggir jalanantara kota Siak dan Koto Gasib. Dengan ketebalansekitar 2 meter, maka sumber daya hipotetikdapat dihitung, yakni sekitar 500.000 ton. Lempungdari lokasi ini terdiri dari mineral kuarsa,kaolinit, dan montmorillonit.f. Di Kecamatan Tualang, endapan lempungterdapat di daerah-daerah :• Daerah Desa Meridan, endapan lempungberwarna abu-abu krem, ketebalan sekitar5 meter, tersebar seluas sekitar 5 HA dengansumber daya hipotetik sekitar 625.000ton. Terdapat di bagian atas lapisan lempungPROSIDING HASIL KEGIATAN PUSAT SUMBER DAYA GEOLOGI TAHUN 2011II.19

BUKU 2 : BIDANG MINERALberwarna abu-abu gelap, ketebalan sekitar3 meter. Tersingkap berupa tebing di pinggirjalan, merupakan lahan perkebunan kelapasawit.• Hasil pemeriksaan XRD menunjukkan contolempung dari lokasi ini terdiri dari mineralkuarsa, kaolinit, dan illit. Berdasarkan hasilanalisis bakar diperkirakan endapan lempungini dapat digunakan sebagai campuranpada pembuatan keramik bodi berwarnadengan suhu pembakaran lebih dari 1.200 o C.• Di bagian barat desa Meridan, terdapat endapanlempung bentonitan, berwarna abu-abukrem, berbutir halus, tidak plastis. Ketebalansekitar 3 meter, tersebar seluas sekitar 10ha dengan sumber daya sekitar 750.000 ton.Merupakan lahan perkebunan kelapa sawitdi sekitar perbatasan dengan wilayah KotaPekanbaru. Sebagian sudah mulai diusahakanuntuk digunakan sebagai bahan bakupembuatan batu bata bangunan.Hasil pemeriksaanXRD menunjukkan conto lempungdari lokasi ini terdiri dari mineral kuarsa,kaolinit, dan illit.• Desa Perawang Barat, terdapat singkapanlempung berwarna abu-abu krem, berbutirhalus, lanauan, ketebalan rata-rata 2 meter,terdapat di bagian bawah lapisan pasir lempungan,tersingkap di pinggir jalan dantersebar seluas sekitar 10 ha dengan sumberdaya sekitar 500.000 ton.• Desa Pinang Sebatang, terdapat berupa singkapanlempung kaolinan, warna abu-abumuda, setempat dijumpai lempung berwarnaabu-abu kehijauan di bagian bawah. Sebarandiperkirakan seluas sekitar 5 ha denganketebalan rata-rata 2 meter, sumber dayahipotetik sekitar 250.000 ton.Hasil pemeriksaanXRD menunjukkan conto lempungkaolinan dari lokasi S-36 ini terdiri darimineral kuarsa, kaolinit, dan illit. Diperkirakanlempung ini dapat digunakan sebagaicampuran pada pembuatan keramik bodiberwarna dengan suhu pembakaran lebihdari 1.200 o C.• Desa Tualang, merupakan daerah sebaranlempung berwarna abu-abu kekuningan,berbutir halus. Tersingkap di pinggir jalan,merupakan lokasi lahan perkebunan karet.Tersebar seluas sekitar 2 HA dengan ketebalanrata-rata sekitar 2 meter. Sumber dayahipotetik sebesar sekitar 100.000 ton.g. Di Kecamatan Minas, endapan lempungdijumpai di daerah Desa Minas Timur, dijumpaiberupa lempung pasiran, berwarna coklat muda,ketebalan rata-rata 2 meter. Tersebar seluassekitar 10 ha dengan sumber daya hipotetik sekitar500.000 ton. Terdapat di bagian bawah tanahpelapukan setebal sekitar 3 meter. Merupakanlahan perkebunan kelapa sawit dan lapanganeksploitasi minyak dan gas bumi.h. Di Kecamatan Kandis, endapan lempungdijumpai di daerah Desa Kandis, merupakandaeah penyebaran lapisan lempung pasiran, berwarnaabu-abu kekuningan. Merupakan lahanperkebunan kelapa sawit di sekitar perbatasandengan wilayah Kabupaten Bengkalis.i. Di Kecamatan Siak, endapan lempungdijumpai terdapat di daerah-daerah :II.19PROSIDING HASIL KEGIATAN PUSAT SUMBER DAYA GEOLOGI TAHUN 2011

BUKU 2 : BIDANG MINERAL• Desa Lanjung, berupa endapan lempungplastis berwarna abu-abu gelap kehijauan,berbutir halus, lembek dan jenuh air. Terdapatdi bagian bawah lapisan tanah bergambutsetebal 2 meter. Dengan ketebalan rata-ratasekitar 2 meter dan luas sebaran sekitar 10ha, sumber daya hipotetik tercatat sekitar500.000 ton.• Desa Bedeng endapan lempung berwarnaabu-abu kecoklatan, tidak plastis, tersebarseluas sekitar 10 Ha dengan ketebalan ratarata2 meter, sumber daya sekitar 500.000ton. Tersingkap di pinggir jalan pada areallahan perkebunan kelapa sawit.j. Di Kecamatan Sungai Mandau, endapanlempung dijumpai di daerah Desa Olak, singkapanlempung berwarna abu-abu krem, berbutirhalus, tersebar seluas sekitar 2 ha dengan ketebalanrata-rata sekitar 2 meter dan sumber dayasekitar 100.000 ton. Di bagian atas ditutupi olehlapisan pasir lempungan setebal 2 meter, merupakanlahan perkebunan karet.k. Di Kecamatan Mempura, endapan lempungdijumpai terdapat di daerah-daerah :• Desa Paluh, sebaran lempung berwarnaabu-abu gelap, plastis, ditutupi oleh tanahpelapukan setebal sekitar 1 meter di bagianatas. Endapan lempung tersebar seluas sekitar2 ha dengan ketebalan rata-rata sekitar 2meter, sumber daya hipotetik sekitar 100.000ton.• Desa Benteng Hilir, endapan lempung berwarnaabu-abu kekuningan, agak plastis,terdapat di bagian bawah tanah pelapukansetebal sekitar 1 meter. Ketebalan lapisansekitar 2 meter dengan luas sebaran sekitar5 ha, sumber daya hipotetik sebesar sekitar250.000 ton.• Desa Kotaringin, sebaran lempung berwarnaabu-abu krem, plastis, berbutir halus. Ketebalansekitar 2 meter dan tersebar seluassekitar 2 ha, sumber daya hipotetik sekitar100.000 ton. Setempat dijumpai lapisan pasirlanauan berbutir halus hingga sedang setebalsekitar 1 meter.KaolinEndapan kaolin dijumpai terdapat di daerahdaerahKecamatan Dayun, Kecamatan KotoGasib, Kecamatan Kerinci Kanan, dan KecamatanTualang.a. Di Kecamatan Dayun, endapan kaolindijumpai tersebar di tiga lokasi yang termasukwilayah Desa Dayun sebagai berikut :• Bagian baratlaut Desa Dayun, berupa endapanlempung kaolinan berwarna coklatkekuningan, berbutir halus hingga sedang.Luas sebaran sekitar 10 ha, ketebalan ratarata10 meter dengan sumber daya hipotetiksekitar 2.500.000 ton. Terdapat berupa lensadi dalam lapisan pasir lempungan. Merupakanlahan perkebunan sawit, lokasipenggalian dan pencucian pasir untuk bahanbangunan.Hasil pemeriksaan XRD menunjukkan conto lempungkaolinan dari lokasi ini terdiri dari mineralkuarsa, dan kaolinit.PROSIDING HASIL KEGIATAN PUSAT SUMBER DAYA GEOLOGI TAHUN 2011II.19

BUKU 2 : BIDANG MINERAL• Lokasi S-07, merupakan lapisan lempungkaolin pasiran berwarna putih keabuan,berbutir halus, ketebalan sekitar 2 meter,tersebar seluas sekitar 10 ha dengan sumberdaya hipotetik sekitar 500.000 ton. Singkapanterdapat di pinggir bagian kiri dan kananjalan.kuarsa dan kaolinit. Diperkirakan lempungini dapat digunakan sebagai campuran padapembuatan keramik bodi berwarna dengansuhu pembakaran lebih dari 1.200 o C.c. Di Kecamatan Kerinci Kanan endapankaolin terdapat di daerah-daerah :• Lokasi S-08A, endapan lempung kaolinanberwarna abu-abu kekuningan, berbutirhalus hingga sedang. Tersebar seluas sekitar10 ha dengan ketebalan rata-rata sekitar 1,5meter dengan sumber daya hipotetik sekitar375.000 ton. Terdapat berupa lensa di dalamlapisan pasir lempungan.• Desa Seminai, berupa singkapan lempungkaolinan, berwarna putih abu-abu, tersebarseluas sekitar 5 ha dengan ketebalan ratarata5 meter, sumber daya sekitar 625.000ton. Merupakan bekas lokasi penggaliantanah urugan. Lempung kaolinan dari lokasiini terdiri dari mineral kuarsa dan kaolinit.Hasil pemeriksaan XRD menunjukkan contolempung kaolinan dari lokasi S-08A ini terdiridari mineral kuarsa, kaolinit, dan illit.b. Di Kecamatan Koto Gasib, endapan kaolindijumpai di daerah-daerah :• Desa Empang Pandan, berupa singkapanlempung kaolinan berwarna abu-abu kekuningan,tersebar seluas sekitar 5 ha denganketebalan rata-rata sekitar 6 meter. Setempatberupa pasirkuarsa lempungan. Sumberdaya hipotetik sekitar 750.000 ton. Lokasi dipinggir lahan perkebunan kelapa sawit, merupakanbekas penggalian pasir untuk urugan.Lempung kaolinan dari lokasi ini terdiri darimineral kuarsa dan kaolinit. Desa KualaGasib, terdapat berupa lapisan lempungkaolinan berwarna abu-abu krem berbintikmerah, tidak plastis, tersebar seluas sekitar10 ha dengan ketebalan rata-rata 3 meter.Sumber daya hipotetik sekitar 750.000 ton.Lempung di lokasi ini terdiri dari mineral• Desa Buana Bakti, endapan lempung kaolinanberwarna abu-abu kemerahan, berbutirhalus - sedang, tidak plastis. Tersebar seluassekitar 2 ha dengan ketebalan rata-rata sekitar5 meter, sumber daya sekitar 250.000 ton.Merupakan bekas lokasi penggalian tanahurug di lahan perkebunan kelapa sawit.d. Di Kecamatan Tualang, endapan lempungterdapat di daerah-daerah :Daerah Desa Tualang, berupa endapan lempungkaolinan berwarna abu-abu krem berbintikmerah, ketebalan rata-rata sekitar 3 meter,tersebar seluas sekitar 10 ha dengan sumberdaya hipotetik sekitar 750.000 ton. Tersingkapberupa tebing di pinggir jalan, merupakan lahanperkebunan kelapa sawit.Pasir KuarsaII.19PROSIDING HASIL KEGIATAN PUSAT SUMBER DAYA GEOLOGI TAHUN 2011

BUKU 2 : BIDANG MINERALEndapan pasir kuarsa di daerah Kabupaten Siakini terdapat di beberapa lokasi dan tersebarcukup luas mengikuti penyebaran satuan endapanaluvium tua (Qp) dan satuan endapan pasirFormasi Minas berumur Plistosen (Qpmi).Beberapa lokasi keterdapatan endapan pasirkuarsa antara lain yakni di daerah-daerahKecamatan Dayun, Kecamatan Tualang, KecamatanMinas, Kecamatan Kandis, Kecamatan Siak,dan Kecamatan Mempura:a. Di Kecamatan Dayun, endapan pasir kuarsadijumpai di lokasi-lokasi yang termasukwilayah Desa Dayun sebagai berikut :menunjukkan komposisi mineralnya terdiridari 68,83% kuarsa dan 31,15% lempung.• Lokasi S-08, endapan pasir kuarsa berwarnaputih krem, berbutir sedang. Tersebarseluas sekitar 10 ha dengan ketebalan rataratasekitar 1,5 meter dengan sumber dayahipotetik 375.000 ton. Merupakan lokasipenggalian pasir bangunan oleh penduduk.Komposisi kimia conto pasir kuarsa darilokasi S-08 ini terdiri dari 91,03% SiO 2, 4,52%Al 2O 3, 0,54% Fe 2O 3, dan 1,79% hilang dibakar.Sedangkan hasil analisis mineralogi butirmenunjukkan komposisi mineralnya terdiridari 82,87% kuarsa dan 17,12% lempung.• Lokasi S-06A, berupa endapan pasir kuarsalempungan berwarna coklat kekuningan,berbutir sedang, terdapat berupa lensadi dalam lapisan lempung kaolinan. Luassebaran sekitar 10 HA, ketebalan rata-rata 3meter dengan sumber daya hipotetik sekitar750.000 ton. Merupakan lahan perkebunansawit, lokasi penggalian dan pencucian pasiruntuk bahan bangunan. Hasil analisis mineralogibutir menunjukkan komposisimineralnya terdiri dari 88,95% kuarsa dan10,66% lempung.• Lokasi S-07, merupakan lapisan pasir kuarsakaolinan berwarna putih keabuan, berbutirhalus, ketebalan sekitar 2 meter, tersebarseluas sekitar 10 ha dengan sumber dayahipotetik sekitar 500.000 ton, singkapan terdapatdi pinggir bagian kiri dan kanan jalan.Komposisi kimia conto pasir kuarsa darilokasi S-07 ini terdiri dari 84,13% SiO 2, 9,11%Al 2O 3, 0,68% Fe 2O 3, dan 3,91% hilang dibakar.Sedangkan hasil analisis mineralogi butirb. Di Kecamatan Tualang, endapan pasir kuarsadijumpai di daerah-daerah :• Desa Tualang, merupakan lapisan pasirkuarsa lempungan berwarna abu-abukekuningan, berbutir sedang hingga kasar.Tersebar berupa hamparan seluas sekitar5 ha dengan ketebalan rata-rata 2 meter,sumber daya hipotetik sekitar 250.000ton, merupakan lahan perkebunan kelapasawit. Pasir kuarsa dari lokasi ini mengandung92,71% SiO 2. Sedangkan hasil analisismineralogi butir menunjukkan komposisimineralnya terdiri dari 90,11% kuarsa dan9,67% lempung.• Desa Perawang Barat, terdapat berupa lapisanbatupasir lempungan berwarna abu-abuputih, berbutir halus hingga sedang. Tersebarseluas sekitar 10 ha dengan ketebalan ratarata5 meter, sumber daya hipotetik sekitar1.250.000 ton. Merupakan bekas lokasi penggalianpasir urug di lahan perkebunan kelapaPROSIDING HASIL KEGIATAN PUSAT SUMBER DAYA GEOLOGI TAHUN 2011II.19

BUKU 2 : BIDANG MINERALsawit. Komposisi kimia conto pasir kuarsadari lokasi S-20 ini terdiri dari 83,74% SiO 2,8,84% Al 2O 3, 0,95% Fe 2O 3, dan 4,09% hilangdibakar. Sedangkan hasil analisis mineralogibutir menunjukkan komposisi mineralnyaterdiri dari 60,80% kuarsa dan 38,74% lempung.c. Di Kecamatan Minas endapan pasir kuarsadijumpai di wilayah Desa Minas Barat, antaralain di daerah-daerah :d. Di Kecamatan Kandis endapan pasirkuarsa dijumpai di daerah Desa Kampung Baru,dijumpai berupa batupasir kuarsa berwarnaputih krem, berbutir halus hingga sedang, ketebalansekitar 3 meter, tersebar seluas sekitar 5ha dengan sumber daya hipotetik sekitar 375.000ton. Lokasi merupakan lahan perkebunan kelapasawit di sekitar perbatasan dengan KabupatenKampar. Komposisi kimia conto pasir kuarsa darilokasi S-25 ini terdiri dari 76,01% SiO 2, 12,35%Al 2O 3, 2,77% Fe 2O 3, dan 6,31% hilang dibakar.• Lokasi S-23, berupa lapisan batupasirkuarsa lempungan, berwarna putih abu-abu,berbutir halus hingga sedang. Ketebalansekitar 25 meter, dan tersebar seluas sekitar10 ha dengan sumber daya hipotetik sekitar6.250.000 ton. Setempat berupa lempungberwarna abu-abu krem (S23A). Merupakanlahan perkebunan HTI. Komposisi kimiaconto pasir kuarsa dari lokasi S-23 ini terdiridari 77,32% SiO 2, 12,35% Al 2O 3, 1,22% Fe 2O 3,dan 5,65% hilang dibakar.• Lokasi S-24, berupa lapisan pasir lanauan,warna abu-abu putih, berbutir halus hinggasedang. Ketebalan sekitar 3 meter dan luassekitar 1 ha dengan sumber daya hipotetiksekitar 75.000 ton, terdapat di bagian ataslapisan batupasir lempungan (S24A). Tersingkapdi pinggir jalan, merupakan lahanperkebunan kelapa sawit. Komposisi kimiaconto pasir kuarsa dari lokasi S-24 ini terdiridari 72,45% SiO 2, 15,05% Al 2O 3, 1,49% Fe 2O 3,dan 6,49% hilang dibakar. Sedangkan hasilanalisis mineralogi butir menunjukkan komposisimineralnya terdiri dari 97,83% kuarsadan 1,99% fragmen batuan.e. Di Kecamatan Siak endapan pasir kuarsadijumpai di sekitar Desa Tumang (lokasi S-32 danS-33), terdapat berupa lapisan batupasir kuarsalempungan, berwarna putih abu-abu, berbutirhalus hingga sedang, berselingan denganlapisan lempung pasiran. Ketebalan rata-ratasekitar 3 meter, tersebar seluas sekitar 15 hadengan sumber daya hipotetik sekitar 1.125.000ton. Merupakan lokasi penggalian pasir bangunanpada lahan perkebunan kelapa sawit.Komposisi kimia conto pasir kuarsa dari lokasiS-32 terdiri dari 87,33% SiO 2, 7,49% Al 2O 3, 1,08%Fe 2O 3, dan 3,09% hilang dibakar. Sedangkanhasil analisis mineralogi butir menunjukkankomposisi mineralnya terdiri dari 99,93% mineralkuarsa. Untuk conto pasir kuarsa dari lokasiS-33 komposisi kimianya terdiri dari 82,70% SiO 2,8,30% Al 2O 3, 1,29% Fe 2O 3, dan 4,43% hilang dibakar.f. Di Kecamatan Mempura pasir kuarsadijumpai di daerah Desa Kotaringin, berupabatupasir lanauan, warna abu-abu krem, berbutirhalus. Tersingkap setebal sekitar 2 meterpada tebing di pinggir sungai, luas sebaran sekitar2 ha dengan sumber daya hipotetik sekitarII.19PROSIDING HASIL KEGIATAN PUSAT SUMBER DAYA GEOLOGI TAHUN 2011

BUKU 2 : BIDANG MINERAL100.000 ton.Komposisi kimia conto pasir kuarsa dari lokasiS-41 ini terdiri dari 87,94% SiO 2, 5,33% Al 2O 3,1,42% Fe 2O 3, dan 1,95% hilang dibakar.Prospek Pemanfaatan dan PengembanganBahan GalianDari pengungkapan potensi bahan galian nonlogam yang telah dikemukakan sebelum ini, telahdapat diidentifikasikan sebanyak 3 (tiga) jenisbahan galian non logam. Bahan galian tersebutyaitu: lempung, kaolin, dan pasir kuarsa.Endapan lempung, kaolin, dan pasir kuarsa yangterdapat di lokasi-lokasi tertentu dinilai mempunyaiprospek yang cukup berarti untuk dapatsegera dimanfaatkan dan dikembangkan di daerahini. Penentuan lokasi-lokasi bahan galiantersebut didasarkan kepada beberapa kriteria,yaitu antara lain luas sebaran/besaran jumlahsumber daya, mutu/kualitas bahan galian, kesampaianlokasi dan kebutuhan atau permintaanakan bahan galian tersebut baik lokal maupunregional.LempungLempung merupakan kumpulan dari beberapajenis mineral lempung yang mempunyai ukuranbutir sangat halus yang umumnya terbentuksebagai hasil pelapukan fisik dari beberapajenis mineral lain. Keterdapatan lempung dapatdijumpai baik sebagai lempung residu ataupunsebagai lempung letakan setelah mengalamitransportasi dan diendapkan kembali di tempatlain. Pemanfaatan lempung yakni sebagai bahanbaku pembuatan bata merah ataupun gerabah.Lokasi keterdapatan lempung di daerah KabupatenSiak ini tersebar pada 20 lokasi antaralain di beberapa lokasi di wilayah KecamatanBunga Raya, Kecamatan Sabak Auh, KecamatanDayun, Kecamatan Koto Gasib, Kecamatan SungaiApit, Kecamatan Kerinci Kanan, KecamatanTualang, Kecamatan Minas, Kecamatan Kandis,Kecamatan Siak, Kecamatan Sungai Mandau,dan Kecamatan Mempura dengan sumber dayahipotetik keseluruhan sekitar 6.537.500 ton.Di antara lokasi-lokasi tersebut di atas, endapanlempung di daerah Desa Jayapura dan DesaTemusai, Kecamatan Bungaraya dengan sumberdaya hipotetik sebesar 1.025.000 ton diperkirakanmempunyai prospek untuk dikembangkanlebih lanjut. Secara mineralogi lempung ini terdiridari mineral-mineral kuarsa dan kaolinit.Sebagian dari endapan lempung di lokasi initelah mulai dimanfaatkan oleh penduduk setempatsecara kecil-kecilan sebagai bahan bakuuntuk pembuatan bata merah. Dari hasil analisisbakar menunjukkan lempung di daerah ini dapatdigunakan sebagai campuran pada pembuatankeramik bodi berwarna dengan suhu pembakaranlebih dari 1.200 o C.Produksi dan penggunaan lempung yang sangatdominan selama ini dilakukan oleh sektorindustri (pabrik) semen, yang menjadi salahsatu komoditi bahan baku utama dalam produksisemen portland. Sedangkan pengguna lainnyayang tidak kalah penting dan menjadi penyeraputama lempung dalam jumlah relatif cukupbesar adalah industri-industri genting, batamerah dan keramik baik yang dikerjakan secaraPROSIDING HASIL KEGIATAN PUSAT SUMBER DAYA GEOLOGI TAHUN 2011II.19

BUKU 2 : BIDANG MINERALmodern/pabrikan industri kecil maupun tradisionalatau pengrajin.KaolinKaolin merupakan sejenis mineral lempungyang termasuk dalam kelompok alumino silikat.terdiri dari mineral kaolinit berwarna putih atauabu-abu muda. Kaolin terbentuk dari hasil pelapukanbatuan yang banyak mengandung mineralfelspar atau mika, dan kemudian diendapkan ditempat lain.Kaolin dapat digunakan di berbagai industrikarena sifat-sifat fisik dan sifat-sifat kimia yangdikandungnya sangat khas. Bentuk, ukuran partikel,warna, kehalusan, daya tahan terhadapabrasi adalah merupakan sifat-sifat fisiknya yangsangat penting. Sifat-sifat kimianya yang lebihstabil, demikian pula sifat-sifat kimia lainnya daripermukaan kaolin, dan mempunyai sifat-sifatdapat larut, yang mana semua itu menjadi faktorpenentu dalam berbagai penggunaannya. Kaolinsangat banyak digunakan di Amerika Serikat,Indonesia dan negara lain di seluruh dunia danlebih dari setengahnya digunakan pada industrikertas. Selain itu, kaolin juga dipakai secara luassebagai bahan baku pembuatan barang-barangkeramik.Endapan kaolin dengan sumber daya hipotetikkeseluruhan sekitar 4.500.000 ton, tersebar didelapan lokasi-lokasi yang termasuk ke wilayah-wilayahKecamatan Dayun, Kecamatan KotoGasib, Kecamatan Kerinci Kanan, dan KecamatanTualang.Di antara lokasi-lokasi tersebut di atas, endapankaolin di daerah Desa Kuala Gasib, KecamatanKoto Gasib dengan sumber daya hipotetik sebesar750.000 ton diperkirakan mempunyai prospekuntuk dikembangkan lebih lanjut. Secara mineralogikaolin ini terdiri dari mineral-mineralkuarsa dan kaolinit. Dari hasil analisis bakarmenunjukkan kaolin di daerah ini dapat digunakansebagai campuran pada pembuatan keramikbodi berwarna dengan suhu pembakaran lebihdari 1.200 o C.Pasir KuarsaPasir kuarsa merupakan bahan galian yang terutamaterdiri atas kristal-kristal silika (SiO 2). Pasirkuarsa terbentuk dari hasil pelapukan batuanyang banyak mengandung mineral kuarsa yangkemudian tercuci dan terbawa oleh air dan diendapkandi pinggir sungai atau pantai.Pasir kuarsa dengan potensi sumber daya hipotetiksebesar 11.725.000 ton tersebar di 10 lokasidi wilayah-wilayah Kecamatan Dayun, KecamatanTualang, Kecamatan Minas, KecamatanKandis, Kecamatan Siak, dan Kecamatan Mempura.Pasir kuarsa banyak dibutuhkan dalamindustri gelas, kaca, semen, refraktori, pengecoranlogam, keramik, abrasif dan lain-lain.Dari beberapa lokasi endapan pasir kuarsayang terdapat di daerah ini, pasir kuarsa didaerah Desa Dayun, Kecamatan Dayun dianggapmempunyai prospek untuk dimanfaatkandan dikembangkan lebih lanjut. Endapan pasirkuarsa ini mempunyai sumber daya sebesar2.500.000 ton, lokasi tidak jauh dari kota SiakSri Indrapura dan terletak di pinggir jalan raya.Pasir kuarsa ini dengan kandungan SiO 2antara84,13% sampai 91,03% belum dapat digunakansecara langsung sebagai bahan baku dalamII.19PROSIDING HASIL KEGIATAN PUSAT SUMBER DAYA GEOLOGI TAHUN 2011

BUKU 2 : BIDANG MINERALindustri gelas dan perlu proses benefisiasi terlebihdahulu.Bahan galian pasir kuarsa umumnya digunakansecara luas di berbagai bidang industri, sepertisemen, gelas, bata tahan api, pengecoran logam,keramik, abrasive, silicon karbit, industri kimiadan lain-lain. Pasir kuarsa merupakan bahanbaku utama dalam industri gelas. Untuk keperluantersebut, umumnya diperlukan pasir kuarsadengan kadar SiO 2minimal 98%. Untuk pembuatangelas berwarna, diperlukan pasir kuarsadengan kadar SiO 2minimal 95%, sedangkanuntuk gelas optik SiO 2minimal 99,8%. Ukuranbutir pasir kuarsa untuk gelas umumnya antara20 – 80 mesh (0,89 – 0,147 mm).yang terdapat di daerah Desa Jayapura danDesa Temusai, Kecamatan Bunga Raya dengansumber daya hipotetik sekitar 1 juta ton dapatdikembangkan lebih lanjut antara lain untukdigunakan sebagai bahan campuran pembuatankeramik bodi berwarna.Endapan kaolin tersebar di 8 lokasi pada empatwilayah Kecamatan dengan sumber daya hipotetiksekitar 4.500.000 ton. Diantara lokasi-lokasiketerdapatan kaolin tersebut, endapan kaolinyang terdapat di daerah Desa Kuala Gasib, KecamatanKoto Gasib dengan sumber daya hipotetiksekitar 750 ribu ton dapat dikembangkan lebihlanjut untuk dimanfaatkan sebagai bahan campuranpembuatan keramik bodi berwarna.Pasir kuarsa merupakan bahan galian hasilrombakan dari batuan yang lebih tua dengankandungan kuarsa yang tinggi (secara kimiakandungan SiO 2tinggi), seperti granit. Umumnyaterdapat sebagai endapan letakan atau aluvial.KESIMPULAN DAN SARANDari hasil pengamatan lapangan, hasil analisislaboratorium serta evaluasi, dapat disimpulkansebagai berikut :Jenis-jenis bahan galian yang terdapat di wilayahKabupaten Siak berupa lempung, kaolin danpasir kuarsa.Endapan lempung tersebar di 20 lokasi pada 11wilayah kecamatan dengan sumber daya hipotetikkeseluruhan sekitar 6.537.500 ton. Di antaralokasi keterdapatan tersebut, endapan lempungEndapan pasir kuarsa tersebar di 10 lokasi pada 5wilayah kecamatan dengan sumber daya hipotetikkeseluruhan sekitar 11.725.000 ton. Di antaralokasi keterdapatan pasir kuarsa tersebut, endapanpasir kuarsa yang terdapat di daerah DesaDayun, Kecamatan Dayun dengan sumber dayahipotetik sekitar 2,5 juta ton dan kandungan SiO 2antara 84,13% sampai 91,03% dianggap mempunyaiprospek untuk dikembangkan lebih lanjutuntuk dimanfaatkan sebagai bahan baku dalamindustri kaca setelah dilakukan proses benefisiasi.Dari banyak lokasi keterdapatan endapan-endapanbahan galian lempung, kaolin dan pasirkuarsa tersebut, beberapa lokasi diperkirakanmempunyai prospek untuk dapat dikembangkanlebih lanjut, antara lain :• Lempung di daerah Desa Jayapura dan DesaTemusai, Kecamatan Bunga Raya.PROSIDING HASIL KEGIATAN PUSAT SUMBER DAYA GEOLOGI TAHUN 2011II.19

BUKU 2 : BIDANG MINERAL• Kaolin di daerah Desa Kuala Gasib, KecamatanKoto Gasib.• Pasir kuarsa di daerah Desa Dayun, KecamatanDayun.Cameron, N.R., Kartawa, W. dan Thomson, S.J.,1982, Peta Geologi Lembar Dumai dan Bagansiapiapi,Sumatra, Skala 1 : 250.000, PusatPenelitian dan Pengembangan Geologi, Bandung.DAFTAR PUSTAKACameron, N.R., Ghazali, S.A. dan Thomson, S.J.,1982, Peta Geologi Lembar Siak Sri Indrapuradan Tanjung Pinang, Sumatra, Skala 1 : 250.000,Pusat Penelitian dan Pengembangan Geologi,Bandung.Clarke, M.C.G., Kartawa W., Djunuddin, A., SugandaE. dan Bagdja, M., 1982, Peta GeologiLembar Pekanbaru, Sumatra, Skala 1 : 250.000,Pusat Penelitian dan Pengembangan Geologi,Bandung.Kunrat, Toton Sentanan, dan Supriatna Suhala,1997, Bahan Galian Industri, Puslitbang TeknologiMineral, Bandung.-----------------------------------------, PetaGeologi Lembar Bengkalis, Sumatra, Skala 1 :250.000, Pusat Penelitian dan PengembanganGeologi, Bandung.II.19PROSIDING HASIL KEGIATAN PUSAT SUMBER DAYA GEOLOGI TAHUN 2011

Gambar 1. Peta Lokasi Keterdapatan Bahan Galian Non Logam di Kabupaten Siak, Provinsi Riau.
