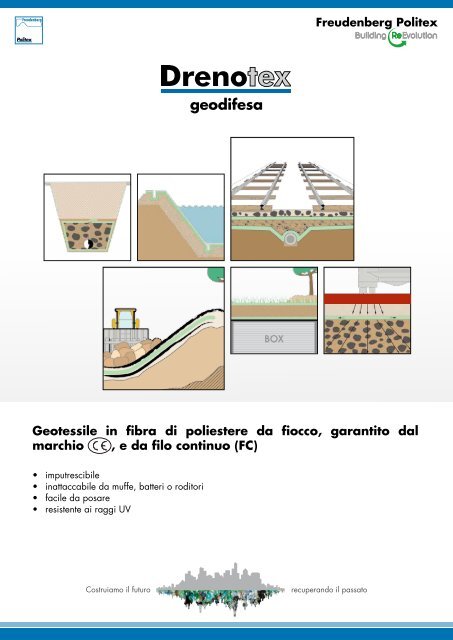

geodifesa
Freudenberg Politex
Re
Building Evolution
Geotessile in fibra di poliestere da fiocco, garantito dal
marchio , e da filo continuo (FC)
• imputrescibile
• inattaccabile da muffe, batteri o roditori
• facile da posare
• resistente ai raggi UV
Costruiamo il futuro recuperando il passato

INTRODUZIONE
RINFORZO DELLE MASSICCIATE STRADALI E FERROVIARIE
Freudenberg Politex
Re
Building Evolution
Da sempre utilizzato in ingegneria civile ed idraulica è indispensabile per “strutturare” i terreni contro
fenomeni di instabilità o dissesto, grazie alla capacità di ridistribuire i carichi, di evitare la contaminazione di
stratigrafie a diversa granulometria, di impedire erosioni causate da infiltrazioni di acqua.
Il punto più critico è individuato alla base del rilevato costruito dove si porrà come ripartitore delle
sollecitazioni meccaniche e come anticontaminante.
impedisce che il terreno di fondo recepisca il “misto” costituente il rilevato che, in caso contrario,
verrebbe a perdere il suo assetto superficiale.
2
1
2
4
1
3
5
3
4
Fig 1.
1. Conglomerato cementizio o bituminoso
2. Misto stabilizzato rullato
3.
4. Sottofondo
Fig 2.
1. Strato superficiale ghiaioso
2.
3. Strato a differente granulometria
4.
5. Terreno naturale

COSTRUZIONE DI BOX INTERRATI E GIARDINI PENSILI
Freudenberg Politex
Re
Building Evolution
ha la funzione di difesa meccanica del manto impermeabile oltre a essere un anticontaminante e
drenante posto tra lo strato ghiaioso e il terreno vegetale di riporto, dove si volesse recuperare a verde la parte
superficiale.
7
MESSA IN SICUREZZA DELLE DISCARICHE
ARMATURA DI PENDII E VERSANTI
6
4
2
5
3
1
1. Solaio portante
2. Impermeabilizzante
3. con funzione di protezione
meccanica
4. Strato ghiaioso drenante
5. con funzione anticontaminante
drenante
6. Terreno e manto erboso
7. Canale di drenaggio
dove per ridurre il rischio contaminazione si procede attraverso
l’impermeabilizzazione dello scavo.
Con in funzione meccanica si evitano pericoli di fessurazioni per
l’impermeabilizzazione, che altrimenti provocherebbero l’inquinamento delle falde
da parte di sostanze presenti nei liquami.
L’acqua presente in eccesso all’interno del terreno, filtrando attraverso i suoi strati,
ne intacca la compattezza. fornisce protezione funzionando come filtro
atto ad evitare la dispersione di particelle di terreno.

MODALITÀ DI POSA
Freudenberg Politex
Re
Building Evolution
è estremamente facile da posare, indipendentemente dalle numerose applicazioni del materiale:
stendere il telo e procedere con i successivi fino a copertura dell’area, avendo cura di sovrapporre i teli per
almeno 20-30 cm in senso longitudinale e 50 cm in trasversale.
VOCE DI CAPITOLATO
Geotessile nontessuto, tipo , costituito da fiocco di poliestere 100%, che abbia subito un processo di
agugliatura meccanica, con esclusione di colle e altri componenti chimici, marcato, con , con le seguenti
caratteristiche: ...(vedi scheda tecnica).

ed. settembre 2009
SCHEDA TECNICA
DATI DI FORNITURA
Building Materials
Freudenberg Politex
Re
Building Evolution
100 150 200 250 300 U. M.
Peso UNI EN 965 100 150 200 250 300 g/m 2
Densità 138 kg/m 3
Composizione Poliestere (PET)
Tecnologia Filo continuo agugliato
Temperatura di fusione 260 °C
Resistenza ai raggi UV e
agenti chimici
ottima
Imputrescibilità, inattaccabilità totale
Ripresa d’umidità 20° 65% um. 0,4 %
Carico a rottura L/T UNI EN ISO 10319 5 7,5 10 15 18 kN/m
Allungamento a rottura L/T UNI EN ISO 10319 50 %
100 150 200 250 300 U. M.
Altezza 300 cm
Lunghezza 100 m
Diametro da 45 a 50 cm
Peso rotolo 45 60 90 kg
Completano la gamma dei prodotti Freudenberg Politex:
Freudenberg Politex S.r.l. - Strada Prov. Novedratese, 17/a - 22060 Novedrate (CO) - Italy
Phone: +39 031 793 111 - Fax: +39 031 793 202 - www.freudenbergpolitex.com - bm@politex.it

ed. settembre 2009
SCHEDA TECNICA
DATI DI FORNITURA
Building Materials
Freudenberg Politex
Re
Building Evolution
130 150 200 300 400 500 600 700 800 U. M.
Peso UNI EN 965 130 150 200 300 400 500 600 700 800 g/m 2
Certificazioni UNI EN ISO 14001 CE nr. 1488 - CDP - 0019
Densità 138 kg/m 3
Composizione Poliestere (PET)
Tecnologia Filo agugliato e termofissato
Temperatura di fusione 260 °C
Resistenza raggi UV e
agenti chimici
Imputrescibilità,
inattaccabilità
Permeabilità UNI EN ISO 11058 110 100 93 57 37 24 22 20 17 mm/s
Permittività CNR B.U. 144 0,70 0,68 0,62 0,45 0,35 0,24 0,20 0,19 0,18 s -1
Porometria EN ISO 12956 86 85 80 75 70 57 55 50 50 micron
Ripresa d’umidità 20°
65% um.
ottima
totale
0,4 %
Carico a rottura L/T UNI EN ISO 10319 5,5 7 9 14 18 24 28 32 38 kN/m
Allungamento
a rottura L/T
UNI EN ISO 10319 60 %
Punzonamento CBR UNI EN ISO 12236 0,9 1 1,3 2 3 4,4 5 5,8 6,7 kN
Cone drop test EN 918 33 30 28 12 9,5 8 6,5 4,6 3,5 mm
130 150 200 300 400 500 600 700 800 U. M.
Altezza fino a 600 cm
Lunghezza 150 100 70 60 40 30 m
Diametro da 50 a 70 cm
Peso rotolo 117 135 120 180 168 180 144 168 144 kg
