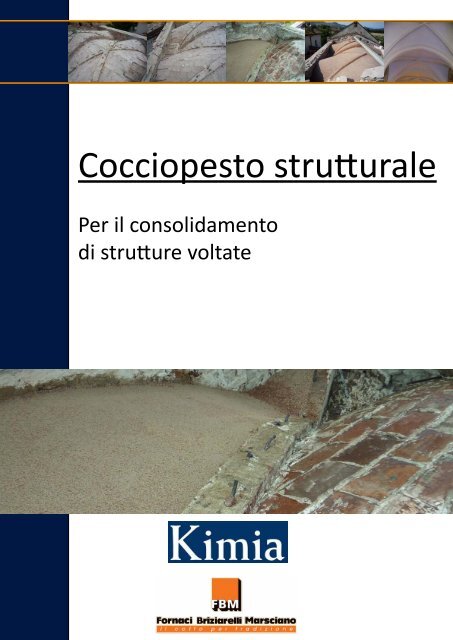

Cocciopesto strutturale
Per il consolidamento
di strutture voltate

Premessa
Nella tradizione costruttiva italiana, anche per edifici di poca rilevanza storica, la presenza di archi o volte è molto ricorrente.
Generalità
Prima di qualsiasi intervento di recupero sulle volte lesionate, fondamentale è l’esigenza di capire se l’elemento orizzontale di
copertura o di solaio va in crisi:
• per eccesso di carico su di esso;
• per un’errata distribuzione delle forze;
• in conseguenza di movimenti dei piedritti di base;
• a causa di cedimento della fondazione.
Come sempre, allorché si parla di interventi di recupero di costruzioni, è una lettura del quadro fessurativo dell’intero complesso
edile il punto di partenza; tutto questo per ottenere interventi di recupero mirati e realmente risolutivi dei problemi dello stabile.
Un arco tradizionale deve il proprio funzionamento portante a uno schema statico di sole azioni di compressione, spingendo con
due azioni uguali e simmetriche sulle due basi laterali (piedritti). Se per i più diversi motivi i piedritti non riescono a contrastare la
spinta orizzontale ecco che sull’arco tradizionale si formano tre fessure: una in mezzeria dell’arco sul lato dell’intradosso e le altre
due a circa 30° verso gli appoggi sul lato dell’estradosso.
Una volta equilibrato il sistema di spinte della struttura ad arco (tramite formazione di contrafforti murari sui piedritti, messa in
opera di tiranti metallici, realizzazione di frenelli in mattoni sugli archi e rinfianchi cellulari, aggancio della volta a sovrastrutture
realizzate ad hoc) è possibile valutare degli interventi per ridare consistenza alle parti murarie.
Tra di essi è possibile citare:
• Reticoli di cuciture armate
• Rinforzi con materiali compositi
• Cappe collaboranti
Questa ultima tecnica trova usualmente impiego quando:
• l’incremento di carico associato alla realizzazione di una cappa armata collaborante non sia particolarmente dannoso per la
struttura;
• sia necessario apportare un irrigidimento dell’orizzontamento (che i compositi non riuscirebbero a garantire);
• serva garantire una redistribuzione dei carichi su porzioni attigue della volta di caratteristiche disomogenee, garantendone un
comportamento unitario e trasferendo efficacemente ogni azione in tutte le direzioni.
Per eseguire il rinforzo mediante cappe armate si procede con:
1. Puntellamento, svuotamento e stuccatura di lesioni
2. Ancoraggio di spezzoni e fissaggio della rete
3. Realizzazione della cappa
I punti “deboli” della tecnica di intervento descritta consistono nella:
• Massa apportata (17-18 Kg/mq/cm di spessore);
• Perturbazione degli equilibri termo-igrometrici;
• Necessità di eseguire perforazioni per inghisare gli spezzoni metallici di ancoraggio, perturbando il supporto in modo
di fatto irreversibile;
• Inapplicabilità su supporti dipinti (l’acqua che è necessario impiegare per miscelare la malta potrebbe trasportare
sulle superficie intradossali eventuali sali, in grado di interagire chimicamente o meccanicamente con gli strati pittorici).
La nostra soluzione
In sostituzione delle tradizionali malte impiegate per realizzare cappe armate collaboranti, Kimia ha messo a punto un
un nuovo sistema di rinforzo a base di cocciopesto, in collaborazione con la ditta FBM (Fornaci Briziarelli Marsciano) e
con l’Ing. Stefano Biondini, che per primo ha ideato la miscelazione e l’applicabilità, utilizzandolo su un cantiere prototipo
(volte di plafone della Chiesa di San Martino nel comune di Todi).
Il prodotto scaturito da questa sinergia, TECTORIA COCCIOFORTE, è un raffinato mix di calce idraulica NHL a marchio
CE, cocciopesto, fibre e leganti organici ecocompatibli, attenti alle istanze di adattabilità (meccanica ed igrometrica)
con le preesistenze.
Applicabilità anche su supporti dipinti all’intradosso:
• Non impiega malte che possono rilasciare acqua.
Rapidità di esecuzione:
• Semplice miscelazione con betoniera da cantiere dei componenti forniti nei giusti dosaggi.
• Facilità di posa (l’impasto, a consistenza terra umida, va posato, stesso e leggermente compattato, con riprese pressoché
inesistenti, garantendo omogeneità e monoliticità dello spessore riportato).
• La cappa deve essere semplicemente connessa ai muri perimetrali. Nel resto della superficie ricoperta, il funzionamento
collaborante può essere affidato all’aderenza del sistema sul supporto: Tectoria Coccioforte offre resistenza sia
a compressione e flessione che a trazione, dunque non è indispensabile posizionare reti metalliche e inghisare i relativi
connettori.
• E’ possibile realizzare nervature di irrigidimento con estrema semplicità.
Rapidità di entrata in funzione:
• Al contrario delle normali malte, che hanno bisogno dei canonici “28 giorni” per lavorare a pieno regime, Tectoria
Coccioforte raggiunge le meccaniche finali già dopo 7 giorni.
Efficacia e compatiblità:
• Ridotto incremento dei carichi grazie ad un basso peso specifico
(1,6 Kg/dmc).
• Basso modulo elastico associato ad una ottima resistenza a compressione e flessione
• Elevata permeabilità.
• Effetto estetico gradevole grazie al cocciopesto con cui è caricata la resina;
Reversibilità:
• Tutto il sistema è posizionato senza alterare con fitti ancoraggi
l’integrità della volta.
• Può agevolmente essere rimosso previo trattamento termico.

Informazioni
Comportamento del cocciopesto strutturale dopo il test di molteplici parametri:
Peso specifico Resistenza meccanica
Dimensioni Peso Peso specifico
Provino 1 15x15x15 cm 5,573 Kg 1,65 Kg/dm 3
Provino 2 15x15x15 cm 5,580 Kg 1,65 Kg/dm 3
Provino 3 15x15x15 cm 5,326 kg 1,58 Kg/dm 3
1,62 Kg/dm 3
Supporto Tipo rottura Valore
Provino 1 Mattone pieno mista
adesiva/
> 2,3 Mpa
Provino 2 Mattone pieno
coesiava
> 2,6 Mpa
> 2,4 Mpa
Compressione Flessione Note
A 1 giorno 20 Mpa 11 Mpa Dopo 1 giorno le
resistenze sono già pari
A 3 giorni 32 Mpa 13 Mpa
A 7 giorni 38 Mpa 15 Mpa
Adesione Esposizione ad alte temperature
Case study
Riferimenti
FBM Fornaci Briziarelli Marsciano Spa
Via XXIV Maggio 06055 Marsciano (Pg)
Tel. (+39) 075.87461 - Fax. (+39) 075.8748990
www.fbm.it - info@fbm.it
Kimia SpA
Via del Rame, 73 06134 Ponte Felcino Perugia
Tel (+39) 075.5918071 - Fax (+39) 075.5913378
e-mail info@kimia.it - www.kimia.it
al 50% di quelle finali.
A 3 gg il getto è
pressoché maturato.
Dimensioni Tempo Peso specifico
Provino 1 5x5x5 cm 30’ Perdita di coesione con
conseguente possibilità di
Provino 2 5x5x5 cm 30’
rimozione
Provino 3 5x5x5 cm 30’
Biondini & Corradi Associati Studio di Ingegneria e Architettura
Ing. Stefano Biondini – Arch. Antonio Corradi
Via dei Partigiani,6 06055 Marsciano (Pg), tel. (+39) 075 8749596
Vicolo dei Magazzini ,3 06059 Todi (Pg), tel. (+39) 075 9476239
Cantiere
Chiesa di San Martino, comune di Todi
Anno di esecuzione dei lavori:
2011
Progettista:
Ing. Stefano Biondini
Descrizione degli intercventi:
Consolidamento volte di plafone della Chiesa, previa
realizzazione di nervature di irrigidimento e cappa
armata collaborante con la tecnica del cocciopesto
strutturale.
