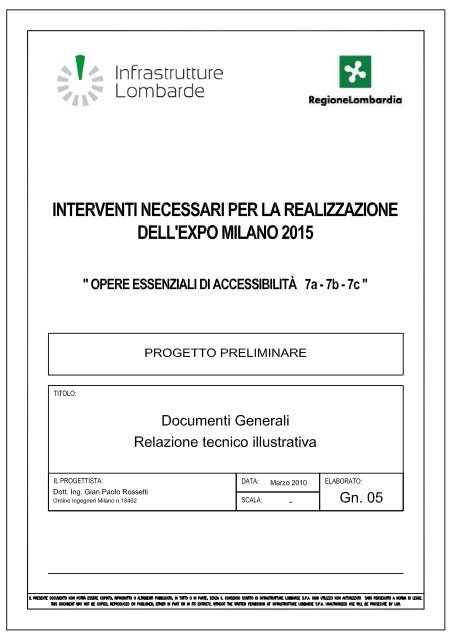

Gn.05_ Relazione tecnico illustrativa

INDICE

Opere essenziali di accessibilità 7a-7b-7c

Relazione tecnico illustrativa

1 PREMESSA.................................................................................................................. 4

2 INQUADRAMENTO PROGRAMMATICO .......................................................................... 4

3 NORME TECNICHE DI RIFERIMENTO ........................................................................... 6

4 OBIETTIVI DELL’INTERVENTO ................................................................................... 15

5 STUDIO DI TRAFFICO ............................................................................................... 15

5.1 Offerta infrastrutturale .............................................................................................. 15

5.2 Domanda di mobilità ................................................................................................. 16

5.3 Analisi di funzionalità ................................................................................................. 17

6 IDROLOGIA E IDROGEOLOGIA .................................................................................. 19

6.1 Idrologia .................................................................................................................. 19

6.2 Idrogeologia ............................................................................................................. 19

7 GEOLOGIA E GEOMORFOLOGIA................................................................................. 21

7.1 Inquadramento geologico - geomorfologico ................................................................ 21

7.2 Indagine geologico-geotecnica ................................................................................... 22

7.3 Caratterizzazione litologica e geologica ....................................................................... 23

7.4 Caratterizzazione sismica ........................................................................................... 24

8. GEOTECNICA ............................................................................................................ 26

8.1 Liquefazione ............................................................................................................. 26

8.2 Il modello geotecnico ................................................................................................ 26

8 VERIFICA DELL’INTERESSE ARCHEOLOGICO (ARTT. 95 E 96 DLGS 163/06)................. 28

9 IL PROGETTO STRADALE .......................................................................................... 28

9.1 Descrizione del tracciato e sue caratteristiche geometrico funzionali ............................. 28

9.2 Elementi salienti a carattere generale ......................................................................... 29

9.3 Descrizione del tracciato ............................................................................................ 29

9.3.1 Tratto 1 – Molino Dorino Rotatoria Merlata .............................................................. 30

9.3.2 Svincolo RFI Certosa .............................................................................................. 30

9.3.3 Tratto 2 – Area Expo .............................................................................................. 31

9.3.4 Svincolo A8 ............................................................................................................ 31

9.4 Sezioni tipo ............................................................................................................... 31

9.4.1 Svincolo RFI Certosa e A8 ....................................................................................... 32

9.4.2 Via Stephenson ...................................................................................................... 33

9.5 Barriere di sicurezza .................................................................................................. 33

9.6 Pavimentazioni ......................................................................................................... 34

10 LE OPERE D’ARTE ..................................................................................................... 35

10.1 Galleria artificiale “Merlata” e gallerie artificiali “Rotatoria Merlata ovest e est” .............. 35

10.2 Viadotti .................................................................................................................... 36

10.2.1 Viadotto “dei Laghi” ............................................................................................... 37

1 / 70



10.2.2 Viadotti EXPO’ est ed ovest ..................................................................................... 38

10.2.3 Viadotti RFI Certosa est 2 ed ovest 2 ....................................................................... 38

10.2.4 Viadotto RFI Certosa est 1 e viadotto Certosa est Rampa ......................................... 38

10.2.5 Viadotto RFI Certosa ovest 1 e viadotto Certosa ovest Rampa .................................. 39

10.2.6 Sottostrutture ........................................................................................................ 39

10.2.7 Cavalcavia A4 est e ovest ....................................................................................... 40

10.2.8 Cavalcavia Via Stephenson ..................................................................................... 41

10.3 Sottovia Rampa H ..................................................................................................... 42

10.4 Muri prefabbricati ...................................................................................................... 43

11 DRENAGGIO ACQUE DI PIATTAFORMA ...................................................................... 43

11.1 Analisi idrologica ....................................................................................................... 44

11.2 Descrizione della rete di drenaggio a servizio della piattaforma stradale ....................... 44

12 INTERVENTI DI MITIGAZIONE ED AMBIENTAZIONE PAESAGGISTICA ......................... 45

12.1 Criteri generali .......................................................................................................... 46

12.2 Soluzioni tipologiche .................................................................................................. 46

12.3 Interventi di mitigazione ed ambientazione paesaggistica proposti ............................... 47

12.4 Barriere acustiche ..................................................................................................... 47

13 LA CANTIERIZZAZIONE ............................................................................................. 47

13.1 Fasi Costruttive ......................................................................................................... 47

13.2 Analisi fabbisogni e movimenti materia ....................................................................... 48

13.3 Cantieri e aree di supporto ........................................................................................ 50

14 IMPIANTI ................................................................................................................. 53

14.1 Dotazione impiantistica Galleria Cascina Merlata ......................................................... 53

14.1.1 Cavidotti e vie cavi ................................................................................................. 54

14.1.2 Linee di alimentazione ............................................................................................ 54

14.1.3 Illuminazione ordinaria e di sicurezza ...................................................................... 54

14.1.4 Impianti sos di galleria ........................................................................................... 55

14.1.5 Impianti tvcc .......................................................................................................... 55

14.1.6 Sistema di controllo ed analisi del traffico ................................................................ 56

14.1.7 Pmv ...................................................................................................................... 56

14.1.8 Segnaletica luminosa e semafori ............................................................................. 57

14.1.9 Impianto di rilevazione incendi ................................................................................ 57

14.1.10 Impianto antincendio ............................................................................................. 57

14.1.11 Impianto di ventilazione ......................................................................................... 58

14.1.12 Impianto di controllo dell’atmosfera ........................................................................ 59

14.1.13 Impianto radio ....................................................................................................... 59

14.1.14 Impianto si diffusione sonora .................................................................................. 60

14.2 Cabina elettrica ......................................................................................................... 60

14.2.1 Opere civili ............................................................................................................ 60

14.2.2 Quadri ed apparecchiature di media tensione ........................................................... 61

14.2.3 Apparecchiature per alimentazione di emergenza ..................................................... 61

2 / 70



14.2.4 Quadri di bassa tensione ........................................................................................ 62

14.2.5 Reti di terra e collegamenti equipotenziali ................................................................ 63

14.2.6 Cavidotti e vie cavi ................................................................................................. 63

14.2.7 Linee cavo di alimentazione .................................................................................... 64

14.2.8 Impianti Interni ...................................................................................................... 64

14.2.9 Telecontrollo e supervisione .................................................................................... 64

14.2.10 Impianto di riscaldamento e condizionamento .......................................................... 65

14.2.11 Impianto idrico-sanitario ......................................................................................... 65

14.2.12 Impianto antincendio ............................................................................................. 65

14.2.13 Impianto di scarico ................................................................................................. 66

14.3 Impianti di illuminazione aree di svincolo .................................................................... 66

14.3.1 Impianto regolatore di flusso luminoso .................................................................... 66

15 ESPROPRI ................................................................................................................ 67

16 INTERFERENZE ......................................................................................................... 67

17 CRONOPROGRAMMA DELLE ATTIVITA’ ...................................................................... 69

18 CALCOLO SOMMARIO DI SPESA ................................................................................ 69

3 / 70

1 PREMESSA



A seguito della designazione della città di Milano quale sede scelta dal Bureau International des

Expositions (B.I.E.) per ospitare l’Esposizione Universale del 2015, sono state individuate le opere di

accessibilità al sito Expo occorrenti e suddivise in “essenziali”, “connesse” e “necessarie” in relazione al

loro rapporto con l’evento.

Il soggetto competente (secondo quanto disposto nel D.P.C.M. del 22 ottobre 2008) a curare gli

interventi e le attività relative alle “opere connesse” e alle “opere essenziali” è il Tavolo Lombardia,

istituito per il governo complessivo degli interventi regionali e sovra regionali, presieduto pro tempore

dal Presidente della Regione Lombardia.

In particolare, durante il Tavolo Lombardia del 25 maggio 2009 si è stabilito che il soggetto

attuatore delle opere “essenziali” dalla 7a alla 7c (come identificate all’interno dell’Allegato 1 del

D.P.C.M. 22 ottobre 2008), è l’Ente Regione Lombardia attraverso Infrastrutture Lombarde S.p.A.

(giusta convenzione n. 13047 del 29.09.2009).

Nell’ambito della realizzazione di tali opere si individua il collegamento tra la S.S. 11 a Molino

Dorino e l’Autostrada A8-A9 Milano - Laghi oggetto del presente progetto preliminare che viene di

seguito descritto.

2 INQUADRAMENTO PROGRAMMATICO

L’intervento oggetto del presente progetto preliminare trova riscontro negli strumenti programmatici

comunali; esso ricade in Provincia di Milano ed interessa il settore nord - occidentale della città di

Milano e quello sud del comune di Pero. Le aree d’intervento insistono in zone interessate da

importanti processi di trasformazione e di riqualificazione destinati a segnare un nuovo sviluppo ed un

nuovo assetto urbanistico e paesaggistico, sono infatti in corso alcuni Accordi di Programma, quali

“EXPO 2015” e “Cascina Merlata”.

Nelle aree limitrofe sono inoltre in corso gli Accordi di Programma di Arese sull’area ex stabilimento

Alfa Romeo, della nuova Città della Salute, della Ricerca e della Didattica nell’area dell’ospedale

Sacco.

Il Piano Territoriale della Provincia di Milano attualmente vigente è stato approvato con la

Deliberazione del Consiglio Provinciale n. 55 del 14 ottobre 2003; esso determina gli indirizzi generali

di assetto del territorio provinciale, rispetto ai quali i Comuni sono chiamati a verificare la compatibilità

dei loro strumenti urbanistici.

Il Piano è stato elaborato e approvato ai sensi della L.R. 1/2000 ed è pertanto in corso il suo

adeguamento alla legge regionale di governo del territorio (L.R. 12/2005).

L’ambito territoriale interessato dal progetto si sviluppa in direzione sud/est rispetto all’area di

interventi di rilevanza sovracomunale n°20 “Polo fi eristico esterno – Rho – Pero” e che il tracciato

stradale in progetto è previsto tra gli “Interventi previsti 2 carreggiate”.

4 / 70



Il progetto in esame interessa territorialmente i comuni di Milano e Pero; per il primo è stato redatto

il PGT che è in “CORSO DI ADOZIONE”, mentre per il secondo è in “FASE DI REDAZIONE”. Per il

confronto con gli strumenti urbanistici vigenti si sono reperite le elaborazioni cartografiche dei PRG

vigenti, dei quali successivamente sono stati prodotti degli stralci riportati nell’allegato di Prefattibilità

Ambientale con la sovrapposizione della viabilità di progetto.

Nelle aree in esame, attraversate dalla viabilità in progetto, insistono delle trasformazioni particolari

legate ad altri strumenti di pianificazione del territorio quali ambiti di Trasformazione, nella fattispecie

l’Accordo di Programma denominato “Cascina Merlata”, il PII “Stephenson”, e la pianificazione in atto

per la realizzazione dell’evento straordinario EXPO 2015.

COMUNE

MILANO

PERO

PIANO REGOLATORE

GENERALE (PRG)

Variante Generale al PRG 1953

approvata con D.G.R il 26.02.1980,

N°29471 Cartografia aggiornata con

l’inserimento delle varianti

approvate al 31 marzo 2008.

Variante Generale approvata

con D.G.R del 12.12.1997, N°33235

PIANO DEL GOVERNO DEL

TERRITORIO (PGT)

IN FASE DI ADOZIONE

IN CORSO DI REDAZIONE

Nel Comune di Milano il tracciato stradale è previsto con andamento conforme al progetto in

esame ed è classificato all’interno della “Classificazione della viabilità” quale “Viabilità

comprensoriale”.

Il tracciato attraversa e interessa territori “urbanizzati” e “non urbanizzati” classificati, quali:

• M Zone per attrezzature connesse alla viabilità;

• IA Zone industriali e artigianali ove è ammessa l’attività di autotrasporto;

• SS Zone per servizi speciali: SS d/1 Parcheggi su aree scoperte per mezzi pesanti;

• VC Zone per spazi pubblici a parco, per il gioco e lo sport a livello comunale;

• Area compresa nel parco Naturale Nord di Milano (L.R. 23 del 19/10/2006);

• IF Zone per impianti ferroviari;

• SR Zone di Rispetto stradale;

• VA Verde Agricolo.

Il tracciato ricade all’interno del “Limite di rispetto cimiteriale” del cimitero Maggiore di Milano.

Nel Comune di Pero il tracciato stradale in progetto è previsto dal PRG; fino all’intersezione con il

tracciato della S.S. 33 del “Sempione” si considera un intervento di riqualificazione in sede dell’attuale

tracciato della S.S. 11.Di seguito il tracciato attraversa un area non urbanizzata dove è prevista la

localizzazione di una “Area di cantiere”, di seguito si sviluppa all’interno di “Zone edificabili” in un area

con destinazione d’uso a “Insediamenti artigianali e industriali esistenti da confermare e aree libere

5 / 70



per l’insediamento di attività produttive artigianali ed industriali”. Tale tratto rientra in “Aree da adibirsi

a sedi stradali” all’interno di “Zone inedificabili o a edificazione speciale”.

Per una più dettagliata descrizione degli ambiti programmatici in cui è inserito l’intervento oggetto

del presente progetto si rimanda agli elaborati del quadro programmatico dell’allegato studio di

prefattibilità ambientale.

3 NORME TECNICHE DI RIFERIMENTO

II progetto preliminare è stato redatto nel rispetto delle norme vigenti, in particolare:

• D. Lgs. 163/06 (c.d. "Codice degli appalti");

• Regolamento (D.P.R. 554/1999);

• D.M. 05/11/2001: "Norme funzionali e geometriche per la costruzione delle strade";

• D.M. 22/04/2004: "Modifica del decreto 05/11/2001, n. 6792, recante Nome funzionali e

geometriche per le costruzioni delle strade;

• Legge 05/11/1971 n. 1086: "Norme per la disciplina delle opere di conglomerato

cementizio armato normale e precompresso ed a struttura metallica";

• D.M. 04/05/1990: "Aggiornamento delle norme-tecniche per la progettazione, l'esecuzione

e il collaudo dei ponti stradali";

• Circolare Ministero LL.PP. n. 34233 del 25/02/1991: "Istruzioni per la normativa tecnica

dei ponti stradali";

• D.M. 09/01/1996: "Norme tecniche per il calcolo, l'esecuzione ed il collaudo delle opere in

cemento armato normale e precompresso e per le strutture metalliche";

• D.M. 11/03/1988: "Norme tecniche riguardanti le indagini sui terreni e sulle rocce, la

stabilità dei pendii naturali e delle scarpate, i criteri generali e le prescrizioni per la

progettazione, l'esecuzione e il collaudo delle opere di sostegno delle terre e delle opere di

fondazione";

• Nuovo Codice della Strada (D. Lgs. n. 285 del 30/04/1992 e D.P.R. n. 495 del

16/12/1992);

• Norme sulla sicurezza stradale (Circ. Min. LL.PP. n. 2337 del 11/07/1987; D.M. LL.PP. n.

233 del 18/02/1992 e successive modificazioni ed integrazioni; D.M. LL.PP. 03/06/1998

integrato da D.M. LL.PP. del 11/06/1999);

• Normative del C.N.R. n. 31/1973 e 90/1983;

• Norme sulla sicurezza nei cantieri temporanei e mobili (D. Lgs. 81/08);

• D.M. 14/09/2005 e s.m.i.: "Norme tecniche per le costruzioni";

• D.M. 19 aprile 2006: "Norme funzionali e geometriche per la costruzione di intersezioni

stradali".

• D. Lgs. 264/06 (“Attuazione della direttiva 2004/54/CE in materia di sicurezza per le

gallerie della rete stradale trans europea”);

• Circolare ANAS n. 17/06 “Linee guida per la progettazione della sicurezza nelle gallerie

stradali”.

6 / 70

• Direttive ANAS di cui alla circolare n. 17/2006



• Raccomandazioni del PIARC (Permanent International Association of Road Congresses)

• Decreto Ministero delle Infrastrutture del 14.01.2008, di concerto con il Ministro

dell’Interno e il Capo del Dipartimento di Protezione Civile, “Nuove Norme Tecniche per

le Costruzioni”.

• Consiglio Superiore dei Lavori Pubblici, “Istruzioni per l’applicazione delle Norme

tecniche per le costruzioni di cui al D.M. 14 gennaio 2008.

Normativa elettrica generale

• Legge 1 marzo 1968 n.186 “Disposizioni concernenti la produzione di materiali,

apparecchiature, macchinari, installazioni e impianti elettrici ed elettronici”;

• Legge 18 ottobre 1977 n.791 “Attuazione della Direttiva del Consiglio delle Comunità

Europee (CEE), n.72/73”, relativa alle garanzie di sicurezza che deve possedere il

materiale elettrico destinato ad essere utilizzato entro alcuni limiti di tensione;

• Decreto 22 gennaio 2008 n.37 “Regolamento concernente l’attuazione dell’articolo 11-

quaterdecies, comma 13, lettera a) della legge n.248 del 2 dicembre 2005”, recante

riordino delle disposizioni in materia di attività di installazione degli impianti all’interno

degli edifici;

• Norma CEI 0-2 “Guida per la definizione della documentazione di progetto degli impianti

elettrici”;

• Norma CEI 0-3 “Guida per la compilazione della dichiarazione di conformità e relativi

allegati”;

• Norma CEI 3-23 “Segni grafici per schemi e piani di installazione architettonici e

topografici”;

• Norme CEI 64-8/1-2-3-4-5-6-7 Impianti elettrici utilizzatori a tensione nominale non

superiore a 1000 V in corrente alternata e a 1500 V in corrente continua. Comprese tutte

le varianti a tali norme”;

• Norma CEI 64-12 “Guida per l’esecuzione dell’impianto di terra negli edifici per uso

residenziale e terziario”;

• Norma CEI 64-14 “Guida alle verifiche degli impianti elettrici utilizzatori”;

• Norma CEI EN 62305-1 “Protezione delle strutture contro i fulmini. Parte 1: Principi

Generali”;

• Norma CEI EN 62305-2 “Protezione delle strutture contro i fulmini. Parte 2: Gestione del

rischio”;

• Norma CEI EN 62305-3 “Protezione delle strutture contro i fulmini. Parte 3: Danno fisico e

pericolo di vita”;

• Norma CEI EN 62305-4 “Protezione delle strutture contro i fulmini. Parte 4: Impianti

elettrici ed elettronici interni alle strutture”;

• Norma CEI 81-3 “Valori medi del numero dei fulmini a terra per anno e per chilometro

quadrato dei comuni di Italia, in ordine alfabetico. Elenco dei Comuni”.

7 / 70

Norme per ambienti di lavoro o assimilabili



• D.Lgs. n 81 del 9 aprile 2008 “Attuazione dell’articolo 1 della Legge 3 agosto 2007 n.123

in materia di tutela della salute e della sicurezza nei luoghi di lavoro”.

Norme per strutture con rischio di incendio e esplosione

• Norme CEI 64-8/7 “Impianti elettrici utilizzatori a tensione nominale non superiore a 1000

V in corrente alternata e a 1500 V in corrente continua. Parte 7: Ambienti ed applicazioni

particolari”;

• Norma CEI EN 60079-10 “Costruzioni elettriche per atmosfere esplosive per la presenza di

gas. Parte 10: Classificazione dei luoghi pericolosi”;

• Norma CEI EN 60079-14 “Costruzioni elettriche per atmosfere esplosive per la presenza di

gas. Parte 14: Impianti elettrici nei luoghi con pericolo di esplosione per la presenza di gas

(diversi dalle miniere)”;

• Guida CEI 31- 35 “Guida alla classificazione dei luoghi pericolosi”.

Norme per principali attività soggette al controllo dei VV.F

• D.M. del 9/3/07 “Prestazioni di resistenza al fuoco delle costruzioni nelle attività soggette

al controllo del Corpo nazionale dei vigili del fuoco”;

• D.M. del 22/10/07 “Approvazione della regola tecnica di prevenzione incendi per

l’installazione di motori a combustione interna accoppiati a macchina generatrice elettrica

o a macchina operatrice a servizio di attività civili, industriali, agricole, artigianali,

commerciali e di servizi”;

• D.M. del 15/9/05 “Approvazione della regola tecnica di prevenzione incendi per i vani degli

impianti di sollevamento ubicati nelle attività soggette ai controlli di prevenzione incendi”;

• D.M. del 28/4/05 “Approvazione della regola tecnica di prevenzione incendi per la

progettazione, la costruzione e l’esercizio degli impianti termici alimentati da combustibili

liquidi”;

• D.M. del 12/4/96 “Approvazione della regola tecnica di prevenzione incendi per la

progettazione, la costruzione e l’esercizio di impianti termici alimentati da combustibili

gassosi”;

• D.M. del 16/2/82 “Modificazione del D.M. 27 settembre 1965, concernente la

determinazione delle attività soggette alle visite di prevenzione incendi”.

Norme per produzione e trasformazione dell’energia

• Norma CEI 3-18 “Segni grafici per schemi produzione, trasformazione e conversione

energia elettrica”;

• Norma CEI 11-1 “Impianti elettrici con tensione superiore a 1kV in corrente alternata”;

• Norma CEI 11-17 “Norme per gli impianti di produzione, trasporto e distribuzione di

energia elettrica. Linee in cavo”;

• Norma CEI 11-20 “Impianti di produzione di energia elettrica e gruppi di continuità

collegati a reti di I e II categoria”;

8 / 70



• Norma CEI 11-25 “Correnti di cortocircuito nei sistemi trifasi in corrente alternata

Parte 0: Calcolo delle correnti”;

• Norma CEI 11-35 “Guida all’esecuzione delle cabine elettriche”;

• Norme CEI 11-37 “Guida per l’esecuzione degli impianti di terra di stabilimenti industriali

sistemi di I, II e III categoria”;

• Norma CEI 14-4 “Trasformatori di potenza”.

Norme impianti di illuminazione

• CIE Raccomandazioni CIE;

• Norma UNI 10439 2a edizione “Requisiti illuminotecnici delle strade con traffico

motorizzato”;

• Norma UNI 11095 “Illuminazione gallerie”;

• Norma CEI 64-8/714 “Impianti elettrici utilizzatori a tensione nominale non superiore a

1000V in corrente alternata e a 1500V in corrente continua. Sezione 714: Impianti di

illuminazione situati all’esterno”;

• Norma UNI 10819 “Luce e illuminazione. Impianti di illuminazione esterna. Requisiti per la

limitazione della dispersione verso l’alto del flusso luminoso”;

• Norma UNI 11248 “Illuminazione stradale. Selezione delle categorie illuminotecniche”;

• Norme UNI EN 40 “Pali per illuminazione”;

• Norma EN 12464-2 “Light and lighting. Lighting of work places. Part 2: Outdoor work

places”;

• Leggi Regionali “Norme in materia di riduzione dell’inquinamento luminoso e di risparmio

energetico”;

• Norma UNI 12464-1 “Illuminazione dei posti di lavoro. Parte 1: Posti di lavoro in interni”;

• Norma UNI 10530 “Principi di ergonomia della visione. Sistemi di lavoro e illuminazione”;

• Norma UNI 12665 “Luce e illuminazione. Termini fondamentali e criteri per i requisiti

illuminotecnici”;

• Norme UNI 13032 “Luce e illuminazione. Misurazione e presentazione dei dati fotometrici

di lampade e apparecchi di illuminazione”;

• Norma UNI 10840 “Luce e illuminazione. Locali scolastici. Criteri generali per

l’illuminazione artificiale e naturale”.

Norme impianti illuminazione di emergenza

• Norma UNI EN 1838 Applicazione dell’illuminotecnica. illuminazione di emergenza

• Norma CEI EN 50171 Sistemi di alimentazione centralizzati

• Norma CEI EN 50272-2 Prescrizioni di sicurezza per batterie di accumulatori e loro

installazione. Parte 2: Batterie stazionarie

Norme impianti reti cablate

• ANSI/TIA/EIA-568-B.1 “Commercial Building Telecommunications Cabling Standard Part

1: General Requirements of May 2001 (and all Addendum)”;

9 / 70



• ANSI/TIA/EIA-568-B.2 “Commercial Building Telecommunications Cabling Standard Part

2: Balanced Twisted-Pair Cabling Components of May 2001 (and all Addendum) , and

TIA/EIA-568-B.2-1 of June 2002 for CAT6”;

• ANSI/TIA/EIA-568-B.3 “Optical Fiber Cabling Components Standard of April 2000 (and all

Addendum)”

• ANSI/TIA/EIA-569-A “Commercial Building Standard for Telecommunications Pathways

and Spaces of February 1998 (and all Addendum)”;

• ANSI/TIA/EIA-606-A “Administration Standard for Commercial Telecommunications

Infrastructure of May 2002”;

• ANSI/TIA/EIA-607 “Commercial Building Grounding and Bonding Requirements for

Telecommunications of August 1994”;

• Norme EN50173-1 “Information Technology Generic Cabling Systems of November 2002”;

• Norme EN 50174-1 “Information Technology – Cabling installation of August 2000”;

• Norme EN 50174-2 “Information Technology – Cabling installation of August 2000”;

• prEN 50174-3 “Information Technology – Cabling installation of March 2002”;

• Norme ISO/IEC 11801 2nd “Edition Information Technology – Generic cabling for

customer premises September 2002”;

• ANSI/EIA/TIA 570-A “Residential Telecommunications Cabling Standard of September

1999”.

Norme impianti telefonici

• Norma CEI 103-1 “Impianti telefonici interni”;

• Norma CEI 46-136 “Guida alle norme per la scelta e la posa dei cavi per impianti di

comunicazione”.

Norme impianti rivelazione automatica di fumi ed incendio

• Norma UNI 9795 “Sistemi fissi di rivelazione e di segnalazione manuale d’incendio”;

• Norme EN 54 “Componenti dei sistemi di rivelazione automatica d’incendio”;

• Norma UNI EN 54-1 “Sistemi di rivelazione e di segnalazione di incendio – introduzione”;

• Norma UNI EN 54-2 “Sistemi di rivelazione e di segnalazione di incendio – centrale di

controllo”;

• Norma UNI EN 54-4 “Sistemi di rivelazione e di segnalazione di incendio – apparecchiatura

di alimentazione”;

• Norma UNI EN 54-5 “Componenti dei sistemi di rivelazione automatica di incendio –

rivelatori di calore – rivelatori puntiformi con un elemento statico”;


rivelatori di calore - rivelatori velocimetrici di tipo puntiforme senza elemento statico”;


rivelatori puntiformi di fumo – rivelatori funzionanti secondo il principio della diffusione

della luce, della trasmissione della luce o della ionizzazione”;

10 / 70




rivelatori di calore a soglia di temperatura elevata”;

• Norma UNI EN 54-9 “Componenti dei sistemi di rivelazione automatica di incendio – prove

di sensibilità su focolari tipo”;


rivelatori lineari ottici di fumo”;

• Norma UNI 11224 “Controllo iniziale e manutenzione dei sistemi di rivelazione incendi”;

• Norma UNI EN 12845 “Installazioni fisse antincendio. Sistemi automatici a sprinkler.

Progettazione, installazione e manutenzione”.

Norme impianti di diffusione sonora

• Norma EN 60849 (CEI 100-55) Sistemi Elettroacustici applicati ai servizi di emergenza;

• Norma EN 60065 (CEI 92-1) Apparecchi audio, video e apparecchi elettronici similari –

Requisiti di sicurezza.

Norme impianti antifurto e antintrusione

• Norme CEI 79 Impianti antieffrazione, antintrusione, antifurto e antiaggressione. Norme

particolari per gli impianti antieffrazione e antintrusione;

• Norma CEI 79-2 Impianti antieffrazione, antintrusione, antifurto e antiaggressione. Norme

particolari per le apparecchiature;


particolari per gli impianti antieffrazione e antintrusione;

• Norma CEI 79-16 Requisiti per apparecchiature e sistemi di rilevazione e segnalazione di

allarme intrusione, antifurto e antiaggressione “senza fili” che utilizzano collegamenti in

radio frequenza;

• Norma CEI EN 50136-1-1 (CEI 79-18) Sistemi di allarme - Sistemi ed apparati di

trasmissione allarmi. Parte 1-1: Requisiti generali per sistemi di trasmissione allarmi.

Norme impianti TV.CC e controllo accessi


particolari per il controllo degli accessi;

• Norma CEI 79-10 Impianti di allarme. Impianti di sorveglianza CCTV da utilizzare nelle

applicazioni di sicurezza. Parte 7: guide di applicazione;

• Norma CEI EN 50133-1 (CEI 79-14) Sistemi d’allarme - Sistemi di controllo accesso per

l’impiego in applicazioni di sicurezza Parte 1: Requisiti dei sistemi;

• Norma CEI EN 50132-5 (CEI 79-38) Sistemi di allarme - Sistemi di sorveglianza CCTV.

Parte 5: Trasmissione video;

• Norme CEI 79-30 Sistemi di allarme. Sistemi di controllo d’accesso per l’impiego in

applicazioni di sicurezza.

Norme impianti di supervisione

11 / 70

• Norma CEI EN 60870 Sistemi ed apparecchiature di telecontrollo;

• Norma CEI EN 50090 Sistemi elettronici per la casa e l’edificio;



• Norma CEI 205-2 Guida ai sistemi BUS su doppino per l’automazione nella casa e negli

edifici, secondo le Norme CEI EN 50090;

• Norma CEI 46-136 Guida alle norme per la scelta e la posa dei cavi per impianti di

comunicazione.

Norme Impianti di riscaldamento e condizionamento

• UNI 5364 Impianti di riscaldamento ad acqua calda, regole per la presentazione

dell’offerta e per il collaudo;

• UNI 7357-74 Calcolo del fabbisogno termico per il riscaldamento di edifici;

• UNI 8065 Trattamento dell'acqua negli impianti termici ad uso civile;

• DM 1.12.75 Norme di sicurezza per apparecchi contenenti liquidi caldi sotto pressione;

• Legge 30.4.76 n.373 (per quanto applicabile) Norme per il contenimento del consumo

energetico per usi termici negli edifici;

• Legge 9.1.91 n.9 Norme per l'attuazione del nuovo Piano energetico nazionale: aspetti

istituzionali, centrali idroelettriche ed elettrodotti, idrocarburi e geotermia, autoproduzione

e disposizioni fiscali;

• Legge 9.1.91 n.10 Norme per l’attuazione del Piano energetico nazionale in materia di uso

razionale dell’energia, di risparmio energetico e di sviluppo delle fonti rinnovabili di

energia;

• D.P.R 26.8.93 n.412 Regolamento recante le norme per la progettazione, l’installazione,

l’esercizio e la manutenzione degli impianti termici degli edifici ai fini del contenimento dei

consumi di energia, in attuazione dell’Art. 4, comma 4, della legge 9.1.1991, n.10;

• D.P.R 21.12.99 n.551 Regolamento recante modifiche al decreto del Presidente della

Repubblica 26 Agosto 1993, n.412, in materia di progettazione, installazione, esercizio e

manutenzione degli impianti termici degli edifici, ai fini del contenimento dei consumi di

energia;

• D.L 19/08/2005 n.192 Attuazione della direttiva 2002/91/CE relativa al rendimento

energetico nell’edilizia;

• D.L 29/12/2006 n.311 Disposizioni correttive ed integrative al decreto legislativo 19

agosto 2005, n. 192, recante l’attuazione della direttiva 2002/91/CE, relativa al

rendimento energetico nell’edilizia;

• UNI 10338 Riscaldamento degli edifici – Rendimenti dei sistemi di riscaldamento – Metodo

di calcolo;

• UNI 10339 Impianti aeraulici ai fini di benessere. Generalità, classificazione e requisiti.

Regole per la richiesta d’offerta, l’offerta, l’ordine e la fornitura;

• UNI 10344 Riscaldamento degli edifici – Calcolo del fabbisogno di energia;

• UNI 10345 Riscaldamento e raffrescamento degli edifici – Trasmittanza termica dei

componenti edilizi finestrati – Metodo di calcolo;

12 / 70



• UNI 10346 Riscaldamento e raffrescamento degli edifici – Scambi di energia termica tra

terreno ed edificio - Metodo di calcolo;

• UNI 10347 Riscaldamento e raffrescamento degli edifici – Energia termica scambiata tra

una tubazione e l’ambiente circostante – Metodo di calcolo;

• UNI 10348 Riscaldamento degli edifici – Rendimenti dei sistemi di riscaldamento – Metodo

di calcolo;

• UNI 10349 Riscaldamento e raffrescamento degli edifici – Dati climatici;

• UNI 10376 Isolamento termico degli impianti di riscaldamento e raffrescamento degli

edifici;

• UNI 10379 Riscaldamento degli edifici – Fabbisogno energetico normalizzato – Metodo di

calcolo e verifica;

• UNI 10381-1 Impianti aeraulici – Condotte – Classificazione, progettazione,

dimensionamento e posa in opera;

• UNI 10381-2 Impianti aeraulici – Componenti di condotte – Classificazione, dimensioni e

caratteristiche costruttive;

• UNI 6884 Valvole di intercettazione e regolazione di fluidi – Condizioni tecniche di

fornitura e collaudo;

• UNI 8011 – 31/12/1979 e successivo foglio di aggiornamento FA 108-82 Impianti

frigoriferi – Prescrizione di sicurezza;

• Circolare 24.3.73 n.35 Gruppi per il condizionamento di ambienti – Chiarimenti in merito

all'applicazione delle norme di cui alla circolare n.68 del 25/11/69, n.73 del 29/07/71;

• UNI 8773 – 30/09/1986 Prova dei compressori per fluidi frigorigeni;

• UNI 9018 – 31/12/1987 Gruppi refrigeratori d'acqua monoblocco con compressori di tipo

alternativo – Classificazione, requisiti e metodi di prova;

• UNI ENV 12102 – 28/02/1998 Condizionatori, pompe di calore e deumidificatori con

compressori azionati elettricamente – Misurazione del rumore aereo – Determinazione del

livello di potenza sonora;

• DMI 31.03.2005 Requisiti di reazione al fuoco dei materiali costituenti le condotte di

distribuzione e ripresa dell’aria degli impianti di condizionamento e ventilazione.

Norme Impianti idrici - sanitari

• UNI 9182 Impianti di alimentazione e distribuzione d’acqua fredda e calda, criteri di

progettazione, collaudo e gestione;

• UNI 9183 Sistema di scarico delle acque usate, criteri di progettazione, collaudo e

gestione;

• UNI 9184 Sistemi di scarico delle acque meteoriche;

• UNI 9157-28/02/1988 Impianti idrici – Disconnettori a tre vie – Caratteristiche e prove;

• UNI 4542 31/07/1986 Apparecchi sanitari – Terminologia e classificazione;

• UNI 4543 31/05/1986 Apparecchi sanitari di ceramica – Limiti di accettazione della massa

ceramica e dello smalto.

13 / 70

Norme Impianti antincendio

• UNI EN 3 Lotta contro l’incendio – Estintori d’incendio portatili;



• UNI EN 671/2 Sistemi fissi di estinzione incendi – Sistemi equipaggiati con tubazioni –

Idranti a muro con tubazioni flessibili;

• UNI 9485 Apparecchiature per estinzione incendi – Idranti a colonna soprasuolo in ghisa;

• UNI 9487 Apparecchiature per estinzione incendi – Tubazioni flessibili antincendio di DN

45 e 70 per pressioni di esercizio fino a 1,2 MPa;

• UNI 10779 – 07/2007 Impianti di estinzione incendi – Reti di idranti – Progettazione,

installazione ed esercizio;

• UNI EN 12845 – 02/2005 Installazioni fisse antincendio – Sistemi automatici a sprinkler –

Progettazione, installazione e manutenzione;

• UNI 11292 – 08/2008 Locali destinati ad ospitare gruppi di pompaggio per impianti

antincendio – Caratteristiche costruttive e funzionali;

• DM 16.2.82 Modificazione del decreto ministeriale 27 Settembre 1965, concernente la

determinazione delle attività soggette alle visite di prevenzione incendi;

• DPR 29.7.82 n.577 Approvazione del regolamento concernente l'espletamento dei servizi

di prevenzione e di vigilanza antincendi;

• Circolare 7.10.82 n.46 Approvazione del regolamento concernente l'espletamento dei

servizi di prevenzione e vigilanza antincendi – Indicazioni applicative delle norme;

• DPR 12.1.98 n.37 Regolamento recante disciplina dei procedimenti relativi alla

prevenzione incendi, a norma dell’art. 20 – Ottavo comma, della legge 10 marzo 1997,

n.59;

• DM 4.5.98 Disposizioni relative alle modalità di presentazione ed al contenuto delle

domande per l’avvio dei procedimenti di prevenzione incendi, nonché all’uniformità dei

connessi servizi resi dai Comandi provinciali dei Vigili del Fuoco;

• DMI 10.03.2005 Classi di reazione al fuoco per i prodotti da costruzione da impiegarsi

nelle opere per le quali è prescritto il requisito della sicurezza in caso di incendio;

• DMI 15.03.2005 Requisiti di reazione al fuoco dei prodotti da costruzione installati in

attività disciplinate da specifiche disposizioni tecniche di prevenzione incendi in base al

sistema di classificazione europeo.

Norme sulle tubazioni

• UNI 9182 Impianti di alimentazione e distribuzione d’acqua fredda e calda, criteri di

progettazione, collaudo e gestione;

• UNI 8451 Tipi, dimensioni e caratteristiche di tubi in Polietilene per condotte di fluidi in

pressione;

• UNI 8318 Tubi di polipropilene (PP) per condotte di fluidi in pressione – Tipi, dimensioni e

requisiti;

• UNI 7611 tipo 312 Tubazioni in Polietilene per condotte in pressione;

• UNI 7613 tipo 303 Tubazioni in Polietilene per condotte di scarico interrate;

14 / 70



• UNI ISO 4437 Tubi di Polietilene PE per condotte interrate per distribuzione di gas

combustibili – Serie metrica – Specifica;

• UNI 8863 FA 1-89 – 01.05.1989 Tubi senza saldatura e saldati, di acciaio non legato,

filettati secondo UNI ISO 7/1;

• UNI 6507 Tubazioni in rame senza saldatura per distribuzione fluidi – Dimensioni,

prescrizioni e prove.

4 OBIETTIVI DELL’INTERVENTO

L’intervento in progetto si inserisce nel sistema di azioni di riqualificazione e innovazione territoriale

e urbana promosse in occasione dell’evento Expo 2015 e finalizzate a valorizzare il territorio lombardo

nel suo complesso, oltre che, naturalmente, a garantire le necessarie accessibilità.

In tal senso, l’intervento è rivolto a realizzare una piena integrazione del polo espositivo “Expo

2015” con il territorio e a garantire un'adeguata accessibilità al sito.

Tale collegamento viario, che si integra con il sistema esistente della mobilità e con i nuovi

programmi sulla mobilità e riqualificazione urbana, riveste un’elevata valenza per la città, per cui è

auspicabile che i futuri sviluppi progettuali e la realizzazione dell’opera siano compresi in un unico

processo globale che includa l’acquisizione di una qualificata proposta progettuale, l’utilizzo dei più

avanzati materiali e componenti tecnologici offerti dal mercato e l’affidamento ad un soggetto

imprenditoriale in grado di eseguire l’intera opera, e ciò al fine di ottimizzare e contemperare le

esigenze tecniche funzionali con quelle gestionali/economiche.

5 STUDIO DI TRAFFICO

Parallelamente alla stesura del Progetto Preliminare è stato redatto uno studio di traffico finalizzato

all’analisi viabilistica ed alla implementazione del modello relative allo scenario progettuale 2015 per le

opere in progetto.

5.1 Offerta infrastrutturale

La rete infrastrutturale per lo scenario di progetto 2015 è stata modificata ed integrata al fine di

includere i progetti che interesseranno l’area di studio, sia in termini di riqualificazione di infrastrutture

esistenti, sia in termini di realizzazione di nuove opere viarie.

Nello specifico i principali elementi caratterizzanti la rete infrastrutturale di progetto sono:

• l’introduzione del nuovo sistema viario di connessione Variante Ex S.S.11 – A8 – Interquartiere

Nord;

• l’adeguamento del nodo di Molino Dorino (intersezione Variante Ex S.S.11 – Via Gallaratese);

• l’introduzione del sistema viabilistico di connessione ed interno di Cascina Merlata con

connessione A4 (Stralcio Gamma);

• l’introduzione del sistema dell’Interquartiere Nord con viabilità pertinenziale al Cimitero

Maggiore;

• la riqualificazione dell’intera asta di Via Gallaratese;

15 / 70

• il ridisegno del sistema di Via Cristina di Belgioioso;



• l’introduzione della connessione tra Interquartiere Nord e sistema viario in prossimità della

Porta Est dell’ Area Expo;

• la riqualificazione della S.P. 46 Rho – Monza;

• l’introduzione della sezione nord del sistema Variante S.S. 233 Varesina.

La rete infrastrutturale cosi completata risulta composta da 1.944 nodi e 4.355 archi di rete,

portando lo sviluppo complessivo della rete modellata a circa 112 km.

Al fine di garantire condizioni idonee alla corretta assegnazione dei flussi di traffico che chiedono di

transitare sull’infrastruttura viaria oggetto del presente studio, si è resa necessaria l’introduzione di

alcuni elementi di potenziamento della rete viaria al contorno:

• raddoppio di corsia sui rami in approccio da nord (provenienza A4) e da sud (provenienza Via

Gallaratese) della rotatoria di Cascina Merlata;

• raddoppio di corsia sui rami in approccio alle rotatorie localizzate sull’asta di collegamento tra

la rotatoria di Cascina Merlata e Via Gallaratese;

• raddoppio di corsia sull’itinerario dell’Interquartiere Nord in entrambe i sensi di marcia;

• potenziamento del sistema di interscambio tra S.P. 46 “Rho – Monza” e S.S. 233 “Varesina”

con raddoppio di alcuni rami di approccio a rotatorie.

Anche il sistema di azzonamento è stato modificato per poter essere compatibile con lo scenario

infrastrutturale al 2015.

La localizzazione di alcune zone è stata modificata per meglio accogliere l’informazione relativa alla

domanda di traffico futura derivante da analisi strategiche di area vasta.

5.2 Domanda di mobilità

L’elevato numero di progetti viabilistici previsti nell’area e la notevole rilevanza territoriale che

quest’ultimi ricoprono fa si che le modificazioni nella struttura degli spostamenti veicolari attesa per

l’orizzonte temporale al 2015 si estenda ben al di là dei confini dell’area interessata dalle analisi di

microscala.

Pertanto la definizione della domanda di mobilità del modello relativa allo scenario di progetto al

2015 è stata effettuata a partire dai risultati delle analisi strategiche di area vasta condotte dal PIM

tramite un apposito modello di macroarea su piattaforma Trips.

I dati di partenza per la definizione della matrice Origine/Destinazione del modello di micro

simulazione sono stati i valori di flusso estratti dal macromodello in corrispondenza delle sezioni

stradali localizzate al cordone. A questi valori si sono aggiunti i totali Attratti/Generati dai centriodi

localizzati internamente all’area di studio.

Questi valori relativi all’ora di punta antimeridiana, sono stati assunti come totali IN/OUT per il

sistema di azzonamento opportunamente adattato. Attraverso l’elaborazione dei dati matriciali con

criterio di convergenza di Furness e stata riprodotta una struttura di spostamenti compatibile con il

futuro scenario infrastrutturale che rispecchia adeguatamente le modificazioni viabilistiche sia a scala

locale che a scala strategica.

16 / 70



I valori di matrice sono stati poi adeguatamente riproporzionati attraverso l’utilizzo del fattore di

ora di punta (Peak Factor) per passare da una matrice oraria ad una tri-oraria, compatibile con il

modello di micro simulazione.

In assenza di un modello strategico di area vasta relativo alla finestra di simulazione pomeridiana,

la matrice PM è stata ottenuta attraverso l’elaborazione matematica dalle matrice AM. Il processo ha

tenuto in considerazione i totali bidirezionali attratti/generati da ciascuna zona di traffico; questi totali

sono stati successivamente ripartiti secondi una distribuzione che ha tenuto conto dei potenziali di

generazione e attrazione rilevati per le zone nella definizione della domanda di mobilità per la finestra

pomeridiana dello stato di fatto.

La struttura interna di matrice è stata poi definita con un criterio di convergenza a partire dalla

struttura rilevata per la matrice PM attuale, adeguatamente modificata per tenere in considerazione le

modificazioni infrastrutturali previste per lo scenario 2015.

Nelle tabelle a seguire sono riportati i valori delle matrici di progetto ottenute per le fasce AM e PM,

in termini di valori assoluti per la finestra di tre ore (Peak Period) e nell’ora di punta (Peak Hour);

Scenario Totale Peak Period Totale assegnati Peak Hour

Progetto - AM 119,466 40,198

Progetto - PM 120,392 39,956

5.3 Analisi di funzionalità

Domanda veicolare complessiva per gli scenari futuri

Le verifiche simulative dello scenario di progetto al 2015 ed i relativi risultati modellistici sono stati

relativi agli intervalli temporali:

• 7.30 – 8.30 per la finestra antimeridiana;

• 17.15 – 18.15 per la finestra pomeridiana.

Le analisi simulative evidenziano una complessiva situazione di ridotta criticità sia per la fascia

antimeridiana che per quella pomeridiana. A fronte di un incremento della dimensione di matrice

nell’ora di punta di circa 3.900 veicoli (pari al 10% della dimensione totale) per la fascia antimeridiana

e di circa 4.800 (pari al 14% della dimensione totale) per la fascia pomeridiana, si registrano riduzioni

delle performance complessive di rete accettabili e proporzionate all’aumentata domanda di mobilità.

Tale decremento delle prestazioni di rete ed in particolare della velocità media risulta imputabile

all’aumento dei volumi di traffico registrati lungo gli itinerari autostradali che determinano, al

contrario, una situazione generale di moderata criticità

Le condizioni sulla rete primaria non autostradale e secondaria risultano, nel complesso, accettabili,

in virtù degli interventi di potenziamento infrastrutturale previsti. In particolare le condizioni

sull’infrastruttura oggetto del presente Progetto Preliminare risultano ampiamente sostenibili sia per la

finestra antimeridiana che per quella pomeridiana e non si registrano criticità o fenomeni di

accodamenti rilevanti.

La configurazione del sistema di rampe è stata ottimizzata in funzione dei flussi transitanti. La

rotatoria di Cascina Merlata, è stata ottimizzata e nella sua configurazione finale, lavorando di fatto

come un’intersezione a T, risulta in grado di gestire agevolmente i flussi di traffico transitanti senza la

17 / 70



presenza di importanti conflitti. In termini di volumi di traffico transitanti sull’infrastruttura, vengono

registrati flussi pari a:

• circa 1.500 veicoli/ora in direzione nord verso l’Interquartiere Nord e 1.700 veicoli/ora in

direzione sud dall’Interquartiere Nord per la finestra antimeridiana;

• circa 1.100 veicoli/ora in direzione nord verso l’Interquartiere Nord e 1.500 veicoli/ora in

direzione sud dall’Interquartiere Nord per la finestra pomeridiana;

• circa 1.100 veicoli/ora in direzione nord verso l’A8 e 1.350 veicoli/ora in direzione sud dall’A8

per la finestra antimeridiana;

• circa 800 veicoli/ora in direzione nord verso l’A8 e 1.100 veicoli/ora in direzione sud dall’A8 per

la finestra pomeridiana;

• circa 2.100 veicoli/ora in direzione nord e 2.500 veicoli/ora in direzione sud nella finestra

antimeridiana nel tunnel;

• circa 1.400 veicoli/ora in direzione nord e 2.300 veicoli/ora in direzione sud nella finestra

pomeridiana nel tunnel.

In questa configurazione si evidenzia come la relazione forte che si realizza nell’ambito

dell’infrastruttura sia quella tra Variante all’ExSS11 e Interquartiere Nord che va a delinearsi come

nuovo potente itinerario di penetrazione nella città di Milano. La relazione tra Variante ExSS11 e A8

risulta operare ad adeguati livelli di volume/capacità. Si evidenzia come l’assenza del tratto di

collegamento diretto (tratto sud della riqualificazione della SS233 Varesina) sia un elemento, da

questo punto di vista, limitante all’utilizzo dell’infrastruttura che risulta, comunque, adeguatamente

dimensionata nel caso di una futura apertura della tratta.

Nella tabella e nel grafico seguente vengono riportati rispettivamente i parametri di performance di

rete e le velocità per la simulazione relativa all’ora di punta della finestra antimeridiana.

Scenario

Progetto

7:30 - 08:30

Tempo totale

Numero di di percorrenza

veicoli simulati della rete

[minuti]

Parametri di performance di rete

Tempo medio

per veicolo

[sec ]

40198 416250 621.30 304176.29 7566.95 42.18

Risultati sintetici di simulazione AM

Distanza

totale

percorsa della

rete [km ]

Distanza

media per

veicolo [m ]

Velocità media

cumulata di

rete [km/h]

A scopo esplorativo, e stato testato uno scenario futuro introducendo un ridisegno del sistema di

accesso alla fermata di Molino Dorino e al parcheggio d’interscambio ATM. Lo scopo è stato quello di

identificare una soluzione speculativa che permettesse di limitare il conflitto in tra i movimenti in uscita

dalla Variante Ex. S.S. 11 verso Molino Dorino e quelli in ingresso dallo svincolo di Pero Sud verso il

tunnel.

18 / 70



La configurazione individuata prevede l’accesso alla stazione di Molino Dorino e al parcheggio

d’interscambio attraverso l’uscita di Pero Sud con la creazione di una viabilità laterale all’infrastruttura

principale eliminando i movimenti in uscita allo svincolo successivo.

6 IDROLOGIA E IDROGEOLOGIA

6.1 Idrologia

In questa fase di studio ci si è limitati ad individuare il più dettagliatamente possibile la rete

idrografica nell’intorno del tracciato in progetto attraverso la consultazione della topografia esistente,

delle carte tematiche esistenti, dall’analisi di foto aeree e sopralluoghi in sito.

Le indagini effettuate hanno consentito di evidenziare le seguenti interferenze con l’opera in

progetto:

• corsi d’acqua principali: sono essenzialmente il Fiume Olona e il Torrente Fugone Merlata.

• corsi d’acqua minori: il Fontanile Magenta e il reticolo idrografico superficiale con funzioni

irrigue e di drenaggio.

Tutti i corsi d’acqua evidenziati risultano già tombinati in corrispondenza dell’opera che quindi non

comporta la realizzazione di nuove opere di attraversamento o tombinamento dei corsi d’acqua

principali e minori.

Nelle successive fasi progettuali sarà necessario approfondire lo studio dei regimi idraulici dei corsi

d’acqua individuati come recapito finale del sistema di drenaggio del corpo stradale ai fini di verificare

la compatibilità delle portate scaricate, ancorché contenute, con i livelli di piena di assegnato tempo di

ritorno raggiunti nelle sezioni di tombamento intercettate dall’infrastruttura in progetto.

6.2 Idrogeologia

Il sottosuolo della pianura milanese è formato da una successione di sedimenti plio-pleistocenici,

costituti nella parte basale da limi ed argille d’origine marina con rare sabbie e ghiaie, mentre nella

parte sommitale da alternanze di ghiaie, sabbie, limi ed argille di origine alluvionale e fluvioglaciale.

Le Unità idrogeologiche che caratterizzano la pianura milanese, ricostruite sulle informazioni fornite

dai numerosi pozzi presenti nel territorio, sono di seguito descritte dalla più profonda a quella più

superficiale.

Unità idrogeologica argilloso-sabbiosa (Pleistocene inferiore)

Questa Unità si rinviene nei pozzi con profondità superiore a 130-180 m. E’ costituita da argille e

limi di colore grigio cenere con fossili marini, ai quali sono subordinati livelli sabbiosi di modesto

spessore.

Unità idrogeologica sabbioso-argillosa (Pleistocene inferiore-Pliocene superiore)

Questa Unità (classificata anche come Unità C), rappresenta una successione di sedimenti di

origine continentale spesso indicata come “Argille Villafranchiane”, è costituita da argille e limi di

colore grigio, talora giallo, con frequenti intercalazioni di livelli torbosi e di orizzonti lenticolari sabbiosi,

più raramente ghiaiosi; quest’ultimi sono sede di livelli acquiferi con falde confinate (“terzo acquifero”

di Francani V. e Pozzi R. 1981).

19 / 70

Unità idrogeologica sabbioso-ghiaiosa (Pleistocene medio)



Questa Unità (classificata anche come Unità B), di origine fluvioglaciale, è caratterizzata da una

successione di sedimenti sabbioso-ghiaiosi e sabbiosi, con frequenti intercalazioni lenticolari limoso-

argillose.

Tali depositi sono presenti nell’area milanese al disotto dell’Unità ghiaioso-sabbiosa più recente,

costituendo la parte basale dell’acquifero tradizionale, ad una profondità di 100 m circa (“secondo

acquifero” di Francani V. e Pozzi R. 1981).

Unità idrogeologica ghiaioso-sabbiosa (Pleistocene superiore e Olocene)

Questa Unità (classificata anche come Unità A) si sviluppa dal piano campagna fino ad una

profondità di 40 m circa ed è costituita da ghiaie e sabbie, talora cementate, con rare intercalazioni

argillose, che aumentano in quantità e spessore nella parte meridionale della città. Essa è correlabile

con le ultime fasi dell’espansione glaciale quaternaria (fluvioglaciale del Wurm) e con episodi

alluvionali recenti e attuali; numerosi Autori hanno identificato questa litozona come una successione

caratterizzata dalla netta prevalenza di litotipi grossolani e dal limitato spessore e continuità laterale

degli orizzonti a tessitura più fine.

Lo spessore saturo dei depositi dell’Unità ghiaioso-sabbiosa (“primo acquifero” di Francani V. e

Pozzi R. 1981) è rilevante nella media e bassa pianura dove è presente come falda libera.

Nella Carta idrogeologia annessa al PGT comunale è riportato l’andamento delle isopiezometriche

che indicano una direzione di flusso Sud Est e quota della superficie piezometrica per l’area oggetto di

indagine compresa tra 125÷126 m s.l.m. (dato rilevato nel 2003).

Durante l’esecuzione delle prove penetrometriche si è riscontrata la presenza di acque sotterranee

alla profondità di 11.72 m e di 11.42 m.

Ritenendo di non poter trascurare il fenomeno delle oscillazioni di breve e lungo periodo a cui tale

falda risulta soggetta per ragioni idrologico-idrauliche ed antropiche, si è assunto come livelli di

riferimento una falda di costruzione con soggiacenza di 7 m ed una falda di esercizio (al 2015) con

soggiacenza di 5 m.

Tra le opere di fondazione profonda si prevede la costruzione della galleria artificiale di Cascina

Merlata che presenta lunghezza totale di 975 metri; alla luce delle caratterizzazioni sopra illustrate, e

delle modalità esecutive previste soprattutto per la realizzazione della galleria, dove è previsto il

confinamento del volume interessato a mezzo della realizzazione di diaframmi, appare necessario

chiarire che:

• la realizzazione dei diaframmi avverrà a campioni successivi e quindi non interromperà in alcun

modo, dati anche gli elevati valori di permeabilità, di trasmissività e di saturazione

dell’acquifero superficiale, la circolazione e il deflusso in senso N-S della falda rilevata che, si

ricorda, si estende fino a – 40 ca da piano campagna,;

• anche dopo la realizzazione dell’opera, le vie d’acqua non saranno interrotte in quanto il

grande spessore dell’acquifero non interessato, perché sottostante, dal volume di terreno di

lavoro, e la significativa permeabilità dei terreni naturali, permetteranno il continuo deflusso

per sifonamento al disotto delle opere realizzate;

• che per le caratteristiche idrogeologiche su riportate si sconsiglia l’utilizzo della bentonite quale

additivo di sostentamento e rimozione dei fanghi di perforazione.

20 / 70

7 GEOLOGIA E GEOMORFOLOGIA

7.1 Inquadramento geologico - geomorfologico



L’assetto geologico-geomorfologico oggi osservabile in questa area della Pedemontana Lombarda è

il risultato del susseguirsi di cicli di erosione e di deposito corrispondenti ad un’alternanza di fasi

glaciali e interglaciali che si sono succedute fino ai giorni nostri e che hanno dato origine ad una tipica

morfologia a cordoni morenici (visibili nella zona dell’Alta Pianura Lombarda) e a terrazzi (visibili nella

Media e Bassa Pianura Lombarda).

In particolare il comune di Milano è geologicamente caratterizzato dalla presenza di una

successione di depositi superficiali quaternari appartenenti ai sistemi deposizionali fluviali e

fluvioglaciali con sottostanti sedimenti plio-pleistocenici (costituiti da argille d’origine marina con rare

sabbie e ghiaie riscontrabili nel territorio solo nei pozzi idropotabili di profondità maggiore di 100

metri), di seguito descritti in successione cronologica dal più antico al più recente1 e riprodotti

nell’annesso Elaborato 1 (Carta Litologico - Geomorfologica),

Diluvium Antico (Fluvioglaciale Mindel Auct.)

I depositi che caratterizzano il Diluvium Antico sono riferibili ad un ambiente deposizionale

alluvionale di piana fluvioglaciale, caratterizzata dalla presenza di corsi d’acqua a canali intrecciati, da

un punto di vista cronostratigrafico sono associati a età contemporanee o immediatamente successive

alle fasi glaciali quaternarie più antiche (Mindel Auct.).

Sono costituiti da ghiaia a supporto di matrice sabbioso-argillosa di colore giallo-ocra, caratterizzate

da un alto grado di selezione, disposte in lenti suborizzontali o leggermente inclinati, inglobanti ciottoli

poligenici arrotondati.

Superficialmente è presente, con spessore di alcuni metri, un orizzonte di alterazione dal tipico

colore rossastro, prodotto da fenomeni di ossidazione, decalcificazione e argillificazione.

Questa Unità affiora marginalmente a Nord del territorio comunale dove è rappresentata da

depositi ghiaioso-sabbiosi (Unità G3) . Verso Ovest è a contatto con i depositi del Diluvium Medio

(Auct.), mentre a Sud e a Est è rilevabile al di sotto delle alluvioni del Diluvium Recente.

Diluvium Medio (Fluvioglaciale Riss Auct.)

I depositi che caratterizzano il Diluvium Medio sono associati ad un ambiente deposizionale

alluvionale simile a quello del Diluvium Antico ma cronologicamente posteriore, attribuibile al Riss

Auct.. Sono costituiti da sedimenti ghiaiosi con ciottoli molto arrotondati, immersi in abbondante

matrice argilloso-sabbiosa di colore giallo-marrone; il grado di alterazione dei sedimenti varia da

medio ad elevato. Localmente le ghiaie sono ricoperte da un orizzonte limoso e limoso-sabbioso.

Diluvium Recente (Fluvioglaciale Wurm Auct.)

21 / 70



I depositi che caratterizzano il Diluvium Recente sono frutto di episodi di sedimentazione

fluvioglaciale e fluviale delle ultime fasi glaciali (Wurm Auct.). Costituiti da ghiaia sabbiosa (Unità G1),

formano il cosiddetto “livello fondamentale della pianura” ed affiorano con continuità sull’intero

territorio comunale, interrompendosi solo in corrispondenza del terrazzo pleistocenico della valle del

Fiume Lambro. Su scala regionale da un punto di vista tessiturale, evidenziano una natura meno

uniforme di quelle precedentemente descritte, con un progressivo aumento delle componenti

granulometriche fini da Nord verso Sud.

Alluvioni recenti e attuali

A questa Unità sono attribuiti i depositi che affiorano in corrispondenza degli alvei dei corsi

d’acqua. Sono costituiti da ghiaie e ghiaie sabbiose con locali intercalazioni di livelli sabbioso-limosi

legati a fenomeni di esondazione.

Per l’interpretazione litostratigrafia e cronostratigrafica dei depositi presenti nell’area di indagine si

è fatto riferimento alle denominazioni tradizionali, sopra descritte, come riportate nello studio delle

“Componenti geologica, idrogeologica e sismica del Piano di Governo del Territorio” del comune di

Milano.

In cui si evidenzia che ai depositi del Diluvium Recente, che formano il cosiddetto “livello

fondamentale della pianura” , e che caratterizzano l’area oggetto della presente indagine,

corrispondono i depositi del Sintema di Bulgarograsso (Pleistocene medio-superiore), compresi nel

Supersintema di Besnate e marginalmente quelli del Sintema di Cantù (Pleistocene superiore).

L’area indagata è pertanto contraddistinta da depositi fluvioglaciali appartenenti al cosiddetto

“livello fondamentale della pianura” (Diluvium Recente), secondo la nuova classificazione

appartenenti ai depositi del Sintema di Bulgarograsso (Pleistocene medio-superiore) caratterizzati da

ghiaie a matrice sabbiosa e, marginalmente, a quelli del Sintema di Cantù (Pleistocene superiore),

caratterizzati da ghiaie a matrice sabbiosa con intercalazioni di sabbie, sabbie limose e limi sabbiosi.

Dal punto di vista morfologico, l’area in esame si inquadra nella media pianura alluvionale, in cui

sono riconoscibili solo i terrazzi fluviali attuali, anche se parzialmente obliterati dall’attività antropica di

rimodellamento.

In tale contesto l’antropizzazione incide profondamente sui processi morfogenetici naturali,

soprattutto con il controllo della circolazione idrica superficiale e l’impermeabilizzazione del suolo. Un

ulteriore modifica antropica indotta sul territorio deriva dallo sfruttamento a fini estrattivi di cave di

ghiaia e sabbia successivamente riempite.

All’interno dell’area oggetto è collocata un’ampia area adibita ad ex cava ora riempita, in tale zona

sono pertanto attesi materiali di riporto di varia natura .

Nel corso del rilievo effettuato nel sito oggetto di indagine non si sono evidenziati processi

morfogenetici significativi in atto o potenziali e può pertanto essere considerato stabile e non soggetto

a dissesti.

7.2 Indagine geologico-geotecnica

L'indagine geologico - geotecnica è consistita nell'esecuzione di n°2 prove penetro metriche

dinamiche continue (S.C.P.T.) , n°2 sondaggi geotecnici ( con acquisizione di campioni per analisi

geotecniche e ambientali) e di n°2 MASW.

22 / 70



Le prove, ubicate in prossimità del Cimitero Maggiore in corrispondenza delle gallerie artificiali in

progetto (con prova P1 in affiancamento al sondaggio S2), sono state spinte fino ad una profondità

massima di 18.20 m dal p.c. nella prova P2.

prova:

Nella tabella di seguito, vengono riassunte le profondità massime raggiunte durante ciascuna

N. Profondità max (da p.c) Profondità falda

(da p.c)

1 17.60 11.72

2 18.20 11.42

Durante l’esecuzione delle prove si è riscontrata la presenza di acque sotterranee alla profondità di

11.72 m nella prova penetro metrica P1 e di 11.42 m nella prova P2.

I sondaggi geotecnici in numero di due, di cui S1 in corrispondenza del cavalcaferrrovia in progetto

e S2 delle gallerie artificiali prossime al Cimitero Maggiore, sono stati condotti, a carotaggio continuo,

Ø 101 mm, foro rivestito Ø 127 mm, con sonda SM140 fino alla profondità di 30.00 m.

All’interno del foro di sondaggio sono state effettuate, ad intervallo di profondità di 3 metri circa,

prove penetro metriche di resistenza alla penetrazione secondo SPT (Standard Penetration Test) per la

determinazione dello stato di addensamento dei terreni testati e per la resa dei loro principali

parametri geotecnici.

Durante l’esecuzione del sondaggio S2 si è eseguita una prova di permeabilità secondo Lefranc a

carico variabile, realizzando una tasca di 0.50 m tra le profondità di 23.5÷24.0 m. Con questa prova

si è misurata la conducibilità idraulica (permeabilità) del terreno nell’intorno del foro di sondaggio.

Durante l’esecuzione dei sondaggi, si sono prelevati n.4 campioni di terreno, tra le profondità di

10.00÷11.00 m (campione A1) e di 25.00 m (campione B1) per il sondaggio S1 ed alla profondità di

7.00 m (campione A2) e tra 16.00÷17.00 m (campione B2) per il sondaggio S2, consegnati al

laboratorio per le analisi granulometriche, la classificazione e il controllo di alcuni parametri chimico-

ambientali.

A completamento della campagna di indagine sono state eseguite n°2 MASW, M1 lungo le gallerie

artificiali prossime al Cimitero Maggiore e M2 lungo il viadotto in progetto, finalizzate alla misura

diretta della velocità equivalente delle onde di taglio Vs30 per la determinazione della categoria

sismica di appartenenza dei terreni del sottosuolo.

I risultati dell’indagine MASW evidenziano valore di Vs30 pari a 318 m/s per la M1 (eseguita presso

le gallerie artificiali) ed a 353 m/s per la M2 (eseguita presso il viadotto), pertanto i terreni di

fondazione ricadono in categoria di suolo C.

7.3 Caratterizzazione litologica e geologica

Dal punto di vista morfologico, l’area in esame si inquadra nella media pianura alluvionale, in cui

l’antropizzazione ha inciso profondamente sui processi morfogenetici naturali. In fase di sopralluogo

23 / 70



non si sono evidenziati processi morfogenetici significativi che possano direttamente interessare le

opere in progetto ma solamente scarpate di rimodellamento di natura antropica.

I due sondaggi eseguiti hanno confermato la situazione geologica locale, evidenziando la presenza

di depositi appartenenti al “livello fondamentale della pianura” Diluvium Recente (Fluvioglaciale Wurm

Auct.), fino alla profondità massima di 16 m (nel sondaggio S2), costituiti da sabbia ghiaiosa e ghiaia-

sabbiosa poligenica con matrice limosa e sottostante sabbia-ghiaiosa da limosa a limoso-sabbiosa

localmente debolmente argillosa.

Dalle informazioni acquisite da precedenti studi/indagini effettuati nell’area si è evidenziato in

prossimità del Cimitero Monumentale un’ampia area adibita ad ex cava ora riempita; in tale zona sono

pertanto attesi materiali di riporto di varia natura .

7.4 Caratterizzazione sismica

La classificazione sismica del territorio nazionale e le normative tecniche per le costruzioni in zona

sismica sono regolate dalle norme contenute nella O.P.C.M. n. 3274/2003 del 23.03.2003, pubblicata

sulla G.U. n. 105 dell’8 Maggio 2003.

Sulla base dei “Criteri generali per l’individuazione delle zone sismiche e la formazione e

l’aggiornamento degli elenchi e delle medesime zone”, il territorio comunale di Milano è classificato in

zona sismica 4 con accelerazione massima del sottosuolo compresa tra 0.025g e 0.050 g (Zona a

bassa sismicità), come riportato nella DGR 8/7374 del 28.05.2008.

La sismicità del territorio è legata alla sola presenza di attività neotettonica, intendendo con questo

termine i movimenti tettogenetici relativi al periodo compreso tra il Pliocene e l’attuale (cioè negli

ultimi 5.2 milioni di anni).

I massimi valori storicamente registrati nell’area milanese sono in ogni caso coerenti con i più

recenti studi sulla pericolosità sismica del territorio nazionale, nei quali vengono definiti i seguenti

valori degli indicatori di pericolosità con probabilità di superamento pari al 90% dei casi in 50 anni

(G.N.D.T. e S.S.N. 1999):

- accelerazione orizzontale di picco amax. 0.025-0.050 g

- intensità macrosismica IM.C.S. VI.

Al territorio comunale di Milano, ricadente in Zona sismica 4, è stato attribuito un valore di ag pari

a 0.15 g.

L’elemento di conoscenza primario per la determinazione delle azioni sismiche è la “pericolosità

sismica di base” del sito.

La sismicità di base del sito è definibile in funzione del valore assunto dall’accelerazione massima

attesa ag su suolo rigido con superficie topografica orizzontale per eventi con tempo di ritorno di 475

anni e probabilità di superamento del 10% in 50 anni (valore standard assunto dalla normativa italiana

e da molte normative internazionali per definire il livello di scuotimento da utilizzare), in

corrispondenza dei nodi di un reticolo di riferimento nazionale.

Ai fini delle Nuove Norme Tecniche (NTC) le forme spettrali sono definite, per ciascuna delle

probabilità di superamento nel periodo di riferimento PVR, a partire dai valori dei seguenti parametri

su sito di riferimento rigido orizzontale:

ag = accelerazione orizzontale massima attesa su sito di riferimento rigido

24 / 70



Fo = valore massimo del fattore di amplificazione dello spettro in accelerazione orizzontale

Tc* = periodo di inizio del tratto a velocità costante dello spettro in accelerazione orizzontale

Le Norme Tecniche delle Costruzioni definiscono inoltre il periodo di riferimento VR = VN * CU,

dove VN è la vita nominale dell’edificio e CU è il coefficiente d’uso ricavato dalla Classe dell’edificio in

progetto.

Nel caso specifico, alle opere in progetto viene attribuita Classe 3, poichè comprese (come

riportato nelle N.T.C.) nella categoria delle “grandi opere, ponti, opere infrastrutturali e dighe di grandi

dimensioni o di importanza strategia”, per le quali si attribuisce VN > 100 anni.

Inoltre, essendo comprese nella Classe d’uso IV (“costruzioni con funzioni pubbliche o strategiche

importanti”) CU = 2.0, pertanto VR > 200 anni.

Con l'entrata in vigore del D.M. 14 gennaio 2008, la stima della pericolosità sismica viene definita

mediante un approccio “sito dipendente” e non più tramite un criterio “zona dipendente”.

Ai fini dell’azione sismica di progetto, sulla base degli esiti delle due MASW eseguite (valori di Vs30

compresi tra 318÷353 m/s) , all’area di indagine è stata attribuita categoria di sottosuolo di tipo C

(“depositi di terreni a grana grossa mediamente addensati o terreni a grana fina mediamente

consistenti, con spessori superiori a 30 m, caratterizzati da un graduale miglioramento con la

profondità”), come da tab. 3.2.II delle NTC 2008.

Per la definizione della categoria topografica si richiama la tab. 3.2IV delle NTC, sulla base della

quale all’area in esame è attribuibile categoria T1 , essendo in presenza di aree pianeggianti.

Il modello di riferimento per la descrizione del moto sismico in un punto della superficie del suolo è

costituito dallo spettro di risposta elastico.

Spettro di risposta elastico in accelerazione delle componenti orizzontali.

Indicato con S tiene conto della categoria di sottosuolo e della categoria topografica riferite al sito

mediante la relazione S = SS*ST essendo SS = amplificazione stratigrafica ed ST = amplificazione

topografica.

Tab.3.2.V NTC 2008 – Espressioni di SS ed Cc

CC = coefficiente in funzione della categoria del suolo

Tab.3.2.VI NTC 2008 – Valori massimi del coeff. di amplificazione topografica ST

Spettro di risposta elastico in accelerazione delle componenti verticale

Tab.3.2.VII NTC 2008 – Valori dei parametri dello spettro di risposta elastico della componente

verticale

Spettro di risposta elastico in accelerazione delle componenti orizzontali

Tab.3.2.VIII NTC 2008 – Valori dei parametri TE e TF (relativi allo spettro di risposta elastico della

componente orizzontale)

I dati sono stati processati con il software Geostru dedicato per la determinazione dei parametri

sismici; nella pagina seguente vengono riportati i valori calcolati.

Essendo:

• Kh = coefficiente di accelerazione sismica orizzontale

• Kv = coefficiente di accelerazione sismica verticale

• Amax = accelerazione orizzontale massima attesa al sito

25 / 70



• Beta = coefficiente di riduzione dell’accelerazione massima attesa al sito, funzione della

tipologia dell’opera, della categoria del suolo di fondazione e del valore ag atteso.

8. GEOTECNICA

8.1 Liquefazione

Il fenomeno della liquefazione comporta una diminuzione della resistenza di taglio e/o di rigidezza

causata dall’aumento della pressione interstiziale in un terreno saturo, non coesivo, durante lo

scuotimento sismico, tale da generare deformazioni permanenti significative o persino l’annullamento

degli sforzi efficaci nel terreno; tale situazione si manifesta in presenza di sabbie sciolte sature.

La natura sabbioso-ghiaiosa dei depositi presenti nell’area di indagine, non riferibili a fusi

granulometrici critici, escludono a priori ogni criticità: pertanto le caratteristiche dell’area rispetto a

questa problematica rientrano nelle circostanze espresse ai punti 4 (non sono sabbie pulite) e 5 (non

ricadono interamente nel fuso granulometrico critico) delle NTC, capitolo 7.11.3.4.2 “Esclusione della

verifica a liquefazione”.

8.2 Il modello geotecnico

L’area in esame è caratterizzata dalla presenza delle seguenti Litozone identificate sulla base di

similari valori di NSPT, a partire da piano campagna:

• LITOZONA A: presente a partire dal piano campagna, fino alla profondità massima di 12.0 m

circa (sondaggio S2), mediamente addensata (DR=41÷42.5), è costituita da materiale

ghiaioso - sabbioso .

• LITOZONA B: presente in spessore medio di 10.0 m circa, fino alla profondità massima di 20.0

m circa (sondaggio S2), compatta (DR=79÷81), è costituita da materiale sabbioso-

ghiaioso/ghiaioso - sabbioso .

• LITOZONA C: presente a partire dalla profondità di 15.0 m (sondaggio S1) e 20.0 m circa

(sondaggio S2) , addensata (DR=65), è costituita da materiale ghiaioso - sabbioso e sabbioso-

ghiaioso con ciottoli. Al contatto con la Litozona B sono presenti lenti le cui caratteristiche sono

riconducibili alla Litozona A.

Durante l’esecuzione dei sondaggi geotecnici è stata riscontrata la presenza di una falda acquifera

alla profondità di 14.00 m nel sondaggio S1 e di 11.60 m nel sondaggio S2.

Secondo quanto disposto dalle Norme Tecniche, i parametri meccanici devono essere trattati in

maniera statistica, adottando valori a cui sia associata una probabilità di superamento non superiore a

5% (2.3 – NTC2008), ottenendo parametri definiti “caratteristici”.

Nel nostro caso essendo i parametri assunti dalla bibliografia come valore medio, appare

giustificato assumere:

Φnominale = Φk (caratteristico)

26 / 70



Sulla base di usuali correlazioni, utilizzate nella bibliografia geotecnica, ai materiali presenti in situ,

tenuto conto in via cautelativa di un possibile stato di alterazione degli stessi, possono essere

assegnati i sotto riportati parametri geotecnici medi .

Nella seguente tabella sono riportati i valori dei parametri geotecnici definiti per ciascuna unità

calcolati mediante le più note e diffuse correlazioni, basate sui dati SPT normalizzati.

dove:

LITOZONA

A: depositi mediamente

addensati

NSPT di

riferim.

(*)

40 79÷81 35 2.12 0.0

c: depositi addensati 20÷30 65 33 2.05 0.0

NSPT = numero di colpi SPT correlati

DR = densità relativa

(*) = vengono assunti cautelativamente come riferimento i valori medi minimi della

campagna effettuata

У (T/m3) = peso di volume saturo del terreno

Ø (°) = angolo di attrito efficace

C (kg/cmq) = coesione

Per la determinazione del grado di permeabilità dei terreni in situ è stata eseguita nel sondaggio S2

una prova di permeabilità del tipo Lefranc, a carico variabile, realizzando una tasca tra le profondità di

23.50÷24.00 m.

La prova di permeabilità Lefranc, a carico variabile, consiste nella rilevazione dell’abbassamento nel

tempo della colonna d’acqua nel foro di sondaggio.

Le risultanze delle prove di permeabilità sono lette in termine di calcolo del coefficiente K il cui

valore è direttamente rapportabile al grado di permeabilità. Il valore sperimentale (vedi relazione

geologica) Tale valore appare significativamente basso e sicuramente non rappresentativo , in termini

di permeabilità e trasmissività, degli strati interessati dalle opere. Analizzando la stratigrafia del

sondaggio S2, alla quota di prova si è attraversato un livello argilloso locale ed episodico, che ha

condizionato il risultato della prova stessa.

Nell'area della media pianura i valori di trasmissività noti dalla bibliografia tecnica e citati anche

nella componente idrogeologica del Piano di Governo del Territorio di Milano, sono di circa 2 x 10-2 –

4 x 10-2 m2/s; questi si mantengono relativamente elevati anche procedendo verso i settori più

meridionali della Provincia di Milano, nonostante una progressiva diminuzione della granulometria,

dove si riscontra una trasmissività di 8 x 10-3 - 1 x 10-2 m2/s.

27 / 70

Si ritiene quindi corretto assumere un valore caratteristico dell’area pari a :

10 -2 m/s < K < = 10 -3 m/s



All’esterno dell’area interessata dalle opere, è presente un discreto numero di pozzi anche con

profondità superiore ai 70 m, che prelevando acque da tempo prolungato, hanno permesso di

determinare (vedi PGT – Comune di Milano) numerosi valori di trasmissività, ottenendo una carta

d’interpolazione che soddisfacesse le necessità di una modellazione matematica del flusso idrico

sotterraneo.

I valori variano nell’area Milanese in un intorno di:

I valori di trasmissività decrescono in senso N-S.

2x10 -2 m2 /s

9. VERIFICA DELL’INTERESSE ARCHEOLOGICO

Per descrizione dettagliata degli aspetti legati alla verifica dell’interesse archeologico si rimanda allo

specifico elaborato allegato al presente Progetto Preliminare.

10. IL PROGETTO STRADALE

10.1 Descrizione del tracciato e sue caratteristiche geometrico funzionali

L’intervento in progetto si sviluppa per circa 3,5 km con andamento prevalentemente est - ovest

nell’area a nord di Milano, e va ad interessare i territori dei comuni di Milano e Pero.

Il progetto consiste nella realizzazione di una bretella di collegamento tra la S.S. n. 11 “Padana

Superiore” in località Molino Dorino e l’Autostrada A8 “dei Laghi”.

Le interferenze con corsi d’acqua, tracciati stradali e ferroviari sono risolte mediante la

sopraelevazione o il sottopassaggio del nuovo tracciato con realizzazione di una galleria artificiale e di

un lungo tratto in viadotto; linee impiantistiche sia aeree che interrate sono numerose e individuate

negli specifici elaborati grafici di progetto a cui si rimanda.

Il tracciato è stato suddiviso in tratte in ragione della presenza degli svincoli sulla viabilità

esistente:

• Tratto 1: da inizio intervento (Molino Dorino) alla rotatoria di Cascina Merlata con sezione tipo

cat. D urbana di scorrimento;

• Svincolo RFI Certosa: di collegamento tra il segmento al punto precedente e quello (tratto 2)

sulle aree EXPO e scavalco delle aree RFI Certosa; sezione tipo caratteristica rampa mono

senso (a singola e doppia corsia) ;

28 / 70



• Tratto 2: in sede sulla attuale via Stephenson e l’area di EXPO con sezione tipo cat. D urbana

di scorrimento;

• Svincolo A8: sul tratto autostradale con geometria a salto di montone; sezione tipo

caratteristica rampa mono senso (a singola e doppia corsia).

10.2 Elementi salienti a carattere generale

L’infrastruttura è progettata secondo la categoria D, urbana di scorrimento del D.M. 5/11/2001

“Norme funzionali e geometriche per la costruzione delle strade” con piattaforma a doppia direzione a

due corsie per senso di marcia per una larghezza complessiva di 19,25 m (con esclusione dei

marciapedi laterali).

Le caratteristiche plano-altimetriche del tracciato, (tratti 1 e 2) garantiscono il rispetto del

diagramma delle velocità di progetto che, per detta categoria di strada, risulta compreso fra 50 e 80

km/h.

Le aree di svincolo sono state progettate in coerenza con i requisiti contenuti nel recente D.M.

19/04/2006 “Norme funzionali e geometriche per la costruzione delle intersezioni stradali”. Le

caratteristiche plano-altimetriche del tracciato, (tratt 1 e 2) garantiscono il rispetto del diagramma

delle velocità di progetto che, per detta categoria di strada, risulta compreso fra 25 e 60 km/h.

La viabilità minore, costituita dal ripristino di via Stephenson è stata progettata con riferimento alla

categoria F1e – Extraurbana Locale del D.M. 5.11.2001 “Norme funzionali e geometriche per la

costruzione delle strade”, a semplice carreggiata di larghezza da 9,00 m, con una corsia per senso di

marcia e banchine laterali.

10.3 Descrizione del tracciato

Di seguito si dà una descrizione del tracciato con riferimento alla suddivisione in tratte, con senso

di percorrenza da ovest verso est .

I criteri di tracciamento adottati nella definizione del tracciato sono stati:

• la piena rispondenza dell’asse stradale ai criteri geometrici di composizione del tracciato

secondo quanto previsto dalla normativa vigente per la progettazione d’infrastrutture

stradali (D.M. 5/11/2001 e successivi aggiornamenti);

• il mantenimento del corridoio individuato nei Piani Regolatori dei comuni interessati (Milano

e Pero);

• i vincoli altimetrici individuati dalla presenza delle infrastrutture interferenti (“Autostrada

A4”, “Linea FS”, “Autostrada A8”);

• il contenimento della frammentazione delle proprietà, riducendo al minimo la formazione di

aree intercluse e reliquati;

• il mantenimento della permeabilità nell’area “EXPO 2015”.

29 / 70

10.3.1 Tratto 1 – Molino Dorino Rotatoria Merlata



Il tracciato in progetto si sviluppa, a partire dall’asse della S.S. n. 11, riprendendo l’allineamento

esistente per un tratto di 112 m circa. Oltre tale progressiva ha inizio il vero proprio intervento che

con una curva di raggio 600 m in destra si porta in corrispondenza dell’attuale a rotatoria antistante la

stazione della metropolitana di Molino Dorino.

Successivamente, con un tratto rettilineo di piega verso sud ovest con una curva di raggio 600 m e

successivamente con un tratto rettilineo di 252 m sorpassa la S.S. n. 33 “del Sempione” (via

Gallaratese) per piegare verso ovest con un curva di raggio 800 m portandosi in un varco tra

l’edificato in corrispondenza di via Monti in Comune di Pero.

Dalla progressiva Km. 1+230 circa con un tratto rettilineo di 541 m termina il Tratto 1 in

corrispondenza della rotatoria Merlata.

Da un punto di vista altimetrico il Tratto 1 si caratterizza per una livelletta che sino alla progressiva

di progetto Km. 0+510 si mantiene a piano campagna in leggero rilevato (max 1,50 m);

successivamente con un flesso verticale (raggi 2650 e 3000 m), evitando il sottopasso ciclo-pedonale

esistente e il tratto interrato del torrente Olona, si porta in trincea per sottopassare la S.S. n. 33 “del

Sempione”.

La livelletta della Galleria Merlata, pensata con pendenze che consentano il deflusso delle acque

verso gli imbocchi, si caratterizza per tratti omogenei ad una quota variabile sotto l’attuale piano

campagna tra – 11 e – 8 m. Il tratto complessivamente presenta pendenze pseudo orizzontali (0,50 %

e -0,15%) con un raccordo verticale di raggio 30’000 m a circa due terzi dello sviluppo del manufatto

interrato.

Le livellette descritte hanno consentito di risolvere le interferenze con la viabilità esistente (S.S. 33

“del Sempione”, Via Monti) e con le quote della futura urbanizzazione dell’AdP di Cascina Merlata (141

m s.l.m.).

La livelletta ha fine in corrispondenza della rotatoria di Cascina Merlata che con due tratti coperti

realizza lo svincolo ad est dell’insediamento in previsione.

10.3.2 Svincolo RFI Certosa

Il tratto di svincolo RFI Certosa ha caposaldo d’inizio in corrispondenza della fine del Tratto 1 e

sviluppo complessivo di 628 m.

A partire dalla progressiva Km. 0+000 con un flesso planimetrico (raggi 287 e 252 m) passa le aree

dello scalo ferroviario e si porta sull’allineamento dell’attuale via Stephenson che viene pertanto

dismessa.

Dal punto di vista altimetrico a partire dal precedente tratto interrato, necessario a realizzare la

rotatoria a due livelli, il tracciato si riporta a piano campagna con una pendenza del 2,17% in

corrispondenza dell’attuale lago dei tigli di cui si prevede il tombamento; successivamente con raggi

verticali (2650 m concavo e 3500 m convesso) consente di scavalcare le aree dello scalo con un

franco minimo all’intradosso dei viadotti di 7,30 m dal piano del ferro.

Oltre le tangenti planimetriche il tracciato rimane ad una quota di circa 11,00 m sull’attuale piano

campagna con una livelletta che, nel tratto successivo, consente lo scavalcamento dell’Autostrada A4.

30 / 70

10.3.3 Tratto 2 – Area Expo



Questo tratto ha caposaldo d’inizio alla progressiva Km. 0+630 e si mantiene per tutto lo sviluppo

sull’allineamento di via Stephenson piegando con un ampio raggio (3500 m) verso est per consentire,

in area di svincolo, l’ultimo attraversamento dell’autostrada A8 per quanto possibile perpendicolare

all’asse e l’innesto sulla stessa.

Il tratto ha sviluppo pari a 510 m ad una quota pressoché uniforme di 11,50 m sull’attuale piano

campagna; la livelletta adottata, infatti, presenta una lieve pendenza verso lo scalo ferroviario di

Certosa (0,17%) al fine di garantire lo smaltimento delle acque di piattaforma.

10.3.4 Svincolo A8

L’ultimo segmento funzionale denominato “svincolo A8” presenta una geometria a salto di montone

con le manovre da e verso Varese funzionali al collegamento con l’asse autostradale A8.

I rami si caratterizzano per l’adozione di raggi planimetrici di 287,50 m (direzione A8) e 292 m

(direzione Tangenziale Ovest).

Dal punto di vista altimetrico si adottano raggi di 2000 m convesso e di 1600 m concavo con

pendenze comprese tra 5 e 6%.

10.4 Sezioni tipo

La sezione tipo adottata dal progetto, per i tratti 1 e 2, rientra nella categoria “D” ambito urbano

della classificazione introdotta dalla nuove “Norme funzionali e geometriche per la costruzione delle

strade”, approvate con Decreto del Ministero dei Lavori Pubblici prot. n°3500 in data 04.06.01 nella

quale in ragione delle caratteristiche funzionali non è previsto il marciapiede a margine.

La velocità di progetto della strada varia fra un minimo di 50 Km/h e un massimo di 80 Km/h;

conseguentemente gli elementi plano-altimetrici del tracciato sono stati progettati in base a tale

intervallo di velocità.

La pendenza trasversale della piattaforma è prevista pari al 2,5% in rettifilo, mentre in curva si

raggiunge la pendenza massima consentita dalla Normativa del 6,0 % lungo tutte le curve dell’asse

autostradale.

La sezione tipo adottata è pertanto a due corsie per senso di marcia, con organizzazione delle

carreggiate come segue:

• corsie da 3,25 m ciascuna, per sorpasso e marcia normale;

• margine laterale da 1,00 m;

• arginello da 1,25 m munito di dispositivo di ritenuta tipo guard-rail laterale in rilevato, ed in

corrispondenza di eventuali punti ritenuti ad alto rischio;

• margine interno corrente minimo da 4,25 m composto da due banchine pavimentate da

0,50 e spartitraffico da 3,25, attrezzato con barriere di new jersey rispondenti ai requisiti di

legge. Ne risulta una piattaforma a due corsie di larghezza minima, a meno degli

allargamenti in curva per le visuali libere, è pari a 19,25 m.

Sezione tipo corrente

31 / 70



Al fine di garantire la continua osservanza delle verifiche di visibilità laddove necessario sono stati

previsti idonei allargamenti della piattaforma; il valore e l’estensione di detti allargamenti risulta

esplicitato negli allegati da 3.14.1 a 3.14.3 “Verifica di rispondenza del progetto al DM 05.11.2001”.

La piattaforma pavimentata come descritta viene mantenuta inalterata per tutte le varie tipologie

della sede stradale: rilevato, trincea tra diaframmi e galleria artificiale.

In caso di corsie di accelerazione e decelerazione sempre in destra alla singola carreggiata è

prevista l’aggiunta di una corsie da 3,50 m e realizzazione di una banchina pavimentata da 1,50.

In presenza di piazzola di sosta si prevede l’allargamento della piattaforma di ulteriori 2,50 m.

Planimetricamente, le piazzole sono previste all’interno della Galleria Merlata, una per senso di

marcia e sono composte da un tratto di 15 m parallelo all’asse e due aghi di chiusura di 15 m

ciascuno, per un totale di 45 m.

Le scarpate in rilevato sono previste con pendenza al 2/3 inerbite superficialmente stendendo una

coltre superficiale spessa 30 cm. La protezione del piede del rilevato o della testa scarpa in trincea

viene garantita per mezzo di fossi di guardia in terra o rivestiti.

Per altezze del rilevato superiori a 5,00 metri, si prevede la realizzazioni di una banca intermedia di

2.00 per garantire la stabilità del corpo stradale.

10.4.1 Svincolo RFI Certosa e A8

I tratti indicati adottano tipologie di piattaforma così assimilabili:

RAMPE MONOSENSO A CORSIA SINGOLA: La piattaforma pavimentata risulta avere una larghezza

pari a 6,50 m costituita da banchina in sinistra pari a 1,00 m, corsia di 4,00 m e banchina in destra

pari a 1,50 m. Nei tratti in rilevato la piattaforma pavimentata è completata da arginelli in terra di

larghezza pari a 1,25 m su cui trova alloggiamento la barriera di sicurezza laterale di tipo metallico.

Nei tratti in trincea, la carreggiata è fiancheggiata su entrambi i lati da una cunetta in cls di larghezza

pari a 1.00 m. Le scarpate in rilevato ed in trincea sono previste con pendenza al 2/3 e inerbite

superficialmente stendendo una coltre superficiale spessa 30 cm. La protezione del piede del rilevato o

della testa scarpa in trincea viene garantita costruendo fossi di guardia in terra o rivestiti.

RAMPE MONOSENSO A DOPPIA CORSIA: La piattaforma pavimentata risulta avere una larghezza

pari a 9,00 m costituita da due corsie di marcia di 3,25 m ciascuna e da banchine pavimentate in

sinistra e destra pari a 1,00 m.

Per quanto riguarda gli elementi marginali su sede naturale, si sono adottati gli stessi criteri e

geometrie esposti per la sezione della rampa monosenso ad corsia singola.

ROTATORIE DI SVINCOLO: la piattaforma pavimentata ha una larghezza totale pari a 8,00 m,

composta da anello di circolazione da 7,00 m affiancato da due banchine di larghezza pari a 0,50 m.

La piattaforma è completata all’esterno da un arginello inerbito di larghezza pari a 1,00 m.

L’isola centrale viene modellata con terreno di riporto proveniente dagli scavi e arredata a verde

per mezzo specie arboree ed arbustive. Lungo il perimetro esterno sono previsti elementi marginali

analoghi a quelli adottati per il tracciato principale: nelle situazioni in rilevato è presente un arginello

inerbito di larghezza pari a 1.25 metri mentre nei tratti in trincea è inserita una cunetta alla francese

affiancata da un arginello inerbito di 0.50 metri di larghezza. Le scarpate sono realizzate con pendenza

al 3/2 e rivestite da uno strato di terreno vegetale dello spessore di 30 cm.

32 / 70



La velocità di progetto varia fra un minimo di 25 Km/h e un massimo di 60 Km/h; gli elementi

plano-altimetrici sono stati progettati in base a tale intervallo di velocità.

10.4.2 Via Stephenson

Il ripristino della viabilità dismessa si caratterizza per una sezione tipo “F1 Extraurbana Locale” con

piattaforma stradale risulta avere larghezza pari a 9,00 metri costituito da 2 corsie di marcia con

larghezza pari a 3,50 metri, banchina laterale da 1,00 m e arginello erboso di larghezza 1,25 m. In

corrispondenza del cavalcavia di attraversamento della piattaforma autostradale viene mantenuta la

sezione trasversale corrente, con l’inserimento di due cordoli laterali di larghezza pari a 1,50 m

ciascuno, in cui trovano alloggiamento la barriera metallica e la rete di protezione.

10.5 Barriere di sicurezza

Le barriere di sicurezza inserite lungo il tracciato principale, sui rami di svincolo e sulla viabilità

minore sono individuate sulla base di quanto indicato dal D.M. Min. Infrastrutture Trasporti

21/06/2004, che recepisce ed uniforma la normativa di riferimento italiana agli indirizzi richiamati dalla

normativa Europea in via di definizione .

Dallo studio di traffico si evince che la strada oggetto di intervento sarà interessata da un traffico

con TGM superiore ai 1000 veicoli, con una percentuale di pesante superiore al 15%, pertanto le

barriere di sicurezza sono state progettate considerando un traffico di tipo III.

Ai fini progettuali, nel rispetto delle caratteristiche minime richieste dalla Normativa, si sono

adottate lungo il tracciato principale e lungo i rami di svincolo sono:

barriere bordo laterale: classe H2 classe di livelli di larghezza operativa W6

barriere bordo opera: classe H3 classe di livelli di larghezza operativa W4

barriere spartitraffico: classe H3 classe di livelli di larghezza operativa W6

33 / 70



Per la viabilità secondaria, sulla base dei calibri stradali di progetto, della funzionalità dei singoli

tratti all’interno della rete viabilistica e della tipologia di traffico attesa (tipo III), sono state individuate

le seguenti categorie di barriere stradali:

barriere bordo laterale: classe H2 classe di livelli di larghezza operativa W6

barriere bordo opera: classe H3 classe di livelli di larghezza operativa W4

barriere spartitraffico: classe H2 classe di livelli di larghezza operativa W6

Oltre a queste tipologie, il progetto prevede i terminali di inizio e fine barriera, cuspidi e raccordi (di

qualunque raggio e tipo), gli elementi di transizione tra le differenti tipologie di barriera, le reti di

protezione ove previste (cavalcavia e sottovia), ed eventuali attenuatori d’urto.

Il progetto del posizionamento degli elementi di ritenuta tiene inoltre conto delle caratteristiche

geometriche della sede stradale e della compatibilità dei dispositivi con gli spazi disponibili, le opere di

mitigazione ambientale e gli altri vincoli esistenti in relazione alla larghezza operativa della singola

barriera. Per larghezza operativa si intende la distanza tra il lato della barriera di sicurezza verso il

traffico ed il massimo spostamento dinamico di una qualsiasi componente del sistema “barriera-

veicolo”. A tal proposito si tiene a precisare che entro lo spazio a tergo della barriera individuato dal W

non è possibile inserire ostacoli fissi che possono compromettere il corretto funzionamento delle

barriera stessa. Questo elemento è stato assunto come input progettuale in tutte le fasi dello studio,

con lo scopo di poter definire geometrie stradali, elementi marginali ed opere complementari coerenti

con un approccio integrato alla progettazione stradale.

A tal proposito, ove fosse necessario prevedere delle opere di mitigazione acustica, sono state

inserite barriere di sicurezza con pannello fonoassorbente integrato.

10.6 Pavimentazioni

In funzione delle diverse tipologie di progetto sono state distinte tre diverse situazioni progettuali:

• pavimentazione tratto 1 e 2 e svincoli RFI Certosa e A8;

• rampe di svincolo;

• pavimentazione viabilità locale.

In mancanza di informazioni specifiche sullo stato di conservazione delle varie pavimentazioni, si è

ritenuto corretto prevede la completa demolizione dei pacchetti esistenti e il conseguente completo

rifacimento dei nuovi.

Sui Tratti 1 e 2 oltre che sugli svincoli RFI Certosa e A8 la pavimentazione, prevede uno spessore

globale pari a 65 cm. ed è così composta:

• sottofondazione in misto granulare stabilizzato sp. 25 cm;

• fondazione in misto cementato sp. 20 cm,

• strato di base in conglomerato bituminoso sp. 10 cm;

• binder di collegamento sp. 5 cm;

• tappeto d’usura drenante fonoassorbente con bitume modificato sp. 5 cm.

34 / 70



Per i tratti su opere d’arte, la pavimentazione ha uno spessore pari a 11 cm, così suddiviso:


• tappeto d’usura drenante fonoassorbente con bitume modificato sp. 5 cm.

Per la pavimentazione di via Stephenson e i ripristini della viabilità locale (via Gallaratese, via Piave

e via Monti), sui tratti in sede naturale, è previsto un pacchetto flessibile di spessore totale pari a 47

cm, così suddiviso:

• sottofondazione in misto granulare stabilizzato sp. 20 cm;

• strato di base in conglomerato bituminoso sp. 15 cm;


• tappeto d’usura chiusa sp. 5 cm.

11 LE OPERE D’ARTE

11.1 Galleria artificiale “Merlata” e gallerie artificiali “Rotatoria Merlata

ovest e est”

La galleria artificiale Merlata presenta sviluppo in asse pari a 975 m è realizzata tramite l’utilizzo di

diaframmi e travi prefabbricate.

La galleria, di larghezza totale in asse diaframmi pari a 25.25 m, è composta da due canne divise

da un ritto centrale gettato in opera ognuna di larghezza interna netta pari a 11.32 m, l’altezza interna

libera risulta essere sempre maggiore o uguale a 5.20 m.

Per ogni canna la carreggiata è composta da due corsie da 3.25 m ai lati delle quali sono presenti

due banchine di larghezza rispettivamente pari a 0.50 m (banchina centrale) e 1.0 m (banchina

laterale). Ai lati della zona bitumata è presente un marciapiede di larghezza pari a 2.10 m accostato al

diaframma laterale mentre centralmente è previsto un new jersey a protezione del ritto centrale.

Gli elementi strutturali che compongono la galleria artificiale sono i seguenti:

• Pareti laterali: costituite da diaframmi in c.a. di spessore 0.80 m realizzati con l’ausilio di

fanghi bentonitici, della lunghezza minima di 16.0 m, collegati in testa da un cordolo in c.a.

solidale all’impalcato sovrastante; Come finitura interna si prevede una parete in c.a. di

spessore pari a 40 cm, gettata in opera. Tra la parete interna e il diaframma si interpone il

pacchetto d’impermeabilizzazione in guaina HDPE e geotessuto mettendo al riparo la

sezione interna della galleria da eventuali problemi di infiltrazione. A seguito della presenza

della falda, le pareti vengono vincolate in testa al cordolo superiore dei diaframmi per

contrastare il galleggiamento della struttura mediante l’ancoraggio dei diaframmi stessi nel

terreno e per fornire un vincolo orizzontale agli effetti delle spinte dell’acqua (in fase di

realizzazione dell’opera la spinta della falda sarà contrastata da un tappo di fondo costituito

da colonne compenetranti in jet-grouting diam. 1200, disposte a quinconce con interasse

di 1,00 m, di spessore medio pari a 2 m)

• Platea di fondazione e ritto centrale: la platea di fondazione è realizzata tramite un

solettone in c.a. di spessore 1,00 m gettato direttamente sul terreno con interposizione di

uno strato di calcestruzzo magro di sottofondazione e del pacchetto di

35 / 70



impermeabilizzazione disposto sul piano di imposta della fondazione; a metà della platea

viene realizzato un ritto in c.a. di spessore pari a 80 cm solidale con la platea stessa su cui

poggeranno le travi prefabbricate della copertura.

• Copertura: realizzata con struttura composta da travi in c.a.p. prefabbricate di altezza pari

a 80 cm, (la sezione trasversale della galleria è composta da due travi ognuna di lunghezza

totale pari a circa 12.50 m che poggiano da un lato sui diaframmi laterali e dall’altro sul

ritto centrale) solidarizzate da una soletta in c.a. dello spessore pari a 20 cm e da traversi

di testata gettati in opera insieme al completamento del cordolo di collegamento dei

diaframmi in modo da formare una struttura monolitica e priva di giunti pur mantenendo

per le travi uno schema di appoggio - appoggio.

La struttura descritta è completata da un rivestimento delle pareti laterali e del ritto centrale,

realizzato mediante il ricorso a pannelli in c.a. prefabbricati, opportunamente trattati dal punto di vista

estetico e aventi ottime caratteristiche di durabilità. I pannelli sono utilizzati anche come casseri per il

getto di completamento tra i pannelli stessi ed i diaframmi e per il ritto centrale. E’ inoltre prevista una

controsoffittatura di altezza pari a 1.30 m dove trovano alloggio gli impianti tecnologici necessari per

l’esercizio della galleria (tubi per l’aerazione, cavi elettrici per illuminazione, segnali luminosi, sicurezza,

ecc.).

Sono previste inoltre due uscite di sicurezza realizzate per mezzo di scale situate in adiacenza alla

carreggiata che portano a quota piano campagna come illustrato nella figura.

Le trincee di approccio alla galleria sono realizzate con diaframmi dotati di solettone di fondo e

rivestiti con una contro parete gettata in opera, viene dunque mantenuta la sezione tipo trasversale

della struttura chiusa con eliminazione di travi e soletta di copertura e del setto centrale ma con

inserimento ove necessario di puntoni in testa ai diaframmi (posti ad interasse di 5.0 m) aventi la

funzione di contrasto che nella sezione chiusa era demandata alla copertura.

In corrispondenza della “Rotatoria Merlata” in una zona in cui il tracciato principale, in uscita dalla

galleria, si sviluppa ancora in trincea fra diaframmi, sono previste due ulteriori gallerie (“Rotatorie

Merlata ovest e est”) aventi la medesima sezione della galleria principale e realizzate con la medesima

tipologia, ognuna di lunghezza pari a 15.0 m.

Le diverse tipologie delle strutture, compresa la descrizione delle fasi costruttive, sono riportate

negli elaborati grafici allegati al progetto.

11.2 Viadotti

Nella tabella qui di seguito riportata si danno indicazioni circa il numero e l’entità delle luci, il

numero di travi e la larghezza degli impalcati.

Nome dell’opera

n°

Luci

Luci

(m)

Lucetot

(m)

Largh.carr

(m)

Largh.tot

(m)

Viadotto Expo ovest 8 35+6x51+35 376.0 9.0 11.25

Viadotto Expo est 8 35+6x51+35 376.0 9.0 11.25

Viadotto dei Laghi 3 60+80+60 200.0 9.0 11.25

Viadotto RFI Certosa ovest 2 3 55+60+45 160.0 14.60-17.00 17.25-19.25

Viadotto RFI Certosa ovest - Rampa 2 35+35 70.0 6.50-7.50 8.75-9.75

Viadotto RFI Certosa ovest 1 2 70+60 130.0 9.0 10.50

36 / 70



Viadotto RFI Certosa est 2 3 45+60+45 150.0 14.60-17.00 17.25-19.25

Viadotto RFI Certosa est - Rampa 3 25+45+25 95.0 6.50 8.75

Viadotto RFI Certosa est 1 3 35+50+35 120.0 9.0 10.50

I viadotti in oggetto sono realizzati adottando una struttura mista acciaio-calcestruzzo, costituita da

travi in acciaio con sezione a “doppia T” in profilo saldato irrigidite da diaframmi e completata da una

soletta collaborante gettata su “predalles” di spessore totale pari a 30.0 cm.

I diaframmi correnti sono costituiti da profili angolari a lati uguali accoppiati, imbullonati agli

irrigidenti trasversali delle anime delle travi, mentre i diaframmi di spalla sono costituiti da piatti

continui, opportunamente irrigiditi, con passo d’uomo 80 cm × 80 cm.

La soluzione proposta risulta molto efficace sia in termini di ispezionabilità che nell’ottica della

manutenzione poiché tutti gli elementi strutturali risultano essere a vista e ventilati limitando eventuali

problemi di condensa.

Il numero delle travi è variabile da 3 a 5 con interasse anch’esso variabile da 3.0 m a 3.5 m in

funzione della larghezza totale dell’impalcato. Le travi principali hanno altezza compresa tra 2.75 m e

3.75 m in funzione della luce. La solidarizzazione tra la struttura portante in acciaio e la soletta in cls

viene ottenuta tramite l’utilizzo di pioli tipo Nelson, opportunamente saldati alle flange superiori delle

travi longitudinali.

Al fine di garantire un ottimo livello prestazionale e per ottenere una miglior ‘pulizia’ del prospetto,

le giunzioni tra i conci delle travi principali e le giunzioni tra i diaframmi di spalla e le travi principali

vengono realizzate con saldature a completo ripristino.

Per quanto riguarda lo schema di vincolo degli impalcati alle sottostrutture verranno utilizzati degli

isolatori in gomma e degli appoggi multi direzionali in modo tale da garantire una adeguata protezione

sismica delle strutture e contemporaneamente lasciare agli impalcati la possibilità di dilatarsi nelle due

direzioni orizzontali del piano.

11.2.1 Viadotto “dei Laghi”

Il Viadotto dei Laghi presenta impalcato a sezione mista acciaio-cls caratterizzato da una campata

centrale di luce pari a 80m con sviluppo curvilineo a raggio variabile.

Nome dell’opera n° Luci

Luci

(m)

Lucetot

(m)

Largh.carr

(m)

Largh.tot

(m)

Viadotto dei Laghi 3 60+80+60 200.0 9.0 11.25

Le travi principali hanno altezza pari a 3.75 m, i diaframmi di irrigidimento sono disposti ad

interasse di 5.0m.

La soletta viene gettata in opera con l’utilizzo di predalles e presenta uno spessore pari a 30 cm ed

una larghezza totale in trasversale pari a 11.25m, suddivisa come di seguito descritto:

• un piano carrabile di larghezza totale pari a 9.0m, costituito da due corsie da 3.25 m e due

banchine rispettivamente da 1.0 m (lato interno) e da 1.50 m (lato esterno);

• due cordoli di larghezza pari rispettivamente a 1.50m (cordolo esterno) e 0.75m (cordolo

interno), su cui vengono innestate le barriere di sicurezza stradali e le reti di protezione.

37 / 70



Nella parte centrale dell’impalcato è presente una zona di allargamento necessaria per rispettare le

prescrizioni legate alla visibilità in curva di circa 3.0 m che porta la larghezza totale a 14.40 m.

11.2.2 Viadotti EXPO’ est ed ovest

I due nuovi viadotti “Expo ovest” e “Expo est” sono due impalcati affiancati a sezione mista acciaio-

cls aventi le medesime caratteristiche strutturali e geometriche.


n°

Luci

Luci

(m)

Luce

tot

(m)

Largh.carr

(m)

Largh.tot

(m)

Viadotto Expo ovest 8 35+6x51+35 376.0 9.0 11.25

Viadotto Expo est 8 35+6x51+35 376.0 9.0 11.25


interasse di 5.0m tranne quelli in adiacenza alle pile nelle campate di luce pari a 51.0 m che sono

posti a 3.0 m dalle pile stesse.


una larghezza totale in trasversale pari a 11.25m, suddivisa come di seguito descritto:

• un piano carrabile di larghezza totale pari a 9.0m, costituito da due corsie da 3.25 m e due


• due cordoli di larghezza pari rispettivamente a 1.50m (cordolo esterno) e 0.75m (cordolo

interno), su cui vengono innestate le barriere di sicurezza stradali e le reti di protezione.

11.2.3 Viadotti RFI Certosa est 2 ed ovest 2

I due viadotti “RFI Certosa est” e “RFI Certosa ovest” sono due impalcati a sezione mista acciaio-

cls a tre campate aventi le medesime caratteristiche strutturali che si differenziano solamente per la

luce della prima campata, pari a 55.0 m per il viadotto ovest e a 45.0 m per il viadotto est.

Entrambi hanno sviluppo curvilineo con raggio di curvatura variabile.

Nome dell’opera n° Luci

Luci

(m)

Luce

tot

(m)

Largh.carr

(m)

Largh.tot

(m)

Viadotto RFI Certosa ovest 2 3 55+60+45 160.0 14.60-17.00 16.85-19.25

Viadotto RFI Certosa est 2 3 45+60+45 150.0 14.60-17.00 16.85-19.25


interasse di 5.0m. La soletta viene gettata in opera con l’utilizzo di predalles e presenta uno spessore

pari a 30 cm ed una larghezza totale in trasversale variabile da un minimo 16.85 m a un massimo di

19.25 m.

11.2.4 Viadotto RFI Certosa est 1 e viadotto Certosa est Rampa

I due viadotti “RFI Certosa est 1 e Certosa est Rampa” sono due impalcati a sezione mista acciaio -

cls che confluiscono tramite una pila pila-spalla nel Viadotto RFI Certosa est 2.

Sono entrambi impalcati a tre luci e si differenziano per la larghezza come di seguito descritto e

hanno entrambi sviluppo curvilineo.

Nome dell’opera n° Luci Lucetot Largh.carr Largh.tot

38 / 70



Luci (m) (m) (m) (m)

Viadotto RFI Certosa est - Rampa 3 25+45+25 95.0 6.50 8.75

Viadotto RFI Certosa est 1 3 35+50+35 120.0 9.0 10.50


interasse di 5.0m.


una larghezza totale in trasversale pari rispettivamente a 8.75 m per il viadotto Certosa est Rampa ed

a 10.50 per il viadotto Certosa est 1.

11.2.5 Viadotto RFI Certosa ovest 1 e viadotto Certosa ovest Rampa

I due viadotti “RFI Certosa ovest 1 e Certosa ovest Rampa” sono due impalcati a sezione mista

acciaio - cls che confluiscono tramite una pila pila-spalla nel Viadotto RFI Certosa ovest 2.

Sono entrambi impalcati a due luci e si differenziano per la larghezza e per l’altezza delle travi

principali come di seguito descritto.

Hanno entrambi sviluppo curvilineo


n°

Luci

Luci

(m)

Lucetot

(m)

Largh.carr

(m)

Largh.tot

(m)

Viadotto RFI Certosa ovest - Rampa 2 35+35 70.0 6.50-7.50 8.75-9.75

Viadotto RFI Certosa ovest 1 2 70+60 130.0 9.0 10.50

Per il viadotto Certosa ovest rampa le travi principali hanno altezza pari a 2.75 m, i diaframmi di

irrigidimento sono disposti ad interasse di 5.0m e la soletta, gettata in opera con l’utilizzo di predalles,

presenta uno spessore pari a 30 cm ed una larghezza totale in trasversale variabile da 8.75 m a 9.75

m.

Per il viadotto Certosa ovest 1 le travi principali hanno altezza pari a 3.25 m, i diaframmi di

irrigidimento sono disposti ad interasse di 5.0m e la soletta, gettata in opera con l’utilizzo di predalles,

presenta uno spessore pari a 30 cm ed una larghezza totale in trasversale pari a 10.50 m

11.2.6 Sottostrutture

Le sottostrutture su cui poggiano gli impalcati a più luci descritti nei precedenti paragrafi si

possono raggruppare in tre differenti tipologie.

1) Spalle classiche a tutta altezza dotate di muri di risvolto (con funzione di sostegno del rilevato

stradale a tergo della spalla) avente fondazioni di tipo indiretto costituite da un plinto

poggiante su pali trivellati di diametro D=1200mm.

Fanno parte di questa tipologia le seguenti sottostrutture:

• Spalla 1 Viadotto RFI Certosa est - Rampa

• Spalla 1 Viadotto RFI Certosa est 1

• Spalla 2 Viadotto RFI Certosa est 2

• Spalla 1 Viadotto RFI Certosa ovest – Rampa

• Spalla 1 Viadotto RFI Certosa ovest 1

• Spalla 2 Viadotto RFI Certosa ovest 2

• Spalla 2 Viadotto Expo ovest

39 / 70

• Spalla 2 Viadotto dei Laghi



2) Pile dotate di una doppia fila di appoggi dove convergono due impalcati separati da un giunto

di dilatazione. Sono costituite da un fusto ellittico aventi gli assi principali di dimensioni

rispettivamente pari a 2.50 m (in direzione parallela all’asse impalcato) e 3.20 m (in direzione

perpendicolare all’asse impalcato) e da un pulvino di larghezza pari a 2.50 m in grado di

ospitare una doppia fila di appoggi. Le fondazioni sono di tipo indiretto costituite da pali

trivellati di diametro D=1200mm in numero di 8 o 11 a seconda della larghezza degli impalcati

che devono sostenere.


• Pila 3 Viadotti RFI Certosa est (dove convergono i Viadotti RFI Certosa est 1 e RFI

Certosa est Rampa e il Viadotto RFI Certosa est 2)

• Pila 2 Viadotti RFI Certosa ovest (dove convergono i Viadotti RFI Certosa ovest 1 e

RFI Certosa ovest Rampa e il Viadotto RFI Certosa ovest 2)

• Pila 1 Viadotto Expo est (dove convergono il Cavalcavia A4 est e il Viadotto Expo est)

• Pila 1 Viadotto Expo ovest (dove convergono il Cavalcavia A4 ovest e il Viadotto Expo

ovest)

• Pila 9 Viadotto Expo est (dove convergono il Viadotto Expo est e il Viadotto dei Laghi)

3) Pile “classiche”aventi fusto ellittico con gli assi principali di dimensioni rispettivamente pari a

2.20 m (in direzione parallela all’asse impalcato) e 3.20 m (in direzione perpendicolare all’asse

impalcato) e da un pulvino di larghezza pari a 2.20 m in grado di ospitare una fila di

apparecchi d’appoggio. Fanno eccezione le pile del “Viadotto dei laghi” aventi spessore in

direzione longitudinale pari a 2.50m e quelle dei viadotti RFI Certosa Rampa est e ovest venti

spessore in direzione longitudinale pari a 2.0m. Le fondazioni sono di tipo indiretto costituite

da pali trivellati di diametro D=1200mm in numero di 8 o 11 a seconda della larghezza degli

impalcati che devono sostenere.


• Viadotto RFI Certosa est Rampa: Pila 1 e Pila 2

• Viadotto RFI Certosa est 1: Pila 1 e Pila 2

• Viadotto RFI Certosa est 2: Pila 4 e Pila 5

• Viadotto RFI Certosa ovest Rampa: Pila 1

• Viadotto RFI Certosa ovest 1: Pila 1

• Viadotto RFI Certosa ovest 2: Pila 3 e Pila 4

• Viadotto Expo est: Pila 3, Pila 4, Pila 5, Pila 6, Pila 7 e Pila 8

• Viadotto Expo ovest: Pila 3, Pila 4, Pila 5, Pila 6, Pila 7 e Pila 8

• Viadotto dei Laghi: Pila 1 e Pila 2

11.2.7 Cavalcavia A4 est e ovest

I due nuovi cavalcavia sull’ autostrada A4 all’altezza di Milano Certosa sono costituiti da impalcati a

sezione mista acciaio-cls in semplice appoggio, con sviluppo rettilineo e luce di calcolo pari a 45.00 m.

40 / 70


n

°

Luci

Luci

(m)

Luce

tot

(m)


Largh.car

r

(m)


Largh.tot

(m)

Num

ero

travi

Intera

sse travi

Cavalcavia A4 ovest 1 45.0 45.0 9.0 11.25 3 3.50

Cavalcavia A4 est 1 45.0 45.0 9.0 11.25 3 3.50

La struttura portante si compone di 3 travi poste ad interasse pari a 3.50m con sezione a “doppia

T” in profilo saldato di altezza totale pari a 275 cm, solidarizzate da opportuni diaframmi con interasse

pari a 5.0 cm.








una larghezza totale in trasversale pari a 11.25m, suddivisa in:

- un piano carrabile di larghezza totale pari a 9.0m, costituito da due corsie da 3.25 m e due


- due cordoli di larghezza pari rispettivamente a 1.50m (cordolo esterno) e 0.70m (cordolo interno),

su cui vengono innestate le barriere di sicurezza stradali e le reti di protezione.

La solidarizzazione tra la struttura portante in acciaio e la soletta in cls viene ottenuta tramite

l’utilizzo di pioli tipo Nelson, opportunamente saldati alle flange superiori delle travi longitudinali.

La spalla 1, unica per i due impalcati, è costituita da una spalla classica a tutta altezza dotata di

muri di risvolto (con funzione di sostegno del rilevato stradale a tergo della spalla) avente fondazioni

di tipo indiretto costituite da un plinto poggiante su pali trivellati di diametro D=1200mm.

La spalla 2 è costituita da due pile separate per i due impalcati costituite da un fusto ellittico aventi

gli assi principali di dimensioni rispettivamente pari a 2.50 m (in direzione parallela all’asse impalcato)

e 3.20 m (in direzione perpendicolare all’asse impalcato) e da un pulvino di larghezza pari a 2.50 m in

grado di ospitare una doppia fila di appoggi; in tali strutture convergono infatti gli impalcati dei

cavalcavia A4 e dei viadotti Expo separati tra loro da un giunto di dilatazione longitudinale. Le

fondazioni sono di tipo indiretto costituite da un plinto poggiante su 8 pali trivellati di diametro

D=1200mm. Per quanto riguarda lo schema di vincolo dell’impalcato alle sottostrutture verranno

utilizzati degli isolatori in gomma e degli appoggi multi direzionali in modo tale da garantire una

adeguata protezione sismica delle strutture e contemporaneamente lasciare all’impalcato la possibilità

di dilatarsi nelle due direzioni del suo piano.

11.2.8 Cavalcavia Via Stephenson

Il nuovo cavalcavia di Via Stephenson che sovrappassa l’ autostrada A4 all’altezza di Milano Certosa

è costituito da un impalcato a sezione mista acciaio-cls in semplice appoggio, con sviluppo rettilineo e

luce di calcolo pari a 45.00 m.

41 / 70




n°

Luci

Luci

(m)

Lucetot

(m)

Largh.carr

(m)

Largh.tot

(m)

Numero

travi

Interasse

travi

Cavalcavia via Stephenson 1 45.0 45.0 9.0 12.0 3 3.50

La struttura portante si compone di 3 travi poste ad interasse pari a 3.50m con sezione a “doppia

T” in profilo saldato di altezza totale pari a 275 cm, solidarizzate da opportuni diaframmi con interasse

pari a 5.0 cm.








una larghezza totale in trasversale pari a 12.0m, suddivisa in:

• Un piano carrabile di larghezza totale pari a 9.0m, costituito da due corsie da 3.25 m e due


• Due cordoli di larghezza pari a 1.50m, su cui vengono innestate le barriere di sicurezza

stradali e le reti di protezione.

La solidarizzazione tra la struttura portante in acciaio e la soletta in cls viene ottenuta tramite

l’utilizzo di pioli tipo Nelson, opportunamente saldati alle flange superiori delle travi longitudinali.

Le spalle sono a tutta altezza dotate di muri di risvolto (con funzione di sostegno del rilevato

stradale a tergo della spalla) aventi fondazioni di tipo indiretto costituite da un plinto poggiante su 16

pali trivellati di diametro D=1200mm.

Per quanto riguarda lo schema di vincolo dell’impalcato alle sottostrutture verranno utilizzati degli

isolatori in gomma e degli appoggi multi direzionali in modo tale da garantire una adeguata protezione

sismica delle strutture e contemporaneamente lasciare all’impalcato la possibilità di dilatarsi nelle due

direzioni del suo piano.

11.3 Sottovia Rampa H

Il sottovia Rampa H avente sviluppo in asse pari a 60,00 m è una struttura scatolare gettata in

opera. Ha una larghezza interna netta pari a 8.0 m e un’altezza pari a 6.50 m tale da garantire un

franco minimo pari a 5.20 m (considerando gli spessori necessari per le tubazioni di smaltimento

dell’acqua al di sotto del piano viabile, del pacchetto di pavimentazione e la pendenza trasversale

della carreggiata).

La carreggiata è composta da una corsia da 4.0 m ai lati della quale sono presenti due banchine di

larghezza rispettivamente pari a 1.50 m e 1.0 m. Ai lati della zona bitumata sono presenti due cordoli

di larghezza pari a 0.50 m e 1.0 m.

Gli elementi strutturali che compongono la struttura interamente gettata in opera sono i seguenti:

• Pareti laterali di spessore pari a 1.0 m.

42 / 70

• Soletta di fondazione di spessore pari a 1.20 m.

• Soletta di copertura di spessore pari a 1.0 m.



La struttura descritta è completata da un rivestimento delle pareti laterali, realizzato mediante il

ricorso a pannelli in c.a. prefabbricati, opportunamente trattati dal punto di vista estetico e aventi

ottime caratteristiche di durabilità.

11.4 Muri prefabbricati

I muri presenti nel progetto sia a sostegno del rilevato nei tratti in continuità con le spalle dei

viadotti sia nei tratti in trincea agli imbocchi della galleria artificiale saranno realizzati con elementi

prefabbricati.

Tali strutture sono costituite da elementi modulari prefabbricati di larghezza pari a 1.25 o 2.50 m

con paramento verticale irrobustito da nervature di irrigidimento. I bordi di contatto fra due pannelli

contigui sono opportunamente sigillati in modo da evitare fuoriuscite di materiale e da permettere il

montaggio degli elementi anche seguendo una curva, sia concava che convessa. Alla base del muro

le nervature situate nelle parte terminale del pannello vengono annegate nel getto in opera della

fondazione e solidarizzate a quest’ultima tramite il passaggio delle armature longitudinali in modo da

realizzare un collegamento fra i pannelli. La tipologia dei muri può essere a “T” in cui la fondazione si

sviluppa sia a monte che a valle del paramento verticale oppure a “L” in cui la fondazione si sviluppa

solo a monte del paramento verticale; in quest’ultimo caso è prevista una sottofondazione per

distribuire in modo più omogeneo le pressioni sul terreno.

In testa ai muri viene eseguito un cordolo in opera che ha funzione di solidarizzare in sommità i

pannelli costituenti il muro e sul quale è possibile installare elementi quali reti di protezione, guard-rail

o barriere fonoassorbenti. Sulla parte frontale del cordolo viene posizionata una veletta prefabbricata

che copre la discontinuità fra la parte terminale dei moduli prefabbricati ed il getto in opera costituendo

un pregevole manufatto di finitura.

L’utilizzo di muri prefabbricati rispetto a quelli gettati in opera comporta i seguenti vantaggi:

• Maggiore rapidità di esecuzione dei muri in quanto le parti prefabbricate arrivano in cantiere

pronte all’utilizzo senza necessità di attendere che i getti del cls giungano a maturazione

• I calcestruzzi e le finiture dei paramenti a vista essendo realizzati in stabilimento e non in

cantiere raggiungono un grado di qualità superiore rispetto a quelli gettati in opera.

12 DRENAGGIO ACQUE DI PIATTAFORMA

La costruzione di una nuova infrastruttura stradale comporta una significativa interazione con il

territorio circostante che presuppone lo sviluppo di una serie di tematiche di seguito brevemente

riassunte:

• definizione delle portate e dei volumi di pioggia da allontanare dalla sede stradale;

• definizione del sistema di raccolta, convogliamento e scarico finale delle acque di

piattaforma;

• individuazione dei recapiti finali;

43 / 70


• individuazione di strutture idonee alla protezione idraulica del territorio;

• individuazione di strutture idonee alla protezione ambientale del territorio.


A tal proposito, il sistema di drenaggio posto a servizio dell’infrastruttura viabilistica in progetto

garantisce:

• la separazione e il trattamento delle acque di prima pioggia per mitigare l’impatto

ambientale;

• la limitazione dell’impatto quantitativo sui recapiti finali, prevedendo sistemi di regolazione

e limitazione delle portate scaricate.

12.1 Analisi idrologica

La fase preliminare per la determinazione della precipitazione di progetto consiste nella

ricostruzione di uno ietogramma sintetico derivante dall’elaborazione delle piogge intense registrate

all’interno del bacino che si intende analizzare ed alla successiva determinazione delle curve di

possibilità pluviometrica, da associare all’area in studio, che legano, per un assegnato tempo di ritorno

T, le altezze di precipitazione h alla loro durata t.

Ai fini delle verifica della rete di drenaggio si è utilizzata una curva di possibilità pluviometrica

ricavata, per la città di Milano, dalle registrazioni del pluviografo di via Monviso, con tempo di ritorno

T pari a 20 anni.

12.2 Descrizione della rete di drenaggio a servizio della piattaforma

stradale

Il sistema di drenaggio dell’intero corpo stradale è stato definito considerando tutte le tipologie di

sezione presenti.

Il tracciato di progetto si sviluppa per la maggior parte della sua estensione ad una quota superiore

al piano campagna con una lunga serie di viadotti e rilevati e per un tratto di circa 1500 m in galleria e

trincea artificiale.

I recapiti finali sono stati identificati, compatibilmente con l’andamento plano-altimetrico del

tracciato stradale, nel reticolo idrografico superficiale esistente.

Per tale ragione è stato necessario applicare un sistema di controllo quali-quantitativo degli scarichi

onde evitare sversamenti inquinanti e/o sovraccarichi idraulici dei ricettori.

Il controllo qualitativo (la separazione e il trattamento delle acque di prima pioggia) viene

effettuato in ottemperanza al R.R. n.4 del 24/03/2006, mentre quello quantitativo (portata scaricata

nei recapiti non superiori a 20 l/s/ haimp) a norma del PTUA.

Sistema di raccolta e smaltimento sezioni in rilevato

Nella parte iniziale della Tratta 1 tra le sezioni 1 e 14 la raccolta delle acque di piattaforma viene

effettuata a margine della carreggiata mediante canalette ad embrice e smaltita nei fossi di guardia al

piede del rilevato attraverso questi l’acqua defluisce nel corso d’acqua superficiale più vicino o viene

infiltrata nel terreno.

Nei restanti tratti in rilevato, sia naturale che tra muri, il sistema prevede la raccolta delle acque

lungo il ciglio esterno od interno della carreggiata, a secondo dell’andamento dei cigli, mediante

elementi di canaletta grigliata di lunghezza un metro posti ad interasse di 10 m e sottostante

44 / 70



collettore in PEAD con pozzetti di ispezione ad interasse di 30 m I collettori hanno come recapito finale

gli impianti di separazione e trattamento delle acque di prima pioggia e le vasche volano prima del

sollevamento al recapito finale costituito dal reticolo idrico superficiale.

Sistema di raccolta e smaltimento sezioni in trincea

Si distinguono le modalità di raccolta tra trincea naturale e trincea artificiale:

• nel caso di trincea naturale le acque vengono raccolte ai margini della carreggiata

mediante una cunetta triangolare in cls intervallata da pozzetti con caditoia ad intervallo di

10 m e sottostante collettore in PEAD;

• nella trincea artificiale le acque vengono raccolte ai margini della carreggiata mediante

elementi di canaletta grigliata di lunghezza un metro posti ad interasse di 10 m e

sottostante collettore in PEAD con pozzetti di ispezione ad interasse di 30 m;

Tutte le acque di piattaforma vengono convogliate al sistema di separazione e trattamento delle

acque di prima pioggia e alle vasche volano, prima del sollevamento al recapito finale costituito dal

reticolo idrico superficiale.

Sistema di raccolta e smaltimento acque in galleria

In galleria le acque vengono raccolte ai margini della carreggiata mediante elementi di canaletta

grigliata di lunghezza un metro posti ad interasse di 15 m e sottostante collettore in PEAD con pozzetti

di ispezione ad interasse di 30 m.

Tutte le acque di piattaforma vengono convogliate al sistema di separazione e trattamento delle

acque di prima pioggia e alle vasche volano, prima del sollevamento al recapito finale costituito dal

reticolo idrico superficiale.

Sistema di raccolta e smaltimento acque in viadotto

Sugli impalcati è prevista la raccolta tramite caditoie da ponte ad un intervallo di 10 m, le acque

vengono scaricate dalle caditoie in una tubazione in PVC longitudinale al tracciato e convogliate al

sistema di separazione e trattamento delle acque di prima pioggia e alle vasche volano, prima del

sollevamento al recapito finale costituito dal reticolo idrico superficiale.

Sistema di separazione acque di prima pioggia e vasche volano

L’intero sistema di drenaggio è suddiviso in sei sottobacini afferenti ognuno ad un impianto di

separazione e trattamento delle acque di prima pioggia e di laminazione delle portate ciò per garantire

la protezione quali quantitativa dei recapiti finali costituiti da corsi d’acqua superficiali.

Tali impianti sono costituiti da un pozzetto di selezione in grado di inviare la prima pioggia ad una

apposita vasca avente capacità di 50 mc/ha che sarà esclusa a riempimento avvenuto. L’acqua così

stoccata, al termine dell’evento piovoso, sarà sollevata alla linea di dissabbiatura e disoleazione,

costituita da manufatti prefabbricati e immessa nella vasca volano.

La vasca volano, in cui confluiranno le acque di seconda pioggia, sarà in grado di assorbire i picchi

di portata a fronte di una portata allo scarico contenuta entro i 20 l/sec/haimp ottenuta mediante

sollevamento meccanico.

13 INTERVENTI DI MITIGAZIONE ED AMBIENTAZIONE PAESAGGISTICA

45 / 70

13.1 Criteri generali



A fronte degli impatti di dettaglio individuati nell’ambito degli approfondimenti effettuati per

ciascuna componente ambientale interferita sono state definire le misure di mitigazione da attuare per

eliminare o diminuire gli effetti negativi del progetto infrastrutturale.

Tenendo conto delle principali mitigazioni specifiche che competono a ciascuna componente

ambientale, gli interventi proposti si presentano come soluzioni complessive di mitigazione dell’insieme

delle criticità emerse, costituendo, di fatto, delle più generali soluzioni di ambientazione paesaggistica

dell’opera stradale.

Lungo il tracciato sono stati individuati nodi e ambiti specifici su cui attuare interventi di carattere

ambientale, elaborati sulla base di criteri mitigativi generali.

In sintesi i principali interventi di mitigazione che competono a ciascuna componente ambientale

interferita sono i seguenti.

Ambiente idrico (superficiale e sotterraneo): ripristino della continuità dei corsi d’acqua

interferiti grazie ad opportune opere di tombinatura; realizzazione di impianti di trattamento delle

acque di prima pioggia e di sversamento accidentale; realizzazione di adeguate impermeabilizzazioni e

sistemi di drenaggio per i percolati.

Paesaggio: ripristino/rafforzamento delle condizioni dei contesti paesaggistici compromessi o

comunque circostanti l’intervento; arredo e ambientazione delle scarpate e delle aree di svincolo; cura

nella progettazione architettonica dei manufatti stradali.

Sistema infrastrutturale: adozione di idonee soluzioni plano - altimetriche per il tracciato in

progetto; opportuna organizzazione delle intersezioni e degli svincoli di raccordo con la viabilità locale;

modifiche plano-altimetriche dei tracciati stradali interferiti.

Rumore: realizzazione di barriere antirumore.

13.2 Soluzioni tipologiche

Nella definizione degli gli interventi di ambientazione si è cercato, in linea di massima, di evitare

eccessive acquisizioni di terreno, prevedendone la localizzazione prevalentemente:

nelle fasce di rispetto stradali, corredate dello spazio necessario alla loro manutenzione;

nei ritagli di terreno interclusi dalle opere stradali;

nei reliquati di terreno di dimensioni più contenute, difficilmente restituibili alla loro funzione

iniziale;

Nel caso i siti presentino cortine vegetali già esistenti e di particolare consistenza, sarà necessario

restituire tali aree allo stato in cui si trovano, eventualmente rafforzandole con un miglioramento ed

infittimento delle specie presenti.

Si segnala, infine, che per minimizzare i singoli impatti sarà ulteriormente opportuno adottare, nella

realizzazione delle opere infrastrutturali, tutte le migliori soluzioni tecnologiche ad oggi disponibili per

46 / 70



contenere i consumi di energia, acqua e materie prime, così come dovranno essere utilizzati sistemi

innovativi per l'abbattimento e la mitigazione dell'inquinamento ambientale, al fine di garantire una

migliore qualità ambientale.

13.3 Interventi di mitigazione ed ambientazione paesaggistica proposti

Nello studio di Prefattibilità ambientale vengono descritti in dettaglio la sensibilità paesistica ed

ambientale dei luoghi attraversati dall’intervento di progetto, gli impatti generati e gli interventi di

mitigazione proposti per ciascun ambito critico individuato.

Degli interventi di mitigazione a verde viene fornita una rappresentazione anche nella planimetria

di progetto Oc. 03.

Si rimanda, infine, allo specifico elaborato Sa. 04 dello Studio di Prefattibilità Ambientale per una

rappresentazione tridimensionale del progetto e delle opere a verde, realizzata attraverso specifici

fotoinserimenti predisposti per i nodi più significativi.

13.4 Barriere acustiche

La valutazione dell’impatto acustico correlato all’esercizio della viabilità di progetto, è volta alla

verifica della presenza di ricettori in prossimità dell’infrastruttura, in particolare all’interno della fascia

di pertinenza acustica, come da DPR 142 del 2004.

Dai risultati del censimento effettuato si sono riportate le indicazioni atte alla localizzazione delle

barriere a protezione dei ricettori dai livelli di emissione sonora prodotti dal traffico veicolare in

transito sulla nuova infrastruttura.

Il progetto prevede quindi la realizzazione di una serie di interventi mediante l’utilizzo di barriere

verticali in corrispondenza dei ricettori esposti, per creare un effetto di mitigazione.

Il tipologico di barriera è realizzato in parte con pannelli in materiale fonoassorbente.

Ricordiamo che per informazioni di dettaglio in merito alle caratteristiche costruttive ed ai dettagli

progettuali delle barriere, si rimanda agli specifici elaborati di progetto.

LOCALIZZAZIONE BARRIERE ANTIRUMORE

N. COMUNE

PROGRESSIVA LATO NORD

Tratto Inizio Fine Lunghezza

[km] [km]

1 Milano 1 0+400 0+500 100 4

2 Milano 2 0+037 0+154 122 4

14 LA CANTIERIZZAZIONE

14.1 Fasi Costruttive

(m)

Altezza

Come anticipato, in relazione alle caratteristiche plano altimetriche del tracciato in progetto,

l’intervento può tecnicamente ritenersi suddiviso nelle tratte descritte in precedenza anche in merito

agli aspetti relativi alla cantierizzazione:

(m)

47 / 70


• Tratto 1 da Molino Dorino alla Rotatoria di Cascina Merlata;


• Svincolo RFI Certosa tra la fine del tratto precedente e il sovrappasso sulla RFI Certosa;

• Tratto 2 in sede sulla attuale via Stephenson e l’area EXPO;

• Svincolo A8 sul tratto autostradale con geometria a salto di montone

Ciascuna tratta, quindi, risulta caratterizzata da una tipologia di opera d’arte che ne determina gli

aspetti relativi alla cantierizzazione.

14.2 Analisi fabbisogni e movimenti materia

Per la realizzazione delle opere previste è stata effettuata una stima dei materiali provenienti dalle

attività di scavo, ed una stima dei fabbisogni di materiali per la realizzazione dei rilevati; nelle fasi

successive della progettazione potranno essere valutati anche gli aspetti relativi al riutilizzo dei

materiali di scavo per la realizzazione in situ delle pavimentazioni e per il confezionamento dei

calcestruzzi.

Nell’ottica del recupero di materiale, anche in relazione alle buone caratteristiche geotecniche e

chimiche del materiale proveniente dagli scavi, eseguendo il bilancio dei materiali sull’intero intervento

si evidenzia un esubero di circa 130.000 m 3 di cui è stato previsto il conferimento a discarica; per tale

smaltimento potranno essere utilizzate le discariche o gli impianti di trattamento autorizzati presenti

sul territorio.

TRATTO Sterri (m 3 ) Riporti (m 3 )

TRATTO 1 276.000,000 4.500,000

RAMPA C 13.000,000 50,000

RAMPA F 14.000,000 15,000

ROTATORIA CASCINA MERLATA 600,000 300,000

RAMPA dir A8 (da sez. 1 - 10 svincolo RFI Certosa) 4.500,000 10.000,000

RAMPA dir A8 (da sez. 47 - 53 svincolo A8) 200,000 1.500,000

RAMPA A 80,000 5.250,000

RAMPA B 600,000 16.500,000

RAMPA dir tang. Ovest (da sez. 1 - 9 svincolo RFI

Certosa) 5.300,000 5.000,000

RAMPA dir tang. Ovest (da sez. 39 - 46 svincolo A8) 0,000 23.500,000

RAMPA D 200,000 20.000,000

RAMPA E 800,000 3.500,000

RAMPA H 800,000 3.500,000

RAMPA G 1.700,000 1.500,000

VIA STEPHENSON 500,000 20.000,000

48 / 70



ROTATORIA BARZAGHI 300,000 500,000

SISTEMAZIONE AREE A VERDE, RIPRISTINI E

TOMBAMENTO LAGHETTO DEI TIGLI

TOTALE 318.580,000

MATERIALE A DISCARICA

Totale: 318.580,000 115.615,000

73.500,000

189.115,000

129.465,000

Al fine di poter riutilizzare il materiale proveniente dagli scavi, prima dell’avvio dei lavori sarà

necessario svolgere una più approfondita campagna geognostica onde definire concretamente la

caratterizzazione chimica dei terreni interessati dagli scavi. Tutto il materiale scavato sarà comunque

caratterizzato presso le aree opportunamente attrezzate allestite per accogliere il materiale di cui deve

essere verificato il contenuto chimico.

Sul materiale verranno effettuati i campionamenti secondo le modalità previste dalle norme o dalle

indicazioni delle autorità competenti.

I prelievi dovranno essere analizzati chimicamente e in ragione di tale analisi, e il terreno potrà

essere giudicato:

• rifiuto (concentrazioni di inquinanti oltre i limiti della colonna B del D.Lgs. 471/99),

• riutilizzabile solo come pertinenza autostradale (concentrazioni inferiori ai limiti di colonna

B ma superiori ai limiti di colonna A),

• riutilizzabile anche per verde urbano (concentrazioni inferiori ai limiti di colonna A).

Solamente nel caso vengano rintracciati materiali ricadenti nel primo gruppo (quindi rifiuti), questi

saranno allontanati dal cantieri e destinati alle discariche o agli impianti autorizzati presenti sul

territorio.

In relazione ai fabbisogni sopra riportati, l’analisi del Piano Provinciale delle Attività Estrattive ha

permesso di individuare una serie di ambiti estrattivi, la cui disponibilità è in grado di soddisfare le

esigenze derivanti dal progetto.

I siti individuati sono riportati nella tabella seguente:

Sigla Bacino di

Utenza

ATEg14-NO1 3

Comuni

Interessati

Nova Milanese,

Paderno Dugnano

Volumi di Piano (m 3 ) Note

1.340.000 Cava Vallette

ATEg15-PD1 3 Paderno Dugnano 2.220.000 Cava Incirano

ATEg16-SN1 3 Bollate Senago 1.690.000 Cava Cassina Nuova

ATEg30-PE2 6 Pero 1.533.000 Cava C.na del Bosco

ATE Ambito territoriale di riferimento in cui è consentita l’attività estrattiva nel periodo di validità del piano cave; può comprendere

uno o più insediamenti produttivi ciascuno costituito da cava, impianti ed attività connesse.

ATE Individuati da Piano Cave della Provincia di Milano

49 / 70

14.3 Cantieri e aree di supporto



Di seguito sono definite alcune linee logistiche generali elaborate sulla base dell’esperienza

maturata in cantieri analoghi ed in relazione alle tipologie dei lavori. La presenza di infrastrutture

viarie importanti quali la linea ferroviaria, le autostrade e A4 e A8 ha condizionato le scelte progettuali

obbligando all’individuazione di campi in prossimità delle medesime con una serie di aree di supporto

a servizio delle medesime.

sono:

In linea generale i presupposti presi in considerazione per l’individuazione delle aree di cantiere

• Disponibilità per aree di cantiere e viabilità di servizio lungo tutto l’asse dell’opera e nelle

aree di occupazione temporanea individuate su entrambi i lati (larghezza 5,00m),

• Facilità di accesso ai mezzi di trasporto in modo da consentire l’approvvigionamento di

materie prime e dei manufatti;

• Posizione baricentrica per ridurre i movimenti dei mezzi di cantiere i tempi di realizzazione

delle opere;

• Limitazione dell’ingombro sia in termini di esproprio che di occupazione temporanea;

• Non si riscontrano zone di particolare pregio dal punto di vista ambientale che possano

essere interferite durante i lavori;

• Le aree di lavoro sono facilmente raggiungibili tramite la viabilità locale esistente;

In considerazione di quanto sopra riportato, il progetto prevede:

Area di cantiere n. 1

Di superficie totale pari a 1800 mq circa è localizzata a ridosso della viabilità locale del Comune di

Pero con accesso previsto da Via Piave all’interno di aree che saranno oggetto di un successivo

cantiere per la realizzazione di un parcheggio multipiano a servizio dell’area commerciale limitrofa.

All’interno dell’area potranno trovare spazio un’area di stoccaggio all’aperto, tettoie/capannoni da

adibire ad eventuale officina o stoccaggio al coperto.

50 / 70




Di superficie totale pari a circa 3850 mq è localizzata a ridosso della viabilità locale del Comune di

Milano in prossimità del laghetto dei tigli e della rotatoria di Cascina Merlata.

Essendo area baricentrica all’interno potrà trovare posto gran parte dell’organizzazione logistica

con aree di stoccaggio all’aperto, uffici e parcheggi, tettoie/capannoni da adibire ad eventuale officina

o stoccaggio al coperto. L’area adibita allo stoccaggio per la caratterizzazione delle terre dovrà

rispettare le caratteristiche di impermeabilizzazione con sistema chiuso di raccolta acque, come

previsto dalle vigente normativa.

Aree di cantiere n. 3 e 4

Questa aree di cantiere, di superficie complessiva 8000 mq sono state individuate in particolare per

la realizzazione dell’opera di scavalco alla linea ferroviaria.

L’area 3 inoltre, in ragione della posizione potrà ospitare anche parcheggi, tettoie e capannoni.

51 / 70




Di superficie totale pari a 3050 mq circa è localizzata a ridosso della viabilità locale del sedime

attuale di via Stephenson e vi troveranno posto, in particolare le aree per l’assemblaggio delle

carpenterie metalliche e tutti gli apprestamenti necessari alla realizzazione del viadotto EXPO

adiacente.

52 / 70

Aree di cantiere n. 6 e 7



Di superficie totale pari a 1350 mq (600 + 750 mq) ricalcano le posizioni delle vasche di

smaltimento acque a Nord ed a sud dell’autostrada A8. Vi potranno trovare posto prima della

realizzazione di tali manufatti le aree di stoccaggio per la realizzazione dei muri prefabbricati e alcuni

uffici.

15 IMPIANTI

15.1 Dotazione impiantistica Galleria Cascina Merlata

La galleria Cascina Merlata è di tipo artificiale e lunghezza di ca. 975,00 m; alla luce delle classi di

lunghezza delle gallerie si prevede:

• Illuminazione permanente

• Illuminazione rinforzo

• Illuminazione sicurezza

53 / 70

• Ventilazione

• SOS Idrico-antincendio TVCC Rilevazione incendio

• Semafori

• Cartelli di agibilità corsia (freccia-croce)

• Segnaletica luminosa

• PMV

• Impianto radio Diffusione sonora Telecontrollo

15.1.1 Cavidotti e vie cavi



All’interno della galleria si prevede la fornitura e posa in opera dei cavidotti e vie cavi, alla quota

stradale, ai fini della distribuzione primaria degli impianti tecnologici di galleria (illuminazione,

ventilazione, TV.CC, segnaletica, ecc.). La distribuzione avviene su entrambi i lati di ogni fornice di

galleria, con attraversamenti del piano stradale in prossimità degli imbocchi.

La distribuzione alla quota della volta di galleria è prevista principalmente per la distribuzione

terminale degli impianti di illuminazione, TV.CC e rilevazione ambientale.

15.1.2 Linee di alimentazione

Per le galleria si prevede la fornitura e posa in opera delle linee cavo relative ai circuiti di potenza,

ausiliari, ecc. destinate agli allacciamenti delle utenze di galleria ed in particolare:

• illuminazione di rinforzo

• illuminazione permanente

• illuminazione di uscita

• illuminazione delle piazzole di sosta

• alimentazione degli armadi SOS

• alimentazione della segnaletica luminosa

• alimentazione dei PMV e semafori agli imbocchi delle gallerie

• alimentazione dei ventilatori

Le linee cavo saranno costituite da cavi unipolari o multipolari di rame non propaganti la fiamma e

l’incendio, nonché a bassissima emissione di fumi e gas tossici e corrosivi.

La massima caduta di tensione ammessa è del 4%.

15.1.3 Illuminazione ordinaria e di sicurezza

Sono previsti i seguenti tipi di illuminazione:

• illuminazione di rinforzo per le zone di ingresso in galleria, in modo da assicurare un

adeguato comfort visivo all’ingresso, malgrado i differenti valori di luminanza tra l’esterno e

l’interno della galleria. Sono previsti tre circuiti di rinforzo per ogni corsia di marcia, suddivisi

su diverse taglie di potenza (100W, 150W, 250W e 400W), tutti comandati da un apposito

regolatore di flusso luminoso.

• illuminazione permanente Sono previsti due circuiti di permanente per ogni corsia di marcia,

con comando ai reattori bistadio installati all’interno dei corpi illuminanti (di potenza 2x150W),

fornito dal sistema di supervisione, che abbassa il flusso emesso dai corpi illuminanti durante

54 / 70



le ore più profonde della notte, quando il traffico è minore. Tutta l’illuminazione permanente è

anche illuminazione di sicurezza (con autonomia di minimo 1 ora al mancare della rete

normale), ovvero rientra nella categoria delle utenze in continuità assoluta.

• illuminazione di uscita Sono previsti due circuiti di uscita per ogni corsia di marcia, suddivisi

su diverse taglie di potenza (100W, 150W e 250W), senza regolazione del flusso luminoso

(quindi a piena potenza nominale) e comando di accensione/spegnimento dal regolatore

dell’illuminazione permanente. Anche l’illuminazione di uscita è di sicurezza (con autonomia di

minimo 1 ora al mancare della rete normale), ovvero rientra nella categoria delle utenze in

continuità assoluta.

• illuminazione piazzole di sosta. Per ogni piazzola di sosta in galleria è stato previsto un

impianto con funzionamento continuo, a piena potenza, nelle 24 ore. Tutta l’illuminazione di

piazzola è di sicurezza (con autonomia di minimo 1 ora al mancare della rete normale), ovvero

rientra nella categoria delle utenze in continuità assoluta.

I regolatori di flusso luminoso sono posizionati all’interno delle cabine elettriche afferenti le gallerie.

Le caratteristiche principali degli apparecchi di illuminazione sono le seguenti.

15.1.4 Impianti sos di galleria

In corrispondenza delle piazzola di sosta, delle uscite di emergenza ed ogni 150 metri lungo la

galleria (lato destro del relativo fornice), si prevede la fornitura e posa degli armadi SOS per la

segnalazione di soccorso. Ciascun armadio sarà realizzato in acciaio inox a tenuta stagna IP65, con

struttura modulare ad armadio orizzontale composta da tre sezioni separate dotate di sportelli di

chiusura.

L’equipaggiamento prevede:

• Telefono stagno di emergenza con microtelefono antivandalo + vivavoce in sezione con vetro

trasparente e maniglia di accesso

• 2 pulsanti a fungo per INCIDENTE e INCIDENTE MERCI PERICOLOSE con spie verdi 24Vac

• 2 estintori 6 kg in vano con Safe-Crash® e lampada di illuminazione

• 1 idrante UNI 45 con lancia in vano con Safe-Crash®

• 1 vano per manichetta (largh 30 cm), manichetta non compresa

15.1.5 Impianti tvcc

Il sistema di videoripresa previsto in progetto dovrà essere costituito con telecamere cosiddette

intelligenti. Rispetto a sistemi TVCC di tipo tradizionale, basati sia su tecnologia di ripresa di tipo

analogico che su unità di ripresa digitale, tipo IP camera, i sistemi intelligenti garantiscono un grado

superiore di affidabilità intrinseca di sistema ed una migliore capacità di rilevamento delle condizioni di

pericolo, che si esplicano in una migliore tempestività e precisione nella identificazioni dei rischi.

Il fattore tempo, inteso come massima tempestività nella rilevazione dei pericoli, prontezza e

certezza nell’invio dello stato di allarme ad una centrale operativa, sollecitudine nell’invio dei mezzi di

ricognizione e soccorso, rappresenta infatti uno tra gli elementi più importanti nella progettazione dei

sistemi di sicurezza in galleria di nuova generazione.

Le telecamere automatiche, in linea di principio, devono essere installate in modo tale da

consentire il controllo istantaneo ed efficace:

55 / 70



• della situazione di traffico all’interno della galleria (code, rallentamenti, sosta, incidenti, fumo,

veicoli contromano, …);

• delle piazzole di sosta/emergenza (fermata, sosta di veicoli);

• degli armadietti di emergenza/SOS (attivazione, apertura, sabotaggio);

• dei vani tecnici (apertura, sabotaggio);

• dei collegamenti carrabili (ingombro, sabotaggio);

• delle gallerie di emergenza (ingombro, sabotaggio);

• dei rifugi (apertura, sabotaggio);

• delle porte delle uscite di emergenza (apertura, sabotaggio);

• dei cunicoli di sicurezza quali le vie di fuga protette (ingombro, sabotaggio);

• dell’impianto di illuminazione (guasto, avaria, sabotaggio).

15.1.6 Sistema di controllo ed analisi del traffico

Nella cabina elettrica di gallerie verrà installato un sistema automatico di controllo del traffico in

grado di analizzare i segnali video provenienti dalle unità di ripresa poste lungo il fornice della galleria.

Il collegamento di tali segnali è effettuato mediante l'utilizzo di appositi apparati attivi di distribuzione

dei segnali video in grado di gestire i segnali in ingresso.

Il singolo apparato di controllo ed analisi del traffico è previsto per il monitoraggio automatico del

traffico a complemento del controllo visivo dell’operatore. L’elaborazione delle immagini permette di

riconoscere le situazioni nella scena e di tradurle in informazioni sintetiche, per generare allarmi o per

memorizzare e trasmettere dati statistici.

Il sistema è progettato per controllare e quindi ridurre al minimo i disturbi, le anomalie, le

deformazioni prospettiche di una inquadratura reale che non sempre soddisfa tutti i requisiti descritti

nel seguito.

Il sistema di controllo del traffico è previsto per segnalare all’Operatore i seguenti eventi:

• incidente

• incendio

• coda

• veicolo fermo

• contromano

• conteggio veicoli

• misurazione della velocità

• classe di traffico

• persone appiedate

I dati relativi a tali misurazioni sono evidenziati su richiesta dell’Operatore.

15.1.7 Pmv

Si prevede la fornitura e posa dei pannelli a messaggio variabile (PMV) in corrispondenza degli

imbocchi di galleria.

Ogni PMV sarà completo delle opere civili e strutturali necessarie alla corretta posa in opera e

l’alimentazione elettrica a 230V (da rete in “continuità assoluta” di cabina).

56 / 70

15.1.8 Segnaletica luminosa e semafori

Si prevede la fornitura e posa della segnaletica luminosa di galleria.



Sugli elaborati grafici è riportata la disposizione dei pannelli, dei cartelli e dei semafori.

I pannelli in galleria sono sempre installati in modo tale da restare all’esterno della sagoma limite,

con un franco di almeno 10 cm dal filo del marciapiede, in modo tale da evitare qualsiasi possibilità di

danneggiamento da parte dei veicoli in transito.

I pannelli luminosi sono dotati di sistema ottico di retroilluminazione costituito da due o più

lampade di potenza adeguata alle dimensioni del pannello, in modo tale da garantire l’uniformità

luminosa del segnale, anche in caso di spegnimento parziale dei corpi illuminanti.

I semafori sono realizzati con materiale termoplastico (policarbonato), idoneo per qualunque

condizione climatica; la costruzione è di tipo modulare così da poter formare lanterne a più moduli.

Le lenti sono realizzate in policarbonato antiurto, stabilizzato agli UV con colorazione secondo

raccomandazioni CIE, le parabole in alluminio anodizzato od in materiale plastico stampato ed

argentato.

15.1.9 Impianto di rilevazione incendi

Si prevede la realizzazione di un sistema di rivelazione incendio in galleria, costituito da un cavo

termosensibile disposto longitudinalmente in volta alla galleria stessa.

Il sistema sarà costituito da una serie di cavi sensori in modo da coprire tutta la lunghezza di

galleria. Ciascun cavo darà capo ad una centralina elettronica, che verrà collocata nella cabina

elettrica afferente la galleria.

Ogni cavo verrà steso in conformità alle indicazioni del fornitore del sistema, evitando interferenze

con la sagoma massima delle vetture in transito.

Alla unità di controllo verranno riportati contatti di allarme, liberamente programmabili, per

l’indicazione di allarme/guasto al sistema PLC preposto alla gestione automatica dell’emergenza. Oltre

a questo, è prevista l’interfaccia completa e trasparente, a protocollo aperto (modbus), della unità di

controllo con il sistema di supervisione.

Il sistema sarà in grado di segnalare un allarme incendio quando si abbia il raggiungimento di uno

dei seguenti parametri :

• valore di temperatura massima in una zona;

• gradiente di temperatura (incremento di temperatura nell’unità di tempo) in una zona.

Dovrà essere possibile definire fino a tre diversi gradienti per ogni zona;

• temperatura variabile localmente.

15.1.10 Impianto antincendio

La cabina elettrica prevederà il gruppo di pressurizzazione antincendio a servizio della galleria

Cascina Merlata.

La galleria Cascina Merlata sarà dotata di un impianto antincendio costituito da una serie di

colonnine SOS realizzate in acciaio inox a tenuta stagna, come precedentemente descritto.

Tali colonnine saranno poste ad una interdistanza di 150 m. Ad ulteriore protezione sarà altresì

57 / 70

posizionato un estintore a polvere ogni 75 m (equidistante dalle colonnine).



L’alimentazione degli idranti UNI 45 nelle colonnine SOS avverrà mediante una rete ad anello

realizzata con una tubazione in polietilene ad alta densità PN16 interrata (con derivazione in acciaio

zincato per ciascun idrante).

Per la protezione esterna, in corrispondenza di ciascuno dei 4 imbocchi/sbocchi della galleria

saranno installati i seguenti presidi:

• un gruppo di attacco autopompa VVF;

• un idrante a colonna UNI 70.

La rete antincendio a protezione della galleria prevede la realizzazione di un gruppo di

pressurizzazione alimentato da una vasca di accumulo.

Il gruppo di pompaggio sarà installato in apposito vano tecnico interrato in prossimità della cabina

elettrica. Esso sarà del tipo monoblocco, preassemblato, realizzato secondo la norma UNI EN 12845 e

composto da:

• n. 1 elettropompa centrifuga multistadio verticale

• n. 1 motopompa centrifuga orizzontale tipo monogirante, alimentata da motore Diesel.

• Motore Diesel con accoppiamento alla pompa di servizio.

• n. 1 elettropompa di compensazione (Jockey) per il reintegro della rete antincendio ed il

mantenimento della pressione minima richiesta.

• Accessori secondo norma UNI 12845

Il gruppo di pompaggio sarà di tipo sottobattente (ai sensi della UNI EN 12845).

Le prestazioni idrauliche di ciascuna pompa del gruppo di pressurizzazione antincendio dovranno

essere le seguenti:

• Portata 75 m 3 /h

• Prevalenza 80 m c.a.

La tubazione di alimentazione della rete idranti avrà diametro DN140.

La vasca di accumulo avrà una capacità utile pari a 80 mc e sarà costituita da un serbatoio

cilindrico in acciaio zincato interrato, adiacente al vano tecnico dove sarà alloggiato il gruppo di

pressurizzazione.

Per il reintegro del serbatoio di accumulo è prevista una tubazione avente diametro DN63 che

deriva dall’allacciamento alla rete comunale nei pressi dell’ingresso carrabile.

15.1.11 Impianto di ventilazione

Si prevede la dotazione di un sistema di ventilazione di tipo longitudinale per la movimentazione

degli inquinanti e dei fumi in galleria; l’impianto sarà dimensionato in modo da contenere il limite di

inquinamento entro i dettami tecnici previsti da PIARC 2003.

Sulla base dei calcoli di ventilazione è stata predisposta l’installazione di un totale di n. 24

ventilatori distribuiti in n. 6 coppie per canna.

La soluzione prevede quindi l’utilizzo di ventilatori reversibili a induzione posti in coppia a soffitto

della galleria, collocati a partire da circa 150 m dopo gli imbocchi di galleria e con passo di circa 150

metri tra ogni coppia.

Saranno dotati di silenziatori cilindrici, rivestiti internamente con materiale fonoassorbente ad alto

58 / 70

coefficiente di assorbimento acustico.



I ventilatori saranno del tipo a flusso reversibile, in modo da far effluire l'aria nell'uno o nell'altro

verso longitudinale della galleria per le diverse esigenze della ventilazione, in particolare in caso di

incendio, in modo da poter realizzare un miglior controllo del flusso dell’aria in galleria da parte dei

VVF o del personale addetto alla gestione della galleria.

Caratteristiche generali:

• Diametro girante 1000 mm

• Spinta in aria ferma 900 N

• Portata 24 m 3 /s

15.1.12 Impianto di controllo dell’atmosfera

Verrà previsto un impianto per il controllo dell’atmosfera in galleria, con la funzione sia di

monitorare la qualità dell’aria all’interno della galleria stessa, sia di comandare il numero di ventilatori

ad induzione e quelli assiali di centrale in funzione del grado di inquinamento rilevato.

La strumentazione per il controllo dell’atmosfera in galleria sarà costituita da una serie di

apparecchi per il rilievo di:

• Ossido di carbonio (CO), misurato in p.p.m. [parti per milione] mediante analizzatori di CO;

• Ossido di Azoto (NO), misurato in p.p.m. mediante analizzatore di NO;

• Particolato o fumi emessi dalla combustione del gasolio e da polveri dovute al traffico, che

danno luogo ad una riduzione della visibilità; tale parametro viene misurato come coefficiente

di estinzione k [m-1], mediante opacimetri (OP).

Per quanto attiene la misurazione delle molecole del CO e dell’NO, verranno previsti misuratori del

tipo ad assorbimento nel campo dell’infrarosso/celle elettrochimiche.

Per quanto riguarda i misuratori di OP, verrà previsto un analizzatore dell’opacità dell’aria di tipo

ottico, basato sull’assorbimento di un fascio luminoso di lunghezza d’onda specifica. Sarà composto da

una testa ottica con due unità identiche, una funzionante come emettitore e ricevitore e l’altra come

ricevitore ed emettitore.

In prossimità di ciascun imbocco ed all'interno della galleria, saranno previsti misuratori di velocità

dell’aria in galleria; ogni misuratore, indicato nel seguito con AN (anemometro), funziona mediante

impulsi ad ultrasuoni.

I segnali di misura delle apparecchiature CO, NO, OP e di conteggio traffico vengono tradotti in

segnali di comando di marcia e di arresto dei ventilatori in galleria.

La regolazione ed il controllo del regime dei ventilatori è programmabile mediante il sistema di

supervisione ed avviene pertanto in modo automatico mediante opportuni programmi.

15.1.13 Impianto radio

Il sistema della copertura radio all’interno dei fornici di galleria prevede un impianto per la

ritrasmissione radio ad uso dei servizi di pronto intervento (VV.F, forze di P.S., ecc.), eseguito a mezzo

di cavo fessurato posato lungo tutta la galleria.

Le richieste prevedono una tipologia di Impianto di Continuità delle frequenze radio di soccorso

all'interno della galleria al fine di garantire la comunicazione tra le diverse forze di intervento:

59 / 70

• Vigili del fuoco

• Polizia Stradale

• 118



Lungo tutta la galleria sarà posizionato del cavo radiante diametro 7/8" di alta qualità, adatto per la

trasmissione nelle bande da 60 MHz a 900 MHz un Cavo coassiale CELLFLEX, e le Antenna VHF per

VVF. e P.S., e VHF per 118.

15.1.14 Impianto si diffusione sonora

Per la galleria è previsto un impianto di diffusione sonora, realizzato a mezzo di trombe ad alta

efficienza, di potenza 120W. Ciascun impianto farà capo ad una centrale di amplificazione, che verrà

collocata nella cabina elettrica afferente la galleria.

15.2 Cabina elettrica

Il sistema impiantistico in progetto prevede la realizzazione di una cabina elettrica è collocata in

prossimità dell’imbocco ovest della galleria Cascina Merlata in grado di gestire il 100% della galleria

Cascina Merlata e l’impianto idrico antincendio.

15.2.1 Opere civili

Il manufatto della cabina elettrica sarà realizzato con struttura portante prefabbricata in c.a.p. e

c.a.v. composta da; pilastri, plinti di fondazione di tipo a bicchiere posti su sottoplinto in calcestruzzo

gettato in opera, travi velette a “elle”, solaio alveolare e muratura perimetrale con pannelli

prefabbricati posti su cordolo di fondazione in calcestruzzo gettato in opera.

Nella zona del locale di controllo con annessi servizi igienici le fondazioni saranno realizzate

mediante vespaio aerato, massetto isolante in conglomerato cementizio con argilla espansa e piano di

calpestio con pavimentazione in gres porcellanato.

Il pacchetto di copertura posto sopra il solaio alveolare sarà realizzato mediante la posa di barriera

al vapore, isolamento termico, massetto in Cls per formazione di pendenze e manto impermeabile

prefabbricato costituito da due strati di membrana prefabbricata, la seconda ricoperta di scaglie di

ardesia.

Le acque meteoriche di copertura saranno convogliate in corrispondenza dei bocchettoni di scarico

collegati a mezzo di pluviali incassati nei pilastri prefabbricati e raccordati ai pozzetti prefabbricati

esterni all’edificio. Questi ultimi saranno collegati mediante tubazioni in pvc interrate al pozzo perdente

posizionato nel piazzale esterno.

Le separazioni interne saranno realizzate con murature faccia a vista sp. cm 15.

Per il locale gruppi elettrogeni la muratura sarà di tipo a faccia a vista sp. cm 20, REI 120, con

un’ulteriore parete interna insonorizzata realizzata con isolamento a pannelli composti da fibre e

gomma vulcanizzata, da intonaco fonoassorbente e tinteggiati con idropittura.

Il locale di controllo con annessi servizi igienici sarà completato internamento con la posa di un

isolamento termico, di camera d’aria, di una muratura in blocchi forati sp. cm 12 e tinteggiati con

idropittura.

I servizi igienici saranno rivestiti fino ad un’altezza di m 2.00 con ceramica monocottura e

60 / 70

tinteggiati per l’ulteriore altezza con idropittura.



Nel locale di controllo e nei servizi igienici verrà realizzato un controsoffitto ad altezza m 2.70 con

lastre in fibre minerali.

Le porte interne ed esterne saranno realizzate in acciaio zincato a caldo con serratura incassata e

maniglia in materiale sintetico. Le porte esterne saranno completate da griglie di aerazione in

alluminio preverniciato. I serramenti esterni non asportabili saranno realizzati in profilati di alluminio

preverniciati con taglio termico e vetrocamera.

I cunicoli interni, per il passaggio degli impianti, saranno realizzati mediante la posa di forati sp. cm

12 e chiusura superiore con lamiere pressopiegate in acciaio zincato.

Il piazzale esterno sarà realizzato con la posa di una fondazioni stradale in misto granulare

stabilizzato con legante, da uno strato di base in conglomerato bituminoso e da una finitura con

tappeto di usura in calcestruzzo bituminoso.

Le acque superficiale del piazzale saranno raccolte nei pozzetti prefabbricati e convogliate

mediante tubazioni in pvc interrate al pozzo perdente.

La recinzione esterna sarà realizzata mediante un muro perimetrale di altezza cm 50, in

calcestruzzo gettato in opera, con sovrastante recinzione, di altezza m 2.00, costituita da pannelli in

grigliato elettroforgiato in acciaio zincato a caldo.

I cancelli carrali, per l’accesso alle cabine elettriche, saranno in anch’essi realizzati in acciaio

zincato a caldo e costituiti da colonne in tubolare e pannelli in grigliato elettroforgiato.

15.2.2 Quadri ed apparecchiature di media tensione

Si prevede la fornitura e la posa in opera del quadro elettrico di Media Tensione, che verrà

collocato all’interno del locale quadri. In particolare verrà collocato sulla parete direttamente

comunicante con il locale di consegna energia a 15 kV dell’Ente erogatore.

Si prevede la realizzazione dei collegamenti elettrici in Media Tensione tra il locale di consegna

dell’Ente erogatore ed il quadro di Media Tensione e da quest’ultimo ai trasformatori di cabina.

Per la cabina si prevede la fornitura e la posa in opera dei trasformatori M.T./B.T., i quali saranno

collocati all’interno del locale quadri, disposti secondo le indicazioni degli elaborati di progetto allegati.

I trasformatori saranno del tipo trifase a secco, con avvolgimenti inglobati in resina.

15.2.3 Apparecchiature per alimentazione di emergenza

Allo scopo di garantire la continuità di funzionamento di tutte le utenze “privilegiate” di cabina e di

galleria, è prevista l’installazione, per ogni cabina, di un gruppo elettrogeno, avente le seguenti

caratteristiche generali:

• Sovraccaricabilità per 1 h +10%

• Tensione nominale 400/230 V a 50 Hz

• Fattore di potenza 0,8

• Motore turbo diesel

• Raffreddamento ad acqua

• Velocità nominale 1500 giri/minuto

Per garantire l’autonomia minima di 24 ore, è prevista la realizzazione di un serbatoio esterno

61 / 70



interrato della capacità massima di 6.000 litri, collegato al serbatoio giornaliero da 120 litri installato

all’interno del locale. Il serbatoio giornaliero sarà completo di elettropompa di carico e di pompa

manuale. All’esterno del locale del gruppo è prevista l’installazione di un pulsante di sgancio in grado

di inibire, in condizioni di emergenza l’avviamento del gruppo stesso.

Allo scopo di garantire la continuità di funzionamento di tutte le utenze “assolute” di cabina e di

galleria, è prevista l’installazione di un gruppo statico di continuità (UPS), avente le seguenti

caratteristiche generali:

• tecnologia on line, doppia conversione

• by-pass automatico

• tensione di alimentazione 400 V - 50Hz

• tensione di uscita nominale 400 V - 50Hz

• Fattore di potenza 0,9

• rendimento 98%

• variazione statica < 1%

• variazione dinamica < 5%

• scomparto batterie separato

• interfaccia utente con display retroilluminato con monitoraggio istantaneo dell’UPS

• interfacce di comunicazione con n.2 porte RS232, n.1 porta Logic Level e n.4 uscite a contatti

puliti

• conforme alle norme CEI EN 62040.

Il gruppo sarà posizionato in un locale dedicato di cabina, accessibile dall’esterno.

Visto e considerato la necessità di mantenere una temperatura ambiente non superiore ai 25°C per

poter preservare l’integrità dei pacchi batterie, si dovrà prevedere la climatizzazione dei locali.

Allo scopo di garantire la continuità di funzionamento dei circuiti ausiliari di cabina ed in particolare

per il quadro di media tensione, è prevista l’installazione di un gruppo statico di continuità dedicato,

avente le seguenti caratteristiche generali:

• tecnologia on line, doppia conversione

• tensione di alimentazione 230 V - 50Hz

• tensione di uscita nominale 230 V - 50Hz

• fattore di potenza 0,9

• potenza 2 kVA

• scomparto batterie incorporato

• autonomia tipica 120 minuti

15.2.4 Quadri di bassa tensione

Si prevede la fornitura e la posa in opera del quadro elettrico generale di bassa tensione, che verrà

collocato all’interno del locale quadri.

La funzione del quadro QGBT è quella di alimentare tutte le utenze “normali e “privilegiate” di

cabina e di galleria relative all’illuminazione ed ai servizi generali. A tale scopo il quadro viene

alimentato con due distinte linee in cavo, dai trasformatori e dai gruppi elettrogeni. La commutazione

tra le due linee in ingresso è automatica, gestita da apposita centralina.

62 / 70



L’alimentazione della pompa antincendio sarà derivata a monte dell’interruttore generale rete

“normale”, in modo da non interrompere il circuito utilizzando il sistema di sganci previsto.

Si prevede la fornitura e la posa in opera di quadri elettrici secondari che verranno collocati

all’interno del locale quadri o in prossimità delle utenze a seconda delle necessità.

Si prevede la fornitura e la posa in opera dei quadri elettrici regolatori di flusso luminoso, i quali

verranno collocati a fianco dei rispettivi quadri di illuminazione.

Saranno previsti regolatori di flusso per i circuiti “rinforzo” e “permanente” di galleria.

15.2.5 Reti di terra e collegamenti equipotenziali

Gli impianti di terra di cabina devono essere progettati in modo da soddisfare le seguenti

prescrizioni:

• avere sufficiente resistenza meccanica e resistenza alla corrosione;

• essere in grado di sopportare, da un punto di vista termico, le più elevate correnti di guasto

prevedibili (che generalmente sono determinate mediante calcolo);

• evitare danni a componenti elettrici ed a beni;

• garantire la sicurezza delle persone contro le tensioni che si manifestano sugli impianti di terra

per effetto delle correnti di guasto a terra.

I parametri da prendere in considerazione nel dimensionamento degli impianti di terra sono quindi:

• valore della corrente di guasto a terra;

• durata del guasto a terra;

• caratteristiche del terreno.

Il sistema di terra dovrà realizzare una superficie equipotenziale, per la quale sia possibile rendere

trascurabili le tensioni di passo e di contatto con adeguati collegamenti equipotenziali di tutte le masse

facenti parte dell’impianto elettrico afferente le cabine.

La realizzazione dovrà essere effettuata a regola d’arte nel rispetto delle vigenti normative e delle

prescrizioni contrattuali.

In particolare, dovrà essere privilegiato l’utilizzo dei dispersori naturali come i ferri di

sottofondazione, di fondazione e di armatura.

Dovranno essere progettati e verificati in campo, prima dell’esecuzione dei getti, i tipici delle

legature, dei giunti, delle saldature e delle interconnessioni in generale tra i vari ferri costituenti la

maglia.

Una volta realizzato l'impianto di messa a terra, la protezione contro i contatti indiretti sarà

realizzata in ottemperanza alle prescrizioni della Norma CEI 64-8 413.1.3.

15.2.6 Cavidotti e vie cavi

Si prevede la fornitura e posa in opera dei cavidotti e vie cavi esterni, ai fini della distribuzione

degli impianti ausiliari di cabina (illuminazione, TV.CC, predisposizioni varie, ecc.) e per il raccordo con

le dorsali di tratta.

Tutti gli attraversamenti di solai e pareti tagliafuoco dovranno essere isolati con materiali atti ad

impedire la propagazione della fiamma da un lato all'altro dell'attraversamento o meglio atti a

garantire il mantenimento delle caratteristiche REI della struttura.

63 / 70



Ogni barriera dovrà essere certificata ed identificata con apposito cartello metallico riportante le

caratteristiche necessarie, a riguardo dei prodotti utilizzati e delle modalità di posa.

15.2.7 Linee cavo di alimentazione

Si prevede la fornitura e posa in opera delle linee cavo relative ai circuiti di potenza, ausiliari, ecc.

destinate ai collegamenti BT all’interno delle cabine.

Le linee cavo saranno costituite da cavi unipolari o multipolari di rame non propaganti la fiamma e

l’incendio, nonché a bassissima emissione di fumi e gas tossici e corrosivi.

Prevalentemente saranno utilizzati cavi multipolari per sezioni fino a 35 mm² ed unipolari per

sezioni superiori.

Per le linee con grosse portate si adotteranno cavi unipolari in parallelo su ogni fase con una

sezione massima di ogni conduttore di 240 mm².

Qualora si utilizzino cavi unipolari si predisporrà l’interlacciamento degli stessi al fine di limitare

l’effetto delle mutue induzioni ed il riscaldamento delle parti metalliche a contatto con i cavi.

La massima caduta di tensione ammessa è del 4%.

La distribuzione dell’energia elettrica all’interno della cabina di trasformazione sarà realizzata, per i

grandi flussi di corrente, con sistemi di distribuzione a barre conduttrici in modo tale da limitare

l’impiego di sistemi con più cavi in parallelo per fase.

In particolare si utilizzerà un sistema con barre in rame isolate ed affiancate, per ridurre le

dimensioni esterne dell’involucro.

15.2.8 Impianti Interni

Si prevede la fornitura e posa in opera dei seguenti impianti:

• illuminazione e FM di servizio, derivati dai quadri servizi di cabina;

• apparecchi di illuminazione interna per ogni locale ed all’esterno in prossimità delle porte di

accesso;

• apparecchi di illuminazione per l’area esterna di cabina;

• impianto di rilevazione fumi;

• impianto di antintrusione.

15.2.9 Telecontrollo e supervisione

Si prevede la fornitura e posa in opera dei componenti hardware e software per il sistema di

telecontrollo e supervisione degli impianti tecnologici di cabina e delle gallerie afferenti la cabina.

Tutti gli impianti tecnologici delle cabine faranno capo ad un sistema di Supervisione e Controllo, il

quale provvederà alla gestione delle apparecchiature di cabina quali:

• quadri MT

• trasformatori MT/BT

• quadri di distribuzione primaria BT 400V

• quadri di distribuzione primaria BT e ventilazione 400V

• quadri di distribuzione secondaria

• gruppi di continuità (UPS)

64 / 70

• gruppo elettrogeno

• quadri riduttori di flusso illuminazione di galleria

• ecc.



In linea generale l’obiettivo dell’impianto è quello di controllare i punti principali del sistema

elettromeccanico che comprendono:

• lo stato delle apparecchiature di protezione (interruttori e relè)

• gli allarmi dovuti all’intervento delle protezioni (centraline termometriche, relè di protezione,

ecc.)

• la misura dei parametri elettrici durante il funzionamento della centrale (tensioni, correnti,

potenze, ecc.)

15.2.10 Impianto di riscaldamento e condizionamento

Gli impianti di riscaldamento/condizionamento per i locali saranno realizzati con macchine di tipo

monosplit a pompa di calore condensati ad aria.

Gli apparati saranno costituiti da:

• n. 1 unità esterna per sistemi split a pompa di calore, controllata da inverter e funzionante con

refrigerante R410A;

• n. 1 unità interna del tipo a cassette pensile a soffitto a 4 vie, collegata all’unità esterna

mediante una coppia di tubazioni in rame preisolato;

• sistema di regolazione.

Il riscaldamento del bagno di servizio avverrà mediante un radiatore elettrico.

15.2.11 Impianto idrico-sanitario

L'acqua potabile proveniente dall'acquedotto viene utilizzata per la distribuzione dell’acqua fredda

ad uso sanitario e per il reintegro del serbatoio di accumulo antincendio.

L’alimentazione idrica sarà derivata mediante nuovo allacciamento alla rete comunale che avverrà

nei pressi dell’ingresso carrale.

La rete di distribuzione di acqua fredda e calda all’interno dei locali è realizzata sottotraccia con

tubazioni in acciaio zincato.

Le tubazioni interrate, posate all’esterno, saranno in polietilene ad alta densità PN16.

Il servizio igienico è intercettabile mediante rubinetto da incasso con cappuccio cromato.

I sanitari saranno in vetrous china, dotati di rubinetteria di primaria ditta, di proprio scarico e

tubazione di adduzione dell’acqua sanitaria.

La produzione di acqua calda sanitaria sarà realizzata tramite un boiler elettrico con accumulo pari

a 10 litri, posizionato nell’antibagno.

15.2.12 Impianto antincendio

All’interno della cabina saranno installati degli estintori portatili del tipo pressurizzato a polvere e a

CO2, omologati e disposti nei punti ritenuti più idonei.

65 / 70

15.2.13 Impianto di scarico



La rete di scarico delle acque nere raccoglie gli scarichi del locale igienico e li convoglia alla rete

fognaria esterna. All’interno del bagno la rete sarà realizzata con tubi di polietilene ad alta densità con

giunti a saldare. La colonna di scarico sarà in polietilene ad alta densità con giunti ad innesto.

15.3 Impianti di illuminazione aree di svincolo

Per la tratta in oggetto le aree ove è previsto l’impianto di illuminazione sono i seguenti:

• Svincolo Molino Dorino;

• Rotatoria Merlata;

• Rotatoria Barzaghi;

• Svincolo sull’autostrada A8.

Per quanto riguarda le prescrizioni della Legge 17/2000 della Regione Lombardia si farà riferimento

essenzialmente all’Art. 6 di detta Legge e più precisamente:

• Impiego di sorgenti luminose al sodio alta pressione ad alto rendimento (superiore ai 110 lumen

/ Watt);

• Impiego di apparecchi illuminanti con ottica non abbagliante (cut-off) e vetro di chiusura piano,

al fine di limitare la diffusione verso l’alto del flusso luminoso;

• Impiego di ottiche performanti con rendimenti superiori all’80-82%;

• Impiego di sistemi o apparecchiature che consentono di ridurre i consumi energetici durante le

ore notturne nelle ore di minor traffico veicolare senza penalizzare la sicurezza, come i

regolatori di flusso luminoso ed apparecchi bi-lampada. Tale situazione è inoltre prevista dalle

Norme UNI 11248.

15.3.1 Impianto regolatore di flusso luminoso

Gli impianti di illuminazione in oggetto, saranno derivati dai Quadri Elettrici dotati di regolatore di

tensione. Il regolatore dovrà permettere che il livello d’illuminamento possa variare gradualmente

consentendo agli utilizzatori delle strada di assuefarsi progressivamente alle nuove condizioni

luminose.

Alla messa in servizio il regolatore dovrà essere predisposto per effettuare il ciclo di accensione ad

un valore fissato, che correttamente può essere di 205V. Al termine del ciclo di accensione, il

regolatore inizierà gradualmente ad incrementale la tensione d’uscita fino al raggiungimento del valore

nominale (220V), permettendo alle lampade di lavorare al massimo della luminosità.

Durante le ore notturne, contraddistinte da un minor traffico veicolare, il regolatore permetterà di

alimentare le lampade con tensione ridotta, assicurando così elevati risparmi sia a livello immediato

per la gestione corrente che per le manutenzione come previsto dalle Norme UNI 11248 e Legge

17/2000 della Regione Lombardia all’Art. 6.

Tali comandi di accensione avverranno tramite il segnale della fotocellula installata in campo,

mentre gli orari ed i livello dell’inserimento delle parzializzazioni avverrà tramite strumenti ed

apparecchiature in dotazione al Quadro regolatore in forma automatica se pre-impostati in remoto

della “stazione di controllo”

A seguito di un Black-out, al ritorno dell’alimentazione di rete, il regolatore dovrà ripetere

66 / 70



nuovamente il ciclo di accensione, garantendo l’innesco della lampada, per poi ritornare al valore della

tensione prefissato prima dell’interruzione dell’alimentazione.

In qualsiasi condizione di funzionamento il regolatore dovrà assicurare la stabilizzazione della

tensione in uscita con una precisione del “+/-1%” in presenza di variazioni di tensioni d’ingresso sino

al “+/- 10%”, quindi assicurando una corretta e costante alimentazione delle lampade sottese, in

quanto è noto che durante la notte, l’ENEL, o l’ente erogante, fornisce abitualmente una tensione che

varia da 230/240V, che determina in condizioni di invecchiamento precoce delle sorgenti luminose.

Tutti gli apparecchi illuminanti previsti nel progetto dovranno rispondere alle Norme CEI 34.21 ed

avere un grado di protezione minimo IP55/IP65 e certificati al fine della prevenzione dell’inquinamento

luminoso, secondo la L.R. della Lombardia n. 38/2004 ed in particolare dovranno avere le seguenti

caratteristiche costruttive:

• corpo in fusione di alluminio comprensivo da vano ausiliari come reattore, accenditore e

condensatore di rifasamento con grado di protezione IP55;

• ottica in alluminio purissimo cut-off anabbagliante con rendimento non inferiore all’75% con

diffusione prevalentemente trasversale;

• vetro di chiusura piano in grado di assicurare al gruppo ottico un grado di protezione IP66

16 ESPROPRI

Per poter procedere all’acquisizione dei beni immobili di proprietà privata o pubblica interessati

dalla realizzazione dalle opere oggetto del presente progetto preliminare, sono stati catalogati i beni

mediante la determinazione delle superfici necessarie alla realizzazione dell’opera per tipo di

occupazione. In particolare è stato adottato il seguente criterio:

- trincea o rilevato: limite di occupazione è posto in coincidenza della ubicazione della scarpata

di progetto con una maggiorazione tra i 5,00 m dal piede o dal ciglio della scarpata stessa,

per contemplare le opere collaterali e l’ occupazione temporanea a consentire le

cantierizzazioni e movimenti di mezzi.

- viadotti: occupazione dello spazio compreso tra le proiezioni a terra degli impalcati, con fasce

aggiuntive al lato 5,00 m per ogni lato;

- vasche di smaltimento acque e singoli manufatti. Limite di occupazione individuato come limite

di esproprio con fasce aggiuntive perimetrali di 5,00 m per consentire l’esecuzione dei lavori

secondo le tecniche progettate ed in considerazione della movimentazione di uomini e mezzi in

piena sicurezza operativa.

17 INTERFERENZE

In fase di stesura del presente Progetto preliminare si è proceduto ad una ricerca delle

interferenze lungo il corridoio interessato dal progetto dell’infrastruttura.

La situazione esistente è stata verificata tramite:

• sopralluoghi in sito

67 / 70

• ricerca di specifici dati presso enti locali

• ricerca di specifici dati presso enti gestori di servizi sul territorio

• verifica di banche dati

• analisi dei piani regolatori locali



In particolare, l’attività è consistita nel censimento delle interferenze all’interno delle aree

interessate dal progetto verificando le interferenze già rilevate attraverso la campagna topografica o

già in possesso delle Concessionarie autostradali e approfondendo ulteriormente lo studio del territorio

attraversato, censendo ed analizzando le interferenze tecnologiche non rilevate.

L’estensione dei tracciati e l’attraversamento di alcune aree densamente abitate ed urbanizzate

hanno portato all’individuazione di un numero elevato di interferenze, sia di tipo lineare che di tipo

puntuale, con il tracciato di progetto.

L’analisi a scala territoriale delle infrastrutture costituenti interferenza ha previsto successive

operazioni di verifica e raccolta di informazioni contraddistinte, durante lo svolgersi dello studio, da

sempre maggiore livello di approfondimento.

Si sono ricercate ed individuate le seguenti tipologie di infrastruttura:

- Reti di approvvigionamento idrico (acquedotto);

- Reti raccolta e smaltimento acque reflue (fognature comunali e collettori consortili);

- Reti di trasporto e distribuzione energia elettrica (alta ed altissima tensione, media e bassa

tensione per utenze private e Pubblica Illuminazione);

- Reti di trasporto e distribuzione gas (gasdotti alta pressione, gasdotti media e bassa pressione

per utenze private);

- Reti di telecomunicazione e relativi cablaggi (telefonia su cavo, telefonia mobile, fibre ottiche);

- Reti di teleriscaldamento;

- Idrografia principale e reticolo idrografico minore;

- Altro, impianti particolari (semaforici, controllo del traffico, ecc…)

- Viabilità primaria e principale

- Viabilità secondaria e locale

- Ferrovie

- Corsi d’acqua (fiumi e torrenti)

I risultati di detta attività sono riportati dettagliatamente negli specifici elaborati allegati al

progetto.

Dai sopralluoghi effettuati, dalla cartografia esistente esaminata nonché dai colloqui ancora in

corso con i responsabili degli enti interessati, è stato possibile individuare ed accertare le interferenze,

analizzare lo stato e la tipologia dei sottoservizi interferenti, nonché attivare la fase di studio e di

quantificazione dei loro eventuali spostamenti. In particolare per le interferenze principali (linee

elettriche e gas) questa ultima fase è stata condotta attraverso il contatto diretto con gli Enti gestori.

68 / 70

18 CRONOPROGRAMMA DELLE ATTIVITA’



Di seguito si riporta cronoprogramma sintetico dei lavori che sono calcolati in complessivi 1066

giorni. Il suddetto cronoprogramma è stato individuato in base a produzioni medie nelle giornate

lavorative indicate sulla base dell’esperienza per lavorazioni in cantieri analoghi.

Per un dettaglio maggiore relativo alle tempistiche indicate si rimanda all’elaborato specifico.

19 CALCOLO SOMMARIO DI SPESA

Le analisi dei parametri utilizzati per la redazione della presente valutazione economica del costo di

costruzione sono state fatte utilizzando l’Elenco Prezzi ANAS 2008 Compartimento Lombardia e

Provincia di Milano anno 2008 per le voci computate analiticamente (movimenti di materie, opere

d'arte singolari, opere d'arte minori, pavimentazioni, barriere di sicurezza, smaltimento acque, opere di

mitigazione ambientale).

In merito alle altre voci relative alle opere civili ed impiantistiche, bonifica ordigni bellici sono stati

applicati prezzi unitari desunti da progetti aventi caratteristiche geometrico - funzionali e tecniche

analoghe a quelle delle opere previste dal presente studio (segnaletica, fabbricati, impianti, ecc).

Nella stima sono state valutate la risoluzione delle interferenze e gli spostamenti dei sottoservizi

sulla base di prezzi parametrici desunti per opere analoghe, mentre gli importi per le opere di

cantierizzazione e sicurezza mediante aliquote individuate in funzione dell’ambito e delle difficoltà

esecutive dei lavori:

- oneri per la sicurezza specifici (3% dei Lavori a Base d’Asta)

- oneri per la cantierizzazione (2% dei lavori a Base d’Asta) comprende le voci per la

realizzazione delle viabilità di cantiere, delle aree di cantiere; sono inoltre comprese in queste

capitolo le eventuali opere provvisionali o la fasizzazione necessaria per la realizzazione di

alcuni interventi che in questo momento, stante l'attuale approfondimento progettuale, non è

possibile quantificare analiticamente.
