Serie Kmo

POMPE ING. CALELLA
KMO
Applicazioni:
Rilancio acqua, Bacini municipali, Pressurizzazione,
Sistemi booster, Alimentazione caldaie, Condizionamento
Sistemi irrigazione, Sistemi antincendio,
Impianti produzione energia, Industria chimica.
Applications:
Water feeding, Municipal water supply, Pressurized
water, Booster systems, Boiler feeding and condensate,
Heating and air conditioning, Fire fighting
systems, Power plants, Chemical industry.

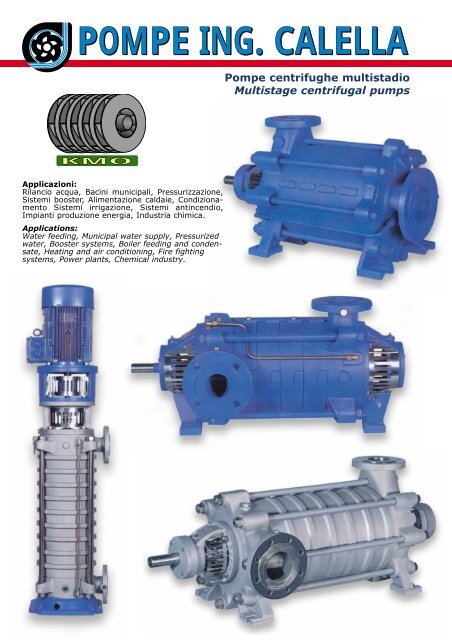

Pompe centrifughe multistadio
Multistage centrifugal pumps

Materiali costruzione disponibili:
Ghisa, Ghisa sferoidale, Bronzo, Acciaio al carbonio,
AISI 316, AISI 316L
Descrizione:
Serie completamente rinnovata di pompe multistadio ad
asse orizzontale doppia supportazione di albero e giranti
chiuse. Giranti bilanciate staticamente e dinamicamente.
Le bocche di aspirazione e mandata sono orientabili
a piacimento. Tenute a baderna semplici, con
camera di raffreddamento o meccaniche EN 12756.
Alberi con bussole di usura di serie. Cuscinetti lubrificati
a grasso di dimensioni generose. A richiesta anelli di
usura per corpo e stadi intermedi.
KMO KMO-D -D
Serie multistadio KMO-D
KMO-D multistage series
Dati tecnici:
Bocche mandata: da DN 65 fino DN 200 PN 64
Portata: fino a 700 m3/h
Prevalenza: fino a 560 m
Temperature: da - 10° C fino a 110° C
Pressione esercizio: fino a 60 Bar
Technical data:
Discharge Nozzle range: DN 65 up DN 200 PN 64
Flow: up 700 m3/h
Head: up 560 m
Operating temperature: - 10° C up 110° C
Working pressure: up 60 Bar
Materiali costruzione disponibili:
Ghisa, Ghisa sferoidale, Bronzo, Acciaio al carbonio,
AISI 316, AISI 316L
Descrizione:
Serie completamente nuova di pompe multistadio ad
asse orizzontale doppia supportazione di albero, giranti
chiuse e disco equilibratore in AISI 420. Giranti
bilanciate staticamente e dinamicamente. Le bocche di
aspirazione e mandata sono orientabili a piacimento.
Tenute a baderna semplici o con camera di raffreddamento.
Alberi con bussole di usura di serie. Cuscinetti
NU lubrificati a grasso di dimensioni generose.
A richiesta anelli di usura per corpo e stadi intermedi.
KMO
Serie multistadio KMO
KMO multistage series
Dati tecnici:
Bocche mandata: da DN 32 fino DN 200 PN 64
Portata: fino a 700 m3/h
Prevalenza: fino a 400 m
Temperature: da - 10° C fino a 140° C
Pressione esercizio: fino a 50 Bar
Technical data:
Discharge Nozzle range: DN 32 up DN 200 PN 64
Flow: up 700 m3/h
Head: up 400 m
Operating temperature: - 10° C up 140° C
Working pressure: up 50 Bar
Available construction materials:
Cast Iron, Spheroid Cast Iron, Bronze, Cast Steel, AISI
316, AISI 316L
Design:
Completely renewed series of ring section multistage
pumps, double shaft support type, with closed impellers
and diffusers. Pump impellers are statically and
dynamically balanced. Suction and delivery flanges can
be oriented at will. Seal can be simple packing gland,
with cooled stuffing box or mechanical seal according to
EN 12756. Standard shaft with wear bushes.
Grease lubricated generous bearings.
Casing and stage wear rings available on request
Construction materials:
Cast Iron, Spheroid Cast Iron, Bronze, Cast Steel,
AISI 316, AISI 316L
Design:
Completely new series of ring section multistage
pumps, double shaft support type, with closed
impellers and diffusers and AISI 420 balance disk.
Pump impellers are statically and dynamically balanced.
Suction and delivery flanges can be oriented at will.
Seal can be simple packing gland or with cooled stuffing
box. Standard shaft with wear bushes.
Grease lubricated generous NU bearings.
Casing and stage wear rings available on request

Prevalenza / Head (H) - m
Prevalenza / Head (H) - m
500
400
300
200
100
90
80
70
60
50
40
30
20
32/14
32/3
80/15
100/15
125/12
KMO KMO-D -D
40/2
50/2
65/11
65/2
80/2
10
4 5 6 7 8 9 10 15 20 30 40 50 60 70 80 90 100 150 200 300 400 500 600 700 800
600
550
500
450
400
350
300
250
200
150
100
90
80
70
60
50
40
30
32/13
32/2
40/13
50/12
40/12
40/2
1450 R.P.M.
80/10
KMO KMO-D -D
100/8
100/2
Portata / Capacity (Q) - m 3 /h
50/10
2900 R.P.M.
6 7 8 9 10 16 20
30 40 50 60 70 80 90 100 200
50/2
65 A/10
65/7
Portata / Capacity (Q) - m 3 /h
65/2
125/6
125/2
150/10
150/4
150/2
80/6
80/4
80/2
200/6
200/3
200/2

KMO-V
Dati tecnici:
Bocche mandata da DN 32 fino DN 150 PN 40
Portata fino a 400 m3/h
Prevalenza fino a 350 m
Temperature da - 10° C fino a 120° C
Pressione esercizio fino a 40 Bar
Materiali costruzione disponibili:
Ghisa, Ghisa sferoidale, Bronzo, Acciaio al carbonio, AISI 316,
AISI 316L
Descrizione:
Serie completamente nuova di pompe multistadio ad asse verticale
e giranti chiuse. Giranti bilanciate staticamente e dinamicamente.
Lanterna di accoppiamento a motore IEC forma B5 e giunto
elastico.
Tenuta a baderna semplice o meccanica EN 12756.
Albero con bussole di usura di serie supportato con bronzina
lubrificata con liquido pompato in aspirazione e cuscinetto di
testa lubrificato a grasso di dimensioni generose.
A richiesta anelli di usura per corpo e stadi intermedi.
KMO-V
Serie multistadio
KMO-V
KMO-V
multistage series
Technical data:
Discharge Nozzle range: DN 65 up DN 150 PN 40
Flow: up 400 m3/h
Head: up 350 m
Operating temperature: - 10° C up 120° C
Working pressure: up 40 Bar
Construction materials:
Cast Iron, Spheroid Cast Iron, Bronze, Cast Steel, AISI 316,
AISI 316L
Design:
Completely new series of ring section multistage pumps in
vertical execution with closed impeller and diffusers.
Pump impellers are statically and dynamically balanced.
Seal can be simple packing gland or mechanical seal according
to EN 12756.
Standard shaft with wear bushes supported by sleeve
lubricated with pumped liquid and generous head bearing
grease lubricated.
Casing and stage wear rings available on request

Prevalenza / Head (H) - m
Prevalenza / Head (H) - m
300
200
100
90
80
70
60
50
40
30
25
20
15
10
4
400
350
300
250
200
150
100
90
80
70
60
50
40
30
32/12
32/3
32/12
32/2
40/12
50/12
50/2
KMO-V
40/2
KMO-V
6 7 8 9 10 20
65/10
65/2
1450 R.P.M.
5 6 7 8 9 10 15 20 25 30 40 50 60 70 80 90 100 150 200 300 400 500
40/11
40/2
80/10
80/2
Portata / Capacity (Q) - m 3 /h
2900 R.P.M.
50/8
50/2
16 30 40 50 60 70 80 90 100 200
Portata / Capacity (Q) - m 3 /h
100/8
100/2
65/5
65/2
125/6
125/2
80/3
80/2
150/3
150/2

Materiali costruzione disponibili:
Ghisa, Ghisa sferoidale, Bronzo, Acciaio al carbonio,
AISI 316, AISI 316L
Descrizione:
Serie completamente nuova di pompe multistadio ad
asse orizzontale ad aspirazione assiale e giranti chiuse.
Giranti bilanciate staticamente e dinamicamente.
Tenuta a baderna semplice o meccanica EN 12756.
Alberi con bussole di usura di serie.
Cuscinetto a sfere lubrificato a grasso di dimensioni
generose in mandata. A richiesta anelli di usura per
corpo e stadi intermedi.
Prevalenza / Head (H) - m
300
250
200
150
100
90
80
70
60
50
40
30
25
20
15
10
40
80/8
80/2
80/3
80/2
1450 R.P.M.
100/2
KMO-E
2900 R.P.M.
100/8 125/6
KMO-E
50 60 70 80 90 100 120 140 160 180 200 250 300 350 400 450 500
Portata / Capacity (Q) - m 3 /h
POMPE ING. CALELLA
Serie multistadio KMO-E
KMO-E multistage series
Dati tecnici:
Bocche mandata: da DN 80 fino DN 150 PN 40
Portata: fino a 400 m3/h
Prevalenza: fino a 300 m
Temperature: da - 10° C fino a 110° C
Pressione esercizio: fino a 40 Bar
Technical data:
Discharge Nozzle range: DN 80 up DN 150 PN 40
Flow: up 400 m3/h
Head: up 300 m
Operating temperature: - 10° C up 110° C
Working pressure: up 40 Bar
Construction materials:
Cast Iron, Spheroid Cast Iron, Bronze, Cast Steel,
AISI 316, AISI 316L
Design:
Completely new series of ring section multistage
pumps, single shaft support type, axial suction with
closed impellers and diffusers. Pump impellers are
statically and dynamically balanced.
Seal can be simple packing gland or mechanical seal
according to EN 12756. Standard shaft with wear
bushes. Grease lubricated generous bearings.
Casing and stage wear rings available on request
21022 AZZATE (Varese) Italy - Via Garibaldi, 13 - tel. +39.0332.459.119 - fax +39.0332.459.219
www. pompecalella.it - e-mail: info@pompecalella.it
125/2
150/5
150/2
