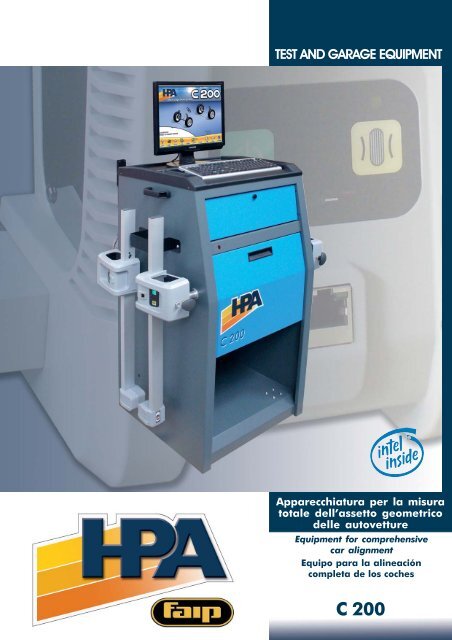

Descargar Catalogo alineadora C200

TEST AND GARAGE EQUIPMENT
Apparecchiatura per la misura
totale dell’assetto geometrico
delle autovetture
Equipment for comprehensive
car alignment
Equipo para la alineación
completa de los coches
C 200

C 200
Rilevatori “wireless” con tecnologia radio a 2,4 GHz.
Wireless measuring heads equipped with a 2.4 GHz radio technology.
Captadores “wireless” con un sistema de radio a tecnología 2,4 GHz.
.
Caratteristiche generali
Assetto ruote computerizzato, con 4 rilevatori “wireless” a 8
sensori CCD.
Unità centrale su ruote che integra il monitor LCD (disponibile a
richiesta fra una gamma completa di accessori) e con alloggiamento
chiuso per PC e stampante.
Rilevatore estremamente compatto e leggero.
Maneggevole, permette di lavorare col massimo comfort, costruito
con materiali e soluzioni che ne esaltano l’affidabilità.
Progettato in Italia secondo le più innovative tecnologie, garantisce
precisione e massima stabilità delle misure anche in condizioni
ambientali e di illuminazioni particolarmente severe.
Alimentazione con batterie ricaricabili commerciali ad alto
rendimento. Tempo di carica prolungato, sistema di ricarica
integrato nel mobile, con indicazioni sul pannello comandi,
bassissimo costo di sostituzione delle batterie al termine del loro
normale periodo di vita.
Possibilità di alimentazione e lavoro con cavi di emergenza
(a richiesta).
Main features
Computerised wheel aligner with 8x4 wireless CCD sensors.
Wheeled main unit equipped with LCD monitor (available as optional
in a wide range of accessories) and with protected compartment
for PC and printer.
Light and easy-to-handle measuring heads.
Manufactured with materials and technical solutions to reach the
highest reliability.
Designed in Italy according to the most innovative technologies;
C 200 offers stable measurements both in difficult working places
and in unfavourable lighting conditions.
Power supply by means of commercial and rechargeable
batteries of high efficiency. Longer durability and low cost of
replacement when the battery life cycle is over and; battery
recharge system integrated in the cabinet; LED in the control panel
of the measuring head;
Emergency cables available on request.
Características generales
Alineador con PC y 4 captadores “wireless” con 8 sensores
CCD.
L’unidad central sobre ruedas incluye el monitor LCD (disponible
como opción en una gama completa de accesorios) y
compartimientos protegidos para el PC y la impresora.
Captador extremadamente compacto y ligero. Manejable,
permite de trabajar con la máxima comodidad, construido con
materiales y soluciones que ne exaltan la fiabilidad.
Planeado en Italia según las más innovativas tecnologías, también
garantiza precisión y maxima estabilidad de las medidas también en
condiciones ambientales y de iluminaciones particularmente severas.
Alimentación con baterías comerciales recargables a
alto rendimiento. Tiempo de carga alargado, sistema de recarga
integrado en el mueble, con indicaciones sobre el teclado del
captador, bajo coste de sustitución de las baterías al final de su
normal período de vida.
Posibilidad de alimentación y trabajo con cables de emergencia,
(opcionales bajo pedido).

Programma d’assetto intuitivo in ambiente Windows.
User friendly alignment program based on Windows.
Programa de alineación intuitivo en entorno Windows.
Caratteristiche funzionali
Regolazione angoli corredata da cursori grafici ed indicazioni
colorate. Regolazione della curva di covergenza.
Compensazione del fuori centro (ROC) a spinta, a ruote
sollevate e a singola ruota.
Rapidità di ciclo e precisione assicurata da procedure professionali.
Banca dati con oltre 20.000 veicoli, suddivisi per aree geografiche.
Costantemente aggiornata, è disponibile un servizio internet
per recuperare in tempo reale i dati delle nuove vetture.
Cal One-Touch ricalibra il sensore dello sterzo.
Completamente integrato con il C 200 e la sua banca dati, permette
di risparmiare tempo e costi, riallineando il sensore dello sterzo
con l’angolo di spinta come richiesto dai produttori di vetture con
dispositivi di sicurezza come ESC (Electronic Stability Control).
.
Functional features
Angle adjustment displayed in comprehensive coloured fields.
Toe curve adjustment.
Push-mode ROC with wheels lifted or for one wheel.
Quick working procedures and accuracy guaranteed by professional
operational programs.
Data bank with over 20.000 vehicles with dedicated list according
to different international markets. Comfortable update of new
vehicles on-line via internet.
Cal-One-Touch, calibration device for the steering wheel
sensor; integrated in the software of the wheel aligner. Time and
cost-saving tool to align the steering wheel sensor with the thrust
angle according to the Car Makers prescriptions for the vehicle
equipped with safety devices like ESC (Electronic Stability Control).
Características funcionales
Ajustes ángulos: facil y completo display a colores para la
regulación de los ángulos. Regulación de la curva de convergencia.
Alabeo/Compensación de empuje (ROC) con ruedas
levantadas y a rueda individual. Rapidez de ciclo y precisión
aseguradas desde procedimientos profesionales.
Banco de datos con más de 20.000 vehículos, subdivididos por
áreas geográficas. Constantemente actualizados, está disponible
un servicio internet para descargar en tiempo real los datos
de los nuevos vehiculos.
Cal One-Touch recalibra el sensor del volante.
Completamente integrado con el C 200 y su banco de datos,
permite de salvar tiempo y costes, re-alineándo el sensor del
volante con l’angulo de empuje como solicitado por los
productores de los vehículos con aparatos de seguridad como
ESC (Electronic Stability Control).
www.simpesfaip.it/infoauto
Cal One-Touch
C 200

C 200
Apparecchiatura per la misura dell’assetto geometrico delle vetture.
Equipment for comprehensive car alignment.
Equipo para la alineación completa de los coches.
Dati tecnici Technical data Datos técnicos
Campi di misura: Measuring ranges: Rangos de medida:
- Convergenza totale - Total toe - Convergencia total ± 20°
- Semi convergenza - Partial toe - Convergencia parcial ± 10°
- Campanatura - Camber - Inclinación ± 10°
- Incidenza - Caster - Ángulo de avance ± 30°
- Inclinazione perno fuso - King pin angle - Inclinación perno fundido ± 30°
- Angolo di spinta - Thrust angle - Ángulo de empuje ± 10°
Tensione di alimentazione (std) Power supply voltage (std) Tensión de alimentación (std) 230 Vac/50-60 Hz/1 Ph
Potenza assorbita Absorbed power Potencia consumida 500 W
Batterie rilevatori radio Radio measuring heads batteries Baterías de los captadores 4.8 Vcc - 3000 mA
Dotazione Supplied accessories Equipamiento
CD ROM di programma CD ROM with back-up program CD ROM con back-up de programa
Dispositivo bloccasterzo Steering wheel holder Dispositivo de bloqueo dirección
Dispositivo premipedale freno Pedal depressor Dispositivo prensa pedal freno
Manuale istruzioni d’uso Operator’s instruction manual Manual de instrucciones para el uso
Accessori a richiesta Optional accessories Accesorios bajo pedido
Monitor LCD LCD Monitor Monitor LCD
Stampante A4 a colori a getto di inchiostro A4 colour inkjet printer set Impresora A4 a color a inyección de tinta
Coppia di piatti rotanti Pair of turntable Par de platos giratorios
Graffe autocentranti a 4 punti Self-centering 4-point clamps Garras autocentrantes de 4 puntos
Altri accessori disponibili a richiesta. Consultare il catalogo illustrato.
Other accessories are available upon request. For information, please consult our illustrated catalogue.
Otros accesorios disponibles bajo pedido. Consúltese el catálogo ilustrado.
Dimensioni Dimensions Dimensiones
Le immagini, le configurazioni e le caratteristiche tecniche riportate nel presente stampato hanno il solo scopo di presentare il prodotto e sono soggette a variazioni.
Per una corretta definizione dell’ordine fare sempre riferimento al listino prezzi in vigore.
The illustrations, configurations and technical features in this pubblication are intended to present the product only, and are subject to variation.
To ensure correct ordering, always refer to the current price list.
La única finalidad de todas la imágenes, configuraciones técnicas incluidas en el presente documento es la presentación del producto e, por tanto, están sujetas a
variaciones. Para efectuar correctamente un pedido se deberá tomar siempre como referencia la lista de precios válida.
SIMPESFAIP S.p.A. - Società Unipersonale
Engineering, Test and Garage Equipment
- A Nexion Group Company -
Via Dinazzano, 4 - 42015 Prato di Correggio (RE) Italy
Tel. +39 0522/736087 - Fax +39 0522/736716
www.simpesfaip.it - e-mail:info@simpesfaip.it
DPSF000082 - 09/10
