<strong>Stanza</strong> <strong>di</strong> <strong>soggiorno</strong> <strong>in</strong> <strong>una</strong> <strong>villa</strong><br />

VII Triennale <strong>di</strong> Milano<br />

Milano, 1940<br />

<strong>DISEGNI</strong><br />

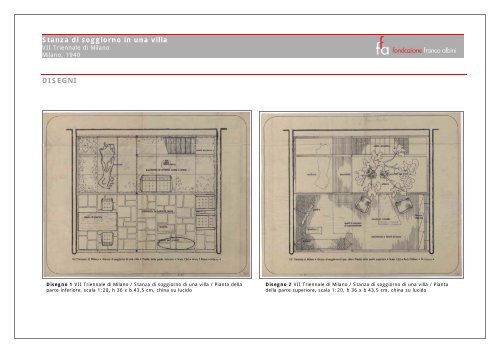

Disegno 1 VII Triennale <strong>di</strong> Milano / <strong>Stanza</strong> <strong>di</strong> <strong>soggiorno</strong> <strong>di</strong> <strong>una</strong> <strong>villa</strong> / Pianta della<br />

parte <strong>in</strong>feriore, scala 1:20, h 36 x b 43,5 cm, ch<strong>in</strong>a su lucido<br />

Disegno 2 VII Triennale <strong>di</strong> Milano / <strong>Stanza</strong> <strong>di</strong> <strong>soggiorno</strong> <strong>di</strong> <strong>una</strong> <strong>villa</strong> / Pianta<br />

della parte superiore, scala 1:20, h 36 x b 43,5 cm, ch<strong>in</strong>a su lucido


Disegno 3 A2-349, VII Triennale <strong>Stanza</strong> <strong>di</strong> <strong>soggiorno</strong> / soppalco a travicelli<br />

<strong>in</strong> legno, h 43,8 x b 61,2 cm, ch<strong>in</strong>a su lucido<br />

Disegno 4 A2-357, VII Triennale <strong>Stanza</strong> <strong>di</strong> <strong>soggiorno</strong> / scala sospesa /<br />

soppalco <strong>in</strong> legno, h 42,3 x b 59 cm, ch<strong>in</strong>a su lucido


Disegno 5 A1-346, VII Triennale <strong>Stanza</strong> <strong>di</strong> <strong>soggiorno</strong> / Poltrona imbottita -<br />

legno, [1940], scala 1:5, ch<strong>in</strong>a su lucido<br />

Disegno 6 A3-324, VII Triennale <strong>di</strong> Milano 1940 / <strong>Stanza</strong> <strong>di</strong><br />

<strong>soggiorno</strong> <strong>in</strong> <strong>una</strong> <strong>villa</strong> / Poltrona “Seggiovia”, 22.3.1940, scala<br />

1:10, matita su carta da spolvero


FOTOGRAFIE e RELAZIONI DI PROGETTO<br />

STANZA DI SOGGIORNO PER UNA VILLA<br />

Triennale <strong>di</strong> Milano, 1940<br />

Architetto: Franco Alb<strong>in</strong>i<br />

Trattandosi <strong>di</strong> un’esposizione dove vengono raffrontate <strong>di</strong>verse tendenze<br />

architettoniche, quest’ ambiente è stu<strong>di</strong>ato e realizzato non con la pretesa <strong>di</strong> dare<br />

completa soluzione <strong>di</strong> ogni problema ma semplicemente all’impostazione <strong>di</strong> problemi<br />

funzionali, tecnici e stilistici suscettibili <strong>di</strong> <strong>una</strong> completa soluzione <strong>in</strong> sede pratica.<br />

Il locale è <strong>di</strong>viso nel senso dell’altezza <strong>in</strong> due parti: il piano terreno è dest<strong>in</strong>ato al<br />

pranzo e alla conversazione, il piano <strong>di</strong> sopra alla lettura e allo stu<strong>di</strong>o.<br />

Il pavimento è <strong>in</strong> beola grigia a spacco naturale con giunti larghi e sigillati con<br />

cemento bianco.<br />

Il locale ha tutta la parete <strong>di</strong> fondo vetrata e attraverso questa è unito al giar<strong>di</strong>no<br />

partecipando così <strong>in</strong>timamente dell’ambiente esterno.<br />

Alcuni elementi del paesaggio sono cont<strong>in</strong>uati all’<strong>in</strong>terno ad accentuare questa<br />

unione: il prato fiorito entra al <strong>di</strong> qua della vetrata e <strong>in</strong>vade per metà il locale; la<br />

pavimentazione <strong>di</strong> pietra a spacco naturale riprende all’<strong>in</strong>terno il pavimento del<br />

piazzale esterno.<br />

Pavimento <strong>di</strong> lastre <strong>di</strong> cristallo temperato appoggiate a un graticolato <strong>di</strong> ferro piatto<br />

<strong>di</strong> costa verniciato <strong>di</strong> bianco.<br />

Poltrone a pie<strong>di</strong> con struttura <strong>in</strong> vista <strong>di</strong> rovere sabbiato e imbottitura <strong>di</strong><br />

gommapiuma ricoperta <strong>di</strong> stoffa a mano <strong>di</strong> cotone azzurro.<br />

Poltrone sospese al trave, ad altalena, con struttura <strong>di</strong> ferro a T e tubo verniciato <strong>di</strong><br />

bianco, imbottitura <strong>di</strong> gommapiuma coperta <strong>di</strong> stoffa a mano <strong>di</strong> cotone a righe bianco<br />

e azzurro.<br />

La gabbia <strong>di</strong> rete <strong>di</strong> refe rossa è tesa dall’alto al basso tra due anelli ellittici fissati<br />

l’uno al pavimento e l’altro al soppalco.<br />

La scultura <strong>di</strong> cemento colorato rosa terracotta è <strong>di</strong> Genni <strong>di</strong> Milano.<br />

Il tappeto è <strong>di</strong> g<strong>in</strong>estra rossa, tessuto a mano.<br />

Foto 1 Veduta generale piano <strong>in</strong>feriore<br />

Foto 2 Veduta generale piano <strong>in</strong>feriore


Particolari dell’ambiente<br />

Foto 3<br />

Prato fiorito ricoperto <strong>di</strong> lastre <strong>di</strong> cristallo temperato<br />

appoggiate a un graticolato, sollevato dal piano del prato,<br />

<strong>di</strong> ferro piatto <strong>di</strong> costo verniciato <strong>di</strong> bianco.<br />

La scala, <strong>in</strong> larice naturale, ha gra<strong>di</strong>ni formati dalla sola<br />

pedata, sospesi per mezzo <strong>di</strong> ton<strong>di</strong>ni <strong>di</strong> ferro a due travi<br />

<strong>di</strong> larice.<br />

Foto 4<br />

Pavimento a listelli <strong>di</strong> larice naturale.<br />

Libreria <strong>di</strong> rovere sabbiato con schienale e piani <strong>di</strong><br />

cristallo temprato tenuta scostata dal muro da un<br />

supporto a mensola <strong>di</strong> ferro verniciato <strong>di</strong> bianco.<br />

Tavolo <strong>di</strong> cristallo temprato fissato al pavimento con tre<br />

gambe <strong>di</strong> tubo <strong>di</strong> ferro avvitate <strong>di</strong>rettamente al cristallo.<br />

Porta fiori <strong>in</strong> lamiera ondulata e <strong>in</strong> ton<strong>di</strong>no <strong>di</strong> ferro<br />

verniciato <strong>di</strong> bianco<br />

Poltrone <strong>in</strong> tubo <strong>di</strong> ferro verniciato <strong>di</strong> rosso: quella da<br />

riposo è impagliata; quella dello scrittoio ha se<strong>di</strong>le e<br />

schienale a listelli <strong>di</strong> legno.<br />

Lampade dei normali tipi <strong>di</strong> serie per uso <strong>in</strong>dustriale.<br />

Foto 5<br />

Poltrona: struttura <strong>in</strong> vista <strong>di</strong> rovere sabbiato, imbottitura<br />

<strong>in</strong> gommapiuma sopra un fusto <strong>di</strong> regge metalliche e <strong>di</strong><br />

c<strong>in</strong>ghie <strong>di</strong> canapa; la copertura è <strong>di</strong> stoffa a mano <strong>di</strong><br />

cotone azzurro.<br />

Il fusto, comprendente se<strong>di</strong>le e schienale, è fissato alla<br />

struttura portante all’estremità superiore con due bulloni<br />

e portato all’estremità anteriore del se<strong>di</strong>le con <strong>una</strong> c<strong>in</strong>ghia<br />

<strong>di</strong> cuoio. Si sfrutta così l’elasticità dell’elemento <strong>di</strong> legno<br />

costituente il bracciolo e la gamba posteriore.<br />

Foto 6<br />

Tavolo da pranzo sostenuto da due gambe <strong>di</strong> tubo <strong>di</strong> ferro<br />

murate nel pavimento: piano <strong>di</strong> mosaico <strong>di</strong> marmo e<br />

vetro <strong>di</strong>segnato da Giuseppe Del Bon <strong>di</strong> Milano.<br />

Foto 3 Particolare della sala <strong>di</strong> <strong>soggiorno</strong><br />

Foto 4 Particolare del piano superiore<br />

Foto 5 Poltrona imbottita<br />

Foto 6 Tavolo <strong>di</strong> marmo e vetro
