1. Introduzione

GIOVANNI GASBARRONE

FEDERICO MARIA RENON

DANIELE ROFFINELLA

MARCO SPINI

MAURIZIO VALVO

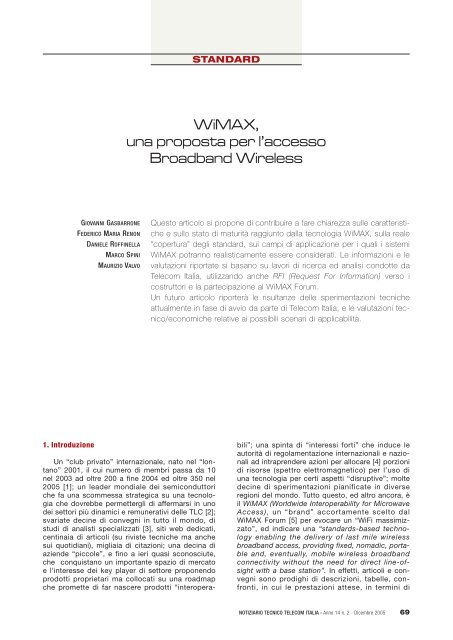

WiMAX,

una proposta per l’accesso

Broadband Wireless

Un “club privato” internazionale, nato nel “lontano”

2001, il cui numero di membri passa da 10

nel 2003 ad oltre 200 a fine 2004 ed oltre 350 nel

2005 [1]; un leader mondiale dei semiconduttori

che fa una scommessa strategica su una tecnologia

che dovrebbe permettergli di affermarsi in uno

dei settori più dinamici e remunerativi delle TLC [2];

svariate decine di convegni in tutto il mondo, di

studi di analisti specializzati [3], siti web dedicati,

centinaia di articoli (su riviste tecniche ma anche

sui quotidiani), migliaia di citazioni; una decina di

aziende “piccole”, e fino a ieri quasi sconosciute,

che conquistano un importante spazio di mercato

e l’interesse dei key player di settore proponendo

prodotti proprietari ma collocati su una roadmap

che promette di far nascere prodotti “interopera-

STANDARD

Questo articolo si propone di contribuire a fare chiarezza sulle caratteristiche

e sullo stato di maturità raggiunto dalla tecnologia WiMAX, sulla reale

“copertura” degli standard, sui campi di applicazione per i quali i sistemi

WiMAX potranno realisticamente essere considerati. Le informazioni e le

valutazioni riportate si basano su lavori di ricerca ed analisi condotte da

Telecom Italia, utilizzando anche RFI (Request For Information) verso i

costruttori e la partecipazione al WiMAX Forum.

Un futuro articolo riporterà le risultanze delle sperimentazioni tecniche

attualmente in fase di avvio da parte di Telecom Italia, e le valutazioni tecnico/economiche

relative ai possibili scenari di applicabilità.

bili”; una spinta di “interessi forti” che induce le

autorità di regolamentazione internazionali e nazionali

ad intraprendere azioni per allocare [4] porzioni

di risorse (spettro elettromagnetico) per l’uso di

una tecnologia per certi aspetti “disruptive”; molte

decine di sperimentazioni pianificate in diverse

regioni del mondo. Tutto questo, ed altro ancora, è

il WiMAX (Worldwide Interoperability for Microwave

Access), un “brand” accortamente scelto dal

WiMAX Forum [5] per evocare un “WiFi massimizzato”,

ed indicare una “standards-based technology

enabling the delivery of last mile wireless

broadband access, providing fixed, nomadic, portable

and, eventually, mobile wireless broadband

connectivity without the need for direct line-ofsight

with a base station”. In effetti, articoli e convegni

sono prodighi di descrizioni, tabelle, confronti,

in cui le prestazioni attese, in termini di

NOTIZIARIO TECNICO TELECOM ITALIA › Anno 14 n. 2 - Dicembre 2005 69

GASBARRONE › RENON › ROFFINELLA › SPINI › VALVO• WiMAX, una proposta per l’accesso Broadband Wireless

capacità, copertura, supporto applicazioni, economicità,

…, della tecnologia WiMAX non possono

lasciare indifferenti. Come succede spesso, i valori

indicati sono dei “massimi” teorici tipicamente non

raggiungibili, o almeno non ottenibili per tutti i

parametri contemporaneamente: ad esempio, il

massimo bit rate non può essere assicurato alla

massima distanza, per il massimo numero d’utenti

e con gli apparati più economici. Questo articolo si

propone di contribuire a fare chiarezza sulle caratteristiche,

sui campi di applicazione e sullo stato di

maturità raggiunto dalla tecnologia WiMAX.

2. L’accesso Broadband Wireless

2.1 Caratterizzazione dei contesti applicativi

Il BWA (Broadband Wireless Access) è uno dei

settori delle TLC più interessanti e maggiormente

in evoluzione sia dal punto di vista del mercato, sia

per quanto attiene all’innovazione tecnologica; tale

considerazione è ancora più vera con l’avvento di

scenari di convergenza fisso-mobile e voce-dati

[6]. In realtà il termine BWA può essere usato per

designare segmenti di mercato, contesti applicativi

e aree tecnologiche anche molto diverse ed eterogenee.

Fra le svariate possibilità, quattro scenari

(figura 1), data la loro generalità, sono oggetto di

particolare interesse e valutazioni [7]:

A Connettività broadband per utenti “fissi” in

ambienti home/office.

Questo scenario è quello in cui l’equivalente

“soluzione wired” è tipicamente

l’xDSL; in presenza di

una domanda di servizi ed

applicazioni a larga banda,

una possibile opzione è l’utilizzo

di una connessione

BWA verso il luogo (abitazione,

oppure ufficio, o

negozio, …) al quale, per

qualche ragione (tecnica,

economica, regolatoria,

competitiva, …), risulti problematico

o di poco interesse

portare connettività

broadband mediante una

linea fissa. Qui l’end-point è

l’abitazione (o l’ufficio…),

con tutte le implicazioni che

ne derivano: il “contratto” è

assimilabile a quelli tipici per

utenza residenziale (o per

PMI). La BWA Subscriber

Station potrà tipicamente

utilizzare un’antenna

“esterna” (con migliori prestazioni

radio); all’interno

dell’abitazione/ufficio ci

potranno essere svariate

soluzioni, adatte alle situazioni

specifiche, per permet-

70 NOTIZIARIO TECNICO TELECOM ITALIA › Anno 14 n. 2 - Dicembre 2005

tere la connessione dei terminali d’utente come

PC, notebook, palmari, cordless, ... . Ad esempio,

si potranno utilizzare interfacce Ethernet, reti private

WiFi, ecc, mentre telefoni POTS potrebbero

venir connessi direttamente, o mediante adattatori

IAD (Integrated Access Device ).

B Connettività broadband per utenti “nomadici” in

ambienti home/office/outdoor.

In questo scenario l’end-point è il terminale,

che la persona può portare con se, in ambienti

indoor (home/office) oppure outdoor. Il terminale è

quindi dotato di una propria unità di comunicazione

wireless broadband. La caratteristica di

“nomadicità” implica che il terminale può connettersi

alla rete quando è “fermo” in qualunque

luogo, purché sotto “copertura” radio, mentre

quando il terminale è in movimento la comunicazione

non viene assicurata. Non sono pertanto

necessari meccanismi per l’hand-over; un caso

significativamente più complesso (in termini d’impatti

in rete) si avrebbe in presenza di un requisito

di “mantenimento della sessione”, che consentirebbe

di non disattivare/riattivare le procedure di

connessione ogni volta che il terminale viene spostato

di ambiente.

C Backhauling di sistemi d’accesso.

Rientrano in questo scenario tutte quelle situazioni,

anche piuttosto diverse e specifiche, in cui le

tecnologie BWA sono utilizzate non a livello di

interfaccia utente-rete, ma per portare connettività

a larga banda verso apparati d’accesso appartenenti

essi stessi alla “rete”. Un esempio tipico è il

FIGURA 1› Quattro scenari applicativi per l’accesso broadband wireless.

ackhauling di hot spot WiFi: il WiFi trova interessanti

campi d’applicazione, ma a volte è problematico

(o non conveniente) utilizzare linee fisse per

rilegare l’access point WiFi al resto della rete dell’operatore,

e diventa interessante considerare

l’uso di tecnologie BWA. Un altro caso può essere

rappresentato dall’esigenza di connettere stazioni

radio base di sistemi radiomobili (in alternativa ad

es. all’utilizzo di un CDN). I requisiti derivanti da

questo scenario sulle soluzioni tecniche sono

soprattutto in termini di capacità complessiva del

link radio (tipicamente maggiore rispetto agli altri

scenari), la sua “affidabilità, la robustezza ai

disturbi, … .

D. Connettività broadband per utenti “mobili”.

Questo è lo scenario che presenta le maggiori

criticità tecniche: i terminali devono essere connessi

a larga banda anche in condizione di mobilità

veicolare. I requisiti sono assimilabili a quelli che

valgono per le reti cellulari tradizionali, con il vincolo

aggiuntivo della “larga banda”.

I quattro scenari si differenziano significativamente

in termini di requisiti; per una loro corretta

caratterizzazione vanno in particolare considerati

alcuni “parametri chiave”, richiamati brevemente

nel seguito:

• La “capacità per end-point”, vale a dire il bit

rate aggregato (medio e di picco, con associata

QoS), all’interfaccia radio verso la singola

Subscriber Station (nello scenario A), verso il

singolo Terminale (negli scenari B e D), o verso

la singola Backhaul Station (scenario C).

• La “capacità per settore di base station”. Un

“settore” è l’area geografica tipicamente

coperta (servita) da un’antenna; in corrispondenza

di una certa installazione è possibile utilizzare

configurazioni tali per cui la copertura

radio della zona circostante è suddivisa in uno

o più “settori”. Tipicamente, la “capacità per

settore” (in bit/secondo) corrisponde al valor

massimo aggregato dei flussi delle comunicazioni

contemporanee attive in quel settore. Un

altro parametro importante è il “raggio di copertura”,

cioè la distanza massima fra l’end point e

la Base Station.

• L’ “ambito geografico” entro il quale il terminale

con accesso wireless rimane confinato quando

accede ai servizi TLC. Vanno considerati

ambiti “domestico”, “office-room”, “office-building”,

“campus”, e “wide area” (in cui il terminale

ottiene un accesso wireless in aree geografiche

estese a tutta una città o regione).

• Il “tipo di mobilità” del terminale.

Distingueremo fra “accessi wireless fissi”, in

cui il terminale rimane tipicamente fermo in

uno specifico ambiente; “portabilità”, quando

il terminale può ottenere connessioni wireless

in diversi luoghi, ma non viene garantita la

continuità di sessione; “nomadismo continuo”,

intendendo la possibilità di mantenere

la continuità di sessione mentre il terminale si

sposta in luoghi diversi, ma senza garantire


assenza di interruzioni nei flussi (discontinuità

ad es. nella voce e nel video); “mobilità”, continuità

della sessione e dei flussi, come nelle

reti cellulari (con ulteriori distinzioni a

seconda della velocità di spostamento del

terminale).

È importante tener conto che i diversi parametri

non sono “indipendenti”, ma fortemente correlati,

ad esempio un’alta “capacità per end point”

potrà essere assicurata solo entro “raggi di copertura”

ridotti, mentre la capacità per end-point

dipende, fra l’altro, dal numero di end-point contemporaneamente

attivi nello stesso settore.

Inoltre queste grandezze dipendono a loro volta

da svariati fattori, fra cui:

• la larghezza di banda (Hz) disponibile nella

banda di lavoro;

• la canalizzazione adottata; le tecniche di modulazione

e di codifica;

• le caratteristiche dei ricetrasmettitori radio (in

particolare la potenza) e delle antenne (in particolare

la collocazione indoor o outdoor dell’antenna

all’end-point);

• la condizione di “visibilità ottica” LOS (Line Of

Sight) o “non visibilità” (Non LOS) fra le

antenne della Base Station e dell’end-point; le

caratteristiche (statistiche) di propagazione

radio (dipendenti a loro volta dalla natura del

terreno, delle costruzioni, della vegetazione,

del clima ...);

• le eventuali interferenze con settori adiacenti e

fra i terminali stessi, nonché le loro posizioni

reciproche, … .

Tale complessità rende, nei casi pratici, necessario

adottare adeguati (e complessi) metodi e

strumenti di dimensionamento e di progettazione

delle coperture radio, per cui va tenuto presente

che confronti “teorici” fra diverse tecnologie BWA,

in situazioni “ideali”, possono avere un valore puramente

indicativo.

2.2 L’accesso Broadband Wireless: un pò di storia

Il panorama delle soluzioni e delle tecnologie

che sono state proposte per rispondere ai bisogni

di connettività wireless a larga banda è quanto mai

ricco e variegato. Esistono sia soluzioni proprietarie

sia standard, alcune consolidate, molte obsolete,

altre in fase di sviluppo; alcune tecnologie

possono essere considerate di nicchia, mentre

altre traguardano mercati potenzialmente molto

vasti. Allo scopo di collocare correttamente il

WiMAX nell’ambito delle soluzioni BWA, sono qui

richiamati alcuni esempi rilevanti di tecnologie

BWA, rimandando alla letteratura per disamine

approfondite delle diverse soluzioni [8]. Non

saranno qui considerate soluzioni concepite per

applicazioni in aree “locali” LAN (Local Area

Network) (come il WiFi) o “personali” PAN

(Personal Area Network) come il BlueTooth: anche

se si tratta certamente di soluzioni wireless per

l’accesso broadband, le limitazioni sul “raggio di

copertura” le pongono fuori dal contesto analizzato

in questo articolo.



Un fattore importante da considerare per orientarsi

fra le svariate proposte di soluzioni BWA, è la

porzione dello spettro elettromagnetico utilizzata

dalle specifiche soluzioni, con gli associati aspetti

sia tecnologici che regolatori. Dal punto di vista

tecnico la zona di spettro usata per “la portante”

(che tipicamente può posizionarsi da pochi GHz a

poche decine di GHz) condiziona, in particolare, le

caratteristiche di propagazione radioelettrica; semplificando

moltissimo, si può assumere che con

frequenze più alte è possibile disporre di più banda

(e quindi più capacità), ma diventa più critico assicurare

la connessione radio fra antenne che non

siano fra loro in linea di vista ottica (la copertura

indoor diventa di fatto impraticabile a partire dai 5

GHz); si devono utilizzare quindi settori con raggi

di copertura minori o prevedere solo installazioni

esterne in LOS, e ciò comporta costi infrastrutturali

più alti. Gli aspetti regolatori sono altrettanto

importanti, in quanto sono tipicamente gli enti

regolatori nazionali che (tenendo conto di quanto

definito dagli enti di regolamentazione internazionali)

riservano le diverse porzioni di spettro per usi

specifici, permettendo usi “liberi” di alcuni segmenti,

e cedendo licenze per l’uso di altri. In generale

è evidente che l’utilizzo di porzioni di spettro

non licenziate risulta incompatibile con l’offerta di

servizi con un livello minimo “garantito” di qualità,

a causa delle possibili interferenze fra sistemi

diversi attivi in una stessa zona geografica, a meno

che i raggi di copertura siano estremamente limitati

(tipicamente poche decine di metri).

Con qualche approssimazione, si può affermare

che i sistemi BWA non hanno avuto sinora uno sviluppo

di business particolarmente rilevante. Nel

1998 gli Stati Uniti hanno messo in vendita licenze

per un totale di 1300 MHz di banda (molto maggiore

del totale della banda usata per la radio diffusione

AM/FM, la diffusione TV VHF/UHF, e la

telefonia cellulare presi insieme), nelle porzioni di

spettro fra 27.5 GHz e 31.3 GHz. Le licenze erano

destinate all’offerta di servizi LMDS (Local

Multipoint Distribution Service), comprendenti sia

servizi televisivi sia telefonici sia dati ad alta velocità,

ponendosi come alternativa a soluzioni wired

per portare la larga banda ad utenza residenziale e

business. Per quanto riguarda le antenne della

base station e degli end-point, il sistema consente

configurazioni sia punto-punto (PTP) che puntomultipunto

(PMP), su distanze che possono arrivare

ad alcuni chilometri; tuttavia, in conseguenza

della zona (alta) di spettro utilizzata, può operare

sono in condizioni di linea di vista fra le antenne,

ed è sensibile alle perturbazioni atmosferiche, alla

pioggia, alla presenza di alberi. Nel resto del

mondo il termine LMDS non è usato frequentemente,

ma sono state generalmente riservate porzioni

di spettro per servizi analoghi (ad esempio,

intorno ai 24 GHz in Germania, ai 28 GHz in Italia,

ai 22 GHz e 28 GHz in Corea e Giappone, ai 40

GHz in altri Paesi). Gli scenari di utilizzo rientrano

nelle tipologie A) e C) descritte sopra (ad esempio

in Italia i sistemi a 28 GHz vengono usati principalmente

per connettere le base station delle reti


radiomobili). I costi delle licenze ed i costi degli

apparati, nonché il vincolo della linea di vista e la

mancanza di uno standard che permettesse l’interoperabilità

tra apparati di costruttori diversi, non

hanno sinora consentito uno sviluppo di mercato

significativo per l’LMDS e i sistemi similari.

Anche in zone più basse dello spettro sono

state allocate porzioni per applicazioni BWA. Ad

es. negli USA le frequenze da 2,5 a 2,7GHz erano

state riservate per il MMDS (Multi-Channel Multi-

Point Distribution Service). L’ MMDS è stato concepito

originariamente per la distribuzione unidirezionale

di canali televisivi, come un’alternativa alla

distribuzione TV via cavo; successivamente la

FCC USA ha modificato il piano di allocazione

delle frequenze, per consentire applicazioni bidirezionali

voce, dati e video (tuttavia tale porzione

spettrale è ancora “in coabitazione” con un’altra

tipologia di applicazioni, l’ITFS (Instructional

Television Fixed Service), e la situazione sta

ancora evolvendo. Operando su frequenze più

basse, i sistemi MMDS sono, rispetto a quelli

LMDS, meno sensibili alla pioggia, alla nebbia, agli

alberi, possono coprire distanze maggiori (anche

qualche decina di chilometri), e le tecnologie radio

da impiegare possono essere meno costose. I

contesti applicativi più tipici ricadono nello

Scenario A). D’altra parte le ampiezze di banda

disponibili sono inferiori (ad es. meno di 200 MHz

nella porzione di spettro centrata su 2,6 GHz), e,

solitamente, permane il vincolo della collocazione

in linea di vista fra le antenne. Anche per l’MMDS,

o per sistemi operanti, in altri paesi, su zone di

spettro vicine (ad esempio il 3,5 GHz), non si è sviluppato

uno standard, e non si sono sviluppati

mercati significativi.

Nel Marzo del 1999, per sopperire alla mancanza

di uno standard per l’LMDS, e con l’obiettivo

di creare le basi per lo sviluppo del mercato

del BWA, l’IEEE 802 Standard Committee crea il

Working Group IEEE 802.16 “on Broadband

Wireless Access Standards” [9]. L’ obiettivo del

nuovo WG era “to develop standards and recommended

practices to support the development and

deployment of fixed broadband wireless access

systems”, con focalizzazione precisamente sulla

banda 28-31 GHz allocata dalla FCC. Da allora il

WG ha svolto un notevole lavoro, cambiando in

realtà il proprio target in funzione del mutamento

progressivo delle percezioni delle potenzialità del

mercato, e sviluppando specifiche per sistemi

molto diversi fra loro, come sarà illustrato nel

paragrafo successivo. Una caratteristica tecnologica

distintiva dei sistemi studiati dal WG IEEE

802.16 è l’adozione, per la trasmissione radio, di

modulazioni di tipo OFDM (Orthogonal Frequency

Division Multiplexing). L’idea fondamentale

dell’OFDM (si veda il riquadro di approfondimento

“La tecnica OFDM”) consiste nello scomporre il

flusso dei dati da trasmettere in più sotto-flussi

trasmessi in parallelo mediante un insieme di portanti

con spaziatura in frequenza tale da non avere

interferenza mutua tra i flussi (ortogonalità tra le

portanti, multiplex a divisione di frequenza).

LA TECNICA OFDM

Nei sistemi di telecomunicazioni digitali

ad elevato bit rate uno dei maggiori

problemi è costituito da canali di

trasmissione che presentano una

risposta in frequenza ampiamente

variabile all’interno della banda relativamente

larga del segnale. I sistemi di

modulazione basati sulla multiplazione

a divisione di frequenza ortogonale

OFDM (Orthogonal Frequency

Division Multiplexing) forniscono una

efficace soluzione a questo problema.

Essi suddividono il flusso informativo

(R bit/s) in N flussi da trasmettere in

parallelo, modulando (con una tecnica

di modulazione tradizionale) altrettante

sottoportanti equispaziate in

frequenza con spaziatura ∆f (multiplex

a divisione di frequenza). La relazione

di ortogonalità (figura A) tra le sottoportanti,

ottenuta imponendo

che la durata Ts =

N/R dei simboli trasmessi

sulle sottoportanti sia

legata alla spaziatura in

frequenza delle sottoportanti

dalla relazione

∆f=1/Ts, consente di annullare

(in teoria) l’interferenza

mutua tra i diversi

flussi ISI (Interferenza

InterSimbolica) all’atto

della demodulazione del

segnale ricevuto. L’unità

ricevente elabora separatamente

i segnali associati

a ciascuna sottoportante

per ricostruire poi l’intera

sequenza dei dati della

sorgente.

In presenza di canali di trasmissione

molto distorcenti,

se si trasmette l’intero flusso R

su un’unica portante occupando una

banda B, si determinano forti interferenze

e distorsioni ed è quindi necessaria

una complessa equalizzazione di

canale. Trasmettendo invece gli N

flussi ciascuno a velocità R/N in N

sottobande di larghezza ∆f=B/N, in

prima approssimazione la funzione di

trasferimento di canale per ciascuna

sottobanda può essere considerata

non distorcente (se ∆f è sufficiente-

mente piccola,

ovvero se N è

grande) e quindi la

funzione di equalizzazione

risulta non

necessaria o

comunque molto

semplificata.

Un tipico canale

distorcente sul collegamento

radio si

ha in presenza di

“cammini multipli”

dovuti a riflessioni

delle onde radio,

che determinano in

ricezione “echi”

ritardati tra loro nel

tempo. In questo

caso la durata del

simbolo OFDM

(blocco di N simboli

d’informazione)

dovrà essere scelta


G (f)

1.2

molto maggiore del massimo ritardo

relativo tra gli echi (τ, delay-spread).

In queste condizioni inoltre, per man-

Guard Interval = τ

Symbol Period = Ts

Time

FFT

FFT = Fast Fourier Transform

tenere l’ortogonalità delle sottoportanti

(quindi l’assenza di interferenza

intersimbolica tra successivi simboli

OFDM) e facilitare la sincronizzazione

di simbolo al ricevitore, si inserisce

tra un simbolo ed il successivo un

intervallo di guardia nel quale si trasmette

un’estensione ciclica del simbolo

OFDM stesso (cyclic prefix), di

durata almeno uguale a τ. Una rappresentazione

tempo-frequenza del

segnale OFDM è riportata in figura B.

1

0.8

0.6

0.4

0.2

0

-0.2

f T

-0.4

-2 -1 0 1 2 3 4 5

Grazie alla particolare spaziatura di frequenza adottata

(ortogonalità), i massimi di ciascuna sottoportante corrispondono

a zeri di tutte le altre, agevolando i processi

di riconoscimento del segnale al ricevitore.

FIGURA A› Esempio di segnale OFDM in frequenza con 4 sottoportanti

(www.elet.polimi.it/upload/tartara/Sistemicomunicazione/ofdm.pdf).

• •

FIGURA B› Rappresentazione tempo-frequenza del segnale OFDM.

Si osservi che la frazione di tempo

allocato per eliminare l’effetto di

delay-spread (τ/Ts) è più piccola di

Channel Bandwidth = B

N Sub-carriers

(www.alcatel.com/com/en/appcontent/apl/A0506-4G_Mobile-EN_tcm172-262201635.pdf)

• •

Frequency

un fattore pari a N rispetto ad un

sistema con modulazione a portante

singola tradizionale. Questo perché

la durata del simbolo OFDM (Ts) è N

volte maggiore rispetto alla durata

del simbolo di un sistema a portante

singola, a parità di rate R; quindi l’efficienza

di trasmissione di un sistema

OFDM è maggiore rispetto a quella

ottenibile con un sistema a portante

singola in presenza di cammini multipli.

È interessante rilevare che con la



tecnica OFDM, in linea di principio,

ciascuna sottoportante può essere

modulata in modo diverso, utilizzando

una modulazione numerica a

più livelli (per esempio di tipo QAM

se di ampiezza o QPSK se di fase): le

sottoportanti soggette a maggior

disturbo possono essere modulate

utilizzando schemi particolarmente

robusti (come, ad esempio, QPSK),

mentre quelle meno esposte possono

essere modulate con schemi più efficienti

spettralmente (come ad esempio

64 QAM).

Un vantaggio essenziale dell’OFDM,

come dimostrato da S.B. Weistein e

P.M. Ebert nel 1971 [17], è che il

segnale può essere costruito utilizzando

l’operazione di IFFT (Inverse

Fast Fourier Transform) in trasmissione

e di FFT in ricezione, operazioni

che possono oggi essere realizzate

praticamente con economiche

tecniche digitali DSP (Digital Signal

Processing). L’FFT è caratterizzata

dal parametro N, che nella pratica

viene fatto coincidere con il numero

di sottoportanti utilizzato per la trasmissione.

All’aumentare del numero

N di sottoportanti impiegate, si

riduce la spaziatura in frequenza fra

sottoportanti, e lo spettro complessivo

del segnale risultante è più

“compatto” (maggior efficienza).

D’altra parte, se N aumenta, diminuisce

anche il data rate con cui viene

modulata ogni sottoportante, diminuendo

di conseguenza l’occupazione

di banda di ognuna di esse, ma

aumenta la complessità computazionale

delle operazioni di FFT e IFFT

(secondo una legge di tipo N log 2 N).

Valori pratici usati sono ad esempio

N=256, N=1024, N=2048.

• L’ OFDMA

L’OFDM, vantaggioso in particolare sui canali di

trasmissione molto distorcenti, è una tecnica conosciuta

fin dagli anni Cinquanta, ma è diventata

popolare solo dopo il 2000, quando sono comparsi

sul mercato microprocessori di costo contenuto

capaci di eseguire le complesse e numerose operazioni

che tale tecnica richiede. Sono state in

seguito proposte alcune varianti dell’OFDM, e,

come vedremo, questo è uno degli ostacoli all’affermazione

nel mercato di una soluzione “unica”

per il BWA.

Il panorama delle possibili soluzioni per il BWA

comprende numerosi altri sistemi, alcuni molto

interessanti. In particolare, l’evoluzione dei sistemi

radiomobili ha portato alla definizione di tecniche

capaci di fornire accessi wireless a bit rate cre-


La tecnica OFDM può essere utilizzata

sia come semplice tecnica di

modulazione, sia come tecnica di

accesso multiplo a divisione di frequenza

OFDMA (Orthogonal

Frequency Division Multiple Access),

anche in combinazione con altre tecniche

d’accesso, quali TDMA (Time

Division Multiple Access) e CDMA

(Code Division Multiple Access).

Secondo la tecnica OFDMA, un

numero elevato di sottoportanti (fino a

2048) viene ripartito tra un numero più

ristretto di sottocanali, come avviene

con la tecnica del sub-channeling.

Ciascun sottocanale utilizza quindi un

sottoinsieme delle portanti disponibili

e diversi sottocanali possono essere

utilizzati allo stesso tempo da differenti

terminali; la tecnica è applicabile

sia in downlink che in uplink, sebbene

l’uso più frequente sia certamente in

uplink a causa della minore capacità

trasmissiva richiesta.

L’uso di tale tecnica aggiunge quindi

un ulteriore grado di flessibilità nella

distribuzione di risorse tra i diversi

terminali; basti pensare che, nello

stesso istante, è possibile trasmettere

canali con modulazione, codifica e

ampiezza diversi e adattati alle particolari

condizioni di propagazione esistenti

tra la stazione base e ciascun

terminale. Permangono anche in questo

caso i vantaggi per la tecnica del

sub-channeling, in particolare la possibilità

di aumentare il guadagno di

sistema, a parità di potenza trasmessa,

al prezzo di una minore

capacità per singolo collegamento. Si

osservi che le sottoportanti che costituiscono

ciascun sottocanale vengono

normalmente distanziate in

modo da cadere in zone diverse dello

spettro del canale e minimizzare perciò

l’effetto di distorsioni localizzate

dello spettro.

• Varianti dell’OFDM

Fra le numerose varianti dell’OFDM,

vanno citate in particolare lo

Scalable-OFDMA (S-OFDMA) ed il

Flash-OFDM. Nell’S-OFDMA, viene

mantenuto costante lo spazio fra le

sottoportanti al variare della banda

del canale (che ad es. negli standard

IEEE 802.16, può assumere valori fra

1,25 MHz e 20 MHz) variando il parametro

N della FFT (e di conseguenza il

numero di sottoportanti utilizzate).

Questa tecnica consente una ottimizzazione

delle prestazioni, in particolare

in applicazioni di mobilità. La tecnica

Flash-OFDM consiste invece in

una combinazione della tecnica

OFDM con la tecnica Frequency

Hopping Spread Spectrum (FH-SS): le

sottoportanti utilizzate da ciascun

sottocanale non sono fisse, ma assegnate

simbolo per simbolo secondo

uno schema pseudo-casuale tra tutte

quelle che costituiscono l’intero

canale. Sottocanali diversi utilizzano

sequenze pseudo-casuali differenti in

modo da realizzare un accesso di tipo

a divisione di codice (CDMA) sull’insieme

delle sottoportanti OFDM. Ciò

consente di ottenere alcuni benefici,

quali quelli derivanti dalla diversità di

frequenza e dalla distribuzione delle

interferenze tra tutti i sottocanali

(ogni sottocanale infatti non è vincolato

a un determinato insieme di sottoportanti,

ma le usa tutte in un certo

intervallo di tempo).

scenti; fra tutti vanno ricordati HSDPA (High Speed

Downlink Packet Access) e il correlato HSUPA, un

upgrade dell’interfaccia radio dell’UMTS concepita

per supportare servizi packet-based a larga banda

multimediali [10]. Questi sistemi, essendo capaci di

supportare la mobilità piena dei terminali, sono

idonei per lo Scenario “D”. La specifica focalizzazione

sulla mobilità è anche la caratteristica distintiva

del WG IEEE 802.20 “Mobile Broadband

Wireless Access (MBWA)”, istituito nel dicembre

2002 dall’IEEE Standards Board [11]. A differenza

del WG 802.16, il MBWA ha incontrato limitati consensi

e notevoli difficoltà; ciononostante esistono

sistemi proprietari, non distanti da quanto allo studio

nell’802.20, che hanno trovato un proprio spazio

nel mercato.

3. Standard e

Regolamentazione

I gruppi di lavoro che,

nell’ambito di enti di normativa

o nell’ambito di organizzazioni

industriali, operano

per lo sviluppo dei sistemi di

accesso wireless a larga

banda sono molteplici. Tra

questi i più importanti sono

l’IEEE 802.16, il WiMAX

Forum e l’ETSI BRAN, oltre

ai quali vanno considerati

alcuni altri gruppi, elencati

nella tabella 1, che lavorano

su tematiche connesse, cioè

i gruppi IEEE 802.18,

802.19, 802.20 e 802.21.

L’IEEE 802.18 si occupa

del monitoraggio della normativa

internazionale e della

regolamentazione dell’uso

dello spettro radio, e coordina

l’attività dei diversi

Gruppi IEEE rispetto agli altri

Organismi di standardizzazione

internazionali e regionali.

Gruppo IEEE

802.11 WLAN

802.15 WPAN - Bluetooth

802.16 WMAN

802.18 Radio Regulatory

TAG

802.19 Coexistence TAG

802.20 Wireless Mobility

(MBWA)

802.21 Handover/

Interoperability

802.22 Cognitive Wireless

Regional Network

IEEE

ITU

MBWA

WLAN

WPAN

L’IEEE 802.19 esamina gli aspetti legati alla

compatibilità tra gli standard in via di definizione in

ambito IEEE 802; al momento sta preparando una

norma relativa ai criteri per valutare la coesistenza

di sistemi che utilizzano le stesse bande di frequenza.

Questi due Gruppi trattano argomenti tipicamente

affrontati da organismi preposti alla regolamentazione

dello spettro radio (quali l’ITU-R a

livello internazionale, i Gruppi CEPT a livello

Europeo e l’FCC negli Stati Uniti), Enti che pubblicano

le normative trasformate poi in Leggi

Nazionali, mentre i Gruppi IEEE possono definire

linee guida, ma non hanno titolo per definire la

regolamentazione dello spettro radio.

L’IEEE 802.20 MBWA (Mobile Broadband

Wireless Access) si propone di sviluppare uno

standard a livello fisico e MAC (Medium Access

Control) di un’interfaccia in aria da impiegare con i

sistemi mobili operanti nelle bande di frequenza

sotto i 3,5 GHz. La normalizzazione è ottimizzata

per il trasporto di dati IP con bit rate di picco per

utente fino a 1 Mbit/s e per diverse classi di mobilità

veicolare fino a velocità di 250 km/h.

Il Gruppo prevede l’approvazione della norma

per la fine del 2006, ma le attività stanno procedendo

a rilento, ed il livello di consenso raccolto

non pare al momento confrontabile con quello

dell’IEEE 802.16. Gli studi sono stati finora indirizzati

alla definizione del modello del canale radio,

alla scelta del modello di traffico e alla scelta della

tecnologia da adottare.

Un altro Gruppo che ha lo scopo di definire

meccanismi per il supporto della mobilità, è l’IEEE

802.21. Esso persegue l’obiettivo di standardizzare

funzioni denominate MIHF (Media Independent

Handover Function), necessarie per passare da una

=

=

=

=

=


Responsabilità

Sviluppo di standard per i sistemi radio per reti locali

Sviluppo di standard per sistemi per comunicazioni personali a corto raggio

Definizione di sistemi radio a larga banda per aree metropolitane

Monitoraggio degli aspetti di regolamentazione dell’uso dello spettro

radio in ambito ITU, Nord Americano (FCC, NTIA), Europeo (CEPT, ETSI)

e Giapponese (ARIB)

Sviluppo e analisi delle problematiche di coerenza tra le norme in corso

di definizione in ambito IEEE 802 e la compatibilità con le norme

esistenti e con quelli in via di definizione presso altri Enti di

standardizzazione

Sviluppo di uno standard che definisca il livello fisico e il livello MAC

(Medium Access Control) di un sistema mobile a larga banda

Definizione delle norme per abilitare l’handover e l’interoperabilità tra

reti eterogenee incluse sia le reti realizzate in accordo con le norme

IEEE 802 sia con quelle non IEEE 802

Sviluppo di un nuovo standard per le Cognitive Wireless Regional Area

Networks destinato a operare senza licenza radio, in modo

non-interferente nei canali televisivi non utilizzati

Institute of Electrical and Electronics Engineers

International Telecommunication Union

Mobile Broadband Wireless Access

Wireless LAN

Wireless Personal Area Network

TABELLA 1› Gruppi di standardizzazione per i sistemi radio del IEEE.

rete a un’altra senza caduta delle comunicazioni

(handover tra reti eterogenee). I sistemi considerati

sono quelli wired con interfaccia Ethernet, i sistemi

IEEE 802.11, 802.15, 802.16 e, in prospettiva, i

sistemi IEEE 802.20, e le reti mobili definite dai

Gruppi 3GPP e 3GPP2. L’MIHF utilizza le informazioni

presenti a livello del protocollo LLC (Link

Layer Control) e scambia informazioni con i due

livelli inferiori - MAC e fisico - degli standard IEEE

802 per determinare quando è necessario eseguire

la procedura di handover (figura 2). Analogamente

(figura 3) per i sistemi cellulari la funzione MIHF si

va ad aggiungere alle funzionalità già presenti.

3.1 Il Gruppo di standardizzazione IEEE 802.16

In ambito IEEE le specifiche tecniche dei

sistemi BWA sono definite nel Working Group IEEE

802.16 “WirelessMAN Standard for Wireless

Metropolitan Area Networks”. Il Gruppo, nell’ottobre

2004 ha approvato lo standard IEEE 802.16-

2004 [12] che aggiorna e completa una serie di

standard prodotti negli anni precedenti:

• IEEE Standard 802.16-2001, la prima versione

delle specifiche del sistema;

• IEEE Standard 802.16a-2003 emendamento

della versione 2001 con l’inserimento dei

sistemi che operano nelle bande di frequenza

da 2 a 11 GHz;

• IEEE Standard 802.16c-2002 ulteriore modifica

della versione 2001 con inclusione dei sistemi

che operano nelle bande di frequenza da 10 a

66 GHz;

• IEEE Draft P802.16d aggiornamento delle versioni

802.16 2001 e 802.16°, con aggiunta dei

profili dei sistemi operanti nella banda di frequenza

2-11 GHz.



Data Mgmt L3 App

LLC

Function

MAC Function (802.xx)

MIH Signaling

MIH Function MIH Function

MAC

PHY Function (802.xx)

802.yy

Al momento il gruppo sta lavorando alla estensione

IEEE 802.16e [13] per il supporto della mobilità;

l’approvazione è avvenuta a dicembre 2005.

L’attività di standardizzazione del sistema IEEE

802.16-2004 si è svolta in collaborazione con il

gruppo ETSI BRAN, descritto nel seguito. Inoltre si

deve ricordare che il sistema IEEE 802.16 è anche

impropriamente conosciuto con il nome di sistema

WiMAX, in quanto adottato come riferimento dal

WiMAX Forum. Le caratteristiche tecniche del

sistema IEEE 802.16 sono descritte nel paragrafo 4.

3.2 Il Gruppo di standardizzazione ETSI BRAN

Il Gruppo ETSI BRAN (Broadband Radio Access

Network), che ha iniziato la sua attività nel 1998, è

responsabile della standardizzazione delle norme

relative ai sistemi radio a larga banda incluse

quelle sugli aspetti regolatori, i protocolli di basso

livello (fisico, MAC, DLC), l’architettura e le interfacce

di rete.


PHY

802.yy

PHY

Mgmt

L3 App

Il Gruppo ha definito le

seguenti norme:

• HiperLAN/2 (High

Performance Local Area

Network): Sistema WLAN;

• HiperMAN (High

Performance Metropolitan

Area Network): Sistema ad

alta capacità operante nelle

bande di frequenza sotto gli

11 GHz;

• HiperACCESS (High

Performance Access

L3 App

Network): Sistema ad alta

capacità operante nelle

bande di frequenza maggiori

di 11 GHz.

Le normative HiperMAN

e HiperACCESS, e quelle

IEEE 802.16-2004, sono tra

loro molto simili, come indicato

nella tabella 2. Le differenze

tra di esse sono principalmente

dovute al fatto

che gli standard europei

generalmente includono un

numero minore di opzioni

rispetto a quelle previste

negli standard IEEE 802.16,

soprattutto se non compatibili

con alcune precedenti

norme europee. La differenza

fondamentale però

riguarda la versione IEEE

802.16e, in quanto in ETSI il

gruppo BRAN non può definire

standard di sistemi che

supportano la mobilità

(competenza del 3GPP). A

questo punto le strade tra i

due gruppi si dividono,

anche se vi è il tentativo di

includere almeno le specifiche

di livello fisico del sistema 16e, quali la modulazione

OFDMA, negli standard BRAN. D’altra parte

LLC Function

MAC

MAC Functions (802.xx)

PHY Functions (802.xx)

Station Functional Entity Network Functional Entity

MAC = Medium Access Control

MIH = Media Independent Handhover

LLC = Logical Link Control

FIGURA 2› Modello di riferimento IEEE 802.21 per l’handover tra sistemi IEEE 802.

Data Mgmt L3 App

Mgmt

MIH Signaling

MIH Function MIH Function

802.yy

Cellular Subsystem Function Cellular Subsystem Function

Station Functional Entity Network Functional Entity

MIH = Media Independent Handhover

FIGURA 3› Modello di riferimento per l’handover tra sistemi IEEE 802 e reti cellulari.

IEEE 802.16 ETSI

Wireless MAN-SC HiperACCESS

Wireless MAN-SCa

Wireless MAN-OFDM HiperMAN

Wireless MAN-OFDMA

Wireless HUMAN

ETSI

HUMAN

IEEE

MAN

OFDM

OFDMA

SC, SCa

=

=

=

=

=

=

=

Bande di frequenza impiegabili

10-66 GHz

va ricordato che la regolamentazione Europea sull’uso

dello spettro radio, prodotta dalla CEPT, fa

sempre e solo riferimento alle normative ETSI.

Le caratteristiche tecniche del sistema ETSI

BRAN in confronto con lo standard IEEE 802.16

sono riportate nel paragrafo 4.

3.3 Il forum WiMAX

Fondato nel giugno del 2001, il “Worldwide

Interoperability for Microwave Access (WiMAX)

Forum” è un’organizzazione no profit che comprende

oltre 350 società interessate allo sviluppo

ed all’utilizzo di apparati e reti wireless a banda

larga. Il Forum ha l’obiettivo di promuovere il marchio

WiMAX e di certificare e garantire l’interoperabilità

dei sistemi basati sugli standard IEEE 802.16

e ETSI HIPERMAN.

Il Forum è organizzato nei principali seguenti

sottogruppi:

• Service Provider Working Group (SPWG): ha lo

scopo di stabilire una piattaforma per i Service

Provider. Inoltre ha la responsabilità di definire i

requisiti per l’architettura di rete dietro il

sistema IEEE 802.16, i modelli di business per i

prodotti certificati WiMAX Forum e le funzionalità

per i futuri sistemi IEEE802.16.

• Network Working Group (NWG): ha lo scopo di

creare le specifiche di rete per il sistema

WiMAX fisso, nomadico e mobile, in aggiunta a

quanto è definito dallo standard IEEE 802.16. Il

gruppo definisce le specifiche di Stage 2 e

Stage 3, basate sui requisiti prodotti dal

gruppo Service Provider Working Group. Il

NWG ha quindi lo scopo di definire l’architettura

di rete Core per la soluzione stand-alone,

di interlavoro con i sistemi definiti dal 3GPP,

3GPP2 e TISPAN.

• Regulatory Working Group (RWG): ha lo scopo

di monitorare e coordinare le azioni dei partecipanti

da/verso gli enti di regolamentazione

regionali, quali l’ITU, la CEPT, il FCC, l’ETSI,

l’ANSI ed altri, al fine di assicurare un’armonizzazione

delle regolamentazioni inerenti il

sistema WiMAX. Inoltre ha lo scopo di agire al

fine di abilitare il roaming globale per gli apparati

WiMAX nomadici e mobili, e di supportare

l’evoluzione fisso-mobile.

• Sub 11 GHz Technical Working Group (TWG): ha

lo scopo di sviluppare le specifiche di conformità

e di interoperabilità (test list, test suite,

radio conformance test), di definire i requisiti di

rete e delle applicazioni per i futuri servizi ed

interoperabilità.

• Application Working Group (AWG): ha lo scopo

di caratterizzare e dimostrare soluzioni best

practice di applicazioni e di effettuare confronti

con le tecnologie alternative al fine di evidenziare

le capacità del sistema WiMAX.

• Marketing Working Group (MWG): ha lo scopo

di pubblicizzare e diffondere la conoscenza del

sistema WiMAX. Si tratta del gruppo che

“vende” il marchio WiMAX.

• Certification Working Group (CWG): ha lo scopo


di valutare le opzioni di test, raccomandare i

Testing Lab da selezionare e gestire le relazioni

con essi, gestire il programma di certificazione

del WiMAX Forum, recepire i documenti prodotti

dal Technical Group.

Il processo di definizione degli standard può

essere schematizzato come segue:

• Il gruppo SWG definisce i requisiti per il sistema

(Stage 1);

• Il gruppo Regulatory si interfaccia verso gli altri

enti di regolamentazione al fine di portare la

visione WiMAX e di agire per influenzare le

scelte legate alla regolamentazione dello spettro

radio;

• I gruppi TWG e CWG cooperano per la definizione

dei parametri da includere nei profili e per

l’affinamento delle specifiche IEEE802.16 al fine

di migliorarne le prestazioni, per esempio scegliendo

tra i parametri opzionali alcuni valori e

definendo alcuni di essi obbligatori per uno

specifico profilo;

• Il gruppo Network definisce le architetture ed i

protocolli del sistema (Stage 2 e Stage 3).

Il WiMAX Forum ha sviluppato un proprio programma

di testing e certificazione che, dalla

seconda metà del 2005, si avvale dei laboratori

Cetecom a Malaga (Spagna), prescelti come primi

laboratori ufficiali di certificazione.

Fixed

Nomadic

Portable

Simple

Mobility

Full

Mobility

Standalone

WiMAx

PWLAN

WISP

MSO/

Cable

DSL 3GPP 3GPP2 NGN

Obiettivi della Release-1

Obiettivi fuori della Release-1

• Interlavoro non garantito fra WiMAX standalone e altre reti

3GPP

3GPP2

DSL

MSO

NGN

PWLAN

WISP

=

=

=

=

=

=

=

Third Generation Partnership Project

Third Generation Partnership Project 2

Digital Subscriber Line

Mobile Service Operator

New Generation Network

Public WLAN

Wireless Internet Service Provider

FIGURA 4› Scopo della Release 1.0 di WiMAX.

Il WiMAX Forum al momento prevede di produrre

2 versioni successive delle specifiche. Lo

scopo della Release 1.0 (figura 4), per la quale l’ultimazione

dello Stage 3 è prevista entro il primo trimestre

2006, è la definizione di una architettura di

rete WiMAX per un sistema a standard IEEE

802.16-2004, idoneo per la successiva sostituzione

con il sistema IEEE 802.16e, il supporto di servizi

fissi e nomadici e l’interlavoro con altre reti. Il

sistema WiMAX Rel.1.0 permetterebbe di realizzare

i seguenti scenari di rete:



• WiMAX IEEE 802.16-2004 stand-alone senza

Core network (ovvero comprendente il solo

sistema radio), con:

- Accesso “fisso” (xDSL-like, WLAN-like)

- Nomadicità (WLAN-like)

• WiMAX IEEE 802.16-2004 stand-alone con Core

network WiMAX:

- Accesso “fisso” (xDSL-like, WLAN-like)

- Nomadicità (WLAN-like)

- Mobilità limitata (< 90 Km/h) per mezzo di

Mobile IP

• WiMAX IEEE 802.16-2004 con Core network

3GPP

- Integrazione con rete mobile con supporto

alla Nomadicità (riuso soluzione 3GPP per

interlavoro WLAN con rete mobile).

I contenuti della Release 2.0 non sono ancora

definiti chiaramente: genericamente si prevede che

tale versione conterrà ciò che non potrà essere

incluso nella Release 1.0

3.4 Regolamentazione dello spettro radio

Per quanto riguarda le bande di frequenza di

interesse per i sistemi WiMAX la situazione è in

evoluzione. Il sistema WiMAX a standard IEEE

802.16-2004 può lavorare nella bande di frequenza

tra 2 GHz e 11 GHz, ma l’interesse è principalmente

per le bande 3,5 GHz e 5,8 GHz, mentre

per quanto riguarda il sistema mobile IEEE

802.16e, l’interesse sembra essere verso le bande

assegnate o candidate per l’evoluzione dei sistemi

IMT-2000, ovvero 3G e super 3G.

La banda dei 3,5 GHz è stata assegnata da

tempo, in Europa ed in gran parte del resto del

mondo, ai sistemi radio fissi. In Italia, il Piano

Nazionale delle Frequenze datato luglio 2005 mantiene

l’assegnazione della banda di frequenze 3,4-

3,6 GHz per servizi fissi, e l’Ente gestore è il

Ministero della Difesa. Per permettere la conduzione

di sperimentazioni tecniche del sistema

WiMAX, il Ministero delle Comunicazioni ha ottenuto,

in alcune aree del territorio nazionale, la concessione

temporanea di alcuni canali radio. A termine

delle sperimentazioni, il processo che

potrebbe portare all’utilizzo della banda per scopi

commerciali deve tipicamente prevedere una

Consultazione pubblica per la raccolta delle indicazioni

da parte dei soggetti interessati, la definizione

della regolamentazione per l’uso dello spettro recependo

le direttive europee, la fissazione dei criteri

di assegnazione delle frequenze ed infine l’ottenimento

della cessione in via definitiva della banda

da parte del Ministero della Difesa. La situazione

altrove è più semplice: ad esempio in Francia ed in

Austria è già prevista la concessione di licenze per

utilizzi commerciali.

Il Gruppo di standardizzazione europeo per la

regolamentazione dello spettro radio ERO (European

Radiocommunications Office) è l’ufficio permanente

di supporto dell’Electronic Communications

Committe (ECC) del gruppo CEPT (European

Conference of Postal and Telecommunications

Administrations). ECC unisce le Autorità per la rego-


lamentazione dei 46 Paesi membri del CEPT, tra cui

l’Italia. Il gruppo CEPT ha il mandato di definire, fra le

altre, le Raccomandazioni e le Decisioni riguardanti

l’uso dello spettro radio (regole di utilizzo, metodi di

assegnazione, definizione degli standard a cui

devono sottostare i sistemi radio per poter essere

usati nella banda di frequenza in oggetto) che sono

poi recepite dalle Direttive della Comunità Europea e

dalle normative nazionali.

Al momento della stesura dell’articolo è in corso

di approvazione pubblica la nuova versione della

ECC Recommendation (04)05 “Guidelines for accomodation

and assignment of Multipoint Fixed wireless

system in frequency bands 3.4-3.6 GHz and

3.6-3.8 GHz”.

I punti principali della raccomandazione sono l’indicazione

di criteri di assegnazione di blocchi di frequenza

contigui di almeno 28 MHz per operatore, la

definizione di alcuni criteri per la coesistenza di

sistemi Time Division Duplex (TDD) e Frequency

Division Duplex (FDD), e soprattutto la limitazione

della potenza in termini di EIRP a +23 dBW/MHz per

la stazione Master, a +20 dBW/MHz per la stazione

periferica esterna e a +12 dBW/MHz per la stazione

indoor. Comunque, la potenza massima all’ingresso

dell’antenna non può superare i 13 dBW.

È importante rilevare che per il sistema WiMAX

mobile, come per ogni altro sistema che offra mobilità,

le bande possibili sono quelle assegnate ai servizi

mobili, vale a dire ai sistemi definiti, per esempio,

come IMT-2000 da parte dell’ITU-R. La tecnologia

IEEE 802.16e non è al momento riconosciuta

come sistema IMT-2000; pertanto, per poter essere

utilizzata commercialmente, è necessaria una modifica

dell’attuale quadro normativo/regolamentare.

Le possibilità in corso di discussione presso i vari

enti di standardizzazione internazionale sono:

• riconoscimento di IEEE 802.16e come sistema

IMT-2000; in tal caso anche la nuova tecnologia

potrebbe essere utilizzata nelle bande oggi

assegnate ai sistemi mobili;

• definizione delle bande di frequenze per i

sistemi mobili come “tecnologicamente neutrali”,

il che comporterebbe che l’operatore

possa scegliere quale tecnologia utilizzare, indipendentemente

dalla conformità ad uno specifico

standard;

• confluenza o armonizzazione del sistema IEEE

802.16e con le specifiche in corso di discussione

in 3GPP relativamente ai sistemi mobili di prossima

generazione Long Term Evolution (LTE).

Al momento non si è avuta nessuna decisione

finale, anche se vi sono forti ostacoli a modificare il

presente status quo.

4. Tecnologia

4.1 Caratteristiche principali del sistema IEEE

802.16/ETSI BRAN

La tabella 3 riporta le caratteristiche principali

dei sistemi definiti dagli standard IEEE 802.16 ed

ETSI BRAN. Questi standard definiscono al

Sistema

Wireless MAN-SC

HiperACCESS

Wireless MAN-SCa

Wireless MAN-OFDM

Hiper-MAN

Tecniche di

duplexing

TDD/FDD

TDD/FDD/

H-FDD

TDD/FDD

Wireless MAN-OFDMA TDD/FDD

Wireless HUMAN-OFDM

Wireless HUMAN-OFDMA TDD/FDD

Modulazioni Larghezza di

canale

[MHZ]

BPSK

4-QAM

16-QAM

64-QAM

BPSK

4-QAM

16-QAM

64-QAM

256-QAM

BPSK

4-QAM

16-QAM

64-QAM

BPSK

4-QAM

16-QAM

64-QAM

BPSK

4-QAM

16-QAM

64-QAM

25; 28

3,5; 7; 10;

20

1,75; 3,5;

7; 3; 5,5

1,25; 3,5;

7; 14; 28

10; 20

Bit rate

per canale

(*) [MHZ]

momento cinque diversi sistemi, tra loro incompatibili.

Per ogni sistema, inoltre, alcune caratteristiche

principali (in particolare la tecnica di duplexing, la

modulazione, la canalizzazione, la tecnica di trasporto)

possono variare, introducendo quindi un

certo numero di profili di sistema. Si descrivono di

seguito le principali caratteristiche tecniche dei

sistemi radio IEEE 802.16 ed ETSI BRAN.

La tecnica di duplexing definisce come avviene

la trasmissione nei due versi downlink (da stazione

base a terminale) e uplink (da terminale a stazione

base). In sistemi che funzionano secondo la tecnica

TDD vengono allocate porzioni di tempo differenti

per la trasmissione nei due versi sullo

stesso canale radio. In sistemi che funzionano

secondo la tecnica FDD viene invece allocato un

canale radio per la trasmissione downlink e un differente

canale radio per la trasmissione uplink.

Con la tecnica FDD la stazione base e i terminali

possono quindi ricevere e trasmettere contemporaneamente

(modalità full-duplex); tuttavia le stazioni

terminali possono, in alternativa, funzionare

in modalità half-duplex per una minore complessità

(per esempio, le parti di elaborazione digitale

del segnale possono essere condivise tra trasmettitore

e ricevitore). Si noti che, mentre alcuni dei

profili WiMAX prevedono entrambe le tecniche di

duplexing, la coesistenza di sistemi TDD e FDD in

canali adiacenti è da evitare; senza entrare nel

dettaglio dell’analisi della pianificazione radio

basata sull’eliminazione di interferenze, è infatti

necessario predisporre un opportuno intervallo di

guardia tra sistemi che lavorano secondo le due

modalità.


32-132

32-132

1-26

1-76

8-74

Tecnologia di

trasporto

permessa

ATM

(obbligatoria)

IP (obbligatoria)

ATM

(obbligatoria)


ATM (opzionale)






* La velocità di cifra di ogni singolo canale indicate sono valutate con la modulazione a minor numero

di livelli nel caso di canale a larghezza minima, e con quella a maggior numero di livelli

per una larghezza di canale massima.

ATM = Asynchronous Transfer Mode OFDM = Orthogonal Frequency Division

BPSK = Binary Phase Shift Keying

Multiplexing

FDD = Frequency Division Duplexing OFDMA = Orthogonal Frequency Division

H-FDD = Half Duplex-FDD

Multiple Access

HUMAN = High speed Unlicensed MAN QAM = Quadrature Amplitude Modulation

MAN = Metropolitan Area Network

SC = Single Carrier

TDD = Time Division Duplexing

TABELLA 3› Caratteristiche principali dei sistemi a standard IEEE 802.16/ETSI BRAN.

L’uso di antenne direttive,

caratterizzate da un elevato guadagno,

consente in genere di

migliorare le prestazioni di un

sistema radio sia per effetto di una

maggior potenza del segnale utile

ricevuto, sia per la maggior attenuazione

che incontrano i segnali

interferenti (dovuti a riflessioni nell’ambiente

di propagazione o ad

altri sistemi operanti nelle vicinanze).

I sistemi di antenna adattativi

AAS (Adaptive Antenna

Systems) consentono di modificare

elettronicamente la direzione

di massimo guadagno dell’antenna

in modo da indirizzare il

lobo principale nella direzione

voluta, quella cioè verso cui si

intende trasmettere o da cui si

vuole ricevere. Inoltre sistemi più

avanzati, da utilizzare presso le

stazioni base, possono generare

più lobi e indirizzarli in direzioni

diverse per consentire la ricezione/trasmissionecontemporanea

da/verso differenti terminali

d’utente, minimizzando al tempo

stesso i segnali interferenti.

Meccanismi di diversità in tra-

smissione e in ricezione possono essere utilizzati

per aumentare l’affidabilità e le prestazioni del collegamento

radio in presenza di canali con interferenza

causata da riflessioni multiple (multipath),

come generalmente avviene in assenza di visibilità

diretta tra stazione base e terminale. In trasmissione

lo standard IEEE 802.16-2004 prevede come

opzionale un meccanismo STC (Space Time

Coding), che consiste nell’emissione di segnali

opportunamente codificati da parte di più antenne

trasmittenti in modo che la loro ricezione combinata

attraverso una o più antenne riceventi dia un

vantaggio rispetto ai sistemi tradizionali con singola

antenna.

In ricezione, i sistemi con diversità combinano

opportunamente i segnali provenienti da più

antenne riceventi (adeguatamente distanziate) in

modo da minimizzare l’effetto della propagazione

multipath (si veda il riquadro “Antenne MIMO”).

Una delle caratteristiche principali dei sistemi

WiMAX è la possibilità di funzionare in condizioni

di NLOS grazie soprattutto all’uso della tecnica

OFDM (Orthogonal Frequency Division

Multiplexing) (si veda il riquadro omonimo).

Gli errori di decodifica introdotti dalla presenza

di sottoportanti eccessivamente attenuate possono

essere eliminati utilizzando una codifica a

correzione di errore (FEC) e un meccanismo di

ARQ (Automatic Repeat reQuest). Quest’ultimo fa

sì che sequenze ricevute con errori non correggibili

vengano ritrasmesse utilizzando una modulazione

più robusta, evitando quindi l’intervento di

meccanismi di ritrasmissione ai livelli superiori

(TCP), in genere molto più lenti.



Modulazione

BPSK

QPSK

QPSK

16 QAM

16 QAM

64 QAM

64 QAM

Rate di codifica SNR (dB)

1/2 6.4

1/2

9.4

3/4

11.2

1/2

16.4

3/4

18.2

2/3

22.7

3/4

24.7

BPSK = Binary Phase Shift Keing

QAM = Quadrature Amplitude Modulation

QPSK = Quadrature Phase Shift Keying

SNR = Signal to Noise Ratio

TABELLA 4› Rapporto segnale/rumore richiesto in funzione di modulazione

e rate di codifica [12, Table 266].

Caratteristica comune a tutti i sistemi normalizzati

è la modulazione adattativa, cioè la capacità di

selezionare istante per istante la modulazione con

il maggior numero di bit per simbolo, compatibilmente

con le condizioni di propagazione radioelettrica

e di interferenza sul collegamento tra stazione

base e terminale. La modulazione adattativa consente

di ottenere una maggior capacità trasmissiva

in presenza di elevati rapporti S/N e una comunicazione

comunque affidabile, anche se con ridotta

capacità, quando il rapporto S/N è basso. La

tabella 4 riporta alcuni schemi di modulazione e

codifica utilizzabili in funzione del rapporto S/N. La

modulazione con il maggior numero di simboli (64-

QAM), che richiede perciò un rapporto S/N mag-

Capacità lorda

per canale 3.5

MHz [Mbit/s]

Capacità netta

per canale 3.5

MHz [Mbit/s]

Capacità lorda

per canale 7

MHz [Mbit/s]

5.8 5.8 4.7 4.7 11.6 11.6 9.3 9.3 16-QAM 1/2 1/2

8.7 8.7 7 7 17.4 17.4 14.0 14.0 16-QAM 3/4 3/4

11.6 9.3 23.2 18.6 64-QAM 2/3

13.2 10.5 26.2 21.0 64-QAM 3/4

giore a parità di BER, potrà essere utilizzata per

connessioni con terminali d’utente prossimi al trasmettitore,

mentre ai bordi dell’area coperta da una

stazione radio dovrà essere utilizzata la modulazione

più robusta, quella cioè con un numero

minore di simboli e con un codice più ridondante

(BPSK con FEC code rate di un mezzo).

La modulazione con un più alto numero di livelli

permette di trasmettere un numero maggiore di bit

per ogni simbolo; si passa infatti da 1 bit per sim-


Capacità netta

per canale 7

MHz [Mbit/s] Modulazione Rate

di codifica

1.5 1.2 2.9 2.3 BPSK 1/2

2.9 2.3 5.8 4.6 QPSK 1/2

4.4 3.5 8.7 7.0 QPSK 3/4

nota: i valori indicati possono variare in funzione di alcuni parametri del livello MAC radio

(per es. lunghezza di trama, del tempo di guardia, ...).

Fonte: Siemens solution for WiMAX Broadband Access Technology,

http://www.grnet.gr/content/calendar/Siemens.pdf

TABELLA 5› Capacità massima teorica lorda per canali radio da 3,5 e 7 MHz [12, Table B.29].

BPSK

SNR = 6 dB

QPSK

SNR = 9 dB

16 QAM

SNR = 16 dB

64 QAM

SNR = 22 dB

BPSK = Binary Phase Shift Keying


SNR = Signal to Noise Ratio

Fonte: "WiMAX's technology for LOS and NLOS environments",

WiMAX Forum Whitepaper,

http://www.wimaxforum.org/news/downloads/WiMAXNLOS

general-versionaug04.pdf

FIGURA 5› Raggio di copertura in funzione dello schema di modulazione

adottato.

bolo con la modulazione BPSK a 6 bit per simbolo

con la modulazione 64-QAM. A parità di simboli

trasmessi nell’unità di tempo (symbol rate), la

modulazione con un numero maggiore di simboli

permette una maggiore velocità di cifra (bit rate) e

quindi un più efficiente utilizzo della banda disponibile.

La modulazione adattativa conduce quindi a

una copertura a “cipolla” (figura 5), in cui il bit rate

disponibile per utente decresce all’aumentare della

distanza del terminale dalla stazione radio base (un

utente prossimo alla stazione radio base dispone

di un bit rate sei volte maggiore di un utente a

bordo cella).

La modulazione e il rate di

codifica possono differire tra i due

versi di trasmissione downlink e

uplink, per esempio per una

diversa potenza dei trasmettitori

e/o una differente sensibilità dei

ricevitori di stazione base e terminale,

e possono inoltre, su ciascun

collegamento stazione base / terminale,

variare nel tempo in funzione

delle condizioni istantanee

del canale radio.

La capacità dei sistemi WiMAX

dipende dall’ampiezza del canale

radio, dal tipo di modulazione e

dalla codifica; a titolo di esempio,

per canali da 3,5 e 7 MHz 1 i valori

di capacità lorda massima teoricamente

ottenibile sono riportati

in tabella 5. Se però si tiene

conto dei diversi overhead pre-

senti nella trama, dei tempi di guardia, dei preamboli,

ecc… la banda disponibile a livello ad es. di

interfaccia Ethernet d’utente si riduce (valori netti

in tabella 5). Gli utenti che comunicano dal bordo

della cella dispongono solo di circa 2 Mbit/s mentre,

quando la modulazione 64-QAM è prevista dai

(1)

Lo standard 802.16-2004 prevede larghezze di canale tra

1,25 e 20 MHz.

sistemi, gli utenti più prossimi alla stazione radio

base dispongono di una capacità massima di 21

Mbit/s, per un canale radio di 7 MHz. Va però evidenziato

che si tratta di banda condivisa tra gli

utenti di uno stesso settore che utilizzano contemporaneamente

il canale radio. Si noti anche che la

presenza di terminali funzionanti con modulazioni a

ridotto numero di livelli comporta una riduzione

della capacità del settore rispetto ai valori massimi

indicati nella tabella in quanto, richiedendo un

maggior tempo di trasmissione per trasmettere la

stessa quantità di informazione rispetto a terminali

che usano modulazioni con più elevato numero di

livelli, sottraggono risorse radio a questi ultimi 2 .

Inoltre il throughput percepito dall’utente può differire

da quello medio (capacità totale netta/numero

di utenti attivi) per effetto dei profili di traffico generati

dai singoli utenti (dipendenti dai servizi utilizzati

- su alcuni è sicuramente applicabile un fattore di

guadagno da multiplexing statistico), della distribuzione

degli utenti nel settore radio (proporzione di

utenti che utilizzano le varie modulazioni), delle

prestazioni del collegamento radio (errori causano

ritrasmissioni e quindi riduzione del throughput). Si

noti infine che le prestazioni di un sistema WiMAX

dipendono fortemente da quanto le condizioni di

propagazione si discostano da quelle di LOS. In

particolare decadono molto rapidamente nel passaggio

dalla propagazione in spazio libero (outdoor)

a quella all’interno di edifici (indoor). Nel

primo caso si possono raggiungere distanze anche

di alcune decine di chilometri in aree

suburbane/rurali, in buone condizioni di propagazione

e con antenne molto direttive, nel secondo le

distanze si potrebbero ridurre al massimo a poche

centinaia di metri in aree urbane dense.

Un meccanismo di sub-channeling può essere

utilizzato per evitare che una potenza trasmessa

dal terminale ridotta, rispetto a quella trasmessa

dalla stazione base (per contenerne il costo o per

rispettare i limiti normativi) limiti eccessivamente la

portata del sistema. La sotto-canalizzazione consiste

nell’utilizzare solo un sottoinsieme delle portanti

OFDM disponibili concentrando quindi su di

esse, a parità di potenza totale trasmessa, una

maggiore energia. Per contro, questo riduce la

capacità trasmissiva, in quanto viene utilizzato un

minor numero di portanti per trasferire l’informazione.

La tabella 6 riporta la capacità ottenibile per

settore per un canale radio di 3,5 MHz di ampiezza

con due differenti modulazioni (QPSK e 64QAM) al

variare del numero di sottocanali utilizzati.

Un algoritmo di controllo automatico di potenza

fa in modo che la potenza ricevuta dalla stazione

base si mantenga su un livello pressoché costante

ed uguale per tutti i terminali. Ciò è ottenuto attraverso

un meccanismo di misura della potenza e di

(2)

A titolo di esempio, un settore radio in cui il 50% dei terminali

utilizza la modulazione 64-QAM 3/4 e il restante 50% utilizza

la modulazione QPSK 1/2 avrebbe una capacità totale

netta pari all’incirca a 12,8 Mbit/s per canalizzazione 7 MHz

o 6,4 Mbit/s per canalizzazione 3,5 MHz.


segnalazione sotto il controllo della stazione base

stessa. In questo modo i terminali trasmettono alla

minima potenza necessaria per una corretta rivelazione

del segnale da parte della stazione base,

riducendo il consumo (fattore determinante soprattutto

per terminali mobili) e le interferenze tra settori

radio operanti alla stessa frequenza.

I sistemi basati sullo standard IEEE 802.16 utilizzano

meccanismi di crittografia e autenticazione

per preservare la sicurezza delle comunicazioni. In

particolare, i pacchetti che trasportano i dati d’utente

e le informazioni di controllo e gestione della

rete sono crittografati utilizzando l’algoritmo DES-

CBC (Digital Encryption Standard - Cypher Block

Chaining). Inoltre, il protocollo PKM (Private Key

Management) è utilizzato per le procedure di

autenticazione e di trasferimento delle chiavi di

crittografia tra stazione base e terminali; l’autenticazione

avviene secondo un modello basato sull’uso

di certificati digitali X.509 e di crittografia a

chiave pubblica RSA.

I sistemi WiMAX effettuano la schedulazione del

traffico sulla tratta uplink, di tipo TDMA, in base ad

un meccanismo di grant/request con un controllo

centralizzato nella stazione base. Ciò consente di

fornire qualità del servizio differenziata a diversi

flussi di traffico, di ottenere una elevata efficienza

trasmissiva, e inoltre offre la possibilità di controllare

i ritardi. In particolare, sono definite quattro

differenti classi di servizio:

• Unsolicited Grant Service (UGS), per servizi real

time caratterizzati da pacchetti di lunghezza

fissa a cadenza periodica (per esempio circuiti

affittati E1, flussi VoIP senza soppressione dei

silenzi);

• Real Time Polling Service (rtPS), per servizi real

time caratterizzati da pacchetti di lunghezza e

periodicità variabile (per esempio i servizi

video);

• Non Real Time Polling Service (nrtPS), per servizi

tolleranti ai ritardi, ma con banda minima

garantita;

• Best Effort (BE), per servizi senza esigenze di

banda minima garantita e di ritardo limitato.

Numero di

sottocanali

1/1

1/2

1/4

1/8

1/16

Capacità con

modulazione

QPSK FEC 1/2

[Mbit/s]

2.8

1.4

0.7

0.3

0.2

FEC = Forward Error Corection


QPSK = Quadrature Phase Shift Keying

Capacità con

modulazione

64-QAM FEC 3/4

[Mbit/s]

12.7

6.3

3.2

1.6

0.8

TABELLA 6› Effetto del sub-channeling sulla capacità, per un canale

da 3,5 MHz.



4.2 Profili di sistema WiMAX

Da quanto in precedenza esposto, si deduce che

gli standard consentono un insieme assai vasto di

opzioni differenti. La conformità di un sistema alle

norme IEEE 802.16 e/o ETSI BRAN non garantisce

quindi che due sistemi prodotti da costruttori differenti

siano interoperabili. Ad esempio, un sistema

TDD non può interoperare con uno FDD. Uno degli

obiettivi principali del WiMAX Forum è precisamente

la definizione di un numero limitato di profili di

sistema, necessari a garantire l’interoperabilità.

I primi dodici profili WiMAX individuati dal

Forum riguardano i sistemi indicati in tabella 7; si

tratta di sistemi che prevedono l’impiego

dell’OFDM a 256 sottoportanti (FFT a 256 punti),

accesso TDMA, tecniche di duplexing sia TDD sia

FDD, banda di frequenza di 3,5 GHz e 5 GHz.

4.3 Architettura di rete WiMAX

Mentre gli standard IEEE 802.16 ed ETSI BRAN

sono focalizzati sui livelli di interfaccia radio, il

WiMAX Forum si propone di specificare l’architettura

di rete complessiva WiMAX, ed aspetti funzionali

e di interlavoro. Le attività sono in corso ed

esistono delle versioni draft delle specifiche [14].

L’architettura WiMAX è basata sui seguenti

principi:

• Supporto di servizi di massa a larga banda fissi,

nomadici e mobili a velocità veicolare;

• Adozione di un approccio di rete “All-IP”;

• Adozione degli standard IEEE 802.16/ETSI

BRAN e IETF, integrati ove necessario;

• Idoneità a deployment sia limitati sia su larga

scala, ad ambienti dal rurale all’urbano denso, a

bande di frequenza licenziate e non, a strutture

di rete gerarchiche o mesh.

La versione attuale dell’architettura WiMAX

Forum è basata su un Convergence Sublayer

SS/

MSS

R2 Visited NSP Home NSP

R2

R1 R3

ASN

R4

Another ASN

NAP

ASN = Access Service Network

CSN = Connectivity Service Network

MSS = Mobile Subscriber Station

NSP = Network Service Provider

SS = Subscriber Station


ss

CSN

ASP Network or

Internet

FIGURA 6› Network Reference Model definito dal WiMAX Forum.

R5

Bande di

frequenza [GHz]

3,4 - 3,6

3,6 - 3,8

5,4 - 5,7

5,7 - 5,8

Duplexing Canalizzazione

[MHz]

TDD

FDD

TDD

FDD

TDD

FDD

TDD

FDD

FDD =

TDD = Frequency Division Duplexing

Time Division Duplexing

3,5

7

3,5

7

3,5

7

3,5

7

5

10

TABELLA 7› Profili di sistema WiMAX Forum per i servizi fissi/nomadici.

Ethernet / IEEE 802.1Q (VLAN). L’architettura di

rete WiMAX Forum abilita la possibilità di handover

a velocità limitata (

cesso DSL, normalmente

basato sui modelli PPPoE o

IPoE, un accesso WiMAX

fisso con sola funzionalità di

bridging Ethernet, come

mostrato in figura 7.

Per l’interlavoro con il

3GPP, il WiMAX Forum ha

deciso di basarsi sulle specifiche

3GPP di interlavoro

delle WLAN con la rete

mobile, sostituendo quanto

definito per le WLAN con un

generico Wireless Access

Network che includa sia le

WLAN sia il WiMAX. Nella

figura 8 è riportata l’architettura

di interlavoro, in cui le

interfaccia Wu, Wa, Wb, Wp,

Wi sono definite dal 3GPP,

così come il WAG (Wireless

Access Gateway) che realizza

funzioni di controllo del

servizio ed il PDG (Packet

Data Gateway) che realizza

funzioni di controllo ed

accesso ai servizi, assegnamento

indirizzo IP, accounting,

... .

SS/

MSS

3GPP

ASN

CSN

IWU

MSS

WiMAX Access Network

Another WiMAX

ASN

R4

R1

WiMAX

ASN

R3

=

=

=

=

=

PPPoETH

5. I Player: costruttori, network & service provider,

trial nel mondo

Oggi tutto il mondo delle TLC sta prestando

attenzione al WiMAX: molti attori sentono semplicemente

l’esigenza di conoscere meglio la nuova

tecnologia, per poter valutare se e come posizionarla

nelle proprie strategie; altri attori, in partico-

Wu

IPoETH

ASP

BRAS

BS

DSLAM

NSP

SS

TE

=

=

=

=

=

=

=

TE

TE

IP

PPP

PPPoE

ETH

PHY

IP

ETH

PHY

T

CPN

T

CPN


SS

Modem

ETH

PHY

ETH

PHY


802.16-2004

ETH

802.16

ETH

802.16

DSL

DSLAM

ETH

802.16

ETH

802.16

BS

Access Network

ETH

PHY

ETH

PHY

Access Service Provider

Broadband Remote Access Server

Base Station

Digital Subscriber Line Access Multiplexer

Network Service Provider

Subscriber Station

Terminal Equipment

V

IP

PPP

PPPoE

ETH

PHY

IP

ETH

PHY

BRAS

FIGURA 7› Integrazione di accessi WiMAX per servizi fissi in architetture DSL.


CSN

IWU

Third Generation Partenership Project

Access Service Network

Connectivity Service Network

InterWorking Unit

Mobile Subscriber Station

FIGURA 8› Architettura di interlavoro WiMAX e 3GPP.

Wa

Wn

PDG

PS

SS

WAG

=

=

=

=

3GPP Home Network

3GPP AAA

server

Internet

R4 Wi

WAG PDG

Packet Data Gateway

Packet Switching

Subscriber Station

Wireless Access Gateway

Packet data

network

(3GPP PS,

Internet)

IP

LNK

PHY

IP

LNK

PHY

ASP

NSP

IP

LNK

PHY

IP

LNK

PHY

lare alcuni costruttori,

hanno già scommesso sul

WiMAX, e si stanno impegnando

per fargli raggiungere

un sufficiente grado di

maturità, tecnica e commerciale.

Fra tutti si distingue lo

sforzo di Intel, che si è

posta l’ambizioso obiettivo

di ripercorrere con il WiMAX

quanto sta facendo con il

WiFi: incorporarlo nei

sistemi (PC ma non solo)

che utilizzeranno le future

versioni della tecnologia

Intel Centrino. Intel sta investendo

sia nello sviluppo

dei chip-set, sia nei contributi

tecnici ed organizzativi

al WiMAX Forum, sia in una

ben orchestrata operazione

di marketing a livello internazionale.

Intel ha stipulato

accordi di fornitura con

alcuni dei più attivi costruttori

di apparati BWA

(Alvarion, Aperto, Airspan, …), ed ha accordi di

sviluppo congiunto con alcuni leader internazionali

di apparati TLC (Alcatel, ZTE, Nokia, …). D’altra

parte Intel non è la sola a scommettere sui chip

WiMAX: oltre 50 sono i costruttori di chip che partecipano

al WiMAX Forum, ed alcuni stanno già

sviluppando i propri componenti (ad esempio,

Fujitsu, Wavesat, Sequans, picoChip, …).



Antenne MIMO

(Multiple In Multiple Out)

L’impiego di antenne MIMO sta suscitando

interesse crescente perché,

con un costo ridotto, esse migliorano

sensibilmente le prestazioni dei terminali

di utente. Con esse, infatti, è possibile

aumentare il volume di traffico

(throughput) a parità di BER (Bit Error

Rate) o, viceversa, migliorare il BER

per un dato throughput senza incrementare

la banda assegnata a una

stazione radio base ma solo raddoppiando

o triplicando il numero di

dispositivi che comunicano contemporaneamente

con un Access Point.

Nel sistema MIMO si effettua la trasmissione

del segnale, suddiviso in

più flussi, da antenne differenti ma

impegnando sempre la stessa banda

(figura A). Le antenne MIMO, quindi,

dividono il flusso dei dati (stream) in

più sub-flussi ciascuno dei quali è

modulato e trasmesso, simultaneamente

agli altri sub-flussi, con una

separazione nello spazio, ma nella

stessa banda di frequenza, utilizzando

a questo scopo una seconda o una

terza catena circuitale uguale e paral-

Fra i costruttori di sistemi, molto attivi sono

quelli che, sopravvissuti alle delusioni avute con le

precedenti tecnologie BWA, vedono il WiMAX

come un’opportunità, grazie alla standardizzazione,

agli investimenti dei chip-maker, ed all’interesse

suscitato a livello mondiale. Si tratta tipicamente

di aziende medio/piccole (anche start-up)

specializzate nel broadband wireless (ed in particolare

nell’OFDM e nelle sue varianti), che sviluppano

apparati di diverse caratteristiche, e mirati a

diverse nicchie di mercato, ma accomunate nel

dichiarare di perseguire la certificazione del WiMAX

Forum (anche se non mancano coloro che seguono

strade alternative, come Flarion, che propone un

proprio prodotto per il brodband wireless mobile).

L’elenco di queste aziende (che comprende ad

esempio, Alvarion, Airspan, Aperto, Cambridge,

Navini, NexNet, Proxim, Redline, SRTelecom,

WiLAN, …) è lungo ed in evoluzione; un buon

osservatorio aggiornato è all’interno della lista dei

membri del WiMAX Forum.

Tiepidi inizialmente (con qualche eccezione),

ora anche i maggiori costruttori di apparati TLC

stanno prestando attenzione al WiMAX; molti


lela alla prima. In ricezione i singoli

sub-flussi dati (compresi i segnali

riflessi o comunque distorti per la presenza

di cammini multipli dovuti alla

variazione dell’indice di rifrazione dell’atmosfera)

sono ricevuti ciascuno da

un’antenna differente, separata sempre

nello spazio dalle altre. I segnali

sono poi elaborati singolarmente -

utilizzando un numero di catene in

ricezione pari a quelle predisposte in

trasmissione - con un particolare

algoritmo (MIMO) che riconosce i dati

trasmessi. Il ricevitore, quindi, combina

i differenti sub-flussi ed effettua

una correzione, eventualmente dialogando

con il trasmettitore (mediante

un protocollo di handshaking), e ricostruisce

così il flusso originario. In

genere le vie previste per i sub-flussi

oggi impiegate sia in trasmissione sia

in ricezione, sono, come si è detto,

due o, eccezionalmente, tre, e in questo

modo, il throughput si raddoppia o

si triplica. L’impiego dei sistemi MIMO

(che dovrebbero prevedere antenne

array su ogni catena in uscita) è considerato

non solo per WiMAX, ma

anche con i futuri sistemi WiFi IEEE

802.11n, e con i sistemi radio-mobili

di nuova generazione.

Questa complessità aggiuntiva permette

al sistema di essere più robusto

0010110 •Codifica

•Pesatura/ 0010110

•Modulazione

•Pesatura/

mappatura

N TXers M RXers

FIGURA A› Architettura di un sistema radio dotato di antenne MIMO.

mappatura

•Demodulazione

•Decodifica

in presenza di propagazione con cammini

multipli con differenti variazioni

del ritardo (delay spread) e di differenti

velocità di trasmissione, situazioni

che tipicamente si verificano in

ambiente urbano specie nel caso di

un terminale in movimento.

(come Alcatel, Marconi/Ericsson, Lucent, Siemens)

hanno intanto stipulato accordi di OEM con

costruttori minori specializzati (o acquisito partecipazioni

societarie dirette), alcuni (come la stessa

Siemens, Huawei, ZTE) hanno deciso di sviluppare

una propria linea di prodotti, in qualche caso (per

esempio, Motorola) stanno facendo evolvere precedenti

prodotti proprietari. Non vanno poi trascurati

i costruttori (come Samsung, LG) che sviluppano

sistemi WiBro. WiBro è un set di specifiche,

sviluppato da operatori e costruttori coreani, compatibile

con l’IEEE802.16e, e candidato ad essere

uno dei profili del WiMAX “nomadico/mobile”. Una

sperimentazione Telecom Italia di apparati WiBro è

prevista in occasione delle Olimpiadi Invernali 2006

in Piemonte.

Fra le vicende che vanno seguite per interpretare

l’evoluzione del BWA, un posto di rilievo

spetta a quelle relative alla proprietà intellettuale.

Come già ricordato, l’OFDM e le sue varianti sembrano

rappresentare la tecnologia essenziale sia

per il WiMAX, sia per i sistemi proprietari alternativi

(come il Flarion), sia per l’evoluzione delle reti radio

mobili (“quarta generazione - 4G”). Ora il controllo

Aree geografiche

Mercato

Soluzione

d’accesso

Spettro

Servizio fisso o nomadico

Players

Modello di

business

ADSL

CDN

CPE

DSL

ISP

=

=

=

=

=

Aree urbane

Hot Zone

Hot-zones e reti

municipali wireless

Piccoli e grandi centri abitati

Municipalità, residenziale/SOHO

Accesso WiFi e WiMax

per backhauling

Non licenziato

Servizio fisso e nomadico

TelCo, Enti pubblici, WISP

Reti minicipali wireless

Offerta wholesale a ISP,

servizi al cittadino

Asymmetric Digital Subscriber Line

Collegamenti Diretti Nazionali

Customer Premises Equipment

Digital Subscriber Line

Internet Service Provider

dei brevetti relativi all’OFDM (i data base specializzati

ne annoverano alcune migliaia) appare più

distribuito rispetto a quanto si è verificato per il

CDMA (una tecnologia essenziale per i sistemi

radiomobili tradizionali), e ciò potrebbe comportare,

attraverso l’applicazione di modalità di “scambio

incrociato” di diritti essenziali, un positivo effetto di

limitata incidenza sui costi degli apparati; d’altra

parte, anche in considerazione del significativo

ruolo giocato nel BWA da aziende medio/piccole,

processi di acquisizione societari potrebbero determinare

il formarsi di concentrazioni importanti, in

particolare nel segmento nomadico/mobile [15].

Per quanto riguarda gli attori (WISP, Operatori,

enti pubblici) che forniscono a vario titolo servizi ai

clienti finali, diversi sono i modelli di business considerati;

le tre principali aree di applicazione

(tabella 8) sono: Hot Zone (pubblico e privato),

Wireless WAN (collegamenti PTP e PMP), Wireless

DSL (non consideriamo qui le applicazioni “mobili”,

per le quali gli scenari non sono sufficientemente

definiti).

Esempi paradigmatici di modelli di business

possono essere considerati l’offerta di Libera (UK)

per un target business, e l’offerta di Altitude in

Francia per il segmento consumer.

Libera (UK) è un OLO che offre servizi di

accesso fisso broadband wireless ed è posizionato

sul segmento SME della piccola e media impresa.

Attualmente l’offerta di Libera è presente in Bristol

con una soluzione Aperto Network pre-WiMAX

nella banda licenziata dei 5,8 GHz. Libera dichiara

di prevedere a fine 2008 la copertura di 50 cittadine

nel Regno Unito con l’acquisizione di 10.000

clienti business. L’offerta attuale prevede velocità

di connessione da 2 a 50 Mbit/s in competizione

con l’offerta SDSL di connettività di BT alle

imprese. Anche se l’offerta parla di QoS garantita e


OLO

P2P

PMP

SOHO

WISP

TABELLA 8› Integrazione di accessi WiMAX per servizi fissi in architetture DSL.

Applicazioni

Wireless DSL

Accesso broadband

in aree rurali

Aree rurali o

non servite da ADSL

Residenziale/SOHO

WiMax CPE in accesso

Licenziato

Servizio fisso

OLO, WISP, TelCo

Mercato “sussidiato”

per il digital divide

= Other Licensed Operator

= Point to Point

= Point to Multi Point

= Small Office Home Office

= Wireless Internet Service Provider

Connettività

Wireless P2P/PMP

Accesso CDN-like

Aree metropolitane e rurali

Business

WiMax CPE in accesso

Licenziato

Servizio fisso

TelCo, OLO

Offerte di connettività

ai clienti business

maggiore banda rispetto all’analoga offerta BT, il

prezzo appare la leva principale dell’ offerta

(tabella 9).

Segmento mercato

Servizi offerti

Lancio del servizio

Capacità di banda fornita

Disponibilità del servizio

Pricing dell’offerta

connettività di Libera

Pricing offerta di riferimento

di BT: connessione SDSL

SDSL = Symmetric Digital Subscriber Line

SME = Small Medium Enterprise

SOHO = Small Office Home Office

SOHO e SME

Connettività e accesso veloce

a Internet

Febbraio 2005

simmetrica (SDSL-like) da

2 a 50 Mbit/s

Bristol (UK)

Accesso 2 Mbit/s: £300 canone mensile

£495 per l’installazione

Accesso 2 Mbit/s: £345 canone mensile

£595 per l’installazione

TABELLA 9› Principali caratteristiche del servizio commerciale di Libera.

Altitude Telecom opera in Francia come unico

operatore WLL con una licenza nazionale a 3,5 GHz.

Altitude, inizialmente posizionata sul segmento SME,

grazie anche ai fondi pubblici ha esteso l’offerta a

larga banda wireless nelle aree rurali al segmento

residenziale e della pubblica amministrazione locale.

Altitude Telecom è già attiva in alcune regioni come

la Vendée (coperta al 100% con sistemi pre-WiMAX),

Orne e Calvados, per le quali ha concluso un

accordo con Alvarion (fornitura di 200 base stations

BreezeMAX e 10000 antenne outdoor per sedi dei

clienti). Altitude Telecom posiziona il suo servizio

“pre-WiMAX” come una alternativa al servizio di con-



Capacità di accesso

Canone mensile

Soluzione CPE

CPE = Customer Premises Equipment

nettività DSL, utilizzando l’acronimo WDSL,

“Wireless DSL” (tabella 10). Altitude Telecom, che

aveva annunciato ad Aprile 2005 di avere 350 clienti

pre-WiMAX, prevede di migrare in modo graduale

verso CPE indoor WiMAX (antenna interna, modalità

autoinstallante). Il modello di business prevede

anche il lancio di servizi VoIP su WiMAX sia per il

segmento business che residenziale, stimando in

particolare una riduzione di circa il 50% del costo

delle fatture per il segmento business.

In Austria l’asta per la banda a 3,5 GHz è stata

effettuata nell’ottobre 2004. Le frequenze assegnate

prevedono un piano di roll-out per ogni

regione con una penale fino ad un milione di euro

per il mancato raggiungimento dei livelli di copertura

concordati. All’asta hanno partecipato:

Telekom Austria (incumbent

rete fissa), UPC Telekabel (il

maggiore operatore del

cavo), WiMAX Telecom (un

newcomer), Teleport (un

local player). Gli annunci dei

piani di investimento da

parte degli operatori portano

ad individuare diverse strategie

di roll-out del servizio.

WiMAX Telecom ha annunciato

di volere effettuare un

deployment da metà 2005 a

livello nazionale. UPC ha

annunciato che WiMAX sarà

utilizzato in “white spots”,

dove non esiste ancora

alcuna infrastruttura in cavo

o accesso ADSL.

Telekom Austria segue

invece una strategia di sviluppo

del servizio mirata alle

principali aree urbane dove

si concentra la popolazione

in Austria; a tale scopo

Telekom, che prevede di

avvalersi di più fornitori, ha

acquisito all’asta 5 bande di

frequenze nel campo del 3,5

GHz, una per ogni regione in

cui è stata divisa l’Austria

dal regolatore.

In Francia la regolamentazione

prevede le seguenti

1 Mbit/s

• Solo accesso dati 1 Mbit/s data

- 39 euro/mese

• Offerta “Double play”: accesso 1 Mbit/s

+ VoIP - 45 euro/mese

Antenna Outdoor installata da partner

Altitude, e CPE indoor

TABELLA 10› Schema dell’offerta Altitude Telecom per la clientela

residenziale.

AP

BAS

BS

CPE

DSLAM

WiFi


=

=

=

=

=

=


CPE

10/100 BaseT


CPE

bande per il wireless:

• 2,4 GHz (non licenziata) per applicazioni

WLAN;

• 3,5 GHz (licenziata) per applicazioni WLL;

• 3,7 GHz è in corso d’esame da parte del regolatore;

• 5,150 - 5,350 GHz esclusivamente per accesso

WLAN indoor.

Il già citato operatore Altitude ha ottenuto,

prima della consultazione pubblica WiMAX di ART,

una licenza nazionale (15 MHz duplex), e già offre

servizi BWA con sistemi pre-WiMAX. ART ha promosso

una sperimentazione nella banda di frequenza

3,5 GHz, rendendo disponibile più spettro

di quanto previsto in un primo momento: 30 MHz

in 3,4-3,6 GHz ed ulteriori 30 MHz nella banda 3,6-

3,8 GHz. Le frequenze disponibili sono messe all’asta

su base regionale o nazionale. France Telecom

ha condotto una sperimentazione in tre cittadine

(Amilly, Lehon, La Salvetat) testando apparati di tre

diversi fornitori. Il trial in Lehon (Aperto) è già stato

avviato a fine dello scorso anno e riguarda l’utilizzo

di WiMAX come backhauling di hot-spot WiFi; in

Amilly (Redline Communications) sono state collegate

12 utenze enterprise mentre a Le Salvetat

(Alvarion) la sperimentazione interessa 32 utenze

residenziali. Il servizio offerto a pagamento è analogo

all’accesso ADSL. Si prevede nel corso della

sperimentazione (figura 9) un upgrade in tutte le

località a 4 Mbit/s.

3,5 GHz


BS

WiFi AP

10/100 BaseT

Access Point

Broadband Access Server

Base Station

Customer Premises Equipment

Digital Subscriber Line Access Multiplexer

Wireless Fidelity

10/100 BaseT

2,4 GHz

FIGURA 9› Schema di FT R&D della sperimentazione WiMAX.

Access

concentrator


CPE

STM1

or

IMA/n°E1

10/100 BaseT

Backbone

BAS

DSLAM

STM1

In Inghilterra la maggior parte dello spettro

risulta già allocato e nella banda 3,4-3,5 GHz esistono

già operatori a livello nazionale:

• 2,4 GHz non licenziata WiFi;

• 3,4 GHz licenza nazionale assegnata all’operatore

PCCW;

• 3,5 GHz licenza nazionale assegnata all’operatore

Pipex;

• 5,8 GHz non licenziata WiFi - 802.11a;

• 10 GHz varie licenze locali.

Ofcom sta considerando, come candidate per

le licenze WiMAX, le bande 2,010-2,025 GHz,

2,500-2,690 GHz, 3,6-4,2 GHz. La banda 5,8 GHz

può essere utilizzata solo per collegamenti PTP,

senza protezione per i disturbi e quindi senza

SLA. Anche in UK gli operatori si dividono tra

quelli che hanno come target il mercato delle aree

rurali non servite dal BB - come stanno facendo

Telabria e in qualche misura BT con il suo recente

trial pilota in aree rurali della Scozia, Galles e

Irlanda del Nord - e quelli come Libera che punta

al segmento business (con l’obiettivo di coprire il

75% dei clienti business in Inghilterra per la fine

del 2006), con un’offerta di capacità a basso

costo alternativa ai circuiti affittati. Entrambi i

modelli di business possono utilizzare apparati in

banda non licenziata: in aree rurali grazie alla

scarsa interferenza e congestione nella pianificazione

delle frequenze, mentre nel caso business

grazie alla possibilità di installare antenne esterne

per ottenere il LOS (Line Of Sight). Per le aree

urbane o suburbane le bande licenziate sono fondamentali

a fronte dei rischi d’interferenza, e pertanto

cresce l’interesse per le bande assegnate in

licenza nella banda 3,4-3,5 GHz. Pipex detiene la

licenza nazionale nello spettro dei 3,5 GHz, ma ha

ancora utilizzato poco questo asset, lasciando

all’operatore PCCW (partecipata di UK

Broadband) il ruolo di operatore di riferimento per

i servizi broadband wireless licenziati con la sua

banda 3,4 GHz posseduta a livello nazionale. Il

panorama si completa con l’offerta di altri servizi

simili in differenti bande di frequenza per il segmento

business e SOHO, dove operano altri

players che utilizzano spettro non licenziato a 5

GHz come Telabria che ha iniziato a sviluppare la

sua rete WiMAX per la fornitura di servizi dati e

fonia per i segmenti residenziali e business nella

regione del South East England.

In Spagna assistiamo alla crescita di interesse

sul BB wireless: Iberbanda, una startup nata nel

2000 per fornire capacità a larga banda nelle

aree rurali, opera con una licenza nazionale che

utilizza sistemi radio a 3,5 GHz, con canali simmetrici

20 + 20 MHz , 3,440-3,460 GHz e 3,540-

3,560 GHz. In passato (2000 - 2003) ha utilizzato

sistemi LMDS 3,5 GHz con un target di mercato

business con una offerta dati e fonia. Con la

disponibilità di prodotti pre-WiMAX, Iberbanda

cambia strategia e dal 2004 oltre alle aree rurali

inizia a fornire servizio nelle aree non coperte dall’accesso

ADSL. Il deployment con sistemi

preWiMAX copre il 25% del territorio spagnolo

(Andalucía, Murcia, Cataluña), e si inizia a pianifi-


care la copertura nelle aree urbane considerate

maggiormente remunerative. L’obiettivo è raggiungere

per il 2006 il 68% della popolazione spagnola.

In Giappone YOZAN, un operatore attivo nell’area

metropolitana di Tokyo, ha raggiunto un

accordo con Airspan per la fornitura di BS e CPE

per una cifra che si aggira attorno ai 12 milioni di

dollari; Yozan prevede di sviluppare una rete

WiMAX nell’intera città di Tokyo utilizzando circa

600 stazioni base per la fornitura di connettività

IP e di servizi voce, video e dati a larga banda. Il

deployment dovrebbe essere caratterizzato da

una canalizzazione a 10 MHz con BS che forniscono

circa 30 Mbit/s su un raggio di 500 metri. Il

lancio del servizio commerciale è previsto per

dicembre 2005, con offerta di dati e VoIP. Nel

futuro il servizio dovrebbe estendersi ad includere

video e aree suburbane. L’operatore è inoltre in

fase di negoziazione con il regolatore per ottenere

la possibilità di estendere in seguito il servizio in

mobilità.

In Corea Il MIC (Ministry of Information and

Communication) ha assegnato tre licenze per il

WiBro a Korea Telecom, SK Telecom e Hanaro

Telecom (successivamente ritirato), l’inizio del

servizio commerciale è previsto per metà 2006; il

costo del servizio (1 Mbit/s) sarà di circa 30 dollari

al mese.

Nel nord America si evidenzia un crescente

interesse verso il WiMAX. La crescita delle piccole

e medie imprese che operano come fornitori

di tecnologia o WISP BWA è stimolata dalla presenza

di nicchie di mercato in ambito urbano,

dove si riscontra un certo interesse per l’offerta

di reti alternative che possano fornire sia un

back-up alle imprese (diversità nell’accesso) che

un accesso a basso costo per servizi di pubblica

utilità e di superamento del digital divide, anche

per l’accesso delle fasce più deboli della popolazione.

I grandi operatori hanno invece avviato

alcuni trials in aree in cui il livello di penetrazione

della larga banda è scarso o dove il livello di

competizione non è elevato e quindi si possono

raggiungere delle posizioni dominanti nel mercato.

Questi operatori, fra cui Nextel, QWest,

Covad, BellSouth, AT&T, Verizon, Sprint, hanno

attivato o prevedono sperimentazioni nelle bande

2,5 GHz e 5,8 GHz. In particolare Verizon ha

creato una controllata Verizon Avenue che ha

come mission l’offerta di soluzioni BWA. Dal

punto di vista tecnologico, si individua una forte

direttrice di sviluppo verso il WiMAX in tutte le

sue declinazioni fisso e nomadico, che può trovare

applicazione sia per l’accesso, sia per il

backhauling a seconda dei contesti. In contemporanea

assistiamo al fenomeno del proliferare

delle cosiddette reti wireless cittadine che, grazie

alla soluzione WiFi Mesh, offrono una copertura

metropolitana ponendosi come evoluzione del

modello WiFi hot-spot.

In Italia il Ministero delle Comunicazioni ha

promosso, con il supporto della Fondazione Ugo

Bordoni, una sperimentazione tecnica [16] con



l’obiettivo di indagare sulle effettive potenzialità

ed i limiti della tecnologia WiMax. La sperimentazione,

che prevede l’utilizzo di specifiche porzioni

della banda 3,5 GHz (normalmente utilizzata dal

Ministero della Difesa), contempla al momento

oltre 50 siti di prove tecniche, con apparati di svariati

costruttori, e con la partecipazione di diversi

soggetti, fra cui Telecom Italia.

6. Conclusioni

L’accesso broadband wireless è destinato a

giocare un ruolo crescente nelle reti TLC, a causa

dell’evoluzione della domanda del mercato verso

la larga banda e verso l’ubiquità nell’accesso ai

servizi. Svariati fattori rendono non ovvie le scelte

che dovranno essere fatte dai fornitori di reti e

servizi TLC: lo scenario regolatorio, il formarsi,

attorno a specifici standard, di aree di consenso

sufficientemente ampie da rendere economicamente

praticabile la diffusione di apparati di rete

adeguati e di terminali interoperabili, la capacità

dei nuovi servizi di soddisfare i reali bisogni dei

diversi segmenti dei clienti finali.

Molti sono gli aspetti su cui è necessario

accrescere il livello di conoscenza e di maturazione,

al fine di evitare errori di valutazione anche

grossolani.

Sul piano dell’evoluzione delle tecnologie il

settore del BWA è chiaramente in movimento, e, a

fronte di obiettivi molto ambiziosi, è ragionevole

aspettarsi che, per quanto riguarda le applicazioni

“fisse”, nel 2006 sarà possibile verificare sul

campo le caratteristiche dei primi sistemi “certificati”,

mentre per le applicazioni “mobili” sarà

necessario più tempo per poter disporre di elementi

di valutazione oggettivi sulle reali potenzialità

delle soluzioni attualmente in fase di definizione

in particolare nei gruppi IEEE 802 e nel

WiMAX Forum. D’altra parte va tenuto presente

che alcuni operatori e costruttori coreani si sono

mossi in anticipo rispetto alla definizione degli

standard con l’obiettivo di offrire già dal 2006 servizi

mobili broadband, con una soluzione, il

WiBro, recentemente proposta come uno dei possibili

profili mobili WiMAX.

Complessivamente, le dimensioni dei business

associati al settore rendono opportuno, per i key

player, un attento monitoraggio dei passi di consolidamento

delle opzioni tecnologiche, tenendo

anche conto che lo scenario nel quale le valutazioni

devono essere collocate è quello della convergenza

fisso-mobile, nel quale si giocherà la

competizione nei prossimi anni.


— BIBLIOGRAFIA

[1] http://www.wimaxforum.org/news/press_releases/

WiMAX_Plenary_and_Summit_Release_Final_2_.pdf

[2] http://www.intel.com/netcomms/technologies/wimax/

[3] http://www.WiMAXtrends.com/resources.htm

[4] http://www.wimaxforum.org/news/downloads/WiMAX_

Forum_Regulatory_Whitepaper_v08092004.pdf

[5] www.WiMAXforum.org

[6] D. Ceccarelli, G. Cecconi, A. Ciarniello, S. Marino, D.

Roffinella, P. Senesi: “Convergenza fisso-mobile: architetture

e tecnologie”, Notiziario Tecnico, Anno 14 n° 1,

Giugno 2005

[7] http://www.wimaxforum.org/news/downloads/WiMAX-

The_Business_Case-Rev3.pdf

[8] http://www.broadband-wireless.org/home.htm

[9] http://www.ieee802.org/16

[10] C. Guerrini, A. Pace: “HSDPA: la nuova generazione

dell’UMTS”, Notiziario Tecnico, Anno 13 n° 1,

Giugno 2004

[11] http://www.ieee802.org/20/

[12] IEEE Std 802.16-2004, “IEEE Std for Local and

Metropolitan Area Networks - Part 16: Air Interface for

Fixed Broadband Wireless Access Systems {Revision of

IEEE Std 802.16 (including IEEE Std 802.16-2001,

IEEE Std 802.16c-2002, and IEEE Std 802.16a-

2003)}”, 01/10/04

[13] IEEE Std 802.16e-2005, “Amendment to IEEE

Standard for Local and Metropolitan Area Networks -

Part 16: Air Interface for Fixed Broadband Wireless

Access Systems- Physical and Medium Access Control

Layers for Combined Fixed and Mobile Operation in

Licensed Bands”

[14] WiMAX End-to-End Network Systems Architecture -

Stage 2: Architecture Tenets, Reference Model and

Reference Points, draft del 15.09.2005

[15] http://www.dailywireless.org/modules.php?name=

News&file=article&sid=4532

[16] http://wimax.fub.it/

[17] S.B. Weinstein, P.M. Ebert, “Data Trasmission by

Frequency-Division Multiplexing using the Discrete

Fourier Trasform”, IEEE Transaction on

Communication Technology, Vol. COM-19, n° 5,

ottobre 1971, pp. 628-663.

— ABBREVIAZIONI

AAA Authentication, Authorization, and

Accounting

AAS Adaptive Antenna Systems

ANSI American National Standards Institute

ARQ Automatic Repeat reQuest

ASN Access Service Network

ATM Asynchronous Transfer Mode

BE Best Effort

BER Bit Error Rate

BPSK BiPhase Shift Keying

BRAN Broadband Radio Access Networks

BRAS Broadband Remote Access Server

BWA Broadband Wireless Access

CDMA Code Division Multiple Access

CDN Circuito Diretto Numerico

CEPT European Conference of Postal and

Telecommunications Administrations

CPE Customer Premises Equipment

CSN Connectivity Service Network

DES-CBC Digital Encryption Standard-Cypher Block

Chaining

DLC Data Link Control

DSL Digital Subscriber Line

ECC Electronic Communications Committee

EIRP Effective Isotropic Radiated Power

ERO European Radiocommunications Office

ETH Ethernet

ETSI European Telecommunications

Standardization Institute

FCC Federal Communications Commission

FDD Frequency Division Duplex

FEC Forward Error Correction

FFT Fast Fourier Transform

3GPP 3rd Generation Partnership Project

HSDPA High-Speed Downlink Packet Access

HSUPA High-Speed Uplink Packet Access

IAD Integrated Access Device

IEEE Institute of Electrical and Electronics

Engineers

IETF Internet Engineering Task Force

IMT International Mobile Telecommunications

IPoE Internet Protocol over Ethernet

ITFS Instructional Television Fixed Service

ITU-R International Telecommunication Union -

Radiocommunication Sector

IWU InterWorking Unit

LLC Logical Link Control

LMDS Local Multipoint Distribution Service

LOS Line Of Sight

LTE Long Term Evolution

MAC Medium Access Control

MAN Metropolitan Area Network

MBWA Mobile Broadband Wireless Access

MIHF Media Independent Handover Function

MIMO Multiple In Multiple Out


MMDS Multi-Channel Multi-Point Distribution

Service

MSS Mobile Subscriber Station

NAP Network Access Provider

NRTPS Non Real Time Polling Service

NSP Network Service Provider

OFCOM Office of Communications

OFDM Orthogonal Frequency Division Multiplexing

OFDMA Orthogonal Frequency Division Multiple

Access

OLO Other Licenced Operator

PAN Personal Area Network

PHY Physical

PDG Packet Data Gateway

PKM Private Key Management

PMI Piccola Media Impresa

PMP Point To MultiPoint

POTS Plain Old Telephone Service

PPPoE Point-to-Point Protocol over Ethernet

PTP Point To Point

QAM Quadrature Amplitude Modulation

QoS Quality of Service

QPSK Quadrature Phase Shift Keying

RFI Request For Information

rtPS Real Time Polling Service

SLA Service Level Agreement

SME Small Medium Enterprise

S/N Signal/Noise

SC Single Carrier

SNR Signal to Noise Ratio

SPAN Services and Protocols for Advanced

Networks

SS Subscriber Station

STC Space Time Coding

TCP Transmission Control Protocol

TDD Time Division Duplex

TDMA Time Division Multiple Access

THIPON Telecommunications and Internet Protocol

Harmonization over Networks

TISPAN TIPHON + SPAN

TLC TeLeComunicazioni

UGS Unsolicited Grant Service

UMTS Universal Mobile Telecomunications System

VLAN Virtual Local Area Network

VoIP Voice Over Internet Protocol

WAG Wireless Access Gateway

WG Working Group

WiBro Wireless Broadband

WiFi Wireless Fidelity

WiMAX Worldwide Interoperability for Microwave

Access

Wireless-HUMAN Wirelees High-Speed Unlicensed

Metropolitan Area Network

WISP Wireless Internet Service Provider

WLAN Wireless LAN

WLL Wireless Local Loop



Giovanni Gasbarrone si è laureato a

pieni voti in Ingegneria Elettronica presso

l’Università degli Studi di Roma “La Sapienza”

ed ha partecipato al corso di specializzazione

in telecomunicazione presso la SSGRR (oggi

TILS). Ha iniziato la sua attività in SIP (oggi

Telecom Italia) nel 1985 nella direzione

“Ricerca e Sviluppo” occupandosi degli

sviluppi innovativi nelle reti dati e VAS. È stato

membro di diversi comitati tecnici e

presidente del MOU tra i gestori europei sulle reti dati a

pacchetto. Nel 1990 frequenta presso la Bocconi SDA i corsi

aziendali di Marketing e Pianificazione Strategica, opera quindi

nella funzione di Marketing Strategico dove si occupa delle

strategie sui servizi di rete intelligente e radiomobile. Nella

Divisione Business dal 1993, è prima responsabile dei servizi

commerciali OSS e, successivamente, nella progettazione, cura

lo sviluppo di soluzioni innovative per il segmento clienti

corporate. Nel 1999 è coordinatore del progetto di convergenza

fisso-mobile in Telekom Austria. Nel 2000 partecipa alle attività

del Wireless Research Forum per gli aspetti architetturali dei

servizi e i nuovi modelli d business. Dal 2001 opera nel Marketing

della Divisione Fonia Business e dal 2002 nel Marketing

Strategico e Innovazione di Wireline dove si occupa dei servizi di

“broadband wireless access” (WiFi mesh, WiMAX) e dei servizi di

convergenza fisso-mobile (FMC).

Federico Maria Renon si è laureato in

Ingegneria Elettronica a Pavia nel 1986. Dopo

una breve esperienza di lavoro in Aeritalia (ora

Alenia Spazio) come responsabile dello

sviluppo di sistemi di controllo per il satellite

scientifico SAX, nel 1990 è passato al settore

delle telecomunicazioni presso lo CSELT (ora

TILAB). Ha lavorato nel campo delle reti dati

ad alte prestazioni (reti metropolitane a

standard SMDS/DQDB, reti geografiche ATM

e IP), contribuendo sia alla normativa internazionale in ambito

IEEE, ETSI e ITU, sia allo sviluppo e realizzazione di reti e servizi

su scala nazionale ed internazionale (Pilota ATM europeo ed

italiano, reti ATMosfera e Interbusiness). È stato responsabile

della ricerca per l’innovazione di rete sul “Networking”,

indirizzando le attività di studio, sviluppo, valutazione e validazione

di soluzioni innovative di rete e servizio in ambito wireline e

wireless: MPLS e GMPLS, VPN IP, autenticazione e profilatura

utente, integrazione multiservizio voce/video/dati su IP con

controllo della qualità di servizio (QoS) differenziata, distribuzione

di contenuti e Content Networking, reti broadband wireless. Da

dicembre 2005 è responsabile, in ambito della funzione

Purchasing Telecom Italia, del settore degli Acquisti Tecnologici

Innovativi per Accesso e Trasporto.

Daniele Roffinella si è laureato con

lode in Ingegneria Elettronica presso il

Politecnico di Torino nel 1982, e dallo stesso

anno opera nei laboratori di Ricerca e

Sviluppo di Telecom Italia. Dopo aver guidato

numerosi Progetti, anche di cooperazione e di

normativa internazionale, nel settore delle reti

locali, delle reti metropolitane a larga banda e

dell’ATM, ha assunto la responsabilità di una

Linea di Ricerca impegnata nelle specifiche

dei sistemi di commutazione e dei servizi POTS ed ISDN. Dal

1994 al 2001 è stato il responsabile, in TILAB, della Linea di

Ricerca avente mandato sulla Rete Intelligente e sulle piattaforme

innovative di Controllo e Creazione Servizi (fra cui piattaforme SIPbased)

per reti fisse e per reti mobili. Dopo un’esperienza in

ambito Business Innovation, dal 2004 si occupa di sistemistica

ed architetture per la convergenza fisso-mobile. Svolge il ruolo di

Technical Contact Telecom Italia nel WiMAX Forum.


Marco Spini si è laureato in Ingegneria

Elettronica nel 1991 presso il Politecnico di

Torino. Dal 1991 al ottobre 2005 ha lavorato

presso TILAB, ora in Telecom Italia nell’area

Innovation & Engineering Services. Il principali

interessi sono nel campo delle architetture e

sistemi di trasmissione radio, in particolare

negli ultimi anni si è occupato dei sistemi

radiomobili, di evoluzione di rete, delle WLAN

e della loro integrazione con le reti

radiomobile. Sino dal 1991 è stato attivamente coinvolto nei

gruppi internazionali di standardizzazione, tra i quali come

Segretario del ETSI/TM4 e Chairman del ITU-T SG9 Working

Party 9A, e dal 2001 ha partecipato ai gruppi 3GPP e, dal 2005,

al WiMAXForum. È autore di numerosi articoli tecnici pubblicati su

riviste internazionali ed in conferenze.

Maurizio Valvo si è laureato con lode in

Ingegneria Elettronica, specializzazione

Telecomunicazioni, presso l’Università

Federico II di Napoli, nel 1991. Nello stesso

anno è entrato in CSELT (ora TILAB) dove si è

occupato inizialmente di sistemi Passive

Optical Network (PON), basati su tecnologia

ATM, in progetti di ricerca internazionali. Ha

proseguito la sua attività nell’ambito della

ricerca su sistemi di accesso innovativi (PON,

xDSL, GBE) in tecnologia IP, occupandosi anche di sistemi Free

Space Optics e Fixed Wireless Access e di integrazione delle reti

d’accesso broadband in architetture di rete triple-play con

supporto della qualità del servizio (QoS). Ha contribuito

attivamente ai lavori del gruppo Full Service Access Network

(FSAN) per la definizione delle specifiche IPTV, recepite dalla

Raccomandazione ITU-T H.610. È attualmente responsabile del

laboratorio di ricerca “Sistemi per reti di accesso a larga banda” e

del progetto “Fixed Wireless Access”, rivolto allo studio e alla

sperimentazione di soluzioni 802.16-2004/WiMAX.

WiMAX, una proposta per l'accesso Broadband ... - Claudio Cancelli

Trasformi i suoi PDF in rivista online e aumenti il suo fatturato!

WiMAX, una proposta per l'accesso Broadband ... - Claudio Cancelli

Trasformi i suoi PDF in rivista online e aumenti il suo fatturato!

Delete template?

Save as template ?
