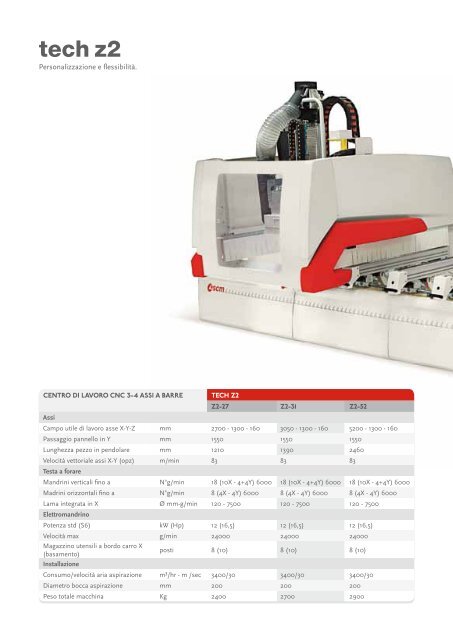

tech z2<br />

Personalizzazione e flessibilità.<br />

CenTRO Di LAvORO CnC 3-4 ASSi A BARRe TeCH Z2<br />

Z2-27 Z2-31 Z2-52<br />

Assi<br />

Campo utile di lavoro asse X-Y-Z mm 2700 - 1300 - 160 3050 - 1300 - 160 5200 - 1300 - 160<br />

Passaggio pannello in Y mm 1550 1550 1550<br />

Lunghezza pezzo in pendolare mm 1210 1390 2460<br />

Velocità vettoriale assi X-Y (opz)<br />

Testa a forare<br />

m/min 83 83 83<br />

Mandrini verticali fino a N°g/min 18 (10X - 4+4Y) 6000 18 (10X - 4+4Y) 6000 18 (10X - 4+4Y) 6000<br />

Madrini orizzontali fino a N°g/min 8 (4X - 4Y) 6000 8 (4X - 4Y) 6000 8 (4X - 4Y) 6000<br />

Lama integrata in X<br />

Elettromandrino<br />

Ø mm-g/min 120 - 7500 120 - 7500 120 - 7500<br />

Potenza std (S6) kW (Hp) 12 (16,5) 12 (16,5) 12 (16,5)<br />

Velocità max g/min 24000 24000 24000<br />

Magazzino utensili a bordo carro X<br />

(basamento)<br />

Installazione<br />

posti 8 (10) 8 (10) 8 (10)<br />

Consumo/velocità aria aspirazione m³/hr - m /sec 3400/30 3400/30 3400/30<br />

Diametro bocca aspirazione mm 200 200 200<br />

Peso totale macchina Kg 2400 2700 2900
