ESCAVATORE CINGOLATO JCB | JS130 LC

K
I
C
D
L
Dimensioni in millimetri
A Lunghezza di appoggio del cingolo 2780
B Lunghezza totale del carro 3550
C Carreggiata 1990
D Larghezza totale del carro (pattini da 500 mm) 2490
D Larghezza totale del carro (pattini da 600 mm) 2590
D Larghezza totale del carro (pattini da 700 mm) 2690
D Larghezza totale del carro (pattini da 800 mm) 2840
Lunghezza avambraccio 2,1m 2,5m 3,0m*
E Lunghezza di trasporto 7630 7650 7680
F Altezza di trasporto 2874 2874 2874
M
J F

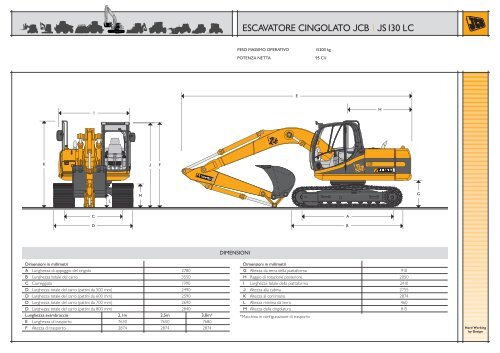

DIMENSIONI
ESCAVATORE CINGOLATO JCB | JS130 LC
PESO MASSIMO OPERATIVO 15200 kg
POTENZA NETTA 95 CV
E
Dimensioni in millimetri
G Altezza da terra della piattaforma 910
H Raggio di rotazione posteriore 2050
I Larghezza totale della piattaforma 2410
J Altezza alla cabina 2755
K Altezza al corrimano 2874
L Altezza minima da terra 460
M Altezza della cingolatura
*Macchina in configurazione di trasporto
815
A
B
H
G
Hard Working
by Design

ROTAZIONE
Motore di rotazione Motore a pistoni assiali.
Freno di servizio Idraulico con valvole cross-over per un funzionamento privo di contraccolpi.
Freno di stazionamento A molle con sblocco idraulico agente su elementi a dischi multipli.
Velocità di rotazione 13,6 giri/min.
Ralla Di grande diametro, dentatura interna, lubrificazione a grasso in camera
stagna.
Blocco di rotazione Multiposizione a comando elettrico
Struttura Ad “X” con longheroni a sezione trapezoidale e fori per lo scarico dei detriti
in corrispondenza dei rulli superiori.
Gancio di traino Anteriore e posteriore.
Pattini disponibili 500 mm
600 mm
700 mm
850 mm
Rulli superiori ed inferiori Lubrificati e sigillati con piste indurite.
Pretensionatori cingoli Del tipo a cilindro a grasso
Ruote folli Lubrificate e sigillate
Numero di rulli inferiori 7 per lato
Numero di rulli superiori 1 per lato
Numero di suole 44 per lato
MOTORE
Motore quattro tempi turbodiesel, 4 cilindri in linea, ad iniezione diretta in camera di combustione.
Conforme alle normativa europea anti-inquinamento EUNRMM Tier 2.
Modello ISUZU A4BGIT.
Potenza netta (SAE J1349 e 80/1269/EEC) 70 kW (95 CV) a 2100 giri/min.
Cilindrata 4329 c.c.
Iniezione Meccanica
Filtro dell’aria Doppio elemento a secco con spia di intasamento in cabina.
Raffreddamento Radiatore di grandi dimensioni
Tensione nominale 24 V.
Batterie 2 x 12V Heavy Duty.
Alternatore 24V, 40 amp.
SOTTOCARRO
ESCAVATORE CINGOLATO JCB | JS130 LC
IMPIANTO IDRAULICO
Impianto idraulico “Load Sensing”, gestito dal sistema di controllo computerizzato AMS, in grado di fornire esclusivamente
il flusso di olio necessario, grazie a due pompe a pistoni assiali a cilindrata variabile associate ad un distributore
multifunzione.
Pompe idrauliche principali 2 pompe a pistoni assiali a cilindrata variabile.
Portata massima 2 x 128 Litri/min.
Pompa idraulica dei servocomandi Singola ad ingranaggi.
Portata massima 21 Litri/min.
Il distributore dispone di serie di una spola per il circuito ausiliario e, quando richiesto, il flusso di entrambe le pompe
viene inviato ai cilindri idraulici del braccio, dell’avambraccio e della benna.
Pressioni massime di funzionamento
Braccio/avambraccio/benna 318 bar
Con Powerboost 343 bar
Rotazione 279 bar
Traslazione 343 bar
Servocomandi 40 bar
Cilindri idraulici
A doppio effetto con estremità imbullonate e occhi con boccole indurite. Il fine corsa ammortizzato è fornito di serie sui
movimenti del sollevamento, dell’avambraccio e della chiusura benna.
Sistema di filtraggio
Il sistema filtrante Plexus protegge la componentistica idraulica dalle impurità assicurandone una lunga durata nel tempo.
Filtro interno serbatoio 150 micron
Linea di ritorno principale 10 micron
Linea by-pass Plexus 1,5 micron
Linea dei servocomandi 10 micron
Linea di ritorno dell’impianto martello 10 micron
Intervallo sostituzione olio idraulico 5000 ore
Sistema di raffreddamento
Il raffreddamento è garantito da un radiatore ad alta capacità con griglia anti-intasamento inserito sulla linea di ritorno.
TRASLAZIONE
Tipo Completamente idrostatica con riduttori epicicloidali, tre velocità con
autoshift.
Motori di traslazione A pistoni assiali a cilindrata variabile.
Freno di servizio Valvole di frenatura idraulica per controllare i circuiti anche in forte
pendenza.
Freno di stazionamento Automatico a molle su dischi multipli con sblocco idraulico.
Pendenza superabile 70%
Velocità di traslazione Alta – 5,4 km/h.
Intermedia – 3,3 km/h.
Ridotta – 2,3 km/h.
Forza di traino 130 kN.
Hard Working
by Design

ATTREZZATURA DI LAVORO
Il braccio, monoblocco e con triplice articolazione, può essere abbinato a 3 diversi avambracci di lunghezza variabile da
2,10 m a 3,00 m per soddisfare le più disparate esigenze operative.
Tutte le strutture sono progettate e realizzate per sopportare le maggiori sollecitazioni derivanti dall’utilizzo di grandi
martelli idraulici e da tutte le applicazioni più gravose.
Le boccole alla base ed all’estremità del braccio, in lega di bronzo con inserti in grafite, permettono un intervallo di
ingrassaggio di 1000 ore.
CABINA
Cabina conforme alle norme ISO. Struttura in acciaio stampato montata su 6 supporti viscoelastici in grado di eliminare
tutte le vibrazioni e di garantire un perfetto isolamento acustico.
Eccellente visibilità nelle operazioni di scavo, caricamento e posizionamento grazie alle ampie superfici vetrate anteriori,
laterali e posteriori.
Tutti i vetri sono temperati ed azzurrati per la massima sicurezza e comfort dell’operatore.
Il vetro anteriore, diviso in due porzioni sovrapponibili, è completamente apribile in maniera semplice e veloce.
Un’ampia porta d’accesso dotata di finestrino scorrevole permette un comodo ingresso in cabina.
Il tergicristallo con struttura a parallelogramma garantisce una elevata superficie spazzata e, grazie all’incernieramento sul
lato sinistro del vetro, assicura la massima visibilità nelle operazioni di caricamento.
A richiesta è disponibile un secondo tergicristallo per la porzione inferiore del vetro anteriore.
Il sedile, ammortizzato con risposta proporzionale al peso dell’operatore, dispone di diverse regolazioni per adattarsi in
maniera perfetta a tutte le stature.
Anche i braccioli ed il joystick dei servocomandi sono completamente regolabili per aumentare il comfort operativo.
L’impianto di ventilazione, regolabile in temperatura e intensità di flusso, dispone di numerose bocchette di aerazione che
garantiscono una distribuzione uniforme dei flussi d’aria.
A richiesta sono disponibili l’impianto di aria condizionata ed il climatizzatore per mantenere la temperatura ottimale con
ogni condizione ambientale.
L’allestimento di serie comprende inoltre radio con lettore di audiocassette e pulsante di “mute” nella consolle principale,
accendisigari, portacenere, portacellulare con presa elettrica 12V, portabottiglia, orologio digitale, luce interna
temporizzata con interruttore raggiungibile da terra, gancio appendiabiti, tendina parasole orientabile e vano portaoggetti
raffreddato completo di sportello.
ESCAVATORE CINGOLATO JCB | JS130 LC
AMS – ADVANCED MANAGEMENT SYSTEM
Il sistema di gestione e controllo AMS controlla il regime del motore e la portata delle pompe in funzione delle richieste
dell’operatore e del modo di lavoro selezionato.
Modo A (Automatico) 100% del regime massimo motore e della potenza disponibile, la portata varia a seconda
della richiesta dell’operatore ed il power boost si inserisce automaticamente nelle fasi più
dure del lavoro.
Modo E (Economia) 80% della potenza e 95% della portata idraulica per ottimizzare i consumi mantenendo una
elevata produttività.
Modo P (Precisione) 55% della potenza e 90% della portata idraulica per operazioni di precisione con grande
velocità.
Modo L (Sollevamento) 55% della potenza e 63% della portata idraulica con il power boost sempre inserito per
operazioni di sollevamento e posizionamento di carichi.
Il modo di lavoro Automatico permette al processore dell’AMS di selezionare in tempo reale le condizioni operative
ottimali per il lavoro da svolgere mentre gli altri tre modi di lavoro sono espressamente concepiti per particolari
applicazioni.
Il sistema comunica all’operatore, per mezzo di un display LCD orientabile, tutte le informazioni relative al funzionamento
ed all’operatività della macchina.
L’AMS memorizza inoltre tutti i parametri fondamentali ed eventuali malfunzionamenti che si verificano durante l’utilizzo
per agevolare l’identificazione di guasti da parte del Servizio Assistenza.
Esso inoltre permette di memorizzare il regime del motore adeguato per l’utilizzo del martellone in modo che venga
fornita la giusta portata idraulica all’attrezzatura.
COMANDI
Braccio di scavo Servocomandi idraulici a doppio joystick con disposizione ISO.
Traslazione Servocomandi idraulici a doppia leva e doppio pedale.
Pulsante sul joystick destro per la selezione delle velocità.
Impianto ausiliario Servocomando idraulico a pedale.
Impianto Low-flow Coppia di pulsanti sul joystick di destra.
Power-boost Pulsante sul joystick di destra.
Isolamento dei comandi Tramite leva all’ingresso cabina e pulsante sul pannello di controllo.
Avvisatore acustico Pulsante sul joystick di sinistra.
Regime motore Comando rotativo sulla consolle principale e pulsante di minimo istantaneo sul joystick di
destra.
Hard Working
by Design

RIFORNIMENTI
Serbatoio gasolio litri 253
Impianto raffreddamento motore litri 16,4
Olio motore litri 13,2
Riduttore di rotazione litri 2,2
Riduttore di traslazione (cad.) litri 3,0
Impianto idraulico litri 124
Serbatoio idraulico litri 73
PESI E PRESSIONI SPECIFICHE
Macchina equipaggiata con braccio monoblocco, avambraccio da 2,50 m, benna standard, serbatoi pieni ed operatore a
bordo.
Pattini Peso operativo (kg) Pressione specifica al suolo (kg/cm 2 )
500 13900 0,55
600 14250 0,47
700 14580 0,41
850 15080 0,35
ESCAVATORE CINGOLATO JCB | JS130 LC
BENNE STANDARD
Larghezza (mm) Capacità SAE a colmo (m 3 ) Peso (kg)
600 0,32 369
750 0,43 423
900 0,55 468
1000 0,63 507
1100 0,72 537
1200 0,80 576
ALLESTIMENTO DI SERIE
Avambraccio da 2,50 m, pattini da 500 mm, computer AMS con monitor orientabile, riscaldamento automatico del
motore, griglia anti-intasamento del radiatore, alternatore e batterie Heavy duty, filtro idraulico, vetri azzurrati, autoradio
con lettore audiocassette e sintonizzatore digitale, luce di cortesia temporizzata, vano portaoggetti raffreddato con
sportello, portacellulare con presa 12 v, power-boost, minimo automatico, minimo istantaneo, cushion-control,
predisposizione per circuiti idraulici ausiliari.
ALLESTIMENTO A RICHIESTA
Avambraccio da 2,10 m, avambraccio da 3,0 m, valvole di blocco con indicatore di sovraccarico, gancio di sollevamento
certificato, guidacingoli, impianti idraulici ausiliari, griglia FOPS di protezione della cabina, aletta parapioggia, sedile a
sospensione pneumatica, aria condizionata, tergicristallo inferiore, luci di lavoro supplementari, elettropompa di
rifornimento gasolio.
Hard Working
by Design

Dimensioni in millimetri
Lunghezza avambraccio: 2,10 m
A Distanza massima di scavo 7970
B Distanza massima di scavo sul piano terra 7820
C Profondità massima di scavo 5150
D Altezza massima di scavo 8820
E Altezza massima di carico 6430
F Profondità massima di scavo verticale 4580
G Ingombro minimo del braccio in rotazione 2050
Angolo di azionamento della benna 182°
Forza di penetrazione all’avambraccio kgf 7515
Forza di strappo alla benna kgf 9375
Lunghezza avambraccio: 2,50 m
A Distanza massima di scavo 8340
B Distanza massima di scavo sul piano terra 8200
C Profondità massima di scavo 5550
D Altezza massima di scavo 9090
E Altezza massima di carico 6700
F Profondità massima di scavo verticale 4980
G Ingombro minimo del braccio in rotazione 2050
Angolo di azionamento della benna 182°
Forza di penetrazione all’avambraccio kgf 6680
Forza di strappo alla benna kgf 9375
Lunghezza avambraccio: 3,00 m
A Distanza massima di scavo 8790
B Distanza massima di scavo sul piano terra 8660
C Profondità massima di scavo 6050
D Altezza massima di scavo 9410
E Altezza massima di carico 7020
F Profondità massima di scavo verticale 5440
G Ingombro minimo del braccio in rotazione 2410
Angolo di azionamento della benna 182°
Forza di penetrazione all’avambraccio kgf 5970
Forza di strappo alla benna kgf 9375
PRESTAZIONI DI SCAVO
ESCAVATORE CINGOLATO JCB | JS130 LC
D
C
E
F
A
B
10 9 8 7 6 5 4 3 2 1 0 Metres
G
10
9
8
7
6
5
4
3
2
1
0
Metres
Hard Working
by Design

ESCAVATORE CINGOLATO JCB | JS130 LC
CAPACITA’ DI SOLLEVAMENTO – Avambraccio da 2,10 m, pattini da 700 mm, senza benna JS130 LC
Sbraccio 1,5 m 3 m 4,5 m 6 m 7,5 m Massimo sbraccio
kg kg kg kg kg kg kg kg kg kg kg kg mm
7,5 m 3090* 3090* 3623
6,0 m 2760* 2760* 2420* 2420* 5404
4,5 m 2970* 2970* 2910* 2750 2230* 2230* 6370
3,0 m 5100* 5100* 3640* 3640* 3120* 2680 2210* 2170 6881
1,5 m 5970* 5970* 4450* 3850 3450* 2590 2310* 2060 7037
0 m 5170* 5170* 4990* 3690 3460 2510 2550* 2100 6865
– 1,5 m 4270* 4270* 7530* 6630 5060* 3640 3440 2490 3050* 2330 6336
– 3,0 m 8070* 8070* 6550* 6550* 4480* 3690 3490* 2960 5344
– 4,5 m
Sbraccio 1,5 m 3 m 4,5 m 6 m 7,5 m Massimo sbraccio
kg kg kg kg kg kg kg kg kg kg kg kg mm
7,5 m 2420* 2420* 4307
6,0 m 2410* 2410* 2000* 2000* 5880
4,5 m 2660* 2660* 2650* 2650* 1860* 1860* 6777
3,0 m 4440* 4440* 3350* 3350* 2920* 2700 1850* 1850* 7259
1,5 m 6690* 6690* 4210* 3880 3300* 2590 1930* 1910 7408
0 m 6160* 6160* 4850* 3700 3450 2500 2120* 1940 7244
– 1,5 m 4190* 4190* 7690* 6570 5050* 3610 3410 2460 2500* 2120 6746
– 3,0 m 7930* 7930* 6920* 6640 4690* 3640 3320* 2600 5825
– 4,5 m 4990* 4990* 3380* 3380* 4166
Capacità di sollevamento frontale
Capacità di sollevamento a 360°
CAPACITA’ DI SOLLEVAMENTO – Avambraccio da 2,50 m, pattini da 700 mm, senza benna JS130 LC
Note: 1. Capacità di sollevamento espresse in kg.
2. Sbraccio riferito al centro ralla.
3. Altezza di sollevamento riferita al gancio di sollevamento.
4. Le capacità di sollevamento sono espresse secondo la norma ISO 10567. Il valore indicato è il minore tra il 75%
del limite di stabilità e l’87% del limite idraulico. I valori con * sono riferiti al limite idraulico.
5. Le capacità di sollevamento si riferiscono a macchina posizionata su terreno solido e livellato.
Hard Working
by Design

ESCAVATORE CINGOLATO JCB | JS130 LC
Sbraccio 1,5 m 3 m 4,5 m 6 m 7,5 m Massimo sbraccio
kg kg kg kg kg kg kg kg kg kg kg kg mm
7,5 m 2580* 2580* 2420* 2420* 4622
6,0 m 2170* 2170* 2360* 2360* 2040* 2040* 6113
4,5 m 2430* 2430* 2470* 2470* 1910* 1910* 6980
3,0 m 4020* 4020* 3130* 3130* 2760* 2670 1910* 1890 7448
1,5 m 6290* 6290* 4010* 3860 3160* 2560 2420* 1830 2000* 1800 7593
0 m 7090* 6600 4710* 3660 3410 2460 2200* 1820 7434
– 1,5 m 4310* 4310* 7690* 6490 4980* 3560 3350 2400 2590* 1980 6949
– 3,0 m 7420* 7420* 7070* 6550 4730* 3570 3270* 2430 3210* 2400 6060
– 4,5 m 5360* 5360* 3330* 3330* 3290* 3290* 4528
Capacità di sollevamento frontale
Capacità di sollevamento a 360°
CAPACITA’ DI SOLLEVAMENTO – Avambraccio da 3,00 m, pattini da 700 mm, senza benna JS130 LC
Note: 1. Capacità di sollevamento espresse in kg.
2. Sbraccio riferito al centro ralla.
3. Altezza di sollevamento riferita al gancio di sollevamento.
4. Le capacità di sollevamento sono espresse secondo la norma ISO 10567. Il valore indicato è il minore tra il 75%
del limite di stabilità e l’87% del limite idraulico. I valori con * sono riferiti al limite idraulico.
5. Le capacità di sollevamento si riferiscono a macchina posizionata su terreno solido e livellato.
Hard Working
by Design

IMPEGNO TOTALE PER LA QUALITA’
ESCAVATORE CINGOLATO JCB | JS130 LC
L’impegno e la dedizione della JCB verso i propri prodotti ed i propri clienti le ha permesso di
passare da una piccola realtà locale alla più grande azienda privata inglese produttrice di terne,
escavatori cingolati, escavatori gommati, movimentatori telescopici, pale gommate, dumpers,
carrelli elevatori fuoristrada, mini e midi escavatori, minipale e trattori.
Grazie ad importanti e costanti investimenti nell’applicazione di nuove tecnologie produttive, gli
stabilimenti della JCB sono tra i più moderni a livello europeo.
Ricerca e sviluppo, sperimentazione e controllo di qualità sono i capisaldi della produzione che
hanno permesso alle macchine JCB di diventare famose nel mondo per prestazioni ed affidabilità.
E grazie ad una rete di oltre 400 tra concessionari e distributori, la JCB esporta più del 70% della
propria produzione in tutti i 5 continenti.
JCB S.p.A. - Via E. Fermi, 16 - 20090 Assago (MI)
Tel. Ufficio Vendite 02.48866401 - Tel. Ufficio Marketing 02.48866501 - Fax 02.4880378 - Internet Web: http://www.jcb.com - E-mail: vendite@ jcb.it - marketing@ jcb.it
JCB ha cura dell’ambiente.
La carta di questo pieghevole è prodotta senza
impiego di cloro nel processo ddi sbiancatura. Tutti i dati riportati nella presente pubblicazione sono indicativi. JCB Spa si riserva il diritto di modificarli senza obbligo di preavviso - Le fotografie e i disegni della macchina riportati nella presente pubblicazione possono mostrare equipaggiamenti opzionali.
9999/5013 3/04
High Performance
by Design
