SISTEMI FUMARI ACCIAIO INOX SISTEMI FUMARI PPs - CLLAT.IT

BEZA S.p.A.

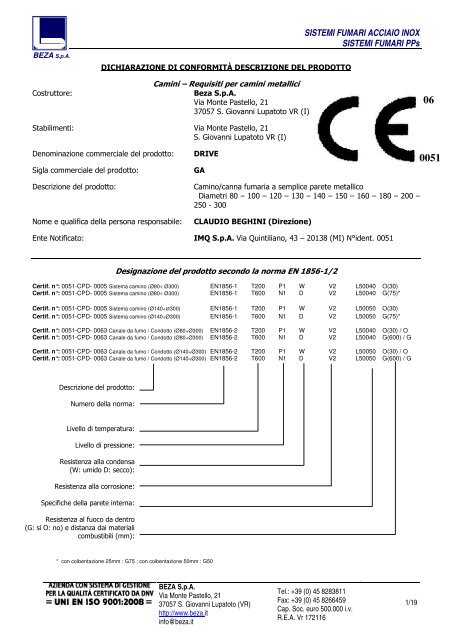

DICHIARAZIONE DI CONFORMITÀ DESCRIZIONE DEL PRODOTTO

Camini – Requisiti per camini metallici

Costruttore: Beza S.p.A.

Via Monte Pastello, 21

37057 S. Giovanni Lupatoto VR (I)

Stabilimenti: Via Monte Pastello, 21

S. Giovanni Lupatoto VR (I)

Denominazione commerciale del prodotto: DRIVE

Sigla commerciale del prodotto: GA

BEZA S.p.A.


37057 S. Giovanni Lupatoto (VR)

http://www.beza.it

info@beza.it

SISTEMI FUMARI ACCIAIO INOX

SISTEMI FUMARI PPs

Descrizione del prodotto: Camino/canna fumaria a semplice parete metallico

Diametri 80 – 100 – 120 – 130 – 140 – 150 – 160 – 180 – 200 –

250 - 300

Nome e qualifica della persona responsabile: CLAUDIO BEGHINI (Direzione)

Ente Notificato: IMQ S.p.A. Via Quintiliano, 43 – 20138 (MI) N°ident. 0051

Designazione del prodotto secondo la norma EN 1856-1/2

Certif. n°: 0051-CPD- 0005 Sistema camino (Ø80÷ Ø300) EN1856-1 T200 P1 W V2 L50040 O(30)

Certif. n°: 0051-CPD- 0005 Sistema camino (Ø80÷ Ø300) EN1856-1 T600 N1 D V2 L50040 G(75)*

Certif. n°: 0051-CPD- 0005 Sistema camino (Ø140÷Ø300) EN1856-1 T200 P1 W V2 L50050 O(30)

Certif. n°: 0051-CPD- 0005 Sistema camino (Ø140÷Ø300) EN1856-1 T600 N1 D V2 L50050 G(75)*

Certif. n°: 0051-CPD- 0063 Canale da fumo / Condotto (Ø80÷Ø300) EN1856-2 T200 P1 W V2 L50040 O(30) / O

Certif. n°: 0051-CPD- 0063 Canale da fumo / Condotto (Ø80÷Ø300) EN1856-2 T600 N1 D V2 L50040 G(600) / G

Certif. n°: 0051-CPD- 0063 Canale da fumo / Condotto (Ø140÷Ø300) EN1856-2 T200 P1 W V2 L50050 O(30) / O

Certif. n°: 0051-CPD- 0063 Canale da fumo / Condotto (Ø140÷Ø300) EN1856-2 T600 N1 D V2 L50050 G(600) / G

Descrizione del prodotto:

Numero della norma:

Livello di temperatura:

Livello di pressione:

Resistenza alla condensa

(W: umido D: secco):

Resistenza alla corrosione:

Specifiche della parete interna:

Resistenza al fuoco da dentro

(G: si O: no) e distanza dai materiali

combustibili (mm):

* con coibentazione 25mm : G75 ; con coibentazione 50mm : G50

Tel.: +39 (0) 45 8283811

Fax: +39 (0) 45 8266459

Cap. Soc. euro 500.000 i.v.

R.E.A. Vr 172116

1/19

06

0051

BEZA S.p.A.

1.0

2.0

3.0

4.0

5.0

6.0

7.0

Caratteristiche e prestazioni

Dimensioni nominali (mm)

Nominal dimension (mm)

Materiale parete interna

Material inner liner

Tipo

Quality

Spessore nominale (spes. minimo)

Nominal ticheness (min. ticheness)

Materiale isolante

Insulation

Lana di roccia

Stonewool

Fibroceramica

Ceramic Fibres

Guarnizione elastomerica

Seals

Tipo (nera)

Type (black)

Resistenza meccanica e stabilità

Mechanical resistance and stability

Resistenza a compressione

compressive stength

Resistenza a trazione

Tensile Strength

Resistenza al vento

Wind load

Installazione non verticale

Non vertical installation

Massima inclinazione dalla verticale

Maximum deflection

Massima lunghezza tratto inclinato

Maximum length of thr slope

Tenuta ai gas

Gas tightness

Rif.

EN1856/1

EN 1856/2

Par. 4

Par. 5

Par. 4/5

Par. 6.5.2

Par. 7.2

Par. 7.2

Par. 6.1

Par. 6.1.1

Par. 6.1.2

Par. 6.1.3.2

Par.

6.1.3.1

Par.

6.1.3.1

Par. 6.3

BEZA S.p.A.




info@beza.it

Valori/Livelli Prove di tipo

80-100-120-130-140-150-160-180-

200-250-300

AISI 316L BA (1,4404)

dal d.80 al d.130=0,4 (L50040)

dal d.140 al d.300= 0.4 /0,5

(L50040/L50050)

Densità/Density:90 Kg/mc ± 10%

Spessore/Thicheness : 25mm

Conducibilità/conducibiliy:

0.096 W/mk (300°C)

Densità/Density:96 Kg/mc ± 10%

Spessore/Thicheness : 13mm

Conducibilità/conducibiliy:

0.14 W/mk (600°C)

Densità/Density= 1,16 ± 0,03 g/cmc

Durezza/Hardeness =Shore A 55 ± 5

Altezze statiche,dimensione e spessore

dei supporti / Chimney height,

dimensions and weight supports

Non adatto per installazioni esterne

Not for outside installation

45°

mt.2

Livello di tenuta=P1

Pressure type=P1



Dichiarazione del costruttore

Manufacturers declaration





Dichiarazione di conformità

K1-0751-CPD

Scheda tecnica

INS/B/001/E/R1

Rapp. di prova: 01SG00017

Test report: 01SG00017

Rapp. di prova: 208204 (0,4)

Rapp. di prova: 185957 (0,5)

Test report: 208204 (0,4)

Test report:185957 (0,5)



Rapp. di prova: 188778

Test report: 188778

R. prova: 207585/86 (0,4)

R. prova: 55AA00011 (0,5)

Test report: 207585/86 (0,4)

T. report: 55AA00011 (0,5)

Tel.: +39 (0) 45 8283811

Fax: +39 (0) 45 8266459


R.E.A. Vr 172116

Informazioni

supplementari

Appendice A

Annex A

Appendice B

Annex B

Appendice B

Annex B

Appendice B

Anex B

Appendice B

Anex B

2/19

BEZA S.p.A.

8.0

9.0

10.0

11.0

12.0

13.0

14.0

Distanza da materiali

combustibili T200 e resistenza

all'incendio delle fuliggini

Distance to combustible materials at

T200 and sootfire resistece

Contatto accidentale

Accidental human contact

Resistenza termica

Thermal resistance

Resistenza alla condensa

Condensate resistance

Resistenza alla diffusione del

vapore d’acqua

Vapor resistance

Resistenza alla penetrazione

d'acqua piovana

Resistance against rainwater

penetration

Resistenza al flusso

Flow resistance

Valore di rugosità media degli

elementi lineari

Mean value of roughness

Coefficienti di resistenza al flusso dei

componenti non lineari

Friction fittings

Par. 6.2

Par. 6.4.2

Par. 6.4.3

Par. 6.4.4

Par. 6.4.5

CANALE DA FUMO

CONNECTING FLUE PIPE

30 mm per T200 – 600 mm per T600 e

retroventilazione su tutta la lunghezza

del camino. Se coibentato vedi Sistema

Camino / 30mm for T200 – 600mm for

T600 back ventilated for every high of

chimney. With insulation read System

Chimney.

SISTEMA CAMINO

SYSTEM CHIMNEY

30 mm per T200 – 75 mm per T600

con coibentazione spessore 25mm –

50 mm per T600 con coibentazione

spessore 50mm / 30 mm for T200 –

75 mm for T600 with ticheness

insulation 25mm – 50 mm for T600

with ticheness insulation 50mm

CONDOTTO

FLUE LINER

La distanza è da valutare in funzione

del materiale in cui è intubato.

Distance depends on the material in

wich it is intubate.

Protezione della zona soggetta al

possibile contatto

Protection in the traffic area


SYSTEM CHIMNEY

Spessore isolante 25 mm: 0.36-0.37-

0.38-0.39-0.39-0.40-0.40-0.41-0.41-

0.42-0.42

Spessore isolante 50 mm: 0.60-0.64-

0.67-0.68-0.69-0.70-0.71-0.73-0.74-

0.77-0.79

CANALE DA FUMO / CONNECTING F.P.

CONDOTTO / FLUE LINER

Non fornito

Not given

W

Par. 6.4.4 0,1%

Par. 6.4.6

Par. 6.4.7

Par. 6.4.7.1

Par. 6.4.7.2

Non adatto per installazioni esterne

Not for outside installation

1mm (secondo / according to EN

13384-1 )

Secondo en 13384-1

According to EN 13384-1

BEZA S.p.A.




info@beza.it



Rapp. di prova:

258192/207587

Test report:

258192/207587

Rapp. di prova:

188775 / 201725

Test report:

188775 / 201725





Rapp. di prova: 55AA00011

Test report: 55AA00011



R. prova: 55AA00011

T. report: 55AA00011

Rapp. di prova: 188775








Tel.: +39 (0) 45 8283811

Fax: +39 (0) 45 8266459


R.E.A. Vr 172116

Appendice B

Anex B

Appendice B

Anex B

Appendice B

Anex B

Coeff. di

difuusione del

vapore / Water

vapour diffusion

coefficient

Appendice B

Anex B

Appendice B

Anex B

3/19

BEZA S.p.A.

15.0 Terminali

Chimney terminals

Resistenza al flusso

Flow resistance

16.0

17.0

18.0

19.0

20.0

21.0

22.0

23.0

24.0

25.0

26.0

27.0

28.0

Protezione contro l'acqua piovana

Protection against rain water

Comportamento aerodinamico

Aerodynamic behaviour

Resistenza alla corrosione

Corrosion resistance

Resistenza al gelo / disgelo

Freeze- Thaw resistance

Sostanze dannose

Dangerous substances

Schemi d'installazione tipici

dell'applicazione

Installation drawing typical of

theapplication

Metodo di giunzione dei

componenti del sistema

Method of jointing the components

Metodo d'installazione dei

componenti del sistema,

compresi supporti ed accessori,

inclusi gli elementi di protezione

dalle intemperie.

Method of installing sections

orfittings, supports and accessories

including westherproofing

Direzione fumi

Direction of flow

Istruzioni d'inmagazzinamento

Storage instructions

Istruzioni per l'applicazione di

eventuali sigillanti / guarnizioni

Method of applicationof any sealant

required

Singole istruzioni di montaggio

per ogni componente fornito

smontato

Individual assembly instructions for

any components which are supplied

in unassembled conditions

Distanza minima della superficie

esterna del camino dalla

superficie interna della

controcanna non combustibile

Minimun distance from chimney

outher surface to the inner surface

of the enclosure

Posizione delle aperture per

l'ispezione e la pulizia

Positions of apertures for cleaning

and inspection

Installazione della placca

d'identificazione al camino, alla

controcanna o al rivestimento

Installation of chimney plathe to the

chimney claddingor enclosure

Par. 6.4.7.3

Par. 6.4.8.1

Par. 6.4.8.2

SecondoEN13384-1

According to EN 13384-1

Possibilità d'installazione all'esterno

Chimney can be installed outside the

building

Non fornito

Not given

Par. 6.5.1 V2

Par. 6.5.3

Par. 7.2

Par. 7.2

Par. 7.2

Par.

Par. 7.2

Par. 7.2

Par. 7.2

Par. 7.2

Soddisfatto secondo EN 1856-1

Fulfilled according to EN 1856-1

Lana di roccia / Stonewool

Fibroceramica / Ceramic Fibres

Installazione con femmina verso l’alto

Installation with the inner socket at

the top

Atmosfera non corrosiva

No corrosive atmposphere

Non rimuovere i sigillanti

Do not remove sealants

Par. 7.2 50 mm

Par. 7.2

Par. 7.2

BEZA S.p.A.




info@beza.it



Rapporto di prova: 191007


Rapporto di prova: 190972


Rapporto di prova:

Test report:

Rapp. di prova: 203465 (0,4)

Rapp. di prova: 181769 (0,5)

Test report: 203465 (0,4)

Test report: 181769 (0,5)

EN 1856-1



















Norme tecniche

TechnicalStandars



Tel.: +39 (0) 45 8283811

Fax: +39 (0) 45 8266459


R.E.A. Vr 172116

Appendice B

Annex B

Appendice B

Annex B

Appendice B

Annex B

Appendice B

Annex B

Appendice B

Annex B

Appendice B

Annex B

Appendice B

Annex B

Appendice B

Annex B

Appendice B

Annex B

Appendice B

Annex B

4/19

BEZA S.p.A.

29.0

30.0

31.0

Specifiche e/o limitazioni della

controcanna o del rivestimento

Enclosure / cladding / specification /

limitation

Metodi o strumenti di pulizia e

manutenzione

Specific methods or instruments for

cleaning

Raccomandazioni sullo

smaltimento della condensa

Recommendations on condensate

drainage

Par. 7.2

Par. 7.2

Par. 7.2

La controcanna deve essere non

combustibile; il coefficiente di

diffusione del vapore deve essere

inferiore a quello del camino altrimenti

è necessaria la retroventilazione

Only non combustible enclosure

;cladding water vapour diffusion

coefficient less thenchimney or back

ventilation

Non usare strumenti in ferro nero

No cleaning instruments made ofblack

plate

BEZA S.p.A.




info@beza.it








e norme tecniche


and technical standards

Tel.: +39 (0) 45 8283811

Fax: +39 (0) 45 8266459


R.E.A. Vr 172116

BEZA S.p.A.

Appendice B

Annex B

Appendice B

Annex B

Appendice B

Annex B

5/19

BEZA S.p.A.

Curve Supporti-Allacciamenti Ispezioni

Raccordi

Lineari

Terminali

B

2950

1950

950

100

Ø80/100

Ø80

A

50

A

D3

SCHEDA CATALOGO - SISTEMA DRIVE

GA121 GA123 GA124

GA035

GA089

BxC

GA095

GA019

GA003

GA002

GA001

100

D3

GA005

GA004

GA031 GA032

BEZA S.p.A.




info@beza.it

GA143

D1 D1

280 Hu Hu Hu

D1

450

A

450

B R-OV- 250196

GA081

GA136

D3

Hu

150

B B

GA020

D1

D2

200

100

GA083

GA151

Hu

D3

GA082

A

A

GA012 GA014

B

125

B

GA137

GA139

450

45°

200

55

A

D3

GA033

GA145

GA141

C

GA128

130

130

GA134

GA138

D

D

55

GA140

C



AA114

65

AA111

AA112

AA113

AA142

150

Accessori

D1

D1 + 100

D1 + 10

D1 + 10

D1 + 10

AxA

D1 - 4

AA105

AA104

AA101

AA103

AA102

AA055

AA054

Tel.: +39 (0) 45 8283811

Fax: +39 (0) 45 8266459


R.E.A. Vr 172116

50

50 90

150

A

P

P

E

N

D

I

C

E

A

N

N

E

X

A

6/19

BEZA S.p.A.

Descrizione elementi Dimensione degli elementi [mm]

BEZA S.p.A.




info@beza.it



Cod. Descrizione D1 80 100 120 130 140 150 160 180 200 250 300

AA054 Tappo per TE estruso ad espansione

innesto toll.

±3

50 50 50 50 50 50 50 50 50 50 50

AA055 Tappo ad espansione con molla AA142 A 330 330 330 330 330 330 330 450 450

AA101 Fascetta di sicurezza A 165 165 165 165 215 215 215 215 215 275 275

AA102 Collare a muro tipo pesante B 165 165 165 165 215 215 215 215 215 275 275

GA012

AA103 Collare per centratura C 280 280 280 280 380 380 380 380 380 500 500

AA104 Collare per tiranti

D 330 330 330 330 430 430 430 430 430 550 550

AA105 Collare a muro tipo leggero A 72 72 72 72 87 87 87 87 104 104 104

AA111 Faldale piano B 174 174 174 174 209 209 209 209 252 252 252

GA014

AA112 Faldale regolabile da 5°/30° C 109 109 109 109 138 138 138 138 173 173 173

AA113 Faldale regolabile da 30°/45°

D 313 313 313 313 383 383 383 383 468 468 468

AA114 Fascetta antintemperie A 160 170 180 185 190 190 195 205 225

AA142 Piastra raccogli condensa GA019 B 160 170 180 185 190 190 195 205 225

GA001 Elemento 1000 A 150 158 155 160 165 173 180 190 200

GA002 Elemento 2000 GA020 B 150 158 155 160 165 173 180 190 200

GA003 Elemento 3000

D3 80 80 120 130 130 130 130 130 130

GA004 Elemento 250 GA031 Hu 280 280 280 280 450 450 450 450 450 450 450

GA005 Elemento 500 GA032 Hu 280 280 280 450 450 450 450 450 450 450 450

GA012 Curva saldata 90° Hu 350 350 400 400 450 450 450 450 500 540 650

GA014 Curva saldata 45° GA033 A 142 159 176 185 194 202 211 227 245 280 330

GA019 Curva orientabile

B 119 126 138 142 145 149 152 159 166 176 207

GA020 Curva 90° con foro per ispezione GA081 Hu 280 280 450 450 450 450 450 450 450

GA031 Raccordo TE 90° GA083 Hu 350 280 280 450 450 450 450 450 450 450

GA032 Raccordo TE 90° A 220 220 220 220 220 220 220 280 280 310 410

GA033 Raccordo TE 45° GA095 B 180 180 180 220 220 220 220 280 280 310 410

GA035 Raccordo TE 90° rid. 80/100

C 160 160 160 200 200 200 200 260 260 270 270

GA081 Elemento controllo fumi GA121 D3 250 250 250 300 300 300 350 350 350 400 450

GA082 Elemento prelievo fumi GA123 D3 240 240 240 320 320 320 320 320 320 450 500

GA083 Elemento con portello d'ispezione GA124 D3 130 150 170 180 190 200 210 230 250 300 350

GA089 Elemento controllo fumi per umido GA128 D3 290 310 350 360 370 410 420 440 470 520 650

GA095 Mensola con scarico D2 80 80 80 80 80 80 80 80

GA121 Cappello cinese D2 100 100 100 100 100 100 100

GA123 Terminale antintemperie D2 120 120 120 120 120 120

GA124 Terminale architettonico D2 130 130 130 130 130

GA128 Terminale de Venexia D2 140 140 140 140

GA134 Manicotto per flex int.liscio (rotolo) GA151 D2 150 150 150

GA136 Manicotto femmina femmina D2 160 160

GA137 Giunto flex fem. Drive (rotolo) D2 180 180

GA138 Manicotto per flex int.liscio (cartone) D2 200 200

GA139 Giunto flex fem. Drive (cartone) D2 220 220

GA141 Scarico condensa

GA143 Elemento variabile

GA145 Elemento di partenza

GA151 Aumento

D2 250

Tel.: +39 (0) 45 8283811

Fax: +39 (0) 45 8266459


R.E.A. Vr 172116

7/19

BEZA S.p.A.

ISTRUZIONI DI MONTAGGIO

SISTEMA “DRIVE”

1. SISTEMA DRIVE

2. ISTRUZIONI DI MONTAGGIO

2.1 Sequenza delle operazioni

2.2 Metodo di giunzione degli elementi

2.3 Schemi d’installazione tipici con relativi esempi

di applicazione per caldaie di Tipo C

2.4 Intubamento con condotti funzionanti con

pressione positiva (UNI 10845)

2.5 Elementi certificati per l'intubamento in

pressione

2.6 Elementi non certificati e sconsigliati per

l’intubamento in pressione positiva

2.7 Condotti funzionanti con caldaie a umido o a

condensazione

3. OPERAZIONI SCONSIGLIATE DURANTE IL

MONTAGGIO

4. COIBENTAZIONE DEGLI ELEMENTI

4.1 Distanza da materiale combustibile

4.2 Consigli nell’attraversamento della soletta

4.3 Assemblaggio materassini

5. COMBUSTIBILI E TEMPERATURE (protezione

in caso di contatto accidentale)

6. MANUTENZIONE E PULIZIA

7. CORROSIONE DEI CAMINI

8. IMMAGAZZINAMENTO

9. MATERIALE COSTITUENTE GLI ACCESSORI

10. MATERIALE COSTITUENTE LA PARETE

INTERNA

11. ISTRUZIONE PER LA COMPILAZIONE

DELLA TARGA SISTEMA CAMINO

BEZA S.p.A.




info@beza.it



DICHIARAZIONE LINGUA UFFICIALE DI

STAMPA

Beza S.p.A. dichiara che il libretto d’istruzioni, uso e

manutenzioni verrà redatto nelle lingue ufficiali dei

Paesi della Comunità Europea in cui il prodotto sarà

venduto.

INSTALLAZIONE ESTERNA

Siamo a dichiarare che il sistema a semplice parete

“DRIVE” non è adatto ad installazioni esterne non

avendo eseguito il test del carico del vento.

Tel.: +39 (0) 45 8283811

Fax: +39 (0) 45 8266459


R.E.A. Vr 172116

8/19

A

P

P

E

N

D

I

C

E

A

N

N

E

X

B

BEZA S.p.A.

1. SISTEMA MONO PARETE DRIVE

SINGLE WALL DRIVE SYSTEM

Il sistema a parete semplice "DRIVE" è stato

studiato con lo scopo di creare un prodotto di alta

qualità che competa con i migliori sistemi in

commercio per l’assemblaggio di camini/canne

fumarie.

Le sue caratteristiche principali sono le seguenti:

- Rapidità di montaggio.

- Ingombro ridotto.

- Tenuta meccanica perfetta garantita da

una fascetta di chiusura.

- Tenuta in pressione ed alle condense.

(guarnizione siliconica certificata)

- Possibilità di ruotare di 360° ogni pezzo

garantendo la perfetta tenuta.

BEZA S.p.A.




info@beza.it

Voce di capitolato



Sistema DRIVE, composto da elementi

modulari di sezione circolare mono parete, idoneo ad

ogni tipo di impianto domestico o industriale, in grado

di garantire un’ottima durata contro gli attacchi delle

corrosioni e di sopportare sbalzi termici fino a valori di

punta pari a 500 – 600 gradi. Sistema composto da

elementi modulari realizzati in acciaio inox AISI 316 L

dello spessore di 0,4 – 0,5 mm., finitura esterna BA e

saldatura longitudinale al plasma, dotati di innesto

maschio – femmina con l’aggiunta di una guarnizione

termoresistente. La tenuta meccanica è garantita da

una fascetta di sicurezza.

CARATTERISTICHE GENERALI / GENERAL CHARACTERISTICS

Diametro interno / Internal diameter [mm] 80 100 120 130 140 150 160 180 200 250 300

Peso / Weight [kg/m] 0,79 0,99 1,18 1,28 1,7 1,8 1,9 2,2 2,4 3,0 3,6

PARETE / WALL

Tipo di materiale / Type of material

Acciaio inox AISI 316 L finitura BA lucida

Stainless steel AISI 316 L BA lucid finishing

Spessore lamiera / Metal sheet thickness [mm] min. 0.4

Guarnizione gomma siliconica / Silicon seal A triplo labbro / Triple-borded

Tipo di giunzione / Type of connection

CONDIZIONI DI UTILIZZO / USE CONDITIONS

Innesto maschio – femmina di 50 mm. /

Male – female mount 50 mm

Combustibile / Fuels

Gas metano, GPL, gasolio, legna /

Methane gas, GPL, Diesel oil, Wood

Temperatura massima / Max. temperature [°C] 200 (con guarnizione) / 200 (with seal)

Temperatura massima / Max. temperature [°C] 600 (senza guarnizione) / 600 (without seal)

Utilizzo a umido / Use in humid SI (con guarnizione inserita) / Yes (with seal inserted)

Utilizzo in pressione / Use under pressure SI (con guarnizione inserita) / Yes (with seal inserted)

CERTIFICAZIONI / CERTIFICATES

Marcatura CE / CE mark EN1856/1 Certificato / Certificate n° 0051 – CPD - 0005

Marcatura CE / CE mark EN1856/2 Certificato / Certificate n° 0051 – CPD - 0063

Conformità dei materiali / Conformity of materials D.L. / Standard n° 37/08 –UNI TS 11278 EN 1443 EN 1856/1/2

Sistema di qualità / Quality system UNI EN ISO 9001 DET NORSKE VERITAS

Certificazione di prodotto / Product certification IMQ

Prove di collaudo / Tests Istituto GIORDANO / GIORDANO Institute

Qualifica dei saldatori e dei processi di saldatura /

Welders and welding processes qualification

Istituto Italiano della Saldatura / Italian Welding Institute

Tel.: +39 (0) 45 8283811

Fax: +39 (0) 45 8266459


R.E.A. Vr 172116

9/19

BEZA S.p.A.

Designazione di prodotto secondo EN 1443

Designation according to EN 1443

Serie DRIVE con guarnizione Series with seal

EN 1443 – T200 – P1 – W – 2 – O(30)

Serie DRIVE senza guarnizione Series without seal

EN 1443 – T600 – N1 – D – 2 – G(75) /G(75)*/G(50)**/G***

T= La temperatura nominale di esercizio.

P1= Classe di tenuta ai gas verificata a 200 Pa.

Possibilità di inserire i condotti in camini,

canne fumarie o vani tecnici aventi

pressione positiva rispetto l’ambiente.


canne fumarie o vani tecnici sia

internamente che esternamente all’edificio.

N1= Classe di tenuta ai gas verificata a 40 Pa per

camini con pressione negativa.

W/D= Classe di resistenza alla condensa (D=

secco; W= umido).

2= Classe di resistenza alla corrosione (Gas

metano, GPL e gasolio).

O/G= Classe di resistenza al fuoco da dentro (G=

si; O= no) e distanza minima dai materiali

2. ISTRUZIONI DI MONTAGGIO

Ogni camino/canna fumaria dovrà essere

dimensionata da un progettista o dall'ufficio tecnico

del produttore, il quale fornirà un disegno con gli

elementi necessari all'installazione. Seguendo lo

schema di montaggio e le istruzioni di seguito

riportate, l'installatore riuscirà rapidamente a

posizionare il camino/canna fumaria.

L’installazione di un camino/canna fumaria

realizzato/a con il sistema Drive deve avvenire

all’interno di strutture che permettano un’adeguata

protezione dagli agenti atmosferici (es. cavedi/asole

tecniche e carter). Il tubo dev’essere libero di dilatarsi

perciò si deve considerare nell’ingombro complessivo

uno spazio minimo di circa un centimetro oltre il

diametro nominale, l’aria tra il tubo e la parete del

cavedio permetterà inoltre una sufficiente

coibentazione, ma se lo spazio lo consente si possono

richiedere specifiche coppelle tubolari che riducono la

dispersione termica migliorando anche l’evacuazione

dei fumi.

BEZA S.p.A.




info@beza.it



* = con isolante spessore 25 mm

with insulating 25 mm thick

** = con isolante spessore 50 mm

with insulating 50 mm thick

*** = intubato in cavedio con controcanna non

combustibile

inlayed within and enclosure with a non

combustible counter pipe

T= Nominal temperature.

P1= Gas tightness class ascertained at 200 Pa.

Possibility to insert the pipes in chimneys,

flue systems or enclosures with positive, in

regard to the environment, pressure.

Possibility to insert the pipes in chimneys,

flue systems or enclosures either at the

outside or the inside of the building.

N1= Gas tightness class ascertained at 40 Pa for

negative pressure chimneys.

W/D= Resistance to condensate class (D= dry; W=

wet).

2= Resistance to corrosion class (Methane gas,

GPL and Diesel).

O/G= Resistance to fire from the inside class (G=

yes; O= no) and minimum distance of the

fuel expressed in mm.

2.1 Sequenza delle operazioni

1) Verificare attentamente il progetto al fine di

identificare le caratteristiche tecniche di utilizzo.

2) Controllare il senso dei fumi indicato negli

elementi lineari (la femmina deve essere sempre

rivolta verso l'alto). Verificare, controllando

l'etichetta sulla confezione o la scritta stampata

sui pezzi lineari, che il prodotto sia omologato per

l'impiego previsto dal progetto. (UNI-EN 1443)

3) Accertarsi che il prodotto sia sempre munito della

guarnizione. (v. capitolo 5)

4) Durante l’innesto accertarsi che la guarnizione

non esca dalla sua sede.

5) Il montaggio deve essere eseguito con i guanti di

protezione.

6) Durante l'inserimento degli elementi la parte

maschio entra nella parte femmina, dotata di

guarnizione, a quel punto la tenuta è assicurata.

7) L’installazione della canna fumaria/camino deve

cominciare con il fissaggio a parete della prima

mensola di supporto nella posizione più idonea

per sostenere tutta la canna fumaria/camino. Nel

caso in cui la canna fumaria/camino debba essere

appoggiata/o a terra, il primo elemento da

installare è l’elemento di partenza.

Tel.: +39 (0) 45 8283811

Fax: +39 (0) 45 8266459


R.E.A. Vr 172116

10/19

BEZA S.p.A.

Partenza sospesa:

Mensola supp. con scarico condensa

Partenza da terra:

Piastra part. Con scarico cond. laterale

BR-OV-2 50196

BR-OV-250196

BEZA S.p.A.




info@beza.it



8) Per il fissaggio della mensola a parete si devono

usare dei bulloni (∅ 8 mm.) esclusi dalla fornitura.

Successivamente possono essere montati il

portello d’ispezione, il raccordo a TE, il modulo

controllo fumi e gli elementi lineari sovrastanti,

assicurando la tenuta meccanica con l’apposita

fascetta stringitubo, una per ogni giunzione.

9) Per i tratti verticali si devono fissare dei collari a

muro ogni 3 m, con dei bulloni da 8 mm. (esclusi

dalla fornitura). Si consiglia di inserire un collare a

muro sotto ogni elemento variabile inserito in un

tratto verticale. I collari a muro devono essere

stretti attorno alla canna fumaria/camino con gli

appositi bulloni (compresi nella fornitura) per

garantire un adeguato fissaggio alla struttura

portante.

Collare a muro tipo

LEGGERO

Collare a muro tipo PESANTE

10) Nell’intubamento si consiglia di utilizzare i collari

per centratura (uno ogni tre metri), indispensabili

per mantenere il camino/canna fumaria

equidistante dalle pareti evitando così attriti

dannosi e il trasferimento di calore alla zona

circostante.

Tel.: +39 (0) 45 8283811

Fax: +39 (0) 45 8266459


R.E.A. Vr 172116

11/19

BEZA S.p.A.

Traliccio di sostegno a palo (schema tipo)*

*La dimensione e la struttura del traliccio dovrà

essere valutata a seconda delle esigenze

11) Il tubo non deve mai essere vincolato, anche nel

caso in cui debba attraversare una soletta per

l’uscita dal tetto, dev’essere libero di dilatarsi.

12) Per l’attraversamento solette o per l’uscita dal

tetto consigliamo di utilizzare gli appositi

accessori. (Es. faldale accompagnato sempre da

fascetta antintemperie).

13) Nel caso di spostamenti la

distanza massima tra 2

curve non deve superare i

2.00 m.

14) Se per esigenze particolari si dovesse procedere

ad eseguire uno spostamento con curve a 90°,

anche per una singola caldaia, si dovrà effettuare

il calcolo della sezione.

BEZA S.p.A.




info@beza.it



15) Nella tabella seguente sono riportati i valori

relativi ai massimi sbalzi effettuabili con il sistema

DRIVE

DESCRIZIONE

DESCRIPTION

16) L’elemento del camino, in caso di calata dall’alto,

può sostenere i seguenti carichi massimi

- dal diametro Ø080 al diametro Ø130 max.

carico sostenibile = 430 kg

- dal diametro Ø140 al diametro Ø300 max.

carico sostenibile = 340 kg

Tel.: +39 (0) 45 8283811

Fax: +39 (0) 45 8266459


R.E.A. Vr 172116

ALTEZZA

INNER

DIAMETRI DI

RIFERIMENTO

DIAMETRES OF

REFERENCE

80-130 140-300

Massimo sbalzo dall’ultimo collare

Maximum jerk from the last collar h1 2 m 2 m

Massima distanza tra due collari

Maximum distance between two collars h2 3 m 3 m

Massima distanza tra due mensole

Maximum distance between two brackets h3 81 m 25 m

Massima distanza dal primo sostegno

Maximum distance from the first support h4 117 m 78 m

12/19

BEZA S.p.A.

2.2 Metodo di giunzione degli elementi

BEZA S.p.A.




info@beza.it

Esempi di applicazioni



Tipo MONOFLUSSO per apparecchi di Tipo C

Tel.: +39 (0) 45 8283811

Fax: +39 (0) 45 8266459


R.E.A. Vr 172116

MONOFLUSSO per

caldaie di Tipo C:

- Max 8 piani.

- Per 7 e 8 piani

prevedere un

apertura di

compensazione.

13/19

BEZA S.p.A.

2.3 Schemi di installazione tipici

GA123

AA105

AA114

AA111

AA142

AA104

AA101

AA103

AA102

AA055

GA140

AA054

GA014

GA136

GA128

GA020

GA089

GA033

AA112

AA113

BEZA S.p.A.




info@beza.it

GA121

GA001

GA012

GA014

GA005

GA004

GA082

GA032 GA031

GA095

GA141

GA143



GA019

GA151

BR -OV-250196

Tel.: +39 (0) 45 8283811

Fax: +39 (0) 45 8266459


R.E.A. Vr 172116

GA124

GA003

GA002

GA014

GA137

GA139

GA134

GA138

GA081

GA035

GA083

GA145

14/19

BEZA S.p.A.

2.4 Intubamento con condotti funzionanti con

pressione positiva (UNI 10845)

L'intubamento con condotti funzionanti con pressione

positiva è possibile solo nel caso di ristrutturazioni o di

adeguamento dei sistemi preesistenti. Per i nuovi

impianti, in mancanza di norme specifiche tenere come

riferimento la UNI 10845 per la sua realizzazione è

necessario che siano rispettate le seguenti regole:

- Avere alla base ed alla sommità un’apertura d'aria

che metta in depressione il vano od asola tecnica.

- Avere una superficie libera netta dell'intercapedine di

ventilazione almeno equivalente a quella del

condotto stesso.

- Il condotto in pressione dovrà essere testato per

verificarne la tenuta reale, a 200 Pa.

- L’asola tecnica dovrà essere in classe A1

(incombustibile).

La Beza, come molti altri costruttori,

SCONSIGLIA questo intubamento perché pericoloso,

laborioso e costoso. Con le normali caldaie Tipo C nella

maggior parte dei casi è sufficiente aumentare il diametro

del condotto (es. da ∅ 80 a ∅ 100) per passare da un

intubamento in pressione a uno in depressione.

2.5 Elementi certificati per l'intubamento in

pressione positiva ed a condensazione

Gli elementi garantiti per un’intubamento in pressione

sono i seguenti:

- Scarico condensa o elemento di partenza con scarico

laterale.

- Elemento d'ispezione formato da un raccordo TE

90°ed un tappo ad espansione.

- Raccordo TE 90° (della tipologia da scegliersi sul

nostro catalogo).

- Elemento prelievo fumi.

- Elementi lineari (3-2-1-0,5-0,25 m).

- Terminale (da scegliere sul nostro catalogo).

- Curve 5° - 15° - 30° - 45° - 90°

- Elemento telescopico

2.6 Elementi non certificati e sconsigliati per

l'intubamento in pressione positiva ed a

condensazione

Per la loro particolare conformazione alcuni elementi

non devono essere utilizzati per assemblare un

camino in pressione positiva o per essere utilizzati in

camini asserviti da caldaie a condensazione, questi

sono:

- Elemento con portello d'ispezione.

- Modulo controllo fumi e temperature.

- Raccordo TE 90° estruso e relativi accessori

(prolunghe e riduzioni).

- Curve girevoli

BEZA S.p.A.




info@beza.it



2.7 Condotti funzionanti con caldaie ad umido o

a condensazione

Il sistema DRIVE è certificato per

funzionamento ad umido. Di serie gli elementi sono

consegnati completi di guarnizione inserita.

Consigliamo di dare pendenza al canale da fumo, in

modo da evitare il ristagno della condensa, utilizzando

le curve a 5° e di prevedere punti di spurgo della

condensa nei lunghi tratti orizzontali. Se il

dimensionamento non è stato eseguito dal nostro

ufficio tecnico, è importantissimo che al momento

dell'ordine sia verificato il progetto. La BEZA non

risponde per eventuali perdite di condense dai camini

o canne fumarie causate dal mancato uso delle

guarnizioni. Ove è previsto l’utilizzo di sigillanti è

vietata la loro rimozione. Consigliamo sigillanti ad alta

temperatura (non acetici) al silicone o ceramici.

Le condense che si formano all’interno del

camino/canna fumaria sono acide e corrosive. Il loro

smaltimento non può avvenire liberamente, ma bensì

va convogliato nello scarico delle acque nere o tramite

apposito kit di depurazione. Gli elementi da usare per

l’intubamento dei condotti camino canali da fumo per

sistemi a condensazione sono gli stessi riportati nel

paragrafo 2.5

3. OPERAZIONI SCONSIGLIATE

DURANTE IL MONTAGGIO

Nell’assemblaggio degli elementi sconsigliamo di:

- Rivettare gli elementi.

- Tagliare l'inizio o la fine degli elementi (questa

operazione non è consentita perché

comprometterebbe la tenuta e non consentirebbe

l'innesto di nuovi elementi).

- Mettere a contatto gli elementi con solventi o acidi

(potrebbero corrodere l'acciaio inox).

- Bloccare in uno o più punti il condotto

impedendogli le normali dilatazioni termiche.

- Sconsigliamo di riempire l'intercapedine con

VERMICULITE, palline di ARGILLA ESPANSA,

schiume POLIURETANICHE od altro.

-

4. COIBENTAZIONE DEGLI ELEMENTI

Per la Coibentazione degli elementi

(temperatura massima 300° C) si consiglia l'uso di

coppelle in lana minerale rivestite da un leggero strato

di alluminio, densità 90 Kg/m 3 (permettono le

dilatazioni termiche mentre l'alluminio preserva la lana

minerale da dannose usure nel tempo). Per i sistemi

camino “T600” è consigliabile usare materassino in

fibroceramica densità 96-128 Kg/m 3

Tutti i condotti in Mono parete che escono dal

tetto devono essere coibentati. Si consiglia a tal scopo

Tel.: +39 (0) 45 8283811

Fax: +39 (0) 45 8266459


R.E.A. Vr 172116

15/19

BEZA S.p.A.

di inserire un Giunto D.P./ Mono nel sotto tetto e

proseguire con il sistema Doppia parete Isotherm, per

evitare che la pioggia penetri nella copertura

consigliamo di fissare un faldale ed una fascetta

antintemperie attorno al tubo.

4.1 Distanza da materiale combustibile

Il sistema “DRIVE” è stato testato alla

temperatura di 1000° C per 30 minuti (shock

termico).

Finchè la canna fumaria viene sottoposta alle normali

pulizie periodiche, la temperatura, nel suo interno, si

manterrà sui valori elevati ma non critici.

Nel caso in cui la pulizia periodica non venga

effettuata, aumenta il pericolo che le fuliggini, nel suo

interno, prendano fuoco e la temperatura interna ed

esterna della canna fumaria aumenti costantemente

fino a raggiungere livelli insostenibili. Se ciò accadrà è

importante che l’installatore abbia verificato, prima

dell’installazione, che il prodotto scelto sia idoneo

all’uso per il quale è destinato.

In caso d’incendio, l’installatore avendo usato prodotti

idonei, verrà esentato da tutte le responsabilità che gli

deriverebbero, fermo restando che l’installazione sia

stata fatta a regola d’arte, con prodotti marcati CE e

rispettando le istruzioni, di montaggio, allegate alla

dichiarazione di conformità fornite dal produttore.

Nella designazione di prodotto secondo la norma

EN1856/1 e EN1856/2, l’idoneità all’incendio delle

fuliggini è identificabile con la lettera “G” seguita da

due numeri. Questi numeri indicano la distanza che la

parete esterna deve mantenere da materiale

combustibile.

I sistemi a mono parete non possono

attraversare solai in legno o essere adiacenti a

materiale combustibile senza una adeguata

coibentazione (sistema camino).

- DRIVE da Ø80 a Ø300 con coibentazione in

fibroceramica spessore 25 mm, temperatura 600

°C densità 128 Kg/m 3 distanza 50 mm

- DRIVE da Ø80 a Ø300 con coibentazione in

fibroceramica spessore 50 mm, temperatura 600

°C densità 128 Kg/m 3 distanza 25 mm

Per la coibentazione del condotto adiacente a

materiale combustibile, nelle combustioni a legna, o

comunque in tutte quelle combustioni dove le

temperature sono molto elevate, si consigli l’uso di

materassino in FIBROCERAMICA.

BEZA S.p.A.




info@beza.it



4.2 Consigli nell’attraversamento della

soletta

Fig. 1) Camino Mono Parete che attraversa un solaio

in legno:

1) Mono Parete con coibentazione 25 mm. La

distanza da materiale combustibile dovrà

essere di 75 mm.

2) Mono Parete con coibentazione 50 mm. La

distanza da materiale combustibile dovrà

essere di 50 mm.

Fig. 2) Camino Mono Parete attraversante un solaio in

legno:

1) L’intercapedine fra la superficie esterna del

Mono Parete ed il materiale combustibile è

colmato da uno o più strati di materassino in

Fibroceramica sp. 50 tot. Densità 128 kg/m 3

In questo caso si può diminuire di 1.5 volte la

distanza, indicata, da materiale combustibile.

Es. distanza indicata 75 mm (75:1.5=50 mm).

4.3 Assemblaggio materassini

I materassini in lana minerale o fibroceramica devono

essere assemblati con sovrapposizione di 50 mm dei

lembi verticalmente ed orizzontalmente fissandoli con

nastro metallico alluminizzato.

Tel.: +39 (0) 45 8283811

Fax: +39 (0) 45 8266459


R.E.A. Vr 172116

16/19

BEZA S.p.A.

5. COMBUSTIBILI E TEMPERATURE

Il sistema "DRIVE" può essere usato con

guarnizione e senza. I combustibili ammessi sono i

seguenti: Gas naturale, GPL, Gasolio, Legna.

CON GUARNIZIONE: temperatura fumi max 200 °C.

SENZA GUARNIZIONE: temperatura fumi max 600

°C. La norna UNI-EN 1856/1 al punto 6.4.2 specifica,

che la temperatura esterna della superficie del

camino, non deve mai superare i 70 °C. Per impieghi

con temperature interne dei fumi superiori a 250 °C la

superficie esterna deve essere protetta da contatti

accidentali. Per sistemi funzionanti a Gasolio o Legna,

esiste il pericolo dell'incendio delle fuliggini, il DRIVE è

stato testato per resistere ad una temperatura di 1000

°C per 30 min. (UNI-EN 1443)

6. MANUTENZIONE E PULIZIA

Tutti i camini/canne fumarie e relativi

canali da fumo devono essere controllati prima

di una nuova accensione e almeno una volta

all’anno.

La verifica dei sistemi funzionanti con combustibile a

"GAS" è molto semplice:

1) Accertarsi che l'ispezione sia efficiente e che nel

suo interno non vi siano residui solidi che

ostruiscano il condotto.

2) Verificare che lo scarico condensa funzioni

regolarmente e che non esistano dannosi ristagni

di condense acide.

3) Controllare attentamente che il terminale non sia

ostruito da nidi di uccelli o deformazioni che ne

impediscano il corretto funzionamento.

4) Smontare il canale da fumo ed accertarsi che sia

in buono stato e non presenti delle micro forature

da corrosione. (molto pericolose nei sistemi di tipo

"C ").

Per i sistemi funzionanti con combustibili solidi e a

Gasolio, oltre ai controlli sopra descritti è necessario

eseguire la seguente pulizia:

1) Calare dall'alto uno scovolo flessibile in nylon che,

senza graffiare la parete in acciaio, asporti le

fuliggini che si sono aggrappate alla parete

interna del camino durante il normale

funzionamento. (almeno ogni sei mesi)

2) Eliminare, dal basso, tutti i residui di fuliggine che

sono caduti durante la pulizia e che potrebbero

ostruire l'ispezione o lo scarico della condensa.

BEZA S.p.A.




info@beza.it



7. CORROSIONE DEI CAMINI

Può accadere che il canale da fumo o il

camino si corroda. Con l'uso, per noi da anni abituale,

dell'acciaio inox AISI 316 L BA questo inconveniente è

quasi scomparso e nei casi in cui si è verificato le

cause dominanti sono risultate le seguenti :

a) Combustione a gasolio su caldaie a

condensazione. L'interno del canale da fumo

risultava ricoperto di un leggero strato di pattina

giallastra, inumidita dalle condense; questa

pattina si forma quando residui di ZOLFO

(anidride solforica) entrano in contatto con il

vapore acqueo, che condensandosi forma acido

SOLFORICO.

b) Ristagno di condense in curve, scarichi, ed

elementi lineari. Microforature sulla base dei

condotti orizzontali dovuti al continuo e

prolungato ristagno delle condense acide con forti

percentuali di cloro all'interno dei condotti.

c) Condotti installati per lo scarico dei fumi o nelle

vicinanze di Zincature, Lavanderie industriali,

Tintorie, Saloni per parrucchiere ecc. Gli acidi

usati in questi ambienti (alta componente di

cloro), dissolti nell'aria, possono combinarsi e

corrodere i camini.

d) Canali da fumo o camini posti all'interno di

centrali termiche o nelle vicinanze di Elettrodotti.

Si possono riscontrare delle corrosioni,

apparentemente inspiegabili, dovute a correnti

vaganti e causate dalla mancata messa a terra

dell'impianto elettrico o del camino.

e) Generatori a mais: il mais durante la combustione

sprigiona forti quantità di cloro che corrode in

breve tempo il camino/canna fumaria in acciaio

inox.

8. IMMAGAZZINAMENTO

Il sistema Drive va posto su scaffali o bancali

in senso verticale. Se immagazzinato con altri

elementi sovrastanti può ovalizzare. Non porre mai gli

elementi in ambienti corrosivi o in presenza di cloro.

IMPORTANTE

Il problema delle correnti vaganti può essere

causa di corrosione, per questo è importante che i

sistemi fumari, posti in centrali termiche, siano

allacciati all'impianto di messa a terra della centrale,

rispettando le disposizioni di legge in materia. (norme

CEI)

Tel.: +39 (0) 45 8283811

Fax: +39 (0) 45 8266459


R.E.A. Vr 172116

17/19

BEZA S.p.A.

9. MATERIALE COSTITUENTE GLI

ACCESSORI

Si dichiara che i componenti del sistema

DRIVE sono costruiti con la seguente qualità di

materiale:

COMPONENTI INOX

Fascetta di sicurezza

AISI 304 BA spessore 4/10 –

5/10

Collare a muro AISI 304 2B piatto 40x3

Fascetta antintemperie AISI 304 BA spessore 5/10

Scarichi condensa AISI 316 L BA spessore 6/10

Faldali

Cono AISI 304 BA spessore

5/10 Piastra Alluminio

spessore 6/10

Mensole AISI 304 BA spessore 15/10

Collari per centratura AISI 304 2B piatto 30x2

Tappo ad espansione Vedi scheda produttore

Portelli Vedi scheda produttore

Porta manometri e

prelievo fumi

Vedi scheda produttore

10. MATERIALE COSTITUENTE LA

PARETE INTERNA

Si dichiara che il sistema DRIVE nei diametri

interni ∅80 - ∅100 - ∅120 – ∅130 – ∅140 - ∅150 –

∅160 - ∅180 - ∅200 - ∅250 - ∅300 è realizzato in

Acciaio Inox AISI 316 L BA spessore 4/10 - 5/10.

Il prodotto è privo di sostanze nocive (con

particolar riferimento all’amianto).

BEZA S.p.A.




info@beza.it



DESIGNAZIONE DEL SISTEMA CAMINO-

CONDOTTO – CANALE DA FUMO

UNI EN 1856/1 SISTEMA CAMINO

↓

Parete semplice + coibentazione

↓

Designazione secondo EN 1443

T 200 - P1 – W – 2 – O (30) con guarnizione

T 600 – N1 – D – 2 – G – (75) senza guarnizione,

spessore isolamento 25 mm

T 600 – N1 – D – 2 – G – (50) senza guarnizione,

spessore isolamento 50 mm

EN 1856/2 CONDOTTO INTUBATO

↓

Parete semplice (non coibentato)

↓


T 200 - P1 – W – 2 – O con guarnizione

T 600 – N1 – D – 2 – G senza guarnizione

EN 1856/2 CANALE DA FUMO

↓

Parete semplice (non coibentato)

↓


T 200 - P1 – W – 2 – O (30) con guarnizione

T 600 – N1 – D – 2 – G – (600) senza guarnizione

↓

SE COIBENTATO LA DESIGNAZIONE SARA’ COME


Tel.: +39 (0) 45 8283811

Fax: +39 (0) 45 8266459


R.E.A. Vr 172116

18/19

BEZA S.p.A.

11. ISTRUZIONE PER LA

COMPILAZIONE DELLA TARGA


La targa del sistema camino va applicata sullo

stesso in posizione ben visibile e accessibile (per

esempio sul portello d’ispezione o sulla camera

raccolta ceneri).

Deve essere compilata dall’installatore e

contenere le seguenti informazioni:

- Designazione secondo la norma EN 1443;

- Diametro interno nominale del camino (in mm);

- Distanza minima da materiali combustibili (in

mm);

- Dati dell’installatore;

- Data dell’installazione.

Esempio di designazione (sistema camino)

EN 1443 – T200 – P1 – W – 2 – O(30) con

guarnizione

EN 1443 – T600 – N1 – D – 2 – G(75) senza

guarnizione

T= Temperatura nominale di esercizio.

P1= Classe di tenuta ai gas verificata a 200 Pa.


canne fumarie o vani tecnici aventi

pressione positiva rispetto l’ambiente.


canne fumarie o vani tecnici sia

internamente che esternamente all’edificio.

N1= Classe di tenuta ai gas verificata a 40 Pa per

camini con pressione negativa.

W/D= Classe di resistenza alla condensa (D=

secco; W= umido).

2= Classe di resistenza alla corrosione (Gas

metano, GPL e gasolio).

O/G= Classe di resistenza al fuoco da dentro (G=

si; O= no) e distanza minima dai materiali

combustibili espressa in mm.

BEZA S.p.A.




info@beza.it



Si dichiara che la seguente targa è

realizzata in Pe Argento.

Beza S.p.A.

Tel.: +39 (0) 45 8283811

Fax: +39 (0) 45 8266459


R.E.A. Vr 172116

19/19
