Immer die richtige Verbindung

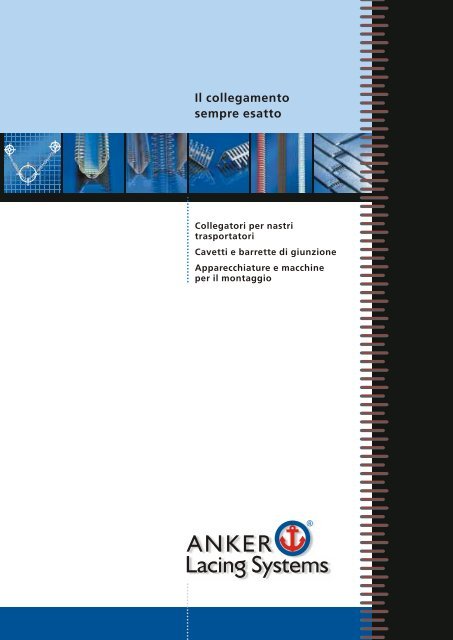

Il collegamento
sempre esatto
Collegatori per nastri
trasportatori
Cavetti e barrette di giunzione
Apparecchiature e macchine
per il montaggio

2
Perfettamente in forma
Il sistema di giunzione
ANKER per nastri
trasportatori
Forma del gancetto –
conforme
allo scopo di impiego
La geometria del
gancetto – perfetta
nel gioco
Per sottili materiali di
nastro:
il taglio della punta
Per l'impiego su moderni
nastri di trasporto e di processo
I nastri trasportatori provvedono ad un razionale flusso e ad
economici processi lavorativi nel campo dell'industria, della logistica
e dell'agraria. I presupposti sotto i quali vengono utilizzati i nastri di
trasporto sono raramente identici. I diversi tipi di costruzione dei
nastri e dei materiali dei nastri, come pure le differenti larghezze e
spessori dei nastri definiscono le elevate esigenze dei sistemi
meccanici di collegamento.
Il sistema di giunzione ANKER per nastri trasportatori è la risposta per
queste sfide. Il sistema è costituito da tre componenti: le giunzioni
ANKER per nastri trasportatori, i cavetti e le barrette di giunzione
come pure le apparecchiature e le macchine per il montaggio. Tutte
le componenti sono adattate con cura tra loro nei confronti di un
sistema. Da una decennale attività di intensivo sviluppo con le
utenze, installatori e fornitori di materiali sono risultati dei prodotti,
che definiscono oggi gli standard tecnici. Questo viene documentato
inoltre dai numerosi brevetti internazionali.
Nel nostro ricco programma potete trovare le soluzioni economiche
e di veloce realizzazione che sono adatte anche per i Vostri nastri
trasportatori.
Una geometria di gancetto pensata bene
per le più elevate prestazioni
Il sistema di collegatori ANKER per nastri trasportatori è composto
da quattro serie di collegatori.
• Giunto a gancetto in filo d'acciaio con guaina di carta
• Giunto a gancetto in filo d'acciaio con traversino in filo
d'acciaio saldato
• Giunto in nastro di acciaio e
• Giunto in plastica a spirale.
Ogni serie – ed all'interno della serie ogni variante – è adeguata
nella costruzione al tipo di impiego. L'ottimizzata geometria del
giunto comprende i seguenti valori fondamentali: Forma, spessore
del materiale, passo, lunghezza dei gambi in funzione del
diametro del cilindro, rapporto dei gambi tra loro, lunghezza delle
punte a secondo dello spessore del nastro e dell'angolo di
perforazione.

Taglio orizzontale della punta e
filo d'acciaio appiattito sui due lati
(serie 25, 30, 35, 40)
Il taglio orizzontale della punta, particolarmente impegnativo,
serve per piegare esattamente ed in questo modo per ancorare nel
nastro, le punte dei ganci – dopo aver perforato il nastro.
Il filo d'acciaio appiattito sui due lati, utilizzato da noi per la prima
volta, offre già dal 1967 tre vantaggi nella sua applicazione.
Elevato effetto di bloccaggio e stabilità trasversale dei singoli
gancetti. Ridotta ondulazione della giunzione. Il risultato: I nastri
possono venire chiusi velocemente – come con una cerniera
lampo.
Fino a quattro livelli di punta con giunti
tranciati (serie G)
La disposizione su quattro livelli delle punte dei giunti è stata
sviluppata da noi nel 1995 ed oggi è brevettata in tutto il mondo.
Questo sviluppo ha aumentato fino al 50% la stabilità della
giunzione con questi giunti particolarmente piatti e resistenti
all'abrasione.
Barrette e cavetti
Le barrette ed i cavetti ANKER vengono offerti in diversi materiali e
diametri adatti per il tipo di impiego.
Per la perfetta giunzione:
Presse idrauliche
Per una ottimale trasmissione di forza, una lunga durata di vita,
una giunzione meccanica facile da chiudere e perfetta dal punto
di vista ottico, i giunti devono venire pressati in modo geo-
metricamente perfetto. Questo significa che i gambi del giunto
devono essere disposti possibilmente in modo parallelo rispetto al
nastro e tra loro. Questo può venire riconosciuto sul giunto finito
dalla forma ad U degli occhielli del giunto. Le presse idrauliche
ANKER a comando elettronico garantiscono di ottenere una
giunzione ottimale:
• con pressione preliminare e principale liberamente
programmabile
• con ganasce pressatrici parzialmente riscaldabili
• con diametri variabili delle spine
• con ganasce pressatrici brevettate che trasferiscono la pressione
principale dal bordo del nastro alla zona delle punte
Ganci a filo con taglio
orizzontale delle
punte
Disposizione delle
punte fino a quattro
livelli
Barrette e cavetti –
per i diversi impieghi
Presse idrauliche
ANKER per ottimali
giunzioni
3

4
Con una tradizione che supera i 120 anni.
L'esperienza
L'edificio della ditta con
Amministrazione, Produzione e
Magazzino
Rosenfeld – presenta favorevoli
vie di comunicazione in un luogo
ameno
A destra, edificio originario della
ditta nel centro storico di
Rosenfeld
Dalla fucina per attrezzi alla
moderna Ditta di produzione
Fra le Alpi Sveve e la Foresta Nera si trova Rosenfeld dove la Ditta
Wilhelm Sülzle è stata fondata nel 1880. Dal 1999 firmiamo come
Walther Sülzle GmbH.
La fucina per attrezzi produceva all'inizio piccoli apparecchi in ferro
ed acciaio per il fabbisogno locale – di regola con lavoro manuale.
L'incipiente tecnicizzazione dell'agricoltura e dell'industria negli
Anni Venti spinse ben presto il titolare dell'azienda a commerciare
apparecchi e macchine agricole. Allora facevano parte della
gamma commerciale anche gancetti e collegatori per cinghie ed
apparecchi. Essi venivano utilizzati nell'industria e nell'agricoltura
per la giunzione di cinghie di trasmissione in cuoio.
Dal 1949 i giunti per nastri trasportatori ANKER e le appa-
recchiature di montaggio vengono prodotti ed esportati in proprio
e con successo in tutto il mondo. Il successo della nostra impresa
diviene chiaro anche in rapporto alla quantità delle espansioni
della Ditta.

Nel 1960 è avvenuto il trasferimento dal centro cittadino alla
nuova zona industriale „Ovest“. Negli anni 1974, 1985 e 1991 il
luogo di produzione è stato ampliato a tamburo battente. La Ditta
dispone oggi di più di 5.000 metri quadrati di superfici di
produzione e di magazzino. Gli uffici vendite e di amministrazione
sono disposti su ulteriori 800 metri.
Più di 50 anni di sviluppo produttivo e di processo sono
documentati in numerosi brevetti ed innovativi prodotti.
Già nel 1949 abbiamo realizzato i primi collegatori ANKER per
nastri trasportatori con filo di acciaio trasversale saldato. Dal 1969
produciamo una parte dei nostri giunti con taglio orizzontale della
punta e con filo di acciaio appiattito sui due lati.
Attraverso i metodi di produzione da noi stessi sviluppati ed agli
impianti di produzione, la nostra Ditta assicura un elevato livello di
qualità e rimane in continua flessibilità, a vantaggio dei nostri
clienti.
La ricezione
La nostra Amministrazione,
moderna ed efficiente
La nostra Produzione,
flessibile e produttiva
5

6
Su macchine speciali dalle grandi prestazioni
La produzione
Reparto di produzione con
macchine speciali per la
produzione di collegatori per
nastri trasportatori
Indipendente e flessibile: la
nostra produzione di utensili
ed apparecchiature
Erosione dei fili per la
massima precisione
nella fabricazione di
utensili
Dal filo di acciaio o dal nastro per produrre
Collegatori per nastri trasportatori
Le materie prime principali nella produzione sono filo in acciaio e
nastro di precisione inossidabile. Per questi materiali richiediamo
gli standard di qualità più elevati. La composizione del materiale, le
dimensioni, la resistenza alla trazione e la dilatazione: tutto questo
è esattamente specificato. Al riguardo poniamo dei limiti molto
stretti – così stretti, che i valori delle norme DIN vengono superati.
La qualità del materiale viene conformata al tipo di impiego dei
futuri collegatori per nastri trasportatori. Su macchine speciali, che
nella maggior parte dei casi sono state sviluppate e costruite da
noi, vengono prodotte le singole serie di collegatori. Ogni singolo
nastro di collegatori è sottoposto a dei severi controlli di qualità,
nei quali vengono sottoposti ad esame continuo più criteri.
Le prestazioni della nostra produzione fanno in modo che ogni
commissione venga soddisfatta con una puntuale fornitura.
Costruzioni di apparati, utensili e dispositivi
– tutto di nostra produzione
Le apparecchiature di montaggio e le presse vengono realizzate nel
proprio reparto di costruzione apparati. Le singole componenti
delle apparecchiature vengono realizzate sulle più moderne
macchine a CNC. Singole componenti per le macchine ed i pettini
universali vengono sottoposte in parte ad elettroerosione a filo.
Tutti i dispositivi di produzione vengono montati e manutenzionati
nel nostro reparto costruzione utensili e dispositivi. Questo ci rende
flessibili ed indipendenti nei confronti die fornitori.

Le qualità dei materiali per
i collegatori ANKER per nastri trasportatori
acciaio, nudo
acciaio, zincato
acciaio, zincato a elevata resistenza all'abrasione
Materiale inossidabile 1.4016,
resistente alla corrosione, resistente all'abrasione, magnetico
Materiale inossidabile 1.4401,
Materiale inossidabile 1.4404,
eccellente resistenza alla corrosione e resistente
all'abrasione, antimagnetico
Hastelloy C4, con la più elevata resistenza agli acidi ed alle
soluzioni alcaline, eccellente resistenza all'abrasione
Inconel 600, eccellenti proprietà di idrolisi
Monel 400, eccellente resistenza all'acqua marina
7

8
Per un collegamento, che mantiene
qualità ed assistenza
La qualità CAD
inizia già dalla
produzione
Verfica della geometria
sulla apparecchiatura
di proiezione
Ogni fila di gancetti
viene controllata
prima di essere
imballata
Resistenza all'abrasione
tramite collaudi
continuati con
moderne macchine di
controllo
Il sistema ben ponderato – presupposto per
giunzioni durature
Con i sistemi di giunzione per nastri trasportatori ANKER, tutte le
componenti sono adattate tra loro. I materiali, la geometria del
collegatore, il dispositivo di montaggio e la forma finale del
collegamento. Ogni dettaglio è significante per la funzione
complessiva del „Collegatore per nastro trasportatore”. La nostra
qualità inizia già nella costruzione.
La specificazione è l'inizio di una trasparente
produzione
La qualità inizia al momento dell'acquisto delle materie prime. Una
accurata scelta dei nostri fornitori ed i complessi controlli di
ingresso dei prodotti per tutti i materiali grezzi, sono una
componente importante per la nostra assicurazione di qualità. Una
documentazione completa dei materiali lavorati ci permette di
correlare ancora dopo anni una particolare fornitura di materiale
grezzo ad un prodotto finito. Il complessivo processo di produ-
zione rimane in questo modo trasparente.
Team di collaboratori con esperienza,
motivati e qualificati
Collaboratori con grande esperienza ed altamente qualificati
garantiscono la qualità e la produttività nei singoli reparti.
Con continui perfezionamenti sono sempre aggiornati su ogni
miglioria della tecnica. Inoltre ogni nostro collaboratore conosce
perfettamente l'esigenza di ottima qualità richiesta dalla ditta e
partecipa al conseguimento di risultati ottimali.
La produzione con un triplo controllo
Noi sappiamo quanto sia importante ogni dettaglio, per questo
controlliamo la nostra qualità. Continuamente. Più volte. In
accompagnamento alla produzione. Dei controlli campione sul
proiettore di profilo ci danno la sicurezza di una esatta geometria
dei gancetti. Con prove di pressione sui diversi materiali del nastro
verifichiamo in modo continuo la funzione complessiva. E con il
100% di controllo visivo facciamo in modo che pervengano alla
consegna solo dei perfetti sistemi di collegamento. Con collegatori
in allineamento perfetto.

Collaudi pratici per collegamenti duraturi
I collegamenti per i nastri trasportatori sono sottoposti necessaria-
mente ad usura. Il nostro obiettivo è di limitare ad un valore
minimo questa usura. In collaudi continuati verifichiamo la resis-
tenza statica e dinamica del collegamento come anche la
resistenza all'abrasione del collegatore. Le esperienze acquistate
con questi collaudi, trovano attenzione al momento della costru-
zione, della scelta dei materiali e della produzione.
In tutto il mondo preparati partner
commerciali
I collegatori per nastri trasportatori ANKER collegano i nastri tras-
portatori in molti svariati settori, p.e. nell'industria alimentare,
nell'industria della lavorazione del tabacco, nell'industria ittica,
nell'industria del legno, nell'industria per i filtri a nastro, nell'in-
dustria della carta, dei cartoni e della stampa, nell'industria delle
macchine per lavanderie, negli impianti di trasporto delle poste e
del servizio pacchi, nell'agricoltura e dappertutto dove sono in
movimento degli impianti di trasporto a nastro. La vendita avviene
direttamente oppure tramite il costruttore dei nastri oppure
tramite un rivenditore tecnico particolarmente specializzato.
Elevate capacità di fornitura
Nei nostri ampi magazzini abbiamo sempre a disposizione tutti i
più comuni collegatori ANKER per nastri trasportatori. Grazie alla
nostra posizione geografica centrale e dotata di buone vie di
comunicazione, nel centro dell'Europa, i nostri prodotti perven-
gono ai nostri clienti nel percorso più breve. Nel rispetto dei
termini di consegna e velocemente.
Una completa consulenza per il giusto
collegamento
ANKER offre una completa gamma di vari collegatori per nastri
trasportatori – adeguata al materiale di nastro che deve venire
collegato. Nella scelta i nostri clienti ricevono la nostra consulenza.
Immediatamente al telefono. Oppure sul posto in modo perso-
nale. Dall'esame del tipo di impiego, del materiale del nastro e del
diametro dei rulli indichiamo tutte le possibilità. Adattate per un
ottimale rapporto prezzo-resa.
Controllo della
resistenza all'abrasione
di vari collegatori
e tipi di materiali
Sempre a magazzino:
più di 1200 articoli
Sala di formazione
Posizionata nel centro
dell'Europa: la sede
della ditta a Rosenfeld
9

10
Varietà di programma
Collegatori ANKER per
nastri trasportatori
Serie #25
Serie #30
Collegatori ANKER per nastri trasportatori
Gancetti con guaina di carta
Sono adatti per molti tipi di nastro e per spessori di nastro fino a
ca. 10 mm. I singoli gancetti si agganciano attraverso 6 punti in
cartonato stabile, che si lascia facilmente tagliare nella lunghezza
voluta. La guaina di carta ha in un primo tempo la funzione di
distanziatore durante il trasporto ed il montaggio. Con la per-
forazione delle punte del gancetto nel materiale del nastro, la
guaina di carta prende carico ha la funzione di guida per il
gancetto. Essa viene allontanata solo dopo l'operazione di
pressione preliminare risp. definitiva.
Serie #25
È specialmente adatta per l'impiego in nastri molto sottili, p.e.
nelle macchine da stampa, nelle macchine per lavanderia e negli
impianti con nastri rivestiti con PTFE.
Diametro del filo 0,62 mm; passo 1,70 mm; accoppiati per nastri
stretti da 10 a 115 mm. di larghezza in strisce da 150 e 300 mm.
di lunghezza; spessore nastro fino a 2,8 mm; a partire da 25 mm
di diametro cilindro, taglio orizzontale delle punte, filo d'acciaio
appiattito sui due lati.
Serie #30
È specialmente adatta per l'impiego in nastri molto sottili, p.e. filtri
a nastro e negli impianti con nastri rivestiti con PTFE.
Diametro del filo 0,80 mm; passo 2,54 mm; lunghezza strisce dei
gancetti 150 e 300 mm; spessore nastro fino a 2,5 mm; a partire
da 50 mm di diametro cilindro; taglio orizzontale delle punte, filo
d'acciaio appiattito sui due lati.
Serie #35
È specialmente adatta per l'impiego in nastri mediamente pesanti
in filtri a nastro.
Diametro del filo 0,90 mm; passo 2,54 mm; lunghezza delle strisce
dei gancetti 300 mm; spessore nastro fino a 3,0 mm; a partire da
50 mm di diametro cilindro; taglio orizzontale della punta, filo
d'acciaio appiattito sui due lati.

Serie #40
Trova un vario impiego p.e. nei filtri a nastro, cinghie per
mangano, cinghie per cartone ondulato.
Diametro del filo 1,00 mm; passo 3,175 mm; in lunghezza delle
strisce dei gancetti in base alla larghezza dei nastri, come pure da
150 e 300 mm; spessore nastro fino a 5,6 mm; a partire da 50
mm di diametro cilindro; taglio orizzontale delle punte, filo
d'acciaio appiattito sui due lati.
Serie #2 - #7
Trova un vario impiego nell'industria, nell'agricoltura e nella
logistica.
Diametro del filo 1,20 mm (#2 und #3) e 1,38 mm (#4-#7); passo
3,67 mm; lunghezza delle strisce dei gancetti 300 mm; spessore
nastro fino a 10,0 mm; a partire da 50 mm di diametro cilindro.
Serie AP
Sviluppata in modo speciale per l'impiego nelle cinghie per
cartone ondulato.
Diametro del filo 1,20 mm; passo 3,67 mm; lunghezza delle
strisce dei gancetti 300 mm; spessore nastro fino a 10,0 mm; a
partire da 100 mm di diametro cilindro.
Serie #40
Serie #2 - #7
Serie AP
11

12
Varietà di programma
Collegatori ANKER per
nastri trasportatori
Serie A30
Serie A34 – A36
Collegatori ANKER per nastri trasportatori
Gancetti a filo di acciaio su filo trasversale
Danno dei buoni risultati da più di 50 anni in funzione di
„Gancetti di sicurezza” nelle cinghie di trasmissione e nei nastri
trasportatori. Il filo trasversale saldato stabilizza la zona di
collegamento ed impedisce una rottura di singoli gancetti. È
particolarmente adatto per l'impiego in nastri per l'agricoltura e
per l'industria alimentare.
Serie A30
È specialmente adatta per l'impiego in nastri molto sottili p.e. filtri
a nastro e negli impianti con nastri rivestiti con PTFE.
Diametro del filo 0,80 mm; passo 2,54 mm; lunghezza strisce 300
e 600 mm; spessore nastro fino a 2,5 mm; a partire da 50 mm di
diametro cilindro.
Serie A34
È specialmente adatta per l'impiego in cinghie e per nastri molto
sottili, p.e. nell'industria per lavanderie.
Sezione filo 0,90 x 0,50 mm; passo 2,54 mm; lunghezza strisce a
partire da 35 mm. adattati alla larghezza del nastro; spessore
nastro fino a 2,0 mm; a partire da 50 mm di diametro cilindro.
Serie A35
È specialmente adatta per l'impiego in nastri molto sottili.
Sezione filo 0,90 x 0,60 mm; passo 2,54 mm; lunghezza strisce
150, 300 e 600 mm; spessore nastro fino a 2,0 mm; a partire da
50 mm. di diametro cilindro.
Serie A36
È specialmente adatta per l'impiego in una gamma di spessori di
nastro molto ampia, p.e. filtri a nastro e negli impianti con nastri
rivestiti con PTFE.
Sezione filo 0,90 x 0,70 mm; passo 2,54 mm; lunghezza strisce
300 e 600 mm; spessore nastro fino a 4,0 mm; a partire da 25 mm
di diametro cilindro.

Serie A40
Trova un vario impiego p.e. nei filtri a nastro, cinghie per mangano,
cinghie per cartone ondulato.
Diametro del filo 1,00 mm; passo 3,175 mm; lunghezza strisce 300
e 600 mm, lunghezze speciali fino a 1,50 metri; spessore nastro fino
a 4,0 mm; a partire da 50 mm di diametro cilindro.
Serie A2 – A7
Trova un vario impiego nell'industria, nell'agricoltura e nella
logistica.
Diametro del filo 1,20 mm (A2 – A3) e 1,38 mm (A4 – A7); passo
3,67 mm; lunghezza strisce 300 e 600 mm, lunghezze speciali fino a
2,5 metri; spessore nastro fino a 10,0 mm; a partire da 50 mm di
diametro cilindro.
Collegatori ANKER in nastro
d'accaio per nastri trasportatori
G 00 – G 006
In particolare per l'impiego in impianti trasportatori ad asportazione
continua, dove vengono privilegiati collegamenti particolarmente
piatti.
Spessore materiale 0,50 e 0,75 mm; passo 4,00 mm; lunghezza
strisce 300, 600, 900, 1200 e 1500 mm. o adattato nella lunghezza
alla larghezza del nastro; spessore nastro fino a 3,0 mm, a partire da
un diametro di cilindro di 20 mm.
Serie A40
Serie A2 – A7
Serie G
13

14
Varietà di programma
Collegatori ANKER per
nastri trasportatori
Collegatori a cerniera
ANKER G 15 - G 65
Collegatori ANKER a sei denti
SS 200 - SS 207
Cuciture spiraliforme
ANKER in plastica
Collegatori a cerniera ANKER per cinghie
All'interno della serie G sono a disposizione collegatori a cerniera per
cinghie, che vengono utilizzati particolarmente per giuntare cinghie
di trasmissione in agricoltura, poiché spesso non è a disposizione
alcun apparecchio pressatore.
Materiale: Acciaio
Per nastri e cinghie da 3,00 fino a 12,50 mm. di spessore.
Collegatori ANKER a sei denti
Della serie G fanno parte anche i collegatori a sei denti , che vengono
utilizzati per rappezzare strappi longitudinali e trasversali in cinghie e
nastri trasportatori.
Materiale: Acciaio
Questi collegatori sono adatti per rapide riparazioni di nastri
trasportatori da 4 a 21 mm.
Cuciture spiraliformi ANKER in plastica
Le cuciture spiraliformi ANKER vengono utilizzate con successo
principalmente nell'industria alimentare e negli scanners per bagagli
negli aeroporti.
Qui sono necessarie, per varie ragioni, le giunzioni facilmente
apribili.
Per ragioni igieniche, oppure per esigenze specifiche dell'impianto,
debbono essere impiegate giunzioni completamente in materiale
sintetico, ed in parte anche qualità FDA.
Sono fornibili nastri a spirale qualità FDA specialmente nell'impiego
nel settore alimentare e nastri a spirale in PEEK nell'impiego con
nastri ad alta temperatura (non adatti per l'impiego con contatto
diretto con generi alimentari).
I nastri a spirali sono fornibili in diverse esecuzioni, con nastro singolo
oppure con nastro doppio, e con spirali di diverse grandezze.
Sono fornibili in lunghezze da 3,10 a 30 metri; a partire con diametro
di cilindro da 10 mm.

Cavetti ANKER
I cavetti sono una componente importante per un collegamento di
elevata qualità. Essi contribuiscono per una elevata prestazione di
scorrimento del collegamento. Noi forniamo i cavetti in diversi
materiali, a secondo del campo e del tipo di impiego.
Acciaio rivestito in nailon (NST): Nucleo in acciaio per molle con
guaina in nailon a bassa usura, relativamente rigido e ben inseribile.
Inossidabile con rivestimento in nailon (NSS): Nucleo in acciaio
inossidabile materiale 1.4401 con guaina in nailon a bassa usura,
relativamente rigido e quindi ben inseribile, per applicazioni in
atmosfera corrosiva.
Cavetto in acciaio rivestito in nailon (NC): Nucleo in treccia di
acciaio con guaina in nailon a basso grado di usura, per nastri a
conca e rulli fortemente ingombranti.
Cavetto inossidabile con rivestimento in nailon (NCS): come
NC, ma con nucleo in treccia di acciaio inossidabile.
Cavetto di raccordo in perlon (NK): Esente da corrosione, buone
caratteristiche lubrificanti, per nastri con bassa sollecitazione a
trazione.
Filo in acciaio inossidabile (SS) e filo in acciaio inossidabile
zigrinato (CSP): per molti impieghi, soprattutto per collegatori per
nastri trasportatori della serie G, G 00 - G 006.
Cavettti ANKER
15

16
Varietà di programma
Apparecchiature ANKER
per il montaggio
Mediante l'esatta
guida delle ganasce
mobili...
... la pressione di
contatto viene
trasmessa in modo
uniforme su tutta la
larghezza delle
ganasce…
… nella zona delle
punte delle ganasce
(ganasce pressatrici
brevettate)
Presse ANKER idrauliche
Per montare nel migliore dei modi il collegatore ANKER per nastri
trasportatori utilizzate le nostre presse ANKER sviluppate appo-
sitamente per questo scopo. Tramite apparecchiature supplementari
ricambiabili e pettini universali possono venire lavorati con questo
modello quasi tutti i collegatori ANKER per nastri trasportatori.
Le ganasce brevettate garantiscono, che la pressione di contatto
massima non venga applicata al bordo del nastro, ma nella zona
delle punte dei gancetti. Anche nel caso di nastri sottili, tramite la
scelta del diametro della spina può venire realizzata la forma a U
degli occhioli dei collegatori.
Su richiesta forniamo alcuni modelli delle nostre presse con delle
ganasce di pressa riscaldabili. Queste apparecchiature sono parti-
colarmente adatte per la giunzione di nastri di trasporto in materiale
sintetico. I collegatori vengono riscaldati fino alla punta del gancetto
e penetrano in questo modo più facilmente nel nastro. Tramite la
pressione viene trasmesso il calore sul nastro. In questo modo
vengono compensate eventuali tensioni ed ondulazioni che si
presentano.
Le presse elettroidrauliche sono equipaggiate con una unità di
comando PLC. Funzioni come pressione di contatto preliminare e
principale, tempo di permanenza ed event. temperatura delle
ganasce di pressione possono venire programmate liberamente
tramite un menu e possono venire memorizzate su dei tasti di
funzione.
Delle impostazioni fino a quattro diversi tipi di nastro possono in
questo modo venire selezionate attraverso i tasti di funzione.
In questo modo non viene lasciato nulla al caso. Per ciascun
collegamento viene garantita una costante qualità. I collegatori
ANKER per nastri trasportatori si chiudono facilmente ed in modo
pulito come una cerniera lampo.

Le presse ANKER della serie ARK e AMK sono da preferire, se
devono venire montati prevalentemente gancetti con guaina di carta
fino a 300 mm di lunghezza di striscia.
Il modello AMK 400 possiede un corpo in ghisa particolarmente
rigido, con guide delle ganasce mobili rinforzate. Questa macchina è
concepita particolarmente per l'impiego in fabbrica. La pressione di
contatto massima è di 20 kN. Può venire fornita con aggregato
elettroidraulico integrato o separato con tubo flessibile e raccordo.
I modelli ARK 150 e ARK 200 sono presse per riparazioni per
l'impiego mobile e stazionario. La pressione di contatto massima è di
6 risp.10 kN. Può venire fornita con pompa a pedale a due stadi,
pompa idropneumatica o anche con aggregato elettroidraulico
separato.
Apparecchi supplementari ANKER per ARK e serie AMK con
zona di raccordo per il montaggio del collegatore su nastri larghi. In
questo modo si evitano scalini nella giunzione.
La pressa ANKER della serie ARU e AMU possono venire utilizzate
in modo universale per gancetti con guaina di carta, gancetti con filo
trasversale saldato e collegatori della serie G in lunghezze di striscia
fino a 1500 mm.
I modelli AMU 4000 e AMU 6000 hanno un corpo in ghisa
particolarmente rigido, con guide delle ganasce mobili rinforzate. La
pressione di contatto massima è di 20 kN.
La AMU 6000 è equipaggiata con ganasce riscaldabili. Può venire
fornita con un aggregato elettroidraulico installato.
I modelli ARU 2000 e ARU 3000 sono adatti per piccole ditte e per
l'impiego mobile. La pressione di contatto massima è di 10 kN. La
ARU 3000 è equipaggiata con ganasce riscaldabili.
Può venire fornita con pompa a pedale a due stadi, pompa
idropneumatica o anche con aggregato elettroidraulico installato o
separato (nel caso della ARU 3000 è obbligatorio).
Pettini universali ANKER per la serie ARU/AMU sono disponibili
nelle lunghezze da 600 a 1500 mm. Per il montaggio del collegatore
su nastri più larghi ogni pettine è provvisto di una zona di raccordo.
In questo modo si evitano scalini nella giunzione.
AMU 4000 / AMU 6000
ARU 2000
AMK 400
ARK 150 / ARK 200
17

18
Pressette ANKER
Varietà di programma
Presse ANKER ...
Pompa idraulica ANKER HP 500
e Aggregato idraulico HP 1000
Apparecchi collegatori ANKER a
rullo
Pompe idrauliche ed aggregati idraulici
ANKER
Pompa a pedale a due stadi ANKER HP 500 con pressione di
contatto regolabile a risoluzione continua, completa di tubo
flessibile per alta pressione, raccordo rapido e manometro.
Pompa idropneumatica ANKER HP 750, completa di tubo
flessibile per alta pressione, raccordo rapido, manometro e pressione
di contatto regolabile tramite gruppo condizionatore.
Pompa a motore ANKER HP 1000 è un robusto aggregato
idraulico compatto per l'idraulica di bloccaggio. È semplice da
servire, non presenta inconvenienti, facile nella manutenzione. A
scelta montaggio diretto alla macchina o viene collegata con tubo
flessibile e raccordo rapido. Può venire fornita in diverse varianti di
tensione.
Apparecchi collegatori ANKER a rulli
Con gli apparecchi collegatori ANKER a rulli possono venire montati
in modo veloce e pulito tutti i collegatori ANKER per nastri
trasportatori (ad esclusione della serie #25). Sono disponibili nelle
larghezze 350, 600, 900, 1200 e 1500 mm. È possibile il collega-
mento di nastri maggiori della larghezza dell'apparecchiatura.
Pressette ANKER
Le Pressette ANKER da usare con la morsa possono venire fornite
per tutti i collegatori per nastri trasportatori e possono venire
applicate in ogni morsa stabile. Le pressette da usare con la morsa
non hanno alcuna zona di raccordo e per questo motivo possono
venire utilizzate solo per nastri fino ad una larghezza di appa-
recchiatura (120 - 250 mm).
L' apparecchiatura a leva per collegatore ANKER LL25-50 è
adatta per il collegamento di cinghie per lavanderie fino ad una
larghezza di 50 mm ed è adatta esclusivamente per i nostri gancetti
#25 e #25SP.
Le pinze ANKER possono venire fornite per le serie 25, 30, 40 e G.
Esse sono adatte per il collegamento di cinghie della larghezza fino a
50 mm.

Ulteriori prodotti ANKER
Cavetti speciali ANKER rossi e gialli sono particolarmente adatti
per l'impiego nell'industria della carta e del cartone. Nomex e cavetti
in acciaio-Nomex vengono utilizzati prevalentemente nel campo
delle alte temperature.
Sono disponibili in rotoli da 50, 100 e 250 metri o come cavetti fissi
con filo precursore per infilaggio e con tubetto di accoppiamento
adatto alla rispettiva larghezza di nastro.
Spirali ANKER sono disponibili in diversi formati in poliestere
(qualità FDA) colore bianco per l'impiego nell'industria alimentare e
bianco/rosso nell'industria di carta e cartone. Inoltre sono fornibili
spirali in PEEK e spirali in treccia d'acciaio inossidabile con guaina in
poliamide per l'impiego ad alte temperature.
Nastri a sezione centrale cava ANKER sono disponibili in diversi
formati in poliestere, poliestere/Kevelaer e Nomex.
I fili di cucitura adesivi ANKER con guaina speciale, impediscono
l'apertura della cucitura, anche se dei singoli punti sono
danneggiati.
Disponibili come fili in poliestere (MARA 15/4) e come fili Nomex
(SALTA 20/3) per il settore delle alte temperature.
Collante ANKER per sigillare le parti terminali dei nastri nella zona
di collegamento nel caso di cinghie in cotone per lavanderie.
Disponibile in confezioni da 0,5 litri, ad asciugatura rapida (QDTB) o
difficilmente infiammabile (NFTB).
I taglianastri sono disponibili in diversi modelli fino a 1500 mm di
larghezza di nastro.
... e Accessori
Cavetti speciali ANKER
Cavetti fissi ANKER
con filo precursore,
tubetto di
accoppiamento,
cavetto
Spirali in plastica
ANKER
19

Walther Sülzle GmbH
Leidringer Straße 40- 42
D -72348 Rosenfeld
Tel. +49 -74 28 -94 05 - 0
Fax +49 -74 28 -94 05 - 260
e-mail: info@suelzle.de
www.suelzle.de
© Copyright Walther Sülzle GmbH.
E’ vietata la riproduzione, anche parziele,
salvo autorizzazione della società.
®
® ®
ANKER , ANCHOR , e ANKER Lacing Systems sono
marchi registrati della Walther Sülzle GmbH
