ISO 9001 - Cert. n° 0545/4
Aerotermi
Termostrisce radianti
Ventilconvettori
Unità trattamento aria
Canne fumarie
Carisma
Condizionamento

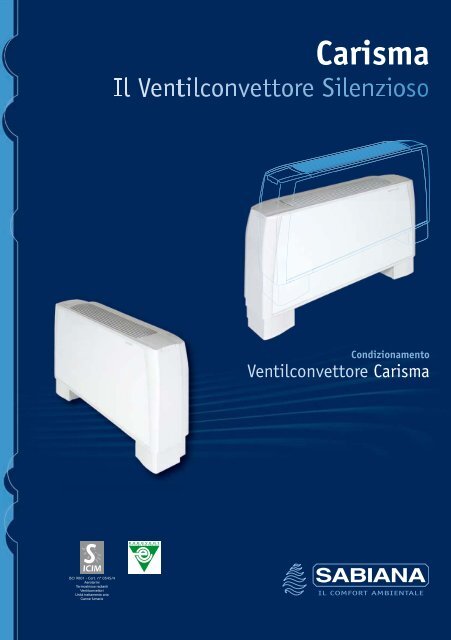

Ventilconvettore Carisma

INDICE
Caratteristiche costruttive
dei principali componenti Pag. 4
Versioni Pag. 5
Dimensioni,
Pesi e Contenuti acqua Pag. 6
Certificazioni EUROVENT Pag. 10
Limiti di funzionamento Pag. 13
Tabelle di resa Pag. 14
Tabella coefficienti di correzione Pag. 24
Perdite di carico lato acqua Pag. 25
Accessori Pag. 26
Filtro CRYSTALL Pag. 33
Comandi Pag. 40
Sistema di regolazione wireless
FreeSabiana Pag. 48
Unità con telecomando
a raggi infrarossi Pag. 50
Sabiana partecipa al programma Eurovent di certificazione delle prestazioni dei ventilconvettori.
I dati ufficiali a cui riferirsi sono pubblicati sul sito Eurovent (www.eurovent-certification.com).
Le prestazioni misurate sono:
Capacità di raffrescamento totale alle seguenti condizioni:
- temperatura acqua +7°C (entrata) +12°C (uscita)
- temperatura aria +27°C b.s. +19°C b.u.
Capacità di riscaldamento (imp. a 2 tubi) alle seguenti condizioni:
- temperatura acqua +50°C (entrata)
- temperatura aria +20°C
- portata acqua uguale a quella della prova di raffrescamento
INTRODUZIONE
Carisma è il risultato di un grande impegno di energie e risorse,
avente l’obiettivo di offrire un prodotto all’avanguardia in termini
di design, prestazioni, silenziosità, consumo e funzionalità. Offerto
con ventilatore centrifugo o con ventilatore tangenziale, viene
proposto in cinque versioni differenti, a parete o soffitto, in vista o
ad incasso, con una gamma molto versatile certificata dal Marchio
Eurovent.
Tutti i modelli hanno gruppi ventilanti con consumi elettrici particolarmente
ridotti (sino al 40% in meno della serie precedente)
e con la possibilità di poter essere collegati scegliendo tre tra sei
differenti velocità di rotazione.
Nel caso di impianti a quattro tubi con bassa temperatura dell’acqua
calda, un’innovativa batteria addizionale a due ranghi
consente ottimi rendimenti e corrette temperature di uscita dell’aria.
Su richiesta è possibile montare un particolare filtro elettronico
brevettato, classificato in classe D secondo la norma UNI 11254,
con prestazioni analoghe alle prestazioni iniziali di un tradizionale
filtro meccanico certificato in classe F9 secondo la norma
UNI UN EN 779.
Una serie completa di dispositivi
di regolazione e controllo,
tra cui un innovativo sistema
wireless (senza fili) brevettato,
permette di ottenere
la corretta temperatura ambiente
in tempi molto rapidi
e con un investimento assolutamente
proporzionale alle
prestazioni, al comfort ed alla
precisione di misura che si
desidera.
Completano il prodotto tutti
gli gl accessori normalmente pre-
visti in un impianto im con ventilconvettori,
quali, per citare solo i ppiù
p comuni, molteplici tipologie
di valvole di regolazione, robusti piedini p
di appoggio, pannello
posteriore di copertura per installazione su
vetrata, resistenza elettrica
aggiuntiva, pompa ausiliaria di evacuazione condensa, serranda presa aria esterna,
condotti e bocchette di ripresa e mandata per installazioni ad incasso.
Capacità di raffrescamento sensibile alle seguenti condizioni:
- temperatura acqua +7°C (entrata) +12°C (uscita)
- temperatura aria +27°C b.s. +19°C b.u.
Capacità di riscaldamento (imp. a 4 tubi) alle seguenti condizioni:
- temperatura acqua +70°C (entrata) +60°C (uscita)
- temperatura aria +20°C
Assorbimento del ventilatore Perdita di pressione lato acqua Potenza sonora ponderata

Serie CRC con ventilatore centrifugo
Prevede 9 grandezze (da 105 a 1500 m 3 /h) e 5 versioni (a parete e a soffitto, in vista e da incasso),
ciascuna dotata di batterie di scambio termico a 3 o 4 ranghi e con la possibilità di aggiungere
una batteria ad 1 o 2 ranghi per gli
impianti a quattro tubi.
È la gamma più completa, perfettamente adatta
a soddisfare ogni esigenza di climatizzazione
di ambienti di lavoro quali uffici, negozi,
ristoranti e di camere d’albergo con installazioni
canalizzate con perdite di carico sino a
40 Pa.
Versione SEC
con mobile interamente in acciaio
La serie SEC è identica alla serie CRC ma ha un design
più tradizionale, essendo il mobile di copertura realizzato
interamente in acciaio zincato a caldo e verniciato, ad
esclusione della griglia di mandata anch’essa in materiale
sintetico (ABS).
Griglia di mandata monoblocco in ABS:
bellissimo design e grande robustezza
3

Serie CRC
Caratteristiche costruttive dei principali componenti
Mobile di copertura
È composto da robuste spalle laterali in materiale sintetico antiurto (ABS) e da una sezione frontale in lamiera d’acciaio
zincata a caldo e preverniciata. La griglia di mandata dell’aria, in materiale sintetico, è di tipo reversibile ad
alette fisse ed è posizionata sulla parte superiore.
Colori standard:
Spalle laterali e griglia di mandata dell’aria: Pantone Cool Grey 1C (grigio chiaro)
Sezione frontale: RAL 9003 (bianco)
Altri colori su richiesta, per quantità adeguate e con sovrapprezzo.
Struttura interna portante
In lamiera zincata composta da due spalle laterali e da una parete posteriore isolate con materassino a cellule chiuse.
Filtro
Rigenerabile in polipropilene a nido d’ape.
Il telaio, in lamiera zincata, è inserito in guide fissate sulla struttura interna che permettono una facile estrazione.
Una copertura frontale del filtro, in materiale plastico dello stesso colore della griglia di mandata, evidenzia la presenza
dello stesso.
Gruppo ventilante
Costituito da ventilatori centrifughi a doppia aspirazione, particolarmente silenziosi, con giranti in alluminio o materiale
plastico bilanciate staticamente e dinamicamente, direttamente calettate sull’albero motore.
Motore elettrico
Di tipo monofase, a sei velocità di cui tre collegate, montato su supporti elastici antivibranti e con condensatore
permanentemente inserito, protezione termica interna a riarmo automatico, grado di protezione IP 20 e classe B.
Le velocità collegate in fabbrica sono quelle indicate con “MIN, MED e MAX” nelle tabelle che seguono.
Batteria di scambio termico
È costruita con tubi di rame ed alette in alluminio fissate ai tubi con procedimento di mandrinatura meccanica.
La batteria principale e l’eventuale batteria addizionale sono dotate di due attacchi Ø 1/2” gas femmina.
I collettori sono corredati di sfoghi d’aria e di scarichi d’acqua Ø 1/8” gas.
Lo scambiatore non è adatto ad essere utilizzato in atmosfere corrosive o in tutti quegli ambienti in cui si possano
generare corrosioni nei confronti dell’alluminio.
Le batterie sono di tipo reversibile: il lato degli attacchi può perciò essere invertito in fase di montaggio in
cantiere.
Bacinella raccolta condensa
In materiale plastico, realizzata a
forma di L e fissata alla struttura
interna.
Il tubo di scarico condensa
è Ø 15 esterno.
Comandi ed Accessori
Vedi pagina 62.
4

Serie CRC
Versioni
MV
Mobile Verticale – Installazione Verticale
MO-MVB
Mobile Verticale Basso – Installazione Verticale
IV-IO
Incasso Verticale
100 (min.)
100 (min.)
MV
Mobile Verticale – Installazione Orizzontale
NOTA: la versione MV può essere installata orizzontalmente
lasciando minimo 100 mm di spazio libero per la
ripresa.
MO-MVB
Mobile Orizzontale
IV-IO
100
Incasso Orizzontale
5

Serie CRC
Dimensioni, Pesi e Contenuti acqua
6
530
630
530
100
ATTACCHI IDRAULICI
A
A
A
A
Batteria a 3 o 4 ranghi
O
T
N
37
M
Ø 1/2" F
H
B
230
Ø 15
esterno
MV
B
170
MO-MVB
B
170
71 44 125 133
100
71 44 125 133
158 C
158
Piedini non inclusi (accessorio)
158 C
158
Batteria addizionale di riscaldamento
(1 rango o 2 ranghi)
S
321 T
R
Ø 1/2" F
P
H
B
230
Ø 15
esterno

Serie CRC
Dimensioni, Pesi e Contenuti acqua
Dimensioni (mm)
MODELLO
A
B
C
H
M
N
O
P
R
S
T
V
Z
Pesi (kg)
MODELLO
3
3+1
3+2
4
4+1
Ranghi Ranghi
MODELLO
3
4
+1
+2
Peso unità imballata
1 2 3 4 5 6 7 8 9
14
15
15
14
15
1 2 3 4 5 6 7 8 9
0,5
0,7
0,2
0,4
670
225
354
205
145
260
460
185
105
475
55
260
720
16
19
22
18
21
0,6
0,8
0,2
0,4
21
27
33
24
29
Contenuti acqua (litri)
0,9
1,3
0,3
0,6
600
770
225
454
205
145
260
460
185
105
475
55
260
820
22
28
34
25
30
0,9
1,3
0,3
0,6
24
30
36
27
32
1,3
1,7
0,4
0,8
985
225
669
205
145
260
460
185
105
475
55
260
1035
25
31
37
28
33
1,6
2,2
0,5
1,0
UNITÀ IMBALLATA
1 2 3 4 5 6 7 8 9
30
37
44
34
40
1,7
2,4
0,5
1,0
985
225
669
205
145
260
460
185
105
475
55
260
1035
39
47
55
45
52
1,9
2,8
0,6
1,2
40
48
56
46
54
1,9
2,8
0,6
1,2
1200
225
884
205
145
260
460
185
105
475
55
260
1250
Peso unità non imballata
1 2 3 4 5 6 7 8 9
13
14
14
13
14
Z
14
17
20
16
19
1200
225
884
205
145
260
460
185
105
475
55
260
1250
18
24
30
21
26
19
25
31
22
27
V
1415
225
1099
205
145
260
460
185
105
475
55
260
1465
21
27
33
24
29
22
28
34
25
30
1415
255
1099
235
170
270
450
210
110
465
85
290
1465
26
33
40
30
36
35
43
51
41
48
1415
255
1099
235
170
270
450
210
110
465
85
290
1465
36
44
52
42
50
7

Serie CRC
Dimensioni, Pesi e Contenuti acqua
8
511
D
22 22
100
12 12
150 F
10
D
E*
12 12
Bacinella raccolta condensa (optional)
D
E*
12 12
ATTACCHI IDRAULICI
Batteria a 3 o 4 ranghi
O
U
N
37
M
Ø 1/2" F
H
G
230
Ø 15
esterno
IV-IO Installazione Verticale
29
17 119*
119*
17
133 125 44 71
153
153
H
G
H
230
Ø 15
esterno
IV-IO Installazione Orizzontale
230
71 44 125 133
10
*
G
Ø 15 esterno
*
F
Sezione di mandata = E x 119 mm
Sezione di mandata = E x 119 mm
Batteria addizionale di riscaldamento
(1 rango o 2 ranghi)
S
U
321
R
Ø 1/2" F
P
H
G
230
Ø 15
esterno

Serie CRC
Dimensioni, Pesi e Contenuti acqua
Dimensioni (mm)
MODELLO
D
E
F
G
H
M
N
O
P
R
S
U
X
Y
Pesi (kg)
MODELLO
3
3+1
3+2
4
4+1
Ranghi Ranghi
MODELLO
3
4
+1
+2
1 2 3 4 5 6 7 8 9
0,5
0,7
0,2
0,4
0,6
0,8
0,2
0,4
0,9
1,3
0,3
0,6
Peso unità imballata
1 2 3 4 5 6 7 8 9
10
11
12
11
12
1 2 3 4 5 6 7 8 9
374
330
354
218
205
145
260
460
185
105
475
65
260
720
15
17
20
17
20
19
25
31
22
27
Contenuti acqua (litri)
600
474
430
454
218
205
145
260
460
185
105
475
65
260
820
20
26
32
23
28
0,9
1,3
0,3
0,6
22
28
34
25
30
1,3
1,7
0,4
0,8
689
645
669
218
205
145
260
460
185
105
475
65
260
820
23
29
35
26
31
1,6
2,2
0,5
1,0
UNITÀ IMBALLATA
27
34
41
31
37
1,7
2,4
0,5
1,0
689
645
669
218
205
145
260
460
185
105
475
65
260
820
35
43
51
41
48
1,9
2,8
0,6
1,2
36
44
52
42
50
1,9
2,8
0,6
1,2
904
860
884
218
205
145
260
460
185
105
475
65
260
1035
Peso unità non imballata
1 2 3 4 5 6 7 8 9
9
10
11
10
11
Y
13
16
19
15
18
904
860
884
218
205
145
260
460
185
105
475
65
260
1035
18
23
28
20
25
19
24
29
21
26
X
1119
1075
1099
218
205
145
260
460
185
105
475
65
260
1250
21
26
31
23
28
22
27
32
24
29
1119
1075
1099
248
235
170
270
450
210
110
465
95
290
1250
25
31
37
28
34
33
40
47
38
45
1119
1075
1099
248
235
170
270
450
210
110
465
95
290
1250
33
41
49
39
47
9

Serie CRC
Certificazioni EUROVENT
Impianto a due tubi.
Le prestazioni sono riferite alle seguenti condizioni di funzionamento:
RAFFREDDAMENTO (funzionamento estivo)
Temperatura aria + 27°C b.s. + 19°C b.u.
Temperatura acqua + 7°C entrata + 12°C uscita
Velocità
1 2 (E)
MIN
3 4 (E)
MED
5 6 (E)
MAX
1 2 (E)
MIN
3 4 (E)
MED
5 6 (E)
MAX
1 2 (E)
MIN
3 4 (E)
MED
5 6 (E)
MAX
m 445 535 630 735 840 925 510 655 815 1020 1100 1200 735 830 980 1210 1365 1500
2,87 3,34 3,80 4,29 4,76 5,11 3,06 3,74 4,41 5,19 5,47 5,82 4,08 4,47 5,06 5,87 6,36 6,74
2,13 2,50 2,87 3,27 3,66 3,95 2,32 2,88 3,44 4,12 4,37 4,68 3,16 3,49 4,00 4,73 5,19 5,55
3,41 4,01 4,60 5,19 5,80 6,27 3,84 4,80 5,61 6,74 7,15 7,66 5,21 5,71 6,54 7,72 8,47 9,06
12,3 16,2 20,3 25,1 30,1 34,2 6,1 8,7 11,6 15,5 17,1 19,0 10,2 11,9 14,8 19,3 22,2 24,6
10,5 13,8 17,3 21,3 25,6 29,1 5,2 7,4 9,9 13,2 14,5 16,2 8,7 10,1 12,6 16,4 18,9 20,9
44 54 66 79 92 103 47 62 81 105 116 130 78 92 108 134 152 176
38 42 47 51 54 56 39 45 50 56 58 60 47 50 54 58 62 64
29 33 38 42 45 47 30 36 41 47 49 51 38 41 45 49 53 55
3 Velocità
Portata aria
/h
Raffreddam. resa totale (E) kW
Raffreddam. resa sensibile (E) kW
Riscaldamento (E)
kW
Dp Raffreddamento (E) kPa
Dp Riscaldamento (E) kPa
Assorbimento Motore (E) W
Potenza acustica (E) Lw dB(A)
Pressione acustica (*) Lp dB(A)
10
MODELLO
CRC 13
CRC 23
1 (E) 2 3 4 (E) 5 6 (E) 1 (E) 2 3 (E) 4 5 (E) 6
MIN MED MAX MIN MED MAX
CRC 33
m 105 125 150 175 195 220 145 170 220 250 295 340 185 235 270 325 385 440
0,59 0,68 0,77 0,86 0,94 1,03 0,91 1,01 1,25 1,38 1,56 1,74 1,28 1,57 1,78 2,07 2,39 2,66
0,47 0,54 0,62 0,71 0,78 0,86 0,69 0,77 0,97 1,08 1,24 1,40 0,94 1,15 1,32 1,55 1,80 2,02
0,76 0,90 1,02 1,15 1,26 1,39 1,12 1,27 1,59 1,77 2,02 2,28 1,52 1,87 2,15 2,52 2,92 3,27
0,9 1,1 1,4 1,7 2,0 2,3 2,5 3,0 4,4 5,3 6,5 7,9 6,6 9,4 11,8 15,4 19,7 23,8
0,8 0,9 1,2 1,4 1,7 2,0 2,1 2,6 3,7 4,5 5,5 6,7 5,6 8,0 10,0 13,1 16,7 20,2
16 19 21 25 29 33 14 16 22 26 32 40 15 20 25 32 41 49
32 34 36 39 42 45 30 33 40 43 47 51 31 36 40 45 49 52
23 25 27 30 33 36 21 24 31 34 38 42 22 27 31 36 40 43
3 Portata aria
/h
Raffreddam. resa totale (E) kW
Raffreddam. resa sensibile (E) kW
Riscaldamento (E)
kW
Dp Raffreddamento (E) kPa
Dp Riscaldamento (E) kPa
Assorbimento Motore (E) W
Potenza acustica (E) Lw dB(A)
Pressione acustica (*) Lp dB(A)
MODELLO
MODELLO
APPARECCHI CRC A 3 RANGHI
CRC 43
CRC 73
RISCALDAMENTO (funzionamento invernale)
Temperatura aria + 20°C
Temperatura acqua + 50°C entrata
Portata acqua uguale
a quella circuitata nel funzionamento estivo
CRC 53
CRC 83
(E) = Prestazioni certificate Eurovent. MIN-MED-MAX = Velocità collegate in fabbrica.
(*) = I livelli di pressione acustica sono inferiori
a quelli di potenza di 9 dB(A) per un ambiente di 100m3 ed un tempo di riverbero di 0,5 sec.
1
2 (E)
MIN
3 (E)
MED
4
CRC 63
MIN MED MAX MIN MED MAX MIN MED MAX
m 185 265 335 400 485 570 250 315 420 495 545 650 415 505 590 680 760 830
1,27 1,73 2,14 2,46 2,87 3,24 1,68 2,03 2,58 2,94 3,18 3,64 2,54 2,99 3,37 3,77 4,09 4,35
0,93 1,28 1,60 1,86 2,19 2,51 1,24 1,51 1,94 2,23 2,43 2,82 1,91 2,27 2,59 2,93 3,20 3,44
1,50 2,09 2,61 3,02 3,56 4,06 1,98 2,42 3,13 3,59 3,89 4,50 3,07 3,66 4,13 4,68 5,09 5,45
6,5 11,2 16,2 20,8 27,2 33,8 4,1 5,8 8,8 11,1 12,7 16,2 8,6 11,4 14,1 17,2 19,8 22,1
5,5 9,5 13,8 17,7 23,1 28,7 3,5 4,9 7,5 9,4 10,8 13,8 7,3 9,7 12,0 14,6 16,8 18,8
14 21 28 34 44 57 18 22 32 39 46 61 37 46 55 67 78 88
27 33 39 43 47 52 26 31 37 41 43 48 37 42 46 49 52 54
18 24 30 34 38 43 17 22 28 32 34 39 28 33 37 40 43 45
3 Velocità
1 2 (E) 3 (E) 4 5 (E) 6 1 2 (E) 3 4 (E) 5 (E) 6 1 (E)
2 3 (E) 4 5 (E) 6
Portata aria
/h
Raffreddam. resa totale (E) kW
Raffreddam. resa sensibile (E) kW
Riscaldamento (E)
kW
Dp Raffreddamento (E) kPa
Dp Riscaldamento (E) kPa
Assorbimento Motore (E) W
Potenza acustica (E) Lw dB(A)
Pressione acustica (*) Lp dB(A)
CRC 93
5 (E)
MAX
6

Serie CRC
Certificazioni EUROVENT
Impianto a due tubi.
Le prestazioni sono riferite alle seguenti condizioni di funzionamento:
RAFFREDDAMENTO (funzionamento estivo)
Temperatura aria + 27°C b.s. + 19°C b.u.
Temperatura acqua + 7°C entrata + 12°C uscita
Velocità
MODELLO
1
2 (E)
MIN
APPARECCHI CRC A 4 RANGHI
CRC 14
CRC 74
3
4 (E)
MED
6 (E)
MAX
RISCALDAMENTO (funzionamento invernale)
Temperatura aria + 20°C
Temperatura acqua + 50°C entrata
Portata acqua uguale
a quella circuitata nel funzionamento estivo
CRC 24
1 (E) 2 3 4 (E) 5 6 (E) 1 (E) 2 3 (E) 4 5 (E) 6
MIN MED MAX MIN MED MAX
CRC 84
CRC 34
m 105 125 150 175 195 220 145 170 220 250 295 340 185 235 270 325 385 440
0,67 0,78 0,89 1,02 1,11 1,23 1,01 1,13 1,43 1,59 1,81 2,04 1,34 1,65 1,89 2,21 2,57 2,88
0,51 0,60 0,68 0,79 0,87 0,97 0,74 0,83 1,07 1,19 1,38 1,57 0,96 1,20 1,38 1,62 1,90 2,14
0,82 0,96 1,10 1,27 1,39 1,55 1,18 1,34 1,72 1,92 2,20 2,50 1,56 1,94 2,23 2,63 3,07 3,46
1,9 2,5 3,2 4,0 4,7 5,6 4,9 6,1 9,2 11,0 13,9 17,2 3,7 5,3 6,7 8,9 11,5 14,1
1,5 2,0 2,6 3,3 3,9 4,7 3,9 4,9 7,5 9,2 11,6 14,6 2,9 4,2 5,4 7,0 9,2 11,3
16 19 21 25 29 33 14 16 22 26 32 40 15 20 25 32 41 49
32 34 36 39 42 45 30 33 40 43 47 51 31 36 40 45 49 52
23 25 27 30 33 36 21 24 31 34 38 42 22 27 31 36 40 43
3 Portata aria
/h
Raffreddam. resa totale (E) kW
Raffreddam. resa sensibile (E) kW
Riscaldamento (E)
kW
Dp Raffreddamento (E) kPa
Dp Riscaldamento (E) kPa
Assorbimento Motore (E) W
Potenza acustica (E) Lw dB(A)
Pressione acustica (*) Lp dB(A)
Velocità
Velocità
MODELLO
MODELLO
CRC 44
CRC 94
m 445 535 630 735 840 925 510 655 815 1020 1100 1200 735 830 980 1210 1365 1500
3,03 3,56 4,08 4,64 5,17 5,58 3,27 4,03 4,80 5,73 6,06 6,47 4,42 4,88 5,57 6,54 7,13 7,60
2,22 2,62 3,03 3,47 3,89 4,23 2,43 3,04 3,66 4,43 4,71 5,06 3,36 3,72 4,29 5,11 5,63 6,05
3,55 4,20 4,86 5,55 6,19 6,71 4,03 5,06 6,11 7,36 7,84 8,43 5,59 6,22 7,14 8,53 9,38 10,08
9,5 12,5 15,9 20,0 24,2 27,7 5,2 7,6 10,3 14,1 15,6 17,5 9,0 10,6 13,4 17,8 20,7 23,2
7,7 10,3 13,3 16,9 20,5 23,7 4,1 6,2 8,4 11,4 12,7 14,5 7,2 8,7 11,1 14,8 17,0 19,3
44 54 66 79 92 103 47 62 81 105 116 130 78 92 108 134 152 176
38 42 47 51 54 56 39 45 50 56 58 60 47 50 54 58 62 64
29 33 38 42 45 47 30 36 41 47 49 51 38 41 45 49 53 55
3 Portata aria
/h
Raffreddam. resa totale (E) kW
Raffreddam. resa sensibile (E) kW
Riscaldamento (E)
kW
Dp Raffreddamento (E) kPa
Dp Riscaldamento (E) kPa
Assorbimento Motore (E) W
Potenza acustica (E) Lw dB(A)
Pressione acustica (*) Lp dB(A)
(E) = Prestazioni certificate Eurovent. MIN-MED-MAX = Velocità collegate in fabbrica.
(*) = I livelli di pressione acustica sono inferiori
a quelli di potenza di 9 dB(A) per un ambiente di 100m3 ed un tempo di riverbero di 0,5 sec.
5
1
2 (E)
MIN
CRC 54
3
4 (E)
MED
5
6 (E)
MAX
1
1
2 (E)
MIN
2 (E)
MIN
3 (E)
MED
3
4
CRC 64
4 (E)
MED
5 (E)
MAX
1 2 (E) 3 (E) 4 5 (E) 6 1 2 (E) 3 4 (E) 5 (E) 6 1 (E)
2 3 (E) 4 5 (E) 6
MIN MED MAX MIN MED MAX MIN MED MAX
m 185 265 335 400 485 570 250 315 420 495 545 650 415 505 590 680 760 830
1,32 1,83 2,28 2,65 3,12 3,56 1,79 2,19 2,83 3,25 3,54 4,09 2,83 3,38 3,86 4,38 4,79 5,13
0,95 1,34 1,68 1,97 2,34 2,69 1,30 1,60 2,08 2,40 2,63 3,07 2,07 2,49 2,86 3,27 3,60 3,87
1,54 2,16 2,72 3,17 3,76 4,34 2,06 2,53 3,30 3,81 4,17 4,83 3,39 4,07 4,69 5,35 5,88 6,35
3,4 6,1 9,0 11,7 15,5 19,6 7,3 10,4 16,3 20,8 24,2 31,3 14,4 19,7 24,8 30,9 36,2 40,9
2,5 4,6 6,9 9,0 12,2 15,6 5,7 8,3 13,1 17,0 19,9 25,7 11,0 15,2 19,5 24,7 29,3 33,5
14 21 28 34 44 57 18 22 32 39 46 61 37 46 55 67 78 88
27 33 39 43 47 52 26 31 37 41 43 48 37 42 46 49 52 54
18 24 30 34 38 43 17 22 28 32 34 39 28 33 37 40 43 45
3 Portata aria
/h
Raffreddam. resa totale (E) kW
Raffreddam. resa sensibile (E) kW
Riscaldamento (E)
kW
Dp Raffreddamento (E) kPa
Dp Riscaldamento (E) kPa
Assorbimento Motore (E) W
Potenza acustica (E) Lw dB(A)
Pressione acustica (*) Lp dB(A)
5
6
6 (E)
MAX
11

Serie CRC
Certificazioni EUROVENT
Impianto a quattro tubi.
12
APPARECCHI CRC CON BATTERIA ADDIZIONALE AD 1 RANGO
Le prestazioni sono riferite alle seguenti condizioni di funzionamento:
RAFFREDDAMENTO (funzionamento estivo)
Temperatura aria + 27°C b.s. + 19°C b.u.
Temperatura acqua + 7°C entrata + 12°C uscita
Velocità
MODELLO
CRC 13+1
CRC 73+1
RISCALDAMENTO (funzionamento invernale)
Temperatura aria + 20°C
Temperatura acqua + 70°C entrata + 60°C uscita
CRC 23+1
1 (E) 2 3 4 (E) 5 6 (E) 1 (E) 2 3 (E) 4 5 (E) 6
MIN MED MAX MIN MED MAX
CRC 83+1
(E) = Prestazioni certificate Eurovent. MIN-MED-MAX = Velocità collegate in fabbrica.
(*) = I livelli di pressione acustica sono inferiori
a quelli di potenza di 9 dB(A) per un ambiente di 100m3 ed un tempo di riverbero di 0,5 sec.
CRC 33+1
m 105 125 150 175 195 220 145 170 220 250 295 340 185 235 270 325 385 440
0,59 0,68 0,77 0,86 0,94 1,03 0,91 1,01 1,25 1,38 1,56 1,74 1,28 1,57 1,78 2,07 2,39 2,66
0,47 0,54 0,62 0,71 0,78 0,86 0,69 0,77 0,97 1,08 1,24 1,40 0,94 1,15 1,32 1,55 1,80 2,02
0,63 0,71 0,79 0,89 0,96 1,04 0,94 1,04 1,25 1,36 1,52 1,68 1,35 1,59 1,77 2,00 2,26 2,48
0,9 1,1 1,4 1,7 2,0 2,3 2,5 3,0 4,4 5,3 6,5 7,9 6,6 9,4 11,8 15,4 19,7 23,8
0,7 0,9 1,0 1,3 1,5 1,7 1,7 2,0 2,8 3,3 4,0 4,8 3,9 5,2 6,3 7,8 9,7 11,4
16 19 21 25 29 33 14 16 22 26 32 40 15 20 25 32 41 49
32 34 36 39 42 45 30 33 40 43 47 51 31 36 40 45 49 52
23 25 27 30 33 36 21 24 31 34 38 42 22 27 31 36 40 43
3 Portata aria
/h
Raffreddam. resa totale (E) kW
Raffreddam. resa sensibile (E) kW
Riscaldamento (E)
kW
Dp Raffreddamento (E) kPa
Dp Riscaldamento (E) kPa
Assorbimento Motore (E) W
Potenza acustica (E) Lw dB(A)
Pressione acustica (*) Lp dB(A)
MODELLO
CRC 43+1
CRC 53+1
CRC 93+1
1 2 (E)
MIN
3 4 (E)
MED
5 6 (E)
MAX
1 2 (E)
MIN
3 4 (E)
MED
5 6 (E)
MAX
1 2 (E)
MIN
3 4 (E)
MED
5 6 (E)
MAX
m 445 535 630 735 840 925 510 655 815 1020 1100 1200 735 830 980 1210 1365 1500
2,87 3,34 3,80 4,29 4,76 5,11 3,06 3,74 4,41 5,19 5,47 5,82 4,08 4,47 5,06 5,87 6,36 6,74
2,13 2,50 2,87 3,27 3,66 3,95 2,32 2,88 3,44 4,12 4,37 4,68 3,16 3,49 4,00 4,73 5,19 5,55
2,89 3,29 3,68 4,09 4,49 4,79 3,03 3,60 4,17 4,86 5,11 5,41 3,89 4,22 4,74 5,46 5,90 6,23
12,3 16,2 20,3 25,1 30,1 34,2 6,1 8,7 11,6 15,5 17,1 19,0 10,2 11,9 14,8 19,3 22,2 24,6
3,4 4,3 5,2 6,3 7,4 8,3 3,7 5,0 6,5 8,5 9,3 10,3 5,8 6,7 8,2 10,5 12,0 13,2
44 54 66 79 92 103 47 62 81 105 116 130 78 92 108 134 152 176
38 42 47 51 54 56 39 45 50 56 58 60 47 50 54 58 62 64
29 33 38 42 45 47 30 36 41 47 49 51 38 41 45 49 53 55
3 Velocità
Portata aria
/h
Raffreddam. resa totale (E) kW
Raffreddam. resa sensibile (E) kW
Riscaldamento (E)
kW
Dp Raffreddamento (E) kPa
Dp Riscaldamento (E) kPa
Assorbimento Motore (E) W
Potenza acustica (E) Lw dB(A)
Pressione acustica (*) Lp dB(A)
1
2 (E)
MIN
3 (E)
MED
4
5 (E)
MAX
CRC 63+1
MODELLO
MIN MED MAX MIN MED MAX MIN MED MAX
m 185 265 335 400 485 570 250 315 420 495 545 650 415 505 590 680 760 830
1,27 1,73 2,14 2,46 2,87 3,24 1,68 2,03 2,58 2,94 3,18 3,64 2,54 2,99 3,37 3,77 4,09 4,35
0,93 1,28 1,60 1,86 2,19 2,51 1,24 1,51 1,94 2,23 2,43 2,82 1,91 2,27 2,59 2,93 3,20 3,44
1,34 1,73 2,06 2,32 2,65 2,88 1,77 2,07 2,53 2,83 3,03 3,42 2,50 2,87 3,19 3,54 3,81 4,04
6,5 11,2 16,2 20,8 27,2 33,8 4,1 5,8 8,8 11,1 12,7 16,2 8,6 11,4 14,1 17,2 19,8 22,1
3,9 6,0 8,2 10,1 12,8 14,8 1,2 1,6 2,3 2,8 3,2 3,9 3,2 4,1 4,9 5,8 6,7 7,4
14 21 28 34 44 57 18 22 32 39 46 61 37 46 55 67 78 88
27 33 39 43 47 52 26 31 37 41 43 48 37 42 46 49 52 54
18 24 30 34 38 43 17 22 28 32 34 39 28 33 37 40 43 45
3 Velocità
1 2 (E) 3 (E) 4 5 (E) 6 1 2 (E) 3 4 (E) 5 (E) 6 1 (E)
2 3 (E) 4 5 (E) 6
Portata aria
/h
Raffreddam. resa totale (E) kW
Raffreddam. resa sensibile (E) kW
Riscaldamento (E)
kW
Dp Raffreddamento (E) kPa
Dp Riscaldamento (E) kPa
Assorbimento Motore (E) W
Potenza acustica (E) Lw dB(A)
Pressione acustica (*) Lp dB(A)
6

Serie CRC
Limiti di funzionamento
Massima temperatura ingresso acqua.....................+ 85 °C
Minima temperatura ingresso acqua........................+ 5 °C
per temperature ingresso acqua
inferiori a + 5°C, consultare la “SABIANA”
Massima pressione d’esercizio................................ 1000 kPa (10 bar)
Attenzione: Per gli apparecchi MO l’altezza massima di installazione è di 2,8 m.
Nel dimensionamento invernale, prestare particolare attenzione
agli edifici in cui la temperature del pavimento sia molto bassa (inferiore ad esempio ai 5°C).
In tale situazione il pavimento potrebbe raffreddare l’aria sovrastante a valori di temperatura
così bassi da contrastare la diffusione uniforme dell’aria calda in uscita dall’apparecchio.
Limiti di portata acqua nella batteria a 3 ranghi (l/h)
MODELLO CRC 13 CRC 23 CRC 33 CRC 43 CRC 53 CRC 63 CRC 73 CRC 83 CRC 93
Minimo 100 100 100 100 150 150 150 200 200
Massimo 400 500 750 750 1000 1000 1500 2000 2000
Limiti di portata acqua nella batteria a 4 ranghi (l/h)
MODELLO CRC 14 CRC 24 CRC 34 CRC 44 CRC 54 CRC 64 CRC 74 CRC 84 CRC 94
Minimo 100 100 150 150 150 150 200 300 300
Massimo 650 750 1000 1000 1000 1500 2000 2000 2250
Limiti di portata acqua nella batteria addizionale a 1 rango (l/h)
MODELLO
Minimo
Massimo
MODELLO
230/1 W
50Hz A
CRC 1 CRC 2 CRC 3 CRC 4 CRC 5 CRC 6 CRC 7 CRC 8 CRC 9
50 50 50 50 100 100 100 100 100
200 250 350 350 450 500 650 700 750
Limiti di portata acqua nella batteria addizionale a 2 ranghi (l/h)
MODELLO
Minimo
Massimo
CRC 1 CRC 2 CRC 3 CRC 4 CRC 5 CRC 6 CRC 7 CRC 8 CRC 9
50 50 100 100 100 100 100 100 100
200 250 350 350 450 500 650 700 750
Caratteristiche elettriche motori (assorbimento massimo)
CRC 1 CRC 2 CRC 3 CRC 4 CRC 5 CRC 6 CRC 7 CRC 8 CRC 9
33 40 49 57 61 88 103 130 176
0,16 0,18 0,23 0,26 0,27 0,39 0,47 0,58 0,78
13

Pc
Ps
Pc
Ps
48%
U.R. WT:
46%
CRC
13
CRC
23
CRC
33
CRC
43
CRC
53
CRC
63
CRC
73
CRC
83
CRC
93
VI
V
IV
III
II
I
VI
V
IV
III
II
I
VI
V
IV
III
II
I
VI
V
IV
III
II
I
VI
V
IV
III
II
I
VI
V
IV
III
II
I
VI
V
IV
III
II
I
VI
V
IV
III
II
I
VI
V
IV
III
II
I
220
195
175
150
125
105
340
295
250
220
170
145
440
385
325
270
235
185
570
485
400
335
265
185
650
545
495
420
315
250
830
760
680
590
505
415
925
840
735
630
535
445
1200
1100
1020
815
655
510
1500
1365
1210
980
830
735
kW kW l/h kPa
Pc Ps Qw Dp(c)
kW kW l/h kPa
Pc Ps Qw Dp(c)
kW kW l/h kPa
Pc Ps Qw Dp(c)
kW kW l/h kPa
Pc Ps Qw Dp(c)
14
Serie CRC
MAX
MED
MIN
MAX
MED
MIN
MAX
MED
MIN
MAX
MED
MIN
MAX
MED
MIN
MAX
MED
MIN
MAX
MED
MIN
MAX
MED
MIN
MAX
MED
MIN
Qv
m 3 /h
Speed
MODEL
LEGENDA
WT = Temperatura acqua
Pc = Resa totale
Ps = Resa sensibile
Qw = Portata acqua
Dp(c) = Perdita di carico
lato acqua
Speed = Velocità ventilatore
MAX = Velocità Alta
MED = Velocità Media
MIN = Velocità Bassa
Qv = Portata aria
Tabella di resa in raffreddamento degli apparecchi CRC a 3 ranghi
Temperatura entrata aria: 27°C – Umidità Relativa: 50%
Tabella coefficienti di correzione
per valori di Umidità Relativa diversi
WT: 7/12 °C WT: 8/13 °C WT: 10/15 °C WT: 12/17 °C
0,95
1,00
0,90
1,00
0,94
1,00
0,88
1,00
7/12°C 8/13°C
1,00
1,00
1,00
1,00
1,00
1,00
1,00
1,00
10/15°C 12/17°C
1,11
1,02
0,94
0,83
0,74
0,64
1,88
1,69
1,49
1,35
1,09
0,98
2,86
2,57
2,23
1,92
1,68
1,38
3,49
3,08
2,65
2,30
1,86
1,36
3,92
3,42
3,16
2,78
2,18
1,80
4,69
4,40
4,06
3,63
3,21
2,73
5,50
5,12
4,62
4,09
3,59
3,08
6,27
5,90
5,60
4,75
4,03
3,29
7,27
6,86
6,33
5,45
4,82
4,40
0,86
0,78
0,71
0,62
0,54
0,47
1,39
1,23
1,08
0,97
0,77
0,69
2,01
1,79
1,54
1,32
1,15
0,94
2,50
2,18
1,85
1,60
1,28
0,93
2,81
2,42
2,23
1,94
1,51
1,24
3,42
3,19
2,92
2,58
2,27
1,91
3,94
3,64
3,26
2,86
2,50
2,12
4,65
4,35
4,10
3,42
2,87
2,31
5,50
5,15
4,70
3,98
3,48
3,15
191
175
162
143
127
110
323
291
256
232
187
169
492
442
384
330
289
237
600
530
456
396
320
234
674
588
544
478
375
310
807
757
698
624
552
470
946
881
795
703
617
530
1078
1015
963
817
693
566
1250
1180
1089
937
829
757
2,7
2,3
2,0
1,6
1,3
1,0
9,0
7,5
6,0
5,1
3,5
2,9
27,1
22,4
17,4
13,4
10,6
7,5
38,5
31,0
23,7
18,5
12,8
7,3
18,4
14,5
12,6
10,0
6,6
4,7
25,2
22,6
19,6
16,0
13,0
9,7
38,8
34,2
28,6
23,1
18,3
14,0
21,7
19,5
17,7
13,3
9,9
7,0
28,1
25,4
22,0
16,9
13,6
11,6
0,98
0,90
0,83
0,74
0,66
0,57
1,67
1,50
1,33
1,21
0,98
0,87
2,57
2,31
2,00
1,72
1,52
1,24
3,13
2,77
2,38
2,07
1,68
1,23
3,51
3,07
2,84
2,49
1,97
1,62
4,19
3,94
3,64
3,25
2,88
2,45
4,93
4,59
4,15
3,68
3,23
2,77
5,59
5,27
5,00
4,25
3,61
2,96
6,48
6,11
5,64
4,87
4,31
3,93
0,81
0,73
0,66
0,58
0,51
0,44
1,31
1,16
1,01
0,91
0,72
0,64
1,89
1,69
1,45
1,24
1,08
0,88
2,35
2,05
1,74
1,50
1,20
0,87
2,64
2,28
2,09
1,82
1,42
1,16
3,22
3,00
2,75
2,43
2,13
1,79
3,70
3,42
3,07
2,69
2,35
2,00
4,38
4,09
3,86
3,22
2,69
2,17
5,19
4,85
4,42
3,75
3,27
2,96
169
155
143
127
114
98
287
258
229
208
169
150
442
397
344
296
261
213
538
476
409
356
289
212
604
528
488
428
339
279
721
678
626
559
495
421
848
789
714
633
556
476
961
906
860
731
621
509
1115
1051
970
838
741
676
2,1
1,8
1,6
1,3
1,1
0,8
7,3
6,1
4,9
4,1
2,8
2,3
22,3
18,4
14,4
11,1
8,8
6,2
31,5
25,4
19,5
15,2
10,5
6,1
15,1
11,9
10,3
8,2
5,4
3,9
20,6
18,5
16,0
13,1
10,6
8,0
31,9
28,1
23,5
19,0
15,1
11,6
17,6
15,8
14,4
10,8
8,1
5,7
22,8
20,6
17,9
13,8
11,1
9,5
0,72
0,64
0,60
0,53
0,48
0,42
1,23
1,11
0,99
0,90
0,73
0,66
1,95
1,76
1,53
1,32
1,16
0,96
2,36
2,10
1,81
1,58
1,29
0,95
2,65
2,32
2,15
1,90
1,50
1,24
3,15
2,97
2,74
2,46
2,19
1,86
3,74
3,49
3,16
2,80
2,47
2,13
4,16
3,93
3,73
3,19
2,72
2,24
4,80
4,54
4,20
3,64
3,23
2,96
0,72
0,63
0,58
0,50
0,44
0,38
1,14
1,01
0,88
0,79
0,63
0,56
1,65
1,47
1,26
1,08
0,94
0,76
2,05
1,79
1,52
1,31
1,05
0,76
2,31
1,99
1,82
1,59
1,23
1,01
2,81
2,63
2,40
2,12
1,86
1,56
3,24
3,00
2,68
2,35
2,04
1,74
3,84
3,58
3,37
2,81
2,35
1,89
4,56
4,25
3,88
3,27
2,85
2,58
124
110
103
91
83
72
212
191
170
155
126
114
335
303
263
227
200
165
406
361
311
272
222
163
456
399
370
327
258
213
542
511
471
423
377
320
643
600
544
482
425
366
716
676
642
549
468
385
826
781
722
626
556
509
1,2
1,0
0,9
0,7
0,6
0,5
4,2
3,5
2,9
2,4
1,7
1,4
13,5
11,2
8,8
6,8
5,4
3,9
19,0
15,4
11,8
9,3
6,5
3,8
9,1
7,2
6,3
5,0
3,3
2,4
12,3
11,0
9,6
7,9
6,4
4,9
19,3
17,1
14,3
11,6
9,3
7,2
10,3
9,3
8,5
6,5
4,9
3,5
13,2
12,0
10,5
8,2
6,6
5,7
0,61
0,55
0,50
0,44
0,39
0,33
1,00
0,89
0,78
0,70
0,56
0,50
1,46
1,30
1,11
0,96
0,83
0,67
1,81
1,58
1,34
1,15
0,93
0,67
2,03
1,75
1,61
1,40
1,09
0,89
2,48
2,31
2,11
1,87
1,64
1,38
2,86
2,64
2,36
2,07
1,80
1,54
3,36
3,14
2,96
2,47
2,08
1,67
3,98
3,72
3,40
2,88
2,51
2,27
0,61
0,55
0,50
0,44
0,39
0,33
1,00
0,89
0,78
0,70
0,56
0,50
1,46
1,30
1,11
0,96
0,83
0,67
1,81
1,58
1,34
1,15
0,93
0,67
2,03
1,75
1,61
1,40
1,09
0,89
2,48
2,31
2,11
1,87
1,64
1,38
2,86
2,64
2,36
2,07
1,80
1,54
3,36
3,14
2,96
2,47
2,08
1,67
3,98
3,72
3,40
2,88
2,51
2,27
105
95
86
76
67
57
172
153
134
120
96
86
251
224
191
165
143
115
311
272
230
198
160
115
349
301
277
241
187
153
427
397
363
322
282
237
492
454
406
356
310
265
578
540
509
425
358
287
685
640
585
495
432
390
0,9
0,8
0,6
0,5
0,4
0,3
2,9
2,3
1,8
1,5
1,0
0,8
8,0
6,5
5,0
3,8
3,0
2,1
11,7
9,2
6,9
5,3
3,6
2,0
5,6
4,3
3,7
2,9
1,9
1,3
7,9
7,0
6,0
4,8
3,8
2,8
11,9
10,3
8,5
6,7
5,3
4,0
7,0
6,2
5,6
4,1
3,0
2,0
9,4
8,4
7,1
5,3
4,2
3,5

Pc
Ps
Pc
Ps
48%
U.R. WT:
46%
15
Serie CRC
LEGENDA
WT = Temperatura acqua
Pc = Resa totale
Ps = Resa sensibile
Qw = Portata acqua
Dp(c) = Perdita di carico
lato acqua
Speed = Velocità ventilatore
MAX = Velocità Alta
MED = Velocità Media
MIN = Velocità Bassa
Qv = Portata aria
CRC
13
CRC
23
CRC
33
CRC
43
CRC
53
CRC
63
CRC
73
CRC
83
CRC
93
VI
V
IV
III
II
I
VI
V
IV
III
II
I
VI
V
IV
III
II
I
VI
V
IV
III
II
I
VI
V
IV
III
II
I
VI
V
IV
III
II
I
VI
V
IV
III
II
I
VI
V
IV
III
II
I
VI
V
IV
III
II
I
220
195
175
150
125
105
340
295
250
220
170
145
440
385
325
270
235
185
570
485
400
335
265
185
650
545
495
420
315
250
830
760
680
590
505
415
925
840
735
630
535
445
1200
1100
1020
815
655
510
1500
1365
1210
980
830
735
kW kW l/h kPa
Pc Ps Qw Dp(c)
kW kW l/h kPa
Pc Ps Qw Dp(c)
kW kW l/h kPa
Pc Ps Qw Dp(c)
kW kW l/h kPa
Pc Ps Qw Dp(c)
MAX
MED
MIN
MAX
MED
MIN
MAX
MED
MIN
MAX
MED
MIN
MAX
MED
MIN
MAX
MED
MIN
MAX
MED
MIN
MAX
MED
MIN
MAX
MED
MIN
Qv
m 3 /h
Speed
MODEL
Tabella di resa in raffreddamento degli apparecchi CRC a 3 ranghi
Temperatura entrata aria: 26°C – Umidità Relativa: 50%
Tabella coefficienti di correzione
per valori di Umidità Relativa diversi
0,95
1,00
0,90
1,00
0,94
1,00
0,88
1,00
7/12°C 8/13°C
1,00
1,00
1,00
1,00
1,00
1,00
1,00
1,00
10/15°C 12/17°C
WT: 7/12 °C WT: 8/13 °C WT: 10/15 °C WT: 12/17 °C
0,98
0,90
0,83
0,73
0,65
0,57
1,66
1,49
1,32
1,20
0,97
0,87
2,55
2,29
1,99
1,71
1,50
1,23
3,11
2,75
2,36
2,05
1,67
1,22
3,49
3,05
2,82
2,48
1,95
1,61
4,18
3,92
3,62
3,23
2,87
2,44
4,91
4,57
4,12
3,65
3,21
2,76
5,57
5,25
4,98
4,22
3,59
2,94
6,46
6,09
5,62
4,85
4,29
3,91
0,81
0,73
0,66
0,58
0,51
0,44
1,31
1,16
1,01
0,91
0,72
0,64
1,90
1,69
1,45
1,24
1,08
0,88
2,35
2,06
1,75
1,50
1,21
0,87
2,65
2,28
2,10
1,83
1,42
1,16
3,22
3,01
2,75
2,43
2,14
1,80
3,71
3,43
3,07
2,70
2,35
2,00
4,39
4,10
3,86
3,23
2,70
2,18
5,20
4,86
4,43
3,75
3,27
2,97
169
155
143
126
112
98
286
256
227
206
167
150
439
394
342
294
258
212
535
473
406
353
287
210
600
525
485
427
335
277
719
674
623
556
494
420
845
786
709
628
552
475
958
903
857
726
617
506
1111
1047
967
834
738
673
2,2
1,8
1,6
1,3
1,1
0,8
7,3
6,0
4,9
4,1
2,8
2,3
22,2
18,4
14,3
11,0
8,8
6,2
31,5
25,3
19,4
15,1
10,5
6,1
15,0
11,9
10,3
8,2
5,4
3,9
20,6
18,4
16,0
13,1
10,6
8,0
31,8
28,0
23,4
18,9
15,1
11,5
17,6
15,8
14,4
10,8
8,1
5,7
22,8
20,6
17,9
13,8
11,1
9,4
0,85
0,78
0,72
0,64
0,57
0,49
1,46
1,31
1,16
1,06
0,85
0,77
2,26
2,03
1,76
1,52
1,34
1,10
2,75
2,43
2,09
1,82
1,48
1,09
3,08
2,70
2,49
2,19
1,73
1,43
3,68
3,46
3,19
2,86
2,54
2,16
4,34
4,04
3,65
3,24
2,85
2,45
4,90
4,61
4,38
3,72
3,17
2,60
5,66
5,35
4,94
4,26
3,78
3,45
0,76
0,68
0,62
0,54
0,48
0,41
1,23
1,09
0,95
0,85
0,68
0,60
1,77
1,58
1,36
1,16
1,01
0,82
2,20
1,93
1,63
1,41
1,13
0,82
2,48
2,14
1,96
1,71
1,33
1,09
3,02
2,82
2,58
2,28
2,00
1,68
3,48
3,22
2,88
2,53
2,20
1,87
4,12
3,84
3,62
3,02
2,53
2,04
4,88
4,56
4,16
3,52
3,07
2,78
146
134
124
110
98
84
251
225
200
182
146
132
389
349
303
261
230
189
473
418
359
313
255
187
530
464
428
377
298
246
633
595
549
492
437
372
746
695
628
557
490
421
843
793
753
640
545
447
974
920
850
733
650
593
1,7
1,4
1,2
1,0
0,8
0,6
5,7
4,8
3,9
3,3
2,2
1,9
17,8
14,7
11,5
8,9
7,1
5,0
25,1
20,3
15,5
12,2
8,5
4,9
12,0
9,5
8,2
6,6
4,3
3,1
16,3
14,7
12,7
10,5
8,5
6,4
25,4
22,5
18,8
15,2
12,1
9,3
13,9
12,5
11,4
8,6
6,5
4,6
18,0
16,3
14,1
10,9
8,8
7,5
0,67
0,60
0,55
0,48
0,42
0,37
1,09
0,97
0,85
0,74
0,61
0,55
1,63
1,47
1,28
1,11
0,98
0,81
1,97
1,75
1,52
1,32
1,08
0,80
2,20
1,94
1,80
1,59
1,26
1,05
2,69
2,46
2,28
2,05
1,82
1,56
3,12
2,91
2,64
2,35
2,08
1,79
3,66
3,42
3,22
2,64
2,26
1,87
4,34
4,06
3,70
3,13
2,68
2,45
0,67
0,60
0,55
0,48
0,42
0,37
1,09
0,97
0,85
0,73
0,58
0,52
1,53
1,36
1,17
1,00
0,87
0,71
1,90
1,66
1,41
1,21
0,97
0,70
2,14
1,84
1,69
1,47
1,14
0,93
2,69
2,43
2,22
1,96
1,72
1,45
3,01
2,78
2,48
2,18
1,90
1,61
3,66
3,42
3,22
2,60
2,17
1,75
4,34
4,06
3,70
3,13
2,64
2,39
115
103
95
83
72
64
187
167
146
127
105
95
280
253
220
191
169
139
339
301
261
227
186
138
378
334
310
273
217
181
463
423
392
353
313
268
537
501
454
404
358
308
630
588
554
454
389
322
746
698
636
538
461
421
1,1
0,9
0,8
0,6
0,5
0,4
3,4
2,8
2,2
1,7
1,2
1,0
9,9
8,3
6,5
5,0
4,0
2,9
13,8
11,2
8,7
6,9
4,8
2,8
6,5
5,2
4,6
3,7
2,5
1,8
9,3
7,9
6,9
5,7
4,7
3,6
14,0
12,5
10,5
8,6
6,9
5,3
8,2
7,3
6,6
4,6
3,5
2,5
11,1
9,9
8,4
6,2
4,7
4,1
0,55
0,50
0,46
0,40
0,35
0,30
0,91
0,81
0,71
0,64
0,51
0,45
1,33
1,19
1,02
0,88
0,76
0,62
1,66
1,45
1,23
1,06
0,85
0,61
1,86
1,60
1,47
1,28
1,00
0,82
2,26
2,11
1,93
1,71
1,50
1,26
2,26
2,11
1,93
1,71
1,50
1,26
3,07
2,87
2,70
2,26
1,90
1,53
3,63
3,40
3,10
2,62
2,29
2,07
0,55
0,50
0,46
0,40
0,35
0,30
0,91
0,81
0,71
0,64
0,51
0,45
1,33
1,19
1,02
0,88
0,76
0,62
1,66
1,45
1,23
1,06
0,85
0,61
1,86
1,60
1,47
1,28
1,00
0,82
2,26
2,10
1,93
1,71
1,50
1,26
2,26
2,11
1,93
1,71
1,50
1,26
3,07
2,87
2,70
2,26
1,90
1,53
3,63
3,40
3,10
2,62
2,29
2,07
95
86
79
69
60
52
157
139
122
110
88
77
229
205
175
151
131
107
286
249
212
182
146
105
320
275
253
220
172
141
389
363
332
294
258
217
389
363
332
294
258
217
528
494
464
389
327
263
624
585
533
451
394
356
0,8
0,6
0,5
0,4
0,3
0,3
2,5
2,0
1,6
1,3
0,9
0,7
6,8
5,6
4,3
3,3
2,6
1,8
10,0
7,9
5,9
4,5
3,1
1,7
4,8
3,7
3,2
2,5
1,6
1,1
6,8
6,0
5,1
4,1
3,3
2,4
6,8
6,0
5,1
4,1
3,3
2,4
6,0
5,3
4,8
3,5
2,6
1,7
8,0
7,1
6,1
4,5
3,6
3,0

Pc
Ps
Pc
Ps
48%
U.R. WT:
46%
CRC
13
CRC
23
CRC
33
CRC
43
CRC
53
CRC
63
CRC
73
CRC
83
CRC
93
VI
V
IV
III
II
I
VI
V
IV
III
II
I
VI
V
IV
III
II
I
VI
V
IV
III
II
I
VI
V
IV
III
II
I
VI
V
IV
III
II
I
VI
V
IV
III
II
I
VI
V
IV
III
II
I
VI
V
IV
III
II
I
220
195
175
150
125
105
340
295
250
220
170
145
440
385
325
270
235
185
570
485
400
335
265
185
650
545
495
420
315
250
830
760
680
590
505
415
925
840
735
630
535
445
1200
1100
1020
815
655
510
1500
1365
1210
980
830
735
kW kW l/h kPa
Pc Ps Qw Dp(c)
kW kW l/h kPa
Pc Ps Qw Dp(c)
kW kW l/h kPa
Pc Ps Qw Dp(c)
kW kW l/h kPa
Pc Ps Qw Dp(c)
16
Serie CRC
MAX
MED
MIN
MAX
MED
MIN
MAX
MED
MIN
MAX
MED
MIN
MAX
MED
MIN
MAX
MED
MIN
MAX
MED
MIN
MAX
MED
MIN
MAX
MED
MIN
Qv
m 3 /h
Speed
MODEL
LEGENDA
WT = Temperatura acqua
Pc = Resa totale
Ps = Resa sensibile
Qw = Portata acqua
Dp(c) = Perdita di carico
lato acqua
Speed = Velocità ventilatore
MAX = Velocità Alta
MED = Velocità Media
MIN = Velocità Bassa
Qv = Portata aria
Tabella di resa in raffreddamento degli apparecchi CRC a 3 ranghi
Temperatura entrata aria: 25°C – Umidità Relativa: 50%
Tabella coefficienti di correzione
per valori di Umidità Relativa diversi
WT: 7/12 °C WT: 8/13 °C WT: 10/15 °C WT: 12/17 °C
0,85
0,78
0,72
0,64
0,57
0,49
1,46
1,31
1,16
1,05
0,85
0,76
2,25
2,02
1,76
1,51
1,33
1,09
2,74
2,43
2,09
1,81
1,47
1,08
3,08
2,69
2,49
2,19
1,73
1,43
3,67
3,45
3,19
2,85
2,53
2,15
4,33
4,03
3,64
3,23
2,84
2,44
4,89
4,61
4,37
3,71
3,16
2,59
5,67
5,35
4,94
4,26
3,77
3,44
0,76
0,68
0,62
0,54
0,48
0,41
1,23
1,09
0,95
0,86
0,68
0,60
1,78
1,59
1,36
1,16
1,02
0,83
2,21
1,93
1,64
1,41
1,13
0,82
2,48
2,14
1,97
1,71
1,33
1,09
3,03
2,82
2,58
2,28
2,00
1,68
3,49
3,23
2,89
2,53
2,21
1,88
4,12
3,85
3,63
3,03
2,53
2,04
4,89
4,57
4,17
3,52
3,07
2,78
146
134
124
110
98
84
251
225
200
181
146
131
387
347
303
260
229
187
471
418
359
311
253
186
530
463
428
377
298
246
631
593
549
490
435
370
745
693
626
556
488
420
841
793
752
638
544
445
975
920
850
733
648
592
1,7
1,4
1,2
1,0
0,8
0,6
5,8
4,8
3,9
3,3
2,2
1,9
17,8
14,8
11,5
8,9
7,1
5,0
25,2
20,3
15,6
12,2
8,5
4,9
12,0
9,5
8,3
6,6
4,3
3,1
16,4
14,7
12,8
10,5
8,5
6,4
25,5
22,5
18,8
15,2
12,1
9,3
14,0
12,6
11,5
8,6
6,5
4,6
18,1
16,4
14,2
11,0
8,8
7,5
0,71
0,65
0,61
0,54
0,48
0,42
1,25
1,12
1,00
0,91
0,74
0,66
1,96
1,76
1,53
1,32
1,16
0,96
2,38
2,11
1,81
1,58
1,29
0,95
2,67
2,33
2,16
1,90
1,50
1,25
3,18
2,99
2,76
2,47
2,19
1,87
3,76
3,50
3,17
2,81
2,47
2,13
4,21
3,97
3,77
3,21
2,73
2,25
4,86
4,59
4,25
3,67
3,26
2,98
0,70
0,63
0,58
0,50
0,44
0,38
1,15
1,01
0,89
0,80
0,63
0,56
1,66
1,48
1,27
1,08
0,95
0,77
2,06
1,80
1,53
1,31
1,05
0,76
2,32
2,00
1,83
1,60
1,24
1,01
2,82
2,64
2,41
2,13
1,87
1,57
3,26
3,01
2,69
2,36
2,05
1,75
3,85
3,59
3,38
2,82
2,36
1,90
4,57
4,26
3,89
3,28
2,87
2,59
122
112
105
93
83
72
215
193
172
157
127
114
337
303
263
227
200
165
409
363
311
272
222
163
459
401
372
327
258
215
547
514
475
425
377
322
647
602
545
483
425
366
724
683
648
552
470
387
836
789
731
631
561
513
1,2
1,1
0,9
0,7
0,6
0,5
4,4
3,6
2,9
2,5
1,7
1,4
13,8
11,5
9,0
6,9
5,5
3,9
19,5
15,7
12,1
9,5
6,6
3,8
9,3
7,3
6,4
5,1
3,4
2,4
12,6
11,3
9,9
8,1
6,6
5,0
19,8
17,5
14,6
11,9
9,5
7,3
10,7
9,6
8,8
6,6
5,0
3,5
13,7
12,4
10,8
8,4
6,8
5,8
0,61
0,55
0,50
0,44
0,39
0,33
1,00
0,89
0,78
0,70
0,56
0,50
1,46
1,30
1,12
0,96
0,84
0,65
1,82
1,59
1,35
1,16
0,93
0,65
2,04
1,76
1,61
1,40
1,10
0,89
2,48
2,31
2,12
1,87
1,64
1,38
2,86
2,65
2,37
2,08
1,81
1,55
3,37
3,15
2,97
2,47
2,09
1,68
3,99
3,73
3,40
2,88
2,51
2,28
0,61
0,55
0,50
0,44
0,39
0,33
1,00
0,89
0,78
0,70
0,56
0,50
1,46
1,30
1,12
0,96
0,84
0,65
1,82
1,59
1,35
1,16
0,93
0,64
2,04
1,76
1,61
1,40
1,10
0,89
2,48
2,31
2,12
1,87
1,64
1,38
2,86
2,65
2,37
2,08
1,81
1,55
3,37
3,15
2,97
2,47
2,09
1,68
3,99
3,73
3,40
2,88
2,51
2,28
105
95
86
76
67
57
172
153
134
120
96
86
251
224
193
165
144
112
313
273
232
200
160
112
351
303
277
241
189
153
427
397
365
322
282
237
492
456
408
358
311
267
580
542
511
425
359
289
686
642
585
495
432
392
0,9
0,8
0,7
0,5
0,4
0,3
2,9
2,4
1,9
1,6
1,0
0,9
8,1
6,6
5,1
3,9
3,1
2,0
11,9
9,4
7,0
5,4
3,7
1,9
5,7
4,4
3,8
3,0
1,9
1,3
8,1
7,1
6,1
4,9
3,9
2,9
12,1
10,5
8,6
6,9
5,4
4,1
7,1
6,3
5,7
4,1
3,1
2,1
9,6
8,5
7,2
5,4
4,2
3,6
0,50
0,45
0,41
0,36
0,32
0,27
0,82
0,73
0,64
0,58
0,46
0,41
1,21
1,08
0,93
0,80
0,69
0,56
1,50
1,31
1,11
0,96
0,77
0,56
1,68
1,45
1,33
1,16
0,91
0,74
2,05
1,91
1,75
1,55
1,36
1,14
2,37
2,19
1,96
1,72
1,50
1,28
2,77
2,59
2,44
2,04
1,72
1,39
3,28
3,07
2,80
2,37
2,07
1,88
0,50
0,45
0,41
0,36
0,32
0,27
0,82
0,73
0,64
0,58
0,46
0,41
1,21
1,08
0,93
0,80
0,69
0,56
1,50
1,31
1,11
0,96
0,77
0,56
1,68
1,45
1,33
1,16
0,91
0,74
2,05
1,91
1,75
1,55
1,36
1,14
2,37
2,19
1,96
1,72
1,50
1,28
2,77
2,59
2,44
2,04
1,72
1,39
3,28
3,07
2,80
2,37
2,07
1,88
86
77
71
62
55
46
141
126
110
100
79
71
208
186
160
138
119
96
258
225
191
165
132
96
289
249
229
200
157
127
353
329
301
267
234
196
408
377
337
296
258
220
476
445
420
351
296
239
564
528
482
408
356
323
0,6
0,5
0,5
0,4
0,3
0,2
2,0
1,7
1,3
1,1
0,7
0,6
5,8
4,7
3,6
2,8
2,2
1,5
8,4
6,6
5,0
3,8
2,6
1,5
4,0
3,1
2,7
2,1
1,4
0,9
5,7
5,0
4,3
3,5
2,8
2,0
8,5
7,4
6,1
4,9
3,8
2,9
5,0
4,4
4,0
2,9
2,2
1,5
6,7
5,9
5,1
3,8
3,0
2,5
0,95
1,00
0,90
1,00
0,94
1,00
0,88
1,00
7/12°C 8/13°C
1,00
1,00
1,00
1,00
1,00
1,00
1,00
1,00
10/15°C 12/17°C

Pc
Ps
Pc
Ps
48%
U.R. WT:
46%
17
Serie CRC
LEGENDA
WT = Temperatura acqua
Pc = Resa totale
Ps = Resa sensibile
Qw = Portata acqua
Dp(c) = Perdita di carico
lato acqua
Speed = Velocità ventilatore
MAX = Velocità Alta
MED = Velocità Media
MIN = Velocità Bassa
Qv = Portata aria
CRC
14
CRC
24
CRC
34
CRC
44
CRC
54
CRC
64
CRC
74
CRC
84
CRC
94
VI
V
IV
III
II
I
VI
V
IV
III
II
I
VI
V
IV
III
II
I
VI
V
IV
III
II
I
VI
V
IV
III
II
I
VI
V
IV
III
II
I
VI
V
IV
III
II
I
VI
V
IV
III
II
I
VI
V
IV
III
II
I
220
195
175
150
125
105
340
295
250
220
170
145
440
385
325
270
235
185
570
485
400
335
265
185
650
545
495
420
315
250
830
760
680
590
505
415
925
840
735
630
535
445
1200
1100
1020
815
655
510
1500
1365
1210
980
830
735
kW kW l/h kPa
Pc Ps Qw Dp(c)
kW kW l/h kPa
Pc Ps Qw Dp(c)
kW kW l/h kPa
Pc Ps Qw Dp(c)
kW kW l/h kPa
Pc Ps Qw Dp(c)
MAX
MED
MIN
MAX
MED
MIN
MAX
MED
MIN
MAX
MED
MIN
MAX
MED
MIN
MAX
MED
MIN
MAX
MED
MIN
MAX
MED
MIN
MAX
MED
MIN
Qv
m 3 /h
Speed
MODEL
Tabella di resa in raffreddamento degli apparecchi CRC a 4 ranghi
Temperatura entrata aria: 27°C – Umidità Relativa: 50%
Tabella coefficienti di correzione
per valori di Umidità Relativa diversi
WT: 7/12 °C WT: 8/13 °C WT: 10/15 °C WT: 12/17 °C
1,33
1,20
1,10
0,96
0,85
0,73
2,20
1,95
1,71
1,54
1,22
1,08
3,09
2,76
2,37
2,03
1,77
1,43
3,71
3,35
2,85
2,45
1,97
1,42
4,40
3,80
3,49
3,03
2,35
1,92
5,52
5,14
4,70
4,15
3,63
3,04
6,00
5,56
4,98
4,38
3,82
3,25
6,98
6,53
6,17
5,17
4,34
3,51
8,20
7,69
7,05
6,00
5,25
4,77
0,96
0,87
0,79
0,68
0,60
0,51
1,56
1,37
1,19
1,07
0,83
0,74
2,14
1,90
1,62
1,38
1,20
0,97
2,60
2,33
1,96
1,68
1,34
0,96
3,06
2,62
2,40
2,07
1,59
1,30
3,86
3,59
3,26
2,86
2,49
2,07
4,21
3,88
3,46
3,02
2,62
2,22
5,04
4,69
4,41
3,65
3,04
2,43
6,01
5,60
5,09
4,28
3,71
3,35
229
206
189
165
146
126
378
335
294
265
210
186
531
475
408
349
304
246
638
576
490
421
339
244
757
654
600
521
404
330
949
884
808
714
624
523
1032
956
857
753
657
559
1201
1123
1061
889
746
604
1410
1323
1213
1032
903
820
6,4
5,4
4,6
3,6
2,9
2,2
19,6
15,9
12,5
10,4
6,9
5,6
16,0
13,1
10,1
7,6
6,0
4,1
21,2
17,7
13,3
10,2
6,9
3,9
35,5
27,4
23,6
18,5
11,8
8,3
46,5
41,1
35,1
28,1
22,3
16,3
31,4
27,5
22,7
18,1
14,2
10,7
20,0
17,8
16,1
11,8
8,7
6,0
26,5
23,7
20,3
15,3
12,1
10,2
1,18
1,07
0,98
0,86
0,76
0,65
1,97
1,75
1,53
1,38
1,09
0,97
2,78
2,48
2,14
1,83
1,59
1,30
3,33
3,01
2,56
2,21
1,78
1,28
3,96
3,42
3,14
2,74
2,12
1,74
4,96
4,63
4,23
3,74
3,28
2,74
5,39
5,00
4,48
3,95
3,44
2,94
6,24
5,84
5,52
4,64
3,90
3,16
7,32
6,87
6,30
5,37
4,71
4,27
0,91
0,81
0,74
0,64
0,56
0,47
1,47
1,29
1,12
1,00
0,78
0,69
2,01
1,78
1,52
1,29
1,12
0,91
2,44
2,19
1,84
1,58
1,26
0,90
2,88
2,46
2,25
1,95
1,50
1,22
3,63
3,37
3,06
2,69
2,34
1,94
3,96
3,65
3,25
2,84
2,46
2,08
4,73
4,41
4,14
3,43
2,85
2,28
5,65
5,27
4,79
4,02
3,49
3,14
203
184
169
148
131
112
339
301
263
237
187
167
478
427
368
315
273
224
573
518
440
380
306
220
681
588
540
471
365
299
853
796
728
643
564
471
927
860
771
679
592
506
1073
1004
949
798
671
544
1259
1182
1084
924
810
734
5,2
4,3
3,7
2,9
2,4
1,8
16,0
13,0
10,3
8,6
5,7
4,6
13,2
10,8
8,3
6,3
5,0
3,4
17,4
14,5
10,9
8,4
5,7
3,2
29,3
22,7
19,5
15,3
9,8
6,9
38,3
33,9
28,9
23,3
18,4
13,5
25,9
22,6
18,7
14,9
11,8
8,9
16,3
14,5
13,1
9,6
7,1
4,9
21,6
19,3
16,5
12,5
9,9
8,4
0,87
0,79
0,73
0,64
0,57
0,49
1,49
1,33
1,16
1,05
0,84
0,75
2,12
1,89
1,64
1,40
1,23
1,00
2,53
2,29
1,96
1,69
1,36
0,99
3,02
2,62
2,41
2,11
1,64
1,35
3,78
3,53
3,24
2,86
2,52
2,12
4,11
3,81
3,43
3,02
2,65
2,26
4,68
4,39
4,15
3,50
2,95
2,40
5,46
5,13
4,72
4,04
3,55
3,23
0,79
0,71
0,64
0,55
0,48
0,41
1,28
1,12
0,97
0,87
0,68
0,60
1,75
1,55
1,32
1,12
0,97
0,79
2,12
1,90
1,60
1,37
1,09
0,78
2,51
2,15
1,96
1,70
1,30
1,06
3,17
2,94
2,67
2,34
2,03
1,69
3,46
3,19
2,84
2,47
2,14
1,81
4,13
3,84
3,61
2,99
2,48
1,98
4,94
4,61
4,18
3,50
3,03
2,74
150
136
126
110
98
84
256
229
200
181
144
129
365
325
282
241
212
172
435
394
337
291
234
170
519
451
415
363
282
232
650
607
557
492
433
365
707
655
590
519
456
389
805
755
714
602
507
413
939
882
812
695
611
556
3,0
2,5
2,2
1,7
1,4
1,1
9,6
7,8
6,2
5,2
3,5
2,9
8,1
6,6
5,1
3,9
3,1
2,2
10,5
8,8
6,7
5,2
3,6
2,0
18,0
14,0
12,1
9,5
6,1
4,3
23,4
20,8
17,8
14,4
11,4
8,4
15,8
13,9
11,5
9,2
7,3
5,5
9,7
8,6
7,8
5,8
4,3
3,0
12,7
11,4
9,8
7,5
6,0
5,0
0,70
0,62
0,57
0,49
0,43
0,37
1,13
0,99
0,86
0,77
0,60
0,53
1,55
1,37
1,17
1,00
0,86
0,70
1,88
1,69
1,42
1,21
0,97
0,69
2,22
1,90
1,73
1,50
1,15
0,89
2,80
2,60
2,36
2,07
1,80
1,50
3,05
2,81
2,50
2,18
1,90
1,60
3,63
3,38
3,18
2,65
2,19
1,75
4,34
4,04
3,67
3,08
2,69
2,42
0,70
0,62
0,57
0,49
0,43
0,37
1,13
0,99
0,86
0,77
0,60
0,53
1,55
1,37
1,17
1,00
0,86
0,70
1,88
1,69
1,42
1,21
0,97
0,69
2,22
1,90
1,73
1,50
1,15
0,89
2,80
2,60
2,36
2,07
1,80
1,50
3,05
2,81
2,50
2,18
1,90
1,60
3,63
3,38
3,18
2,65
2,19
1,75
4,34
4,04
3,67
3,08
2,69
2,42
120
107
98
84
74
64
194
170
148
132
103
91
267
236
201
172
148
120
323
291
244
208
167
119
382
327
298
258
198
153
482
447
406
356
310
258
525
483
430
375
327
275
624
581
547
456
377
301
746
695
631
530
463
416
2,0
1,6
1,4
1,1
0,9
0,6
5,9
4,7
3,6
3,0
1,9
1,6
4,6
3,7
2,8
2,1
1,6
1,1
6,2
5,1
3,8
2,9
1,9
1,1
10,3
7,8
6,7
5,2
3,2
2,1
13,6
12,0
10,1
8,0
6,2
4,5
9,3
8,0
6,5
5,1
4,0
3,0
6,1
5,4
4,8
3,5
2,5
1,7
8,4
7,4
6,2
4,6
3,6
3,0
1,00
1,00
1,00
1,00
1,00
1,00
1,00
1,00
10/15°C 12/17°C
0,95
1,00
0,90
1,00
0,94
1,00
0,88
1,00
7/12°C 8/13°C

Pc
Ps
Pc
Ps
48%
U.R. WT:
46%
CRC
14
CRC
24
CRC
34
CRC
44
CRC
54
CRC
64
CRC
74
CRC
84
CRC
94
VI
V
IV
III
II
I
VI
V
IV
III
II
I
VI
V
IV
III
II
I
VI
V
IV
III
II
I
VI
V
IV
III
II
I
VI
V
IV
III
II
I
VI
V
IV
III
II
I
VI
V
IV
III
II
I
VI
V
IV
III
II
I
220
195
175
150
125
105
340
295
250
220
170
145
440
385
325
270
235
185
570
485
400
335
265
185
650
545
495
420
315
250
830
760
680
590
505
415
925
840
735
630
535
445
1200
1100
1020
815
655
510
1500
1365
1210
980
830
735
kW kW l/h kPa
Pc Ps Qw Dp(c)
kW kW l/h kPa
Pc Ps Qw Dp(c)
kW kW l/h kPa
Pc Ps Qw Dp(c)
kW kW l/h kPa
Pc Ps Qw Dp(c)
18
Serie CRC
MAX
MED
MIN
MAX
MED
MIN
MAX
MED
MIN
MAX
MED
MIN
MAX
MED
MIN
MAX
MED
MIN
MAX
MED
MIN
MAX
MED
MIN
MAX
MED
MIN
Qv
m 3 /h
Speed
MODEL
LEGENDA
WT = Temperatura acqua
Pc = Resa totale
Ps = Resa sensibile
Qw = Portata acqua
Dp(c) = Perdita di carico
lato acqua
Speed = Velocità ventilatore
MAX = Velocità Alta
MED = Velocità Media
MIN = Velocità Bassa
Qv = Portata aria
Tabella coefficienti di correzione
per valori di Umidità Relativa diversi
Tabella di resa in raffreddamento degli apparecchi CRC a 4 ranghi
Temperatura entrata aria: 26°C – Umidità Relativa: 50%
1,00
1,00
1,00
1,00
1,00
1,00
1,00
1,00
10/15°C 12/17°C
0,95
1,00
0,90
1,00
0,94
1,00
0,88
1,00
7/12°C 8/13°C
WT: 7/12 °C WT: 8/13 °C WT: 10/15 °C WT: 12/17 °C
1,17
1,06
0,97
0,85
0,75
0,65
1,96
1,74
1,52
1,37
1,09
0,97
2,76
2,47
2,12
1,81
1,58
1,29
3,31
3,00
2,55
2,19
1,76
1,27
3,93
3,40
3,12
2,72
2,11
1,72
4,93
4,60
4,21
3,71
3,25
2,72
5,36
4,97
4,46
3,92
3,42
2,91
6,21
5,81
5,49
4,61
3,87
3,14
7,29
6,84
6,27
5,34
4,68
4,25
0,91
0,81
0,74
0,64
0,56
0,48
1,47
1,29
1,12
1,00
0,79
0,69
2,02
1,79
1,53
1,30
1,13
0,91
2,45
2,20
1,85
1,58
1,26
0,90
2,89
2,47
2,26
1,96
1,50
1,22
3,64
3,38
3,07
2,69
2,34
1,95
3,97
3,66
3,26
2,85
2,47
2,09
4,74
4,42
4,15
3,44
2,86
2,29
5,66
5,28
4,80
4,03
3,50
3,15
201
182
167
146
129
112
337
299
261
236
187
167
475
425
365
311
272
222
569
516
439
377
303
218
676
585
537
468
363
296
848
791
724
638
559
468
922
855
767
674
588
501
1068
999
944
793
666
540
1254
1176
1078
918
805
731
5,1
4,3
3,7
2,9
2,4
1,8
16,0
13,0
10,3
8,5
5,7
4,6
13,1
10,8
8,3
6,3
4,9
3,4
17,3
14,5
10,9
8,4
5,7
3,2
29,1
22,6
19,4
15,2
9,7
6,8
38,1
33,8
28,8
23,1
18,3
13,4
25,8
22,6
18,6
14,9
11,7
8,8
16,2
14,5
13,1
9,6
7,1
4,9
21,5
19,3
16,5
12,5
9,9
8,3
1,03
0,93
0,85
0,75
0,66
0,57
1,73
1,54
1,35
1,22
0,97
0,86
2,45
2,19
1,89
1,61
1,41
1,15
2,93
2,65
2,26
1,95
1,57
1,13
3,49
3,02
2,78
2,42
1,88
1,54
4,37
4,08
3,73
3,30
2,89
2,43
4,75
4,41
3,96
3,48
3,04
2,60
5,46
5,12
4,84
4,07
3,42
2,78
6,40
6,01
5,52
4,71
4,13
3,75
0,85
0,76
0,69
0,60
0,52
0,44
1,38
1,21
1,05
0,94
0,73
0,65
1,88
1,67
1,43
1,21
1,05
0,85
2,29
2,05
1,73
1,48
1,18
0,84
2,70
2,31
2,11
1,83
1,40
1,14
3,41
3,17
2,88
2,52
2,19
1,82
3,72
3,43
3,05
2,66
2,31
1,95
4,44
4,13
3,89
3,22
2,67
2,14
5,31
4,95
4,49
3,77
3,27
2,95
177
160
146
129
114
98
298
265
232
210
167
148
421
377
325
277
243
198
504
456
389
335
270
194
600
519
478
416
323
265
752
702
642
568
497
418
817
759
681
599
523
447
939
881
832
700
588
478
1101
1034
949
810
710
645
4,0
3,4
2,9
2,3
1,9
1,4
12,7
10,3
8,2
6,8
4,6
3,7
10,6
8,7
6,7
5,1
4,0
2,8
13,8
11,6
8,8
6,7
4,6
2,6
23,5
18,2
15,7
12,3
7,9
5,6
30,6
27,1
23,2
18,7
14,8
10,9
20,7
18,1
15,0
12,0
9,4
7,1
12,9
11,5
10,4
7,7
5,7
3,9
17,0
15,2
13,1
9,9
7,9
6,6
0,76
0,68
0,60
0,53
0,47
0,41
1,24
1,11
0,98
0,88
0,70
0,63
1,78
1,59
1,38
1,18
1,04
0,85
2,12
1,92
1,64
1,42
1,15
0,84
2,55
2,21
2,04
1,78
1,39
1,14
3,18
2,97
2,73
2,42
2,13
1,79
3,45
3,21
2,89
2,55
2,23
1,91
3,86
3,63
3,44
2,91
2,46
2,01
4,72
4,40
3,90
3,35
2,95
2,69
0,76
0,68
0,59
0,51
0,45
0,38
1,18
1,04
0,90
0,81
0,63
0,56
1,62
1,43
1,22
1,04
0,90
0,73
1,97
1,76
1,48
1,27
1,01
0,72
2,33
1,99
1,82
1,57
1,21
0,98
2,94
2,73
2,48
2,17
1,89
1,57
3,21
2,95
2,63
2,29
1,99
1,68
3,83
3,56
3,34
2,76
2,29
1,83
4,72
4,40
3,87
3,24
2,81
2,53
131
117
103
91
81
71
213
191
169
151
120
108
306
273
237
203
179
146
365
330
282
244
198
144
439
380
351
306
239
196
547
511
470
416
366
308
593
552
497
439
384
329
664
624
592
501
423
346
812
757
671
576
507
463
2,3
1,9
1,5
1,2
1,0
0,8
7,0
5,7
4,6
3,8
2,6
2,1
5,9
4,9
3,8
2,9
2,3
1,6
7,7
6,5
4,9
3,8
2,6
1,5
13,3
10,4
9,0
7,1
4,6
3,2
17,2
15,4
13,2
10,7
8,5
6,3
11,6
10,2
8,5
6,8
5,4
4,1
6,9
6,2
5,6
4,2
3,1
2,2
9,8
8,7
7,0
5,4
4,3
3,7
0,63
0,57
0,52
0,45
0,39
0,33
1,03
0,91
0,79
0,71
0,55
0,49
1,42
1,26
1,07
0,91
0,79
0,64
1,72
1,55
1,30
1,11
0,89
0,63
2,03
1,74
1,59
1,38
1,06
0,86
2,57
2,38
2,16
1,89
1,65
1,37
2,80
2,58
2,29
2,00
1,74
1,47
3,32
3,09
2,90
2,42
2,01
1,60
3,96
3,69
3,35
2,81
2,46
2,22
0,63
0,57
0,52
0,45
0,39
0,33
1,03
0,91
0,79
0,71
0,55
0,49
1,42
1,26
1,07
0,91
0,79
0,64
1,72
1,55
1,30
1,11
0,89
0,63
2,03
1,74
1,59
1,38
1,06
0,86
2,57
2,38
2,16
1,89
1,65
1,37
2,80
2,58
2,29
2,00
1,74
1,47
3,32
3,09
2,90
2,42
2,01
1,60
3,96
3,69
3,35
2,81
2,46
2,22
108
98
89
77
67
57
177
157
136
122
95
84
244
217
184
157
136
110
296
267
224
191
153
108
349
299
273
237
182
148
442
409
372
325
284
236
482
444
394
344
299
253
571
531
499
416
346
275
681
635
576
483
423
382
1,7
1,4
1,2
0,9
0,7
0,5
5,0
4,0
3,1
2,5
1,7
1,3
3,9
3,2
2,4
1,8
1,4
1,0
5,3
4,4
3,2
2,4
1,6
0,9
8,8
6,7
5,7
4,5
2,8
1,9
11,7
10,2
8,7
6,8
5,4
3,9
7,9
6,9
5,6
4,4
3,4
2,6
5,2
4,6
4,1
3,0
2,1
1,4
7,1
6,3
5,3
3,9
3,1
2,6

Pc
Ps
Pc
Ps
48%
U.R. WT:
46%
19
Serie CRC
LEGENDA
WT = Temperatura acqua
Pc = Resa totale
Ps = Resa sensibile
Qw = Portata acqua
Dp(c) = Perdita di carico
lato acqua
Speed = Velocità ventilatore
MAX = Velocità Alta
MED = Velocità Media
MIN = Velocità Bassa
Qv = Portata aria
CRC
14
CRC
24
CRC
34
CRC
44
CRC
54
CRC
64
CRC
74
CRC
84
CRC
94
VI
V
IV
III
II
I
VI
V
IV
III
II
I
VI
V
IV
III
II
I
VI
V
IV
III
II
I
VI
V
IV
III
II
I
VI
V
IV
III
II
I
VI
V
IV
III
II
I
VI
V
IV
III
II
I
VI
V
IV
III
II
I
220
195
175
150
125
105
340
295
250
220
170
145
440
385
325
270
235
185
570
485
400
335
265
185
650
545
495
420
315
250
830
760
680
590
505
415
925
840
735
630
535
445
1200
1100
1020
815
655
510
1500
1365
1210
980
830
735
kW kW l/h kPa
Pc Ps Qw Dp(c)
kW kW l/h kPa
Pc Ps Qw Dp(c)
kW kW l/h kPa
Pc Ps Qw Dp(c)
kW kW l/h kPa
Pc Ps Qw Dp(c)
MAX
MED
MIN
MAX
MED
MIN
MAX
MED
MIN
MAX
MED
MIN
MAX
MED
MIN
MAX
MED
MIN
MAX
MED
MIN
MAX
MED
MIN
MAX
MED
MIN
Qv
m 3 /h
Speed
MODEL
Tabella coefficienti di correzione
per valori di Umidità Relativa diversi
Tabella di resa in raffreddamento degli apparecchi CRC a 4 ranghi
Temperatura entrata aria: 25°C – Umidità Relativa: 50%
WT: 7/12 °C WT: 8/13 °C WT: 10/15 °C WT: 12/17 °C
1,03
0,93
0,85
0,75
0,66
0,57
1,73
1,54
1,35
1,21
0,96
0,86
2,44
2,18
1,88
1,61
1,40
1,14
3,01
2,64
2,25
1,94
1,56
1,13
3,48
3,01
2,76
2,41
1,87
1,53
4,36
4,07
3,72
3,29
2,88
2,42
4,74
4,39
3,94
3,47
3,03
2,58
5,45
5,11
4,83
4,06
3,41
2,77
6,40
6,00
5,51
4,69
4,12
3,74
0,85
0,76
0,69
0,60
0,52
0,44
1,38
1,21
1,05
0,94
0,74
0,65
1,89
1,68
1,43
1,22
1,06
0,85
2,37
2,06
1,73
1,48
1,18
0,84
2,71
2,32
2,12
1,83
1,41
1,15
3,42
3,17
2,88
2,53
2,20
1,83
3,73
3,44
3,06
2,67
2,32
1,96
4,45
4,14
3,89
3,22
2,68
2,14
5,32
4,95
4,50
3,78
3,27
2,95
177
160
146
129
114
98
298
265
232
208
165
148
420
375
323
277
241
196
518
454
387
334
268
194
599
518
475
415
322
263
750
700
640
566
495
416
815
755
678
597
521
444
937
879
831
698
587
476
1101
1032
948
807
709
643
4,1
3,4
2,9
2,3
1,9
1,4
12,8
10,4
8,2
6,8
4,6
3,7
10,6
8,7
6,7
5,1
4,0
2,8
14,6
11,6
8,8
6,7
4,6
2,6
23,5
18,2
15,7
12,3
7,9
5,5
30,7
27,2
23,2
18,7
14,8
10,9
20,7
18,2
15,0
12,0
9,4
7,1
12,9
11,5
10,4
7,7
5,7
3,9
17,1
15,3
13,1
9,9
7,9
6,7
0,88
0,80
0,73
0,64
0,57
0,49
1,50
1,33
1,17
1,05
0,84
0,75
2,12
1,90
1,64
1,40
1,23
1,00
2,62
2,30
1,96
1,69
1,36
0,99
3,03
2,63
2,42
2,11
1,64
1,34
3,79
3,54
3,24
2,87
2,52
2,12
4,12
3,83
3,44
3,03
2,65
2,26
4,71
4,41
4,17
3,51
2,96
2,41
5,51
5,17
4,75
4,06
3,57
3,24
0,79
0,71
0,64
0,56
0,49
0,41
1,28
1,13
0,98
0,87
0,68
0,60
1,76
1,56
1,33
1,13
0,98
0,79
2,21
1,91
1,61
1,38
1,10
0,78
2,52
2,16
1,97
1,71
1,31
1,07
3,18
2,95
2,69
2,35
2,05
1,70
3,47
3,20
2,85
2,49
2,16
1,82
4,15
3,86
3,63
3,00
2,49
1,99
4,96
4,62
4,19
3,52
3,05
2,75
151
138
126
110
98
84
258
229
201
181
144
129
365
327
282
241
212
172
451
396
337
291
234
170
521
452
416
363
282
230
652
609
557
494
433
365
709
659
592
521
456
389
810
759
717
604
509
415
948
889
817
698
614
557
3,1
2,6
2,2
1,8
1,4
1,1
9,8
8,0
6,4
5,3
3,5
2,9
8,2
6,7
5,2
4,0
3,1
2,2
11,3
9,0
6,8
5,3
3,6
2,0
18,3
14,2
12,3
9,7
6,2
4,4
23,9
21,2
18,1
14,6
11,6
8,5
16,1
14,1
11,7
9,4
7,4
5,6
9,9
8,8
8,0
5,9
4,4
3,0
13,1
11,7
10,1
7,6
6,1
5,1
0,70
0,63
0,57
0,49
0,43
0,37
1,13
1,00
0,86
0,77
0,61
0,54
1,55
1,38
1,18
0,95
0,84
0,69
1,95
1,69
1,43
1,22
0,93
0,68
2,22
1,90
1,74
1,51
1,13
0,93
2,81
2,61
2,37
2,07
1,80
1,45
3,06
2,82
2,51
2,19
1,91
1,55
3,64
3,39
3,18
2,65
2,20
1,75
4,34
4,05
3,68
3,09
2,70
2,43
0,70
0,63
0,57
0,49
0,43
0,37
1,13
1,00
0,86
0,77
0,61
0,54
1,55
1,38
1,18
0,95
0,82
0,67
1,95
1,69
1,43
1,22
0,92
0,66
2,22
1,90
1,74
1,51
1,11
0,90
2,81
2,61
2,37
2,07
1,80
1,43
3,06
2,82
2,51
2,19
1,91
1,54
3,64
3,39
3,18
2,65
2,20
1,75
4,34
4,05
3,68
3,09
2,70
2,43
120
108
98
84
74
64
194
172
148
132
105
93
267
237
203
163
144
119
335
291
246
210
160
117
382
327
299
260
194
160
483
449
408
356
310
249
526
485
432
377
329
267
626
583
547
456
378
301
746
697
633
531
464
418
2,0
1,7
1,4
1,1
0,9
0,7
6,0
4,7
3,7
3,0
2,0
1,6
4,7
3,8
2,9
2,0
1,6
1,1
6,7
5,2
3,8
2,9
1,8
1,0
10,5
8,0
6,8
5,3
3,2
2,3
13,9
12,2
10,3
8,1
6,4
4,3
9,4
8,2
6,7
5,2
4,1
2,8
6,2
5,5
4,9
3,6
2,6
1,7
8,5
7,5
6,3
4,7
3,7
3,1
0,57
0,51
0,47
0,40
0,36
0,30
0,94
0,82
0,71
0,64
0,50
0,44
1,29
1,14
0,98
0,83
0,72
0,58
1,56
1,40
1,18
1,01
0,81
0,57
1,84
1,58
1,44
1,25
0,96
0,78
2,33
2,16
1,96
1,72
1,50
1,25
2,54
2,34
2,08
1,82
1,58
1,34
3,00
2,79
2,63
2,19
1,82
1,45
3,57
3,33
3,03
2,55
2,23
2,01
0,57
0,51
0,47
0,40
0,36
0,30
0,94
0,82
0,71
0,64
0,50
0,44
1,29
1,14
0,98
0,83
0,72
0,58
1,56
1,40
1,18
1,01
0,81
0,57
1,84
1,58
1,44
1,25
0,96
0,78
2,33
2,16
1,96
1,72
1,50
1,25
2,54
2,34
2,08
1,82
1,58
1,34
3,00
2,79
2,63
2,19
1,82
1,45
3,57
3,33
3,03
2,55
2,23
2,01
98
88
81
69
62
52
162
141
122
110
86
76
222
196
169
143
124
100
268
241
203
174
139
98
316
272
248
215
165
134
401
372
337
296
258
215
437
402
358
313
272
230
516
480
452
377
313
249
614
573
521
439
384
346
1,4
1,2
1,0
0,8
0,6
0,5
4,2
3,4
2,6
2,1
1,4
1,1
3,3
2,7
2,0
1,5
1,2
0,8
4,5
3,7
2,7
2,1
1,4
0,8
7,4
5,7
4,8
3,8
2,4
1,6
9,9
8,6
7,3
5,8
4,5
3,3
6,7
5,8
4,7
3,7
2,9
2,2
4,4
3,8
3,5
2,5
1,8
1,2
5,9
5,3
4,4
3,3
2,6
2,2
1,00
1,00
1,00
1,00
1,00
1,00
1,00
1,00
10/15°C 12/17°C
0,95
1,00
0,90
1,00
0,94
1,00
0,88
1,00
7/12°C 8/13°C

kPa
Dp(c)
kW
Ph
l/h
Qw
kPa
Dp(c)
kW
Ph
l/h
Qw
kPa
Dp(c)
kW
Ph
l/h
Qw
kPa
Dp(c)
kW
Ph
l/h
Qw
kPa
Dp(c)
kW
Ph
l/h
Qw
Qv
m 3 /h
Speed
MODEL
20
Serie CRC
CRC
13
CRC
23
CRC
33
CRC
43
CRC
53
CRC
63
CRC
73
CRC
83
CRC
93
VI
V
IV
III
II
I
VI
V
IV
III
II
I
VI
V
IV
III
II
I
VI
V
IV
III
II
I
VI
V
IV
III
II
I
VI
V
IV
III
II
I
VI
V
IV
III
II
I
VI
V
IV
III
II
I
VI
V
IV
III
II
I
220
195
175
150
125
105
340
295
250
220
170
145
440
385
325
270
235
185
570
485
400
335
265
185
650
545
495
420
315
250
830
760
680
590
505
415
925
840
735
630
535
445
1200
1100
1020
815
655
510
1500
1365
1210
980
830
735
MAX
MED
MIN
MAX
MED
MIN
MAX
MED
MIN
MAX
MED
MIN
MAX
MED
MIN
MAX
MED
MIN
MAX
MED
MIN
MAX
MED
MIN
MAX
MED
MIN
LEGENDA
WT = Temperatura acqua
Ph = Resa
Qw = Portata acqua
Dp(c) = Perdita di carico
lato acqua
Speed = Velocità ventilatore
MAX = Velocità Alta
MED = Velocità Media
MIN = Velocità Bassa
Qv = Portata aria
WT: 70/60 °C WT: 60/50 °C WT: 50/40 °C WT: 50/45 °C WT: 45/40 °C
2,42
2,18
1,99
1,75
1,53
1,31
3,89
3,44
3,00
2,70
2,14
1,90
5,52
4,92
4,24
3,61
3,14
2,54
6,87
6,00
5,08
4,36
3,51
2,51
7,57
6,54
6,04
5,26
4,07
3,32
9,22
8,61
7,87
6,96
6,15
5,17
10,55
9,76
8,73
7,67
6,72
5,71
13,25
12,36
11,63
9,67
8,11
6,49
15,74
14,70
13,39
11,29
9,82
8,87
208
187
171
151
132
113
335
296
258
232
184
163
475
423
365
310
270
218
591
516
437
375
302
216
651
562
519
452
350
286
793
740
677
599
529
445
907
839
751
660
578
491
1140
1063
1000
832
697
558
1354
1264
1152
971
845
763
2,4
2,0
1,7
1,4
1,1
0,8
7,5
6,0
4,7
3,9
2,6
2,1
19,8
16,1
12,4
9,4
7,3
5,1
29,1
22,9
17,1
13,1
8,9
5,0
13,5
10,4
9,0
7,1
4,5
3,2
19,0
16,9
14,4
11,6
9,3
6,9
28,1
24,5
20,1
16,0
12,7
9,5
18,5
16,4
14,7
10,6
7,8
5,3
25,1
22,3
18,9
14,0
11,0
9,2
1,25
1,13
1,03
0,91
0,80
0,68
2,05
1,82
1,59
1,43
1,14
1,01
2,96
2,64
2,28
1,95
1,70
1,38
3,67
3,21
2,73
2,36
1,89
1,36
4,04
3,49
3,23
2,82
2,19
1,79
4,91
4,58
4,20
3,71
3,29
2,77
5,64
5,22
4,68
4,15
3,62
3,08
7,01
6,55
6,17
5,14
4,33
3,47
8,31
7,77
7,09
5,99
5,22
4,76
108
97
89
78
69
58
176
157
137
123
98
87
255
227
196
168
146
119
316
276
235
203
163
117
347
300
278
243
188
154
422
394
361
319
283
238
485
449
402
357
311
265
603
563
531
442
372
298
715
668
610
515
449
409
0,8
0,7
0,6
0,5
0,4
0,3
2,6
2,1
1,6
1,4
0,9
0,7
7,0
5,8
4,5
3,4
2,6
1,8
10,3
8,1
6,1
4,7
3,2
1,8
4,7
3,7
3,2
2,5
1,6
1,1
6,7
5,9
5,1
4,1
3,3
2,4
10,0
8,7
7,2
5,8
4,5
3,4
6,5
5,7
5,2
3,7
2,8
1,9
8,7
7,7
6,6
4,9
3,8
3,3
1,48
1,33
1,21
1,07
0,94
0,80
2,38
2,10
1,84
1,65
1,31
1,16
3,37
3,00
2,59
2,21
1,92
1,55
4,20
3,66
3,10
2,68
2,14
1,54
4,62
3,99
3,69
3,21
2,49
2,03
5,63
5,26
4,81
4,25
3,76
3,15
6,44
5,96
5,33
4,71
4,11
3,49
8,09
7,55
7,10
5,90
4,96
3,97
9,61
8,98
8,18
6,89
6,00
5,46
255
229
208
184
162
138
409
361
316
284
225
200
580
516
445
380
330
267
722
630
533
461
368
265
795
686
635
552
428
349
968
905
827
731
647
542
1108
1025
917
810
707
600
1391
1299
1221
1015
853
683
1653
1545
1407
1185
1032
939
3,7
3,1
2,6
2,1
1,6
1,2
11,2
9,1
7,1
5,9
3,9
3,2
29,8
24,3
18,7
14,1
11,0
7,6
43,8
34,4
25,7
19,9
13,4
7,5
20,2
15,6
13,6
10,6
6,8
4,8
28,6
25,3
21,7
17,4
14,0
10,3
42,2
36,8
30,3
24,4
19,1
14,3
27,9
24,7
22,2
16,0
11,8
7,9
37,8
33,5
28,4
21,0
16,5
13,9
1,19
1,07
0,98
0,86
0,76
0,64
1,92
1,70
1,49
1,34
1,06
0,94
2,74
2,44
2,10
1,79
1,56
1,26
3,41
2,97
2,52
2,18
1,74
1,25
3,75
3,24
3,00
2,61
2,02
1,65
4,56
4,26
3,90
3,45
3,05
2,56
5,23
4,83
4,33
3,83
3,34
2,83
6,55
6,11
5,75
4,78
4,02
3,22
7,78
7,26
6,62
5,58
4,86
4,42
205
184
169
148
131
110
330
292
256
230
182
162
471
420
361
308
268
217
587
511
433
375
299
215
645
557
516
449
347
284
784
733
671
593
525
440
900
831
745
659
574
487
1127
1051
989
822
691
554
1338
1249
1139
960
836
760
2,5
2,1
1,8
1,4
1,1
0,9
7,9
6,4
5,0
4,2
2,8
2,2
21,0
17,1
13,2
10,0
7,8
5,4
30,8
24,3
18,2
14,0
9,5
5,3
14,2
11,0
9,6
7,5
4,8
3,4
20,1
17,8
15,2
12,3
9,9
7,3
29,7
25,9
21,3
17,2
13,5
10,1
19,6
17,3
15,6
11,3
8,3
5,6
26,5
23,5
19,9
14,8
11,6
9,8
1,83
1,66
1,51
1,33
1,17
1,00
2,97
2,63
2,30
2,07
1,64
1,46
4,24
3,78
3,26
2,78
2,42
1,96
5,27
4,60
3,90
3,36
2,70
1,94
5,81
5,02
4,64
4,04
3,13
2,56
7,06
6,59
6,03
5,34
4,72
3,97
8,10
7,49
6,71
5,93
5,17
4,39
10,13
9,45
8,90
7,40
6,22
4,98
12,03
11,23
10,24
8,64
7,52
6,85
157
143
130
114
101
86
255
226
198
178
141
126
365
325
280
239
208
169
453
396
335
289
232
167
500
432
399
347
269
220
607
567
519
459
406
341
697
644
577
510
445
378
871
813
765
636
535
428
1035
966
881
743
647
589
1,5
1,3
1,1
0,9
0,7
0,5
4,8
3,9
3,0
2,5
1,7
1,4
12,8
10,5
8,1
6,1
4,8
3,3
18,8
14,8
11,1
8,5
5,8
3,2
8,7
6,7
5,9
4,6
2,9
2,1
12,3
10,9
9,3
7,5
6,0
4,4
18,2
15,8
13,0
10,5
8,3
6,2
11,9
10,6
9,5
6,9
5,1
3,4
16,1
14,3
12,1
9,0
7,1
6,0
Tabella di resa in riscaldamento degli apparecchi CRC a 3 ranghi
Temperatura entrata aria: 20°C

21
Serie CRC
LEGENDA
WT = Temperatura acqua
Ph = Resa
Qw = Portata acqua
Dp(c) = Perdita di carico
lato acqua
Speed = Velocità ventilatore
MAX = Velocità Alta
MED = Velocità Media
MIN = Velocità Bassa
Qv = Portata aria
kPa
Dp(c)
kW
Ph
l/h
Qw
kPa
Dp(c)
kW
Ph
l/h
Qw
kPa
Dp(c)
kW
Ph
l/h
Qw
kPa
Dp(c)
kW
Ph
l/h
Qw
kPa
Dp(c)
kW
Ph
l/h
Qw
Qv
m 3 /h
Speed
MODEL
CRC
14
CRC
24
CRC
34
CRC
44
CRC
54
CRC
64
CRC
74
CRC
84
CRC
94
VI
V
IV
III
II
I
VI
V
IV
III
II
I
VI
V
IV
III
II
I
VI
V
IV
III
II
I
VI
V
IV
III
II
I
VI
V
IV
III
II
I
VI
V
IV
III
II
I
VI
V
IV
III
II
I
VI
V
IV
III
II
I
220
195
175
150
125
105
340
295
250
220
170
145
440
385
325
270
235
185
570
485
400
335
265
185
650
545
495
420
315
250
830
760
680
590
505
415
925
840
735
630
535
445
1200
1100
1020
815
655
510
1500
1365
1210
980
830
735
MAX
MED
MIN
MAX
MED
MIN
MAX
MED
MIN
MAX
MED
MIN
MAX
MED
MIN
MAX
MED
MIN
MAX
MED
MIN
MAX
MED
MIN
MAX
MED
MIN
WT: 70/60 °C WT: 60/50 °C WT: 50/40 °C WT: 50/45 °C WT: 45/40 °C
2,63
2,36
2,15
1,86
1,62
1,38
4,19
3,69
3,22
2,88
2,24
1,98
5,80
5,14
4,40
3,73
3,23
2,60
7,30
6,33
5,32
4,56
3,62
2,57
8,07
6,97
6,37
5,51
4,23
3,44
10,68
9,90
8,98
7,85
6,81
5,66
11,26
10,38
9,30
8,12
7,02
5,93
14,36
13,34
12,52
10,37
8,55
6,78
17,23
16,02
14,52
12,13
10,55
9,47
226
203
185
160
139
119
360
317
277
248
193
170
499
442
378
321
278
224
628
544
458
392
311
221
694
599
548
474
364
296
918
851
772
675
586
487
968
893
800
698
604
510
1235
1147
1077
892
735
583
1482
1378
1249
1043
907
814
4,9
4,0
3,4
2,7
2,1
1,6
14,0
11,1
8,7
7,2
4,6
3,7
10,8
8,7
6,6
5,0
3,9
2,6
15,4
12,0
8,9
6,8
4,5
2,5
23,7
18,3
15,6
12,1
7,6
5,3
34,1
29,9
25,2
19,8
15,5
11,2
21,9
18,9
15,6
12,3
9,5
7,1
16,3
14,3
12,8
9,2
6,6
4,4
22,5
19,8
16,6
12,1
9,5
7,8
1,38
1,24
1,14
0,99
0,86
0,73
2,24
1,97
1,72
1,54
1,21
1,07
3,12
2,77
2,38
2,02
1,75
1,41
3,90
3,39
2,86
2,46
1,96
1,40
4,34
3,76
3,44
2,97
2,29
1,87
5,75
5,34
4,85
4,24
3,69
3,07
6,05
5,58
5,01
4,38
3,79
3,21
7,63
7,10
6,67
5,54
4,58
3,65
9,13
8,50
7,71
6,46
5,63
5,07
119
107
98
85
74
63
193
169
148
132
104
92
268
238
205
174
151
121
335
292
246
212
169
120
373
323
296
255
197
161
495
459
417
365
317
264
520
480
431
377
326
276
656
611
574
476
394
314
785
731
663
556
484
436
1,7
1,4
1,2
0,9
0,7
0,5
4,9
3,9
3,1
2,6
1,7
1,3
3,9
3,1
2,4
1,8
1,4
1,0
5,5
4,3
3,2
2,4
1,6
0,9
8,5
6,6
5,6
4,4
2,8
1,9
12,2
10,7
9,1
7,2
5,6
4,1
7,8
6,8
5,6
4,4
3,4
2,6
5,7
5,0
4,5
3,3
2,3
1,6
7,8
6,9
5,8
4,3
3,4
2,8
1,60
1,44
1,32
1,14
0,99
0,84
2,56
2,25
1,97
1,76
1,37
1,21
3,55
3,14
2,69
2,28
1,98
1,59
4,46
3,87
3,25
2,79
2,21
1,57
4,93
4,26
3,89
3,36
2,58
2,10
6,53
6,05
5,49
4,80
4,17
3,46
6,88
6,34
5,68
4,96
4,29
3,63
8,77
8,15
7,65
6,34
5,23
4,15
10,53
9,79
8,87
7,41
6,44
5,79
275
248
227
196
170
144
440
387
339
303
236
208
611
540
463
392
341
273
767
666
559
480
380
270
848
733
669
578
444
361
1123
1041
944
826
717
595
1183
1090
977
853
738
624
1508
1402
1316
1090
900
714
1811
1684
1526
1275
1108
996
7,3
6,1
5,2
4,0
3,1
2,4
21,0
16,7
13,2
10,8
7,0
5,6
16,3
13,2
10,0
7,5
5,8
4,0
23,2
18,1
13,3
10,2
6,8
3,7
35,7
27,6
23,5
18,2
11,4
7,9
51,4
44,9
37,9
29,9
23,3
16,8
32,8
28,5
23,5
18,5
14,3
10,6
24,5
21,6
19,3
13,8
9,9
6,6
33,8
29,7
25,0
18,2
14,3
11,8
1,30
1,17
1,06
0,92
0,80
0,68
2,08
1,83
1,60
1,43
1,11
0,99
2,88
2,56
2,19
1,85
1,61
1,30
3,62
3,14
2,64
2,27
1,80
1,28
4,01
3,46
3,16
2,74
2,10
1,71
5,31
4,92
4,46
3,90
3,39
2,82
5,59
5,15
4,62
4,03
3,49
2,95
7,11
6,60
6,20
5,14
4,24
3,37
8,52
7,93
7,18
6,01
5,23
4,70
224
201
182
158
138
117
358
315
275
246
191
170
495
440
377
318
277
224
623
540
454
390
310
220
690
595
544
471
361
294
913
846
767
671
583
485
961
886
795
693
600
507
1223
1135
1066
884
729
580
1465
1364
1235
1034
900
808
5,1
4,3
3,6
2,8
2,2
1,7
14,8
11,8
9,3
7,6
4,9
4,0
11,5
9,3
7,1
5,3
4,1
2,8
16,4
12,8
9,4
7,2
4,8
2,6
25,2
19,5
16,6
12,9
8,1
5,6
36,3
31,8
26,8
21,1
16,5
11,9
23,2
20,1
16,6
13,1
10,1
7,5
17,2
15,2
13,6
9,8
7,0
4,6
23,7
20,9
17,6
12,8
10,0
8,3
2,00
1,80
1,64
1,43
1,24
1,06
3,22
2,83
2,47
2,21
1,73
1,53
4,46
3,96
3,39
2,87
2,49
2,01
5,60
4,86
4,09
3,51
2,79
1,99
6,21
5,36
4,90
4,24
3,26
2,65
8,22
7,62
6,92
6,05
5,25
4,37
8,65
7,98
7,16
6,25
5,41
4,57
11,00
10,22
9,60
7,96
6,57
5,22
13,18
12,26
11,12
9,30
8,09
7,27
172
155
141
123
107
91
277
243
212
190
149
132
384
341
292
247
214
173
482
418
352
302
240
171
534
461
421
365
280
228
707
655
595
520
452
376
744
686
616
538
465
393
946
879
826
685
565
449
1133
1054
956
800
696
625
3,1
2,6
2,2
1,7
1,3
1,0
9,0
7,2
5,7
4,7
3,0
2,4
7,0
5,7
4,3
3,2
2,5
1,7
10,0
7,8
5,8
4,4
2,9
1,6
15,4
11,9
10,2
7,9
5,0
3,4
22,2
19,4
16,4
12,9
10,1
7,3
14,2
12,3
10,2
8,0
6,2
4,6
10,5
9,2
8,3
6,0
4,2
2,8
14,5
12,7
10,7
7,8
6,1
5,1
Tabella di resa in riscaldamento degli apparecchi CRC a 4 ranghi
Temperatura entrata aria: 20°C

kPa
Dp(c)
l/h
Qw
kW
Ph
kPa
Dp(c)
l/h
Qw
kW
Ph
kPa
Dp(c)
l/h
Qw
kW
Ph
kPa
Dp(c)
l/h
Qw
kW
Ph
kPa
Dp(c)
l/h
Qw
kW
Ph
kPa
Dp(c)
l/h
Qw
kW
Ph
Qv
m 3 /h
Speed
MODEL
22
Serie CRC
CRC
1
CRC
2
CRC
3
CRC
4
CRC
5
CRC
6
CRC
7
CRC
8
CRC
9
VI
V
IV
III
II
I
VI
V
IV
III
II
I
VI
V
IV
III
II
I
VI
V
IV
III
II
I
VI
V
IV
III
II
I
VI
V
IV
III
II
I
VI
V
IV
III
II
I
VI
V
IV
III
II
I
VI
V
IV
III
II
I
220
195
175
150
125
105
340
295
250
220
170
145
440
385
325
270
235
185
570
485
400
335
265
185
650
545
495
420
315
250
830
760
680
590
505
415
925
840
735
630
535
445
1200
1100
1020
815
655
510
1500
1365
1210
980
830
735
MAX
MED
MIN
MAX
MED
MIN
MAX
MED
MIN
MAX
MED
MIN
MAX
MED
MIN
MAX
MED
MIN
MAX
MED
MIN
MAX
MED
MIN
MAX
MED
MIN
LEGENDA
WT = Temperatura acqua
Ph = Resa
Qw = Portata acqua
Dp(c) = Perdita di carico
lato acqua
Speed = Velocità ventilatore
MAX = Velocità Alta
MED = Velocità Media
MIN = Velocità Bassa
Qv = Portata aria
WT: 80/70 °C WT: 75/65 °C WT: 70/60 °C WT: 65/55 °C WT: 60/50 °C WT: 55/45 °C
1,32
1,21
1,12
1,00
0,90
0,79
2,11
1,90
1,70
1,56
1,30
1,18
3,08
2,81
2,49
2,20
1,98
1,68
3,68
3,30
2,89
2,56
2,15
1,67
4,28
3,79
3,54
3,16
2,59
2,20
5,05
4,77
4,42
3,99
3,59
3,12
5,97
5,59
5,10
4,58
4,10
3,60
6,75
6,37
6,05
5,19
4,48
3,76
7,77
7,36
6,81
5,90
5,26
4,84
114
104
96
86
77
68
181
163
146
134
112
101
265
242
214
189
170
144
316
284
249
220
185
144
368
326
304
272
223
189
434
410
380
343
309
268
513
481
439
394
353
310
581
548
520
446
385
323
668
633
586
507
452
416
2,4
2,1
1,8
1,5
1,2
1,0
6,6
5,5
4,5
3,9
2,8
2,4
16,2
13,8
11,1
9,0
7,4
5,6
22,1
18,2
14,4
11,7
8,6
5,5
5,6
4,6
4,0
3,3
2,3
1,8
7,5
6,8
6,0
5,0
4,1
3,2
11,9
10,6
9,0
7,5
6,1
4,9
14,8
13,3
12,2
9,3
7,2
5,3
18,9
17,2
15,0
11,7
9,5
8,2
1,18
1,08
1,00
0,90
0,81
0,71
1,90
1,71
1,53
1,41
1,17
1,06
2,78
2,54
2,25
1,98
1,78
1,52
3,32
2,97
2,60
2,31
1,94
1,50
3,85
3,41
3,18
2,85
2,33
1,99
4,54
4,29
3,98
3,59
3,23
2,81
5,38
5,04
4,59
4,13
3,69
3,25
6,08
5,74
5,45
4,68
4,04
3,39
7,00
6,63
6,13
5,32
4,74
4,37
101
93
86
77
70
61
163
147
132
121
101
91
239
218
194
170
153
131
286
255
224
199
167
129
331
293
273
245
200
171
390
369
342
309
278
242
463
433
395
355
317
280
523
494
469
402
347
292
602
570
527
458
408
376
2,0
1,7
1,5
1,2
1,0
0,8
5,6
4,7
3,8
3,3
2,4
2,0
13,7
11,7
9,4
7,6
6,3
4,7
18,7
15,4
12,2
9,9
7,3
4,7
4,8
3,8
3,4
2,8
2,0
1,5
6,4
5,8
5,0
4,2
3,5
2,7
10,1
9,0
7,6
6,3
5,2
4,1
12,5
11,3
10,3
7,9
6,1
4,5
16,0
14,5
12,7
9,9
8,1
7,0
1,04
0,96
0,89
0,79
0,71
0,63
1,68
1,52
1,36
1,25
1,04
0,94
2,48
2,26
2,00
1,77
1,59
1,35
2,96
2,65
2,32
2,06
1,73
1,34
3,42
3,03
2,83
2,53
2,07
1,77
4,04
3,81
3,54
3,19
2,87
2,50
4,79
4,49
4,09
3,68
3,29
2,89
5,41
5,11
4,86
4,17
3,60
3,03
6,23
5,90
5,46
4,74
4,22
3,89
89
83
77
68
61
54
144
131
117
108
89
81
213
194
172
152
137
116
255
228
200
177
149
115
294
261
243
218
178
152
347
328
304
274
247
215
412
386
352
316
283
249
465
439
418
359
310
261
536
507
470
408
363
335
1,6
1,4
1,2
1,0
0,8
0,7
4,6
3,8
3,2
2,7
2,0
1,7
11,4
9,7
7,8
6,3
5,2
3,9
15,5
12,8
10,1
8,2
6,0
3,9
3,9
3,2
2,8
2,3
1,6
1,2
5,3
4,8
4,1
3,5
2,9
2,3
8,3
7,4
6,3
5,2
4,3
3,4
10,3
9,3
8,5
6,5
5,0
3,7
13,2
12,0
10,5
8,2
6,7
5,8
0,91
0,83
0,77
0,69
0,62
0,55
1,47
1,33
1,19
1,09
0,91
0,83
2,18
1,99
1,76
1,56
1,40
1,19
2,60
2,33
2,04
1,81
1,52
1,18
3,00
2,66
2,48
2,22
1,82
1,55
3,53
3,33
3,09
2,79
2,51
2,19
3,53
3,33
3,09
2,79
2,51
2,19
4,75
4,48
4,26
3,66
3,16
2,66
5,46
5,17
4,79
4,15
3,71
3,41
78
71
66
59
53
47
126
114
102
94
78
71
187
171
151
134
120
102
224
200
175
156
131
101
258
229
213
191
157
133
304
286
266
240
216
188
304
286
266
240
216
188
409
385
366
315
272
229
470
445
412
357
319
293
1,3
1,1
1,0
0,8
0,7
0,5
3,7
3,1
2,5
2,2
1,6
1,3
9,2
7,8
6,3
5,1
4,2
3,2
12,5
10,3
8,2
6,6
4,9
3,1
3,2
2,6
2,3
1,9
1,3
1,0
4,2
3,8
3,3
2,8
2,3
1,8
5,9
5,3
4,7
3,9
3,3
2,5
8,3
7,5
6,9
5,3
4,1
3,0
10,7
9,7
8,5
6,6
5,4
4,7
0,77
0,71
0,65
0,59
0,53
0,47
1,26
1,14
1,02
0,94
0,78
0,71
1,88
1,71
1,52
1,34
1,21
1,03
2,24
2,00
1,76
1,56
1,31
1,02
2,57
2,28
2,13
1,90
1,56
1,33
3,03
2,86
2,65
2,40
2,16
1,88
3,61
3,39
3,09
2,78
2,49
2,19
4,08
3,85
3,66
3,15
2,72
2,29
4,69
4,45
4,12
3,57
3,19
2,94
66
61
56
51
46
40
108
98
88
81
67
61
162
147
131
115
104
89
193
172
151
134
113
88
221
196
183
163
134
114
261
246
228
206
186
162
310
292
266
239
214
188
351
331
315
271
234
197
403
383
354
307
274
253
1,0
0,9
0,7
0,6
0,5
0,4
2,8
2,4
2,0
1,7
1,2
1,0
7,2
6,1
4,9
4,0
3,3
2,5
9,8
8,1
6,4
5,2
3,8
2,5
2,4
2,0
1,8
1,4
1,0
0,8
3,3
2,9
2,6
2,1
1,8
1,4
5,2
4,7
4,0
3,3
2,7
2,2
6,5
5,9
5,4
4,1
3,2
2,3
8,3
7,5
6,6
5,1
4,2
3,6
0,63
0,58
0,54
0,48
0,44
0,39
1,05
0,95
0,85
0,78
0,65
0,59
1,57
1,44
1,28
1,13
1,02
0,86
1,88
1,68
1,47
1,31
1,10
0,86
2,14
1,90
1,78
1,59
1,30
1,12
2,53
2,38
2,21
2,00
1,80
1,57
3,03
2,84
2,59
2,33
2,09
1,84
3,42
3,23
3,07
2,64
2,28
1,92
3,93
3,72
3,45
2,99
2,67
2,46
54
50
46
41
38
34
90
82
73
67
56
51
135
124
110
97
88
74
162
144
126
113
95
74
184
163
153
137
112
96
218
205
190
172
155
135
261
244
223
200
180
158
294
278
264
227
196
165
338
320
297
257
230
212
0,7
0,6
0,5
0,4
0,4
0,3
2,1
1,8
1,4
1,2
0,9
0,8
5,4
4,6
3,7
3,0
2,5
1,9
7,3
6,0
4,8
3,9
2,9
1,8
1,8
1,5
1,3
1,1
0,8
0,6
2,4
2,2
1,9
1,6
1,3
1,1
3,9
3,5
3,0
2,5
2,0
1,6
4,8
4,4
4,0
3,1
2,4
1,7
6,2
5,6
4,9
3,8
3,1
2,7
Tabella di resa in riscaldamento degli apparecchi CRC con batteria addizionale a 1 rango
Temperatura entrata aria: 20°C

23
Serie CRC
LEGENDA
WT = Temperatura acqua
Ph = Resa
Qw = Portata acqua
Dp(c) = Perdita di carico
lato acqua
Speed = Velocità ventilatore
MAX = Velocità Alta
MED = Velocità Media
MIN = Velocità Bassa
Qv = Portata aria
kPa
Dp(c)
l/h
Qw
kW
Ph
kPa
Dp(c)
l/h
Qw
kW
Ph
kPa
Dp(c)
l/h
Qw
kW
Ph
kPa
Dp(c)
l/h
Qw
kW
Ph
kPa
Dp(c)
l/h
Qw
kW
Ph
kPa
Dp(c)
l/h
Qw
kW
Ph
Qv
m 3 /h
Speed
MODEL
CRC
1
CRC
2
CRC
3
CRC
4
CRC
5
CRC
6
CRC
7
CRC
8
CRC
9
VI
V
IV
III
II
I
VI
V
IV
III
II
I
VI
V
IV
III
II
I
VI
V
IV
III
II
I
VI
V
IV
III
II
I
VI
V
IV
III
II
I
VI
V
IV
III
II
I
VI
V
IV
III
II
I
VI
V
IV
III
II
I
220
195
175
150
125
105
340
295
250
220
170
145
440
385
325
270
235
185
570
485
400
335
265
185
650
545
495
420
315
250
830
760
680
590
505
415
925
840
735
630
535
445
1200
1100
1020
815
655
510
1500
1365
1210
980
830
735
MAX
MED
MIN
MAX
MED
MIN
MAX
MED
MIN
MAX
MED
MIN
MAX
MED
MIN
MAX
MED
MIN
MAX
MED
MIN
MAX
MED
MIN
MAX
MED
MIN
WT: 65/55 °C WT: 60/50 °C WT: 55/45 °C WT: 50/40 °C WT: 45/40 °C WT: 45/35 °C
1,67
1,52
1,40
1,24
1,10
0,97
2,58
2,32
2,06
1,87
1,52
1,39
3,52
3,19
2,80
2,45
2,20
1,82
4,13
3,78
3,28
2,89
2,41
1,81
5,23
4,59
4,26
3,76
3,03
2,52
6,22
5,86
5,41
4,85
4,32
3,70
7,30
6,81
6,17
5,49
4,85
4,24
8,76
8,25
7,82
6,65
5,66
4,66
10,18
9,59
8,84
7,62
6,74
6,17
144
131
120
107
95
83
222
200
177
161
131
120
303
274
241
211
189
157
355
325
282
249
207
156
450
395
366
323
261
217
535
504
465
417
372
318
628
586
531
472
417
365
753
710
673
572
487
401
875
825
760
655
580
531
7,1
6,0
5,2
4,2
3,4
2,7
17,9
14,8
12,0
10,2
7,1
6,0
6,3
5,3
4,2
3,3
2,8
2,0
8,4
7,2
5,6
4,5
3,2
2,0
15,6
12,4
10,9
8,7
6,0
4,3
21,2
19,0
16,6
13,7
11,2
8,5
33,3
29,5
24,8
20,2
16,3
12,8
46,0
41,4
37,7
28,3
21,3
15,1
59,9
53,9
46,8
36,0
29,0
24,8
1,44
1,31
1,21
1,07
0,95
0,83
2,23
2,00
1,78
1,62
1,32
1,20
3,04
2,76
2,42
2,11
1,90
1,58
3,56
3,26
2,83
2,49
2,08
1,56
4,52
3,97
3,68
3,26
2,62
2,18
5,38
5,06
4,68
4,20
3,74
3,21
6,32
5,90
5,34
4,76
4,21
3,68
7,58
7,14
6,78
5,76
4,91
4,04
8,81
8,30
7,65
6,60
5,84
5,34
124
113
104
92
82
71
192
172
153
139
114
103
261
237
208
181
163
136
306
280
243
214
179
134
389
341
316
280
225
187
463
435
402
361
322
276
544
507
459
409
362
316
652
614
583
495
422
347
758
714
658
568
502
459
5,5
4,7
4,1
3,3
2,7
2,1
14,0
11,6
9,4
8,0
5,6
4,7
5,0
4,2
3,3
2,6
2,2
1,6
6,5
5,6
4,4
3,5
2,6
1,5
12,3
9,8
8,6
6,9
4,7
3,4
16,6
15,0
13,0
10,7
8,8
6,7
26,3
23,3
19,6
16,0
12,9
10,2
36,2
32,6
29,7
22,3
16,9
12,0
47,2
42,5
36,8
28,4
22,9
19,6
1,20
1,10
1,01
0,90
0,80
0,70
1,88
1,69
1,50
1,37
1,11
1,01
2,56
2,32
2,04
1,78
1,60
1,33
2,99
2,74
2,38
2,10
1,76
1,32
3,82
3,36
3,11
2,75
2,22
1,85
4,54
4,27
3,95
3,54
3,16
2,71
5,35
4,99
4,52
4,03
3,57
3,12
6,41
6,04
5,73
4,87
4,16
3,42
7,45
7,02
6,47
5,58
4,94
4,52
103
95
87
77
69
60
162
145
129
118
95
87
220
200
175
153
138
114
257
236
205
181
151
114
329
289
267
237
191
159
390
367
340
304
272
233
460
429
389
347
307
268
551
519
493
419
358
294
641
604
556
480
425
389
4,1
3,5
3,0
2,5
2,0
1,6
10,6
8,8
7,1
6,0
4,2
3,6
3,7
3,1
2,5
2,0
1,6
1,2
4,9
4,2
3,3
2,6
1,9
1,2
9,3
7,4
6,5
5,2
3,6
2,6
12,5
11,3
9,8
8,1
6,6
5,1
19,9
17,6
14,8
12,1
9,8
7,7
27,4
24,7
22,5
16,9
12,8
9,1
35,7
32,1
27,8
21,5
17,3
14,8
0,97
0,89
0,82
0,73
0,65
0,57
1,53
1,37
1,22
1,11
0,91
0,83
2,00
1,88
1,66
1,46
1,30
1,08
2,42
2,22
1,94
1,70
1,43
1,07
3,11
2,74
2,54
2,25
1,82
1,51
3,70
3,48
3,22
2,89
2,58
2,21
4,37
4,08
3,70
3,30
2,92
2,56
5,24
4,94
4,69
3,99
3,40
2,81
6,08
5,73
5,29
4,57
4,04
3,70
83
77
71
63
56
49
132
118
105
95
78
71
172
162
143
126
112
93
208
191
167
146
123
92
267
236
218
194
157
130
318
299
277
249
222
190
376
351
318
284
251
220
451
425
403
343
292
242
523
493
455
393
347
318
2,9
2,5
2,1
1,7
1,4
1,1
7,5
6,2
5,0
4,3
3,0
2,5
2,6
2,2
1,8
1,4
1,2
0,8
3,4
3,0
2,3
1,9
1,4
0,8
6,6
5,3
4,6
3,7
2,6
1,8
8,9
8,0
7,0
5,7
4,8
3,6
14,2
12,6
10,6
8,7
7,0
5,5
19,6
17,6
16,1
12,1
9,1
6,5
25,4
22,9
19,9
15,3
12,4
10,6
0,93
0,85
0,78
0,69
0,62
0,54
1,44
1,30
1,15
1,05
0,85
0,78
1,97
1,79
1,57
1,38
1,23
1,02
2,31
2,11
1,84
1,61
1,35
1,01
2,93
2,57
2,38
2,11
1,70
1,41
3,48
3,28
3,03
2,72
2,42
2,07
4,08
3,81
3,45
3,07
2,72
2,38
4,90
4,62
4,38
3,72
3,17
2,61
-
-
-
-
-
-
160
146
134
119
107
93
248
224
198
181
146
134
339
308
270
237
212
175
397
363
316
277
232
174
504
442
409
363
292
243
599
564
521
468
416
356
702
655
593
528
468
409
843
795
753
640
545
449
-
-
-
-
-
-
9,1
7,8
6,7
5,4
4,4
3,5
23,1
19,2
15,5
13,2
9,1
7,7
8,2
6,9
5,5
4,4
3,6
2,6
10,8
9,2
7,2
5,8
4,2
2,5
20,2
16,1
14,1
11,3
7,7
5,6
27,4
24,6
21,4
17,7
14,4
11,0
43,1
38,2
32,1
26,2
21,1
16,6
59,5
53,5
48,8
36,6
27,6
19,6
-
-
-
-
-
-
0,74
0,68
0,63
0,56
0,50
0,44
1,18
1,06
0,94
0,86
0,70
0,64
1,59
1,45
1,27
1,13
1,00
0,84
1,86
1,70
1,49
1,31
1,10
0,83
2,41
2,12
1,97
1,74
1,41
1,18
2,86
2,69
2,49
2,24
2,00
1,72
3,40
3,17
2,88
2,57
2,27
1,99
4,07
3,83
3,64
3,10
2,65
2,19
4,72
4,45
4,10
3,55
3,14
2,88
64
58
54
48
43
38
101
91
81
74
60
55
137
125
109
97
86
72
160
146
128
113
95
71
207
182
169
150
121
101
246
231
214
193
172
148
292
273
248
221
195
171
350
329
313
267
228
188
406
383
353
305
270
248
1,8
1,6
1,3
1,1
0,9
0,7
4,8
4,0
3,3
2,8
1,9
1,6
1,7
1,4
1,1
0,9
0,7
0,5
2,2
1,9
1,5
1,2
0,9
0,5
4,3
3,4
3,0
2,4
1,7
1,2
5,8
5,2
4,5
3,8
3,1
2,4
9,3
8,2
6,9
5,7
4,6
3,6
12,8
11,5
10,5
7,9
6,0
4,3
16,6
14,9
13,0
10,0
8,1
6,9
Tabella di resa in riscaldamento degli apparecchi CRC con batteria addizionale a 2 ranghi
Temperatura entrata aria: 20°C

24
Serie CRC
Speed
MODEL
CRC
1
CRC
2
CRC
3
CRC
4
CRC
5
CRC
6
CRC
7
CRC
8
CRC
9
VI
V
IV
III
II
I
VI
V
IV
III
II
I
VI
V
IV
III
II
I
VI
V
IV
III
II
I
VI
V
IV
III
II
I
VI
V
IV
III
II
I
VI
V
IV
III
II
I
VI
V
IV
III
II
I
VI
V
IV
III
II
I
MAX
MED
MIN
MAX
MED
MIN
MAX
MED
MIN
MAX
MED
MIN
MAX
MED
MIN
MAX
MED
MIN
MAX
MED
MIN
MAX
MED
MIN
MAX
MED
MIN
-
1,00
1,00
1,00
1,00
1,00
-
1,00
1,00
1,00
1,00
1,00
-
1,00
1,00
1,00
1,00
1,00
-
1,00
1,00
1,00
1,00
1,00
-
1,00
1,00
1,00
1,00
1,00
-
1,00
1,00
1,00
1,00
1,00
-
1,00
1,00
1,00
1,00
1,00
-
1,00
1,00
1,00
1,00
1,00
-
1,00
1,00
1,00
1,00
1,00
0,91
0,90
0,87
0,84
0,79
0,71
0,92
0,89
0,88
0,82
0,73
0,62
0,94
0,92
0,88
1,20
0,78
0,72
0,93
0,91
0,87
0,83
0,70
0,48
0,91
0,89
0,86
0,81
0,69
0,65
0,93
0,93
0,88
0,89
0,86
0,82
0,95
0,95
0,94
0,92
0,89
0,85
0,95
0,95
0,93
0,91
0,86
0,81
0,96
0,96
0,97
0,95
0,92
0,91
0,83
0,80
0,77
0,67
0,56
0,47
0,85
0,81
0,75
0,66
0,60
0,35
0,87
0,84
0,78
0,70
0,64
0,46
0,84
0,82
0,76
0,69
0,53
-
0,83
0,78
0,73
0,64
0,49
-
0,87
0,85
0,83
0,81
0,75
0,69
0,89
0,93
0,87
0,84
0,80
0,75
0,90
0,89
0,88
0,83
0,77
0,63
0,93
0,93
0,92
0,90
0,86
0,83
0,73
0,71
0,63
0,52
-
-
0,77
0,70
0,63
0,50
-
-
0,81
0,77
0,69
0,58
-
-
0,78
0,74
0,65
0,54
-
-
0,76
0,67
0,61
0,52
-
-
0,80
0,79
0,77
0,73
0,64
-
0,83
0,82
0,80
0,77
0,71
0,63
0,86
0,84
0,82
0,75
0,64
0,47
0,88
0,88
0,88
0,83
0,79
0,75
0,64
0,58
0,48
-
-
-
0,69
0,61
0,49
-
-
-
0,75
0,69
0,61
-
-
-
0,71
0,63
0,53
-
-
-
0,67
0,58
0,52
-
-
-
0,74
0,72
0,69
0,64
0,54
-
0,76
0,76
0,73
0,69
0,62
-
0,81
0,78
0,75
0,69
0,54
-
0,84
0,84
0,82
0,77
0,73
0,67
0,51
-
-
-
-
-
0,59
0,45
-
-
-
-
0,66
0,60
-
-
-
-
0,61
0,53
-
-
-
-
0,58
-
-
-
-
-
0,67
0,64
0,59
0,54
-
-
0,69
0,69
0,65
0,61
-
-
0,75
0,72
0,70
0,61
-
-
0,74
0,72
0,70
0,66
0,60
-
1,00
1,00
1,00
1,00
1,00
1,00
1,00
1,00
1,00
1,00
1,00
1,00
1,00
1,00
1,00
1,00
1,00
1,00
1,00
1,00
1,00
1,00
1,00
1,00
1,00
1,00
1,00
1,00
1,00
1,00
1,00
1,00
1,00
1,00
1,00
1,00
1,00
1,00
1,00
1,00
1,00
1,00
1,00
1,00
1,00
1,00
1,00
1,00
1,00
1,00
1,00
1,00
1,00
1,00
0,92
0,91
0,88
0,85
0,81
0,73
0,93
0,90
0,89
0,84
0,75
0,64
0,95
0,93
0,89
1,17
0,79
0,73
0,94
0,92
0,88
0,85
0,72
0,50
0,92
0,90
0,87
0,83
0,71
0,67
0,94
0,94
0,89
0,91
0,88
0,83
0,95
0,95
0,94
0,93
0,90
0,87
0,96
0,95
0,94
0,92
0,87
0,83
0,96
0,97
0,97
0,95
0,93
0,91
0,84
0,82
0,78
0,69
0,58
0,49
0,87
0,83
0,77
0,68
0,62
0,37
0,88
0,86
0,79
0,72
0,66
0,48
0,86
0,83
0,78
0,71
0,55
-
0,85
0,80
0,75
0,66
0,51
-
0,89
0,87
0,85
0,83
0,77
0,71
0,90
0,93
0,88
0,86
0,81
0,77
0,91
0,90
0,89
0,85
0,79
0,65
0,94
0,93
0,93
0,91
0,87
0,85
0,75
0,72
0,65
0,54
-
-
0,79
0,72
0,65
0,52
-
-
0,83
0,79
0,71
0,60
-
-
0,80
0,75
0,67
0,56
-
-
0,77
0,69
0,63
0,54
-
-
0,82
0,81
0,79
0,75
0,66
-
0,84
0,84
0,82
0,79
0,73
0,65
0,87
0,85
0,83
0,77
0,66
0,49
0,90
0,89
0,89
0,85
0,80
0,77
0,66
0,60
0,50
-
-
-
0,71
0,63
0,51
-
-
-
0,76
0,71
0,63
-
-
-
0,73
0,65
0,55
-
-
-
0,69
0,60
0,54
-
-
-
0,76
0,73
0,70
0,66
0,56
-
0,78
0,77
0,75
0,71
0,64
-
0,83
0,80
0,77
0,71
0,56
-
0,85
0,85
0,83
0,79
0,75
0,69
0,53
-
-
-
-
-
0,61
0,48
-
-
-
-
0,68
0,62
-
-
-
-
0,63
0,55
-
-
-
-
0,60
-
-
-
-
-
0,69
0,66
0,61
0,56
-
-
0,70
0,71
0,67
0,63
-
-
0,77
0,74
0,72
0,63
-
-
0,76
0,74
0,72
0,68
0,62
-
Qv (m 3 /h) K1 K2
220
195
175
150
125
105
340
295
250
220
170
145
440
385
325
270
235
185
570
485
400
335
265
185
650
545
495
420
315
250
830
760
680
590
505
415
925
840
735
630
535
445
1200
1100
1020
815
655
510
1500
1365
1210
980
830
735
199
174
151
123
96
70
312
260
218
177
119
83
413
351
284
212
177
125
527
437
343
275
176
78
590
480
420
333
205
150
771
705
592
524
430
332
873
794
686
580
471
373
1138
1043
946
736
556
406
1438
1312
1167
927
761
662
179
152
129
94
63
43
287
233
180
135
92
45
380
320
244
178
138
75
472
387
293
215
124
-
532
413
343
247
135
-
719
639
555
466
362
271
814
775
633
522
415
318
1076
975
885
668
487
291
1387
1259
1114
873
702
599
154
130
100
69
-
-
254
195
145
98
-
-
348
287
209
141
-
-
432
340
238
159
-
-
472
341
275
192
-
-
648
581
503
411
298
-
748
676
573
470
359
254
1020
907
815
589
385
208
1315
1190
1055
799
633
525
128
102
74
-
-
-
218
163
108
-
-
-
314
249
179
-
-
-
381
282
187
-
-
-
405
283
226
-
-
-
585
514
436
347
244
-
673
609
512
405
302
-
952
834
736
526
312
-
1233
1127
964
724
575
457
100
72
-
-
-
-
180
117
-
-
-
-
270
208
-
-
-
-
314
230
-
-
-
-
341
230
-
-
-
-
521
446
360
282
-
-
593
542
443
352
-
-
869
751
668
452
-
-
1063
931
803
597
447
-
0 10 20 30 40 50 0 10 20 30 40 50 0 10 20 30 40 50
Ap (Pa) Ap (Pa) Ap (Pa)
Tabella portate aria e coefficienti di correzione delle rese
con diverse statiche utili
LEGENDA
Qv = Portata aria
K1 = Coefficienti di correzione Resa totale
K2 = Coefficienti di correzione Resa sensibile ed Emissioni calorifiche
Ap = Statica utile
Speed = Velocità ventilatore
MAX = Velocità Alta
MED = Velocità Media
MIN = Velocità Bassa

Serie CRC
Perdite di carico lato acqua
50
40
30
20
10
9
8
7
6
5
4
3
2
60
50
40
30
20
10
9
8
7
6
5
4
3
2
1
50 60
13
1
23
2
Batteria a 3 ranghi Batteria a 4 ranghi
Dp - kPa Dp - kPa
33-43
3-4
53-63
5-6
7-8-9
73
83-93
1
100 200 300 400 600 800 1000 1500
80 100 200 300 400 600 800 1000
Portata
acqua (l/h)
La perdita di carico si riferisce
ad una temperatura media dell’acqua di 10°C;
per temperature diverse, moltiplicare la perdita di carico
per il coefficiente K riportato in tabella.
Dp - kPa Dp - kPa
Portata
acqua (l/h)
50
40
30
20
10
9
8
7
6
5
4
3
2
1
100 200 300 400 600 800 1000 1500
60
50
40
30
20
10
9
8
7
6
5
4
3
2
1
50 60
14
1
24
34-44
2
3-4
54-64
5-6
74
84-94
7-8-9
80 100 200 300 400 600 800 1000
Portata
acqua (l/h)
°C 20 30 40 50 60 70 80
K 0,94 0,90 0,86 0,82 0,78 0,74 0,70
Batteria addizionale ad 1 rango Batteria addizionale a 2 ranghi
La perdita di carico si riferisce
ad una temperatura media dell’acqua di 65°C;
per temperature diverse, moltiplicare la perdita di carico
per il coefficiente K riportato in tabella.
°C 40 50 60 70 80
K 1,14 1,08 1,02 0,96 0,90
Portata
acqua (l/h)
25

Accessori Serie CRC
Valvola a 3 vie
per batteria principale VBP
Valvola acqua a tre vie
ON-OFF 230 V e kit di montaggio
con detentore
a regolazione micrometrica.
1 ÷ 5
6 – 7
8 – 9
26
MOD.
SERIE
VERSIONE
SERIE
VERSIONE
Dimensioni (mm) Valvola
A B C D E DN (Ø) Kvs
25
25
50
CRC
MV – MO – MVB – IV – IO
85
85
120
190
190
185
CRC
290
290
290
Valvola a 3 vie
per batteria addizionale VBA
Valvola acqua a tre vie
ON-OFF 230 V e kit di montaggio
con detentore
a regolazione micrometrica.
MOD.
1 ÷ 7
8 – 9
MV – MO – MVB – IV – IO
Dp - kPa
40
30
20
10 987
6
5
4
3
2
105
105
105
15
20
20
Dimensioni (mm) Valvola
1/2”
3/4”
3/4”
A B C D DN (Ø) Kvs
120
135
195
200
240
235
340
330
15
15
1/2”
1/2”
1,6
1,6
1,6
2,5
2,5
Detentore
DN (Ø) Kvs
15
15
15
Detentore
1/2” F
1/2” F
1/2” F
DN (Ø) Kvs
15
15
1/2” F
1/2” F
Kvs 2 Kvs 2,5
Kvs 1,6
1
Portata
acqua (l/h)
100 200 300 400 600 800 1000 2000 3000 4000
2
2
Quote ± 10 mm
2
2
2
Quote ± 10 mm
TERRA
MONTATA
Codice
NON MONTATA
9066561W 9066560W
9060471W 9060474W
9060471W 9060474W
TERRA
MONTATA
Codice
NON MONTATA
9060472W 9060475W
9060472W 9060475W

Accessori Serie CRC
Valvola a 3 vie semplificata
per batteria principale
e addizionale VS
(solo per unità ad incasso)
Valvola acqua a tre vie ON-OFF
230 V e kit di montaggio senza
detentore a regolazione micrometrica.
Valvola con battuta piana.
SERIE
VERSIONE
MOD.
1 ÷ 5
6 – 7
8 – 9
CRC
IV – IO
Valvola a 2 vie
per batteria principale e addizionale V2
Valvola a 2 vie ON-OFF 230 V.
SERIE
VERSIONE
MOD.
1 ÷ 5
6 – 7
8 – 9
CRC
MV – MO – MVB – IV – IO
Dp - kPa
40
30
20
10 987
6
5
4
3
2
Valvola
DN (Ø) Kvs
15 1/2” 1,6
20 3/4” 2,5
20 3/4” 2,5
9066571W
9060484W
9060484W
Codice
MONTATA NON MONTATA
9066570W
9060481W
9060481W
Kvs 1,7 Kvs 2,5
Kvs 1,6 Kvs 2,8
Quote ± 10 mm
Dimensioni (mm) PRINCIPALE ADDIZIONALE
PRINCIPALE ADDIZIONALE
A1 A2 B1 B2
152
152
177
149
150
176
270
268
270
185
185
210
330
330
327
Dimensioni (mm)
C
116
124
124
PRINCIPALE ADDIZIONALE
A C D E
180
181
175
386
438
422
186
186
210
H
456
456
440
Valvola
DN (Ø) Kvs
15 1/2” 1,7
20 3/4” 2,8
20 3/4” 2,8
9060476W
9060477W
9060477W
Codice
MONTATA NON MONTATA
9060478W
9060479W
9060479W
Valvola
DN (Ø) Kvs
15 1/2” 1,6
Quote ± 10 mm
Valvola
DN (Ø) Kvs
15 1/2” 1,7
1
Portata
acqua (l/h)
100 200 300 400 600 800 1000 2000 3000 4000
Codice
MONTATA NON MONTATA
9060483W 9060480W
TERRA
PRINCIPALE ADDIZIONALE
Codice
MONTATA NON MONTATA
9060476W 9060478W
27

Accessori Serie CRC
Batteria elettrica BEL
(non utilizzabile in presenza di filtro Crystall)
MONOFASE 230V
Termostato di sicurezza
e relè di controllo incorporati.
28
SERIE
VERSIONE
GRANDEZZA
WATT
CODICE
SERIE
VERSIONE
650
9066491
BSV
(per versioni verticali)
MV – MO – MVB – IV – IO
CRC
MV
1000
9066492
CRC
1 2 3 – 4 5 – 6 7 – 8 – 9
600
9066482
400
9066472
1500
9066493
Bacinella supplementare raccogli condensa
SERIE
VERSIONE
900
9066483
600
9066473
2000
9066495
1250
9066485
750
9066475
2500
9066497
1500
9066487
BSO
(per versioni orizzontali)
Scarico condensa con tubo in PVC rigido ad innesto rapido SCR
(favorisce il regolare deflusso della condensa evitando la formazione di avvallamenti)
SERIE
VERSIONE
CRC
MO – IO
CODICE 6060420
Piedini di appoggio a pavimento PAP
GRANDEZZA L
1 330
2 430
3 – 4 645
5 – 6 860
7 1119
8 – 9 1119
CRC
MV – IV – MVB (verticale)
CODICE 6060400
CODICE
9066351
9066351
9066351
9066351
9066351
9066358
SERIE
VERSIONE
LATO ATTACCHI
SIGLA
CODICE
1000
9066477
CRC
MO – IO (orizzontale)
SINISTRO DESTRO
BSO-SX BSO-DX
6060402 6060403

Accessori Serie CRC
GAP
Griglia di aspirazione inferiore estraibile in alluminio
(da abbinare ai piedini PAP)
SERIE
VERSIONE
GRANDEZZA
1
2
3 – 4
5 – 6
7 – 8 – 9
Kit per aspirazione frontale KAF
Pannello di fondo e supporti per guide filtro.
SERIE
VERSIONE
GRANDEZZA
1
2
3 – 4
5 – 6
7
8 – 9
SERIE
VERSIONE
GRANDEZZA
1
2
3 – 4
5 – 6
7 – 8 – 9
CRC
MV
CODICE
9066541
9066542
9066543
9066545
9066547
CRC
IV – IO
CODICE
9066501
9066502
9066503
9066505
9066507
9066508
Pannello di chiusura posteriore
CRC
MV – MVB
CODICE
9066511
9066512
9066513
9066515
9066517
Kit IM per incasso murale
SERIE
VERSIONE
GRANDEZZA
1
2
3 – 4
5 – 6
7
8 – 9
CRC
IV
SIGLA
–
IM 2
IM 3/4
IM 5/6
IM 7
–
PCV
(per versioni verticali)
A
–
825
1040
1255
1470
–
B
–
874
1089
1304
1519
–
CODICE
–
9060575
9060576
9060577
9060578
–
SERIE
VERSIONE
GRANDEZZA
1
2
3 – 4
5 – 6
7
8 – 9
CRC
MO – MVB
CODICE
9066521
9066522
9066523
9066525
9066527
9066528
PCO
(per versioni orizzontali)
29

Accessori Serie CRC
Serrande di ripresa per presa aria esterna SAE
(a richiesta anche in esecuzione motorizzata)
30
SERIE
VERSIONE
GRANDEZZA A L
1 183 354
2 183 454
3 – 4 183 669
5 – 6 183 884
7 183 1099
8 – 9 213 1099
Flangia di ripresa diritta FRD
GRANDEZZA
1
2
3 – 4
5 – 6
7
8 – 9
SIGLA
FRD - 1
FRD - 2
FRD - 3/4
FRD - 5/6
FRD - 7
FRD - 8/9
CODICE
9066531
9066532
9066533
9066535
9066537
9066538
Possibilità di abbinamento con griglia di ripresa GRAG.
In lamiera di acciaio zincata.
Flangia di ripresa a 90° FR 90
A B C D G
354 290 32 216 16
454 390 32 216 16
669 590 39,5 216 16
884 790 47 216 16
1099 990 54,5 216 16
1099 990 54,5 246 46
Possibilità di abbinamento con griglia di ripresa GRAP.
In lamiera di acciaio zincata.
GRANDEZZA
1
2
3 – 4
5 – 6
7
8 – 9
Griglia di ripresa GRAP
Da applicare alla flangia di ripresa a 90° FR 90.
In alluminio anodizzato.
GRANDEZZA
1
2
3 – 4
5 – 6
7 ÷ 9
CRC
MV – IV – IO
SIGLA
FR90 - 1
FR90 - 2
FR90 - 3/4
FR90 - 5/6
FR90 - 7
FR90 - 8/9
SIGLA
GRAP - 1
GRAP - 2
GRAP - 3/4
GRAP - 5/6
GRAP - 7/9
Accessorio Belimo
A B C D E
354 290 32 216 11
454 390 32 216 11
669 590 39,5 216 11
884 790 47 216 11
1099 990 54,5 216 11
1099 990 54,5 246 41
DESCRIZIONE B
Griglia di ripresa 300x150 275
Griglia di ripresa 400x150 375
Griglia di ripresa 600x150 575
Griglia di ripresa 800x150 775
Griglia di ripresa 1000x150 975
DESCRIZIONE
Motore Belimo cablato e montato per chiusura/apertura motorizzata
della serranda SAE (utilizzabile solo con comandi per filtro Crystall)
CODICE
9066451
9060720
9060721
9060722
9060723
9060724
CODICE
9066441
9060710
9060711
9060712
9060713
9060714
CODICE
9066421
9060760
9060761
9060762
9060763
SERIE
VERSIONE
SERIE
VERSIONE
SERIE
VERSIONE
SIGLA
BESAE
CRC
IV – IO
CRC
IV – IO
CRC
IV – IO

Accessori Serie CRC
Griglia di ripresa GRAG
Da applicare alla flangia di ripresa diritta FRD.
In alluminio anodizzato.
GRANDEZZA
1
2
3 – 4
5 – 6
7 ÷ 9
GRANDEZZA
1
2
3 – 4
5 – 6
7
8 – 9
SIGLA
GRAG - 1
GRAG - 2
GRAG - 3/4
GRAG - 5/6
GRAG - 7/9
Flangia di mandata diritta FMD
In lamiera di acciaio zincata.
GRANDEZZA
1
2
3 – 4
5 – 6
7
8 – 9
SIGLA
FMD - 1
FMD - 2
FMD - 3/4
FMD - 5/6
FMD - 7
FMD - 8/9
Flangia di mandata a 90° FM 90
SIGLA
FM90 - 1
FM90 - 2
FM90 - 3/4
FM90 - 5/6
FM90 - 7
FM90 - 8/9
DESCRIZIONE B
Griglia di ripresa 300x200 275
Griglia di ripresa 400x200 375
Griglia di ripresa 600x200 575
Griglia di ripresa 800x200 775
Griglia di ripresa 1000x200 975
A B C D
352 290 31 152
452 390 31 152
667 590 38,5 152
882 790 46 152
1097 990 53,5 152
1097 990 53,5 179
In lamiera di acciaio zincata, rivestita
esternamente con materassino in polietilene.
Bocchetta di mandata BMA
SIGLA
BMA - 1
BMA - 2
BMA - 3/4
BMA - 5/6
BMA - 7/9
A B C D
352 290 31 152
452 390 31 152
667 590 38,5 152
882 790 46 152
1097 990 53,5 152
1097 990 53,5 179
A doppio filare di alette da applicare
al canale, alla flangia di mandata diritta FMD
o alla flangia di mandata a 90° FM 90.
In alluminio anodizzato.
GRANDEZZA
1
2
3 – 4
5 – 6
7 ÷ 9
B
275
375
575
775
975
CODICE
9066411
9060750
9060751
9060752
9060753
SERIE
VERSIONE
CODICE
9066371
9066372
9066373
9066375
9066377
9066378
CODICE
9066381
9066382
9066383
9066385
9066387
9066388
CODICE
9066431
9060764
9060765
9060766
9060767
CRC
IV – IO
SERIE
VERSIONE
SERIE
VERSIONE
SERIE
VERSIONE
CRC
IV – IO
CRC
IV – IO
CRC
IV – IO
31

Accessori Serie CRC
Plenum di ripresa aria con codoli PRC
È costituito da un cassonetto in lamiera di acciaio zincata,
isolato internamente da materassino in polietilene.
32
GRANDEZZA
1
2
3 – 4
5 – 6
7
8 – 9
SIGLA
PRC - 1
PRC - 2
PRC - 3/4
PRC - 5/6
PRC - 7
PRC - 8/9
A B C D
330 165 218 /
430 107 218 216
645 166 218 313
860 160 218 270
1075 190 218 347,5
1075 190 248 347,5
Plenum di mandata aria con codoli PMC
È costituito da un cassonetto in lamiera di acciaio zincata,
isolato internamente da materassino in polietilene.
CODOLI
N° 1
N° 2
N° 2
N° 3
N° 3
N° 3
GRANDEZZA SIGLA A B C D CODOLI
1
PMC - 1 330 165 218 / N° 1
2
PMC - 2 430 107 218 216 N° 2
3 – 4 PMC - 3/4 645 166 218 313 N° 2
5 – 6 PMC - 5/6 860 160 218 270 N° 3
7
PMC - 7 1075 190 218 347,5 N° 3
8 – 9 PMC - 8/9 1075 190 248 347,5 N° 3
Griglia di ripresa con filtro GRAFP
Da applicare alla flangia di ripresa a 90° FR 90.
In alluminio anodizzato.
GRANDEZZA
1
2
3 – 4
5 – 6
7 ÷ 9
GRANDEZZA
1
2
3 – 4
5 – 6
7 ÷ 9
SIGLA
GRAFP - 1
GRAFP - 2
GRAFP - 3/4
GRAFP - 5/6
GRAFP - 7/9
SIGLA
GRAFG - 1
GRAFG - 2
GRAFG - 3/4
GRAFG - 5/6
GRAFG - 7/9
B
275
375
575
775
975
Griglia di ripresa con filtro GRAFG
B
275
375
575
775
975
CODICE
9066391
9060770
9060771
9060772
9060773
Da applicare alla flangia di ripresa diritta FRD.
In alluminio anodizzato.
CODICE
9066401
9060774
9060775
9060776
9060777
SERIE
VERSIONE
SERIE
VERSIONE
CODICE
9066461
9066462
9066463
9066465
9066467
9066468
CODICE
9066361
9066362
9066363
9066365
9066367
9066368
CRC
IV – IO
CRC
IV – IO
Tutti i plenum sono corredati
di codoli circolari
che consentono l’allacciamento
di raccordi flessibili tubolari
per la distribuzione dell’aria.
SERIE
VERSIONE
SERIE
VERSIONE
CRC
IV – IO
Tutti i plenum sono corredati
di codoli circolari
che consentono l’allacciamento
di raccordi flessibili tubolari
per la distribuzione dell’aria.
CRC
IV – IO

Introduzione
CRYSTALL
La serie di Ventilconvettori Carisma Sabiana con filtro elettronico attivo a piastre Crystall è
il risultato di un progetto altamente innovativo che combina, in un unico oggetto,
le funzionalità di depurazione e trattamento dell’aria. Il ventilconvettore si arricchisce
di un filtro elettronico brevettato e certificato tificato (UNI 11254), montato
in fabbrica, di concezione totalmente nuova, a, in grado di rispondere
alla crescente richiesta di un miglior trattamento amento dell’aria e di
benessere all’interno degli ambienti abitativi vi e di lavoro.
L’80% della vita dell’uomo è trascorsa negli ambienti
chiusi. L’Indoor Air Quality (“IAQ”) è la sfida dei
prossimi anni, nel continuo tentativo dell’uomo
di migliorare il proprio benessere e
SABIANA ne è partecipe con la continua innovazione
dei propri prodotti.
Emissione aria pulita
climatizzata
Mobiletto
di copertura
L’aria aspirata attraversa prima
un prefiltro meccanico in grado di
separare le particelle > di 50 µm
(polvere, insetti, etc.).
Successivamente le particelle
più piccole (50÷0.01 µm) vengono
sottoposte ad un intenso
campo ionizzante e polarizzante
(Fase 1).
Batteria di scambio termico
Elettroventilatore
Centrifugo CRC
Filtro elettronico
Prefiltro
Aspirazione
aria ambiente
Le particelle così caricate, attraversando
il secondo stadio del filtro,
vengono respinte dall’anodo e attratte
dalle superfici di raccolta dove sono
trattenute da un forte campo elettrico
indotto (Fase 2).
L’aria in uscita dall’apparecchio è pertanto priva
di particelle inquinanti.
Collettore particelle
ionizzate
campo elettrico
indotto.
Polarizzazione
positiva
delle particelle
Principio di funzionamento
del filtro elettronico CRYSTALL
USCITA ARIA PULITA
FASE
2
FASE
1
ENTRATA ARIA INQUINATA
Superfici
di raccolta
Anodo
indotto
Elettrodo
polarizzatore
Campo
ionizzante
Prefiltro
meccanico
33

PERCENTUALE DI PARTICELLE
34
%
99.99
99.90
99.00
95.00
90.00
80.00
70.00
50.00
30.00
10.00
1.00
0.10
CRYSTALL
Qualità dell’aria interna (IAQ)
L’Indoor Air Quality (IAQ) è la sigla che definisce tutte le procedure e le metodologie atte al miglioramento
della qualità dell’aria che respiriamo nei luoghi in cui viviamo e lavoriamo sotto ogni punto di vista, dalla
temperatura, all’umidità relativa, alla pulizia, ecc. (UNI EN 15251 e 13779). Grazie al nuovo filtro elettronico
brevettato e certificato, l’apparecchio Crystall elimina totalmente gli inquinanti presenti nell’aria quali
fumo di tabacco, polveri (PM10, PM2.5), fibre e le sostanze microbiologiche come i batteri, funghi, ecc. dannose
alla salute dell’uomo (OMS 2009). Purificare l’aria non significa soltanto miglior benessere ma anche
risparmio energetico, in quanto si riducono in maniera significativa i ricambi d’aria esterna (è infatti sufficiente
immettere unicamente la quantità d’aria necessaria a riportare il livello di CO 2 ottimale - UNI EN 13779:2008).
Inoltre, secondo la nuova UNI 10339 rev. in via di revisione, l’aria secondaria del Crystall può essere considerata
come aria esterna, da sommare a quella minima richiesta (0,5 ls/m 2 ). Purificare l’aria con l’apparecchio
Crystall Sabiana significa anche mantenere inalterati gli spazi abitativi, in quanto le dimensioni del ventilconvettore
rimangono praticamente invariate (solo 7 cm in più di altezza). Il posizionamento del filtro elettronico
consente una manutenzione semplice ed efficace ed essendo facilmente lavabile, la sua durata è praticamente
eterna. La modularità dei componenti del filtro e la loro facilità di montaggio rendono il sistema estremamente
competitivo in termini di costo e di consumi energetici nei confronti di altri tipi di filtri presenti sul mercato.
Nelle stagioni intermedie, ove non è richiesto il condizionamento/riscaldamento dell’ambiente, l’apparecchio
funziona semplicemente come depuratore d’aria.
La concentrazione di particelle sospese in un litro d’aria, varia dalle 4.000, in alta montagna, alle 400.000,
in un ambiente abitativo. L’unità di riferimento per misurare le dimensioni di una particella è il micron (µm);
1 µm = 0.001 mm. Il grafico, riportato nella seguente pagina, mostra la distribuzione delle particelle secondo
la loro dimensione, il peso e la quantità. Nella tabella della pagina seguente vengono riportate le dimensioni
e la pericolosità delle particelle che più comunemente sono presenti nell’aria. Il grafico nella pagina che segue
rappresenta la capacità di filtrazione dei più comuni filtri, in funzione della dimensione della particella. Come
si può vedere, il filtro elettronico è l’unico filtro in grado di fermare le particelle di dimensioni inferiori a 1 µm
(che sono oltre il 99% delle particelle presenti nell’aria) senza compromettere la portata dell’aria dell’apparecchio
(le perdite di carico aggiuntive sono infatti trascurabili). I filtri meccanici assoluti non possono essere utilizzati
sul ventilconvettore perchè creano perdite di carico inaccettabili. Il tessuto filtrante in fibra artificiale con
carica elettrostatica (elettrostatico passivo), che a volte viene proposto su alcuni apparecchi quali ventilconvettori
o Split System, ha lo svantaggio di saturarsi velocemente, di perdere efficacia in presenza di elevata
umidità e di avere perdite di carico forti che aumentano con la saturazione del filtro.
Distribuzione delle particelle in funzione della loro grandezza
(Fonte: ASHRAE Handbook Fundamental)
quantità
area
peso
0.01
0.01 0.1 1 10 20 µm
DIMENSIONI DELLE PARTICELLE
Nella figura si possono notare tre curve differenti:
mostrano la distribuzione delle particelle secondo
il numero (A), la loro area di posizione (B), ed il
loro peso (C). Il grafico mostra come il 99,9% delle
particelle presenti in aria abbia un diametro inferiore
ad 1 µm pur rappresentando soltanto il 30%
del peso totale. Le particelle superiori ad 1 µm sono
soltanto lo 0,1% in numero, ma rappresentano
il 70% della massa totale.

P .
D
POLVERE DI CARBONE 0.02 2
OUTDOOR (INDOOR)
POLVERE DI PIOMBO 0.1 0.6
OUTDOOR
FUMO DI TABACCO 0.01 1
INDOOR
rischio aumentato
di cancro polmonare,
affezioni respiratorie,
irritazione a occhi, naso e gola,
problemi allergici e olfattivi
particelle inalabili (< 1µm)
COMBUSTIONE
OLIO DA CUCINA
COMBUSTIONE LEGNA 2 30
OUTDOOR - INDOOR può causare allergia (sorgente: cottura) ceneri
C
ESEMPIO
POLLINE
MUFFE
BATTERI
VIRUS
FIBRE MINERALI
SINTETICHE
RADON
CRYSTALL
DIAMETRO PARTICELLE µm
10 100
0.3 30
0.01 0.05
0.3 10
CONDENSATO
SU
PARTICOLATI
0.01
3 10
0.1 2
0.1
ORIGINE
OUTDOOR
INDOOR
OUTDOOR
INDOOR
CANALI
INDOOR - OUTDOOR
CANALI
FILTRI
UMIDIFICATORI
OUTDOOR
INDOOR
INDOOR
OUTDOOR
INDOOR
DIAMETRO DELLE PARTICELLE (µm)
PERICOLOSITÀ
rischiose come allegreni
allergeni potenziali
possibilità di malattie
irritazione cutanea e del tratto
polmonare, problemi oculari
problemi neurologici dei bambini
problemi olfattivi
cancerogeno
2 5 2 5 2 5 2 5 2 5
FILTRO MECCANICO ASSOLUTO
FILTRO ELETTRONICO CRYSTALL
1
10
FILTRO ELECTRETE
100
PREFILTRO
1000
NOTE
emesse dalle piante in certi
periodi dell’anno
presenti tutto l’anno
con concentrazioni max.
durante i periodi umidi
possono essere trasportate
su altre particelle,
sul corpo e sull’abbigliamento
degli occupanti
da materiali edilizi,
manufatti e prodotti tessili
per la maggior parte:
particelle inalabili (ceneri)
prodotto di decadimento
dell’uranio
presente nel terreno,
nei blocchi di scorie, etc.
35

P
36
IDA 1
IDA 2
IDA 3
IDA 4
Norme UNI EN 13779 e 15251
“Linee guida per la tutela e la promozione della salute negli ambienti confinati
G.U. n° 276 del 27/11/01 supplemento ordinario n° 252”
LA CONDI IONE AMBIENTALE ACCETTABILE QUANDO
Iparametri microclimatici sono nella normalità
L’80% delle persone sono soddisfatte della qualità dell’aria
I contaminanti interni specifici sono in concentrazioni non dannose
Il modo più semplice per ottenere la qualità dell’aria richiesta è quello di diluire gli inquinanti presenti con l’immissione
d’aria esterna. La quantità e la qualità d’aria esterna da introdurre è meglio specificata nell’approccio
prescrittivo nella norma europea UNI EN 13779 e nella UNI 10339rev in revisione.
P
CRYSTALL
CATEGORIA UNITÀ
. . -1 -1
. . -1 -1
. . -1 -1
. . -1 -1
> 15
10 − 15
6− 10
< 6
TASSO DI ARIA ESTERNA PER PERSONA
AREE NON FUMATORI AREE FUMATORI
RANGE TIPICO VALORE DI DEFAULT RANGE TIPICO VALORE DI DEFAULT
20
12,5
8
5
Norme UNI EN 13779:2008 e UNI 10339rev
> 30
20 − 30
12 − 20
< 12
Come si può facilmente intuire, più aria esterna viene immessa nell’ambiente, più aumentano
i costi energetici per riportare le condizioni climatiche ideali.
L’esempio riportato sotto mostra come, con un’adeguata filtrazione dell’aria secondaria, si riesca a diminuire
notevolmente la quantità di aria esterna da immettere nel locale (sino a 4-5 volte di meno): l’energia termica
dispersa per ventilazione è infatti direttamente proporzionale al numero di ricambi d’aria secondo la seguente
equazione:
Q ∆T R D C V .
3600
Q = Energia termica dispersa per ventilazione - Watt
∆T = Differenza di temperatura ESTERNO-INTERNO - °C
R = Ricambi d’aria orari
D = Densità dell’aria - Kg/m 3
C = Calore specifico dell’aria - J/Kg-°C
V = Volume dell’ambiente - m 3
40
25
16
10

E
CRYSTALL
MSR Quantità d’aria d’apporto minima richiesta (m 3 /h/pers.) (approccio prescrittivo)
DVR Quantità d’aria esterna minima (m 3 /h/pers.) (approccio prestazionale)
Nel caso in cui la quantità d’aria esterna minima sia inferiore alla quantità d’aria d’apporto minima
richiesta (DVR MSR), si può utilizzare un sistema ad aria secondaria per integrare e soddisfare
le quantità richieste.
V 100 (MSR DVR) E ( 3 )
V portata aria secondaria opportunamente filtrata
E (%) efficienza del filtro in relazione a particolati solidi o liquidi (PM10 o PM2,5)
ESEMPIO Si abbiano i seguenti dati:
Ambiente ufficio:
A = superficie 20 m2 R = 1,44 m3 /h per m2 (fonte UNI 10339rev e UNI EN 15251)
Persone presenti:
P = n° 2
R = 25.2 m3 /h per persona (fonte UNI 10339rev e UNI EN 15251)
D = 1
Dove:
A superficie dell’ambiente interno considerato
R minima quantità d’aria esterna per superficie
P numero di persone presenti
R minima quantità d’aria esterna per persona
D fattore di contemporaneità (Diversity factor)
Metodo prescrittivo:
MSR (R P D) (R A ) (25.2 2 1) (1 44 20) 79 2 m 3 /h
(la verifica che tale valore sia ≥ 36 m 3 /h per persona è positiva)
Metodo prestazionale:
DVR R 1,8 m 3 /h per m 2 (≥0.5 l/s/m 2 fonte UNI 10339rev UNI EN 13779 paragr. 6.2.5.5)
E minimo 0 su PM2.5 (UNI 11254 classe D-PE)
V 100 (MSR DVR) E 100 (79.2 - 36) 0 54 m 3 /ora
quindi avremo, secondo il calcolo:
36 m 3 /ora d’aria esterna (1,8 20 - UNI 10339rev)
54 m 3 /ora d’aria secondaria opportunamente filtrata (80%)
In conclusione, installando un impianto ad aria secondaria con un filtro elettronico come il
CRYSTALL SABIANA, il risparmio energetico che si può ottenere è considerevole: infatti, saranno
necessari solo 36 m 3 /h d’aria esterna d’apporto, contro i 79.2 m 3 /h previsti in caso di utilizzo
di tutta aria esterna, entrambi in accordo con la UNI EN 13779:2008.
37

P
m
54
3 /h
48
42
36
30
24
18
12
6
38
m
0.9
3 /min.
0.8
0.7
0.6
0.5
0.4
0.3
0.2
0.1
Vo pers.
1
CRYSTALL
Cs
A = 0.10%
Ce
Ve=Vo
Vs
Vo =
N
Cs - Co
B = 0.20%
C = 0.25%
D = 0.30%
E = 0.40%
F = 0.50%
2 3 4 5 MET
Ev= Ce
Ci
C = Concentrazione particelle aria espulsa µg/m 3
C = Concentrazione particelle aria esterna µg/m 3
C = Concentrazione particelle aria interna µg/m 3
E = Efficienza di filtrazione del filtro (η) %
E = Efficacia di ventilazione (Ce/Ci) 0 ÷ 1
F = Fattore di riduzione del flusso aria 0 ÷ 1
N = Produzione inquinante interno (x pers. o m 3 ) µg/min.
N = Produzione inquinante esterno µg/min.
V = Portata aria espulsa m 3 /min.
V = Portata aria esterna m 3 /min.
V = Portata aria totale (Vr + Vo) m 3 /min.
V = Portata aria di ricircolo m 3 /min.
V = Volume dell’ambiente m 3
V N - V E (C - C )
F E E C
Ci
Ni
Fr
Vr
Ef
Vo Co
Vr Vo.i No
Co.i
C N E V C
E (V V E F )
CR STALL
Per dimensionare i filtri Crystall ed il loro numero, si consiglia l’uso del foglio di calcolo “Calcolo IAQ ver. 1.7a”
distribuito gratuitamente da Sabiana S.p.A. e scaricabile dal sito www.sabiana.it.
C CO 2
C = 1000 ppm = 26 m 3 /h persona (V ) (A)
= 2000 “ =11 m 3 /h persona “ (B)
= 2500 “ = 8.5 m 3 /h persona “ (C)
= 3000 “ =7 m 3 /h persona “ (D)
= 4000 “ =5 m 3 /h persona “ (E)
= 5000 “ =4 m 3 /h persona “ (F)
Fr
Esempio
della concentrazione di CO2 con una attività fisica di 1.2 MET.
(1 MET = 18.4 BTU/h per Ft2 )

C CRYSTALL
Il sistema filtrante elettronico Crystall si compone di due elementi: il primo è -
ed è applicato nella sezione aspirante del ventilconvettore mentre il secondo
è una di comando e regolazione, fissata sulla struttura interna.
Tutti i collegamenti elettrici sono realizzati in fabbrica: l’installazione del ventilconvettore Carisma
Sabiana con filtro elettronico Crystall è perciò analoga a quella di un normale ventilconvettore:
l’unica differenza riguarda l’altezza di installazione, che deve tener conto delle dimensioni
del filtro.
Crystall può essere installato su C .
Filtro elettronico attivo a piastre
L’elemento filtrante è composto da due sezioni: la prima è costituita ostituita da elettrodi ed elementi
isolanti, formanti un telaio ionizzante autoportante solidale alla la struttura del convettore,
mentre la seconda è costituita da un insieme di speciali lamine e in alluminio, affidabili
e leggere (collettore).
Le sezioni sono inserite in un cassetto estraibile mediante guide idetelescopiche laterali, in modo da facilitare l’estrazione del filtro stesso so e la
sua manutenzione.
L’estrazione del cassetto attiva un microswitch di sicurezza
che toglie tensione agli elettrodi.
La pulizia del collettore può avvenire mediante lavaggio con acqua
e detergenti comuni o con getti di vapore (si rimanda al ma-manuale
di manutenzione per ulteriori dettagli).
Scheda elettronica
CRYSTALL
Controlla e regola ogni funzione del filtro elettronico.
È opportunamente protetta contro eventuali anomalie di funzionamento
del filtro elettronico. Eroga tensione costante agli elettrodi
al variare della tensione di alimentazione di rete (± 15%).
Il trasformatore di alimentazione è costruito con avvolgimenti
primario e secondario fisicamente separati ed avvolti su rocchetti
distinti.
Il consumo energetico dipende dalla grandezza del ventilconvettore
a cui è applicato ed ha un valore massimo di circa
0,015 kW.
L
quali il mobile di copertura, la struttura interna
portante, il filtro meccanico, il gruppo ventilante e gli accessori, sono descritte
in questo catalogo nelle parti riguardanti la serie Carisma CRC (ventilatore
centrifugo). I comandi di controllo e regolazione sono invece descritti nella pagina “Funzioni
dei comandi” e seguenti.
39

F
40
CB-AU-IAQ
CB-R-IAQ
CB-IAQ
CB-AU
CB-C
CB-T
CB
TMO-T-AU-IAQ
TMO-T-IAQ
MO-3V-IAQ
T2T
TMO-DI
TMO-503-SV2
TMO-503-S
TMO-T-AU
TMO-T
SIGLE
DEI
COMANDI
FUNZIONI
DEI
COMANDI
ON-OFF generale del comando
ON-OFF del filtro elettrostatico CRYSTALL
o resistenza elettrica
Commutazione manuale delle 3 velocità
Commutazione manuale/automatica delle 3 velocità
Commutazione stagionale sul comando
Commutazione stagionale remota centralizzata o,
in modo automatico, con un CHANGE-OVER montato
a bordo in contatto con la tubazione dell’acqua
Commutazione stagionale automatica
con zona morta intermedia per impianti a 4 tubi con 2 valvole
Termostatazione (ON-OFF) sul solo ventilatore
Termostatazione su una valvola (impianto a 2 tubi)
Termostatazione su due valvole (impianto a 4 tubi)
Termostatazione contemporanea delle valvole e del ventilatore
Termostatazione sulla valvola acqua fredda (ESTATE)
e sulla resistenza elettrica (INVERNO)
(funzionamento invernale solo con resistenza)
Termostatazione sul ventilatore e
sulla resistenza elettrica complementare (NON CRYSTALL)
Applicazione
sonda di minima temperatura acqua elettronica (TME)
Applicazione
sonda di minima temperatura acqua bimetallica (TMM)
9066307
9066306
9066305
9066303
9066302
9066301
9066300
9063023
9063021
9063020
9060174
9060165
9060173
9060171
9060164
9060161
MO – IV – IO MV – MVB Gli schemi elettrici sono riportati sul manuale di installazione, uso e manutenzione
MO-3V
9060160
CODICI DEI COMANDI

C
SIGLA CODICE
CB 9066300
SIGLA CODICE
CB-T 9066301
SIGLA CODICE
CB-C 9066302
SIGLA CODICE
CB-AU 9066303
Commutazione manuale delle tre velocità del ventilatore,
senza controllo termostatico.
Possibilità di applicazione della sonda di minima TMM.
Commutazione manuale delle tre velocità del ventilatore.
Commutazione manuale del ciclo stagionale (EST-INV).
Termostatazione (ON-OFF) del ventilatore.
Termostatazione (ON-OFF) della/e valvola/e acqua.
Possibilità di applicazione della sonda di minima TMM.
Possibilità di controllo termostatico di una valvola (ON-OFF) sull’acqua fredda (raffrescamento) e di
un gruppo riscaldante con resistenza elettrica BEL nel caso non sia prevista l’alimentazione con acqua
calda in inverno (in caso contrario utilizzare il comando CB-R-IAQ con interruttore per la resistenza).
Commutazione manuale delle tre velocità del ventilatore.
Commutazione automatica Estate/Inverno tramite un segnale elettrico remoto di fase (centralizzato)
o, in modo automatico, con un CHANGE-OVER montato a bordo in contatto con la tubazione dell’acqua
(impianto a due tubi).
Termostatazione (ON-OFF) del ventilatore.
Termostatazione (ON-OFF) della/e valvola/e acqua.
Possibilità di applicazione della sonda di minima TME.
Possibilità di controllo termostatico di una valvola (ON-OFF) sull’acqua fredda (raffrescamento) e di
un gruppo riscaldante con resistenza elettrica BEL nel caso non sia prevista l’alimentazione con acqua
calda in inverno (in caso contrario utilizzare il comando CB-R-IAQ con interruttore per la resistenza).
Commutazione manuale o automatica delle tre velocità del ventilatore.
Commutazione manuale del ciclo stagionale (EST-INV).
Termostatazione con cambio automatico delle tre velocità del ventilatore e arresto al raggiungimento
del SETPOINT.
Termostatazione (ON-OFF) della/e valvola/e acqua.
Termostatazione (ON-OFF) sulle valvole e sul motore contemporaneamente.
Possibilità di applicazione della sonda di minima TME.
Possibilità di controllo termostatico di una valvola (ON-OFF) sull’acqua fredda (raffrescamento) e di
un gruppo riscaldante con resistenza elettrica BEL nel caso non sia prevista l’alimentazione con acqua
calda in inverno (in caso contrario utilizzare il comando CB-AU-IAQ con interruttore per la resistenza).
Possibilità di controllo della commutazione del ciclo stagionale (EST-INV) tramite un segnale elettrico
remoto di fase (centralizzato) o, in modo automatico, con un CHANGE-OVER montato a bordo in
contatto con la tubazione dell’acqua (impianto a due tubi).
N.B.: negli impianti a 4 tubi, con generatori del fluido termico caldo e freddo sempre in funzione, con questo
comando è possibile realizzare il cambio del ciclo stagionale (EST-INV) in modo automatico sullo scostamento
della temperatura ambiente rispetto a quella fissata con il termostato: (-1°C = INVERNO,
+1°C = ESTATE, ZONA MORTA 2°C) agendo in tal modo alternativamente sulle due elettrovalvole di
acqua calda e fredda.
41

C
42
SIGLA CODICE
MO-3V 9060160
Dimensioni: 133x93x37 mm
SIGLA CODICE
TMO-T 9060161
Dimensioni: 133x93x37 mm
SIGLA CODICE
TMO-T-AU 9060164
Dimensioni: 133x93x37 mm
SIGLA CODICE
TMO-503-S 9060171
Dimensioni: 118x87x8 mm
Commutazione manuale delle tre velocità del ventilatore,
senza controllo termostatico.
Possibilità di applicazione della sonda di minima TMM.
Commutazione manuale delle tre velocità del ventilatore.
Commutazione manuale del ciclo stagionale (EST-INV).
Termostatazione (ON-OFF) del ventilatore.
Termostatazione (ON-OFF) della/e valvola/e acqua.
Possibilità di applicazione della sonda di minima TME.
Possibilità di controllo termostatico di una valvola (ON-OFF) sull’acqua fredda (raffrescamento) e di
un gruppo riscaldante con resistenza elettrica BEL nel caso non sia prevista l’alimentazione con acqua
calda in inverno (in caso contrario utilizzare il comando TMO-T-IAQ con interruttore per la resistenza).
Possibilità di controllo della commutazione del ciclo stagionale (EST-INV) tramite un segnale elettrico
remoto di fase (centralizzato) o, in modo automatico, con un CHANGE-OVER montato a bordo in
contatto con la tubazione dell’acqua (impianto a due tubi); tale operazione richiede un riposizionamento
del jumper posto sulla scheda del comando (vedi foglio istruzioni allegato al comando).
Commutazione manuale o automatica delle tre velocità del ventilatore.
Commutazione manuale del ciclo stagionale (EST-INV).
Termostatazione (ON-OFF) del ventilatore.
Termostatazione (ON-OFF) della/e valvola/e acqua.
Termostatazione (ON-OFF) sulle valvole e sul motore contemporaneamente.
Possibilità di applicazione della sonda di minima TME.
Possibilità di controllo termostatico di una valvola (ON-OFF) sull’acqua fredda (raffrescamento) e di un
gruppo riscaldante con resistenza elettrica BEL nel caso non sia prevista l’alimentazione con acqua calda
in inverno (in caso contrario utilizzare il comando TMO-T-AU-IAQ con interruttore per la resistenza).
Possibilità di controllo della commutazione del ciclo stagionale (EST-INV) tramite un segnale elettrico
remoto di fase (centralizzato) o, in modo automatico, con un CHANGE-OVER montato a bordo in
contatto con la tubazione dell’acqua (impianto a due tubi).
N.B.: negli impianti a 4 tubi, con generatori del fluido termico caldo e freddo sempre in funzione, con questo
comando è possibile realizzare il cambio del ciclo stagionale (EST-INV) in modo automatico sullo scostamento
della temperatura ambiente rispetto a quella fissata con il termostato: (-1°C = INVERNO,
+1°C = ESTATE, ZONA MORTA 2°C) agendo in tal modo alternativamente sulle due elettrovalvole di
acqua calda e fredda.
Il comando TMO-503-S per Fan-coil senza valvole, è studiato per essere inserito all’interno di una scatola
a muro DIN 503. Il termostato viene fornito completo di placca esterna, tuttavia è comunque possibile
utilizzare placche delle principali marche in commercio (BTicino, Vimar, AVE, Gewiss).
La portata elettrica sui contatti utilizzabile in esercizio è di 200 Watt massimo; nel caso il ventilconvettore
abbia un assorbimento massimo superiore occorre utilizzare un SEL-CR.
Commutazione manuale o automatica delle tre velocità del ventilatore.
Commutazione manuale del ciclo stagionale (EST-INV).
Termostatazione (ON-OFF) del ventilatore.
Possibilità di applicazione della sonda di minima (inclusa con il comando).

C
SIGLA CODICE
TMO-503-SV2 9060173
Dimensioni: 118x87x8 mm
SIGLA CODICE
TMO-DI 9060165
Dimensioni a parete: 133x93x27 mm
Dimensioni semi incassato: 133x93x18 mm
SIGLA CODICE
T2T 9060174
Dimensioni: 128x75x25 mm
Il comando TMO-503-SV2 per Fan-coil con valvola/e, è studiato per essere inserito all’interno di una
scatola a muro DIN 503. Il termostato viene fornito completo di placca esterna, tuttavia è comunque
possibile utilizzare placche delle principali marche in commercio (BTicino, Vimar, AVE, Gewiss).
La portata elettrica sui contatti utilizzabile in esercizio è di 200 Watt massimo; nel caso il ventilconvettore
abbia un assorbimento massimo superiore occorre utilizzare un SEL-CR.
Commutazione manuale o automatica delle tre velocità del ventilatore.
Commutazione manuale del ciclo stagionale (EST-INV).
Termostatazione (ON-OFF) della/e valvola/e acqua.
Termostatazione (ON-OFF) sulle valvole e sul motore contemporaneamente.
Possibilità di applicazione della sonda di minima (inclusa con il comando).
N.B.: negli impianti a 4 tubi, con generatori del fluido termico caldo e freddo sempre in funzione, con questo
comando è possibile realizzare il cambio del ciclo stagionale (EST-INV) in modo automatico sullo scostamento
della temperatura ambiente rispetto a quella fissata con il termostato: (-1°C = INVERNO,
+1°C = ESTATE, ZONA MORTA 2°C) agendo in tal modo alternativamente sulle due elettrovalvole di
acqua calda e fredda.
Installabile a parete o semi incassato in scatola DIN 503.
Commutazione manuale o automatica delle tre velocità del ventilatore.
Commutazione manuale o centralizzata del ciclo stagionale (EST-INV).
Termostatazione (ON-OFF) del ventilatore.
Termostatazione (ON-OFF) della/e valvola/e acqua.
Termostatazione (ON-OFF) sulle valvole e sul motore contemporaneamente.
Possibilità di applicazione della sonda di minima TME.
Possibilità di controllo termostatico di una valvola (ON-OFF) sull’acqua fredda (raffrescamento) e di
un gruppo riscaldante con resistenza elettrica BEL nel caso non sia prevista l’alimentazione con acqua
calda in inverno.
Termostatazione sul ventilatore e sulla resistenza elettrica complementare.
Possibilità di comandare fino a 10 apparecchi con il ripetitore SEL-DI.
N.B.: negli impianti a 4 tubi, con generatori del fluido termico caldo e freddo sempre in funzione, con questo
comando è possibile realizzare il cambio del ciclo stagionale (EST-INV) in modo automatico sullo scostamento
della temperatura ambiente rispetto a quella fissata con il termostato: (-1°C = INVERNO,
+1°C = ESTATE, ZONA MORTA 2°C) agendo in tal modo alternativamente sulle due elettrovalvole di
acqua calda e fredda.
Solo per impianti a 2 tubi.
Accensione e spegnimento del ventilconvettore.
Commutazione manuale delle tre velocità del ventilatore.
Commutazione manuale del ciclo stagionale (EST-INV).
Termostatazione del ventilatore.
Termostatazione sulla valvola e funzionamento continuo del ventilatore.
Termostatazione contemporanea della valvola e del ventilatore.
Non utilizzabile con i ripetitori (slave).
43

C
44
SIGLA CODICE
CB-IAQ 9066305
SIGLA CODICE
CB-R-IAQ 9066306
SIGLA CODICE
CB-AU-IAQ 9066307
CRYSTALL
Commutazione manuale delle tre velocità del ventilatore.
Interruttore accensione filtro elettronico.
Senza controllo termostatico.
Possibilità di applicazione della sonda di minima TMM.
Commutazione manuale delle tre velocità del ventilatore.
Commutazione manuale del ciclo stagionale (EST-INV).
Interruttore accensione filtro (o eventuale batteria elettrica).
Termostatazione (ON-OFF) del ventilatore.
Termostatazione (ON-OFF) della/e valvola/e acqua.
Possibilità di applicazione della sonda di minima TME.
Possibilità di controllo termostatico delle valvole e di un gruppo riscaldante con resistenza elettrica
BEL utilizzando l’interruttore accensione filtro elettronico (solo per apparecchi senza filtro elettronico).
Possibilità di controllo della commutazione del ciclo stagionale (EST-INV) tramite un segnale elettrico
remoto di fase (centralizzato) o, in modo automatico, con un CHANGE-OVER montato a bordo in
contatto con la tubazione dell’acqua (impianto a due tubi).
Commutazione manuale o automatica delle tre velocità del ventilatore.
Commutazione manuale del ciclo stagionale (EST-INV).
Interruttore accensione filtro (o eventuale batteria elettrica).
Termostatazione con cambio automatico delle tre velocità del ventilatore e arresto al raggiungimento
del SETPOINT con arresto anche del filtro.
Termostatazione (ON-OFF) della/e valvola/e acqua.
Possibilità di applicazione della sonda di minima TME.
Possibilità di controllo termostatico delle valvole e di un gruppo riscaldante con resistenza elettrica
BEL utilizzando l’interruttore accensione filtro elettronico (solo per apparecchi senza filtro elettronico).
Possibilità di controllo della commutazione del ciclo stagionale (EST-INV) tramite un segnale elettrico
remoto di fase (centralizzato) o, in modo automatico, con un CHANGE-OVER montato a bordo in
contatto con la tubazione dell’acqua (impianto a due tubi).
N.B.: negli impianti a 4 tubi, con generatori del fluido termico caldo e freddo sempre in funzione, con questo
comando è possibile realizzare il cambio del ciclo stagionale (EST-INV) in modo automatico sullo scostamento
della temperatura ambiente rispetto a quella fissata con il termostato: (-1.6°C = INVERNO,
+1.6°C = ESTATE, ZONA MORTA 3.2°C) agendo in tal modo alternativamente sulle due elettrovalvole
di acqua calda e fredda.

C
SIGLA CODICE
MO-3V-IAQ 9063020
Dimensioni: 133x93x37 mm
SIGLA CODICE
TMO-T-IAQ 9063021
Dimensioni: 133x93x37 mm
SIGLA CODICE
TMO-T-AU-IAQ 9063023
Dimensioni: 133x93x37 mm
SIGLA CODICE
TMO-DI 9060165
Dimensioni a parete: 133x93x27 mm
Dimensioni semi incassato: 133x93x18 mm
CRYSTALL
Commutazione manuale delle tre velocità del ventilatore.
Interruttore accensione filtro elettronico.
Senza controllo termostatico.
Possibilità di applicazione della sonda di minima TMM.
Commutazione manuale delle tre velocità del ventilatore.
Commutazione manuale del ciclo stagionale (EST-INV).
Interruttore accensione filtro elettronico (o eventuale batteria elettrica).
Termostatazione (ON-OFF) del ventilatore.
Termostatazione (ON-OFF) della/e valvola/e acqua.
Possibilità di applicazione della sonda di minima TME.
Possibilità di controllo termostatico delle valvole e di un gruppo riscaldante con resistenza elettrica
BEL utilizzando l’interruttore accensione filtro elettronico (solo per apparecchi senza filtro elettronico).
Possibilità di controllo della commutazione del ciclo stagionale (EST-INV) tramite un segnale elettrico
remoto di fase (centralizzato) o, in modo automatico, con un CHANGE-OVER montato a bordo in
contatto con la tubazione dell’acqua (impianto a due tubi); tale operazione richiede un riposizionamento
del jumper posto sulla scheda del comando (vedi foglio istruzioni allegato al comando).
Commutazione manuale o automatica delle tre velocità del ventilatore.
Commutazione manuale del ciclo stagionale (EST-INV).
Interruttore accensione filtro elettronico (o eventuale batteria elettrica).
Termostatazione (ON-OFF) del ventilatore.
Termostatazione (ON-OFF) della/e valvola/e acqua.
Termostatazione (ON-OFF) sulle valvole e sul motore contemporaneamente.
Possibilità di applicazione della sonda di minima TME.
Commutazione automatica Estate/Inverno tramite un segnale elettrico remoto di fase (centralizzato)
o, in modo automatico, con un CHANGE-OVER montato a bordo in contatto con la tubazione dell’acqua
(impianto a due tubi).
Possibilità di controllo termostatico delle valvole e di un gruppo riscaldante con resistenza elettrica
BEL utilizzando l’interruttore accensione filtro elettronico (solo per apparecchi senza filtro elettronico).
N.B.: negli impianti a 4 tubi, con generatori del fluido termico caldo e freddo sempre in funzione, con questo
comando è possibile realizzare il cambio del ciclo stagionale (EST-INV) in modo automatico sullo scostamento
della temperatura ambiente rispetto a quella fissata con il termostato: (-1°C = INVERNO,
+1°C = ESTATE, ZONA MORTA 2°C) agendo in tal modo alternativamente sulle due elettrovalvole di
acqua calda e fredda.
Installabile a parete o semi incassato in scatola DIN 503.
Commutazione manuale o automatica delle tre velocità del ventilatore.
Commutazione manuale o centralizzata del ciclo stagionale (EST-INV).
Termostatazione (ON-OFF) del ventilatore.
Termostatazione (ON-OFF) della/e valvola/e acqua.
Termostatazione (ON-OFF) sulle valvole e sul motore contemporaneamente.
Possibilità di applicazione della sonda di minima TME.
Possibilità di controllo termostatico di una valvola (ON-OFF) sull’acqua fredda (raffrescamento) e di
un gruppo riscaldante con resistenza elettrica BEL nel caso non sia prevista l’alimentazione con acqua
calda in inverno.
Termostatazione sul ventilatore e sulla resistenza elettrica complementare.
Possibilità di comandare fino a 10 apparecchi con il ripetitore SEL-DI.
N.B.: negli impianti a 4 tubi, con generatori del fluido termico caldo e freddo sempre in funzione, con questo
comando è possibile realizzare il cambio del ciclo stagionale (EST-INV) in modo automatico sullo scostamento
della temperatura ambiente rispetto a quella fissata con il termostato: (-1°C = INVERNO,
+1°C = ESTATE, ZONA MORTA 2°C) agendo in tal modo alternativamente sulle due elettrovalvole di
acqua calda e fredda.
45

Selettori di velocità
46
SIGLA CODICE
SEL-CB 9066304
SIGLA CODICE
SEL-CR 9066311
7 8 9 10 1112
1 2 3 4 5 6
SIGLA CODICE
SEL-DI 9060139
7 8 9 10 1112
1 2 3 4 5 6
Per versioni MO-IV-IO.
Per versioni MV-MVB.
Selettore di velocità ricevente.
Consente di controllare, su segnale di un unico comando termostatico, più ventilconvettori
(max. 8) contemporaneamente (un selettore per ogni apparecchio).
Solo per comandi TMO-T, TMO-T-AU, TMO-503-S e TMO-503-SV2.
Selettore di velocità ricevente.
Consente di controllare, su segnale di un unico comando termostatico, più ventilconvettori (max. 8)
contemporaneamente (un selettore per ogni apparecchio).
Solo per comandi TMO-T, TMO-T-AU, TMO-503-S e TMO-503-SV2.
Ripetitore per TMO-DI
Consente di controllare, su segnale di un unico comando TMO-DI, fino a 10 ventilconvettori contemporaneamente.

Accessori per comandi elettronici
a parete e a bordo Serie CRC
Sonda di Minima TME
Da posizionare fra le alette della batteria di scambio termico.
Per il collegamento al comando, il cavo della sonda TME deve essere separato dai conduttori di potenza.
Abbinabile ai comandi:
CB-C, CB-AU, TMO-T, TMO-T-AU, TMO-DI e corrispondenti IAQ.
Arresta l’elettroventilatore
quando la temperatura dell’acqua è inferiore ai 38°C,
e lo fa ripartire quando questa raggiunge i 42°C.
SERIE
VERSIONE
CODICE
Sonda di Minima TMM
CRC
MV – MO – MVB – IV – IO
3021091
Da posizionare in contatto con il tubo di alimentazione.
Abbinabile unicamente ai comandi:
CB, CB-T, CB-IAQ, MO-3V, MO-3V-IAQ.
Valido per apparecchi funzionanti unicamente in inverno.
Arresta l’elettroventilatore
quando la temperatura dell’acqua è inferiore ai 30°C,
e lo fa ripartire quando questa raggiunge i 38°C.
SERIE
VERSIONE
CODICE
CRC
MV – MO – MVB – IV – IO
9053048
Change-Over CH 15-25
Cambio stagionale automatico
da posizionare in contatto con il tubo di alimentazione.
Solamente per impianti a due tubi
(non utilizzabile con la valvola a 2 vie).
Abbinabile unicamente ai comandi:
CB-C, CB-AU, TMO-T, TMO-T-AU, TMO-DI.
SERIE
VERSIONE
CODICE
CRC
MV – MO – MVB – IV – IO
9053049
ROSSO
MARRONE
ROSSO
NERO
47

Sistema di regolazione wireless FreeSabiana
48
FreeSabiana
Un comando remoto di interfaccia utente con pulsantiera
e display a cristalli liquidi, applicabile a parete o
posizionabile su supporto dedicato su tavolo.
Consente la definizione ed il controllo di tutte le variabili
di funzionamento dei ventilconvettori nelle più
svariate configurazioni impiantistiche ed è alimentato
a batterie.
La variazione della temperatura desiderata e della
velocità di funzionamento del ventilconvettore avviene
premendo semplicemente due grandi tasti con una
grafica molto intuitiva.
Un’unità di potenza da installare sull’apparecchio
terminale (interfaccia ventilconvettore).
Comanda gli organi elettrici (ventilatore) ed elettroidraulici
(valvole) del ventilconvettore ed è collegato
alla rete elettrica.
L’unità riceve l’informazione necessaria a comandare
tali organi sia dal comando remoto che localmente,
quale ad esempio la temperatura della batteria di
scambio termico.
Un sensore temperatura ambiente, applicabile a parete
o posizionabile su supporto dedicato su tavolo.
È un dispositivo alimentato a batterie in grado di rilevare
la temperatura dell’aria nel punto in cui viene
collocata, di generare un’informazione di temperatura
e comunicarla agli altri dispositivi.
Free Sabiana è un innovativo sistema elettronico di comando e controllo di
ventilconvettori idronici basato sulla comunicazione radio, completamente
wireless (senza fili).
Questa tecnologia, frutto di quattro anni di lavoro, consente una grande flessibilità
di installazione ed una migliore precisione nella misura della temperatura
ambiente. La posizione della sonda può essere spostata a piacere
sino a trovare quella che meglio soddisfa l’utente, senza alcuna preoccupazione
su eventuali modifiche del layout dell’ambiente e del suo arredamento
e senza doverlo obbligatoriamente fissare su una parete in muratura. L’eventuale aggiunta di un ventilconvettore
non comporta alcun problema di cablaggio elettrico al sistema di regolazione: occorre semplicemente definire quale
sia il comando e la sonda che lo regola. La migliore precisione di misura deriva dalla possibilità di posizionare la
sonda nel punto più vicino a dove lavora o vive abitualmente l’utente: questo consente di mantenere la temperatura
esattamente al valore desiderato e percepito dall’utente con maggiori risparmi energetici rispetto ad un sistema di
rilevazione tradizionale.
La trasmissione è basata sul protocollo di comunicazione identificato dalla sigla IEE802.15.4, il più adatto a trasmettere
un numero relativamente modesto di informazioni con bassissimi consumi e con elevata affidabilità.
Il sistema è stato certificato da un importante istituto indipendente accreditato dallo Stato italiano ed è stato autorizzato
all’immissione sul mercato dal Ministero delle Comunicazioni italiano.
Principali componenti
Free Sabiana si compone di 3 componenti principali:
DESCRIZIONE
Comando remoto
DESCRIZIONE
Comando con supporto
Unità di potenza montata a bordo
Unità di potenza non montata
DESCRIZIONE
Sensore di temperatura
Unità di potenza
Sonda con supporto
SIGLA CODICE
Free-Com 9060572
SIGLA CODICE
Free-Upm 9060571
Free-Ups 9060570
SIGLA CODICE
Free-Sen 9060573

Sistema di regolazione wireless FreeSabiana
Principali caratteristiche del comando remoto di interfaccia utente
Consente le seguenti azioni principali:
Accensione e spegnimento dell’apparecchio
Selezione della velocità ventilatore (alta - media - bassa - automatica)
Selezione funzione estate/inverno
Apertura/chiusura valvole On/Off
Impostazione real time clock
Impostazione della temperatura desiderata
Impostazione di un’accensione e spegnimento giornaliera (funzione timer)
Possibilità di attivare/disattivare la funzione timer
Inserimento filtro elettrostatico (eventuale)
Inserimento resistenza elettrica (eventuale)
Principali informazioni visualizzate:
1
2
3
4
5
6
7
Stato On/Off
Funzionamento estivo
Funzionamento invernale
Funzione cambio stagionale automatico
Funzione resistenza elettrica
Funzione filtro Crystall
Temperatura ambiente
(con definizione decimale)
1 2 3 7 4 5 6
12 9 10 11 8 13
Principali caratteristiche
dell’unità di potenza da installare sull’apparecchio terminale
Comanda Co C gli organi elettrici (ventilatore)
ed e elettroidraulici (valvole)
presenti nell’unità ventilconvettore.
L’unità riceve l’informazione necessaria
a comandare tali organi
sia si dal comando remoto che localmente.
Consente le seguenti segue segu azioni principali:
Principali caratteristiche del sensore di temperatura
Questo Qu dispositivo è in grado di rilevare
la temperatura dell’aria nel punto in cui
viene collocato e di trasmetterla mediante
comunicazione radio
agli altri dispositivi del sistema.
È alimentato a batterie e può essere
liberamente collocato all’interno
della de
regione da climatizzare.
8
9
10
11
12
13
Velocità del ventilatore in funzione
Set di temperatura desiderata/rilevata
Funzione timer
Orologio
Segnale di trasmissione
Livello di carica batterie
On/Off del ventilatore alla velocità selezionata
Variare la velocità del ventilatore e quindi l’accensione e spegnimento dello stesso
On/Off della/e valvole acqua (1 valvola nel caso di impianto a 2 tubi – 2 valvole nel caso di impianto a 4 tubi)
Variare le velocità del ventilatore e quindi agire sullo stato della/e valvole acqua
Gestire il funzionamento della resistenza elettrica come elemento principale di riscaldamento o come integrazione
alla batteria alimentata con acqua calda
Gestire il funzionamento del filtro elettrostatico (in parallelo al ventilatore)
Gestione della funzione zona morta per impianti a 4 tubi
Ingressi funzionali disponibili: Consenso per On/Off a distanza
Consenso per commutazione Estate/Inverno remota (centralizzato)
Consenso per l’attivazione della funzione Energy Saving con variazione del set
Sonda di minima
Sonda per cambio stagionale
Segnalazioni:
Temperatura ambiente misurata
Segnale di trasmissione
Orologio
Stato batterie
49

Unità con telecomando a raggi infrarossi
Telecomando con scheda elettronica montata a bordo (solo MV-MO-MVB)
Telecomando con scheda elettronica non montata (solo IV-IO)
Tutte le unità Carisma possono essere fornite con un sistema di gestione e controllo a
microprocessore con comando a distanza a raggi infrarossi con display a cristalli liquidi.
Ogni unità è equipaggiata con sonda di temperatura dell’aria, sonda di temperatura dell’acqua
(termostato di minima), telecomando a raggi infrarossi ed una particolare scheda
elettronica con porta di comunicazione RS485, in grado di comandare un singolo apparecchio
o più apparecchi in parallelo (fino a 20). La scheda elettronica è del tipo Master/
Slave e la porta di collegamento seriale ne permette il collegamento in serie; nel collegamento
di tipo Master/Slave di più apparecchi, si consiglia di installare il ricevitore sull’apparecchio
Master.
Le funzioni svolte dal comando sono:
- Impostazione temperatura desiderata.
- Commutazione velocità ventilatore con possibilità di funzionamento in automatico.
- Programmazione di accensione e spegnimento nelle 24 ore.
- Controllo on/off valvola acqua in raffreddamento.
- Controllo on/off valvola acqua in riscaldamento.
- Controllo termostatico sulle sole valvole o in abbinamento valvole e ventilatore.
- Gestione valvole su impianto a 2 o 4 tubi con commutazione estate/inverno da telecomando.
- Gestione valvole su impianti a 4 tubi con commutazione automatica raffreddamento/riscaldamento con zona morta
di 2°C.
- Attivando la sonda collegata al contatto T3 della scheda (disattivata nella configurazione standard), si otterrà un
funzionamento del tipo sonda di minima; posizionata fra le alette della batteria di scambio termico, arresta l’elettroventilatore
quando la temperatura dell’acqua è inferiore ai 38°C e lo fa ripartire quando questa raggiunge i 42°C.
I comandi IRC non sono abbinabili al filtro Crystall ed alla resistenza elettrica BEL.
La scheda elettronica, montata all’interno dell’apparecchiatura elettrica, è predisposta per poter assolvere a diverse
modalità di regolazione per meglio soddisfare le esigenze d’installazione. Tali modalità vengono selezionate impostando
opportunamente i dip switch di configurazione che consentono di definire le seguenti funzioni principali:
Impianto a 2 tubi / 4 tubi
Funzionamento senza / con telecomando
Ventilazione continua
Chiusura valvola e arresto ventilatore in raffreddamento (funzione
autofan)
Chiusura valvola e arresto ventilatore in riscaldamento (funzione
autofan)
Chiusura valvola e arresto ventilatore sia in raffreddamento che in
riscaldamento (funzione autofan)
La funzione autofan permette il controllo ON/OFF contemporaneo della el ella
valvola acqua e del ventilatore ottimizzando nel contempo
il funzionamento dell’apparecchio. Al raggiungimento
del set, il comando chiude la valvola acqua (OFF valvola)
e solo dopo 3 minuti ferma il ventilatore in modo da
compensare correttamente il tempo di chiusura della valvola.
Per evitare che la sonda aria rilevi una temperatura
non corretta, durante il fermo del ventilatore il controllo
effettua dei cicli di ON del ventilatore che annullano
l’eventuale effetto di stratificazione dell’aria in ambiente.
Per gli impianti a due tubi è possibile collegare una sonda
acqua (accessorio T2) da posizionare sulla tubazione
di alimentazione dell’apparecchio a monte della valvola
acqua. In base alla temperatura rilevata sulla tubazione,
l’apparecchio si predispone in funzionamento
estivo od invernale.
50
DESCRIZIONE
SIGLA CODICE
IRC-M 9060175
IRC-S 9060176

Unità con telecomando a raggi infrarossi
Sulla scheda elettronica è inoltre disponibile un contatto per un eventuale collegamento ad un contatto finestra o
consenso remoto. Quando il contatto è chiuso l’apparecchio funziona, quando il contatto è aperto l’apparecchio si
ferma. Lo stesso contatto può essere utilizzato per accensione e spegnimento con orologio programmatore o da
qualsiasi altro interruttore posto a distanza.
Vi è inoltre la possibilità di accendere e spegnere uno o più apparecchi contemporaneamente, con l’utilizzo di un
interruttore instabile (flip-flop) collegandosi ai morsetti presenti sulla scheda.
Sensori che richiedono un’alimentazione a 12 Volt, ad esempio sensori presenza persone, possono essere collegati
ad altri morsetti della scheda elettronica e quindi ai contatti di accensione e spegnimento. La scheda è in grado di
alimentare sensori esterni per una corrente massima assorbita di 60 mA.
Accessorio Change-Over T2 per telecomando
SIGLA CODICE
T2 9079103
Abbinabile unicamente alle unità con telecomando a raggi infrarossi.
Sensore di tipo NTC che, collegato al contatto T2 della scheda, permetterà un funzionamento di tipo CHANGE-OVER;
posizionando la parte terminale a contatto del tubo di alimentazione, permette il cambio stagionale Estate/Inverno
in modo automatico in funzione della temperatura dell’acqua.
Collegamento in serie degli apparecchi e gestione centralizzata
Più apparecchi Carisma con scheda IRC possono essere collegati in via seriale e
quindi possono essere gestiti contemporaneamente da un unico telecomando. Utilizzando
gli appositi jumper presenti sulla scheda, un apparecchio dovrà essere configurato
come master, tutti gli altri come slave. È evidente che il telecomando dovrà
essere impiegato indirizzandolo verso il ricevitore dell’unità master. Per evitare disguidi
si consiglia di installare e collegare il ricevitore solo sul primo apparecchio.
SIGLA CODICE
PCR-DI 9079102
Sempre utilizzando le possibilità di comunicazione seriale degli apparecchi, è possibile
porre in serie fino a 60 unità Carisma (la lunghezza massima complessiva
del cavo di collegamento è di 800 m) gestendole con un unico comando a parete
PCR-DI. Dal comando a parete è possibile impostare le modalità e condizioni di
funzionamento di ogni singolo apparecchio collegato, di visualizzare le condizioni
di funzionamento di ogni singolo apparecchio, di impostare delle fasce orarie di
accensione e spegnimento per ogni giorno della settimana. Nel caso le unità da
collegare siano più di 60, occorre utilizzare due o più comandi a parete intelligenti.
Ciascun comando a parete gestirà le sole unità ad esso collegate.
Il pannello PCR-DI consente di poter gestire più apparecchi, con un massimo di
60 unità, da un unico punto di comando. Il pannello PCR-DI colloquia in via seriale
con tutti gli apparecchi a cui è collegato con la possibilità di gestirli tutti contemporaraneamente oppure ciascuno singolarmente. Con la predisposizione di indirizzo di ogni
singolo apparecchio, è infatti possibile richiamare tutte le unità contemporaneamente nte o le
singola unità e svolgere le seguenti funzioni:
- visualizzare la modalità di funzionamento in atto, la velocità di ventilazione, il set impostato
- visualizzare la temperatura ambiente rilevata sul singolo apparecchio
- accendere e spegnere tutti gli apparecchi contemporaneamente oppure ciascun apparecchio singolarmente
- modificare la modalità di funzionamento (solo ventilazione, riscaldamento, raffreddamento, commutazione automatica
delle funzioni)
- modificare il set point
Ogni funzione può quindi essere inviata a tutti gli apparecchi collegati, oppure ad ogni singolo apparecchio.
Su ciascun singolo apparecchio è possibile impostare dei diversi valori di set o di modalità di funzionamento.
Il pannello PCR-DI consente inoltre la gestione programmata degli apparecchi nel corso della settimana.
Per ogni giorno della settimana si possono impostare 2 avviamenti e 2 fermate degli apparecchi.
In ogni momento è possibile uscire dalla programmazione settimanale e funzionare in impostazione manuale e,
successivamente, rientrare nuovamente nella programmazione settimanale.
51

Unità con telecomando a raggi infrarossi
Programma MaxiNet di gestione di una rete di terminali idronici Sabiana IR
Il MaxiNet è un sistema di controllo centralizzato di una rete di terminali
idronici Sabiana IR basato su di un software che lavora in ambiente
Windows.
Il software MaxiNet offre una soluzione pratica ed economica per la gestione
dei terminali tramite un semplice click del mouse.
Le caratteristiche principali sono la semplicità di utilizzo, il programma
settimanale estremamente completo e funzionale, la possibilità di accedere
ai dati storici di funzionamento di ogni singolo apparecchio collegato.
Il programma utilizza tutte le potenzialità dei nostri apparecchi con telecomando
affiancandosi a quest’ultimo.
Il programma MaxiNet è uno strumento di controllo che può essere visto
come sostitutivo del telecomando o come strumento parallelo con la possibilità, però, di impostare delle regole
prioritarie ove le impostazioni da MaxiNet abbiano priorità su quelle fornite da telecomando.
Con il programma è possibile:
- creare blocchi logici omogenei (raggruppamento di più apparecchi per singolo piano, ufficio o camera).
- memorizzare programmi settimanali già adeguati alle diverse tipologie di funzionamento (estivo, invernale, mezze
stagioni, periodi di chiusura, etc.), di richiamarli ed attivarli con un semplice tocco di mouse.
Settimanalmente, possono essere definiti cicli di accensione o spegnimento per singolo apparecchio o gruppi.
- impostare le condizioni di funzionamento per ogni singolo apparecchio o per gruppi (modalità di funzionamento,
velocità ventilatore, set di temperatura).
- impostare i limiti di set per ogni singolo apparecchio o per gruppi.
- accendere o spegnere ogni singolo apparecchio o gruppi.
La programmazione settimanale, “Weekly Program”, vi permette di impostare i parametri di funzionamento delle
unità per ogni singolo giorno della settimana.
È possibile impostare fino a 20 diversi programmi settimanali.
Per ogni giorno della settimana, si hanno a disposizione dei riquadri temporali.
Per ciascun riquadro è possibile selezionare l’ora ed il tipo di funzionamento che si vuole venga eseguito dall’unità.
Quindi potrete visualizzare l’ora e i parametri di funzionamento che verranno inviati e quindi seguiti dall’unità.
52

Unità con telecomando a raggi infrarossi
Una funzione particolarmente interessante del programma settimanale è quella di poter far eseguire al programma
stesso delle routine, temporizzate, di controllo nel corso delle quali si verifica se su alcuni terminali sia stata modificata
la modalità di funzionamento od il set di temperatura impostato, ad esempio tramite telecomando locale. Se
attivata, la routine riporterà tutti i parametri dell’apparecchio ai valori impostati all’interno del programma settimanale.
Menù principale
Stato
di funzionamento
di ogni singolo
apparecchio
Selezione dei
piani/sezioni
Dalla schermata principale del programma
è possibile visualizzare l’intera rete di apparecchi
terminali ed interagire con essa.
È possibile richiamare una singola macchina,
un singolo gruppo o l’intera rete e quindi
operare modifiche sulle modalità di funzionamento
e sul set impostato. È possibile
quindi verificare lo stato di funzionamento
di ogni singolo apparecchio, la temperatura
ambiente rilevata, la temperatura in batteria
e lo stato di funzionamento della pompa di
smaltimento o di un eventuale allarme.
Logica di gestione
con PC Maxinet
Esempio
di collegamento
di una rete di Carisma
formata
da più di 60 unità
Selezione del modo di visualizzazione
Terminale
Set
Temperatura
Indirizzo
Freddo
Caldo
Selezione delle diverse unità
Locale (nome/numero)
Modalità
Parametri
di regolazione
Comandi
Fan AutoFan
Auto Solo ventilazione OFF
53

Accessori MaxiNet
Quale accessorio aggiuntivo è disponibile una scheda equipaggiata
con 8 relè con contatti puliti in scambio da utilizzare per poter controllare
l’accensione o spegnimento di utenze elettriche remote.
Il contatto di ciascun relè può quindi essere utilizzato ponendolo in
serie con la bobina dei teleruttori per l’On/Off di un motore di una
pompa, di un Chiller, di una caldaia o con le bobine dei teleruttori
per il controllo di “luci”, estrattori d’aria, l’apertura e chiusura di porte
e azionamenti elettrici quali serrande.
Le schede di OutPut possono essere collegate all’interno della rete
gestita con il software MaxiNet e gestite allo stesso livello di ogni altra scheda terminale. Il numero massimo di
schede collegabili è di 10 per network.
54
SIGLA CODICE
S08R 9079105
DESCRIZIONE
Comando IRC-M (montato a bordo) con ETN +/-3°C
Comando IRC-S (non montato) con ETN +/-3°C
L’IRC con ETN +/- 3 è un comando per installazione
a parete collegabile a ventilconvettori equipaggiati di
scheda elettronica IR e collegati ad un network RS 485
gestito dal sistema di supervisione Maxinet.
In particolare, il comando consente di poter modificare
solo alcune impostazioni di funzionamento lasciando
la supervisione al sistema Maxinet.
Con il comando è possibile:
- accendere e spegnere l’apparecchio
- impostare la velocità del ventilatore
- impostare il range di variazione del Set di temperatura
(da fabbrica +/- 3°C, modificabile in cantiere fino a +/- 9°C)
- modificare di un valore +/- X°C il Set impostato da Sistema stema
SIGLA CODICE
IRC-ETN-M 9060166
IRC-ETN-S 9060167
Con il Sistema Maxinet è data possibilità di impostare la modalità di funzionamento,
il Set ed ogni altro parametro dell’apparecchio io e visualizzare le modifiche
effettuate dall’Utente. Il Sistema Maxinet è sempre mpre prioritario rispetto al
comando ETN. Per un corretto utilizzo del sistema, consultare onsultare anche il manuale
Fan-coil con telecomando e del programma di supervisione ione Maxinet.
Schema di principio comando IRC con ETN +/-3°C
Un comando per ogni unità
(LUNGHEZZA MASSIMA CAVI = 20 m)
Le descrizioni ed illustrazioni fornite nella presente
pubblicazione si intendono non impegnative:
la Sabiana si riserva perciò il diritto,
ferme restando le caratteristiche essenziali dei tipi
descritti ed illustrati, di apportare, in qualunque
momento, senza impegnarsi ad aggiornare
tempestivamente questa pubblicazione, le eventuali
modifiche che essa ritenesse convenienti
per scopo di miglioramento o per qualsiasi esigenza
di carattere costruttivo o commerciale.

Condizionamento
Ventilconvettore Carisma
Sabiana s.p.a. • via Piave, 53 • 20011 Corbetta • Milano • Italia • tel. +39.02.97203.1 r.a. / +39.02.97270429 / +39.02.97270576
fax +39.02.9777282 / +39.02.9772820 • www.sabiana.it • info@sabiana.it
CARISMA - 11/10
COD. A4660000 E/11/10
