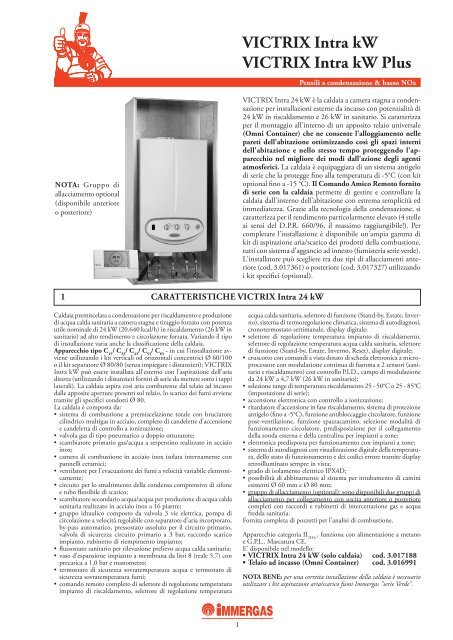

VICTRIX Intra kW VICTRIX Intra kW Plus - CLLAT.IT

NOTA: Gruppo di

allacciamento optional

(disponibile anteriore

o posteriore)

1 CARATTERISTICHE VICTRIX Intra 24 kW

Caldaia premiscelata a condensazione per riscaldamento e produzione

di acqua calda sanitaria a camera stagna e tiraggio forzato con potenza

utile nominale di 24 kW (20.640 kcal/h) in riscaldamento (26 kW in

sanitario) ad alto rendimento e circolazione forzata. Variando il tipo

di installazione varia anche la classificazione della caldaia.

Apparecchio tipo C 13 / C 33 / C 43 / C 53 / C 83 - in cui l’installazione avviene

utilizzando i kit verticali od orizzontali concentrici Ø 60/100

o il kit separatore Ø 80/80 (senza impiegare i distanzieri); VICTRIX

Intra kW può essere installata all'esterno con l'aspirazione dell'aria

diretta (utilizzando i distanzieri forniti di serie da mettere sotto i tappi

laterali). La caldaia aspira così aria comburente dal telaio ad incasso

dalle apposite aperture presenti sul telaio, lo scarico dei fumi avviene

tramite gli specifici condotti Ø 80.

La caldaia è composta da:

• sistema di combustione a premiscelazione totale con bruciatore

cilindrico multigas in acciaio, completo di candelette d’accensione

e candeletta di controllo a ionizzazione;

• valvola gas di tipo pneumatico a doppio otturatore;

• scambiatore primario gas/acqua a serpentino realizzato in acciaio

inox;

• camera di combustione in acciaio inox isolata internamente con

pannelli ceramici;

• ventilatore per l'evacuazione dei fumi a velocità variabile elettronicamente;

• circuito per lo smaltimento della condensa comprensivo di sifone

e tubo flessibile di scarico;

• scambiatore secondario acqua/acqua per produzione di acqua calda

sanitaria realizzato in acciaio inox a 16 piastre;

• gruppo idraulico composto da valvola 3 vie elettrica, pompa di

circolazione a velocità regolabile con separatore d’aria incorporato,

by-pass automatico, pressostato assoluto per il circuito primario,

valvola di sicurezza circuito primario a 3 bar, raccordo scarico

impianto, rubinetto di riempimento impianto;

• flussostato sanitario per rilevazione prelievo acqua calda sanitaria;

• vaso d’espansione impianto a membrana da litri 8 (reale 5,7) con

precarica a 1,0 bar e manometro;

• termostato di sicurezza sovratemperatura acqua e termostato di

sicurezza sovratemperatura fumi;

• comando remoto completo di selettore di regolazione temperatura

impianto di riscaldamento, selettore di regolazione temperatura

1

VICTRIX Intra kW

VICTRIX Intra kW Plus

Pensili a condensazione & basso NOx

VICTRIX Intra 24 kW è la caldaia a camera stagna a condensazione

per installazioni esterne da incasso con potenzialità di

24 kW in riscaldamento e 26 kW in sanitario. Si caratterizza

per il montaggio all'interno di un apposito telaio universale

(Omni Container) che ne consente l'alloggiamento nelle

pareti dell'abitazione ottimizzando così gli spazi interni

dell'abitazione e nello stesso tempo proteggendo l'apparecchio

nel migliore dei modi dall'azione degli agenti

atmosferici. La caldaia è equipaggiata di un sistema antigelo

di serie che la protegge fino alla temperatura di -5°C (con kit

optional fino a -15 °C). Il Comando Amico Remoto fornito

di serie con la caldaia permette di gestire e controllare la

caldaia dall'interno dell'abitazione con estrema semplicità ed

immediatezza. Grazie alla tecnologia della condensazione, si

caratterizza per il rendimento particolarmente elevato (4 stelle

ai sensi del D.P.R. 660/96, il massimo raggiungibile!). Per

completare l'installazione è disponibile un'ampia gamma di

kit di aspirazione aria/scarico dei prodotti della combustione,

tutti con sistema d'aggancio ad innesto (fumisteria serie verde).

L'installatore può scegliere tra due tipi di allacciamenti anteriore

(cod. 3.017361) o posteriore (cod. 3.017327) utilizzando

i kit specifici (optional).

acqua calda sanitaria, selettore di funzione (Stand-by, Estate, Inverno),

sistema di termoregolazione climatica, sistema di autodiagnosi,

cronotermostato settimanale, display digitale;

• selettore di regolazione temperatura impianto di riscaldamento,

selettore di regolazione temperatura acqua calda sanitaria, selettore

di funzione (Stand-by, Estate, Inverno, Reset), display digitale;

• cruscotto con comandi a vista dotato di scheda elettronica a microprocessore

con modulazione continua di fiamma a 2 sensori (sanitario

e riscaldamento) con controllo P.I.D., campo di modulazione

da 24 kW a 4,7 kW (26 kW in sanitario);

• selezione range di temperatura riscaldamento 25 - 50°C o 25 - 85°C

(impostazione di serie);

• accensione elettronica con controllo a ionizzazione;

• ritardatore d’accensione in fase riscaldamento, sistema di protezione

antigelo (fino a -5°C), funzione antibloccaggio circolatore, funzione

post-ventilazione, funzione spazzacamino, selezione modalità di

funzionamento circolatore, predisposizione per il collegamento

della sonda esterna e della centralina per impianti a zone;

• elettronica predisposta per funzionamento con impianti a zone;

• sistema di autodiagnosi con visualizzazione digitale della temperatura,

dello stato di funzionamento e dei codici errore tramite display

retroilluminato sempre in vista;

• grado di isolamento elettrico IPX4D;

• possibilità di abbinamento al sistema per intubamento di camini

esistenti Ø 60 mm e Ø 80 mm;

• gruppo di allacciamento (optional): sono disponibili due gruppi di

allacciamento per collegamento con uscita anteriore o posteriore

completi con raccordi e rubinetti di intercettazione gas e acqua

fredda sanitaria.

Fornita completa di pozzetti per l'analisi di combustione.

Apparecchio categoria II 2H3+ , funziona con alimentazione a metano

e G.P.L.. Marcatura CE.

E’ disponibile nel modello:

• VICTRIX Intra 24 kW (solo caldaia) cod. 3.017188

• Telaio ad incasso (Omni Container) cod. 3.016991

NOTA BENE: per una corretta installazione della caldaia è necessario

utilizzare i kit aspirazione aria/scarico fumi Immergas "serie Verde".

NOTA: Gruppo di

allacciamento optional

(disponibile anteriore

o posteriore)

2



2 CARATTERISTICHE VICTRIX Intra 24 kW Plus

Caldaia premiscelata a condensazione con potenza utile nominale di

24 kW (20.640 kcal/h) in riscaldamento (26 kW in sanitario) ad alto

rendimento e circolazione forzata per riscaldamento ambiente, predisposta

per l'abbinamento ad un'Unità Bollitore separata da 80, 105,

120 e 200 litri per la produzione di acqua calda sanitaria. Variando il

tipo di installazione varia anche la classificazione della caldaia.

Apparecchio tipo C 13 / C 33 / C 43 / C 53 / C 83 - in cui l’installazione avviene

utilizzando i kit verticali od orizzontali concentrici Ø 60/100

o il kit separatore Ø 80/80 (senza impiegare i distanzieri); VICTRIX

Intra 24 kW Plus può essere installata all'esterno con l'aspirazione

dell'aria diretta (utilizzando i distanzieri forniti di serie da mettere

sotto i tappi laterali). La caldaia aspira così aria comburente dal telaio

ad incasso dalle apposite aperture presenti sul telaio, lo scarico dei

fumi avviene tramite gli specifici condotti Ø 80.

La caldaia è composta da:

• sistema di combustione a premiscelazione totale con bruciatore

cilindrico multigas in acciaio, completo di candelette d’accensione

e candeletta di controllo a ionizzazione;

• valvola gas di tipo pneumatico a doppio otturatore;

• scambiatore primario gas/acqua a serpentino realizzato in acciaio

inox;

• camera di combustione in acciaio inox isolata internamente con

pannelli ceramici;

• ventilatore per l'evacuazione dei fumi a velocità variabile elettronicamente;

• circuito per lo smaltimento della condensa comprensivo di sifone

e tubo flessibile di scarico;

• gruppo idraulico composto da valvola 3 vie elettrica, pompa di

circolazione a velocità regolabile con separatore d’aria incorporato,

by-pass automatico, pressostato assoluto per il circuito primario,

valvola di sicurezza circuito primario a 3 bar, raccordo scarico

impianto, rubinetto a sfera per riempimento impianto;

• vaso d’espansione impianto a membrana da litri 8 (reale 5,7) con

precarica a 1,0 bar e manometro;

• termostato di sicurezza sovratemperatura acqua e termostato di

sicurezza sovratemperatura fumi;

• comando remoto completo di selettore di regolazione temperatura

impianto di riscaldamento, selettore di regolazione temperatura

VICTRIX Intra 24 kW Plus è la caldaia a camera stagna a condensazione

per installazioni esterne da incasso con potenzialità

di 24 kW in riscaldamento e 26 kW in sanitario. Si caratterizza

per il montaggio all'interno di un apposito telaio universale

(Omni Container) che ne consente l'alloggiamento nelle

pareti dell'abitazione ottimizzando così gli spazi interni

dell'abitazione e nello stesso tempo proteggendo l'apparecchio

nel migliore dei modi dall'azione degli agenti atmosferici.

La caldaia è predisposta per l'abbinamento ad un'Unità

Bollitore separata da 80, 105, 120, o 200 litri di produzione

Immergas, che garantisce abbondante produzione di acqua

calda, ideale soprattutto per abitazioni con più servizi o per

tutte le situazioni che prevedono grandi prelievi contemporanei

o vasche idromassaggio. La caldaia è equipaggiata di un sistema

antigelo di serie che la protegge fino alla temperatura di -5°C

(con kit optional fino a -15 °C). Il Comando Amico Remoto

fornito di serie con la caldaia permette di gestire e controllare

la caldaia dall'interno dell'abitazione con estrema semplicità

ed immediatezza. Grazie ai ridotti consumi, la caldaia ha ottenuto

la marcatura 4 stelle (★★★★) in conformità al D.P.R.

660/96. Per facilitare l'installazione sono disponibili due tipi

di allacciamenti anteriore (cod. 3.017362) o posteriore (cod.

3.017329) utilizzando i kit specifici (optional).

acqua calda sanitaria, selettore di funzione (Stand-by, Estate, Inverno),

sistema di termoregolazione climatica, sistema di autodiagnosi,

cronotermostato settimanale, display digitale;

• selettore di regolazione temperatura impianto di riscaldamento,

selettore di regolazione temperatura acqua calda sanitaria, selettore

di funzione (Stand-by, Estate, Inverno, Reset), display digitale;

• cruscotto con comandi a vista dotato di scheda elettronica a microprocessore

con modulazione continua di fiamma a 2 sensori (sanitario

e riscaldamento) con controllo P.I.D., campo di modulazione

da 24 kW a 4,7 kW (26 kW in sanitario);

• selezione range di temperatura riscaldamento 25 - 50°C o 25 - 85°C

(impostazione di serie);

• accensione elettronica con controllo a ionizzazione;

• ritardatore d’accensione in fase riscaldamento, sistema di protezione

antigelo (fino a -5°C), funzione antibloccaggio circolatore, funzione

post-ventilazione, funzione spazzacamino, selezione modalità di

funzionamento circolatore, predisposizione per il collegamento

della sonda esterna e della centralina per impianti a zone;

• elettronica predisposta per funzionamento con impianti a zone;

• sistema di autodiagnosi con visualizzazione digitale della temperatura,

dello stato di funzionamento e dei codici errore tramite display

retroilluminato sempre in vista;

• grado di isolamento elettrico IPX4D;

• possibilità di abbinamento al sistema per intubamento di camini

esistenti Ø 60 mm e Ø 80 mm;

• gruppo di allacciamento (optional): sono disponibili due gruppi di

allacciamento per collegamento con uscita anteriore o posteriore

completi con raccordi e rubinetto di intercettazione gas.

Fornita completa di pozzetti per l'analisi di combustione.

Apparecchio categoria II 2H3+ , funziona con alimentazione a metano

e G.P.L.. Marcatura CE.

E’ disponibile nel modello:

• VICTRIX Intra 24 kW Plus (solo caldaia) cod. 3.017189

• Telaio ad incasso (Omni Container) cod. 3.016991

NOTA BENE: per una corretta installazione della caldaia è necessario

utilizzare i kit aspirazione aria/scarico fumi Immergas "serie Verde".

3 UNITÀ BOLLITORE

3.1 CARATTERISTICHE

L’Unità Bollitore è composta da:

• boiler da 80 litri, 105 litri, 120 litri o 200 litri interamente

realizzato in acciaio inox, con flangia superiore di ispezione;

• scambiatore acqua/acqua avvolto a doppia spirale concentrica

(n° 2 nel modello da 120 litri e 200 litri) realizzato in acciaio

inox ed estraibile;

• valvola di sicurezza 8 bar;

• vaso d’espansione sanitario a membrana da litri 4 (Unità

bollitore 80 e 105), da litri 5 (Unità bollitore 120) e da 8

3



litri (Unità bollitore 200) con precarica da 3,5 bar;

• sonda di controllo temperatura acqua calda sanitaria;

• rubinetto di svuotamento boiler;

• sonda termometro.

E' disponibile nel modello:

• Unità Bollitore 80 litri cod. 3.011490



• Unità Bollitore 200 litri cod. 3.015356

4



4 COMPONENTI PRINCIPALI VICTRIX Intra 24 kW

LEGENDA:

1 - Rubinetto gas

2 - Morsettiera allacciamento elettrico

(bassissima tensione)

3 - Rubinetto di svuotamento impianto

4 - Sifone scarico condensa

5 - Valvola gas

6 - Sonda sanitario

7 - Trasformatore di tensione

8 - Scambiatore sanitario

9 - Ventilatore

10 - Ugello gas

11 - Vaso espansione impianto

12 - Venturi

13 - Bruciatore

14 - Termostato fumi

15 - Candeletta di rilevazione

16 - Tubo aspirazione aria

17 - Presa pressione segnale negativo

18 - Presa pressione segnale positivo

19 - Pozzetti di prelievo (aria A) - (fumi F)

20 - Cappa fumi

21 - Modulo a condensazione

22 - Candelette accensione

23 - Sonda mandata

24 - Termostato sicurezza

25 - Valvola sfogo aria

26 - Circolatore caldaia

27 - Pressostato impianto

28 - Valvola 3 vie (motorizzata)

29 - By-pass automatico

30 - Valvola di sicurezza 3 bar

31 - Flussostato sanitario

32 - Rubinetto di riempimento impianto

33 - Rubinetto di svuotamento acqua sanitaria

34 - Telaio da incasso

35 - Rubinetto ingresso acqua sanitaria

5



5 COMPONENTI PRINCIPALI VICTRIX Intra 24 kW Plus

LEGENDA:

1 - Rubinetto gas

2 - Morsettiera allacciamento elettrico

(bassissima tensione)




6 - Trasformatore di tensione




10 - Venturi





15 - Presa pressione segnale negativo

16 - Presa pressione segnale positivo

17 - Pozzetti di prelievo (aria A) - (fumi F)



20 - Candelette accensione






26 - Valvola 3 vie (motorizzata)




30 - Telaio da incasso

6



6 COMPONENTI PRINCIPALI UNITA' BOLLITORE (Modello Plus)

Unità Bollitore 80 Litri

Unità Bollitore 105 Litri

Unità Bollitore 120 Litri Unità Bollitore 200 Litri

LEGENDA:

1 - Sonda termometro


3 - Rubinetto svuotamento boiler

4 - Vaso d'espansione sanitario

5 - Serpentino inox per boiler

6 - Anodo di magnesio

7 - Doppio serpentino

8 - Serpentino inox abbinabile a pannelli solari

9 - Sonda pannelli solari (Optional)

7



7 DIMENSIONI PRINCIPALI VICTRIX Intra 24 kW

Modello

VICTRIX Intra 24 kW

7.1 ALLACCIAMENTI

B

Altezza mm

1190

A B

N.B.: Gruppo allacciamento (OPTIONAL)

Modello


Mandata

M

3/4"

Ritorno

R

3/4"

Larghezza mm

566

Uscita Calda

AC

1/2"

Profondità mm

254

Entrata Fredda

AF

1/2"

Gas

G

1/2"

Ø asp./scarico mm

100/60

Linea superiore mantello

A = aspirazione/scarico

B = aspirazione

Distanza tra linea superiore mantello e

asse gomito concentrico Ø 60/100: 91 mm

Distanza tra linea superiore mantello e asse

gomiti separatore Ø 80/80: A = 131; mm B = 101

Vaso espansione

Litri

8 (reale 5,7)

8



8 DIMENSIONI PRINCIPALI VICTRIX Intra 24 kW Plus

Modello

VICTRIX Intra 24 kW Plus

8.1 ALLACCIAMENTI

B

Altezza mm

1190

A B

N.B.: Gruppo allacciamento (OPTIONAL)

Modello


Mandata

M

3/4"

Ritorno

R

3/4"

Larghezza mm

566

Mandata

Boiler MU

3/4"

Profondità mm

254

A = aspirazione/scarico

B = aspirazione

Distanza tra linea superiore mantello e

asse gomito concentrico Ø 60/100: 91 mm

Ø asp./scarico mm

100/60

Distanza tra linea superiore mantello e asse

gomiti separatore Ø 80/80: A = 131; mm B = 101

Ritorno

Boiler RU

3/4"

Riempimento

impianto RR

1/2"

Linea superiore mantello

Gas

G

1/2"

Vaso espansione

Litri

8 (reale 5,7)

9



9 DIMENSIONI PRINCIPALI UNITA' BOLLITORE (Modello Plus)

Unità bollitore 80 litri Unità bollitore 105 litri Unità bollitore 120 litri Unità bollitore 200 litri

Altezza mm 850 1020 850 1250

Larghezza mm 500 500 600 600

Profondità mm 500 500 600 600

Mandata Boiler

MU

Ritorno Boiler

RU

Unità bollitore 80 Litri


Entrata Fredda

AF

Uscita Calda

AC

Ricircolo

RC


Mandata Pannelli

MP (opt. U.B. 200)


3/4” 3/4” 1/2” 1/2” 1/2” 3/4” 3/4”

Ritorno Pannelli

RP (opt. U.B. 200)

10 COMANDO AMICO REMOTO

10.1 CARATTERISTICHE

L’allacciamento alla caldaia avviene con 2 fili (di sezione min.

0,50 mm 2 e max. 2,5 mm 2 ) con lunghezza massima di 50

metri.

Il Comando Amico Remoto è diviso in due settori completamente

indipendenti:

• SETTORE REGOLAZIONE TEMPERATURE E MO-

DALITA’ DI FUNZIONAMENTO CALDAIA.

Possibilità di funzionamento in posizione antigelo: con il

selettore nella posizione 0 il comando remoto comanda l’accensione

della caldaia solo quando la temperatura ambiente

scende al di sotto di +5°C (sul display compare la scritta OFF,

nel caso in cui non sia disabilitata la sonda ambiente).

Posizione estate: il regolatore abilita la funzione acqua

calda sanitaria. La regolazione della temperatura dell’acqua

calda avviene attraverso l’apposita manopola. Il display ne

visualizza il valore durante la regolazione.

Posizione inverno: il regolatore abilita il funzionamento

sia del circuito sanitario che del circuito riscaldamento. Le

apposite manopole consentono di selezionare le temperature

richieste. Il display visualizza il valore delle impostazioni

durante la regolazione.

• SETTORE DELLA PROGRAMMAZIONE DELLE

FASCE ORARIE E DELLA TEMPERATURA AMBIEN-

TE.

Funzionamento manuale: opera in un campo compreso tra

5°C e 30°C.

Funzionamento automatico: 2 diversi livelli di gestione

(comfort e ridotta) gestiti nell’arco del giorno e della settimana.

10



Il Comando Amico Remoto permette di gestire, controllare e

programmare a distanza il funzionamento della caldaia.

E’ stato progettato per garantire condizioni di temperatura

ideali in ogni momento del giorno e della notte per ogni singolo

giorno della settimana. Le principali caratteristiche che

contraddistinguono il Comando Amico Remoto Immergas

sono la semplicità e la chiarezza dei comandi e la facilità di

collegamento al cruscotto elettrico della caldaia. Attraverso due

soli cavi riceve l’alimentazione elettrica ed invia i comandi di

regolazione e controllo.

Funzionamento in automatico con programma preimpostato:

il Comando Amico Remoto contiene un programma

settimanale “standard” già memorizzato.

Diagnostica: il Comando Amico Remoto controlla continuamente

lo stato di funzionamento della caldaia e segnala

eventuali anomalie riportando il corrispondente codice di

errore sul display.

Sul display è possibile visualizzare: la temperatura di mandata,

la temperatura ambiente impostata e la temperatura esterna

(se collegata la sonda esterna).

Funzioni supplementari: il Comando Amico Remoto è

predisposto per poter escludere la sonda di temperatura

ambiente interna.

Il Comando Amico Remoto può funzionare con regolazione

ON-OFF o Modulante. L’apparecchio è fornito con l’impostazione

per il funzionamento modulante che è possibile

escludere inserendo la modalità ON-OFF.

Caldaia con sonda esterna: la scheda elettronica della caldaia

è predisposta per l'applicazione della sonda esterna.

Ruotando il selettore di regolazione riscaldamento, si imposta

il rapporto tra la temperatura esterna e la temperatura dell'acqua

di riscaldamento secondo nove curve preimpostate.

Sul display compare un numero compreso tra 0 e 9 relativo

alla curva selezionata.

11



11 COMANDO AMICO REMOTO - DIMENSIONI

11.1 DATI TECNICI

• Allacciamento alla caldaia con cavetto 2 fili polarizzato

• Possibilità di connessione con centralina comando telefonico

• Display grafico : .................................................................................................................................. LCD

• Dimensioni (mm) : ............................................................................................................................. 128 x 82 x 31

• Range funzionamento corretto sonda ambiente : ................................................................................ +0 / +40°C

• Range regolazione temperatura ridotta : .............................................................................................. +5°C / +25°C

• Range di regolazione temperatura Comfort : ....................................................................................... +5°C / +30°C

• Temperatura di intervento antigelo ambiente : .................................................................................... +5°C

• Temperatura fine intervento antigelo ambiente : ................................................................................. +5,6°C

• Temperatura intervento termostato temperatura caldaia ON (modulante) : ........................................ set point

• Temperatura intervento termostato temperatura caldaia OFF (modulante) : ....................................... set point +0,6°C

• Temperatura intervento termostato temperatura caldaia ON (On - Off) : ........................................... set point

• Temperatura intervento termostato temperatura caldaia OFF (On - Off) : .......................................... set point +0,3°C

• Risoluzione visualizzata : ..................................................................................................................... 0,1 °C

• Tempo di riserva di carica programmatore orario : .............................................................................. 8 ore

• Risoluzione di programmazione timer : .............................................................................................. 30 minuti

• Numero massimo di accensioni e spegnimenti giornalieri : ................................................................. 48

• Numero di programmi standard inseriti : ............................................................................................ 1

12 SONDA ESTERNA (OPTIONAL)

12



Il collegamento elettrico della SONDA ESTERNA deve avvenire ai morsetti 38-39 sulla morsettiera a bassa tensione.

12.1 FUNZIONI DI REGOLAZIONE DELLA SONDA ESTERNA

13



13 GRAFICO PORTATA PREVALENZA CIRCOLATORE

Le caldaie serie “VICTRIX Intra 24 kW” vengono fornite con

circolatore incorporato con regolatore elettrico di velocità a tre

posizioni. Il circolatore è già munito di condensatore.

13.1 CIRCOLATORE VICTRIX Intra 24 kW

Prevalenza (kPa)

B

WILO OTSL 15/6.7-3

A: Prevalenza disponibile all’impianto alla terza velocità (con by-pass escluso).

B: Prevalenza disponibile all'impianto alla terza velocità (con by-pass inserito).

A

Le caldaie sono dotate di serie di by-pass automatico; il by-pass

risulta escludibile, agendo sull'apposita vite collocata frontalmente

sul gruppo idraulico.

Portata l/h

Prevalenza (m c.a.)

14



14 GRAFICO PORTATA PREVALENZA CIRCOLATORE

Le caldaie serie “VICTRIX Intra 24 kW Plus” vengono fornite

con circolatore incorporato con regolatore elettrico di velocità

a tre posizioni. Il circolatore è già munito di condensatore.

14.1 CIRCOLATORE VICTRIX Intra 24 kW Plus


B

WILO OTSL 15/6.7-3

A: Prevalenza disponibile all’impianto alla terza velocità (con by-pass escluso).

B: Prevalenza disponibile all'impianto alla terza velocità (con by-pass inserito).

A

Le caldaie sono dotate di serie di by-pass automatico; il by-pass

risulta escludibile, agendo sull'apposita vite collocata frontalmente

sul gruppo idraulico.

Portata l/h

Prevalenza (m c.a.)

15



15 PREVALENZA DISPONIBILE UNITÀ BOLLITORE CON VICTRIX Intra 24 kW Plus

Il collegamento idraulico fra la caldaia VICTRIX Intra 24 kW

Plus e l’Unità bollitore deve avere una perdita di carico inferiore

a quella indicata nei diagrammi affinchè venga garantita la

15.1 UNITÀ BOLLITORE 80 LITRI




portata sufficiente a trasferire all’acqua sanitaria tutta la potenza

termica nominale della caldaia.

Massimo scambio termico

serpentino bollitore



Portata l/h

Portata l/h

Prevalenza (m c.a.)

Prevalenza (m c.a.)





16







Portata l/h

Portata l/h

Prevalenza (m c.a.)

Prevalenza (m c.a.)

LEGENDA:

A4 - Scheda di visualizzazione

A9 - Scheda ad un relè

B1 - Sonda mandata

B2 - Sonda sanitario

B4 - Sonda esterna (optional)

CAR - Comando Amico Remoto

E1 - Candelette accensione

E2 - Candeletta rilevazione

E4 - Termostato sicurezza

E6 - Termostato fumi

G2 - Accenditore

M1 - Circolatore caldaia

M20 - Ventilatore

M30 - Valvola tre vie

17



16 SCHEMA ELETTRICO VICTRIX Intra 24 kW

COMANDO AMICO REMOTO

Il Comando Amico Remoto (CAR) deve essere collegato ai

morsetti 42 e 43 della morsettiera a bassa tensione rispettando

la polarità.

L'eventuale Sonda esterna (B4) deve essere collegata ai morsetti

38 e 39 sempre sulla morsettiera a bassa tensione.

M32-1 - Valvola zona principale (optional)

M32-2 - Valvola zona secondaria (optional)

S2 - Selettore funzionamento

S4 - Flussosstato sanitario

S5 - Pressostato impianto

S7 - Selettore temporizzatore riscaldamento

S10 - Selettore modalità circolatore

S13 - Selettore range temperatura riscaldamento

S20-2 - Termostato ambiente zona secondaria (optional)

S30-2 - Micro fine corsa zona secondaria (optional)

T1 - Trasformatore bassa tensione

U1 - Raddrizzatore interno al connettore valvola gas

Y1 - Valvola gas

18



17 SCHEMA ELETTRICO VICTRIX Intra 24 kW Plus

COMANDO AMICO REMOTO

Il Comando Amico Remoto (CAR) deve essere collegato ai

morsetti 42 e 43 della morsettiera a bassa tensione rispettando

la polarità.

A4 - Scheda di visualizzazione


B1 - Sonda mandata

B2 - Sonda sanitario

B4 - Sonda esterna (optional)


E1 - Candelette accensione

E2 - Candeletta rilevazione

E4 - Termostato sicurezza

E6 - Termostato fumi

G2 - Accenditore

M1 - Circolatore caldaia

M20 - Ventilatore

M30 - Valvola tre vie

M32-1 - Valvola zona principale (optional)

L'eventuale Sonda esterna (B4) deve essere collegata ai morsetti

38 e 39 sempre sulla morsettiera a bassa tensione.

M32-2 - Valvola zona secondaria (optional)

R8 - Resistenza inibizione funzione bollitore

S2 - Selettore funzionamento

S5 - Pressostato impianto

S7 - Selettore temporizzatore riscaldamento

S10 - Selettore modalità circolatore

S13 - Selettore range temperatura riscaldamento

S20-2 - Termostato ambiente zona secondaria (optional)

S30-2 - Micro fine corsa zona secondaria (optional)

T1 - Trasformatore bassa tensione

U1 - Raddrizzatore interno al connettore valvola gas

Y1 - Valvola gas

LEGENDA:



K11 - Relè controllo zona 1

M32-1 - Valvola zona 1



S20-2 - Termostato ambiente zona 2

S20-3 - Termostato ambiente zona 3

S30-2 - Micro fine corsa valvola 2

S30-3 - Micro fine corsa valvola 3

X40 - Ponte termostato ambiente

19



18 SCHEMA ELETTRICO COLLEGAMENTO VALVOLE DI ZONA

La caldaia VICTRIX Intra kW / Intra kW Plus è predisposta

per il funzionamento a zone.

La zona 1 è comandata dal Comando Amico Remoto attraverso

la scheda ad un relè, mentre i contatti ausiliari o di fine corsa

delle successive zone vengono collegati in parallelo sui morsetti

40 e 41 della morsettiera a bassissima tensione posta sotto la

camera stagna, questi devono chiudersi con la valvola di zona

aperta (alimentata).

Per alimentare direttamente la valvola della zona 1 dalla scheda

ad un relè occorre collegare la valvola di zona ai morsetti “R”

e “B”.

Le temperature delle zone successive alla prima vengono gestite

dai relativi termostati ambiente che devono avere una classe

d’isolamento elettrico di classe II.

Attenzione: durante le funzioni di postcircolazione e antigelo

la caldaia comanderà l’apertura della valvola di zona 1 indipendentemente

dalla richiesta del CAR.

In queste condizioni il CAR deve essere utilizzato impostandolo

in modalità On/Off .

20



19 SCHEMA IDRAULICO VICTRIX Intra 24 kW

LEGENDA:


2 - Flussostato sanitario

3 - Limitatore di flusso




7 - Presa pressione uscita valvola gas (P3)

8 - Segnale positivo venturi (P1)

9 - Segnale negativo venturi (P2)

10 - Collettore venturi aria/gas








18 - Pozzetto analizzatore aria

19 - Presa pressione ∆p gas

20 - Pozzetto analizzatore fumi



23 - Candelette di accensione


25 - Coperchio modulo a condensazione





30 - Scambiatore sanitario

31 - Valvola tre vie (motorizzata)



34 - Valvola di sicurezza 3 bar

21



20 SCHEMA IDRAULICO VICTRIX Intra 24 kW Plus

LEGENDA:

1 - Rubinetto di riempimento

impianto




5 - Presa pressione uscita valvola

gas (P3)

6 - Segnale positivo venturi

(P1)

7 - Segnale negativo venturi

(P2)

8 - Collettore venturi aria/gas








16 - Pozzetto analizzatore aria

17 - Presa pressione ∆p gas

18 - Pozzetto analizzatore fumi



21 - Candelette di accensione


23 - Coperchio modulo a condensazione





28 - Valvola tre vie (motorizzata)


30 - Rubinetto di svuotamento

impianto

31 - Rubinetto entrata acqua sanitaria

32 - Vaso d'espansione sanitario


34 - Boiler

35 - Anodo di magnesio

36 - Sonda sanitario

21 DATI TECNICI VICTRIX Intra 24 kW

22




Portata termica nominale massima sanitario kW (kcal/h) 27,0 (23.219)

Portata termica nominale massima riscaldamento kW (kcal/h) 24,9 (21.401)

Potenza utile nominale massima sanitario kW (kcal/h) 26,0 (22.337)

Potenza utile nominale massima riscaldamento kW (kcal/h) 24,0 (20.640)

Portata termica nominale minima kW (kcal/h) 5,0 (4.328)

Potenza utile nominale minima kW (kcal/h) 4,7 (4.042)

Rendimento al 100% Pn (80/60°C) % 96,4

Rendimento al 30% del carico (80/60°C) % 94,5





Circuito riscaldamento

Temperatura regolabile riscaldamento (range 1 / range 2) °C 25 - 85 / 25 - 50

Temperatura max d’esercizio impianto °C 90

Pressione max d’esercizio impianto bar 3

Capacità vaso d’espansione impianto nominale / (reale) litri 8 / (5,7)

Pressione precarica vaso espansione impianto bar 1,0

Prevalenza disponibile con portata 1000 l/h kPa (m c.a.) 20,50 (2,09)

Circuito sanitario

Potenza termica utile produzione acqua calda kW (kcal/h) 26,0 (22.337)

Temperatura regolabile sanitario °C 30 - 60

Pressione minima dinamica circuito sanitario bar 0,3

Pressione max circuito sanitario bar 10

Prelievo min acqua calda sanitaria litri/min 1,5

Prelievo in servizio continuo (∆t 30°C) litri/min 12,8

Alimentazione gas

METANO (G20) MIN - MAX mbar 0,47 - 6,17 (7,20 Sanit.)

ugelli n°- ø mm 1 x 5,30

GPL (G30) MIN - MAX mbar 0,42 - 6,18 (7,30 Sanit.)


GPL (G31) MIN - MAX mbar 0,40 - 7,07 (8,40 Sanit.)


Alimentazione elettrica V/Hz 230 - 50

Assorbimento nominale A 0,60

Potenza elettrica installata W 130

Potenza assorbita dal ventilatore W 23

Potenza assorbita dal circolatore W 78

Grado di isolamento elettrico IP X4D

Contenuto d’acqua di caldaia litri 3,5

Peso caldaia vuota kg 45,0

Marcatura rendimento energetico (D.P.R. 660/96) stelle ´´´´

22 DATI TECNICI VICTRIX Intra 24 kW Plus

23




Portata termica nominale massima sanitario kW (kcal/h) 27,0 (23.219)

Portata termica nominale massima riscaldamento kW (kcal/h) 24,9 (21.401)

Potenza utile nominale massima sanitario kW (kcal/h) 26,0 (22.337)

Potenza utile nominale massima riscaldamento kW (kcal/h) 24,0 (20.640)

Portata termica nominale minima kW (kcal/h) 5,0 (4.328)

Potenza utile nominale minima kW (kcal/h) 4,7 (4.042)







Circuito riscaldamento

Temperatura regolabile riscaldamento (range 1 / range 2) °C 25 - 85 / 25 - 50

Temperatura max d’esercizio impianto °C 90

Pressione max d’esercizio impianto bar 3

Capacità vaso d’espansione impianto nominale / (reale) litri 8 / (5,7)

Pressione precarica vaso espansione impianto bar 1,0

Prevalenza disponibile con portata 1000 l/h kPa (m c.a.) 20,50 (2,09)

Circuito sanitario

Potenza termica utile produzione acqua calda kW (kcal/h) 26,0 (22.337)

Temperatura regolabile sanitario °C 20 - 60

Pressione max circuito sanitario bar 8

Portata specifica x 10 min. (∆t 30°C) U.B. 80 litri/min 20,2




Prelievo in servizio continuo (∆t 30°C) litri/min 12,8

Capacità vaso d’espansione sanitario litri 4,0 (UB80 e UB105) / 5 (UB120) / 8 (UB200)

Pressione precarica vaso espansione sanitario bar 3,5 (per tutte le Unità bollitore)

Alimentazione gas

METANO (G20) MIN - MAX mbar 0,47 - 6,17 (7,20 Sanitario)


GPL (G30) MIN - MAX mbar 0,42 - 6,18 (7,30 Sanitario)


GPL (G31) MIN - MAX mbar 0,40 - 7,07 (8,40 Sanitario)


Alimentazione elettrica V/Hz 230 - 50

Assorbimento nominale A 0,60

Potenza elettrica installata W 130

Potenza assorbita dal ventilatore W 23

Potenza assorbita dal circolatore W 78

Grado di isolamento elettrico IP X4D

Contenuto d’acqua di caldaia litri 3,3

Capacità boiler inox litri 80 (UB 80) / 105 (UB 105) / 120 (UB120) / 200 (UB200)

Peso Unità Bollitore vuota kg 58 (UB 80) / 66 (UB 105) / 74 (UB120) / 70 (UB200)

Peso caldaia vuota kg 45,0

Marcatura rendimento energetico (D.P.R. 660/96) stelle ´´´´

24



23 CARATTERISTICHE DI COMBUSTIONE VICTRIX Intra 24 kW - Intra 24 kW Plus

Metano (G20) GPL (G30) GPL (G31)

Rendimento di combustione 100% Pn (80/60°C) % 98,2 98,2 98,2

Rendimento di combustione P min (80/60°C) % 98,3 98,3 98,3

Rendimento utile 100% Pn (80/60°C) % 96,4 96,4 96,4

Rendimento utile P min (80/60°C) % 93,4 93,4 93,4





Perdite al camino con bruciatore on (100% Pn) (80/60°C) % 2,0 2,0 2,0

Perdite al camino con bruciatore on (P min) (80/60°C) % 1,7 1,7 1,7

Perdite al camino con bruciatore off % 0,15 0,15 0,15

Perdite al mantello con bruciatore off % 0,05 0,05 0,05

Perdite al mantello con bruciatore on (100% Pn) (80/60°C) % 1,8 1,8 1,8

Perdite al mantello con bruciatore on (P min) (80/60°C) % 4,9 4,9 4,9

Temperatura fumi Portata Termica Massima °C 54 60 55

Temperatura fumi Portata Termica Minima °C 47 52 48

Portata fumi alla Portata Termica Massima Riscaldamento kg/h 40 35 40

Portata fumi alla Portata Termica Massima Sanitario kg/h 43 38 44

Portata fumi alla Portata Termica Minima kg/h 8 7 8

CO 2 alla Portata Termica Massima Riscaldamento % 9,35 12,25 10,45

CO 2 alla Portata Termica Massima Sanitario % 9,40 12,25 10,40

CO 2 alla Portata Termica Minima % 8,90 11,90 10,20

CO alla Portata Termica Massima mg/kWh 208 595 190

CO alla Portata Termica Minima mg/kWh 5 7 5

NO x alla Portata Termica Massima mg/kWh 35 143 36

NO x alla Portata Termica Minima mg/kWh 16 48 27

CO ponderato mg/kWh 37 - -

NO x ponderato mg/kWh 58 - -

Classe di NO x - 5 5 5

Le portate gas sono riferite al PCI alla temperatura di 15°C ed alla pressione di 1013 mbar.

I valori di temperatura fumi sono riferiti alla temperatura aria in entrata di 15°C e temperatura mandata di 50°C.

24 OPTIONAL VICTRIX Intra 24 kW

Kit comando telefonico GSM

cod. 3.017182

Kit gruppo allacciamento anteriore

cod. 3.017361

Kit due valvole motorizzate di zona

cod. 3.017326

Sonda Esterna

cod. 3.014083

Kit dosatore di polifosfati

cod. 3.017328

Kit resistenza elettrica antigelo (-15°C)

cod. 3.017324

25



Comando telefonico

cod. 3.013305

Kit gruppo allacciamento posteriore

cod. 3.017327

Kit centralina per impianti a zone

cod. 3.011668

Kit vaso espansione impianto supplementare (6 litri)

cod. 3.017515

Kit rubinetti di intercettazione

cod. 3.5324

La caldaia è predisposta per l'abbinamento al DIM (Disgiuntore Idrico Multimpianto), disponibile in 5 kit da incasso.

25 OPTIONAL VICTRIX Intra 24 kW Plus

Kit comando telefonico GSM

cod. 3.017182

Kit gruppo allacciamento anteriore

cod. 3.017362

Kit due valvole motorizzate di zona

cod. 3.017326

Sonda Esterna

cod. 3.014083

26



Comando telefonico

cod. 3.013305

Kit gruppo allacciamento posteriore

cod. 3.017329

Kit centralina per impianti a zone

cod. 3.011668

Kit vaso espansione impianto supplementare (6 litri)

cod. 3.017515

Kit resistenza elettrica antigelo (-15°C) cod. 3.017324 Kit allacciamento pannelli solari UB 200 cod. 3.015150

Kit ricircolo sanitario UB 80 cod. 3.010347 Kit ricircolo sanitario UB 105 cod. 3.013363

Kit ricircolo sanitario UB 120 cod. 3.5115 Kit ricircolo sanitario UB 200 cod. 3.015274

Kit rubinetti di intercettazione cod. 3.5324

La caldaia è predisposta per l'abbinamento al DIM (Disgiuntore Idrico Multimpianto), disponibile in 5 kit da incasso.

SISTEMA DI QUALITÀ

CERTIFICATO

UNI EN ISO 9001: 2000

Nel corso della vita utile

dei prodotti, le prestazioni

sono influenzate da fattori

esterni, come ad es. la durezza

dell'acqua sanitaria,

gli agenti atmosferici, le

incrostazioni nell'impianto

e così via. I dati dichiarati

si riferiscono ai prodotti

nuovi e correttamente

installati ed utilizzati, nel rispetto

delle norme vigenti.

N.B.: si raccomanda di

fare eseguire una corretta

manutenzione periodica.

42041 Brescello (RE) Italy - Tel. 0522.689011 - Fax 0522.689102

www.immergas.com

Immergas si riserva la facoltà di apportare ai propri modelli, senza preavviso, ogni modifica ritenuta utile per l’evoluzione del prodotto.

Cod. S.0079 rev. 000 - 10/2006 - Ufficio Immagine Immergas - Arti Grafiche Castello - Viadana (MN)

VICTRIX Intra kW VICTRIX Intra kW Plus - CLLAT.IT

Trasformi i suoi PDF in rivista online e aumenti il suo fatturato!

Delete template?

Save as template ?
