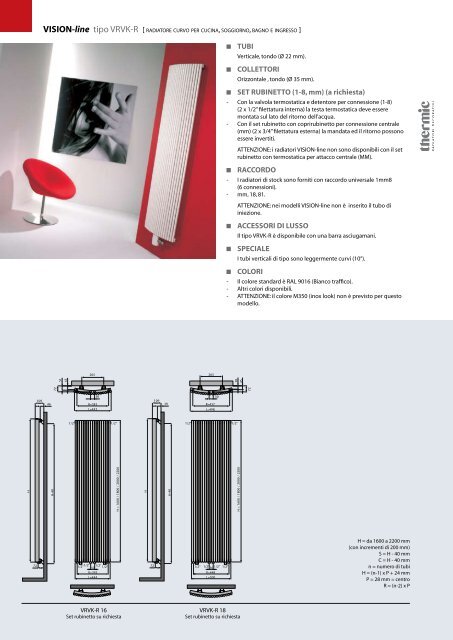

VISION-line tipo VRVK-R [ radiatore curvo per cucina, soggiorno, bagno e ingresso ]
Tubi
Verticale, tondo (Ø 22 mm).
COLLETTORI
Orizzontale , tondo (Ø 35 mm).
SET RUBINETTO (1-8, mm) (a richiesta)
- Con la valvola termostatica e detentore per connessione (1-8)
(2 x 1/2” filettatura interna) la testa termostatica deve essere
montata sul lato del ritorno dell’acqua.
- Con il set rubinetto con coprirubinetto per connessione centrale
(mm) (2 x 3/4” filettatura esterna) la mandata ed il ritorno possono
essere invertiti.
Attenzione: i radiatori VISION-line non sono disponibili con il set
rubinetto con termostatica per attacco centrale (MM).
Raccordo
- I radiatori di stock sono forniti con raccordo universale 1mm8
(6 connessioni).
- mm, 18, 81.
Attenzione: nei modelli VISION-line non è inserito il tubo di
iniezione.
ACCESSORI DI LUSSO
Il tipo VRVK-R è disponibile con una barra asciugamani.
SPECIALE
I tubi verticali di tipo sono leggermente curvi (10°).
Colori
- Il colore standard è RAL 9016 (Bianco traffico).
- Altri colori disponibili.
- ATTENZIONE: il colore M350 (inox look) non è previsto per questo
modello.
265
265
109
46
109
39
1/2" 1/2"
1/2" 1/2"
H
H-40
H = 1600 / 1800 / 2000 / 2200
H
H-40
H = 1600 / 1800 / 2000 / 2200
72
72
51
45
38
45
50
R=383
L=443
R=437
L=498
50
72
1/2" 1/2" 1/2"
50 1/2"
R=392
L=444
72
1/2"
1/2"
50
1/2" 1/2"
R=448
L=500
H = da 1600 a 2200 mm
(con incrementi di 200 mm)
S = H - 40 mm
C = H - 40 mm
n = numero di tubi
H = (n-1) x P + 24 mm
P = 28 mm = centro
R = (n-2) x P
VRVK-R 16
Set rubinetto su richiesta
VRVK-R 18
Set rubinetto su richiesta

VISION-line tipo VRVK-R curvo
Codice Raccordo Tubi Larghezza Altezza Colore
VRVK-R
in conformità con EN 442-1: radiatori e convettori
Codice
bianco
Codice
colore
Tubi Larghezza
L
mm
Altezza
H
mm
Potenze termiche
75/65/20°C
Watt
Potenze termiche
90/70/20°C
Watt
Esp. n
Peso
kg.
Contenuto
acqua
l.
29259 29250 16 444 1600 974 1225 1,30 17,25 8,38
29269 29260 18 500 1600 1098 1381 1,30 19,35 9,43
29999 29990 16 444 1800 1087 1367 1,30 18,85 9,33
29219 29230 18 500 1800 1225 1541 1,30 21,28 10,45
29979 29970 16 444 2000 1199 1510 1,31 20,45 10,28
29989 29980 18 500 2000 1352 1700 1,30 23,20 11,48
29209 29220 16 444 2200 1311 1655 1,32 22,05 11,23
29229 29240 18 500 2200 1478 1862 1,31 25,12 12,50
= Radiatori di stock
* Attenzione: Le teste non sono fornite da THERMIC.
A richiesta
A richiesta
1 mm 8
Radiatore curvo
Set rubinetto design 1-8
Set rubinetto con
coprirubinetto*
Raccordo
