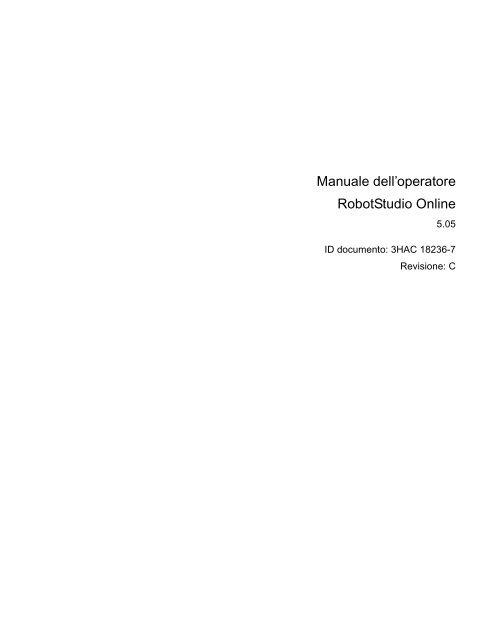

Manuale dell'operatore RobotStudio Online

Manuale dell’operatore

RobotStudio Online

5.05

ID documento: 3HAC 18236-7

Revisione: C

Le informazioni contenute nel presente manuale sono soggette a modifiche senza

preavviso e non devono essere considerate vincolanti per ABB. ABB non si assume

alcuna responsabilità per eventuali errori nel presente manuale.

Salvo quanto espressamente indicato nel presente manuale, ABB non concede alcuna

altra garanzia in relazione al Prodotto in merito a eventuali perdite, danni a persone o

beni, idoneità per uno scopo specifico o altro.

In nessun caso, ABB potrà essere ritenuta responsabile per eventuali danni accidentali

o consequenziali dovuti all'utilizzo del presente manuale e dei prodotti in esso descritti.

Il presente manuale non può essere riprodotto o copiato, interamente o parzialmente,

senza autorizzazione scritta da parte di ABB, e il relativo contenuto non può essere

divulgato a terzi o utilizzato per scopi non autorizzati. I contravventori saranno

perseguiti a norma di legge.

È possibile richiedere ulteriori copie del presente manuale ad ABB al prezzo corrente.

(c)Copyright 2003 ABB. Tutti i diritti riservati.

ABB Automation Technologies AB

Robotics

SE-721 68 Västerås

Svezia

Sommario

Documentazione del prodotto . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9

Sicurezza . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11

1 Introduzione a RobotStudio Online 13

1.1 Cos'è RobotStudioOnline . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13

1.2 Quando utilizzare la FlexPendant e RobotStudioOnline. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14

1.3 Guida e manuali di RobotStudio Online . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17

1.3.1 Guida all'utilizzo di RobotStudioOnline . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17

1.3.2 Layout della finestra della Guida . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18

1.3.3 La Guida . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20

1.3.4 Formattazione del testo . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23

1.3.5 Stampa della Guida . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24

1.3.6 Manuale dell'operatore di RobotStudioOnline in formato PDF . . . . . . . . . . . . . . . . . . 25

2 Guida introduttiva 27

2.1 Guida introduttiva . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27

2.2 Come ottenere e installare una chiave di licenza per RobotStudioOnline . . . . . . . . . . . . . . . 28

2.3 Collegamento di un PC alla porta di servizio . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30

2.4 Impostazioni di rete per la connessione di un PC a un controller . . . . . . . . . . . . . . . . . . . . . 32

2.5 Accesso a un controller da RobotStudioOnline . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 34

2.6 Informazioni sulla rilevazione automatica dei controller . . . . . . . . . . . . . . . . . . . . . . . . . . . . 36

2.7 Installazione di RobotWare . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 37

3 Navigazione e gestione di RobotStudio Online 39

3.1 Navigazione in RobotStudioOnline. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 39

3.2 Layout della finestra principale. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 40

3.3 Personalizzazione delle finestre ancorabili . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 42

3.4 Menu . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 45

3.4.1 Menu . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 45

3.4.2 Menu File . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 47

3.4.3 Menu Modifica . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 49

3.4.4 Menu Visualizza . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 50

3.4.5 Menu Vista robot . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 51

3.4.6 Menu Controller . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 52

3.4.7 Menu Programma . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 57

3.4.8 Menu Strumenti. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 59

3.4.9 Menu Finestra . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 60

3.4.10 Menu . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 61

3.5 Esplora vista robot . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 62

3.5.1 Esplora vista robot. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 62

3HAC 18236-7 Revisione: C 3

Sommario

3.5.2 Layout di Esplora vista robot . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 63

3.6 Finestra Stato controller . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 68

3.6.1 Finestra Stato controller . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 68

3.6.2 Layout della finestra Stato controller . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 69

3.7 Generatore di sistema . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 72

3.7.1 Generatore di sistema . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 72

3.7.2 Layout della finestra principale del Generatore di sistema . . . . . . . . . . . . . . . . . . . . . 73

3.8 Finestra Gestione file . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 76

3.8.1 Finestra Gestione file . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 76

3.8.2 Layout della finestra Gestione file . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 78

3.9 Finestra di configurazione . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 80

3.9.1 Editor configurazione . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 80

3.9.2 Layout dell’Editor configurazione . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 82

3.9.3 Layout dell’Editor istanza. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 84

3.10 Editor di programma . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 86

3.10.1 Editor di programma . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 86

3.10.2 Layout della finestra dell’Editor di programma . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 88

3.11 Finestra Sistema di I/O . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 90

3.11.1 Finestra Sistema di I/O . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 90

3.11.2 Layout della finestra Sistema di I/O. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 92

3.12 Registratore eventi . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 94

3.12.1 Registratore eventi . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 94

3.12.2 Layout della finestra Registratore eventi . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 96

3.13 Finestra Output . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 98

3.13.1 Finestra Output . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 98

3.13.2 Layout della finestra Output. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 100

3.14 UAS Administration Tool . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 101

3.14.1 UAS Administration Tool . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 101

3.14.2 Layout della scheda Utenti . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 103

3.14.3 Layout della scheda Gruppi . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 105

3.14.4 Scheda Riepilogo autorizzazioni . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 107

4 Amministrazione dei sistemi 109

4.1 Amministrazione dei sistemi . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 109

4.2 Selezione di un sistema . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 111

4.3 Visualizzazione delle proprietà del sistema . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 112

4.4 Utilizzo dei commenti . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 113

4 3HAC 18236-7 Revisione: C

Sommario

4.5 Creazione di un nuovo sistema . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 114

4.5.1 Creazione di un nuovo sistema . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 114

4.5.2 Avvio della procedura guidata Nuovo sistema controller . . . . . . . . . . . . . . . . . . . . . 117

4.5.3 Immissione del nome e del percorso . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 118

4.5.4 Immissione delle chiavi RobotWare . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 119

4.5.5 Aggiunta di ulteriori opzioni . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 121

4.5.6 Modifica delle opzioni . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 123

4.5.7 Aggiunta di dati parametri . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 124

4.5.8 Aggiunta di file nella directory principale . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 126

4.5.9 Completamento della procedura guidata Nuovo sistema controller . . . . . . . . . . . . . 127

4.6 Copia di un sistema . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 128

4.6.1 Copia di un sistema . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 128

4.7 Modifica di un sistema . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 129

4.7.1 Modifica di un sistema . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 129

4.7.2 Avvio della procedura guidata Modifica sistema controller . . . . . . . . . . . . . . . . . . . 131

4.7.3 Modifica della versione di RobotWare . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 132

4.7.4 Modifica delle chiavi di azionamento . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 133

4.7.5 Modifica delle opzioni aggiuntive . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 135

4.7.6 Modifica delle opzioni . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 137

4.7.7 Modifica dei dati parametri . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 138

4.7.8 Modifica dei file nella directory principale. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 140

4.7.9 Completamento della procedura guidata Modifica sistema controller . . . . . . . . . . . . 142

4.8 Caricamento di un sistema su un controller . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 143

4.8.1 Caricamento di un sistema su un controller . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 143

4.9 Creazione di supporti di avvio . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 145

4.9.1 Informazioni sui supporti di avvio . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 145

4.9.2 Creazione di supporti di avvio . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 146

4.10 Gestione del pool di supporti . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 147

4.10.1 Informazioni sul pool di supporti . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 147

4.10.2 Modifica delle opzioni del sistema in un pool di supporti . . . . . . . . . . . . . . . . . . . . 148

5 Gestione delle viste robot 151

5.1 Gestione delle viste robot . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 151

5.2 Informazioni sulle viste robot . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 152

5.3 Utilizzo delle viste robot . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 154

5.3.1 Creazione di una nuova vista robot . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 154

5.3.2 Layout della finestra di dialogo Nuova vista robot . . . . . . . . . . . . . . . . . . . . . . . . . . . 156

5.3.3 Apertura di una vista robot . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 157

5.3.4 Salvataggio di una vista robot . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 158


Sommario

5.3.5 Chiusura di una vista robot . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 159

5.4 Documenti nelle viste robot. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 160

5.4.1 Documenti nelle viste robot . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 160

5.4.2 Organizzazione dei collegamenti a documenti in cartelle . . . . . . . . . . . . . . . . . . . . . 161

5.4.3 Aggiunta di collegamenti a documenti. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 162

5.4.4 Apertura di documenti collegati . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 163

5.4.5 Rimozione di collegamenti a documenti . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 164

5.4.6 Ridenominazione di un collegamento a documento . . . . . . . . . . . . . . . . . . . . . . . . . 165

5.4.7 Individuazione dei file collegati. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 166

6 Gestione dei controller 169

6.1 Gestione del controller . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 169

6.2 Accesso ai controller . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 171

6.2.1 Aggiunta di un controller a una vista robot . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 171

6.2.2 Layout della finestra di dialogo Aggiungi controller . . . . . . . . . . . . . . . . . . . . . . . . 172

6.2.3 Rimozione di un controller da una vista robot . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 173

6.2.4 Accesso a un controller . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 174

6.3 Visualizzazione e modifica delle proprietà . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 176

6.3.1 Visualizzazione dello stato del controller . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 176

6.3.2 Visualizzazione delle proprietà del controller e del sistema . . . . . . . . . . . . . . . . . . . 178

6.3.3 Impostazione della data e ora del controller. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 179

6.3.4 Layout della finestra di dialogo Imposta data e ora . . . . . . . . . . . . . . . . . . . . . . . . . 181

6.3.5 Ridenominazione di un controller . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 182

6.3.6 Impostazione dell'ID di un controller. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 183

6.4 Gestione dei backup. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 184

6.4.1 Backup di un sistema . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 184

6.4.2 Ripristino di un sistema mediante un backup. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 186

6.5 Gestione dei file nel controller. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 188

6.5.1 Trasferimento di dati tra il PC e un controller . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 188

6.5.2 Organizzazione dei file nel controller . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 190

6.6 Gestione del sistema di accesso in scrittura . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 192

6.6.1 Informazioni sui diritti di accesso . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 192

6.6.2 Richiesta dell'accesso in scrittura. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 194

6.6.3 Rilascio dell'accesso in scrittura . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 196

6.7 Gestione del sistema di autorizzazione degli utenti . . . . . . . . . . . . . . . . . . . . . . . . . . . . 197

6.7.1 Informazioni sulle autorizzazioni degli utenti . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 197

6.7.2 Amministrazione degli utenti . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 200

6.7.3 Amministrazione di gruppi e autorizzazioni . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 204

6.7.4 Autorizzazioni per RobotWare 5.05. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 208


Sommario

6.8 Riavvio di un controller. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 210

7 Programmazione di un robot 213

7.1 Programmazione di un robot . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 213

7.2 Struttura di un’applicazione RAPID . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 215

7.3 Creazione di un programma . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 218

7.4 Modifica di un programma . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 220

7.4.1 Informazioni sulla modifica dei programmi . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 220

7.4.2 Uso delle funzionalità RAPID dell'Editor di programma . . . . . . . . . . . . . . . . . . . . . . 222

7.4.3 Aggiunta di un modulo . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 225

7.4.4 Modifica di un modulo . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 227

7.4.5 Individuazione degli errori di programma . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 230

7.4.6 Eliminazione di un modulo . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 232

7.5 Salvataggio di programmi e moduli . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 233

7.5.1 Informazioni sul salvataggio dei programmi per robot . . . . . . . . . . . . . . . . . . . . . . . 233

7.5.2 Salvataggio di un programma . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 234

7.5.3 Salvataggio di un modulo . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 235

7.6 Caricamento di programmi e moduli . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 236

7.6.1 Informazioni sul caricamento di programmi e moduli . . . . . . . . . . . . . . . . . . . . . . . . 236

7.6.2 Caricamento di un programma . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 237

7.6.3 Caricamento di un modulo . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 238

7.7 Eliminazione di un programma del robot . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 239

7.7.1 Eliminazione di un programma del robot . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 239

8 Gestione dell’I/O 241

8.1 Gestione dei segnali di input e output . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 241

8.2 Informazioni sul sistema di I/O . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 242

8.3 Visualizzazione dei segnali di I/O. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 244

8.4 Impostazione dei segnali di I/O. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 246

8.5 Disattivazione e attivazione delle unità di I/O . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 248

9 Configurazione dei sistemi 249

9.1 Configurazione dei sistemi . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 249

9.2 Informazioni sulle configurazioni . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 251

9.3 Visualizzazione delle configurazioni . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 253

9.4 Modifica di parametri . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 255

9.5 Aggiunta di istanze . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 257

9.6 Copia di istanze . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 259

9.7 Eliminazione di istanze . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 261

9.8 Salvataggio dei parametri di sistema su file di configurazione. . . . . . . . . . . . . . . . . . . . . . . 263


Sommario

9.9 Caricamento dei parametri di sistema da file di configurazione . . . . . . . . . . . . . . . . . . . . . 265

10 Gestione delle registrazioni di eventi 267

10.1 Informazioni sulle registrazioni di eventi. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 267

10.2 Che cosa è un evento . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 269

10.3 Registrazione degli eventi . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 272


Documentazione del prodotto


Manuali hardware

Il kit di documentazione per il robot, inclusi controller, manipolatore ed eventuali opzioni

hardware, è costituito dai seguenti manuali (un set di documentazione per ciascun modello di

robot):

Manuale

Manuale di installazione e configurazione

Manuale di riparazione

Manuale di manutenzione

Manuali delle opzioni hardware

Contenuto

Istruzioni per l’installazione dell’hardware e

del software del controller. Istruzioni per

l’avvio e la calibrazione.

Istruzioni per la sostituzione delle parti di

ricambio.

Programmi di manutenzione e istruzioni.

Ogni opzione hardware viene fornita con la

relativa documentazione.

Manuali del software

Il kit della documentazione utente per il software è costituito dai seguenti manuali:


Manuale dell’operatore - IRC5 con

FlexPendant

Manuale dell’operatore - RobotStudio Online

Guida introduttiva - IRC5 e RobotStudio Online

RAPID - Panoramica

RAPID - Manuale di riferimento, parte 1

RAPID - Manuale di riferimento, parte 2

Manuale tecnico di riferimento - Parametri di

sistema

Contenuto

Come azionare il sistema robotico tramite

FlexPendant.

Come installare, configurare e gestire

RobotWare sul controller del robot, e come

programmare e supervisionare il robot da un

PC.

Informazioni sull’installazione del software e

sull’avvio.

Una panoramica sul linguaggio di

programmazione RAPID.

Descrizione di tutte le istruzioni RAPID.

Descrizione di tutte le funzioni e dei tipi di dati

RAPID.

Descrizione dei parametri di sistema e flussi

di lavoro per la configurazione.




Manuali delle opzioni software

Contenuto

Ogni opzione software viene fornita con la

relativa documentazione.


Sicurezza

Sicurezza

Sicurezza del personale

Un robot ha un peso elevato e una notevole potenza, a prescindere dalla velocità. Dopo una

pausa o un arresto prolungato del movimento, è possibile che si verifichi un movimento

rapido che presenta dei rischi. Anche se è previsto uno schema di movimento, un segnale

esterno potrebbe provocare una modifica del funzionamento e un conseguente movimento

inaspettato.

È quindi importante attenersi a tutte le norme di sicurezza al momento di accedere allo spazio

protetto.

Norme di sicurezza

Prima di iniziare a lavorare con il robot, assicurarsi di conoscere le norme di sicurezza

descritte nel Manuale dell’operatore - IRC5 con FlexPendant.


Sicurezza


1 Introduzione a RobotStudio Online

1.1. Cos'è RobotStudioOnline


1.1. Cos'è RobotStudio Online

Panoramica

RobotStudio Online è un software per PC con cui è possibile operare sui robot, in aggiunta alle

operazioni eseguibili dalla FlexPendant. RobotStudio Online è ottimizzato per la

programmazione basata su testo (adatta per programmi con molta logica o con una struttura

complessa) e per operazioni relative alla gestione del sistema robotico.

È possibile installare RobotStudio Online su qualsiasi computer con Windows 2000 o

successivo. È possibile quindi collegare questo computer a uno o più controller mediante una

rete Ethernet, oppure a un singolo controller mediante il collegamento alla porta di servizio

del controller.

Funzionalità di RobotStudio Online

La schermata principale delle funzionalità di RobotStudio Online è Esplora vista robot. Da qui è

possibile selezionare il robot con cui lavorare, nel caso siano installati più robot, e le parti del

sistema su cui intervenire.

RobotStudio Online contiene:

• Generatore di sistema per la creazione, l'installazione e la manutenzione di sistemi.

• Un Editor configurazione per la modifica dei parametri sul sistema in esecuzione.

• Un Editor di programmaper la programmazione in linea.

• Un Registratore eventiper registrare e monitorare gli eventi del robot.

• Strumenti per il backup e il ripristino dei sistemi.

• Uno strumento di amministrazione per l'autorizzazione degli utenti.

• Altri strumenti per visualizzare e manipolare le proprietà del controller e del sistema.



1.2. Quando utilizzare la FlexPendant e RobotStudioOnline

1.2. Quando utilizzare la FlexPendant e RobotStudio Online

Panoramica

Per l’utilizzo e la gestione del robot, si utilizza la FlexPendant oRobotStudio Online . La

FlexPendant è ottimizzata per attività relative ai movimenti del robot e al funzionamento

ordinario, mentre RobotStudio Online è ottimizzato per la configurazione, la programmazione

e altre attività non legate al funzionamento quotidiano.

Avvio, riavvio e arresto del controller

Per...

Avviare il controller.

Riavviare il controller.

Arrestare il controller.

Utilizzare...

L’interruttore di alimentazione sul pannello anteriore del

controller.

La FlexPendant, RobotStudio Online o l’interruttore di

alimentazione sul pannello anteriore del controller.

L’interruttore di alimentazione sul pannello anteriore del

controller.

Esecuzione e controllo di programmi del robot

Per...

Avviare o arrestare un

programma del robot.

Utilizzare...

La FlexPendant

Comunicazione con il controller

Per...

Confermare eventi.

Visualizzare e salvare i registri

eventi del controller.

Eseguire il backup del

software del controller su file

sul PC o su un server.

Utilizzare...

La FlexPendant.

RobotStudio Online o FlexPendant.

RobotStudio Online.




Eseguire il backup del

software del controller su file

sul controller

Trasferire file tra i controller e

le unità di rete.



Programmazione di un robot

Per...

Creare o modificare

programmi del robot in modo

flessibile. Adatto per

programmi complessi con

molta logica, segnali di I/O o

istruzioni di azione.

Creare o modificare un

programma del robot in modo

supportato. Adatto per

programmi che contengono

principalmente istruzioni di

movimento.

Aggiungere o modificare

posizioni del robot.

Modificare posizioni del robot. La FlexPendant.

Utilizzare...

RobotStudio Onlineper creare la struttura del programma e

la maggior parte del codice sorgente e FlexPendantper

memorizzare le posizioni del robot e apportare i ritocchi finali

al programma.

Durante la programmazione, RobotStudio Online fornisce i

seguenti vantaggi:

• Un editor di testo ottimizzato per il codice RAPID, con

testo automatico e suggerimenti relativi a istruzioni e

parametri.

• Verifica dei programmi con indicazione degli errori di

programmazione.

• Accesso approfondito alla modifica di configurazione

e I/O.


Durante la programmazione, la FlexPendant fornisce i

seguenti vantaggi:

• Elenchi di selezione delle istruzioni

• Verifica e debug del programma durante la scrittura

• Possibilità di creare posizioni del robot durante la

programmazione


Configurazione dei parametri di sistema del robot

Per...

Utilizzare...




Modificare i parametri di

sistema del sistema in

esecuzione.

Salvare i parametri di sistema

del robot come file di

configurazione.

Caricare i parametri di

sistema dai file di

configurazione sul sistema in

esecuzione.

Caricare i dati di calibrazione.

RobotStudio Onlineo la FlexPendant.




Creazione, modifica e installazione di sistemi

Per...

Creare o modificare un

sistema.

Installare un sistema su un

controller.

Utilizzare...

RobotStudio Onlinecon RobotWaree una chiave di

RobotWarevalida.


Informazioni correlate

La tabella seguente specifica i manuali da consultare durante l’esecuzione delle diverse

attività a cui si fa riferimento:

Uso consigliato...

Per ulteriori informazioni,

vedere il manuale...

Numero di

documento

FlexPendant

Manuale dell’operatore - IRC5 con 3HAC 16590-1

FlexPendant

RobotStudio Online Manuale dell’operatore -

RobotStudio Online 3HAC 18236-1



1.3.1. Guida all’utilizzo di RobotStudioOnline

1.3 Guida e manuali di RobotStudio Online

1.3.1. Guida all’utilizzo di RobotStudio Online

Panoramica

In questa sezione vengono descritti i manuali e la Guida di RobotStudio Online e le relative

modalità di utilizzo.

Guida e manuali di RobotStudio Online

Per trovare informazioni sull'installazione di RobotStudio Online è disponibile il manuale

stampato Guida introduttiva - IRC5 e RobotStudio Online fornito con il robot.

Per trovare informazioni sull'utilizzo di RobotStudio Online sono disponibili un file di Guida e

un manuale. La Guida e il manuale contengono le stesse informazioni organizzate però in

modi diversi. Il file di Guida è ottimizzato per la lettura in linea ed è integrato con

RobotStudio Online . Il manuale è ottimizzato per la stampa e viene fornito sotto forma di file in

formato PDF nel CD della documentazione fornito con il robot.

Per informazioni su altri manuali che possono risultare utili, vedere Documentazione del

prodotto a pagina 9 Documentazione del prodotto.



1.3.2. Layout della finestra della Guida


Finestra della Guida

La Guida viene visualizzata in una finestra di guida in formato HTML.

en0200000243

Componenti

1. Pulsante Mostra/Nascondi

Questo pulsante mostra o nasconde il riquadro di navigazione.

2. Pulsante Indietro

Questo pulsante consente di ritornare al precedente argomento visualizzato.

3. Pulsante Stampa

Questo pulsante apre una finestra di dialogo dalla quale è possibile stampare l'argomento

selezionato o un libro completo della Guida.

4. Pulsante Opzioni

Questo pulsante visualizza una serie di opzioni per la personalizzazione della finestra

della Guida.




5. Riquadro di navigazione

Il riquadro di navigazione contiene le schede per navigare all’interno del file della Guida:

Sommario, Indice e Cerca.

6. Riquadro dell’argomento

Il riquadro dell’argomento visualizza l’argomento della Guida selezionato.



1.3.3. La Guida


Finestra della Guida

Il file della Guida è costituito da vari argomenti separati, ciascuno dei quali descrive un

argomento. Gli argomenti sono strutturati in capitoli e sezioni che raccolgono argomenti

correlati tra di loro.

La Guida viene aperta in una finestra separata, divisa in due riquadri. Il riquadro di sinistra

viene utilizzato per la navigazione, mentre in quello destro vengono visualizzate le

informazioni relative all'argomento selezionato. Per ulteriori informazioni, vedere Layout

della finestra della Guida a pagina 18 Layout della finestra della Guida.

Ricerca di informazioni nella Guida

Per navigare tra gli argomenti, la finestra della Guida è dotata di un riquadro di navigazione,

dal quale è possibile selezionare il metodo di spostamento:

Utilizzare la...

Scheda Sommario

Scheda Indice

Scheda Cerca

per...

sfogliare la Guida come una libreria. I capitoli e le sezioni sono

visualizzati sotto forma di libri in una vista a struttura gerarchica.

trovare informazioni su una specifica area o parola chiave.

cercare tutti gli argomenti che contengono parole specifiche. È

anche possibile cercare una combinazione di parole o frasi

complete.

Apertura della Guida

Per aprire la Guida, procedere in uno dei seguenti modi:

Nel menu fare clic su Sommario.

Premere il pulsante F1.




Navigazione tramite la scheda Sommario

Per navigare tramite la scheda Sommario:

1. Nel riquadro di navigazione, fare clic sulla scheda Sommario.

Il riquadro di navigazione visualizza il sommario della Guida sotto forma di un elenco di

libri e argomenti.

2. Sfogliare l’argomento che si desidera leggere.

Se si fa doppio clic su

un...

libro

argomento

questo verrà...

espanso in modo che il relativo contenuto sia visualizzato nel

riquadro di navigazione.

visualizzato nel riquadro dell’argomento.

Navigazione tramite la scheda Indice

Per navigare tramite la scheda Indice:

1. Nel riquadro di navigazione, fare clic sulla scheda Indice.

Il riquadro di navigazione visualizza una casella di testo per eseguire la ricerca tra le

parole dell’indice e un elenco di tutte le parole disponibili nell’indice.

2. Scorrere l’elenco delle parole dell’indice fino a trovare quella cercata oppure digitare la

parola cercata nella casella di testo per far trovare automaticamente nell’elenco la

posizione corretta.

3. Nell’elenco delle parole dell’indice, fare doppio clic su quella cercata.

Se la parole dell'indice è

correlata a...

un solo argomento della

Guida

vari argomenti

allora...

questo verrà visualizzato nel riquadro dell'argomento.

una finestra di dialogo visualizza tutti gli argomenti correlati alla

parola cercata. Fare doppio clic su un argomento per

visualizzarlo nel riquadro dell'argomento.




Navigazione tramite la scheda Cerca

Per navigare tramite la scheda Cerca:

1. Nel riquadro di navigazione, fare clic sulla scheda Cerca.

Il riquadro di navigazione visualizza una casella di testo in cui digitare le parole da cercare

e un elenco degli argomenti corrispondenti.

2. Nella casella di testo, immettere le parole da cercare.

Per cercare...

una singola parola

più parole presenti nello

stesso argomento

più parole come frase

digitare...

la parola da cercare.

le parole da cercare separate da spazi.

la frase da cercare racchiusa tra virgolette.

3. Fare clic su Elenca argomenti.

Tutti gli argomenti che corrispondono al criterio di ricerca vengono visualizzati.

4. Fare doppio clic sull’argomento che si desidera leggere.


Layout della finestra della Guida a pagina 18 Layout della finestra della Guida

Stampa della Guida a pagina 24 Stampa della Guida



1.3.4. Formattazione del testo

1.3.4. Formattazione del testo

Formati specifici per significati specifici

Per facilitare la lettura, ogni tipo di testo è contraddistinto da una specifica formattazione:

Il testo che si riferisce a... è scritto in... Esempio

nomi di elementi

dell’interfaccia utente, quali

menu, finestre di dialogo e

pulsanti

caratteri in grassetto Nella finestra di dialogo Apri

file, fare clic su OK.

tasti della tastiera caratteri maiuscoli Per aprire la Guida, premere

il tasto F1.

input o output sul computer,

quale messaggi di errore,

istruzioni RAPID scritte e

altro codice del computer

caratteri a spaziatura fissa MoveJ

variabili relative a input o

output sul computer, quale

messaggi di errore, istruzioni

RAPID scritte e altro codice

del computer

collegamenti ipertestuali ad

altri argomenti

riferimenti ad altri manuali o

altre fonti di informazioni

caratteri a spaziatura fissa in

corsivo

caratteri blu sottolineati

caratteri in corsivo

PROC nomeroutine ()

Vedere Manuale

dell’operatore di

RobotStudioOnline in formato

PDF a pagina 25 Layout della

finestra della Guida.

Per ulteriori informazioni,

vedere il Manuale di

riferimento RAPID.



1.3.5. Stampa della Guida

1.3.5. Stampa della Guida

Panoramica

Dalla finestra della Guida è possibile stampare un singolo argomento o un libro completo

selezionato nella scheda Sommario.

SUGGERIMENTO!

Quando si stampano più argomenti alla volta, è anche possibile stampare dal file in formato

Acrobat del Manuale dell'operatore di RobotStudio Online che è ottimizzato a tal scopo. Per

ulteriori informazioni, vedere il Manuale dell’operatore di RobotStudioOnline in formato

PDF a pagina 25 Manuale dell’operatore di RobotStudio Online .

Stampa di un singolo argomento della Guida

Per stampare un singolo argomento dalla Guida:

1. Aprire l'argomento da stampare.

2. Nella barra degli strumenti della finestra della Guida, fare clic sul pulsante Stampa.

3. Nella finestra di dialogo Stampa argomentoselezionare l'opzione Stampa argomento

selezionatoe fare clic su OK.

4. Nella finestra di dialogo Stampa, fare clic su OK.

Stampa di un libro della Guida

Per stampare un libro della Guida dalla scheda Sommario:

1. Selezionare il libro da stampare. È anche possibile selezionare un argomento all'interno

del libro.

2. Nella barra degli strumenti della finestra della Guida, fare clic sul pulsante Stampa.

3. Nella finestra di dialogo Stampa argomento selezionare l'opzione Stampa titolo e tutti

gli argomenti selezionatie fare clic su OK.

4. Nella finestra di dialogo Stampa, fare clic su OK.


La Guida a pagina 20 La Guida in linea

Layout della finestra della Guida a pagina 18 Layout della finestra della Guida

Navigazione nella Guida in linea



1.3.6. Manuale dell’operatore di RobotStudioOnline in formato PDF

1.3.6. Manuale dell’operatore di RobotStudio Online in formato PDF

Panoramica

Il Manuale dell’operatore di RobotStudio Online viene fornito sotto forma di file in formato

Acrobat nel CD di RobotStudio Online . Il manuale dell'operatore può anche essere stampato o

letto sul PC.

Apertura del manuale dell’operatore

Per aprire il manuale dell'operatore:

Nel CD della documentazione, individuare il file del Manuale dell'operatore di

RobotStudio Online e fare doppio clic su di esso.

Il manuale dell'operatore verrà aperto in una finestra di Adobe Reader.

Per informazioni sulla navigazione, stampa e altri metodi di gestione del manuale

dell'operatore in Adobe Reader, vedere la Guida di Adobe Reader.



1.3.6. Manuale dell’operatore di RobotStudioOnline in formato PDF


2 Guida introduttiva

2.1. Guida introduttiva


2.1. Guida introduttiva

Panoramica

In questo capitolo vengono descritte le procedure di base per collegare un controller a

RobotStudio Online e le impostazioni che è necessario eseguire sul PC. Una volta collegato il

controller, è possibile iniziare a utilizzarlo da RobotStudio Online .

Viene anche descritto come ottenere e installare una chiave di licenza per RobotStudio Online ,

che è necessaria per l'esecuzione di RobotStudio Online dopo che è scaduto il periodo di prova.

La chiave di licenza è gratuita.


Le modalità di installazione del software e la configurazione del controller sono descritte nel

manuale Guida introduttiva di IRC5, nel quale sono contenute anche le informazioni fornite

in questo capitolo.



2.2. Come ottenere e installare una chiave di licenza per RobotStudioOnline

2.2. Come ottenere e installare una chiave di licenza per RobotStudio Online

Panoramica

Per utilizzare RobotStudio Online dopo la scadenza del periodo di dimostrazione, è necessario

ottenere e installare una chiave di licenza.

Il processo si articola in due fasi: richiesta di una chiave di licenza e installazione della chiave

di licenza sul PC.

Chiave di licenza univoca

La chiave di licenza è univoca per ciascun PC. Di conseguenza, la procedura guidata di

richiesta della chiave di licenza deve essere compilata dal PC su cui deve essere eseguito

RobotStudio Online .

Richiesta di una chiave di licenza

Per richiedere una chiave di licenza:

1. Nel menu Start, scegliere Programmi, ABB Industrial IT, Robotics IT, Licensing e

selezionare License Key Request Wizard.

2. Seguire le istruzioni della procedura guidata e immettere le informazioni richieste. Al

termine della procedura, sul PC viene salvato un file di richiesta della licenza. Il nome del

file è LicenseKeyRequest-RobotStudio Online-unique number.txt, ed è

situato sul desktop.

3. Allegare il file di richiesta della chiave di licenza a un messaggio di posta elettronica e

inviarlo a softwarefactory@se.abb.com. Il file deve essere allegato al messaggio di posta

elettronica, non copiato nel corpo del testo, e avere l'estensione txt con la quale è stato

creato, altrimenti l'elaborazione della richiesta della chiave di licenza non sarà possibile.

Nel giro di pochi minuti verrà quindi inviato un file di chiave di licenza all'indirizzo di

posta elettronica specificato nella richiesta.



2.2. Come ottenere e installare una chiave di licenza per RobotStudioOnline

Installazione della chiave di licenza

Dopo aver ricevuto il messaggio di posta elettronica con il file della chiave di licenza:

1. Separare il file della chiave di licenza dal messaggio e salvarlo su un file sul PC. Per

informazioni sulla separazione di file da un messaggio di posta elettronica, consultare la

guida del programma di posta elettronica in uso.

2. Fare doppio clic sul file della chiave di licenza. Viene avviata la procedura di installazione

guidata.

3. Seguire le istruzioni presentate nella procedura License Install Wizard.

Risultato

È ora possibile eseguire RobotStudio Online . Per lavorare con un controller del robot, è inoltre

necessario collegare il PC al robot, mediante una rete o direttamente alla porta di servizio del

controller. Per ulteriori informazioni, vedere Impostazioni di rete per la connessione di un PC

a un controller a pagina 32 Collegamento di un PC a un robot . Per creare e modificare

sistemi robotici, è inoltre necessario installare RobotWare. Per ulteriori informazioni, vedere

Installazione di RobotWare a pagina 37 Installazione di RobotWare.



2.3. Collegamento di un PC alla porta di servizio


Procedura

NOTA!

La porta di serviziodovrà essere utilizzata solo per il collegamento diretto a un PC come

descritto in questa procedura. Essa non deve essere collegata a una LAN (Local Area

Network), in quanto dispone di un server DHCP che distribuisce automaticamente indirizzi

IP a tutte le unità collegate alla LAN. Se sono necessarie ulteriori informazioni contattare

l'amministratore di rete.

ATTENZIONE!

Quando alla porta di servizio viene collegato un cavo di avvio e lo sportello di servizio è

aperto, il controller non sarà conforme ai requisiti di protezione classe IP54.

Fase Azione Illustrazione

1. Assicurarsi che le impostazioni di retedel

PC siano configurate correttamente.

2. Utilizzare il cavo Ethernetincrociato di

categoria 5 con connettori RJ45 fornito in

dotazione.

3. Collegare il cavo di rete alla porta di rete del

PC.

Proseguire come descritto nella

sezione Impostazioni di rete per un PC

collegato alla porta di servizioo nella

Guida introduttiva.

Il cavo è incluso nella confezione di

RobotWare.

xx0400000844

• A: porta di rete

La posizione della porta di rete può

variare a seconda del modello del PC.




Fase Azione Illustrazione

4. Collegare il cavo di avvio alla porta di

servizio ubicata nella parte anteriore del

modulo di comando

Placeholder

• A: porta di servizio.



2.4. Impostazioni di rete per la connessione di un PC a un controller


Panoramica

In questa sezione vengono descritte le impostazioni di rete per un PC che deve essere

collegato a un controller. La connessione del PC al controller è necessaria per l'utilizzo di


È anche possibile connettere il PC al controller tramite una rete Ethernet o tramite la porta di

servizio del controller. Quando la connessione viene eseguita tramite la porta di servizio del

controller, è possibile ottenere automaticamente un indirizzo IP per il PC o assegnarne uno

fisso.

Connessione tramite rete Ethernet

Se il controller è connesso a una rete Ethernet, è possibile connettere il PC a tale rete. Quando

il PC e il controller sono connessi correttamente, il controller verrà rilevato automaticamente

da RobotStudio Online .

Le impostazioni di rete da utilizzare sul PC dipendono dalla configurazione della rete. Per

informazioni sulla configurazione del PC, contattare l'amministratore della rete.

Connessione alla porta di servizio tramite indirizzo IP automatico

La porta di servizio del controller è provvista di un server DHCP che consente di assegnare

automaticamente un indirizzo IP al PC se questo è configurato in modo appropriato. Per

informazioni dettagliate sulla configurazione del PC per l'acquisizione automatica di indirizzi

IP, vedere la Guida di Windows relativamente a Configurazione delle impostazioni TCP/IP.




NOTA!

L'acquisizione automatica di un indirizzo IP potrebbe non riuscire se il PC ne ha già ottenuto

uno da un altro controller o da un'altra periferica Ethernet.

Per garantire l'acquisizione di un indirizzo IP corretto se il PC era già collegato in precedenza

a una periferica Ethernet, procedere in uno dei seguenti modi:

• Riavviare il PC prima di collegare il controller.

• Eseguire il comando ipconfig /renew dal prompt dei comandi dopo avere

connesso il PC al controller.

Connessione alla porta di servizio tramite indirizzo IP fisso

Invece di ottenere automaticamente un indirizzo IP, è anche possibile specificarne uno fisso

sul PC connesso al controller.

Per la connessione tramite un indirizzo IP fisso utilizzare le seguenti impostazioni:

Proprietà

Valore

Indirizzo IP 192.168.125.2

Subnet mask 255.255.255.0

Per informazioni dettagliate sulla configurazione della connessione di rete del PC, vedere la

Guida di Windows relativamente a Configurazione delle impostazioni TCP/IP.


Per informazioni sulla connessione del PC alla porta di servizio del controller, vedere

Collegamento di un PC alla porta di servizio a pagina 30 Connessione di un PC alla porta di

servizio.



2.5. Accesso a un controller da RobotStudioOnline

2.5. Accesso a un controller da RobotStudio Online

Panoramica

In questa sezione viene descritto un metodo semplice per accedere a un singolo controller del

robot da RobotStudio Online quando il PC è collegato alla porta di servizio del controller.

È anche possibile creare una vista robot e aggiungervi manualmente dei controller,

operazione utile quando uno o più controller sono connessi alla stessa rete Ethernet di

RobotStudio Online . Per ulteriori informazioni sulla connessione di controller in una rete

Ethernet, vedere Creazione di una nuova vista robot a pagina 154 Creazione di una vista

robote Aggiunta di un controller a una vista robot a pagina 171 Aggiunta di un controller a

una vista robot rispettivamente.

Prerequisiti

Le impostazioni di rete sul PC devono essere corrette. DHCP deve essere attivato, oppure

deve essere specificato un valore per l'indirizzo IP. Per ulteriori informazioni, vedere

Impostazioni di rete per la connessione di un PC a un controller a pagina 32 Impostazioni di

rete per il collegamento di un PC a un robot.

Prima di avviare RobotStudio Online il PC deve essere connesso alla porta di servizio del robot.

Per ulteriori informazioni, vedere Collegamento di un PC alla porta di servizio a pagina 30

Collegamento di un PC alla porta di servizio.

Connessione al controller

Per connettere il controller a RobotStudio Online :

1. Assicurarsi che il PC sia connesso alla porta di servizio del controller e che il controller

sia in esecuzione.

2. Avviare RobotStudio Online facendo clic sul pulsante Start di Windows, puntando su

Programmi, ABB Industrial IT, Robotics IT, RobotStudio Online e quindi

selezionando RobotStudio Online.

3. Nel menu Strumenti di RobotStudio Online , fare clic su Connetti a porta di servizio.

Il controller viene aggiunto a una vista robot in RobotStudio Online . Continuare richiedendo

l'accesso in scrittura al controller per poterlo utilizzare.



2.5. Accesso a un controller da RobotStudioOnline

Richiesta dell’accesso in scrittura

Per richiedere l’accesso in scrittura a un controller da RobotStudio Online :

1. Selezionare il controller nella vista robot.

2. Nel menu Controller, fare clic su Richiedi accesso in scrittura.

Se il controller è in modalità

Auto


Allora

Si otterrà l'accesso in scrittura, se disponibile.

È necessario autorizzare l'accesso in

scrittura dalla FlexPendant per ottenere

l'accesso in scrittura da RobotStudio Online .

Per ulteriori informazioni, vedere il Manuale

dell’operatore - IRC5 con FlexPendant.

Risultato

Il controller viene aggiunto a una nuova vista robot in RobotStudio Online ed è disponibile

l'accesso per utilizzarlo. Per ulteriori informazioni, vedere Informazioni sulle viste robot.



2.6. Informazioni sulla rilevazione automatica dei controller

2.6. Informazioni sulla rilevazione automatica dei controller

Panoramica

In questa sezione viene descritto il funzionamento della rilevazione automatica dei controller.

Scopo della rilevazione

La rilevazione cerca i controller nella stessa subnet del PC che esegue RobotStudio Online , non

nell’intera rete. Esegue anche una ricerca dei controller virtuali presenti nello stesso PC, ma

non di tutti quelli presenti negli altri PC nella rete.

Un controller virtuale è un sistema robotico eseguito su un PC a fini di simulazione, utilizzato

tramite software quale Virtual IRC5.

Rilevazione per trasmissione

La rilevazione trasmette periodicamente richieste per i controller nella rete. I controller a loro

volta rispondono con informazioni di identificazione e di stato. Inoltre, quando un controller

cambia stato, ad esempio viene avviato o arrestato, trasmette tali informazioni senza alcuna

richiesta.

Se più PC che eseguono RobotStudio Online sono connessi alla stessa rete, le relative

trasmissioni verranno sincronizzate al fine di ridurre al minimo il traffico di rete.

Configurazione predefinita

Per impostazione predefinita la rilevazione è configurata per cercare in modo dinamico

nell'intera subnet. Questo significa che saranno elencati automaticamente i controller presenti

nella subnet con le relative informazioni di stato.



2.7. Installazione di RobotWare


Panoramica

L’installazione di RobotWare comporta la creazione di un pool di supporti, ovvero una

cartella sul PC contenente i dati necessari alla creazione e alla modifica di sistemi robotici.

Quando è necessario RobotWare

RobotWare deve essere installato se si desidera creare o modificare sistemi robotici.

Installazione di RobotWare

Per installare RobotWare nel pool di supporti sul PC:

1. Inserire il CD del software del robot nel computer.

• Se viene visualizzato automaticamente un menu del CD, passare alla fase 5.

• Se non viene visualizzato alcun menu del CD, continuare con la fase 2.

2. Nel menu Start, fare clic su Esegui.

3. Nella casella Apri, digitare la lettera dell'unità corrispondente all'unità CD seguita da

:\launch.exe. Esempio: se l'unità CD è indicata con la lettera D, digitare

D:\launch.exe

4. Fare clic su OK.

5. Selezionare la lingua per il menu del CD.

6. Nel menu del CD, fare clic su Installa.

7. Nel menu del CD, fare clic su RobotWare. Viene visualizzata una guida di installazione

che assiste l'utente nel corso dell'installazione.

Seguire le istruzioni della procedura guidata.


Informazioni sul pool di supporti a pagina 147 Informazioni sul pool di supporti





3 Navigazione e gestione di RobotStudio Online

3.1. Navigazione in RobotStudioOnline


3.1. Navigazione in RobotStudio Online

Panoramica

In questo capitolo viene descritto come navigare in RobotStudio Online . Le finestre e gli altri

componenti dell'interfaccia sono descritti in riferimento al contenuto e alle relative modalità

di accesso.

La descrizione del layout della finestra principale fornisce una panoramica dei menu, delle

barre degli strumenti e delle finestre disponibili in RobotStudio Online . Questi componenti sono

quindi descritti in dettaglio nel seguito del capitolo.



3.2. Layout della finestra principale


Finestra principale

La finestra principale in RobotStudio Online contiene vari elementi quali barre dei menu,

browser e barre degli strumenti.

en0400000836

Componenti

1. Barra dei menu.

Ciascun menu è descritto in dettaglio nel seguito del capitolo.

2. Barre degli strumenti.

Le barre degli strumenti contengono pulsanti che consentono di accedere rapidamente ai

comandi disponibili nei menu.




3. Finestra Stato controller.

In questa finestra vengono visualizzate informazioni di stato e di accesso per ciascun

controller presente nella vista robot aperta. Per informazioni dettagliate, vedere Finestra

Stato controller a pagina 68 Finestra Stato controller.

4. Esplora vista robot.

In questa finestra vengono visualizzati i controller che sono stati inclusi nella vista robot

corrente. Da qui è possibile accedere al controller e selezionare quale componente

utilizzare. Per informazioni dettagliate, vedere Esplora vista robot a pagina 62 Esplora

vista robot.

5. Finestra Output.

In questa finestra vengono visualizzati messaggi e risposte alle azioni eseguite dai

controller utilizzati. Queste informazioni non sono analoghe a quelle del file degli eventi

o di registro del controller, che è possibile visualizzare dal registratore eventi.

La finestra Output è inoltre provvista di una scheda specifica per l'output RAPID, in cui

vengono visualizzati i messaggi di programmazione generati dal controller quando si

lavora con i programmi del robot. Per informazioni dettagliate, vedere Finestra Output a

pagina 98 Finestra Output.

6. Area di lavoro.

Nell'area di lavoro vengono visualizzate le finestre attive, ad esempio, la pagina iniziale,

una finestra dell'Editor di programma o una finestra di I/O come è illustrato nell'immagine

precedente.

7. Schede delle finestre.

Queste schede consentono di selezionare quale finestra visualizzare nell'area di lavoro

quando sono aperte più finestre contemporaneamente. Queste schede sono disponibili

solo quando la vista è impostata in modalità cartella di lavoro.


Per informazioni sulla modifica della dimensione e della posizione delle finestre in

RobotStudio Online , vedere Personalizzazione delle finestre ancorabili a pagina 42

Personalizzazione delle finestre ancorabili.



3.3. Personalizzazione delle finestre ancorabili


Panoramica

È possibile personalizzare una finestra ancorabile nei seguenti modi:

• Visualizzazione di una finestra a pagina 42 Visualizzazione di una finestra

• Disattivazione della visualizzazione di una finestra a pagina 42 Disattivazione della

visualizzazione di una finestra

• Ridimensionamento di una finestra a pagina 43 Ridimensionamento di una finestra

• Modifica della posizione di ancoraggio a pagina 43 Modifica della posizione di

ancoraggio

• Espansione di una finestra ancorata a pagina 43 Espansione di una finestra ancorata

nella relativa area di ancoraggio

• Contrazione di una finestra ancorata a pagina 43 Contrazione di una finestra

ancorata nella relativa area di ancoraggio

• Impostazione di una finestra ancorata come mobile a pagina 43 Modifica di una

finestra ancorata in finestra mobile

• Posizionamento di una finestra mobile a pagina 44 Posizionamento di una finestra

mobile

• Ancoraggio di una finestra mobile a pagina 44 Ancoraggio di una finestra mobile

Visualizzazione di una finestra

Per visualizzare una finestra ancorabile:

Nel menu Visualizza, fare clic sul nome della finestra.

Disattivazione della visualizzazione di una finestra

Per nascondere una finestra ancorabile, procedere in uno dei seguenti modi:

Nel menu Visualizza, cancellare il segno di spunta accanto al nome della finestra.

Fare clic sul pulsante Riduci a icona nell'angolo della finestra. È possibile che il pulsante

si trovi nell'angolo superiore destro o superiore sinistro, a seconda della posizione della

finestra.




Ridimensionamento di una finestra

Per ridimensionare una finestra:

Puntare su un angolo o su un bordo della finestra e trascinarlo fino alla dimensione

desiderata.

Modifica della posizione di ancoraggio

Per modificare la posizione di una finestra ancorata:

Puntare sul bordo nella parte superiore della finestra e trascinarla in un’altra area di

ancoraggio.

Espansione di una finestra ancorata

Per espandere una finestra ancorata:

Fare clic sul pulsante Ingrandisci vicino all’angolo della finestra.

È possibile che il pulsante si trovi vicino all'angolo superiore destro o superiore sinistro,

a seconda della posizione della finestra. Questo pulsante ha una doppia funzione: quando

la finestra è completamente ingrandita, la funzione del pulsante è Ripristina, altrimenti è

Ingrandisci. La descrizione comando indica la funzione corrente.

Contrazione di una finestra ancorata

Per contrarre una finestra ancorata:

Fare clic sul pulsante Ripristina vicino all'angolo della finestra.

È possibile che il pulsante si trovi vicino all'angolo superiore destro o superiore sinistro,

a seconda della posizione della finestra. Questo pulsante ha una doppia funzione: quando

la finestra è completamente ingrandita, la funzione del pulsante è Ripristina, altrimenti è

Ingrandisci. La descrizione comando indica la funzione corrente.

Impostazione di una finestra ancorata come mobile

Per rendere mobile una finestra ancorabile, procedere in uno dei seguenti modi:

Fare doppio clic sul bordo della finestra.

Fare clic sul bordo della finestra e trascinarla al centro di un'area dove non può essere

ancorata.




Posizionamento di una finestra mobile

Per modificare la posizione di una finestra mobile:

Puntare sulla barra del titolo della finestra e trascinarla in una nuova posizione. Per

posizionare una finestra mobile sopra un'area di ancoraggio senza però ancorarla, tenere

premuto il tasto CTRL mentre si trascina la finestra.

Ancoraggio di una finestra mobile

Per ancorare una finestra mobile, procedere in uno dei seguenti modi:

Puntare sulla barra del titolo della finestra e trascinarla su un'area di ancoraggio.

Fare doppio clic sulla barra del titolo della finestra per riportarla nella precedente

posizione di ancoraggio.



3.4.1. Menu

3.4 Menu

3.4.1. Menu

Panoramica

In questa sezione vengono descritti i menu, dai quali è possibile accedere ai comandi

disponibili in RobotStudio Online .

Menu nella barra degli strumenti

Ciascun menu nella barra contiene comandi correlati al relativo argomento.

La barra contiene i seguenti menu:

• File

• Modifica

• Visualizza

• Vista robot

• Controller

• Programma

• Strumenti

• Finestra

•

Apertura di un menu nella barra dei menu

Per aprire un menu nella barra dei menu, procedere in uno dei seguenti modi:

Fare clic sul nome del menu.

Tenere premuto il tasto ALT e premere quello che corrisponde alla lettera sottolineata nel

nome del menu.

Esempio: tenendo premuto il tasto ALT e premendo F viene aperto il menu File.



3.4.1. Menu

Menu di scelta rapida

Oltre a quelli disponibili nella barra dei menu, RobotStudio Online è provvisto anche di menu

di scelta rapida che contengono i comandi di utilizzo più comuni per un oggetto.

Ciascun oggetto nell'area di lavoro che è correlato a dei comandi è dotato di un menu di scelta

rapida. I menu di scelta rapida sono sensibili al contesto e quindi il relativo contenuto dipende

dalla situazione in cui vengono aperti.

Apertura di un menu di scelta rapida

Per aprire un menu di scelta rapida per un oggetto, procedere in uno dei seguenti modi:

Fare clic con il pulsante destro del mouse sull'oggetto.

Selezionare l'oggetto e premere il tasto di scelta rapida sulla tastiera.

Nota: non tutte le tastiere sono dotate di un tasto di scelta rapida.



3.4.2. Menu File


Panoramica

Il menu File contiene i comandi per la gestione delle viste del robot.

Comandi nel menu File

Il menu File contiene i seguenti comandi:

Comando

Nuova vista robot

Apri vista robot

Chiudi vista robot

Salva vista robot

Descrizione

Apre la finestra di dialogo Nuova vista robot, dalla quale è

possibile creare nuove viste robot.

Per ulteriori informazioni, vedere Creazione di una nuova vista

robot a pagina 154 Creazione di una nuova vista robot.

Apre la finestra di dialogo Apri vista robot, dalla quale è

possibile individuare e aprire viste robot esistenti.

Per ulteriori informazioni, vedere Apertura di una vista robot a

pagina 157 Apertura di una vista robot.

Chiude la vista robot aperta.

Il comando Chiudi vista robot è disponibile solo quando una

vista robot è aperta.

Per ulteriori informazioni, vedere Chiusura di una vista robot a

pagina 159 Chiusura di una vista robot.

Salva le modifiche apportate alla vista robot.

Il comando Salva vista robot è disponibile solo quando la vista

robot aperta contiene modifiche non salvate.

Per ulteriori informazioni, vedere Salvataggio di una vista robot

a pagina 158 Salvataggio di una vista robot.

Salva vista robot con nome Salva la vista robot aperta come nuovo file. Questo comando

chiude anche la vista robot precedente senza salvare eventuali

modifiche. La nuova vista robot rimarrà aperta in


Per ulteriori informazioni, vedere Salvataggio di una vista robot

a pagina 158 Salvataggio di una vista robot.

Viste Robot recenti Visualizza un elenco di scelte rapide per le ultime viste robot che

sono state aperte.

Esci Chiude la vista robot aperta ed esce da RobotStudio Online .





Informazioni sulle viste robot a pagina 152 Informazioni sulle viste robot



3.4.3. Menu Modifica

3.4.3. Menu Modifica

Panoramica

Il menu Modifica contiene comandi per lavorare con il testo e gli oggetti. I comandi

disponibili dipendono dall’oggetto selezionato al momento dell’apertura del menu.

Comandi nel menu Modifica

Il menu Modifica contiene i seguenti comandi:

Comando

Annulla

Ripristina

Taglia

Copia

Incolla

Elimina

Rinomina

Descrizione

Annulla le ultime operazioni eseguite procedendo a ritroso con

un comando alla volta.

Non è possibile annullare tutte le operazioni.

Ripristina le ultime operazioni che sono state annullate.

Rimuove il testo o gli oggetti selezionati e li inserisce negli

Appunti.

Crea una copia del testo o degli oggetti selezionati e li inserisce

negli Appunti.

Incolla il testo o gli oggetti presenti negli Appunti nella posizione

del punto di inserimento.

Elimina il testo o l'oggetto selezionato.

Rinomina l'oggetto selezionato.



3.4.4. Menu Visualizza

3.4.4. Menu Visualizza

Panoramica

Il menu Visualizza contiene comandi per la personalizzazione di RobotStudio Online , come la

selezione delle finestre e delle barre degli strumenti da visualizzare.

Comandi nel menu Visualizza

Il menu Visualizza contiene i seguenti comandi:

Comando

Barre degli strumenti

Barra di stato

Stato controller

Esplora vista robot

Output

Modalità cartella di lavoro

Layout predefinito

Mostra pagina iniziale

Descrizione

Visualizza un elenco nel quale è possibile selezionare quali

barre degli strumenti visualizzare.

Quando è selezionato, viene visualizzata la barra di stato.

Quando è selezionato, viene visualizzata la finestra Stato

controller.

Quando è selezionato, viene visualizzata la finestra Esplora

vista robot.

Quando è selezionato, viene visualizzata la finestra Output.

Quando è selezionato, le finestre aperte vengono visualizzate

in modalità cartella di lavoro.

La modalità cartella di lavoro significa che è possibile spostarsi

tra le finestre nell'area di lavoro tramite schede, analogamente

ai fogli disponibili in Microsoft Excel.

Visualizza l'area di lavoro con il layout predefinito rimuovendo

qualsiasi eventuale personalizzazione.

Visualizza la pagina iniziale con le scelte rapide e i testi

introduttivi nell'area di lavoro.



3.4.5. Menu Vista robot

3.4.5. Menu Vista robot

Panoramica

Il menu Vista robot contiene comandi per gestire il contenuto della vista robot, come i

controller e i documenti.

Comandi nel menu Vista robot

Il menu Vista robot contiene i seguenti comandi:

Comando

Aggiungi controller

Aggiungi cartella

Aggiungi collegamento a

documento

Apri documento

Descrizione

Apre la finestra di dialogo Aggiungi controller , dalla quale è

possibile aggiungere controller alla vista robot.

Per ulteriori informazioni, vedere Aggiunta di un controller a una

vista robot a pagina 171 Aggiunta di un controller a una vista

robot.

Aggiunge una cartella di documenti alla vista robot.

Per ulteriori informazioni, vedere Documenti nelle viste robot a

pagina 160 Documenti nelle viste robot.

Apre una finestra di dialogo dalla quale è possibile selezionare

il documento da collegare alla vista robot.



Apre il documento selezionato.

Apri documento è disponibile solo quando è selezionato un

documento collegato.





3.4.6. Menu Controller


Panoramica

Il menu Controller contiene comandi per la gestione dei controller nella vista robot. Ad

esempio, i comandi per accedere alle configurazioni e agli eventi o gestire i backup.

I comandi nel menu Controller sono disponibili solo se in Esplora vista robot è selezionato

un controller. Inoltre, per essere disponibili, alcuni comandi hanno dei requisiti aggiuntivi,

come la selezione di un nodo specifico o l'accesso in scrittura sul controller.

Comandi nel menu Controller

Il menu Controller contiene i seguenti comandi:

Comando

Configurazione

Crea backup

Ripristina backup

Imposta data e ora

Riavvia

Eventi

Descrizione

Apre un nuovo menu con comandi per la gestione della

configurazione del robot. Per ulteriori informazioni, vedere

Comandi nel menu Configurazione a pagina 53 Comandi nel

menu Configurazione di seguito.

Apre una finestra di dialogo dalla quale è possibile creare un

backup del sistema del controller. Per ulteriori informazioni,

vedere Backup di un sistema a pagina 184 Backup di un

sistema.

Apre una finestra di dialogo dalla quale è possibile ripristinare

un sistema da un backup del sistema del controller. Per ulteriori

informazioni, vedere Ripristino di un sistema mediante un

backup a pagina 186 Ripristino da un backup.

Apre una finestra di dialogo dalla quale è possibile impostare la

data e l'ora del controller.

Per ulteriori informazioni, vedere Impostazione della data e ora

del controller a pagina 179 Impostazione della data e ora.

Apre una finestra di dialogo dalla quale è possibile riavviare il

controller. Per ulteriori informazioni, vedere Riavvio di un

controller a pagina 210 Riavvio di un controller.

Apre un nuovo menu con comandi per la registrazione degli

eventi del robot. Per ulteriori informazioni, vedere Comandi nel

menu Eventi a pagina 54 Comandi nel menu Eventidi seguito.




Comando

Sistema di I/O

Rilascia accesso in

scrittura

Richiedi accesso in

scrittura

Rinomina

Proprietà controller e

sistema

Avanzate

Descrizione

Apre un menu con comandi per lavorare con i segnali di I/O e

con le unità nel controller. Per ulteriori informazioni, vedere

Comandi nel menu Sistema di I/O a pagina 55 Comandi nel

menu Sistema di I/O.

Rilascia l'accesso in scrittura sul controller, dopodiché sarà

disponibile solo l'accesso in sola lettura.

Per ulteriori informazioni, vedere Informazioni sui diritti di

accesso a pagina 192 Informazioni sui diritti di accesso.

Richiede l'accesso in scrittura sul controller, in modo che sia

possibile utilizzarlo.

Una richiesta di accesso in scrittura viene concessa solo se

nessun altro utente dispone di tale diritto.

Per ulteriori informazioni, vedere Informazioni sui diritti di

accesso a pagina 192 Informazioni sui diritti di accesso.

Apre una finestra di dialogo dalla quale è possibile rinominare il

controller.

Apre una finestra di dialogo che visualizza le proprietà del

controller e del sistema. Per ulteriori informazioni, vedere

Visualizzazione delle proprietà del controller e del sistema a

pagina 178 Visualizzazione delle proprietà del controller e del

sistema.

Apre un nuovo menu con comandi per la gestione avanzata del

controller. Per ulteriori informazioni, vedere Comandi nel menu

Avanzate a pagina 55 Comandi nel menu Avanzatedi seguito.

Comandi nel menu Configurazione

Il menu Configurazione è un sottomenu del menu Controller. I comandi in questo menu sono

disponibili solo quando in Esplora vista robot è selezionato un nodo di configurazione.

Comando

Editor configurazione

Descrizione

Apre il file di configurazione selezionato tramite l’Editor


Per ulteriori informazioni, vedere Editor configurazione a pagina

80 Editor configurazione.




Comando

Descrizione

Carica parametri

Il comando apre la finestra di dialogo Carica parametri, dalla

quale è possibile caricare file di configurazione sul controller.

Per ulteriori informazioni, vedere Caricamento dei parametri di

sistema da file di configurazione a pagina 265 Caricamento dei

parametri di sistema da file di configurazione.

Salva parametri di sistema Salva l'argomento selezionato su un file nel PC.

Per ulteriori informazioni, vedere Salvataggio dei parametri di

sistema su file di configurazione a pagina 263 Salvataggio dei

parametri di sistema su file di configurazione.

Comandi nel menu Eventi

Il menu Eventi è un sottomenu del menu Controller e contiene i seguenti comandi:

Comando

Registratore eventi

Salva registrazione eventi

Cancella registrazione

eventi

Descrizione

Apre il Registratore eventi, nel quale è possibile registrare gli

eventi generati dal controller.

Per ulteriori informazioni, vedere Registratore eventi a pagina

94 Registratore eventi.

Salva la registrazione degli eventi per il controller selezionato

sotto forma di file di registro nel PC.

Il comando Salva registrazione eventi è disponibile solo se è

stata avviata una registrazione di eventi per il controller

selezionato.

Cancella la registrazione di eventi per il controller selezionato.

Il comando Cancella registrazione eventi è disponibile solo se è

stata avviata una registrazione di eventi per il controller

selezionato.




Comandi nel menu Sistema di I/O

Il menu Sistema di I/O è un sottomenu del menu Controller e contiene i seguenti comandi:

Comando

Input e output

Attiva unità

Disattiva unità

Modifica valore

Imposta su 1

Imposta su 0

Simulato

Visualizza

Descrizione

Apre la finestra I/O per il dispositivo selezionato. Questo comando è

disponibile solo quando è selezionato un dispositivo di I/O in Esplora

vista robot.

Per ulteriori informazioni, vedere Gestione dei segnali di input e

output a pagina 241 Gestione dei segnali di input e output.

Attiva l'unità di I/O selezionata in Esplora vista robot.

Disattiva l'unità di I/O selezionata in Esplora vista robot.

Apre una finestra di dialogo nella quale è possibile modificare i valori

analogici. Questo comando è disponibile solo quando è aperta una

finestra di I/O.

Imposta segnali digitali su 1. Questo comando è disponibile solo

quando è aperta una finestra di I/O.

Imposta segnali digitali su 0. Questo comando è disponibile solo

quando è aperta una finestra di I/O.

Consente di impostare un altro valore rispetto a quello effettivo a fini

di collaudo. Questo comando è disponibile solo quando è aperta una

finestra di I/O.

Consente di filtrare i segnali da visualizzare. Questo comando è

disponibile solo quando è aperta una finestra di I/O.

Comandi nel menu Avanzate

Il menu Avanzate è un sottomenu del menu Controller e contiene i seguenti comandi:

Comando

Imposta ID controller

Descrizione

Apre una finestra di dialogo dalla quale è possibile impostare l'ID del

controller.

Per ulteriori informazioni, vedere Impostazione dell’ID di un controller

a pagina 183 Impostazione dell’ID di un controller.




Comando

UAS Administration

Tool

Visualizzatore

autorizzazioni UAS

Accedere con un

nome utente diverso

Descrizione

Apre uno strumento per l’amministrazione del sistema di

autorizzazione degli utenti, che controlla i vari utenti che possono

accedere al controller. Per ulteriori informazioni, vedere Informazioni

sulle autorizzazioni degli utenti a pagina 197 Informazioni sulle

autorizzazioni degli utenti.

Apre una finestra in cui è possibile vedere il nome utente mediante il

quale è stato effettuato l'accesso e le autorizzazioni disponibili.

Apre una finestra di dialogo nella quale è possibile accedere al

controller con un nome utente diverso.



3.4.7. Menu Programma


Panoramica

Il menu Programma contiene comandi per la gestione dei programmi del robot, come il

caricamento e la modifica.

I comandi nel menu Programma sono disponibili solo quando in Esplora vista robot è

selezionato un nodo Task Rapid.

Comandi nel menu Programma

Il menu Programma contiene i seguenti comandi:

Comando

Editor di programma

Carica programma

Elimina programma

Salva programma con

nome

Nuovo modulo

Carica modulo

Salva modulo con nome

Attiva modifica

Descrizione

Apre il modulo selezionato nell’Editor di programma.

L'Editor di programma è disponibile solo quando è selezionato

un modulo o una routine in Esplora vista robot.

Per ulteriori informazioni, vedere Editor di programma a pagina

86 Finestra Editor di programma.


nel PC un programma da caricare nel nodo Task selezionato.

Elimina il programma nel nodo Task selezionato.

Apre una finestra di dialogo dalla quale è possibile salvare su un

file nel PC il programma presente nel nodo Task selezionato.

Per ulteriori informazioni, vedere Salvataggio di un programma

a pagina 234 Salvataggio di un programma.

Crea un nuovo modulo nel nodo Task selezionato.

Per ulteriori informazioni, vedere Aggiunta di un modulo a

pagina 225 Aggiunta di un nuovo modulo.


nel PC un modulo da caricare nel nodo Task selezionato.

Apre una finestra di dialogo dalla quale è possibile salvare il

modulo selezionato su un file nel PC.

Per ulteriori informazioni, vedere Salvataggio di un modulo a

pagina 235 Salvataggio di un modulo.

Rende modificabile il modulo selezionato. Il comando Attiva

modifica è disponibile solo quando si dispone dell'accesso in

scrittura sul controller e l'Editor di programma è aperto.




Applica modifiche

Reimposta modifiche

Mostra info parametri

Applica le modifiche eseguite al modulo selezionato. Questo

comando è disponibile solo quando sono state eseguite

modifiche nell'Editor di programma.

Reimposta le modifiche eseguite al modulo selezionato. Questo

comando è disponibile solo quando sono state eseguite

modifiche nell'Editor di programma.

Attiva una descrizione comando che visualizza informazioni sui

parametri relativi all'istruzione corrente nell'Editor di

programma. Questo comando è disponibile solo quando l'Editor

di programma è aperto.



3.4.8. Menu Strumenti

3.4.8. Menu Strumenti

Panoramica

Il menu Strumenti contiene comandi per accedere a strumenti per l’amministrazione dei

sistemi robotici sul computer e sui controller.

Comandi nel menu Strumenti

Il menu Strumenti contiene i seguenti comandi:

Comando

Generatore di sistema

Descrizione

Apre il Generatore di sistema, che è uno strumento per la

creazione e la gestione di sistemi di controller.

Per ulteriori informazioni, vedere Generatore di sistema a

pagina 72 Generatore di sistema.

Importa opzioni di sistema Apre la finestra di dialogo Importa opzioni di sistema, tramite

la quale è possibile copiare le opzioni di sistema dai dischi di

installazione al pool di supporti.

Per ulteriori informazioni, vedere Informazioni sul pool di

supporti a pagina 147 Informazioni sul pool di supporti.

Connetti a porta servizio

Finestra gestione file

Crea una vista robot e aggiunge il controller connesso alla porta

di servizio in un unico passaggio. Per ulteriori informazioni,

vedere Accesso a un controller da RobotStudioOnline a pagina

34 Accesso a un controller da RobotStudio Online .

Apre una finestra FTP per il trasferimento di file e cartelle tra

controller e il PC e le relative unità di rete connesse.



3.4.9. Menu Finestra

3.4.9. Menu Finestra

Panoramica

Il menu Finestra contiene comandi per la disposizione delle finestre nell’area di lavoro.

Comandi nel menu Finestra

Il menu Finestra contiene i seguenti comandi:

Comando

Sovrapponi

Affianca orizzontalmente

Affianca verticalmente

Descrizione

Visualizza tutte le finestre sovrapposte una all’altra.

Visualizza tutte le finestre una accanto all’altra in direzione

orizzontale.

Visualizza tutte le finestre una accanto all’altra in direzione

verticale.



3.4.10. Menu

3.4.10. Menu

Panoramica

Il menu contiene i comandi per l’apertura della Guida e informazioni sulla versione di


Comandi nel menu

Il menu contiene i seguenti comandi:

Comando

Sommario

Indice

Cerca

Informazioni su

Descrizione

Apre la Guida visualizzando il sommario dei contenuti.

Per ulteriori informazioni, vedere Guida all’utilizzo di

RobotStudioOnline a pagina 17 Guida all’uso di


Apre la Guida visualizzando l’indice per la ricerca dei contenuti.


RobotStudioOnline a pagina 17Guida all’uso di


Apre la Guida visualizzando la funzione di ricerca dei contenuti.


RobotStudioOnline a pagina 17 Guida all’uso di


Visualizza informazioni sulla versione di RobotStudio Online

installata nel computer.



3.5.1. Esplora vista robot

3.5 Esplora vista robot

3.5.1. Esplora vista robot

Panoramica

Esplora vista robot è lo strumento disponibile per l'accesso ai controller e ai documenti da

RobotStudio Online . Per ulteriori informazioni sulle viste robot, vedere Informazioni sulle viste

robot a pagina 152 Informazioni sulle viste robot.

Attività possibili in Esplora vista robot

Da Esplora vista robot è possibile accedere ai controller e ai documenti che sono connessi alla

vista robot. Ad esempio, è possibile visualizzare o lavorare con configurazioni di controller,

programmi di robot e messaggi di eventi.

Personalizzazione di Esplora vista robot

Per impostazione predefinita Esplora vista robot è ancorato al lato sinistro della finestra

principale di RobotStudio Online . È comunque possibile spostare o nascondere Esplora vista

robot. Per ulteriori informazioni, vedere Personalizzazione delle finestre ancorabili a pagina

42 Personalizzazione delle finestre ancorabili.

Visualizzazione di Esplora vista robot

Per visualizzare Esplora vista robot se è stato nascosto:

Nel menu Visualizza, selezionare Esplora vista robot.

Esplora vista robot viene visualizzato nella posizione attiva prima di essere nascosto.



3.5.2. Layout di Esplora vista robot



In questa sezione viene descritto il contenuto di Esplora vista robot.

Tramite Esplora vista robot è possibile esplorare e accedere a tutti i controller che sono stati

aggiunti alla vista robot. Per ulteriori informazioni sulle viste robot, vedere Informazioni sulle

viste robot a pagina 152 Informazioni sulle viste robot.

Struttura della vista robot

In Esplora vista robot, il contenuto della vista robot viene visualizzato sotto forma di struttura

gerarchica. I nodi nella struttura che contengono oggetti figli possono essere espansi e

compressi analogamente alla cartelle in Esplora risorse.

en0400000727

Nodi nella struttura della vista robot

Nella tabella seguente sono descritti i possibili nodi presenti nella struttura della vista robot.

Nodo

Vista robot

Descrizione

La radice della struttura della vista robot, il cui nome è uguale a quello

del file della vista robot. Per ulteriori informazioni, vedere Informazioni

sulle viste robot a pagina 152 Informazioni sulle viste robot.

xx0300000018




Controller

Contiene i controller che sono connessi alla vista robot.

xx0300000026

Controller

connesso

Rappresenta un controller con una connessione funzionante.

xx0300000027

Connessione al

controller in corso

Rappresenta un controller durante la connessione

xx0400000677

Controller

disconnesso

Rappresenta un controller la cui connessione è stata interrotta. Ciò

può essere causato dal relativo spegnimento o dalla disconnessione

dalla rete.

xx0300000028

Controller, non

collegatoa

Rappresenta un controller al quale non è stato eseguito l'accesso.

xx0400001199

Configurazione

Contiene i domini di configurazione. Vedere Configurazione dei

sistemi a pagina 249 Configurazione del sistema per ulteriori

informazioni sulle modalità di configurazione del sistema da


xx0300000029




Argomento

xx0300000030

Registratore eventi

Ciascun argomento del parametro è rappresentato da un nodo:

• Communication

• Controller

• I/IO

• Man-machine Communication

• Motion

Vedere Configurazione dei sistemi a pagina 249 Configurazione del

sistema per ulteriori informazioni sulle modalità di configurazione del

sistema da RobotStudio Online .

Tramite Registratore eventi è possibile visualizzare e salvare gli eventi

generati dal controller. Per ulteriori informazioni, vedere Gestione delle

registrazioni di eventi a pagina 267 Gestione delle registrazioni di

eventi.

xx0300000037


Rappresenta il sistema di I/O del controller, che è costituito dai bus e

dalle unità di I/O.

xx0300000434

Bus di I/O

Un bus di I/O è un connettore per una o più unità di I/O.

xx0300000433

Unità di I/O

Un'unità di I/O è una scheda, un pannello o qualsiasi altro dispositivo

dotato di porte tramite il quale vengono inviati i segnali di I/O.

xx0300000432

Task RAPID

Contiene i task attivi, o programmi, del controller. Per ulteriori

informazioni, vedere Programmazione di un robot a pagina 213

Programmazione del robot.

xx0300000031




Task

Un task è un programma del robot che viene eseguito autonomamente

o insieme ad altri programmi. Un programma è composto da un set di

moduli. Per ulteriori informazioni sulle parti di un programma, vedere

Programmazione di un robot a pagina 213 Programmazione del robot.

xx0300000032

Moduli

Un contenitore di moduli di programma o di moduli di sistema.

xx0300000431

Modulo di

programma

Un modulo di programma contiene un set di dichiarazioni di dati e

routine per uno specifico task. I moduli di programma contengono dati

specifici per il programma. Per ulteriori informazioni sulle parti di un

programma, vedere Programmazione di un robot a pagina 213


xx0300000430

Modulo di sistema

xx0300000428

Modulo

crittografato

Un modulo di sistema contiene un set di definizioni del tipo,

dichiarazioni di dati e routine. I moduli di sistema contengono dati che

vengono applicati al robot, indipendentemente dai moduli di

programma caricati. Per ulteriori informazioni sulle parti di un

programma, vedere Programmazione di un robot a pagina 213


Un modulo che viene bloccato per la modifica e la visualizzazione. Per

ulteriori informazioni sulle parti di un programma, vedere


xx

Modulo Nostepin

xx

Procedura

Un modulo che viene ignorato durante l'esecuzione passo passo. In

altre parole, tutte le istruzioni nel modulo vengono considerate come

una sola se il programma viene eseguito in modalità passo passo. Per



Una routine che non restituisce alcun valore. Le procedure vengono

utilizzate come sottoprogrammi. Per ulteriori informazioni sulle parti di

un programma, vedere Programmazione di un robot a pagina 213


xx0300000429




Funzione

Una routine che restituisce un valore di tipo specificato il quale viene

utilizzato come argomento di un’istruzione. Per ulteriori informazioni

sulle parti di un programma, vedere Programmazione di un robot a

pagina 213 Programmazione del robot.

xx0300000034

Trap

Una routine che fornisce un mezzo per rispondere agli interrupt. Per



xx0300000036

Cartella Documenti

Cartella dei collegamenti a documenti e file. Per ulteriori informazioni,

vedere Organizzazione dei collegamenti a documenti in cartelle a

pagina 161 Organizzazione dei collegamenti a documenti nelle viste

robot.

xx0300000039

Collegamento a

documento

Collegamento a un documento. L'icona del documento è uguale a

quella di Windows per i file di tipo documento. Per ulteriori

informazioni, vedere Documenti nelle viste robot a pagina 160

Documenti nelle viste robot.

xx0300000038



3.6.1. Finestra Stato controller

3.6 Finestra Stato controller

3.6.1. Finestra Stato controller

Panoramica

Lo stato operativo dei controller nella vista robot è visualizzato nella finestra Stato controller.

La finestra è ancorabile, ovvero è possibile personalizzare il relativo aspetto, ad esempio, la

dimensione e la posizione.

Visualizzazione della finestra Stato controller

Per visualizzare la finestra Stato controller se è stata nascosta:

Nel menu Visualizza, selezionare Stato controller.

Viene visualizzata la finestra Stato controller nella posizione attiva prima di essere

nascosta.


Layout della finestra Stato controller a pagina 69 Layout della finestra Stato controller

Visualizzazione dello stato del controller a pagina 176 Visualizzazione di informazioni di

stato sul controller

Personalizzazione delle finestre ancorabili a pagina 42 Personalizzazione delle finestre

ancorabili



3.6.2. Layout della finestra Stato controller


Finestra Stato controller

La finestra Stato controller visualizza lo stato operativo dei controller presenti nella vista

robot.

en0400000922

Componenti

1. Colonna Nome sistema

Questa colonna visualizza il nome del sistema in esecuzione nel controller.

2. Colonna Nome controller

Questa colonna visualizza il nome del controller.

3. Colonna Stato controller

Questa colonna visualizza lo stato del controller:

Quando lo stato del

controller è...

Inizializzazione

Motori disinseriti

Motori inseriti

Arresto per protezione

Arresto di emergenza

il robot è...

in fase di avviamento. Quando è stato avviato passerà allo stato

Motori disinseriti.

in uno stato di attesa nel quale i motori del robot non sono

alimentati. Prima di muovere il robot lo stato deve passare a

Motori inseriti.

pronto per essere mosso manualmente o tramite l'esecuzione

di programmi.

arrestato perché la catena di funzionamento di sicurezza è

aperta. Ad esempio, uno sportello della cella del robot potrebbe

essere aperto.

arrestato perché è stato attivato l'arresto di emergenza.







Attesa accensione motori

dopo arresto di emergenza

Errore di sistema

pronto per uscire dallo stato di arresto di emergenza. L’arresto

di emergenza non è più attivato, ma la transizione di stato non

è ancora stata confermata.

in uno stato di errore di sistema. È necessario un avvio a caldo.

4. Colonna Stato esecuzione programma

Questa colonna indica se il robot sta eseguendo o meno un programma:



In esecuzione

Pronto

Arrestato

Non inizializzato

il robot...

sta eseguendo un programma.

contiene un programma caricato ed è pronto per eseguirlo dopo

l'impostazione di un PP (punto di avvio nel programma).

contiene un programma caricato, con un PP ed è pronto per

eseguirlo.

non ha inizializzato la memoria di programma. Ciò indica una

condizione di errore.

5. Colonna Modalità operativa

Questa colonna visualizza la modalità operativa del controller.

Quando la modalità

del controller è...

Inizializzazione

Auto


in fase di avviamento. Passerà nella modalità selezionata sugli

armadietti dei controller quando viene avviato.

pronto per eseguire i programmi in produzione.

In modalità Auto è possibile ottenere accesso in scrittura remoto

al controller, necessario per poter modificare programmi,

configurazioni e altri elementi tramite RobotStudio Install .




Quando la modalità

del controller è...



in grado di muoversi solo se il dispositivo di attivazione sull'unità

FlexPendant è attivato. Inoltre, in modalità manuale il robot può

essere spostato solamente a una velocità ridotta.

In modalità manuale non è possibile ottenere accesso in

scrittura remoto al controller, a meno che non sia configurato a

tal scopo e l'accesso in scrittura remoto non venga concesso

dall'unità FlexPendant.

Velocità massima manuale in grado di muoversi solo se il dispositivo di attivazione sull'unità

FlexPendant è attivato.

In modalità manuale non è possibile ottenere accesso in

scrittura remoto al controller, a meno che non sia configurato a

tal scopo e l'accesso in scrittura remoto non venga concesso

dall'unità FlexPendant.

Attesa di conferma in corso prossimo a entrare in modalità Auto, ma la transizione di

modalità non è ancora stata confermata.

6. Colonna Accesso effettuato con il nome

Questa colonna visualizza il nome utente mediante il quale è stato eseguito l'accesso dal

PC al controller. Per ulteriori informazioni, vedere Informazioni sulle autorizzazioni degli

utenti a pagina 197 Informazioni sulle autorizzazioni degli utenti.

7. Colonna Accesso in scrittura

Questa colonna visualizza chi dispone dell'accesso in scrittura sul controller o se questo è

disponibile. Per ulteriori informazioni sull'accesso in scrittura, vedere Informazioni sui

diritti di accesso a pagina 192 Informazioni sui diritti di accesso.


Visualizzazione dello stato del controller a pagina 176 Visualizzazione di informazioni di

stato sul controller

Personalizzazione delle finestre ancorabili a pagina 42 Personalizzazione delle finestre

ancorabili



3.7.1. Generatore di sistema

3.7 Generatore di sistema

3.7.1. Generatore di sistema

Panoramica

Generatore di sistema è lo strumento per la creazione e la modifica di sistemi. È anche

possibile utilizzare il Generatore di sistema per scaricare sistemi dal PC al controller.

In questa sezione viene descritto il Generatore di sistema, mentre per informazioni

sull'utilizzo dei sistemi tramite il Generatore di sistema, vedere il capitolo Amministrazione

dei sistemi a pagina 109 Amministrazione dei sistemi.

Avvio del Generatore di sistema

Per avviare il Generatore di sistema:

Nel menu Strumentifare clic su Generatore di sistema.

Chiusura del Generatore di sistema

Per chiudere il Generatore di sistema:

Nella finestra principale del Generatore di sistema, fare clic su Chiudi. È anche possibile

fare clic sul pulsante Chiudi nella barra del titolo del Generatore di sistema.


Layout della finestra principale del Generatore di sistema a pagina 73 Layout della finestra

principale del Generatore di sistema



3.7.2. Layout della finestra principale del Generatore di sistema


Finestra principale del Generatore di sistema

Nella finestra principale del Generatore di sistema è possibile selezionare i sistemi con cui

lavorare e le operazioni da svolgere. Da qui è anche possibile visualizzare e creare

informazioni sui sistemi.

en0300000080

Componenti della finestra principale del Generatore di sistema

1. Elenco Directory di sistema

Qui è possibile selezionare la cartella per i sistemi.

2. Pulsante Sfoglia

Questo è il pulsante contrassegnato con tre punti che apre una finestra di dialogo dalla

quale è possibile selezionare la directory di sistema in alternativa alla digitazione manuale

del percorso.

3. Elenco Sistemi, situato sotto l'elenco Directory di sistema

Qui vengono elencati tutti i sistemi presenti nella cartella selezionata ed è possibile

selezionare quello con cui lavorare.




4. Casella Proprietà sistema

Qui vengono visualizzate informazioni sul sistema selezionato, come il numero di

versione e di serie.

5. Casella Commenti

Qui è possibile visualizzare, creare e modificare commenti relativi a un sistema. Per

ulteriori informazioni, vedere Utilizzo dei commenti a pagina 113 Utilizzo dei commenti

sul sistema.

6. Pulsante Salva

Questo pulsante salva le modifiche ai commenti sul sistema.

7. Pulsante Crea nuovo

Questo pulsante avvia la procedura guidata Crea nuovo sistema. Per ulteriori

informazioni, vedere Creazione di un nuovo sistema a pagina 114 Creazione di un nuovo

sistema.

8. Pulsante Modifica

Questo pulsante avvia la procedura guidata Modifica sistema per il sistema selezionato.

Per ulteriori informazioni, vedere Modifica di un sistema a pagina 129 Modifica del

sistema.

9. Pulsante Copia

Questo pulsante apre una finestra di dialogo dalla quale è possibile creare una copia del

sistema selezionato. Per ulteriori informazioni, vedere Copia di un sistema a pagina

128Copia del sistema.

10. Pulsante Carica sistema

Questo pulsante apre una finestra di dialogo dalla quale è possibile caricare il sistema

selezionato su un controller. Per ulteriori informazioni, vedere Caricamento di un sistema

su un controller a pagina 143 Caricamento di un sistema su un controller.

11. Pulsante Supporto di avvio

Questo pulsante avvia una procedura guidata per la creazione di un supporto di avvio,

come ad esempio, dischetti di sistema o pacchetti di sistema. Per ulteriori informazioni,

vedere Creazione di supporti di avvio a pagina 145 Creazione di supporti di avvio.

12. Pulsante Elimina

Questo pulsante elimina il sistema selezionato.




13. Pulsante Chiudi

Questo pulsante chiude il Generatore di sistema.



3.8.1. Finestra Gestione file

3.8 Finestra Gestione file


Panoramica

Questa sezione descrive la finestra Gestione file, che viene utilizzata per il trasferimento di

file e cartelle tra il PC e i controller collegati.

Controller disponibili

Tutti i controller presenti nella stessa rete del PC sono disponibili nell’elenco dei controller

della finestra Gestione file, compresi quelli collegati attraverso la porta di servizio. Per

trasferire i file su un controller o per esplorare la struttura dei file, è tuttavia necessario avere

eseguito l'accesso in qualità di utente con autorizzazioni UAS appropriate. Per ulteriori

informazioni sulle autorizzazioni UAS, vedere Informazioni sulle autorizzazioni degli utenti

a pagina 197 Informazioni sull’autorizzazione degli utenti.

Comandi di Gestione dei file

I comandi della finestra Gestione file sono accessibili attraverso il menu di scelta rapida o

tramite i seguenti tasti di scelta rapida:

Comando

Apri file

Selezione della cartella

Livello superiore

Cambia evidenziazione tra controlli ed

elenchi

Seleziona tutti gli elementi nella cartella

corrente

Taglia gli elementi selezionati

Copia gli elementi selezionati

Incolla gli elementi copiati o tagliati

Elimina gli elementi selezionati

Rinomina l’elemento selezionato

Tasti di scelta rapida

Enter

Enter

Backspace

Tab o Shift+Tab

Ctrl+a

Ctrl+x

Ctrl+c

Ctrl+v

Delete

F2




Comando

Aggiorna l’elenco delle cartelle

Tasti di scelta rapida

F5

Apertura della finestra Gestione file

Per aprire la finestra Gestione file:

1. Nel menu Strumenti, fare clic su Finestra Gestione file.


Layout della finestra Gestione file a pagina 78 Layout della finestra Gestione file

Trasferimento di dati tra il PC e un controller a pagina 188 Trasferimento di dati tra il PC e

un controller

Organizzazione dei file nel controller a pagina 190 Organizzazione dei file nel controller



3.8.2. Layout della finestra Gestione file


Finestra Gestione file

La finestra Gestione file viene utilizzata per trasferire file e cartelle tra il PC e i controller:

en0400001196

Componenti

Componente Descrizione

1. Casella percorso del PC

Questa casella visualizza il percorso della cartella sul PC per il

trasferimento di file da e verso il controller.

2. Pulsante Livello superiore

Questo pulsante porta al livello precedente nel percorso corrente del PC.




Componente Descrizione

3. Elenco contenuto del PC

Questo elenco visualizza i file e le cartelle presenti nel percorso corrente del

PC.

4. Casella percorso del controller

Questa casella visualizza il percorso della cartella sul controller per il

trasferimento di file da e verso il PC. Se non è selezionato alcun controller

la casella è vuota.

5. Pulsante Livello superiore

Questo pulsante porta al livello precedente nel percorso corrente del

controller.

6. Elenco contenuto del controller

Questo elenco visualizza i file e le cartelle presenti nel percorso corrente del

controller.

7. Pulsante Chiudi

Questo pulsante chiude la finestra Gestione file.



3.9.1. Editor configurazione

3.9 Finestra di configurazione


Panoramica

Dall'Editor configurazione è possibile visualizzare e modificare i parametri di sistema di uno

specifico argomento in un controller.

Editor istanza

L'Editor istanza è un editor complementare tramite il quale è possibile modificare i dettagli

dell'istanza di un tipo (una riga nell'elenco delle istanze dell'Editor configurazione). L'Editor

istanza viene aperto dall'Editor configurazione e visualizza il valore corrente, limiti e

restrizioni per ciascun parametro dell'istanza.

Attività possibili con l'Editor configurazione

Tramite l'Editor configurazione, compreso l'Editor istanza, è possibile svolgere le seguenti

operazioni:

• visualizzare tipi, istanze e parametri

• modificare istanze e parametri

• copiare e incollare istanze all'interno di un argomento

• aggiungere ed eliminare istanze

Comunicazione con il controller

L'Editor configurazione è in grado di comunicare direttamente con il controller. Questo

significa che le modifiche eseguite vengono applicate al controller non appena il comando è

stato completato.

Apertura dell’Editor configurazione

Per aprire un argomento di configurazione nell'Editor configurazione:

1. In Esplora vista robot, accedere all'argomento con cui lavorare tramite i nodi

Controllere Configurazione.

2. Fare doppio clic sull'argomento per aprirlo nell'Editor configurazione.




Se vengono aperti più argomenti, ciascuno sarà aperto in una finestra separata dell'Editor


Apertura dell’Editor istanza

Per aprire un'istanza nell'Editor istanza:

1. Aprire l'argomento dell'istanza nell'Editor configurazione:

2. Nell' Editor configurazione, fare doppio clic sulla riga dell'istanza da modificare.

Chiusura degli editor

Per chiudere l'Editor configurazione e l'Editor istanza:

1. Nella barra del titolo dell'Editor, fare clic sul pulsante Chiudi.


Configurazione dei sistemi a pagina 249 Configurazione dei sistemi

Informazioni sulle configurazioni a pagina 251 I nformazioni sulle configurazioni

Layout dell’Editor configurazione a pagina 82 Layout dell’Editor configurazione

Layout dell’Editor istanza a pagina 84 Layout dell’Editor istanza



3.9.2. Layout dell’Editor configurazione


Editor configurazione

Nell’Editor configurazione vengono visualizzati e gestiti i parametri di sistema nel database

di configurazione del controller.

en0400000838

Componenti dell’Editor configurazione

1. Elenco Nome tipo

Questo elenco visualizza tutti i tipi di configurazioni disponibili per l’argomento

selezionato.

L'elenco dei tipi è statico, ovvero non è possibile aggiungere, eliminare o rinominare tipi.

2. Elenco Istanza

Questo elenco visualizza tutti i parametri di sistema del tipo selezionato nell'elenco Nome

tipo.

Ciascuna riga nell'elenco è un'istanza del tipo di parametro di sistema.

Le colonne visualizzano ciascun parametro specifico e il relativo valore per ciascuna

istanza del tipo di parametro.




Icone di parametro

Di seguito sono fornite le descrizioni delle icone presenti nell’editor:

Icona

Descrizione

Parametro modificabile

xx

Parametro non applicabile per questa istanza e quindi non

modificabile.

xx

Parametro a sola lettura.

xx



Informazioni sulle configurazioni a pagina 251 Informazioni sulle configurazioni

Editor configurazione a pagina 80 Editor configurazione




3.9.3. Layout dell’Editor istanza



L'Editor istanza è un editor complementare dell'Editor configurazione tramite il quale è

possibile modificare i dettagli dell'istanza di un tipo (una riga nell'Editor configurazione) e

viene aperto dall'Editor configurazione.

en0400000839

Layout dell’Editor istanza

1. Elenco Parametro

Questo elenco visualizza i parametri e il relativo valore per l'istanza aperta.

2. Casella Valore

Questa casella visualizza il tipo di parametro e il relativo valore.

3. Casella Restrizione

Questa casella visualizza le restrizioni per il parametro.

Le restrizioni devono essere soddisfatte per aggiornare il database del controller.

4. Casella Limiti

Questa casella di gruppo visualizza i limiti per il parametro.




Icone di parametro

Di seguito sono fornite le descrizioni delle icone presenti nell’editor:

Icona

Descrizione

Parametro modificabile

xx

Parametro non applicabile per questa istanza e quindi non

modificabile.

xx

Parametro a sola lettura.

xx








3.10.1. Editor di programma

3.10 Editor di programma


Panoramica

Tramite l'Editor di programma è possibile visualizzare e modificare i programmi caricati

nella memoria di programma dei controller.

In questa sezione viene descritto l'Editor di programma. Informazioni dettagliate sulla

programmazione del robot sono disponibili nel capitolo Programmazione di un robot a

pagina 213 Programmazione di un robot e nel Manuale di riferimento RAPID.

Funzioni di programmazione

L'Editor di programma dispone delle seguenti funzioni per agevolare la programmazione del

robot.

Funzione

Colorazione della sintassi

Informazioni sui parametri

Testo automatico

Descrizione

Ciascuna parte del codice viene scritta con un colore specifico

a seconda della relativa funzione sintattica in RAPID.

Visualizza i parametri disponibili in una descrizione per ciascun

comando RAPID digitato.

Suggerisce una parola RAPID completa in base ai primi

caratteri digitati.

Apertura di una finestra dell’Editor di programma

Per aprire una finestra dell'Editor di programma:

1. In Esplora vista robot, accedere al modulo con cui lavorare tramite i nodi Controller,

Task Rapid e Programma.

2. Fare doppio clic sul modulo o espandere il modulo e fare doppio clic su una routine

all'interno del modulo.

Fare doppio clic su...

modulo

per aprire la finestra dell’Editor di programma...

all’inizio del modulo.




routine all’interno di un

modulo

alla prima riga di tale routine.

Se vengono aperti più moduli alla volta, ciascuno viene aperto in una finestra dell'Editor

di programma separata.

Chiusura di una finestra dell’Editor di programma

Per chiudere una finestra dell'Editor di programma:

Fare clic sul pulsante Chiudinell'angolo superiore destro della finestra.


Layout della finestra dell’Editor di programma a pagina 88 Layout dell’Editor di programma

Programmazione di un robot a pagina 213 Programmazione di un robot

Informazioni sui diritti di accesso a pagina 192 Informazioni sui diritti di accesso



3.10.2. Layout della finestra dell’Editor di programma


Panoramica

Tramite l'Editor di programma è possibile lavorare con i moduli che sono caricati nella

memoria di programma dei controller. La finestra dell'Editor di programma visualizza il

codice sorgente del modulo sotto forma di testo.

Oltre all'Editor di programma, che è situato nell'area di lavoro, anche altri componenti della

finestra principale di RobotStudio Online visualizzano informazioni pertinenti:

• La scheda RAPIDnella finestra Outputvisualizza messaggi generati dal controller

relativamente al programma in fase di modifica.

• La barra di statonella parte inferiore della finestra di RobotStudio Online visualizza il

numero di riga e di colonna in cui si trova il punto di inserimento durante la modifica

dei programmi tramite l'Editor di programma.

en0400000840

Componenti dell’Editor di programma

1. Barra del titolo

Qui è possibile identificare il modulo. Viene anche indicato se il modulo è aperto in sola

lettura.

Quando una finestra dell'Editor di programma è ingrandita a tutto schermo, queste

informazioni sono visualizzate nella barra del titolo di RobotStudio Online .




2. Finestra dell’ Editor di programma

Questa è l'area di lavoro dell'Editor di programma nella quale viene visualizzato il codice

del modulo.

I colori di sfondo della finestra variano a seconda dei vari stati:

Il colore

Grigio scuro

Grigio chiaro

Bianco

significa che

Il modulo è a sola lettura perché non si dispone dell'accesso

in scrittura sul controller.

È disponibile l'accesso in scrittura, ma il modulo è bloccato

per la modifica. Per modificare il modulo, fare clic su Attiva

modifica.

Il modulo può essere modificato.

3. Codice sorgente RAPID

Questo è il contenuto del modulo, il codice sorgente del programma RAPID. Per

informazioni dettagliate sui programmi RAPID, vedere il Manuale di riferimento RAPID.

Il contenuto presente nell'editor è contrassegnato con colori diversi, basati sulla sintassi

RAPID. Per ulteriori informazioni, vedere Colorazione della sintassi a pagina 223 Colori

della sintassi.

4. Pulsante Attiva modifica

Questo pulsante rende il modulo modificabile se si dispone dell'accesso in scrittura sul

controller.

5. Pulsante Applica modifiche

Tramite questo pulsante è possibile applicare le modifiche eseguite nell'Editor di

programma al modulo nella memoria di programma del controller.

6. Pulsante Reimposta modifiche

Tramite questo pulsante è possibile reimpostare tutte le modifiche eseguite dopo l'ultima

applicazione di modifiche.





3.11.1. Finestra Sistema di I/O

3.11 Finestra Sistema di I/O


Panoramica

In questa sezione viene descritta la finestra del sistema di I/O, tramite la quale è possibile

visualizzare e impostare i segnali di input e output.

Limitazione

Tramite il sistema di I/O è possibile lavorare con segnali che sono già stati definiti nella

configurazione del robot. Per informazioni sulla definizione e la configurazione dei segnali

di I/O, vedere Configurazione dei sistemi a pagina 249 Configurazione dei sistemie il

Manuale tecnico di riferimento - Parametri di sistema.

Apertura del sistema di I/O

Per aprire il sistema di I/O:

1. Nella vista robot, espandere il nodo del controller e selezionare uno dei nodi del sistema

di I/O.

Per visualizzare

Tutti i segnali

Selezionare questo nodo


Tutti i segnali su uno

specifico bus di I/O

xx0300000434

Il nodo relativo al bus

Tutti i segnali su una

specifica unità di I/O

xx0300000433

Il nodo relativo all'unità

xx0300000432




2. Nel menu Controller, puntare su Sistema di I/Oe selezionare Input e output. È anche

possibile fare doppio clic sul nodo per aprirlo nella finestra di I/O.


Layout della finestra Sistema di I/O a pagina 92 Layout della finestra Sistema di I/O

Gestione dei segnali di input e output a pagina 241 Gestione dei segnali di input e output



3.11.2. Layout della finestra Sistema di I/O


Finestra Sistema di I/O

Dal sistema di I/O è possibile visualizzare e impostare i segnali di input e output.

en0400000840

Componenti

1. Colonna Nome

Questa colonna visualizza il nome del segnale. Il nome viene impostato tramite la

configurazione dell'unità di I/O e non può essere modificato dal sistema di I/O.

2. Colonna Tipo

Questa colonna visualizza il tipo di segnale mediante una delle abbreviazioni illustrate di

seguito. Il tipo di segnale viene impostato tramite la configurazione dell'unità di I/O e non

può essere modificato dal sistema di I/O.

Abbreviazione

DI

DO

AI

AO

GI

GO

Descrizione

Segnale di input digitale

Segnale di output digitale

Segnale di input analogico

Segnale di output analogico

Gruppo di segnali che operano come unico segnale di input

Gruppo di segnali che operano come unico segnale di output




3. Colonna Valore

Questa colonna visualizza il valore del segnale. Il valore può essere modificato facendo

doppio clic sulla riga del segnale.

4. Colonna Stato logico

Questa colonna indica se il segnale è simulato o meno. Quando un segnale è simulato, è

possibile specificare un valore che ridefinisce quello effettivo. È possibile modificare lo

stato logico attivando o disattivando la simulazione dal sistema di I/O.

5. Colonna Unità

Questa colonna visualizza l'unità di I/O alla quale appartiene il segnale. L'impostazione

viene eseguita tramite la configurazione dell'unità di I/O e non può essere modificata dal

sistema di I/O.

6. Colonna Bus

Questa colonna visualizza l'unità di I/O alla quale appartiene il segnale. L'impostazione

viene eseguita tramite la configurazione del bus di I/O e non può essere modificata dal

sistema di I/O.



3.12.1. Registratore eventi

3.12 Registratore eventi


Panoramica

Tramite il registratore eventi è possibile visualizzare e salvare gli eventi generati dai

controller nella vista robot. È possibile avviare il registratore eventi per ciascun controller.

Che cosa è una registrazione di eventi

Una registrazione di eventi è costituita da un elenco di eventi copiati dai registri degli eventi

del controller. Il registratore eventi è però in grado di conservare un numero illimitato di

eventi, diversamente dai registri degli eventi del controller nei quali gli eventi più vecchi

vengono eliminati per fare spazio a quelli nuovi.

Eventuali modifiche alla registrazione degli eventi non modificheranno il registro degli

eventi del controller, in quanto la registrazione è di fatto una copia.

Attività possibili con il registratore eventi

Tramite il registratore eventi è possibile:

• Visualizzare gli eventi registrati da un controller.

• Salvare la registrazione di eventi come file di registro sul computer.

• Filtrare gli eventi da registrare.

• Ordinare gli eventi registrati.

• Cancellare la registrazione di eventi.

Avvio del registratore eventi

Per avviare il registratore eventi:

1. In Esplora vista robot, selezionare il sistema per il quale registrare gli eventi.

2. Nel menu Controller, puntare su Eventie fare clic su Registratore eventi.

Il registratore eventi viene avviato. Per ulteriori informazioni su filtro, salvataggio e su

altri modi per gestire la registrazione, vedere Informazioni sulle registrazioni di eventi a

pagina 267 Gestione delle registrazioni di eventi.




Chiusura del registratore eventi

Per chiudere il registratore eventi:

Fare clic sul pulsante Chiudi nell’angolo superiore destro della finestra Registratore

eventi.

Se la registrazione di eventi contiene modifiche non salvate, verrà richiesto se si desidera

salvarle prima di chiudere la finestra.


Informazioni sulle registrazioni di eventi a pagina 267 Gestione delle registrazioni di eventi

Che cosa è un evento a pagina 269 Che cosa è un evento



3.12.2. Layout della finestra Registratore eventi


Panoramica

Quando viene avviato il Registratore eventi, la relativa finestra viene situata nell’area di

lavoro di RobotStudio Online .

en0400000842

Componenti

1. Elenco Visualizza categoria

Questo elenco contiene le varie categorie di eventi che è possibile scegliere di

visualizzare. La categoria predefinita Comuneinclude tutte le categorie.

2. Pulsante Avvia

Questo pulsante avvia la registrazione degli eventi, se è stata interrotta. La registrazione

viene avviata automaticamente all'apertura del Registratore eventi.

3. Pulsante Arresta

Questo pulsante arresta la registrazione degli eventi.




4. Casella di controllo Con cronologia

Questa casella di controllo determina se nella registrazione devono essere inclusi gli

eventi precedenti del controller.

5. Elenco Categoria selezionata

Se la casella di controllo Con cronologia è selezionata, questa casella consente di

selezionare la categoria di eventi precedenti da includere nella registrazione.

6. Pulsante Salva

Questo pulsante salva la registrazione di eventi su un file di registro nel computer.

7. Pulsante Cancella

Questo pulsante cancella la registrazione di eventi corrente sul computer. Gli eventi

rimarranno comunque nel file di registro del controller.

8. Casella Informazioni evento

Questa casella visualizza una descrizione dell'evento selezionato nell'elenco.

9. Elenco Evento

Questo elenco visualizza tutti gli eventi registrati. Per informazioni sulle colonne presenti

nell'elenco degli eventi, vedere Che cosa è un evento a pagina 269 Che cosa è un

evento.



3.13.1. Finestra Output

3.13 Finestra Output


Panoramica

La finestra Output contiene due schede:

• La scheda Output che visualizza informazioni sui controller.

• La scheda RAPID che visualizza informazioni specifiche sulla programmazione

RAPID.

Scheda Output

La scheda Output visualizza le seguenti informazioni:

• Modifiche nella connessione del controller.

• Modifiche nell'accesso in scrittura ai controller.

• Avanzamento delle operazioni di backup e ripristino dei controller.

Scheda RAPID

La scheda RAPID visualizza le seguenti informazioni:

• Errori di semantica e di sintassi durante il caricamento dei programmi o l'applicazione

di modifiche.

• Informazioni sulle modifiche con i programmi RAPID.

Personalizzazione della finestra Output

Per impostazione predefinita la finestra Output è ancorata alla parte inferiore della finestra

principale di RobotStudio Online . È comunque possibile spostare o nascondere la finestra

Output. Per ulteriori informazioni, vedere Personalizzazione delle finestre ancorabili a

pagina 42 Personalizzazione delle finestre ancorabili.




Visualizzazione della finestra Output

Per visualizzare la finestra Output se è stata nascosta:

1. Nel menu Visualizza, selezionare Output.

La finestra Output viene visualizzata nella posizione attiva quando è stata chiusa.



3.13.2. Layout della finestra Output

3.13.2. Layout della finestra Output

Finestra Output

La finestra Output visualizza informazioni sui controller e sui programmi RAPID in uso.

en0300000071

Componenti

1. Scheda Output

Questa scheda visualizza informazioni sui controller presenti nella vista robot. Per

informazioni dettagliate, vedere Finestra Output a pagina 98 Finestra Output.

2. Scheda RAPID

Questa scheda visualizza messaggi di errore e altre informazioni relative ai programmi del

robot caricati nell’editor di programma. Per informazioni dettagliate, vedere Finestra

Output a pagina 98 Finestra Output.



3.14.1. UAS Administration Tool

3.14 UAS Administration Tool


Panoramica

Tramite UAS Administration Tool è possibile impostare le autorizzazioni di accesso al

controller per utenti e gruppi. Per informazioni dettagliate sulle modalità di gestione di

autorizzazioni, gruppi e utenti tramite il sistema UAS, vedere Informazioni sulle

autorizzazioni degli utenti a pagina 197 Informazioni sulle autorizzazioni degli utenti.

Prerequisiti

Per aprire UAS Administration Tool è necessario disporre dell'accesso in lettura e scrittura al

controller. È anche necessario avere eseguito l'accesso al controller in qualità di utente che

dispone di una delle autorizzazioni UAS_FULL_ACCESSo UAS_UAS_ADMINISTRATION.

Apertura di UAS Administration Tool

Per aprire UAS Administration Tool:

1. In Esplora vista robot, selezionare il controller sul quale impostare le autorizzazioni.

2. Nel menu Controller, puntare su Avanzatee selezionare UAS Administration Tool.

Viene aperto UAS Administration Tool. Per informazioni dettagliate sull'assegnazione di

utenti e gruppi e sull'impostazione delle autorizzazioni per i gruppi, vedere

Amministrazione degli utenti a pagina 200 Amministrazione degli utentie

Amministrazione di gruppi e autorizzazioni a pagina 204 Amministrazione di gruppi e

autorizzazioni rispettivamente.




Layout di UAS Administration Tool

Lo strumento è provvisto di tre schede:

• La scheda Utenti, per l'impostazione degli utenti che avranno accesso al controller.

Qui è anche possibile impostare l'appartenenza ai gruppi di ciascun utente. Vedere

Layout della scheda Utenti a pagina 103 Layout della scheda Utenti.

• La scheda Gruppi, per l'impostazione delle autorizzazioni di accesso ai gruppi.

Vedere Layout della scheda Gruppi a pagina 105 Layout della scheda Gruppi.

• La scheda Riepilogo autorizzazioni, per la visualizzazione delle autorizzazioni

disponibili per il controller. Vedere Scheda Riepilogo autorizzazioni a pagina 107

Scheda Riepilogo autorizzazioni.



3.14.2. Layout della scheda Utenti


Scheda Utenti

Tramite la scheda Utenti è possibile stabilire quali utenti saranno in grado di accedere al

controller e i relativi gruppi di appartenenza.

en0400001104

Componenti della scheda Utenti

1. Elenco Utenti per questo controller. Mostra gli account utente definiti in questo

controller. L'elenco è composto da due colonne.

Colonna

Utente

Stato

Descrizione

Il nome dell’account utente.

Indica se l'account è attivato o disattivato. Quando è disattivato, non

è possibile accedere tramite questo account.

2. Pulsante Aggiungi. Apre una finestra di dialogo per aggiungere nuovi utenti. Per

istruzioni, vedere Amministrazione degli utenti a pagina 200 Amministrazione degli

utenti.




3. Pulsante Modifica. Apre una finestra di dialogo che consente di modificare il nome di

accesso e la password dell’utente. Per istruzioni, vedere Amministrazione degli utenti a

pagina 200 Amministrazione degli utenti.

4. Pulsante Rimuovi. Rimuove l’account utente selezionato dal controller. Per istruzioni,

vedere Amministrazione degli utenti a pagina 200 Amministrazione degli utenti.

5. Pulsante Attiva/Disattiva. Modifica lo stato dell’account utente. Per istruzioni, vedere

Amministrazione degli utenti a pagina 200 Amministrazione degli utenti.

6. Elenco Appartenenza a gruppo. Indica i gruppi dei quali l'utente è membro. Per ulteriori

informazioni sulla relazione tra gruppi e autorizzazioni degli utenti, vedere Informazioni

sulle autorizzazioni degli utenti a pagina 197 Informazioni sulle autorizzazioni degli

utenti.

Per modificare l'appartenenza a un gruppo, selezionare o deselezionare la casella di

controllo che precede il nome del gruppo. Per ulteriori informazioni, vedere

Amministrazione degli utenti a pagina 200 Amministrazione degli utenti.

7. Pulsante Importa utenti. Consente di importare gli account utente da un file. Per

istruzioni, vedere Amministrazione degli utenti a pagina 200 Amministrazione degli

utenti.

8. Pulsante Esporta utenti. Consente di esportare su un file gli account utente con le relative

impostazioni. Per istruzioni, vedere Amministrazione degli utenti a pagina 200

Amministrazione degli utenti.



3.14.3. Layout della scheda Gruppi


Scheda Gruppi

Tramite la scheda Gruppi è possibile impostare le autorizzazioni di accesso per i gruppi di

utenti.

en0400001105

Componenti

1. Elenco Gruppi definiti per questo controller. Mostra i gruppi definiti in questo

controller.

2. Pulsante Aggiungi. Apre una finestra di dialogo per aggiungere nuovi gruppi. Per ulteriori

informazioni, vedere Amministrazione di gruppi e autorizzazioni a pagina 204

Amministrazione di gruppi e autorizzazioni.

3. Pulsante Rinomina. Apre una finestra di dialogo per rinominare i gruppi. Per ulteriori



4. Pulsante Rimuovi. Elimina il gruppo selezionato dal controller. Per ulteriori






5. Casella Modificabile. Indica se il gruppo è modificabile o meno, ovvero se è possibile

rinominare i gruppi o modificare le relative autorizzazioni di accesso. Per ulteriori

informazioni, vedere Informazioni sulle autorizzazioni degli utenti a pagina 197

Informazioni sulle autorizzazioni degli utenti.

6. Elenco Autorizzazioni. Indica quali delle autorizzazioni disponibili sono state concesse

al gruppo.

Per assegnare o rimuovere un'autorizzazione per il gruppi, selezionare o deselezionare la

casella di controllo che ne precede il nome. Per ulteriori informazioni, vedere


autorizzazioni.

7. Elenco Autorizzazioni applicazione. Indica le eventuali autorizzazioni dell'applicazione

che sono state assegnate al gruppo. Le autorizzazioni dell'applicazione vengono definite

dagli sviluppatori dell'applicazione e sono utilizzate per regolamentare l'esecuzione e la

modifica dei programmi del robot. Per ulteriori informazioni, vedere Informazioni sulle

autorizzazioni degli utenti a pagina 197 Informazioni sulle autorizzazioni degli utenti.



3.14.4. Scheda Riepilogo autorizzazioni


Scheda Riepilogo autorizzazioni

La scheda Riepilogo autorizzazioni mostra informazioni sulle autorizzazioni disponibili nel

controller.

en0400001106

Componenti

1. La colonna Autorizzazionemostra il nome della chiave di autorizzazione. Per

informazioni sui significati delle autorizzazioni, vedere Autorizzazioni per RobotWare

5.05 a pagina 208 Autorizzazioni per RobotWare 5.05.

2. La colonna Validamostra le versioni di RobotWare per cui è valida l'autorizzazione.

Sistemi con differenti versioni di RobotWare possono utilizzare autorizzazioni diverse.

Quando si installa un sistema su un controller, le relative autorizzazioni vengono aggiunte

nell'apposito elenco del controller. Le autorizzazioni non vengono mai rimosse

dall'elenco, ma possono essere dichiarate non valide se non sono applicabili a un sistema.

Tutto ciò viene gestito automaticamente durante l'installazione dei sistemi. Per ulteriori

informazioni, vedere Informazioni sulle autorizzazioni degli utenti a pagina 197


3. La colonna Gruppi con questa autorizzazione mostra quali gruppi nel controller

dispongono dell'autorizzazione.





4 Amministrazione dei sistemi

4.1. Amministrazione dei sistemi



Panoramica

In questa sezione viene descritto come creare, modificare e gestire i sistemi di controller sul

PC mediante il Generatore di sistema.

Di norma, si lavora sempre con sistemi memorizzati sul PC, che vengono poi scaricati sul

controller.

Che cosa è un sistema

Un sistema è costituito da tutto il software e i dati che sono necessari per eseguire un

controller:

• Il software RobotWare

• Chiavi di licenza

• Dati di configurazione

Prerequisiti

Per lavorare con i sistemi, è necessario che siano soddisfatte le seguenti condizioni:

• Per creare o modificare sistemi, è necessario disporre di un pool di supporti

RobotWare installato nel PC o di un'unità di rete connessa. Per ulteriori informazioni,

vedere la sezione Installazione di RobotWare a pagina 37 Installazione di RobotWare

nel manuale Guida introduttiva - IRC5 e RobotStudio Online .

• Per creare un sistema, è necessario disporre di una relativa chiave RobotWare.

• Per scaricare un sistema su un controller, è necessario che sia disponibile una

connessione con il controller, tramite una rete Ethernet o una connessione diretta tra il

PC e la porta di servizio del controller. Per ulteriori informazioni, vedere Impostazioni

di rete per la connessione di un PC a un controller a pagina 32 Collegamento di un

PC a un robot .




Attività possibili con i sistemi

Nel Generatore di sistema, è possibile svolgere le seguenti operazioni:

• Visualizzazione di informazioni sul sistema

• Creazione, modifica e visualizzazione di commenti sul sistema

• Creazione di nuovi sistemi

• Copia di sistemi

• Modifica di sistemi

• Caricamento di sistemi sui controller

• Creazione di supporti di avvio



4.2. Selezione di un sistema

4.2. Selezione di un sistema

Panoramica

Tutti i sistemi creati tramite il Generatore di sistema vengono memorizzati nel computer.

Prima di copiare, modificare o visualizzare un sistema, è necessario selezionare quello con

cui lavorare.

Directory di sistema

È consigliabile memorizzare i sistemi in una o più cartelle dedicate a questa funzione,

chiamate directory di sistema, in modo che i sistemi non vengano mescolati con altri file.

Selezione di un sistema

Per selezionare un sistema in Generatore di sistema:

1. Avviare il Generatore di sistema.

2. Nell'elenco Directory di sistema, immettere il percorso della cartella in cui è

memorizzato il sistema.

È anche possibile fare clic sul pulsante Sfoglia accanto al campo e selezionare

manualmente la cartella.

I sistemi memorizzati nella cartella vengono visualizzati nella casella sottostante.

3. Nella casella Sistemi, selezionare il sistema.



4.3. Visualizzazione delle proprietà del sistema

4.3. Visualizzazione delle proprietà del sistema

Panoramica

In Generatore di sistema è possibile visualizzare le proprietà di un sistema memorizzato nel

computer.

Le proprietà visualizzate sono:

• Numero di serie del sistema

• Nome sistema

• Numero di versione di RobotWare

• Eventuali opzioni aggiuntive

Visualizzazione delle proprietà del sistema

Per visualizzare le proprietà del sistema:

In Generatore di sistema, selezionare il sistema del quale visualizzare le proprietà. Per

ulteriori informazioni, vedere Selezione di un sistema.

Le proprietà del sistema selezionato vengono visualizzate nella casella Proprietà

sistema.


Generatore di sistema visualizza solamente informazioni sui sistemi memorizzati nel PC. Per

visualizzare informazioni su un sistema in esecuzione in un controller, vedere Visualizzazione

delle proprietà del controller e del sistema a pagina 178 Visualizzazione delle proprietà del

controller e del sistema.



4.4. Utilizzo dei commenti

4.4. Utilizzo dei commenti

Panoramica

Tramite Generatore di sistema è possibile aggiungere commenti a un sistema. I commenti

vengono salvati solo con il sistema nel computer e non verranno inviati al controller se il

sistema viene scaricato. Per aggiungere informazioni che vengano scaricate anche sul

controller, utilizzare la funzione Aggiungi file nella directory principale. Vedere la sezione

Aggiunta di file nella directory principale a pagina 126 Aggiunta di file alla directory

principale.

Creazione di un commento

Per creare un commento su un sistema:


2. Selezionare il sistema da commentare. Per ulteriori informazioni, vedere Selezione di un

sistema a pagina 111 Selezione di un sistema.

3. Fare clic nella casella Commento e immettere il commento.

4. Fare clic su Salva.

Modifica di un commento

Per modificare un commento su un sistema:


2. Selezionare il sistema da commentare. Per ulteriori informazioni, vedere Selezione di un


3. Fare clic nella casella Commento e modificare il commento.




4.5.1. Creazione di un nuovo sistema

4.5 Creazione di un nuovo sistema


Panoramica

Il Generatore di sistema dispone di una procedura guidata per la creazione di nuovi sistemi.

La procedura guidata è divisa in sezioni che corrispondono alle fasi della sequenza di

creazione di un sistema.

Prerequisiti

Per creare un nuovo sistema, è necessario che siano soddisfatte le seguenti condizioni:

• Il pool di supporti di RobotWare deve essere installato nel PC. Se non è già stato

installato, vedere Installazione di RobotWare a pagina 37 Installazione di RobotWare.

• La chiave RobotWare per il sistema da creare. La chiave RobotWare è una chiave di

licenza che determina quale versione e opzioni di RobotWare eseguire nel controller

ed è situata sul CD del software fornito in dotazione con il robot.




Sequenza di lavoro

Il seguente diagramma di flusso illustra la sequenza delle operazioni nella procedura guidata

Nuovo sistema controller.

en0200000057




Ulteriori informazioni

La procedura guidata e le relative sezioni sono descritte nei seguenti argomenti:

• Avvio della procedura guidata Nuovo sistema controller a pagina 117 Avvio della

procedura guidata Nuovo sistema controller

• Immissione del nome e del percorso a pagina 118 Immissione del nome e del percorso

• Immissione delle chiavi RobotWare a pagina 119 Immissione delle chiavi RobotWare

• Aggiunta di ulteriori opzioni a pagina 121 Aggiunta di ulteriori opzioni

• Modifica delle opzioni a pagina 123 Modifica delle opzioni

• Aggiunta di dati parametri a pagina 124 Aggiunta di dati parametri

• Aggiunta di file nella directory principale a pagina 126 Aggiunta di file nella

directory principale

• Completamento della procedura guidata Nuovo sistema controller a pagina 127

Completamento della procedura guidata Nuovo sistema controller



4.5.2. Avvio della procedura guidata Nuovo sistema controller

4.5.2. Avvio della procedura guidata Nuovo sistema controller

Panoramica

La procedura guidata Nuovo sistema controller agevola la creazione di un nuovo sistema.

Avvio della procedura guidata Nuovo sistema controller

Per avviare la Procedura guidata Nuovo sistema controller:

1. Avviare il Generatore di sistema. Per ulteriori informazioni, vedere Generatore di sistema

a pagina 72 Generatore di sistema.

2. Fare clic su Crea nuovo.

Viene aperta la Procedura guidata Nuovo sistema controller.

3. Fare clic su Avanti e proseguire con la sezione Nome e percorso.



4.5.3. Immissione del nome e del percorso

4.5.3. Immissione del nome e del percorso

Panoramica

Questa è la prima sezione della procedura guidata Nuovo sistema controller, ed è

obbligatoria. Qui viene decisa la posizione del computer nella quale memorizzare il sistema

che viene creato.

Immissione del nome e del percorso

Per immettere il nome e il percorso del sistema:

1. Nella casella Nome, immettere un nome per il sistema da creare.

2. Nella casella Percorso, immettere il percorso della directory di sistema nella quale

memorizzare il sistema. È anche possibile fare clic sul pulsante Sfoglia e selezionare

manualmente la directory di sistema.

3. Fare clic su Avantie proseguire con la sezione Immettere chiave RobotWare.



4.5.4. Immissione delle chiavi RobotWare


Panoramica

Questa sezione della procedura guidata Nuovo sistema controller è obbligatoria.

Le chiavi RobotWare determinano quali versioni e parti di RobotWare utilizzare nel sistema.

Per la creazione di un sistema IRC5 sono necessarie almeno due chiavi: Una per il modulo

del controller e una per ciascun modulo di azionamento nell'armadietto. Le chiavi vengono

consegnate sotto forma di file su disco insieme al controller.

Immissione della chiave del controller

Per immettere la chiave del modulo del controller

1. Nella casella Chiave controller, immettere la chiave del controller. È anche possibile fare

clic sul pulsante Sfoglia e selezionare manualmente il file della chiave.

2. Nella casella Pool di supporti, immettere il percorso del pool di supporti. È anche

possibile fare clic sul pulsante Sfoglia e selezionare manualmente la cartella.

Il pool di supporti è una cartella sul computer nella quale sono installati i file di

RobotWare.

3. Nella casella Versione di RobotWare, selezionare la versione di RobotWare che si

desidera utilizzare.

Sono disponibili solo le versioni di RobotWare valide per la chiave utilizzata.

4. Fare clic su Avanti e continuare l'immissione delle chiavi del modulo di azionamento.

Immissione delle chiavi di azionamento

Per immettere le chiavi dei moduli di azionamento:

1. Nella casella Chiave di azionamento, immettere la chiave per il modulo di azionamento.

È anche possibile fare clic sul pulsante Sfoglia e selezionare manualmente il file della

chiave.

2. Fare clic sul pulsante freccia destra accanto alla casella Chiave di azionamento. La

chiave viene visualizzata nell'elenco Chiavi di azionamento aggiunte.

Se si dispone di un sistema MultiMove, ripetere i passi 1 e 2 per ciascuna chiave di

azionamento da aggiungere.




3. Se si dispone di un sistema MultiMove, assicurarsi che le chiavi siano numerate nello

stesso modo in cui i moduli di azionamento corrispondenti sono collegati al modulo del

controller. Utilizzare le frecce su e giù per riorganizzare le chiavi di azionamento, se

necessario.

4. Scegliere se si desidera creare il sistema con le informazioni immesse o continuare con la

procedura guidata.

Per

creare il sistema con le informazioni immesse

(sistema vuoto)

modificare le opzioni o aggiungere uno degli

elementi seguenti al sistema:

• opzioni aggiuntive

• dati di calibrazione

• dati parametri

• file aggiuntivi nella directory principale

del controller

allora

fare clic su Fine

fare clic su Avanti e proseguire con la

sezione Aggiungi opzioni aggiuntive.



4.5.5. Aggiunta di ulteriori opzioni


Panoramica

Questa sezione della procedura guidata Nuovo sistema controller è opzionale.

Qui è possibile aggiungere opzioni che non sono incluse nel sistema base. Esempi di tali

opzioni sono assi esterni ed elementi multimediali.

Prerequisiti

Per l'opzione da aggiungere è necessario disporre di una chiave di licenza.

Aggiunta di ulteriori opzioni

Per aggiungere ulteriori opzioni:

1. Nella casella Chiave, immettere la chiave dell'opzione. È anche possibile fare clic sul

pulsante Sfoglia e selezionare manualmente il file della chiave dell'opzione.

2. Fare clic sul pulsante freccia.

L'opzione sbloccata dalla chiave viene visualizzata nella casella Opzioni aggiunte.

3. Ripetere il passo 1 e 2 per tutte le opzioni da includere.

4. Facoltativamente, dalla casella Opzioni aggiunte è anche possibile rimuovere opzioni.

Per ulteriori informazioni, vedere Rimozione di opzioni aggiuntive a pagina 122

Rimozione di opzioni aggiuntive di seguito.



Per

allora

creare il sistema con le informazioni immesse fare clic su Fine

modificare qualsiasi opzione o aggiungere

uno degli elementi seguenti al sistema:

• Dati parametri



fare clic su Avantie proseguire con la sezione

Modifica opzioni.




Rimozione di opzioni aggiuntive

Per rimuovere opzioni aggiuntive dal campo Opzioni aggiunte:

1. Nella casella Opzioni aggiunte, selezionare l’opzione da rimuovere.

2. Fare clic su Rimuovi.



4.5.6. Modifica delle opzioni


Panoramica


Se una qualsiasi opzione nel sistema contiene opzioni subordinate, qui è possibile

modificarle.

Modifica delle opzioni

Per modificare le opzioni:

1. Nella struttura Opzioni, espandere le cartelle delle opzioni fino al livello in cui si trova

l'opzione da modificare.

Sono disponibili solo le opzioni sbloccate dalle chiavi utilizzate

2. Modificare l'opzione.

3. Ripetere il passo 1 e 2 per tutte le opzioni da modificare.



Per

allora


aggiungere uno degli elementi seguenti al

sistema:





Aggiunta di dati parametri.



4.5.7. Aggiunta di dati parametri


Panoramica


I dati parametri sono memorizzati in file dati parametri. Ciascun argomento Parametro è

dotato di un proprio file di parametri: È possibile aggiungere solo un file di parametri per

ciascun argomento:

Aggiunta di dati parametri

Per aggiungere dati parametri:

1. Nella casella Dati parametri, immettere il percorso della cartella in cui si trovano i file

dati parametri. È anche possibile fare clic sul pulsante Sfoglia e selezionare manualmente

la cartella.

2. Nell'elenco dei file dati parametri, selezionare il file da includere e premere il pulsante

freccia. Ripetere l'operazione per tutti i file da includere.

I file dati parametri inclusi vengono visualizzati nella casella File dati parametri

aggiunti.

Ripetere il passo 1 e 2 per ciascun file dati parametri da aggiungere.

3. Facoltativamente, è anche possibile rimuovere file dalla casella File dati parametri

aggiunti. Per ulteriori informazioni, vedere Rimozione di dati parametri a pagina 125

Rimozione di dati parametri di seguito.



Per

allora


aggiungere altri eventuali file alla directory

principale del sistema


sezione Aggiungi file nella directory

principale.




Rimozione di dati parametri

Per rimuovere dati parametri dalla casella File dati parametri aggiunti:

1. Nella casella File dati parametri aggiunti, selezionare il file dati parametri da

rimuovere.




4.5.8. Aggiunta di file nella directory principale

4.5.8. Aggiunta di file nella directory principale

Panoramica


Nella directory principale del sistema è possibile aggiungere qualsiasi tipo di file. Quando il

sistema viene caricato su un controller, vengono inclusi anche questi file.

Per aggiungere file a un sistema che è già stato caricato su un controller, vedere Trasferimento

di dati tra il PC e un controller a pagina 188 Trasferimento di dati tra il PC e un controller.

Aggiunta di file

Per aggiungere file nella directory principale del sistema:

1. Nella casella File, immettere il percorso della cartella che contiene i file da aggiungere. È

anche possibile fare clic sul pulsante Sfoglia e selezionare manualmente la cartella.

2. Nell'elenco dei file, selezionare il file da aggiungere e fare clic sul pulsante freccia.

Ripetere l'operazione per tutti i file da aggiungere.

I file aggiunti vengono visualizzati nell'elenco File aggiunti.

3. Facoltativamente, dall'elenco File aggiunti è anche possibile rimuovere dei file. Per

ulteriori informazioni, vedere Rimozione di file a pagina 126 Rimozione di file di seguito.

4. Scegliere se si desidera procedere alla creazione del sistema o leggere prima un riepilogo

delle impostazioni.

Per

allora

creare subito il sistema


leggere un riepilogo prima di creare il sistema fare clic su Avantie procedere con la sezione

Completamento della procedura guidata

Nuovo sistema controller

Rimozione di file

Per rimuovere un file dall'elenco File aggiunti:

1. Nell'elenco File aggiunti, selezionare il file da rimuovere.




4.5.9. Completamento della procedura guidata Nuovo sistema controller

4.5.9. Completamento della procedura guidata Nuovo sistema controller

Panoramica

Questa è l'ultima sezione della procedura guidata Nuovo sistema controller,

Qui è possibile leggere un riepilogo del sistema prima di procedere alla relativa creazione.

Completamento della procedura guidata Nuovo sistema controller

Per completare la Procedura guidata Nuovo sistema controller:

Leggere il riepilogo del sistema.

Se il sistema è...

OK

non OK

allora...

fare clic su Fine.

fare clic su Indietro e modificare il sistema.



4.6.1. Copia di un sistema

4.6 Copia di un sistema

4.6.1. Copia di un sistema

Panoramica

In Generatore di sistema è possibile creare una copia di un sistema.

Copia di un sistema

Per creare una copia di un sistema:



2. Selezionare il sistema da copiare. Per ulteriori informazioni, vedere Selezione di un


3. Fare clic su Copia. Viene aperta la finestra di dialogo Copia.

4. Nella casella Nome della copia, immettere il nome della copia.

5. Nella casella Percorso, immettere il percorso della cartella nella quale memorizzare il

sistema. È anche possibile fare clic sul pulsante Sfoglia e selezionare manualmente la

cartella.

6. Fare clic su Copia.



4.7.1. Modifica di un sistema

4.7 Modifica di un sistema


Panoramica

Il Generatore di sistema è dotato di una procedura guidata che consente di modificare i sistemi

memorizzati nel PC. Per modificare un sistema già installato in un computer, utilizzare

l'Editor configurazione. Per ulteriori informazioni, vedere Configurazione dei sistemi a

pagina 249 Configurazione dei sistemi.

La procedura guidata è divisa in sezioni che corrispondono alle fasi della sequenza di

modifica di un sistema. Ciascuna parte della procedura guidata è descritta in dettaglio nel

seguito del capitolo.

Prerequisiti

Il pool di supporti di RobotWare deve essere installato nel PC. Se non è già stato installato,

vedere Installazione di RobotWare a pagina 37 Installazione di RobotWare.




Sequenza di lavoro

Il seguente diagramma di flusso illustra la sequenza delle operazioni nella procedura guidata

Modifica sistema controller.

Ciascuna sezione della procedura guidata è opzionale: è possibile visualizzare ciascuna

sezione apportando o meno eventuali modifiche. È anche possibile terminare la procedura

guidata in qualsiasi momento applicando le modifiche eseguite.

en0200000391



4.7.2. Avvio della procedura guidata Modifica sistema controller

4.7.2. Avvio della procedura guidata Modifica sistema controller

Panoramica

La procedura guidata Modifica sistema controller aiuta a modificare un sistema memorizzato

nel computer. Per modificare un sistema già installato in un computer, utilizzare l'Editor

configurazione. Per ulteriori informazioni, vedere Configurazione dei sistemi a pagina 249

Configurazione dei sistemi.

Avvio della procedura guidata Modifica sistema controller

Per avviare la Procedura guidata Modifica sistema controller:



2. Selezionare il sistema da modificare. Per ulteriori informazioni, vedere Selezione di un


3. Fare clic su Modifica.

Viene aperta la Procedura guidata Modifica sistema controller.

4. Dopo l'avvio della procedura fare clic su Avantie proseguire con la sezione Versione di

RobotWare.



4.7.3. Modifica della versione di RobotWare

4.7.3. Modifica della versione di RobotWare

Panoramica

Questa sezione della procedura guidata Modifica sistema controller è opzionale.

È possibile mantenere la versione corrente di RobotWare o sostituirla con un'altra.

Versioni di RobotWare disponibili

Le versioni di RobotWare che sono disponibili per il sistema vengono determinate dalla

chiave RobotWare. La chiave è indispensabile per il sistema e non può essere modificata.

Per utilizzare una chiave RobotWare diversa da quelle disponibili, creare un nuovo sistema

con un'altra chiave. Vedere Creazione di un nuovo sistema a pagina 114 Creazione di un

nuovo sistema.

Mantenimento della versione corrente di RobotWare

Per mantenere la versione corrente di RobotWare:

1. Selezionare Sì.

2. Fare clic su Avantie proseguire con la sezione Aggiungi/Rimuovi opzioni aggiuntive.

Sostituzione della versione di RobotWare

Per sostituire la versione corrente di RobotWare:

1. Selezionare No, sostituirlo.

2. Nella casella Pool di supporti, immettere il percorso del pool di supporti. È anche

possibile fare clic sul pulsante Sfoglia e selezionare manualmente la cartella.

Il pool di supporti è una cartella sul computer nella quale sono installati i file di

RobotWare.

3. Nella casella Nuova revisione programma, selezionare la versione di RobotWare che si

desidera utilizzare.

Sono disponibili solo le versioni di RobotWare valide per la chiave di RobotWare

utilizzata.

4. Fare clic su Avantie proseguire con la sezione Aggiungi/Rimuovi opzioni aggiuntive.



4.7.4. Modifica delle chiavi di azionamento


Panoramica


Le chiavi di azionamento corrispondono ai moduli di azionamento nel controller. Per i sistemi

MultiMove è presente un modulo di azionamento e una chiave di azionamento per ciascun

robot. Le chiavi per il sistema vengono consegnate sotto forma di file su disco insieme al

controller.

Modifica delle chiavi di azionamento

Per modificare le chiavi dei moduli di azionamento:

1. Per aggiungere una chiave per un modulo di azionamento, immetterla nella casella

Chiave di azionamento. È anche possibile fare clic sul pulsante Sfoglia e selezionare

manualmente il file della chiave.

2. Fare clic sul pulsante freccia destra accanto alla casella Chiave di azionamento. La

chiave viene visualizzata nell'elenco Chiavi di azionamento aggiunte.



3. Per rimuovere un modulo di azionamento, selezionare la chiave corrispondente

nell'elenco Chiavi di azionamento aggiunte e fare clic su Rimuovi chiave di

azionamento.



4. Se si dispone di un sistema MultiMove, assicurarsi che le chiavi siano numerate nello

stesso modo in cui i moduli di azionamento corrispondenti sono collegati al modulo del

controller. Utilizzare le frecce su e giù per riorganizzare le chiavi di azionamento, se

necessario.






Per

creare il sistema con le informazioni

immesse.

modificare le opzioni o aggiungere uno degli

elementi seguenti al sistema:

• opzioni aggiuntive




allora



Modifica opzioni aggiuntive.



4.7.5. Modifica delle opzioni aggiuntive


Panoramica


Qui è possibile aggiungere opzioni che non sono incluse nel sistema base. Esempi di tali

opzioni sono assi esterni ed elementi multimediali.

Aggiunta di ulteriori opzioni

Per aggiungere ulteriori opzioni:

1. Nella casella Immetti chiave, immettere la chiave dell'opzione. È anche possibile fare

clic sul pulsante Sfogliae selezionare manualmente il file della chiave dell'opzione.

2. Fare clic sul pulsante freccia.

L'opzione sbloccata dalla chiave viene visualizzata nell'elenco Opzioni aggiunte.

3. Ripetere il passo 1 e 2 per tutte le opzioni da includere.



Per

allora


modificare qualsiasi opzione o aggiungere

uno degli elementi seguenti al sistema:





Modifica opzioni.

Rimozione di opzioni aggiuntive

Per rimuovere opzioni aggiuntive:

1. Nell'elenco Opzioni aggiunte, selezionare l'opzione da rimuovere.





Risultato

Le opzioni del sistema verranno modificate al completamento della procedura guidata.

Se il sistema è stato scaricato su un controller, è necessario ripetere l'operazione e riavviare il

controller per rendere effettive le modifiche.





Panoramica


Se una qualsiasi opzione nel sistema contiene opzioni subordinate, qui è possibile

modificarle.

Modifica delle opzioni

Per modificare le opzioni:

1. Nella struttura Opzioni, espandere le cartelle delle opzioni fino al livello in cui si trova

l'opzione da modificare.

Sono disponibili solo le opzioni sbloccate dalle chiavi utilizzate

2. Modificare l'opzione.

3. Ripetere il passo 1 e 2 per tutte le opzioni da modificare.



Per

allora


aggiungere uno degli elementi seguenti al

sistema:





sezione Aggiunta di dati parametri.

Risultato

Le modifiche saranno applicate al sistema memorizzato nel computer al completamento della






4.7.7. Modifica dei dati parametri


Panoramica


I dati parametri sono memorizzati in file dati parametri. Ciascun argomento Parametro è

dotato di un proprio file di parametri: È possibile avere un solo file di parametri per ciascun

argomento nel sistema, quindi eventuali file di parametri aggiunti sostituiscono quelli

esistenti.

Aggiunta di dati parametri

Per aggiungere dati parametri:

1. Nel campo Dati parametri, immettere il percorso della cartella in cui si trovano i file dati

parametri. È anche possibile fare clic sul pulsante Sfoglia e selezionare manualmente la

cartella.

2. Nell'elenco dei file dati parametri, selezionare il file da includere e premere il pulsante

freccia. Ripetere l'operazione per tutti i file da includere.

I file dati parametri inclusi vengono visualizzati nell'elenco File dati parametri aggiunti.

Ripetere il passo 1 e 2 per ciascun file dati parametri da aggiungere.



Per

allora


aggiungere altri eventuali file alla directory

principale del sistema


sezione Aggiungi file nella directory

principale.

Rimozione di dati parametri

Per rimuovere dati parametri da un sistema:

1. Nell'elenco File dati parametri aggiunti, selezionare il file dati parametri da rimuovere.





Risultato

La modifica dei file dati parametri viene applicata al completamento della procedura guidata.





4.7.8. Modifica dei file nella directory principale


Panoramica


Nella directory principale del sistema è possibile aggiungere qualsiasi tipo di file. È anche

possibile rimuovere file dalla directory principale del sistema memorizzato nel PC.

Quando il sistema viene scaricato su un controller, saranno inclusi anche i file presenti nella

relativa directory principale.

Aggiunta di file

Per aggiungere file nella directory principale del sistema:

1. Nella casella File, immettere il percorso della cartella che contiene i file da includere. È

anche possibile fare clic sul pulsante Sfoglia e selezionare manualmente la cartella.

2. Nell'elenco dei file, selezionare il file da aggiungere e fare clic sul pulsante freccia.

Ripetere l'operazione per tutti i file da aggiungere.

I file aggiunti vengono visualizzati nel campo File aggiunti.

3. Scegliere se si desidera procedere alla creazione del sistema o leggere prima un riepilogo

delle impostazioni.

Per

allora

creare subito il sistema


leggere il riepilogo prima di creare il sistema fare clic su Avantie procedere con la sezione

Completamento della procedura guidata

Nuovo sistema controller

Rimozione di file

Per rimuovere un file dalla directory principale del sistema (nel PC, non nel controller):

1. Nell'elenco File aggiunti, selezionare il file da rimuovere.





Risultato

La modifica avrà luogo al completamento della procedura guidata.





4.7.9. Completamento della procedura guidata Modifica sistema controller

4.7.9. Completamento della procedura guidata Modifica sistema controller

Panoramica

Questa è l'ultima sezione della procedura guidata Modifica sistema controller. Qui è possibile

leggere un riepilogo del sistema prima di procedere alla relativa creazione.

Completamento della procedura guidata Modifica sistema controller

Per completare la Procedura guidata Modifica sistema controller:

Leggere il riepilogo del sistema.

Se il sistema è...

OK

non OK

allora...

fare clic su Fine.

fare clic su Indietro e modificare il sistema.



4.8.1. Caricamento di un sistema su un controller

4.8 Caricamento di un sistema su un controller


Panoramica

Tutti i sistemi accessibili dal Generatore di sistema sono memorizzati nel PC. Se si desidera

eseguire un sistema su un controller di robot, è necessario caricarlo e riavviare il controller.

Il Generatore di sistema è dotato di uno strumento per il caricamento dei sistemi sui controller

di robot. Questo strumento agevola anche la connessione al controller.

Caricamento di un sistema

Per caricare un sistema su un controller:



2. Selezionare il sistema da scaricare. Per ulteriori informazioni, vedere Selezione di un


3. Fare clic su Carica sistema.

Viene aperta la finestra di dialogo Carica sistema sul controller.

4. Specificare il controller di destinazione del sistema.

È possibile selezionare mediante...

l’opzione Seleziona il controller dall'elenco il controller è stato rilevato automaticamente.

l'opzione Specifica indirizzo IP o Nome

controller

se...

il PC e il robot sono connessi alla stessa rete.

In reti DHCP è possibile utilizzare solo il

nome del controller.

l'opzione Usa porta di servizio

il PC è connesso direttamente alla porta di

servizio del controller.

Per ulteriori informazioni, vedere

Impostazioni di rete per la connessione di un

PC a un controller a pagina 32 Collegamento

di un PC a un robot .




5. Facoltativamente, fare clic su Test connessione per verificare che la connessione tra il

computer e il controller funzioni correttamente.

6. Fare clic su Download.

7. Rispondere Sì alla domanda Caricare il sistema.


Impostazioni di rete per la connessione di un PC a un controller a pagina 32 Collegamento

di un PC a un robot



4.9.1. Informazioni sui supporti di avvio

4.9 Creazione di supporti di avvio

4.9.1. Informazioni sui supporti di avvio

Panoramica

Il supporto di avvio è un disco o un altro supporto contenente un sistema che può essere letto

e utilizzato dal controller per l'avvio. È possibile utilizzare come supporto di avvio qualsiasi

supporto che può essere letto dal controller, ad esempio, memorie USB o dischi portatili se il

controller è provvisto dei connettori appropriati.



4.9.2. Creazione di supporti di avvio

4.9.2. Creazione di supporti di avvio

Panoramica

Quando il Generatore di sistema crea un supporto di avvio, inserisce un intero sistema in un

file, che può essere memorizzato su una memoria USB, un disco rigido o qualsiasi altro

supporto leggibile dal controller durante l'avviamento.

Creazione di supporti di avvio

Per creare un supporto di avvio:



2. Selezionare il sistema da utilizzare per il supporto di avvio. Per ulteriori informazioni,

vedere Selezione di un sistema a pagina 111 Selezione di un sistema.

3. Fare clic su Supporto di avvio.

4. Nella casella Percorso, immettere il percorso della cartella nella quale memorizzare il file

del supporto di avvio. È anche possibile fare clic sul pulsante Sfoglia e selezionare

manualmente la posizione.


Risultato

Il sistema è stato così inserito in un file avviabile e memorizzato su un supporto. Per caricare

questo sistema su un controller, collegare il supporto al controller e riavviare quest'ultimo

tramite il metodo di riavvio avanzato X-start. Per ulteriori informazioni sul riavvio del

controller mediante RobotStudio Online , vedere Riavvio di un controller a pagina 210 Riavvio

di un controller. È anche possibile eseguire il riavvio X-start mediante la FlexPendant; per

ulteriori informazioni vedere il Manuale dell’operatore - IRC5 con FlexPendant.



4.10.1. Informazioni sul pool di supporti

4.10 Gestione del pool di supporti

4.10.1. Informazioni sul pool di supporti

Panoramica

Il pool di supporti è una cartella sul PC, contenente il software di RobotWare. Dal pool di

supporti vengono selezionati i programmi e le opzioni durante la generazione di sistemi.

Il pool di supporti predefinito

Se RobotWare viene installato con le opzioni predefinite sul PC, il pool di supporti si trova

nella cartella C:\Programmi\ABB Industrial IT\Robotics IT .

Pool di supporti personalizzati

È possibile creare pool di supporti personalizzati creando nuove cartelle in cui copiare i file

di RobotWare dai pool di supporti esistenti. È inoltre possibile aggiornare o modificare un

pool di supporti importando nuovi componenti di RobotWare mediante lo strumento Importa

sistema in RobotStudio Online .

In RobotStudio Online , viene quindi richiesto il pool di supporti da utilizzare durante la

creazione di nuovi sistemi.


Per informazioni sull'aggiornamento di un pool di supporti, vedere Modifica delle opzioni del

sistema in un pool di supporti a pagina 148 Modifica delle opzioni di sistema.

Per informazioni sull'installazione del pool di supporti predefinito, vedere Installazione di

RobotWare a pagina 37 Installazione di RobotWare.



4.10.2. Modifica delle opzioni del sistema in un pool di supporti


Panoramica

In questa sezione viene descritto come importare opzioni di sistema da un pool di supporti, e

come eliminare opzioni da un pool di supporti.

Importazione di opzioni di sistema

Per importare opzioni di sistema da un pool di supporti:

1. Nel menu Strumenti, fare clic su Importa opzioni di sistema.

2. Nella casella Origine opzioni, immettere il percorso della cartella nella quale sono situate

le opzioni da importare. È anche possibile fare clic sul pulsante Sfoglia e selezionare

manualmente la cartella.

3. Nella casella Destinazione pool di supporti, immettere il percorso del pool di supporti

nel quale memorizzare le opzioni. È anche possibile fare clic sul pulsante Sfoglia e

selezionare manualmente la cartella del pool di supporti.

4. Selezionare le opzioni da importare e fare clic su Importa.

Per selezionare più opzioni alla volta, procedere in uno dei seguenti modi:

Per selezionare

più opzioni adiacenti

più opzioni non adiacenti

tenere premuto

il tasto MAIUSC e selezionare la prima e

l'ultima opzione.

il tasto CTRL e selezionare ciascuna

opzione.





Rimozione di opzioni di sistema

Per eliminare opzioni di sistema da un pool di supporti:

1. Nel menu Strumenti, fare clic su Importa opzioni di sistema.

2. Nell’elenco Destinazione pool di supporti, immettere il percorso del pool di supporti dal

quale eliminare le opzioni. È anche possibile fare clic sul pulsante Sfoglia e selezionare

manualmente la cartella del pool di supporti.

3. Selezionare le opzioni da eliminare e fare clic su Rimuovi.

Per selezionare più opzioni alla volta, procedere in uno dei seguenti modi:


più opzioni adiacenti

più opzioni non adiacenti

tenere premuto

il tasto MAIUSC e selezionare la prima e

l'ultima opzione.

il tasto CTRL e selezionare ciascuna

opzione.


Metodo alternativo per aggiornare il pool di supporti

È anche possibile utilizzare Esplora risorse per aggiungere o rimuovere file nella cartella

utilizzata dal pool di supporti.


Per ulteriori informazioni sui pool di supporti, vedere Informazioni sul pool di supporti a

pagina 147 Informazioni sul pool di supporti.

Per ulteriori informazioni sull'aggiunta di opzioni a un sistema, vedere Creazione di un nuovo

sistema a pagina 114 Creazione di un nuovo sistemao Modifica di un sistema a pagina 129

Modifica di un sistema.





5 Gestione delle viste robot

5.1. Gestione delle viste robot


5.1. Gestione delle viste robot

Panoramica

In questa sezione viene descritto come gestire le viste robot. Le viste robot sono raccolte di

collegamenti a controller e documenti. Per ulteriori informazioni sulle viste robot, vedere

Informazioni sulle viste robot a pagina 152 Informazioni sulle viste robot.

Le modalità di utilizzo di controller e file nelle viste robot sono descritte in argomenti

separati.

Attività possibili con le viste robot

È possibile gestire le viste robot nei seguenti modi:

• Creazione di nuove viste robot. Per ulteriori informazioni, vedere Creazione di una

nuova vista robot a pagina 154 Creazione di una nuova vista robot.

• Apertura di viste robot esistenti. Per ulteriori informazioni, vedere Apertura di una

vista robot a pagina 157 Apertura di una vista robot.

• Aggiunta di controller alle viste robot. Per ulteriori informazioni, vedere Aggiunta di

un controller a una vista robot a pagina 171 Aggiunta di un controller a una vista

robot.

• Aggiunta di collegamenti a documenti alle viste robot. Per ulteriori informazioni,

vedere Documenti nelle viste robot a pagina 160 Documenti nelle viste robot.

• Salvataggio delle viste robot. Per ulteriori informazioni, vedere Salvataggio di una

vista robot a pagina 158 Salvataggio di una vista robot.

• Chiusura delle viste robot. Per ulteriori informazioni, vedere Chiusura di una vista

robot a pagina 159 Chiusura di una vista robot.



Esplora vista robot a pagina 62 Esplora vista robot



5.2. Informazioni sulle viste robot


Panoramica

Le viste robot sono raccolte di collegamenti a controller e documenti. Da RobotStudio Online è

possibile accedere ai controller tramite le viste robot.

Le viste robot possono essere salvate su file nel computer, in modo che sia possibile aprire di

nuovo la stessa raccolta di collegamenti a controller e documenti. Per ulteriori informazioni,

vedere Gestione delle viste robot a pagina 151 Gestione delle viste robot.

Attività possibili da una vista robot

Da una vista robot è possibile svolgere le seguenti attività:

• Connettersi e lavorare con i controller. Per ulteriori informazioni, vedere Gestione dei

controller a pagina 169 Gestione dei controller.

• Accedere ai file di configurazione del controller. Per ulteriori informazioni, vedere

Configurazione dei sistemi a pagina 249 Configurazione del sistema.

• Creare e modificare programmi per il robot. Per ulteriori informazioni, vedere


• Accedere ai file di registro del controller. Per ulteriori informazioni, vedere Gestione

delle registrazioni di eventi a pagina 267 Gestione delle registrazioni di eventi.

• Creare e gestire collegamenti a documenti e file esterni. Per ulteriori informazioni,

vedere Documenti nelle viste robot a pagina 160 Documenti nelle viste robot.

Utilizzo in linea di una vista robot

La vista robot è fondamentalmente una raccolta di collegamenti a controller. L'utilizzo di un

controller da una vista robot avviene sempre in linea, il che significa che si lavora

direttamente con i dati presenti nella memoria di lavoro del controller.

Ad esempio, le modifiche apportate a un programma vengono applicate direttamente alla

versione del programma presente nel controller. Le modifiche non vengono salvate con la

vista robot perché essa rappresenta solo un collegamento al controller in cui queste sono state

eseguite.




Organizzazione del lavoro tramite le viste robot

Di seguito sono forniti alcuni esempi delle possibilità di utilizzo delle viste robot per

l'organizzazione del lavoro.

• Organizzare la produzione tramite viste robot separate per ciascun lavoro.

• Tenere traccia dei documenti correlati ai lavori aggiungendo collegamenti alle

corrispondenti viste robot.

• Condividere dati comuni a vari controlli in una vista robot che contiene tutti i

controller interessati.





5.3.1. Creazione di una nuova vista robot

5.3 Utilizzo delle viste robot


Panoramica

Le viste robot sono raccolte di collegamenti a controller e documenti. In questa sezione viene

descritto come creare una vista robot alla quale è possibile successivamente aggiungere

controller.

Limitazione

In ciascuna finestra di RobotStudio è possibile avere una sola vista robot aperta. Questo

significa che se è già presente una vista robot aperta, questa verrà chiusa quando se ne crea

una nuova. Se la vista aperta contiene modifiche non salvate, verrà chiesto di salvarle prima

della chiusura. Per aprire più viste robot alla volta, è necessario aprirle in finestre di

RobotStudio Online separate. Per ulteriori informazioni, vedere Apertura di più viste robot alla

volta a pagina 157 Apertura di più viste robot alla volta.

Creazione di una nuova vista robot

Per creare una vista robot:

1. Nel menu File, fare clic su Nuova vista robot. Viene aperta la finestra di dialogo Nuova

vista robot. Per una descrizione della finestra di dialogo Nuova vista robot, vedere Layout

della finestra di dialogo Nuova vista robot a pagina 156 Layout della finestra di dialogo

Nuova vista robot.

2. Nel campo Nome vista robot, immettere un nome per la nuova vista robot.

3. Nel campo Percorso, immettere il percorso della cartella nella quale memorizzare la vista

robot. È anche possibile fare clic sul pulsante Sfoglia e selezionare manualmente la

cartella.

4. Fare clic su OK per creare la nuova vista robot.




Risultato

È stata creata una nuova vista robot, che è visibile in Esplora vista robot. Per ulteriori

informazioni su Esplora vista robot, vedere Esplora vista robot a pagina 62 Esplora vista

robot.

Per accedere a un controller, è necessario prima di tutto aggiungerlo alla vista robot; vedere

Aggiunta di un controller a una vista robot a pagina 171 Aggiunta di un controller a una vista

robot.



5.3.2. Layout della finestra di dialogo Nuova vista robot

5.3.2. Layout della finestra di dialogo Nuova vista robot

Panoramica

La finestra di dialogo Nuova vista robot consente di creare nuove viste robot e viene aperta

dal menu File.

en0400000675

Componenti

1. Casella Nome vista robot

In questa casella viene digitato il nome della vista robot da creare.

2. Casella Percorso

Questa casella visualizza il percorso in cui verrà creato il nuovo robot. Nella casella è

anche possibile digitare un nuovo percorso.

3. Pulsante Sfoglia

Tramite questo pulsante viene aperta una finestra di dialogo Sfoglia nella quale è possibile

selezionare un nuovo percorso.

4. Pulsante OK

Questo pulsante crea una nuova vista robot con il nome e il percorso specificati.

5. Pulsante Annulla

Questo pulsante chiude la finestra di dialogo senza creare alcuna vista robot.



5.3.3. Apertura di una vista robot

5.3.3. Apertura di una vista robot

Panoramica

In questa sezione viene descritto come aprire una o più viste robot.

Limitazione

In ciascun finestra di RobotStudio Online è possibile avere una sola vista robot aperta alla volta.

Per aprire più viste robot alla volta, è possibile aprire una nuova finestra di RobotStudio Online

per ciascuna di esse.

Finché una vista robot è aperta, non è possibile aprirla in qualsiasi altra finestra di


Apertura di una vista robot

Per aprire una vista robot:

1. Nel menu File, fare clic su Apri vista robot. Viene aperta la finestra di dialogo Apri.

2. Nella finestra di dialogo Apri, individuare e aprire la vista robot.

Apertura di più viste robot alla volta

Per aprire più viste robot alla volta, è necessario aprire ciascuna in una finestra di

RobotStudio Online separata.

Per aprire una vista robot in una nuova finestra di RobotStudio Online :

1. Nel menu Start, puntare su Programmi e ABB RoboticsIT. Quindi fare clic su


2. Nel menu File, fare clic su Apri vista robot. Viene aperta la finestra di dialogo Apri.

3. Nella finestra di dialogo Apri, individuare e aprire la vista robot.



5.3.4. Salvataggio di una vista robot

5.3.4. Salvataggio di una vista robot

Panoramica

Il salvataggio di una vista robot salva solo il relativo file. Le modifiche eseguite al contenuto

del controller, come programma e configurazioni, sono già state salvate nel controller nel

momento in cui sono state confermate. Per ulteriori informazioni sulle viste robot, vedere

Informazioni sulle viste robot a pagina 152 Informazioni sulle viste robot.

Quando viene salvata una vista robot, sono disponibili due opzioni: è possibile aggiornare la

vista robot esistente salvando le relative modifiche o creare una copia salvandola con un

nuovo nome.

Salvataggio di una vista robot

Per salvare le modifiche in una vista robot:

Nel menu File, fare clic su Salva vista robot.

Salvataggio di una vista robot con un nuovo nome

Per salvare una vista robot con un nuovo nome:

1. Nel menu File, fare clic su Salva vista robot con nome. Viene aperta la finestra di dialogo

Salva vista robot con nome.

2. Immettere un nome e un percorso per la vista robot e fare clic su Salva.



5.3.5. Chiusura di una vista robot

5.3.5. Chiusura di una vista robot

Panoramica

Una vista robot viene chiusa automaticamente alla chiusura di RobotStudio Online o quando

viene aperta una nuova vista robot. È anche possibile chiudere una vista robot manualmente.

Chiusura di una vista robot

Per chiudere una vista robot manualmente:

Nel menu File, fare clic su Chiudi vista robot.

Se la vista robot contiene modifiche non salvate, viene richiesto se si desidera salvarle.



5.4.1. Documenti nelle viste robot

5.4 Documenti nelle viste robot

5.4.1. Documenti nelle viste robot

Panoramica

È possibile creare collegamenti a qualsiasi tipo di documenti o file che si desidera mettere in

relazione con la vista robot. È anche possibile creare cartelle per organizzare i collegamenti

ai documenti.

Gestione dei documenti in una vista robot

In una vista robot è possibile svolgere le seguenti attività:

• Organizzazione dei collegamenti a documenti in cartelle

• Aggiunta di collegamenti a documenti

• Apertura di documenti collegati

• Spostamento di collegamenti a documenti

• Ridenominazione di collegamenti a documenti

• Rimozione di collegamenti a documenti

Gestione dei documenti collegati all’esterno della vista robot

Poiché i file collegati vengono salvati nel computer, è possibile modificarli all'esterno della

vista robot. Se un file viene spostato, rinominato o eliminato, è possibile che il collegamento

venga interrotto. Per individuare i file con collegamenti interrotti, vedere Individuazione dei

file collegati a pagina 166 Individuazione dei file collegati.

Informazioni sulla copia e spostamento delle viste robot con file collegati

Quando si sposta o copia una vista robot con file collegati, RobotStudio Online eseguirà una

ricerca dei file collegati relativamente al nuovo percorso della vista robot. Questo significa

che i collegamenti rimarranno intatti se i file collegati vengono spostati o copiati con lo stesso

criterio del file della vista robot. Se non è possibile individuare i file collegati,

RobotStudio Online li cercherà altrove nel computer. Per ulteriori informazioni, vedere

Individuazione dei file collegati a pagina 166 Individuazione dei file collegati.



5.4.2. Organizzazione dei collegamenti a documenti in cartelle

5.4.2. Organizzazione dei collegamenti a documenti in cartelle

Panoramica

All'interno di una vista robot è possibile creare cartelle per organizzare i collegamenti a

documenti e file. Nella vista robot queste cartelle vengono gestite in modo analogo a quanto

avviene in Esplora risorse.

Attività possibili con le cartelle in una vista robot:

• Aggiunta di cartelle

• Spostamento di cartelle

• Ridenominazione di cartelle

• Eliminazione di cartelle

Aggiunta di una cartella

Per aggiungere una cartella di documenti a una vista robot:

Nel menu Vista robot, fare clic su Aggiungi cartella.

Spostamento di una cartella

Per spostare una cartella di documenti in una vista robot:

Trascinare la cartella nella nuova posizione.

Ridenominazione di una cartella

Per rinominare una cartella di documenti in una vista robot:

1. Selezionare la cartella da rinominare.

2. Nel menu Vista robot, fare clic su Rinomina.

Eliminazione di una cartella

Per eliminare una cartella di documenti da una vista robot:

Selezionare la cartella da eliminare e premere il tasto CANC.



5.4.3. Aggiunta di collegamenti a documenti

5.4.3. Aggiunta di collegamenti a documenti

Panoramica

Dalla vista robot è possibile creare collegamenti a qualsiasi documento o file presente nel

computer.

Aggiunta di collegamento a documento

Per aggiungere un collegamento a documento:

1. Nel menu Vista robot, fare clic su Aggiungi collegamento a documento.

Viene aperta una finestra di dialogo Apri dalla quale è possibile selezionare il documento

da collegare.

2. Individuare il documento da collegare e fare clic su Apri.



5.4.4. Apertura di documenti collegati

5.4.4. Apertura di documenti collegati

Panoramica

I documenti collegati a una vista robot possono essere aperti direttamente dalla vista stessa.

Apertura di un documento

Per aprire un documento collegato da una vista robot:

Nelle cartelle Documenti, individuare il collegamento al documento da aprire e fare

doppio clic su di esso.

Risultato

Il documento collegato viene aperto dal programma associato al relativo tipo.

Se il tipo di file del documento collegato non è associato a un programma, viene richiesto di

indicare un programma con il quale aprirlo.

Se il file collegato è stato spostato o rinominato in modo tale che RobotStudio Online non sia in

grado di individuarlo, è possibile ripristinare il collegamento manualmente. Vedere

Individuazione dei file collegati a pagina 166 Individuazione dei file collegati.



5.4.5. Rimozione di collegamenti a documenti

5.4.5. Rimozione di collegamenti a documenti

Panoramica

La rimozione di un collegamento a documento elimina solamente il collegamento dalla vista

robot, non il documento stesso.

Rimozione di un collegamento a documento

Per rimuovere un collegamento a documento:

1. Nelle cartelle Documenti, individuare il collegamento da rimuovere.

2. Selezionare il collegamento e premere il tasto CANC.



5.4.6. Ridenominazione di un collegamento a documento

5.4.6. Ridenominazione di un collegamento a documento

Panoramica

Quando si crea un collegamento a documento, il nome predefinito che viene assegnato è

Collegamento a NomeDocumento, che può però essere successivamente rinominato.

Ridenominazione di un collegamento a documento

Per rinominare un collegamento a documento:

1. Nelle cartelle Documenti, individuare il collegamento da rinominare.

2. Fare clic due volte sul nome del collegamento in modo che sia possibile modificarlo.

3. Immettere il nuovo nome e premere il tasto INVIO.



5.4.7. Individuazione dei file collegati


Panoramica

Quando non è possibile trovare un file collegato nel relativo percorso originale,

RobotStudio Online lo cercherà.

Se la ricerca è stata completata senza trovare il file corretto, RobotStudio Online può suggerire

un file con il tipo, la dimensione e la data di salvataggio corrispondenti a quelli del file

mancante. Se il file suggerito non è quello corretto, fare clic su No e individuarlo

manualmente. Vedere Individuazione manuale dei file collegati a pagina 167 Individuazione

manuale dei file collegati.

Individuazione automatica dei file collegati

Per individuare automaticamente un file collegato:

In Esplora vista robot, fare clic sul collegamento al documento da individuare.

RobotStudio Online eseguirà una ricerca del file. Se viene trovato il file corretto, il

collegamento viene aggiornato automaticamente. Diversamente, viene fornito un

suggerimento possibile.

Se

Il file collegato viene

trovato automaticamente.

Il file suggerito è quello

corretto.

Il file suggerito non è quello

corretto.

Allora

Il collegamento verrà aggiornato automaticamente e il file verrà

aperto.

Fare clic su Sìnella finestra di dialogo Problema con il

collegamento.

Fare clic su No nella finestra di dialogo Problema con il

collegamento e individuare manualmente il file collegato.

Vedere Individuazione manuale dei file collegati a pagina 167

Individuazione manuale dei file collegati.




Individuazione manuale dei file collegati

Se un file non viene trovato automaticamente, è possibile individuarlo manualmente.

Per individuare manualmente un file collegato:

1. In Esplora vista robot, fare clic sul collegamento al documento da individuare.

2. Nella finestra di dialogo Collegamento mancante, fare clic su Sfoglia mentre

RobotStudio Online sta cercando il file.

Se RobotStudio Online termina la ricerca prima che venga selezionato Sfoglia, fare clic su

No nella finestra di dialogo Problema con il collegamento e ritornare al punto 1.

3. Nella finestra di dialogo Sfoglia, individuare il file collegato.





6 Gestione dei controller

6.1. Gestione del controller



Panoramica

In questa sezione viene descritto come gestire i controller nelle viste robot. L’utilizzo dei dati

in un controller, quali le configurazioni o i programmi del robot, è descritto in altre sezioni.

Modalità di connessione dei controller alle viste robot

Un controller è sempre connesso alla vista robot tramite una connessione in tempo reale;

nessun contenuto del controller viene gestito tramite memoria cache. Questo significa che i

controller nella vista robot sono sempre aggiornati e che il relativo contenuto non sarà

disponibile se la connessione viene interrotta.

Un controller può essere connesso a varie viste robot e una vista robot può avere più

controller. Per motivi di sicurezza, un controller può tuttavia ricevere istruzioni solo da un

utente alla volta. Di conseguenza, per modificare qualsiasi dato presente nel controller è

necessario che venga concesso un accesso in scrittura. Se l'accesso in scrittura sul controller

viene concesso a un altro utente, rimangono comunque disponibili i diritti di accesso in sola

lettura. Per informazioni dettagliate, vedere Informazioni sui diritti di accesso a pagina 192

Informazioni sui diritti di accesso.




Attività possibili con i controller

Da una vista robot è possibile gestire i controller nei seguenti modi:

• Aggiunta e rimozione di controller.

• Accesso al contenuto del controller, come configurazioni e programmi del robot.

• Gestione degli account utente e autorizzazioni di accesso per il controller.

• Registrazione degli eventi del controller.

• Visualizzazione di informazioni di stato sul controller.

• Visualizzazione delle proprietà del controller e del sistema.

• Impostazione dell'ora del controller.

• Riavvio del controller.

• Backup del controller.

• Ripristino di un controller tramite un backup.

Accesso al controller

Il controller è dotato di un sistema di autorizzazione degli utenti (UAS) che consente di

controllare quali utenti possono accedere e le operazioni cosa sono autorizzati a fare. Per

ulteriori informazioni, vedere Informazioni sulle autorizzazioni degli utenti a pagina 197


Quando si effettua il collegamento a un controller da RobotStudio Online l'accesso avviene

automaticamente come Default User. A seconda della configurazione di questo account

utente e delle operazioni da svolgere, può essere necessario effettuare l'accesso con un altro

nome utente. Per istruzioni, vedere Accesso a un controller a pagina 174 Accesso a un

controller.


Per informazioni sull'accesso al contenuto di un controller, vedere Esplora vista robot a

pagina 62 Esplora vista robot.



6.2.1. Aggiunta di un controller a una vista robot

6.2 Accesso ai controller

6.2.1. Aggiunta di un controller a una vista robot

Panoramica

Per aggiungere un controller da RobotStudio Online , è necessario aggiungerlo a una vista robot.

A una vista robot è possibile aggiungere più controller.

Prerequisiti

Per aggiungere un controller a una vista robot, è necessario che siano soddisfatte le seguenti

condizioni:

• Deve essere aperta una vista robot.

• Il controller deve essere connesso al PC, tramite una rete Ethernet o tramite la porta di

servizio del controller.

• Se il controller deve essere connesso tramite una rete Ethernet, è necessario che sia

installata l'opzione PCI.

Aggiunta di un controller a una vista robot

Per aggiungere un controller a una vista robot:

1. Nel menu Vista robot, fare clic su Aggiungi controller. Viene aperta la finestra di

dialogo Aggiungi controller, nella quale sono elencati tutti i controller disponibili.

2. Nella finestra di dialogo Aggiungi controller, selezionare il controller da aggiungere e

fare clic su OK.


Layout della finestra di dialogo Aggiungi controller a pagina 172 Layout della finestra di

dialogo Aggiungi controller




6.2.2. Layout della finestra di dialogo Aggiungi controller

6.2.2. Layout della finestra di dialogo Aggiungi controller

Panoramica

Dalla finestra di dialogo Aggiungi controller è possibile aggiungere controller alla vista

robot. In questa finestra di dialogo vengono elencati tutti i controller connessi alla stessa rete

a cui è connesso il computer e quelli connessi tramite la porta di servizio.

en0200000275

Componenti

1. Elenco Controller disponibile

Questo è l'elenco dei controller disponibili nel quale è possibile selezionare con un clic

del mouse quello da aggiungere. È possibile ordinare l'elenco in base a una qualsiasi

colonna facendo clic sulla relativa intestazione.

2. Pulsante OK

Questo pulsante aggiunge il controller selezionato alla vista robot.

3. Pulsante Annulla

Questo pulsante chiude la finestra di dialogo senza aggiungere alcun robot alla vista robot.


Aggiunta di un controller a una vista robot a pagina 171 Aggiunta di un controller a una vista

robot

Informazioni sulla rilevazione automatica dei controller a pagina 36 Informazioni sulla

rilevazione automatica dei controller



6.2.3. Rimozione di un controller da una vista robot

6.2.3. Rimozione di un controller da una vista robot

Panoramica

Quando si rimuove un controller da una vista robot, il relativo nodo viene rimosso da Esplora

vista robot e viene chiusa la connessione tra la vista robot e il controller. Ciò non ha alcun

effetto sul controller stesso o su qualsiasi dato memorizzato su di esso.

Rimozione di un controller da una vista robot

Per rimuovere un controller da una vista robot:

1. In Esplora vista robot, selezionare il controller da rimuovere.

2. Premere il tasto CANC.



6.2.4. Accesso a un controller


Panoramica

I dati, le funzionalità e i comandi presenti su un controller sono protetti da un sistema di

autorizzazione degli utenti (UAS, User Authorization System). L'UAS consente di limitare i

componenti del sistema ai quali ha accesso l'utente; utenti diversi possono disporre di

autorizzazioni diverse.

Accesso predefinito

Quando si effettua il collegamento a un controller da RobotStudio Online , per impostazione

predefinita l'accesso avviene come Default User.

Su un controller con le impostazioni predefinite, questo fornisce l'accesso a tutti i dati e a tutti

i comandi, quindi non è necessario accedere con un altro nome utente. Tuttavia, se le

autorizzazioni di Default Usersono state modificate, può essere necessario accedere con un

altro nome utente.

Accesso a un controller con un altro nome utente

Per accedere con un altro nome utente:

1. Nel menu Controller, puntare su Avanzatee fare clic su Accedi con un nome utente

diverso.

Viene aperta la finestra di dialogo Accesso.

2. Nella casella Nome utente, immettere il nome utente mediante il quale effettuare

l'accesso.

3. Nella casella Password, immettere la password per il nome utente mediante il quale

effettuare l'accesso.


Accesso a un controller come Default User

Se in precedenza l'accesso è stato effettuato con un altro nome utente, per ritornare all'utente

Default User:

1. Nel menu Controller, puntare su Avanzatee fare clic su Accedi con un nome utente

diverso.

Viene aperta la finestra di dialogo Accesso.




2. Fare clic su Accedi come Default User.

Risultato

Dopo avere effettuato l'accesso è possibile vedere il nome utente collegato nella colonna

Accesso effettuato con il nome della finestra Stato controller.


Informazioni sulle autorizzazioni degli utenti a pagina 197 Informazioni sull’autorizzazione

degli utenti

Finestra Stato controller a pagina 68 Finestra Stato controller



6.3.1. Visualizzazione dello stato del controller

6.3 Visualizzazione e modifica delle proprietà


Panoramica

Nella finestra Stato controller è possibile visualizzare informazioni su tutti i controller

presenti nella vista robot.

Apertura della finestra Stato controller

Per impostazione predefinita la finestra Stato controller è aperta. Se è stata chiusa, procedere

nel modo seguente per aprirla:

Nel menu Visualizza, fare clic su Stato controller.

Per informazioni sul significato delle condizioni di stato, vedere Layout della finestra

Stato controller a pagina 69 Layout della finestra Stato controller.

Ordinamento della finestra Stato controller

Per ordinare le righe sullo stato del controller in base a una delle colonne:

Fare clic sull'intestazione della colonna in base alla quale ordinare le righe.

Per commutare tra ordinamento ascendente e discendente, fare di nuovo clic

sull'intestazione.

Ridimensionamento delle colonne

Per ridimensionare le colonne nella finestra Stato controller:

Posizionare il puntato sopra l'estremità sul lato destro dell'intestazione di colonna in modo

che il puntatore assuma la forma di una freccia a due punte, quindi trascinare l'estremità.

È anche possibile fare doppio clic sull'estremità per adattare automaticamente la larghezza

al contenuto delle colonne.

Chiusura della finestra Stato controller

Per chiudere la finestra Stato controller:

Nel menu Visualizza, cancellare il segno di spunta accanto a Stato controller.





Finestra Stato controller a pagina 68 Finestra Stato controller

Layout della finestra Stato controller a pagina 69 Layout della finestra Stato controller

Registrazione degli eventi a pagina 272 Registrazione degli eventi



6.3.2. Visualizzazione delle proprietà del controller e del sistema

6.3.2. Visualizzazione delle proprietà del controller e del sistema

Panoramica

In questa sezione viene descritto come visualizzare le proprietà del controller e del relativo

sistema in esecuzione.

Ad esempio, è possibile visualizzare le seguenti informazioni:

• Nome e ID del controller

• Nome del sistema in esecuzione e installato

• Nome e proprietà dei dispositivi hardware sul controller

• Nome, numero di serie e opzioni del sistema in esecuzione

Visualizzazione delle proprietà del controller e del sistema

Per visualizzare le proprietà:

1. In Esplora vista robot, selezionare il controller del quale visualizzare le proprietà.

2. Nel menu Controller, fare clic su Proprietà controller e sistema.

Viene visualizzata la finestra Proprietà controller e sistema.

3. Nella vista a struttura sulla sinistra della finestra, accedere al nodo dell'oggetto per il

quale visualizzare le proprietà. Le proprietà dell'oggetto selezionato vengono visualizzate

nell'elenco Proprietà sulla destra della finestra.


Per informazioni sulla visualizzazione dello stato di un controller, della modalità operativa e

di altre informazioni di stato, vedere Visualizzazione dello stato del controller a pagina 176

Visualizzazione dello stato del controller.

Per informazioni sulle modalità di accesso e copia del registro degli eventi del controller,

vedere Registrazione degli eventi a pagina 272 Registrazione degli eventi.



6.3.3. Impostazione della data e ora del controller


Panoramica

In questa sezione viene descritto come impostare la data e l'ora del controller. È possibile

impostare la data e l'ora uguali a quelle del computer utilizzato o specificarle manualmente.

Prerequisiti

È necessario disporre dell'accesso in scrittura sul controller. Per ulteriori informazioni, vedere

Informazioni sui diritti di accesso a pagina 192 Informazioni sui diritti di accesso.

Uso della data e ora del PC sul controller

Per impostare la data e l'ora del controller uguali a quelle del computer utilizzato:

1. In Esplora vista robot, selezionare il controller del quale impostare data e ora.

2. Nel menu Controller, fare clic su Imposta data e ora. Viene aperta una finestra di

dialogo nella quale vengono visualizzate la data e l'ora correnti.

3. Fare clic su Ottieni ora computer locale.


Impostazione manuale della data

Per impostare manualmente la data del controller:

1. In Esplora vista robot, selezionare il controller del quale impostare la data.


dialogo nella quale vengono visualizzate la data e l'ora correnti.

3. Nell'elenco Data, fare clic sulla freccia accanto alla data corrente del controller. Viene

aperto un calendario nel quale è possibile selezionare la nuova data.

4. Nel calendario, selezionare il mese tramite le frecce nella parte superiore. Quindi fare clic

su un giorno del mese selezionato per impostare la data.

5. Se è necessario impostare anche l'ora del controller, procedere con l'operazione,

altrimenti, fare clic su OK.




Impostazione manuale dell’ora

Per impostare manualmente l’ora del controller:

1. In Esplora vista robot, selezionare il controller del quale impostare data e ora.


dialogo nella quale vengono visualizzate la data e l’ora correnti.

3. Nella casella Ora, selezionare l'unità di tempo (ore, minuti o secondi) da regolare.

L'orologio verrà interrotto finché non è stata impostata l'ora o non sono state annullate le

nuove impostazioni. Procedere quindi in uno dei seguenti modi:

• Digitare il nuovo valore.

• Regolare il valore tramite le frecce sul lato destro della casella dell'ora.

Ripetere l'operazione per tutte le unità di tempo da impostare.

4. Se è necessario impostare anche la data del controller, procedere con l'operazione,

altrimenti, fare clic su OK.


Layout della finestra di dialogo Imposta data e ora a pagina 181 Layout della finestra di

dialogo Imposta data e ora



6.3.4. Layout della finestra di dialogo Imposta data e ora

6.3.4. Layout della finestra di dialogo Imposta data e ora

Panoramica

Dalla finestra di dialogo Imposta data e ora è possibile impostare la data e l'ora nel

controller. È anche possibile specificare la data e l'ora manualmente o in modo che sia uguale

a quelle del computer utilizzato.

en0300000437

Componenti

1. Casella Controller attivo

Questa casella mostra la data e l'ora del controller visualizzato.

2. Casella Data

Questa casella visualizza la data impostata nel controller. La freccia sul lato destro della

casella apre un calendario nel quale è possibile selezionare una nuova data.

3. Casella Ora

Questa casella visualizza l'ora impostata nel controller.

Le frecce sul lato destro della casella consentono di modificare il valore dell'unità di

tempo selezionata (ore, minuti o secondi).

4. Pulsante Ottieni ora computer locale

Questo pulsante sincronizza l'orologio del controller con quello del computer.


Impostazione della data e ora del controller a pagina 179 Impostazione della data e ora del

controller



6.3.5. Ridenominazione di un controller

6.3.5. Ridenominazione di un controller

Panoramica

In questa sezione viene descritto come modificare il nome di un controller.

Il nome del controller è un'identificazione indipendente dal sistema o dal software in

esecuzione nel controller stesso. Diversamente dall'ID del controller, non è necessario che il

nome sia univoco.

Limitazione

Il nome del controller deve essere scritto con caratteri appartenenti al set ISO 8859-1.

Ridenominazione di un controller

Per rinominare un controller:

1. Nel menu Controller, fare clic su Rinomina.

Viene aperta la finestra di dialogo Rinomina controller.

2. Nella casella Nome controller, immettere il nuovo nome del controller.


Il nuovo nome verrà attivato al riavvio del controller. In una finestra di dialogo, verrà

richiesto se riavviare il controller subito o in un secondo tempo.

4. Nella finestra di dialogo Riavvia controller, procedere in uno dei seguenti modi:

Fare clic

su...

Sì

No

Per...

Riavviare subito il controller.

Attendere prima di riavviare il controller.


Impostazione dell’ID di un controller a pagina 183 Impostazione dell’ID di un controller



6.3.6. Impostazione dell’ID di un controller

6.3.6. Impostazione dell’ID di un controller

Panoramica

Per impostazione predefinita l'ID del controller è impostato sul relativo numero di serie e

costituisce pertanto un identificatore univoco.

L'ID del controller deve rimanere univoco. Per la creazione di un identificatore specifico,

utilizzare il nome del controller. Vedere Ridenominazione di un controller a pagina 182

Ridenominazione di un controller.

Quando impostare l’ID del controller

L'ID del controller è un identificatore univoco del controller e non deve essere modificato.

Tuttavia, se il disco rigido del controller viene sostituito, l'ID verrà perduto ed è necessario

impostarlo di nuovo sul numero di serie del controller.

Impostazione dell’ID di un controller

Per impostare l'ID di un controller:

1. In Esplora vista robot, selezionare il controller del quale impostare l'ID.

2. Richiedere l'accesso in scrittura sul controller. Per ulteriori informazioni, vedere Richiesta

dell’accesso in scrittura a pagina 194 Richiesta dell’accesso in scrittura.

3. Nel menu Controller, puntare su Avanzatee fare clic su Imposta ID controller.

4. Nella finestra di dialogo Imposta ID controller, immettere l'ID del controller, quindi fare

clic su OK.

Utilizzare un massimo di 40 caratteri compresi nel set di caratteri ISO Latin-1.



6.4.1. Backup di un sistema

6.4 Gestione dei backup


Panoramica

Quando si esegue il backup di un sistema, vengono copiati tutti i dati necessari per ripristinare

il sistema nello stato attuale:

• Informazioni sul software e le opzioni installate nel sistema.

• Directory principale del sistema e tutto il relativo contenuto.

• Tutti i programmi del robot e i moduli nel sistema.

• Tutti i dati di configurazione e di calibrazione del sistema.

Prerequisiti

È necessario disporre dell'accesso in scrittura sul controller.

È necessario avere eseguito l'accesso al controller in qualità di utente che dispone delle

autorizzazioni appropriate. Per ulteriori informazioni sulle autorizzazioni nel sistema di

autorizzazione degli utenti (UAS), vedere Informazioni sulle autorizzazioni degli utenti a

pagina 197 Informazioni sulle autorizzazioni degli utenti.

Backup di un sistema

Per eseguire il backup di un sistema:

1. In Esplora vista robot, selezionare il controller del quale eseguire il backup.

2. Nel menu Controller, fare clic su Crea backup. Viene visualizzata la finestra di dialogo

Crea backup.

3. Immettere un nuovo nome e specificare un percorso per il backup o mantenere le

impostazioni predefinite.

4. Fare clic su Crea backup. È possibile visualizzare l'avanzamento del backup nella

finestra Output.




Risultato

Al termine dell'operazione sarà disponibile una cartella con il nome assegnato al backup nel

percorso specificato.

La cartella contiene una serie di sottocartelle che costituiscono il backup.

La cartella...

Backinfo

Home

Rapid

Syspar

Contiene...

informazioni necessarie per ricreare il software e le opzioni del

sistema dal pool di supporti.

una copia del contenuto della directory principale del sistema.

una sottocartella per ciascun task nella memoria di programma

del sistema. Ciascuna di queste cartelle contiene cartelle

separate per i moduli di programma e i moduli di sistema.

i file di configurazione del sistema.

ATTENZIONE!

Se il contenuto della cartella di backup viene modificato potrebbe non essere possibile

ripristinare il sistema.



6.4.2. Ripristino di un sistema mediante un backup


Panoramica

Il ripristino dei sistemi mediante un backup sostituisce il sistema corrente con quello presente

nel backup. Questo significa che verrà sostituito quanto segue:

• Software e opzioni installate.

• Directory principale del sistema e tutto il relativo contenuto.

• Tutti i programmi RAPID e i moduli nel sistema.

• Tutti i dati di configurazione e di calibrazione del sistema.

Prerequisiti

È necessario disporre dell'accesso in scrittura sul controller.

È necessario avere eseguito l'accesso al controller in qualità di utente che dispone delle

autorizzazioni appropriate. Per ulteriori informazioni sulle autorizzazioni nel sistema di

autorizzazione degli utenti (UAS), vedere Informazioni sulle autorizzazioni degli utenti a


Ripristino di un sistema

Per ripristinare un sistema mediante un backup:

1. In Esplora vista robot, selezionare il controller del quale ripristinare il sistema.

2. Nel menu Controllerfare clic su Ripristina. Viene visualizzata la finestra di dialogo

Ripristina da backup.

3. Nella finestra di dialogo Ripristina da backup, selezionare il backup da utilizzare per il

ripristino del sistema.

4. Fare clic su Ripristina. È possibile visualizzare l'avanzamento del ripristino nella finestra

Output.

5. Al termine del ripristino, riavviare il controller per caricare il sistema ripristinato. Per

ulteriori informazioni, vedere Riavvio di un controller a pagina 210 Riavvio di un

controller.




NOTA!

Se il sistema del backup non è stato creato dal controller nel quale si sta eseguendo il

ripristino, verrà visualizzato un messaggio indicante la mancata corrispondenza. Prima di

proseguire, assicurarsi che il sistema del backup sia compatibile con il controller sul quale

viene eseguito il ripristino.



6.5.1. Trasferimento di dati tra il PC e un controller

6.5 Gestione dei file nel controller


Panoramica

È possibile trasferire file e cartelle da e verso un controller tramite la finestra Gestione file.

Prerequisiti

È necessario che siano soddisfatti i seguenti requisiti:

• Il PC deve essere collegato alla stessa rete del controller o alla porta di servizio del

controller. Per informazioni sul collegamento del controller, vedere Accesso a un

controller da RobotStudioOnline a pagina 34 Accesso al controller da RobotStudio

Online.

• È necessario avere eseguito l'accesso al controller in qualità di utente con

autorizzazioni UAS che consentono il trasferimento di file. Per ulteriori informazioni

sulle autorizzazioni UAS, vedere Informazioni sulle autorizzazioni degli utenti a


Trasferimento di file e cartelle

Per trasferire file e cartelle:


Viene aperta la finestra Gestione file.

2. Nell'elenco contenuto del PC della finestra Gestione file, selezionare la cartella da o

verso la quale si desidera trasferire il contenuto.

3. Nell'elenco contenuto del controller della finestra Gestione file, selezionare la cartella

da o verso la quale si desidera trasferire il contenuto.

4. Selezionare gli elementi da trasferire. Per selezionare più elementi alla volta, procedere in

uno dei seguenti modi:


alcuni elementi adiacenti

Premere

il tasto SHIFT e selezionare il primo e l’ultimo

elemento.





alcuni elementi non adiacenti

tutti gli elementi nell’elenco

Premere

il tasto CTRL e selezionare ciascun elemento.

I tasti CTRL+A

5. Quando sono stati selezionati i file e le cartelle da trasferire, procedere in uno dei modi

seguenti:

Per

Spostare i file

Copiare i file

Premere

CTRL+X

CTRL+C

6. Posizionare il punto di inserimento nell’elenco dei contenuti della posizione di

destinazione (PC o controller) e premere CTRL+ V .


Finestra Gestione file a pagina 76 Finestra Gestione file


Organizzazione dei file nel controller a pagina 190 Organizzazione dei file nel controller



6.5.2. Organizzazione dei file nel controller


Panoramica

Tramite la finestra Gestione file è possibile organizzare i dati nel controller nei modi seguenti:

• Creazione di cartelle

• Ridenominazione di file e cartelle

• Eliminazione di file e cartelle

Prerequisiti

È necessario che siano soddisfatti i seguenti requisiti:

• Il PC deve essere collegato alla stessa rete del controller o alla porta di servizio del

controller. Per informazioni sul collegamento del controller, vedere Accesso a un

controller da RobotStudioOnline a pagina 34 Accesso al controller da RobotStudio

Online.

• È necessario avere eseguito l'accesso al controller in qualità di utente con

autorizzazioni UAS che consentono il trasferimento di file. Per ulteriori informazioni

sulle autorizzazioni UAS, vedere Informazioni sulle autorizzazioni degli utenti a


Creazione di cartelle

Per creare cartelle nel controller:



2. Nell'elenco contenuto del controller della finestra Gestione file, selezionare la posizione

in cui si desidera creare la cartella.

3. Fare clic con il pulsante destro del mouse sull'elenco contenuto del controller e

selezionare Nuova cartella nel menu di scelta rapida.

Viene creata una cartella di nome Nuova cartella.

4. Facoltativamente, rinominare la nuova cartella seguendo queste istruzioni.




Ridenominazione di file e cartelle

Per rinominare file e cartelle:



2. Nell’elenco contenuto del controller della finestra Gestione file, selezionare l’elemento

da rinominare.

3. Fare clic con il pulsante destro del mouse sull’elemento e selezionare Rinomina nel menu

di scelta rapida.

Il nome dell'elemento ora può essere modificato.

4. Digitare il nuovo nome e premere Enter.

Eliminazione di file e cartelle

Per eliminare file e cartelle:



2. Nell'elenco contenuto del controller della finestra Gestione file, selezionare l'elemento

da eliminare.

3. Fare clic con il pulsante destro del mouse sull'elemento e selezionare Elimina nel menu

di scelta rapida.


Finestra Gestione file a pagina 76 Finestra Gestione file


Trasferimento di dati tra il PC e un controller a pagina 188 Trasferimento di dati tra il PC e

un controller



6.6.1. Informazioni sui diritti di accesso

6.6 Gestione del sistema di accesso in scrittura


Panoramica

Il sistema dei diritti di accesso garantisce che solo una persona alla volta esegua i comandi o

modifichi i dati nel controller, anche se più persone hanno effettuato l'accesso. Ciò è

necessario per motivi di sicurezza e per impedire che i dati vengano sovrascritti

accidentalmente.

Quando si accede al controller è possibile disporre dell'accesso in sola lettura o dell'accesso

in scrittura. Sola lettura è il diritto di accesso predefinito; per ottenere l'accesso in scrittura a

un controller, è necessario richiederlo.

Oltre al sistema dei diritti di accesso, è disponibile il sistema di autorizzazione degli utenti

(UAS, User Authorization System), che limita le operazioni che ogni utente è autorizzato a

svolgere con il robot. Per ulteriori informazioni sulle autorizzazioni UAS, vedere


degli utenti.

Quando è necessario l'accesso in scrittura

L'accesso in scrittura sul controller è necessario per svolgere le seguenti operazioni:

• Riavvio del controller.

• Backup o ripristino di sistemi.

• Creazione o modifica di programma del robot.

• Modifica della configurazione del robot.

• Modifica dei segnali I/O.

• Ridenominazione del controller.

• Impostazione della data e ora del controller.




Accesso in scrittura nelle modalità manuale e automatica

Alcuni utenti possono avere effettuato l'accesso al controller, ma solo uno alla volta può

disporre dell'accesso in scrittura.

Quando il controller è in modalità manuale, la FlexPendant ha la priorità sull'accesso in

scrittura. In modalità automatica, il primo utente che richiede l'accesso in scrittura lo ottiene.

Che cosa accade se viene perduto l’accesso in scrittura

Se viene perduto l'accesso in scrittura, evento che si verifica se il controller viene commutato

dalla modalità automatica a quella manuale, non viene inviato alcun avvertimento. Questo

significa che eventuali modifiche non applicate al sistema verranno perdute a meno che i dati

non vengano salvati su un file e si continui a lavorare quando viene riottenuto l'accesso in

scrittura.


Richiesta dell’accesso in scrittura a pagina 194 Richiesta dell’accesso in scrittura.

Rilascio dell’accesso in scrittura a pagina 196 Rilascio dell’accesso in scrittura.



6.6.2. Richiesta dell’accesso in scrittura


Panoramica

È possibile accedere ai controller nella vista robot tramite accesso in sola lettura o in scrittura.

L'accesso in scrittura è necessario per modificare i programmi e le configurazioni o per

modificare in qualsiasi altro modo i dati nel controller.

Prerequisiti per l’accesso in scrittura

È possibile ottenere l'accesso in scrittura su qualsiasi controller a condizione che vengano

soddisfatti i prerequisiti indicati.

Quando la

modalità del

controller è:

Auto


Prerequisito da soddisfare:

L’accesso in scrittura non deve essere rilevato da altri utenti.

L’accesso in scrittura remoto deve essere concesso sulla

FlexPendant. Per motivi di sicurezza, un utente della FlexPendant può

anche richiamare questo accesso in scrittura remoto in modalità

manuale.

Se i prerequisiti non vengono soddisfatti, l'accesso in scrittura verrà negato o perduto. Questo

significa che se si dispone dell'accesso in scrittura in modalità automatica e il controller viene

commutato in modalità manuale, l'accesso in scrittura verrà perduto senza alcun

avvertimento. Questo accade perché, per motivi di sicurezza, in modalità manuale l'unità

FlexPendant ha l'accesso in scrittura quale opzione predefinita. La stessa situazione si verifica

se, in modalità manuale, l'accesso in scrittura remoto viene richiesto dall'unità FlexPendant.

Richiesta dell’accesso in scrittura

Per richiedere l'accesso in scrittura su un controller:

1. In Esplora vista robot, selezionare il controller.

2. Nel menu Controller, fare clic su Richiedi accesso in scrittura.

Risultato

Quando l'accesso in scrittura viene concesso, la finestra Stato controller viene aggiornata.

Se l'accesso in scrittura viene negato, viene visualizzato un messaggio.








6.6.3. Rilascio dell’accesso in scrittura

6.6.3. Rilascio dell’accesso in scrittura

Panoramica

È possibile accedere ai controller nella vista robot tramite accesso in sola lettura o in scrittura.

Poiché più utenti possono avere effettuato l'accesso allo stesso controller, ma solo uno può

disporre dell'accesso in scrittura, è possibile rilasciare l'accesso in scrittura quando non è più

necessario.

Rilascio dell’accesso in scrittura

Per rilasciare l'accesso in scrittura su un controller:

1. In Esplora vista robot, selezionare il controller.

2. Nel menu Controller, fare clic su Rilascia accesso in scrittura.

Risultato

Quando il diritto di accesso è cambiato da lettura/scrittura a sola lettura, la finestra Stato

controller verrà aggiornata.
