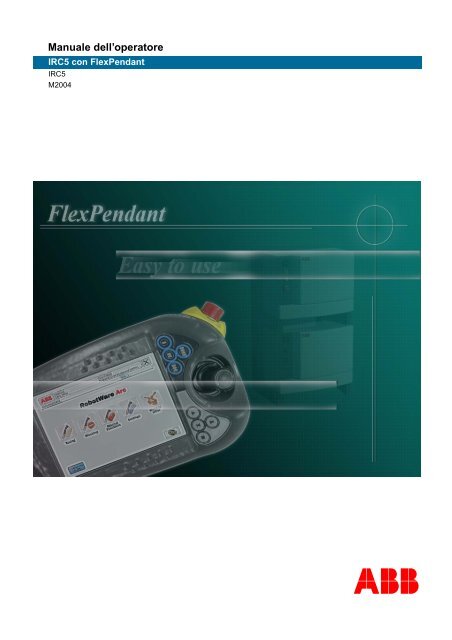

Manuale dell'operatore

Manuale dell’operatore

IRC5 con FlexPendant

IRC5

M2004

Manuale dell’operatore

IRC5 con FlexPendant

M2004

ID documento: 3HAC 16590-7

Revisione: Rev A

Le informazioni contenute nel presente manuale sono soggette a modifiche senza

preavviso e non devono essere considerate vincolanti per ABB. ABB non si assume

alcuna responsabilità per eventuali errori nel presente manuale.

Salvo quanto espressamente indicato nel presente manuale, ABB non concede alcuna

altra garanzia in relazione al Prodotto in merito a eventuali perdite, danni a persone o

beni, idoneità per uno scopo specifico o altro.

In nessun caso, ABB potrà essere ritenuta responsabile per eventuali danni accidentali

o consequenziali dovuti all'utilizzo del presente manuale e dei prodotti in esso descritti.

Il presente manuale non può essere riprodotto o copiato, interamente o parzialmente,

senza autorizzazione scritta da parte di ABB, e il relativo contenuto non può essere

divulgato a terzi o utilizzato per scopi non autorizzati. I contravventori saranno

perseguiti a norma di legge.

È possibile richiedere ulteriori copie del presente manuale ad ABB al prezzo corrente.

(c) Copyright 2004 ABB. Tutti i diritti riservati.

ABB Automation Technologies AB

Robotics

SE-721 68 Västerås

Svezia

Table of Contents

Panoramica . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9

Documentazione del prodotto, M2004 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11

1 Sicurezza 13

1.1 Informazioni sul capitolo relativo alla sicurezza . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13

1.2 Norme di sicurezza applicabili per IRC5 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14

1.3 Terminologia della sicurezza . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15

1.3.1 Segnali di sicurezza generici . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15

1.3.2 PERICOLO . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17

1.3.2.1 PERICOLO - Assicurarsi che l’alimentazione di rete sia spenta. . . . . . . . . . . . . . . . . . . . 17

1.3.2.2 PERICOLO - I manipolatori mobili sono potenzialmente letali. . . . . . . . . . . . . . . . . . . . 18

1.3.2.3 PERICOLO - I manipolatori senza freni dell’asse sono potenzialmente letali. . . . . . . . . 19

1.3.3 AVVERTENZA . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20

1.3.3.1 AVVERTENZA - L'unità è sensibile alle scariche elettrostatiche. . . . . . . . . . . . . . . . . . 20

1.3.4 Che cosa è un arresto di emergenza . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22

1.3.5 Che cosa è un arresto di sicurezza . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23

1.3.6 Che cosa è la protezione . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24

1.3.7 Dispositivo di attivazione e pulsanti Hold-to-run . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .25

1.4 Gestione di un’emergenza . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26

1.4.1 Arresto del sistema . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26

1.4.2 Disinserire i freni del robot. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27

1.4.3 Estinzione degli incendi . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28

1.4.4 Ripristino dagli arresti di emergenza . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29

1.4.5 Ritorno al percorso programmato. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30

1.5 Utilizzo del modo sicuro. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31

1.5.1 Panoramica . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31

1.5.2 Sicurezza personale . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 32

1.5.3 Utilizzo del terminale portatile. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 33

1.5.4 Strumenti di sicurezza . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 34

1.5.5 Sicurezza in modalità manuale a velocità ridotta e in modalità manuale a velocità massima . . . . 35

1.5.6 Sicurezza in modalità automatica. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 36

2 Scenari operativi 37

2.1 Informazioni sul capitolo relativo agli scenari operativi . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 37

2.2 Avviamento del sistema . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 38

2.3 Movimento manuale. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 40

2.4 Utilizzo di programmi RAPID . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 42

2.5 Come lavorare con input e output. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 44

2.6 Backup e ripristino . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 45

2.7 Funzionamento in produzione . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 46

2.8 Aggiornamento . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 48

2.9 Installazione di opzioni software . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 49

2.10 Arresto . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 50

2.11 Quando utilizzare la FlexPendant e RobotStudioOnline . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .51

2.12 Procedura generale per la risoluzione dei problemi . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 54

3 FlexPendant 57

3.1 Informazioni sul capitolo relativo alla FlexPendant. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 57

3.2 La FlexPendant . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 58

3.2.1 Che cosa è una FlexPendant . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 58

3.2.2 Pulsanti hardware e pulsanti sulla FlexPendant . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 62

3.2.2.1 Utilizzo del pulsante Hold-to-run . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 62

3.2.2.2 Avvio e arresto dell'esecuzione . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .64

3.2.2.3 Esecuzione un'istruzione alla volta . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 65

3HAC 16590-7 Revisione: Rev A

3


3.2.3 Collegamento e scollegamento della FlexPendant . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 68

3.2.3.1 Che cosa succede quando viene collegata la FlexPendant . . . . . . . . . . . . . . . . . . . . . . . 68

3.2.3.2 Collegamento di una FlexPendant . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 70

3.2.3.3 Scollegamento della FlexPendant . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 71

3.2.4 Procedure di base nella FlexPendant . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 72

3.2.4.1 Utilizzo della tastiera software . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 72

3.2.4.2 Scorrimento e zoom . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 74

3.2.4.3 Applicazioni di processo. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 75

3.3 Personalizzazione della FlexPendant . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 76

3.3.1 Panoramica, personalizzazione della FlexPendant . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 76

3.3.2 Visualizzazione di informazioni sulla FlexPendant. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 77

3.4 Menu ABB . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 78

3.4.1 Esplora FlexPendant . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 78

3.4.1.1 Esplora FlexPendant . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 78

3.4.1.2 Manipolazione dei file . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 79

3.4.2 Input e output . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 80

3.4.2.1 Input e output, I/O. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 80

3.4.2.2 Simulazione e modifica del valore di un segnale . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 81

3.4.2.3 Visualizzazione di un gruppo di segnali . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 82

3.4.2.4 Segnali di I/O di sicurezza . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 83

3.4.3 Movimento manuale . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 87

3.4.3.1 Introduzione al movimento manuale . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 87

3.4.3.2 Movimento manuale coordinato . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 88

3.4.3.3 Limitazioni al movimento manuale . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 89

3.4.3.4 Finestra Movimento manuale . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 90

3.4.3.5 Selezione dell'unità meccanica . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 92

3.4.3.6 Selezione della modalità di movimento . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 94

3.4.3.7 Impostazione dell'orientamento dell'utensile . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 96

3.4.3.8 Movimento manuale asse per asse . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 97

3.4.3.9 Movimento manuale in coordinate di base . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 99

3.4.3.10 Movimento manuale in coordinate universali. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 100

3.4.3.11 Movimento manuale in coordinate dell'oggetto di lavoro . . . . . . . . . . . . . . . . . . . . . . 102

3.4.3.12 Movimento manuale in coordinate utensile . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 104

3.4.3.13 Selezione dell'utensile, dell'oggetto di lavoro e del carico utile . . . . . . . . . . . . . . . . . . 106

3.4.3.14 Creazione di un utensile . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 107

3.4.3.15 Modifica della dichiarazione dell'utensile . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 110

3.4.3.16 Modifica dei dati dell'utensile. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 112

3.4.3.17 Eliminazione di un utensile. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 115

3.4.3.18 Configurazione di utensili fissi . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 116

3.4.3.19 Definizione del sistema di riferimento utensile . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 118

3.4.3.20 Creazione di un oggetto di lavoro. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 120

3.4.3.21 Modifica della dichiarazione dell'oggetto di lavoro . . . . . . . . . . . . . . . . . . . . . . . . . . . 122

3.4.3.22 Modifica dei dati dell'oggetto di lavoro . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 123

3.4.3.23 Eliminazione di un oggetto di lavoro . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 124

3.4.3.24 Definizione del sistema di coordinate dell'oggetto di lavoro . . . . . . . . . . . . . . . . . . . . 125

3.4.3.25 Creazione di un carico utile . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 128

3.4.3.26 Modifica della dichiarazione del carico utile . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 130

3.4.3.27 Modifica dei dati del carico utile . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 131

3.4.3.28 Eliminazione di un carico utile . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 132

3.4.3.29 Blocco del joystick in direzioni specifiche . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 133

3.4.3.30 Movimento incrementale per il posizionamento preciso . . . . . . . . . . . . . . . . . . . . . . . 135

3.4.3.31 Lettura della posizione esatta . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 137

3.4.4 Finestra Produzione . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 139

3.4.4.1 Finestra Produzione . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 139

4

3HAC 16590-7 Revisione: Rev A


3.4.5 Dati programma. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 141

3.4.5.1 Dati programma. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 141

3.4.5.2 Visualizzazione dei dati in specifici task, moduli o routine . . . . . . . . . . . . . . . . . . . . . . 142

3.4.5.3 Creazione di nuove istanze di dati. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 143

3.4.5.4 Modifica delle istanze di dati . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .145

3.4.5.5 Eliminazione, modifica della dichiarazione, copia o definizione delle istanze di dati . . 150

3.4.6 Editor di programma. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 153

3.4.6.1 Prima di iniziare la programmazione . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 153

3.4.6.2 Creazione di un nuovo programma . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 154

3.4.6.3 Gestione dei programmi . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .155

3.4.6.4 Avvio dei programmi . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .160

3.4.6.5 Esecuzione del programma da un’istruzione specifica . . . . . . . . . . . . . . . . . . . . . . . . . . 162

3.4.6.6 Interruzione dei programmi. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 164

3.4.6.7 Caricamento, esecuzione e interruzione di programmi multitasking . . . . . . . . . . . . . . . 165

3.4.6.8 Eliminazione di programmi dalla memoria. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 167

3.4.6.9 Eliminazione di programmi dal disco rigido. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 169

3.4.6.10 Visualizzazione di un modulo . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 170

3.4.6.11 Gestione dei moduli . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 171

3.4.6.12 Visualizzazione di una routine . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 175

3.4.6.13 Gestione delle routine . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 176

3.4.6.14 Esecuzione di una routine specifica . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 181

3.4.6.15 Mirroring di un programma, modulo o routine . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 183

3.4.6.16 Arresto della batteria di riserva durante il trasporto . . . . . . . . . . . . . . . . . . . . . . . . . . . 185

3.4.6.17 Gestione delle istruzioni . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 187

3.4.6.18 Esempio: Aggiunta di istruzioni di movimento . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 195

3.4.6.19 Disattivazione della visualizzazione delle dichiarazioni nel codice di programma . . . 196

3.4.6.20 Salvataggio del programma RAPID . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 197

3.4.6.21 Regolazione senza movimento . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 200

3.4.6.22 Regolazione in movimento . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 201

3.4.7 Backup e ripristino . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 202

3.4.7.1 Che cosa viene salvato nel backup . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 202

3.4.7.2 Backup del sistema . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 204

3.4.7.3 Ripristino del sistema . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 206

3.4.7.4 Note importanti per l’esecuzione dei backup. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 208

3.4.8 Calibrazione. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 209

3.4.8.1 Calibrazione . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 209

3.4.8.2 Verifica della necessità di calibrare il robot . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 211

3.4.8.3 Aggiornamento dei contagiri tramite FlexPendant . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 212

3.4.8.4 Caricamento dei dati di calibrazione mediante la FlexPendant . . . . . . . . . . . . . . . . . . . 215

3.4.8.5 Modifica offset calibrazione motore . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 216

3.4.8.6 Procedura di calibrazione fine sulla FlexPendant . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 217

3.4.8.7 Memoria della scheda di misurazione seriale . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 219

3.4.8.8 Sistema di riferimento di base. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 222

3.4.9 Pannello di controllo. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 225

3.4.9.1 Pannello di controllo . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 225

3.4.9.2 Modifica di luminosità e contrasto . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 226

3.4.9.3 Commutazione tra l'utilizzo destro e mancino della FlexPendant . . . . . . . . . . . . . . . . . 227

3.4.9.4 Configurazione dei parametri di sistema. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 229

3.4.9.5 Modifica di data e ora . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 232

3.4.9.6 Configurazione degli I/O più comuni . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 233

3.4.9.7 Modifica della lingua . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 234

3.4.9.8 Tasti programmabili . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 235

3.4.9.9 Supervisione . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 237

3.4.9.10 Configurazione del sistema FlexPendant . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 239

3.4.9.11 Touch Screen. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 241


5


3.4.10 Registro eventi . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 242

3.4.10.1 Apertura e chiusura del registro eventi . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 242

3.4.10.2 Utilizzo dei registri . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 243

3.4.10.3 Visualizzazione di un messaggio . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 244

3.4.10.4 Eliminazione delle voci del registro . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 245

3.4.10.5 Salvataggio delle voci del registro . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 246

3.4.11 Blocca schermo . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 247

3.4.11.1 Blocco dello schermo . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 247

3.4.12 Finestra Operatore . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 249

3.4.12.1 Finestra Operatore. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 249

3.4.13 Informazioni di sistema . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 250

3.4.13.1 Informazioni di sistema. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 250

3.4.14 Riavvia . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 251

3.4.14.1 Panoramica del riavvio . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 251

3.4.14.2 Utilizzo di Boot Application. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 252

3.4.14.3 Riavvio e utilizzo del sistema corrente (avvio a caldo) . . . . . . . . . . . . . . . . . . . . . . . . 256

3.4.14.4 Riavvio e selezione di un altro sistema (X-start) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 257

3.4.14.5 Riavvio ed eliminazione del sistema corrente (C-start) . . . . . . . . . . . . . . . . . . . . . . . . 258

3.4.14.6 Riavvio ed eliminazione di programmi e moduli (P-start) . . . . . . . . . . . . . . . . . . . . . . 259

3.4.14.7 Riavvio e ritorno alle impostazioni predefinite (I-start) . . . . . . . . . . . . . . . . . . . . . . . . 260

3.4.14.8 Riavvio dai dati di sistema memorizzati in precedenza (B-start) . . . . . . . . . . . . . . . . . 261

3.4.14.9 Reflash del firmware e della FlexPendant . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 262

3.4.15 Disconnessione e accesso . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 264

3.4.15.1 Disconnessione e accesso . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 264

3.5 Barra di stato. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 266

3.5.1 Barra di stato . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 266

3.5.2 Visualizzazione di messaggi dai programmi RAPID. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 267

3.5.3 Visualizzazione dell'attività corrente del sistema . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 268

3.6 Menu di impostazione rapida . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 269

3.6.1 Menu di impostazione rapida . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 269

3.6.2 Menu di impostazione rapida, Unità meccanica . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 271

3.6.2.1 Menu di impostazione rapida, Unità meccanica . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 271

3.6.3 Menu di impostazione rapida, Incremento . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 274

3.6.3.1 Menu di impostazione rapida, Incremento . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 274

3.6.4 Menu di impostazione rapida, Modalità di esecuzione . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 275

3.6.4.1 Menu di impostazione rapida, Modalità di esecuzione. . . . . . . . . . . . . . . . . . . . . . . . . . 275

3.6.5 Menu di impostazione rapida, Modalità passo . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 277

3.6.5.1 Menu di impostazione rapida, Modalità passo . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 277

3.6.6 Menu di impostazione rapida, Modalità velocità . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 279

3.6.6.1 Menu di impostazione rapida, Modalità velocità . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 279

4 Controller 281

4.1 Informazioni sul capitolo relativo al controller . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 281

4.2 Pulsanti e connettori . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 282

4.2.1 Pulsanti sul FlexController. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 282

4.2.2 Collegamento di un PC alla porta di servizio. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 284

4.2.3 Impostazione del collegamento di rete. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 286

4.3 Modalità operative . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 288

4.3.1 Modalità operativa corrente . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 288

4.3.2 Modalità automatica . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 290

4.3.2.1 Informazioni sulla modalità automatica . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 290

4.3.2.2 Avvio in modalità automatica. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 291

4.3.2.3 Esecuzione di programmi in modalità automatica . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 293

4.3.2.4 Passaggio dalla modalità manuale a quella automatica . . . . . . . . . . . . . . . . . . . . . . . . . 294

6



4.3.3 Modalità manuale . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 295

4.3.3.1 Informazioni sulla modalità manuale . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 295

4.3.3.2 Avvio in modalità manuale . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 296

4.3.3.3 Esecuzione di programmi in modalità manuale . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 297

4.3.3.4 Passaggio dalla modalità automatica a quella manuale a velocità ridotta. . . . . . . . . . . . 298

4.3.3.5 Passaggio alla modalità manuale a velocità massima . . . . . . . . . . . . . . . . . . . . . . . . . . . 299

5 Descrizioni dei termini e dei concetti 301

5.1 Informazioni sul capitolo . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 301

5.2 Che cosa è RobotStudioOnline . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 302

5.3 Che cosa è un sistema robotico. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 303

5.4 Che cosa sono robot, manipolatori e posizionatori. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 304

5.5 Che cosa è un FlexController . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 305

5.6 Che cosa è un utensile. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 306

5.7 Che cosa è il punto centrale dell'utensile . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 307

5.8 Che cosa è un oggetto di lavoro . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 308

5.9 Che cosa è un sistema di coordinate . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 309

5.10 Che cosa è la modalità manuale . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 315

5.11 Che cosa è la modalità automatica . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 316

5.12 Che cosa è un'applicazione RAPID . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 317

5.13 Struttura di un'applicazione RAPID . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 318

5.14 Che cosa è un array di dati . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 320

5.15 Che cosa è un registro eventi . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 321


7


8


Panoramica

Panoramica

Informazioni sul manuale

Questo manuale contiene le istruzioni per l’utilizzo quotidiano dei sistemi robotici basati su

IRC5 mediante una FlexPendant.

Utilizzo

Questo manuale deve essere utilizzato durante il funzionamento.

Chi deve leggere il manuale

Il presente manuale è destinato a:

• operatori

• tecnici di prodotto

• tecnici dell'assistenza

• programmatori di robot

Come leggere il manuale dell’operatore

Il Manuale dell'operatore è organizzato in cinque capitoli.

Capitolo Titolo Contenuto

1 Sicurezza Istruzioni di sicurezza e avvertenze.

2 Scenari operativi Breve introduzione e istruzioni passo passo per

svolgere le attività più comuni.

3 FlexPendant Descrizione delle parti e delle funzioni della

FlexPendant. Questo è il capitolo più esteso con le

istruzioni per il funzionamento.

4 Controller Descrizione di funzioni e pulsanti dei moduli di

comando e di azionamento.

5 Descrizioni dei termini e

dei concetti

Descrizioni dei termini e dei concetti utilizzati nella

robotica.

Prerequisiti

Il lettore deve:

• avere familiarità con i concetti descritti nella Guida introduttiva - IRC5 e RobotStudio

Online.

• conoscere il funzionamento del robot.

Riferimenti

Riferimento

Product manual, procedures - IRC5

(Manuale del prodotto, Procedure - IRC5)

Product manual, references - IRC5

(Manuale del prodotto, Informazioni di riferimento - IRC5)

Manuale dell'operatore - IRC5 con FlexPendant

ID documento

3HAC021313-001

3HAC021313-001

3HAC16590-7


9

Panoramica

Riferimento

Manuale dell’operatore - RobotStudio Online

Guida introduttiva - IRC5 e RobotStudio Online

Manuale per la risoluzione dei problemi - IRC5

Manuale tecnico di riferimento - Parametri di sistema

ID documento

3HAC18236-7

3HAC021564-007

3HAC020738-007

3HAC17076-7

Revisioni

Revisione Descrizione

- Prima pubblicazione. IRC5 M2004. Rilasciata con 5.04.

A Seconda edizione. Rilasciata con 5.05.

10


Documentazione del prodotto, M2004


Informazioni generali

La documentazione del robot può essere suddivisa in un certo numero di categorie. Questo

elenco si basa sul tipo di informazioni contenute nei documenti, a prescindere dal fatto che i

prodotti siano standard o opzionali. Ciò significa che qualsiasi fornitura di prodotti robot non

conterrà tuttii documenti elencati, ma solo quelli relativi all’attrezzatura fornita.

È comunque possibile ordinare tutti i documenti elencati presso ABB. I documenti elencati

sono validi per i sistemi robotici M2004.

Manuali hardware

Tutto l'hardware, i robot e gli armadietti del controller vengono forniti con un manuale del

prodotto, diviso in due parti:

Manuale del prodotto, Procedure

• Informazioni di sicurezza

• Installazione e configurazione (descrizione dell'installazione meccanica, dei

collegamenti elettrici e del caricamento del software di sistema)

• Manutenzione (descrizioni di tutte le procedure di manutenzione preventiva

necessarie, con indicazione della frequenza)

• Riparazione (descrizioni di tutte le procedure di riparazione consigliate, con

indicazione delle parti di ricambio)

• Ulteriori procedure, se presenti (calibrazione, dismissione)

Manuale del prodotto, Informazioni di riferimento

• Informazioni di riferimento (codici della documentazione a cui viene fatto riferimento

nel manuale del prodotto, elenchi di utensili, standard di sicurezza)

• Elenco delle parti

• Schemi o rappresentazioni esplose

• Schemi elettrici

Manuali di RobotWare

I seguenti manuali descrivono il software del robot in generale e contengono informazioni di

riferimento importanti:

• RAPID - Panoramica: Una panoramica del linguaggio di programmazione RAPID.

• RAPID - Manuale di riferimento, parte 1: Descrizione di tutte le istruzioni RAPID.

• RAPID - Manuale di riferimento, parte 2: Descrizione di tutte le funzioni e dei tipi

di dati RAPID.

• Manuale tecnico di riferimento - Parametri di sistema: Descrizione dei parametri

di sistema e flussi di lavoro per la configurazione.


11


Manuali delle applicazioni

Le applicazioni specifiche, quali opzioni software o hardware, vengono descritte nei manuali

delle applicazioni. In un manuale delle applicazioni possono essere descritte più

applicazioni.

Generalmente, in questi manuali vengono fornite informazioni su:

• Scopo dell'applicazione (cosa fa e quando è utile)

• Dotazioni (quali cavi, schede di I/O, istruzioni RAPID, parametri di sistema)

• Utilizzo dell'applicazione

• Esempi di utilizzo dell'applicazione

Manuali dell’operatore

Questo gruppo di manuali è destinato a coloro che saranno in contatto diretto con il robot,

vale a dire gli operatori della cella di produzione e gli addetti alla risoluzione dei problemi.

Questo gruppo di manuali comprende:

• Manuale dell’operatore - IRC5 con FlexPendant

• Manuale dell’operatore - RobotStudio Online

• Manuale per la risoluzione dei problemi del controller e del robot

12


1 Sicurezza

1.1. Informazioni sul capitolo relativo alla sicurezza

1 Sicurezza

1.1. Informazioni sul capitolo relativo alla sicurezza

Introduzione alla sicurezza

In questo capitolo vengono descritti i principi e le procedure di sicurezza da utilizzare per il

funzionamento di un robot o di un sistema robotico.

Non vengono affrontati gli argomenti riguardanti la progettazione dei criteri di sicurezza e le

modalità di installazione delle apparecchiature correlate alla sicurezza. Tali argomenti sono

trattati nei manuali del prodotti forniti con il sistema robotico.


13

1 Sicurezza

1.2. Norme di sicurezza applicabili per IRC5

1.2. Norme di sicurezza applicabili per IRC5

Norme sulla salute e la sicurezza

Il robot è totalmente conforme alle norme sulla salute e sulla sicurezza stabilite dalle direttive

CEE relative ai macchinari.

I robot ABB controllati tramite l'IRC5 sono conformi alle norme seguenti:

Standard

EN ISO 12100-1

EN ISO 12100-2

EN 954-1

EN 775

EN 60204

EN 61000-6-4 (opzione)

EN 61000-6-2

Descrizione

Sicurezza dei macchinari - Terminologia

Sicurezza dei macchinari - Specifiche tecniche

Sicurezza dei macchinari - Parti del sistema di comando legate

alla sicurezza

Manipolazione dei robot industriali - Sicurezza

Apparecchiature elettriche delle macchine industriali

Compatibilità elettromagnetica (EMC), emissioni generiche

Compatibilità elettromagnetica (EMC), immunità generica

Standard

IEC 204-1

IEC 529

Descrizione

Apparecchiature elettriche delle macchine industriali

Livelli di protezione forniti dagli involucri

Standard

ISO 10218

ISO 9787

Descrizione

Manipolazione dei robot industriali - Sicurezza

Manipolazione dei robot industriali - Sistemi di coordinate e

movimenti

Standard

ANSI/RIA 15/06/1999

ANSI/UL 1740-1998

(opzione)

CAN/CSA Z 434-03

(opzione)

Descrizione

Norme di sicurezza per robot industriali e sistemi robotici

Norme di sicurezza per robot e apparecchiature robotiche

Robot industriali e sistemi robotici - Norme di sicurezza generali

14


1 Sicurezza

1.3.1. Segnali di sicurezza generici

1.3 Terminologia della sicurezza



In questa sezione vengono specificati tutti i pericoli che possono insorgere nell’esecuzione dei

lavori descritti in questo manuale. Ciascun pericolo è descritto in una sezione specifica

composta da:

• Una scritta che indica il livello di pericolo (PERICOLO, AVVERTENZA o

ATTENZIONE) e il tipo di pericolo.

• Una breve descrizione di ciò che accadrà se l'operatore o il personale di assistenza

nonprovvede a eliminare il pericolo.

• Un'istruzione su come eliminare il pericolo per facilitare l'esecuzione manuale

dell'attività.

Livelli di pericolosità

La tabella seguente definisce i simboli utilizzati nel manuale per specificare il livello di

pericolosità.

Simbolo Designazione Significato

danger

warning

PERICOLO

AVVERTENZA

SCARICHE

ELETTRICHE

Segnala che si verificheràun incidente se le istruzioni

non vengono seguite, causando lesioni gravi o

mortali e/o gravi danni al prodotto. Si riferisce a

situazioni di pericolo quali, ad esempio, contatto con

unità elettriche ad alta tensione, rischio di esplosione

o di incendio, rischio di gas venefici, rischio di

schiacciamento, impatto o caduta da altezze elevate

e così via.

Segnala che potrebbeverificarsi un incidente se le

istruzioni non vengono seguite, causando lesioni

gravi, eventualmente mortali e/o gravi danni al

prodotto. Si riferisce a situazioni di pericolo quali, ad

esempio, contatto con unità elettriche ad alta

tensione, rischio di esplosione o di incendio, rischio

di gas venefici, rischio di schiacciamento, impatto o

caduta da altezze elevate e così via.

Il simbolo di elettrocuzione o scossa elettrica indica

rischi elettrici che possono causare gravi lesioni

personali o la morte.

Electrical shock


15

1 Sicurezza


Simbolo Designazione Significato

caution

ATTENZIONE

SCARICA

ELETTROSTATICA

(ESD)

Segnala che potrebbe verificarsi un incidente se le

istruzioni non vengono seguite, causando lesioni e/o

danni al prodotto. Si riferisce a situazioni di rischio

quali, ad esempio, bruciature, lesioni agli occhi,

danni all’udito, rischio di schiacciamento, di

scivolamento o di inciampare, impatto o caduta da

altezze elevate e così via. Inoltre, si riferisce a

situazioni che implicano il montaggio e lo

smontaggio di utensili, in cui vi è il rischio di

danneggiare il prodotto o causare un fermo.

Il simbolo di carica elettrostatica (ESD, ElectroStatic

Discharge) indica rischi elettrostatici che potrebbero

determinare gravi danni al prodotto.

Electrostatic discharge

(ESD)

NOTA

I simboli di nota segnalano circostanze e condizioni

importanti.

Note

SUGGERIMENTO

I simboli di suggerimento rimandano a istruzioni

specifiche, alla posizione in cui trovare ulteriori

informazioni e alle modalità per svolgere

determinate operazioni in modo più semplice.

Tip

16


1 Sicurezza

1.3.2.1. PERICOLO - Assicurarsi che l’alimentazione di rete sia spenta.

1.3.2. PERICOLO

1.3.2.1. PERICOLO - Assicurarsi che l’alimentazione di rete sia spenta.


Lavorare con l'alta tensione è potenzialmente letale. Le persone soggette all'alta tensione

possono soffrire di arresto cardiaco, bruciature o altre gravi lesioni. Per evitare tali pericoli,

non proseguire il lavoro prima di aver eliminato il pericolo come è descritto di seguito.

Eliminazione

Fase Azione Nota/illustrazione

1. Spegnere l’interruttore principale sul

modulo di comando.

2. Spegnere l'interruttore principale sul

modulo di azionamento.

xx0400000978

• A: interruttore principale, modulo

di comando

en0400001017

• A: interruttore principale, modulo

di azionamento


17

1 Sicurezza

1.3.2.2. PERICOLO - I manipolatori mobili sono potenzialmente letali.

1.3.2.2. PERICOLO - I manipolatori mobili sono potenzialmente letali.

Descrizione

Qualsiasi manipolatore mobile è una macchina potenzialmente letale.

L'azionamento del manipolatore può determinare l'esecuzione di movimenti inaspettati e a

volte irrazionali. Tuttavia, tutti i movimenti vengono eseguiti con una forza notevole e

possono ferire gravemente qualsiasi persona e/o danneggiare qualsiasi apparecchiatura

situata nel range di lavoro del manipolatore.

Eliminazione


1. Prima di tentare l’azionamento del

manipolatore, assicurarsi che tutta

l’apparecchiatura di arresto di

emergenzasia stata installata e collegata

correttamente.

2. Se possibile, utilizzare sempre il pulsante

Hold-to-run.

Il pulsante Hold-to-run viene utilizzato in

modalità manuale, non in quella

automatica.

3. Prima di premere il pulsante di avvio

assicurarsi che non sia presente personale

nel range di lavoro del manipolatore.

Apparecchiatura di arresto di

emergenza come cancelli, tappeti

sensibili, barriere fotoelettriche e così

via.

L'utilizzo del controllo Hold-to-run in

RobotWare 5.0 è descritto nella

sezione Utilizzo del pulsante Hold-torun

a pagina 62del Manuale

dell'operatore - IRC5.

18


1 Sicurezza

1.3.2.3. PERICOLO - I manipolatori senza freni dell’asse sono potenzialmente letali.

1.3.2.3. PERICOLO - I manipolatori senza freni dell’asse sono potenzialmente letali.

Descrizione

Poiché il sistema dei bracci del manipolatore è molto pesante, specialmente sui modelli di

maggiori dimensioni, si può rivelare pericoloso se i freni sono scollegati, difettosi, usurati o

comunque non funzionanti.

Ad esempio, una persona che staziona dietro il braccio di un robot in caduta potrebbe essere

uccisa o ferita gravemente.

Procedura


1. Se si sospetta che i freni non siano funzionanti,

fissare il sistema dei bracci del manipolatore con

qualche altro mezzo prima di utilizzarlo.

2. Se i freni vengono resi non operativi intenzionalmente

collegando un'alimentazione esterna, è necessario

prestare la massima cautela.

NON stazionare mai nel raggio d'azione del

manipolatore quando si disattivano i freni, a meno

che il sistema dei bracci non sia sostenuto con altri

mezzi.

Le specifiche di peso e altre

informazioni sono disponibili

nel manuale del prodotto di

ciascun modello di

manipolatore.

Il collegamento corretto di

un'alimentazione esterna è

descritto in dettaglio nel

manuale del prodotto di

ciascun modello di

manipolatore.


19

1 Sicurezza

1.3.3.1. AVVERTENZA - L'unità è sensibile alle scariche elettrostatiche.

1.3.3. AVVERTENZA


Descrizione

Le scariche elettrostatiche (ESD, Electro Static Discharge) sono la trasmissione di cariche

elettrostatiche tra due corpi con potenziali differenti, tramite contatto diretto o attraverso un

campo elettrico indotto. Quando si manipolano le parti o i relativi contenitori, il personale non

collegato al potenziale di terra potrebbe trasmettere cariche statiche. Le scariche di elettricità

statica potrebbero distruggere componenti elettronici sensibili.

Eliminazione

Fase Azione Nota/Illustrazione

1. Utilizzare un bracciale apposito I bracciali devono essere verificati spesso per

garantire che non siano danneggiati e che

funzionino correttamente.

2. Utilizzare un tappeto antistatico. Il tappeto deve essere collegato alla terra

attraverso una resistenza a limitazione di

corrente.

3. Utilizzare un tappeto dissipativo. Il tappeto deve fornire una scarica controllata

delle tensioni statiche e deve essere messo a

terra.

Posizione del pulsante del bracciale

Il pulsante del bracciale è situato sul gruppo computer nel modulo di comando come illustrato

nella seguente figura.

A

xx0400001061

A

pulsante del bracciale

20


1 Sicurezza


Montare il bracciale

L'immagine illustra in che modo il bracciale antistatico è montato nell'armadietto del

controller.

xx0400001055

A

B

C

Il bracciale è fissato a un pulsante sul lato dell'armadietto del controller.

Quando non viene utilizzato, il bracciale è posizionato sull'alimentatore.

Alimentatore


21

1 Sicurezza

1.3.4. Che cosa è un arresto di emergenza

1.3.4. Che cosa è un arresto di emergenza

Definizione di un arresto di emergenza

Un arresto di emergenza è uno stato che ignora qualsiasi altro controllo del robot, scollega

l'alimentazione dai motori del robot, arresta tutte le parti in movimento e scollega

l'alimentazione da tutte le funzioni potenzialmente pericolose sotto il controllo del sistema

robotico.

Uno stato di arresto di emergenza significa che tutta l'alimentazione viene scollegata dal robot

a eccezione dei circuiti di disinserimento del freno a mano. Per ritornare al normale

funzionamento è necessario eseguire una procedura di ripristino.

Il sistema robotico può essere configurato in modo che lo stato determini:

• un arresto incontrollato, che interrompe immediatamente l'azione del robot

scollegando l'alimentazione dai motori

• un arresto controllato, interrompendo l'azione del robot alimentando i motori in modo

che il percorso del robot venga mantenuto. Una volta completato, l'alimentazione

viene scollegata.

Gli arresti controllati sono preferiti in quanto riducono al minimo gli interventi necessari per

riportare il sistema robotico in produzione. Per verificare la configurazione del sistema

robotico consultare la documentazione dell'impianto o della cella.

Classificazione degli arresti

Le norme di sicurezza che regolano l'automazione e l'apparecchiatura del robot definiscono

le categorie nelle quali viene applicato ciascun tipo di arresto:

Se l'arresto è...

..allora viene classificato come...

incontrollato

categoria 0 (zero)

controllato categoria 1

Dispositivi di arresto di emergenza

In un sistema robotico sono presenti vari dispositivi di arresto di emergenza che possono

essere azionati per ottenere un arresto di emergenza. Sono disponibili pulsanti di arresto di

emergenza sulla FlexPendant e sul modulo di comando. Sul robot possono essere presenti

anche altri tipi di arresti di emergenza, consultare la documentazione dell'impianto o della

cella per vedere in che modo è configurato il sistema robotico.

22


1 Sicurezza

1.3.5. Che cosa è un arresto di sicurezza

1.3.5. Che cosa è un arresto di sicurezza

Definizione degli arresti di sicurezza

Un arresto di emergenza è uno stato che ignora qualsiasi altro controllo del robot, scollega

l'alimentazione dai motori del robot, arresta tutte le parti in movimento e scollega

l'alimentazione da tutte le funzioni potenzialmente pericolose sotto il controllo del sistema

robotico.

Un arresto di sicurezza significa che viene scollegata l'alimentazione solo dai motori del

robot. Non vi è alcuna procedura di ripristino. Per riprendere da un arresto di sicurezza è

necessario solamente ripristinare l'alimentazione del motore.

Il sistema robotico può essere configurato in modo che lo stato determini:

• un arresto incontrollato, che interrompe immediatamente l'azione del robot

scollegando l'alimentazione dai motori

• un arresto controllato, interrompendo l'azione del robot alimentando i motori in modo

che il percorso del robot venga mantenuto. Una volta completato, l'alimentazione

viene scollegata.

Gli arresti controllati sono preferiti in quanto riducono al minimo gli interventi necessari per

riportare il sistema robotico in produzione. Per verificare la configurazione del sistema


Classificazione degli arresti

Le norme di sicurezza che regolano l'automazione e l'apparecchiatura del robot definiscono

le categorie nelle quali viene applicato ciascun tipo di arresto:

Se l'arresto è...

..allora viene classificato come...

incontrollato

categoria 0 (zero)

controllato categoria 1


23

1 Sicurezza

1.3.6. Che cosa è la protezione

1.3.6. Che cosa è la protezione

Definizione

La protezione consiste nelle misure di sicurezza adottate per proteggere le persone dai

pericoli che non possono essere ragionevolmente rimossi o sufficientemente eliminati a

livello progettuale.

Una protezione impedisce situazioni di pericolo che arrestano il robot in modo incontrollato

quando viene attivato un determinato meccanismo di protezione come una barriera

fotoelettrica.

Spazio protetto

Lo spazio di protezione è l'area salvaguardata dalle protezioni. Ad esempio, una cella di robot

è protetta dallo sportello della cella e dal relativo dispositivo di interbloccaggio.

Dispositivi di interbloccaggio

Ciascuna protezione presente è dotata di un dispositivo di interbloccaggio che quando viene

attivato arresta il robot. Lo sportello della cella del robot è provvisto di un interblocco che

arresta il robot quando lo sportello viene aperto. L'unico modo per riprendere il

funzionamento è di chiudere lo sportello.

Meccanismi di protezione

Un meccanismo di protezione è costituito da un certo numero di protezioni collegate in serie.

Quando una protezione viene attivata, la catena viene interrotta e il funzionamento della

macchina viene interrotto indipendentemente dallo stato delle altre protezioni nella catena.

24


1 Sicurezza

1.3.7. Dispositivo di attivazione e pulsanti Hold-to-run

1.3.7. Dispositivo di attivazione e pulsanti Hold-to-run

Dispositivo di attivazione

Il dispositivo di attivazione è un pulsante a pressione costante azionato manualmente che,

quando viene attivato continuamente in una sola posizione, rende possibili funzioni

potenzialmente pericolose senza però iniziarle. In qualsiasi altra posizione consente l'arresto

sicuro delle funzioni pericolose.

Il dispositivo di attivazione è di un tipo specifico in quanto per attivarlo il pulsante deve

essere premuto solo a metà. Nelle posizioni completamente premuta e completamente

rilasciata, il funzionamento del robot è impossibile.

Pulsante Hold-to-run

Il pulsante Hold-to-run consente il movimento quando viene azionato manualmente e arresta

immediatamente qualsiasi movimento quando viene rilasciato. Il pulsante Hold-to-run può

essere utilizzato solo in modalità manuale.

La modalità di azionamento dei pulsanti Hold-to-run è descritta in dettaglio nella sezione

Utilizzo del pulsante Hold-to-run a pagina 62.


25

1 Sicurezza

1.4.1. Arresto del sistema

1.4 Gestione di un’emergenza

1.4.1. Arresto del sistema

Panoramica

Arrestare immediatamente il sistema se:

• vi è personale nell'area di lavoro del robot mentre questo è in funzione

• il robot causa danni a personale o apparecchiature meccaniche

Pulsante di arresto di emergenza della FlexPendant

xx0300000449

A

Pulsante di arresto di emergenza

Pulsante di arresto di emergenza del controller

xx0300000450

A


Altri dispositivi di arresto di emergenza

Il progettista dell'impianto potrebbe avere collocato altri dispositivi di arresto di emergenza

in punti convenienti. Consultare la documentazione dell'impianto o della cella per verificare

la relativa posizione.

26


1 Sicurezza

1.4.2. Disinserire i freni del robot

1.4.2. Disinserire i freni del robot

Panoramica

I freni del robot possono essere disinseriti manualmente a condizione che sia disponibile

l'alimentazione. Finché l'interruttore di alimentazione del controller è nella posizione di

acceso, l'alimentazione è disponibile e applicata anche se il sistema è in stato di emergenza.

Alimentazione a batteria

Nel caso venga interrotta l'alimentazione dell'impianto o della cella, il sistema dei freni deve

essere alimentato da una batteria. La modalità di collegamento della batteria è differente per

ciascun modello di robot. I dettagli sono disponibili nei manuali del prodotto forniti con il

robot.

Pulsante di disinserimento dei freni

La posizione dei pulsanti di disinserimento dei freni varia a seconda del tipo di robot, come

descritto nel relativo manuale del prodotto.

Informarsi sempre sulla posizione dei pulsanti nei modelli di robot con cui si lavora.

Precauzioni

Prima di disinserire i freni verificare quanto segue:

• in quale direzione andrà il braccio

• che effetto si avrà su un oggetto impigliato

Un danno minore può facilmente diventare più grave se non vengono considerate le

conseguenze.

PERICOLO!

Il disinserimento dei freni è un'operazione pericolosa che potrebbe causare lesioni e

danneggiare le proprietà. Va eseguito con molta cautela e solo se assolutamente necessario.

Disinserimento dei freni

Fase

Azione

1. Se necessario, utilizzare un carroponte, un carrello elevatore o un dispositivo simile

per bloccare i bracci del robot.

2. Assicurarsi che il robot sia alimentato.

3. Di nuovo, assicurarsi che i danni agli oggetti impigliati non aumentino con il

disinserimento dei freni.

4. Premere il pulsante di disinserimento del freno appropriato per disinserire il freno.


27

1 Sicurezza

1.4.3. Estinzione degli incendi

1.4.3. Estinzione degli incendi

Precauzioni

In caso di incendio assicurarsi sempre che tutto il personale sia al sicuro prima di

intraprendere qualsiasi attività di estinzione. In caso di lesioni assicurarsi sempre che queste

vengano curate subito.

Estintore da utilizzare

Per estinguere incendi in apparecchiature elettriche quali il robot o il controller utilizzare

sempre estintori ad anidride carbonica. Non utilizzare acqua o schiuma.

28


1 Sicurezza

1.4.4. Ripristino dagli arresti di emergenza

1.4.4. Ripristino dagli arresti di emergenza

Panoramica

Il ripristino da un arresto di emergenza è una procedura semplice ma importante. Tale

procedura assicura che il sistema robotico non venga riportato in produzione mantenendo una

condizione di pericolo.

Reinizializzazione del blocco dei pulsanti di arresto di emergenza

Tutti i dispositivi di arresto di emergenza disponibili come pulsanti sono dotati di una

funzionalità di blocco che deve essere rilasciata per rimuovere la condizione di arresto di

emergenza del dispositivo.

In molti casi ciò viene ottenuto ruotando il pulsante nella direzione indicata, ma vi sono anche

dispositivi nei quali è necessario sollevare il pulsante per rilasciare il blocco.

Reinizializzazione dei dispositivi di arresto di emergenza automatico

Anche tutti i dispositivi di arresto di emergenza automatico sono dotati di qualche tipo di

funzione di blocco che deve essere rilasciata. Per verificare la configurazione del sistema


Ripristino dagli arresti di emergenza

Fase

Azione

1. Assicurarsi che non esiste più la situazione pericolosa che ha determinato la

condizione di arresto di emergenza.

2. Individuare e reinizializzare il dispositivo o i dispositivi che hanno causato la

condizione di arresto di emergenza.

3. Confermare l'evento dell'arresto di emergenza (20202) nel registro degli eventi.

4. Per ripristinare una condizione di arresto di emergenza premere il pulsante Motori

inseriti.

Pulsante Motori inseriti

Il pulsante Motori inseriti è situato sul controller:

en0400000920

A

Pulsante Motori inseriti

SUGGERIMENTO!

Per ulteriori informazioni sulla conferma degli errori, vedere Conferma degli errori e delle

avvertenze.


29

1 Sicurezza

1.4.5. Ritorno al percorso programmato

1.4.5. Ritorno al percorso programmato

Panoramica

L’arresto del movimento del robot rimuovendo l’alimentazione al motore determina spesso

l'uscita dal percorso programmato. Ciò può accadere dopo un arresto di emergenza o di

sicurezza incontrollato. La distanza di slittamento consentita viene configurata con i

parametri di sistema e può variare a seconda della modalità operativa.

Se il robot non è entro la distanza minima consentita, è possibile scegliere di lasciare che il

robot ritorni sul percorso programmato o che prosegua al successivo punto programmato nel

percorso. Dopodiché l'esecuzione del programma continua automaticamente alla velocità

programmata.

SUGGERIMENTO!

Queste procedure sono descritte in Gestione del sistema in produzione.

30


1 Sicurezza

1.5.1. Panoramica

1.5 Utilizzo del modo sicuro

1.5.1. Panoramica

Informazioni sul robot

Un robot ha un peso elevato e una notevole potenza, a prescindere dalla velocità. Dopo una

pausa o un arresto prolungato del movimento, può verificarsi un movimento rapido che

presenta dei rischi. Anche se è previsto uno schema di movimento, un segnale esterno

potrebbe provocare una modifica del funzionamento e un conseguente movimento inaspettato

senza alcuna avvertenza.

È quindi importante attenersi a tutte le norme di sicurezza al momento di accedere allo spazio

protetto.

Informazioni su questa sezione

In questa sezione vengono suggerite alcune delle più basilari regole di condotta per l'utente

di un sistema robotico. Tuttavia, non è possibile prendere in considerazione tutte le situazioni

specifiche che si possono verificare.


31

1 Sicurezza

1.5.2. Sicurezza personale

1.5.2. Sicurezza personale

Principi generali

Per azionare il sistema robotico in modo sicuro è necessario seguire alcuni semplici principi:

• Azionare sempre il sistema robotico in modalità manuale se è presente personale

all'interno dello spazio protetto.

• Portare sempre l'unità FlexPendant quando si entra nello spazio protetto in modo che

il controllo del robot sia a portata di mano.

• Prestare attenzione a utensili in rotazione o in movimento, come frese e seghe. Prima

di avvicinarsi al robot, assicurarsi che siano fermi.

• Prestare attenzione alle superfici calde sui pezzi di lavoro e sul sistema robotico. Se

sono stati in attività per lungo tempo i motori del robot possono diventare molto caldi.

• Prestare attenzione alle pinze e agli oggetti afferrati. Se la pinza viene aperta il pezzo

di lavoro potrebbe cadere e causare lesioni o danneggiare l'apparecchiatura. La pinza

può avere una forza notevole e può anche causare lesioni se non viene azionata in

modo sicuro.

• Prestare attenzione ai sistemi idraulico e pneumatico e alle parti elettriche sotto

tensione. Anche in assenza di corrente l'energia residua in tali circuiti può essere molto

pericolosa.

FlexPendant scollegata

Mettere sempre una FlexPendant scollegata al sicuro da qualsiasi cella o controller di robot

per evitare che un'unità scollegata venga utilizzata mentre si tenta di arrestare il robot in una

situazione pericolosa.

ATTENZIONE!

Una FlexPendant scollegata deve essere riposta in modo tale che non sia possibile sbagliarsi

e pensare che sia collegata al controller.

Collegamenti personalizzati della FlexPendant

Qualsiasi mezzo di collegamento della FlexPendant a eccezione del cavo fornito in dotazione

e del relativo connettore standard non deve rendere inattivo il pulsante di arresto di

emergenza.

Se viene utilizzato un cavo di collegamento personalizzato provare sempre il pulsante di

arresto di emergenza per assicurarne il funzionamento.

Pannelli di accesso del controller

I pannelli di accesso devono essere aperti solamente da personale di assistenza addestrato.

All'interno non sono presenti parti sulle quali possono intervenire altre persone.

PERICOLO!

Pericolo di scariche elettriche o di ustioni. Alte tensioni all'interno dell'armadietto del

controller. Il robot e altre apparecchiature nella cella sono anch'essi alimentati con alte

tensioni.

32


1 Sicurezza

1.5.3. Utilizzo del terminale portatile

1.5.3. Utilizzo del terminale portatile

Istruzioni generali

La FlexPendant è un terminale portatile di alta qualità equipaggiato con elettronica

all'avanguardia estremamente sensibile. Per evitare malfunzionamenti o danni derivanti da un

utilizzo improprio, durante il funzionamento seguire queste istruzioni.

La FlexPendant può essere utilizzata solo per gli scopi menzionati in questo manuale. Essa è

stata sviluppata, prodotta, collaudata e documentata in accordo con le norme di sicurezza in

vigore. Se vengono seguite le istruzioni relative alla sicurezza e all'uso descritte in questo

manuale, in condizioni normali il prodotto non causerà alcuna lesione personale o danno a

macchinari e apparecchiature.

ATTENZIONE!

Fase

Azione

1. Spegnere l’alimentazione prima di aprire l’area di ingresso dei cavi della

FlexPendant. Diversamente, i componenti potrebbero venire distrutti o si potrebbero

verificare segnali indefiniti.

2. Assicurarsi che nessuno transiti sul cavo per evitare che il dispositivo cada a terra.

3. Fare attenzione a non comprimere e quindi danneggiare il cavo con qualsiasi

oggetto.

4. Non adagiare il cavo su spigoli vivi in quanto ciò può danneggiare la guaina del

cavo.

5. Quando il dispositivo non viene utilizzato, appenderlo al supporto a parete fornito

per la conservazione.

6. Non utilizzare mai oggetti affilati (ad esempio, cacciaviti) per operare con il touch

screen altrimenti questo potrebbe venire danneggiato.

ATTENZIONE!

Una FlexPendant scollegata deve essere riposta in modo tale che non sia possibile sbagliarsi

e pensare che sia collegata al controller.

Smaltimento

per lo smaltimento di componenti elettronici osservare le norme nazionali vigenti. Quando si

sostituiscono componenti dotati di batterie, smaltire correttamente le batterie usate.

Uso improprio prevedibile del dispositivo di attivazione

Uso improprio prevedibile significa lo spostamento non consentito del dispositivo di

attivazione nella posizione di attivazione. L'uso improprio prevedibile del dispositivo di

attivazione deve essere limitato.

Quando si rilascia il dispositivo di attivazione, prima di premerlo nuovamente assicurarsi di

attendere che il sistema passi nello stato motori disinseriti altrimenti verrà visualizzato un

messaggio di errore.


33

1 Sicurezza

1.5.4. Strumenti di sicurezza

1.5.4. Strumenti di sicurezza

Meccanismi di protezione

Il sistema robotico può essere equipaggiato con un'ampia gamma di protezioni quali

interblocchi sportello, barriere fotoelettriche di sicurezza, tappeti di sicurezza e altro. Il più

comune è l'interblocco sportello della cella del robot che arresta temporaneamente il robot se

viene aperto.

Il controller è dotato di tre meccanismi di protezione separati, l' arresto protetto in modalità

generale(GS), l’ arresto protetto in modalità automatica(AS) e l’ arresto protetto

superiore(SS).

Le protezioni collegate al...

meccanismo GS

meccanismo AS

meccanismo SS

...sono...

sempre attive indipendentemente dalla modalità

operativa.

attive solo quando il sistema è in modalità automatica.

sempre attive indipendentemente dalla modalità

operativa.

Consultare la documentazione dell'impianto o della cella per vedere in che modo è

configurato il sistema robotico e la posizione e il funzionamento dei meccanismi di

protezione.

Supervisione della sicurezza

I meccanismi di arresto di emergenza e di protezione vengono supervisionati in modo che

qualsiasi guasto sia rilevato dal controller e il robot venga fermato finché il problema non è

risolto.

Funzioni di arresto di sicurezza incorporate

Le funzionalità hardware e software sono costantemente monitorate dal controller. Se

vengono rilevati problemi o errori, il robot viene arrestato finché il problema non è stato

risolto.

Se il guasto è...

semplice e può essere risolto

facilmente

non grave e può essere risolto

grave, ad esempio riguarda

l'hardware rotto

...allora...

viene impartito un semplice arresto del programma

(SYSSTOP).

viene impartito un SYSHALT che determina un arresto di

sicurezza.

viene impartito un SYSFAIL che determina un arresto di

emergenza. Per ritornare al normale funzionamento è

necessario riavviare il controller.

Limitazione dello spazio massimo del robot

Lo spazio massimo del robot può essere limitato per mezzo di arresti meccanici, di funzioni

software o di una combinazione di entrambi.

Per verificare la configurazione del sistema robotico consultare la documentazione

dell'impianto o della cella.

34


1 Sicurezza

1.5.5. Sicurezza in modalità manuale a velocità ridotta e in modalità manuale a velocità massima

1.5.5. Sicurezza in modalità manuale a velocità ridotta e in modalità manuale a

velocità massima

Che cosa è la modalità manuale

La modalità manuale viene spesso utilizzata quando si creano programmi e quando si

configura un sistema robotico.

Vi sono due modalità manuali:

• modalità manuale a velocità ridotta, normalmente chiamata modalità manuale

• modalità manuale a velocità massima, non disponibile in tutti i paesi

In modalità manuale, per attivare i motori del robot è necessario premere il dispositivo di

attivazione.

Che cosa è la modalità manuale a velocità massima

In modalità manuale a velocità massima il sistema robotico può essere controllato tramite la

FlexPendant o controllato parzialmente tramite RobotStudio Online e operare a velocità

massima. Questa modalità viene utilizzata per eseguire il test dei programmi.

Velocità operativa

In modalità manuale a velocità ridotta il robot può essere azionato (spostato) solo a velocità

ridotta, 250 mm/s o meno. Ogni volta che si lavora all'interno dello spazio protetto è

necessario operare in modalità manuale.

In modalità manuale a velocità massima il robot si muove alla velocità programmata. La

modalità manuale a velocità massima va utilizzata mentre tutto il personale è all'esterno dello

spazio protetto e solo da personale appositamente addestrato che è consapevole dei rischi

connessi.

Meccanismi di protezione bypassati

I meccanismi di arresto protetto in modalità automatica (AS) vengono tutti bypassati

durante la modalità manuale.

Il dispositivo di attivazione

In modalità manualei motori del robot vengono attivati tramite il dispositivo di attivazione

sulla FlexPendant. In tal modo il robot può muoversi solo fino a quando il dispositivo viene

premuto.

Il dispositivo di attivazione è progettato in modo che per attivare i motori del robot è

necessario premere per metà corsa il relativo pulsante. Nelle posizioni completamente

rilasciato e completamente premuto il robot non si muove.

Pulsante Hold-to-run

Il pulsante Hold-to-run consente di eseguire un programma normalmente o un'istruzione alla

volta in modalità manuale, ad esempio, per verificare la qualità di un processo.

Notare che il movimento manuale non richiede il pulsante Hold-to-run, indipendentemente

dalla modalità operativa.


35

1 Sicurezza

1.5.6. Sicurezza in modalità automatica

1.5.6. Sicurezza in modalità automatica

Che cosa è la modalità automatica

In modalità automatica il dispositivo di attivazione è scollegato in modo che il robot possa

muoversi senza intervento umano.

Meccanismi di protezione attivi

Entrambi i meccanismi di arresto protetto generale (GS), l'arresto protetto in modalità

automatica (AS) e l'arresto protetto superiore (SS) sono tutti attivi durante il funzionamento

in modalità automatica.

Gestione delle interferenze di processo

Le interferenze di processo potrebbero interessare un'intera catena di sistemi anche se

l'origine del problema è in una specifica cella.

Durante tali interferenze è necessario prestare la massima attenzione in quanto tale catena di

eventi potrebbe creare funzionamenti pericolosi che non sono visibili quando si aziona la

singola cella di robot. Tutti gli interventi di manutenzione devono essere effettuati da

personale provvisto di una buona conoscenza dell'intera linea di produzione, non del solo

robot difettoso.

Esempi di interferenze di processo

I componenti di prelievo di un robot in un trasportatore potrebbero venire tolti dalla

produzione a causa di un malfunzionamento meccanico, mentre il trasportatore deve rimanere

attivo per continuare la produzione nel resto della linea. Questo significa ovviamente che il

personale deve prestare particolare attenzione quando ripara il robot nelle vicinanze del

trasportatore in funzione.

Un robot di saldatura richiede manutenzione. La rimozione del robot di saldatura dalla

produzione significa che per evitare pericoli per il personale è necessario rimuovere anche un

banco di lavoro e un robot per la movimentazione dei materiali.

36


2 Scenari operativi

2.1. Informazioni sul capitolo relativo agli scenari operativi


2.1. Informazioni sul capitolo relativo agli scenari operativi

Panoramica

Questo capitolo contiene descrizioni sintetiche di procedure che illustrano alcune tipiche

operazioni che possono essere eseguite da un tipico utente. Sono anche contenuti numerosi

riferimenti a informazioni dettagliate sugli stessi argomenti.

Le informazioni sintetiche fornite sono progettate per essere utilizzate direttamente da utenti

esperti, mentre i riferimenti sono più adatti a utenti con minore esperienza e a fini di

addestramento.

Ulteriori informazioni

Notare che potrebbero essere disponibili maggiori informazioni rispetto a quanto segnalato

nella procedura.

Informazioni su:

• uno specifico pulsante o menu sono descritte in dettaglio nel capitolo Controller a

pagina 281 per attività eseguite mediante i controlli disponibili sull'armadietto del

controller.

• come eseguire un'attività specifica sono descritte in dettaglio nella sezione

FlexPendant a pagina 57 per attività eseguite mediante i controlli disponibili sulla

FlexPendant.


37


2.2. Avviamento del sistema


Condizioni preliminari

Queste istruzioni descrivono le fasi principali per l’avviamento del sistema quando

l'alimentazione è stata disattivata.

Tutte le informazioni si basano sul presupposto che il software del sistema di lavoro sia già

stato installato sul controller del robot, come nel caso del primo avviamento subito dopo la

consegna.


nella procedura. I capitoli Controller a pagina 281 e FlexPendant a pagina 57 del Manuale

dell'operatore - IRC5 con FlexPendant o il capitolo Procedure dettagliate nella Guida

introduttiva - IRC5 e RobotStudio Online contengono informazioni dettagliate sull’utilizzo

del sistema.

Avviamento del sistema

Questa procedura illustra tutte le fasi necessarie al primo avviamento del sistema. Per

l'avviamento quotidiano, in genere è richiesto solamente lo svolgimento della fase 4.

Alcune informazioni di riferimento sono disponibili nella colonna Notadella tabella seguente.

Fase Azione Nota

1. Installare l’attrezzatura del

robot.

2. Assicurarsi che i circuiti di

sicurezza siano collegati

correttamente alla cella del

robot o che i collegamenti a

ponticello siano installati, se

necessari.

3. Collegare la FlexPendant

all'armadietto del controller.

L’installazione meccanica e i collegamenti elettrici

tra il manipolatore e l’armadietto del controller sono

descritti nel manuale del prodotto del robot e

dell’armadietto del controller, rispettivamente.

Il collegamento dei circuiti di sicurezza è descritto

nel manuale del prodotto del robot.

La FlexPendant e le relative funzioni e componenti

principali sono descritti nella sezione Che cosa è

una FlexPendant a pagina 58

Il collegamento della FlexPendant all'armadietto è

descritto nella sezione Collegamento di una

FlexPendant a pagina 70.

4. Attivare l'alimentazione. Utilizzare l'interruttore principale sul modulo di

comando.

5. Se il controller o il

manipolatore sono stati

sostituiti con parti di ricambio,

assicurarsi che i valori di

calibrazione, i contagiri e i

numeri di serie siano

aggiornati correttamente.

Normalmente, è necessario aggiornare solo i

contagiri, operazione da svolgere come descritto

nella sezione Aggiornamento dei contagiri tramite


Se necessario, trasferire i dati di calibrazione dalla

scheda di misurazione seriale come descritto in

Memoria della scheda di misurazione seriale a

pagina 219 per sistemi senzal'opzione AbsAcc.

Se necessario, immettere i dati di calibrazione

come descritto in Caricamento dei dati di

calibrazione per sistemi conl'opzione AbsAcc.

38





6. Questa fase è necessaria solo

se il sistema robotico sarà

collegato a una rete.

Eseguire un X-start.

Viene avviata Boot

Application.

7. Questa fase è necessaria solo

se il sistema robotico sarà

collegato a una rete.

Utilizzare Boot Application

per:

• impostare l'indirizzo IP

dell'armadietto del

controller

• impostare le

connessioni di rete

• selezionare il sistema

• riavviare il sistema

Il sistema viene riavviato.

8. Installare RobotStudio Online su

un PC.

9. Collegare il controller a un PC

(mediante la porta servizio) o

alla rete, se in uso.

10. Avviare RobotStudio Online sul

PC.

11. Riavviare il controller.

12. A questo punto il sistema

robotico è pronto all'uso.

Vedere la sezione Riavvio e selezione di un altro

sistema (X-start) a pagina 257

L'utilizzo di Boot Application è descritto nella

sezione Utilizzo di Boot Application.

A questo punto, è disponibile un sistema singolo.

Procedere come descritto nella sezione

Installazione di RobotStudio Online o nel Manuale

dell’operatore - RobotStudio Online.

RobotStudio Online viene utilizzato per creare un

sistema da eseguire sul controller, ma a questo

punto, prima dell'avviamento iniziale, un sistema è

già stato installato dal produttore.


Collegamento di un PC alla porta di servizio a

pagina 284.

Vedere anche la sezione Impostazione del

collegamento di rete a pagina 286.

Procedere come descritto nella sezione Accesso al

controller da RobotStudio Online o nel Manuale



39


2.3. Movimento manuale



In queste istruzioni vengono descritte le fasi principali necessarie per il movimento manuale

del robot.


nella procedura. I capitoli Controller a pagina 281e FlexPendant a pagina 57 del Manuale

dell’operatore - IRC5 con FlexPendant o il capitolo Procedure dettagliate nella Guida

introduttiva - IRC5 e RobotStudio Online contengono informazioni dettagliate sull’utilizzo

del sistema.

Movimento manuale

Il termine "movimento manuale" è descritto nella sezione Introduzione al movimento

manuale a pagina 87.


1. È possibile muovere manualmente il

robot nelle seguenti condizioni:

• Il sistema è stato avviato come

descritto in questo manuale.

• Non è in esecuzione alcuna

operazione programmata.

• Il sistema è in modalità manuale.

• Il dispositivo di attivazione è

premuto e il sistema ha i motori

accesi.

2. Molte delle unità meccaniche collegate al

controller possono essere spostate

manualmente.

3. Il robot può essere spostato

manualmente in vari modi e in differenti

sistemi di coordinate.

Innanzitutto, determinare in quale modo

si desidera effettuare il movimento

manuale.

Lo stato di motori accesi è descritto nella

sezione Modalità operativa corrente a

pagina 288.

La modalità manuale è descritta nella

sezione Informazioni sulla modalità


L'avvio nella modalità manuale è

descritto nella sezione Avvio in modalità


Il passaggio alla modalità manuale è

descritto nella sezione Passaggio dalla

modalità automatica a quella manuale a

velocità ridotta a pagina 298.

La procedura per determinare quale

unità meccanica muovere manualmente

è descritta nella sezione Selezione

dell'unità meccanica a pagina 92.

La differenza tra i vari tipi di movimento

manuale è descritta nella sezione

Introduzione al movimento manuale a

pagina 87.

Il movimento manuale del robot asse per

asse è descritto nella sezione Movimento

manuale asse per asse a pagina 97.

Il robot può essere spostato

manualmente nei modi seguenti:

• Movimento manuale in

coordinate di base a pagina 99


coordinate utensile a pagina 104


coordinate universali a pagina

100


coordinate dell’oggetto di lavoro a

pagina 102

40





4. Dopo avere selezionato un

manipolatore, i relativi assi possono

essere spostati manualmente in diversi

modi.

Tali metodi possono essere selezionati

mediante il menu di impostazione rapida.

5. Definire il range di lavoro per il robot o i

robot e per qualsiasi altra

apparecchiatura operante nella cella del

robot.

6. Muovere manualmente il manipolatore

mediante il joystick sulla FlexPendant.

7. In alcuni casi, è possibile muovere

manualmente più di un manipolatore alla

volta. Ciò richiede l'installazione

dell'opzione MultiMove.

I contenuti disponibili nel menu di

impostazione rapida sono descritti nella

sezione Menu di impostazione rapida a

pagina 269.

Il range di lavoro del robot è definito dai

parametri di sistema. Vedere la sezione

Configurazione dei parametri di sistema

a pagina 229 o Manuale tecnico di

riferimento - Parametri di sistema.

La FlexPendant e le relative varie parti e

sezioni sono descritte nella sezione Che

cosa è una FlexPendant a pagina 58.

Il joystick e la procedura per mappare le

relative direzioni, sono descritti nella

sezione Selezione della modalità di

movimento a pagina 94.

La procedura per impedire che vengano

provocati movimenti del manipolatore in

determinate direzioni durante il

movimento manuale è descritta nella

sezione Blocco del joystick in direzioni

specifiche a pagina 133.

La modalità di movimento manuale può

essere soggetta a limitazioni, vedere la

sezione Limitazioni al movimento


Il movimento manuale di più manipolatori

è descritto nella sezione Movimento

manuale coordinato a pagina 88.


41


2.4. Utilizzo di programmi RAPID



Queste istruzioni descrivono le fasi principali necessarie per la creazione, salvataggio,

modifica e debug di programmi RAPID.



I capitoli Controller a pagina 281 e FlexPendant a pagina 57 nel Manuale dell’operatore -

IRC5 con FlexPendanto il capitolo Procedure dettagliate nella Guida introduttiva - IRC5 e

RobotStudio Online contengono informazioni dettagliate sull’utilizzo del sistema.

Il concetto di programma RAPID è descritto nella sezione Struttura di un’applicazione

RAPID a pagina 318.

Gestione del programma

Questa procedura specifica come gestire un programma RAPID.


1. Iniziare creando un programma RAPID. La creazione di un programma RAPID è

descritta nella sezione Creazione di un

nuovo programma a pagina 154.

2. Modificare il programma. Procedere come descritto nelle sezioni:

• Esempio: Aggiunta di istruzioni di

movimento a pagina 195

• Gestione delle istruzioni a pagina

187

3. Per semplificare la programmazione e

mantenere una visione complessiva del

programma, è possibile suddividerlo in

più moduli.

4. Per semplificare ulteriormente la

programmazione, è possibile

suddividere il modulo in più routine.

5. Durante la programmazione è possibile

lavorare con:

• Utensili

• Oggetti di lavoro

• Carichi utili

• Sistemi di riferimento utensile

Il concetto di modulo è descritto nella

sezione Struttura di un’applicazione


La procedura per visualizzare,

aggiungere o eliminare un modulo è

descritta nella sezione Gestione dei

moduli a pagina 171.

Il concetto di routine è descritto nella

sezione Struttura di un’applicazione


La procedura per aggiungere o eliminare

una routine è descritta nella sezione

Gestione delle routine.

L'esecuzione di una routine è specificata

nella sezione Esecuzione di una routine

specifica a pagina 181.

Leggere anche le sezioni seguenti:

• Creazione di un utensile a pagina

107

• Creazione di un oggetto di lavoro

a pagina 120

• Creazione di un carico utile a

pagina 128

• Definizione del sistema di

riferimento utensile a pagina 118

42





6. In base ai quattro elementi specificati in

precedenza, l’esecuzione del

programma può essere spostata

automaticamente in modo da essere

meglio adattata, ad esempio all'usura

degli utensili e così via.

7. Per gestire potenziali errori che si

possono verificare durante l'esecuzione,

è possibile creare un gestore errori.

8. Dopo il completamento del programma

RAPID, sarà necessario verificarlo prima

di metterlo in servizio.

9. Dopo avere verificato l'esecuzione del

programma RAPID, potrebbe essere

necessario alterare, o regolare, le

posizioni o i percorsi della TCP.

10. I programmi che non sono più necessari

possono essere rimossi.

Procedere come descritto nelle sezioni:

• Esecuzione di programmi in

modalità manuale a pagina 297

• Avvio e arresto dell’esecuzione a

pagina 64

• Esecuzione un’istruzione alla

volta a pagina 65

• Esecuzione di una routine

specifica a pagina 181

• Esecuzione del programma da

un’istruzione specifica a pagina

162

La verifica dei programmi è trattata in

varie parti di questo manuale. Consultare

anche le pagine dell'indice analitico.

La regolazione del manipolatore senza

movimentoè descritta nella sezione

Regolazione senza movimento a pagina

200.

La regolazione del manipolatore in

movimentoè descritta nella sezione

Regolazione in movimento a pagina 201.

Vedere Eliminazione di programmi dalla

memoria a pagina 167.

Vedere anche Eliminazione di

programmi dal disco rigido a pagina 169.

Esecuzione del programma

Questa procedura specifica come utilizzare un programma RAPID esistente.


1. Caricare un programma esistente. La procedura è descritta nella sezione

Avvio dei programmi a pagina 160.

2. Dopo il caricamento del programma, è

possibile avviarne l'esecuzione.

3. Quando si avvia l'esecuzione di

programmi, è possibile scegliere tra

l'esecuzione del programma una volta o

continua.

4. Terminata l'esecuzione del programma,

questo può essere arrestato.

La procedura è descritta nella sezione

Avvio dei programmi a pagina 160e in

Caricamento, esecuzione e interruzione

di programmi multitasking a pagina 165.


Interruzione dei programmi a pagina 164.


43


2.5. Come lavorare con input e output

2.5. Come lavorare con input e output


In queste istruzioni vengono descritte le fasi principali necessarie per impostare output,

leggere input e configurare le unità di I/O.


nella procedura. I capitoli Controller a pagina 281 e FlexPendant a pagina 57 contengono

informazioni dettagliate sull'utilizzo del sistema.

Come lavorare con input e output


1. È possibile creare un nuovo I/O. I segnali di I/O vengono creati utilizzando

i parametri di sistema, vedere la sezione

Configurazione dei parametri di sistema

a pagina 229.

2. Prima di utilizzare qualsiasi input o

output, il sistema deve essere

configurato per abilitare le funzioni di I/O.

3. È possibile impostare un valore su un

output digitalespecifico.

4. È possibile impostare un valore su un

output analogicospecifico.

5. È possibile visualizzare lo stato di un

input digitalespecifico.

6. È possibile visualizzare lo stato di un

input analogicospecifico.

La configurazione del sistema viene

eseguita al momento della relativa

creazione. La procedura è descritta nel

Manuale dell’operatore -

RobotStudio Online .


Input e output a pagina 80.







7. Segnali di sicurezza. La spiegazione dei segnali è fornita in

Segnali di I/O di sicurezza a pagina 83.

8. Modifica di un I/O. Procedere come descritto nella sezione

Simulazione e modifica del valore di un

segnale a pagina 81

44



2.6. Backup e ripristino

2.6. Backup e ripristino


In queste istruzioni vengono descritte le fasi principali necessarie per eseguire un backup

completo e il relativo ripristino .



I capitoli Controller a pagina 281 e FlexPendant a pagina 57 del Manuale dell’operatore -

IRC5 con FlexPendant o il capitolo Procedure dettagliate nella Guida introduttiva - IRC5 e

RobotStudio Online contengono informazioni dettagliate sull’utilizzo del sistema.

Backup e ripristino

Il contenuto di un tipo backup è specificato nella sezione Che cosa viene salvato nel backup

a pagina 202 L'esecuzione del backup è descritta nella sezione Backup del sistema a pagina

204.

La reintroduzione del contenuto della memoria salvato in precedenza dal backup nel

controller del robot è chiamato esecuzione di un ripristino. L'esecuzione del ripristino è

descritta nella sezione Ripristino del sistema a pagina 206.

Informazioni sugli avvii sono descritte in Panoramica del riavvio a pagina 251.


45


2.7. Funzionamento in produzione



Queste istruzioni descrivono le fasi principali utili nell'esecuzione del sistema in modalità

automatica, o modalità di produzione.




introduttiva - IRC5 e RobotStudio Online contengono informazioni dettagliate sull'utilizzo

del sistema.

Funzionamento in produzione


1. Avviare il sistema come descritto nella

sezione Avviamento del sistema a

pagina 38.

2. Se il sistema utilizza il sistema di

autorizzazione degli utenti (UAS),

l’utente deve effettuare l’accesso al

sistema prima di avviare il

funzionamento.

La procedura di accesso è descritta nella

sezione Disconnessione e accesso a

pagina 264.

3. Caricare un programma. Il caricamento di un programma è

descritto in Gestione dei moduli a pagina

171.

4. Prima di avviare il sistema scegliere la

modalità di avvio nel FlexController.

5. Avviare premendo il pulsante di avvio

sulla FlexPendant.

6. Il sistema controller comunica con

l’operatore attraverso messaggi

visualizzati sullo schermo della

FlexPendant.

I messaggi possono essere messaggi di

evento o istruzioni RAPID, ad esempio,

TPWrite.

I messaggi di evento descrivono un

evento che si verifica all’interno del

sistema e vengono salvati in un registro

degli eventi.

7. In modalità manuale, la funzione

Modifica posizione consente

all'operatore di regolare le posizioni del

robot in un programma RAPID.

8. In un processo di produzione è possibile

arrestare il robot.

La scelta della modalità è descritta nella

sezione Passaggio dalla modalità

manuale a quella automatica a pagina

294.

I pulsanti hardware della FlexPendant

sono descritti in Che cosa è una


I concetti di base sono descritti nella

sezione Registro eventi a pagina 242.

Le istruzioni RAPID TPReadFK e

TPWrite sono descritti in RAPID -

Manuale di riferimento, parte 1 -

Istruzioni A-Z.

La modifica della posizione è descritta

nelle sezioni Regolazione in movimento

a pagina 201 e Regolazione senza

movimento a pagina 200.

L'arresto della produzione è descritto

nella sezione Interruzione dei programmi

a pagina 164.

46





9. Nella finestra Produzione è possibile

supervisionare il processo in corso.

10. Al termine di un'operazione, l'utente deve

disconnettersi.

La finestra Produzione è descritta nella

sezione Finestra Produzione a pagina

139.

La procedura di accesso è descritta nella

sezione Disconnessione e accesso a

pagina 264.


47


2.8. Aggiornamento

2.8. Aggiornamento


In queste istruzioni vengono descritte le fasi principali necessarie per aggiornare

correttamente il sistema.

Con il termine aggiornamento intendiamo la modifica dell’hardware, come la sostituzione del

circuito stampato con una nuova versione, e il caricamento di release più recenti di software.




introduttiva - IRC5 e RobotStudio Onlinecontengono informazioni dettagliate sull'utilizzo del

sistema.

Aggiornamento


1. Quando vengono sostituiti circuiti

stampati come bus, schedediI/O e così

via, con nuove versioni, il sistema

eseguirà automaticamente il reflash

dell'unità.

Le operazioni che si verificano durante il

reflash sono descritte nella sezione

Reflash del firmware e della FlexPendant

a pagina 262.

xx0100000003

Durante il reflash, il sistema potrebbe

venire riavviato alcune volte ed è

essenziale che nessuno lo arresti o che

interrompa in alcun modo il processo

automatico.

2. Quando viene eseguito l'aggiornamento

meccanico del robot o del controller, le

istruzioni per il montaggio sono

normalmente fornite con il kit.

Se tali istruzioni non sono disponibili,

informazioni utili possono essere

disponibili nella sezione Riparazione del

manuale del prodotto

dell'apparecchiatura in questione.

3. Quando viene aggiornato il software di

sistema, quest'ultimo deve essere

modificato per riflettere le aggiunte.

Per accedere alle funzionalità aggiuntive

è necessaria una nuova chiave di

licenza.

La modifica di un sistema esistente è

descritta nella sezione Modifica di un

sistema nel Manuale dell’operatore -

RobotStudio Online.

La creazione di un nuovo sistema è

descritta nella sezione Creazione di un

nuovo sistema nel Manuale


L'acquisizione di una nuova chiave di

licenza è descritta nella sezione Come

ottenere e installare una chiave di licenza

per RobotStudio Online nel Manuale


48



2.9. Installazione di opzioni software

2.9. Installazione di opzioni software


Le fasi principali necessarie per installare correttamente un’opzione software generica o un

pacchetto di opzioni sono descritte nel Manuale dell’operatore - RobotStudio Online.

I capitoli Controller a pagina 281 e FlexPendant a pagina 57 del Manuale dell’operatore -

IRC5 con FlexPendant o il capitolo Procedure dettagliate nella Guida introduttiva - IRC5 e

RobotStudio Onlinecontengono informazioni dettagliate sull’utilizzo del sistema.


49


2.10. Arresto

2.10. Arresto

Arresto

Questa sezione descrive come arrestare il sistema e spegnere l’alimentazione. Se si desidera

arrestare il sistema senza spegnere l'alimentazione, allora di norma è necessario solamente

disconnettersi come descritto nella sezione Disconnessione e accesso a pagina 264.


1. Interrompere tutti i programmi in

esecuzione.

2. Arrestare il sistema utilizzando

l’interruttore di accensione/spegnimento

sul FlexController.

3. Se si desidera proteggere la

FlexPendant quando il sistema è

arrestato, è possibile scollegarla e riporla

in un altro luogo.

Lo scollegamento della FlexPendant dal

controller è descritto nella sezione

Scollegamento della FlexPendant a

pagina 71.

50



2.11. Quando utilizzare la FlexPendant e RobotStudioOnline

2.11. Quando utilizzare la FlexPendant e RobotStudio Online

Panoramica

Per l’utilizzo e la gestione del robot, si utilizza la FlexPendant oRobotStudio Online . La

FlexPendant è ottimizzata per attività relative ai movimenti del robot e al funzionamento

ordinario, mentre RobotStudio Online è ottimizzato per la configurazione, la programmazione

e altre attività non legate al funzionamento quotidiano.

Avvio, riavvio e arresto del controller

Per...

Avviare il controller.

Riavviare il controller.

Arrestare il controller.

Utilizzare...

L’interruttore di alimentazione sul pannello anteriore del

controller.

La FlexPendant, RobotStudio Onlineo l’interruttore di

alimentazione sul pannello anteriore del controller.

L’interruttore di alimentazione sul pannello anteriore del

controller.

Esecuzione e controllo di programmi del robot

Per...

Avviare o arrestare un

programma del robot.

Utilizzare...

La FlexPendant

Comunicazione con il controller

Per...

Confermare eventi.

Visualizzare e salvare i registri

eventi del controller.

Eseguire il backup del

software del controller su file

sul PC o su un server.

Eseguire il backup del

software del controller su file

sul controller

Trasferire file tra i controller e

le unità di rete.

Utilizzare...

La FlexPendant.

RobotStudio Online o la FlexPendant.





51



Programmazione di un robot

Per...

Creare o modificare

programmi del robot in modo

flessibile. È adatto per

programmi complessi con

molta logica, segnali di I/O o

istruzioni di azione.

Creare o modificare un

programma del robot in modo

supportato. Adatto per

programmi che contengono

principalmente istruzioni di

movimento.

Aggiungere o modificare

posizioni del robot.

Modificare posizioni del robot. La FlexPendant.

Utilizzare...

RobotStudio Online per creare la struttura del programma

e la maggior parte del codice sorgente e la FlexPendantper

memorizzare le posizioni del robot e apportare i ritocchi finali

al programma.

Durante la programmazione, RobotStudio Online fornisce i

seguenti vantaggi:

• Un editor di testo ottimizzato per il codice RAPID, con

testo automatico e suggerimenti relativi a istruzioni e

parametri.

• Verifica dei programmi con indicazione degli errori di

programmazione.

• Accesso approfondito alla modifica di configurazione

e I/O.


Durante la programmazione, FlexPendant fornisce i

seguenti vantaggi:

• Elenchi di selezione delle istruzioni

• Verifica e debug del programma durante la scrittura

• Possibilità di creare posizioni del robot durante la

programmazione


Configurazione dei parametri di sistema del robot

Per...

Modificare i parametri di

sistema del sistema in

esecuzione.

Salvare i parametri di sistema

del robot come file di

configurazione.

Caricare i parametri di

sistema dai file di

configurazione sul sistema in

esecuzione.

Caricare i dati di calibrazione.

Utilizzare...

RobotStudio Online o la FlexPendant




Creazione, modifica e installazione di sistemi

Per...

Creare o modificare un

sistema.

Installare un sistema su un

controller.

Utilizzare...

RobotStudio Online con RobotWare e una chiave di

RobotWare valida.


52




Informazioni correlate

La tabella che segue specifica i manuali da consultare, durante l’esecuzione delle diverse

attività a cui si fa riferimento:

Utilizzo consigliato...

per ulteriori informazioni,

vedere il manuale...

Numero di

documento

FlexPendant

Manuale dell’operatore - IRC5 con 3HAC 16590-7

FlexPendant

RobotStudio Online Manuale dell’operatore -

RobotStudio Online 3HAC 18236-7


53


2.12. Procedura generale per la risoluzione dei problemi


Tipi di guasti

I guasti che si verificano nel sistema robotico possono essere di due categorie:

• Guasti rilevati dal sistema diagnostico incorporato. Tali guasti sono descritti nella

sezione Messaggi del registro degli eventi nel Manuale per la risoluzione dei problemi

- IRC5.

• Guasti NON rilevati dal sistema diagnostico incorporato. Tali guasti sono descritti

nella sezione Altri tipi di guasti nel Manuale per la risoluzione dei problemi - IRC5.

Guasti che causano messaggi di errore sulla FlexPendant

Il sistema di controllo è dotato di software diagnostico per facilitare la risoluzione dei

problemi e ridurre il fermo del sistema. Qualsiasi errore rilevato dal sistema diagnostico viene

visualizzato nella lingua prescelta con un numero di codice sulla FlexPendant.

Tutti i messaggi di sistema e di errore vengono registrati in un registro comune nel quale

vengono salvati gli ultimi 150 messaggi. È possibile accedere al registro dalla barra di stato

sulla FlexPendant.

Per facilitare la risoluzione dei problemi, è importante che vengano seguiti alcuni principi di

base. Questi sono specificati in Principi di risoluzione dei problemi nel Manuale per la

risoluzione dei problemi - IRC5.


1. Leggere il messaggio di errore visualizzato sulla

FlexPendant e seguire le istruzioni fornite.

L’interpretazione dei

messaggi è descritta nella

sezione Panoramica,

messaggi del registro degli

eventi nel Manuale per la

risoluzione dei problemi -

IRC5.

2. Le informazioni fornite sulla FlexPendant sono state

sufficienti per risolvere il problema

In caso affermativo, riprendere le operazioni.

In caso negativo, procedere di seguito.

3. Se appropriato, verificare i LED sulle unità. Ciascuna unità è descritta in

dettaglio nella sezione LED

dell'unità nel Manuale per la


IRC5, compresa una

descrizione dei relativi LED.

4. Se appropriato, verificare i cavi e così via, con l'ausilio

di un circuito stampato.

Tutti i numeri dei documenti

necessari sono specificati

nella sezione

Documentazione di

riferimento, IRC5 nel

Manuale per la risoluzione

dei problemi - IRC5.

54





5. Se necessario, sostituire, regolare o riparare come

descritto nelle istruzioni di riparazione.

Tutti i numeri dei documenti

necessari sono specificati

nella sezione

Documentazione di

riferimento, IRC5 nel

Manuale per la risoluzione

dei problemi - IRC5.

Guasti che NON causano messaggi di errore sulla FlexPendant

Questi guasti non vengono rilevati dal sistema diagnostico e vengono gestiti in altri modi. Il

metodo di osservazione del sintomo del guasto influisce notevolmente sul tipo di guasto.

Istruzioni in merito sono fornite nella sezione Altri tipi di guasti nel Manuale per la


Per risolvere i problemi di guasti che NON causano messaggi di errore sulla FlexPendant,

seguire le fasi 3 e 4 nella procedura in Guasti che causano messaggi di errore sulla



55



56


3 FlexPendant

3.1. Informazioni sul capitolo relativo alla FlexPendant

3 FlexPendant

3.1. Informazioni sul capitolo relativo alla FlexPendant

Panoramica

Questo capitolo contiene informazioni sui vari controlli disponibili sulla FlexPendant e sulle

attività che questi consentono di eseguire.

Le descrizioni sono organizzate con la stessa struttura delle funzioni nei menu della

FlexPendant, ad esempio le descrizioni delle funzioni di editing dei programmi si trovano

sotto il titolo Editor di programma a pagina 153.


57

3 FlexPendant

3.2.1. Che cosa è una FlexPendant

3.2 La FlexPendant


Descrizione della FlexPendant

La FlexPendant(in alcuni casi indicata anche come TPU o Teach Pendant Unit) è un

dispositivo per la gestione di molte delle funzioni correlate al funzionamento del sistema

robotico: esecuzione dei programmi, movimento manuale del manipolatore, produzione e

modifica di programmi applicativi e così via.

La FlexPendant è composta da hardware, come pulsanti e joystick, e software. La

FlexPendant è collegata al modulo di comando attraverso un cavo e un connettore integrati.

NOTA: la FlexPendant potrebbe non essere in grado di eseguire alcune funzioni specifiche,

per le quali è necessario utilizzare RobotStudio Online . L'esecuzione di tali funzioni è illustrata

nel Manuale dell’operatore di RobotStudioOnline.

Componenti principali

Di seguito sono descritti i componenti principali della FlexPendant.

en0300000586

A

B

Connettore

Touch screen

58


3 FlexPendant


C

D

E

F


Dispositivo di attivazione

Joystick

Pulsanti Hold-to-run (due)

Pulsanti hardware

Sulla FlexPendant sono presenti alcuni pulsanti hardwarededicati.

en0300000587

A

B

C

D

E

F

G

H

Pulsante programmabile 1. La definizione della relativa funzione è descritta nella

sezione Tasti programmabili a pagina 235.







Pulsante AVVIA. Avvia l'esecuzione del programma.

Pulsante INDIETRO (BWD). Riporta il programma indietro di un'istruzione.

Pulsante AVANTI (FWD). Fa avanzare il programma di un'istruzione.

Pulsante STOP. Interrompe l'esecuzione del programma.


59

3 FlexPendant


Elementi del touch screen

L’illustrazione mostra gli elementi presenti sul touch screen della FlexPendant.

en0300000588

A

B

C

D

E

F

Menu ABB

Barra di stato

Vista client

Pulsante Chiudi

Barra delle applicazioni

Menu di impostazione rapida

Menu ABB


Vista client

Pulsante Chiudi

Il menu ABB contiene programmi, configurazioni e applicazioni. Queste funzionalità sono

descritte nella sezione Menu ABB a pagina 78.

La barra di stato visualizza informazioni sul sistema e messaggi. Queste funzionalità sono

descritte nella sezione .

La vista client è l'area principale per la visualizzazione di tutte le funzioni disponibili, nella

quale vengono visualizzate e utilizzate le applicazioni.

Scegliendo il pulsante Chiudi è possibile chiudere la vista o l'applicazione aperta.

Barra delle applicazioni

La barra delle applicazioni visualizza tutte le viste e le applicazioni aperte.

60


3 FlexPendant


Menu di impostazione rapida

Il menu di impostazione rapida contiene scelte rapide per il movimento e le impostazioni.

Queste funzionalità sono descritte nella sezione Menu di impostazione rapida a pagina 269.


61

3 FlexPendant

3.2.2.1. Utilizzo del pulsante Hold-to-run

3.2.2. Pulsanti hardware e pulsanti sulla FlexPendant


Quando utilizzare il pulsante Hold-to-run

Il Hold-to-run sul retro della FlexPendant viene utilizzato per eseguire i programmi

completamente o un'istruzione alla volta in modalità manuale a velocità massima.

Vi sono due pulsanti identici, utilizzati per gestire la FlexPendant con la mano destra e

sinistra.

Modalità operativa

Modalità manuale a velocità

ridotta

Modalità manuale a velocità

massima

Modalità automatica

Funzione

Normalmente, il pulsante Hold-to-run non ha alcun effetto

nella modalità manuale a velocità ridotta.

Tuttavia, è possibile attivare la modalità manuale a velocità

ridotta modificando un parametro di sistema.

La pressione di uno dei pulsanti Hold-to-run e del dispositivo

di attivazione attiva l'esecuzione di un programma completa

o un'istruzione alla volta.

Rilasciando il pulsante Hold-to-run in questa modalità viene

arrestato immediatamente il movimento del manipolatore e

l'esecuzione del programma. Quando lo si preme di nuovo,

l'esecuzione viene ripresa dalla stessa posizione.

Il pulsante Hold-to-run non viene utilizzato in modalità

automatica.

Utilizzo del pulsante Hold-to-run

Queste istruzioni descrivono come utilizzare il pulsante Hold-to-run in modalità manuale a

velocità massima.

Fase

Azione

1. Premere il dispositivo di attivazione sulla FlexPendant.

2. Scegliere la modalità di esecuzione utilizzando i tasti funzione sulla FlexPendant:

• Avvia (esecuzione continua del programma)

• FWD (esecuzione del programma un'istruzione alla volta in avanti)

• BWD (esecuzione del programma un'istruzione alla volta all'indietro)

È anche possibile selezionare la modalità passo, vedere la sezione Esecuzione

un’istruzione alla volta a pagina 65.

3. Attendere la visualizzazione della finestra di avviso Hold-to-run.

4. Premere il pulsante Hold-to-run sulla FlexPendant per avviare l'esecuzione del

programma.

Se è stato premuto il pulsante di avvio e il pulsante Hold-to-run è premuto, allora

l'esecuzione del programma riprende.

Se è stato premuto AVANTI o INDIETRO, il programma viene eseguito un'istruzione

alla volta rilasciando e premendo di nuovo alternativamente il pulsante Hold-to-run.

5. Se il pulsante Hold-to-run viene rilasciato, l'esecuzione del programma viene

arrestata.

Se il pulsante Hold-to-run viene premuto di nuovo, l'esecuzione del programma

viene ripresa dalla posizione in cui era stata arrestata.

62


3 FlexPendant


Fase

Azione

6. È possibile modificare la modalità di esecuzione quando si rilascia il pulsante Holdto-run

e quindi continuare l'esecuzione del programma con la nuova modalità

semplicemente attivando di nuovo il pulsante Hold-to-run, senza che venga

visualizzata una casella di allarme.

7. Se il dispositivo di attivazione viene rilasciato, in modo intenzionale o accidentale,

per attivare l'esecuzione è necessario ripetere la procedura.


63

3 FlexPendant

3.2.2.2. Avvio e arresto dell’esecuzione

3.2.2.2. Avvio e arresto dell’esecuzione

Panoramica

L'esecuzione del programma può essere avviata e interrotta in vari modi a seconda della

modalità operativa.

Avvio dell’esecuzione

Questa sezione descrive come avviare l'esecuzione.


1. Per azionare un’esecuzione selezionata

utilizzare il pulsante di avvio sul set di

pulsanti hardware della FlexPendant.

Il pulsante di avvio è descritto nella

sezione Che cosa è una FlexPendant a

pagina 58.

Per istruzioni sull’esecuzione

un’istruzione alla volta, vedere la sezione

Esecuzione un'istruzione alla volta a

pagina 65.

I guasti sono descritti nel Manuale per la


Interruzione dell’esecuzione

Questa sezione descrive come interrompere l'esecuzione.

Modalità Azione Nota

Durante il funzionamento

tramiteil controllo Hold-torun...

Durante il funzionamento

senzail controllo Hold-torun...

Quando viene eseguita la

modalità un'istruzione alla

volta...

Rilasciare il pulsante Hold-torun.

Premere il pulsante STOP.

Il robot si fermerà dopo avere

eseguito ciascuna istruzione.

Eseguire l'istruzione

successiva premendo di

nuovo FWD o BWD.

Il pulsante Hold-to-run è

descritto nella sezione Che

cosa è una FlexPendant a

pagina 58.

Il pulsante STOP è descritto

nella sezione Che cosa è una


I pulsanti AVANTI e

INDIETRO sono descritti

nella sezione Che cosa è una


64


3 FlexPendant

3.2.2.3. Esecuzione un’istruzione alla volta


Panoramica

In tutte le modalità operative, è possibile eseguire il programma passo per passo in avanti e

all'indietro.

L'esecuzione un'istruzione alla volta all'indietro è limitata, per ulteriori dettagli vedere

RAPID - Panoramica.

Selezione della modalità passo

Questa sezione descrive come selezionare la modalità passo. L'esecuzione un'istruzione alla

volta può essere eseguita in tre modalità: Ingresso, Salta e Istruzione di movimento.


1. Selezionare la modalità passo mediante il menu di

impostazione rapida.

Vedere Menu di

impostazione rapida,

Modalità passo a pagina

277.

Esecuzione un’istruzione alla volta

Questa sezione descrive come eseguire un'istruzione alla volta in avanti e all'indietro.

Per eseguire un’istruzione alla volta... premere...

avanti

indietro

Pulsante AVANTI sulla FlexPendant

Pulsante INDIETRO sulla FlexPendant

Limitazioni dell’esecuzione all’indietro

Per l'esecuzione all'indietro vi sono alcune limitazioni:

• Quando si esegue un'istruzione alla volta all'indietro attraverso un'istruzioneMoveC,

l'esecuzione non si interrompe nel punto circolare.

• Non è possibile eseguire un'istruzione alla volta all'indietro fuori da un'istruzioneIF ,

FOR, WHILE eTEST.

• Non è possibile eseguire un'istruzione alla volta all'indietro fuori da una routine dopo

averne raggiunto l'inizio.

• Vi sono istruzioni che influiscono sul movimento e che non possono essere eseguite

all'indietro (ad esempio, ActUnit, ConfLePDispOn). Se si tenta l'esecuzione

all'indietro, una finestra di avviso segnala che l'operazione non è possibile.

Comportamento dell’esecuzione all’indietro

Quando si esegue un'istruzione alla volta in avanti nel codice del programma, un puntatore di

programma indica la successiva istruzione da eseguire e un puntatore di movimento indica

l'istruzione di movimento che il robot sta eseguendo.

Quando si esegue un'istruzione alla volta all'indietro nel codice del programma, il puntatore

di programma indica l'istruzione precedente alla posizione del puntatore di movimento.

Quando il puntatore di programma indica un'istruzione di movimento e il puntatore di


65

3 FlexPendant


movimento ne indica un'altra, il successivo movimento all'indietro si sposterà sulla

destinazione indicata dal puntatore di programma, utilizzando il tipo di movimento e la

velocità indicati dal puntatore di movimento.

Esempio di esecuzione all’indietro

Questo esempio illustra il comportamento dell'esecuzione un'istruzione alla volta all'indietro

attraverso istruzioni di movimento. Il puntatore di programma e il puntatore di movimento

aiutano a tenere traccia del punto in cui si trova l'esecuzione del programma RAPID e di

quello in cui si trova il robot.

en0400001204

A

B

C

Puntatore di programma

Puntatore di movimento

Evidenziazione del robtarget verso il quale si sta muovendo il robot o che

è già stato raggiunto.

Quando...

...allora...

si esegue

un'istruzione alla

volta in avanti finché

il robot non è in p5

si preme una volta il

pulsante INDIETRO

si preme

nuovamente il


il puntatore di movimento indicherà p5 e il puntatore di programma

indicherà la successiva istruzione di movimento ( MoveL p6).

il robot non si muoverà ma il puntatore di programma passerà

all'istruzione precedente ( MoveC p3, p4). Questo indica che questa

è l'istruzione che verrà eseguita alla successiva pressione di BWD.

il robot si muoverà su p4 linearmente con la velocità v300.

La destinazione di questo movimento (p4) viene presa dall'istruzione

MoveC. Il tipo di movimento (lineare) e la velocità vengono presi

dall'istruzione seguente (MoveL p5).

Il puntatore di movimento indicherà p4 e il puntatore di programma

passerà a MoveL p2.

66


3 FlexPendant


Quando...

si preme

nuovamente il


si preme

nuovamente il


si preme una volta il

pulsante AVANTI

si preme

nuovamente il

pulsante AVANTI

...allora...

il robot si muoverà in senso circolare, via p3, fino a p2 con la velocità

v100.

La destinazione p2 viene presa dall'istruzioneMoveL p2. Il tipo di

movimento (circolare), il punto circolare (p3) e la velocità vengono

presi dall'istruzione MoveC.


passerà a MoveL p1.

il robot si muoverà su p1 linearmente con la velocità v200.


passerà a MoveJ p0.

il robot non si muoverà ma il puntatore di programma passerà

all'istruzione successiva (MoveL p2).

il robot si muoverà su p2 con la velocità v200.


67

3 FlexPendant

3.2.3.1. Che cosa succede quando viene collegata la FlexPendant

3.2.3. Collegamento e scollegamento della FlexPendant


Collegamento e scollegamento di una FlexPendant

Quando il sistema viene acceso è necessaria che al controller sia collegata una FlexPendant.

Una FlexPendant può essere scollegata dal controller e utilizzata con un altro controller.

Tuttavia, se si scollega una FlexPendant da un sistema in funzione, questo attiverà un arresto

di emergenza. Quando si collega una FlexPendant a un altro controller, l'avvio della

FlexPendant può richiedere un tempo maggiore rispetto a quello necessario con il controller

originale, a seconda della versione di software del controller del robot.

Eventi relativi al collegamento di una FlexPendant

Quando si collega la FlexPendant al modulo di comando, si verificano una serie di eventi.

Stato

Nessuna FlexPendant collegata al modulo di

comando.

Il modulo di comando deve essere

alimentato.

Evento

Collegare la FlexPendant al connettore sul

modulo di comando.

FlexPendant collegata.

Il sistema viene avviato.

Se non è presente alcun sistema:

È possibile avviare una Boot Application nella

FlexPendant.

Se è presente un sistema:

Software della FlexPendant completamente

caricato.

xx0400000730

Moduli:

• A: Modulo di comando

• B: Modulo di azionamento

Il controller e la FlexPendant sono pronti per

essere avviati.

La Boot Application chiama il modulo di

comando e carica tutto il software necessario

nella FlexPendant. L'operazione richiede

qualche minuto.

I dati salvati nel controller vengono caricati,

operazione che richiede meno di 60 secondi

(applicazioni escluse).

La FlexPendant viene avviata e viene

visualizzata la prima schermata, un

messaggio richiede di eseguire il reset

dell'arresto di emergenza collegando la

FlexPendant.

68


3 FlexPendant


Stato

Arresto di emergenza confermato.

Evento

Il sistema è pronto per riprendere il

funzionamento.


69

3 FlexPendant

3.2.3.2. Collegamento di una FlexPendant

3.2.3.2. Collegamento di una FlexPendant

Posizione

La posizione del connettore della FlexPendant è illustrata di seguito.

xx0400000729

A

Presa per FlexPendant

Procedura

Fase Azione Illustrazione

1. Individuare la presa per FlexPendant

sul modulo di comando.

2. Collegare il connettore del cavo della

FlexPendant.

3. Avvitare l'anello di bloccaggio del

connettore ruotandolo in senso orario.

xx0400000931

• O: Connettore della FlexPendant

(A22.X1)

70


3 FlexPendant

3.2.3.3. Scollegamento della FlexPendant

3.2.3.3. Scollegamento della FlexPendant

Scollegamento della FlexPendant

Questa procedura descrive come scollegare una FlexPendant.

Fase

Azione

1. Terminare tutte le attività in corso che richiedono il collegamento della FlexPendant.

Ad esempio, regolazioni del percorso, calibrazione, modifiche del programma.

2. Arrestare il sistema. Se quando si scollega la FlexPendant il sistema non è

arrestato, passerà nello stato di arresto di emergenza.

3. Svitare il cavo del connettore in senso antiorario.

4. Riporre la FlexPendant in un luogo sicuro lontano da qualsiasi sistema robotico.


71

3 FlexPendant

3.2.4.1. Utilizzo della tastiera software

3.2.4. Procedure di base nella FlexPendant


Utilizzo della tastiera software

Latastiera software viene utilizzata spesso per azionare il sistema, ad esempio, per immettere

nomi di file o valori di parametro.

La tastiera software funziona come una tastiera normale mediante la quale è possibile

posizionare il punto di inserimento, digitare e correggere gli errori. Scegliere lettere, numeri

e caratteri speciali per immettere il testo o i valori.

Illustrazione della tastiera software

Questa illustrazione mostra la tastiera software sulla FlexPendant.

en0300000491

72


3 FlexPendant


Come cambiare il punto di inserimento

Scegliere i tasti freccia per cambiare il punto di inserimento, ad esempio quando si

correggono errori di digitazione.

Se è necessario spostarsi...

allora scegliere...

indietro

avanti

xx0300000492

xx0300000493

Eliminazione

1. Scegliere il tasto Backspace(in alto a destra) per eliminare i caratteri a sinistra del punto

di inserimento.

xx0300000494


73

3 FlexPendant

3.2.4.2. Scorrimento e zoom

3.2.4.2. Scorrimento e zoom

Panoramica

È possibile che l'intero contenuto dello schermo non sia interamente visibile. Per

visualizzarlo, è possibile:

• Scorrere verso l'alto o verso il basso (e a volte verso sinistra o destra)

• Eseguire lo zoom avanti o indietro (disponibile solo nell'Editor di programma)

A

B

C

D

E

F G H

en0400000685

A

B

C

D

E

F

G

H

Zoom avanti (testo più grande)

Scorrimento verso l'alto (dell'altezza di una pagina)

Scorrimento verso l'alto (dell'altezza di una riga)

Scorrimento verso sinistra

Scorrimento verso destra

Zoom indietro (testo più piccolo)

Scorrimento verso il basso (dell'altezza di una pagina)

Scorrimento verso il basso (dell'altezza di una riga)

74


3 FlexPendant

3.2.4.3. Applicazioni di processo

3.2.4.3. Applicazioni di processo

Panoramica

Le applicazioni di processo personalizzate vengono avviate dal menu ABB. Ciascuna

applicazione è elencata come voce di menu insieme alle viste della FlexPendant.

Avvio di un’applicazione di processo

Questa procedura descrive come avviare un'applicazione di processo.

Fase

Azione

1. Scegliere il pulsante ABB per visualizzare il menu ABB.

Le applicazioni di processo vengono elencate nel menu.

2. Scegliere il nome dell’applicazione di processo da avviare.

Passaggio da un’applicazione di processo avviata a un’altra

Per ciascuna applicazione avviata è disponibile un pulsante rapido nella barra delle

applicazioni, analogamente alle viste della FlexPendant. Scegliere i pulsanti per passare tra

le applicazioni avviate e le viste.

en0400000768

In questo caso le viste e le applicazioni di processo in esecuzione sono:

A Vista Esplora FlexPendant

B Vista Editor di programma, modulo Main-Module per robot 1

C RobotWare Arc, un’applicazione di processo

D Vista pannello di controllo


75

3 FlexPendant

3.3.1. Panoramica, personalizzazione della FlexPendant

3.3 Personalizzazione della FlexPendant

3.3.1. Panoramica, personalizzazione della FlexPendant

Personalizzazione

La FlexPendant può esserepersonalizzata in vari modi. La procedura è descritta nelle seguenti

sezioni:

Come:

cambiare la lingua utilizzata nelle finestre e

nelle finestre di dialogo

cambiare la luminosità e il contrasto del

display

ruotare la FlexPendant per l’utilizzo mancino/

destro

configurare le viste per l’avvio dei programmi

e il sistema di autorizzazione degli utenti

è descritto nella sezione:

Modifica della lingua a pagina 234.

Modifica di luminosità e contrasto a pagina

226.

Commutazione tra l'utilizzo destro e mancino

della FlexPendant.

Configurazione del sistema FlexPendant a

pagina 239.

ricalibrare il touch screen Touch Screen a pagina 241.

configurare i tasti programmabili Tasti programmabili a pagina 235.

configurare l'elenco degli I/O più comuni Configurazione degli I/O più comuni a pagina

233.

cambiare la data e l’ora Modifica di data e ora a pagina 232.

76


3 FlexPendant

3.3.2. Visualizzazione di informazioni sulla FlexPendant

3.3.2. Visualizzazione di informazioni sulla FlexPendant

Visualizzazione di informazioni sulla FlexPendant

Questa procedura descrive come visualizzare informazioni sul sistema, come i sistemi

installati, porte, opzioni e la versione di RobotWare nella FlexPendant.

Fase

Azione

1. Nel menu ABB, scegliere Informazioni di sistema.

2. Scegliere per espandere le informazioni disponibili sotto ciascun pulsante.

en0400000968

3. Scegliere Proprietà controller per visualizzare Connessioni di rete o Sistemi

installati.

Scegliere Proprietà di sistema per visualizzare la versione di RobotWare e le

opzioni o Opzioni aggiuntive.


77

3 FlexPendant

3.4.1.1. Esplora FlexPendant

3.4 Menu ABB

3.4.1. Esplora FlexPendant

3.4.1.1. Esplora FlexPendant

Informazioni su Esplora FlexPendant

Esplora FlexPendant è un file manager, simile a Esplora risorse, tramite il quale è possibile

visualizzare il file system nel controller. È anche possibile rinominare, eliminare o spostare

file o cartelle.

Illustrazione di Esplora FlexPendant

en0400001130

Parti di Esplora FlexPendant

Nella tabella seguente sono descritte le parti mostrate nell'illustrazione precedente.

Componente Descrizione Funzione

A Vista semplice Scegliere per nascondere il tipo nella finestra dei file

B Vista dettagliata Scegliere per mostrare il tipo nella finestra dei file

C Percorso Visualizza il percorso di directory

D Menu Scegliere per visualizzare menu con funzioni

E Nuova cartella Scegliere per creare una nuova cartella nella cartella

presente

F Livello superiore Scegliere per passare alla cartella di livello superiore

78


3 FlexPendant

3.4.1.2. Manipolazione dei file

3.4.1.2. Manipolazione dei file

Manipolazione e memorizzazione dei file

Backup, programmi, configurazioni e così via, vengono salvati sotto forma di file nel sistema

robotico. Questi file vengono manipolati in un'applicazione specifica delle FlexPendant,

come L'Editor di programma, o mediante Esplora FlexPendant.

I file possono essere memorizzati su varie unità diverse, o dispositivi di memoria, come:

• Disco rigido del controller

• PC portatile

• Dispositivo USB

• Altre unità di rete

Queste unità vengono utilizzate e sono disponibili nello stesso modo in Esplora FlexPendant

o quando si salvano o si aprono file mediante un'applicazione nella FlexPendant.

Informazioni sulla memoria USB

IRC5 è equipaggiato con una porta USB nel modulo di comando, vedere il capitolo Pulsanti

sul FlexController a pagina 282.

Una memoria USB viene normalmente rilevata dal sistema ed è pronta per l'utilizzo nel giro

di pochi secondi dopo il collegamento hardware. Una memoria USB collegata viene rilevata

automaticamente durante l'avvio del sistema.

È possibile collegare e scollegare una memoria USB mentre il sistema è in esecuzione.

Tuttavia, l'osservazione di alcune precauzioni consentirà di evitare alcuni problemi:

• Non scollegare una memoria USB subito dopo averla collegata. Attendere almeno

cinque secondi o finché la memoria non è stata rilevata dal sistema.

• Non scollegare una memoria durante le operazioni sui file, quali il salvataggio o la

copia di file. Molte memorie USB indicano le operazioni in corso tramite un LED

lampeggiante.

• Non scollegare una memoria USB mentre il sistema è in fase di arresto. Attendere

finché l'arresto non è stato completato.

Tenere presente anche le seguenti limitazioni riguardanti le memorie USB:

• Non vi è alcuna garanzia che tutte le memorie USB siano supportate.

• Alcune memorie USB sono dotate di un interruttore per la protezione da scrittura. Il

sistema non è in grado di rilevare se un'operazione su file non è riuscita a causa

dell'interruttore di protezione da scrittura.


Per ulteriori informazioni sulla risoluzione dei problemi, consultare il Manuale per la



79

3 FlexPendant

3.4.2.1. Input e output, I/O

3.4.2. Input e output

3.4.2.1. Input e output, I/O

Panoramica

Le proprietà dei segnali di I/O vengono utilizzate per visualizzare i segnali di input e output

e i relativi valori. I segnali vengono configurati tramite parametri di sistema, vedere la sezione

Configurazione dei parametri di sistema a pagina 229.

Visualizzazione dei segnali

Questa sezione descrive come visualizzare le proprietà dei segnali.

Fase

Azione

1. Nel menu ABB scegliere Input e output.

Viene visualizzato l'elenco Segnali di I/O più comuni.

2. Scegliere Visualizza per cambiare la selezione dei segnali nell'elenco.

3. Scegliere un segnale da selezionare.

4. Scegliere Proprietà per visualizzare le impostazioni del segnale. Quindi scegliere

Chiudi per ritornare all’elenco.

en0400000770

Che cosa è un segnale

Un segnale di I/O è la rappresentazione software logica di un segnale di I/O situato su un'unità

fieldbus che è collegata a un fieldbus all'interno del controller.

La specifica di un segnale consente di creare una corrispondente rappresentazione logica. La

configurazione del segnale definisce i parametri di sistema specifici del segnale che ne

controlleranno il comportamento.

80


3 FlexPendant

3.4.2.2. Simulazione e modifica del valore di un segnale

3.4.2.2. Simulazione e modifica del valore di un segnale

Simulazione e modifica del valore di un segnale

Un segnale può essere modificato in un segnale simulato ed è possibile modificare il valore

del segnale. Ulteriori informazioni sulla modifica delle proprietà dei segnali sono descritte

nella sezione Pannello di controllo, Configurazione degli I/O più comuni a pagina 233.

Fase

Azione

1. Nel menu ABB, scegliere I/O.

Viene visualizzato un elenco dei segnali più comuni. Vedere la sezione

Configurazione degli I/O più comuni a pagina 233.

2. Scegliere un segnale.

3. Scegliere Simula per modificare il segnale in un segnale simulato.

Scegliere Rimuovi simulazione per rimuovere la simulazione dal segnale.

4. Scegliere 123... per cambiare il valore del segnale.

Viene visualizzata la tastiera software numerica. Immettere un nuovo valore e

scegliere OK.


81

3 FlexPendant

3.4.2.3. Visualizzazione di un gruppo di segnali

3.4.2.3. Visualizzazione di un gruppo di segnali

Visualizzazione di un gruppo di segnali

Questa sezione descrive come visualizzare un gruppo di segnali.

Fase

Azione

1. Nel menu ABB, scegliere I/O.

Viene visualizzato un elenco dei segnali più comuni. Vedere la sezione

Configurazione degli I/O più comuni a pagina 233.

2. Nel menu Visualizza, scegliere Gruppi.

3. Scegliere il nome del gruppo di segnali nell’elenco, quindi scegliere Proprietà.

Oppure scegliere due volte il nome del gruppo di segnali.

Vengono visualizzate le proprietà del gruppo di segnali.

82


3 FlexPendant

3.4.2.4. Segnali di I/O di sicurezza



Nella forma base e standard del controller, certi segnali di I/O sono dedicati a specifiche

funzioni di sicurezza. Questi sono elencati di seguito con una breve descrizione di ciascuno.

L'accesso ai segnali tramite la FlexPendant è descritto nel Manuale dell’operatore - IRC5 con

FlexPendant.

Segnali di I/O di sicurezza

L'elenco di seguito descrive i segnali di I/O di sicurezza utilizzati dal sistema standard.

Nome

segnale

Descrizione

Condizione del

valore bit

Da - A

ES1

ES2

SOFTESI

EN1

EN2

AUTO1

AUTO2

MAN1

MANFS1

MAN2

MANFS2

USERDOOV

LD

MONPB

AS1

AS2

SOFTASI

GS1

Arresto di emergenza,

catena 1

Arresto di emergenza,

catena 2

Arresto di emergenza

soft

Dispositivo di

attivazione 1&1,

catena 2

Dispositivo di

attivazione 1&2,

catena 2

Selettore modalità

operativa, catena 1











Sovraccarico, DO

utente

1 = Catena chiusa Dalla scheda del pannello al

computer principale



1 = Arresto soft

attivato

Dalla scheda del pannello al


1 = Attivato Dalla scheda del pannello al


1 = Attivato Dalla scheda del pannello al


1 = Selezione

automatica

1 = Selezione

automatica





1 = MAN selezionato Dalla scheda del pannello al


1 = Velocità massima

manuale selezionata



1 = MAN selezionato Dalla scheda del pannello al


1 = Velocità massima

manuale selezionata



1 = Errore, 0 = OK Dalla scheda del pannello al


Pulsante Motori inseriti 1 = Pulsante premuto Dalla scheda del pannello al


Arresto automatico,

catena 1

Arresto automatico,

catena 2

Arresto automatico

soft

Arresto generale,

catena 1





1 = Arresto soft

attivato






83

3 FlexPendant


Nome

segnale

GS2

Arresto generale,

catena 2

SOFTGSI Arresto generale soft 1 = Arresto soft

attivato

SUPES1

SUPES2

Arresto superiore,

catena 1

Arresto superiore,

catena 2

SOFTSSI Arresto superiore soft 1 = Arresto soft

attivato

CH1

CH2

ENABLE1

ENABLE2_1

ENABLE2_2

ENABLE2_3

ENABLE2_4

PANFAN

PANEL24OV

LD

DRVOVLD

Descrizione

Tutti gli interruttori

nella catena di

funzionamento 1 chiusi

Tutti gli interruttori

nella catena di

funzionamento 2 chiusi

Attiva da computer

principale (read back)


asse 1


asse 2


asse 3


asse 4

Supervisione della

ventola nel modulo di

comando

Sovraccarico, pannello

24 V

Sovraccarico, moduli

di azionamento


valore bit















1 = Attiva, 0 =

Interruzione catena 1

1 = Attiva, 0 =


1 = Attiva, 0 =


1 = Attiva, 0 =


1 = Attiva, 0 =


Da - A











1 = OK, 0 = Errore Dalla scheda del pannello al






USERDI1 Input generico 1 1 = Livello input alto Dalla scheda del pannello al
















84


3 FlexPendant


Nome

segnale

DRV1LIM1

DRV1LIM2

DRV1K1

DRV1K2

DRV1EXTCO

NT

DRV1PANCH

1

DRV1PANCH

2

DRV1SPEED

DRV1TEST1

DRV1TEST2

SOFTESO

SOFTASO

Read back della

catena 1 dopo

finecorsa


catena 2 dopo

finecorsa

Read back del

contattore K1, catena

1

Read back del

contattore K2, catena

2

Contattori esterni

chiusi

Tensione di

azionamento per

contattore-bobina 1

Tensione di

azionamento per

contattore-bobina 2


modalità operativa

selezionato

È stata rilevata una

caduta nella catena di

azionamento 1

È stata rilevata una

caduta nella catena di

azionamento 2

Arresto di emergenza

soft

Arresto automatico

soft

1 = Catena 1 chiusa Dal computer degli assi al


1 = Catena 2 chiusa Dal computer degli assi al


1 = K1 chiuso Dal computer degli assi al


1 = K2 chiuso Dal computer degli assi al


1 = Contattori chiusi Dal computer degli assi al


1 = Tensione

applicata

1 = Tensione

applicata

0 = Modalità velocità

bassa manuale

Commutato

Commutato

1 = Arresto di

emergenza soft

impostato

1 = Arresto di

emergenza

automatico soft

impostato

SOFTGSO Arresto generale soft 1 = Arresto generale

soft impostato

SOFTSSO Arresto superiore soft 1 = Arresto superiore

soft impostato

MOTLMP

ENABLE1

Descrizione

Lampada Motori

inseriti

Enable1 da computer

principale


valore bit

Dal computer degli assi al










Dal computer principale alla

scheda del pannello







1 = Lampada accesa Dal computer principale alla


1 = Attiva, 0 =




TESTEN1 Test di Enable1 1 = Avvia test Dal computer principale alla


USERDO1 Ouput generico 1 1 = Imposta livello

output alto


output alto

Da - A






85

3 FlexPendant


Nome

segnale


output alto


output alto


output alto


output alto


output alto


output alto

DRV1CHAIN

1

DRV1CHAIN

2

DRV1BRAKE

Descrizione

Segnale al circuito di

interbloccaggio

Segnale al circuito di

interbloccaggio

Segnale alla bobina di

rilascio del freno


valore bit

Da - A













1 = Chiudi catena 1 Dal computer principale al

computer degli assi 1

1 = Chiudi catena 2 Dal computer principale al


1 = Rilascio del freno Dal computer principale al


86


3 FlexPendant

3.4.3.1. Introduzione al movimento manuale

3.4.3. Movimento manuale

3.4.3.1. Introduzione al movimento manuale

Che cosa è il movimento manuale

Muovere manualmente significa posizionare manualmente o muovere robot o assi esterni

tramite il joystick della FlexPendant.

Quando è possibile il movimento manuale

Il movimento manuale è possibile nella modalità manuale. Il movimento manuale è possibile

indipendentemente dalla vista visualizzata sulla FlexPendant, ma non durante l'esecuzione

del programma.

Informazioni sulle modalità di movimento e i robot

La modalità di movimento e/o il sistema di coordinate selezionati determinano il modo in cui

viene mosso il robot.

Nella modalità di movimento lineare, il punto centrale dell'utensile si muove lungo linee rette

nello spazio con un criterio di "movimento dal punto A al punto B". Il punto centrale

dell'utensile si muove nella direzione degli assi del sistema di coordinate selezionato.

La modalità asse per asse muove il robot di un asse alla volta. Ciò rende più difficoltoso

prevedere in che modo si sposta il punto centrale dell'utensile.

Informazioni sulle modalità di movimento e gli assi aggiuntivi

Gli assi aggiuntivi possono essere mossi manualmente solo asse per asse. Un asse aggiuntivo

può essere progettato per qualche tipo di movimento lineare o per il movimento rotatorio

(angolare). Il movimento lineare viene utilizzato nei trasportatori, il movimento rotatorio in

molti tipi di manipolatori di pezzi di lavoro.

Gli assi aggiuntivi non vengono influenzati dal sistema di coordinate selezionato.

Informazioni sui sistemi di coordinate

Il posizionamento di un perno su un foro tramite una pinza può essere eseguito in modo molto

semplice nel sistema di coordinate utensile, se una delle coordinate in tale sistema è parallela

al foro. L'esecuzione dello stesso task nel sistema di coordinate di base potrebbe richiedere il

movimento manuale in tutte le coordinate x, y e z, rendendo più difficile garantire la

precisione.

La selezione dei sistemi di coordinate più appropriati per il movimento manuale può

semplificare le operazioni, ma non esistono tuttavia risposte semplici e univoche su quale

sistema scegliere.

Un determinato sistema di coordinate consentirà di muovere il punto centrale dell'utensile

verso la posizione di destinazione con un minor numero di movimenti del joystick rispetto a

un altro.

La scelta sarà guidata anche dalla valutazione di condizioni come le limitazioni di spazio, gli

ostacoli o la dimensione fisica di un oggetto di lavoro o di un utensile.

Ulteriori informazioni sui sistemi di coordinate sono fornite nella sezione Che cosa è un

sistema di coordinate a pagina 309.


87

3 FlexPendant

3.4.3.2. Movimento manuale coordinato

3.4.3.2. Movimento manuale coordinato

Coordinamento

Un robot coordinato a un oggetto di lavoro seguirà i movimenti di tale oggetto.

Movimento manuale coordinato

Se l'unità meccanica che muove l'oggetto di lavoro viene spostata manualmente, qualsiasi

robot che è coordinato con l'oggetto di lavoro verrà mosso in modo da conservare la posizione

relativa all'oggetto di lavoro.

Impostazione del coordinamento


1. Selezionare il robot che deve essere coordinato con

un'altra unità meccanica.

2. Impostare Sistema di coordinate su Oggetto di

lavoro.

3. Impostare Oggetto di lavoro sull’oggetto di lavoro

mosso dall'altra unità meccanica.

4. Selezionare l'unità meccanica che muove l'oggetto di

lavoro.

Vedere Selezione dell'unità

meccanica a pagina 92.

Vedere Movimento manuale

in coordinate dell'oggetto di

lavoro a pagina 102.

Vedere Selezione

dell’utensile, dell’oggetto di

lavoro e del carico utile a

pagina 106.

Qualsiasi movimento

manuale che viene eseguito

mentre questa unità

meccanica è selezionata

interesserà anche il robot

con il quale essa è

coordinata.

Coordinamento di robot

Il coordinamento di robot, in modo che lo spostamento manuale di uno determini quello di

un altro, richiede l'opzione MultiMove.

88


3 FlexPendant

3.4.3.3. Limitazioni al movimento manuale

3.4.3.3. Limitazioni al movimento manuale

Movimento manuale di assi aggiuntivi

Gli assi aggiuntivi possono essere mossi manualmente solo asse per asse. Vedere Application

manual - Additional axes.

Movimento manuale di unità meccaniche non calibrate

Un'unità meccanica non calibrata può essere mossa manualmente solo asse per asse. Il

relativo range di lavoro non verrà verificato.

Se l'unità meccanica non è calibrata verrà visualizzato il testo "Unità non calibrata" nell'area

Posizione della finestra Movimento manuale.

ATTENZIONE!

Le unità meccaniche il cui range di lavoro non è controllato dal sistema robotico possono

essere spostate in posizioni pericolose. Per evitare pericoli per l'attrezzatura o per il personale

è necessario utilizzare e configurare gli arresti meccanici.

Movimento manuale degli assi in modalità indipendente

Non è possibile muovere manualmente gli assi in modalità indipendente. Per il movimento

manuale è necessario riportare gli assi in modalità normale. Per ulteriori informazioni, vedere

Application manual - Motion functions and events.

Movimento manuale mediante le World Zone

Con l'opzione World Zone installata, le zone definite limiteranno il movimento manuale. Per

ulteriori informazioni, vedere Application manual - Motion functions and events.

Movimento manuale con carichi degli assi non impostati

Se su uno degli assi del robot è montata dell'attrezzatura, allora è necessario impostare i

carichi degli assi. Diversamente, durante il movimento manuale si possono verificare errori

di sovraccarico.

L'impostazione dei carichi degli assi è descritta nel manuale del prodotto fornito con il robot.

Movimento manuale con pesi dell’utensile o del carico utile non impostati

Se il peso degli utensili o dei carichi utili non è impostato, allora durante il movimento

manuale si potrebbero verificare errori di sovraccarico. I carichi di assi aggiuntivi controllati

da software specifico (modelli dinamici) possono essere impostati solamente nella

programmazione.


89

3 FlexPendant

3.4.3.4. Finestra Movimento manuale


Panoramica

Le funzioni di movimento manuale sono raccolte in una struttura situata nellafinestra

Movimento manuale. Quelle utilizzate più comunemente sono disponibili anche nel menu di


Menu Movimento manuale

L'illustrazione mostra le funzioni principali disponibili nel menu Movimento manuale.

en0400000654

A

B

C

D

E

F

G

Selezione dell'unità meccanica. La procedura è descritta nella sezione Selezione

dell'unità meccanica a pagina 92.

Precisione assoluta: Off è l'informazione predefinita nel campo. Se il robot è dotato

dell'opzione precisione assoluta, allora viene visualizzato Precisione assoluta: On.

Selezione della modalità di movimento. La procedura è descritta nella sezione

Selezione della modalità di movimento a pagina 94.

Selezione del sistema di coordinate. Questa procedura è descritta nelle sezioni

Movimento manuale in coordinate di base a pagina 99, Movimento manuale in

coordinate universali a pagina 100, Movimento manuale in coordinate dell’oggetto di

lavoro a pagina 102 o Movimento manuale in coordinate utensile a pagina 104.

Selezione dell'utensile. La procedura è descritta nella sezione Selezione dell’utensile,

dell’oggetto di lavoro e del carico utile a pagina 106.

Selezione dell'oggetto di lavoro. La procedura è descritta nella sezione Selezione

dell’utensile, dell’oggetto di lavoro e del carico utile a pagina 106.

Selezione del carico utile. La procedura è descritta nella sezione Selezione

dell’utensile, dell’oggetto di lavoro e del carico utile a pagina 106.

90


3 FlexPendant


H

J

K

L

M

Selezione delle direzioni di blocco del joystick. La procedura è descritta nella sezione

Blocco del joystick in direzioni specifiche a pagina 133.

Selezione degli incrementi di movimento. La procedura è descritta nella sezione

Movimento incrementale per il posizionamento preciso a pagina 135.

Posizione di ciascun asse in relazione al sistema di coordinate selezionato.

Formato posizione, descritta nella sezione Lettura della posizione esatta a pagina

137.

Direzioni joystick, a seconda dell'impostazione in modalità di movimento. Vedere la

sezione Selezione della modalità di movimento a pagina 94.


91

3 FlexPendant

3.4.3.5. Selezione dell'unità meccanica


Perché selezionare un'unità meccanica

Il sistema robotico può essere composto da più di un singolo robot. È possibile che siano

presenti anche altre unità meccaniche, come manipolatori di pezzi di lavoro o assi aggiuntivi

montati sul robot, che possono essere mosse manualmente.

Se il sistema è dotato di un solo robot senza assi aggiuntivi, allora non è necessario

selezionare l'unità meccanica.

Identificazione delle unità meccaniche

Ciascuna unità meccanica che può essere mossa manualmente è rappresentata nell'elenco

delle unità meccaniche. Il nome dell'unità è definito nella configurazione del sistema. Ciascun

unità è dotata anche di un simbolo che viene utilizzato nella barra di stato, vedere la sezione

Barra di stato a pagina 266.

Consultare la documentazione dell'impianto o della cella per vedere quali unità meccaniche

sono disponibili nel sistema robotico.

Selezione dell'unità meccanica

Questa procedura descrive come selezionare un'unità meccanica da muovere manualmente.

Fase

Azione

1. Nel menu ABB, scegliere Movimento manuale per visualizzare le proprietà di

movimento manuale.

2. Scegliere Unità meccanica.

en0400000653

Viene visualizzato un elenco delle unità meccaniche disponibili.

92


3 FlexPendant


Fase

Azione

3. Scegliere l'unità meccanica da muovere manualmente, quindi scegliere OK.

L'unità meccanica selezionata viene utilizzata fino a quando ne viene scelta un'altra

o si chiude la finestra Movimento manuale.

SUGGERIMENTO!

Utilizzare il menu di impostazione rapida per passare da un'unità meccanica a un'altra più

velocemente.

Applicazione delle proprietà di movimento manuale

Tutte le modifiche eseguite alle proprietà di movimento manuale hanno effetto solo sull'unità

meccanica selezionata.

Tutte le proprietà di movimento manuale vengono salvate e ripristinate quando si ritorna a

muovere manualmente l'unità meccanica.


93

3 FlexPendant

3.4.3.6. Selezione della modalità di movimento


Panoramica

L’area Direzioni joystickmostra la corrispondenza tra gli assi del joystick e gli assi del

sistema di coordinate selezionato.

ATTENZIONE!

La funzione delle proprietà Direzioni non è quella di mostrare la direzione in cui si muoverà

l'unità meccanica. Provare sempre a eseguire il movimento manuale con piccoli spostamenti

del joystick in modo da apprendere le effettive direzioni dell'unità meccanica.

Selezione della modalità di movimento

Questa procedura descrive come selezionare la modalità di movimento.


1. Scegliere ABB, quindi Movimento manuale per

visualizzare il menu Movimento manuale.

2. Scegliere Modalità di movimento.

3. Scegliere la modalità desiderata e quindi OK. Il significato delle direzioni

del joystick è illustrato in

Direzione joystick dopo

avere eseguito la selezione.

Direzioni joystick

Il significato delle direzioni deljoystick dipende dalla modalità di movimento che è stata

selezionata. Sono disponibili le seguenti:

Modalità di

movimento

Lineare

Illustrazione del joystick

Descrizione

La modalità lineare è descritta

nella sezione Impostazione

dell’orientamento dell’utensile a

pagina 96.

Asse 1-3

(impostazione

predefinita per i

robot)

en0400001131

La modalità Asse 1-3 è descritta

nella sezione Movimento manuale

asse per asse a pagina 97.

Asse 4-6

en0300000536

La modalità Asse 4-6 è descritta

nella sezione Movimento manuale

asse per asse a pagina 97.

en0300000537

94


3 FlexPendant


Modalità di

movimento

Riorienta

Illustrazione del joystick

Descrizione

La modalità di riorientamento è

descritta nella sezione

Impostazione dell’orientamento

dell’utensile a pagina 96.

en0400001131


95

3 FlexPendant

3.4.3.7. Impostazione dell’orientamento dell’utensile

3.4.3.7. Impostazione dell’orientamento dell’utensile

Esempi di utilizzo

Definizione

Gli utensili per saldatura ad arco, smerigliatura ed erogazione devono essere orientati con un

angolo particolare rispetto al pezzo di lavoro per garantire il risultato migliore. È anche

necessario configurare l'angolo per la foratura, fresatura o segatura.

Nella maggior parte dei casi l'orientamento viene impostato quando è stato mosso

manualmente il punto centrale dell'utensile su una posizione specifica come il punto di

partenza di un'operazione. Dopo avere impostato l'orientamento dell'utensile si continua il

movimento manuale lineare per completare il percorso e l'operazione prevista.

L'orientamento dell'utensileè relativo al sistema di coordinate selezionato. Tuttavia, dal punto

di vista dell'utente non è percettibile.

Impostazione dell’orientamento dell’utensile

Fase

Azione



2. Scegliere Modalità di movimento, quindi scegliere Riorienta seguito da OK.

3. Se non è già stato selezionato, selezionare l'utensile adeguato seguendo la

procedura descritta in Selezione dell’utensile, dell’oggetto di lavoro e del carico utile

a pagina 106.

4. Premere e tenere premuto il dispositivo di attivazione per attivare i motori dell'unità

meccanica.

5. Muovere il joystick e l'orientamento dell'utensile cambia.

6. Al termine, scegliere Modalità di movimento, quindi scegliere Lineare seguito da

OK per continuare il movimento manuale nel sistema di coordinate selezionato.

SUGGERIMENTO!

Utilizzare il menu di impostazione rapida per selezionare la modalità di movimento

manuale più veloce.

96


3 FlexPendant

3.4.3.8. Movimento manuale asse per asse



Utilizzare il movimento manuale asse per asse se è necessario:

• allontanare l'unità meccanica da posizioni pericolose.

• allontanare un robot da singolarità.

• posizionare gli assi di un robot per la calibrazione.

ATTENZIONE!

Questa procedura avrà effetto sull'orientamento di qualsiasi utensile montato. Se

l'orientamento risultante è importante, al termine eseguire la procedura descritta in

Impostazione dell’orientamento dell’utensile a pagina 96.

Selezione degli assi da muovere

Fase

Azione



2. Scegliere Modalità di movimento, quindi selezionare gli assi appropriati, vedere la

descrizione in Assi e direzioni del joystick a pagina 97.

3. Scegliere OK per completare.

Assi e direzioni del joystick

I normali sei assi di un manipolatore generico possono essere mossi manualmente utilizzando

le tre dimensioni del joystick come è specificato di seguito.

Per determinare l'orientamento fisico degli assi esterni consultare la documentazione


L'illustrazione mostra gli schemi di movimento degli assi del manipolatore.


97

3 FlexPendant


xx0300000520

Per...

asse 1, 2 o 3

...allora

scegliere...

...per le direzioni del joystick...

asse 4, 5 o 6

en0300000534

en0300000536

en0300000535

en0300000537

98


3 FlexPendant

3.4.3.9. Movimento manuale in coordinate di base

3.4.3.9. Movimento manuale in coordinate di base

Definizione delle coordinate di base

xx0300000495

Movimento manuale in coordinate di base

Fase

Azione



2. Scegliere Modalità di movimento, quindi scegliere Lineareseguito da OK.

Se in precedenza è stato scelto il movimento lineare non è necessario eseguire

questa fase.

3. Scegliere Sistema di coordinate, quindi scegliere Base seguito da OK.

4. Premere e tenere premuto il dispositivo di attivazione per attivare i motori del

manipolatore.

5. Muovere il joystick e l'unità meccanica si muove di conseguenza.

SUGGERIMENTO!




99

3 FlexPendant

3.4.3.10. Movimento manuale in coordinate universali



Ad esempio, supponiamo di avere due robot, uno montato a pavimento e uno a soffitto. Il

sistema di coordinate di base del robot a soffitto sarebbe capovolto.

Se si muove manualmente il robot a soffitto nel sistema di coordinate di base, sarà piuttosto

difficile prevedere i movimenti. Scegliere invece il sistema di coordinate universali

condiviso.

Definizione delle coordinate universali

en0300000496

A

B

C

Sistema di coordinate di base

Sistema di coordinate universali


100


3 FlexPendant


Movimento manuale in coordinate universali

Fase

Azione



2. Scegliere Modalità di movimento, quindi scegliere Lineare seguito da OK.


questa fase.

3. Scegliere Sistema di coordinate, quindi scegliere Universale seguito da OK.


manipolatore.


SUGGERIMENTO!




101

3 FlexPendant

3.4.3.11. Movimento manuale in coordinate dell’oggetto di lavoro



Ad esempio, si stanno determinando le posizioni di alcuni buchi da forare lungo il bordo

dell’oggetto di lavoro.

Si sta creando una saldatura tra due pareti in una scatola.

Definizione delle coordinate dell’oggetto di lavoro

en0300000498

A

B

C

D

Sistema di coordinate utente

Sistema di riferimento universale

Sistema di coordinate dell’oggetto di lavoro

Sistema di coordinate dell’oggetto di lavoro

102


3 FlexPendant


Movimento manuale in coordinate dell’oggetto di lavoro

Fase

Azione




Se in precedenza è stato scelto il movimento lineare questo non è necessario.

3. Scegliere Oggetto di lavoro per selezionare l'oggetto di lavoro.

4. Scegliere Utensile per selezionare l'utensile.

5. Scegliere Carico utile per selezionare il carico utile.

6. Scegliere Sistema di coordinate, quindi scegliere Oggetto di lavoro seguito da

OK.


manipolatore.


SUGGERIMENTO!




103

3 FlexPendant

3.4.3.12. Movimento manuale in coordinate utensile



Utilizzare un sistema di coordinate utensile quando è necessario programmare o regolare le

operazioni per la filettatura, foratura, fresatura o segatura.

Movimento manuale con un utensile fisso

Se il sistema robotico utilizza utensili fissi, per muovere manualmente in coordinate utensile

è necessario selezionare l'utensile e l'oggetto di lavoro adatti (azionato dal robot).

Il sistema di coordinate utensile è definito dalla posizione e dall'orientamento dell'utensile

fisso ed è fisso nello spazio. Per eseguire le operazioni desiderate viene mosso l'oggetto di

lavoro. In tal modo le posizioni possono essere espresse nel sistema di coordinate utensile.

Definizione delle coordinate utensile

en0300000497

104


3 FlexPendant


Movimento manuale in coordinate utensile

Fase

Azione





questa fase.

3. Selezionare l'utensile adatto e, se si utilizza un utensile fisso, l'oggetto di lavoro

adatto seguendo la procedura descritta in Selezione dell’utensile, dell’oggetto di

lavoro e del carico utile a pagina 106.

Se in precedenza è stato selezionato l'utensile e/o l'oggetto di lavoro non è

necessario eseguire questa fase.

4. Scegliere Sistema di coordinate, quindi scegliere Utensile seguito da OK.

5. Premere e tenere premuto il dispositivo di attivazione per attivare i motori dell'unità

meccanica.


SUGGERIMENTO!




105

3 FlexPendant

3.4.3.13. Selezione dell’utensile, dell’oggetto di lavoro e del carico utile

3.4.3.13. Selezione dell’utensile, dell’oggetto di lavoro e del carico utile

Panoramica

È sempre importante scegliere l'utensile, l'oggetto di lavoro o il carico utile adatto. Ciò è

assolutamente vitale quando si crea un programma tramite movimento manuale sulle

posizioni di destinazione.

Non procedere in tal senso può molto probabilmente determinare errori di sovraccarico e/o

un posizionamento non corretto quando si esegue il movimento manuale o quando si esegue

il programma in produzione.

Selezione dell’utensile, dell’oggetto di lavoro e del carico utile

Fase

Azione



2. Scegliere Utensile, Oggetto di lavoro o Carico utile per visualizzare l'elenco degli

utensili, oggetti di lavoro o carichi utili disponibili.

3. Scegliere l'utensile, l'oggetto di lavoro o il carico utile seguito da OK.

106


3 FlexPendant

3.4.3.14. Creazione di un utensile


Che cosa accade quando viene creato un utensile

Viene creata una variabile del tipotooldata. il cui nome sarà uguale a quello dell'utensile.

SUGGERIMENTO!

Ulteriori informazioni su questo tipo di dati sono fornite nel:

RAPID - Manuale di riferimento, parte 2 - Funzioni e tipi di dati A-Z.

Creazione di un utensile

Il punto centrale dell'utensile sarà impostato sul punto centrale della flangia di montaggio del

robot e con l'orientamento di quest'ultima.

A

en0400000779

A

TCP (Tool Center Point)

Fase

Azione

1. Nel menu ABB, scegliere Movimento manuale.

2. Scegliere Utensile per visualizzare l’elenco degli utensili disponibili.


107

3 FlexPendant


Fase

Azione

3. Scegliere Nuovo... per creare un nuovo utensile.

en0300000544

Immettere valori per ciascun campo.

4. Scegliere ...sulla destra del Nome per definire il nome, mediante la tastiera

software.

5. Scegliere il menu Scopo per impostare l'accessibilità dell'utensile. Selezionare:

• Globale

• Locale

• Task

6. Scegliere il menu Tipo memoria per selezionare il tipo di memoria utilizzata per

l'utensile. Selezionare:

• Persistente se l'utensile è persistente. NOTA. Utilizzare sempre persistente

per gli utensili.

• Variabile se l'utensile è variabile

• Costante se l'utensile è costante

7. Scegliere il menu Modulo per specificare un modulo. Le opzioni disponibili

dipendono dalla configurazione. Ad esempio:

• Calpend

• Modulo Main

• Utente

• ...

8. Scegliere il menu Routine per specificare una routine. Le opzioni disponibili


• Main

• Nessuno

• ...

108


3 FlexPendant


Fase

Azione

9. Se si desidera creare un array di utensili, scegliere il menu Dimensione e impostare

il numero di dimensioni nell’array, 1-3.

• 1

• 2

• 3

• Nessuno

Quindi scegliere ...per impostare le Dimensioni degli assi dell'array.

Gli array sono descritti nella sezione Che cosa è un array di dati a pagina 320

10. Scegliere OK.


109

3 FlexPendant

3.4.3.15. Modifica della dichiarazione dell’utensile


Panoramica

Utilizzare la dichiarazione per modificare l’utilizzo della variabile dell’utensile nei moduli di

programma.

Visualizzazione della dichiarazione dell’utensile

Fase

Azione



3. Scegliere tenendo premuto l’utensile del quale modificare la definizione.

Viene visualizzato un menu.

• Cambia dichiarazione

• Cambia valore

• Elimina

• Definisci

4. Nel menu, scegliere Cambia dichiarazione.

Viene visualizzata la dichiarazione dell'utensile.

5. Modificare la dichiarazione dell'utensile come è indicato di seguito.

Modifica della dichiarazione dell’utensile

Per cambiare... ...allora... Consiglio

il nome dell'utensile scegliere il pulsante ...

accanto al nome

lo scopo

selezionare lo scopo nel

menu a comparsa.

Agli utensili viene

automaticamente assegnato

il nometool seguito da un

numero progressivo, ad

esempiotool10 otool21.

Questo può essere

modificato con un nome più

descrittivo, come testa, pinza

o saldatore.

Se si cambia il nome di un

utensile al quale è già stato

fatto riferimento in un

programma, è necessario

cambiare anche tutte le

relative occorrenze.

Per essere disponibili in tutti i

moduli nel programma gli

utensili devono sempre

essere globali.

il tipo di memoria - Le variabili utensile devono

sempre essere persistenti.

il modulo

selezionare nell'elenco a

comparsa il modulo nel quale

deve essere dichiarato

l'utensile.

Gli utensili devono essere

dichiarati nel

modulouser.sys.

110


3 FlexPendant


SUGGERIMENTO!

Per ulteriori informazioni sulle dichiarazioni di variabili, sullo scopo e sui tipi di memoria,

consultare il manuale Introduction to programming.


111

3 FlexPendant

3.4.3.16. Modifica dei dati dell’utensile


Dati dell’utensile

Utilizzare le impostazioni del valore per definire la posizione del punto centrale dell’utensile

e le proprietà fisiche come il peso e il baricentro.

Visualizzazione dei dati dell’utensile

Questa sezione descrive come visualizzare i dati dell'utensile.

Fase

Azione



3. Scegliere tenendo premuto l’utensile da modificare.


• Cambia dichiarazione

• Cambia valore

• Elimina

• Definisci

4. Nel menu, scegliere Cambia valore.

Vengono visualizzati i dati che definiscono l'utensile. Il testo verde indica che il

valore può essere modificato.

5. Proseguire con la modifica dei dati come è descritto di seguito.

112


3 FlexPendant


Misurazione del punto centrale dell’utensile

Questa sezione descrive come misurare il TCP (Tool Center Point).

en0400000881

X 0

Y 0

Z 0

X 1

Y 1

Z 1

Asse X per tool0

Asse Y per tool0

Asse Z per tool0

Asse X per l’utensile da definire

Asse Y per l’utensile da definire

Asse Z per l’utensile da definire

Fase

Azione

1. Misurare la distanza dal centro della flangia di montaggio del robot al punto centrale

dell’utensile sull’asse X di tool0.


dell’utensile sull’asse Y di tool0.


dell’utensile sull’asse Z di tool0.

Modifica della definizione dell’utensile

Fase Azione Istanza Unità

1. Immettere le coordinate

cartesiane della posizione del

punto centrale dell’utensile.

2. Se necessario, immettere

l’orientamento del sistema di

riferimento utensile.

tframe.trans.x

tframe.trans.y

tframe.trans.z

tframe.rot.q1

tframe.rot.q2

tframe.rot.q3

tframe.rot.q4

[mm]

Nessuno

3. Immettere il peso dell’utensile. tload.mass [kg]

4. Se necessario, immettere il

baricentro dell’utensile.

tload.cog.x

tload.cog.y

tload.cog.z

[mm]


113

3 FlexPendant




dell’orientamento dell’asse di

inerzia.

6. Se necessario, immettere il

momento di inerzia dell’utensile.

7. Scegliere OK per utilizzare i nuovi

valori o Annulla per lasciare

invariata la definizione.

tload.aom.q1

tload.aom.q2

tload.aom.q3

tload.aom.q4

tload.ix

tload.iy

tload.iz

Nessuno

[kgm 2 ]

114


3 FlexPendant

3.4.3.17. Eliminazione di un utensile

3.4.3.17. Eliminazione di un utensile

Eliminazione di un utensile

Questa sezione descrive come eliminare un utensile.

Fase

Azione



3. Scegliere tenendo premuto l’utensile da eliminare.


4. Scegliere Elimina per eliminare l’utensile selezionato.

Viene visualizzata una finestra di dialogo di conferma.

5. Nella finestra di dialogo, scegliere Sì per eliminare l’utensile o No per mantenerlo.

ATTENZIONE!

Non è possibile recuperare un utensile, un oggetto di lavoro o un carico utile eliminato e i

relativi dati verranno perduti. Eventuali programmi nei quali viene fatto riferimento

all'utensile, all'oggetto di lavoro o al carico utile devono essere modificati in modo

appropriato altrimenti non verranno eseguiti correttamente.

Se si elimina un utensile non è possibile continuare il programma dalla posizione corrente.

Continuazione del programma

Dopo avere eliminato un utensile utilizzare le funzioni di debug per impostare il puntatore del

programma su una qualsiasi posizione appropriata.


115

3 FlexPendant

3.4.3.18. Configurazione di utensili fissi


Utensili fissi

Gli utensili fissi vengono utilizzati, ad esempio, in applicazioni che comprendono grandi

macchine come frese, presse e punzonatrici. È possibile utilizzare gli utensili fissi per

eseguire qualsiasi operazione che sarebbe difficile o non conveniente svolgere tramite

l'utensile sul robot.

Tramite gli utensili fissi, il robot viene utilizzato per posizionare il pezzo di lavoro

relativamente all'utensile invece del contrario.

Creazione di un utensile fisso

Questa sezione descrive come creare un utensile fisso.

Fase

Azione



3. Scegliere tenendo premuto l’utensile da modificare.



Vengono visualizzati i dati che definiscono l’utensile.

5. Scegliere l’istanza robhold.

6. Scegliere FALSE per impostare l’utensile come fisso.

7. Scegliere OK per utilizzare la nuova configurazione o Annulla per lasciare invariato

l’utensile.

Creazione di un oggetto di lavoro tenuto dal robot

Questa sezione descrive come creare un oggetto di lavoro tenuto dal robot.

Fase

Azione

1. Nella finestra Movimento manuale, scegliere Oggetto di lavoro per visualizzare

l’elenco degli oggetti di lavoro disponibili.

2. Scegliere tenendo premuto l’oggetto di lavoro da modificare.



Vengono visualizzati i dati che definiscono l’oggetto di lavoro.

4. Scegliere l’istanza robhold.

5. Scegliere TRUE per indicare che l'oggetto di lavoro è tenuto dal robot.

6. Scegliere OK per utilizzare la nuova configurazione o Annulla per lasciare invariato

l'oggetto di lavoro.

116


3 FlexPendant


Differenze nei riferimenti al sistema di coordinate

Questa sezione descrive le differenze nei riferimenti ai sistemi di coordinate.

Il...

...normalmente fa

riferimento a...

...ma ora fa riferimento a...

sistema di coordinate

dell’oggetto di lavoro


utente


utensile

sistema di coordinate utente


universali

sistema di coordinate utente

(nessuna modifica)

piastra di montaggio del robot

piastra di montaggio del robot sistema di coordinate universali

en0400000990

Configurazione del sistema di coordinate utensile

Per configurare un utensile vengono utilizzati gli stessi metodi di misurazione adottati con gli

utensili montati sul robot.

In questo caso, il punto di riferimento universale deve essere associato al robot. Definire e

utilizzare un utensile con le misurazioni del punto di riferimento quando si creano punti di

approccio. Se è necessario configurare l'orientamento è necessario anche fissare degli

allungatori all'utensile fisso.

Per ridurre al minimo gli errori quando si calcola il sistema di coordinate utensile è opportuno

immettere manualmente la definizione del punto di riferimento.

È possibile immettere manualmente la definizione dell'utensile fisso.


117

3 FlexPendant

3.4.3.19. Definizione del sistema di riferimento utensile


Preliminari

Per definire il sistema di riferimento utensile, è necessario innanzitutto un punto di

riferimento nel sistema di coordinate universali. Se è necessario impostare l'orientamento del

punto centrale dell'utensile è necessario fissare degli allungatori all'utensile.

Selezione del metodo di definizione del sistema di riferimento utensile

Fase

Azione



3. Scegliere tenendo premuto l’utensile da misurare.


4. Nel menu, scegliere Definisci....

Viene visualizzata la finestra di dialogo di definizione del sistema di coordinate

utensile.

5. Selezionare il metodo desiderato nel menu a comparsa Metodo.

6. Selezionare il numero di punti di approccio nel menu a comparsa N. di punti.

Metodi disponibili

Tutti i metodi richiedono la misurazione delle coordinate cartesiane del punto centrale

dell'utensile. I metodi consentono di scegliere in che modo verrà impostato e definito

l'orientamento.

Per...

impostare l’orientamento come quello della

piastra di montaggio dei robot

mantenere l’orientamento corrente

impostare l’orientamento nell’asse Z

impostare l’orientamento negli assi X e Z

...selezionare

4 punti TCP

4 punti TCP (orientamento invariato)

5 punti TCP e Z

6 punti TCP e Z, X

Definizione delle coordinate cartesiane del punto centrale dell’utensile

Questa sezione descrive come definire il TCP (Tool Center Point) in coordinate cartesiane.

118


3 FlexPendant


en0400000906


1. Muovere manualmente il robot in una posizione

appropriata per il primo punto di approccio.

2. Scegliere Modifica posizione per definire il punto.

3. Ripetere la fase 1 e 2 per ciascun punto di approccio

da definire, posizioni B, C e D.

Posizione A

Per ottenere migliori risultati

allontanare manualmente

dal punto universale fisso.

La semplice modifica

dell'orientamento non fornirà

un buon risultato.

Definizione dei punti di allungamento

Questa sezione descrive come definire i punti di allungamento.

Fase

Azione

1. Senza cambiare l'orientamento dell'utensile, muovere manualmente il robot in modo

che il punto universale fisso diventi un punto sull'asse positivo desiderato del

sistema di coordinate utensile ruotato.


3. Ripetere la fase 1 e 2 per il secondo asse, se va anch'esso definito.


119

3 FlexPendant

3.4.3.20. Creazione di un oggetto di lavoro


Che cosa accade quando viene creato un oggetto di lavoro

Viene creata una variabile del tipowobjdata. il cui nome sarà uguale a quello dell'oggetto di

lavoro.

Per ulteriori informazioni, vedere Che cosa è un oggetto di lavoro a pagina 308.

SUGGERIMENTO!

Ulteriori informazioni su questo tipo di dati sono fornite in:


Creazione di un oggetto di lavoro

Il sistema di coordinate dell'oggetto di lavoro sarà impostato sulla posizione, compreso

l'orientamento, del sistema di coordinate universali.

Fase

Azione


2. Scegliere Oggetto di lavoro per visualizzare l’elenco degli oggetti di lavoro

disponibili.

3. Scegliere Nuovo... per creare un nuovo oggetto di lavoro.

4. Per definire il nome, scegliere ...sulla destra di Nome.

5. Scegliere il menu Scopo per impostare l'accessibilità dell'oggetto di lavoro.

Selezionare:

• Globale

• Locale

• Task


l'oggetto di lavoro. Selezionare:

• Persistente se l'oggetto di lavoro è persistente

• Variabile se l'oggetto di lavoro è variabile

• Costante se l'oggetto di lavoro è costante

7. Scegliere il menu Modulo per selezionare il modulo. Le opzioni disponibili


• Calpend


• Utente

• ...

8. Scegliere il menu Routine per selezionare una routine. Le opzioni disponibili


• Main

•

• ...

120


3 FlexPendant


Fase

Azione

9. Se si desidera creare un array di oggetti di lavoro, scegliere il menu Dimensione

per impostare il numero di dimensioni nell’array, 1-3.

• 1

• 2

• 3

• Nessuno

Quindi scegliere ... per impostare le Dimensioni degli assi dell'array.




121

3 FlexPendant

3.4.3.21. Modifica della dichiarazione dell’oggetto di lavoro

3.4.3.21. Modifica della dichiarazione dell’oggetto di lavoro

Panoramica

Utilizzare la dichiarazione per modificare l’utilizzo della variabile dell’oggetto di lavoro nei

moduli di programma.

Visualizzazione della dichiarazione dell’oggetto di lavoro

Fase

Azione



disponibili.

3. Scegliere tenendo premuto l’oggetto di lavoro del quale modificare la definizione.



5. Viene visualizzata la dichiarazione dell’oggetto di lavoro.

Modifica della dichiarazione dell’oggetto di lavoro


il nome dell’oggetto di lavoro scegliere il pulsante ...

accanto ad esso.

lo scopo



Agli oggetti di lavoro viene


il nomewobj seguito da un


esempio wobj10 o wobj27.

Tali nomi possono essere

cambiati con altri più

descrittivi.


oggetto di lavoro al quale è

già stato fatto riferimento in

un programma, è necessario

cambiare anche tutte le

relative occorrenze.


moduli nel programma gli

oggetti di lavoro devono

sempre essere globali.

il tipo di memoria - Le variabili oggetto di lavoro

devono sempre essere

persistenti.

il modulo



deve essere dichiarato

l'oggetto di lavoro.

Gli oggetti di lavoro devono

essere dichiarati nel

modulouser.sys.

SUGGERIMENTO!



122


3 FlexPendant

3.4.3.22. Modifica dei dati dell’oggetto di lavoro

3.4.3.22. Modifica dei dati dell’oggetto di lavoro

Panoramica

Utilizzare la definizione per impostare la posizione del sistema di coordinate utente e

dell'oggetto di lavoro e le proprietà fisiche dell'oggetto di lavoro come il peso e il baricentro.

Visualizzazione dei dati dell’oggetto di lavoro

Fase

Azione



disponibili.

3. Scegliere tenendo premuto l’oggetto di lavoro da modificare.



Vengono visualizzati i dati che definiscono l’oggetto di lavoro.

Impostazione della posizione dei sistemi di coordinate dell’oggetto di lavoro e utente




sistema di coordinate dell’oggetto

di lavoro.



coordinate.



sistema di coordinate utente.



coordinate.



invariata la definizione.

oframe.trans.x

oframe.trans.y

oframe.trans.z

oframe.rot.q1

oframe.rot.q2

oframe.rot.q3

oframe.rot.q4

uframe.trans.x

uframe.trans.y

uframe.trans.z

uframe.rot.q1

uframe.rot.q2

uframe.rot.q3

uframe.rot.q4

- -

[mm]

-

[mm]

-


123

3 FlexPendant

3.4.3.23. Eliminazione di un oggetto di lavoro

3.4.3.23. Eliminazione di un oggetto di lavoro

Procedura

Fase

Azione



disponibili.

3. Scegliere tenendo premuto l’oggetto di lavoro da eliminare.


4. Nel menu, scegliere Elimina per eliminare l’oggetto di lavoro.


5. Nella finestra di dialogo, scegliere Sì per eliminare l’oggetto di lavoro o No per

mantenerlo.

ATTENZIONE!






124


3 FlexPendant

3.4.3.24. Definizione del sistema di coordinate dell’oggetto di lavoro


Panoramica

Un oggetto di lavoro deve essere definito in un sistema di coordinate (sistema di riferimento

utente), che è il riferimento al TCP del robot.

Selezione del metodo

Questa sezione descrive come selezionare il metodo.

Fase

Azione



disponibili.

3. Scegliere tenendo premuto l’oggetto di lavoro da misurare.


4. Nel menu, scegliere Definisci....

5. Selezionare il metodo nel menu a comparsa Metodo utente e/o nel menu Metodo

oggetto. Vedere Definizione del sistema di riferimento utente a pagina 126 e

Definizione del sistema di riferimento dell’oggetto di lavoro a pagina 127.

en0400000893


125

3 FlexPendant


Definizione del sistema di riferimento utente

Questa sezione descrive come definire il sistema di riferimento utente.

en0400000887


1. Nel menu a comparsa Metodo utente, scegliere 3

punti.

2. Spostare manualmente il robot sul primo punto (X1,

X2 o Y1) da definire.


4. Ripetere le fasi 2 e 3 per i punti rimanenti.

Per una definizione più

precisa è preferibile una

grande distanza tra X1 e X2.

126


3 FlexPendant


Definizione del sistema di riferimento dell’oggetto di lavoro

Questa sezione descrive come definire il sistema di riferimento dell’oggetto di lavoro.

en0400000899

Fase

Azione

1. Nel menu a comparsa Metodo oggetto, scegliere 3 punti.

2. Vedere i passi da 2 a 4 nella descrizione Definizione del sistema di riferimento

utente a pagina 126.


127

3 FlexPendant

3.4.3.25. Creazione di un carico utile


Che cosa accade quando viene creato un carico utile

Viene creata una variabile del tipoloaddata. il cui nome sarà uguale a quello del carico utile.

SUGGERIMENTO!

Ulteriori informazioni su questo tipo di dati sono fornite in:


Aggiunta di un nuovo carico utile e impostazione della dichiarazione dati

Il sistema di coordinate del carico utile sarà impostato sulla posizione, compreso

l'orientamento, del sistema di coordinate universali.

Fase

Azione

1 Nel menu ABB, scegliere Movimento manuale.

2 Scegliere Carico utile per visualizzare l’elenco dei carichi utili disponibili.

3 Scegliere Nuovo per creare un nuovo carico utile.

Modifica delle impostazioni dei dati del carico utile

Fase

Azione

1. Per definire il nome, scegliere ...sulla destra di Nome e utilizzare quindi la tastiera

software per immettere il nome. Scegliere OK per verificare.

2. Scegliere il menu Scopo per impostare l'accessibilità dell'istanza di dati specifica.

Selezionare:

• Globale

• Locale

• Task


l'istanza di dati. Selezionare:

• Persistente se l'istanza di dati è persistente

• Variabile se l'istanza di dati è variabile

• Costante se l'istanza di dati è costante

4. Scegliere il menu Modulo per selezionare il modulo. Le opzioni disponibili

dipendono dalla configurazione.

• Calpend


• Utente

• ....

5. Scegliere il menu Routine per selezionare una routine. Le opzioni disponibili


• main

•

• ...

128


3 FlexPendant


Fase

Azione

6. Se si desidera creare un array di carichi utili, scegliere il menu Dimensione e

selezionare il numero di dimensioni nell’array, 1-3.

• 1

• 2

• 3

•

Quindi scegliere ... per impostare le Dimensioni degli assi dell'array.




129

3 FlexPendant

3.4.3.26. Modifica della dichiarazione del carico utile

3.4.3.26. Modifica della dichiarazione del carico utile

Panoramica

Utilizzare la dichiarazione per modificare l’utilizzo della variabile del carico utile nei moduli

di programma.

Visualizzazione della dichiarazione del carico utile

Fase

Azione


2. Scegliere Carico utile per visualizzare l’elenco dei carichi utili disponibili.

3. Scegliere tenendo premuto il carico utile del quale modificare la definizione.



5. Viene visualizzata la dichiarazione del carico utile.

Modifica della dichiarazione del carico utile


il nome del carico utile

lo scopo

scegliere il pulsante

...accanto ad esso.



Ai carichi utili viene


il nomeload seguito da un


esempio load10 o load31.

Tali nomi possono essere

cambiati con altri più

descrittivi.


carico utile al quale è già

stato fatto riferimento in un

programma, è necessario

cambiare anche il nome di

tutte le relative occorrenze.


moduli nel programma i

carichi utili devono sempre

essere globali.

il tipo di memoria - Le variabili carico utile

devono sempre essere

persistenti.

il modulo



deve essere dichiarato il

carico utile.

-

SUGGERIMENTO!



130


3 FlexPendant

3.4.3.27. Modifica dei dati del carico utile

3.4.3.27. Modifica dei dati del carico utile

Panoramica

Utilizzare i dati del carico utile per impostare le proprietà fisiche del carico utile come il peso

e il baricentro.

Visualizzazione della definizione del carico utile

Fase

Azione



3. Scegliere tenendo premuto il carico utile da modificare.



Vengono visualizzati i dati che definiscono il carico utile.

Modifica dei dati del carico utile


1. Immettere il peso del carico utile. load.mass [kg]

2. Immettere il baricentro del carico

utile.

load.cog.x

load. cog.y

load.cog.z

[mm]

3. Immettere l’orientamento

dell’asse di inerzia del carico utile.

4. Immettere il momento di inerzia

del carico utile.



invariati i dati.

load.aom.q1

load.aom.q2

load.aom.q3

load.aom.q3

ix

[kgm 2 ]

iy

iz

- -


131

3 FlexPendant

3.4.3.28. Eliminazione di un carico utile

3.4.3.28. Eliminazione di un carico utile

Eliminazione di un carico utile

Fase

Azione



3. Scegliere tenendo premuto il carico utile da eliminare.


4. Scegliere Elimina.


5. Nella finestra di dialogo, scegliere Sì per eliminare il carico utile o No per

mantenerlo.

ATTENZIONE!






132


3 FlexPendant

3.4.3.29. Blocco del joystick in direzioni specifiche


Panoramica

Il joystick può essere bloccato in direzioni specifiche per impedire il movimento di uno o più

assi.

Questo può essere utile, ad esempio, durante la regolazione precisa delle posizioni o quando

si programmano operazioni che devono essere eseguite solo nella direzione di uno specifico

asse del sistema di coordinate.

Quali assi vengono bloccati

Questa sezione descrive come visualizzare quali direzioni del joystick vengono bloccate.

Fase

Azione



2. Scegliere Blocco joystick per verificare le proprietà del joystick o per verificare le

proprietà dell'area Direzioni joystick sul lato destro della finestra.

Per gli assi bloccati viene visualizzato un simbolo di lucchetto.

Blocco del joystick in direzioni specifiche

Questa sezione descrive come bloccare il joystick in direzioni specifiche.

Fase

Azione


2. Scegliere Blocco joystick.

en0300000488


133

3 FlexPendant


Fase

Azione

3. Scegliere l’asse o gli assi del joystick da bloccare.

A ogni scelta l’impostazione dell’asse commuta tra bloccato e sbloccato.

4. Scegliere OK per bloccare.

Sblocco di tutti gli assi

Questa sezione descrive come sbloccare tutti gli assi dal blocco delle direzioni del joystick.

Fase

Azione


2. Scegliere Blocco joystick.

3. Scegliere Nessuno, quindi OK.

134


3 FlexPendant

3.4.3.30. Movimento incrementale per il posizionamento preciso


Movimento incrementale

Utilizzare il movimento incrementale per muovere manualmente il robot di piccoli passi,

rendendo possibile un posizionamento molto preciso.

Questo significa che ogni volta che il joystick viene spostato, il robot si sposta di un passo

(incremento). Se il joystick viene spostato per uno o più secondi, verrà eseguita una sequenza

di passi, alla velocità di 10 al secondo, che dipende dalla durata dello spostamento.

La modalità predefinita è senza incremento, quindi quando il joystick viene spostato il robot

si muove in modo continuo.

Impostazione della dimensione del movimento incrementale

Questa procedura descrive come specificare la dimensione del movimento incrementale.

Fase

Azione


2. Scegliere Incremento.

en0400000971

3. Scegliere la modalità di incremento desiderata, la cui descrizione è fornita nella

sezione Dimensioni del movimento incrementale a pagina 136.



135

3 FlexPendant


Dimensioni del movimento incrementale

Scegliere tra incrementi piccoli, medi o grandi.

Incremento Distanza Angolare

Piccolo 0,05 mm 0,005°

Medio 1 mm 0,02°

Grande 5 mm 0,2°

136


3 FlexPendant

3.4.3.31. Lettura della posizione esatta


Modalità di visualizzazione delle posizioni del robot

Le posizioni sono sempre visualizzate come:

• il punto nello spazio espresso in coordinate del punto centrale dell'utensile x, y e z,

• la rotazione angolare del punto centrale dell'utensile espressa in angoli di Eulero o

come quaternione.

Come riferimento viene utilizzato il sistema di coordinate dell'oggetto di lavoro corrente.

Modalità di visualizzazione delle posizioni degli assi aggiuntivi

Quando si sposta un asse aggiuntivo, viene visualizzata solo la relativa posizione in

coordinate x, y e z.

Le posizioni dell’asse lineare sono visualizzate in millimetri espresse come distanza dalla

posizione di calibrazione.

Le posizioni dell’asse rotante sono visualizzate in gradi espresse come angolo dalla posizione

di calibrazione.

Posizioni non visualizzate

Quando l'unità meccanica non è calibrata non viene visualizzata alcuna posizione ma il

messaggio "Unità non calibrata".

Lettura della posizione esatta

Fase

Azione


2. Verificare le proprietà dell'area Posizione sul lato destro della finestra.

Vedere l'illustrazione in Finestra Movimento manuale a pagina 90.

Illustrazione del formato della posizione

L'illustrazione mostra tutte le impostazioni disponibili per visualizzare il formato della

posizione:


137

3 FlexPendant


en0400000991

Selezioni disponibili per il formato della posizione

Per Posizione mostrata innella Illustrazione del formato della posizione a pagina 137 sono

disponibili le seguenti selezioni:

• Universale

• Base

• Oggetto di lavoro

Per Formato orientamento sono disponibili le seguenti selezioni:

• Quaternione

• Angoli di Eulero

Per Formato angolo posizione sono disponibili le seguenti selezioni:

• Angoli

Per Unità angolo presentazione sono disponibili le seguenti selezioni:

• Gradi

• Radianti

138


3 FlexPendant

3.4.4.1. Finestra Produzione

3.4.4. Finestra Produzione


Panoramica

La finestra Produzione viene utilizzata per visualizzare e modificare il passo del modulo

durante l’esecuzione del programma.

Per aprire la finestra Produzione, scegliere il menu ABB e quindi Finestra Produzione.

Illustrazione della finestra Produzione

Questa sezione illustra la finestra Produzione.

en0400000955

Parti e funzioni della finestra Produzione

Questa sezione descrive le parti e le funzioni presenti nella finestra Produzione.

Utilizzare...

Carica

programma...

Sposta PP in Main

per...

caricare un nuovo programma. Notare che il programma in esecuzione

non verrà salvato.

spostare il puntatore di programma sul modulo Main.


139

3 FlexPendant


Utilizzare...

Debug

per...

modificare la posizione, accedere al puntatore di programma o al

puntatore di movimento o aprire l’Editor di programma. L’utilizzo

dell'Editor di programma è descritto nella sezione Editor di programma,

ad esempio, Gestione delle istruzioni a pagina 187 o Gestione delle

routine a pagina 176.

Il debug è disponibile solo in modalità manuale.

140


3 FlexPendant

3.4.5.1. Dati programma

3.4.5. Dati programma

3.4.5.1. Dati programma

Panoramica

La vista Dati programma contiene funzioni per la visualizzazione e l’utilizzo dei tipi e delle

istanze di dati.

Illustrazione della vista Dati programma

Questa sezione illustra la vista Dati programma.

en0400000659

Parti e funzioni in Dati programma

Questa sezione descrive le parti e le funzioni presenti nella vista Dati programma.

Pulsante

Cambia scopo

Mostra dati

Visualizza

Funzione

cambia lo scopo dei tipi di dati nell’elenco, vedere la sezione

Visualizzazione dei dati in specifici task, moduli o routine a pagina 142.

mostra tutte le istanze del tipo di dati selezionato.

mostra tutti i tipi di dati o solo quelli utilizzati.


141

3 FlexPendant

3.4.5.2. Visualizzazione dei dati in specifici task, moduli o routine

3.4.5.2. Visualizzazione dei dati in specifici task, moduli o routine

Panoramica

È possibile visualizzare una varietà dei tipi di dati selezionando uno scopo specifico.

Visualizzazione dei dati in specifici task, moduli o routine

Questa sezione descrive come visualizzare istanze di dati in specifici moduli o routine.

Fase

Azione

1. Nel menu ABB, scegliere Dati programma.

2. Scegliere Cambia scopo.

Viene visualizzata la seguente schermata:

en0400000661

3. Selezionare lo scopo richiesto selezionando:

• Solo dati incorporati: mostra tutti i tipi di dati utilizzati dallo specifico sistema.

• Task: mostra tutti i tipi di dati utilizzati da uno specifico task.

• Modulo: mostra tutti i tipi di dati utilizzati da uno specifico modulo.

• Routine: mostra tutti i tipi di dati utilizzati da una specifica routine.

4. Scegliere OK per confermare la scelta.

142


3 FlexPendant

3.4.5.3. Creazione di nuove istanze di dati


Creazione di nuove istanze di dati

Questa sezione descrive come creare nuoveistanze di dati.

Fase

Azione


Viene visualizzato un elenco di tutti i tipi di dati disponibili.

2. Scegliere il tipo di istanza di dati da creare, ovvero bool quindi scegliere Mostra

dati.

Viene visualizzato un elenco di tutte le istanze del tipo di dati.

3. Scegliere Nuovo.

en0400000663

4. Per definire il nome dell’istanza di dati, scegliere ...sulla destra di Nome.

5. Scegliere il menu Scopo per impostare l'accessibilità dell'istanza di dati.

Selezionare:

• Globale

• Locale

• Task


l'istanza di dati. Selezionare:

• Persistente se l'istanza di dati è persistente

• Variabile se l'istanza di dati è variabile

• Costante se l'istanza di dati è costante


143

3 FlexPendant


Fase

Azione

7. Scegliere il menu Modulo per selezionare il modulo. Le opzioni dipendono dalla

configurazione, ad esempio:

• Calpend


• Utente

• ...

8. Scegliere il menu Routine per selezionare una routine. Le opzioni dipendono dalla

configurazione, ad esempio:

• Main

•

• ...

9. Se si desidera creare un array di istanze di dati, scegliere il menu Dimensione e

selezionare il numero di dimensioni nell'array, 1-3.

• 1

• 2

• 3

• Nessuno

Quindi scegliere ...per impostare le Dimensioni degli assi dell'array.



144


3 FlexPendant

3.4.5.4. Modifica delle istanze di dati


Panoramica

Nelle sezioni seguenti viene descritto come modificare le istanze di differenti tipi di dati.

Modifica di istanze di dati booleani

Questa sezione descrive come modificare i valori booleani.

Fase

Azione

1. Scegliere Dati programma nel menu ABB.

2. Scegliere bool.

en0400000662


145

3 FlexPendant


Fase

Azione

3. Scegliere l’istanza da modificare, in questo esempio flag1, quindi scegliere

Modifica valore.

en0400000666

4. Effettuare la modifica necessaria scegliendo TRUE o FALSE seguito da OK.

Se l’istanza era un array, allora viene restituita la tabella Istanza array che mostra il

nuovo valore. Gli array sono descritti nella sezione Che cosa è un array di dati a

pagina 320

Modifica di istanze di dati numerici

Questa sezione descrive come modificare i valori numerici.

Fase

Azione


146


3 FlexPendant


Fase

Azione

2. Scegliere num.

en0400000667

3. Scegliere l’istanza di dati da modificare, in questo esempio a_reg6.

Scegliendo il valore viene visualizzato il tastierino numerico.

en0400000668


147

3 FlexPendant


Fase

Azione

4. Utilizzare il tastierino numerico per immettere il valore richiesto. Quindi scegliere

OK.

Dopo avere scelto OK, viene restituito l’elenco delle istanze di tipi di dati numerici

che mostra il nuovo valore.

Modifica di istanze di dati stringa

Questa sezione descrive come modificare i valori stringa.

Fase

Azione


2. Scegliere string.

en0400000669

148


3 FlexPendant


Fase

Azione

3. Scegliere l’istanza di dati da modificare, in questo esempio a_string1.

Scegliendo il valore dell’istanza di dati viene visualizzata la tastiera software.

en0400000670

4. Utilizzare la tastiera software per immettere il valore. Quindi scegliere OK.

Dopo avere scelto OK, viene restituito l’elenco delle istanze di tipi di dati stringa che

mostra il nuovo valore.


149

3 FlexPendant

3.4.5.5. Eliminazione, modifica della dichiarazione, copia o definizione delle istanze di dati

3.4.5.5. Eliminazione, modifica della dichiarazione, copia o definizione delle istanze

di dati

Panoramica

Questa sezione descrive come visualizzare le istanze di dati e svolgere quindi operazioni

quali l’eliminazione, la modifica della dichiarazione, la copia o la definizione di un’istanza.

Visualizzazione di istanze di dati

Questa sezione descrive come visualizzare tutte le istanze disponibili di un tipo di dati.

Fase

Azione


2. Scegliere il tipo di dati dell’istanza da visualizzare, quindi scegliere Mostra dati.

3. Scegliere tenendo premuto sull’istanza di dati per un paio di secondi.

Viene visualizzato un cerchio di punti rossi e un menu.

en0400000671

4. A seconda dell’operazione da svolgere con l’istanza di dati, sono disponibili le

seguenti scelte:

• Scegliere Elimina per rimuovere l'istanza di dati.

• Scegliere Cambia dichiarazione per cambiare la dichiarazione dell'istanza

di dati.

• Scegliere Copia per copiare l'istanza di dati.

• Scegliere Definisci per definire l'istanza di dati.

Proseguire come descritto nelle seguenti sezioni.

150


3 FlexPendant


Eliminazione di istanze di dati

Questa sezione descrive come eliminare istanze di dati.

Fase

Azione

1. Scegliere Elimina nel menu per l’istanza di dati da eliminare, come descritto nella

sezione Visualizzazione di istanze di dati a pagina 150.

Viene visualizzata una finestra di dialogo.

2. Scegliere Sì per confermare l’eliminazione dell’istanza di dati.

Modifica della dichiarazione delle istanze di dati

Questa sezione descrive come modificare la dichiarazione delle istanze di dati.

Fase

Azione

1. Scegliere Cambia dichiarazionenel menu per l’istanza di dati da modificare, come

descritto nella sezione Visualizzazione di istanze di dati a pagina 150.

en0400000672

2. Selezionare i valori dell’istanza di dati da modificare:

• Nome: Scegliere ... per visualizzare la tastiera software e modificare il nome.

• Scopo: scegliere tra Globale, Locale e Task a seconda dell'ambito in cui deve

essere valida l'istanza di dati.

• Tipo memoria: scegliere tra Variabile, Persistente o Costante a seconda

della modalità con cui deve essere memorizzata l'istanza di dati.

• Modulo: Scegliere in quali moduli deve essere valida l'istanza di dati.

• Routine: Scegliere in quali routine deve essere valida l'istanza di dati.


151

3 FlexPendant


Copia di istanze di dati

Questa sezione descrive come copiare istanze di dati.

Fase

Azione

1. Scegliere Copia nel menu per l’istanza di dati da copiare, come descritto nella


Viene creata una copia dell’istanza di dati.

La copia contiene gli stessi valori dell'originale, ma il nome è diverso. Ad esempio:

se è eseguita una copia di Tool1, verrà creata un'istanza di dati di nome Tool2 con

tutte le caratteristiche di Tool1.

Definizione di istanze di dati

Questa sezione descrive come definire istanze di dati.

Fase

Azione

1. Scegliere Definisci nel menu per l'istanza di dati da definire, come descritto nella


en0400000673

2. Selezionare i valori dell'istanza di dati da definire:

152


3 FlexPendant

3.4.6.1. Prima di iniziare la programmazione

3.4.6. Editor di programma

3.4.6.1. Prima di iniziare la programmazione

Definizione di utensili, carichi utili e oggetti di lavoro

Definire utensili, carichi utili e oggetti di lavoro prima di iniziare la programmazione. È

sempre possibile creare altri oggetti anche in un secondo tempo, ma è consigliabile definire

preventivamente quelli di base.

Definizione dei sistemi di coordinate

Assicurarsi che i sistemi di coordinate di base e universali siano stati configurati

correttamente durante l'installazione del sistema robotico. Assicurarsi inoltre che gli assi

aggiuntivi siano stati configurati.

Prima di iniziare la programmazione, definire anche i sistemi di coordinate utensile e

dell'oggetto di lavoro in base alle esigenze. Via via che vengono aggiunti altri oggetti è anche

necessario definire i corrispondenti sistemi di coordinate.

SUGGERIMENTO!

Per ulteriori informazioni sulla definizione di utensili, carichi utili, oggetti di lavoro e dei

corrispondenti sistemi di coordinate,

vedere il capitolo Editor di programma a pagina 153.


153

3 FlexPendant

3.4.6.2. Creazione di un nuovo programma

3.4.6.2. Creazione di un nuovo programma

Quando non esiste alcun programma

Questa sezione descrive come creare un nuovo programma quando non è disponibile alcun

programma del robot.

Fase

Azione

1. Nel menu ABB, scegliere Editor di programma.

Se nel task non è stato caricato alcun programma, viene visualizzata una finestra di

dialogo.

2. Scegliere Nuovo.

Viene visualizzata una tastiera software.

3. Utilizzare la tastiera software per assegnare un nome al nuovo programma.

Scegliere OK.

Viene visualizzato il nuovo programma.

en0400000676

4. Proseguire aggiungendo le istruzioni e completando il programma come descritto in

Gestione dei moduli a pagina 171, Gestione delle routine a pagina 176 e Gestione

delle istruzioni a pagina 187.

154


3 FlexPendant

3.4.6.3. Gestione dei programmi


Panoramica

Questa sezione descrive come svolgere la normale gestione dei programmidel robot esistenti.

Sono descritte le seguenti operazioni:

• creazione di un nuovo programma

• caricamento di un programma esistente

• salvataggio di un programma

• ridenominazione di un programma

• eliminazione di un programma

Ciascun task deve contenere un solo programma.

La creazione di un nuovo programma quando non ve ne sono disponibili è descritta nella

sezione Creazione di un nuovo programma a pagina 154.

Creazione di un nuovo programma

Questa sezione descrive come creare un nuovo programma.

Fase

Azione


2. Scegliere Task e programmi.

3. Scegliere File, quindi Nuovo programma.

Se è presente un programma caricato, viene visualizzata una finestra di dialogo di

avvertimento.

• Scegliere Salva per salvare il programma aperto.

• Scegliere Non salvare per chiudere il programma aperto senza salvarlo,

eliminandolo così dalla memoria.

• Scegliere Annulla per lasciare il programma aperto.

Caricamento di un programma esistente

Questa sezione descrive come caricare un programma esistente.

Fase

Azione



3. Se nel task non è caricato alcun programma, viene visualizzata una finestra di

dialogo.

Scegliere Nuovo se non vi è alcun programma disponibile ed è necessario crearne

uno, quindi proseguire come descritto in Creazione di un nuovo programma a

pagina 154.

Se nel task è caricato un programma, allora scegliere Carica per utilizzarne uno

esistente.

Dopo avere scelto Carica, viene visualizzato uno strumento per la ricerca dei file.


155

3 FlexPendant


Fase

Azione

4. Utilizzare lo strumento di ricerca dei file per individuare il file di programma da

caricare. Quindi scegliere OK.

Il programma viene caricato e viene visualizzato il relativo codice.

en0400000859

Salvataggio di un programma

Questa sezione descrive come salvare un programma caricato sul disco rigido del controller.

Un programma caricato viene salvato automaticamente nella memoria di programma, tuttavia

il salvataggio sul disco rigido del controller offre una precauzione supplementare.

Fase

Azione



3. Scegliere File e selezionare Salva programma con nome....


156


3 FlexPendant


Fase

Azione

4. Immettere il nome del file. Quindi scegliere OK.

Il programma viene salvato e viene visualizzata la seguente schermata:

en0400000860

Ridenominazione di un programma caricato

Questa sezione descrive come rinominare un programma caricato.

Fase

Azione



3. Scegliere File e selezionare Rinomina programma.

Viene visualizzata una tastiera software.


157

3 FlexPendant


Fase

Azione

4. Utilizzare la tastiera software per immettere il nuovo nome del file. Quindi scegliere

OK.

Il programma viene rinominato e viene visualizzata la seguente schermata:

en0400000860

Eliminazione di un programma

Questa sezione descrive come eliminare un programma caricato dalla memoria di programma

del controller.

Notare che il programma può essere comunque salvato sul disco rigido del controller.

Fase

Azione



3. Scegliere File e selezionare Elimina programma.


158


3 FlexPendant


Fase

Azione

4. Scegliere OK per eliminare il programma senza salvarlo.

Se si desidera prima salvare il programma sul disco rigido del controller, scegliere

Annulla e salvare il programma.

Il salvataggio del programma è descritto nella sezione Salvataggio di un programma

a pagina 156.


en0400000860


159

3 FlexPendant

3.4.6.4. Avvio dei programmi


Avvio dei programmi

Questa procedura descrive come avviare un programma per la prima volta o continuare

l'esecuzione di un programma che è stato arrestato.

Se nel sistema robotico è installata l'opzione Multitasking, leggere anche l'argomento

Caricamento, esecuzione e interruzione di programmi multitasking a pagina 165.


1. Verificare che siano state effettuate tutte le

preparazioni necessarie sul robot e nella cella del

robot e che non vi siano ostacoli all’interno dell’area

di lavoro del robot.

2. Assicurarsi che non vi sia personale nella cella del

robot.

3. Selezionare la modalità operativa nel modulo di

comando.

4. Premere il pulsante Motori inseriti sul modulo di

comando per attivare il robot.

5. Premere il pulsante di avvio sulla FlexPendant per

avviare il programma.

6. È visualizzata la finestra di dialogo Torna al

percorso

In caso affermativo, leggere l'argomento Ritorno del

robot sul percorso.

In caso negativo, proseguire.

en0400000783

• A: Pulsante per

"Motori inseriti"

Il pulsante è illustrato nella

sezione Pulsanti hardware a

pagina 59.

Continuazione dell'esecuzione dopo che il programma è stato modificato

È sempre possibile continuare un programma anche se è stato modificato.

In modalità automatica, potrebbe venire visualizzata una finestra di dialogo di avvertimento

per evitare il riavvio del programma nel caso le conseguenze non siano chiare.

Se...

è certo che le modifiche eseguite non sono in conflitto con la

posizione corrente del robot e che il programma può continuare

senza pericolo per l'attrezzatura o per il personale

vi sono dubbi sulle conseguenze che potrebbero derivare dalle

modifiche e si desidera indagare ulteriormente

...allora scegliere...

Sì

No

160


3 FlexPendant


Riavvio dall’inizio

Questa procedura descrive come riavviare un programma dall’inizio.

Fase Azione


2. Scegliere Debug.

3. Scegliere Sposta PP in Main.

4. Scegliere Chiudi per uscire dall’Editor di programma.

5. Avviare il programma premendo il pulsante di avvio sulla FlexPendant.

Limitazioni

È possibile eseguire un solo programma alla volta, a meno che il sistema non sia dotato

dell'opzione Multitasking, la quale consente di eseguire più programmi

contemporaneamente.

Se il sistema robotico rileva degli errori nel codice durante l'esecuzione del programma, verrà

interrotto e l'errore viene registrato nel registro degli eventi.


161

3 FlexPendant

3.4.6.5. Esecuzione del programma da un’istruzione specifica


Esecuzione del programma da un’istruzione specifica

Questa sezione descrive come eseguire il programma da un’istruzione specifica.

Fase

Azione



3.

en0400000868

Scegliere il passo di programma dal quale iniziare, quindi scegliere Sposta PP in

Cursore.

xx

Assicurarsi che non vi sia personale nell’area di lavoro del robot.

AVVERTENZA. Prima di azionare il robot, osservare le informazioni sulla sicurezza

fornite nella sezione PERICOLO - I manipolatori mobili sono potenzialmente letali.

a pagina 18

162


3 FlexPendant


Fase

Azione

4. Premere il pulsante Avvio sul set di pulsanti hardware della FlexPendant (vedere E

nella seguente illustrazione).

en0300000587


163

3 FlexPendant

3.4.6.6. Interruzione dei programmi

3.4.6.6. Interruzione dei programmi

Interruzione dei programmi

Se nel sistema robotico è installata l'opzione Multitasking, leggere anche la sezione

Caricamento, esecuzione e interruzione di programmi multitasking a pagina 165.

Fase

Azione

1. Verificare che l'operazione in corso sia in una condizione che è possibile

interrompere.

2. Assicurarsi che l'interruzione del programma possa avvenire in tutta sicurezza.

3. Premere il pulsante Stop nel set di pulsanti hardware della FlexPendant.

Il pulsante è illustrato nella sezione Pulsanti hardware a pagina 59.

PERICOLO!

Non utilizzare il pulsante Stop in caso di emergenza. Utilizzare il pulsante di arresto di

emergenza.

L'interruzione di un programma tramite il pulsante Stop non significa che il movimento del

robot si arresti immediatamente.

164


3 FlexPendant

3.4.6.7. Caricamento, esecuzione e interruzione di programmi multitasking


Panoramica

In un sistema multitasking è possibile avere uno o più programmi che vengono eseguiti

parallelamente, ad esempio, in una cella MultiMove con più di un robot ciascuno dei quali

può essere dotato di un proprio task e programma.

Per informazioni generali sulla gestione dei programmi, vedere Gestione dei programmi a

pagina 155.

SUGGERIMENTO!

Per ulteriori informazioni sui task e i programmi, vedere Struttura di un’applicazione RAPID

a pagina 318.

Configurazione manuale dei task

Per essere eseguiti secondo le aspettative i task devono essere configurati. Normalmente, tutti

i task sono configurati alla consegna. La configurazione dei task viene eseguita tramite la

definizione dei parametri di sistema del tipo di controller. Vedere la sezione Configurazione

dei parametri di sistema a pagina 229 per informazioni sulla configurazione dei parametri di

sistema o il Manuale tecnico di riferimento - Parametri di sistema per informazioni sui

parametri.

Per configurare i task manualmente sono necessarie informazioni dettagliate. A tal scopo

leggere la documentazione dell'impianto o della cella.

Modalità di esecuzione dei task

I task possono essere definiti come Normale, Statico o Semistatico. I task statici e semistatici

vengono avviati automaticamente non appena viene caricato un programma nel task.

I task normali vengono avviati quando si preme il pulsante di avvio della FlexPendant e

vengono arrestati quando si preme il pulsante Stop.

I concetti di Statico, Semistatico e Normale sono descritti in Manuale tecnico di riferimento

- Parametri di sistema.

Caricamento, esecuzione e interruzione di programmi multitasking

Questa sezione descrive come caricare, eseguire e interrompere programmi multitasking.

Fase

Azione

1. Assicurarsi che sia configurato più di un task. Ciò si ottiene utilizzando i parametri

di sistema, come descritto nella sezione Caricamento, esecuzione e interruzione di

programmi multitasking a pagina 165.

2. Caricare i programmi nel rispettivo task utilizzando l'Editor di programma, come

descritto nella sezione Caricamento di un programma esistente a pagina 155.

3. Se è necessario disattivare uno o più task, accedere al menu di impostazione

rapida. Vedere la sezione Menu di impostazione rapida, Modalità di esecuzione a

pagina 275.

La deselezione dei task può essere eseguita solo in modalità manuale. Quando si

passa alla modalità automatica, verrà visualizzata una finestra di avviso per

segnalare che non tutti i task sono selezionati per l'esecuzione.

4. Avviare l'esecuzione del programma premendo il pulsante di avvio. Vengono avviati

tutti i task attivi.


165

3 FlexPendant


Fase

Azione

5. Interrompere l’esecuzione del programma premendo il pulsante Stop. Tutti i task

attivi vengono interrotti.

Caricamento di un programma su un task

Questa sezione descrive come caricare un programma su un task in un sistema multitasking.

Si presuppone che i task siano stati configurati.

Fase

Azione



3. Scegliere il task nel quale caricare un programma.

4. Nel menu File, scegliere Carica programma....

Se si desidera aprire un programma situato in un’altra cartella, individuare e aprire

quella desiderata. Vedere la descrizione in Esplora FlexPendant a pagina 78.

Viene visualizzata la finestra di dialogo per la selezione dei file.

5. Scegliere il programma da caricare seguito da OK.

6. Scegliere Chiudi per chiudere l’Editor di programma.

Visualizzazione di programmi multitasking

Questa sezione descrive come aprire e visualizzare i vari task in un sistema multitasking. La

visualizzazione di tutti i programmi in parallelo consente di risparmiare tempo quando si

passa da uno all’altro.

Fase

Azione


Viene visualizzato un elenco di task.

2. Scegliere un task da selezionare, quindi scegliere OK.

Il task viene aperto e viene visualizzato il codice del programma.

3. Per aprire e visualizzare un altro task, ripetere i passi 1 e 2.

166


3 FlexPendant

3.4.6.8. Eliminazione di programmi dalla memoria


Panoramica

L’eliminazione di un programma in un task non lo cancella dal disco rigido del controller ma

solo dalla memoria di programma.

Quando si passa ad altri programmi, il programma utilizzato in precedenza viene eliminato

dalla memoria, ma non dal disco rigido se era stato salvato in quella posizione.

Il salvataggio del lavoro è descritto nella sezione Salvataggio del programma RAPID a

pagina 197.

Eliminazione di programmi dalla memoria

Questa sezione descrive come eliminare programmi dalla memoria di programma.

Fase

Azione



3. Scegliere File.

en0400000678


167

3 FlexPendant


Fase

Azione

4. Scegliere Elimina programma....

AVVERTENZA. Le ultime modifiche al programma non verranno salvate.

en0400000853


Per non perdere le informazioni relative alle modifiche del programma, utilizzare

Salva programma prima di procedere all'eliminazione. Il salvataggio del lavoro è

descritto nella sezione Salvataggio del programma RAPID a pagina 197.

168


3 FlexPendant

3.4.6.9. Eliminazione di programmi dal disco rigido

3.4.6.9. Eliminazione di programmi dal disco rigido

Panoramica

I programmi vengono eliminati tramite Esplora FlexPendant o un client FTP. Quando si

eliminano i programmi dal disco rigido del controller, il programma attualmente caricato

nella memoria di programma non viene interessato.

Eliminazione di programmi tramite Esplora FlexPendant

I programmi possono essere eliminati mediante Esplora FlexPendant nel menu ABB. Vedere

la sezione Esplora FlexPendant a pagina 78.


169

3 FlexPendant

3.4.6.10. Visualizzazione di un modulo

3.4.6.10. Visualizzazione di un modulo

Visualizzazione di un modulo

Questa sezione descrive come trovare e visualizzare un modulo di programma esistente. La

gestione dei moduli (creazione, caricamento, salvataggio, ridenominazione ed eliminazione)

è descritta nella sezione Gestione dei moduli a pagina 171.


1. Nel menu ABB, scegliere Editor di

programma.

2. Scegliere Moduli.

Vengono visualizzati tutti i moduli

disponibili.

3. Scegliere il nome del modulo da

visualizzare e quindi scegliere Mostra

moduli per visualizzare il contenuto.

Se si desidera cercare altri moduli nel

sistema, vedere la descrizione fornita

nella sezione Gestione dei moduli a

pagina 171.

170


3 FlexPendant

3.4.6.11. Gestione dei moduli


Panoramica

Questa sezione descrive come gestire i moduli di programmasvolgendo queste operazioni:

• creazione di un nuovo modulo

• caricamento di un modulo esistente

• salvataggio di un modulo

• ridenominazione di un modulo

• eliminazione di un modulo

L'individuazione di un modulo specifico e la visualizzazione del relativo contenuto sono

descritte nella sezione Visualizzazione di un modulo a pagina 170.

Creazione di un nuovo modulo

Questa sezione descrive come creare un nuovo modulo.

Fase

Azione



3. Scegliere File, quindi Nuovo modulo.

en0400000688

4. Scegliere ABC... e utilizzare la tastiera software per immettere il nome del nuovo

modulo. Scegliere OK per chiudere la tastiera software.


171

3 FlexPendant


Fase

Azione

5. Selezionare il tipo di modulo da creare:

• Programma

• Sistema

Quindi scegliere OK.

Le differenze tra i tipi di moduli sono descritte nella sezione Struttura di

un’applicazione RAPID a pagina 318.

Caricamento di un modulo esistente

Questa sezione descrive come caricare un modulo esistente.

Fase

Azione



3. Scegliere File, quindi Carica modulo.

en0400000689

Individuare il modulo da caricare. Vedere la sezione Esplora FlexPendant a pagina

78.

4. Scegliere OK per caricare il modulo selezionato.

Il modulo viene caricato.

Salvataggio di un modulo

Questa sezione descrive come salvare un modulo.

Fase

Azione



172


3 FlexPendant


Fase

Azione

3. Scegliere File, quindi Salva modulo con nome....

en0400000690

4. Scegliere il nome file suggerito e utilizzare la tastiera software per immettere il nome

del modulo. Quindi scegliere OK.

5. Utilizzare lo strumento di ricerca dei file per individuare la posizione in cui salvare il

modulo. Vedere la sezione Esplora FlexPendant a pagina 78. La posizione

predefinita è il disco del controller.


Il modulo viene salvato.

Ridenominazione di un modulo

Questa sezione descrive come rinominare un modulo.

Fase

Azione



3. Scegliere File, quindi Rinomina modulo....

Viene visualizzata la tastiera software.

4. Utilizzare la tastiera software per immettere il nome del modulo. Quindi scegliere

OK.

Eliminazione di un modulo

Questa sezione descrive come eliminare un modulo.

Fase

Azione



173

3 FlexPendant


Fase

Azione


3. Scegliere File, quindi Elimina modulo....


4.

xx

Il modulo verrà eliminato dalla FlexPendant ma non dal disco del controller.

5. Scegliere OKper eliminare il modulo senza salvarlo.

Se si desidera salvare prima il modulo, scegliere Annulla e salvare il modulo.

Il salvataggio del modulo è descritto nella sezione Salvataggio di un modulo a

pagina 172.

174


3 FlexPendant

3.4.6.12. Visualizzazione di una routine

3.4.6.12. Visualizzazione di una routine

Visualizzazione di una routine

Questa sezione descrive come individuare e visualizzare una routine esistente. La gestione

delle routine (creazione, definizione dei parametri, copia e modifica della dichiarazione) è

descritta nella sezione Gestione delle routine a pagina 176.


1. Nel menu ABB, scegliere Editor di

programma.

2. Scegliere Routine.

Vengono visualizzate tutte le routine

disponibili.

3. Scegliere il nome della routine da

visualizzare e quindi scegliere Mostra

routine per visualizzare il contenuto.

Quando non è disponibile alcun

programma, è necessario crearne uno

nuovo o caricarne uno esistente. La

procedura è descritta nella sezione

Gestione delle routine a pagina 176.

La ricerca di altre routine nel sistema è

descritta nella sezione Gestione delle

routine a pagina 176.


175

3 FlexPendant

3.4.6.13. Gestione delle routine


Panoramica

Questa sezione descrive come gestire le routine di programmasvolgendo queste operazioni:

• creazione di una nuova routine

• creazione di una copia di una routine

• modifica della dichiarazione di una routine

• eliminazione di una routine

La visualizzazione di una routine specifica e del relativo contenuto è descritta nella sezione

Visualizzazione di una routine a pagina 175.

Creazione di una nuova routine

Questa sezione descrive come creare una nuova routine, impostare la dichiarazione e

aggiungerla a un modulo.

Fase

Azione



3. Scegliere File, quindi Nuova routine.

Una nuova routine viene creata e visualizzata con i valori di dichiarazione predefiniti.

en0400000692

4. Scegliere ABC... e utilizzare la tastiera software per immettere il nome della nuova

routine. Quindi scegliere OK.

176


3 FlexPendant


Fase

Azione

5. Selezionare il tipo di routine.

• Procedura: utilizzata per una normale routine senza valore di ritorno.

• Funzione: utilizzata per una normale routine con valore di ritorno.

• Trap: utilizzata per una routine di interrupt.

6. È necessario utilizzare parametri

In caso affermativo, scegliere ...e procedere come descritto nella sezione

Definizione dei parametri in una nuova routine a pagina 177.

In caso negativo, procedere al passo successivo.

7. Selezionare il modulo a cui aggiungere la routine.

8. Scegliere la casella di controllo per selezionare Dichiarazione locale.

Una routine locale può essere utilizzata solo nel modulo selezionato.


Definizione dei parametri in una nuova routine

Questa sezione descrive come definire i parametri in una nuova routine.

Fase

Azione

1. Nella dichiarazione della routine, scegliere ... per definire i parametri.

Viene visualizzato un elenco dei parametri definiti.

en0400000693


177

3 FlexPendant


Fase

Azione

2. Se non vengono mostrati parametri, scegliere Nuovo... per visualizzare il nuovo

parametro.

en0400000695

3. Scegliere i menu per impostare i valori:

• ABC... e utilizzare la tastiera software per immettere il nome del nuovo

parametro. Quindi scegliere OK.

• ... per selezionare il tipo di dati funzione Tipo dati.

• Alternativo... se il parametro ha valori alternativi predefiniti, ad esempio ON

o OFF. È valido solo per i parametri facoltativi, non per quelli obbligatori.

• Richiesto se il parametro è obbligatorio.

• Modalità per definire input o input/output.

178


3 FlexPendant


Fase

Azione

4. Scegliere OK per confermare tutte le selezioni e ritornare all’elenco dei parametri

definiti.

en0400000696

Creazione di una copia di una routine

Questa sezione descrive come creare una copia di una routine.

Fase

Azione



3. Scegliere la routine per evidenziarla.

4. Scegliere File, quindi Crea copia.

Viene visualizzata la nuova routine. Il nome della nuova routine viene impostato

uguale a quello dell’originale con l’aggiunta del suffisso copy.

5. Eseguire eventuali modifiche alle dichiarazioni della nuova copia della routine.


L'esecuzione di tutte le dichiarazioni è descritta nella sezione Creazione di una

nuova routine a pagina 176.

Modifica della dichiarazione di una routine

Questa sezione descrive come cambiare la dichiarazione di una routine.

Fase

Azione





179

3 FlexPendant


Fase

Azione

4. Scegliere File, quindi Cambia dichiarazione.

5. Modificare eventuali valori della dichiarazione della routine. Quindi scegliere OK.

Le impostazioni della dichiarazione sono descritti nella sezione Creazione di una

nuova routine a pagina 176.

Eliminazione di una routine

Questa sezione descrive come eliminare una routine.

Fase

Azione




4. Scegliere File, quindi Elimina routine....


5. Scegliere:

• OK per eliminare la routine senza salvare eventuali modifiche.

• Annulla per annullare le modifiche senza eliminare la routine.

180


3 FlexPendant

3.4.6.14. Esecuzione di una routine specifica


Panoramica

Per eseguire una routine specifica è necessario visualizzarla, come descritto nella sezione

Visualizzazione di una routine a pagina 175.

Esecuzione di una routine specifica

Questa sezione descrive come eseguire una routine specifica in modalità manuale.

Fase

Azione



en0400000868

3. Per selezionare una routine normale, scegliere Sposta PP in Routine per elencare

tutte le routine. Sceglierne una per selezionarla e quindi OK.


181

3 FlexPendant


Fase

Azione

4. Se la routine è una routine di servizio, scegliere Chiama routine di servizio per

elencare quelle disponibili. Scegliere la routine da eseguire e scegliere Vai a.

en0400000885

5. Se la routine è stata caricata correttamente, premere Avvia sulla FlexPendant.

182


3 FlexPendant

3.4.6.15. Mirroring di un programma, modulo o routine


Mirroring

Il mirroring crea una copia di un programma, modulo o routine con tutte le posizioni speculari

riportate in uno specifico piano di mirroring. In generale, verrà eseguito il mirroring di tutti i

dati utilizzati nell'originale. Il mirroring dei dati influisce solo sul valore di inizializzazione,

quindi qualsiasi valore corrente verrà ignorato.

La funzione di mirroring può essere applicata a qualsiasi programma, modulo o routine.

Mirroring di una routine

Questa sezione descrive come eseguire il mirroring di una routine.

Fase

Azione


2. Scegliere Modifica, quindi Mirroring.

3. Per definire il mirroring:

• Scegliere il menu Modulo per selezionare il modulo in cui viene utilizzata la

routine per il mirroring.

• Scegliere il menu Routine per selezionare la routine per il mirroring.

• Scegliere ...per aprire la tastiera software e immettere il nome della nuova

routine.

4. Se si desidera definire il tipo di mirroring, scegliere Opzioni avanzate, altrimenti

procedere al passo successivo.

Per definire il tipo di mirroring:

• Deselezionare la casella di controllo Mirroring base.

• Scegliere ...a destra di Oggetto di lavoro per selezionare il sistema di

riferimento oggetto di lavoro a cui si riferiscono tutte le posizioni di cui deve

essere eseguito il mirroring.

• Scegliere ...a destra di Riferimento di mirroring per selezionare il piano di

mirroring rispetto al quale verrà eseguito il mirroring di tutte le posizioni.

• Scegliere il menu Asse di mirroring per specificare l'orientamento del

mirroring, x o y.

• Scegliere OK per salvare le opzioni avanzate.



6. Scegliere Sì per applicare il mirroring selezionato alla routine o No per annullare.

Mirroring di un modulo o di un programma

Questa sezione descrive come eseguire il mirroring di un modulo o di un programma.

Fase

Azione


2. Scegliere Modifica, quindi Mirroring.

3. Per definire il mirroring:

• Scegliere il menu Modulo per selezionare il modulo per il mirroring.

• Scegliere ...per aprire la tastiera software e immettere il nome del nuovo

modulo o programma.


183

3 FlexPendant


Fase

Azione

4. Se si desidera definire il tipo di mirroring, scegliere Opzioni avanzate, altrimenti

procedere al passo successivo.

Per definire il tipo di mirroring:

• Deselezionare la casella di controllo Mirroring base.

• Scegliere ...a destra di Oggetto di lavoro per selezionare il sistema di

riferimento oggetto di lavoro a cui si riferiscono tutte le posizioni di cui deve

essere eseguito il mirroring.

• Scegliere ...a destra di Riferimento di mirroring per selezionare il piano di

mirroring rispetto al quale verrà eseguito il mirroring di tutte le posizioni.

• Scegliere il menu Asse di mirroring per specificare l'orientamento del

mirroring, x o y.

• Scegliere OK per salvare le opzioni avanzate.



6. Scegliere Sì per applicare il mirroring selezionato al modulo o No per annullare.

184


3 FlexPendant

3.4.6.16. Arresto della batteria di riserva durante il trasporto


Panoramica

È possibile arrestare la batteria di riserva della scheda di misurazione seriale per risparmiare

l'energia durante il trasporto o l'immagazzinaggio. La funzione viene reimpostata quando il

sistema viene nuovamente alimentato. I contagiri andranno perduti e dovranno essere

aggiornati anche se i valori di calibrazione saranno conservati.

Arresto della batteria di riserva

Questa sezione descrive come arrestare la batteria di riserva della scheda di misurazione

seriale.


1. Nel menu ABB, scegliere

Editor di programma.

2. Nell’Editor di programma,

scegliere Debug.

3. Scegliere Chiama routine

di servizio.

4. Scegliere Bat_Shutdown

e quindi Vai a.

en0400000868

en0400000885


185

3 FlexPendant



5. La batteria di riserva della

scheda di misurazione

seriale viene arrestata.

Spostare eventualmente il

robot nella posizione

desiderata e arrestare il

sistema.

6. Al riavvio, spostare il robot

nella posizione di

calibrazione desiderata e

aggiornare i contagiri.

È ancora possibile muovere il robot ma i valori del

contagiri non verranno salvati.

L'arresto del sistema è descritto nella sezione

Panoramica del riavvio a pagina 251.

L'aggiornamento dei contagiri è descritto nella sezione

Aggiornamento dei contagiri tramite FlexPendant a

pagina 212.

186


3 FlexPendant

3.4.6.17. Gestione delle istruzioni


Panoramica

Le istruzioni possono essere utilizzate e aggiunte a programmi e/o relative parti, come moduli

e routine.

Sono disponibili numerose istruzioni, che sono elencate in RAPID - Manuale di riferimento,

parte 1 - Istruzioni A-Z. La procedura di base per l'aggiunta di istruzioni è tuttavia comune.

Aggiunta di istruzioni...

Questa sezione descrive i primi passi per aggiungere istruzioni a programmi, moduli o

routine.

Fase

Azione


Viene visualizzato il programma presente nel task MAIN.

Se vi è più di un programma, viene visualizzato l'elenco dei programmi. Quindi

scegliere un programma da selezionare.

2. Per aggiungere un'istruzione a:

• un programma, procedere come descritto nella sezione Aggiunta di istruzioni

a pagina 188.

• un modulo, procedere come descritto nella sezione ...ai moduli a pagina 187.

• una routine, procedere come descritto nella sezione ... alle routine a pagina

187.

...ai moduli

Questa sezione descrive come aggiungere istruzioni ai moduli.

Fase

Azione


2. Scegliere il modulo a cui aggiungere l'istruzione.

3. Scegliere Mostra modulo.

4. Scegliere la routine alla quale aggiungere l'istruzione.

5. Procedere come descritto nella sezione Aggiunta di istruzioni a pagina 188.

... alle routine

Questa sezione descrive come aggiungere istruzioni alle routine.

Fase

Azione


2. Scegliere la routine a cui aggiungere l'istruzione.

3. Scegliere Mostra routine.

4. Procedere come descritto nella sezione Aggiunta di istruzioni a pagina 188.


187

3 FlexPendant


Aggiunta di istruzioni

Questa sezione descrive come aggiungere istruzioni. Tutte le istruzioni sono elencate in

RAPID - Manuale di riferimento, parte 1 - Istruzioni A-Z.

Fase

Azione

1. Evidenziare l’istruzione sotto la quale aggiungere una nuova istruzione.

2. Scegliere Aggiungi istruzione.

Viene visualizzata una categoria di istruzioni.

en0400000697

Sono disponibili numerose istruzioni divise in varie categorie. La categoria

predefinita è Comune, nella quale sono elencate le istruzioni più comuni.

È possibile creare tre elenchi personalizzati utilizzando i parametri di sistema del

tipo Most Common Picklist nell'argomento Man-machine Communication. I

parametri di sistema sono descritti nel Manuale tecnico di riferimento - Parametri di

sistema.

3. Scegliere Comune per visualizzare un elenco delle categorie disponibili.

Per passare alla categoria successiva o precedente è anche possibile scegliere

Precedente/Successivo nella parte inferiore dell'elenco delle istruzioni.

188


3 FlexPendant


Modifica degli argomenti delle istruzioni

Questa sezione descrive come modificare gli argomenti delle istruzioni.

Fase

Azione

1. Scegliere l’istruzione da modificare.

en0400000699

2. Scegliere Modifica.

en0400000701


189

3 FlexPendant


Fase

Azione

3. Scegliere Cambia selezione.

A seconda del tipo di istruzione, il tipo di dati degli argomenti può variare. Utilizzare

la tastiera software per cambiare i valori stringa o proseguire con i passi successivi

per altri tipi di dati o istruzioni con più argomenti.

en0400000702

4. Scegliere l'argomento da modificare.

Viene visualizzato un certo numero di opzioni.

en0400000703

190


3 FlexPendant


Fase

Azione

5. Scegliere un’istanza di dati esistente da selezionare, quindi scegliere OK per

completare o Inserisci espressione... per modificare una particolare istanza di dati

e procedere al passo successivo.


6. Questo passo descrive solo come inserire l’espressione.

en0400000704

Modificare la lunghezza dell’espressione scegliendo i tasti sulla destra.

• Frecce: eseguire un passo avanti e indietro nell'espressione.

• + per aggiungere un'espressione. Scegliere la nuova espressione per

definirla.

• - per eliminare un'espressione.

• () per racchiudere tra parentesi l'espressione evidenziata.

• (o) per eliminare una parentesi.

Scegliere:

• Nuovo per creare una nuova dichiarazione dati, ovvero una non utilizzata in

precedenza. La procedura è descritta nella sezione Nuova dichiarazione dati

a pagina 192.

• Visualizza per cambiare viste o tipo di dati. La procedura è descritta nella

sezione Cambia tipo di dati a pagina 193.

• ABC per visualizzare la tastiera software.

• OK per confermare tutte le immissioni eseguite.

• Annulla per annullare le modifiche senza salvarle.

SUGGERIMENTO!

Scegliendo due volte in rapida successione un’istruzione viene eseguita automaticamente

l’opzione Cambia selezione. Scegliendo due volte in rapida successione un argomento di

istruzione viene eseguito automaticamente l’editor di argomenti.


191

3 FlexPendant


Nuova dichiarazione dati

Questa sezione descrive come creare una nuova dichiarazione dati.

Fase

Azione

1. Nella vista Inserisci espressione, scegliere Nuovo.

en0400000705

2. Scegliere:

• ... per visualizzare la tastiera software e cambiare il nome del tipo di dati.

• Scegliere il menu Scopo per selezionare tra scopo Globale e Locale del tipo

di dati.

• Scegliere il menu Tipo memoria per selezionare se il tipo di dati deve essere

memorizzato come Variabile, Persistente o Costante.

• Scegliere il menu Modulo per scegliere il modulo al quale viene applicato il

tipo di dati.

• Scegliere il menu Routine per scegliere la routine alla quale viene applicato

il tipo di dati.

• Scegliere il menu Dimensione per impostare la dimensione di un array se il

tipo di dati deve essere un array.

• Se è stato scelto un valore per Dimensione, scegliere ... per impostare la

dimensione dell'array, vedere Che cosa è un array di dati a pagina 320

3. Dopo avere eseguito tutte le selezioni, scegliere OK.

Viene visualizzata una finestra di dialogo, che chiede di consentire la

reimpostazione del puntatore del programma e l’applicazione delle modifiche:

• Per procedere, scegliere Sì.

• Scegliere No per ritornare alla vista del tipo di dati senza reimpostare il

puntatore del programma o applicare le modifiche.

192


3 FlexPendant


Cambia tipo di dati

Questa sezione descrive come cambiare il tipo di dati.

Fase

Azione

1. Nella vista Inserisci espressione, scegliere Visualizza e quindi Cambia tipo di dati

per visualizzare la seguente schermata:

en0400000706

2. Sceglierne il tipo di dati richiesto per selezionarlo e quindi OK.

Copia e incolla di istruzioni o argomenti

Questa sezione descrive come incollare istruzioni o argomenti.

Fase

Azione





2. Scegliere Modifica.

3. Scegliere l'argomento o l'istruzione da copiare, quindi scegliere Copia.

4. Posizionare il cursore sull'istruzione precedente al punto in cui incollare l'istruzione

o l'argomento, o scegliere l'argomento o l'istruzione da cambiare seguito da Incolla.


193

3 FlexPendant


Taglio di un’istruzione

Questa sezione descrive come tagliare un’istruzione.

Fase

Azione





2. Scegliere l'istruzione da tagliare, quindi scegliere Modifica.

3. Scegliere Taglia.

Modifica della modalità di movimento per un'istruzione di movimento

Questa sezione descrive come cambiare la modalità di movimento per un'istruzione di

movimento.

Fase

Azione





2. Scegliere l'istruzione di movimento da cambiare, quindi scegliere Modifica.

3. Scegliere Cambia in Jointo Cambia in Linear.

La modifica viene eseguita.

Commento delle righe di istruzioni

Questa sezione descrive come impostare o annullare l'impostazione di una riga di istruzione

come commento. Una riga commentata viene ignorata nell'esecuzione del programma.

Fase

Azione





2. Scegliere la riga per la quale impostare o eliminare il commento, quindi scegliere

Commenta o Elimina commento.

194


3 FlexPendant

3.4.6.18. Esempio: Aggiunta di istruzioni di movimento

3.4.6.18. Esempio: Aggiunta di istruzioni di movimento

Panoramica

In questo esempio verrà creato un semplice programma che fa muovere il robot in un

quadrato. Per completare questo programma sono necessarie quattro istruzioni di movimento.

A

B

C

en0400000801

A

B

C

Punto iniziale

Dati sulla velocità di movimento del robot v50 = velocità 50 mm/s

Zona z50 = (50 mm)

Aggiunta di istruzioni di movimento

Questa sezione descrive come aggiungere le istruzioni di movimento.


1. Muovere manualmente il robot fino al punto

iniziale.

2. Nell'Editor di programma, scegliere Aggiungi

istruzione.

3. Scegliere MoveL per inserire un'istruzione MoveL.

4. Ripetere per le due posizioni successive del

quadrato.

Suggerimento: per muovere

manualmente in un quadrato

utilizzare solo i movimenti del

joystick sinistra-destra/altobasso.

Risultato

Il codice di programma dovrebbe risultare come il seguente:

Proc main()

MoveL *, v50, z50, tool0;




End Proc;


195

3 FlexPendant

3.4.6.19. Disattivazione della visualizzazione delle dichiarazioni nel codice di programma

3.4.6.19. Disattivazione della visualizzazione delle dichiarazioni nel codice di

programma

Dichiarazioni

Le dichiarazioni di programma possono essere nascoste per facilitare la lettura del codice.

Disattivazione della visualizzazione delle dichiarazioni

Questa sezione descrive come nascondere o mostrare le dichiarazioni.

Fase

Azione

1. Nel menu ABB, scegliere Editor di programma per visualizzare un programma.

2. Scegliere Nascondi dichiarazioni per nascondere le dichiarazioni.

Scegliere Mostra dichiarazioni per mostrare le dichiarazioni.

196


3 FlexPendant

3.4.6.20. Salvataggio del programma RAPID


Procedura

Questa sezione descrive come salvare un programma RAPID.

Fase

Azione

1. Nell’Editor di programma, scegliere Task e programmi.

en0400000860

Viene visualizzato il task valido.


197

3 FlexPendant


Fase

Azione

2. Scegliere File.

en0400000678

3. Scegliere Salva programma con nome...

en0400000861

La gestione di file e cartelle è descritta nella sezione Esplora FlexPendant a pagina

78.

198


3 FlexPendant


Fase

Azione

4. Per sovrascrivere un programma esistente, scegliere il nome del vecchio

programma.

Scegliere OK.

xx

AVVERTENZA.

Il programma esistente verrà cancellato.

5. Per immettere un nome file, scegliere ABC... per visualizzare la tastiera software.

en0300000491

6. Assegnare un nome al file, quindi scegliere OK.


199

3 FlexPendant

3.4.6.21. Regolazione senza movimento

3.4.6.21. Regolazione senza movimento

Panoramica

Invece di avanzare tramite una singola istruzione su ogni posizione da modificare, è possibile

muovere manualmente nella nuova posizione e cambiare direttamente l'argomento posizione

dell'istruzione corrispondente.

Utilizzare questo metodo se si dispone di una buona conoscenza del programma e la nuova

posizione è nota.

Non utilizzare questo metodo per cambiare i valori di orientamento.

ATTENZIONE!

La modifica delle posizioni programmate potrebbe alterare in modo significativo lo schema

di movimento del robot.

Assicurarsi sempre che le modifiche siano sicure per l'apparecchiatura e per il personale.

Regolazione senza movimento

Fase

Azione


2. Interrompere il programma se è in esecuzione.

3. Nella finestra Movimento manuale, selezionare, o assicurarsi che siano

selezionati, lo stesso oggetto di lavoro e lo stesso utensile utilizzati nell'istruzione.

4. Muovere manualmente nella nuova posizione.

5. Scegliere l'argomento posizione dell'istruzione da modificare.

6. Scegliere Modifica posizione.


7. Scegliere Modifica per utilizzare la nuova posizione o Annulla per conservare

quella originale.

8. Ripetere le fasi da 3 a 6 per ciascun argomento posizione da modificare.

9. Scegliere Chiudi per chiudere l'Editor di programma.

Limitazioni

È possibile modificare solo gli argomenti di istruzioni con più di un argomento.

Il pulsante Modifica posizione rimane disattivato finché non si seleziona un argomento

posizione.

Il movimento massimo o la modifica nell'orientamento possono essere limitati dal progetto

del sistema. A tal scopo leggere la documentazione dell'impianto o della cella.

Se una posizione denominata viene modificata, ciò interesserà anche tutte le altre istruzioni

che la utilizzano.

200


3 FlexPendant

3.4.6.22. Regolazione in movimento

3.4.6.22. Regolazione in movimento

Panoramica

Utilizzare questa procedura per regolare il singolo argomento posizione di istruzioni come

MoveL e MoveJ o singoli argomenti posizione di istruzioni come MoveC e posizionare il robot

in tutte le posizioni da regolare.

ATTENZIONE!

La modifica delle posizioni programmate potrebbe alterare in modo significativo lo schema

di movimento del robot.

Assicurarsi sempre che le modifiche siano sicure per l’apparecchiatura e per il personale.

Regolazione in movimento



2. Interrompere il programma se è in esecuzione.

3. Far avanzare di una singola istruzione il programma

in modo che il robot o l'asse esterno raggiunga la

posizione da modificare.

4. Muovere manualmente il robot o l'asse esterno sulla

nuova posizione o modificare l'orientamento.


Viene visualizzata una finestra di dialogo di

conferma.

6. Scegliere Modifica per utilizzare la nuova posizione

o Annulla per conservare quella originale.

7. Ripetere le fasi da 3 a 6 per ciascun argomento

posizione da modificare.

8. Scegliere Chiudi per chiudere l'Editor di programma.

Se l'istruzione o la chiamata

di procedura contiene più di

un argomento posizione,

continuare l'avanzamento

un passo alla volta per

raggiungere ciascuna

posizione degli argomenti.

Per il movimento manuale

vengono selezionati

automaticamente l'oggetto

di lavoro e l'utensile

dell'istruzione per la quale

modificare l'argomento.

SUGGERIMENTO!

Per informazioni sulla regolazione più veloce delle posizioni, leggere il seguente argomento:

Regolazione senza movimento a pagina 200.

Limitazioni

Il pulsante Modifica posizione è disattivato finché non viene raggiunta un'istruzione con

argomenti posizione. Il movimento massimo o la modifica nell'orientamento possono essere

limitati dal progetto del sistema. A tal scopo leggere la documentazione dell'impianto o della

cella. Se una posizione denominata viene modificata, ciò interesserà anche tutte le altre

istruzioni che la utilizzano.


201

3 FlexPendant

3.4.7.1. Che cosa viene salvato nel backup

3.4.7. Backup e ripristino



Quando si esegue un backup o si ripristina un backup creato in precedenza, vengono

interessati solo alcuni dati. In questa sezione viene fornita una specifica e una descrizione di

questi file.

Che cosa viene salvato

La funzione di backup salva tutti i parametri di sistema, i moduli di sistema e i moduli di

programma in un contesto.

I dati vengono salvati in una directory specificata dall’utente. La directory viene divisa in

quattro sottodirectory: Backinfo, Home, Rapid e Syspar. Inoltre, il file System.xml viene

salvato in ../backup (directory radice), che contiene le impostazioni utente.

Backinfo

È composta dai file backinfo.txt, key.id, program.ide system.guid, template.guid, keystr.txt.

Quando il sistema viene ripristinato la parte del ripristino utilizza il file backinfo.txt. Questo

file non deve mai venire modificato dall'utente. I file key.id e program.id possono essere

utilizzati per ricreare un sistema, mediante RobotStudio Online , con le stesse opzioni del

sistema di cui è stato eseguito il backup. Il file system.guid viene utilizzato per identificare in

modo univoco il sistema del quale è stato eseguito il backup. Il file system.guide/ o

template.guid viene utilizzato nel ripristino per verificare che il backup venga caricato nel

sistema corretto. Se system.guide/ o template.guid non corrispondono, l'utente viene avvisato.

en0400000916

Home

Rapid

Una copia dei file nella directory HOME.

È composta da una sottodirectory per ciascun task configurato. Per ogni task è presente una

directory per i moduli di programma e una per i moduli di sistema.

La prima directory terrà tutti i moduli installati. Ulteriori informazioni sul caricamento dei

moduli e dei programmi sono fornite nel manuale Manuale tecnico di riferimento - Parametri

di sistema.

202


3 FlexPendant


SysPar

Contiene i file di configurazione.

Che cosa non viene salvato

Nel backup non vengono salvati alcuni elementi che è importante conoscere per avere la

possibilità di salvarli separatamente:

• La variabile d'ambiente RELEASE: punta al package di sistema corrente. Moduli di

sistema caricati con RELEASE: come il relativo percorso, non vengono memorizzati

nel backup.

• Il valore corrente di un oggetto PERS in un modulo installato non viene memorizzato

in un backup.


203

3 FlexPendant

3.4.7.2. Backup del sistema


Quando è necessario

ABB consiglia di eseguire un backup:

• prima di installare una nuova versione di RobotWare.

• prima di eseguire modifiche di rilievo a istruzioni e/o parametri per consentire il

ritorno all'impostazione precedente.

• dopo avere eseguito modifiche di rilievo alle istruzioni e/o parametri e avere verificato

la correttezza delle nuove impostazioni per conservarle.

Backup del sistema

Questa sezione descrive comeeseguire il backup del sistema.

Fase

Azione

1. Scegliere il menu ABB, quindi scegliere Backup e Ripristino.

2. Scegliere Backup sistema corrente.

xx0300000440

204


3 FlexPendant


Fase

Azione

3. Il percorso di backup visualizzato è quello corretto

SÌ: Scegliere Backup per eseguire il backup sulla directory selezionata. Viene

creato un file di backup denominato in base alla data corrente.

NO: Scegliere ... sulla destra del percorso di backup e selezionare la directory.

Quindi scegliere Backup. Viene creato un file di backup denominato in base alla

data corrente.

xx0300000441


205

3 FlexPendant

3.4.7.3. Ripristino del sistema


Quando è necessario

ABB consiglia di eseguire un ripristino:

• se si sospetta che il file di programma sia danneggiato.

• se qualsiasi modifica eseguita alle impostazioni delle istruzioni e/o dei parametri non

è riuscita correttamente e si desidera ritornare a quelle precedenti.

Durante il ripristino, tutti i parametri di sistema vengono sostituiti e vengono caricati tutti i

moduli con le versioni prese dal backup.

Durante l'avvio a caldo la directory principale viene ricopiata nella directory HOME del

nuovo sistema.

Ripristino del sistema

Questa sezione descrive come ripristinare il sistema.

Fase

Azione

1. Nel menu ABB, scegliere Backup e Ripristino.

2. Scegliere Ripristino sistema.

xx0300000440

206


3 FlexPendant


Fase

Azione

3. La cartella di backup visualizzata è quella corretta

SÌ: Scegliere Ripristina per eseguire il ripristino. Viene eseguito il ripristino e al

termine il sistema viene automaticamente riavviato a caldo.

NO: Scegliere ... sulla destra della cartella di backup e selezionare la directory.

Quindi scegliere Ripristina. Viene eseguito il ripristino e al termine il sistema viene

automaticamente riavviato a caldo.

xx0300000442


207

3 FlexPendant

3.4.7.4. Note importanti per l’esecuzione dei backup

3.4.7.4. Note importanti per l’esecuzione dei backup


Quando si eseguono i backup o si ripristinano backup creati in precedenza, vi sono alcune

cose da tenere presenti. Alcune di queste sono indicate di seguito.

Directory BACKUP

Il sistema crea automaticamente una directory di backup locale predefinita di nome

BACKUP. Si consiglia di utilizzare questa directory per il salvataggio dei backup. Nel corso

dei successivi backup, tali backup non vengono copiati nella directory HOME.

Non modificare mai il nome della directory BACKUP.

Inoltre, non modificare il nome del backup in BACKUP, poiché ciò interferirebbe con questa

directory.

Quando è possibile il backup

È possibile eseguire un backup di un sistema durante l'esecuzione del programma.

Procedendo in tal modo, è necessario tenere presente alcune limitazioni:

• Le operazioni di avvio del programma, caricamento del programma, caricamento di

moduli, chiusura del programma e cancellazione del modulo non possono essere

eseguite mentre il backup è in corso. Tuttavia, è possibile utilizzare le istruzioni

RAPID Load e StartLoad.

Che cosa accade durante il backup

Oltre all'ovvia creazione di un backup, durante l'operazione si verificano alcune altre cose:

• Durante il backup i task in background continuano l'esecuzione.

Moduli duplicati

Il comando di backup non comprende alcuna operazione di salvataggio. Questo implica che

nel backup possono esistere due revisioni degli stessi moduli, uno dalla memoria di

programma salvata nella directory Rapid\Task\Progmod\ e uno dalla directory HOME

copiata nella directory principale del backup.

Grande quantità di dati

Un numero eccessivo di file nella directory HOME può determinare una directory di backup

molto grande. È quindi possibile eliminare senza problemi i file non necessari dalla directory

principale.

Guasto durante il backup

Se si verifica un guasto durante il backup, ad esempio un errore di disco pieno o

un'interruzione dell'alimentazione, l'intera struttura del backup viene eliminata.

208


3 FlexPendant

3.4.8.1. Calibrazione

3.4.8. Calibrazione


Informazioni sulla calibrazione

Il menu Calibrazioneviene utilizzato per calibrare le unità meccaniche nel sistema robotico.

La calibrazione può essere eseguita mediante le opzioni Pendolo di calibrazione o Levelmeter

(metodo alternativo). Vedere il rispettivo manuale di istruzioni.

Illustrazione del menu Calibrazione

Questa illustrazione mostra il menu Calibrazione. Nella colonna Stato sono elencate tutte le

unità meccaniche ed è visualizzato il relativo stato di calibrazione.

en0400001146


209

3 FlexPendant


Illustrazione delle opzioni del menu Calibrazione

Questa illustrazione mostra le opzioni del menu Calibrazione dopo la selezione di un'unità

meccanica.

en0400000771

Contagiri

Parametri di

calibrazione

Memoria SMB

Sistema di

riferimento di base

Vedere la sezione Aggiornamento dei contagiri tramite FlexPendant a

pagina 212.

Vedere le sezioni Caricamento dei dati di calibrazione mediante la

FlexPendant a pagina 215, Modifica offset calibrazione motore a

pagina 216 e Procedura di calibrazione fine sulla FlexPendant a pagina

217.

Vedere la sezione Memoria della scheda di misurazione seriale a

pagina 219.

Vedere la sezione Sistema di riferimento di base a pagina 222.

210


3 FlexPendant

3.4.8.2. Verifica della necessità di calibrare il robot

3.4.8.2. Verifica della necessità di calibrare il robot

Verifica dello stato di calibrazione del robot

Questa sezione descrive come verificare lo stato di calibrazione del robot.

Fase

Azione

1. Nel menu ABB, scegliere Calibrazione.

2. Nell'elenco di unità meccaniche, verificare lo stato della calibrazione.

Tipo di calibrazione necessaria

Se lo stato della calibrazione è...

Non calibrata

Necessario aggiornamento del contagiri

Calibrata

...allora...

il robot deve essere calibrato da un tecnico

qualificato dell’assistenza. Vedere la sezione

Caricamento dei dati di calibrazione

mediante la FlexPendant a pagina 215.

è necessario aggiornare i contagiri.

L'aggiornamento dei contagiri è descritto

nella sezione Aggiornamento dei contagiri

tramite FlexPendant a pagina 212.

non è necessaria alcuna calibrazione.

PERICOLO!

Non tentare di eseguire la procedura di calibrazione fine senza l’addestramento e gli strumenti

appropriati. Ciò potrebbe determinare un posizionamento errato che potrebbe causare lesioni

e danni materiali.


211

3 FlexPendant

3.4.8.3. Aggiornamento dei contagiri tramite FlexPendant



Questa sezione descrive l’esecuzione di una calibrazione veloce di ciascun asse del robot, vale

a dire l’aggiornamento del valore del contagiri per ciascun asse mediante la FlexPendant.

Per i robot che utilizzano l'opzione Absolute Accuracy, è necessario caricare prima di tutto il

file dei dati di calibrazione absacc.cfg.

Movimento manuale del robot nella posizione di calibrazione

Questa procedura descrive la prima fase di aggiornamento del contagiri, ovvero il movimento

manuale del robot nella posizione di calibrazione.

AVVERTENZA!

L'asse 4 non ha alcuna limitazione meccanica. Se l'asse 4 viene orientato in modo non corretto

quando si esegue la calibrazione del robot, il cablaggio all'interno del manipolatore potrebbe

venire danneggiato.


1. Selezionare la modalità di movimento asse

per asse.

2. Muovere manualmente il robot in modo che i

segni di calibrazione rientrino nella zona di

tolleranza.

IRB 140, 1400, 2400, 4400: gli assi 5 e 6

devono essere posizionati insieme.

3. Quando tutti gli assi sono posizionati,

memorizzare le impostazioni del contagiri.

Vedere la sezione Scale di

calibrazione e posizione corretta

dell’asse.

Vedere le sezioni:

Memorizzazione delle impostazioni

dei contagiri a pagina 213.

Posizione di calibrazione corretta degli assi 4 e 6

Quando il robot viene spostato nella posizione di calibrazione, è estremamente importante

assicurarsi che gli assi 4 e 6 dei robot indicati di seguito siano posizionati correttamente. Gli

assi non hanno alcun arresto meccanico e possono quindi essere calibrati nella rotazione

errata.

Assicurarsi che gli assi siano posizionati in base ai valori di calibrazione corretti, non solo in

base ai segni di calibrazione. I valori corretti sono disponibili su un'etichetta, situata sul

braccio inferiore o sotto la piastra flangiata sulla base.

Alla consegna il robot è nella posizione corretta. NON ruotare l'asse 4 o 6 all'accensione

prima che i contagiri vengano aggiornati.

Se uno degli assi citati di seguito viene ruotato una o più volte rispetto alla relativa posizione

di calibrazione prima che il contagiri venga aggiornato, si perderà la posizione di calibrazione

esatta come conseguenza del rapporto di trasmissione errato. Questo interessa i seguenti

robot:

Versione del robot Asse 4 Asse 6

IRB 140 Sì Sì

212


3 FlexPendant


Versione del robot Asse 4 Asse 6


IRB 2400L (5 kg) Sì No

IRB 6400 / 200 kg Sì No

IRB 6600 / 175 kg 2,55 m Sì No

IRB 6600 / altri Sì Sì


Memorizzazione delle impostazioni dei contagiri

Questa procedura descrive la seconda fase di aggiornamento dei contagiri, ovvero la

memorizzazione delle impostazioni dei contagiri.

Fase

Azione


Vengono visualizzate tutte le unità meccaniche collegate al sistema, insieme al

relativo stato di calibrazione.

2. Scegliere l'unità meccanica in questione.

Viene visualizzata una schermata: scegliere Contagiri.

en0400000771

3. Scegliere Aggiorna contagiri....

Viene visualizzata una finestra di dialogo che segnala come l'aggiornamento dei

contagiri potrebbe modificare le posizioni programmate del robot:

• Scegliere Sì per aggiornare i contagiri.

• Scegliere No per annullare l'aggiornamento dei contagiri.

Scegliendo Sì viene visualizzata la finestra di selezione dell’asse.

4. Selezionare l’asse di cui si desidera aggiornare il contagiri in uno dei seguenti modi:

• Selezionare la casella sulla sinistra.

• Scegliere Seleziona tutto per aggiornare tutti gli assi.

Quindi, scegliere Aggiorna.


213

3 FlexPendant


Fase

Azione

5. Viene visualizzata una finestra di dialogo in cui si avverte che non è possibile

annullare l'operazione di aggiornamento:

• Scegliere Aggiorna per procedere all'aggiornamento dei contagiri.

• Scegliere Annulla per annullare l'aggiornamento dei contagiri.

Scegliendo Aggiorna vengono aggiornati i contagiri selezionati e il segno di spunta

viene eliminato dall'elenco degli assi.

6.

-

Attenzione.

In caso di aggiornamento errato di un contagiri, il posizionamento del robot risulterà

errato, con il conseguente rischio di lesioni personali o danni.

Verificare attentamente la posizione di calibrazione dopo ogni aggiornamento.

Vedere la sezione Verifica della posizione di calibrazione.

214


3 FlexPendant

3.4.8.4. Caricamento dei dati di calibrazione mediante la FlexPendant

3.4.8.4. Caricamento dei dati di calibrazione mediante la FlexPendant

Panoramica

Questa sezione descrive come caricare i dati di calibrazione mediante la FlexPendant.

I dati di calibrazione vengono forniti su un dischetto e dovranno essere spostati su una

memoria USB o trasferiti sul controller tramite FTP.

Caricamento dei dati di calibrazione

Questa sezione descrive come caricare i dati di calibrazione.


1. Nel menu ABB, scegliere Calibrazione e selezionare

un'unità meccanica. Quindi scegliere Parametri di

calibrazione.

2. Scegliere Carica calibrazione motore....

Viene visualizzata una finestra di dialogo che segnala

come nuovi valori dell'offset di calibrazione potrebbero

cambiare le posizioni programmate del robot:


• Per annullare, scegliere No.

3. Per i sistemi su cui nonè installata l'opzione Absolute

Accuracy, i dati di calibrazione vengono normalmente

memorizzati nella scheda di misurazione seriale

(SMB).

4. Per i sistemi su cui è installata l'opzione Absolute

Accuracy, i dati di calibrazione sono normalmente

forniti su un dischetto.

5. Selezionare il file contenente i dati di calibrazione

Absolute Accuracy da caricare nel sistema e scegliere

OK.

Se viene selezionato un file contenente dati di

calibrazione non validi, viene visualizzata una finestra

di dialogo. Quindi selezionare di nuovo un file

contenente dati di calibrazione validi.

Scegliendo Sì viene

visualizzata una finestra di

selezione file.

In questo caso, aggiornare

i dati sul controller dalla

memoria SMB come

descritto nella sezione

Memoria della scheda di

misurazione seriale a

pagina 219.

In questo caso, procedere

come descritto di seguito.

Absacc.cfg per sistemi

consistema di misurazione

Absolute Accuracy.


215

3 FlexPendant

3.4.8.5. Modifica offset calibrazione motore

3.4.8.5. Modifica offset calibrazione motore

Modifica offset calibrazione motore

Questa procedura deve essere utilizzata quando non si dispone di un file specifico con i dati

di calibrazione del motore, ma solo di valori numerici. Questi valori normalmente si trovano

su un’etichetta sul retro del robot.

L'immissione dei valori di calibrazione del motore può essere eseguita in tre modi:

• Da un disco, mediante la FlexPendant, come descritto nella sezione Caricamento dei

dati di calibrazione mediante la FlexPendant a pagina 215.

• Da un disco, mediante RobotStudio Online, come descritto nella sezione Caricamento

dei dati di calibrazione nel Manuale dell’operatore - RobotStudio Online.

• Immettendo manualmente i valori, mediante la FlexPendant, come descritto nella

sezione Modifica offset calibrazione motore a pagina 216.



2. Scegliere l'unità meccanica e quindi Parametri di

calibrazione.

3. Scegliere Modifica offset calibrazione motore....

Viene visualizzata una finestra di dialogo che segnala

come l'aggiornamento dei contagiri potrebbe modificare

le posizioni programmate del robot:



Scegliendo Sì viene visualizzata una vista di selezione

file.

4. Scegliere l’asse per accedere alla modifica del relativo

offset di calibrazione del motore.

Viene aperta la casella per il valore di offset relativo

all’asse selezionato.

5. Utilizzare il tastierino numerico per immettere il valore

desiderato, quindi scegliere OK.

Dopo l’immissione dei nuovi valori di offset, viene

visualizzata una finestra di dialogo che richiede di

riavviare il sistema per utilizzare i nuovi valori.

Eseguire un riavvio a caldo se necessario.

6. Dopo il riavvio, il contenuto dei dati di calibrazione

nell’armadietto del controller e nella scheda di

misurazione seriale saranno diversi.

Aggiornamento dei dati di calibrazione.

Vedere la sezione

Memoria della scheda di

misurazione seriale a

pagina 219.

7. Aggiornamento del contagiri. Vedere la sezione

Aggiornamento dei

contagiri tramite

FlexPendant a pagina

212.

216


3 FlexPendant

3.4.8.6. Procedura di calibrazione fine sulla FlexPendant



Questa sezione descrive come utilizzare la FlexPendant per eseguire una calibrazione fine del

robot. Il metodo di montaggio del dispositivo di calibrazione su ciascun asse è descritto nelle

istruzioni per la calibrazione per l'asse.

Procedura di calibrazione fine

La procedura seguente descrive come eseguire la procedura di calibrazione fine sulla

FlexPendant.

Fase

Azione

1.

-

Avvertenza.

Non eseguire la calibrazione fine del robot senza l’attrezzatura speciale utilizzata per

la calibrazione degli assi. Ciò causerebbe una mancanza di precisione nei

movimenti del robot.


Vengono visualizzate tutte le unità meccaniche collegate al sistema, insieme al

relativo stato di calibrazione.

3. Scegliere l'unità meccanica in questione.

Viene visualizzata una schermata: scegliere Parametri di calibrazione.

en0400001127


217

3 FlexPendant


Fase

Azione

4. Scegliere Calibrazione fine....

Viene visualizzata una finestra di dialogo che chiede di utilizzare l’attrezzatura

esterna per eseguire la calibrazione. Assicurarsi che tutta l’attrezzatura di

calibrazione necessaria sia montata, come descritto nelle istruzioni di calibrazione

dell’asse da calibrare.

Viene visualizzata una finestra di dialogo che segnala come l’aggiornamento dei

contagiri potrebbe modificare le posizioni programmate del robot:



Scegliendo Sì viene visualizzata una nuova schermata.

5. Selezionare l’asse da calibrare svolgendo le seguenti operazioni:

• Selezionare la casella sulla sinistra.

6. Scegliere Calibra.

Viene visualizzata una finestra di dialogo che avvisa che la calibrazione degli assi

selezionati verrà modificata e che l'operazione non può essere annullata:

• Per procedere, scegliere Calibra.

• Per annullare, scegliere Annulla.

Scegliendo Calibra viene visualizzata brevemente una finestra di dialogo che

segnala l'avvio della procedura di calibrazione.

L'asse in questione viene calibrato e il sistema ritorna all'elenco delle unità

meccaniche disponibili.

218


3 FlexPendant

3.4.8.7. Memoria della scheda di misurazione seriale


Aggiornamento dei dati SMB

Normalmente i dati SMB vengono aggiornati automaticamente.

Se...

il controllerè nuovo o è stato sostituito con

una parte di ricambio non utilizzata...

la scheda SMB viene sostituita con una

nuova parte di ricambio non utilizzata...

il controllerè stato sostituito con una parte di

ricambio utilizzata in precedenza in un altro

sistema...

la scheda SMB è stata sostituita con una

parte di ricambio utilizzata in precedenza in

un altro sistema...

sono stati caricati nuovi dati di calibrazione

tramite RobotStudio Online o mediante la

FlexPendant e il sistema è stato riavviato...

allora...

i dati memorizzati nella scheda SMB vengono

copiati automaticamente nella memoria del

controller.

i dati memorizzati nella memoria del

controller vengono copiati automaticamente

nella memoria SMB.

i dati nella memoria del controller e nella

memoria SMB sono diversi. È necessario

aggiornare manualmente la memoria del

controller dalla memoria SMB.



aggiornare manualmente la memoria SMB

con i dati della memoria del controller.



aggiornare manualmente la memoria SMB

dalla memoria del controller.

Visualizzazione dello stato dei dati SMB

Questa sezione descrive come visualizzare lo stato dei dati nella scheda di misurazione seriale

e nel controller.

Fase

Azione

1. Nel menu ABB, scegliere Calibrazione e selezionare un'unità meccanica.

2. Scegliere Memoria SMB e quindi Mostra stato.

Vengono visualizzati i dati con il relativo stato nella memoria SMB e nel controller.

Aggiornamento di dati del controller dalla memoria SMB

Questa sezione descrive come caricare i dati dalla scheda di misurazione seriale sulcontroller.


1. Nel menu ABB, scegliere Calibrazione e

selezionare un'unità meccanica.

2. Scegliere Memoria SMB, quindi scegliere Aggiorna.

3. Scegliere il pulsante Armadietto o manipolatore

scambiato.

Viene visualizzato un avviso. Scegliere Sìper

procedere oppure No per annullare.

4. I dati vengono caricati. Scegliere Sì per confermare e

riavviare il sistema robotico.

È essenziale che i dati di

calibrazione vengano

caricati correttamente.


219

3 FlexPendant


Aggiornamento dei dati nella memoria SMB del manipolatore

Questa sezione descrive come aggiornare i dati sulla scheda di misurazione seriale

dalcontroller.


1. Nel menu ABB, scegliere Calibrazione e

selezionare un'unità meccanica.

2. Scegliere Memoria SMB, quindi scegliere Aggiorna.

3. Scegliere il pulsante Scheda SMB sostituita.

Viene visualizzato un avviso. Scegliere Sìper

procedere oppure No per annullare.

4. I dati vengono aggiornati. Scegliere Sì per

confermare e riavviare il sistema robotico.

È essenziale che i dati di

calibrazione vengano

caricati correttamente.

Eliminazione dei dati SMB

Questa sezione descrive come eliminare i dati memorizzati nella memoria SMB o nella

memoria del controller, quando si creano parti di ricambio.

Fase

Azione

1. Nel menu ABB, scegliere Calibrazione e selezionare un'unità meccanica.

2. Scegliere Memoria SMB e quindi Avanzate.

Sono disponibili le seguenti funzioni:

• Cancella memoria controller

• Cancella memoria SMB

en0400001148

220


3 FlexPendant


Fase

Azione

3. Scegliere Cancella memoria controller se il controller deve essere sostituito e

utilizzato come parte di ricambio.

Viene visualizzato un elenco dei dati SMB memorizzati nel controller. Scegliere

Cancella per eliminare la memoria per il robot selezionato. Ripetere la procedura

per tutti i robot nella memoria del controller.

4. Scegliere Cancella memoria SMB se la scheda di misurazione seriale deve essere

sostituita e utilizzata come parte di ricambio.

Viene visualizzato un elenco dei dati memorizzati nella scheda di misurazione

seriale. Scegliere Cancella per eliminare la memoria per il robot selezionato.

Ripetere la procedura per tutti i robot che utilizzano questa scheda SMB.


221

3 FlexPendant

3.4.8.8. Sistema di riferimento di base


Calibrazione del sistema di riferimento di base

Questa sezione descrive le opzioni di calibrazione del sistema di riferimento di base.

4 punti XZ

Questa sezione descrive come definire il sistema di riferimento di base mediante il metodo 4

punti XZ. Con questo metodo il sistema di riferimento di base viene spostato rispetto al

sistema di riferimento universale di una quantità specificata in tre dimensioni e su due piani.

xx0400000782

A Distanza di spostamento tra il sistema di riferimento di base e il sistema di

riferimento universale

X Asse X nel sistema di riferimento di base originale

Y Asse Y nel sistema di riferimento di base originale

Z Asse Z nel sistema di riferimento di base originale

X’ Asse X nel sistema di riferimento universale

222


3 FlexPendant


Y’ Asse Y nel sistema di riferimento universale

Z’ Asse Z nel sistema di riferimento universale



un'unità meccanica. Quindi scegliere Sistema di

riferimento di base.

2. Scegliere 4 punti XZ....

3. Scegliere ... per cambiare il punto di riferimento.

Vengono visualizzati un tastierino numerico e valori per

X, Y e Z.

4. È disponibile un file con tutti i dati della

trasformazione

SÌ: Scegliere il menu Posizioni, quindi scegliere

Carica. Quindi selezionare il file che contiene i valori.

Caricare il file.

NO: Procedere alla fase successiva.

5. Immettere lo spostamento misurato in precedenza in

ciascuna casella delle coordinate.

Al termine scegliere OK.

6. Stabilire una posizione di riferimento fissa all'interno

del range di lavoro del robot, ad esempio il puntale di

una penna fissata al banco di lavoro.

7. Scegliere Punto 1 per evidenziare la linea.

8. Azionare manualmente il robot portandolo sul punto di

riferimento fissato in precedenza.


Nella riga di stato viene visualizzato Modificato.

10. Riorientare il robot e portarlo di nuovo sul punto di

riferimento ma da un angolo diverso.

11. Scegliere Allungamento X per evidenziare la linea.

12. Azionare manualmente il robot portandolo in una

posizione in cui il punto centrale dell'utensile (TCP)

tocca un'estensione immaginaria dell'asse X.



14. Per salvare i dati di trasformazione immessi su un file,

scegliere il menu Posizioni e quindi Salva. Immettere

il nome del file e quindi scegliere OK.

15. Per eliminare tutti i dati di trasformazione immessi,

scegliere il menu Posizioni e quindi Reset tutto.

È stato così specificato di

quanto verrà spostato il

sistema di riferimento di

base dal sistema di

riferimento universale.

Procedere con le istruzioni

di seguito per specificare la

direzione del nuovo

sistema di riferimento di

base in relazione al

sistema di riferimento

universale.

Ripetere questi passi

finché non sono stati

modificati i punti 1, 2, 3 e 4.

L'asse X immaginario è

mostrato nell'illustrazione

precedente.

Ripetere questi passi per

modificare Allungamento

Z.


223

3 FlexPendant


Relativa n punti

Questa sezione descrive come definire il sistema di riferimento di base mediante il metodo

Relativa n punti. Questo metodo indica che il sistema di riferimento di base viene spostato

dal sistema di riferimento universale di una quantità specificata in un numero di punti

selezionato.



un'unità meccanica. Quindi scegliere Sistema di

riferimento di base.

2. Scegliere Relativa n punti....

3. Scegliere il menu Numero di punti per selezionare il

numero di punti da utilizzare.

4. È disponibile un file con tutti i dati della

trasformazione

SÌ: Scegliere il menu Posizioni, quindi scegliere

Carica. Quindi selezionare il file che contiene i valori.

Caricare il file.

NO: Procedere alla fase successiva.

5. Stabilire una posizione di riferimento fissa all'interno

del range di lavoro del robot, ad esempio il puntale di

una penna fissata al banco di lavoro.

6. Scegliere Punto 1 per evidenziare la linea.

7. Azionare manualmente il robot portandolo sul punto di

riferimento fissato in precedenza.



9. Riorientare il robot e portarlo di nuovo sul punto di

riferimento ma da un angolo diverso.

10. Per salvare i dati di trasformazione immessi su un file,

scegliere il menu Posizioni e quindi Salva. Immettere

il nome del file e quindi scegliere OK.

11. Per eliminare tutti i dati di trasformazione immessi,

scegliere il menu Posizioni e quindi Reset tutto.

Ripetere questi passi

finché non sono stati

modificati i punti 1, 2, 3 e 4.

224


3 FlexPendant

3.4.9.1. Pannello di controllo

3.4.9. Pannello di controllo

3.4.9.1. Pannello di controllo

Pannello di controllo

Il pannello di controllo contiene funzioni per la personalizzazione del sistema robotico e della

FlexPendant.

en0400000914

Aspetto

Configurazione

Data e ora

I/O

Lingua

TastiProg

Supervisione

Sistema

Touch Screen

Impostazioni per personalizzare la luminosità e il contrasto del display

Configurazione dei parametri di sistema.

Impostazioni per la data e l'ora del controller del robot.

Impostazioni per la configurazione dell'elenco Segnali di I/O più comuni

Impostazioni per la lingua corrente del controller del robot.

Impostazioni per i quattro tasti programmabili sulla FlexPendant.

Impostazioni per la supervisione del movimento e le impostazioni di

esecuzione.

Configurazione delle viste per il cambio di modalità operativa e il sistema

di autorizzazione degli utenti (UAS).

Impostazioni di ricalibrazione per il touch screen.


225

3 FlexPendant

3.4.9.2. Modifica di luminosità e contrasto

3.4.9.2. Modifica di luminosità e contrasto

Opzioni di aspetto

Questa sezione descrive il menu Aspetto, nel quale è possibile regolare la luminosità e il

contrasto dello schermo.

Modifica di luminosità e contrasto

Questa sezione descrive come cambiare la luminosità e il contrasto dello schermo.

Fase

Azione

1. Nel menu ABB, scegliere Pannello di controllo.

2. Scegliere Aspetto.

3. Scegliere il pulsante Piùo Meno appropriato per regolare i livelli. Scegliere

Predefinito per ritornare ai livelli predefiniti.

L'impostazione della luminosità e del contrasto cambia durante la regolazione dei

livelli in modo da fornire una visione immediata degli effetti sulla visibilità.

4. Scegliere OK per utilizzare i nuovi livelli di luminosità e contrasto.

226


3 FlexPendant

3.4.9.3. Commutazione tra l’utilizzo destro e mancino della FlexPendant


Utilizzo mancino e destro

Alla consegna la FlexPendant è impostata per l'utilizzo per mancini. L'impostazione può

essere modificata facilmente in utilizzo destro o mancino a seconda delle esigenze.

en0400000913

Commutazione tra utilizzo mancino e destro

Questa sezione descrive come passare tra FlexPendant perutilizzo destro emancino.

Fase

Azione

1. Scegliere il menu ABB, quindi Pannello di controllo.

2. Scegliere Aspetto.


227

3 FlexPendant


Fase

Azione

3. Scegliere Ruota a destra (o Ruota a sinistra se la FlexPendant è impostata per

l'utilizzo destro).

en0400000915

4. Ruotare la FlexPendant e passare all'altro braccio.

228


3 FlexPendant

3.4.9.4. Configurazione dei parametri di sistema


Informazioni sui parametri di sistema

I parametri di sistema definiscono la configurazione del sistema e vengono definiti su

ordinazione alla consegna. I parametri di sistema vengono modificati mediante la

FlexPendant o RobotStudio Online .

Tutti i parametri di sistema sono descritti nel Manuale tecnico di riferimento - Parametri di

sistema.

Visualizzazione dei parametri di sistema

Questa procedura descrive come visualizzarele configurazioni dei parametri di sistema.

Fase

Azione


2. Scegliere Configurazione.

Viene visualizzato un elenco dei tipi disponibili nell’argomento selezionato.

en0400001149

3. Scegliere Argomenti per selezionare l’argomento.

• Man-machine Communication

• Controller

• Communication

• I/O

• Motion

4. Scegliere File per salvare, caricare o aggiungere nuovi parametri da un file.

Selezionare una cartella e salvare o caricare. Procedere alla sezione Salvataggio,

caricamento delle configurazioni dei parametri di sistema a pagina 231.


229

3 FlexPendant


Fase

Azione

5. Scegliere un tipo da selezionare, quindi scegliere Mostra istanze. Per modificare i

parametri, procedere alla sezione Modifica di un’istanza a pagina 230. Per

aggiungere istanze, procedere alla sezione Aggiunta di una nuova istanza a pagina

230.

Modifica di un’istanza

Questa sezione descrive come modificare un’istanza di un tipo di parametro di sistema.

Fase

Azione

1. Nell’elenco delle istanze dei parametri di sistema, scegliere un’istanza e quindi

scegliere Modifica.

Viene visualizzata l’istanza selezionata.

en0400001151

2. Scegliere un nome di parametro o il relativo valore per modificare il valore.

Il metodo per modificare i valori dipende dal relativo tipo di dati, ad esempio, per i

valori stringa e i valori numerici viene visualizzata la tastiera software e per i valori

predefiniti vengono visualizzati menu a discesa.


Aggiunta di una nuova istanza

Questa sezione descrive come aggiungere una nuova istanza di un tipo di parametro di

sistema.

Fase

Azione

1. Nell’elenco delle istanze dei parametri di sistema, scegliere Aggiungi.

Viene visualizzata una nuova istanza con i valori predefiniti.

2. Scegliere il nome di parametro o il relativo valore per modificare il valore.

230


3 FlexPendant


Fase

Azione


Salvataggio, caricamento delle configurazioni dei parametri di sistema

Questa sezione descrive come salvare e caricare configurazioni dei parametri di sistema e

come aggiungere parametri da un file.

Fase

Azione

1. Nell’elenco dei tipi, scegliere il menu File, quindi scegliere:

• Carica parametri salvati

• Aggiungi nuovi parametri

• Aggiungi o sostituisci parametri

• Salva con nome per salvare le configurazioni dei parametri dell'argomento

selezionato.

• Salva tutti con nome per salvare tutte le configurazioni dei parametri

dell'argomento.

2. Selezionare la directory e/o il file in cui salvare o caricare i parametri.



231

3 FlexPendant

3.4.9.5. Modifica di data e ora

3.4.9.5. Modifica di data e ora

Modifica di data e ora

Questa procedura descrive come impostare l’orologio del controller.

Fase

Azione


2. Scegliere Data e ora.

Vengono visualizzate la data e l’ora correnti.

3. Scegliere il pulsante Piùo Meno appropriato per modificare la data o l’ora.

4. Scegliere OK per utilizzare le impostazioni di data e ora.

NOTA!

La data e l'ora vengono sempre visualizzate in base allo standard ISO, che è anno-mesegiorno

e ore:minuti, con l'ora nel formato 24 ore.

232


3 FlexPendant

3.4.9.6. Configurazione degli I/O più comuni

3.4.9.6. Configurazione degli I/O più comuni

Segnali di I/O più comuni

Segnali di I/O più comuni viene utilizzato nell'Editor di programma per visualizzare un

elenco dei segnali di I/O utilizzati più comunemente nel sistema robotico. Poiché vi possono

essere numerosi segnali, la disponibilità di questa selezione si può rivelare molto utile.

Il contenuto dell'elenco può essere ordinato manualmente. Per impostazione predefinita, i

segnali sono ordinati seguendo l'ordine con cui sono stati creati.

Segnali di I/O più comuni può anche essere configurato mediante i parametri di sistema

nell'argomento Man-machine Communication. Tuttavia, l'ordinamento dell'elenco può essere

eseguito solo mediante la funzione disponibile nel Pannello di controllo. Vedere la sezione

Configurazione dei parametri di sistema a pagina 229.

Configurazione degli I/O più comuni

Questa sezione descrive come configurare l'elenco Segnali di I/O più comuni.

Fase

Azione


2. Scegliere I/O.

Viene visualizzato un elenco di tutti i segnali di I/O definiti nel sistema con caselle di

controllo.

3. Scegliere i nomi dei segnali da selezionare per l'elenco Segnali di I/O più comuni.

Scegliere Tutti o Nessuno per selezionare tutti i segnali o nessun segnale.

Scegliere Nome o Tipo per ordinare in base al nome o al tipo di segnale.

4. Scegliere Anteprima per visualizzare l'elenco dei segnali e regolare il criterio di

ordinamento.

Scegliere un segnale da selezionare, quindi scegliere le frecce per spostare il

segnale verso l'alto o verso il basso nell'elenco e riorganizzare l'ordinamento.

Scegliere APPLICA per salvare il criterio di ordinamento.

Scegliere Modifica per ritornare all'elenco di tutti i segnali.

5. Scegliere APPLICA per salvare le impostazioni.


233

3 FlexPendant

3.4.9.7. Modifica della lingua

3.4.9.7. Modifica della lingua

Lingue

Questa procedura descrive come cambiare le lingue attualmente installate. La FlexPendant

supporta fino a tre lingue alla volta.

Dopo la selezione, tutti i pulsanti, i menu e le finestre di dialogo vengono visualizzati nella

lingua specificata. Istruzioni RAPID, variabili, parametri di sistema e segnali di I/O non

vengono interessati dalla modifica.

Modifica della lingua

Questa sezione descrive come cambiare la lingua nella FlexPendant.

Fase

Azione


2. Scegliere Lingua.

Viene visualizzato un elenco di tutte le lingue installate.

3. Scegliere la lingua desiderata.

4. Scegliere OK. Viene visualizzata una finestra di dialogo. Scegliere Sì per proseguire

e riavviare la FlexPendant.

La lingua corrente viene sostituita da quella selezionata. Tutti i pulsanti, i menu e le

finestre di dialogo vengono visualizzati nella nuova lingua.

234


3 FlexPendant

3.4.9.8. Tasti programmabili


Panoramica

I tasti programmabili possono essere utilizzati per dedicare funzioni specifiche ai quattro

pulsanti hardware disponibili sulla FlexPendant. Vedere Pulsanti hardware a pagina 59.

Configurazione dei tasti programmabili

Questa sezione descrive come configurare i tasti hardware programmabili.

Fase

Azione


2. Scegliere TastiProg.

en0400001154

3. Selezionare il tasto da programmare, Tasto 1-4 nell’elenco di selezione nella parte

superiore.

4. Scegliere il menu Tipo per selezionare il tipo di azione:

• Nessuno

• Input

• Output

• Sistema

5. Se è stato selezionato il Tipo Input.

• Scegliere uno degli input digitali dall'elenco.

• Scegliere il menu Consenti in auto per selezionare se la funzione è

consentita anche nella modalità operativa automatica.


235

3 FlexPendant


Fase

Azione

6. Se è stato selezionato il Tipo Output.

• Scegliere uno degli output digitali dall'elenco.

• Scegliere il menu Tasto premuto per definire come deve comportarsi il

segnale quando il tasto viene premuto.



Funzioni Tasto premuto:

• Commuta - commuta il valore del segnale da 0 a 1 o viceversa

• Imposta a 1 - imposta il segnale a 1

• Imposta a 0 - imposta il segnale a 0

• Premi/Rilascia - imposta il valore del segnale a 1 quando il tasto è premuto

(notare che un segnale invertito sarà impostato a 0)

• Impulso - il valore del segnale viene generato una volta

7. Se è stato selezionato il Tipo Sistema.

• Scegliere il menu Tasto premuto per selezionare Sposta PP in main



8. Configurare gli altri tasti come descritto nei passi precedenti da 3 a 7.

9. Scegliere OK per salvare le impostazioni dei tasti.

236


3 FlexPendant

3.4.9.9. Supervisione


Panoramica

La supervisionemovimento controlla il robot, e lo arresta se viene rilevato un attrito

meccanico superiore a 300 nei motori. L'attrito meccanico è un valore privo di unità

specifiche, con un valore massimo di 300 e un valore minimo di 0.

Descrizione delle funzioni:

• Task: seleziona il task per le impostazioni

• Supervisione percorso: viene utilizzata per prevenire danni meccanici durante

l'esecuzione del programma causati dall'urto di un ostacolo con il movimento del

robot.

• Supervisione movimento manuale: viene utilizzata per prevenire danni meccanici al

robot durante il movimento manuale.

• Impostazioni di esecuzione: viene utilizzata Esecuzione senza movimentoON per

eseguire un programma senza movimento del robot.

Modifica della supervisione del movimento e delle impostazioni di esecuzione

Questa sezione descrive come modificare la supervisione del movimento e le impostazioni di

esecuzione.


1. Nel menu ABB, scegliere Pannello di controllo e

quindi Supervisione.

en0400000970

2. Scegliere il menu Task per selezionare un task per le

impostazioni di movimento.


237

3 FlexPendant



3. Nelle impostazioni Supervisione percorso, scegliere

ON o OFF per applicare o rimuovere la supervisione

del percorso.

Scegliere il pulsante + o - per impostare la sensibilità.

La sensibilità può essere

regolata da 0 a 300.

Non impostare un valore

della sensibilità del

movimento inferiore a 80,

altrimenti il robot si arresterà

per effetto degli attriti interni.

4. Nelle impostazioni Supervisione movimento

manuale, scegliere ON o OFF per applicare o

rimuovere la supervisione del movimento manuale.

Scegliere il pulsante + o - per impostare la sensibilità.

5. Impostazioni di esecuzione può essere impostata ON

o OFF.

TIP!

TIP!

La sensibilità può essere

regolata da 0 a 300.

Non impostare un valore

della sensibilità del

movimento inferiore a 80,

altrimenti il robot si arresterà

per effetto degli attriti interni.

Impostazioni di esecuzione

è descritta nella sezione

Esecuzione senza

movimento di seguito.

Esecuzione senza movimento

L'esecuzione senza movimento è una funzione che consente di eseguire un programma

RAPID senza movimento del robot. Tutte le altre funzioni operano normalmente: durata del

ciclo corrente, I/O, calcolo della velocità della TCP e così via.

Questa funzione viene utilizzata principalmente per operazioni di debug del programma,

valutazione della durata del ciclo, ed eventualmente per misurare, ad esempio, il consumo di

collante o di vernice durante un ciclo.

Dalla FlexPendant non viene impostata alcuna esecuzione senza movimento.. La funzione

può essere impostata solo se il sistema è nello stato motori disinseriti.

Quando l'esecuzione senza movimento è attivata, può essere eseguita in:

• Modalità manuale

• Modalità manuale a velocità massima

• Modalità automatica

Le durate di ciclo verranno simulate conformemente alla modalità selezionata.

AVVERTENZA!

Dopo un riavvio l'esecuzione senza movimento viene reimpostata. Non riavviare il

programma senza verificare lo stato dell'esecuzione senza movimento. L'avvio non corretto

del programma potrebbe causare gravi lesioni o la morte, o danneggiare il robot o altre

attrezzature.

238


3 FlexPendant

3.4.9.10. Configurazione del sistema FlexPendant


Configurazioni del sistema FlexPendant

La configurazione del sistema FlexPendant viene utilizzata per controllare le viste delle

modalità operative e il sistema di autorizzazione degli utenti.

Visualizzazione al cambiamento della modalità operativa

Questa sezione descrive come configurare il sistema FlexPendant per indicare quali viste

mostrare quando viene cambiata la modalità operativa.

Questo viene utilizzato, ad esempio, quando nel passaggio alla modalità operativa automatica

si desidera che venga mostrata una vista diversa dalla finestra Produzione.

Fase

Azione

1. Nel menu ABB, scegliere Pannello di controllo, quindi scegliere Sistema.

2. Scegliere Visualizza al cambiamento della modalità operativa.

en0400001152

3. Scegliere il menu Modalità operativa per selezionare:

• Visualizza in auto

• Visualizza in Manuale

• Visualizza in Manuale a velocità massima

È possibile definire tutte e tre le modalità.

4. Scegliere Modifica per definire i nomi per la dll e l'istanza da creare.

La dll può contenere varie istanze.



239

3 FlexPendant


Visibilità delle funzioni protette del sistema di autorizzazione utenti

Questa sezione descrive come cambiare la visibilità delle funzioni protette del sistema di

autorizzazione degli utenti(UAS). Le funzioni protette possono essere nascoste o visualizzate

ma non accessibili. Tutte le altre operazioni di amministrazione del sistema di autorizzazione

degli utenti vengono svolte mediante RobotStudio Online .

Fase

Azione

1. Nel menu ABB, scegliere Pannello di controllo, quindi scegliere Sistema.

2. Scegliere Visibilità delle funzioni protette del Sistema di autorizzazione utenti.

en0400001153

3. Scegliere il livello di visibilità per le funzioni protette del sistema di autorizzazione

degli utenti:

• Nascondi funzioni non accessibili

• Visualizza messaggio quando si accede a funzioni protette.


240


3 FlexPendant

3.4.9.11. Touch Screen

3.4.9.11. Touch Screen

Ricalibrazione

Questa sezione descrive comericalibrare il touch screen.

en0400000974



2. Scegliere Touch Screen.

3. Scegliere Ricalibra.

Lo schermo verrà disattivato per alcuni secondi.

Sullo schermo verrà visualizzata una serie di croci,

una alla volta.

4. Scegliere il centro di ciascuna croce con un oggetto

appuntito.

5. La ricalibrazione è completata.

Caution

Non utilizzare oggetti

taglienti in quanto si

potrebbe danneggiare la

superficie dello schermo.


241

3 FlexPendant

3.4.10.1. Apertura e chiusura del registro eventi

3.4.10. Registro eventi

3.4.10.1. Apertura e chiusura del registro eventi

Panoramica

Procedura

Aprire il registro eventi per:

• visualizzare tutte le voci presenti.

• esaminare in dettaglio voci specifiche.

• gestire le voci del registro, ad esempio salvandole o eliminandole.

Questa sezione descrive come aprire il registro eventi.


1. Scegliere la barra di stato.

Viene visualizzata la finestra di stato.

2. Scegliere Registro eventi.

Viene visualizzato il registro eventi.

3. Se il contenuto del registro è maggiore di quello che

può essere visualizzato in una singola schermata, è

possibile farlo scorrere e/o eseguirne lo zoom.

4. Scegliere una voce di registro per visualizzare il

messaggio dell'evento.

5. Scegliere di nuovo la barra di stato per chiudere il

registro.

La procedura è descritta

nella sezione Scorrimento e

zoom a pagina 74.

La procedura è descritta

nella sezione

Visualizzazione di un

messaggio a pagina 244.

242


3 FlexPendant

3.4.10.2. Utilizzo dei registri

3.4.10.2. Utilizzo dei registri

Azioni disponibili

La tabella di seguito riassume brevemente tutte le azioni che è possibile eseguire con i registri

degli eventi.

xx0300000447

Azioni

Descrizioni

È possibile aprire il registro.

È possibile visualizzare un messaggio

specifico.

Se il contenuto del registro è maggiore di

quello che può essere visualizzato in una

singola schermata, è possibile farlo

scorrere e/o eseguirne lo zoom.

È possibile eliminare il registro.

È possibile salvare il registro.

È possibile chiudere il registro.

La procedura è descritta nella sezione Apertura e

chiusura del registro eventi a pagina 242.


Visualizzazione di un messaggio a pagina 244.


Scorrimento e zoom a pagina 74.


Eliminazione delle voci del registro a pagina 245.


Salvataggio delle voci del registro a pagina 246.

La procedura è descritta nella sezione Apertura e

chiusura del registro eventi a pagina 242.

Informazioni correlate sui registri

I messaggi del registro eventi e ulteriori informazioni sul registro eventi sono descritti in

Manuale per la risoluzione dei problemi - IRC5.


243

3 FlexPendant

3.4.10.3. Visualizzazione di un messaggio

3.4.10.3. Visualizzazione di un messaggio

Procedure

Ciascuna voce è accompagnata da un messaggio che descrive in dettaglio l'evento e spesso

contiene indicazioni su come risolvere il problema.

en0300000454

A Numero dell’evento. Tutti gli eventi di errore sono elencati in base a tale numero.

B Titolo dell'evento. Spiega brevemente ciò che è accaduto.

C Indicatore dell'ora dell'evento. Specifica il momento esatto in cui si è verificato l'evento.

D Descrizione. Una breve descrizione dell'evento. Ha la funzione di facilitare la

comprensione delle cause e delle implicazioni dell'evento.

E Conseguenze. Una breve descrizione di qualsiasi conseguenza per il sistema, passaggio

a un'altra modalità operativa, arresto di emergenza, causato dall'evento. Ha la funzione

di facilitare la comprensione delle cause e delle implicazioni dell'evento.

F Probabili cause. Un elenco delle probabili cause, elencate in ordine di probabilità.

G Azioni consigliate. Un elenco delle azioni correttive consigliate, basate sulle "Probabili

cause" specificate in precedenza. Queste possono variare da "Sostituire xx..." a

"Eseguire il programma di verifica xx...", ovvero azioni volte a isolare il problema come

anche a risolverlo.

H Pulsante Conferma o OK.

Fase Azione

1. Scegliere una voce di registro per visualizzare il relativo messaggio.

2. Scegliere Successivo per visualizzare il messaggio successivo nell'elenco.

3. Scegliere Precedente per visualizzare il messaggio precedente nell'elenco.

4. Scegliere Chiudi per chiudere il messaggio.

244


3 FlexPendant

3.4.10.4. Eliminazione delle voci del registro

3.4.10.4. Eliminazione delle voci del registro

Perché eliminare le voci del registro

Il contenuto dei registri può essere eliminato per aumentare lo spazio disponibile. Spesso

l'eliminazione delle voci del registro è un buon metodo per ricostruire i guasti in quanto è

possibile rimuovere le voci più vecchie e non significative che non sono correlate al problema

da risolvere.

Eliminazione di tutte le voci del registro

Fase

Azione

1. Scegliere la barra di stato, quindi la scheda Registro eventi per aprire il registro

eventi.

2. Nel menu Visualizza, scegliere Comune.



4. Scegliere OK per eliminare o Annulla per conservare intatto il registro.

Eliminazione delle voci del registro relative a una specifica categoria

Fase

Azione


eventi.

2. Nel menu Visualizza, scegliere la categoria desiderata.



4. Scegliere OK per eliminare o Annulla per conservare intatto il registro.


245

3 FlexPendant

3.4.10.5. Salvataggio delle voci del registro

3.4.10.5. Salvataggio delle voci del registro

Perché salvare le voci del registro

È consigliabile salvare le voci del registro quando:

• è necessario cancellare il registro ma si desidera conservare le voci correnti per

visualizzarle in seguito.

• si desidera inviare le voci del registro al supporto per risolvere un problema.

• si desidera conservare le voci del registro per riferimento futuro.

NOTA!

Il registro può conservare fino a 20 voci per categoria e fino a 1000 voci nell'elenco degli

eventi. Quando il buffer è pieno le voci più vecchie vengono sovrascritte.

Non è disponibile alcun metodo per recuperare le voci del registro perdute in tal modo.

Salvataggio di tutte le voci del registro

Questa sezione descrive come salvare tutte le voci del registro.

Fase

Azione


eventi.

2. Nel menu Visualizza, scegliere Tutti.

3. Scegliere Salva con nome.


4. Se si desidera salvare il registro in un’altra cartella, individuare e aprire quella

desiderata.

5. Nella casella Nome file, digitare un nome per il file.

6. Scegliere Salva.

Salvataggio delle voci del registro relative a una specifica categoria

Questa sezione descrive come salvare le voci del registro di una specifica categoria.

Fase

Azione


eventi.

2. Nel menu Visualizza, scegliere la categoria desiderata.

3. Scegliere Salva con nome.


4. Se si desidera salvare il file delle voci in un’altra cartella, individuare e aprire quella

desiderata.

5. Nella casella Nome file, digitare un nome per il file.

6. Scegliere Salva.

246


3 FlexPendant

3.4.11.1. Blocco dello schermo

3.4.11. Blocca schermo


Panoramica

Lo schermo della FlexPendant può essere bloccato per impedire interferenze accidentali, ad

esempio durante la pulizia. La procedura di pulizia dello schermo e le indicazioni su quando

eseguirla sono descritte nel manuale del prodotto.

Blocco dello schermo

Questa sezione descrive come bloccare il touch screen della FlexPendant.

Fase

Azione

1. Nel menu ABB, scegliere Blocca schermo.

Viene presentata la seguente schermata:

en0400000657


247

3 FlexPendant


Fase

Azione

2. Scegliere Blocca.

Viene presentata la seguente schermata:

en0400000658

3. Scegliendo i due pulsanti nella sequenza corretta specificata sarà possibile

sbloccare lo schermo.

248


3 FlexPendant

3.4.12.1. Finestra Operatore

3.4.12. Finestra Operatore

3.4.12.1. Finestra Operatore


La finestra Operatore visualizza messaggidel programma.

La finestra Operatore viene aperta dal menu ABB o scegliendo la barra di stato e selezionando

Finestra Operatore. L’illustrazione mostra un esempio della finestra Operatore.

en0400000975

Cancella

Non mostrare TPWrite

Cancella tutti i messaggi

Nasconde tutti i messaggi TPWrite

I messaggi TPWrite vengono scritti dall'autore del programma in RAPID. In alcuni casi può

essere utile nascondere tutti i messaggi TPWrite.


249

3 FlexPendant

3.4.13.1. Informazioni di sistema

3.4.13. Informazioni di sistema

3.4.13.1. Informazioni di sistema

Informazioni di sistema

La vista Informazioni di sistema è disponibile nel menu ABB.

Informazioni di sistema consente di visualizzare informazioni su tutte le impostazioni, le

proprietà e la versione del programma.

Illustrazione della vista Informazioni di sistema

Questa sezione descrive la vista Informazioni di sistema.

en0400000968

Proprietà controller

Proprietà di sistema

Connessioni di rete visualizza informazioni sulla porta di servizio e

sulla LAN. Sistemi installati visualizza informazioni sui sistemi.

Modulo di comando visualizza la versione e le opzioni di

RobotWare. Modulo di azionamento visualizza le opzioni del

modulo di azionamento. Opzioni aggiuntive visualizza altre opzioni

aggiuntive.

250


3 FlexPendant

3.4.14.1. Panoramica del riavvio

3.4.14. Riavvia

3.4.14.1. Panoramica del riavvio

Quando è necessario riavviare un controller in funzione

I sistemi robotici di ABB sono progettati per operare senza controllo diretto per lunghi

periodi. Non è necessario riavviare periodicamente i sistemi in funzione.

Riavviare il sistema robotico quando:

• è stato installato nuovo hardware.

• i file di configurazione del sistema robotico sono stati cambiati.

• è stato aggiunto un nuovo sistema che deve essere utilizzato.

• si è verificato un guasto al sistema (SYSFAIL).

Tipi di riavvio

Situazione:

Tipo di

riavvio:

Vedere la sezione:

Si desidera riavviare e utilizzare il sistema

corrente. Tutti i programmi e le configurazioni

verranno salvati.

Si desidera riavviare e selezionare un altro

sistema. All'avvio verrà eseguita la Boot

Application.

Si desidera passare a un altro sistema installato

o installare un nuovo sistema e, allo stesso

tempo, rimuovere quello corrente dal controller.

Avvertenza. Questa operazione non può

essere annullata. Il sistema e il package di

sistema RobotWare verranno eliminati.

Si desidera eliminare tutti i programmi RAPID

caricati dall’utente.

Avvertenza. Questa operazione non può

essere annullata.

Si desidera ritornare alle impostazioni di

sistema predefinite.

Avvertenza. Questa operazione rimuoverà tutti

i programmi e le configurazioni definite

dall'utente dalla memoria e riavvierà con le

impostazioni di fabbrica predefinite.

Si desidera riavviare il sistema corrente

utilizzando i dati di sistema relativi all’arresto

riuscito più recente.

Si desidera arrestare e salvare il sistema

corrente e arrestare il computer principale.

W-start (riavvio

a caldo)

X-start (riavvio

Xtra)

C-start (riavvio a

freddo)

P-start

I-start (riavvio di

installazione)

Riavvio e utilizzo del

sistema corrente (avvio

a caldo) a pagina 256.

Riavvio e selezione di un

altro sistema (X-start) a

pagina 257.

Riavvio ed eliminazione

del sistema corrente (Cstart)

a pagina 258.

Riavvio ed eliminazione

di programmi e moduli

(P-start) a pagina 259.

Riavvio e ritorno alle

impostazioni predefinite

(I-start) a pagina 260.

B-start

Riavvio dai dati di

sistema memorizzati in

precedenza (B-start) a

pagina 261.

Arresto Arresto a pagina 50.


Ulteriori informazioni sulle differenti procedure di riavvio sono descritte anche nel Manuale

per la risoluzione dei problemi - IRC5.


251

3 FlexPendant

3.4.14.2. Utilizzo di Boot Application



Boot Application è un programma di base utilizzato per avviare il sistema quando non è

installato RobotWare.

Funzione del programma

L'applicazione è già installata nel controller alla consegna e può essere utilizzata per:

• installare sistemi

• impostare o verificare le impostazioni di rete

• selezionare un sistema o passare da un sistema all'altro dalla memoria di massa

• caricare il sistema da unità di memoria USB o connessioni di rete

La figura illustra la schermata principale di Boot Application, con i tre pulsanti principali. Di

seguito sono descritte le funzioni disponibili mediante ciascun pulsante.

en0400000894

Installazione del sistema

Questa procedura può richiede del tempo.


1. Per avviare Boot Application, eseguire

un X-start.

2. In Boot Application, scegliere Install

system (Installa sistema).

Viene visualizzata una finestra di

dialogo in cui si richiede di collegare

una memoria USB.

L'esecuzione di un X-start è descritta nella

sezione Riavvio e selezione di un altro

sistema (X-start) a pagina 257.

252


3 FlexPendant



3. Collegare una memoria USB

contenente un sistema alla porta USB

del computer.

4. Per procedere, scegliere Continue

(Continua).

Per interrompere, scegliere Cancel

(Annulla).

Il sistema viene letto dalla memoria

USB e viene visualizzata una finestra di

dialogo che indica di riavviare.


6. Scegliere Restart Controller (Riavvia

controller).


dialogo.

7. Scegliere di nuovo OK.

8. Scegliere Select Systeme selezionare

il sistema installato in precedenza dalla

memoria USB.

9. Scegliere Close (Chiudi).


dialogo.


11. Scegliere Riavvia controller per

riavviare il controller utilizzando il

sistema installato dalla memoria USB.


dialogo.


Il caricamento di un sistema nella memoria

USB è descritto nella sezione Creazione di

supporti di avvio.

La porta USB del computer è illustrata nella

sezione Collegamento di una memoria

USB al computer.

A questo punto è possibile scollegare la

memoria USB.

Vedere la sezione Selezione del sistema a

pagina 254.

Vedere la sezione Selezione del sistema a

pagina 254.


253

3 FlexPendant


Impostazioni


1. Per avviare Boot Application, eseguire un X-start. L'esecuzione di un X-start è




pagina 257.

2. In Boot Application, scegliere Settings

(Impostazioni).

Viene visualizzata una schermata:

en0400000902

3. Scegliere le impostazioni adeguate:

• Use no IP address (Nessun indirizzo IP)

• Obtain IP address automatically (Ottieni

automaticamente un indirizzo IP)

• Use the following IP settings (Utilizza le

impostazioni IP seguenti)

Utilizzare il tastierino numerico per immettere i valori

desiderati.

4. Scegliere Service PC information (Informazioni PC

di servizio) per visualizzare le impostazioni di rete da

utilizzare per il collegamento di un PC di servizio alla

porta servizio del controller.

5. Scegliere FlexPendant per visualizzare le versioni

del software di FlexPendant.

Scegliere Advanced (Avanzate) per visualizzare la

versione del bootloader.

La scelta delle impostazioni

è descritta nella sezione

Impostazione del

collegamento di rete a

pagina 286.

Selezione del sistema






pagina 257.

254


3 FlexPendant



2. In Boot Application, scegliere Select System

(Seleziona sistema).

Viene visualizzata una finestra di dialogo contenente

i sistemi installati disponibili.

3. Scegliere il sistema desiderato, quindi scegliere

Select (Seleziona).

Il sistema selezionato viene visualizzato nella casella

Selected System (Sistema selezionato).

4. Scegliere Close (Chiudi).

Viene visualizzata una finestra di dialogo con una

richiesta di eseguire un riavvio per utilizzare il sistema

selezionato.

Riavvio del controller






pagina 257.

2. In Boot Application, scegliere Restart System

(Riavvia sistema).

Viene visualizzata una finestra di dialogo che

specifica il sistema selezionato.

3. Scegliere OK per riavviare utilizzando il sistema

selezionato, oppure Cancel (Annulla) per annullare

l'operazione.


255

3 FlexPendant

3.4.14.3. Riavvio e utilizzo del sistema corrente (avvio a caldo)

3.4.14.3. Riavvio e utilizzo del sistema corrente (avvio a caldo)

Che cosa accade al sistema corrente

Il sistema corrente verrà arrestato.

Tutti i parametri e i programmi di sistema verranno salvati su un file immagine.

Durante il processo di riavvio lo stato del sistema verrà ripreso dal punto di interruzione. I

task statici e semistatici verranno avviati. I programmi possono essere avviati dal punto in cui

erano stati arrestati.

Il riavvio in questo modo attiverà tutte le modifiche di configurazione immesse mediante

RobotStudio Online .

Riavvio e utilizzo del sistema corrente

Questa sezione descrive come riavviare e utilizzare il sistema corrente.


1. Nel menu ABB, scegliere Riavvia.

Viene visualizzata la finestra di dialogo di riavvio.

2. Scegliere Avvio a caldo per riavviare il controller

utilizzando il sistema corrente.

Per selezionare un altro tipo

di avvio, scegliere

Avanzato. Informazioni

dettagliate sugli avvii

avanzati sono fornite in

Panoramica del riavvio a

pagina 251.

256


3 FlexPendant

3.4.14.4. Riavvio e selezione di un altro sistema (X-start)

3.4.14.4. Riavvio e selezione di un altro sistema (X-start)



Tutti i parametri e i programmi del sistema verranno salvati su un file immagine, in modo che

lo stato del sistema possa essere ripreso dallo stesso punto in seguito.

Riavvio e selezione di un altro sistema

Questa sezione descrive come riavviare e selezionare un altro sistema


1. Assicurarsi che l’armadietto del controller sia acceso.



3. Scegliere Avanzato... per selezionare il metodo di

riavvio.

Viene visualizzata la finestra di dialogo di selezione

del metodo di riavvio.

4. Scegliere X-start, quindi scegliere OK.

Viene visualizzata una finestra di dialogo che chiede

conferma del riavvio.

5. Scegliere X-Startper riavviare il controller.

Il controller viene riavviato. Dopo la procedura

iniziale, viene avviata Boot Application.

6. Utilizzare Boot Application per selezionare il sistema. L’utilizzo di Boot Application

è descritto in Utilizzo di Boot

Application a pagina 252.

7. Scegliere Chiudi, quindi OK per ritornare a Boot

Application.

8. Scegliere Riavvia per riavviare il controller

utilizzando il sistema selezionato.


257

3 FlexPendant

3.4.14.5. Riavvio ed eliminazione del sistema corrente (C-start)

3.4.14.5. Riavvio ed eliminazione del sistema corrente (C-start)



Tutto il contenuto, i backup e i programmi presenti nella directory di sistema verranno

eliminati. Questo significa che sarà impossibile riprendere lo stato di questo sistema. È

necessario installare un nuovo sistema mediante RobotStudio Online .

Riavvio ed eliminazione del sistema corrente

Questa sezione descrive come riavviare ed eliminare il sistema corrente.




2. Scegliere Avanzato... per selezionare il metodo di

riavvio.

Viene visualizzata la finestra di dialogo di selezione

del metodo di riavvio.

3. Scegliere C-start, quindi scegliere OK.



4. Scegliere C-start per riavviare il controller.



5. Eseguire una delle seguenti procedure:

• Selezionare un sistema già installato e

riavviare.

• Installare un altro sistema da

RobotStudio Online o da una memoria USB.

Il riavvio e la selezione di un

altro sistema sono descritte

nella sezione Riavvio e

selezione di un altro sistema

(X-start) a pagina 257.

RobotStudio Online è descritto

nel Manuale dell’operatore -

RobotStudio Online

258


3 FlexPendant

3.4.14.6. Riavvio ed eliminazione di programmi e moduli (P-start)

3.4.14.6. Riavvio ed eliminazione di programmi e moduli (P-start)


Dopo il riavvio lo stato del sistema verrà ripreso dallo stesso punto a eccezione dei programmi

e dei moduli caricati manualmente. I task statici e semistatici vengono avviati dall'inizio, non

dal punto in cui si trovavano all'arresto del sistema.

I moduli verranno installati e caricati in base alla configurazione stabilita. I parametri di

sistema non verranno interessati.

Riavvio ed eliminazione di programmi e moduli

Questa sezione descrive come riavviare ed eliminare i programmi e i moduli caricati

dall'utente.

Fase

Azione



2. Scegliere Avanzato... per selezionare il metodo di riavvio.

Viene visualizzata la finestra di dialogo di selezione del metodo di riavvio.

3. Scegliere P-start, quindi scegliere OK.

Viene visualizzata una finestra di dialogo che chiede conferma del riavvio.

4. Scegliere P-start per riavviare il controller.

Il controller viene riavviato utilizzando il sistema corrente. Dopo la procedura di

riavvio non vi sono programmi o moduli aperti.


259

3 FlexPendant

3.4.14.7. Riavvio e ritorno alle impostazioni predefinite (I-start)

3.4.14.7. Riavvio e ritorno alle impostazioni predefinite (I-start)


Dopo il riavvio, lo stato del sistema verrà ripreso dallo stesso punto ma qualsiasi modifica

apportata ai parametri di sistema e altre impostazioni andranno perdute. Parametri di sistema

e altre impostazioni saranno invece letti dal sistema installato originariamente alla consegna.

Ad esempio, questo riporta il sistema nella condizione di fabbrica originale.

Riavvio e ritorno alle impostazioni predefinite

Questa sezione descrive come riavviare e ritornare alle impostazioni predefinite.

Fase

Azione





3. Scegliere I-start, quindi scegliere OK.

Viene visualizzata una finestra di dialogo che chiede conferma del riavvio.

4. Scegliere I-start per riavviare il controller.

Il controller viene riavviato utilizzando il sistema corrente. Le modifiche ai parametri

di sistema e altre impostazioni vengono perduti.

260


3 FlexPendant

3.4.14.8. Riavvio dai dati di sistema memorizzati in precedenza (B-start)

3.4.14.8. Riavvio dai dati di sistema memorizzati in precedenza (B-start)


Il sistema corrente è in modalità guasto di sistema in quanto la sessione precedente è stata

arrestata senza il salvataggio corretto del file immagine. Tutte le modifiche apportate al

sistema prima dell'arresto sono state perdute. Di conseguenza, il sistema deve essere riavviato

a partire dall'ultimo arresto riuscito correttamente o caricando un altro sistema.

Notare che tutte le modifiche apportate ai dati del sistema nella sessione precedente sono state

perdute.

Riavvio dai dati di sistema memorizzati in precedenza

Questa sezione descrive come riavviare da un file immagine memorizzato in precedenza.

Fase

Azione





3. Scegliere B-start, quindi scegliere OK.

4. Scegliere B-start per riavviare il controller.

Il controller viene riavviato utilizzando i dati di sistema dell’ultimo arresto riuscito

correttamente.


261

3 FlexPendant

3.4.14.9. Reflash del firmware e della FlexPendant


Panoramica del reflash

Dopo avere sostituito le unità hardware, come il computer degli assi, i bus e così via, o avere

installato versioni più recenti di RobotWare, il sistema tenterà automaticamente il reflash

dell'unità per mantenere la compatibilità hardware/software.

Il reflash è il caricamento del firmware appropriato (software specifico dell'hardware) su

un'unità specifica che esegue tale software durante il funzionamento.

Se nel controller è stato aggiornato RobotWare, allora al collegamento verrà eseguito il

reflash della FlexPendant, ovvero verrà aggiornata alla nuova versione.

Notare che l'esecuzione di tali sostituzioni o aggiornamenti potrebbe richiedere l'esecuzione

di versioni di firmware non disponibili. Per evitare di mettere a repentaglio il funzionamento

del sistema, ABB consiglia di utilizzare le stesse versioni precedenti, a meno che queste non

siano disponibili.

Le unità che utilizzano attualmente la funzione di reflash sono:

• Scheda contattori

• Unità di azionamento

• FlexPendant

• Master Profibus

• Computer assi

• Scheda pannello

Reflash

Il processo di reflash automatico, descritto di seguito, non deve subire interferenze durante

l'esecuzione quali lo spegnimento del controller.

Fase Evento Nota

1. Quando viene riavviato, il sistema verifica le

versioni del firmware utilizzato confrontandole con

quelle dell’hardware.

2. Se le versioni dell’hardware e del firmware non

corrispondono, il sistema si riavvia

automaticamente passando a una specifica

modalità di aggiornamento.

3. È stata trovata una versione del firmware

appropriata

In caso affermativo, si proseguirà con il reflash.

In caso negativo, il sistema si fermerà. Proseguire

come descritto nella sezione Reflash del firmware

non riuscito nel Manuale per la risoluzione dei

problemi - IRC5.

4. Dopo avere eseguito correttamente un reflash, il

sistema viene riavviato.

Durante la modalità di

aggiornamento, viene eseguito

un tentativo di scaricare il

firmware appropriato

sull'hardware mentre sulla

FlexPendant viene visualizzato

molto brevemente un

messaggio.

In entrambi i casi, un

messaggio viene visualizzato

molto brevemente sulla

FlexPendant e memorizzato

nel registro eventi.

Il reflash può richiedere da

pochi secondi ad alcuni minuti,

a seconda dell'hardware.

262


3 FlexPendant


Fase Evento Nota

5. Viene eseguita un’altra verifica alla ricerca di

eventuali altre incongruenze tra hardware e

firmware.

6. Sono state trovate ulteriori incongruenze

In caso affermativo, il processo viene ripetuto

finché non ne vengono più trovate.

In caso negativo, il processo è completato.


263

3 FlexPendant

3.4.15.1. Disconnessione e accesso

3.4.15. Disconnessione e accesso


Procedura di disconnessione

La procedura descrive comedisconnettersi dal sistema.

Fase

Azione

1. Scegliere Disconnetti nel menu ABB.

2. Alla richiesta di conferma scegliere Sì.

Procedura di accesso

Questa procedura descrive come accedere al sistema di autorizzazione degli utenti (UAS).

Dopo la disconnessione, viene visualizzata automaticamente la finestra Accesso.

en0400000947


1. Scegliere il menu Utente per scegliere l’utente.

Se si seleziona Default User, la password non è

necessaria, proseguire al passo 3.

2. Scegliere ABC... per visualizzare la tastiera software.

Dopo avere immesso la password scegliere OK.

3. Scegliere Accesso.

Se l'utente scelto è provvisto

di una password è

necessario utilizzare la

tastiera software per

immetterla.

264


3 FlexPendant


Gestione degli utenti e dei livelli di autorizzazione

Ulteriori informazioni sull’aggiunta di utenti o sull’impostazione delle autorizzazioni sono

disponibili nel Manuale dell’operatore - RobotStudio Online.

La modifica delle viste o delle funzioni che sono nascoste a determinati utenti è descritta in

Configurazione del sistema FlexPendant a pagina 239.


265

3 FlexPendant

3.5.1. Barra di stato

3.5 Barra di stato

3.5.1. Barra di stato

Illustrazione della barra di stato

La barra di stato visualizza informazioni sullo stato corrente, quali la modalità operativa, il

sistema e l'unità meccanica attiva.

en0300000490

Componente

A

B

C

D

E

F

Nome



Sistema attivo

Stato controller

Stato programma

Unità meccaniche. L'unità attiva è contrassegnata con un bordo. Le unità

attive sono visualizzate a colori, mentre quelle inattive sono grigie.

Ulteriori informazioni

Tutte le funzioni disponibili sotto il pulsante Barra di stato sono identiche a quelle presenti

sotto i pulsanti Registro eventi a pagina 242 e Finestra Operatore a pagina 249,

rispettivamente.

266


3 FlexPendant

3.5.2. Visualizzazione di messaggi dai programmi RAPID

3.5.2. Visualizzazione di messaggi dai programmi RAPID

Panoramica

È possibile creare messaggi che verranno visualizzati durante l'esecuzione del programma.

Per informazioni sull'utilizzo di tali messaggi consultare la documentazione dello specifico

processo o programma.

Visualizzazione di messaggi dai programmi RAPID

Questa procedura descrive come visualizzare i messaggi dei programmi RAPID.

Fase

Azione

1. Scegliere la barra di stato.

Viene visualizzata la finestra di stato.

2. Scegliere Finestra Operatore per visualizzare i messaggi generati dai programmi

RAPID.

Se non sono stati aggiunti messaggi dopo l'ultima cancellazione, l'elenco è vuoto.

Scorrimento di un elenco lungo

Se il contenuto dell'elenco è superiore all'altezza di una schermata, è possibile farlo scorrere

come descritto in Scorrimento e zoom a pagina 74.

Cancellazione dell’elenco dei messaggi

Scegliere Cancella per eliminare tutti i messaggi nell'elenco.


267

3 FlexPendant

3.5.3. Visualizzazione dell'attività corrente del sistema

3.5.3. Visualizzazione dell'attività corrente del sistema

Come verificare che il programma è in esecuzione

Se un programma è caricato ma non in esecuzione, nella barra di stato viene visualizzato il

testo "Programma arrestato". Quando il programma viene avviato il testo cambia in

"Esecuzione del programma".

Vedere Illustrazione della barra di stato a pagina 266.

268


3 FlexPendant

3.6.1. Menu di impostazione rapida

3.6 Menu di impostazione rapida



Il menu di impostazione rapida fornisce un metodo rapido per modificare le proprietà di

movimento manuale senza ricorrere alla vista Movimento manuale.

Ciascuna voce del menu utilizza un simbolo per visualizzare il valore o l'impostazione della

proprietà di movimento manuale selezionata. Scegliere il pulsante di impostazione rapida per

visualizzare i valori di proprietà disponibili.

Illustrazione del menu di impostazione rapida

Questa sezione descrive i pulsanti nel menu di impostazione rapida.

Dopo avere selezionato la funzione appropriata, le modifiche possono essere inserite

direttamente dal menu di impostazione rapida o attraverso il pulsante Movimento manuale

nel menu ABB.

en0300000471

Pulsanti nel menu di impostazione rapida

Componente Descrizione

A

B

C

Pulsante del menu di impostazione rapida.

Unità meccanica, descritto nella sezione Menu di impostazione rapida,

Unità meccanica a pagina 271.

Incremento, descritto nella sezione Menu di impostazione rapida,

Incremento a pagina 274.


269

3 FlexPendant


Componente

D

E

F

Descrizione

Modalità di esecuzione, descritto nella sezione Menu di impostazione

rapida, Modalità di esecuzione a pagina 275.

Modalità passo, descritto nella sezione Menu di impostazione rapida,

Modalità passo a pagina 277.

Modalità velocità, descritto nella sezione Menu di impostazione rapida,

Modalità velocità a pagina 279.

270


3 FlexPendant

3.6.2.1. Menu di impostazione rapida, Unità meccanica

3.6.2. Menu di impostazione rapida, Unità meccanica


Pulsante Unità meccanica

Fase

Azione

1. Nel menu di impostazione rapida, scegliere Unità meccanica e selezionare

un'unità meccanica.

en0300000539

Vengono visualizzati i seguenti pulsanti:

• A: Pulsante del menu Unità meccanica

• B: Unità meccanica, è evidenziata un'unità meccanica

• C: Impostazioni della modalità di movimento

• D: Impostazioni dell'utensile

• E: Impostazioni dell'oggetto di lavoro

• F: Impostazioni del sistema di coordinate

Ciascun pulsante è descritto nei passi seguenti.


271

3 FlexPendant


Fase

Azione

2. Se si desidera visualizzare e modificare qualsiasi funzionalità della modalità di

movimento, scegliere il pulsante Impostazioni della modalità di movimento.

en0300000540


• A: Modalità di movimento degli assi 1-3

• B: Modalità di movimento degli assi 4-6

• C: Modalità di movimento lineare

• D: Modalità di movimento riorientamento

• E: Chiudi impostazioni della modalità di movimento

3. Se si desidera visualizzare e modificare gli utensili disponibili, scegliere il pulsante

Impostazioni dell'utensile.

en0400000988

Viene visualizzato un elenco degli utensili definiti a disposizione. Scegliere quello da

utilizzare.

272


3 FlexPendant


Fase

Azione

4. Se si desidera visualizzare e modificare gli oggetti di lavoro disponibili, scegliere il

pulsante Impostazioni dell’oggetto di lavoro.

en0400000989

Viene visualizzato un elenco degli oggetti di lavoro definiti a disposizione. Scegliere

quello da utilizzare.

5. Se si desidera visualizzare e modificare qualsiasi funzionalità del sistema di

coordinate, scegliere il pulsante Impostazioni del sistema di coordinate.

en0300000541


• A: Sistema di coordinate universali

• B: Sistema di coordinate di base

• C: Sistema di coordinate utensile

• D: Sistema di coordinate dell'oggetto di lavoro

• E: Chiudi finestra impostazioni del sistema di coordinate


273

3 FlexPendant

3.6.3.1. Menu di impostazione rapida, Incremento

3.6.3. Menu di impostazione rapida, Incremento

3.6.3.1. Menu di impostazione rapida, Incremento

Incremento

Tutte le funzioni disponibili sotto questo pulsante sono accessibili anche dal menu

Movimento manuale.

Fase

Azione

1. Se si desidera visualizzare e modificare qualsiasi funzionalità di incremento,

scegliere il pulsante Incremento.

en0300000542


• A: Nessun incremento

• B: Incrementi di movimento piccoli

• C: Incrementi di movimento medi

• D: Incrementi di movimento grandi

• E: Incrementi di movimento da definire.

274


3 FlexPendant

3.6.4.1. Menu di impostazione rapida, Modalità di esecuzione

3.6.4. Menu di impostazione rapida, Modalità di esecuzione


Modalità di esecuzione

L'impostazione della modalità di esecuzione definisce se il programma deve essere eseguito

una volta e quindi interrotto o eseguito in modo continuo.

Nel menu Modalità di esecuzione, è anche possibile selezionare quali task devono essere

attivi o disattivati se è installata l'opzione Multitasking. La selezione del task è anche

disponibile nel menu di impostazione rapida, Modalità passo.

Selezione della modalità di esecuzione

Questa sezione descrive come selezionare la modalità di esecuzione mediante il menu di


Fase

Azione

1. Se si desidera visualizzare e modificare qualsiasi funzionalità della modalità di

esecuzione, scegliere il pulsante Modalità di esecuzione.

en0300000472


• A: Esecuzione ciclo singolo

• B: Esecuzione continua

• C: Pulsante Mostra task


275

3 FlexPendant


Fase

Azione

2. Se si desidera visualizzare e modificare a quale task si applica l’impostazione,

scegliere il pulsante Mostra task. Per selezionare i task è necessario essere in

modalità manuale.

en0400000992


• A: Un elenco di tutti i task disponibili. Toccare per selezionare o

deselezionare i task che devono essere attivi.

• B: Nascondi task nasconderà l'elenco dei task.

276


3 FlexPendant

3.6.5.1. Menu di impostazione rapida, Modalità passo

3.6.5. Menu di impostazione rapida, Modalità passo


Modalità passo

L'impostazione della modalità passo definisce il funzionamento dell'esecuzione del

programma un'istruzione alla volta.

Nel menu Modalità passo, è anche possibile selezionare quali task devono essere attivi o

disattivati se è installata l'opzione Multitasking. La selezione del task è anche disponibile nel

menu di impostazione rapida, Modalità esecuzione.

Selezione della modalità passo

Questa sezione descrive come selezionare la modalità passo mediante il menu di


Fase

Azione

1. Se si desidera visualizzare e modificare qualsiasi funzionalità della modalità passo,

scegliere il pulsante Modalità passo.

en0300000543

Dopo avere scelto Modalità passo, vengono visualizzati i seguenti pulsanti:

• A: Pulsante Ingresso Entra nelle routine chiamate e le esegue un'istruzione

alla volta.

• B: Pulsante Salta Le routine chiamate vengono eseguite in un solo passo.

• C: Pulsante Istruzione di movimento successiva. Passa alla successiva

istruzione di movimento. Si arresta prima e dopo le istruzioni di movimento

che consentono, ad esempio, modpos.

• D: Pulsante Mostra task.


277

3 FlexPendant


Fase

Azione

2. Se si desidera visualizzare e modificare a quale task si applica l’impostazione,

scegliere il pulsante Mostra task. Per selezionare i task è necessario essere in

modalità manuale.

en0400000993


• A: Un elenco di tutti i task disponibili. Toccare per selezionare o

deselezionare i task che devono essere attivi.

• B: Nascondi task nasconderà l'elenco dei task.

278


3 FlexPendant

3.6.6.1. Menu di impostazione rapida, Modalità velocità

3.6.6. Menu di impostazione rapida, Modalità velocità


Pulsante Modalità velocità

Tutte le funzioni disponibili sotto questo pulsante sono accessibili anche dal menu

Movimento manuale.

Fase

Azione

1. Se si desidera visualizzare e modificare qualsiasi funzionalità della modalità

velocità, scegliere il pulsante Modalità velocità.

en0300000470


• A: Velocità di esecuzione effettiva (in relazione a quella massima)

• B: Riduci velocità di esecuzione in passi dell'1%

• C: Aumenta velocità di esecuzione in passi dell'1%

• D: Riduci velocità di esecuzione in passi del 5%

• E: Aumenta velocità di esecuzione in passi del 5%

• F: Esegui a un quarto della velocità

• G: Esegui a mezza velocità

• H: Esegui a velocità massima


279

3 FlexPendant


280


4 Controller

4.1. Informazioni sul capitolo relativo al controller

4 Controller

4.1. Informazioni sul capitolo relativo al controller

Panoramica

Questo capitolo contiene informazioni sui pulsanti disponibili sui modulo di comando e di

azionamento del controller IRC5 e sui task che essi consentono di eseguire.

L'hardware nei moduli è descritto nel manuale del prodotto del controller.


281

4 Controller

4.2.1. Pulsanti sul FlexController

4.2 Pulsanti e connettori


Pulsanti sul modulo di comando

en0400000784

Funzioni dei pulsanti nel modulo di comando

Questa sezione descrive le funzioni dei pulsanti del modulo di comando o indica dove trovare

tali informazioni.

Componente Descrizione Funzione

A

Alimentazione di

rete ON/OFF

Interruttore ON/OFF per l’arresto del sistema.


• Avvio in modalità automatica a pagina 291

• Avvio in modalità manuale a pagina 296

B

Pulsante di

arresto di

emergenza

C Motori inseriti I motori sulla lampada sono descritti nel Manuale per la


D

Interruttore di

modalità


• Modalità operativa corrente a pagina 288

• Informazioni sulla modalità manuale a pagina

295

• Informazioni sulla modalità automatica a pagina

290

Sotto i pulsanti è presente anche una porta USB. Questa può essere utilizzata per caricare o

salvare programmi, dati o altre informazioni da e verso il controller. Vedere la sezione

Informazioni sulla memoria USB a pagina 79.

282


4 Controller


Pulsanti sul modulo di azionamento

en0400000797

Funzioni dei pulsanti sul modulo di azionamento

Questa sezione descrive i pulsanti sul modulo di azionamento e le relative funzioni.

Descrizione

Interruttore ON/OFF

Funzione

Interruttore ON/OFF per il solo modulo di azionamento.


283

4 Controller

4.2.2. Collegamento di un PC alla porta di servizio


Procedura

NOTA!

La porta di servizio dovrà essere utilizzata solo per il collegamento diretto a un PC come

descritto in questa procedura. Essa non deve essere collegata a una LAN (Local Area

Network), in quanto dispone di un server DHCP che distribuisce automaticamente indirizzi

IP a tutte le unità collegate alla LAN. Per ulteriori informazioni contattare l'amministratore

di rete.

ATTENZIONE!

Quando alla porta di servizio viene collegato un cavo di avvio e lo sportello di servizio è

aperto, il controller non sarà conforme ai requisiti di protezione classe IP54.


1. Assicurarsi che le impostazioni di rete del

PC siano configurate correttamente.

2. Utilizzare il cavo Ethernet incrociato di

categoria 5 con connettori RJ45 fornito in

dotazione.

3. Collegare il cavo di rete alla porta di rete del

PC.

Proseguire come descritto nella

sezione Impostazioni di rete per un PC

collegato alla porta di servizioo nella

Guida introduttiva.

Il cavo è incluso nella confezione di

RobotWare.

xx0400000844

• A: porta di rete

La posizione della porta di rete può

variare a seconda del modello del PC.

284


4 Controller



4. Collegare il cavo di avvio alla porta di

servizio ubicata nella parte anteriore del

modulo di comando

Placeholder

• A: porta di servizio.


285

4 Controller

4.2.3. Impostazione del collegamento di rete


Quando è necessario impostare la connessione alla rete

È necessario impostare la connessione alla rete del controller quando questo è collegato a una

rete per la prima volta o quando viene modificato lo schema di indirizzamento della rete.

Per avviare Boot Application in qualsiasi momento, è necessario eseguire un X-start.

Un'eccezione è costituita dal caso in cui sul controller del robot non sia disponibile alcun

sistema all'accensione. In questo caso, Boot Application viene avviata automaticamente.

Preliminari

Se l'indirizzo IP verrà ottenuto automaticamente, assicurarsi che sia presente un server che

fornisce indirizzi IP alla rete (server DHCP). In caso contrario, non sarà possibile accedere al

controller attraverso la rete.

È ancora possibile accedere al controller mediante il collegamento del PC di servizio.

Finestra di dialogo Connessioni di rete

La figura illustra la finestra di dialogo Connessioni di rete.

en0400000902

Procedura

A prescindere dalla modalità selezionata per l'impostazione delle connessioni di rete, le prime

fasi sono comuni:


1. Per avviare Boot Application, eseguire un X-

start.

2. In Boot Application, scegliere

Settings(Impostazioni).

Viene visualizzata la finestra di dialogo

Network connections (Connessioni di rete).

L'esecuzione di un X-start è descritta

nella sezione Riavvio e selezione di

un altro sistema (X-start) a pagina

257.

286


4 Controller



3. Se si sceglie di non utilizzare un indirizzo IP,

scegliere Use no IP address (Nessun

indirizzo IP). Altrimenti, proseguire.

4. Se si intende ottenere un indirizzo IP

automaticamente, scegliere Obtain an IP

address automatically (Ottieni

automaticamente un indirizzo IP). Altrimenti,

proseguire.

5. Se si intende utilizzare un indirizzo IP fisso,

scegliere Use the following IP address

(Utilizza il seguente indirizzo IP).

6. Scegliere la casella IP address (Indirizzo IP)

e digitare un indirizzo IP valido.

7. Scegliere la casella Subnet mask e digitare

una subnet mask valida.

8. Scegliere la casella Default gateway

(Gateway predefinito) e digitare l'indirizzo IP

del gateway predefinito da utilizzare.

9. Scegliere OK per salvare le nuove

impostazioni.

10. In Boot Application, scegliere Restart

Controller (Riavvia controller) per riavviare

il controller e utilizzare le nuove

impostazioni.

11. Scegliere OK per salvare le nuove

impostazioni.

12. In Boot Application, scegliere Restart

Controller (Riavvia controller) per riavviare

il controller e utilizzare le nuove

impostazioni.

In alcuni casi può essere utile

scollegare il controller dalla rete

senza disconnettere fisicamente il

cavo di rete. Senza indirizzo IP, il

controller non può essere contattato

da altri dispositivi sulla stessa rete.


287

4 Controller

4.3.1. Modalità operativa corrente

4.3 Modalità operative


Panoramica

Verificare la posizione dell'interruttore di modalità del controller o la barra di stato della

FlexPendant.

I cambiamenti di modalità operativa vengono anche registrati nel registro eventi.

Interruttore di modalità

L'interruttore di modalità deve essere nella posizione illustrata.

xx0300000466

A

B

C

D

E

Interruttore di modalità a due posizioni

Interruttore di modalità a tre posizioni

Modalità automatica

Modalità manuale a velocità ridotta

Modalità manuale a velocità massima


1. Passaggio dalla modalità manuale a

quella automatica

2. Passaggio dalla modalità automatica a

quella manuale

descritto in Passaggio dalla modalità

manuale a quella automatica a pagina

294.

descritto in Passaggio dalla modalità

automatica a quella manuale a velocità

ridotta a pagina 298.

288


4 Controller


Visualizzazione della modalità presente nella FlexPendant

Nella FlexPendant, è possibile visualizzare la modalità operativa presente nella barra di stato.

Di seguito è mostrato un esempio della barra di stato.

en0300000490

A

B

C

D

E

F



Sistema attivo

Stato controller

Stato programma

Unità meccaniche, quella attiva è selezionata


289

4 Controller

4.3.2.1. Informazioni sulla modalità automatica

4.3.2. Modalità automatica

4.3.2.1. Informazioni sulla modalità automatica




Un sistema robotico in produzione opera normalmente in modalità automatica. Tale modalità

consente di controllare il sistema robotico in modalità remota, ad esempio mediante i segnali

di I/O del controller. Un segnale di input potrebbe venire utilizzato per avviare e arrestare un

programma RAPID, un altro per attivare i motori del robot.

In modalità automatica vi sono anche altri meccanismi di protezione, non utilizzati nella

modalità manuale, per garantire una maggiore sicurezza.

Attività normalmente eseguite in modalità automatica

Normalmente, in modalità automaticavengono svolte le seguenti attività:

• avvio e arresto dei processi.

• caricamento, avvio e arresto di programmi RAPID.

• movimento del robot per riportarlo sul relativo percorso quando si ritorna in funzione

dopo un arresto di emergenza.

• backup del sistema.

• ripristino dei backup.

• regolazione dei percorsi.

• pulizia degli utensili.

• preparazione o sostituzione degli oggetti di lavoro.

• esecuzione di altre attività orientate al processo.

Un sistema ben progettato consente di svolgere le attività in tutta sicurezza e senza influire

sul processo in esecuzione. In un sistema di questo tipo, in qualsiasi momento è possibile

entrare temporaneamente nello spazio protetto dopo avere arrestato il processo tramite i

meccanismi di protezione mentre si svolgono le attività necessarie. Quando si esce dallo

spazio protetto, il processo viene ripreso.

Per ulteriori informazioni sulle attività orientate al processo consultare la documentazione


ATTENZIONE!

Se il sistema robotico è controllato in modalità remota, azioni come l'avvio o l'arresto di

applicazioni di processo e di programmi RAPID possono essere ignorate. La regolazione del

percorso potrebbe venire disturbata.

In tal caso, eseguire le attività citate in modalità manuale.

290


4 Controller

4.3.2.2. Avvio in modalità automatica


PERICOLO!

Quando viene avviato, il robot potrebbe muoversi senza preavviso.

Prima dell’accensione, assicurarsi che non vi sia personale nello spazio protetto.

Quando avviare in modalità automatica

Avviare il sistema robotico in modalità automatica per riprendere o avviare un processo o un

programma in modo automatico. Utilizzare la modalità manuale per un sistema robotico che

non è ancora stato portato in produzione o per qualsiasi altra attività che sia necessario

eseguire in tal modo.

La procedura esatta può variare da sistema a sistema a seconda delle personalizzazioni e dei

programmi creati appositamente.

Per ulteriori informazioni su come avviare uno specifico sistema robotico consultare la

documentazione dell'impianto o della cella.

Avvio in modalità automatica


1. Impostare l'interruttore di modalità nella posizione

automatica.

2. Accendere l'alimentazione di rete spostando

l'interruttore in posizione ON.

en0400000794

3. Il sistema è stato avviato senza errori

In caso affermativo, la procedura è completata.

In caso negativo, interrompere.

4. Dopo l'avvio, normalmente il sistema sarà in uno

stato di attesa sicuro con i motori spenti pronto per

ricevere nuove istruzioni.

en0400000793

Eccezioni

In modalità automatica è possibile avviare un programma RAPID e accendere i motori in

modalità remota. Questo significa che il sistema non entrerà mai in uno stato di attesa sicuro

e il robot potrebbe muoversi in qualsiasi momento.

Per verificare la configurazione del sistema consultare la documentazione dell'impianto o

della cella.


291

4 Controller


Procedura di ripresa manuale

Seguire questa procedura per riprendere manualmente il programma quando il sistema non è

configurato per il riavvio remoto.


1. Sul controller, premere il pulsante Motori inseriti per

attivare i motori del robot.

2. Sulla FlexPendant, premere il pulsante di avvio per

avviare il programma.

3. Il programma è stato avviato senza errori


In caso negativo, consultare la documentazione

dell'impianto o della cella per indicazioni sulla

ricostruzione del guasto.

en0400000795

La gestione degli errori è

descritta nel Manuale per la


IRC5.

Limitazioni

Non sempre la ripresa o l'avvio di un programma ha conseguenze desiderabili. Il pezzo di

lavoro in fase di lavorazione potrebbe dover essere scartato o potrebbe risultare impossibile

proseguire un incollaggio o una saldatura.

Per indicazioni consultare la documentazione dell'impianto o della cella.

292


4 Controller

4.3.2.3. Esecuzione di programmi in modalità automatica

4.3.2.3. Esecuzione di programmi in modalità automatica

Esecuzione di programmi in modalità automatica

Questa sezione descrive come eseguire i programmi in modalità automatica.


1. Commutare il robot in modalità

automatica.

2.


Passaggio dalla modalità automatica a

quella manuale a velocità ridotta a

pagina 298.

xx

Prima di azionare il robot, osservare le

informazioni sulla sicurezza fornite nella

sezione PERICOLO - I manipolatori

mobili sono potenzialmente letali. a

pagina 18

3. Selezionare il programma da avviare. Il caricamento di un programma è

descritto nella sezione Caricamento di un

programma esistente a pagina 155.

4. Scegliere la modalità di avvio e avviare il

programma.

5. Premere il pulsante di avvio sulla

FlexPendant.

La selezione della modalità è descritta

nella sezione Utilizzo del pulsante Holdto-run

a pagina 62

Tutti i pulsanti della FlexPendant sono

illustrati nella sezione Che cosa è una



293

4 Controller

4.3.2.4. Passaggio dalla modalità manuale a quella automatica

4.3.2.4. Passaggio dalla modalità manuale a quella automatica

Quando impostare il sistema in modalità automatica

Passare il sistema in modalità automatica quando si ha un'applicazione di processo o un

programma RAPID pronto per essere eseguito in produzione.

PERICOLO!

Quando viene impostato in modalità automatica, il robot potrebbe muoversi senza preavviso.

Prima di cambiare modalità operativa, assicurarsi che non vi sia personale nello spazio

protetto.

Passaggio dalla modalità manuale a quella automatica



automatica.

Sulla FlexPendant viene visualizzata una finestra di

dialogo per il cambio della modalità.

2. Scegliere OK per chiudere la finestra di dialogo.

Se si riporta l'interruttore alla modalità manuale, la

finestra di dialogo verrà chiusa automaticamente.

3. Il sistema ha cambiato modalità senza errori

In caso affermativo, riprendere o avviare l'applicazione

di processo o il programma RAPID.

In caso negativo, arrestare e risolvere il problema.

xx0300000467


descritta nel Manuale per

la risoluzione dei problemi

- IRC5.

NOTA!

Se il sistema specifico utilizza un pannello dell’operatore, controlli e indicatori potrebbero

essere in una posizione diversa da quella descritta in questo manuale. Per ulteriori

informazioni consultare la documentazione dell’impianto o della cella.

Tuttavia, l'aspetto e il funzionamento di controlli e indicatori è sempre lo stesso.

Quando è possibile iniziare a utilizzare il sistema robotico

Finché è visualizzata la finestra di dialogo per il cambio di modalità, non è possibile avviare

programmi e i motori del robot non possono essere attivati né manualmente, né in modalità

remota.

Eccezioni

In modalità automatica è possibile avviare un processo o programma RAPID e accendere i

motori in modalità remota. Questo significa che il sistema non entrerà mai in uno stato di

attesa sicuro e il robot potrebbe muoversi in qualsiasi momento.

Per verificare la configurazione del sistema consultare la documentazione dell'impianto o

della cella.

294


4 Controller

4.3.3.1. Informazioni sulla modalità manuale

4.3.3. Modalità manuale

4.3.3.1. Informazioni sulla modalità manuale


In modalità manuale, il robot può muoversi solamente a una velocità di sicurezza ridotta e

solo sotto il controllo manuale.

Per attivare i motori del robot è necessario premere il dispositivo di attivazione. La modalità

manuale viene spesso utilizzata quando si creano programmi e quando si configura un

sistema robotico.

Vi sono due modalità manuali: normale, talvolta indicata come "modalità manuale a velocità

ridotta" e la modalità manuale a velocità massima.

Attività normalmente eseguite in modalità manuale

Normalmente, in modalità manualevengono svolte le seguenti attività:

• movimento manuale del robot per riportarlo sul relativo percorso quando si ritorna in

funzione dopo un arresto di emergenza.

• correzione del valore dei segnali di I/O dopo condizioni di errore.

• creazione e modifica di programmi RAPID.

• regolazione delle posizioni programmate.


295

4 Controller

4.3.3.2. Avvio in modalità manuale

4.3.3.2. Avvio in modalità manuale

Quando avviare il sistema in modalità manuale

Avviare il sistema in modalità manuale quando non vi è alcun processo o programma da

riprendere o da avviare o quando è necessario eseguire operazioni non possibili in modalità

automatica come l'editing del programma e il movimento manuale.

Avvio in modalità manuale



della modalità manuale a velocità ridotta.

2. Accendere l'alimentazione di rete spostando

l'interruttore in posizione ON.

en0400000807

3. Il sistema è stato avviato senza errori


In caso negativo, consultare la documentazione

dell'impianto o della cella per indicazioni sulla

ricostruzione del guasto.

4. Dopo l'avvio, il sistema sarà in uno stato di attesa

sicuro per ricevere nuove istruzioni.

en0400000793




IRC5.

Attività possibili

Per...

...allora leggere...

creare programmi RAPID Creazione di un nuovo programma a pagina

154.

muovere manualmente il robot Introduzione al movimento manuale a pagina

87.

utilizzare o modificare utensili, oggetti di

lavoro o carichi utili

Selezione dell’utensile, dell’oggetto di lavoro

e del carico utile a pagina 106.

296


4 Controller

4.3.3.3. Esecuzione di programmi in modalità manuale

4.3.3.3. Esecuzione di programmi in modalità manuale

Procedura

Questa sezione descrive come eseguire i programmi in modalità manuale.


1. Commutare il robot in modalità manuale. La determinazione della modalità del

sistema è descritta nella sezione

Modalità operativa corrente a pagina

288.


Passaggio dalla modalità automatica a

quella manuale a velocità ridotta a

pagina 298.

2.

xx

PERICOLO.

Prima di azionare il robot, osservare le

informazioni sulla sicurezza fornite nella

sezione PERICOLO - I manipolatori

mobili sono potenzialmente letali. a

pagina 18

3. Selezionare il programma da avviare. L'apertura di un programma è descritta

nella sezione Caricamento di un

programma esistente a pagina 155.

4. Selezionare in quale modalità di

esecuzione o passo avviare il

programma.

5. Premere il pulsante di avvio sulla

FlexPendant.

La selezione della modalità è descritta

nella sezione Utilizzo del pulsante Holdto-run

a pagina 62

Tutti i pulsanti della FlexPendant sono

illustrati nella sezione Che cosa è una



297

4 Controller

4.3.3.4. Passaggio dalla modalità automatica a quella manuale a velocità ridotta

4.3.3.4. Passaggio dalla modalità automatica a quella manuale a velocità ridotta

Passaggio dalla modalità automatica a quella manuale a velocità ridotta


1. Impostare l'interruttore di modalità nella

posizione manuale o premere il pulsante

di arresto di emergenza.

2. Il sistema ha cambiato modalità senza

errori

In caso affermativo, la procedura è

completata.

In caso negativo, provare a individuare

l'errore.

xx0300000468

La gestione degli errori è descritta nel

Manuale per la risoluzione dei problemi -

IRC5.

NOTA!

Se il sistema specifico utilizza un pannello dell’operatore, controlli e indicatori potrebbero

essere in una posizione diversa da quella descritta in questo manuale. Per ulteriori

informazioni consultare la documentazione dell’impianto o della cella.

Tuttavia, l'aspetto e il funzionamento di controlli e indicatori è sempre lo stesso.

298


4 Controller

4.3.3.5. Passaggio alla modalità manuale a velocità massima


Quando utilizzare la modalità manuale a velocità massima

Utilizzare la modalità manuale a velocità massima quando il programma deve essere

verificato a velocità massima.

La modalità manuale a velocità massima consente di eseguire il programma a velocità

massima conservando l'accesso a tutte le funzioni di debug disponibili dell'Editor di

programma.

PERICOLO!

La verifica a velocità massima è pericolosa.

Assicurarsi che non vi sia personale nello spazio protetto all'avvio del programma.

Passaggio alla modalità manuale a velocità massima



manuale a velocità massima.

2. Il sistema ha cambiato modalità senza errori


In caso negativo, provare a individuare l'errore.




IRC5.

Avviso della FlexPendant

Quando si cambia modalità, sulla FlexPendant viene visualizzata una finestra di dialogo per

avvisare l'utente della variazione. Scegliere OK per chiudere la finestra di dialogo.

Se si riporta l'interruttore alla modalità precedente, la finestra di dialogo verrà chiusa

automaticamente e la modalità non verrà cambiata.


299

4 Controller


300


5 Descrizioni dei termini e dei concetti

5.1. Informazioni sul capitolo


5.1. Informazioni sul capitolo

Panoramica

Questo capitolo contiene le descrizioni di molti dei concetti e dei termini utilizzati in questo

manuale.

Notare che nei vari capitoli possono essere fornite ulteriori informazioni relative

all’argomento trattato.


301


5.2. Che cosa è RobotStudioOnline

5.2. Che cosa è RobotStudio Online

Preliminari

Riferimenti

RobotStudio Online viene eseguito su un PC che deve essere connesso alla rete di un controller

o a una porta di servizio del controller.

Se l'installazione verrà eseguita sulla rete del controller, è necessario conoscere il nome o

l'indirizzo IP del controller.

È anche necessario sapere se il sistema da installare è memorizzato sul disco rigido del PC,

su un CD fornito a parte o su qualche altro tipo di supporto.

Tutte le procedure sono descritte nel manuale dell'operatore di RobotStudio Online .

I criteri di scelta delle attività da svolgere mediante RobotStudio Online o la FlexPendant sono

descritti nella sezione Quando utilizzare la FlexPendant e RobotStudioOnline a pagina 51.

302



5.3. Che cosa è un sistema robotico

5.3. Che cosa è un sistema robotico

Descrizione

Il concetto di sistema roboticocomprende i manipolatori, il modulo del controller, il modulo

di azionamento e tutta l'apparecchiatura controllata dal controller (utensile, sensori e così

via). Include tutto l'hardware e il software necessari per il funzionamento del robot. Nel

termine non sono inclusi hardware e software specifici delle applicazioni, come ad esempio

apparecchiature per la saldatura a punti.


303


5.4. Che cosa sono robot, manipolatori e posizionatori

5.4. Che cosa sono robot, manipolatori e posizionatori

Illustrazione

L’illustrazione descrive la relazione che intercorre tra i concetti di robot, manipolatore e

posizionatore.

en0400000940

Manipolatore

Robot

Posizionatore

Termine generale per indicare le unità meccaniche utilizzate per muovere oggetti, utensili e

così via. Il termine manipolatorecomprende il robot e il posizionatore. I concetti di robote

posizionatoresono compresi nel termine generico di manipolatore.

Unità meccanica con TCP. Non comprende il controller.

Unità meccanica utilizzata per muovere un oggetto di lavoro. Può avere uno o più assi,

normalmente non più di 3. In genere, un posizionatore non è dotato di alcuna TCP.

Che cosa è un'unità meccanica

Un meccanismo che è possibile muovere manualmente viene comunemente chiamato unità

meccanica. Un'unità meccanica può essere un robot, un singolo asse esterno o una serie di

assi esterni, ad esempio un posizionatore a due assi.

304



5.5. Che cosa è un FlexController

5.5. Che cosa è un FlexController

FlexController

Un FlexController è un gruppo di moduli contenenti tutte le funzioni necessarie per muovere

e controllare il robot.

La versione base delFlexController IRC5 2004 è divisa in due moduli separati: il modulo di

comando e il modulo di azionamento.

Il modulo di comando contiene tutta l'elettronica di controllo come il computer principale, le

schede di I/O e la memoria flash.

Il modulo di azionamento contiene tutta l'elettronica per l'alimentazione dei motori del robot.

Un modulo di azionamento IRC5 può contenere nove unità di azionamento e gestisce sei assi

interni più due o tre assi a seconda del modello di robot.

Quando si aziona più di un robot con un controller (opzione MultiMove), è necessario

aggiungere un modulo di azionamento per ciascun robot aggiuntivo. Tuttavia, viene utilizzato

un singolo modulo di controllo. Ulteriori informazioni su MultiMove sono fornite nel

Manuale dell’applicazione - MultiMove.

xx0400000730

A

B

Modulo di comando

Modulo di azionamento


305


5.6. Che cosa è un utensile

5.6. Che cosa è un utensile

Illustrazione

Un utensile è un oggetto che può essere montato direttamente o indirettamente sul disco

rotante del robot o collocato in una posizione fissa all'interno del range di lavoro del robot.

Un attacco (jig) non è un utensile.

Tutti gli utensili devono essere definiti con un punto centrale dell'utensile (TCP, Tool Center

Point).

en0400000803

A

B

Lato utensile

Lato robot

Descrizione

Per ottenere un posizionamento preciso del punto centrale ciascun utensile che può essere

utilizzato dal robot deve essere misurato e i relativi dati devono essere memorizzati.

306



5.7. Che cosa è il punto centrale dell'utensile

5.7. Che cosa è il punto centrale dell'utensile

Illustrazione

L'illustrazione mostra che il punto centrale dell'utensile (TCP) è il punto intorno al quale

viene definito l'orientamento dell'utensile/polso del manipolatore. Il disco rotante del

manipolatore è sempre rivolto verso il TCP indipendentemente dalla posizione del braccio del

manipolatore.

xx0300000604

Descrizione

TCP mobile

TCP fisso

Il punto centrale dell'utensile (TCP) è il punto in relazione al quale viene definito tutto il

posizionamento del robot. In genere il TCP viene definito relativamente a una posizione sul

disco rotante del manipolatore o all'utensile montato su di esso.

Il TCP verrà mosso manualmente o spostato sulla posizione di destinazione programmata. Il

punto centrale dell'utensile costituisce anche l'origine del sistema di coordinate dell'utensile.

Il sistema robotico è in grado di gestire varie definizioni di TCP, ma solo una alla volta può

essere attiva.

Esistono due tipi fondamentali di TCP: mobile o fisso.

La grande maggioranza di tutte le applicazioni interagisce con TCP mobili, ovvero con TCP

che si muovono nello spazio insieme con il manipolatore.

Ad esempio, un tipico TCP mobile può essere definito in relazione al puntale di una testa per

saldatura ad arco, al centro di una testa per saldatura a punti o all'estremità di un utensile di

selezione.

In alcune applicazioni viene utilizzato un TCP fisso, ad esempio quando viene utilizzata una

testa per saldatura a punti fissa o se il pezzo di lavoro viene tenuto da un attacco fisso. In

questi casi, il TCP può essere definito in relazione all'apparecchiatura fissa invece che al

manipolatore mobile.


307


5.8. Che cosa è un oggetto di lavoro

5.8. Che cosa è un oggetto di lavoro

Illustrazione

Z

Z

Z

Y

Y

Y

X

X

X

en0400000819

Descrizione

Un oggetto di lavoro è un sistema di coordinate al quale sono associate proprietà specifiche.

Viene utilizzato principalmente per semplificare la programmazione quando si modificano i

programmi in seguito a spostamenti di specifici task, processi di oggetti e così via.

Gli oggetti di lavoro vengono spesso creati per semplificare il movimento manuale lungo le

superfici degli oggetti. È possibile che siano stati creati vari oggetti di lavoro e quindi è

necessario scegliere quello da utilizzare per il movimento manuale.

Quando si lavora con pinze, i carichi utili sono importanti. Per posizionare e manipolare un

oggetto con la massima precisione è necessario tenere conto del relativo peso. È necessario

scegliere quale utilizzare per il movimento manuale.

308



5.9. Che cosa è un sistema di coordinate


Descrizione

Un sistema di coordinatedefinisce lo spazio in due o tre dimensioni e stabilisce un punto zero

fisso dal quale possono essere tracciati tutti i punti in tale spazio.

Quando utilizzare il sistema di coordinate di base

xx0300000495

Muovere manualmente nel sistema di coordinate di base quando è necessario un movimento

prevedibile che si traduca facilmente in movimento del joystick.

In molti casi si vedrà che il sistema di coordinate di base è quello più semplice da utilizzare

in quanto non ha dipendenze dall'utensile, dall'oggetto di lavoro o da altre unità meccaniche.

Quando si staziona davanti al robot, in un sistema robotico configurato normalmente, lo

spostamento del joystick verso l'operatore consentirà sempre di muovere il robot lungo l'asse

Y, mentre lo spostamento del joystick verso i lati consentirà di muoverlo lungo l'asse X. La

rotazione del joystick consentirà di muovere il robot lungo l'asse Z.


309



Quando utilizzare il sistema di coordinate universali

en0300000496

A

B

C


Sistema di coordinate universali


Muovere manualmente nel sistema di coordinate universali quando è necessario fare

riferimento a un sistema di coordinate che sia comune a vari robot indipendentemente dalla

relativa posizione.

Poiché tutti i robot fanno riferimento allo stesso sistema di coordinate, si ha la certezza che i

movimenti del joystick avranno lo stesso effetto indipendentemente dal robot selezionato.

310




Quando utilizzare il sistema di coordinate utente

D

A

C

B

en0400001225

A Sistema di coordinate utente 1

B Sistema di coordinate universali

C Sistema di coordinate di base

D Sistema di coordinate utente 2

Il sistema di coordinate utente può essere definito per ciascun attacco, in base al sistema di

coordinate universali. Se tutte le posizioni sono memorizzate in coordinate oggetto, non sarà

necessario riprogrammare se l'attacco viene spostato o ruotato. Muovere o ruotare di

conseguenza il sistema di coordinate ed è comunque possibile utilizzare tutte le posizioni

programmate senza alcuna modifica.


311



Quando utilizzare il sistema di coordinate dell’oggetto di lavoro

en0300000498

A Sistema di coordinate utente

B Sistema di coordinate universali

C Sistema di coordinate oggetto 1

D Sistema di coordinate oggetto 2

Muovere manualmente nel sistema di coordinate dell’oggetto di lavoro per spostarsi

rapidamente lungo le parti dell’oggetto di lavoro.

Ciascun oggetto di lavoro definito avrà la propria impostazione del particolare sistema di

coordinate.

312




Quando utilizzare un sistema di coordinate di spostamento

A

C

D

B

en0400001227

A

B

C

D

Posizione originale

Sistema di coordinate oggetto

Nuova posizione

Sistema di coordinate di spostamento

In alcuni casi, è necessario eseguire gli stessi percorsi in varie posizioni sullo stesso oggetto.

Per evitare ogni volta la riprogrammazione di tutte le posizioni viene definito un sistema di

coordinate di spostamento.

Questo sistema di coordinate può anche essere utilizzato in combinazione con le ricerche, per

compensare le differenze nelle posizioni delle singole parti.

Il sistema di coordinate di spostamento viene definito in base al sistema di coordinate oggetto.


313



Quando utilizzare il sistema di coordinate utensile

en0300000497

Alto

Basso

Sistema di coordinate utensile della testa per saldatura a punti

Sistema di coordinate utensile della testa per saldatura ad arco

Muovere manualmente nel sistema di coordinate utensile quando è necessario eseguire

operazioni che richiedono la conservazione dell'orientamento degli utensili mentre questi

vengono spostati in qualsiasi direzione.

Se è necessario segare un pezzo di un oggetto di lavoro, la creazione del percorso mediante

un altro sistema di coordinate piegherebbe e romperebbe la lama della sega in quanto, quasi

certamente, l'orientamento dell'utensile verrebbe cambiato.

314



5.10. Che cosa è la modalità manuale

5.10. Che cosa è la modalità manuale


In modalità manuale, il robot può muoversi solamente a una velocità di sicurezza ridotta e


Per attivare i motori del robot è necessario premere il dispositivo di attivazione. La modalità

manuale viene spesso utilizzata quando si creano programmi e quando si configura un

sistema robotico.

Vi sono due modalità manuali: normale, talvolta indicata come "modalità manuale a velocità

ridotta" e la modalità manuale a velocità massima.

Che cosa è la modalità manuale a velocità massima

In modalità manuale a velocità massima il robot può muoversi alla velocità programmata ma


Per attivare i motori del robot è necessario premere il dispositivo di attivazione e il pulsante

Hold-to-run. La modalità manuale a velocità massima viene spesso utilizzata quando si

verificano i programmi e quando si configura un sistema robotico.

Notare che la modalità manuale a velocità massima non è disponibile in tutti i sistemi

robotici.

Sicurezza in modalità manuale

In modalità manuale alcuni meccanismi di protezione sono disattivati in quanto il robot in

questa situazione viene spesso azionato da personale che si trova nelle vicinanze. La manovra

di un robot industriale è potenzialmente pericolosa e quindi tali operazioni vanno svolte con

molta cautela; in modalità manuale il robot viene azionato a velocità ridotta, normalmente

250 mm/s.


315


5.11. Che cosa è la modalità automatica

5.11. Che cosa è la modalità automatica




Un sistema robotico in produzione opera normalmente in modalità automatica. Tale modalità

consente di controllare il sistema robotico in modalità remota, ad esempio mediante i segnali

di I/O del controller. Un segnale di input potrebbe venire utilizzato per avviare e arrestare un

programma RAPID, un altro per attivare i motori del robot.

In modalità automatica vi sono anche altri meccanismi di protezione, non utilizzati nella

modalità manuale, per garantire una maggiore sicurezza.

Limitazioni in modalità automatica

In modalità automatica non è possibile il movimento manuale. In modalità manuale vi

possono essere anche altri specifici task da eseguire per avere la sicurezza di un controllo

completo del robot e dei relativi movimenti.

Per scoprire quali specifici task non devono essere eseguiti in modalità manuale, consultare

la documentazione dell'impianto o del sistema.

Perché la modalità automatica

La ragione fondamentale è la sicurezza. È necessario un metodo per azionare un sistema

robotico a velocità massima senza supervisione e senza intervento umano.

Norme di sicurezza come ISO 11161 definiscono le modalità operative necessarie che

consentono di migliorare i livelli di sicurezza per gli utenti del sistema nella modalità

manuale. Ad esempio l'introduzione di un dispositivo di attivazione che deve essere attivato

per consentire il movimento del robot. Tuttavia, un sistema non sarebbe molto utile se fosse

necessaria una persona che lo sorveglia tutto il giorno tenendo premuto tale dispositivo.

Invece di utilizzare il dispositivo di attivazione, il robot viene sempre attivato in modalità

automatica, dotato però di meccanismi di protezione che lo arrestano nel caso qualcuno entri

nello spazio protetto circostante.

316



5.12. Che cosa è un'applicazione RAPID

5.12. Che cosa è un'applicazione RAPID

Scopo

Un’applicazione RAPID contiene una sequenza di istruzioni che controlla il robot in modo da

consentirgli di svolgere le operazioni alle quali è destinato.

Contenuto dell’applicazione RAPID

Un'applicazione viene scritta utilizzando un vocabolario e una sintassi particolari che

prendono il nome di linguaggio di programmazione RAPID.

Il linguaggio di programmazione contiene istruzioni in lingua inglese che rendono possibile

il movimento del robot, l'impostazione di output e la lettura di input. Contiene anche

istruzioni per prendere decisioni, ripetere altre istruzioni, strutturare il programma,

comunicare con l'operatore del sistema e altro.

Struttura dell’applicazione RAPID

La struttura di un'applicazione RAPID è illustrata nella sezione Struttura di un’applicazione


Come viene memorizzata un’applicazione

Un'applicazione da utilizzare o eseguire deve essere caricata nella memoria di programma del

controller. Tale procedura viene chiamata Caricamentodell'applicazione.

Le applicazioni vengono salvatesul disco rigido del controller o su un'altra memoria di disco

per conservarle in modo sicuro mentre si utilizza un'altra applicazione.


317

5.13. Struttura di un’applicazione RAPID

Illustrazione di un’applicazione RAPID

en0300000576

Componenti

Componente

Task

Parametro di

proprietà del

task

Programma

Funzione

Ciascun task contiene in genere un programma RAPID e i moduli di

sistema destinati a svolgere una determinata funzione, ad esempio una

saldatura a punti o dei movimenti del manipolatore.

Un'applicazione RAPID può contenere un task. Se è stata installata

l'opzione Multitasking, allora è possibile che vi sia più di un task.

In una situazione multitasking con più di un task utilizzato, questi vengono

eseguiti in parallelo o, se necessario, in base a specifiche priorità

impostate.

I parametri di proprietà del task impostano determinate proprietà per tutti i

contenuti del task. Qualsiasi programma memorizzato in un determinato

task assume le proprietà impostate per tale task.

I parametri di proprietà del task sono specificati nel Manuale di riferimento

RAPID.

Ciascun programma contiene in genere moduli di programma per svolgere

una determinata funzione, ad esempio una saldatura a punti o dei

movimenti del manipolatore.

Tutti i programmi devono essere provvisti di una routine di entrata definita

come eseguibile.


5.13. Struttura di un’applicazione RAPID

Componente

Modulo di

programma

Dati

Routine

Routine di

entrata

Funzione

Ciascun modulo di programma contiene dati e routine per svolgere una

determinata funzione.

Il programma è diviso in moduli principalmente allo scopo di migliorare la

presentazione e facilitarne la gestione. Ciascun modulo rappresenta

tipicamente una particolare azione del robot o simile.

Quando si elimina un programma dalla memoria di programma del

controller, verranno rimossi anche tutti i relativi moduli.

I moduli di programma vengono generalmente scritti dall'utente.

I dati sono valori e definizioni impostate nel programma o nei moduli di

sistema. Ai dati è possibile fare riferimento tramite istruzioni presenti nello

stesso modulo o in altri (la disponibilità dipende dal tipo di dati).

Le definizioni del tipo di dati sono specificate nel Manuale di riferimento

RAPID.

Una routine contiene una serie di istruzioni che definiscono le effettive

operazioni svolte dal sistema robotico.

Una routine può anche contenere dati necessari alle istruzioni.

Uno speciale tipo di routine, indicata con il termine inglese "Main", definita

come il punto di partenza dell'esecuzione del programma.

Istruzione

Modulo di

sistema

Note

Ciascun programma deve avere una routine di entrata chiamata "Main",

altrimenti non potrà essere eseguito. La designazione di una routine come

routine di entrata è specificata nel Manuale di riferimento RAPID.

Ciascuna istruzione è una richiesta di esecuzione di un determinato

evento, ad esempio "porta il TCP del manipolatore in una certa posizione"

o "imposta un output digitale specifico".

Le istruzioni, le relative sintassi e la funzione sono descritte estesamente

nel Manuale di riferimento RAPID.

Ciascun modulo di sistema contiene dati e routine per svolgere una

determinata funzione.

Il programma è diviso in moduli principalmente allo scopo di migliorare la

presentazione e facilitarne la gestione. Ciascun modulo rappresenta

tipicamente una particolare azione del robot o simile.

Quando si elimina il programma, tutti i moduli di sistema verranno

conservati.

I moduli di sistema vengono generalmente scritti dal produttore del robot o

dal costruttore della linea.


319


5.14. Che cosa è un array di dati

5.14. Che cosa è un array di dati

Panoramica

Un array di dati è uno speciale tipo di variabile: una variabile normale può contenere un

valore di dati, mentre un array ne può contenere alcuni.

È possibile costruirlo come una tabella che può avere una o più dimensioni. La tabella può

essere riempita di dati, valori numerici o stringhe di caratteri, da utilizzare durante la

programmazione o il funzionamento del sistema robotico.

Un esempio di array a tre dimensioni è illustrato di seguito:

en0400001006

Questo array, denominato "Array", è definito dalle tre dimensioni a, b e c. La dimensione a

ha tre righe, b ha tre righe e c ne ha due. L'array e il relativo contenuto può essere scritto

comeArray {a, b, c}.

Esempio 1:Array {2, 1, 1}=29

Esempio 2:Array {1, 3, 2}=12

320



5.15. Che cosa è un registro eventi


Panoramica

I sistemi robotici vengono spesso azionati senza la presenza di personale. La funzione di

registrazione costituisce un metodo utile per memorizzare informazioni sugli eventi passati

in modo da poterli consultare successivamente e facilitare l’analisi e la ricostruzione dei

guasti.

Le modalità di accesso e l'utilizzo dei registri sono descritte nella sezione Messaggi del

registro degli eventi nel Manuale per la risoluzione dei problemi - IRC5 e nella sezione

Registro eventi a pagina 242.

Concetto

Un registro eventi è un resoconto scritto di eventi che si verificano all'interno del sistema

robotico. Un registro contiene voci, una per ciascun evento, contrassegnate con l'ora in cui

sono state rilevate.

Anatomia di una voce del registro eventi

L'illustrazione mostra un elenco di voci del registro così come vengono visualizzate sulla

FlexPendant.

xx0300000448

A

B

C

D

Tipo di evento (errore, avvertenza, informazione)

Codice dell’evento

Titolo dell’evento

Data e ora dell’evento

Messaggio del registro eventi

Per ciascuna voce è disponibile un messaggio che descrive l'evento in dettaglio e spesso

contiene anche un consiglio per risolvere il problema. Tutti i messaggi sono illustrati nel

Manuale per la risoluzione dei problemi - IRC5.


321



322


Index

A

accesso 264

arresto della batteria di riserva 185

avvio a caldo 256

avvio dell’esecuzione 64

avvio e selezione del sistema 257

avvio senza software di sistema 252

B

backup del sistema 204

barra di stato 266

Blocca schermo 247

Boot Application 252

B-start 261

C

calibrazione 209

calibrazione touch screen 241

carico utile, creazione 128

collegamento alla rete 286

collegamento di rete 286

collegamento di un PC 284

componenti principali della FlexPendant 58

C-start 258

D

data e ora 232

disconnessione, accesso 264

E

eliminazione di un programma 167

eliminazione di un programma, dal disco rigido 169

Esplora FlexPendant 78

Ethernet 284

F

finestra Movimento manuale 90

FlexController 305

FlexController, pulsanti 282

FlexPendant 58, 70

FlexPendant, collegamento 70

FlexPendant, pulsanti hardware 59

I

I/O 80, 233

impostazione dei collegamenti di rete 254

indirizzo IP, fisso 287

indirizzo IP, nessun utilizzo 287

indirizzo IP, ottenimento automatico 287

installazione del sistema 252

interruzione dell’esecuzione 64

istanza di dati 143

I-start 260

istruzioni, gestione 187

L

lingue 234

M

manipolazione dei file 79

memoria di programma 167

memoria USB 79

modalità automatica 290

modalità manuale 295

moduli, gestione 171

movimento incrementale 135

movimento manuale 40

movimento manuale, direzioni del joystick 94

movimento manuale, orientamento dell'utensile 96

P

parametri di sistema, modifica 229

personalizzazione 76

porta di servizio 284

posizione di calibrazione 212

programmi, gestione 155

P-start 259

pulizia dello schermo 247

pulsante di avvio dell'esecuzione del programma 59

pulsante di interruzione dell'esecuzione del programma

59

pulsante ESEGUI 59

pulsante Hold-to-run 62

pulsante STOP 59

R

RAPID 42

registro eventi 243

rete 284

riavvio del sistema 255

rotazione della FlexPendant 228

routine, gestione 176

S

scheda di misurazione seriale, SMB 219

schermo della FlexPendant 60

scorrimento 74

segnali di I/O di sicurezza 44

segnali di I/O più comuni 233

selezione del sistema 254

selezione dell'unità meccanica 92

server DHCP 286

sistema di riferimento di base 222

sistemi di coordinate 309

strumenti di controllo, panoramica 51

strumento, panoramica degli strumenti di controllo 51

supervisione 237

T

tasti programmabili 235

tastiera software 72

TCP (Tool Center Point) 107

Teach Pendant Unit 58


323

Index

TPU 58

U

UAS, configurazione delle viste 240

USB 79

utensile, creazione 107

utilizzo destro 227

utilizzo mancino 227

V

visualizzazione di messaggi nei programmi 249

X

X-start 257

Z

zoom 74
