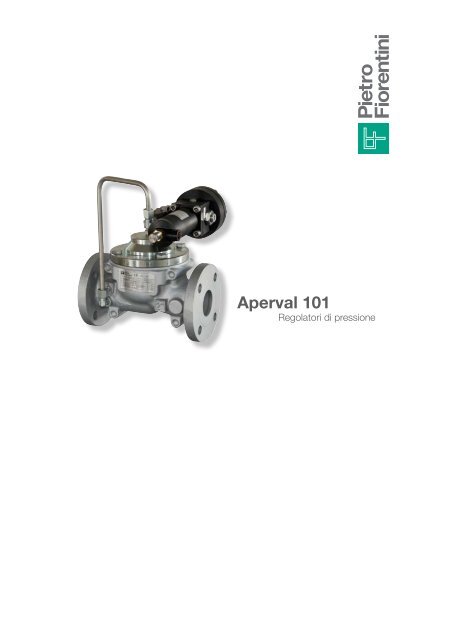

Aperval 101
Regolatori di pressione

Regolatori di pressione
Aperval 101
I regolatori di pressione Aperval 101 sono regolatori ad azione pilotata per media e bassa pressione. Aperval 101 è un
regolatore fail open (reazione in apertura), cioè apre in caso di:
- mancanza di alimentazione del circuito pilota;
- rottura della membrana del pilota.
Tali regolatori sono adatti all’impiego con gas non corrosivi preliminarmente filtrati.
Il suo design “top entry” permette di effettuare le operazioni di manutenzione senza rimuovere il corpo dalla linea.
Design Top entry
PROGETTATO
PER LE TUE
NECESSITÁ
Facile manutenzione
- LINEA COMPATTA - ALTA FLESSIBILITÁ
- FACILE MANUTENZIONE - PRESA DI IMPULSO INTERNA
- TOP ENTRy
(SOLO PER PILOTI SERIE HP)
- BASSA RUMOROSITÁ - CONNESSIONE INTERNA PER
SCARICO PILOTA (SU RICHIESTA)

Regolatori di pressione Aperval 101
AR 100
Fig. 1

CARATTERISTICHE PRINCIPALI Aperval 101
> Pressione di progetto: fino a 17 bar per la versione sferoidale in ghisa
fino a 18,9 bar per la versione in acciaio temprato
> Temperatura di esercizio: da -10 °C a +60 °C
> Temperatura ambiente: da -20 °C a +60 °C
> Campo di pressione in entrata bpu: da 0,5 a 18,9 bar
> Campo di regolazione possibile Wd: da 20 a 9500 mbar
> Pressione differenziale minima: 480 mbar
> Classe di precisione AC: fino a 5 (in funzione delle condizioni operative)
> Classe di pressione di chiusura SG: da 10 a 30 (in funzione della pressione in uscita)
> Grandezze disponibili DN: 2”- 3”- 4”
> Connessioni flangiate: ANSI 125FF- 125RF- 150RF secondo ASME B 16.1, e PN16 secondo ISO 7005-2
MATERIALI Aperval 101
Corpo Ghisa sferoidale GS 400- 18 ISO 1083
Acciaio temprato ASTM A216 WBC
Coperchi o testata Acciaio laminato o forgiato
Otturatore Gomma vulcanizzata
Sede valvola Tecnopolimeri
Tenute Gomma nitrilica
Raccordi a compressione Secondo std. DIN 2353 in acciaio al carbonio zincato
Le caratteristiche sopraelencate sono relative alla esecuzione di normale produzione.
Esecuzioni e materiali particolari possono essere forniti su richiesta per impieghi specifici.

INCORPORATED SLAM SHUT
Coefficienti Cg, KG e K1 Aperval 101
Diametro nominale (mm) 50 80 100
Grandezza (pollici) 2” 3” 4”
Coefficiente Cg 2091 4796 7176
Coefficiente KG 2199 5045 7546
Coefficiente K1 108 108 108
Per la formula di dimensionamento, fare riferimento a www.fiorentini.
com/sizing
ATTENZIONE:
Il grafico riporta un riferimento rapido della massima capacità del regolatore raccomandata a seconda
della dimensione selezionata.
I valori sono espressi in m³/h effettivi di gas naturale (sg 0,6): per avere i dati direttamente in Nn³/h, è
necessario moltiplicare il valore per la pressione di valle assoluta in bar.
10000
1000
Portata
( m³/h )effettivi
Scala logaritmica
DN 50 DN 80 DN 100
Pressione d’uscita ( bar )
100
0 1 2 3 4 5 6 7 8 9 10

PILOTI Aperval 101
I regolatori Aperval 101 utilizzano piloti Serie 300 nei seguenti modelli:
- HP 100AP + AR101HPZ campo di regolazione Wh: 200 to 800 mbar su richiesta
- HP 100APTR Reflux + 819 AR101HPZ regulators campo are equipped di regolazione with series Wh: 800 200 ÷ pilot 4500 as mbar listed su below: richiesta
- 301/A + - AR100 204/. control campo range di regolazione Wh: 0,3 Wh to 43 da bar; 20 a (4,5 100 to mbar 623 Psig)
- 301/A TR - 205/. + AR100 control campo range di regolazione Wh: 20 to 60 Wh bar; da (290 100 to a 2000 870 Psig) mbar
- 302/A + - AR100 207/. control campo range di regolazione Wh: 41 to Wh 74 800 bar; ÷ (595 9500 to mbar 1073 Psig)
Pilots may be adjusted manually or remotely as shown in table 3:
AR 101 HPZ
Pilota HP 100
Regolazione dei piloti Aperval 101
Pilota tipo .../A Taratura manuale
Reval 182
Reflux 819
Pilota tipo .../D Controllo elettronico a distanza della taratura
Pilota tipo .../CS Controllo della taratura con segnale pneumatico
AR 100
Rubinetto di regolazione regolabile
Il circuito di pilotaggio prevede inoltre l'utilizzo di un rubinetto di Reflux laminazione 819regolabile.
Per il regolatore Aperval 101 sono disponibili i seguenti rubinetti di laminazione:
- AR 100 e AR 101HPZ: rubinetto di laminazione per regolare il tempo di risposta del regolatore
completo di filtro in entrata. Fornito di serie con tutti i piloti serie 300 e HP.
Per regolatore
- limitatore di corsa
- dispositivi per la limitazione della portata
- raccorderie in acciaio inossidabile a singolo o
doppio anello di tenuta
AR 100
Pilota 301/A Pilota 302/A
F.I.O. Aperval 101
Aperval 101 può essere eqipaggiato con F.I.O. -Five In One-, l'unità Smart per il controllo a distanza per
il settaggio della pressione in uscita e per il monitoraggio a distanza dei parametri principali di riduzione
di pressione. F.I.O. è la soluzione ideale per ogni esigenza nel campo della gestione della pressione. Il
sistema di comunicazione integrato basato su tecnologia GSM/GPRS rende F.I.O l'alternativa facile ed
economica ai sistemi SCADA per operazioni a distanza di stazione di riduzione di pressione.
ACCESSORI A RICHIESTA Aperval 101
Per pilota
- filtro supplementare CF 14
- filtro disidratatore CF 14/D

Dimensions and weights Aperval 101
Piloti serie 300
Piloti serie HP
Ingombri e dimensioni in mm
H
H1
A
B
A1
B
DN
DN
S
S
F1
F
Rp1/2
x
DN
G
t
Sensing line
internal ø3/8
G1
L E
Dimensione (mm) 50 80 100
Pollici 2” 3” 4”
S 254 298 352
A 260 675 755
A1 305 380 410
ANSI150 75 495 495
PN16 81 530 600
øC 162 410 410
E 165 585 655
F 170 785 895
F1 148 1055 1165
G 285 350 380
G1 330 410 410
H 341 325 390
H1 386 436 500
L 105 505 575
Scartamento S in accordo alle norme IEC 534-3 e EN 334
Pesi in Kgf
Dimensione (mm) 50 80 100
Pollici 2” 3” 4”
ANSI 125RF-150RF con pilota HP 21 29 61
125FF-150FF con pilota 22 30 62
PN 16 con pilota HP 22 32 65
PN 16 con pilota 301 23 33 66
140.7
øC
øC

Pietro Fiorentini Solutions
Stazione di riduzione Metering
Valvole a sfera
I dati sono indicativi e non impegnativi. Ci
riserviamo di apportare eventuali modifiche
senza preavviso.
