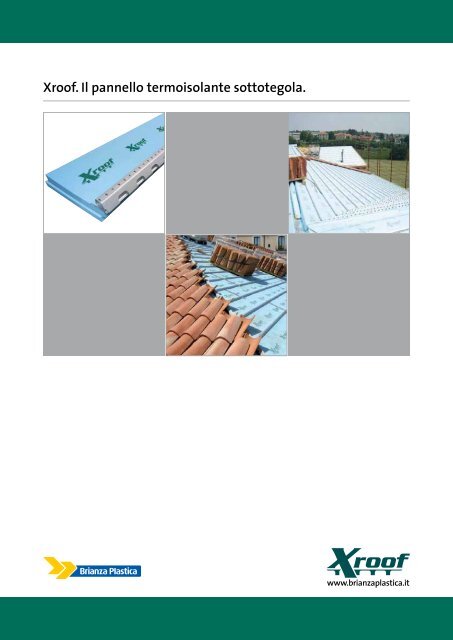

Xroof. Il pannello termoisolante sottotegola. - Edilportale

Xroof. Il pannello termoisolante sottotegola.www.brianzaplastica.it

Il pannello termoisolante sottotegola.Xroof un pannello termoisolante costituito da polistirene espanso estruso (XPS) monostrato formato da un polimerotermoplastico a celle chiuse molto leggero.Xroof rivestito nella sua parte superiore con uno speciale tessuto traspirante ed idrorepellente.Nel pannello inserito un correntino in acciaio rivestito a caldo in lega alluminio-zinco e silicio (aluzinc), nervato e traforatoche, oltre a garantire un supporto per la posa del manto di copertura, favorisce la microventilazione del sottomantoed il convogliamento in gronda delle infiltrazioni meteoriche accidentali provenienti dal tetto.Pannello in polistirene espansoestruso (XPS) monostrato3900 mmSuperficie rivestita contessuto non tessuto (tnt)traspirante ed impermeabileCorrentino con nervatura rompigocciabrevettato in acciaio aluzinc traforatoLarghezze disponibili:335 - 342 - 345 e 350 mmAltri passi disponibili su richiesta.Lati terminali: fresatura a battente sui 4 lati.Il pannello Xroof, conformato a battenticontrapposti, assicura aderenza allincastro trai pannelli, eliminando il rischio di ponti termiciGamma degli spessori.60 mm 80 mm 100 mmValori nominali/tolleranze dimensionali (UNI EN 13164).Larghezza/ ± 5 mm Lunghezza/ ± 10 mm Spessore/ -2 mm +3 mm

Il prodotto.Xroof la soluzione ideale per lisolamento termico delle coperture a falde di qualsiasi tipo, adatto per interventi dibonifica di tetti di vecchi edifici e per la realizzazione di nuove coperture.La posa in opera dei pannelli risulta semplice e veloce, grazie alla facile manovrabilit e lavorabilit anche in quotadovuta allestrema leggerezza del materiale. Lo spessore del pannello dovr essere scelto nella dimensione adeguataa garantire lottenimento del valore di conduttanza termica U previsto dal D.Lgs. 311/06 nelle diverse zone climatiche.Per una corretta applicazione sufficiente rispettare delle semplici regole di installazione, il rigoroso utilizzo degliaccessori di completamento alla posa e verificare preventivamente il comportamento termoigrometrico dellinteropacchetto di copertura con software specifici. Per garantire limpermeabilizzazione della superficie, il pannello deveessere utilizzato preferibilmente su falde con pendenze superiori al 30%; al di sotto devono essere utilizzati sistemi diimpermeabilizzazione aggiuntivi (es. membrana impermeabile/traspirante).Struttura della falda.Il sistema Xroof estremamente semplice da posare, richiede normali utensili da cantiere e non necessita di manodoperaspecializzata. Perfetto per falda con struttura discontinua in ferro o in legno, con interasse secondo la tabella dei carichiammissibili sotto riportata e per la falda con struttura continua di qualsisasi tipo.Carico discendente ammissibile (da N/m 2 ): carico permanente + carico variabileInterasse tra gli appoggi - I - (cm) 60 70 80 90 100 110 120Spessore Sovraccarichi di esercizio (da N/m 2 )60 mm 545 475 415 355 304 266 23480 mm 602 535 464 402 356 322 302100 mm 715 640 565 502 445 398 354Coefficiente di sicurezzaFreccia3 (1/3*- carico rottura)I carichi ammissibili riportati soddisfano sempre la condizionelimite ≤ 1/200*lLe informazioni contenute in questa tabella si basano su un metodo interno e sono, per quanto risulta a nostra conoscenza, esatte ed accurate. La scelta delmateriale per copertura deve soddisfare le disposizioni di Legge (NTC: DM 14/01/2008 e circolare 617/2009) relative ai carichi e sovraccarichi.Pendenza della falda.Xroof, per garantire le prestazioni di seconda impermeabilizzazione, deve essere applicato su coperture a falda,prestando attenzione alla pendenza delle stesse come sotto consigliato.In ogni caso attenersi alle indicazioni tecniche fornite dai produttori delle differenti tegole.α % POSA IN OPERA XROOFXROOF17 ≥ 30% Qualsiasi manto di copertura17 < 30%Solo con manto di copertura finale continua(lastre) o sistemi di impermeabilizzazioneintegrativi

caratteristiche tecniche u.m. valore metodo di provaDensit kg/m 3 3032 UNI EN ISO 845Conducibilit termica iniziale λ mean,IW/mK 0,026 UNI EN 12667Conducibilit termica λ D(valore invecchiato ponderato per 25 annidi esercizio)W/mK 0,036UNI EN 13164Appendice A e CResistenza termica dichiarata R D(valore invecchiato ponderato per 25 annidi esercizio)m 2 K/W1,65 - 60 mm2,20 - 80 mm2,75 - 100mmUNI EN 13164Appendice A e CConduttanza termica UW/m 2 K0,61 - 60 mm0,45 - 80 mm0,36 - 100mmU = λ D/d(d= spessore pannello in m)Temperatura di esercizio C -6575 -Resistenza a compressione a 10%di deformazioneResistenza alla diffusionedel vapore acqueo µkPa ≥250 UNI EN 826// ≥30 UNI EN 12086Assorbimento acquaa lungo periodo W L%

Tabelle trasmittanza.Mostrano lo spessore minimo di Xroof* necessario per ottenere la trasmittanza prevista dal DLgs. 311/06.*in abbinamento a tipologie di tetto a falda pi comuni.ISOLAMENTO IN COPERTURA CON XROOF +SOLAIO DI BASE IN LEGNOdal 1 gennaio 2010TegoleZona climaticaDLgs 311XroofIntercapedine dariaXroofAssito in legnoSpessore Xroof (cm) Trasmittanza W/m 2 k6 0,448 0,3610 0,29W/m 2 k W/m 2 k spessoreA 0,38 0,36 8B 0,38 0,36 8C 0,38 0,36 8D 0,32 0,29 10E 0,30 0,29 10F 0,29 0,29 10ISOLAMENTO IN COPERTURA CON XROOF +SOLAIO DI BASE IN LATEROCEMENTOdal 1 gennaio 2010TegoleZona climaticaDLgs 311XroofIntercapedine dariaXroofLaterocemento 20-4Intonaco internoSpessore Xroof (cm) Trasmittanza W/m 2 k6 0,418 0,3410 0,28W/m 2 k W/m 2 k spessoreA 0,38 0,34 8B 0,38 0,34 8C 0,38 0,34 8D 0,32 0,28 10E 0,30 0,28 10F 0,29 0,28 10ISOLAMENTO IN COPERTURA CON XROOF +SOLAIO DI BASE IN CALCESTRUZZOdal 1 gennaio 2010TegoleZona climaticaDLgs 311XroofIntercapedine dariaXroofCalcestruzzoSpessore Xroof (cm) Trasmittanza W/m 2 k6 0,468 0,3710 0,30W/m 2 k W/m 2 k spessoreA 0,38 0,37 8B 0,38 0,37 8C 0,38 0,37 8D 0,32 0,30 10E 0,30 0,30 10F 0,29 - - buona norma verificare preventivamente il comportamento termoigrometrico dellintero pacchetto di copertura con software specifici.

La posa.Sequenza di posaUna volta posizionato il listone di partenza e quello laterale di chiusuraa raccordo con la parete verticale esterna, si procede fissando le staffe edil canale di gronda. Posizionare e fissare la prima fila di pannelli lungola linea di gronda, procedendo poi per file successive avendo cura che igiunti risultino sfalsati, fino al colmo. Lungo la linea di gronda opportunoutilizzare lelemento parapasseri areato, che impedisce laccesso divolatili nel sottotegola. In caso di contatto tra il canale di gronda in rameed il correntino metallico, necessario interporre uno strato isolante alfine di evitare possibili fenomeni di corrosione elettrochimica.Colmo ventilatoIn prossimit della linea di colmo, dovranno essere fissate le staffe diancoraggio in acciaio zincato, sulle quali dovr essere agganciato ilsottocolmo ventilato in zinco-piombo. Leventuale mancanza del correntinoporta-tegola vicino al colmo, verr compensata con un correntinosagomato da fissarsi attraverso il pannello alla struttura. Questa esecuzioneassicura la continuit di supporto delle tegole di copertura.SigillaturaI giunti laterali battentati dei pannelli devono essere sigillati sul lato cortocon silicone monocomponente prima del loro accostamento allincastro;in seguito dovranno essere impermeabilizzati superficialmente con lappositonastro fornito in dotazione. Questa esecuzione assicura la tenutadalle infiltrazioni accidentali di acqua dovute alla rottura o spostamentodelle tegole. Lungo le linee di compluvio, di colmo, di displuvioe chiusura laterale, nonché in presenza di tutti i corpi emergenti dellacopertura (completando la protezione con una V rovesciata a monte), sempre opportuno compensare con schiuma poliuretanica estrusa ivuoti conseguenti ai tagli irregolari dei pannelli, per evitare ponti termicied impermeabilizzando, successivamente, con lapposito nastro la zonaprecedentemente schiumata.FissaggioIl fissaggio dei pannelli deve sempre avvenire a monte del correntino;mediamente occorrono 4 fissaggi per metro quadro.Questi fissaggi dovranno entrare nella struttura portante (primaria) peralmeno 4 cm. Per ogni tipo di struttura vengono forniti specifici fissaggi.Per bloccare il manto di copertura fare riferimento alle disposizioni deiproduttori, alle normative tecniche (es. UNI 9460), alle consuetudini localio utilizzando gli accessori forniti.Trasporto, identificazione, conservazione e rintracciabilit.Per garantire lidentificazione e la tracciabilit del prodotto, ogni lastra marcata con il lotto di produzione ed ogni pacco dotato di apposita etichetta di identificazione serializzata. La marcatura CE viene apposta sulletichetta di identificazione.Non sono necessarie particolari precauzioni per il trasporto. Le lastre sono imballate con film termoretraibile resistenteai raggi UV. Durante il trasporto, lo stoccaggio, lutilizzo e la posa in opera le lastre non devono essere esposte a fiammelibere o ad altre fonti di innesco.

Accessori.Elytex-NSigillante siliconicoMembrana flessibile sottotegola in tessuto non tessuto(tnt) traspirante ed impermeabile.XbandSchiuma poliuretanicaSottocolmo in zinco e piomboNastro butilico autoadesivo, mm. 90 x mt. 10 autoprotettocon tessuto non tessuto (tnt).Gancio fermacolmoStaffa per colmo ventilatoTasselloVite autofilettanteCorrentino sagomatoTirafondiStaffa di bloccaggio tegolaListello areato di gronda

Alcune realizzazioni.CTL 134 - REV.6Via Rivera, 50 - 20841 Carate Brianza (MB)Tel. +39 0362 91601 - Fax +39 0362 990457Numero Verde: 800 554994E-mail: info@brianzaplastica.itwww.brianzaplastica.ithttp://it-it.facebook.com/brianzaplasticahttp://www.youtube.com/user/BrianzaPlastica
