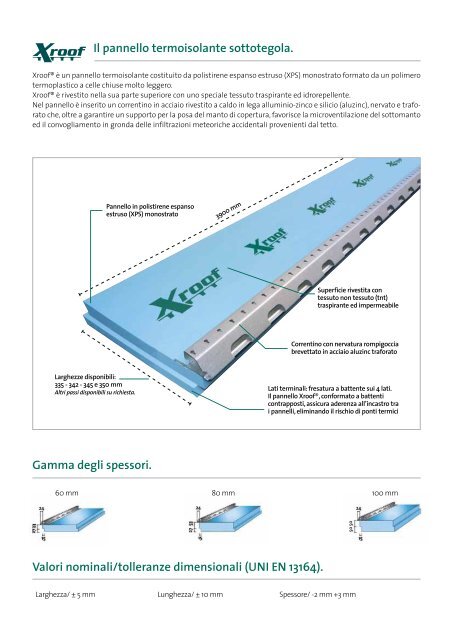

Il pannello termoisolante sottotegola.Xroof un pannello termoisolante costituito da polistirene espanso estruso (XPS) monostrato formato da un polimerotermoplastico a celle chiuse molto leggero.Xroof rivestito nella sua parte superiore con uno speciale tessuto traspirante ed idrorepellente.Nel pannello inserito un correntino in acciaio rivestito a caldo in lega alluminio-zinco e silicio (aluzinc), nervato e traforatoche, oltre a garantire un supporto per la posa del manto di copertura, favorisce la microventilazione del sottomantoed il convogliamento in gronda delle infiltrazioni meteoriche accidentali provenienti dal tetto.Pannello in polistirene espansoestruso (XPS) monostrato3900 mmSuperficie rivestita contessuto non tessuto (tnt)traspirante ed impermeabileCorrentino con nervatura rompigocciabrevettato in acciaio aluzinc traforatoLarghezze disponibili:335 - 342 - 345 e 350 mmAltri passi disponibili su richiesta.Lati terminali: fresatura a battente sui 4 lati.Il pannello Xroof, conformato a battenticontrapposti, assicura aderenza allincastro trai pannelli, eliminando il rischio di ponti termiciGamma degli spessori.60 mm 80 mm 100 mmValori nominali/tolleranze dimensionali (UNI EN 13164).Larghezza/ ± 5 mm Lunghezza/ ± 10 mm Spessore/ -2 mm +3 mm
Il prodotto.Xroof la soluzione ideale per lisolamento termico delle coperture a falde di qualsiasi tipo, adatto per interventi dibonifica di tetti di vecchi edifici e per la realizzazione di nuove coperture.La posa in opera dei pannelli risulta semplice e veloce, grazie alla facile manovrabilit e lavorabilit anche in quotadovuta allestrema leggerezza del materiale. Lo spessore del pannello dovr essere scelto nella dimensione adeguataa garantire lottenimento del valore di conduttanza termica U previsto dal D.Lgs. 311/06 nelle diverse zone climatiche.Per una corretta applicazione sufficiente rispettare delle semplici regole di installazione, il rigoroso utilizzo degliaccessori di completamento alla posa e verificare preventivamente il comportamento termoigrometrico dellinteropacchetto di copertura con software specifici. Per garantire limpermeabilizzazione della superficie, il pannello deveessere utilizzato preferibilmente su falde con pendenze superiori al 30%; al di sotto devono essere utilizzati sistemi diimpermeabilizzazione aggiuntivi (es. membrana impermeabile/traspirante).Struttura della falda.Il sistema Xroof estremamente semplice da posare, richiede normali utensili da cantiere e non necessita di manodoperaspecializzata. Perfetto per falda con struttura discontinua in ferro o in legno, con interasse secondo la tabella dei carichiammissibili sotto riportata e per la falda con struttura continua di qualsisasi tipo.Carico discendente ammissibile (da N/m 2 ): carico permanente + carico variabileInterasse tra gli appoggi - I - (cm) 60 70 80 90 100 110 120Spessore Sovraccarichi di esercizio (da N/m 2 )60 mm 545 475 415 355 304 266 23480 mm 602 535 464 402 356 322 302100 mm 715 640 565 502 445 398 354Coefficiente di sicurezzaFreccia3 (1/3*- carico rottura)I carichi ammissibili riportati soddisfano sempre la condizionelimite ≤ 1/200*lLe informazioni contenute in questa tabella si basano su un metodo interno e sono, per quanto risulta a nostra conoscenza, esatte ed accurate. La scelta delmateriale per copertura deve soddisfare le disposizioni di Legge (NTC: DM 14/01/2008 e circolare 617/2009) relative ai carichi e sovraccarichi.Pendenza della falda.Xroof, per garantire le prestazioni di seconda impermeabilizzazione, deve essere applicato su coperture a falda,prestando attenzione alla pendenza delle stesse come sotto consigliato.In ogni caso attenersi alle indicazioni tecniche fornite dai produttori delle differenti tegole.α % POSA IN OPERA XROOFXROOF17 ≥ 30% Qualsiasi manto di copertura17 < 30%Solo con manto di copertura finale continua(lastre) o sistemi di impermeabilizzazioneintegrativi
Pagina 1: Xroof. Il pannello termoisolante so
Pagina 5 e 6: Tabelle trasmittanza.Mostrano lo sp
Pagina 7 e 8: Accessori.Elytex-NSigillante silico
