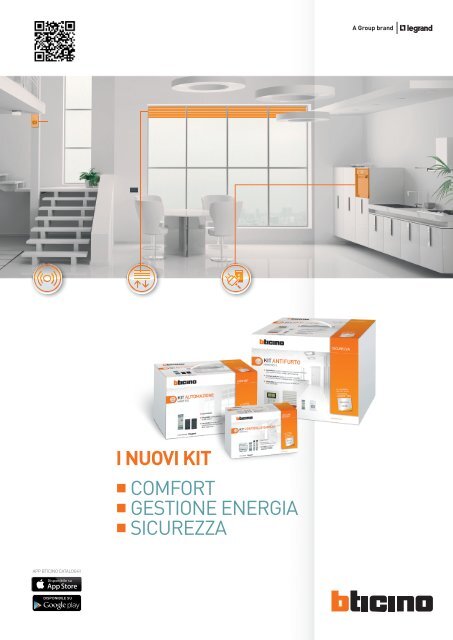

Guida nuovi KIT - Professionisti BTicino

INDICECARATTERISTICHE GENERALIMigliorare il comfort e la sicurezza in casa. . . . . . . . . . . . . . . . . . . . . 2Grandi vantaggi per l'installatore . . . . . . . . . . . . . . . . . . . . . . . . . . . 4Introduzione ai Kit . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6I KITMHKIT1013 - Kit Automazione . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10Esempio di installazione . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11Schema funzionale . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11Espansione dell’impianto . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12MHKIT4013 - Kit Controllo carichi . . . . . . . . . . . . . . . . . . . . . . . . . . 13Esempio di installazione . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13Schema funzionale . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14Espansione dell’impianto . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15MHKIT8513 - Kit Antifurto . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19Esempio di installazione . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19Schema funzionale . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20Possibili espansioni . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20CATALOGOCatalogo Kit Comfort, Gestione Energia, Sicurezza . . . . . . . . . . . . . . . 23SERVIZIBTicino per il professionista . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24

IL VANTAGGIODI SCEGLIERE I KITSupporto tecnico pre-venditadedicato. Puoi richiedere preventivio informazioni tecniche utili allapersonalizzazione o all'espansionedelle soluzioni proposte con i kitcontattando il:Numero Verde800-293000• Supporto tecnico post-vendita.Per assistenza sull’impianto èdisponibile una rete di CAT (CentriAssistenza Tecnica). Puoi conoscereil CAT della tua zona contattando il:Numero Verde800-837035• Specifica documentazione tecnica.Per facilitare l’installazione el’impiego, in ogni confezione sonofornite chiare e specifiche istruzioniper l’installatore e per il clienteKIT3

AMPIA SCELTA DIFINITURE ESTETICHELe Soluzioni proposte nei KIT possonoessere completate scegliendo tra la vastagamma di finiture estetiche che BTicinopropone. Per maggiori informazioniconsulta il sito: www.professionisti.bticino.itESPANDIBILITÀSERVIZIO DIPREVENTIVAZIONEBTicino offre ai propri clienti servizi diconsulenza tecnica e di preventivazioneai quali sottoporre le proprie richieste diinformazioni tecniche o riguardanti l’espansioneo personalizzazione dei kit.Chiama gratuitamente il numero verdeper usufruire del servizio. 800 293 000I Kit sono facilmente espandibiliin qualsiasi momento infunzione delle esigenze delcliente.Numero Verde800-293000Servizio clientie preventivazione gratuitaNumero Verde800-837035Centri assistenza tecnicaI numeri verdi sono attivi dal lunedì al venerdì dalle ore 8.30 alle 18.30KIT5

ESEMPI INSTALLATIVI E SCHEMI ELETTRICIKit AutomazioneESPANSIONE DELL’IMPIANTONel caso si desideri comandare più di 5 oggetti (tapparelleo tende) oppure avere a disposizione più punti di comandoè necessario integrare nell’impianto elettrico ulterioridispositivi attuatori e/o comandi che dovranno essereopportunamente configurati e collegati al bus.Per poter espandere il proprio impianto occorre valutaregli assorbimenti dei singoli dispositivi in modo da nonsuperare i 600 mA resi disponibili dall’alimentatore E49.Di seguito tabella con il calcolo degli assorbimenti realtivi agli articoli contenuti nel kitARTICOLO ASSORBIMENTO MHKIT10NLN4660M2 9 mA n° 1 → 9 mALN4661M2 13,5 mA n° 5 → 5 x 13,5 = 67,5 mAAssorbimento Totale MHKIT1013Corrente disponibile per espansione impianto76,5 mA523,5 mANNNNNNN230 Vac230 VacNLNLAlimentatore compattoE49ComandogeneraleLN4660M2(con copritastoantracite)teAttuatori concomandolocaleLN4661M2(con copritastoantracite)L1L2L1L2L1L2L1L2L1L2L1L2 L1PerespansioneimpiantoL2Cavo BUSL4669A = GENPL = –M = (*)PRE = 3Ar = –PLr = –A = 5PL = 1M = (*)TYPE = 1PRE = 5G1 = –A = 5PL = 2M = (*)TYPE = 1PRE = 6G1 = –A = 5PL = 3M = (*)TYPE = 1PRE = 6G1 = –A = 5PL = 4M = (*)TYPE = 1PRE = 5G1 = –A = 5PL = 5M = (*)TYPE = 1PRE = 5G1 = –A = 6PL = 1M = (*)TYPE = 1PRE = 5G1 = –A = 6PL = 2M = (*)TYPE = 1PRE = 5G1 = –Nota: per le prescrizioni installative e la configurazione dei dispositivi, attenersi a quanto descritto nel manuale di installazione a corredo del kit.(*) Per la configurazione attenersi alle indicazioni contenute nel foglio istruzioni presente nella confezione.Rispetto alla composizione della SOLUZIONE DOMOTICA originale si dovrà provvedere all’acquisto separato dei seguenticomponenti:ARTICOLO IMMAGINE DESCRIZIONE QUANTITÀLN4661M2 attuatore a 2 relè 2 moduli 212 KIT- copritasti in base all’estetica scelta -Si ricorda che, per tutte le informazioni tecniche necessarie ad espandere la soluzione originale (compresi calcolo degli assorbimenti e configurazione dei prodotti), BTicinomette a disposizione un apposito servizio, disponibile al numero verde 800.293.000.

AGGIUNTA DISPOSITIVO PER VISUALIZZAZIONE TRAMITE WEB BROWSERTramite questo dispositivo è possibile:- Visualizzare su PC o su un altro dispositivo (es. smartphone)i dati relativi al consumo;- Concentrare e memorizzare i dati di massimo 10 lineeenergetiche;- Effettuare operazioni di somma, differenza e moltiplicazionetra linee differenti;- Avere una registrazione dettagliata dei dati in ambitoelettrico scaricando i dati in un file excel;- Impostare diverse fasce orarie per quantificare i consumi;- Avere un backup semplice dei dati tramite scheda di memoriamicroSD;- Sulle Pagine web del dispositivo è possibile vedere il consumoistantaneo, giornaliero, mensile, consumo medio giornalieroper ogni mese, consumo totale degli ultimi 12 anni sottoforma di grafici o tabelle.Nota: gli assorbimenti dei dispositivi non dovranno superarei 600 mA resi disponibili dall’alimentatore E49.230 VacNLMGT1MGT2NLCentralinoo QuadroelettricoIG3523NLLAlimentatoreE49NCentrale controllo carichiF521A1 = –A2 = –A3 = 1P = –TOL = –LoadAttuatorecon sensoredi misuraF522A = –PL = –M = –P1 = –P2 = 1PF = –AttuatoreF523A = –PL = –G = –M = –P1 = –P2 = 2LoadLoadAttuatoreF523A = –PL = –G = –M = –P1 = –P2 = 3P1ab = –P2a = 1P2b = 2P1cd = –P2c = 3M = –Pannellocontrollo carichiN4673ModemRouter/SwitchEnergydata loggerF524BUS/SCSARTICOLO IMMAGINE DESCRIZIONE QUANTITÀF524 Energy data logger 1KIT17

ESEMPI INSTALLATIVI E SCHEMI ELETTRICIKit Controllo carichiAGGIUNTA DISPOSITIVI DI CONTROLLO CONSUMI E VISUALIZZAZIONETRAMITE INTERFACCE DI SISTEMASul bus del kit controllo carichi è possibile aggiungereanche altri dispositivi per il controllo dei propri consumidomestici (previa valutazione degli assorbimentidei dispositivi in modo da non superare i 600 mA residisponibili dall’alimentatore E49). ll sistema di visualizzazioneconsumi permette, grazie all’utilizzodi interfacce contaimpulsi e misuratori di energiaelettrica a toroidi, di visualizzare sulle interfacce i consumi dielettricità, gas, acqua e i dati provenienti dai sistemi dicontabilizzazione di calore. Nell’esempio sotto riportato, alkit, vengono aggiunti una INTERFACCIA CONTAIMPULSI e undisplay, per poter visualizzare oltre al consumo di energia anchequello di acqua.230 VacNLMGT1MGT2NLCentralinoo QuadroelettricoIG3523NLLAlimentatoreE49NCentrale controllo carichiF521A1 = –A2 = –A3 = 1P = –TOL = –LoadAttuatorecon sensoredi misuraF522A = –PL = –M = –P1 = –P2 = 1PF = –AttuatoreF523A = –PL = –G = –M = –P1 = –P2 = 2LoadLoadAttuatoreF523A = –PL = –G = –M = –P1 = –P2 = 3P1ab = –P2a = 1P2b = 2P1cd = –P2c = 3P2d = 4M = –Pannellocontrollo carichiN4673Local displayN/NT/L4891BUS/SCSA1 = -A2 = -A3 = 2G = –M = 3SM = –Interfacciacontaimpulsi3522ARTICOLO IMMAGINE DESCRIZIONE QUANTITÀN/NT/L4891 Local display 13522 Interfaccia contaimpulsi 118 KIT

MHKIT8513 - Kit antifurtoSoluzione con estetica neutra per la sicurezza volumetricae perimetrale della casa. Permette l’inserimento/disinserimento dell’impianto direttamente dalla centraleantifurto. In funzione dell'ambiente da proteggere èpossibile espandere il kit con l'aggiunta sia di sensori(volumetrici e perimetrali), sia di dispositivi di inserimento/disinserimento. La programmazione dell'impianto èrealizzabile direttamente dalla centrale o mediantel'applicativo TiSecurity Standard fornito all'interno del kit.La centrale 3485STD è dotata di due morsetti per ilcollegamento di due linee contatti.COMPOSIZIONE DEL KITARTICOLO DESCRIZIONE QUANTITÀE49 alimentatore compatto (2 mod. DIN) 1N4640B rilevatore ad infrarossi passivi 13485STD centrale antifurto standard 14072L sirena esterna 13501/2 busta 10 configuratori 1I configuratori sono forniti in quantità sufficiente per realizzare la funzione descritta. Nella confezione non sono compresi i seguenti prodotti:- cavo (doppino con guaina) art. L4669S che viene venduto in matassa di 100 metri- batteria 12 V art.3505/12, per sirena esternaESEMPIO DI INSTALLAZIONEEsempio di impianto per la protezione di un appartamento con alcuni prodotti suggeriti per meglio personalizzare l'impiantoin funzione delle esigenze del cliente.Centrale per il controllodell'impiantoSensori IRSensore a contattomagnetico per porte ofinestreAlimentatore compatto(2 mod DIN)Sensore a contatto magnetico perporte o finestreSirena esternaKIT19

22 KITCATALOGO

Catalogo Kit comfort, gestione energia e antifurtoCOMFORTArticoloMHKIT1013KIT AUTOMAZIONESoluzione per l’automazione di tapparelle. Permette il comandodi 5 tapparelle o tende motorizzate, oppure di soluzioni mistetapparelle e tende, con comandi singoli e comando generale.Espandibile con altri attuatori ed integrabile con altre funzioniMY HOME.Estetica LIVINGLIGHT (finiture Bianca, Tech, Antracite). Il kit ècomposto da 5 attuatori a relè per il comando di carichi singoli,1 comando generale, 1 alimentatore e copritasti per attuatori ecomando.Nota: nella confezione non sono compresi i seguenti prodotti, da acquistareseparatamente:- cavo (doppino con guaina) art. L4669 venduto in matassa di 100 metri;- scatole da incasso o parete, supporti e placche di finitura della serie LIVINGLIGHT.GESTIONE ENERGIAArticoloMHKIT4013SICUREZZAArticoloMHKIT8513KIT CONTROLLO CARICHIQuesto kit permette di gestire la massima potenza impiegata edi scollegare automaticamente, in caso di sovraccarico le utenzemeno importanti (in base alla priorità impostata). È facilmenteespandibile ed integrabile con altre funzioni MY HOME.Il kit è composto da 1 centrale controllo carichi, 1 attuatore 16 Acon sensore di misura, 2 attuatori 16 A, 1 pannello controllo carichiserie LIVINGLIGHT di colore bianco ed 1 alimentatore.Nota: nella confezione non sono compresi i seguenti prodotti, da acquistareseparatamente:- cavo (doppino con guaina) art. L4669 venduto in matassa di 100 metri;- scatole da incasso o parete, supporti e placche di finitura della serie LIVINGLIGHT.KIT ANTIFURTOIdeale per la protezione di unità abitative semplici, questo kitè facilmente espandibile per la realizzazione di impianti piùcomplessi. Il kit è composto da 1 centrale, 1 rilevatore volumetrico ainfrarossi, 1 sirena esterna ed 1 alimentatore compatto.Nota: nella confezione non sono compresi i seguenti prodotti, da acquistareseparatamente:- cavo (doppino con guaina) art. L4669S venduto in matassa di 100 metri;- batteria per sirena esterna art. 3505/12.KIT23
