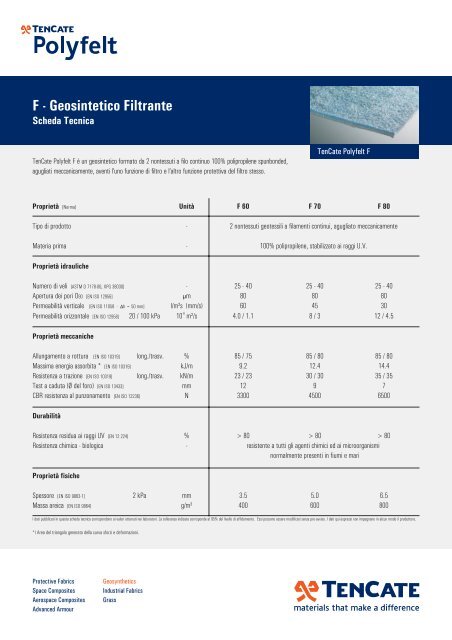

F - Geosintetico Filtrante - TenCate

F - Geosintetico Filtrante
Scheda Tecnica
TenCate Polyfelt F é un geosintetico formato da 2 nontessuti a filo continuo 100% polipropilene spunbonded,
agugliati meccanicamente, aventi l’uno funzione di filtro e l’altro funzione protettiva del filtro stesso.
TenCate Polyfelt F
Proprietà [Norma]
Unità F 60 F 70 F 80
Tipo di prodotto - 2 nontessuti geotessili a filamenti continui, agugliato meccanicamente
Materia prima - 100% polipropilene, stabilizzato ai raggi U.V.
Proprietà idrauliche
Numero di veli [ASTM D 7178-06, XPG 38030]
- 25 - 40 25 - 40 25 - 40
Apertura dei pori O90 [EN ISO 12956]
μm
80 80 80
Permeabilità verticale [EN ISO 11058 - Δh
= 50 mm] l/m²s (mm/s) 60 45 30
Permeabilità orizzontale [EN ISO 12958] 20 / 100 kPa
-6
10 m²/s 4.0 / 1.1 8 / 3 12 / 4.5
Proprietà meccaniche
Allungamento a rottura [EN ISO 10319] long./trasv. % 85 / 75 85 / 80 85 / 80
Massima energia assorbita * [EN ISO 10319]
kJ/m
9.2 12.4 14.4
Resistenza a trazione [EN ISO 10319] long./trasv. kN/m 23 / 23 30 / 30 35 / 35
Test a caduta (Ø del foro) [EN ISO 13433]
mm 12 9 7
CBR resistenza al punzonamento [EN ISO 12236]
N 3300 4500 6500
Durabilità
Resistenza residua ai raggi UV [EN 12 224]
% > 80 > 80 > 80
Resistenza chimica - biologica - resistente a tutti gli agenti chimici ed ai microorganismi
normalmente presenti in fiumi e mari
Proprietà fisiche
Spessore [EN ISO 9863-1]
2 kPa mm 3.5 5.0 6.5
Massa areica [EN ISO 9864]
g/m² 400 600 800
I dati pubblicati in questa scheda tecnica corrispondono ai valori ottenuti nei laboratori. La tolleranza indicata corrisponde al 95% del livello di affidamento. Essi possono essere modificati senza pre-avviso. I dati qui espressi non impegnano in alcun modo il produttore.
*) Area del triangolo generato della curva sforzi e deformazioni.
Protective Fabrics
Space
Composites
Aerospace Composites
Advanced Armour
Geosynthetics
Industrial Fabrics
Grass

TenCate Polyfelt F - Il concetto di costrizione, Termini di fornitura
Il concetto di costrizione
Il numero “m” di costrizioni è un parametro non dimensionale, che associa le caratteristiche
strutturali di un non-tessuto (spessore, porosità e dimensione della fibra).
Un geotessile destinato alla filtrazione assolve alla propria funzione con valori
“m” da 25 a 40 costrizioni.
1. L’omogeneità del filtro con valore m 25
FOS [microns]
160
140
120
100
80
60
40
0
1 2 3 4 5 6
Spessore del geotessile [mm]
100%
0%
O = C
0 0
O100 O100
C = O
0 0
Le funzioni di un sistema filtrante mediante
geotessile sono: (figura qui a destra)
(1) Stabilizzare la struttura del terreno
(2) Permettare il transito di particelle instabili, fini.
(3) Permettere nel lungo periodo, un flusso
dell’acqua.
In via sperimentale (schema a sinistra): Il geotessile
risulta omogeneo a partire da un determinato
spessore. Lo spessore ottimale dipende della
struttura interna (densità e dimensione della fibra)
In termini teoretici (schema a destra):
Il nontessuto è omogeneo nel caso in cui presenti un
numero di costrizioni pari a 25 (e ciò vale per
qualsiasi nontessuto).
2. Stabilità del terreno (esclusione del rischio di intasamento interno) - m 40
Per stabilizzare un terreno, si dovrebbero
mantenere le particelle della struttura del terreno,
in prossimità dell’interfaccia terreno/geotessile.
Una filtrazione stabile è garantita quando il numero
massimo delle costrizioni non supera un valore ben
preciso: m 40
m = (1 - Porositŕ) x
Spessore
Dimensione della fibra
Condizioni di fornitura Unitŕ F 60 F 70 F 80
Lunghezza x Larghezza m x m 100 x 6 60 x 6 40 x 6
Area m² 600 360 240
Peso del rotolo kg 252 228 204
TENCATE GEOSYNTHETICS AUSTRIA GMBH
Schachermayerstr. 18, A-4021 Linz, Austria
Tel. +43 732 6983 0, Fax +43 732 6983 5353
service.at@tencate.com, www.tencate.com/geosynthetics
TENCATE GEOSYNTHETICS ITALY S.R.L.
Via Montale 2, I-20036 Meda (MI), Italy
Tel. +39 0362 34 58 11, Fax +39 0362 34 58 12 50
service.it@tencate.com
Secondo Dr. J.P. Giroud, International Conference Geofilter’96 Montréal
Le informazioni contenute in questa scheda tecnica sono il meglio delle ns. conoscenze tecniche, riviste e corrette. Tutto ciò non comporta alcuna responsabilità da parte ns. Non è ns. intenzione violare alcun brevetto o licenza.
FOS / Dim. della fibra [-]
10
9
8
7
6
5
4
3
2
1
�
0 20
m=10
m=15
m=20
40 60 80 100 120 140 160 180 200
Spessore / Dimensione della fibra [-]
�
m=25
m=30
m=40
m=80
�
502 154 | 03.200 9 | IT
