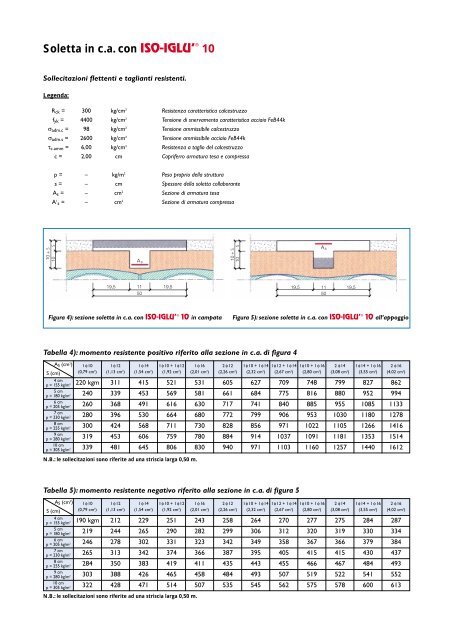

Soletta in c.a. con ISO-IGLU’ ® 10Sollecitazioni flettenti e taglianti resistenti.Legenda:R ck = 300 kg/cm 2 Resistenza caratteristica calcestruzzof yk = 4400 kg/cm 2 Tensione di snervamento caratteristica acciaio FeB44kσ adm.c = 98 kg/cm 2 Tensione ammissibile calcestruzzoσ adm.s = 2600 kg/cm 2 Tensione ammissibile acciaio FeB44kτ c.amm = 6,00 kg/cm 2 Resistenza a taglio del calcestruzzoc = 2,00 cm Copriferro armatura tesa e compressap = – kg/m 2 Peso proprio della strutturas = – cm Spessore della soletta collaboranteA s = – cm 2 Sezione di armatura tesaA 1 s = – cm 2 Sezione di armatura compressa10 + S10 SA s10 + S10 SA s19,5 11 19,55019,5 11 19,550Figura 4): sezione soletta in c.a. con ISO-IGLU’ ® 10 in campataFigura 5): sezione soletta in c.a. con ISO-IGLU’ ® 10 all’appoggioTabella 4): momento resistente positivo riferito alla sezione in c.a. di figura 4A S (cm 2 ) 1φ10 1φ12 1φ14 1φ10 + 1φ12 1φ16 2 φ12 1φ10 + 1φ14 1φ12 + 1φ14 1φ10 + 1φ16 2 φ14 1φ14 + 1φ16 2 φ16S (cm) (0,79 cm 2 ) (1,13 cm 2 ) (1,54 cm 2 ) (1,92 cm 2 ) (2,01 cm 2 ) (2,26 cm 2 ) (2,32 cm 2 ) (2,67 cm 2 ) (2,80 cm 2 ) (3,08 cm 2 ) (3,55 cm 2 ) (4,02 cm 2 )4 cmp = 155 kg/m 2 220 kgm 311 415 521 531 605 627 709 748 799 827 86210 cmp = 305 kg/m 2 339 481 645 806 830 940 971 1103 1160 1257 1440 16125 cmp = 180 kg/m 2 240 339 453 569 581 661 684 775 816 880 952 9946 cmp = 205 kg/m 2 260 368 491 616 630 717 741 840 885 955 1085 11337 cmp = 230 kg/m 2 280 396 530 664 680 772 799 906 953 1030 1180 12788 cmp = 255 kg/m 2 300 424 568 711 730 828 856 971 1022 1105 1266 14169 cmp = 280 kg/m 2 319 453 606 759 780 884 914 1037 1091 1181 1353 1514N.B.: le sollecitazioni sono riferite ad una striscia larga 0,50 m.Tabella 5): momento resistente negativo riferito alla sezione in c.a. di figura 5A S (cm 2 ) 1φ10 1φ12 1φ14 1φ10 + 1φ12 1φ16 2 φ12 1φ10 + 1φ14 1φ12 + 1φ14 1φ10 + 1φ16 2 φ14 1φ14 + 1φ16 2 φ16S (cm) (0,79 cm 2 ) (1,13 cm 2 ) (1,54 cm 2 ) (1,92 cm 2 ) (2,01 cm 2 ) (2,26 cm 2 ) (2,32 cm 2 ) (2,67 cm 2 ) (2,80 cm 2 ) (3,08 cm 2 ) (3,55 cm 2 ) (4,02 cm 2 )4 cmp = 155 kg/m 2 190 kgm 212 229 251 243 258 264 270 277 275 284 28710 cmp = 305 kg/m 2 322 428 471 514 507 535 545 562 575 578 600 6135 cmp = 180 kg/m 2 219 244 265 290 282 299 306 312 320 319 330 3346 cmp = 205 kg/m 2 246 278 302 331 323 342 349 358 367 366 379 3847 cmp = 230 kg/m 2 265 313 342 374 366 387 395 405 415 415 430 4378 cmp = 255 kg/m 2 284 350 383 419 411 435 443 455 466 467 484 4939 cmp = 280 kg/m 2 303 388 426 465 458 484 493 507 519 522 541 552N.B.: le sollecitazioni sono riferite ad una striscia larga 0,50 m.
