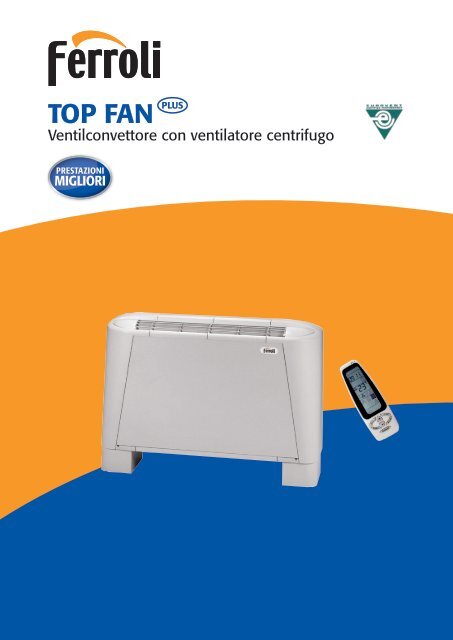

TOP FANPLUSVentilconvettore con ventilatore centrifugoPRESTAZIONIMIGLIORI

TOP FANPLUSVentilconvettore con ventilatore centrifugoPRESTAZIONIMIGLIORIVM-BVM-FVNSerie con ventilatore centrifugo, disponibile in 9 grandezze e tre versioni.VM-B con mantello per installazione verticale e orizzontale e aspirazione dal bassoVM-F con mantello per installazione verticale e orizzontale e aspirazione frontaleVN senza mantello per installazione verticale e orizzontaleCARATTERISTICHE GENERALIMobile di copertura ottenuto mediante integrazione di parti in materiale plastico e parti in lamierazincata, verniciata a forno con polveri epossidiche.Struttura portante in acciaio zincato.Batteria di scambio termico a pacco alettato con alette in alluminio e tubi in rame, collettori inottone appositamente disegnati per garantire basse perdite di carico.Filtro aria di facile estrazione e pulizia, rigenerabile mediante lavaggio o soffiatura.Gruppo ventilante con motore a tre velocità e ventole in alluminio.Ampia gamma di controlli sia da installare a bordo macchina, che remoti a parete.Nuova versione con telecomando a raggi infrarossitermostatoevoluto

scheda tecnicaGRANDEZZA UNITà 15 20 30 40 50 60 80 100 120Potenza frigoriferatotalePotenza frigoriferasensibilemax (E)medminmax (E)medminwwwwww1.1009807708507355601.4001.2009501.0609107052.1001.8501.4501.6201.4001.090Portata acqua (E) l/h 189 241 361 482 585 688 843 1.049 1.178Deumudificazione max vel g/h 350 490 670 1.050 1.150 1.550 1.600 2.100 2.200Perdite di carico lato acqua (E) KPa 3,6 5,3 9,6 15,2 13,0 14,6 15,0 8,0 10,1Potenza termicamaxmedminwww2.8002.4001.8003.6503.1502.2505.5004.5503.4002.8002.4501.9002.0601.7801.3906.5005.4504.0003.4003.0102.3902.4202.2451.7107.8006.6004.9304.0003.5502.8002.9002.5501.9859.4007.9005.8004.9004.3503.6003.8003.3502.73512.50010.8008.3006.1005.5004.4004.6304.0453.15514.90012.5009.600Portata acqua l/h 241 314 473 559 671 808 1.075 1.281 1.359Perdite di carico lato acqua (E) KPa 5,1 8,6 17,6 24,2 14,0 18,1 17,7 10,8 12,1Potenza termica (1) (E) w 1.700 2.050 3.200 3.850 4.300 5.100 7.200 8.080 9.300Perdite di carico lato acqua (E) kPa 4,4 6,9 14,6 23 14 18 19,1 9,9 12,5Potenza termica rangoaggiuntivomax (E)medminwww1.2501.0708601.6501.4201.1302.5502.1101.750Portata acqua l/h 108 142 219 271 317 353 434 533 598Perdite di carico lato acqua kPa 1,8 3,0 8,7 13,2 4,0 4,1 6,88 12,8 16,1Potenza term. res. elettrica w 800 800 1.500 1.500 2.200 2.200 2.200 2.600 2.600Portata ariamaxmedminm 3 /hm 3 /hm 3 /h215170110280210140Ventilatori nr. 1 1 1 1 2 2 2 2 2Potenza sonora (E)maxmedmindB(A)dB(A)dB(A)433932474235504336544841514436554938625748615749645951Pressione sonora (2)maxmedmindB(A)dB(A)dB(A)343023383326410310220Potenza max. motore (E) w 30 38 33 60 40 70 120 120 160Attacchi batteria principale 3R ø 3/4” 3/4” 3/4” 3/4” 3/4” 3/4” 3/4” 3/4” 3/4”Attacchi batteriasupplementare1R ø 1/2” 1/2” 1/2” 1/2” 1/2” 1/2” 1/2” 1/2” 1/2”Contenuto acquabatt. 3Rbatt. 1Rll0,820,220,820,22Attacco scarico condensa ø 16 16 16 16 16 16 16 16 164134271,260,363.1502.6402.1505154002904539321,260,363.6903.1502.3206155103504235271,880,504.1003.4402.8207506004104640291,880,505.0504.3603.4801.0508505705348391,880,506.2005.2004.2501.2009706705248402,420,646.8506.1005.0005.3004.6303.72015.80013.27010.0006.9506.1904.8001.3501.0707205550422,420,64NOTE: Alimentazione: 230-1-50 [V-F-Hz]Riscaldamento:temp. Aria Ambiente: 20°Ctemp. Acqua in ingresso: 70°C, Δt acqua 10°C alla massima velocità ventilatore;per media e minima velocità ventilatore, portata acqua come nella massima velocità.(1) temp. Acqua in ingresso: 50°C portata acqua come in raffreddamento.Velocità ventilatore: max.Raffreddamento:temp. Aria Ambiente: 27°C D.B. 19°C W.B.temp. Acqua in ingresso: 7°C, Δt acqua 5°C alla massima velocità ventilatore;per media e minima velocità ventilatore, portata acqua come nella massima velocità.Velocità ventilatore: max(2) Pressione sonora in ambiente di 100 m3 con tempo di riverbero di 0,5 sec.(E): Dati dichiarati secondo il programma di Certificazione EuroventTOP FAN VM-B(ripresa aria dal basso)TOP FAN VM-f(ripresa aria FRONTALE)TOP FAN VN(SENZA MANTELLO DA INCASSO)modello A mm PESO kg15÷20 690 1430÷40 940 2050÷80 1.190 27100÷120 1.440 34modello A mm PESO kg15÷20 690 1530÷40 940 2150÷80 1.190 28100÷120 1.440 36modello A mm PESO kg15÷20 474 1130÷40 724 1550÷80 974 22100÷120 1.224 29

accessoriPRESTAZIONIMIGLIORIBCV-F BCO-F PMFMPFADPAFAPFMDbacinella verticaleed orizzontalePM PLENUM DI MANDATAPA PLENUM DI ASPIRAZIONEFLANGIA DI ASPIRAZIONEE MANDATA A 90°FLANGIA DI ASPIRAZIONEE MANDATA DIRITTAGAGMGRIGLIA DI ASPIRAZIONEE GRIGLIA DI MANDATAVB1 KIT VALVOLA ON-OFFPER BATTERIA 1RVB3 KIT VALVOLA ON-OFFPER BATTERIA 3RVB1-F KIT VALVOLA A 2 VIEPER BATTERIA 1RPA PIEDINIPC PANNELLO DI CHIUSURAPOSTERIORERE RESISTENZAELETTRICATC TERMOSTATO DI CONSENSO(solo per il COMMUTATORE CMR-F e CM-F)MS-F MOTORE PER SERRANDAKIT ALETTE ORIENTABILIBS BATTERIASUPPLEMENTARE 1RVB3-F KIT VALVOLA A 2 VIEPER BATTERIA 3RIL CORRETTOABBINAMENTO EDI RELATIVI CODICISONO RIPORTATI NELLISTINOSr-F SERRANDAdi ripresa

pannelli comandoSono disponibili due serie di pannelli per questa tipologia di installazione:BORDO MACCHINA per installazione del fan coil a pavimento (modelli VM-B, VM-F)REMOTA A MURO per installazione del fan coil a soffitto (modelli VM-B, VM-F) o controsoffitto (modello VN).Ognuna delle serie comprende tre tipologie di comando, commutatore, termostato base e termostato evoluto.11122342364575COMMUTATOREDispone di un selettore (1) per lafunzione Estate / Off / Inverno, mentreil secondo (2) seleziona la velocità delventilatore Min / Med / Max.Disponibile in due diverse versioni:- per installazione a mobiletto CM-F- per installazione remoto CMR-FTERMOSTATO BASEDispone di un selettore (1) per lafunzione On / Off, un selettore (2) perEstate / Inverno / Auto, un selettore (3)per la velocità del ventilatore Min / Med/ Max, mentre, con la manopola (4) siimposta la temperatura desiderata. Latemperatura corrispondente alla posizione0 è 20°C in riscaldamento e 25°C inraffreddamento.Il led rosso (5) è acceso quando ilcomando sta termostatando.Disponibile in due diverse versioni:- per installazione a mobiletto TA-F- per installazione remoto TAR-FTERMOSTATO EVOLUTODisponibile in due diverse versioni:- per installazione a mobiletto TE-F- per installazione remoto TER-FIl comando dispone di un selettore (1)per la funzione On / Off, un selettore (2)per Estate / Inverno / Auto, unselettore (3) per la velocità del ventilatoreMin / Med / Max / Auto mentre, con lamanopola (4) si imposta latemperatura desiderata. La temperaturacorrispondente alla posizione 0 è 20°C inriscaldamento e 25°C in raffreddamento.Il led rosso (5) è acceso quando ilcomando sta termostatando. Il tastoeconomy (6) permette di variare il setpoint invernale e quello estivo. Premendoil tasto si accende il led verde (7) e laventilazione si forza alla minima velocità.STAFFAGGIO E ATTACCHIGRANDEZZA UNITà UM 15-20 30-40 50-60-80 100-120A mm 415 665 915 1165

Novità 2010telecomando e ricevitoriNEWTelecomandoTelecomando a raggi infrarossi (per tutte le grandezze e versioni) con display a cristalliliquidi completo di staffa di supporto per fissaggio a parete, che permette le seguentifunzioni:Accensione\SpegnimentoModalità di funzionamento (Caldo / Freddo / AutoChange Over / Sola ventilazione -richiesta presenza di valvole -)Velocità del ventilatore (Max /Med / Min / Auto)Temperatura di Set-PointImpostazione TimerImpostazione scala temperatura °C o °FLOGICHE DI CONTROLLOUNITà 2 TUBISENZA VALVOLACON VALVOLAUNITà 4 TUBICON 2 VALVOLERicevitore a vistaPosizionato sul pannello frontale dell’unità, è completo di led Timer (giallo), led difunzionamento (verde) e tasto per ON/OFF di emergenza e zona di ricezione. Ilsistema si completa con la scheda all’interno dell’unità. Il sistema viene fornito giàinstallato e collaudato in azienda.Ricevitore a parete da incassoIl ricevitore viene fornito nel caso di unità ad incasso e si posiziona a vista sulcontrosoffitto. è completo di led Timer (giallo), led di funzionamento (verde) e tastoper ON/OFF di emergenza e zona di ricezione. Viene fornito con cavo multipolare(lunghezza max 0,8 metri) per la rapida connessione e con la scheda elettronica dainstallare a bordo unità. è remotabile rispetto la macchina; il collaudo del sistemaavviene in azienda mentre il posizionamento del ricevitore è di competenzadell’installatore.

Sistema 4XUT / 8SF gestione 4/8 unità TOP FAN PLUSSistema 4XUTSi tratta di una scheda a relè completadi singoli contatti per alimentare letre velocità dei ventilconvettori con lapossibilità di gestire le valvole per impiantia 2 o a 4 tubi.Completo di:SCATOLA DI CONTENIMENTO, SCHEDAELETTRONICA, RELè, MORSETTIERE e STAFFA DIFISSAGGIOFunzionamentoI comandi interessati sono quelli indicatinegli accessori dei fan coil, sia adinstallazione a parete o a mobiletto.Le regolazioni sulla velocità del ventilatoree sul set point ambiente sono quellepreviste dagli stessi comandi.in alternativa:commutatore (1)termostato base (2)termostato evoluto (3)(remoti o mobiletto)Nota: Eventuale termostato di consenso, sonda acqua e sonda ariavanno posizionate in maniera opportuna.1 2 3Alimentazione elettricaDa comando a Sistema 4XUTDa Sistema 4XUT aventilconvettoriSistema 4XUTSistema 8SFIl sistema permette di controllare fino a 8 unitàfan coil in parallelo con un solo comandoMASTER nelle configurazioni:COMANDO MASTERDI ZONACOMANDOLOCALEIMPIANTO 2 TUBI, IMPIANTO 2 TUBI +RESISTENZA ELETTRICA, IMPIANTO 4 TUBIFunzioni specificheControllo ventilatore a 3 velocitàControllo valvole in modalità on/offControllo della resistenza elettricaMonitoraggio della temperatura dell’acqua perdefinire il change over estate/inverno(se è presente la sonda acqua)Commutazione acceso/st-by attraverso l’ingressodigitale porta/finestra.Algoritmo di regolazione PI (proporzionaleintegrale); analizza nel tempo le temperature e siadatta istante per istante alle esigenzeComunicazione locale tra i vari dispositivi via busa 2 filiI collegamenti elettrici sono prevalentemente aconnettori rapidi e le connessioni a vite sono limitate alminimo.sonda ariasonda acquaSet point regolazione automaticiPer impianti a 2 tubi con change over estate/inverno stagionale i set point assunti sono:20°C in riscaldamento25°C in condizionamentoPer impianti a 4 tubi o 2 tubi + resistenza con change over estate/inverno i setpoint assunti sono:21°C in riscaldamento23°C in condizionamento.Per la protezione antigelo il set point è fissato a 8 °C.

Sistema 8SF gestione 8 unità TOP FAN PLUSPRESTAZIONIMIGLIORITERMINALE ROOM UNIT(con timer settimanale)COMPONENTI DEL SISTEMATERMINALE LOCAL UNIT(per installazione a bordo macchina)ESPANSIONE INTERFACCIABUS KNX(in sviluppo, è un bus studiatoper la gestione domotica)MODULO DI POTENZABASE PER IMPIANTO 2 TUBIESPANSIONEPER IMPIANTO 4 TUBIESPANSIONEPER IMPIANTO 2 TUBI+ RESISTENZALa configurazione delle varie versioni sieffettua mediante i dip switch presentisia sul modulo di potenza che sulleespansioni stesse.SONDA ACQUAPermette di effettuare i controllidi minima temperatura dell’acquae change over.SONDA ARIAPermette di controllare localmentela temperatura ambiente sul fan coilsu cui è installata.

Sistema 8SF gestione 8 unità TOP FAN PLUSè il terminale MASTER e definisce per tutto il Gruppo le impostazioni generali - Set-point, modo di funzionamento,velocità, temporizzazioni.TERMINALE ROOM UNITTasti e funzioni1 Tasto Stand-by/Acceso2 Tasti Impostazione orario e Programmazione Timer 7gg3 Tasto Impostazione +/- Set-point4 Tasto Impostazione Modo funzionamento5 Impostazione ventilazione6 Visualizzazione Temp. amb. e set point7891011Visualizzazione orarioVisualizzazione Vel. VentilatoreVisualizzazione giornoModalità funzionamentoVisualizzazione timer attivo1016478295113 3È il terminale slave e permette di modificare i parametri imposti dal MASTER solo sull’unità alla quale è collegata.COMANDO LOCAL UNITTasti e funzioni1 Accensione e Selezione velocità ventilatoreAlta-Media-Bassa-Automatica (la velocità automaticaequivale alla velocità selezionata dal Master)2 Cursore variazione del Set Point (+ o -3°Crispetto il valore impostato dal Terminale Master)3 Led indicazione Stand-by/Attivo4 Led indicatori disponibilità caldo/freddo134 42

Sistema 8SF gestione 8 unità TOP FAN PLUSPRESTAZIONIMIGLIORIINSTALLAZIONE SU SINGOLA UNITàROOM UNITda applicare a muroCAVETTO DI COLLEGAMENTOdue fili di collegamentocon morsetti a viteSCHEDA DI POTENZAin custodia di plasticadirettamente collegabile al telaioGruppo di unità (max. 8) collegate fra loro mediante bus di comunicazione a due fili con distanza massimatotale di 100 m. Tutte le unità eseguono le stesse funzioni.Il terminale ROOM UNIT è il MASTER del sistema e definisce per tutto il Gruppo le impostazioni generali (Setpoint,modo di funzionamento, velocità , temporizzazioni).INSTALLAZIONE SU GRUPPOsonda acquasonda ariaNon sono richieste attività di configurazione indirizzi delle varie unità, tutte funzionano allo stesso modo.La sonda acqua definisce per tutto il gruppo la temperatura per il change over automatico e la funzioneprevenzione aria fredda in riscaldamento. Se la sonda acqua è dichiarata non presente, queste funzioni non sonoattive.La sonda aria in ripresa definisce solo perl l’unità su cui è installata il valore di temperatura su cui termostatare, nelcaso non vi sia una sonda aria, il riferimento per la regolazione è la temperatura lettadal comando ROOM UNIT.

Sistema 8SF gestione 8 unità TOP FAN PLUSROOM UNITLOCAL UNITINSTALLAZIONE SU GRUPPO CON COMANDO ROOM UNIT E LOCAL UNITsonda aRIAsonda acquaIl terminale ROOM UNIT è il MASTER del sistema e definisce per tutto il Gruppo le impostazioni generali-Setpoint,modo di funzionamento, velocità , temporizzazioni.Installando il comando LOCAL UNIT è possibile modificare i parametri imposti dal MASTER solo sull’unità allaquale LOCAL UNIT è collegata.Per poter modificare localmente il set point è necessario installare una sonda aria a bordo dell’unitàequipaggiata con LOCAL UNIT.Le funzioni che possono essere variate da LOCAL UNIT sono:Modifica del set-point (+ o -3°C rispetto il valore impostato dal Master)Selezione della velocità del ventilatore Alta-Media-Bassa-Automatica(la velocità Automatica equivale alla velocità selezionata dal Master ROOM UNIT).ALCUNE NOTE TECNICHE DI INSTALLAZIONEDistanza cavo di collegamento tra ROOM UNIT e unità di potenza = max 30 metriDistanza cavo flat di collegamento LOCAL unit e unità di potenza = max 3 metriDistanza cavo collegamento tra unità = max 30 metri

i migliori gradi centigradiAVVISO PER GLI OPERATORI COMMERCIALI:Il presente listino annulla e sostituisce i precedenti. I prezzi di listino non comprendonol’IVA. I prezzi contenuti nel presente listino si intendono per prodotti FRANCO NOSTROSTABILIMENTO. Per le spese di trasporto sarà applicata una quota percentuale, di valoreproporzionale alla distanza dallo stabilimento FERROLI.cod. 89D16001/01 - 02/10Nell’ottica della ricerca del miglioramento continuo della propria gamma produttiva, al fine diaumentare il livello di soddisfazione del Cliente, l’Azienda precisa che le caratteristiche estetichee/o dimensionali, i dati tecnici e gli accessori possono essere soggetti a variazione.Occorre pertanto prestare la massima cura affinché ogni documento tecnico e/o commerciale(listini, cataloghi, depliants ecc…) fornito al Cliente finale risulti essere aggiornato con l’ultimaedizione. I prodotti del presente documento possono essere considerati coperti da garanzia seacquistati e installati in Italia.L’Organizzazione Commerciale e quella dei Centri di Assistenza Tecnica sono reperibili sulsito internet www.ferroli.itPer qualsiasi informazione riguardantei prodotti e l’Assistenza Tecnica contattare:800-59-60-40CONSULENZA: prevendita@ferroli.itPOST-VENDITA: postvendita@ferroli.itFerroli spa ¬ 37047 San Bonifacio (Verona) Italy ¬ Via Ritonda 78/Atel. +39.045.6139411 ¬ fax +39.045.6100933 ¬ www.ferroli.it
