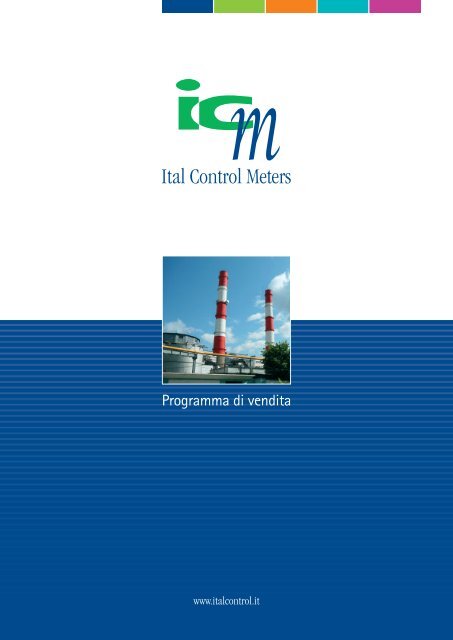

<strong>Ital</strong> <strong>Control</strong> <strong>Meters</strong><br />
Programma <strong>di</strong> ven<strong>di</strong>ta<br />
www.italcontrol.it
▼<br />
Introduzione<br />
2 Storia aziendale<br />
3 Marchi <strong>di</strong>stribuiti<br />
▼<br />
<strong>Misure</strong> <strong>di</strong> <strong>portata</strong><br />
4 Ultrasuoni Clamp-on<br />
6 Dispersione termica<br />
8 Vortex<br />
8 Vortex ad inserzione<br />
9 Contatori volumetrici<br />
9 Turbine<br />
10 Massici Coriolis<br />
10 Flussimetri ad area variabile<br />
11 Magnetici<br />
11 Magnetici ad inserzione<br />
12 Pitot multipli<br />
12 Bersaglio<br />
13 Flussostati termo<strong>di</strong>namici<br />
13 Pompe dosimetriche non pulsanti<br />
14 Microonde per soli<strong>di</strong><br />
▼<br />
<strong>Misure</strong> <strong>di</strong> livello<br />
16 Ultrasuoni<br />
16 Spinta idrostatica<br />
17 Galleggiante<br />
17 By-pass magnetici<br />
18 Livellostati a microonde per soli<strong>di</strong><br />
18 Sensori <strong>di</strong> livello EGE<br />
▼<br />
Analisi <strong>di</strong> processo<br />
19 Viscosimetri a vibrazione<br />
20 Rifrattometri<br />
20 Ultrasuoni<br />
21 Densimetri a risonanza<br />
21 Umi<strong>di</strong>tà a microonde<br />
▼<br />
Concentrazione polveri<br />
22 Elettro<strong>di</strong>namici (Qal 1)<br />
22 Diffrazione <strong>di</strong> luce (Scattering)<br />
23 Opacimetri <strong>di</strong>namici<br />
23 Elettro<strong>di</strong>namici (Rete Modbus)<br />
24 Elettro<strong>di</strong>namici (<strong>Control</strong>lo filtri)
Storia<br />
aziendale<br />
2<br />
<strong>Ital</strong> <strong>Control</strong> <strong>Meters</strong> srl viene fondata nel 1993, prende<br />
forma da un bagaglio <strong>di</strong> esperienze unico, in particolare<br />
nel settore delle misure <strong>di</strong> <strong>portata</strong> e <strong>di</strong> livello, che porta<br />
l’azienda ad affermarsi in breve tempo come uno<br />
dei fornitori più competenti e qualificati del settore.<br />
Nell’anno 2000 la società si trasferisce nella sede<br />
<strong>di</strong> Carate Brianza (MB) con nuovi e moderni uffici,<br />
un capace magazzino ed un laboratorio ben attrezzato,<br />
supporti logistici in<strong>di</strong>spensabili per assecondare i piani<br />
<strong>di</strong> crescita che il mercato stesso ed in particolare la fiducia<br />
dei sempre più numerosi clienti richiedono.<br />
Da allora la crescita avviene a ritmo costante sia in termini<br />
<strong>di</strong> fatturato che anche come completezza <strong>di</strong> proposte,<br />
portando l’azienda ad assumere un ruolo <strong>di</strong> primo piano<br />
nel panorama nazionale per la qualità dei prodotti<br />
e la competenza tecnica nel settore della strumentazione<br />
per la misura, il controllo e l’analisi dei processi industriali.<br />
www.italcontrol.it
Marchi<br />
<strong>di</strong>stribuiti<br />
▼<br />
▼<br />
▼<br />
▼<br />
▼<br />
▼<br />
▼<br />
▼<br />
▼<br />
▼<br />
▼<br />
3<br />
FLEXIM www.flexim.com<br />
- Utrasonic clamp-on type flow meters<br />
- Refractive index and Ultrasonic type analysers<br />
KURZ www.kurz-instruments.com<br />
- Thermal mass flow meters<br />
PCME www.pcme.co.uk<br />
- Electrodynamic dust analyzers<br />
- Light scatter dust analyzers<br />
- Dynamic opacity dust analyzers<br />
EGE www.ege-elektronik.com<br />
- Flow switches thermal effect<br />
- Level switches capacitive, opticals, microwaves types<br />
- Infrared temperature sensors<br />
HEINRICHS www.heinrichs.eu<br />
- Coriolis effect mass flow meters<br />
- Variable area and Target flow meters<br />
- Inductive magnetic flow meters<br />
SWR www.swr-engineering.com<br />
- Microwaves type flow meters and switches for solids<br />
- Moisture analysers for solids<br />
VORTEK www.vortekinst.com<br />
- Vortex type flow meters<br />
SOFRASER www.sofraser.com<br />
- Viscosity analysers<br />
INTRA AUTOMATION www.intra-automation.de<br />
- Multiple pitot flow meters<br />
- Magnetic type and float type level meters<br />
SOLID AT www.solidAT.com<br />
- Ultrasonic type level meters<br />
- Open channel flow meters<br />
GATHER www.gather-industrie.de<br />
- Magnetic drive gear pumps<br />
www.italcontrol.it
<strong>Misure</strong><br />
<strong>di</strong> <strong>portata</strong><br />
ULTRASUONI CLAMP-ON ▼<br />
ULTRASUONI CLAMP-ON ▼<br />
4<br />
IL PORTATILE F601 / G601<br />
Taglie <strong>di</strong>sponibili<br />
Per tubazioni da 6 mm a 6.500 mm<br />
Portate misurabili<br />
Da 0,01 m/s a 25 m/s (misura bi<strong>di</strong>rezionale)<br />
Temperature<br />
-40°C +200°C (+400°C con guide d’onda)<br />
Precisioni<br />
± 0,5% .. 1,2% .. 1,6% del valore letto<br />
Applicazioni tipiche<br />
<strong>Control</strong>lo qualità attraverso la verifica perio<strong>di</strong>ca dell’affidabilità dei misuratori<br />
<strong>di</strong> <strong>portata</strong> permanenti, calcolo automatico dell’energia termica attraverso sonde <strong>portata</strong><br />
e temperatura, controllo per<strong>di</strong>te lungo pipeline petrolifere o condotte<br />
<strong>di</strong> trasporto acqua potabile, verifica efficienza impianti <strong>di</strong> raffreddamento, antincen<strong>di</strong>o,<br />
etc.<br />
FLUXUS ADM 8x27 / G80x<br />
Taglie <strong>di</strong>sponibili<br />
Per tubazioni da 15 mm a 6.500 mm<br />
Portate misurabili<br />
Da 0,01 m/s a 25 m/s (misura bi<strong>di</strong>rezionale)<br />
Temperatura<br />
-40°C +200°C (+400°C con guide d’onda)<br />
Precisioni<br />
± 0,5% .. 1,2% .. 1,6% del valore letto<br />
Applicazioni tipiche<br />
Nell’oil&gas per misure <strong>di</strong> greggio e i suoi derivati, gas naturale, acqua, metanolo, raw<br />
gas. In raffineria tutte le fasi della colonna <strong>di</strong> <strong>di</strong>stillazione, anche in temperatura (fino<br />
a 400°C). Nel petrolchimico e chimico per una maggiore sicurezza su flui<strong>di</strong> corrosivi<br />
o pericolosi per la salute e per l’ambiente... Accoppiamenti acustici con materiali soli<strong>di</strong><br />
in sostituzione del classico gel.<br />
www.italcontrol.it
<strong>Misure</strong><br />
<strong>di</strong> <strong>portata</strong><br />
ULTRASUONI CLAMP-ON ▼<br />
ULTRASUONI CLAMP-ON ▼<br />
5<br />
FLUXUS ADM 7x07 / G70x<br />
Taglie <strong>di</strong>sponibili<br />
Per tubazioni da 6 mm a 6.500 mm<br />
Portate misurabili<br />
Da 0,01 m/s a 25 m/s (misura bi<strong>di</strong>rezionale)<br />
Temperature<br />
-40°C +200°C (+400°C con guide d’onda)<br />
Precisioni<br />
± 0,5% .. 1,2% .. 1,6% del valore letto<br />
Applicazioni tipiche<br />
<strong>Misure</strong> <strong>di</strong> gas naturale in rete, stoccaggio gas naturale in pozzi, olio, idrocarburi, etc.<br />
Nel petrolchimico misure <strong>di</strong> flui<strong>di</strong> in temperatura, sul processo e per i servizi. Nel chimico<br />
è spesso usato su flui<strong>di</strong> pericolosi. Nel farmaceutico ed alimentare è molto apprezzato<br />
perché non intrusivo e dunque ideale per processi sanitari. Applicazioni ATEX<br />
per zona 2.<br />
FLUXUS ADM 5x07<br />
Taglie <strong>di</strong>sponibili<br />
Per tubazioni da 15 mm a 2.500 mm<br />
Portate misurabili<br />
Da 0,01 m/s a 25 m/s (misura bi<strong>di</strong>rezionale)<br />
Temperatura<br />
-30°C +100°C<br />
Precisioni<br />
± 2% del valore letto<br />
Applicazioni tipiche<br />
<strong>Misure</strong> <strong>di</strong> <strong>portata</strong> sulle reti <strong>di</strong> <strong>di</strong>stribuzione acqua potabile. Nelle centrali termiche<br />
anche su tubazioni in vetroresina. Portata acqua <strong>di</strong> mare in ingresso impianti petrolchimici<br />
e raffinerie. <strong>Control</strong>lo consumi acque tra reparti per la ripartizione dei costi.<br />
Portata acque <strong>di</strong> raffreddamento. Diverse installazioni negli impianti <strong>di</strong> trattamento<br />
acque.<br />
www.italcontrol.it
<strong>Misure</strong><br />
<strong>di</strong> <strong>portata</strong><br />
DISPERSIONE TERMICA ▼<br />
DISPERSIONE TERMICA ▼<br />
6<br />
KURZ 454 FTB<br />
Taglie <strong>di</strong>sponibili<br />
Per tubazioni da 65 mm in su<br />
Portate misurabili<br />
Da zero fino a velocità <strong>di</strong> 120 Nm/s<br />
Temperatura<br />
-40°C +260°C (+500°C la versione HHT)<br />
Precisioni<br />
± 1% del valore letto + stabilità <strong>di</strong> zero<br />
Applicazioni tipiche<br />
<strong>Control</strong>lo consumi aria compressa. <strong>Control</strong>li fiscali gas tra reparti per la ripartizione<br />
costi. Sugli sfiati a camino strumento in accordo alle US EPA (controllo automatico<br />
<strong>di</strong> span e zero). Per il controllo del gas alla torcia. Misura <strong>di</strong> gas tecnici. Impianti <strong>di</strong><br />
frazionamento. Impianti <strong>di</strong> <strong>di</strong>gestione per la misura del biogas. Portata gas naturale.<br />
Portata aria comburente.<br />
KURZ 534 FTB / 504 FTB<br />
Taglie <strong>di</strong>sponibili<br />
½” .. 8” (DN 10 .. DN 200)<br />
Portate misurabili<br />
Circa 1 Nm 3 /h (taglia ½”) fino a 3000 Nm 3 /h (taglia 8”)<br />
Temperature<br />
-40°C +125°C<br />
Precisioni<br />
± 1% valore letto (534 FTB) ± 3% valore letto (504 FTB)<br />
Applicazioni tipiche<br />
<strong>Control</strong>lo consumi aria compressa. Misura <strong>di</strong> gas tecnici, azoto, ossigeno, idrogeno<br />
e negli impianti <strong>di</strong> frazionamento. Gas naturale in <strong>di</strong>stribuzione. Portata gas combustibile<br />
per bruciatori. La versione 534 FTB fornisce prestazioni eccellenti grazie al<br />
con<strong>di</strong>zionatore <strong>di</strong> flusso incorporato. In questa versione non necessita <strong>di</strong> tratti rettilinei<br />
in ingresso e uscita.<br />
www.italcontrol.it
<strong>Misure</strong><br />
<strong>di</strong> <strong>portata</strong><br />
DISPERSIONE TERMICA ▼<br />
DISPERSIONE TERMICA ▼<br />
7<br />
KURZ K-BAR 2000B<br />
Taglie <strong>di</strong>sponibili<br />
Adatto per grosse condotte e misure a camino<br />
Portate misurabili<br />
Da zero fino a 120 Nm/s<br />
Temperatura<br />
-40°C +260°C (+500°C la versione HHT)<br />
Precisioni<br />
± 1% del valore letto + stabilità <strong>di</strong> zero<br />
Applicazioni tipiche<br />
<strong>Misure</strong> <strong>di</strong> <strong>portata</strong> fumi emissioni a camino, strumenti costruiti in accordo alle normative<br />
EPA (controllo automatico <strong>di</strong> span e zero). <strong>Misure</strong> <strong>di</strong> <strong>portata</strong> aria comburente<br />
in centrale elettrica su grosse condotte. In presenza <strong>di</strong> limitati tratti rettilinei, le sonde<br />
multipunti Kurz, campionando velocità su più zone, consentono misure me<strong>di</strong>e affidabili<br />
e precise.<br />
KURZ 244x<br />
Taglie <strong>di</strong>sponibili<br />
Sistema portatile per tubazioni a partire da 50 mm<br />
Portate misurabili<br />
Da zero fino a 120 Nm/s<br />
Temperatura<br />
-40°C +200°C (+500°C la versione HHT)<br />
Precisioni<br />
± 3% del valore letto + stabilità <strong>di</strong> zero<br />
Applicazioni tipiche<br />
Verifica portate rami <strong>di</strong> impianto in assenza <strong>di</strong> una misura e laddove lo strumento<br />
esistente fornisce valori poco realistici si riesce ad avere un confronto utile e certo.<br />
Usato anche per operazioni <strong>di</strong> mappatura dei profili delle velocità all’interno <strong>di</strong> camini<br />
e grosse condotte. Strumento molto versatile e dotato <strong>di</strong> datalogger interno per<br />
la memorizzazione dei dati.<br />
www.italcontrol.it
<strong>Misure</strong><br />
<strong>di</strong> <strong>portata</strong><br />
VORTEX ▼<br />
VORTEX AD INSERZIONE ▼<br />
8<br />
M22<br />
Taglie <strong>di</strong>sponibili<br />
½” .. 8” (DN15 .. DN 200)<br />
Portate misurabili<br />
Da 0.2 a 900 m 3 /h (rif. H2O). Gas e vapore da <strong>di</strong>mensionare<br />
Temperatura<br />
-200°C +260°C (fino a 400°C versione HT)<br />
Precisioni<br />
± 0,7% del valore letto (liqui<strong>di</strong>); ± 1% v.l. (gas e vapore)<br />
Applicazioni tipiche<br />
Per l’ottimo rapporto qualità/prezzo è molto usato in <strong>di</strong>verse applicazioni in campo<br />
industriale. Trova largo impiego sulle misure <strong>di</strong> vapore saturo e surriscaldato, anche<br />
compensati in pressione e temperatura. Introduce per<strong>di</strong>te <strong>di</strong> carico limitate e rispetto<br />
ai magnetici è utilizzabile su liqui<strong>di</strong> elettricamente non conducibili purché non viscosi<br />
e preferibilmente puliti.<br />
M23<br />
Taglie <strong>di</strong>sponibili<br />
Per tubazioni da 2” a 36” (DN50 .. DN900)<br />
Portate misurabili<br />
Da 2 a 20.000 m 3 /h (rif. H2O). Gas e vapore da <strong>di</strong>mensionare<br />
Temperatura<br />
-200°C +260°C (fino a 400°C versione HT)<br />
Precisioni<br />
± 1,2% del valore letto (liqui<strong>di</strong>); ± 1,5% v.l. (gas e vapore)<br />
Applicazioni tipiche<br />
Versione con sonda ad inserzione dunque pensata per tubazioni me<strong>di</strong>o gran<strong>di</strong> e laddove<br />
viene richiesta un estrazione a tenuta del misuratore della linea in pressione.<br />
Come per il vortex tra<strong>di</strong>zionale misura portate <strong>di</strong> liqui<strong>di</strong>, gas e vapore. Elettronica progettata<br />
per fornire compensazioni <strong>di</strong> pressione e temperatura integrate.<br />
www.italcontrol.it
<strong>Misure</strong><br />
<strong>di</strong> <strong>portata</strong><br />
CONTATORI VOLUMETRICI ▼<br />
TURBINE ▼<br />
9<br />
COVOL<br />
Taglie <strong>di</strong>sponibili<br />
¼” .. 4” oppure DN 10 .. DN 100 (DIN)<br />
Portate misurabili<br />
Da 8 l/h a 60 m 3 /h<br />
Temperatura<br />
-40°C +150°C<br />
Precisioni<br />
± 0,8% del valore letto<br />
Applicazioni tipiche<br />
Una classica ed affidabile soluzione per caricamenti o trasferimenti <strong>di</strong> liqui<strong>di</strong> <strong>di</strong> ogni<br />
genere, preferibilmente puliti. Si comporta egregiamente in applicazioni ad elevata<br />
viscosità, quando altre tecnologie sono spesso in <strong>di</strong>fficoltà. Versioni in PTFE, PVC, PP<br />
per flui<strong>di</strong> corrosivi. Disponibili elettroniche moderne con <strong>di</strong>splay LCD ed uscite analogiche<br />
ed impulsive.<br />
TM 44<br />
Taglie <strong>di</strong>sponibili<br />
½” .. 20” oppure DN 10 .. DN 500 (DIN)<br />
Portate misurabili<br />
Da 0,1 m 3 /h fino a 6700 m 3 /h<br />
Temperature<br />
-50°C +130°C (+250°C versione HT)<br />
Precisioni<br />
± 0,5% del valore letto<br />
Applicazioni tipiche<br />
Le turbine sono utilizzate per impieghi su flui<strong>di</strong> non viscosi e preferibilmente puliti.<br />
La costruzione molto robusta del corpo <strong>di</strong> misura si presta ad affrontare applicazioni<br />
gravose <strong>di</strong> alte temperature e pressioni. Esistono versioni adatte per misure <strong>di</strong> gas<br />
(consultare la fabbrica). Disponibili elettroniche con <strong>di</strong>splay LCD ed uscite analogiche<br />
ed impulsive.<br />
www.italcontrol.it
<strong>Misure</strong><br />
<strong>di</strong> <strong>portata</strong><br />
MASSICI CORIOLIS ▼<br />
FLUSSIMETRI AD AREA<br />
VARIABILE<br />
▼<br />
10<br />
Serie TM / TMU / TME<br />
Taglie <strong>di</strong>sponibili<br />
DN 0,9 fino a DN 400 (il più grande mai realizzato)<br />
Portate misurabili<br />
Pochi g/h fino a 2.200.000 Kg/h<br />
Temperatura<br />
-40°C +260°C<br />
Precisioni<br />
± 0,1% del valore letto (± 0,15% versione TME)<br />
Applicazioni tipiche<br />
Si mette in evidenza per le grosse taglie e dunque la capacità <strong>di</strong> affrontare portate<br />
elevate. Nell’industria chimica si <strong>di</strong>fferenzia per l’ampia scelta <strong>di</strong> materiali, quali ad<br />
esempio il tantalio per la misura <strong>di</strong> aci<strong>di</strong>. Grazie all’esclusiva tracciatura termica interna<br />
al corpo <strong>di</strong> grande efficienza, è molto usato su prodotti che soli<strong>di</strong>ficano raffreddandosi.<br />
BGN / BGF<br />
Taglie <strong>di</strong>sponibili<br />
DN 15 … DN 150<br />
Portate misurabili<br />
Da 0,5 l/h a 130 m 3 /h (rif. H2O). Gas da <strong>di</strong>mensionare<br />
Temperature<br />
-50°C +350°C<br />
Precisioni<br />
± 1,6% del fondo scala (± 2% del fondo scala mod. BGF)<br />
Applicazioni tipiche<br />
Per misure <strong>di</strong> liqui<strong>di</strong>, gas o vapore in con<strong>di</strong>zioni <strong>di</strong> processo costanti (densità e viscosità)<br />
per non incorrere in errori <strong>di</strong> misura <strong>di</strong>fficilmente compensabili. Oltre all’in<strong>di</strong>catore<br />
locale analogico <strong>di</strong>sponibile il trasmettitore 4-20 mA HART, Profibus, Fieldbus<br />
Fondation. La versione BGF è progettata per applicazioni su tubazioni orizzontali.<br />
www.italcontrol.it
<strong>Misure</strong><br />
<strong>di</strong> <strong>portata</strong><br />
MAGNETICI ▼<br />
MAGNETICI AD INSERZIONE ▼<br />
11<br />
Serie EP<br />
Taglie <strong>di</strong>sponibili<br />
Da DN 15 a DN 600<br />
Portate misurabili<br />
Da 60 l/h a 2.500 m 3 /h<br />
Temperature<br />
-40°C +150°C<br />
Precisioni<br />
± 0,3% del valore misurato<br />
Applicazioni tipiche<br />
Il campo <strong>di</strong> impiego dei magnetici è vastissimo. Dagli impianti chimici alle raffinerie,<br />
fino ad applicazioni in acquedotti e per costruttori <strong>di</strong> impianti in genere. È una<br />
tecnologia consolidata in grado <strong>di</strong> garantire buone prestazioni <strong>di</strong> precisione <strong>di</strong> misura.<br />
Unico limite la necessità che il liquido sia elettricamente conducibile.<br />
PIT<br />
Taglie <strong>di</strong>sponibili<br />
Sonda ad inserzione per tubazioni > DN 100<br />
Portate misurabili<br />
Portate in funzione del <strong>di</strong>ametro (velocità 0,5 .. 10 m/s)<br />
Temperature<br />
-40°C +150°C<br />
Precisioni<br />
± 1,5% del v.m. ± 0,5% del fondo scala impostato<br />
Applicazioni tipiche<br />
Negli impianti petrolchimici il magnetico ad inserzione è in<strong>di</strong>cato per misurare<br />
gran<strong>di</strong> portate <strong>di</strong> acqua <strong>di</strong> raffreddamento ed acqua mare ed è anche molto richiesto<br />
per condotte in cemento o vetroresina, spesso anche interrate. È <strong>di</strong>sponibile anche<br />
con sistema <strong>di</strong> estrazione a tenuta della sonda da tubazioni in pressione.<br />
www.italcontrol.it
<strong>Misure</strong><br />
<strong>di</strong> <strong>portata</strong><br />
PITOT MULTIPLI ▼<br />
BERSAGLIO ▼<br />
12<br />
ITABAR<br />
Taglie <strong>di</strong>sponibili<br />
Per tubazioni da 40 mm a camini <strong>di</strong> 12 m<br />
Portate misurabili<br />
Da 500 l/h a 4.000.000 m 3 /h (gas, vapore funzione <strong>di</strong> P e T)<br />
Temperatura<br />
-50°C +1200°C<br />
Precisioni<br />
± 1% del valore letto<br />
Applicazioni tipiche<br />
Il campo <strong>di</strong> impiego è vastissimo anche se orientati verso condotte me<strong>di</strong>o gran<strong>di</strong>. La<br />
serie IBF è certificata dal TUV per misure <strong>portata</strong> emissioni a camino. Se confrontati<br />
con flangie tarate, necessitano tratti rettilinei <strong>di</strong> tubazioni inferiori, hanno una<br />
maggiore rangeability, le per<strong>di</strong>te <strong>di</strong> carico sono decisamente più basse e sono molto<br />
più versatili.<br />
DP 65 / DP 500<br />
Taglie <strong>di</strong>sponibili<br />
DN 40 … DN 500<br />
Portate misurabili<br />
Da 0,8 a 1600 m 3 /h (rif. H2O). Gas e vapore da <strong>di</strong>mensionare<br />
Temperature<br />
-20°C +180°C (esecuzioni fino a 400°C)<br />
Precisioni<br />
± 2,5% del fondo scala<br />
Applicazioni tipiche<br />
Misuratore volumetrico <strong>di</strong> <strong>portata</strong> istantanea su me<strong>di</strong>o grosse tubazioni. Acqua,<br />
oli, emulsioni, etc. Oltre all’in<strong>di</strong>catore locale analogico è <strong>di</strong>sponibile il trasmettitore<br />
4-20 mA. Installazioni possibili in qualsiasi posizione su tubazioni orizzontali o verticali.<br />
È la naturale estensione dei misuratori ad area variabile per le grosse portate.<br />
www.italcontrol.it
<strong>Misure</strong><br />
<strong>di</strong> <strong>portata</strong><br />
FLUSSOSTATI<br />
TERMODINAMICI<br />
POMPE DOSIMERICHE<br />
NON PULSANTI<br />
▼<br />
▼<br />
13<br />
EGE<br />
Taglie <strong>di</strong>sponibili<br />
Sonde ad inserzione e sensori in linea per tubi > ¼”<br />
Portate misurabili<br />
Da 1 a 300 cm/sec per la sonda ad inserzione<br />
Temperature<br />
-20°C +80°C (HT fino a 160°C)<br />
Precisioni<br />
Standard on/off e versioni con uscita 4-20 mA<br />
Applicazioni tipiche<br />
Circuiti <strong>di</strong> raffreddamento, controllo lubrificazione, controllo pompe funzionamento<br />
a secco, circuiti <strong>di</strong> ventilazione aria, bilanciamento portate su più rami. Sono molto<br />
apprezzati in quanto l’elemento sensibile è <strong>di</strong> tipo statico e consentono una sicurezza<br />
attiva. La segnalazione visiva a led fornisce un controllo <strong>di</strong>namico dello stato del processo<br />
all’operatore.<br />
GATHER<br />
Tipologia<br />
Piccole pompe ad ingranaggi con accoppiamento magnetico<br />
Capacità<br />
A partire da 0,02 l/h fino a 2100 l/h<br />
Temperatura<br />
-60°C +300°C (speciale -200°C +450°C)<br />
Pressione<br />
Da vuoto fino a 325 bar (<strong>di</strong>fferenziale fino a 15 bar)<br />
Applicazioni tipiche<br />
Adatte per dosare piccole quantità <strong>di</strong> liqui<strong>di</strong> lubrificanti e non, tipo solventi, soluzioni<br />
basiche, aci<strong>di</strong>, etc. Si <strong>di</strong>stingue per robustezza, lunga durata, manutenzioni limitate<br />
alla normale usura nel tempo, ampio campo <strong>di</strong> controllo (fino a 400:1). Grande scelta<br />
<strong>di</strong> materiali a contatto.<br />
www.italcontrol.it
<strong>Misure</strong><br />
<strong>di</strong> <strong>portata</strong><br />
MICROONDE PER SOLIDI ▼<br />
MICROONDE PER SOLIDI ▼<br />
14<br />
SOLIDflow<br />
Taglie <strong>di</strong>sponibili<br />
Per tubazioni da 20 mm a 600 mm<br />
Portate misurabili<br />
Da zero fino a 20 t/h<br />
Temperatura<br />
-20°C +80°C (a richiesta fino a 200°C)<br />
Precisioni<br />
± 2% .. 5%<br />
Applicazioni tipiche<br />
Il SOLIDFlow viene impiegato in applicazioni su polveri o granulati, in caduta libera<br />
per portate inferiori a 20 t/h mentre nel trasporto pneumatico per velocità superiori<br />
a 10…15 m/s. Centrali a carbone, industria chimica e mineraria, impianti <strong>di</strong> incenerimento<br />
per il dosaggio dei carboni attivi, calce idrata, bicarbonato, <strong>di</strong>verse applicazioni<br />
in cementifici, etc. Versioni ATEX zona 20 o zona 1 a richiesta.<br />
MAXXflow<br />
Taglie <strong>di</strong>sponibili<br />
Tronchetti in linea da 150, 200 e 250 mm<br />
Portate misurabili<br />
Adatto per portate superiori a 20 t/h<br />
Temperature<br />
-20°C +80°C<br />
Precisioni<br />
± 1% .. 3%<br />
Applicazioni tipiche<br />
È la versione utilizzata in presenza <strong>di</strong> gran<strong>di</strong> portate <strong>di</strong> polveri o granulati, superiori<br />
a 20 t/h in con<strong>di</strong>zione <strong>di</strong> caduta libera (non trasporto pneumatico). Impiegato a valle<br />
<strong>di</strong> coclee, scivoli ad aria, elevatori meccanici e rotocelle. Il campo applicativo è molto<br />
vasto dai cementifici all’industria chimica e dovunque ci sia da movimentare soli<strong>di</strong>.<br />
www.italcontrol.it
<strong>Misure</strong><br />
<strong>di</strong> <strong>portata</strong><br />
MICROONDE PER SOLIDI ▼<br />
MICROONDE PER SOLIDI ▼<br />
15<br />
SLIDEcontrol<br />
Taglie <strong>di</strong>sponibili<br />
150 – 200 – 250 ± 25 mm<br />
Portate misurabili<br />
Estremamente variabili <strong>di</strong>pendono dalla sezione dell’air slide<br />
Temperatura<br />
Massima 80°C<br />
Precisioni<br />
± 1% (velocità) , ± 5% (<strong>portata</strong>), 1 mm (altezza)<br />
Applicazioni tipiche<br />
Questo esclusivo e rivoluzionario misuratore <strong>di</strong> <strong>portata</strong> per soli<strong>di</strong> in polvere o granuli<br />
è stato progettato per effettuare la misura della <strong>portata</strong> <strong>di</strong>rettamente sullo scivolo<br />
ad aria e permette quin<strong>di</strong> <strong>di</strong> regolare la <strong>portata</strong> dell’aria in modo ottimale per<br />
ottenere un flusso continuo ed omogeneo. Il sensore si adatta a <strong>di</strong>verse <strong>di</strong>mensioni<br />
della condotta.<br />
FLOWJAM<br />
Taglie <strong>di</strong>sponibili<br />
Per tubazioni > 40 mm<br />
Portate misurabili<br />
Rileva passaggio <strong>di</strong> materiale dunque tubo vuoto o intasato<br />
Temperature<br />
-20°C +80°C (versioni speciali fino a 700°C)<br />
Precisioni<br />
Strumento on/off<br />
Applicazioni tipiche<br />
Rileva il movimento <strong>di</strong> polveri, granulati, scaglie, etc. Per quegli impianti in cui<br />
l’eventuale intasamento del passaggio del solido o la mancanza <strong>di</strong> prodotto trasportato<br />
causerebbe un grave problema, sono la soluzione ideale. È molto apprezzato<br />
in quanto non ostruisce minimamente il passaggio ed è un elemento statico.<br />
www.italcontrol.it
<strong>Misure</strong><br />
<strong>di</strong> livello<br />
ULTRASUONI ▼<br />
SPINTA IDROSTATICA ▼<br />
16<br />
SMARTscan e MONOscan<br />
Livelli misurabili<br />
Da 0,4 m fino a 40 m<br />
Tipico <strong>di</strong> installazione<br />
Montaggio dall’alto, nessun organo a contatto<br />
Temperatura<br />
-40°C +70°C (100°C SMARTScan 50)<br />
Precisioni<br />
± 0,25% del valore letto (risoluzione 1 mm)<br />
Applicazioni tipiche<br />
<strong>Misure</strong> <strong>di</strong> acqua ovunque in vasche, canali, fiumi o serbatoi. Nell’industria chimica<br />
molto utilizzati su aci<strong>di</strong> e solventi. Per livelli <strong>di</strong> soli<strong>di</strong> (polveri o granulati) si possono<br />
scegliere versioni a <strong>di</strong>verse frequenze <strong>di</strong> lavoro. Ottime realizzazioni effettuate per<br />
la misura della <strong>portata</strong> dei canali a cielo aperto con il modello SMARTScan 25.<br />
LP 80<br />
Livelli misurabili<br />
Da 0-300 mm fino a 0-6000 mm<br />
Tipico <strong>di</strong> installazione<br />
Montaggio dall’alto, serbatoi verticali o orizzontali interrati<br />
Temperatura<br />
-60°C +150°C , a richiesta – 120°C +400°C<br />
Precisioni<br />
± 1,5% del valore letto<br />
Applicazioni tipiche<br />
Livello molto semplice in<strong>di</strong>cato per <strong>di</strong>verse applicazioni in campo industriale. Grazie<br />
alla sua robustezza è spesso richiesto per con<strong>di</strong>zioni <strong>di</strong> pressione e temperatura<br />
estreme. È <strong>di</strong>sponibile sia con il solo in<strong>di</strong>catore locale che con il trasmettitore<br />
4..20 mA in versione a sicurezza intrinseca per area pericolosa, tecnica due fili.<br />
www.italcontrol.it
<strong>Misure</strong><br />
<strong>di</strong> livello<br />
GALLEGGIANTE ▼<br />
BY-PASS MAGNETICI ▼<br />
17<br />
MAGLINK<br />
Livelli misurabili<br />
Da 0,5 m fino a 11 m<br />
Tipico <strong>di</strong> installazione<br />
Montaggio dall’alto, serbatoi verticali o orizzontali interrati<br />
Temperatura<br />
-40°C +250°C<br />
Precisioni<br />
± 2 mm<br />
Applicazioni tipiche<br />
In centri olio e gas, in raffineria, nel petrolchimico, in campo navale. L’in<strong>di</strong>catore locale<br />
ad orologio garantisce sempre una lettura <strong>di</strong>retta affidabile. È certificato ATEX anche<br />
per la sola parte meccanica. Molto richiesto come misuratore ridondante <strong>di</strong> sicurezza<br />
da affiancare a misuratori radar. A richiesta trasmissione 4-20 mA e contatti.<br />
ITA 6 / ITA x<br />
Livelli misurabili<br />
Da 0,2 m fino a 20 m<br />
Tipico <strong>di</strong> installazione<br />
Montaggio laterale in by-pass al serbatoio<br />
Temperatura<br />
-200 +400°C<br />
Precisioni<br />
± 5 mm<br />
Applicazioni tipiche<br />
Campo <strong>di</strong> impiego molto vasto, da utilizzare preferibilmente su liqui<strong>di</strong> puliti e non<br />
incrostanti, adatto anche per temperature e pressioni elevate. Da segnalare le versioni<br />
in plastica (PVC, PVDF, PP, PTFE) per il chimico. Utilizzabile come semplice in<strong>di</strong>catore<br />
locale ma anche con uscita elettrica per la trasmissione a <strong>di</strong>stanza del livello.<br />
www.italcontrol.it
<strong>Misure</strong><br />
<strong>di</strong> livello<br />
LIVELLOSTATI A MICROONDE<br />
PER SOLIDI<br />
▼<br />
SENSORI DI LIVELLO EGE ▼<br />
18<br />
PROGAP<br />
Livelli misurabili<br />
Polveri o granulati in qualsiasi con<strong>di</strong>zione<br />
Tipico <strong>di</strong> installazione<br />
Due sensori montati contrapposti …<br />
Temperatura<br />
-20°C +60°C (versioni speciali fino a 700°C)<br />
Precisioni<br />
Interruttore <strong>di</strong> livello on/off …<br />
Applicazioni tipiche<br />
Vengono installati su silos o tramogge anche fino a 18 metri <strong>di</strong> <strong>di</strong>ametro e su scivoli<br />
o tubazioni <strong>di</strong> caduta libera per verificare l’eventuale intasamento. Diversamente<br />
da altri sistemi elettronici il ProGap non è <strong>di</strong>sturbato dalla polverosità dell’ambiente.<br />
Un eventuale incrostazione sul sensore viene gestita regolando la sensibilità<br />
dello strumento.<br />
EGE xxx<br />
Livelli misurabili<br />
Fino a 2 m per aste verticali, sensori laterali nessun limite<br />
Tipico <strong>di</strong> installazione<br />
Montaggio verticale dall’alto oppure laterale<br />
Temperatura<br />
-35°C +230°C in funzione dei modelli<br />
Precisioni<br />
± 3 mm per la serie MFM, on/off per i livellostati<br />
Applicazioni tipiche<br />
Impiego vastissimo che va dall’industria chimica all’alimentare, dal mercato delle acque<br />
ai costruttori <strong>di</strong> macchine ed impianti. Sono <strong>di</strong>sponibili <strong>di</strong>verse tecnologie <strong>di</strong> misura<br />
la cui scelta <strong>di</strong>pende dal tipo <strong>di</strong> applicazione. Microonde con uscita 4-20 mA ed<br />
on/off. Livellostati <strong>di</strong> tipo capacitivi, ottici, microonde e termici.<br />
www.italcontrol.it
Analisi<br />
<strong>di</strong> processo<br />
VISCOSIMETRI A VIBRAZIONE ▼<br />
VISCOSIMETRI A VIBRAZIONE ▼<br />
19<br />
MIVI / CIVI<br />
Esecuzione analizzatore<br />
Sonda ad inserzione in linea o in reattori <strong>di</strong> processo<br />
Campo si misura<br />
Da 0,1 fino ad 1 milione <strong>di</strong> cPois<br />
Temperatura<br />
+200°C standard, versione HT fino a 300°C<br />
Precisioni<br />
± 0,2% (MIVI) .. ± 1% (CIVI) del valore letto<br />
Applicazioni tipiche<br />
Per il controllo dei processi <strong>di</strong> polimerizzazione (punto <strong>di</strong> blocco della reazione) in industria<br />
chimica. Nelle raffineria su idrocarburi ed oli combustibili. Vernici e smalti ceramici.<br />
Alimentare nella produzione dei formaggi, yogurt, maionese, marmellate, cioccolato.<br />
Nell’industria cosmetica per la concentrazione <strong>di</strong> creme, emulsioni e paste.<br />
PIVI (Portatile)<br />
Esecuzione analizzatore<br />
Sonda ad inserzione per rilevazioni <strong>di</strong>scontinue (portatile)<br />
Campo si misura<br />
0,1 – 100 / 1-1.000 / 10-10.000 cPois (o altro a richiesta)<br />
Temperatura<br />
+100°C standard (a richiesta 200°C max)<br />
Precisioni<br />
Ripetibilità ± 0,5% del fonda scala<br />
Applicazioni tipiche<br />
Si basa sullo stesso principio <strong>di</strong> misura dello strumento per applicazioni fisse (controllo<br />
vibrazione impressa ad una sonda). Estremamente versatile, può essere utilizzato<br />
a banco, in laboratorio ma anche trasportato in impianto. L’effetto vibrazione<br />
della sonda lo rende autopulente e dunque adatto anche a prodotti che tendono ad<br />
incrostare.<br />
www.italcontrol.it
Analisi<br />
<strong>di</strong> processo<br />
RIFRATTOMETRI ▼<br />
ULTRASUONI ▼<br />
20<br />
PIOX-R<br />
Esecuzione analizzatore<br />
Sonda ad inserzione per tubazioni o in reattori <strong>di</strong> processo<br />
Campo si misura<br />
Da 1,3 a 1,7 nD (0-100 Brix)<br />
Temperatura<br />
-50 +150°C<br />
Precisioni<br />
± 0,0002 nD (0,1 Brix); ripetibilità 0,00002 nD<br />
Applicazioni tipiche<br />
Strumento molto preciso ed affidabile. Laddove strumenti tra<strong>di</strong>zionali derivano per<br />
la presenza <strong>di</strong> eventuali depositi sul prisma, questo esclusivo rifrattometro a luce passante<br />
conserva un ottima stabilità <strong>di</strong> misura. Per la misura <strong>di</strong> aci<strong>di</strong> sono <strong>di</strong>sponibili<br />
versioni in PVDF. Applicazione tipiche misura <strong>di</strong> caprolattame, vitamine, ammine, etc.<br />
PIOX-S<br />
Esecuzione analizzatore<br />
Trasduttori non invasivi (clamp-on)<br />
Campo si misura<br />
Da 300 a 3000 m/s<br />
Temperatura<br />
-30°C +200°C<br />
Precisioni<br />
± 0,25% valore letto ± 0,01 m/s<br />
Applicazioni tipiche<br />
Brillante soluzione per misure <strong>di</strong> concentrazione senza necessità <strong>di</strong> by-pass o campionamenti.<br />
La misura avviene me<strong>di</strong>ante una coppia <strong>di</strong> trasduttori applicata esternamente<br />
al tubo per rilavare il tempo <strong>di</strong> propagazione del suono nel mezzo. Nel chimico<br />
per misure <strong>di</strong> concentrazioni aci<strong>di</strong> (H2SO4, nitrico, etc.) nel tessile su caprolattame<br />
e su liqui<strong>di</strong> pericolosi.<br />
www.italcontrol.it
Analisi<br />
<strong>di</strong> processo<br />
DENSIMETRI A RISONANZA ▼<br />
UMIDITÀ A MICROONDE ▼<br />
21<br />
RHOTEC<br />
Esecuzione analizzatore<br />
Sensore con tubo vibrante ad “U” posto in linea o in by-pass<br />
Campo si misura<br />
Da 10 Kg/m 3 a 3.000 Kg/m 3<br />
Temperatura<br />
-25°C +125°C<br />
Precisioni<br />
± 0,1 Kg/m 3<br />
Applicazioni tipiche<br />
<strong>Control</strong>lo concentrazioni nell’industria chimica ad esempio su aci<strong>di</strong> per l’ampia<br />
scelta <strong>di</strong> materiali costruttivi quali tantalio ed hastelloy C. Nel petrolchimico su idrocarburi<br />
leggeri. È largamente impiegato anche nell’alimentare per la misura del Brix<br />
degli sciroppi, negli impianti <strong>di</strong> soft drink e <strong>di</strong>verse applicazioni in birreria. Disponibili<br />
versioni CIP e SIP.<br />
M-SENS2<br />
Esecuzione analizzatore<br />
Sonda molto robusta e versatile<br />
Campo si misura<br />
0 – 85% umi<strong>di</strong>tà residua<br />
Temperatura<br />
0 .. 80°C<br />
Precisioni<br />
± 0,1%<br />
Applicazioni tipiche<br />
Installazioni possibili in tutti i tipi <strong>di</strong> miscelatori, su essiccatori, coclee, etc. Per misure<br />
<strong>di</strong> umi<strong>di</strong>tà in fase <strong>di</strong> movimentazione o stoccaggio <strong>di</strong> polveri e granulati <strong>di</strong> <strong>di</strong>versa<br />
natura. Versatilità <strong>di</strong> installazione in funzione delle specifiche esigenze. Il sensore<br />
è protetto da un <strong>di</strong>sco ceramico resistente all’abrasione ed alla pressione.<br />
www.italcontrol.it
Concentrazione<br />
polveri<br />
ELETTRODINAMICI (QAL 1) ▼<br />
DIFFRAZIONE DI LUCE<br />
(SCATTERING)<br />
▼<br />
22<br />
QAL 991<br />
Campo <strong>di</strong> impiego<br />
<strong>Control</strong>lo emissione polveri fumi a camino secondo EN 14181<br />
Concentrazioni misurabili<br />
Da 0,01 mg/m 3 fino a 1000 mg/m 3<br />
Temperatura<br />
Massima 500°C<br />
Certificazioni<br />
QAL 1 (EN 14181)<br />
Applicazioni tipiche<br />
<strong>Control</strong>lo polveri fumi in emissioni su camini <strong>di</strong> inceneritori e grossi impianti <strong>di</strong> combustione.<br />
L’elettro<strong>di</strong>namico trova ampio consenso per la semplicità <strong>di</strong> installazione<br />
e le limitate opere manutentive. La certificazione QAL1 è il punto <strong>di</strong> partenza per l’ottenimento<br />
del QAL2, QAL3 ed AST secondo EN 14181.<br />
QAL 181<br />
Campo <strong>di</strong> impiego<br />
<strong>Control</strong>lo emissione polveri fumi a camino secondo EN 14181<br />
Concentrazioni misurabili<br />
0 - 200 mg/m 3<br />
Temperatura<br />
Massima 250°C (standard); a richiesta versione 500°C<br />
Certificazioni<br />
QAL 1 (EN 14181)<br />
Applicazioni tipiche<br />
L’analizzatore polveri a <strong>di</strong>ffrazione <strong>di</strong> luce modello QAL 181, così come il sistema<br />
elettro<strong>di</strong>namico, sod<strong>di</strong>sfa le esigenze legislative nell’ambito del controllo delle emissioni<br />
in gran<strong>di</strong> impianti. Si <strong>di</strong>fferenzia dall’elettro<strong>di</strong>namico per possibilità <strong>di</strong> misure<br />
<strong>di</strong> concentrazione polveri in con<strong>di</strong>zioni <strong>di</strong> bassissime velocità ed in presenza <strong>di</strong> filtri<br />
elettrostatici.<br />
www.italcontrol.it
Concentrazione<br />
polveri<br />
OPACIMETRI DINAMICI ▼<br />
ELETTRODINAMICI<br />
(RETE MODBUS)<br />
▼<br />
23<br />
STACK 602<br />
Campo <strong>di</strong> impiego<br />
<strong>Control</strong>lo emissione polveri fumi a camino secondo EN 14181<br />
Concentrazioni misurabili<br />
< 10 fino a 1000 mg/m 3 (in funzione dell’applicazione)<br />
Temperatura<br />
Massima 600°C<br />
Certificazioni<br />
TUV - QAL 1 (EN 14181)<br />
Applicazioni tipiche<br />
L’opacimetro <strong>di</strong>namico a scintillazione viene utilizzato su camini <strong>di</strong> gran<strong>di</strong> <strong>di</strong>mensioni<br />
per ragioni <strong>di</strong> spessore parete elevati e per riuscire ad apprezzare meglio anche i bassi<br />
valori <strong>di</strong> concentrazioni. È particolarmente apprezzato perché rispetto agli opacimetri<br />
tra<strong>di</strong>zionali è meno influenzato dallo sporcamento delle ottiche.<br />
STACK 990<br />
Campo <strong>di</strong> impiego<br />
<strong>Control</strong>lo polveri in emissione e nei processi industriali<br />
Concentrazioni misurabili<br />
Da 0,01 mg/m 3 fino a 1000 mg/m 3<br />
Temperatura<br />
Massima 800°C<br />
Certificazioni<br />
TUV / MCerts<br />
Applicazioni tipiche<br />
<strong>Control</strong>lo concentrazione polveri in emissione su camini <strong>di</strong> acciaierie, cementifici, vetrerie,<br />
ceramiche, chimiche e petrolchimiche, raffinerie, alimentari, centrali, etc. Utilizzato<br />
anche per controlli <strong>di</strong> processo efficienza impianti. L’elettro<strong>di</strong>namico trova ampio<br />
consenso per la semplicità <strong>di</strong> installazione e le limitate opere manutentive.<br />
www.italcontrol.it
Concentrazione<br />
polveri<br />
ELETTRODINAMICI<br />
(CONTROLLO FILTRI)<br />
ELETTRODINAMICI<br />
(CONTROLLO FILTRI)<br />
▼<br />
▼<br />
24<br />
LEAK LOCATE 660 PLUS<br />
Campo <strong>di</strong> impiego<br />
Verifica prestazione filtri<br />
Concentrazioni misurabili<br />
Trend polveri e contatti <strong>di</strong> allarme (sensibilità 0,1 mg/m 3 )<br />
Temperatura<br />
In funzione delle versioni da 125°C a 400°C massima<br />
Certificazioni<br />
TUV per controllo per<strong>di</strong>ta filtri (ASTM D 6023-03)<br />
Applicazioni tipiche<br />
Il LEAK LOCATE 660 PLUS è stato progettato per fornire un affidabile trend <strong>di</strong> misura<br />
per il controllo dell’efficienza dei sistemi <strong>di</strong> abbattimento polveri (filtri a maniche) in<br />
impianti <strong>di</strong> vario genere. È <strong>di</strong>sponibile con un elettronica <strong>di</strong> controllo multi canale<br />
in grado <strong>di</strong> gestire fino a 32 sonde con protocollo <strong>di</strong> comunicazione MODBUS.<br />
LEAK ALERT 75<br />
Campo <strong>di</strong> impiego<br />
Verifica rotture filtri<br />
Concentrazioni misurabili<br />
Trend polveri e contatti <strong>di</strong> allarme (sensibilità 0,1 mg/m 3 )<br />
Temperatura<br />
In funzione delle versioni da 125°C a 400°C massima<br />
Certificazioni<br />
TUV per controllo per<strong>di</strong>ta filtri (ASTM D 6023-03)<br />
Applicazioni tipiche<br />
Il LEAK ALERT 75 viene impiegato per controllare eventuali rotture dei sistemi <strong>di</strong> filtrazione<br />
(filtri a maniche). Applicazioni tipiche in acciaierie, cementifici, vetrerie, ceramiche,<br />
alimentari, vetrerie, etc. Pur essendo uno strumento semplice a singolo canale<br />
può sempre vantare l’esclusiva tecnica <strong>di</strong> elaborazione del segnale <strong>di</strong> tipo<br />
elettro<strong>di</strong>namico.<br />
www.italcontrol.it
<strong>Ital</strong> <strong>Control</strong> <strong>Meters</strong> srl<br />
Via della Valle 67 | 20048 Carate B.za, MB<br />
Tel. 0362-805.200 r.a. | Fax 0362-805.201<br />
info@italcontrol.it | www.italcontrol.it
Cambia lingua
