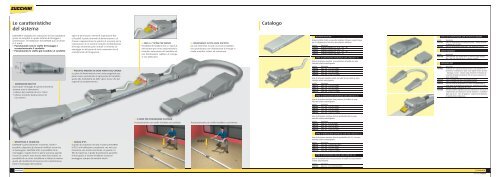

Le caratteristichedel sistemaCatalogoEASYBAR è studiato per velocizzare le fasi installativegrazie al semplice e rapido sistema di fissaggio econnessione. l’installazione di EASYBAR può avvenirein 2 modi:• Posizionando solo le staffe di fissaggio esuccessivamente il condotto• Posizionando le staffe già installate al condottomax50 mm■ DIMENSIONI RIDOTTEIl principale vantaggio di questo innovativosistema sono le dimensioni:• Altezza del condotto di circa 17mm• Altezza massima degli accessori dicirca 50mm.Spine di derivazione, elementi di giunzione fissie flessibili, testate terminali di alimentazione e dichiusura rappresentano la gamma di accessori per larealizzazione di un sistema completo di distribuzioned’energia sfruttando pochi articoli e fornendo unvantaggio sia dal punto di vista economico che dicontenimento del magazzino.■ PRELIEVO ENERGIA IN OGNI PUNTO DEL CANALELe spine di alimentazione sono state progettate perpoter essere posizionate in ogni punto del condottograzie alla modularità sia delle spine stesse che deicoperchi di completamento.■ FINO A 7 SPINE PER METROPossibilità di installare fino a 7 spine diderivazione per metro consentendo lacompleta saturazione del condotto eduna distribuzione capillare di energiaai vari utilizzatori.■ CONVENIENTE SOTTO OGNI ASPETTOUn solo elemento e pochi accessori installativiche garantiscono una distribuzione di energia inmodo semplice, veloce ed economico.ELEMENTI RETTILINEIElementi rettilinei forniti con coperchio modulare di chiusura e giunto lineare(per il collegamento in linea di un altro elemento rettilineo).Articolo Descrizione74160101 elemento rettilineo 25A - 3F+N - IP55 - 3m74160102 elemento rettilineo come sopra - 2m74180101 elemento rettilineo 40A - 3F+N - IP55 - 3m74180102 elemento rettilineo come sopra - 2mSPINE DI DERIVAZIONE MONOFASE CON CAVO DA 1 mSpine di derivazione monofase senza protezione da fusibile con corpomateriale isolante autoestinguente.Articolo Descrizione74005011 spina 10A - L1+N (3x1,5mm 2 )74005012 spina 10A - L2+N (3x1,5mm 2 )74005013 spina 10A - L3+N (3x1,5mm 2 )74005014 spina 10A - L2+N2 (3x1,5mm 2 )Spine di derivazione monofase protette con fusibili da 6,3A ø5x20 con corpomateriale isolante autoestinguenteArticolo Descrizione74005111 spina 10A - L1+N (3x1,5mm 2 )74005112 spina 10A - L2+N (3x1,5mm 2 )74005113 spina 10A - L3+N (3x1,5mm 2 )74005114 spina 10A - L2+N2 (3x1,5mm 2 )SPINE DI DERIVAZIONE MONOFASE CON CAVO DA 3 mSpine di derivazione monofase senza protezione da fusibile con corpomateriale isolante autoestinguente.BLOCCO DI ALIMENTAZIONE CON TESTATA DI CHIUSURAArticolo Descrizione74181001 blocco di alimentazione per elementi rettilinei + testata terminaledi chiusura IP55 25/40A74181002 blocco di alimentazione come sopra - per applicazioni specialiGIUNTO FLESSIBILEArticolo Descrizione74181200 giunto fl essibile per condotti sbarre 25/40A con raggio d’azionefi no a 180° per collegamento di 2 elementi rettilineiACCESSORI VARIArticolo Descrizione74104001 confezione di 5 coperchi di chiusura da 0,6 m con prefratture chepermettono l’installazione di spine senza togliere l’intero coperchio– montaggio a scatto – compresi nella confezione 10 otturatori peril ripristino del grado di protezione IP55 nel caso si spostassero lespine di derivazione74003700 staffa di fi ssaggio con foro di installazione centrale74003001 staffa di fi ssaggio con foro di installazione laterale74003801 blocco di sicurezza lucchettabile per evitare la manomissione dispine aperte da personale non autorizzato - confezione da 2 pezzi74003800 lucchetto ø6 mm - confezione da 2 pezzi74180300 elemento rettilineo tagliabile sul posto comprensivo di accessorio dicompletamento per ripristinare il corretto isolamento - possibilità ditaglio ogni 20 cm - 1,8 m di lunghezza - comprensivo di dispositivodi ripristino della confi gurazioneArticolo Descrizione74005021 spina 16A - L1+N (3x2,5mm 2 )74005022 spina 16A - L2+N (3x2,5mm 2 )74005023 spina 16A - L3+N (3x2,5mm 2 )74005024 spina 16A - L2+N2 (3x2,5mm 2 )■ 2 MODI PER POSIZIONARE EASYBARPosizionamento con staffe installate sul condottoPosizionamento con staffe installate a pavimentoSpine di derivazione monofase dotate di portafusibile CH8 con corpomateriale isolante autoestinguente.Articolo Descrizione74005221 spina 16A - L1+N (3x2,5mm 2 )74005222 spina 16A - L2+N (3x2,5mm 2 )74005223 spina 16A - L3+N (3x2,5mm 2 )74005224 spina 16A - L2+N2 (3x2,5mm 2 )SPINE DI DERIVAZIONE MONOFASE CON CON CAVO DA 5 m■ RESISTENZA E SICUREZZAEASYBAR è particolarmente resistente, infatti èpossibile calpestare gli elementi rettilinei senza chesi danneggino. EASYBAR offre la possibilità di unmontaggio a regola d’arte in piena sicurezza quandoi lavori in cantiere sono ancora nella fase iniziale. Lapossibilità di un errore installativo è ridotta al minimograzie ad interblocchi di sicurezza che caratterizzanotutto il montaggio del prodotto.■ GRADO IP55Il grado di protezione di tutto il sistema EASYBARè IP55 ad installazione completata, me nel casomancasse una testata terminale, un giunto o ilfilm di copertura, il grado di protezione garantitoè IP2X grazie ai sistemi di labirinti creati perproteggere sempre dai contatti diretti.CLACKSpine di derivazione monofase dotate di portafusibile ø8,5x31,5 con corpomateriale isolante autoestinguente.Articolo Descrizione74005231 spina 16A - L1+N+PE (3x2,5mm 2 )74005232 spina 16A - L2+N (3x2,5mm 2 )74005233 spina 16A - L3+N (3x2,5mm 2 )74005234 spina 16A - L2+N2 (3x2,5mm 2 )SPINE DI DERIVAZIONE TRIFASE CON CAVO DA 3 mSpina di derivazione trifase senza protezione da fusibili con corpo materialeisolante autoestinguente.Articolo Descrizione74005025 spina 16A - L1+L2+L3+N (5x2,5mm 2 )1 EASYBARCATALOGOCATALOGO EASYBAR

Una soluzionecompletaEASYBAR: il sistema innovativoper la distribuzione dell’energia■ INSTALLAZIONE A PAVIMENTOIl condotto a sbarre EASYBAR, graziealla sua altezza di soli 50mm (conaccessori installati), può essereposizionato in sottopavimentiparticolarmente bassi ed è adattosia per nuove installazioni che perristrutturazioni laddove non siapossibile rialzare il pavimento ditanti centimetri. Grazie alle spinedi derivazione, che possono essereposizionate in ogni punto delcanale, è possibile collegare anche iprodotti del sistema INTERLINK OFFICEdi BTicino come torrette a scomparsa,colonne e minicolonne ed essereintegrato al sistema di passerelleCablofil o Legrand utilizzate perla distribuzione della rete dati edistribuzione di sicurezza.Possibilitàd’integrazione conla passerella a fi loCablofi l o LegrandZucchini SpAVia Conicchio, 3425136 Brescia - ItaliaTel. + 39 030 2017100Fax + 39 030 2009726info@zucchinispa.itwww.zucchinispa.itEASYBARTutta l’energia in poco spazioEASYBAR è la soluzione ideale per la distribuzionedell’energia all’interno di un qualsiasi ambientedel terziario ed industriale. Grazie ad un’altezzamassima di soli 50mm, il più sottile sul mercato,lo rendono un prodotto unico ed innovativo.Con EASYBAR si possono distribuire correnti da 25Ao 40A mantenendo un grado di protezione IP55ad installazione completata e gli elementi sonodisponibili con lunghezze da 3m e 2m.EASYBAR è possibile posizionarlo:• Nel sottopavimento• A parete per attrezzare banchi da lavoro• Nel controsoffitto■ INSTALLAZIONE A SOFFITTOEASYBAR, sfruttando le spinedi derivazione, è adatto per ladistribuzione di energia al sistemadi illuminazione posizionato nelcontrosoffitto. Le spine di derivazionesono disponibili con collegamentodifferenziato delle fasi per bilanciarel’alimentazione e collegare i corpiilluminanti.Il presente stampato annulla e sostituisce il ZEB07CZucchini S.p.A. si riserva il diritto di variare in qualsiasi momento i contenuti del presente stampato edi comunicare, in qualsiasi forma e modalità, i cambiamenti apportati.Edizione 03/2008CARATTERISTICHE GENERALICATALOGO EASYBARMH07ES ZEB08CEASYBAR
