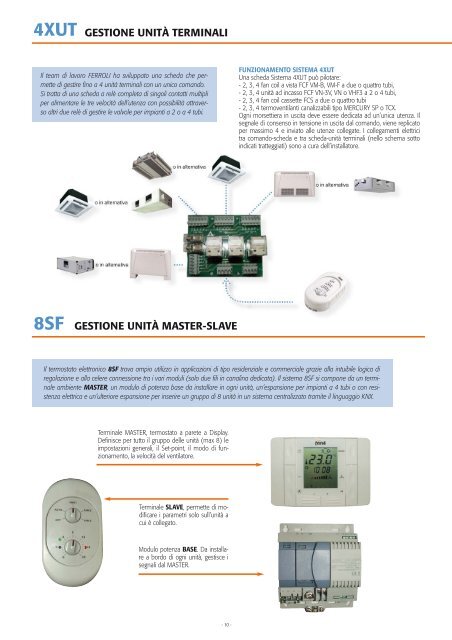

4XUT GESTIONE UNITÀ TERMINALIIl team di lavoro FERROLI ha sviluppato una scheda che permettedi gestire fino a 4 unità terminali con un unico comando.Si tratta di una scheda a relè completa di singoli contatti multipliper alimentare le tre velocità dell’utenza con possibilità attraversoaltri due relè di gestire le valvole per impianti a 2 o a 4 tubi.FUNZIONAMENTO SISTEMA 4XUTUna scheda Sistema 4XUT può pilotare:- 2, 3, 4 fan coil a vista FCF VM-B, VM-F a due o quattro tubi,- 2, 3, 4 unità ad incasso FCF VN-3V, VN o VHF3 a 2 o 4 tubi,- 2, 3, 4 fan coil cassette FCS a due o quattro tubi- 2, 3, 4 termoventilanti canalizzabili tipo MERCURY SP o TCX.Ogni morsettiera in uscita deve essere dedicata ad un’unica utenza. Ilsegnale di consenso in tensione in uscita dal comando, viene replicatoper massimo 4 e inviato alle utenze collegate. I collegamenti elettricitra comando-scheda e tra scheda-unità terminali (nello schema sottoindicati tratteggiati) sono a cura dell’installatore.8SF GESTIONE UNITÀ MASTER-SLAVEIl termostato elettronico 8SF trova ampio utilizzo in applicazioni di tipo residenziale e commerciale grazie alla intuibile logica diregolazione e alla celere connessione tra i vari moduli (solo due fili in canalina dedicata). Il sistema 8SF si compone da un terminaleambiente MASTER, un modulo di potenza base da installare in ogni unità, un’espansione per impianti a 4 tubi o con resistenzaelettrica e un’ulteriore espansione per inserire un gruppo di 8 unità in un sistema centralizzato tramite il linguaggio KNX.Terminale MASTER, termostato a parete a Display.Definisce per tutto il gruppo delle unità (max 8) leimpostazioni generali, il Set-point, il modo di funzionamento,la velocità del ventilatore.Terminale SLAVE, permette di modificarei parametri solo sull’unità acui è collegato.Modulo potenza BASE. Da installarea bordo di ogni unità, gestisce isegnali dal MASTER.- 10 -
