# GAMMA industriale 2010

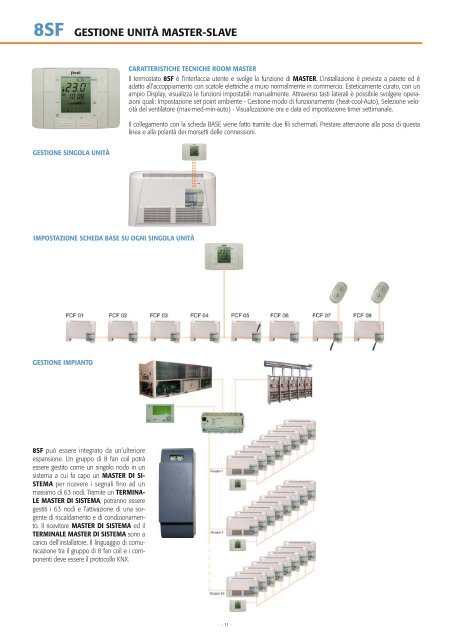

8SF GESTIONE UNITÀ MASTER-SLAVECARATTERISTICHE TECNICHE ROOM MASTERIl termostato 8SF è l’interfaccia utente e svolge la funzione di MASTER. L’installazione è prevista a parete ed èadatto all’accoppiamento con scatole elettriche a muro normalmente in commercio. Esteticamente curato, con unampio Display, visualizza le funzioni impostabili manualmente. Attraverso tasti laterali è possibile svolgere operazioniquali: Impostazione set point ambiente - Gestione modo di funzionamento (heat-cool-Auto), Selezione velocitàdel ventilatore (max-med-min-auto) - Visualizzazione ora e data ed impostazione timer settimanale.Il collegamento con la scheda BASE viene fatto tramite due fili schermati. Prestare attenzione alla posa di questalinea e alla polarità dei morsetti delle connessioni.GESTIONE SINGOLA UNITÀIMPOSTAZIONE SCHEDA BASE SU OGNI SINGOLA UNITÀGESTIONE IMPIANTO8SF può essere integrato da un’ulterioreespansione. Un gruppo di 8 fan coil potràessere gestito come un singolo nodo in unsistema a cui fa capo un MASTER DI SI-STEMA per ricevere i segnali fino ad unmassimo di 63 nodi. Tramite un TERMINA-LE MASTER DI SISTEMA, potranno esseregestiti i 63 nodi e l’attivazione di una sorgentedi riscaldamento e di condizionamento.Il ricevitore MASTER DI SISTEMA ed ilTERMINALE MASTER DI SISTEMA sono acarico dell’installatore. Il linguaggio di comunicazionetra il gruppo di 8 fan coil e i componentideve essere il protocollo KNX.- 11 -
