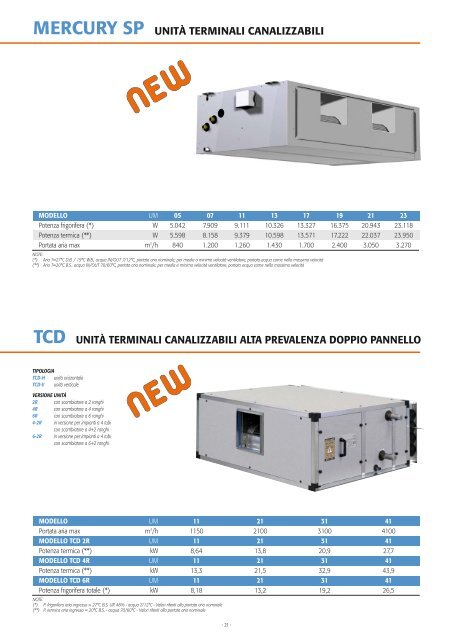

# GAMMA industriale 2010

MERCURY SP UNITÀ TERMINALI CANALIZZABILIMODELLO UM 05 07 11 13 17 19 21 23Potenza frigorifera (*) W 5.042 7.909 9.111 10.326 13.327 16.375 20.943 23.118Potenza termica (**) W 5.598 8.158 9.379 10.598 13.571 17.222 22.037 23.950Portata aria max m 3 /h 840 1.200 1.260 1.430 1.700 2.400 3.050 3.270NOTE:(*) Aria T=27°C D.B. / 19°C W.B., acqua IN/OUT 7/12°C, portata aria nominale; per media a minima velocità ventilatore, portata acqua come nella massima velocità(**) Aria T=20°C B.S., acqua IN/OUT 70/60°C, portata aria nominale; per media e minima velocità ventilatore, portata acqua come nella massima velocitàTCD UNITÀ TERMINALI CANALIZZABILI ALTA PREVALENZA DOPPIO PANNELLOTIPOLOGIATCD-H unità orizzontaleTCD-V unità verticaleVERSIONE UNITÀ2R con scambiatore a 2 ranghi4R con scambiatore a 4 ranghi6R con scambiatore a 6 ranghi4-2R in versione per impianti a 4 tubicon scambiatore a 4+2 ranghi6-2R in versione per impianti a 4 tubicon scambiatore a 6+2 ranghiMODELLO UM 11 21 31 41Portata aria max m 3 /h 1150 2100 3100 4100MODELLO TCD 2R UM 11 21 31 41Potenza termica (**) kW 8,64 13,8 20,9 27,7MODELLO TCD 4R UM 11 21 31 41Potenza termica (**) kW 13,3 21,5 32,9 43,9MODELLO TCD 6R UM 11 21 31 41Potenza frigorifera totale (*) kW 8,18 13,2 19,2 26,5NOTE:(*) P. frigorifera aria ingresso = 27°C B.S. UR 48% - acqua 7/12°C - Valori riferiti alla portata aria nominale(**) P. termica aria ingresso = 20°C B.S. - acqua 70/60°C - Valori riferiti alla portata aria nominale- 21 -
