# GAMMA industriale 2010

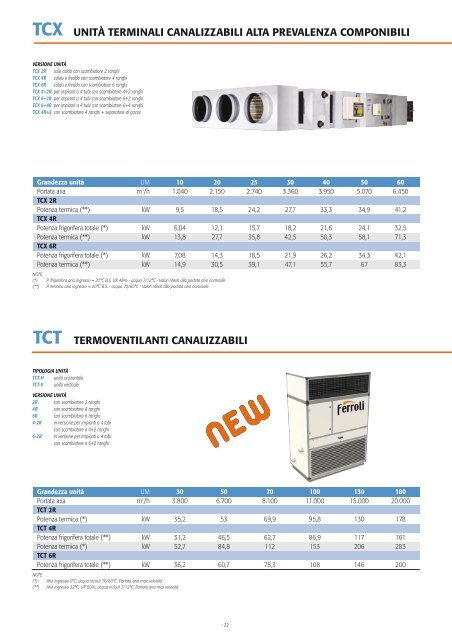

TCX UNITÀ TERMINALI CANALIZZABILI ALTA PREVALENZA COMPONIBILIVERSIONE UNITÀTCX 2R solo caldo con scambiatore 2 ranghiTCX 4R caldo e freddo con scambiatore 4 ranghiTCX 6R caldo e freddo con scambiatore 6 ranghiTCX 4+2R per impianti a 4 tubi con scambiatore 4+2 ranghiTCX 6+2R per impianti a 4 tubi con scambiatore 6+2 ranghiTCX 6+4R per impianti a 4 tubi con scambiatore 6+4 ranghiTCX 4R+S con scambiatore 4 ranghi + separatore di gocceGrandezza unità UM 10 20 25 30 40 50 60Portata aria m 3 /h 1.040 2.150 2.740 3.360 3.950 5.070 6.450TCX 2RPotenza termica (**) kW 9,5 18,5 24,2 27,7 33,3 34,9 41,2TCX 4RPotenza frigorifera totale (*) kW 6,04 12,1 15,7 18,2 21,6 24,1 32,5Potenza termica (**) kW 13,8 27,7 35,8 42,5 50,3 58,1 71,3TCX 6RPotenza frigorifera totale (*) kW 7,08 14,3 18,5 21,9 26,2 34,3 42,1Potenza termica (**) kW 14,9 30,5 39,1 47,1 55,7 67 83,3NOTE:(*) P. frigorifera aria ingresso = 27°C B.S. UR 48% - acqua 7/12°C - Valori riferiti alla portata aria nominale(**) P. termica aria ingresso = 20°C B.S. - acqua 70/60°C - Valori riferiti alla portata aria nominaleTCT TERMOVENTILANTI CANALIZZABILITIPOLOGIA UNITÀTCT-H unità orizzontaleTCT-V unità verticaleVERSIONE UNITÀ2R con scambiatore 2 ranghi4R con scambiatore 4 ranghi6R con scambiatore 6 ranghi4-2R in versione per impianti a 4 tubicon scambiatore a 4+2 ranghi6-2R in versione per impianti a 4 tubicon scambiatore a 6+2 ranghiGrandezza unità UM 30 50 70 100 130 180Portata aria m 3 /h 3.800 6.700 8.100 11.000 15.000 20.000TCT 2RPotenza termica (*) kW 35,2 53 69,9 95,8 130 178TCT 4RPotenza frigorifera totale (**) kW 31,2 46,5 62,7 86,9 117 161Potenza termica (*) kW 52,7 84,8 112 153 206 283TCT 6RPotenza frigorifera totale (**) kW 36,2 60,7 78,3 108 146 200NOTE:(*) Aria ingresso 0°C, acqua in/out 70/60°C. Portata aria max velocità(**) Aria ingresso 32°C, UR 50%, acqua in/out 7/12°C. Portata aria max velocità- 22 -
