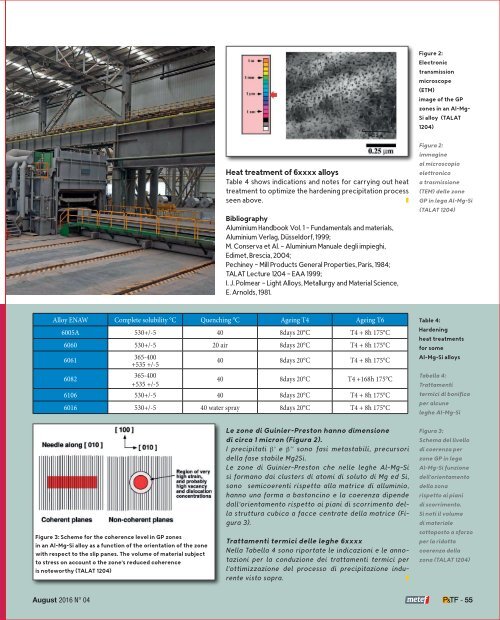

Figure 2:
Electronic
transmission
microscope
(ETM)
image of the GP
zones in an Al-Mg-
Si alloy (TALAT
1204)
Heat treatment of 6xxxx alloys
Table4showsindicationsandnotesforcarryingoutheat
treatment to optimize the hardening precipitation process
seen above.
❚
Bibliography
Aluminium Handbook Vol. 1 – Fundamentals and materials,
Aluminium Verlag, Düsseldorf, 1999;
M. Conserva et Al. – Aluminium Manuale degli impieghi,
Edimet, Brescia, 2004;
Pechiney – Mill Products General Properties, Paris, 1984;
TALAT Lecture 1204 – EAA 1999;
I. J. Polmear – Light Alloys, Metallurgy and Material Science,
E. Arnolds, 1981.
Figura 2:
immagine
al microscopio
elettronico
atrasmissione
(TEM) delle zone
GP in lega Al-Mg-Si
(TALAT 1204)
Alloy ENAW Complete solubility °C Quenching °C Ageing T4 Ageing T6
6005A 530+/-5 40 8days 20°C T4 + 8h 175°C
6060 530+/-5 20 air 8days 20°C T4 + 8h 175°C
6061
365-400
+535 +/-5
40 8days 20°C T4 + 8h 175°C
6082
365-400
+535 +/-5
40 8days 20°C T4 +168h 175°C
6106 530+/-5 40 8days 20°C T4 + 8h 175°C
6016 530+/-5 40 water spray 8days 20°C T4 + 8h 175°C
Table 4:
Hardening
heat treatments
for some
Al-Mg-Si alloys
Tabella 4:
Trattamenti
termici di bonifica
per alcune
leghe Al-Mg-Si
Figure 3: Scheme for the coherence level in GP zones
inanAl-Mg-Sialloyasafunctionoftheorientationofthezone
with respect to the slip panes. The volume of material subject
to stress on account o the zone’s reduced coherence
is noteworthy (TALAT 1204)
Le zone di Guinier-Preston hanno dimensione
di circa 1 micron (Figura 2).
I precipitati β’ e β’’ sono fasi metastabili, precursori
dellafasestabileMg2Si.
Le zone di Guinier-Preston che nelle leghe Al-Mg-Si
siformanodaiclustersdiatomidisolutodiMgedSi,
sono semicoerenti rispetto alla matrice di alluminio,
hannounaformaabastoncinoelacoerenzadipende
dall’orientamento rispetto ai piani di scorrimento dellastrutturacubicaafaccecentratedellamatrice(Figura
3).
Trattamenti termici delle leghe 6xxxx
NellaTabella4sonoriportateleindicazionieleannotazioni
per la conduzione dei trattamenti termici per
l’ottimizzazione del processo di precipitazione indurente
visto sopra. ❚
Figura 3:
Schema del livello
di coerenza per
zone GP in lega
Al-Mg-Si funzione
dell’orientamento
della zona
rispetto ai piani
di scorrimento.
Sinotiilvolume
di materiale
sottoposto a sforzo
per la ridotta
coerenza della
zona (TALAT 1204)
