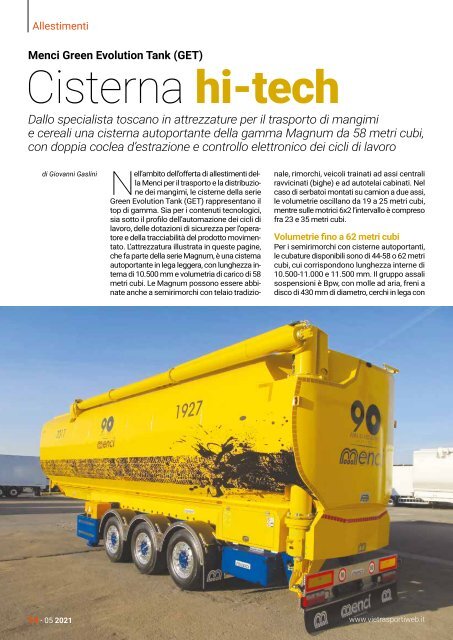

Menci Green Evolution Tank (GET)
Cisterna hi-tech
Dallo specialista toscano in attrezzature per il trasporto di mangimi
e cereali una cisterna autoportante della gamma Magnum da 58 metri cubi,
con doppia coclea d’estrazione e controllo elettronico dei cicli di lavoro
di Giovanni Gaslini
Nell’ambito dell’offerta di allestimenti della
Menci per il trasporto e la distribuzione
dei mangimi, le cisterne della serie
Green Evolution Tank (GET) rappresentano il
top di gamma. Sia per i contenuti tecnologici,
sia sotto il profilo dell’automazione dei cicli di
lavoro, delle dotazioni di sicurezza per l’operatore
e della tracciabilità del prodotto movimentato.
L’attrezzatura illustrata in queste pagine,
che fa parte della serie Magnum, è una cisterna
autoportante in lega leggera, con lunghezza interna
di 10.500 mm e volumetria di carico di 58
metri cubi. Le Magnum possono essere abbinate
anche a semirimorchi con telaio tradizionale,
rimorchi, veicoli trainati ad assi centrali
ravvicinati (bighe) e ad autotelai cabinati. Nel
caso di serbatoi montati su camion a due assi,
le volumetrie oscillano da 19 a 25 metri cubi,
mentre sulle motrici 6x2 l’intervallo è compreso
fra 23 e 35 metri cubi.
Volumetrie fino a 62 metri cubi
Per i semirimorchi con cisterne autoportanti,
le cubature disponibili sono di 44-58 o 62 metri
cubi, cui corrispondono lunghezza interne di
10.500-11.000 e 11.500 mm. Il gruppo assali
sospensioni è Bpw, con molle ad aria, freni a
disco di 430 mm di diametro, cerchi in lega con
Scheda tecnica
Marca e mod. Menci Green Evolution Tank
Lunghezza totale 11.290 mm
Lunghezza interna cisterna 10.500 mm
Lunghezza esterna cisterna 10.900 mm
Altezza totale
3.959 mm
Volumetria 58 m 3
Interassi
1.310 + 1.310 mm
Distanza 1° asse - perno ralla 4.300 mm
Altezza d’agganciamento
1.200 mm
Peso totale a terra
39.000 kg
Freni
a disco da 430 mm
Gommatura 385/65 R 22.5
A fianco, la sezione anteriore del semirimorchio,
le gambe d’appoggio, il quadro comandi richiuso
e una videata dello schermo tattile di controllo.
A destra, la struttura para-ciclisti, il telecomando,
l’idraulica per la movimentazione del tubo
di scarico e il quadro strumenti aperto. Sotto,
i soggetti coinvolti nella tracciabilità del prodotto,
mediante l’app FeedApp sviluppata dalla Menci.
campanatura di 120 millimetri e pneumatici
385/65 R 22.5 (in alternativa, 385/55 R 22.5).
La cisterna è dotata di scarico cocleare idraulico,
con doppia coclea d’estrazione in lega leggera.
Una pompa a portata variabile permette
di regolare il regime di rotazione delle coclee e
di controllare, mediante l’elettronica di bordo,
le sequenze di partenza e di arresto dei due dispositivi
di scarico. In quest’ultimo caso, per
consentire lo svuotamento completo del prodotto
trasportato. Il tubo di deflusso del mangime,
di tipo tangenziale, è collocato nella sezione
superiore sinistra dell’allestimento. Può
essere di lunghezza fissa o telescopico. Il suo
posizionamento è regolato da un circuito idraulico
dotato di valvola compensatrice di portata
(load-sensing).
Motore ausiliario a quattro cilindri
L’energia per la messa in pressione del circuito
idraulico di bordo è fornita da un motore ausiliario
a quattro cilindri, posizionato sul lato sinistro
del semirimorchio, davanti al primo assale.
Le cisterne Green Evolution Tank sono
dotate di un sistema intelligente di controllo di
tutte le funzioni e dei parametri dei cicli di scarico.
Che possono essere pre-impostati o regolati
in funzione delle caratteristiche dei prodotti
trasportati. Tutti i parametri di lavoro sono
visualizzabili mediante un’interfaccia intuitiva,
costituta da un monitor tattile da 12 pollici.
Con le dotazioni del pacchetto ‘Sicurezza’ è anche
possibile il controllo da remoto, mediante
telecomando, dei movimenti del tubo di scarico
superiore. Ciò permette all’operatore di trovarsi
sempre nella posizione più favorevole e più sicura
per monitorare tutte le funzionalità dell’allestimento.
I SOGGETTI COINVOLTI - L’app FeedApp mette in comunicazione
tutti i protagonisti della filiera
Produttore
Silo produttore
Spedizioniere
Silo allevatore
Mangime Veicolo Autista
Allevatore
