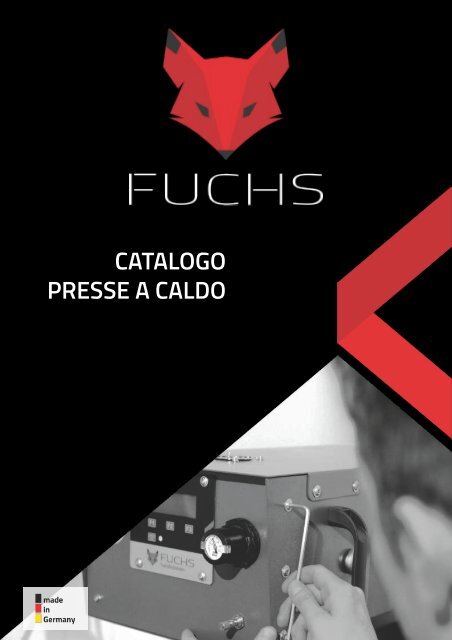

CATALOGO<br />

<strong>PRESSE</strong> A CALDO


CATALOGO<br />

VERSIONE: 1. GENNAIO<br />

Valgono esclusivamente le nostre condizioni<br />

di vendita.<br />

Le immagini mostrate non sono vincolanti, in<br />

particolare per quanto riguarda colore,<br />

dimensioni e dotazione dei prodotti presentati.<br />

Per i prezzi delle nostre termopresse fare<br />

riferimento al listino prezzi attuale.


Cari clienti,<br />

i requisiti per trovare soluzioni convincenti per le esigenze<br />

più elevate stanno assumendo un ruolo pionieristico,<br />

dedizione all'innovazione, conoscenza e componenti di alta<br />

qualità. Essendo un'azienda a conduzione familiare con una<br />

lunga tradizione, conosciamo bene le vostre esigenze di<br />

innovazione, individualità e qualità. Sono quindi lieto di<br />

presentarvi questo catalogo della nostra gamma più<br />

attuale di termopresse.<br />

Offriamo una scelta tra modelli manuali, semiautomatici e<br />

pneumatici. Potete scegliere tra presse a vongole, presse a<br />

battente, presse per fusione, presse a tavolo scorrevole e<br />

presse a membrana, presse per grandi formati e<br />

termopresse a una o due stazioni.<br />

Attendiamo con ansia i vostri ordini e vi garantiamo la<br />

qualità e l'affidabilità della Fuchs GmbH a cui siete abituati.<br />

E se mai dovessi avere qualche motivo di insoddisfazione: conosciamo le<br />

nostre macchine dentro e fuori. Il nostro servizio interno di riparazione,<br />

pezzi di ricambio e manutenzione ti offre quindi un servizio professionale<br />

e conveniente per qualsiasi lavoro di riparazione o manutenzione di cui<br />

potresti aver bisogno: rimetteremo in funzione la tua termopressa in<br />

modo rapido ed economico!<br />

Spero che il nostro nuovo catalogo prodotti vi piaccia:<br />

lasciatevi ispirare!<br />

Cordiali saluti,<br />

Cristiano Fuchs<br />

3


introduzione<br />

3 Prefazione<br />

4 Contenuti<br />

6 Presse a caldo Fuchs<br />

PREMERE IL RECLAMO<br />

9 Prostar<br />

10 Pressa combinata<br />

11<br />

Tutte le stelle<br />

12 PrintStar<br />

13 EasyPress<br />

<strong>PRESSE</strong> A BATTENTE<br />

15 Altalena 100 PRÓ<br />

16 Air-Swing 1000 PRO<br />

17 Air-Swing 2000 PRO<br />

18 Air-Swing 3000 PRO<br />

<strong>PRESSE</strong> SCORREVOLI<br />

20 AirStar espresso<br />

21 Scivolo AirStar<br />

<strong>PRESSE</strong> A MEMBRANA<br />

23 Membrana Swing 100 PRO<br />

24 Membrana Air-Swing 1000 PRO<br />

25 Membrana Air-Swing 2000 PRO<br />

4


5<br />

SOMMARIO<br />

STAMPE PER GRANDI FORMATI<br />

27 UTP100<br />

28 Scivolo Airpress<br />

29<br />

SubliPress automatico<br />

MACCHINE PERSONALIZZATE<br />

31<br />

Macchine personalizzate<br />

Accessori<br />

33 Piatti di lavoro<br />

34 Piastre riscaldanti e protezione in teflon<br />

35 Compressori<br />

36 Posizionamento di<br />

laser e tavoli macchina<br />

CHI SIAMO<br />

39<br />

La nostra azienda<br />

40 Contatto


<strong>PRESSE</strong> A CALDO <strong>FUCHS</strong><br />

Costruiamo termopresse e termopresse da oltre 25 anni, comprendendo sempre l'importanza della qualità e<br />

dell'innovazione. Confidiamo nel nostro know-how e nella nostra esperienza pluriennale: per questo possiamo<br />

offrire una garanzia di soddisfazione incondizionata di due anni su ogni termopressa da noi prodotta. Garantita!<br />

Ma cosa distingue esattamente le nostre macchine da stampa?<br />

MECCANICA<br />

QUAL<strong>IT</strong>À DI NOSTRA PRODUZIONE.<br />

Creiamo le basi per una pressa a caldo robusta e affidabile nei nostri<br />

ambienti di produzione. Tutti i componenti di una fresatrice e di un<br />

tornio a controllo CNC sono realizzati internamente con la massima<br />

precisione.<br />

Garantiamo un funzionamento pulito dei componenti meccanici,<br />

completamente senza cigolii, utilizzando nella nostra progettazione<br />

cuscinetti di alta qualità esenti da manutenzione. Allo stesso modo, anche<br />

l'usura viene ridotta al minimo, in modo che i componenti meccanici<br />

continuino a funzionare senza problemi, anche dopo anni di servizio.<br />

GARANZIA E SERVIZIO<br />

LA TUA GARANZIA.<br />

ERGONOMIA<br />

LAVORARE SENZA STRESS.<br />

Garanzia a vita per i riscaldatori di superficie<br />

Mikanit<br />

Garanzia del produttore 24 mesi<br />

Consegna dei pezzi di ricambio entro 24 ore<br />

La struttura modulare delle termopresse Fuchs consente generalmente<br />

di sostituire facilmente le parti soggette ad usura. Qualora però si<br />

rendesse necessaria una riparazione importante, questa verrà effettuata<br />

presso la nostra officina nel più breve tempo possibile.<br />

I rapporti di leva ottimizzati e i cuscinetti lisci<br />

facilitano il lavoro con il minimo sforzo. Ciò ti<br />

consente di rilassarti durante molte delle<br />

operazioni di stampa e di mantenere la tua<br />

stampa costantemente di buona qualità.<br />

6


PIASTRE RISCALDANTI<br />

COERENZA E RESA ECCEZIONALE.<br />

Le nostre piastre riscaldanti utilizzano esclusivamente riscaldatori<br />

superficiali Mikanit. I fili riscaldanti strettamente avvolti garantiscono una<br />

distribuzione della temperatura costante e uniforme su tutta la superficie.<br />

Inoltre vengono installate solo piastre in fusione di alluminio fresato di<br />

altissima qualità con pretrattamento speciale. Queste piastre promettono<br />

di applicare la pressione perfetta anche dopo anni di utilizzo.<br />

Ogni piastra riscaldante è dotata di una superficie in teflon che può<br />

essere sostituita in qualsiasi momento.<br />

PIASTRE DI LAVORO<br />

EQUIPAGGIAMENTI PERSONALIZZATI E OPZIONI DI ESPANSIONE.<br />

Ogni termopressa è dotata di un dispositivo di cambio rapido per un'ampia gamma di<br />

piastre di lavoro. In questo modo puoi equipaggiare la termopressa o espanderla per<br />

affrontare perfettamente qualsiasi attività di trasferimento tu possa avere. Oltre alle<br />

nostre piastre standard, siamo in grado di produrre la vostra dimensione particolare.<br />

Tutti i piani di lavoro sono privi di ostruzioni tutt'intorno, il che è comodo per tirare<br />

sopra facilmente i tessuti, evitando il fastidioso problema dei doppi strati.<br />

La gomma siliconica da 10 mm di spessore e la copertura in feltro danno al tavolo<br />

quel tocco in più per risultati di stampa ottimizzati. La copertura serve per la<br />

protezione e può essere rimossa per il lavaggio in qualsiasi momento.<br />

Il nostro esclusivo sistema di cambio rapido con guide fresate a 45° facilita il cambio dei<br />

vari piani di lavoro in pochi secondi.<br />

MATERIALE ELETTRICO<br />

OPERAZIONE DI STAMPA INTU<strong>IT</strong>IVA E FACILE.<br />

Le unità di controllo delle nostre presse a caldo sono costituite esclusivamente da singoli componenti di<br />

alta qualità. È quindi possibile adattare i comandi alle esigenze del cliente senza troppi sforzi. Inoltre, in<br />

caso di riparazione, non è necessario sostituire l'intera centralina, ma solo il componente interessato, cosa<br />

che di solito può essere eseguita dal cliente stesso senza troppi sforzi.<br />

BUONE RAGIONI 7


Pressa Pieghevole<br />

<strong>FUCHS</strong>


ProStar<br />

Dati macchina<br />

Applicazioni<br />

Progetto<br />

Adatto a tutte le applicazioni di trasferimento<br />

Pressa per vongole<br />

Guidare<br />

Formato piastra riscaldante cm<br />

Impostazione della temperatura<br />

Impostazioni orario<br />

Pressione di contatto<br />

Peso<br />

Dimensioni (LxPxH) in cm<br />

Alimentazione elettrica<br />

Volume di consegna<br />

Varie<br />

Piatti intercambiabili da cm<br />

Manuale<br />

15x15 / 20x20 / 30x15 / 30x20<br />

Digitale 0-230°C<br />

Digitale 0-999sec.<br />

Circa 0,5 kg/cm2 a seconda delle dimensioni<br />

Circa 35 kg<br />

40x60x50<br />

230 V/10 A/600 W<br />

Copertura in teflon, copertura protettiva, gomma siliconica<br />

Sistema di cambio rapido per diversi piani di lavoro,<br />

pannello riscaldante Mikanit<br />

15x15 / 20x20 / 30x15 / 30x20 / maniche corte 12x20<br />

(altre misure su richiesta)<br />

<strong>PRESSE</strong> DI VONGOLE<br />

9


Premere la combinazione<br />

Modulo tappo<br />

Toppa modulo<br />

15x15 cm<br />

braccio libero<br />

modulo a sfera<br />

Dati macchina<br />

Applicazioni<br />

Progetto<br />

Adatto a tutte le applicazioni di trasferimento<br />

Pressa per vongole<br />

Guidare<br />

Formato piastra riscaldante cm<br />

Impostazione della temperatura<br />

Impostazioni orario<br />

Manuale<br />

Modulo tappo / 15x15 / 20x20 / 30x15 / 30x20<br />

Digitale 0-230°C<br />

Digitale 0-999sek.<br />

Pressione di contatto<br />

Peso<br />

Dimensioni (LxPxH) in cm<br />

Alimentazione elettrica<br />

Volume di consegna<br />

Varie<br />

Piatti intercambiabili da cm<br />

Circa 0,5 kg/cm2 a seconda delle dimensioni<br />

Circa 45 kg<br />

40x60x50<br />

230 V/10 A/600 W<br />

Copertura in teflon, copertura protettiva, gomma siliconica<br />

Sistema di cambio rapido per diversi piani di lavoro,<br />

pannello riscaldante Mikanit<br />

15x15 / 20x20 / 30x15 / 30x20 / maniche corte<br />

12x20 cm, piastra sferica, modulo cappellino,<br />

console braccio libero, (altre misure su richiesta)<br />

10


AllStar<br />

Dati macchina<br />

Applicazioni<br />

Progetto<br />

Adatto a tutte le applicazioni di trasferimento<br />

Pressa per vongole<br />

Guidare<br />

Formato piastra riscaldante cm<br />

Impostazione della temperatura<br />

Impostazioni orario<br />

Pressione di contatto<br />

Peso<br />

Dimensioni (LxPxH) in cm<br />

Alimentazione elettrica<br />

Volume di consegna<br />

Varie<br />

Piatti intercambiabili da cm<br />

Manuale<br />

35x45/50x40<br />

Digitale 0-230°C<br />

Digitale 0-999sek.<br />

Circa 0,5 kg/cm2 a seconda delle dimensioni<br />

Circa 60 kg<br />

70x60x70<br />

230 V/10 A/2200 W<br />

Copertura in teflon, copertura protettiva, gomma siliconica<br />

Sistema di cambio rapido per diversi piani di lavoro,<br />

pannello riscaldante Mikanit<br />

15x15 / 20x20 / 30x15 / maniche corte 12x20cm /<br />

Maniche lunghe 15x15 / 35x10 / 30x20 / 30x35 /<br />

50x40 (Altre misure disponibili su richiesta)<br />

<strong>PRESSE</strong> PER VONGOLE 11


Stampa Stella<br />

si apre automaticamente!<br />

Dati macchina<br />

Applicazioni<br />

Progetto<br />

Adatto a tutte le applicazioni di trasferimento<br />

Pressa per vongole<br />

Guidare<br />

Semiautomatico (si apre automaticamente)<br />

Formato piastra riscaldante cm<br />

45x35/50x40<br />

Impostazione della temperatura<br />

Impostazioni orario<br />

Digitale 0-230°C<br />

Digitale 0-999sek.<br />

Pressione di contatto<br />

Peso<br />

Dimensioni (LxPxH) in cm<br />

Alimentazione elettrica<br />

Volume di consegna<br />

Varie<br />

Piatti intercambiabili da cm<br />

Circa 0,5 kg/cm2 a seconda delle dimensioni<br />

Circa 60 kg<br />

75x50x70<br />

230 V/10 A/2200 W<br />

Copertura in teflon, copertura protettiva, gomma siliconica<br />

Sistema di cambio rapido per diversi piani di lavoro,<br />

pannello riscaldante Mikanit<br />

15x15 / 20x20 / 30x15 / maniche corte 12x20cm /<br />

Maniche lunghe 15x15 / 35x10 / 30x20 / 30x35 /<br />

50x40 (altre misure su richiesta)<br />

12


EasyPress<br />

Dati macchina<br />

Applicazioni<br />

Progetto<br />

Adatto a tutte le applicazioni di trasferimento<br />

Pressa per vongole<br />

Guidare<br />

Formato piastra riscaldante cm<br />

Impostazione della temperatura<br />

Impostazioni orario<br />

Pressione di contatto<br />

Peso<br />

Dimensioni (LxPxH) in cm<br />

Alimentazione elettrica<br />

Volume di consegna<br />

Varie<br />

Piatti intercambiabili da cm<br />

Manuale<br />

35x45<br />

Digitale 0-230°C<br />

Digitale 0-999sek.<br />

Circa 0,5 kg/cm2 a seconda delle dimensioni<br />

Circa 40 kg<br />

36x70x52<br />

230 V/10 A/2000 W<br />

Copertura in teflon, copertura protettiva, gomma siliconica<br />

Sistema di cambio rapido per diversi piani di lavoro,<br />

pannello riscaldante Mikanit<br />

15x15 / 20x20 / 30x15 / maniche corte 12x20cm /<br />

Maniche lunghe 15x15 / 35x10 / 30x20 / 30x35 /<br />

50x40 (altre misure su richiesta)<br />

<strong>PRESSE</strong> PER VONGOLE 13


<strong>PRESSE</strong><br />

BATTENTI <strong>FUCHS</strong>


Swing-100 PRO<br />

Dati macchina<br />

Applicazioni<br />

Progetto<br />

Guidare<br />

Formato piastra riscaldante cm<br />

Impostazione della temperatura<br />

Impostazioni orario<br />

Pressione di contatto<br />

Peso<br />

Dimensioni (LxPxH) in cm<br />

Alimentazione elettrica<br />

Volume di consegna<br />

Adatto a tutte le applicazioni di trasferimento<br />

Pressa oscillante<br />

Manuale<br />

45x35/50x40<br />

Digitale 0-230°C<br />

Digitale 0-999sek.<br />

Circa 0,6 kg/cm2 a seconda delle dimensioni<br />

Circa 65 kg<br />

50x80x50<br />

230 V/10 A/2200 W<br />

Copertura in teflon, copertura protettiva, gomma siliconica<br />

Varie<br />

Piatti intercambiabili da cm<br />

Sistema di cambio rapido per diversi piani di lavoro,<br />

pannello riscaldante Mikanit<br />

15x15 / 20x20 / 30x15 / maniche corte 12x20cm /<br />

Maniche lunghe 15x15 / 35x10 / 30x20 / 30x35 /<br />

50x40 (altre misure su richiesta)<br />

<strong>PRESSE</strong> OSCILLANTI 15


Air-Swing 1000 PRO<br />

Dati macchina<br />

Applicazioni<br />

Progetto<br />

Guidare<br />

Formato piastra riscaldante cm<br />

Impostazione della temperatura<br />

Impostazioni orario<br />

Pressione di contatto<br />

Impostazione della pressione<br />

Peso<br />

Dimensioni (LxPxH) in cm<br />

Alimentazione elettrica<br />

Adatto a tutte le applicazioni di trasferimento<br />

Pressa oscillante<br />

Pneumatico<br />

45x35/50x40<br />

Digitale 0-230°C<br />

Digitale 0-999sek.<br />

Circa 0,8 kg/cm2 a seconda delle dimensioni<br />

Continuo 0-6 bar<br />

Circa 90 kg<br />

75x60x70<br />

230 V/10 A/2200 W<br />

Volume di consegna<br />

Copertura in teflon, copertura protettiva, gomma siliconica<br />

Varie<br />

Piatti intercambiabili da cm<br />

Sistema di cambio rapido per diversi piani di lavoro,<br />

pannello riscaldante Mikanit, Powermodus, diverse<br />

lingue, funzione di prestampa e poststampa manuale<br />

15x15 / 20x20 / 30x15 / maniche corte 12x20cm /<br />

Maniche lunghe 15x15 / 35x10 / 30x20 / 30x35 /<br />

50x40 (altre misure su richiesta)<br />

16


Air-Swing 2000 PRO<br />

Dati macchina<br />

Applicazioni<br />

Progetto<br />

Guidare<br />

Formato piastra riscaldante cm<br />

Impostazione della temperatura<br />

Impostazioni orario<br />

Pressione di contatto<br />

Impostazione della pressione<br />

Peso<br />

Dimensioni (LxPxH) in cm<br />

Alimentazione elettrica<br />

Adatto a tutte le applicazioni di trasferimento<br />

Pressa oscillante<br />

Pneumatico<br />

45x35/50x40<br />

Digitale 0-230°C<br />

Digitale 0-999sek.<br />

Circa 0,8 kg/cm2 a seconda delle dimensioni<br />

Continuo 0-6 bar<br />

Circa 120 kg<br />

120x80x80<br />

230 V/10 A/2200 W<br />

Volume di consegna<br />

Copertura in teflon, copertura protettiva, gomma siliconica<br />

Varie<br />

Piatti intercambiabili da cm<br />

Sistema di cambio rapido per diversi piani di lavoro,<br />

pannello riscaldante Mikanit, Powermodus, diverse<br />

lingue, funzione di prestampa e poststampa manuale<br />

15x15 / 20x20 / 30x15 / maniche corte 12x20cm<br />

/Maniche lunghe 15x15 / 35x10 / 30x20 / 30x35 / 50x40<br />

(altre misure su richiesta)<br />

17


Air-Swing 3000 PRO<br />

Dati macchina<br />

Applicazioni<br />

Progetto<br />

Guidare<br />

Formato piastra riscaldante cm<br />

Impostazione della temperatura<br />

Impostazioni orario<br />

Pressione di contatto<br />

Impostazione della pressione<br />

Peso<br />

Dimensioni (LxPxH) in cm<br />

Alimentazione elettrica<br />

Adatto a tutte le applicazioni di trasferimento<br />

Pressa oscillante completamente automatica<br />

Pneumatico<br />

45x35/50x40<br />

Digitale 0-230°C<br />

Digitale 0-999sek.<br />

Circa 0,8 kg/cm2 a seconda delle dimensioni<br />

Continuo 0-6 bar<br />

Circa 120 kg<br />

120x80x80<br />

230 V/10 A/2200 W<br />

Volume di consegna<br />

Copertura in teflon, copertura protettiva, gomma siliconica<br />

Varie<br />

Piatti intercambiabili da cm<br />

Sistema di cambio rapido per diversi piani di lavoro,<br />

riscaldatore a pannello Mikanit, Powermodus, diverse lingue,<br />

processo di orientamento e pressatura automatico<br />

15x15 / 20x20 / 30x15 / maniche corte 12x20cm<br />

/Maniche lunghe 15x15 / 35x10 / 30x20 / 30x35 / 50x40<br />

(altre misure su richiesta)<br />

18


<strong>PRESSE</strong> A TAVOLA<br />

SCORREVOLE <strong>FUCHS</strong>


AirStar Express<br />

Dati macchina<br />

Applicazioni<br />

Progetto<br />

Adatto a tutte le applicazioni di trasferimento<br />

Pressa a tavola scorrevole<br />

Guidare<br />

Formato piastra riscaldante cm<br />

Impostazione della temperatura<br />

Impostazioni orario<br />

Pressione di contatto<br />

Impostazione della pressione<br />

Peso<br />

Dimensioni (LxPxH) in cm<br />

Alimentazione elettrica<br />

Pneumatico<br />

45x35/50x40<br />

Digitale 0-230°C<br />

Digitale 0-999sek.<br />

Circa 0,8 kg/cm2 a seconda delle dimensioni<br />

Continuo 0-6 bar<br />

Circa 120 kg<br />

40x60x50<br />

230 V/10 A/2200 W<br />

Volume di consegna<br />

Copertura in teflon, copertura protettiva, gomma siliconica<br />

Varie<br />

Piatti intercambiabili da cm<br />

Sistema di cambio rapido per diversi piani di lavoro,<br />

pannello riscaldante Mikanit, Powermodus, diverse<br />

lingue, funzione di prestampa e poststampa manuale<br />

15x15 / 20x20 / 30x15 / maniche corte 12x20cm /<br />

Maniche lunghe 15x15 / 35x10 / 30x20 / 30x35 /<br />

50x40 (altre misure su richiesta)<br />

<strong>PRESSE</strong> A TAVOLA SCORREVOLE 20


Scivolo AirStar<br />

Dati macchina<br />

Applicazioni<br />

Progetto<br />

Guidare<br />

Formato piastra riscaldante cm<br />

Impostazione della temperatura<br />

Impostazioni orario<br />

Pressione di contatto<br />

Impostazione della pressione<br />

Peso<br />

Dimensioni (LxPxH) in cm<br />

Alimentazione elettrica<br />

Adatto a tutte le applicazioni di trasferimento<br />

Pressa a tavola scorrevole<br />

Pneumatico<br />

45x35/50x40<br />

Digitale 0-230°C<br />

Digitale 0-999sek.<br />

Circa 0,8 kg/cm2 a seconda delle dimensioni<br />

Continuo 0-6 bar<br />

Circa 110 kg<br />

52x85x65<br />

230 V/10 A/2200 W<br />

Volume di consegna<br />

Copertura in teflon, copertura protettiva, gomma siliconica<br />

Varie<br />

Piatti intercambiabili da cm<br />

Sistema di cambio rapido per diversi piani di lavoro,<br />

pannello riscaldante Mikanit, Powermodus, diverse<br />

lingue, funzione di prestampa e poststampa manuale<br />

15x15 / 20x20 / 30x15 / maniche corte 12x20cm /<br />

Maniche lunghe 15x15 / 35x10 / 30x20 / 30x35 /<br />

50x40 (altre misure su richiesta)<br />

21


<strong>PRESSE</strong> A<br />

MEMBRANA<br />

<strong>FUCHS</strong>


Membrana Swing-100 PRO<br />

Dati macchina<br />

Applicazioni<br />

Progetto<br />

Adatto a tutte le applicazioni di trasferimento<br />

Pressa oscillante<br />

Guidare<br />

Formato piastra riscaldante cm<br />

Impostazione della temperatura<br />

Impostazioni orario<br />

Pressione di contatto<br />

Impostazione della pressione<br />

Peso<br />

Dimensioni (LxPxH) in cm<br />

Pneumatico<br />

35x45/50x40<br />

Digitale 0-230°C<br />

Digitale 0-999sek.<br />

Circa 0,8 kg/cm2 a seconda delle dimensioni<br />

Continuo 0-6 bar<br />

Circa 65 kg<br />

50x80x50<br />

Alimentazione elettrica<br />

230 V/10 A/2200 W<br />

Volume di consegna<br />

Varie<br />

Piatti intercambiabili da cm<br />

23<br />

Copertura in teflon, copertura protettiva, gomma siliconica<br />

Sistema di cambio rapido per diversi piani di lavoro,<br />

riscaldatore a pannello Mikanit, Powermodus, diverse<br />

lingue, funzione di prestampa e poststampa manuale,<br />

funzione membrana disattivabile<br />

15x15 / 20x20 / 30x15 / maniche corte 12x20cm /<br />

Maniche lunghe 15x15 / 35x10 / 30x20 / 30x35 /<br />

50x40 (altre misure su richiesta)<br />

<strong>PRESSE</strong> A MEMBRANA


Membrana Air-Swing 1000 PRO<br />

Dati macchina<br />

Applicazioni<br />

Progetto<br />

Guidare<br />

Formato piastra riscaldante cm<br />

Impostazione della temperatura<br />

Impostazioni orario<br />

Pressione di contatto<br />

Impostazione della pressione<br />

Peso<br />

Dimensioni (LxPxH) in cm<br />

Alimentazione elettrica<br />

Adatto a tutte le applicazioni di trasferimento<br />

Pressa oscillante<br />

Pneumatico<br />

45x35/50x40<br />

Digitale 0-230°C<br />

Digitale 0-999sek.<br />

Circa 0,8 kg/cm2 a seconda delle dimensioni<br />

Continuo 0-6 bar<br />

Circa 95 kg<br />

65x80x62<br />

230 V/10 A/2200 W<br />

Volume di consegna<br />

Copertura in teflon, copertura protettiva, gomma siliconica<br />

Varie<br />

Piatti intercambiabili da cm<br />

Sistema di cambio rapido per diversi piani di lavoro,<br />

riscaldatore a pannello Mikanit, Powermodus, diverse<br />

lingue, funzione di prestampa e poststampa manuale,<br />

funzione membrana disattivabile<br />

15x15 / 20x20 / 30x15 / maniche corte 12x20cm /<br />

Maniche lunghe 15x15 / 35x10 / 30x20 / 30x35 /<br />

50x40 (altre misure su richiesta)<br />

24


Membrana Air-Swing 2000 PRO<br />

Dati macchina<br />

Applicazioni<br />

Progetto<br />

Guidare<br />

Formato piastra riscaldante cm<br />

Impostazione della temperatura<br />

Impostazioni orario<br />

Pressione di contatto<br />

Impostazione della pressione<br />

Peso<br />

Dimensioni (LxPxH) in cm<br />

Alimentazione elettrica<br />

Adatto a tutte le applicazioni di trasferimento<br />

Pressa oscillante<br />

Pneumatico<br />

45x35/50x40<br />

Digitale 0-230°C<br />

Digitale 0-999sek.<br />

Circa 0,8 kg/cm2 a seconda delle dimensioni<br />

Continuo 0-6 bar<br />

Circa 125 kg<br />

120x70x75<br />

230 V/10 A/2200 W<br />

Volume di consegna<br />

Copertura in teflon, copertura protettiva, gomma siliconica<br />

Varie<br />

Piatti intercambiabili da cm<br />

Sistema di cambio rapido per diversi piani di lavoro,<br />

riscaldatore a pannello Mikanit, Powermodus, diverse<br />

lingue, funzione di prestampa e poststampa manuale,<br />

funzione membrana disattivabile<br />

15x15 / 20x20 / 30x15 / maniche corte 12x20cm /<br />

Maniche lunghe 15x15 / 35x10 / 30x20 / 30x35 /<br />

50x40 (altre misure su richiesta)<br />

25


MACCHINE DA STAMPA PER<br />

GRANDE FORMATO <strong>FUCHS</strong>


UTP-100<br />

Dati macchina<br />

Applicazioni<br />

Progetto<br />

Guidare<br />

Adatto a tutte le applicazioni di trasferimento<br />

Pressa a tavola scorrevole<br />

Pneumatico<br />

Formato piastra riscaldante cm<br />

100x80 / 120x80 / 150x100 (altre misure su richiesta)<br />

Impostazione della temperatura<br />

Impostazioni orario<br />

Digitale 0-230°C<br />

Digitale 0-9999sek.<br />

Pressione di contatto<br />

Impostazione della pressione<br />

Peso<br />

Dimensioni (LxPxH) in cm<br />

Alimentazione elettrica<br />

Volume di consegna<br />

Varie<br />

Circa 9000 kg<br />

regolabile in continuo 0-6bar<br />

Dipende dalla taglia<br />

Dipende dalla taglia<br />

400 V/16 A/6000 W<br />

Copertura in teflon, agugliato Nomex, gomma siliconica<br />

Riscaldatore a pannelli Mikanit con controllo a zone per una<br />

distribuzione ottimale della temperatura, pressione<br />

manuale o automatica, opzionale con due tavoli scorrevoli<br />

MACCHINE PER GRANDI FORMATI 27


Diapositiva Airpress<br />

Dati macchina<br />

Applicazioni<br />

Progetto<br />

Adatto a tutte le applicazioni di trasferimento<br />

Pressa a tavola scorrevole<br />

Guidare<br />

Formato piastra riscaldante cm<br />

Impostazione della temperatura<br />

Impostazioni orario<br />

Pneumatico<br />

90x50 / 90x60 / 100x50 / 100x60 / 120x80<br />

(altre misure su richiesta)<br />

Digitale 0-230°C<br />

Digitale 0-999sek.<br />

Pressione di contatto<br />

Circa 0,8 kg/cm2 a seconda delle dimensioni<br />

Impostazione della pressione<br />

Peso<br />

Alimentazione elettrica<br />

Dimensioni (LxPxH) in cm<br />

Volume di consegna<br />

Continuo 0-6 bar<br />

Dipende dalla taglia<br />

400 V/16 A/6000 W<br />

400 V / 16 A / fino a 6000 W<br />

Copertura in teflon, copertura protettiva, gomma siliconica<br />

Varie<br />

Sistema di cambio rapido per diversi piani di lavoro,<br />

pannello riscaldante Mikanit, Powermodus, diverse<br />

lingue, funzione di prestampa e poststampa manuale<br />

Piatti intercambiabili da cm<br />

Su richiesta<br />

28


Sublipressione automatica<br />

Dati macchina<br />

Applicazioni<br />

Adatto a tutte le applicazioni di trasferimento<br />

Progetto<br />

Pressa doppia piana completamente automatica<br />

Guidare<br />

Controller motore, pneumatico<br />

Formato piastra riscaldante cm<br />

Su richiesta<br />

Impostazione della temperatura<br />

Digitale 0-230°C<br />

Impostazioni orario<br />

Digitale 0-999sek.<br />

Pressione di contatto<br />

A seconda delle dimensioni<br />

Impostazione della pressione<br />

Continuo 0-6 bar<br />

Peso<br />

Dimensioni (LxPxH) in cm<br />

Circa 850 kg a seconda delle dimensioni<br />

A seconda delle dimensioni<br />

Alimentazione elettrica<br />

400 V / a seconda della dimensione<br />

Volume di consegna<br />

Copertura in teflon, gomma siliconica o agugliato Nomex<br />

Varie<br />

Riscaldatore a pannello Mikanit con controllo di zona<br />

per una distribuzione ottimale della temperatura<br />

MACCHINE PER GRANDI FORMATI 29


MACCHINE <strong>FUCHS</strong><br />

COSTRU<strong>IT</strong>E SU<br />

MISURA


MACCHINE SU MISURA<br />

Cerchi presse per fusione, presse per sublimazione, termopresse, presse a vuoto, presse per<br />

goffratura o qualsiasi altro tipo di pressa, specificatamente adattata al tuo prodotto?<br />

Allora siete venuti nel posto giusto!<br />

La nostra pluriennale esperienza nel campo della costruzione di macchine speciali ci<br />

permette di progettare e costruire insieme a voi la vostra macchina, in modo che<br />

possiate avere la pressa perfetta per la produzione di un prodotto perfetto.<br />

Ecco un piccolo estratto delle varie opzioni:<br />

Formati termici e da tavolo fino a 2500x1500mm<br />

Tavoli riscaldati<br />

Presse completamente o semiautomatiche<br />

Sistemi di riscaldamento fissi e flessibili<br />

Funzionamento idraulico o pneumatico<br />

Macchine a funzionamento continuo<br />

Presse sottovuoto<br />

Tavoli scorrevoli: funzionamento manuale o<br />

automatico e molto altro ancora<br />

Saremo lieti di sentire la vostra opinione in caso abbiate domande o<br />

per uno scambio di idee sulla vostra macchina da stampa individuale:<br />

31


ACCESSORI<br />

<strong>PRESSE</strong> A CALDO


PIASTRE DI LAVORO<br />

Il nostro esclusivo sistema di cambio rapido con guide fresate a 45° facilita il<br />

cambio dei vari piani di lavoro in pochi secondi. Ogni termopressa è dotata di<br />

un dispositivo di cambio rapido per un'ampia gamma di piastre di lavoro. In<br />

modo che tu possa costruire la termopressa o espanderla in modo da<br />

affrontare perfettamente qualsiasi tua attività di trasferimento.<br />

Tutti i piani di lavoro sono privi di ostruzioni tutt'intorno, il che è<br />

comodo per tirare sopra facilmente i tessuti, evitando il fastidioso<br />

problema dei doppi strati. La gomma siliconica da 10 mm di spessore e<br />

la copertura in feltro danno al tavolo quel qualcosa in più per risultati di<br />

stampa ottimali. La copertura serve per la protezione e può essere<br />

rimossa per il lavaggio in qualsiasi momento.<br />

VARIANTI ATTREZZATURA DIMENSIONI (in mm)<br />

Piano di lavoro standard<br />

Piastra di lavoro a maniche corte<br />

Piastra di lavoro a maniche lunghe<br />

Piano di lavoro a membrana<br />

Scarpe con piastra di lavoro<br />

incl: silicone e copertura<br />

protettiva<br />

incl: silicone e copertura<br />

protettiva<br />

incl: silicone e copertura<br />

protettiva<br />

incl: silicone e copertura<br />

protettiva<br />

150x150; 200x200;<br />

300x150; 300x200;<br />

300x350; 350x450;<br />

500;400<br />

120x200<br />

350x100<br />

150x150; 200x200;<br />

300x150; 300x200;<br />

300x350; 350x450;<br />

500x400<br />

350 di larghezza / 300 di larghezza<br />

Tutte le piastre di lavoro delle nostre presse a caldo vengono consegnate con<br />

un feltro ad ago Nomex di altissima qualità e resistente al calore.<br />

Ha una serie di vantaggi:<br />

La gomma siliconica è protetta<br />

La copertura in feltro può essere lavata in qualsiasi momento<br />

I tessuti possono essere montati molto più facilmente<br />

Naturalmente è possibile ordinare coperture sostitutive in<br />

feltro per adattarle a qualsiasi piastra di lavoro!<br />

33


PIASTRE RISCALDANTI E<br />

PROTEZIONE IN TEFLON<br />

Il cuore di ogni pressa a caldo<br />

è la piastra riscaldante.<br />

Le nostre piastre riscaldanti utilizzano esclusivamente<br />

riscaldatori superficiali Mikanit. I fili riscaldanti strettamente<br />

avvolti garantiscono una distribuzione costante e uniforme della<br />

temperatura su tutta la superficie. Inoltre vengono installate<br />

solo piastre in fusione di alluminio fresate di altissima qualità<br />

con pretrattamento speciale. Queste piastre promettono di<br />

applicare la pressione perfetta anche dopo anni di utilizzo. Ogni<br />

piastra riscaldante è dotata di una superficie in teflon che può<br />

essere sostituita in qualsiasi momento.<br />

Le nostre piastre riscaldanti sono disponibili nelle<br />

seguenti dimensioni standard (in mm):<br />

150x150; 200x200; 300x150;<br />

300x200; 350x450; 500x400<br />

Teflon per piastre riscaldanti.<br />

La protezione antistatica in Teflon utilizzata da Fuchs<br />

protegge la piastra riscaldante da sporco e detriti. Il<br />

Teflon viene tenuto in posizione tramite molle di<br />

tensione in modo che tocchi sempre in modo<br />

ottimale la piastra riscaldante. Le piastre con<br />

pellicola in Teflon hanno il vantaggio rispetto alle<br />

piastre riscaldanti rivestite che la pellicola può essere<br />

sostituita in modo economico una volta che inizia a<br />

usurarsi.<br />

34


COMPRESSORI<br />

PANTERA NERA P50-24<br />

COMPRESSORE DI FLUSSO<br />

SILENZIOSO (OLIO LUBRIFICATO)<br />

Dati tecnici:<br />

Collegamento 230 V/50 Hz<br />

Potenza motore 350 W<br />

Capacità di aspirazione 50 l/min<br />

Potenza nominale in uscita 120 psi / 8 bar<br />

Volume contenitore 24 l<br />

Peso: 28 chilogrammi<br />

Adatto per le seguenti<br />

presse transfer<br />

Oscillazione dell'aria 1000<br />

Air-Swing 2000<br />

Air-Swing 2000 pro<br />

Scivolo AirStar<br />

AirStar espresso<br />

Membrana Swing 100<br />

Membrana Air-Swing 1000<br />

Emissione di rumore 4o dB(A)/lm<br />

PANTERA NERA P100-50<br />

COMPRESSORE DI FLUSSO<br />

SILENZIOSO (OLIO LUBRIFICATO)<br />

Dati tecnici:<br />

Collegamento 230 V/50 Hz<br />

Potenza motore 700 W<br />

Capacità di aspirazione 100 l/min<br />

Potenza nominale in uscita 120 psi / 8 bar<br />

Membrana<br />

Air-Swing 2000<br />

Membrana<br />

Air-Swing 2000 pro<br />

Diapositiva AirPress<br />

Volume contenitore 50 l<br />

Peso: 53 chilogrammi<br />

Emissione di rumore 42 dB(A)/lm<br />

MAMBA NERO 90-24<br />

COMPRESSORE SILENZIOSO (SERVIZIO<br />

CONTINUO SENZA OLIO)<br />

Dati tecnici:<br />

Collegamento 230 V/50 Hz<br />

Potenza motore 500 W<br />

Capacità di aspirazione 90 l/min<br />

Membrana<br />

Air-Swing 2000<br />

Membrana<br />

Air-Swing 2000 pro<br />

Potenza nominale in uscita 120 psi / 8 bar<br />

Volume contenitore 24 l<br />

Peso: 25 chilogrammi<br />

Emissione di rumore 59 dB(A)/lm<br />

35


COMPRESSORI<br />

COMPRESSORE EASY<br />

SB/C4-24.OLD10<br />

COMPRESSORE A PISTONE<br />

(SERVIZIO CONTINUO SENZA OLIO)<br />

Dati tecnici:<br />

Collegamento 230 V/50 Hz<br />

Potenza motore 750 W<br />

Capacità di aspirazione 105 l/min<br />

Potenza nominale in uscita 120 psi / 8 bar<br />

Volume contenitore 24 l<br />

Peso: 29 chilogrammi<br />

Adatto per le seguenti<br />

presse transfer<br />

Oscillazione dell'aria 1000<br />

Air-Swing 2000<br />

Air-Swing 2000 pro<br />

Scivolo AirStar<br />

AirStar espresso<br />

Membrana Swing 100<br />

Membrana<br />

Air-Swing 1000<br />

Emissione di rumore 65 dB(A)/lm<br />

COMPRESSORE EASY<br />

SB4/C-50.OLD20<br />

COMPRESSORE A PISTONE<br />

(SERVIZIO CONTINUO SENZA OLIO)<br />

Dati tecnici:<br />

Collegamento 230 V/50 Hz<br />

Potenza motore 1500 W<br />

Capacità di aspirazione 200 l/min<br />

Potenza nominale in uscita 120 psi / 8 bar<br />

Volume contenitore 50 l<br />

Peso: 50 chilogrammi<br />

Membrana<br />

Air-Swing 2000<br />

Membrana<br />

Air-Swing 2000 pro<br />

Diapositiva AirPress<br />

Emissione di rumore 69 dB(A)/lm<br />

36


LASER DI POSIZIONAMENTO<br />

E TAVOLO MACCHINA<br />

LASER DI POSIZIONAMENTO<br />

Ti consente di posizionare i tuoi motivi sul<br />

tessuto in modo preciso e rapido.<br />

Croce laser di posizionamento con alimentatore<br />

650nm, 5mW, classe laser 1, 5V<br />

SUPPORTI LASER<br />

Supporto laser universale con<br />

staffa di montaggio da tavolo<br />

TAVOLA MACCHINA<br />

Tavolo macchina universale con pratico<br />

vano portaoggetti e ruote bloccabili.<br />

(120x80cm)<br />

Adatto a tutte le termopresse <strong>FUCHS</strong>.<br />

37


LA NOSTRA<br />

AZIENDA


L'AZIENDA<br />

Chi siamo<br />

La <strong>FUCHS</strong> GmbH è un'azienda a conduzione familiare di 25 anni. La nostra competenza risiede nel campo<br />

della produzione CNC e nella costruzione di termostampanti e presse a caldo.<br />

La nostra filosofia aziendale<br />

Facciamo la differenza! Sappiamo di poter contare sui seguenti valori aziendali:<br />

Affidabilità<br />

La nostra massima priorità non è solo l'affidabilità dei nostri prodotti, ma anche la fiducia nei nostri<br />

rapporti interpersonali. Costituisce una parte importante delle fondamenta delle nostre partnership tra<br />

clienti, fornitori e dipendenti.<br />

Qualità<br />

È la caratteristica fondamentale della nostra filosofia aziendale. Il nostro obiettivo è fornire prodotti e<br />

servizi di straordinaria qualità. Questo è anche il motivo per cui per costruire le nostre macchine non<br />

utilizziamo sempre materiali e componenti meno costosi, ma piuttosto quelli di altissima qualità<br />

provenienti da fornitori selezionati. Qualità significa che tornano i clienti, non il prodotto!<br />

Individualità<br />

Per noi significa rispondere ai vostri desideri molto specifici e trovare un prodotto su misura per le<br />

esigenze della vostra azienda.<br />

Innovazione<br />

Ne facciamo la nostra missione continua. Ciò vale sia per i nostri prodotti che per lo sviluppo tecnico e<br />

organizzativo della nostra azienda.<br />

Fatto in Germania<br />

Ciò ti garantisce che ciascuna delle nostre termopresse è stata accuratamente realizzata a mano in<br />

Germania, dalla nostra azienda.<br />

39

Hooray! Your file is uploaded and ready to be published.

Saved successfully!

Ooh no, something went wrong!
