• regolazione idraulica della profondità fino a 150
millimetri tramite ruote laterali;
• regolazione indipendente della profondità della
ruota destra e sinistra per poter realizzare agevolmente
passate affiancate;
• dispositivo idraulico di allineamento parete;
• rotazione idraulica 360°;
• kit nebulizzatori per abbattimento polveri potenziato
Simex MP 1000HD cutter head for profiling was used to remove the
deteriorated layers of concrete inside the several tunnels that characterize
the stretch of A1 motorway, towards Florence. The depth
and uniformity of the scarification are hydraulically granted thanks
to the independently controlled side wheels, and by the hydraulizione,

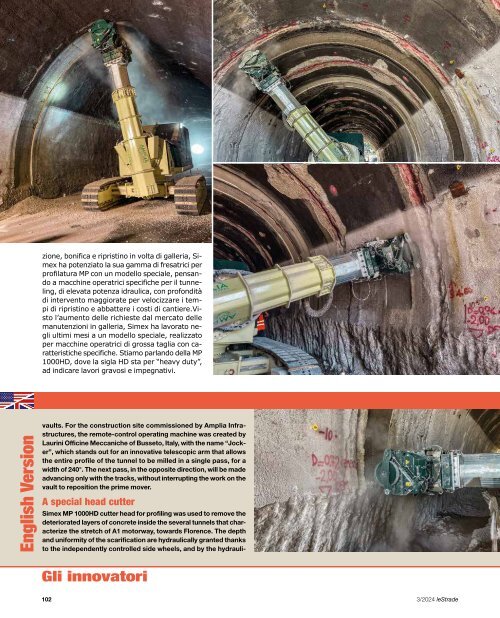

bonifica e ripristino in volta di galleria, Simex
ha potenziato la sua gamma di fresatrici per
profilatura MP con un modello speciale, pensando
a macchine operatrici specifiche per il tunneling,
di elevata potenza idraulica, con profondità
di intervento maggiorate per velocizzare i tempi
di ripristino e abbattere i costi di cantiere.Visto
l’aumento delle richieste dal mercato delle
manutenzioni in galleria, Simex ha lavorato negli
ultimi mesi a un modello speciale, realizzato
per macchine operatrici di grossa taglia con caratteristiche
specifiche. Stiamo parlando della MP
1000HD, dove la sigla HD sta per “heavy duty”,
ad indicare lavori gravosi e impegnativi.
MP 1000HD
La fresatrice MP 1000HD nasce per un progetto
specifico di asportazione di superfici ammalorate
in galleria per conto di Amplia Infrastructures, già
Pavimental, controllata di Autostrade per l’Italia,
azienda specializzata nella costruzione e manutenzione
di opere civili autostradali e impiantistiche.
Pensata per escavatori da 35 a 60 ton customizzati
per il tunneling, la versione HD si differenzia
dal modello MP di medesima larghezza per diverse
caratteristiche operative:
• motori a pistoni in presa diretta con il tamburo
che sprigionano una potenza idraulica di 200
kW e una forza al dente di 65 kN;
L’MP 1000HD è un’attrezzatura speciale, con un
peso operativo di oltre 4.000 chilogrammi, che necessita
di un escavatore dedicato, con elevata capacità
di idraulica, per poter performare anche in
calotta. Per il cantiere commissionato da Amplia
Infrastructures la macchina operatrice a comando
remoto è stata realizzata, da Laurini Officine Meccaniche
di Busseto (PR), con il nome di “Jocker” e
si distingue per un innovativo braccio telescopico
che permette di fresare in un’unica passata tutto
il profilo della galleria per 240° di ampiezza, compiendo
la passata successiva nella direzione opposta,
avanzando solo con i cingoli, senza interruzioni
del lavoro in calotta per riposizionare la motrice.
Una fresa speciale
La fresatrice per profilatura Simex MP 1000HD
viene impiegata in interventi di risanamento strutturale
e corticale della calotta e dei piedritti di svariate
galleria che corrono lungo l’Autostrada A1.
La profondità e uniformità della scarifica sono assicurate
idraulicamente grazie alle ruote laterali
a gestione indipendente, e dall’attacco inclinabile
ad ammortizzazione idraulica – entrambe controllate
da remoto dall’operatore – che permettono
di seguire il profilo della galleria da terra, lungo
i piedritti, fino alla calotta, con discesa controllata
dall’altra parte.
English Version
vaults. For the construction site commissioned by Amplia Infrastructures,
the remote-control operating machine was created by
Laurini Officine Meccaniche of Busseto, Italy, with the name “Jocker”,
which stands out for an innovative telescopic arm that allows
the entire profile of the tunnel to be milled in a single pass, for a
width of 240°. The next pass, in the opposite direction, will be made
advancing only with the tracks, without interrupting the work on the
vault to reposition the prime mover.
A special head cutter
cally adjustable attachment - both controlled remotely by the operator
– for profiling the tunnel lining from the ground, along the side
walls, up to the crown, with controlled descent on the other side.
In tunnels there was widespread deterioration of the lining concrete,
with cracks and gravel pockets that arise due to numerous infiltrations
of water. The unavoidable deterioration of concrete requires
a remediation and refurbishing intervention. In the driest points,
where the problem was linked only to concrete deterioration, the
scarification was 5 cm. Up to 10 cm in those areas where water infiltrations
were found. The subsequent restoration takes into account
the previous damage: after scarifying dry surfaces proceeding
with grout restoration will be enough, while in the presence of
infiltrations it will be necessary to install draining membranes in order
to convey excess water into special channels.
The high structural robustness of the MP 1000HD tunneling cutter head
