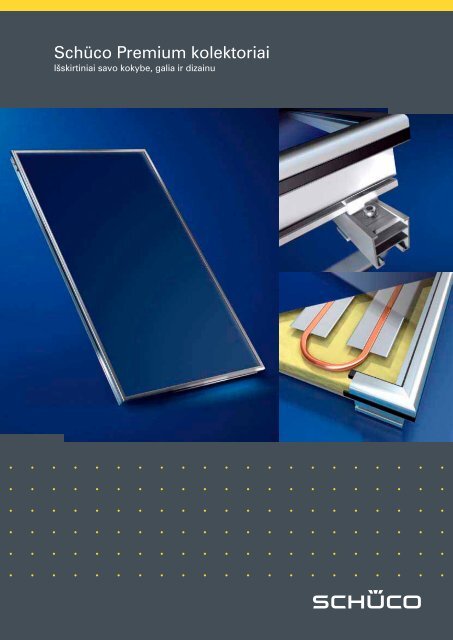

Schüco Premium kolektoriaiIšskirtiniai savo kokybe, galia ir dizainu

2| Schüco Premium kolektoriaiSchüco Premium kolektoriai – nauja kartaNuo to laiko, kai įžengė į saulėskolektorių rinką, Schüco esmingaiprisidėjo prie pažangos saulėsšilumos energijos panaudojimosrityje. Schüco pirmieji pasiūlėbūdą, leidžiantį nuorinti sistemąrūsyje (prie karšto vandenstalpos). Terminių kolektorių srityjeSchüco įgyvendino ypač daugnaujovių. Tarpe kitų tai vamzdeliųišvedžiojimas vingiais, specialusskaidrintas stiklas ir patentuotaslitavimo būdas.Naujausioje Schüco Premiumkolektorių kartoje kartelėvėl pakeliama į naują aukštį.Naujojoje šilumos perdavimotechnologijoje nauju būduir ypač dideliu slėgiuvamzdeliai apgaubiami šilumąnuvedančiomis plokštėmisir patikimai sujungiamisu absorberiu. Per šilumąnuvedančias plokštes irpadidintą vamzdelio kontaktoplotą pagerinamas šilumosperėjimas ir pasiekiamadidesnė galia. Ypatingaistabilios formos absorberis yraabsoliučiai lygus ir dėl to darpagerėja patrauklus Schücokolektorių dizainas.Naujasis Schüco Premiumkolektorius – tai kolektorius,kuriam lygaus kokybės irgalios požiūriu reikėtų darpaieškoti.Schüco šilumos perdavimo technologijaPrivalumai trumpai• Naudojant šilumos perdavimotechnologiją absorberiovamzdelį apgaubiamas 360°tam, kad šiluma būtų perduotaefektyviausiu būdu• Padidintas absorberiovamzdelio kontakto plotas• Ypač stabilios formosabsorberis suteikianepriekaištingą optinį vaizdą irgeriausią dizainą321 vingiais išvedžiotas vamzdelis šilumą perduodanti plokštė didelio selektyvumo absorberio dangaŠilumos perdavimo technologiją iliustruojantispjūvis, vamzdelis apgaubiamas 360°

Premium kolektoriai Schüco|3Kokybė, galia ir dizainasAtsinaujinančios energijosreikšmė naujų pastatų statybojeir esamų renovacijoje vis auga.Siekiama tapti nepriklausomaisnuo iškastinio kuro, tokiu būduneteršiant aplinkos ir veiksmingaikovojant su energijos kainųkilimu. Tvirtam investicijųpagrindui lemiamą reikšmę turisistemos kokybė ir galia, kadangitiktai patikimai ir efektyviaiveikiančios sistemos užtikrinailgalaikę naudą. Dizainopožiūriu reikia tenkinti visdidesnius reikalavimusintegruojant į pastatus.Kokybė• Patikima apsauga nuo korozijosir stabilumas naudojant aliuminįrėmui ir galinei sienelei• Padidintas atsparumas krušainaudojant 4 mm specialų stiklą,patikrinta pagal DIN 12975reikalavimus• Ilgaamžiškumas pasiekiamaspatikrintu absorberio atsparumutemperatūrai ir korozijai• Greitas ir tikslus montavimasdėl varžtams įsukti pritaikytoplyšio visu perimetruGalia• Vingiais išvedžiotas vamzdelisgarantuoja patikimą veikimą irdidelę galią• Išskirtinė 2,0 kW nominali galia• Kaip priedas gali būti aprūpintasdviejų stiklų paketu su 4paviršių antirefleksine danga,tai dar padidina našumą (galiosekvivalentas 2,4 kW)• Griovelis vandeniui ištekėti irvėdinimo kišenėlėsDizainas• Neprilygstama integravimoįvairovė, viso šešimontavimo variantai• Elegantiška išvaizdamontuojant į stogo dangą• Harmoningai derinamasu stogo dangos spalvapasirenkant sidabro arbabronzos spalva anoduotą ardažytą RAL spalva (opcija)• Suderinami dydžiutarpusavyje terminiai,fotoelektriniai kolektoriai irstoglangiaiVėdinimo kišenėlės mažina rasojimąSchüco dvigubo stiklo kolektorius CTE 524 DH 2 iki20% geriau išnaudoja saulės energijąPremium kolektoriai, stoglangiai ir Premium fotoelektriniai moduliai to paties dydžio rėmais

4| Schüco Premium kolektoriaiVariantai kiekvienam panaudojimuiSchüco kolektorius CTE 520 CH irCTE 520 CH 1Premium kolektoriai vingiaisišvedžiotu vamzdeliu dažniausiainaudojami mažesniuose irvidutiniuose objektuose karštovandens ruošimui ir šildymopalaikymui modernizuojant irstatant naujai. Montažo galimybiųįvairovę dar padidina šio tipokolektoriuose vertikaliai arbahorizontaliai vingiais išvedžiotasvamzdelis. Šeši montažo variantaisuteikia nepakartojamą įrengimolaisvę.Privalumai trumpai• Vingiais išvedžiotas vamzdelismaksimaliam naudojimosaugumui, sistemą nuorinantsiurblinėje ir pasiekiant didelįįrangos efektyvumą• Didelis saulės energijospanaudojimas aukštosnominalios 2,0 kW galios dėkaPuikus nuorinimas naudojantvingiais išvedžiotus vamzdeliusOro burbuliukų judėjimas link oro gaudyklės0,1 m/s greičiu0,5Schüco kolektoriusCTE 520 CH 2Premium kolektorius CTE 520 CH2 tinkamas montuoti vertikaliai,ypač dideliems kolektoriųlaukams. Vingiais išvedžiotasvamzdynas turi surinkimovamzdžius ir keturias jungtis.Schüco kolektorius CTE 520 CH2 suderina savyje mažą hidraulinįpasipriešinimą ir optimalų elgesįpasiekus stagnaciją.Privalumai trumpai• Surinkimo vamzdžių su vingiaisišvedžiotais vamzdeliais mažohidraulinio pasipriešinimo dėkatinkamas didelėms kolektoriųsistemoms iki 16 kolektoriųeilėje• Labai patikimas veikimasgero nuorinimo ir pavyzdinėsstagnacijos eigos dėkaStagnacijos metu sistemosapkrova mažiausiaGarų sklidimo atstumas vamzdyne 2)25Schüco kolektoriusCTE 524 DH 2Didžiausio efektyvumoįrenginiams Schüco tiekiaPremium kolektorius su dvigubustiklu, naudojant juos reikalingasstogo plotas sumažėja iki20%. Jie taip pat ypatingairekomenduojami, kai reikalingaaukšta temperatūra, pavyzdžiuišiluma gamybiniams procesamsar šaldymas saulės energijospagalba.Privalumai trumpai• Antirefleksinis dvigubas stiklasmažina šilumos nuostolius,todėl saulės energijaišnaudojama dar geriau• Sumažina kolektoriųmontavimui reikalingą stogoplotą iki 20%• Žymiai didesnis saugumaskrušos atveju lyginant suvakuuminiais vamzdeliniaiskolektoriaisSaulė panaudojama našiausiaiKolektorių galios palyginimas 3)v [m/s]0,40,30,2max. 0,30,4[m]201510[kW]212,02,40,150Oro kilimo greitis neužšąlančiuskysčiu aukštynNeužšąlančio skysčio srovės greitisSchüco kolektoriuje CTE 520 CH 1)1)Tipiškas srovės greitis 5 kolektoriuoseSchüco CTE 520 CH ir tūrinis srautas 150 l/min0Plokščiasis kolektoriusSchüco CTE 520 CH 2Dvigubos arfos kolektoriusVakuuminis vamzdelinis kolektorius2)Apskaičiuota remiantis: 5 m 2 apertūros plotas,vamzdyno šilumos nuostoliai stagnacijosmetu =27,6 W/m0Schüco CTE 520 CH(viengubas stiklas)Schüco CTE 524 DH 2(dvigubas stiklas)3)Nominalus galingumas kilovatais arba galiosekvivalentas Schüco dvigubo stiklo kolektoriuiCTE 524 DH 2 modeliuojant T-Sol programospagalba tipinę šildymo palaikymo sistemą supenkiais kolektoriais

Premium kolektoriai Schüco|5Nepakartojama Premium montavimo sistemų įvairovėIdealiai pritaikoma priearchitektūrosSchüco Premium serijoskolektoriai ypač gerai galibūti pritaikyti prie esamosarchitektūros. Abiem nuo stogotipo nepriklausančiais montavimoatvejais – stogelio ir integravimoį fasadą – galima realizuotisaulės šilumos panaudojimą, kainepalanki stogo padėtis kitaisatvejais būtų netinkama. Išskirtinėgalimybė derinti to paties dydžiosaulės kolektorius, fotoelektriniusmodulius ir Schüco stoglangiusmontažo į stogo dangą ar visostogo sprendimo atvejais yradar viena savybė, skirianti nuopaprastesnių kolektorių sistemų.Montažas ant stogo dangosIšbandytas ir patikimassprendimas visiems paplitusiemsstogų tipams. Šiferiui, žvyneliniamarba banguotam stogui. Saulėselementai gerai pritaikomi prieegzistuojančių stogų.Montažas į stogo dangąSaulės technikos integravimo įstogą vaizdas ypatingai grakštus.Nebereikia įprastos stogo dangospo kolektoriais ir moduliais.Montažas ant plokščio stogoStabili Schüco profiliųkonstrukcija 45° nuolinkio kampu.Modulinis surinkimo būdas leidžiadidžiausią lankstumą pasirenkantvietą. Paprastam ir greitammontažui.Integravimas į fasadąPeriferinis kolektorių montažaskaip dalies arba viso fasadouždengimas. Gali būti mažasfasadas, C-4 fasadas dideliemskolektorių laukams arba šiltasfasadas tuo pačiu jį apšiltinant.Montažas stogelio vietojeĮdomi alternatyva kai stogosituacija nepalanki. Saugo nuonepalankaus oro ir saulės.Montažas kaip viso stogo dangaSchüco Premium serijoje galimaderinti to paties dydžio terminiuskolektorius, fotoelektriniusmodulius ir Schüco stoglangius.Tokiu būdu gali būti realizuotassinergetinis stogas visai beįprastinės stogo dangos.Privalumai trumpai• Šeši montažo variantaikiekvienam pastatui: montažasant nuožulnaus stogo, į stogodangą, ant plokščio stogo, įfasadą, stogelio vietoje ir kaipvisa stogo danga• Montažo konstrukcijos ir rėmoprofiliai anoduoti bronzosatspalviu arba milteliniu būdušviesiai pilkai dažyti. Specialiaiužsakius tiekiami dažytimilteliniu būdu visomis RALspalvomis.• Apsauga nuo korozijosnaudojant aliuminį ir nerūdijantįplieną• Tarpusavyje derinami to patiesdydžio terminiai kolektoriai,Premium moduliai ir SchücostoglangiaiPremium kolektoriai montuojami į stogo dangąPremium kolektoriai montuojami į fasadąPremium kolektoriai montuojami stogelio vietoje

Premium kolektoriai Schüco|7TechniniaiSchüco kolektorių CTE 520 CH 2 ir CTE 524 DH 2 duomenysNaudojimas Schüco CTE 520 CH 2 Schüco CTE 524 DH 2Geriamo vandens šildymuitaipŠildymą palaikantys saulės įrenginiai(vienos ar dviejų šeimų gyvenamieji namai)taipDideli įrenginiaitaipŠaldymas saulės pagalba, šiluma technologiniamsprocesams (aukštatemperatūrinis panaudojimas)netaipMontavimo būdasAnt nuožulnaus stogotaipAnt plokščio stogotaipMontavimas į stogo dangątaipMontavimas kaip stogelio/montavimas į fasadątaipMontavimo tvarkastatmenai vienas greta kitoMaksimalus kolektorių skaičius eilėje 16Matmenys ir svorisBruto plotas 2,69 m 2Absorberio plotas 2,52 m 2Apertūros plotas 2,51 m 2Išorės matmenys (ilgis x plotis x storis) 2152 x 1252 x 93 mm 2152 x 1252 x 108 mmSvoris (tuščio) 58 kg 74 kgGalios duomenysNominalusis galingumas 2,0 kW 2,4 kW 1)Spindulių kampo korekcijos faktorius k50 0,90Hidraulika/vamzdynasVamzdynasišvedžiotas vingiais su surinkimo vamzdžiaisKryptisvertikaliHidraulinės Cu vamzdžio jungtys18 mmHidraulinių jungčių skaičius 4Prijungimo būdasuždedama sąvaržaIšorinė kompensacijasu kompensacinėmis jungtimisHidraulinių jungčių vieta šonuose ilgosiose kraštinėse (po 2)AbsorberisAbsorberio dangadidelio selektyvumoAbsorbcija 95 %Emisija 5 %Absorberio medžiagaaliuminisAbsorberio vamzdeliaivarisAbsorberio/vamzdelių sujungimasšilumos laidumo technologijaHidrauliniai parametraiLeistinas šilumnešisŠilumnešio kiekisMinimalus srautasSlėgio nuostoliai (2,5 l/min skysčio)Leidžiamas darbinis viršslėgisStagnacijos temperatūra, klimato klasėA (1000 W/m 2 ; 30˚C)Leidžiama padavimo temperatūraPriekinė dangaSolar stiklasSchüco Solar skystis(vandens – glikoliomišinys)skaidrintas stiklas,turintis mažai geležies,didelio šviesos laidumo2,2 l2,5 l/min135 mbar10 barų210˚C120˚CSchüco Solar skystisHT (vandens – glikoliomišinys)dvigubo stiklpaketas su4 pusių antirefleksinedanga, užpildytasinertinėmis dujomisTransmisijos laipsnis > 91 %Storis4,0 mmIšorinis stiklas 4,0 mm,vidinis stiklas 3,0 mmŠilumos izoliacijaMineralinė vata40 mmRėmasMedžiagaaliuminisTarpinėsEPDMGalinė sienelėaliuminisRėmas sidabro spalva anoduotas art. Nr. 257 634 art. Nr. 257 636Rėmas bronzos spalva anoduotas art. Nr. 257 926 art. Nr. 257 927Hidraulinė Schüco CTE 520 CH 2 ir CTE 524 DH 2kolektoriaus schemaVidutinė skysčiotemperatūra (˚C)Kolektorių galios lentelėKolektorių galia (W)Schüco CTE 520 CH 2(Schüco CTE 520 CH 1)20 1983 (1970)40 1783 (1833)60 1559 (1651)80 1311 (1425)100 1039 (1155)120 743 (841)Kolektoriaus slėgio nuostolių lentelė(mediumas vanduo/glikolis (60/40),mediumo temperatūra 25˚C)Masės srautas (kg/val.)Slėgio nuostoliai (mbar)Schüco CTE 520 CH 2 irSchüco CTE 520 CH 150 94100 203150 331200 469250 975300 1346Sertifikuotas pagal SOLAR KEYMARK standartus1)galios ekvivalentas lyginant su viengubo stiklo kolektoriumi Schüco CTE 520 CH

Schüco – tai adresas ieškantiems langų irsaulės panaudojimo technologijųBūdama sisteminės statybos naujovių lyderė Schücotiekia komponentus visam pastato fasadui įskaitantkompiuterių programas planavimui, konstrukcijai,skaičiavimams ir gamybos planavimui.Aliuminio sistemosPlieno sistemosPlastiko sistemosSaulės energijos sistemosSchüco Premium kolektoriai pasižymintyspažangia šilumos perdavimo technologijaSchüco dizainasŠilumos perdavimo technologijageresniam šilumos perėjimuiSchüco saulės energijos sistemospraeityje savo techninėmisnaujovėmis vėl ir vėl sulaukdavotriukšmingo pasisekimo. Išskirtinešilumos perdavimo technologijaSchüco ir vėl pristato reikšmingąnaujovę. Šilumos perėjimas tarpabsorberio ir zigzagais išvedžiotovamzdelio gerokai padidintas.Absoliučiai lygus absorberiopaviršius užtikrina geresnį dizainą.Nepakartojama įrengimobūdų įvairovė patraukliamintegravimui į pastatąViso šeši montažo būdaiir papildoma galimybėpasirinkti rėmo spalvą suteikianepakartojamą įrengimo būdųįvairovę. Schüco Premiumsistema įgalina išskirtinęterminių kolektorių, stoglangiųir fotoelektrinių moduliųkombinaciją.Schüco International KGwww.schueco.ltP 3320/09.08/LT
