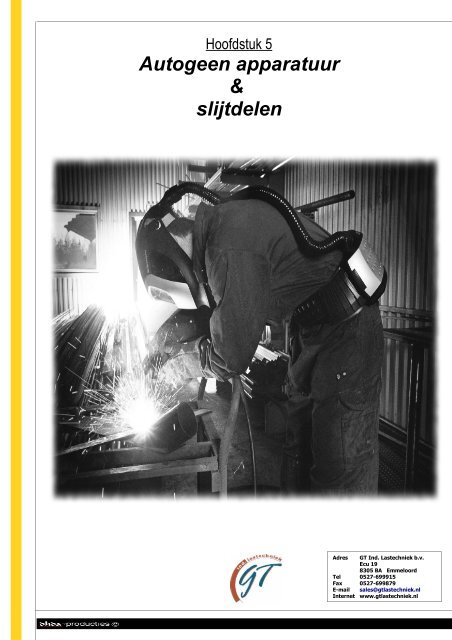

Hoofdstuk 5

Autogeen apparatuur

&

slijtdelen

Adres GT Ind. Lastechniek b.v.

Ecu 19

8305 BA Emmeloord

Tel 0527-699915

Fax 0527-699879

E-mail sales@gtlastechniek.nl

Internet www.gtlastechniek.nl

Autogeen lasapparatuur

Instel informatie tbv norzzle/branderkopmixer

Snijmondstuk NMAC / ANME Snijmondstuk NMPR / PNME 9 Snijmondstuk NMPR / PNME 18

Plaatdikte Werkdruk Plaatdikte Werkdruk Plaatdikte Werkdruk

(mm)

Zuurstof

(Bar)

Acetyleen

(Bar)

(mm) Zuurstof

(Bar)

Propaan

(Bar)

(mm) Zuurstof

(Bar)

3- 10 1,5 - 2,0 0,15 3- 10 1,5 - 2,5 0,2 3- 10 1,5 - 2,5 0,2

10- 25 2,0 - 2,5 0,15 10- 25 2,0 - 3,0 0,2 10- 25 2,0 - 3,0 0,2

25- 40 2,5 - 3,0 0,15 25- 40 3,0 - 4,0 0,2 25- 75 3,5 - 4,5 0,3

25- 75 3,0 - 3,5 0,15 25- 75 3,5 - 4,5 0,3 75-125 5,0 - 6,0 0,3

40- 60 3,0 - 3,5 0,15 40- 60 3,5 - 4,5 0,3 125-175 5,5 - 7,0 0,4

60-100 3,5 - 4,0 0,15 60-100 4,5 - 5,5 0,3 175-225 6,0 - 7,5 0,4

75-125 4,0 - 4,5 0,2 75-125 5,0 - 6,0 0,3 225-300 7,5 - 8,5 0,6

100-200 4,0 - 5,5 0,3 100-200 5,0 - 7,0 0,4

200-300 5,0 - 7,0 0,3 200-300 6,5 - 8,5 0,6

Maat Plaatdikte Werkdruk

mm inches mm inches BAR P.S.I.

Prop. /

Mapp

(Bar)

De aangegeven waarden zijn indicatief, ze kunnen variéren i.v.m. condities, fabrikaat snijmondstuk, het te snijden

materiaal e.d.

Zuurstof Acetyleen Propaan Zuurstof Acetyleen Propaan

0,8 1/32 3- 10 1/8-1/4 1,4-1,7 0,14 0,14 20-25 2 2

1,2 3/64 10- 25 1/4-3/4 1,7-2,8 0,14 0,14 25-40 2 2

1,6 1/16 25- 75 3/4-3 2,8-4,0 0,14 0,2 40-60 2 3

2,0 5/64 75-125 3-5 4,0-4,8 0,14 0,2 60-70 2 3

2,4 3/32 125-175 5-7 4,8-5,5 0,2 0,28 70-80 3 4

2,8 7/64 175-225 7-9 5,5-6,2 0,2 0,28 80-90 3 4

3,2 1/8 200-300 8-12 6,2-6,9 0,28 0,35 90-100 4 5

Informatie over Acetyleen verbruik

Bij afname van acetyleen uit de fles zal door vermindering van de gasdruk het gas uit de aceton waarin het is

opgelost loskomen. De drukverlaging veroorzaakt afkoeling in de fles die gedeeltelijk wordt gecompenseerd door

de omgevingstemperatuur. Bij lage tempratuur, vooral `s winters, zal de afnamecapaciteit verminderen. Bij

onvoldoende capaciteit kan vloeibare aceton uit de fles worden meegesleurd, wat ook merkbaar is aan een

groene verkleuring in de vlam. Storingen bij branders kunnen veroorzaakt worden door onvoldoende gastoevoer.

Er dient dus rekening te worden gehouden met de maximum aanbevolen gasafname per uur uit individuele

flessen. Het probleem zal zich eerder voordoen bij autogene branders voor technieken met een groot verbruik en

veel minder bij het lassen. In tabel 1 worden maximaal aanbevolen afnamehoeveelheden per cilinder

aangegeven, waarbij dient te worden opgemerkt dat de waarden mede afhankelijk zijn van de omgevings

temperatuur.

Cilinder inhoud acetyleen(L) Maximale afname(L/h)

40 900

30 600

13,4 300

Hoofdstuk 5 – Autogeen lasapparatuur


Verrijdbare autogeen las- en snij-installatie

Een gemak in iedere werkplaats voor het heetstoken, lassen of

snijden van diverse metalen, een kleine autogeen installatie

voor grote klussen bestaande uit:

- Cilinderwagen voor 2 cilinders 100 cm hoog met gelagerde

wielen 300 mm en massief rubberen banden

- Zuurstofcilinder 10 liter - gevuld

- Acetyleencilinder 10 liter - gevuld

- Las- en snijkist Lilliput compleet

- Zuurstofdrukregelaar

- Acetyleendrukregelaar

- Vlamdover

- Combi-flessensleutel

- Gas- & zuurstofslang 5 meter met klemmen

- Lasbril

8000041 Compl. Ideaal acet/zuurst set incl kar en wagen

Set Ideaal zonder cilinders

Las- en snijkist compleet Gloor Ideal

Bestaande uit: handgreep, 2-pijps snijvoorstuk,set doorstekers,

set O-ringen, branderwagen, cirkelstang met centerpunt in

stalen kist.

Geschikt voor lassen van 0,5- 14/30 mm, snijden van 3-100mm.

8200016 Snijkist Ideaal, 6 voorstukken ( 2-pijps snijvoorstuk)




Las- en snijkist compleet Gloor Lilliput

Bestaande uit: handgreep, 2-pijps snijvoorstuk,set doorstekers,

set O-ringen, branderwagen, cirkelstang met centerpunt in

stalen kist.

Geschikt voor lassen van 0,5 - 14 mm, snijden van 3 - 60 mm

8200033 Snijkist Lilliput, met vaste tules

8200021 Snijkist Lilliput, met losse tules



8400155 Handgreep Ideaal incl moer en tules

8400156 Handgreep Lilliput met vaste tules

8400157 Handgreep Lilliput met losse tules

Ideaal 2-pijps snijvoorstuk

8300209 Acetyleen kop 90'

8300210 Propaan kop 90'



Lilliput 2-pijps snijvoorstuk





Ideaal 3-pijps snijvoorstuk

8300206 Nozzle mix kop 90'

8300208 Nozzle mix kop 180'

8400160 Branderwagen Ideaal 2-pijps snijvoorstuk

8400168 Branderwagen Ideaal 3-pijps snijvoorstuk

8400164 Branderwagen Lilliput

Circelstang + centerpunt

8400161 tbv 2-pijps snijvoorstuk

8400169 tbv 3-pijps snijvoorstuk

Gelagerde snijwagen

8400163 Gelagerde snijwagen Ideaal tbv 2-pijps snijvoorstuk

840017 Gelagerde snijwagen Ideaal tbv 3-pijps snijvoorstuk

8400167 Gelagerde snijwagen lilliput



8400162 Circeltrekker Ideaal 2-pijps snijvoorstuk met kop 180'

8400158 Circeltrekker Ideaal 3-pijps snijvoorstuk met kop 180'

8400166 Circeltrekker snijvoorstuk met kop 180

Lasvoorstukken Chloor Ideaal

8300155 Nr.0 0,2 - 0,5 mm

8300156 Nr.1 0,5 - 1,0 mm

8300157 Nr.2 1,0 - 2,0 mm

8300158 Nr.3 2,0 - 4,0 mm

8300159 Nr.4 4,0 - 6,0 mm

8300160 Nr.5 6,0 - 9,0 mm

8300161 Nr.6 9,0 - 14,0 mm

8300162 Nr.7 14,0 - 20,0 mm

8300163 Nr.8 20,0 - 30,0 mm

Lasvoorstukken Chloor Lilliput

8300181 Nr.0 0,2 - 0,5 mm

8300182 Nr.1 0,5 - 1,0 mm

8300185 Nr.2 1,0 - 2,0 mm

8300188 Nr.3 2,0 - 4,0 mm

8300191 Nr.4 4,0 - 6,0 mm

8300193 Nr.5 6,0 - 9,0 mm

8300195 Nr.6 9,0 - 14,0 mm

Buigbare lasvoorstukken Chloor Ideaal

8300164 Nr.2 1,0 - 2,0 mm

8300165 Nr.3 2,0 - 4,0 mm

8300166 Nr.4 4,0 - 6,0 mm

Buigbare lasvoorstukken Chloor Lilliput

8300196 Nr.2 1,0 - 2,0 mm

8300197 Nr.3 2,0 - 4,0 mm

8300198 Nr.4 4,0 - 6,0 mm



Heetstoker Ideaal Acetyleen

8300170 Nr. 4 310 liter

8300172 Nr. 6 615 liter

8300174 Nr. 8 1640 liter

8300176 Nr. 10 2485 liter

Heetstoker Ideaal Propaan

8300171 Nr. 4 185 liter

8300173 Nr. 6 400 liter

8300175 Nr. 8 690 liter

8300177 Nr. 10 1090 liter

8300178 Nr. 12 1550 liter

8300179 Nr. 14 1760 liter

Heetstoker Lilliput Acetyleen

8300202 Nr. 4 310 liter

8300204 Nr. 6 615 liter

Heetstoker Lilliput Propaan

8300203 Nr. 4 185 liter

8300205 Nr. 6 400 liter

Hardsoldeervoorstukken Lilliput A/P

8300184 Nr.1 0,5 - 1,0 mm

8300187 Nr.2 1,0 - 2,0 mm

8300190 Nr.3 2,0 - 4,0 mm

8300192 Nr.4 4,0 - 6,0 mm

8300194 Nr.5 6,0 - 9,0 mm



Snijmondstukken Ideaal Acetyleen

8010141 2,0 - 5,0 mm

8010138 3,0 - 20,0 mm

8010139 20,0 - 40,0 mm

8010140 40,0 - 100,0 mm

8010142 Gutsmondstuk, gebogen

8010143 Klinknagelmondstuk, gebogen

Snijmondstukken Ideaal Propaan

8020091 3,0 - 20,0 mm

8020092 20,0 - 50,0 mm

8020093 50,0 - 100,0 mm

Snijmondstukken Lilliput Acetyleen

8010150 2,0 - 5,0 mm

8010147 3,0 - 20,0 mm

8010148 20,0 - 40,0 mm

8010149 40,0 - 60,0 mm

Snijmondstukken Lilliput Propaan

8020098 3,0 - 20,0 mm

8020099 20,0 - 40,0 mm

8020100 40,0 - 60,0 mm

Draagbare hardsoldeerset ME-2000

Bestaande uit:

- Zuurstofregelaar vast ingesteld

- Propaanregelaar vast ingesteld

- Propaanfles 1 kg gevuld

- Zuurstofcylinder 4 liter gevuld

- Soepele tweelingslang 5 meter

- Handgreep Gloor Lilliput met vaste tules (optie: losse tules)

- Hardsoldeervoorstuk nr. 2 (1,0 - 2,0 mm)

8000028 Complete set met vaste tules



Nozzle mix snijbrander,type "Maropa"

Een robuustere nozzle mix snijbrander is er niet.

De roestvaste pijpen zijn in driehoeksvorm opgebouwd,

voor een maximale sterkte.

Geschikt voor zuurstof-acetyleen/propaan/mappgas

Snijbrander,type "Maropa"

8150071 Lengte 500 mm met 90' kop






Nozzle mix snijmondstukken Acetyleen ( ANME )

8010051 Snijdikte 3 - 10

8010052 Snijdikte 10 - 25

8010053 Snijdikte 25 - 40

8010054 Snijdikte 25 - 75

8010055 Snijdikte 40 - 60

8010056 Snijdikte 60 - 100

8010057 Snijdikte 75 - 125

8010058 Snijdikte 100 - 200

8010059 Snijdikte 200 - 300

Nozzle mix snijmondstukken Propaan ( PNME 9 )

8020015 Snijdikte 3 - 10

8020016 Snijdikte 10 - 25

8020017 Snijdikte 25 - 40

8020018 Snijdikte 25 - 75

8020019 Snijdikte 40 - 60

8020020 Snijdikte 60 - 100

8020021 Snijdikte 75 - 125

8020022 Snijdikte 100 - 200

8020023 Snijdikte 200 - 300

8400257 Bekmoer tbv snijbrander "Maropa"



Snijmondstukken Harris

De snijmondstukken van Harris zijn tweedelig en hebben een

vlakke zitting. Dit verbetert de mechanische sterkte en bevordert

de warmteoverdracht.

Geschikt voor Harris handsnijbranders 42-4, 142E en 62-3

Snijmondstukken Harris Acetyleen

8010007 Snijdikte 0 - 5 mm

8010008 Snijdikte 5 - 10 mm

8010009 Snijdikte 10 - 15 mm

8010010 Snijdikte 15 - 25 mm

8010011 Snijdikte 25 - 50 mm

8010012 Snijdikte 50 - 100 mm

8010013 Snijdikte 100 - 175 mm

8010014 Snijdikte 175 - 250 mm

8010015 Snijdikte 250 - 300 mm

Snijmondstukken Harris Propaan

8020033 Snijdikte 0 - 5 mm

8020034 Snijdikte 5 - 10 mm

8020035 Snijdikte 10 - 15 mm

8020036 Snijdikte 15 - 25 mm

8020037 Snijdikte 25 - 50 mm

8020038 Snijdikte 50 - 75 mm

8020039 Snijdikte 75 - 150 mm

8020040 Snijdikte 150 - 200 mm

8020041 Snijdikte 200 - 300 mm

Snijmondstukken Harris MAPP (NFF)

8010030 Snijdikte 15 - 25 mm

8010031 Snijdikte 25 - 50 mm

8010032 Snijdikte 50 - 75 mm

8010033 Snijdikte 75 - 150 mm

8010034 Snijdikte 150 - 200 mm

8010035 Snijdikte 200 - 300 mm

Snijmondstuk, type "PHL"

passend “HOEK LOOS Precioso” ééndelig mondstuk uit koper

Snijmondstukken PHL Acetyleen

8010081 Snijdikte 3 - 10mm

8010082 Snijdikte 10 - 20mm

8010083 Snijdikte 20 - 50mm

8010084 Snijdikte 50 – 100mm

Snijmondstukken PHL Propaan

8020047 Snijdikte 3 - 10mm

8020048 Snijdikte 10 - 20mm

8020049 Snijdikte 20 - 50mm

8020050 Snijdikte 50 - 100mm



8100055 Argon/menggas reduceer ventiel

8100124 Argon reduceer ventiel met flow-meter

8100062 Mison reduseer ventiel

8100134 Mison reduseer ventiel met flow-meter

8100061 MAPP-gas reduceer ventiel

8400107 Teflon afdicht o-ring 20x12x2

8100230 Instelbare reduceerventiel tbv AP-300 bar cilinder

8000024 Stappen instelbare reduceerventiel tbv AP-300 bar cilinder

8100064 Zuurstof reduceer ventiel

8100065 Acetyleen reduceer ventiel

Elga Optimator

De meeste mensen die MIG/MAG- en TIG lassen kennen de prijzen

van lasdraad per kilogram. Echter weinigen weten, dat de kosten van

het beschermgas zeker zo hoog zijn per meter las.

De Elga Optimator heeft 1 hoofddoel, namelijk het besparen op het

gebruik van dure gassen, gemiddeld tot 30%. Slechts een paar

maanden werken met de Elga Optimator en u heeft uw geld terug

verdiend. De rest is pure winst.

De Elga Optimator is een tweetraps reduceerventiel met een

ingebouwde spaarklep, die een perfecte beschermgas-flow regelt

vanaf de allereerste seconde.De perfecte gasflow garandeert u tevens

een hoge kwaliteit van de las, doordat er geen turbulentie ontstaat,

welke vaak een negatieve invloed heeft op het lasresultaat.

De Elga Optimator is verkrijgbaar met een slot om het aantal

ingestelde liters te borgen.

8100140 Optimator reduceerventiel 2-30l/min +slot

8100202 Wandpost Optimator reduceerventiel 2-30l/min

Propaan reduceerventiel, type 62

- Voorzien van 21,8 mm aansluiting ( Shell )

- Uitgang 3/8 L

8050054 Propaan reduceerventiel,Yildiz, instelbaar 0-2,5 bar

8100003 Propaan reduceerventiel met geïntegreerde

manometer, instelbaar 0-2 bar



8400075 Acetyleen, 0 - 2,5 bar

8400076 Acetyleen, 0 - 30 bar

8400077 Zuurstof, 0 - 16 bar

8400078 Zuurstof, 0 - 315 bar

8400091 Argon, 0 - 16/32 l/min

8400089 Argon, 0 - 315 bar

8400090 Propaan,0-2,5 bar, 1/4”

8450360 Verloop nippel 1/4”r naar 1/8”

8400092 Aluminium afdicht o-ring

8400098 Manometer beschermkap, kleur Blauw

8400099 Manometer beschermkap, kleur Grijs

8400097 Manometer beschermkap, kleur Rood

8250102 Acetyleenslang rood 9x16

8250099 Zuurstofslang blauw 6x13

8250100 Gasslang rood 6x13

8250070 Propaanslang oranje 8 mm

8250074 Gas/zuurstof slang 6/9 mm ( duo-slang )

8250073 Gas/zuurstof slang 6/6 mm ( duo-slang )

Snelkoppelingen

8350045 Acetyleen aan handgreep 3/8" L - 6/8”

8350032 Acetyleen aan regelaar 3/8" L - 6/8”

8350040 Acetyleen tussen slang 3/8" - 3/8"

8350048 Zuurstof aan handgreep 1/4" R - 6/8”

8350036 Zuurstof aan regelaar 1/4" R - 6/8”

8350037 Zuurstof aan regelaar 3/8" R - 6/8”

8350042 Zuurstof tussen slang 1/4"-1/4"

Tules tbv snelkoppelingen

8350050 Acetyleen 3/8"L

8350053 Acetyleen 3/8" - 3/8" (6/8)

8350056 Zuurstof 1/4" - 1/4" ( 6/8 )

8350052 Zuurstof 3/8" R

8350051 Zuurstof 1/4" R

Om de gasafnamepunten voor brandbaar gas en voor zuurstof bij

gasdistributie of de reduceertoestellen op gasflessen te beschermen

kan men gebruik maken van verschillende veiligheidsvoorzieningen. In

Nederland is een vlamdover op elke aansluiting voor acetyleen

verplicht.

Het filter aan de ingang beschermt de vlamdover tegen vuil dat

resulteert in een langere levensduur.

Gebruik:

– De vlamdovers worden gebruikt tegen het terugstromen van gas en

vlamterugslag.

– Maximum omgevingstemperatuur: 70* C.

– Uitgang 3/8 L

8350059 Witt Vlamdover acetyleen 3/8"L

8350074 Vlamdover+snelkoppelling 3/8L acetyleen

8350077 Vlamdover+snelkoppelling 1/4R zuurstof

8350078 Vlamdover+snelkoppelling 3/8R zuurstof



8250063 Flessensleutel, type 3-in-1

8250057 Voor autogeen, 13 doorstekers en vijl

6580272 Messing handborsteltje tbv reinigen v/d pit

8250051 Kom aansteker (rond)

8250055 Vuursteentjes tbv kom aansteker per 10 stuk

8000007 Kom aansteker (vierkant)

8000008 Vuursteentjes tbv vierkant aansteker per 10 stuk

8250048 Hand lasspiegel

8250049 Magneet lasspiegel

8250050 Lasspiegel los

8400560 Koppelslang 800mm tbv Argon/menggas, voorzien

van een stalen slangbreukkabel.

8400568 Flessenrek met ketting 1x 1 cilinder



6590197 Steeksleutel 30mm tbv reduceer te (de)monteren

6590198 Steeksleutel 32mm tbv reduceer te (de)monteren

8250009 Las-/snijbril type"Flippo" shade 5

8250025 Las-/snijbril glas blank, d=50mm

8250020 Las-/snijbril glas kleur groen, d=50mm

8250026 Las-/snijbril glas polycarbonaat, d=50mm

8000027 Flessenwagen 2x 50 ltr, massieve band

8000030 Flessenwagen 2x 10 ltr, massieve band

8000001 Flessenwagen 1x 50 ltr, 1x 35kg propaan



8450380 Messing moer 1/2L

8450168 Messing moer 1/2R









8450264 Slangtule 1/8 x 3,5mm

8450267 Slangtule 1/4 x 8 mm




8450253 Verbindingspijpje 4 x 4 mm








8450286 Slangtule met draad 1/2R x 13mm


8450293 Slangtule met draad 1/8R x 6 mm


8450298 Slangtule met draad 3/8L x 9 mm

8450301 Slangtule met draad 3/8R x 9 mm

Autogeen apparatuur & slijtdelen - GT Lastechniek

Transform your PDFs into Flipbooks and boost your revenue!

Delete template?

Save as template ?
