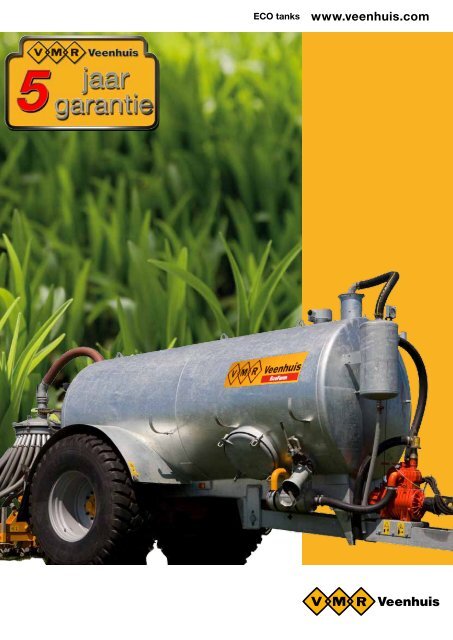

ECO tanks NL low met garlogo.pdf - Veenhuis Machines

jaar
ECO tanks
www.veenhuis.com

Een zekere investering
ECO tanks
Op het gebied van tanks heeft Veenhuis een zeer breed assortiment, met een passende
machine voor iedere situatie en toepassing. Kenmerkend aan Veenhuis tanks zijn de lange
levensduur en geringe onderhoudskosten. Dit maakt een Veenhuis tank tot een zekere
investering. De ECO-tanks zijn leverbaar in diverse uitvoeringen in zowel enkelas als
tandemas.

Pompen
De ECO-tanks zijn vacuümtanks, welke standaard uitgerust zijn met een B&P
vacuümpomp (10.000 ltr/min.) met kunststof schoepen. Naast de B&P pompen
bestaat er de mogelijkheid om de EcoVac tanks te voorzien van de Veenhuis V3
superpomp met stalen schoepen, deze staat bekend om het hoge vacuüm (96%),
lage vermogensbehoefte en lange levensduur.
Om de capaciteit van de tank ten volle te benutten is er als optie een micro
turbo leverbaar om het vullen niet alleen te verbeteren maar ook aanzienlijk te
versnellen. Deze micro turbo wordt hydraulisch aangedreven. Naast deze vulturbo
is er optioneel ook een losturbo verkrijgbaar, deze turbo wordt ook hydraulisch
aangedreven en is ingebouwd in de persleiding naar de bemester.
Bediening
De basisbediening van de tanks is
hydraulisch door middel van een
manifoldblok. Optioneel kan de Ecovac
met een elektrische bediening of
CANbus bediening uitgevoerd worden.
De mestdosering kan bij de EcoVac
tank optioneel worden geregeld
met een doseer-kogelkraan, met
pen-gat verstelling. Optioneel kan
de tank uitgevoerd worden met
een automatische mestdosering
gecombineerd met een CAN bus
systeem.
Hydraulisch manifoldblok
ECO tanks
www.veenhuis.com
Centrifugaalpomp in de zuigarm
Elektrische bediening

Zuigarmen
Optioneel is er op de EcoVac tank een zuigarm leverbaar. Er is keuze uit een korte
zuigarm of een knikzwaaiarm. Beide soorten zuigarmen kunnen optioneel worden
voorzien van een “centrifugaalpomp” om de vultijd tijd te verkorten. Ook kunnen
deze tanks voorzien worden van een zogenaamd “aandoksysteem”. Hierbij wordt
een aandokkogel, gemonteerd aan de zuigarm, in een trechter bij de put, silo of op
een aanvoertank gedrukt.
Hefinrichting
Alle Eco-tanks zijn standaard voorzien van een 4-punts hefinrichting. Een
lichtere uitvoering op de EcoFarm tank en een zwaarder uitvoering op de
EcoVac tank. De diepteregeling kan op verschillende manieren worden ingesteld.
Standaard wordt de diepte ingesteld met behulp van een manifold met een
instelbaar reduceerventiel. Optioneel kan de EcoVac uitgevoerd worden met
een proportionele regeling en/of met omgekeerde kouterdruk worden geleverd,
waardoor de kouterdruk vanuit de cabine geregled kan worden.
Onderstel
Om het rijcomfort van de tank te verbeteren kan de EcoVac tank worden uitgerust
met hydraulische disselvering en/of met een topdrukcilinder. De topdrukcilinder
zorgt voor een perfecte gewichtsoverdracht naar de trekker waardoor de tractie
van de tractor verbeterd wordt en wielspin bestreden wordt. Daarnaast zorgt
de topdrukcilinder voor meer rijcomfort op de weg. De EcoVac tandemas tank
is standaard voorzien van gedwongen besturing waarbij de commando cilinder
RECHTS naast de trekboom gemonteerd is.
Automatische dosering
De EcoVac is optioneel verkrijgbaar met een automatische doseerregeling.
Hierbij wordt gebruik gemaakt van een inductive flowmeter gecombineerd met
een 6”doseerkraan. De chauffeur kan vooraf de gewenste mesthoeveelheid
ingeven waarna het Veenhuis CANbus systeem, gebruikmakend van werkbreedte,
rijsnelheid en gewenste hoeveelheid, automatisch de gewenste dosering doseert.
Geheel gegalvaniseerd
Kenmerkend voor alle Eco-tanks is, dat tank en chassis vast (gelast) met elkaar
verbonden zijn. (Behalve de 18+20m3 uitvoering). Daardoor zijn zowel de tank als
chassis verzinkt.
Korte zuigarm 8’’
Hefinrichting Topdrukcilinder Gedwongen besturing EcoVac tandemas

EcoFarm
ECO tanks
www.veenhuis.com
Speciaal voor de veehouderij heeft Veenhuis de EcoFarm enkelas tank ontwikkeld met een inhoud van 8.000 t/m 14.000liter. Een
degelijke tank die door standaardisatie en beperkte optiemogelijkheden een uitstekend alternatief is voor jonggebruikte tanks. De
EcoFarm heeft een geheel gegalvaniseerde tank die aan het chassis is vast gelast. Voorzien van spatschermen en grote wielkasten
kan de tank worden uitgerust met grote banden met een diameter tot 1.850 mm. Standaard wordt de EcoFarm voorzien van Alliance
30.5R 32 A-360 banden.
De 4-punts hefinrichting is geschikt voor koppeling van de lichtere zoden- en bouwlandbemesters. De bediening gaat met een
hydraulische manifoldblok met stappenschakeling en overige direct bediende functies (Dw-tractor). Via een T-stuk wordt de mest
van de tank naar de bemester geleid.
Technische gegevens EcoFarm
Type 8000 9800 12500 14000
Tankdiameter in mm Ø 1.600 Ø 1.800 Ø 1.900 Ø 2.000
Romplengte in mm 4.000 4.000 4.500 4.500
Inhoud in liters ± 8.000 ± 9.800 ± 12.500 ± 14.000
Bandenhoogte in mm Max. Ø 1.850 mm
Aftakastoerental 1.000 omw/min.
T-stuk naar bemester

ECO tanks

EcoVac Enkelas
De EcoVac tank is leverbaar als enkelas of tandemas en in zowel een transport als bemesteruitvoering met een inhoud tussen de
8.000 en 20.000 liter. De enkelas EcoVac is leverbaar met een inhoud tussen de 8.000 en 14.000 liter. Door de grote wielkasten van
de tank zijn er banden mogelijk met een maximale diameter van 1.850 mm. Standaard is deze tank voorzien van Alliance 30.5R 32
banden.
Technische gegevens EcoVac enkelasw
Type 8000 9800 12500 14000
Tankdiameter in mm Ø 1.600 Ø 1.800 Ø 2.000 Ø 2.100
Romplengte in mm 4.000 4.000 4.000 4.000
Inhoud in liters ± 8.000 ± 9.800 ± 12.500 ± 14.000
Bandenhoogte in mm Max. Ø 1.850 mm
Aftakastoerental 1.000 omw/min.

ECO tanks
www.veenhuis.com
EcoVac tandemas zonder wielkasten
De tandemas tanks zonder wilekasten zijn leverbaar met een inhoud van 9.000 t/m 15.000 liter. Het onderstel van deze tank is een
bladgeveerd boogie tandem en is standaard voorzien van gedwongen besturing.
Technische gegevens EcoVac tandemas
Type 9000 10500 12000 13500 15000
Transporttank X X X
Bemestingtank X X X X X
Tankdiameter in mm Ø 1.600 Ø 1.700 Ø 1.800 Ø 1.900 Ø 2.000
Romplengte in mm 4.500 4.500 4.500 4.500 4.500
Inhoud in liters ± 9.000 ± 10.500 ± 12.000 ± 13.500 ± 15.000
Bandenhoogte in mm Max. Ø 1.350 mm
Aftakastoerental 1.000 omw/min.
6” Microturbo aan zijafsluiter

EcoVac tandemas met wielkasten
Het onderstel van deze tank is een bladgeveerd verbindings tandem en is standaard voorzien van gedwongen besturing.
De 18.000 en 20.000 liter kenmerken zich door de grote wielkasten zodat de tank kan worden voorzien van grote
banden met een diameter tot 1.850 mm, ten behoeve van bodemdrukverlaging en beperking van zodenbescha-
diging. Ook met de hydraulisch geveerde trekboom voor verhoogd rijcomfort op de weg en het land onderscheiden
beide tanks zich van de overige EcoVac tanks.
Technische gegevens EcoVac tandemas
Type 18000 20000
Transporttank X X
Bemestingtank X X
Tankdiameter in mm Ø 1.900 Ø 2.000
Romplengte in mm 6.150 6.150
Inhoud in liters ± 18.000 ± 20.000
Bandenhoogte in mm Max. Ø 1.850 mm
Aftakastoerental 1.000 omw/min.
Wielkasten

standaard uitrusting
• Tank en chassis geheel gegalvaniseerd
• Chassisbalken vast gelast aan tank
• Ondertrekhaak met gebout trekoog Ø 50 mm
• Hydraulische steunpoot met handpomp
• Hydraulische remmen
• B&P vacuümpomp 10.000 ltr/min.
• Mangat Ø 600 mm
• Slangbeugels links en rechts
• Vlotter met niveau indicator
• 4 meter 6’’ zuigslang
• 6’’ zijaansluiting
• Verlichting met breedtelichten
• Vaste in hoogte verstelbare trekboom
• Gedwongen besturing (EcoVac tandemas)
standaard uitrusting bemestingtanks
• 4-punts hefinrichting
• Hydraulisch manifoldblok
• Hooggeplaatste achterafsluiter voor bemester (EcoVac & EcoQuad)
• Instelbaar overdrukventiel op vacuümpomp
Opties:
Type EcoFarm EcoVac
enkelas
Luchtremmen/ALR X X X
scharmüller X X X
Topdrukcilinder X X
Geveerde trekboom X X
B&P 12.000 l/min vacuümpomp X X X
2x Veenhuis V3 superpomp X X
Geluiddemper/olieafscheider X X
micro turbo X X X
korte zuigarm X X
knikzwaaiarm X X
CAnbus bediening (bemestingtanks) X X
Automatische dosering X X
Zwaailamp en werklampen X X X
P.V.G. keuring voor België X X X
Verschillende type banden X X X
EcoVac
