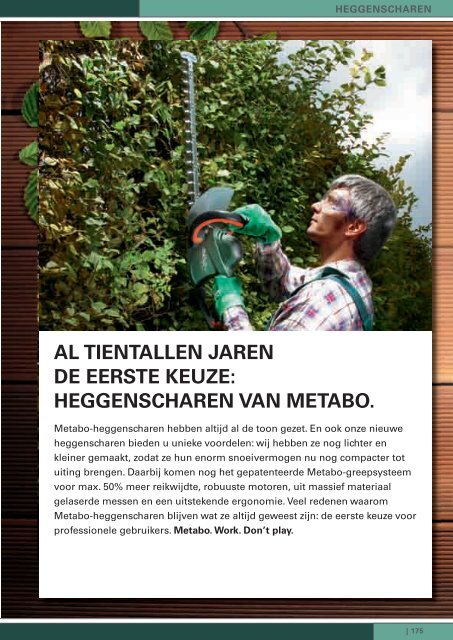

<strong>AL</strong> TIENT<strong>AL</strong>LEN <strong>JAREN</strong><br />

<strong>DE</strong> <strong>EERSTE</strong> <strong>KEUZE</strong>:<br />

HEGGENSCHAREN VAN METAbO.<br />

HEGGENSCHAREN<br />

<strong>Metabo</strong>-heggenscharen hebben altijd al de toon gezet. En ook onze nieuwe<br />

heggenscharen bieden u unieke voordelen: wij hebben ze nog lichter en<br />

kleiner gemaakt, zodat ze hun enorm snoeivermogen nu nog compacter tot<br />

uiting brengen. Daarbij komen nog het gepatenteerde <strong>Metabo</strong>-greepsysteem<br />

voor max. 50% meer reikwijdte, robuuste motoren, uit massief materiaal<br />

gelaserde messen en een uitstekende ergonomie. Veel redenen waarom<br />

<strong>Metabo</strong>-heggenscharen blijven wat ze altijd geweest zijn: de eerste keuze voor<br />

professionele gebruikers. <strong>Metabo</strong>. work. Don’t play.<br />

| 175

HEGGENSCHAREN<br />

METAbO-TECHNIEK VOOR HET bESTE RESULTAAT.<br />

<strong>Metabo</strong>-techniek is leidend op het gebied van<br />

heggenscharen. De vele innovaties zorgen ervoor dat uw<br />

werk vlotter gaat en de machines langer meegaan. Op<br />

Kabelwisselkap (serie 88 en 87)<br />

Bijzonder servicevriendelijk!<br />

Hierdoor kan het netsnoer<br />

veel makkelijker door een<br />

elektricien worden vervangen.<br />

Dat bespaart tijd en geld.<br />

bv. HS 8865<br />

Gepatenteerd <strong>Metabo</strong>greepsysteem<br />

(serie 88 en 87)<br />

Zorgt voor 50% meer<br />

reikwijdte door een extra<br />

schakelaar in de handgreep.<br />

De veilige 2-handsbediening<br />

blijft behouden.<br />

Kabeltrekontlasting-inrichting<br />

Voorkomt zeer effectief het<br />

losraken van de stekker uit de<br />

stekker van de verlengkabel.<br />

PowerTrimmer Li / Li Pro<br />

De sterkste, compacte heggenschaar ter<br />

wereld.<br />

176 |<br />

Geoptimaliseerde<br />

luchtgeleiding<br />

(serie 88 en 87)<br />

De afgewerkte lucht<br />

stroomt naar<br />

beneden weg.<br />

Daardoor wordt<br />

voorkomen dat er<br />

bij de gebruiker<br />

lucht in zijn ogen<br />

wordt geblazen.<br />

PowerCutter Li / Li Pro<br />

Met zijn uniek messensysteem de generalist<br />

in de tuin.<br />

deze pagina's tonen wij u een klein uittreksel van wat<br />

<strong>Metabo</strong>-tuingereedschap zo uniek maakt.<br />

Koolborstelwisselkap<br />

(alleen serie 88)<br />

Bijzonder servicevriendelijk!<br />

Hierdoor kunnen de koolborstels<br />

veel makkelijker door een<br />

elektricien worden vervangen.<br />

Dat bespaart tijd en geld.<br />

<strong>Metabo</strong> S-automatic<br />

veiligheidskoppeling<br />

Aanstootbescherming<br />

De extra grote bescherming<br />

voorkomt terugslagen op de<br />

machine en gebruiker, bv. bij<br />

het stoten tegen muren,<br />

stammen of stenen.<br />

Snelstop binnen 0,05 seconden<br />

Deze werkt, als één van beide<br />

schakelelementen niet wordt ingedrukt.<br />

Zo kan er niet meer per ongeluk in de<br />

draaiende messen worden gegrepen.<br />

AHS 36 V<br />

De lichtgewicht onder de professionele<br />

heggenscharen van de 36 V-klasse.

Heggenschaar<br />

HS 45<br />

Heggenschaar<br />

HS 55<br />

Heggenschaar<br />

HS 65<br />

Snijdikte 18 mm 18 mm 18 mm<br />

Snoeilengte 450 mm 550 mm 650 mm<br />

Mesafstand 28 mm 28 mm 28 mm<br />

Aantal sneden bij nullast 3.100 /min 3.100 /min 3.100 /min<br />

Opgenomen vermogen 450 W 450 W 450 W<br />

Gewicht 3,4 kg 3,6 kg 3,8 kg<br />

GEMEENSCHAPPELIJKE KENMERKEN<br />

Veilige 2-handsbediening en gepatenteerde mechanische<br />

snelstop (messtop binnen 0,05 seconden)<br />

Veiligheidsondermessen<br />

Zuiver snoeien door aan beide zijden optimaal in een hoek van<br />

30° geslepen mestanden<br />

Bijzonder scherp door diamantgeslepen mestanden<br />

Grote handbescherming<br />

<strong>Metabo</strong> S-automatic veiligheidskoppeling<br />

Rustige loop en uitstekende ergonomie<br />

Kabel-trekontlasting<br />

Aanstootbescherming met takkenaanbrenger<br />

HEGGENSCHAREN<br />

STANDAARDUITVOERING HS 45 HS 55 HS 65<br />

Art. nr. 6.20016 6.20017 6.20018<br />

Aanstootbescherming • • •<br />

Opbergkoker • • •<br />

| 177<br />

META<strong>AL</strong>bEwERKING ACCU-MACHINES<br />

bOREN EN<br />

SCHROEVEN<br />

HOUTbEwERKING /<br />

ZAGEN<br />

SPECI<strong>AL</strong>E MACHINES<br />

EN TUIN<br />

PERSLUCHTTECHNIEK POMPTECHNIEK H<strong>AL</strong>FSTATIONAIRE<br />

HOUTbEwERKING

HEGGENSCHAREN<br />

178 |<br />

Heggenschaar<br />

HS 8745<br />

Heggenschaar<br />

HS 8755<br />

Heggenschaar<br />

HS 8765<br />

Snijdikte 20 mm 20 mm 20 mm<br />

Snoeilengte 450 mm 550 mm 650 mm<br />

Mesafstand 34 mm 34 mm 34 mm<br />

Aantal sneden bij nullast 3.100 /min 3.100 /min 3.100 /min<br />

Opgenomen vermogen 560 W 560 W 560 W<br />

Gewicht 3,8 kg 3,9 kg 4 kg<br />

GEMEENSCHAPPELIJKE KENMERKEN<br />

Tot 50% meer reikwijdte door gepatenteerd <strong>Metabo</strong>greepsysteem<br />

Gering gewicht voor krachtensparend werken<br />

Veilige 2-handsbediening en gepatenteerde mechanische<br />

snelstop (messtop binnen 0,05 seconden)<br />

Veiligheidsondermessen<br />

Zuiver snoeien door aan beide zijden optimaal in een hoek van<br />

30° geslepen mestanden<br />

Bijzonder scherp door diamantgeslepen mestanden<br />

Moeiteloos werken door ergonomisch gevormde beugelgreep<br />

en optimale positie van het zwaartepunt<br />

Grote handbescherming<br />

Zeer rustige loop door tegenlopende schaarmessen<br />

<strong>Metabo</strong> S-automatic veiligheidskoppeling<br />

Rustige loop en uitstekende ergonomie<br />

Gebruiksvriendelijke geleiding van de afgewerkte lucht van de<br />

machine in elke werksituatie<br />

Kabel-trekontlasting<br />

Aanstootbescherming met takkenaanbrenger<br />

HS 8875<br />

STANDAARDUITVOERING HS 8745 HS 8755 HS 8765<br />

Art. nr. 6.08745 6.08755 6.08765<br />

Aanstootbescherming • • •<br />

Opbergkoker • • •

Heggenschaar<br />

HS 8855<br />

Heggenschaar<br />

HS 8865<br />

Heggenschaar<br />

HS 8875<br />

Snijdikte 26 mm 26 mm 26 mm<br />

Snoeilengte 550 mm 650 mm 750 mm<br />

Mesafstand 34 mm 34 mm 34 mm<br />

Aantal sneden bij nullast 2.900 /min 2.900 /min 2.900 /min<br />

Opgenomen vermogen 660 W 660 W 660 W<br />

Gewicht 4,1 kg 4,2 kg 4,4 kg<br />

GEMEENSCHAPPELIJKE KENMERKEN<br />

Tot 50% meer reikwijdte door gepatenteerd <strong>Metabo</strong>greepsysteem<br />

Gering gewicht voor krachtensparend werken<br />

Bijzonder hoge capaciteit door 2-traps gereduceerde<br />

tandwieloverbrenging<br />

Veilige 2-handsbediening en gepatenteerde mechanische<br />

snelstop (messtop binnen 0,05 seconden)<br />

Veiligheidsondermessen<br />

Zuiver snoeien door aan beide zijden optimaal in een hoek van<br />

30° geslepen mestanden<br />

Bijzonder scherp door diamantgeslepen mestanden<br />

Moeiteloos werken door ergonomisch gevormde beugelgreep<br />

en optimale positie van het zwaartepunt<br />

Grote handbescherming<br />

Zeer rustige loop door tegenlopende schaarmessen<br />

<strong>Metabo</strong> S-automatic veiligheidskoppeling<br />

HEGGENSCHAREN<br />

Rustige loop en uitstekende ergonomie<br />

Gebruiksvriendelijke geleiding van de afgewerkte lucht van de<br />

machine in elke werksituatie<br />

Kabel-trekontlasting<br />

Aanstootbescherming met takkenaanbrenger<br />

STANDAARDUITVOERING HS 8855 HS 8865 HS 8875<br />

Art. nr. 6.08855 6.08865 6.08875<br />

Aanstootbescherming • • •<br />

Opbergkoker • • •<br />

| 179<br />

META<strong>AL</strong>bEwERKING ACCU-MACHINES<br />

bOREN EN<br />

SCHROEVEN<br />

HOUTbEwERKING /<br />

ZAGEN<br />

SPECI<strong>AL</strong>E MACHINES<br />

EN TUIN<br />

PERSLUCHTTECHNIEK POMPTECHNIEK H<strong>AL</strong>FSTATIONAIRE<br />

HOUTbEwERKING

ACCU-HEGGENSCHAREN<br />

180 |<br />

Accu-heggenschaar<br />

PowerTrimmer Li<br />

PowerTrimmer Li Pro<br />

Soort accupacks Li-Ion<br />

Spanning van de accupack 7,2 V<br />

Capaciteit van de accupack 1,1 Ah<br />

Looptijd van de accupack 60 min<br />

Snijdikte 8 mm<br />

Snoeilengte 200 mm<br />

Aantal sneden bij nullast 1.500 /min<br />

Gewicht (met accupack) 1,2 kg<br />

Een krachtige heggenschaar met eenhandsbediening voor<br />

vormsnoeien bij hagen, bosjes en struiken<br />

Hoogwaardig messensysteem met diamantgeslepen<br />

schaarmessen en veiligheidsbovenmes voor efficiënt en veilig<br />

werken<br />

Zuivere sneden door optimaal in een hoek van 30° geplaatste<br />

diamantgeslepen mestanden<br />

Hoge capaciteit door 2-traps gereduceerde<br />

tandwieloverbrenging<br />

Lange levensduur door een hoogwaardige motorbehuizing uit<br />

gegoten aluminium<br />

Aangenaam werken door trillingsarme loop, een perfecte<br />

ergonomie en een rubberen handgreep<br />

Transparante handbescherming voor een goed zicht op de<br />

plaats waar gesnoeid wordt<br />

Elektronische overbelastingsbescherming ter bescherming van<br />

de motor bij blokkering<br />

Elektronische snelstop van het mes (in 0,3 sec.)<br />

Veiligheidsschakelaar: onmiddellijk uitschakelen van de<br />

machine bij het loslaten van de schakelaar<br />

Krachtige Li-Ion-accupack zonder memory-effect<br />

Looptijd 60 min.; oplaadtijd 30 min. met laadapparaat LC 60<br />

3 jaar accupackgarantie<br />

PowerTrimmer Li Pro<br />

Ononderbroken werken door twee bij de leveringsomvang<br />

inbegrepen batterijen<br />

STANDAARDUITVOERING PowerTrimmer<br />

Li<br />

PowerTrimmer<br />

Li Pro<br />

Art. nr. 6.00137 6.00138<br />

1 Li-Power-accupack (7,2 V/1,1 Ah) •<br />

2 Li-Power-accupacks (7,2 V/1,1 Ah) •<br />

Laadapparaat LC 60 • •<br />

Opbergkoker • •<br />

Accuheggenschaar<br />

AHS 36 V<br />

Accuheggenschaar<br />

AHS 36-65 V<br />

Soort accupacks Li-Ion Li-Ion<br />

Spanning van de accupack 36 V 36 V<br />

Capaciteit van de accupack 1,5 Ah 1,5 Ah<br />

Looptijd van de accupack 50 min 50 min<br />

Snijdikte 18 mm 18 mm<br />

Snoeilengte 53 cm 63 cm<br />

Aantal sneden bij nullast 2.700 /min 2.700 /min<br />

Gewicht (met accupack) 3,9 kg 4,1 kg<br />

De lichtgewicht onder de professionele heggenscharen van de<br />

36 V-klasse<br />

Veiligheidsondermessen<br />

2-hands veiligheidsbediening<br />

Hoge capaciteit door 2-traps gereduceerde<br />

tandwieloverbrenging<br />

Aangenaam werken door trillingsarme loop, een perfecte<br />

ergonomie en een rubberen handgreep<br />

Transparante handbescherming voor een goed zicht op de<br />

plaats waar gesnoeid wordt<br />

Elektronische overbelastingsbescherming ter bescherming van<br />

de motor bij blokkering<br />

Elektronische snelstop van het mes (in 0,3 sec.)<br />

Veiligheidsschakelaar: onmiddellijk uitschakelen van de<br />

machine bij het loslaten van de schakelaar<br />

Aanstootbescherming met takkenaanbrenger<br />

Krachtige Li-Ion-accupack zonder memory-effect<br />

Multifunctioneel bewakingssysteem ter bescherming van<br />

machine en accu<br />

AIR COOLED-technologie voor korte oplaadtijd en lange<br />

levensduur<br />

Robuuste accupacks met capaciteitsindicatie<br />

3 jaar accupackgarantie<br />

STANDAARDUITVOERING AHS 36 V AHS 36-65 V<br />

Art. nr. 6.02177 6.02203<br />

Li-Power Compact-accupack<br />

(36 V/1,5 Ah)<br />

2 Li-Power Compact-accupacks<br />

(36 V/1,5 Ah)<br />

Snellaadapparaat ASC 15<br />

"AIR COOLED"<br />

•<br />

NIEUw<br />

• •<br />

Opbergkoker • •<br />

•

Universele accu-snoeischaar<br />

PowerCutter Li / PowerCutter Li Pro<br />

Soort accupacks Li-Ion<br />

Spanning van de accupack 7,2 V<br />

Capaciteit van de accu-packs 1,1 Ah<br />

Snijdikte 8 mm<br />

Onbelast toerental 1.400 /min<br />

Gewicht (met accupack) 1 kg<br />

De universele tuinhulp om dunne takken, heesters, struiken en heggen in vorm te<br />

houden<br />

Innovatief, gepatenteerd messysteem: een vast veiligheidsmes en een excentrisch<br />

roterend, diamantgeslepen schaarmes voor effectief en veilig werken<br />

Zuivere snede door optimaal in een hoek van 30° diamantgeslepen mestanden<br />

Hoge capaciteit door 2-traps gereduceerde tandwieloverbrenging<br />

Tandwielhuis van aluminium persgietwerk voor een lange levensduur<br />

Aangenaam werken door trillingsarme loop, een perfecte ergonomie en een rubberen<br />

handgreep<br />

Transparante handbescherming voor een goed zicht op de plaats waar gesnoeid wordt<br />

Elektronische overbelastingsbescherming ter bescherming van de motor bij blokkering<br />

Elektronische snelstop van het mes (in 0,3 sec.)<br />

Veiligheidsschakelaar: onmiddellijk uitschakelen van de machine bij het loslaten van<br />

de schakelaar<br />

Krachtige Li-Ion-accupack. Geen memory-effect!<br />

Looptijd 60 min.; oplaadtijd 30 min. met laadapparaat LC60<br />

3 jaar accupackgarantie<br />

PowerCutter Li Pro<br />

Aan beide zijde geslepen mes voor een dubbele standtijd<br />

STANDAARDUITVOERING PowerCutter PowerCutter Li Pro<br />

Art. nr. 6.00087 6.00088<br />

Snoeimes<br />

(aan één kant geslepen)<br />

Snoeimes<br />

(aan beide kanten geslepen)<br />

Li-Power-accupack<br />

(7,2 V/1,1 Ah)<br />

2 Li-Power-accupacks<br />

(7,2 V/1,1 Ah)<br />

Laadapparaat LC 60 • •<br />

Opberghuls • •<br />

Inbussleutel • •<br />

•<br />

•<br />

UNIVERSELE ACCU-SNOEISCHAREN<br />

•<br />

•<br />

PowerCutter Li<br />

PowerCutter Li<br />

Uitrustingsvarianten vindt u in<br />

de <strong>Metabo</strong>-prijslijst en op internet<br />

| 181<br />

META<strong>AL</strong>bEwERKING ACCU-MACHINES<br />

bOREN EN<br />

SCHROEVEN<br />

HOUTbEwERKING /<br />

ZAGEN<br />

SPECI<strong>AL</strong>E MACHINES<br />

EN TUIN<br />

PERSLUCHTTECHNIEK POMPTECHNIEK H<strong>AL</strong>FSTATIONAIRE<br />

HOUTbEwERKING

Li-Ion-accupacks<br />

Spanning van de<br />

accupack<br />

V<br />

182 |<br />

Capaciteit van de<br />

accu-packs<br />

Ah<br />

AIR<br />

COOLED<br />

Art. nr.<br />

LI-ION-ACCUPACKS "AIR COOLED"<br />

COMPACT VOOR AHS 36 V / AHS 36-65 V<br />

36 1,5 • 6.25453*<br />

LI-ION-ACCUPACKS VOOR<br />

POwERTRIMMER/POwERCUTTER<br />

7,2 1,1 6.25485*<br />

7,2 2,2 6.25487*<br />

TOEbEHOREN VOOR POwERCUTTER<br />

Snoeimes<br />

* ZB-verpakt<br />

Mes aan beide kanten<br />

geslepen<br />

Snoeimes met drie klingen,<br />

aan één kant of beide<br />

kanten geslepen<br />

Snoeimes meermaals<br />

naslijpbaar<br />

Art. nr.<br />

6.24579*<br />

3 jaar garantie op alle<br />

Li-Power-accupacks

hoUtbeWeRKinGStechnieK<br />

meeR dan 1 milJoen PRoFeSSionalS<br />

WeReldWiJd ZiJn oVeRtUiGd:<br />

mobiele ZaGen Van metabo.<br />

Het maakt niet uit welke soorten hout u moet bewerken: in het <strong>Metabo</strong>-zaagprogramma<br />

is voor alle werkzaamheden de juiste machine aanwezig. Want als<br />

toonaangevende fabrikant van halfstationaire houtbewerkingstechniek weten<br />

wij, waar het er bij u iedere dag om gaat. Daarom leggen wij doelgericht het<br />

accent op hoge kwaliteit, geavanceerde techniek en een breed assortiment aan<br />

de meest uiteenlopende zagen – om uw werk zo licht mogelijk te maken.<br />

Daarvan profi teren in de hele wereld al meer dan één miljoen houtbewerkers.<br />

metabo. Work. don’t play.<br />

| 183

aFKoRt- en VeRSteKZaGen<br />

Klein, licht, mobiel: de metabo KS- en KGS m-modellen.<br />

De bijgewerkte KS- en KGS M-modellen wegen weinig zeer makkelijk gedragen worden. De werktafel van<br />

en zijn ergonomisch perfect geconstrueerd. Hierdoor zijn aluminium persgietwerk bespaart gewicht en maakt deze<br />

ze ideaal voor het eenvoudige transport op de bouwplaats. zagen bovendien uiterst robuust.<br />

Dankzij de verschillende greepmogelijkheden kunnen ze<br />

bijv. KGS 254 m<br />

Zaagdieptebegrenzing<br />

Geïntegreerde zaagdiepte-instelling<br />

voor exacte groefsneden.<br />

transportvergrendeling<br />

De zaagkop wordt voor het transport<br />

in de onderste positie vergrendeld.<br />

Kabelopwikkeling<br />

Bij de KGS-modellen kan de kabel<br />

eenvoudig opgewikkeld worden.<br />

Werkstukkleminrichting<br />

om werkstukken<br />

horizontaal of verticaal<br />

vast te zetten.<br />

Zijdelingse draaggrepen<br />

voor eenvoudige locatiewijziging<br />

Geoptimaliseerd voor het transport:<br />

de kabel kan worden opgewikkeld en<br />

de zaagkop vergrendeld.<br />

184 |<br />

Robuuste stop-blocks:<br />

dienen als afkortgeleider en maken het<br />

afkorten van even lange stukken mogelijk.<br />

Schalen/<br />

bedieningselementen<br />

Vanuit elke werkpositie goed<br />

afleesbaar en bereikbaar.<br />

tafelverbreding<br />

Links/rechts – voor een<br />

groter oplegvlak.<br />

laser/lamp (netvoeding):<br />

voor een exacte zaagsnede en een<br />

optimale verlichting in elke werkpositie.

nieUW<br />

afkortzaag<br />

KS 216 m lasercut<br />

afkort- en verstekzaag<br />

KGS 216 m<br />

afkort- en verstekzaag<br />

KGS 254 m<br />

Afmetingen l x b x h 480 x 543 x 325 mm 820 x 543 x 355 mm 850 x 620 x 400 mm<br />

Tafelgrootte 170 x 700 mm 364 x 700 mm 364 x 820 mm<br />

Max. zaagbreedte 90°/45° 120 mm/80 mm 305 mm/205 mm 305 mm/205 mm<br />

Max. zaagdiepte 90°/45° 60 mm/45 mm 65 mm/36 mm 90 mm/47 mm<br />

Max. dwarsdoorsnede van het werkstuk<br />

- rechte zaagsnede 90°/90° 120 x 60 mm 305 x 65 mm 305 x 90 mm<br />

- dubbele versteksnede 45°/45° 80 x 45 mm 205 x 36 mm 205 x 47 mm<br />

Onbelast toerental 5.000 /min 5.000 /min 4.500 /min<br />

Toerental bij belasting 3.452 /min 3.756 /min 3.143 /min<br />

Zaagsnelheid 39 m/s 42 m/s 42 m/s<br />

Zaagblad Ø 216 x 30 mm Ø 216 x 30 mm Ø 254 x 30 mm<br />

Draaitafelinstelling links/rechts 47 °/47 ° 47 °/47 ° 47 °/47 °<br />

Zaagkopinstelling links/rechts 45 °/0 ° 45 °/0 ° 45 °/0 °<br />

Opgenomen vermogen 1.350 W 1,5 kW 1,8 kW<br />

Gewicht 9 kg 14 kg 17,5 kg<br />

GemeenSchaPPeliJKe KenmeRKen<br />

Voor het zagen van hout, gecoate panelen en kunststoffen<br />

Slipvaste rubberbekleding aan hand- en bovenste draaggreep<br />

Zijdelingse draaggrepen<br />

Draaitafel met precieze hoekinstelling<br />

Werktafel van aluminium persgietwerk<br />

Laser voor het exact aanwijzen van de zaagsnede<br />

Geïntegreerde werklamp<br />

Alle schalen uit werkpositie zichtbaar<br />

Traploos uitschuifbare tafelverbreding aan beide zijden met<br />

praktisch oplegvlak en geïntegreerde afkortgeleider<br />

Spaanopvangzak voor schone lucht op de werkplek<br />

KGS 216 m, KGS 254 m<br />

Met trekfunctie voor brede werkstukken<br />

Transportbeveiliging en kabelopwikkeling<br />

Geïntegreerde werkdiepteregeling<br />

KS 216 m lasercut<br />

Compact lichtgewicht, ideaal voor mobiel gebruik<br />

Transportbeveiliging<br />

StandaaRdUitVoeRinG KS 216 m lasercut KGS 216 m KGS 254 m<br />

art. nr. 0102160300 0102160400 0102540400<br />

Hardmetalen zaagblad met wisseltand<br />

(40 tanden)<br />

Hardmetalen zaagblad met wisseltand<br />

(48 tanden)<br />

nieUW nieUW<br />

• •<br />

aFKoRt- en VeRSteKZaGen<br />

2 geïntegreerde tafelverbredinge • • •<br />

Hoge, verschuifbare geleiderprofielen • • •<br />

Werkstukkleminrichting • • •<br />

Gereedschap voor het wisselen van zaagblad • • •<br />

Afzuigadapter 0910059955 • • •<br />

Spaanopvangzak • • •<br />

Laser • • •<br />

•<br />

| 185<br />

metaalbeWeRKinG accU-machineS<br />

boRen en<br />

SchRoeVen<br />

hoUtbeWeRKinG /<br />

ZaGen<br />

SPeciale machineS<br />

en tUin<br />

PeRSlUchttechnieK PomPtechnieK halFStationaiRe<br />

hoUtbeWeRKinG

aFKoRt- en VeRSteKZaGen<br />

PRecieZe ZaaGSneden: de metabo KS PlUS-modellen.<br />

De directe zaagkoplagering van de KS Plus-modellen hetzelfde moment zorgt het geïntegreerde afzuigkanaal<br />

maakt uiterst precieze zaagresultaten mogelijk. Op voor een effectieve spaanafzuiging en schoon werken.<br />

bijv. KS 305 Plus<br />

Universele motor<br />

Krachtige, universele motor.<br />

directe zaagkoplagering<br />

De directe zaagkoplagering<br />

staat garant voor de hoogste<br />

precisie.<br />

Uittrekbare<br />

tafelverbreding<br />

Links/rechts<br />

met rustpunten –<br />

voor een groter<br />

oplegvlak.<br />

Werkstukkleminrichting:<br />

het werkstuk kan bevestigd en veilig<br />

bewerkt worden.<br />

186 |<br />

Zaaglijnlaser<br />

Met netvoeding,<br />

voor de exacte<br />

weergave van de<br />

zaaglijn.<br />

effectieve spaanafzuiging<br />

door geïntegreerd afzuigkanaal<br />

Schalen/bedieningselementen<br />

Vanuit elke werkpositie goed<br />

afleesbaar en bereikbaar.<br />

hoge, zijdelings verschuifbare geleiders Flexibele led-lamp (toebehoren)

afkortzaag<br />

KS 254 Plus<br />

afkortzaag<br />

KS 305 Plus<br />

Afmetingen l x b x h 723 x 684 x 580 mm 725 x 758 x 637 mm<br />

Tafelgrootte 225 x 1.010 mm 225 x 1.080 mm<br />

Max. zaagbreedte 90°/45° 145 mm/100 mm 200 mm/140 mm<br />

Max. zaagdiepte 90°/45° 90 mm/40 mm 100 mm/45 mm<br />

Max. dwarsdoorsnede van het werkstuk<br />

- rechte zaagsnede 90°/90° 145 x 60 mm 200 x 77 mm<br />

- dubbele versteksnede 45°/45° 100 x 30 mm 140 x 35 mm<br />

Onbelast toerental 4.700 /min 4.100 /min<br />

Toerental bij belasting 3.385 /min 3.015 /min<br />

Zaagsnelheid 45 m/s 48 m/s<br />

Zaagblad Ø 254 x 30 mm Ø 305 x 30 mm<br />

Draaitafelinstelling links/rechts 47 °/58 ° 47 °/58 °<br />

Zaagkopinstelling links/rechts 47 °/47 ° 47 °/47 °<br />

Opgenomen vermogen 1,8 kW 2 kW<br />

Gewicht 18 kg 19 kg<br />

Hoogste precisie door de directe zaagkoplagering<br />

Zijdelingse draaggrepen<br />

Effectieve spaanafzuiging via geïntegreerde<br />

spaanopvangtrechter<br />

Krachtige, universele motor<br />

Ergonomisch perfect design met hoog bedieningscomfort<br />

Voor het zagen van hout, gecoate panelen en kunststoffen<br />

Probleemloos op maat zagen van alle hoek-, schuine en<br />

dubbelverstek zaagsneden<br />

Alle bedieningselementen kunnen vanuit de werkpositie<br />

bediend worden<br />

Zaagkop beide zijden kantelbaar<br />

Transportbeveiliging<br />

StandaaRdUitVoeRinG KS 254 Plus KS 305 Plus<br />

art. nr. 0102540100 0103050100<br />

Hardmetalen zaagblad met wisseltand<br />

(48 tanden)<br />

Hardmetalen zaagblad met wisseltand<br />

(80 tanden)<br />

•<br />

aFKoRt- en VeRSteKZaGen<br />

2 geïntegreerde tafelverbredingen • •<br />

Hoge, zijdelings verschuifbare geleiderprofielen • •<br />

Extra aanslag •<br />

Werkstukkleminrichting • •<br />

Gereedschap voor het wisselen van zaagblad • •<br />

Afzuigadapter 0910059955 • •<br />

Laser • •<br />

•<br />

| 187<br />

metaalbeWeRKinG accU-machineS<br />

boRen en<br />

SchRoeVen<br />

hoUtbeWeRKinG /<br />

ZaGen<br />

SPeciale machineS<br />

en tUin<br />

PeRSlUchttechnieK PomPtechnieK halFStationaiRe<br />

hoUtbeWeRKinG

aFKoRt- en VeRSteKZaGen<br />

Schoon en VeelZiJdiG: de metabo KGS PlUS-modellen met tReKFUnctie.<br />

De nieuwe KGS Plus-modellen van <strong>Metabo</strong> zijn zeer mogelijk. Zodoende zijn de KGS Plus-modellen ideaal<br />

veelzijdig dankzij hun trekfunctie en de toerentalregeling. voor werkplaats en interieurbouw.<br />

De 2-punts spaanafzuiging maakt schoon werken<br />

bv. KGS 315 Plus<br />

trekfunctie Varioconstamatic<br />

(Vc)-volle-golf<br />

elektronica<br />

Voor een breed<br />

gebruiksspectrum dankzij<br />

meer zaagvermogen en<br />

traploze wijziging van het<br />

toerental.<br />

exacte zaagdieptebegrenzer<br />

Geïntegreerde zaagdiepteinstelling<br />

voor exacte<br />

groefsneden.<br />

optimale spaanafzuiging<br />

door het achterste en het<br />

voorste afzuigpunt direct<br />

op het zaagbereik<br />

metabo „Quick“-zaagblad-snelwisselsysteem<br />

– zonder gereedschap.<br />

188 |<br />

optimaal motorvermogen<br />

Zeer hoge zaagsnelheid voor<br />

tijdsbesparend werken.<br />

Uittrekbare tafelverbreding links/rechts<br />

met rustpunten en geïntegreerde<br />

transportgrepen.<br />

Zaaglijnlaser<br />

Met netvoeding,<br />

voor de exacte<br />

weergave van de<br />

zaaglijn.<br />

metabo "Quick"zaagblad-snelwisselsysteem<br />

Eenvoudig, snel<br />

verwisselen van<br />

het zaagblad zonder<br />

gereedschap.<br />

enorm zaagvermogen<br />

max. 320 x 120 mm<br />

hellingsfunctie aan beide zijden, grote<br />

bedieningselementen.

nieUW<br />

afkort- en verstekzagen<br />

KGS 216 Plus<br />

afkort- en verstekzagen<br />

KGS 254 Plus<br />

Afmetingen l x b x h 930 x 600 x 600 mm 930 x 690 x 590 mm<br />

Tafelgrootte 830 / 435 x 365 mm 1.000 / 505 x 365 mm<br />

Max. zaagbreedte 90°/45° 305 mm/214 mm 305 mm/214 mm<br />

Max. zaagdiepte 90°/45° 70 mm/41 mm 90 mm/54 mm<br />

Max. dwarsdoorsnede van het werkstuk<br />

- rechte snede 90°/90° 305 x 70 mm 305 x 90 mm<br />

- dubbele versteksnede 45°/45° 214 x 41 mm 214 x 54 mm<br />

Onbelast toerental 3.800 - 4.800 /min 3.900 - 5.150 /min<br />

Toerental bij belasting 4.800 /min 5.150 /min<br />

Zaagsnelheid 54 m/s 68,5 m/s<br />

Zaagblad Ø 216 x 30 mm Ø 254 x 30 mm<br />

Draaitafelinstelling links/rechts 47 °/57 ° 47 °/60 °<br />

Zaagkopinstelling links/rechts 46 °/46 ° 46 °/46 °<br />

Opgenomen vermogen 1.600 W 2 kW<br />

Gewicht 21 kg 24 kg<br />

GemeenSchaPPeliJKe KenmeRKen<br />

Optimale spaanafzuiging door tweede afzuigpunt direct op het<br />

zaagbereik<br />

Zijdelingse draaggrepen<br />

Met trekfunctie voor brede werkstukken<br />

Krachtige, universele motor<br />

Ergonomisch perfect design met hoog bedieningscomfort<br />

Vario-Constamatic (VC)-volle-golf elektronica voor het traploos<br />

wijzigen van het toerental. Bij belasting blijft het toerental<br />

bijna constant.<br />

<strong>Metabo</strong> "Quick"-zaagblad-snelwissel zonder sleutel<br />

Voor het zagen van hout, gecoate panelen en kunststoffen<br />

Ook geschikt voor het zagen van nonferrometalen<br />

Probleemloos op maat zagen van alle hoek-, schuine en<br />

dubbelverstek zaagsneden<br />

Alle bedieningselementen kunnen vanuit de werkpositie<br />

bediend worden<br />

Motor-softstart-technologie voor lange levensduur<br />

Geïntegreerde werkdiepteregeling<br />

Zaagkop beide zijden kantelbaar<br />

Transportbeveiliging<br />

StandaaRdUitVoeRinG KGS 216 Plus KGS 254 Plus<br />

art. nr. 0102160200 0102540300<br />

Hardmetalen zaagblad met wisseltand<br />

(48 tanden)<br />

Hardmetalen zaagblad met wisseltand<br />

(60 tanden)<br />

•<br />

aFKoRt- en VeRSteKZaGen<br />

nieUW<br />

2 geïntegreerde tafelverbredingen • •<br />

Hoge, zijdelings verschuifbare geleiderprofielen • •<br />

Werkstukkleminrichting • •<br />

Zaagselafzuigaansluitingen • •<br />

Overgangsstuk 6.30316 • •<br />

Laser • •<br />

•<br />

| 189<br />

metaalbeWeRKinG accU-machineS<br />

boRen en<br />

SchRoeVen<br />

hoUtbeWeRKinG /<br />

ZaGen<br />

SPeciale machineS<br />

en tUin<br />

PeRSlUchttechnieK PomPtechnieK halFStationaiRe<br />

hoUtbeWeRKinG

aFKoRt- en VeRSteKZaGen<br />

190 |<br />

nieUW<br />

afkort- en verstekzagen<br />

KGS 254 i Plus<br />

afkort- en verstekzagen<br />

KGS 315 Plus<br />

Afmetingen l x b x h 930 x 690 x 590 mm 950 x 765 x 660 mm<br />

Tafelgrootte 1.000 / 505 x 365 mm 1.070 / 505 x 365 mm<br />

Max. zaagbreedte 90°/45° 305 mm/214 mm 320 mm/223 mm<br />

Max. zaagdiepte 90°/45° 90 mm/54 mm 120 mm/76 mm<br />

Max. dwarsdoorsnede van het werkstuk<br />

- rechte snede 90°/90° 305 x 90 mm 320 x 120 mm<br />

- dubbele versteksnede 45°/45° 214 x 54 mm 223 x 76 mm<br />

Onbelast toerental 4.650 /min 3.100 - 4.100 /min<br />

Toerental bij belasting 4.650 /min 4.100 /min<br />

Zaagsnelheid 62 m/s 67 m/s<br />

Zaagblad Ø 254 x 30 mm Ø 315 x 30 mm<br />

Draaitafelinstelling links/rechts 47 °/60 ° 47 °/60 °<br />

Zaagkopinstelling links/rechts 46 °/22,5 ° 46 °/46 °<br />

Opgenomen vermogen 1,8 kW 2,2 kW<br />

Gewicht 32,5 kg 26 kg<br />

GemeenSchaPPeliJKe KenmeRKen<br />

Optimale spaanafzuiging door tweede afzuigpunt direct op het<br />

zaagbereik<br />

Zijdelingse draaggrepen<br />

Met trekfunctie voor brede werkstukken<br />

Ergonomisch perfect design met hoog bedieningscomfort<br />

<strong>Metabo</strong> "Quick"-zaagblad-snelwissel zonder sleutel<br />

Voor het zagen van hout, gecoate panelen en kunststoffen<br />

Ook geschikt voor het zagen van nonferrometalen<br />

Probleemloos op maat zagen van alle hoek-, schuine en<br />

dubbelverstek zaagsneden<br />

Alle bedieningselementen kunnen vanuit de werkpositie<br />

bediend worden<br />

Geïntegreerde werkdiepteregeling<br />

Transportbeveiliging<br />

KGS 254 i Plus<br />

Stille inductiemotor met motorrem – onderhoudsvrij en<br />

robuust<br />

KGS 315 Plus<br />

Enorme capaciteit door extreem sterke universele motor en<br />

groot zaagblad (Ø 315 mm)<br />

Vario-Constamatic (VC)-volle-golf elektronica voor het traploos<br />

wijzigen van het toerental. Bij belasting blijft het toerental<br />

bijna constant.<br />

Motor-softstart-technologie voor lange levensduur<br />

Zaagkop beide zijden kantelbaar<br />

StandaaRdUitVoeRinG KGS 254 i Plus KGS 315 Plus<br />

art. nr. 0102540200 0103150000<br />

Hardmetalen zaagblad met wisseltand<br />

(60 tanden)<br />

Hardmetalen zaagblad met wisseltand<br />

(84 tanden)<br />

2 geïntegreerde tafelverbredingen • •<br />

Hoge, zijdelings verschuifbare geleiderprofielen • •<br />

Werkstukkleminrichting • •<br />

Zaagselafzuigaansluitingen • •<br />

Overgangsstuk 6.30316 • •<br />

Laser • •<br />

•<br />

nieUW<br />

•

SPeciale toebehoRen<br />

onderstel<br />

afzuigadapter<br />

Rolbokken<br />

ZaaGbladen Vindt<br />

U in de metabotoebehoRencataloGUS<br />

Universeel onderstel<br />

Voor optimale en stabiele<br />

werkhoogte<br />

Ook op ongelijke oppervlakken<br />

te gebruiken<br />

Inklapbaar en in hoogte<br />

verstelbaar<br />

geschikt voor: KS 254 Plus, KS<br />

305 Plus, KGS 216 Plus, KGS 254<br />

Plus / KGS 254 I Plus, KGS 315<br />

Plus, KGT 300, KGS 255, KGS 301,<br />

KGS 303, KGS 305, KGS 331<br />

afzuigadapter KGS<br />

Voor het aansluiten van de afkort-<br />

en verstekzagen op <strong>Metabo</strong>alleszuigers<br />

Aansluitmogelijkheid van een<br />

<strong>Metabo</strong> stofzak 6.31289<br />

Geschikt voor: KGS 255, KGS 301,<br />

KGS 303, KGS 305, KGT 300<br />

afzuigadapter multi<br />

Voor KGS 255 / KGS 305 / TS 250<br />

Bij KGS 303 alleen met<br />

spaanafzuiginrichting art. nr.<br />

0910057561<br />

Geschikt voor: SPA 1000, SPA 1100,<br />

SPA 1101, SPA 1700 D, SPA 1701 W,<br />

SPA 1702 W, SPA 2000 D,<br />

SPA 2001 D, SPA 2001 W,<br />

SPA 2002 D, SPA 2002 W<br />

art. nr.<br />

0910057529<br />

art. nr.<br />

0910059955*<br />

0910058010*<br />

Voor het ondersteunen van lange werkstukken bij zagen, frezen,<br />

schaven en boren (opleggewicht: 100 kg)<br />

Stabiel, in hoogte verstelbaar en inklapbaar<br />

Rolbok RS 420 G<br />

Met lichtlopende verchroomde<br />

kogellagers<br />

Maakt ook zijdelingse<br />

bewegingen mogelijk<br />

Ideaal voor plaatmateriaal<br />

Breedte: 520 mm<br />

Opleggewicht: 100 kg<br />

Hoogte: 640 - 1.015 mm<br />

art. nr.<br />

0910053345<br />

aFKoRt- en VeRSteKZaGen<br />

Speciale toebehoren voor afkort- en verstekzagen<br />

machinestandaard KSU 400<br />

Machinestandaard en tafelverbreding in een<br />

stabiele en robuuste constructie<br />

Door universele opneemprofielen ook geschikt<br />

voor alle gebruikelijke afkortzagen van bekende<br />

fabrikanten<br />

Stabiele poten met hoogteverstelling<br />

Omvangrijk toebehorenprogramma<br />

Max. totale lengte: 400 cm<br />

Max. belasting in het middenste gedeelte: 250 kg<br />

Gewicht: 25 kg<br />

Rolhouder KSU 400<br />

Voor lange werkstukken<br />

Eenvoudige afvoer van gezaagd<br />

materiaal over rollen<br />

Breedte: 260 mm<br />

Steunvoet KSU 400<br />

Extra steunvoet voor betere<br />

ondersteuning van de KSU 400<br />

bij uitgetrokken verlengstuk<br />

machinesteun lang voor KSU 400<br />

Lengte: 615 mm<br />

Werklampen<br />

Voor optimale verlichting van<br />

het werkgebied<br />

Zwenkbaar of flexibel instelbaar<br />

incl. bevestigingsschroef,<br />

inbussleutel en<br />

montagehandleiding<br />

tafelinlegstuk<br />

Voor de zuivere en splintervrije<br />

bewerking<br />

3 gesloten tafel-inlegstukken<br />

bij de standaarduitvoering<br />

inbegrepen<br />

Geschikt voor: KS 254 Plus,<br />

KS 305 Plus<br />

extra aanslag<br />

Voor de veilige en splintervrije<br />

bewerking van kleine<br />

werkstukken en lijsten<br />

Ook zeer geschikt voor hoge<br />

werkstukken<br />

Geschikt voor: KS 254 Plus,<br />

KS 305 Plus, KGS 216, KGS 254,<br />

KGS 315 Plus<br />

art. nr.<br />

0910066110<br />

0910064592<br />

0910064606<br />

0910064720<br />

0910065173*<br />

0910065165<br />

0910065190<br />

| 191<br />

metaalbeWeRKinG accU-machineS<br />

boRen en<br />

SchRoeVen<br />

hoUtbeWeRKinG /<br />

ZaGen<br />

SPeciale machineS<br />

en tUin<br />

PeRSlUchttechnieK PomPtechnieK halFStationaiRe<br />

hoUtbeWeRKinG

aFKoRt-, VeRSteK- en taFelciRKelZaGen<br />

mobiel en Stabiel<br />

Drie functies in één: met <strong>Metabo</strong> afkort-, verstek- en<br />

tafelcirkelzagen kunt u veel verschillende werkzaamheden<br />

uitvoeren. Dat maakt ze tot een onmisbare metgezel voor<br />

iedereen die met bouwwerkzaamheden binnen te maken<br />

heeft. Praktisch: het onderstel van de KGT 501 is in- en<br />

uitklapbaar, zodat u op verschillende hoogten kunt<br />

draaitafel traploos<br />

verstelbaar<br />

van 50° links tot 60° rechts<br />

licht en stabiel<br />

Door de constructie van<br />

aluminium persgietwerk<br />

laag gewicht voor<br />

eenvoudig transport.<br />

315-mm-zaagblad<br />

Behuizing en opname kunnen een<br />

315 mm-blad opnemen. Daardoor<br />

kunnen lijsten tot een hoogte van<br />

120 mm zuiver worden doorgezaagd.<br />

192 |<br />

bijzonder groot zaagblad<br />

(315 mm)<br />

ideaal voor het verwerken van<br />

panelen, laminaat en hoge lijsten.<br />

Zaagkop beide zijden kantelbaar<br />

tot 45°, links ook tot 48°. Ook het<br />

kantelen naar rechts is in de<br />

0°-verstekinstelling mogelijk, zodat bij<br />

de meeste toepassingen mogelijke<br />

beschadigingen alleen op de<br />

verborgen zijden optreden.<br />

De zaagsnede komt sneller tot stand<br />

en het gebruik is eenvoudiger.<br />

werken. Door hun lage gewicht en door de makkelijk<br />

draagbare constructie kunnen de zagen ook goed worden<br />

getransporteerd. De hoogteverstelling, die ook bij<br />

oneffen oppervlakken een vaste stand garandeert, zorgt<br />

ervoor dat <strong>Metabo</strong> afkort-, verstek- en tafelcirkelzagen<br />

tegelijkertijd mobiel en stabiel zijn.<br />

Snelverstelling<br />

van de tafelhoogte<br />

bijv. KGt 300<br />

Zaagtafel<br />

met groot oplegvlak<br />

en stabiele<br />

parallelgeleider.<br />

Krachtige 1,8 kW<br />

universele motor<br />

en elektronische<br />

motorrem<br />

Door de bijzondere motorpositie zijn<br />

optimale zaaghoogten, zowel in de<br />

afkortfunctie als in de tafelcirkelzaagfunctie<br />

mogelijk. De motor staat niet<br />

meer in de weg.

afkort-, verstek- en tafelcirkelzaag<br />

KGt 300<br />

afkort-, verstek- en tafelcirkelzaag<br />

KGt 501<br />

Afmetingen l x b x h 575 x 760 x 730 mm 620 x 663 x 878 mm<br />

Werkhoogte zonder onderstel 420 mm 457 mm<br />

Tafelgrootte 473 x 345 mm 520 x 500 mm<br />

Zaagbreedte - afkortmodus 90/45° 170 mm/112 mm 210 mm/154 mm<br />

Zaagdiepte - afkortmodus 90°/45° 100 mm/66 mm 60 mm/45 mm<br />

Snijhoogte - tafelmodus 0 - 55 mm 3 - 81 mm<br />

Max. werkstukdoorsnede afkortmodus<br />

- rechte zaagsnede 90°/90° 170 x 100 mm 210 x 60 mm<br />

- dubbele versteksnede 45°/45° 67 x 62 mm 154 x 46 mm<br />

Max. zaaghoogte - tafelmodus 90/45° 55 mm 81 mm/54 mm<br />

Onbelast toerental 3.400 /min 3.620 /min<br />

Zaagsnelheid (max.) 56 m/s 42 m/s<br />

Zaagblad Ø 315 x 30 mm Ø 250 x 30 mm<br />

Draaitafelinstelling links/rechts 50 °/60 ° 45 °/45 °<br />

Zaagkopinstelling links/rechts 48 °/45 ° 45 °<br />

Opgenomen vermogen 1,8 kW 2 kW<br />

Motorbeveiliging Overbelastingsbeveiliging Overbelastingsbeveiliging<br />

Gewicht 21 kg 45 kg (incl. onderstel)<br />

GemeenSchaPPeliJKe KenmeRKen<br />

Bliksemsnel overschakelen van afkortzagen naar gebruik als<br />

tafelcirkelzaag<br />

Als tafelcirkelzaag traploos in hoogte verstelbaar zaagblad<br />

Robuuste en precieze constructie van aluminium persgietwerk<br />

Stabiele parallelgeleider<br />

KGt 300<br />

Krachtige, universele motor<br />

Compact lichtgewicht, ideaal voor mobiel gebruik<br />

Zaagkop beide zijden kantelbaar<br />

KGt 501<br />

Stille inductiemotor - onderhoudsvrij en robuust<br />

Elektronische motorrem<br />

Schaal voor de traploze hoekinstelling en nauwkeurig<br />

afstelbare vergrendeling bij 90° en 45°<br />

Vast aan de machine verbonden onderstel. Door de inklapbare<br />

poten is probleemloos werken op de vloer mogelijk.<br />

StandaaRdUitVoeRinG KGt 300 KGt 501<br />

art. nr. 0103300000 0102505018<br />

Hardmetalen zaagblad (34 tanden) •<br />

Hardmetalen zaagblad (48 tanden) •<br />

aFKoRt-, VeRSteK- en taFelciRKelZaGen<br />

Spaankap • •<br />

Parallelgeleider • •<br />

inklapbaar onderstel •<br />

Gereedschap voor het wisselen van zaagblad • •<br />

| 193<br />

metaalbeWeRKinG accU-machineS<br />

boRen en<br />

SchRoeVen<br />

hoUtbeWeRKinG /<br />

ZaGen<br />

SPeciale machineS<br />

en tUin<br />

PeRSlUchttechnieK PomPtechnieK halFStationaiRe<br />

hoUtbeWeRKinG

aFKoRt-, VeRSteK- en taFelciRKelZaGen<br />

SPeciale toebehoRen<br />

onderstel<br />

194 |<br />

Universeel onderstel<br />

Voor optimale en stabiele<br />

werkhoogte<br />

Ook op ongelijke oppervlakken te<br />

gebruiken<br />

Inklapbaar en in hoogte verstelbaar<br />

Geschikt voor:<br />

KS 254 Plus, KS 305 Plus, KGS 216<br />

Plus, KGS 254 Plus / KGS 254 I Plus,<br />

KGS 315 Plus, KGT 300, KGS 255,<br />

KGS 301, KGS 303, KGS 305, KGS 331<br />

tafelverlengingen voor KGt 300<br />

tafelverlenging KGS rechts, van staal<br />

Voor stabiel neerleggen van lange<br />

werkstukken<br />

Met parallelgeleider en schaal<br />

tot 1600 mm<br />

Instelschaal voor nauwkeurige<br />

herhalingen<br />

Geschikt voor:<br />

KGS 255, KGS 303, KGT 300<br />

Lengte: 1.140 mm<br />

Breedte: 200 mm<br />

tafelverlenging KGS links, van staal<br />

Voor stabiel neerleggen van lange<br />

werkstukken<br />

Met parallelgeleider en schaal tot<br />

1600 mm<br />

Instelschaal voor nauwkeurige<br />

herhalingen<br />

Bij de KGS 255 links en rechts<br />

toepasbaar<br />

Geschikt voor:<br />

KGS 255, KGS 303, KGT 300<br />

Lengte: 1.000 mm<br />

Breedte: 200 mm<br />

tafelverlenging KGS rechts, van staal<br />

Voor stabiel neerleggen van lange<br />

werkstukken<br />

Met parallelgeleider en schaal<br />

tot 3000 mm uittrekbaar<br />

Instelschaal voor nauwkeurige<br />

herhalingen<br />

Geschikt voor:<br />

KGS 255, KGS 303, KGT 300<br />

Lengte: 1.140 mm<br />

Breedte: 200 mm<br />

tafelverlenging KGS links, van staal<br />

Voor stabiel neerleggen van lange<br />

werkstukken<br />

Met parallelgeleider en schaal<br />

tot 3000 mm uittrekbaar<br />

Instelschaal voor nauwkeurige<br />

herhalingen<br />

Bij de KGS 255 links en rechts<br />

toepasbaar<br />

Geschikt voor: KGS 255, KGS 303,<br />

KGT 300<br />

Lengte: 1.000 mm<br />

Breedte: 200 mm<br />

art. nr.<br />

0910057529<br />

art. nr.<br />

0910058886<br />

0910058827<br />

0910058894<br />

0910058835<br />

tafelverlenging KGS rechts,<br />

van aluminium<br />

Voor stabiel neerleggen van lange<br />

werkstukken<br />

Met parallelgeleider en schaal<br />

tot 3000 mm uittrekbaar<br />

Instelschaal voor nauwkeurige<br />

herhalingen<br />

Steunvoet uitklapbaar en in hoogte<br />

verstelbaar<br />

Geschikt voor:<br />

KGS 255, KGS 303, KGT 300<br />

Lengte: 1.130 mm<br />

Breedte: 200 mm<br />

tafelverlenging KGS links,<br />

van aluminium<br />

Voor stabiel neerleggen van lange<br />

werkstukken<br />

Met parallelgeleider en schaal<br />

tot 3000 mm uittrekbaar<br />

Instelschaal voor nauwkeurige<br />

herhalingen<br />

Steunvoet uitklapbaar en in hoogte<br />

verstelbaar<br />

Bij de KGS 255 links en rechts<br />

toepasbaar<br />

Geschikt voor:<br />

KGS 255, KGS 303, KGT 300<br />

Lengte: 1.000 mm<br />

Breedte: 200 mm<br />

tafelverlenging voor KGt 501<br />

haakse geleider<br />

tafelverlenging UK/KGt<br />

Voor stabiel neerleggen van lange<br />

werkstukken<br />

Met parallelgeleider en schaal<br />

tot 2.800 mm uittrekbaar<br />

Met verlengingsprofiel en 2<br />

instelschalen voor nauwkeurige<br />

herhalingen<br />

Voor het afkorten links en rechts<br />

toepasbaar<br />

Steunvoet uitklapbaar en in hoogte<br />

verstelbaar<br />

Geschikt voor:<br />

KGT 501, Secanta, UK 220, UK 333<br />

Lengte: 1.000 mm<br />

Breedte: 200 mm<br />

haakse geleider<br />

Voor precieze dwars- en<br />

hoeksneden<br />

Met zaagtafelblad van aluminium<br />

Traploos aan beide zijden<br />

verstelbaar van 90°-45°<br />

Geschikt voor:<br />

KGT 500, KGT 501<br />

art. nr.<br />

0910057545<br />

0910057537<br />

art. nr.<br />

0910053213<br />

art. nr.<br />

0910009028

Werkstukkleminrichting<br />

Spaanafzuiginrichting<br />

Werkstukklemvoorziening<br />

KGS/KGt<br />

Voor het stevig<br />

vastklemmen van kleinere<br />

werkstukken, kunststof of<br />

aluminiumprofielen<br />

KGT 501 vanaf bouwjaar 2003<br />

Geschikt voor:<br />

KGS 255, KGS 303, KGS 305,<br />

KGT 300, KGT 501, KS 210 C,<br />

KS 210 Lasercut<br />

Spaanafzuiginrichting KGt<br />

Voor een schone<br />

werkomgeving en vrij zicht op<br />

het te zagen werkstuk<br />

Voor de aansluiting aan een<br />

spaanafzuiginrichting<br />

Afzuigstuk-Ø: 100 mm<br />

geschikt voor: KGT 500, KGT 501<br />

Speciale toebehoren voor afkort- en verstekzagen<br />

machinestandaard KSU 400<br />

Machinestandaard en tafelverbreding in een<br />

stabiele en robuuste constructie<br />

Door universele opneemprofielen ook geschikt<br />

voor alle gebruikelijke afkortzagen van bekende<br />

fabrikanten<br />

Stabiele poten met hoogteverstelling<br />

Omvangrijk toebehorenprogramma<br />

Max. totale lengte: 400 cm<br />

Max. belasting in het middenste gedeelte: 250 kg<br />

Gewicht: 25 kg<br />

* ZB-verpakt<br />

extra aanslag<br />

Voor de veilige en<br />

splintervrije bewerking van<br />

kleine werkstukken en lijsten<br />

Ook zeer geschikt voor hoge<br />

werkstukken<br />

Geschikt voor:<br />

KGS 255, KGS 303, KGT 300<br />

art. nr.<br />

0910057553*<br />

art. nr.<br />

0910009249<br />

art. nr.<br />

aFKoRt-, VeRSteK- en taFelciRKelZaGen<br />

0910066110<br />

0910059831<br />

afzuigadapter<br />

Rolbokken<br />

Zaaglijnlaser KGS/KGt<br />

Voor een perfecte projectie<br />

van de zaaglijn<br />

Werkstuk kan snel en veilig<br />

voor het zagen worden<br />

gepositioneerd<br />

Geen proefsneden meer<br />

Lijnlaser met batterij-cel<br />

aansturing<br />

Geschikt voor:<br />

KGS 301, KGS 331, KGT 500,<br />

KGT 501<br />

afzuigadapter KGS<br />

Voor het aansluiten van de<br />

afkort- en verstekzagen op<br />

<strong>Metabo</strong>-alleszuigers<br />

Aansluitmogelijkheid van een<br />

<strong>Metabo</strong> stofzak 6.31289<br />

Geschikt voor:<br />

KGS 255, KGS 301, KGS 303,<br />

KGS 305, KGT 300<br />

art. nr.<br />

0910040553*<br />

art. nr.<br />

0910059955*<br />

Voor het ondersteunen van lange werkstukken bij zagen, frezen,<br />

schaven en boren<br />

Stabiel, in hoogte verstelbaar en inklapbaar<br />

Rolbok RS 420<br />

Met lichtlopende en<br />

hoogbelastbare, roestvast<br />

stalen rollen<br />

Breedte: 400 mm<br />

Opleggewicht: 100 kg<br />

Hoogte: 640 - 1.015 mm<br />

Rolbok RS 420 G<br />

Met lichtlopende verchroomde<br />

kogellagers<br />

Maakt ook zijdelingse<br />

bewegingen mogelijk<br />

Ideaal voor plaatmateriaal<br />

Breedte: 520 mm<br />

Opleggewicht: 100 kg<br />

Hoogte: 640 - 1.015 mm<br />

Rolbok RS 420 W<br />

Met lichtlopende verchroomde<br />

kogellagers<br />

Verstelbare kogellagerlijst<br />

Maakt ook zijdelingse<br />

bewegingen mogelijk<br />

Ideaal voor plaatmateriaal,<br />

ronde of vierkante werkstukken<br />

Breedte 420 mm<br />

Opleggewicht: 100 kg<br />

Hoogte: 640 - 1.015 mm<br />

art. nr.<br />

0910053353<br />

0910053345<br />

0910053361<br />

| 195<br />

metaalbeWeRKinG accU-machineS<br />

boRen en<br />

SchRoeVen<br />

hoUtbeWeRKinG /<br />

ZaGen<br />

SPeciale machineS<br />

en tUin<br />

PeRSlUchttechnieK PomPtechnieK halFStationaiRe<br />

hoUtbeWeRKinG

tReKciRKelZaGen<br />

FoUtlooS - moeitelooS.<br />

Het principe luidt: „niet duwen, maar trekken“. Wie al<br />

eens lange, onhandige of erg harde werkstukken heeft<br />

gezaagd, weet dat het zo eenvoudiger en zuiverder gaat.<br />

Er gaan wezenlijk minder tanden door het hout,<br />

bijv. UK 333<br />

absoluut flexibel<br />

Krachtige, universele<br />

motor en toerentalregeling<br />

door <strong>Metabo</strong><br />

VC-elektronica.<br />

Stabiel<br />

Zijdelen van massieve<br />

staalplaat.<br />

Praktische toebehoren<br />

Bijvoorbeeld tafelverlenging of<br />

aanvoerslede – makkelijk te monteren.<br />

Snelle ombouw<br />

De UK 333 kan tot een tafelcirkelzaag<br />

omgebouwd worden. De universele<br />

geleider wordt voor het zagen van<br />

langere werkstukken een parallelaanslag.<br />

196 |<br />

altijd stabiel<br />

Geïntegreerd, inklapbaar<br />

onderstel met niveauregeling<br />

voor stabiele stand. De machine<br />

kan ook in ingeklapte toestand<br />

gebruikt worden.<br />

altijd mobiel<br />

Het onderstel kan makkelijk worden<br />

ingeklapt. De UK 333 is zo makkelijk te<br />

transporteren en past in elke auto.<br />

de zaagsnede kan beter worden gecontroleerd, er<br />

ontstaan minder splinters. Op hetzelfde moment ontziet<br />

het trekcirkelzaag-principe de zaagbladen, waardoor de<br />

levensduur aanzienlijk hoger wordt<br />

nauwkeurige<br />

werkstuksteun<br />

Tafelplaat van<br />

aluminiumprofielen.<br />

hoogwaardige<br />

universele geleider<br />

voor hoekinstellingen<br />

van –90° tot +90°<br />

treklengte 333 mm<br />

Alle gangbare<br />

laminaatvloeren en<br />

panelen kunnen<br />

tot 45° compleet<br />

worden doorgezaagd.<br />

Veelzijdig bij het zagen<br />

De universele geleider is voor verstek-<br />

en dubbele versteksneden 180°<br />

draaibaar. Het zaagblad is van –1,5<br />

tot 46,5° kantelbaar, ideaal voor het<br />

maken van verdekte zaagsneden.

trekcirkelzaag<br />

UK 290<br />

trekcirkelzaag<br />

UK 290 Set<br />

Afmetingen l x b x h 674 x 478 x 878 mm 1.600 x 1.180 x 878 mm<br />

Werkhoogte zonder onderstel 420 mm 420 mm<br />

Tafelgrootte 674 x 478 mm 674 x 478 mm<br />

Zaaghoogte 0 - 60 mm 0 - 60 mm<br />

Max. zaaghoogte 90/45° 60 mm/42 mm 60 mm/42 mm<br />

Onbelast toerental 4.500 /min 4.500 /min<br />

Toerental bij belasting 3.800 /min 3.800 /min<br />

Zaagblad Ø 220 x 30 mm Ø 220 x 30 mm<br />

Kantelbereik -1,5 - 46,5 ° -1,5 - 46,5 °<br />

Zaagsnelheid (max.) 44 m/s 44 m/s<br />

Treklengte 290 mm 290 mm<br />

Opgenomen vermogen 1,8 kW 1,8 kW<br />

Afgegeven vermogen 1,2 kW 1,2 kW<br />

Gewicht (incl. onderstel) 25 kg 52 kg<br />

GemeenSchaPPeliJKe KenmeRKen<br />

De mobiele, professionele zaag met de functies en voordelen<br />

van een afkort- en verstekzaag, een trekcirkelzaag en een<br />

tafelcirkelzaag<br />

Als complete set voor veelzijdige en hoogwaardige<br />

werkzaamheden<br />

Snelle opbouw van de meegeleverde toebehoren<br />

Mobiel door laag gewicht<br />

Motor met overbelastingsbeveiliging en softstart-technologie<br />

Binnen een paar seconden om te bouwen van verstekzaagnaar<br />

tafelcirkelzaag-functie<br />

Aan alle zijden van het zaagtafelblad plaatsbare universele<br />

geleider voor verstek- en parallelzaagsneden<br />

Traploos zwenkbaar en in hoogte verstelbaar zaagblad<br />

Geïntegreerd, inklapbaar onderstel met niveauregeling voor<br />

stabiele stand<br />

Precieze werkstuksteun van vlakgefreesd aluminium<br />

persgietwerk<br />

Zijdeel van massieve staalplaat<br />

Voor éénfase wisselstroom<br />

UK 290 Set<br />

Aanvoerslede, tafelverbreding en -verlenging voor het precies<br />

zagen van grote werkstukken<br />

StandaaRdUitVoeRinG UK 290 UK 290 Set<br />

art. nr. 0102900000 0192901000<br />

Hardmetalen zaagblad met wisseltand<br />

(36 tanden)<br />

• •<br />

Inklapbaar onderstel • •<br />

Universele geleider • •<br />

Geleiderprofiel 700 mm •<br />

Spouwmes • •<br />

Duwstok • •<br />

Spaanafzuiginrichting 0910064371 •<br />

Tafelverbreding •<br />

Parallelgeleider •<br />

Tafelverlenging •<br />

Aanvoerslede •<br />

tReKciRKelZaGen<br />

| 197<br />

metaalbeWeRKinG accU-machineS<br />

boRen en<br />

SchRoeVen<br />

hoUtbeWeRKinG /<br />

ZaGen<br />

SPeciale machineS<br />

en tUin<br />

PeRSlUchttechnieK PomPtechnieK halFStationaiRe<br />

hoUtbeWeRKinG

tReKciRKelZaGen<br />

198 |<br />

trekcirkelzaag<br />

UK 333<br />

trekcirkelzaag<br />

UK 333 Set<br />

Afmetingen l x b x h 760 x 585 x 900 mm 1.600 x 1.287 x 900 mm<br />

Werkhoogte zonder onderstel 418 mm 418 mm<br />

Tafelgrootte 750 x 585 mm 750 x 585 mm<br />

Zaaghoogte 0 - 70 mm 0 - 70 mm<br />

Max. zaaghoogte 90/45° 70 mm/49 mm 70 mm/49 mm<br />

Onbelast toerental 1.800 - 4.500 /min 1.800 - 4.500 /min<br />

Toerental bij belasting 4.500 /min 4.500 /min<br />

Zaagblad Ø 220 x 30 mm Ø 220 x 30 mm<br />

Kantelbereik -1,5 - 46,5 ° -1,5 - 46,5 °<br />

Zaagsnelheid (max.) 52 m/s 52 m/s<br />

Treklengte 333 mm 333 mm<br />

Opgenomen vermogen 2,2 kW 2,2 kW<br />

Afgegeven vermogen 1,5 kW 1,5 kW<br />

Gewicht (incl. onderstel) 35,9 kg 63 kg<br />

GemeenSchaPPeliJKe KenmeRKen<br />

De mobiele, professionele zaag met de functies en voordelen<br />

van een afkort- en verstekzaag, een trekcirkelzaag en een<br />

tafelcirkelzaag<br />

Als complete set voor veelzijdige en hoogwaardige<br />

werkzaamheden<br />

Snelle opbouw van de meegeleverde toebehoren<br />

Mobiel door laag gewicht<br />

Krachtige, universele motor en toerentalregeling door <strong>Metabo</strong><br />

VC-elektronica<br />

Motor met overbelastingsbeveiliging en softstart-technologie<br />

Binnen een paar seconden om te bouwen van verstekzaagnaar<br />

tafelcirkelzaag-functie<br />

Aan alle zijden van het zaagtafelblad plaatsbare universele<br />

geleider voor verstek- en parallelzaagsneden<br />

Traploos zwenkbaar en in hoogte verstelbaar zaagblad<br />

Geïntegreerd, inklapbaar onderstel met niveauregeling voor<br />

stabiele stand<br />

Achtvoudig kogelgelagerde, lichtlopende trekinrichting van<br />

aluminium persgietwerk voor hoogste precisie<br />

Precieze werkstuksteun van vlakgefreesd aluminium<br />

persgietwerk<br />

Zijdeel van massieve staalplaat<br />

Voor éénfase wisselstroom<br />

UK 333 Set<br />

Aanvoerslede, tafelverbreding en -verlenging voor het precies<br />

zagen van grote werkstukken<br />

StandaaRdUitVoeRinG UK 333 UK 333 Set<br />

art. nr. 0103330000 0193330000<br />

Hardmetalen zaagblad met wisseltand (36 tanden) • •<br />

Inklapbaar onderstel • •<br />

Universele geleider • •<br />

Geleiderprofiel 700 mm •<br />

Spouwmes • •<br />

Zaaghoogte-indicatie • •<br />

Duwstok • •<br />

Spaanafzuiginrichting 0910064371 •<br />

Tafelverbreding •<br />

Parallelgeleider •<br />

Tafelverlenging •<br />

Aanvoerslede •

Zaagbladdepot<br />

Universele tafel met toebehoren<br />

Zaagbladdepot<br />

Zaagbladdepot met meetlint,<br />

winkelhaak en potlood.<br />

Voor het veilig opbergen van<br />

max. twee cirkelzaagbladen<br />

tot Ø 254 mm.<br />

(Zaagbladen niet bij de levering<br />

inbegrepen)<br />

Geschikt voor het aanbrengen op<br />

de universele tafel Flexo 500,<br />

de onderstellen van de<br />

trekcirkelzagen UK 290, UK 333,<br />

kap-, verstek- en tafelcirkelzagen.<br />

Universele tafel Flexo 500<br />

Voor stationair gebruik van<br />

<strong>Metabo</strong> decoupeerzagen,<br />

bovenfrezen en handcirkelzagen<br />

(bij gebruik van de juiste<br />

toebehoren)<br />

Met inklapbaar onderstel en<br />

hoogteverstelling<br />

Ook in combinatie met UK 290<br />

of UK 333 als tafelverbreding of<br />

werkstation inzetbaar<br />

Stabiele stalen constructie<br />

en groot tafelblad van<br />

stranggietprofielen<br />

Wielenset<br />

Voor makkelijk transport<br />

Geschikt voor:<br />

UK 290, UK 333, Flexo 500<br />

Aanvoerslede UK/Flexo<br />

Voor grote platen en brede<br />

werkstukken<br />

Geschikt voor:<br />

UK 290, UK 333, Flexo 500<br />

Tafelafmetingen: 310 x 200 mm<br />

Totale lengte: 1.225 mm<br />

Opleggewicht: 7,7 kg<br />

Tafelverlenging UK/Flexo<br />

Praktisch afkorten van lange<br />

werkstukken<br />

Geschikt voor:<br />

UK 290, UK 333, Flexo 500<br />

Lengte: 380 mm<br />

Breedte: 476 mm<br />

Parallelgeleider UK / Flexo<br />

Voor langssneden of het op maat<br />

zagen van grote platen<br />

Lang voorzetprofiel voor een<br />

veilige geleiding van het<br />

werkstuk<br />

Geschikt voor:<br />

UK 290, UK 333, Flexo 500<br />

Art. nr.<br />

0910064339<br />

Art. nr.<br />

0910064304<br />

0910064363<br />

0910064347<br />

0910064312<br />

0910063707<br />

Universele geleider<br />

Tafelverbreding UK/Flexo<br />

Geschikt voor: UK 333, UK 290,<br />

Flexo 500<br />

Lengte: 674 mm<br />

Breedte: 501 mm<br />

Universele geleider<br />

Als vervanging of als tweede<br />

verstekgeleider inzetbaar<br />

Voor verstek- en dubbele<br />

versteksneden<br />

180° (2 x 90°) draaibaar<br />

Lengte van de aanslag: 450 mm<br />

Geschikt voor:<br />

UK 333, UK 290<br />

Werkstukkleminrichtingen<br />

Spaanafzuiginrichting<br />

TREKCIRKELZAGEN<br />

Werkstukkleminrichting UK<br />

Voor het stevig vastklemmen<br />

van kleinere werkstukken,<br />

rond materiaal, kunststof of<br />

aluminiumprofielen<br />

Geschikt voor gebruik op universele<br />

aanslag<br />

Max. spanhoogte: 75 mm<br />

Geschikt voor:<br />

UK 290, UK 333<br />

Lijmklem UK 290/UK 333<br />

Voor het vastklemmen van de<br />

werkstukken op de aanvoerslede<br />

Geschikt voor:<br />

UK 290, UK 333, Flexo 500<br />

Spaanafzuiginrichting UK / Flexo<br />

Afzuiging op twee plaatsen: aan<br />

de spaanbak en boven aan de<br />

beschermkap<br />

Vrij zicht op het te zagen werkstuk<br />

Schone werkomgeving<br />

Afzuigstuk-Ø: 100 mm<br />

Geschikt voor:<br />

UK 290, UK 333, Flexo 500<br />

Art. nr.<br />

0910064401<br />

Art. nr.<br />

0910063057<br />

Art. nr.<br />

0910064495<br />

0910064509<br />

Art. nr.<br />

0910064371<br />

| 199<br />

mETA<strong>AL</strong>bEWERKING ACCU-mAChINES<br />

boREN EN<br />

SChRoEvEN<br />

hoUTbEWERKING /<br />

ZAGEN<br />

SPECI<strong>AL</strong>E mAChINES<br />

EN TUIN<br />

PERSLUChTTEChNIEK PomPTEChNIEK h<strong>AL</strong>FSTATIoNAIRE<br />

hoUTbEWERKING

PReciSieciRKelZaGen<br />

PRecieS – UitbReidbaaR – mobiel: PReciSieciRKelZaGen<br />

De <strong>Metabo</strong>-precisiecirkelzagen zagen altijd zuiver af. hier op dejuiste plaats: <strong>Metabo</strong>-precisiecirkelzagen<br />

Zoals de naam al belooft, leveren ze altijd nauwkeurig zijn synoniem voor power plus precisie – in wisselwerk.<br />

En dat in een enorm inzetbereik - dankzij de en draaistroomuitvoering.<br />

clevere systeemtoebehoren. Iedereen die meer wil, is<br />

bijv. PK 200<br />

Standaard haakse<br />

geleider<br />

voor exacte<br />

hoeksneden<br />

Sterke 1,7 kW motor<br />

Betrouwbare<br />

inductiemotor voor<br />

universeel gebruik.<br />

afsluitbare schakelaar<br />

ter bescherming tegen<br />

gebruik door onbevoegden<br />

eenvoudig te bedienen<br />

door goed toegankelijke<br />

bedieningselementen voor<br />

hoogte- en schuinte-instelling<br />

van het zaagblad<br />

200 |<br />

De precisiecirkelzagen<br />

zijn volgens TRGS 553<br />

op houtstof getest.<br />

Universeel en uitbreidbaar<br />

Tal van toebehorendelen<br />

breiden het inzetbereik van<br />

de precisiecirkelzagen uit<br />

Stofafzuiging<br />

Voor zuiver werken, zonder schade<br />

voor de gezondheid, kan een externe<br />

stofafzuiging worden aangesloten.<br />

Grote tafel<br />

van geanodiseerde,<br />

geëxtrudeerde<br />

aluminiumprofielen<br />

duwstok<br />

voor de bescherming<br />

van uw handen<br />

Schuininstelling<br />

Met het handwiel kan<br />

het zaagblad traploos<br />

van -1,5° tot 46,5°<br />

gekanteld worden.<br />

hoogteverstelling<br />

Lichtlopende handkruk voor het<br />

traploos instellen van de hoogte van<br />

het zaagblad van 0 tot 65 mm.<br />

ook voor het echt grote werk geschikt<br />

Door de tafelverlenging van het<br />

basisdragersysteem kunnen ook grote<br />

werkstukken, zoals bv. plaatmateriaal,<br />

bewerkt worden.

Precisiecirkelzaag<br />

PK 200<br />

Afmetingen l x b x h 540 x 430 x 330 mm<br />

Tafelgrootte 540 x 430 mm<br />

Zaaghoogte 0 - 65 mm<br />

Max. zaaghoogte 90/45° 65 mm/45 mm<br />

Toerental bij belasting 4.000 /min<br />

Zaagsnelheid 44 m/s<br />

Max. zaagbreedte<br />

- met parallelgeleider 180 mm<br />

Zaagblad Ø 210 x 30 mm<br />

Kantelbereik zaagblad -1,5 - 46,5 °<br />

Opgenomen vermogen 1,7 kW<br />

Afgegeven vermogen 1 kW<br />

Gewicht 21 kg<br />

Veelzijdig in gebruik door omvangrijk toebehorenprogramma<br />

Voor mobiel gebruik<br />

Traploos in hoogte verstelbaar zaagblad<br />

Zaagblad kantelbaar van -1,5°-46,5°; voor verdekte zaagsneden<br />

geschikt<br />

Afsluitbare schakelaar beschermt tegen gebruik door<br />

onbevoegden<br />

Grote, geanodiseerde tafels van geëxtrudeerde<br />

aluminiumprofielen<br />

Houtstof getest volgens TRGS 553 door FPH<br />

Omvangrijk toebehorenprogramma<br />

Voor éénfase wisselstroom<br />

StandaaRdUitVoeRinG PK 200<br />

art. nr. 0102001001<br />

Hardmetalen zaagblad met wisseltand (30 tanden) •<br />

Parallelgeleider •<br />

Haakse geleider •<br />

Zaagselafzuigaansluitingen •<br />

Duwstok •<br />

PReciSieciRKelZaGen<br />

| 201<br />

metaalbeWeRKinG accU-machineS<br />

boRen en<br />

SchRoeVen<br />

hoUtbeWeRKinG /<br />

ZaGen<br />

SPeciale machineS<br />

en tUin<br />

PeRSlUchttechnieK PomPtechnieK halFStationaiRe<br />

hoUtbeWeRKinG

PReciSieciRKelZaGen<br />

202 |<br />

Precisiecirkelzaag<br />

PK 255 - 2,5 Wn<br />

Precisiecirkelzaag<br />

PK 255 - 3,4 dn<br />

Afmetingen l x b x h 1.380 x 780 x 1.000 mm 1.380 x 780 x 1.000 mm<br />

Tafelgrootte 790 x 660 mm 790 x 660 mm<br />

Zaaghoogte 0 - 80 mm 0 - 80 mm<br />

Max. zaaghoogte 90/45° 80 mm/53 mm 80 mm/53 mm<br />

Toerental bij belasting 3.800 /min 3.800 /min<br />

Zaagsnelheid 50 m/s 50 m/s<br />

Max. zaagbreedte<br />

- met parallelgeleider 300 mm 300 mm<br />

Zaagblad Ø 250 x 30 mm Ø 250 x 30 mm<br />

Kantelbereik zaagblad 0 - 45 ° 0 - 45 °<br />

Opgenomen vermogen 2,5 kW 3,4 kW<br />

Afgegeven vermogen 1,9 kW 2,5 kW<br />

Afzuigaansluitingen 100 mm 100 mm<br />

Gewicht 71 kg 71 kg<br />

GemeenSchaPPeliJKe KenmeRKen<br />

Veelzijdig in gebruik door omvangrijk toebehorenprogramma<br />

Voor mobiel gebruik<br />

Krachtige, universele motor<br />

Korte tafelverlenging en onderstel bij de levering inbegrepen<br />

Traploos in hoogte verstelbaar zaagblad<br />

Schuinverstelling van het zaagblad traploos instelbaar<br />

Afsluitbare schakelaar beschermt tegen gebruik door<br />

onbevoegden<br />

Grote, geanodiseerde tafels van geëxtrudeerde<br />

aluminiumprofielen<br />

Houtstof getest volgens TRGS 553 door FPH<br />

Omvangrijk toebehorenprogramma<br />

PK 255 - 2,5 Wn<br />

Voor éénfase wisselstroom<br />

PK 255 - 3,4 dn<br />

Voor draaistroom<br />

StandaaRdUitVoeRinG PK 255 - 2,5 Wn PK 255 - 3,4 dn<br />

art. nr. 0102582209 0102582802<br />

Hardmetalen zaagblad met wisseltand<br />

(34 tanden)<br />

• •<br />

Onderstel • •<br />

Parallelgeleider • •<br />

Haakse geleider • •<br />

Tafelverlenging • •<br />

Zaagselafzuigaansluitingen • •<br />

Duwstok • •

Systeemcirkelzaag<br />

PK 255 - 2,5 Wn<br />

Systeemcirkelzaag<br />

PK 255 - 3,4 dn<br />

Afmetingen l x b x h 1.560 x 1.400 x 1.000 mm 1.560 x 1.400 x 1.000 mm<br />

Tafelgrootte 790 x 660 mm 790 x 660 mm<br />

Zaaghoogte 0 - 80 mm 0 - 80 mm<br />

Max. zaaghoogte 90/45° 80 mm/53 mm 80 mm/53 mm<br />

Toerental bij belasting 3.800 /min 3.800 /min<br />

Zaagsnelheid 50 m/s 50 m/s<br />

Max. zaagbreedte<br />

- met parallelgeleider 300 mm 300 mm<br />

Zaagblad Ø 250 x 30 mm Ø 250 x 30 mm<br />

Kantelbereik zaagblad 0 - 45 ° 0 - 45 °<br />

Opgenomen vermogen 2,5 kW 3,4 kW<br />

Afgegeven vermogen 1,9 kW 2,5 kW<br />

Afzuigaansluitingen 100 mm 100 mm<br />

Gewicht 74 kg 74 kg<br />

GemeenSchaPPeliJKe KenmeRKen<br />

Veelzijdig in gebruik door omvangrijk toebehorenprogramma<br />

Voor mobiel gebruik<br />

Krachtige, universele motor<br />

Korte tafelverlenging en onderstel bij de levering inbegrepen<br />

Traploos in hoogte verstelbaar zaagblad<br />

Schuinverstelling van het zaagblad traploos instelbaar<br />

Afsluitbare schakelaar beschermt tegen gebruik door<br />

onbevoegden<br />

Grote, geanodiseerde tafels van geëxtrudeerde<br />

aluminiumprofielen<br />

Houtstof getest volgens TRGS 553 door FPH<br />

Omvangrijk toebehorenprogramma<br />

PK 255 - 2,5 Wn<br />

Voor éénfase wisselstroom<br />

PK 255 - 3,4 dn<br />

Voor draaistroom<br />

PReciSieciRKelZaGen<br />

StandaaRdUitVoeRinG PK 255 - 2,5 Wn PK 255 - 3,4 dn<br />

art. nr. 0192552508 0192553407<br />

Hardmetalen zaagblad met wisseltand (34 tanden) • •<br />

Onderstel • •<br />

Basismontagesysteem (zaagbreedte tot 700 mm) • •<br />

Aanvoerslede van basismontagesysteem • •<br />

Aanvoerslede met steunvoet • •<br />

Parallelgeleider • •<br />

Haakse geleider • •<br />

Tafelverlenging • •<br />

Zaagselafzuigaansluitingen • •<br />

Duwstok • •<br />

| 203<br />

metaalbeWeRKinG accU-machineS<br />

boRen en<br />

SchRoeVen<br />

hoUtbeWeRKinG /<br />

ZaGen<br />

SPeciale machineS<br />

en tUin<br />

PeRSlUchttechnieK PomPtechnieK halFStationaiRe<br />

hoUtbeWeRKinG

PReciSieciRKelZaGen<br />

SPeciale toebehoRen<br />

onderstel<br />

Wielenset<br />

afkortgeleider<br />

204 |<br />

onderstel<br />

Voor optimale en stabiele<br />

werkhoogte<br />

Makkelijk te transporteren<br />

Op- en inklapbaar<br />

Geschikt voor: UK 220,<br />

PK 200<br />

Wielenset<br />

Voor makkelijk transport<br />

Geschikt voor: PK 255,<br />

BKH 450, BKS 400, BKS 450<br />

haakse geleider PK / baS<br />

Voor precieze dwars-<br />

en hoeksneden<br />

Met zaagtafelblad van<br />

aluminium<br />

Traploos aan beide zijden<br />

verstelbaar van 90°-45°<br />

PK 300: rechts en links van<br />

het zaagblad inzetbaar<br />

Geschikt voor: PK 300,<br />

PK 255, BAS 315 / 316,<br />

BAS 316 G, BAS 500,<br />

BAS 505 G, BAS 600,<br />

PK 250 tot 1993<br />

haakse geleider PK / baS<br />

Voor precieze dwars-<br />

en hoeksneden<br />

Traploos aan beide zijden<br />

verstelbaar van 90°-45°<br />

Geschikt voor: PK 200,<br />

BAS 250<br />

art. nr.<br />

0910017047<br />

art. nr.<br />

0910003313<br />

art. nr.<br />

0910008048<br />

0910059963<br />

Spaanafzuiginrichting<br />

Spaanafzuigvoorziening UK/PK<br />

Voor een schone<br />

werkomgeving en vrij zicht<br />

op het te zagen werkstuk<br />

Voor de aansluiting aan een<br />

afzuigapparaat<br />

Met dit toebehoren is de<br />

machine stofgetest<br />

Afzuigstuk-Ø: 100 mm<br />

Geschikt voor: UK 220, PK 200<br />

Spaanafzuigvoorziening PK<br />

Voor een schone<br />

werkomgeving en vrij zicht<br />

op het te zagen werkstuk<br />

Voor de aansluiting aan een<br />

afzuigapparaat<br />

Met dit toebehoren is de<br />

machine stofgetest<br />

Afzuigstuk-Ø: 100 mm<br />

geschikt voor: PK 250 tot 1993,<br />

PK 255<br />

basisdragersysteem voor precisiecirkelzagen<br />

basisdragersysteem PK / UK<br />

Voor de montage<br />

van aanvoersleden,<br />

tafelverlenging en<br />

tafelverbreding vereist<br />

Bevestiging / vergrendeling<br />

aan de voor- en achterkant<br />

van de machinebehuizing<br />

Lengte: 1180 mm<br />

Geschikt voor: PK 200, UK 220<br />

basisdragersysteem PK 255<br />

Voor de montage<br />

van aanvoersleden,<br />

lange tafelverlenging,<br />

tafelverbreding vereist<br />

Bevestiging / vergrendeling<br />

aan de voor- en achterkant<br />

van de machinebehuizing<br />

Lengte: 1180 mm<br />

Geschikt voor: PK 255<br />

art. nr.<br />

0910017608<br />

0910014374<br />

art. nr.<br />

0910018450<br />

0910052411

aanvoerslede PK/UK<br />

Maakt exacte sneden<br />

mogelijk, ook bij grotere<br />

werkstukken<br />

Montage links of rechts aan<br />

het basisdragersysteem<br />

Afstand tot het zaagblad<br />

individueel instelbaar<br />

Excenterklemming -<br />

makkelijk te monteren en<br />

weer te demonteren<br />

Verstekgeleider, lengte<br />

700 mm aan beide kanten<br />

47° zwenkbaar<br />

Geschikt voor: PK 200, UK 220<br />

Max. zaagbreedte 90°/45°:<br />

660 mm/910 mm<br />

Tafelgrootte: 540 x 240 mm<br />

Totale lengte : 1.180 mm<br />

aanvoerslede PK<br />

Maakt exacte sneden<br />

mogelijk, ook bij grotere<br />

werkstukken<br />

Montage links/ rechts aan<br />

basisdragersysteem<br />

Afstand tot het zaagblad<br />

individueel instelbaar<br />

Excenterklemming -<br />

makkelijk te monteren en<br />

weer te demonteren<br />

Verstekgeleider, lengte van<br />

700 mm, aan beide kanten<br />

47° zwenkbaar<br />

geschikt voor: PK 255<br />

Max. zaagbreedte 90°/45°:<br />

900 mm/1.140 mm<br />

Tafelgrootte: 540 x 240 mm<br />

Totale lengte : 1.550 mm<br />

tafelverbreding PK / UK<br />

De tafelverbreding vergroot<br />

het oplegvlak, ideaal bij het<br />

op maat zagen van platen<br />

Maakt zaagsneden bij de<br />

langsgeleider tot 700 mm<br />

breedte mogelijk<br />

Bij het gebruik van de<br />

basisdragerverlenging zijn<br />

sneden bij de langsgeleider<br />

tot een breedte van 1400 mm<br />

mogelijk<br />

Montage links of rechts aan<br />

het basisdragersysteem<br />

Geschikt voor: UK 220, PK 200<br />

Lengte: 585 mm<br />

Breedte: 200 mm<br />

art. nr.<br />

0910018434<br />

0910052420<br />

0910018442<br />

PReciSieciRKelZaGen<br />

tafelverbreding PK / PKF<br />

De tafelverbreding vergroot<br />

het oplegvlak, ideaal bij het<br />

op maat zagen van platen<br />

Maakt zaagsneden bij de<br />

langsgeleider tot 700 mm<br />

breedte mogelijk<br />

Bij het gebruik van de<br />

basisdragerverlenging zijn<br />

sneden bij de langsgeleider<br />

tot een breedte van 1400 mm<br />

mogelijk<br />

Montage links of rechts aan<br />

het basisdragersysteem<br />

Geschikt voor: PK 255 tot 2008,<br />

PKF 255, PKF 255 V8<br />

Lengte: 775 mm<br />

Breedte: 200 mm<br />

tafelverbreding PK / PKF Plus<br />

De tafelverbreding vergroot<br />

het oplegvlak, ideaal bij het<br />

op maat zagen van platen<br />

Maakt zaagsneden bij de<br />

langsgeleider tot 700 mm<br />

breedte mogelijk<br />

Bij het gebruik van de<br />

basisdragerverlenging zijn<br />

sneden bij de langsgeleider<br />

tot een breedte van 1400 mm<br />

mogelijk<br />

Montage links of rechts aan<br />

het basisdragersysteem<br />

Geschikt voor: PK 255 vanaf<br />

2008, PKF 255, PKF 255 V8<br />

Lengte: 835 mm<br />

Breedte: 200 mm<br />

ciRKelZaaGbladen<br />

art. nr.<br />

Vindt U in de metabotoebehoRencataloGUS<br />

0910040480<br />

0910064517<br />

| 205<br />

metaalbeWeRKinG accU-machineS<br />

boRen en<br />

SchRoeVen<br />

hoUtbeWeRKinG /<br />

ZaGen<br />

SPeciale machineS<br />

en tUin<br />

PeRSlUchttechnieK PomPtechnieK halFStationaiRe<br />

hoUtbeWeRKinG

taFelciRKelZaGen<br />

UniVeRSeel, Stabiel, met toP PRiJS/PReStatie<br />

Universele tafelcirkelzagen voor het krachtig, precies<br />

zagen van kanthout, planken, platen en houtachtige<br />

materialen zijn in de werkplaats en op de bouwplaats<br />

Vakkundig voorgemonteerd<br />

Snel gebruiksgereed voor het zagen<br />

van kanthout, planken en platen.<br />

Sterke 2,0 kW motor<br />

Betrouwbare<br />

inductiemotor voor<br />

universeel gebruik.<br />

Wielenset met handgrepen<br />

Makkelijk verplaatsen<br />

van de machine.<br />

altijd mobiel<br />

Standaard wielenset met<br />

twee handgrepen voor<br />

mobiel gebruik.<br />

206 |<br />

hoge capaciteit<br />

De doordachte constructie maakt een<br />

max. zaaghoogte van 85 mm resp. 60 mm<br />

mogelijk bij 45° schuininstelling van het<br />

zaagblad.<br />

onmisbaar. Doordachte details zoals bv. de traploze<br />

hoogte-instelling van het zaagblad en het geïntegreerde<br />

gestel zorgen voor een gebruiksvriendelijke bediening.<br />

bijv. tKhS 315 c<br />

duwstok<br />

De standaard duwstok<br />

is op ieder willekeurig<br />

moment bij de hand<br />

op de machine –<br />

voor uw veiligheid.<br />

hoogteverstelling<br />

tot max. 85 mm<br />

Lichtlopende handkruk<br />

voor een traploze<br />

hoogteverstelling van<br />

het zaagblad van<br />

0–85 mm.<br />

Veelzijdig zagen<br />

De recent ontwikkelde universele<br />

aanslag kan worden gebruikt als parallel-<br />

en dwarsgeleider en aanvoerslede.<br />

Hoekinstellingen van -60° tot +60° zijn<br />

mogelijk.

tafelcirkelzaag tS 250<br />

Afmetingen l x b x h 760 x 760 x 490 mm<br />

Tafelgrootte 645 x 755 / 985 mm<br />

Zaaghoogte 0 - 77 mm<br />

Max. zaaghoogte 90/45° 77 mm/52 mm<br />

Toerental bij belasting 2.600 /min<br />

Zaagsnelheid 34 m/s<br />

Zaagblad Ø 250 x 30 mm<br />

Opgenomen vermogen 2 kW<br />

Afgegeven vermogen 1,2 kW<br />

Gewicht 32 kg<br />

Precieze tafelcirkelzaag in professionele uitrusting - snel<br />

opgebouwd voor elk gebruik<br />

Veelzijdig in gebruik door omvangrijk toebehorenprogramma<br />

Voor mobiel gebruik<br />

Krachtige, universele motor<br />

Softstart-technologie<br />

Haakse geleider met werkstukgeleider<br />

Traploos in hoogte verstelbaar zaagblad<br />

Schuinverstelling van het zaagblad traploos instelbaar<br />

Tafelverbreding is zijdelings geïntegreerd<br />

Voor éénfase wisselstroom<br />

StandaaRdUitVoeRinG tS 250<br />

art. nr. 0102502000<br />

Hardmetalen zaagblad met wisseltand (34 tanden) •<br />

Parallelgeleider •<br />

Haakse geleider •<br />

Tafelverbreding •<br />

Zaagbladdepot •<br />

Zaagselafzuigaansluitingen •<br />

Kabeloproller •<br />

Duwstok •<br />

taFelciRKelZaGen<br />

| 207<br />

metaalbeWeRKinG accU-machineS<br />

boRen en<br />

SchRoeVen<br />

hoUtbeWeRKinG /<br />

ZaGen<br />

SPeciale machineS<br />

en tUin<br />

PeRSlUchttechnieK PomPtechnieK halFStationaiRe<br />

hoUtbeWeRKinG

taFelciRKelZaGen<br />

208 |<br />

tafelcirkelzaag<br />

tKhS 315 c - 2,0 Wnb<br />

tafelcirkelzaag<br />

tKhS 315 c - 2,8 dnb<br />

Afmetingen l x b x h 1.650 x 650 x 1.000 mm 1.650 x 650 x 1.000 mm<br />

Tafelgrootte 800 x 550 mm 800 x 550 mm<br />

Zaaghoogte 0 - 85 mm 0 - 85 mm<br />

Max. zaaghoogte 90/45° 85 mm/60 mm 85 mm/60 mm<br />

Zaagsnelheid 50 m/s 50 m/s<br />

Zaagblad Ø 315 x 30 mm Ø 315 x 30 mm<br />

Opgenomen vermogen 2 kW 2,8 kW<br />

Afgegeven vermogen 1,5 kW 2,15 kW<br />

Gewicht 62 kg 64 kg<br />

GemeenSchaPPeliJKe KenmeRKen<br />

Universele tafelcirkelzaag in basisuitrusting met optimale<br />

prijs-/kwaliteitsverhouding<br />

Ideaal voor het zagen van kanthout, planken, platen en<br />

houtachtige materialen in de werkplaats en op de bouwplaats<br />

Aan de standaard spaanafzuiginrichting kan een<br />

afzuigapparaat of een nat-droog-zuiger worden aangesloten<br />

Universele geleider voor rechte zaagsneden, kan ook als<br />

aanvoerslede worden gebruikt<br />

Traploos in hoogte verstelbaar zaagblad<br />

Schuinverstelling van het zaagblad traploos instelbaar<br />

Robuuste, poedergecoate plaatstaalconstructie en verzinkte<br />

tafelplaat<br />

Onderstel en motor voorgemonteerd<br />

tKhS 315 c - 2,0 Wnb<br />

Voor éénfase wisselstroom<br />

tKhS 315 c - 2,8 dnb<br />

Voor draaistroom<br />

StandaaRdUitVoeRinG tKhS 315 c - 2,0 Wnb tKhS 315 c - 2,8 dnb<br />

art. nr. 0103152000 0103152100<br />

Hardmetalen zaagblad met wisseltand<br />

(24 tanden)<br />

• •<br />

Wielenset incl. handgrepen • •<br />

Universele geleider • •<br />

Tafelverlenging (550 x 800 mm) • •<br />

Spaanafzuiginrichting • •<br />

Zaagselafzuigaansluitingen • •<br />

Duwstok • •

tafelcirkelzaag<br />

tKhS 315 m - 3,1 Wnb<br />

tafelcirkelzaag<br />

tKhS 315 m - 4,2 dnb<br />

Afmetingen l x b x h 1.700 x 700 x 1.000 mm 1.700 x 700 x 1.000 mm<br />

Tafelgrootte 800 x 600 mm 800 x 600 mm<br />

Zaaghoogte 0 - 85 mm 0 - 85 mm<br />

Max. zaaghoogte 90/45° 85 mm/53 mm 85 mm/53 mm<br />

Zaagsnelheid 50 m/s 50 m/s<br />

Zaagblad Ø 315 x 30 mm Ø 315 x 30 mm<br />

Opgenomen vermogen 3,1 kW 4,2 kW<br />

Afgegeven vermogen 2,2 kW 3 kW<br />

Gewicht 75 kg 77 kg<br />

GemeenSchaPPeliJKe KenmeRKen<br />

Precieze tafelcirkelzaag in professionele uitrusting - snel<br />

opgebouwd voor elk gebruik<br />

Ideaal voor het zagen van kanthout, planken, platen en<br />

houtachtige materialen in de werkplaats en op de bouwplaats<br />

Aan de standaard spaanafzuiginrichting kan een<br />

afzuigapparaat of een nat-droog-zuiger worden aangesloten<br />

Krachtige, universele motor<br />

Stabiele parallelgeleider voor snel vastzetten<br />

Traploos in hoogte verstelbaar zaagblad<br />

Schuinverstelling van het zaagblad traploos instelbaar<br />

Robuuste, poedergecoate plaatstaalconstructie en verzinkte<br />

tafelplaat<br />

Inklapbare tafelverlenging<br />

Onderstel en motor voorgemonteerd<br />

tKhS 315 m - 3,1 Wnb<br />

Voor éénfase wisselstroom<br />

tKhS 315 m - 4,2 dnb<br />

Voor draaistroom<br />

StandaaRdUitVoeRinG tKhS 315 m - 3,1 Wnb tKhS 315 m - 4,2 dnb<br />

art. nr. 0103153100 0103153300<br />

Hardmetalen zaagblad met wisseltand<br />

(24 tanden)<br />

• •<br />

Wielenset incl. handgrepen • •<br />

Parallelgeleider • •<br />

Haakse geleider • •<br />

Tafelverlenging (600 x 800 mm) • •<br />

Spaanafzuiginrichting • •<br />

Zaagselafzuigaansluitingen • •<br />

Duwstok • •<br />

taFelciRKelZaGen<br />

| 209<br />

metaalbeWeRKinG accU-machineS<br />

boRen en<br />

SchRoeVen<br />

hoUtbeWeRKinG /<br />

ZaGen<br />

SPeciale machineS<br />

en tUin<br />

PeRSlUchttechnieK PomPtechnieK halFStationaiRe<br />

hoUtbeWeRKinG

taFelciRKelZaGen<br />

SPeciale toebehoRen<br />

onderstel<br />

aanvoerslede<br />

extra tafel<br />

* ZB-verpakt<br />

210 |<br />

machinestandaard tS 250<br />

Voor optimale en stabiele<br />

werkhoogte<br />

Op- en inklapbaar<br />

Geschikt voor: TS 250<br />

aanvoerslede tKhS<br />

Maakt exacte sneden<br />

mogelijk, ook bij grotere<br />

werkstukken<br />

Exacte, 6-voudig<br />

kogelgelagerde<br />

aanvoerslede<br />

Compleet met<br />

aanslagliniaal 90-45°<br />

zwenkbaar<br />

Past bij alle TKHS-modellen<br />

Geschikt voor: TKHS 315,<br />

TKHS 315 C, TKHS 315 M<br />

Max. zaagbreedte 90°/45°:<br />

640 mm/930 mm<br />

Totale lengte : 1.270 mm<br />

Opleggewicht: 24 kg<br />

extra tafel tKhS/bKS/bKh<br />

Voor het vergroten van het<br />

oplegvlak, ideaal bij het op<br />

maat zagen van platen<br />

Met snelspanelementen,<br />

schaal en inklapbare<br />

steunvoeten<br />

Maakt sneden bij de<br />

langsgeleider tot 1.240 mm<br />

breedte mogelijk<br />

In hoogte verstelbaar<br />

Zijdelings monteerbaar<br />

Geschikt voor: TKHS 315,<br />

TKHS 315 M, BKS 400 Plus,<br />

BKS 450 Plus, BKH 450 Plus<br />

Lengte: 1.000 mm<br />

Breedte: 660 mm<br />

art. nr.<br />

0910061135<br />

art. nr.<br />

0910058967<br />

art. nr.<br />

0910014030<br />

Spaanafzuiginrichting<br />

extra tafel tKhS 315c<br />

Voor het vergroten van het<br />

oplegvlak, ideaal bij het op<br />

maat zagen van platen<br />

Maakt sneden bij de<br />

langsgeleider tot 1.240 mm<br />

breedte mogelijk<br />

In hoogte verstelbaar<br />

Zijdelings monteerbaar<br />

geschikt voor: TKHS 315 C<br />

Lengte: 800 mm<br />

Breedte: 600 mm<br />

Spaanafzuiginrichting<br />

KGS/tS<br />

Voor een schone<br />

werkomgeving en vrij zicht<br />

op het te zagen werkstuk<br />

Voor het aansluiten op<br />

een afzuigapparaat of de<br />

<strong>Metabo</strong>-alleszuigers<br />

Afzuiging op twee plaatsen<br />

(afzuigaansluiting van de<br />

machine en afzuigstuk van<br />

de beschermkap)<br />

Bestaande uit zuigslang en<br />

2 aansluitstukken<br />

Afzuigstuk-Ø: 100 mm<br />

Geschikt voor: TS 250,<br />

KGS 305<br />

art. nr.<br />

0910058860<br />

art. nr.<br />

0910061127<br />

oVeRiGe toebehoRen VooR aFZUiGinStallatieS<br />

afzuigadapter<br />

afzuigadapter multi<br />

Voor KGS 255 / KGS 305 /<br />

TS 250<br />

Bij KGS 303 alleen met<br />

spaanafzuiginrichting art. nr.<br />

0910057561<br />

Geschikt voor: SPA 1000,<br />

SPA 1100, SPA 1101,<br />

SPA 1700 D, SPA 1701 W,<br />

SPA 1702 W, SPA 2000 D,<br />

SPA 2001 D, SPA 2001 W,<br />

SPA 2002 D, SPA 2002 W<br />

art. nr.<br />

0910058010*

ijv. bKh 450 Plus<br />

lange zaagtafel<br />

Inklapbare zaagtafel uit<br />

verzinkt staalplaat.<br />

Sterke 5,5 kW motor met<br />

overbelastingsbeveiliging<br />

zorgt bij veeleisende<br />

werkzaamheden voor<br />

voldoende<br />

vermogensreserve<br />

altijd stabiel<br />

Het stabiele onderstel is gepoedercoat,<br />

de stutbalken aan de zijkant zorgen voor<br />

optimale torsiestijfheid.<br />

Goed beschermd<br />

De beschermkap gaat<br />

zelfstandig open, slechts tot<br />

de hoogte van het werkstuk,<br />

en sluit ook weer zelfstandig.<br />

Snelle ombouw<br />

De kogelgelagerde aanvoerslede<br />

(toebehoren) helpt bij het zagen van grote<br />

werkstukken.<br />

boUWciRKelZaGen<br />

RobUUSt. UniVeRSeel. VooR PRoFeSSionalS in de boUW. boUWciRKelZaGen<br />

<strong>Metabo</strong>-bouwcirkelzagen zijn uitstekend geschikt voor constructie voldoen ze aan de hoge eisen van het zware<br />

zaagwerkzaamheden op bouwplaatsen. Het zagen van alledaagse leven op de bouwplaats – en natuurlijk ook<br />

kanthout, vloerbekisting, OSB-platen of balken is in een aan de nieuwe Europese veiligheidsnorm EN 1870-1.<br />

mum van tijd gedaan. Door hun robuuste en stabiele<br />

Veiligheidsuitrusting<br />

De beschermkap alsmede<br />

de hele machine voldoen<br />

aan de eisen van de nieuwe<br />

Europese veiligheidsnorm<br />

EN1870-1.<br />

Gebruiksvriendelijk<br />

door gepatenteerde<br />

hoogtesnelverstelling<br />

met één hand van<br />

het zaagblad<br />

Veilige bediening<br />

door schakelaar met geïntegreerde<br />

noodschakelaar en fasenwisselaar<br />

in de stekker<br />

altijd zuiver<br />

Het als toebehoren leverbare afzuigstuk<br />

zorgt voor zuivere werkomstandigheden<br />

binnen.<br />

| 211

oUWciRKelZaGen<br />

212 |<br />

bouwcirkelzaag<br />

bKS 400 Plus - 3,1 Wnb<br />

bouwcirkelzaag<br />

bKS 400 Plus - 4,2 dnb<br />

Afmetingen l x b x h 1.830 x 750 x 1.020 mm 1.830 x 750 x 1.020 mm<br />

Tafelgrootte 1.030 x 660 mm 1.030 x 660 mm<br />

Max. zaagbreedte<br />

- met parallelgeleider 300 mm 300 mm<br />

- met extra tafel 1.300 mm 1.300 mm<br />

Max. dwarszaagbreedte dwarssnede<br />

- met haakse geleider 260 mm 260 mm<br />

Zaaghoogte 127 mm 127 mm<br />

Toerental bij belasting 2.800 /min 2.750 /min<br />

Zaagsnelheid 58 m/s 58 m/s<br />

Zaagblad Ø 400 x 30 mm Ø 400 x 30 mm<br />

Opgenomen vermogen 3,1 kW (S6 40%) 4,2 kW (S6 40%)<br />

Afgegeven vermogen 2,35 kW (S6 40%) 3,25 kW (S6 40%)<br />

Gewicht 88 kg 88 kg<br />

GemeenSchaPPeliJKe KenmeRKen<br />

Robuuste machine voor de professional - universeel<br />

toepasbaar<br />

Alle <strong>Metabo</strong> bouwcirkelzagen voldoen aan de actuele<br />

europese veiligheidsnorm EN 1870-1<br />

Lichtlopende veiligheidskap voor optimale zaagbladafdekking<br />

Spatwaterbeschermd<br />

Zaagtafel van verzinkt staalplaat<br />

In tafelplaat geponste schaal voor de positionering van de<br />

parallelle aanslag<br />

Parallelle aanslag met snelle excenterklemming<br />

Duwstok klaar aan de parallelle aanslag<br />

Afzwenkbare haakse geleider met spiesnijlade<br />

Slijtvaste motorrem<br />

Motor-overlastbescherming<br />

Langs- en dwarsdrager aan de tafelplaat voor meer stijfheid<br />

Inklapbare tafelverlenging<br />

Zeer starre en corrosiebestendige constructie<br />

bKS 400 Plus - 3,1 Wnb<br />

Voor éénfase wisselstroom<br />

bKS 400 Plus - 4,2 dnb , bKS 400 Plus - 4,2 dnb<br />

Voor draaistroom<br />

StandaaRdUitVoeRinG bKS 400 Plus - 3,1 Wnb bKS 400 Plus - 4,2 dnb<br />

art. nr. 0104003000<br />

gemonteerd<br />

Hardmetalen zaagblad met vlak-trapeziumtand<br />

(28 tanden)<br />

0194003000<br />

ongemonteerd<br />

0104004000<br />

gemonteerd<br />

0194004000<br />

ongemonteerd<br />

• • • •<br />

Parallelgeleider • • • •<br />

Haakse geleider met spiesnijlade • • • •<br />

Tafelverlenging • • • •<br />

Beschermkap • • • •<br />

Hijshaak • • • •<br />

Faseomkering • •<br />

Duwstok • • • •

ouwcirkelzaag<br />

bKS 450 Plus - 5,5 dnb<br />

bouwcirkelzaag<br />

bKh 450 Plus - 5,5 dnb<br />

Afmetingen l x b x h 1.830 x 750 x 1.020 mm 1.830 x 750 x 1.020 mm<br />

Tafelgrootte 1.030 x 660 mm 1.030 x 660 mm<br />

Max. zaagbreedte<br />

- met parallelgeleider 300 mm 300 mm<br />

- met extra tafel 1.300 mm 1.300 mm<br />

Max. dwarszaagbreedte dwarssnede<br />

- met haakse geleider 260 mm 260 mm<br />

Zaaghoogte 141 mm 20 - 140 mm<br />

Toerental bij belasting 2.735 /min 2.750 /min<br />

Zaagsnelheid 64 m/s 66 m/s<br />

Zaagblad Ø 450 x 30 mm Ø 450 x 30 mm<br />

Opgenomen vermogen 5,5 kW (S6 40%) 5,5 kW (S6 40 %)<br />

Afgegeven vermogen 3,2 kW (S1 100%) 3,2 kW (S1 100 %)<br />

Gewicht 90 kg 102 kg<br />

GemeenSchaPPeliJKe KenmeRKen<br />

Robuuste machine voor de professional - universeel<br />

toepasbaar<br />

Alle <strong>Metabo</strong> bouwcirkelzagen voldoen aan de actuele<br />

europese veiligheidsnorm EN 1870-1<br />

Lichtlopende veiligheidskap voor optimale zaagbladafdekking<br />

Spatwaterbeschermd<br />

Zaagtafel van verzinkt staalplaat<br />

In tafelplaat geponste schaal voor de positionering van de<br />

parallelle aanslag<br />

Parallelle aanslag met snelle excenterklemming<br />

Duwstok klaar aan de parallelle aanslag<br />

Afzwenkbare haakse geleider met spiesnijlade<br />

Motor geschikt voor permanent gebruik (afgegeven vermogen<br />

bij gebruiksmodus S1 100%)<br />

Slijtvaste motorrem<br />

Motor-overlastbescherming<br />

Langs- en dwarsdrager aan de tafelplaat voor meer stijfheid<br />

Inklapbare tafelverlenging<br />

Zeer starre en corrosiebestendige constructie<br />

Voor draaistroom<br />

bKh 450 Plus - 5,5 dnb<br />

Gepatenteerde éénhendel-hoogteverstelling voor een betere<br />

aanpassing aan het te zagen materiaal en dus voor zeer<br />

zuivere zaagsneden en verhoogde veiligheid<br />

StandaaRdUitVoeRinG bKS 450 Plus - 5,5 dnb bKh 450 Plus - 5,5 dnb<br />

art. nr. 0104605000<br />

gemonteerd<br />

Hardmetalen zaagblad met vlak-trapeziumtand<br />

(32 tanden)<br />

0194605000<br />

ongemonteerd<br />

0104705000<br />

gemonteerd<br />

• • •<br />

Parallelgeleider • • •<br />

Haakse geleider met spiesnijlade • • •<br />

Tafelverlenging • • •<br />

Beschermkap • • •<br />

Hijshaak • • •<br />

Faseomkering • • •<br />

Duwstok • • •<br />

boUWciRKelZaGen<br />

| 213<br />

metaalbeWeRKinG accU-machineS<br />

boRen en<br />

SchRoeVen<br />

hoUtbeWeRKinG /<br />

ZaGen<br />

SPeciale machineS<br />

en tUin<br />

PeRSlUchttechnieK PomPtechnieK halFStationaiRe<br />

hoUtbeWeRKinG

oUWciRKelZaGen<br />

SPeciale toebehoRen<br />

Wielenset<br />

extra tafel<br />

Spaanafzuigstukken<br />

214 |<br />

Wielenset<br />

Voor makkelijk transport<br />

Geschikt voor: PK 255,<br />

BKH 450, BKS 400,<br />

BKS 450<br />

extra tafel tKhS/bKS/bKh<br />

Voor het vergroten van het<br />

oplegvlak, ideaal bij het op<br />

maat zagen van platen<br />

Met snelspanelementen,<br />

schaal en inklapbare<br />

steunvoeten<br />

Maakt sneden bij de<br />

langsgeleider tot 1.240 mm<br />

breedte mogelijk<br />

In hoogte verstelbaar<br />

Zijdelings monteerbaar<br />

Geschikt voor: TKHS 315,<br />

TKHS 315 M, BKS 400 Plus,<br />

BKS 450 Plus, BKH 450 Plus<br />

Lengte: 1.000 mm<br />

Breedte: 660 mm<br />

Spaanafzuigstuk bKh<br />

Voor het aansluiten van de bouwcirkelzagen op een<br />

afzuigapparaat<br />

Afzuigstuk-Ø: 100 mm<br />

Geschikt voor: BKH 450, BKH 450 Plus<br />

Spaanafzuigstuk bKS<br />

Voor het aansluiten van de bouwcirkelzagen op een<br />

afzuigapparaat<br />

Afzuigstuk-Ø: 100 mm<br />

geschikt voor: BKS 400, BKS 400 Plus, BKS 450,<br />

BKS 450 Plus<br />

art. nr.<br />

0910003313<br />

art. nr.<br />

0910014030<br />

art. nr.<br />

0910006690<br />

0910008749<br />

ciRKelZaaGbladen<br />

Vindt U in de metabotoebehoRencataloGUS

ZondeR teRUGSlaG, ZondeR StoF. ZondeR PRoblemen.<br />

Bij <strong>Metabo</strong> vindt u de juiste schaafmachine voor uw veiligheidsschakelaar, de automatische werkstuktoevoer<br />

eisen. Met de <strong>Metabo</strong>-schaafmachines en de en bij de HC 260 C het gereedschapsloos ombouwen<br />

vandiktebank kunt u stofarm en zonder schadelijke<br />

trillingen werken. Andere technische snufjes zijn de<br />

van vlakschaafmachines tot vandiktebanken.<br />

bijv. vandiktebank dh 330<br />

Servicevriendelijk<br />

De koolborstels<br />

kunnen van buitenaf<br />

verwisseld worden.<br />

hoogwaardige<br />

schaafbeitels<br />

Twee HSS-schaafbeitels<br />

zorgen voor optimale<br />

schaafresultaten.<br />

lange vandiktetafel<br />

Grote tafellengte van 840 mm,<br />

ondersteunt de doorvoering<br />

van lange werkstukken.<br />

altijd mobiel<br />

Slechts 35 kg totaal gewicht – ideaal voor<br />

het mobiele gebruik<br />

extreem praktisch<br />

De zijdelingse dieptevergrendeling en de<br />

weergave van de spaanafname aan de<br />

voorkant ondersteunen de gebruiker<br />

tijdens het werken.<br />

VandiKtebanK<br />

Schaafwerkvergrendeling<br />

verhindert onbedoeld<br />

verstellen van de<br />

spaanafname-instelling<br />

en garandeert precieze<br />

werkresultaten<br />

Goed afleesbare schaal<br />

voor precieze spaandikteinstelling<br />

voor snel en<br />

exact schaven<br />

Krachtige aandrijving<br />

1.800 Watt universele motor<br />

voor aandrijving met grote<br />

doorvoerkracht en gelijkmatig<br />

schaafbeeld.<br />

maximale doorloop<br />

De DH 330 haalt een schaafbreedte van<br />

330 mm.<br />

| 215

VandiKtebanK<br />

216 |<br />

Vandiktebank dh 330<br />

Afmetingen l x b x h 579 x 857 x 574 mm<br />

Spaanafname<br />

- vandikteschaven 0 - 3 mm<br />

Materiaal<br />

- vandiktetafel Roestvast stalen laag met gegoten aluminium<br />

Vandiktetafel l x b 840 x 330 mm<br />

Doorlaathoogte/-breedte 152 mm/330 mm<br />

Toevoersnelheid 7 m/min<br />

Diameter van de beitelas 47 mm<br />

Aantal schaafbeitels 2<br />

Toerental van de beitelas 9.800 /min<br />

Opgenomen vermogen 1,8 kW<br />

Beveiliging T 16 A<br />

Gewicht 35 kg<br />

Ideaal voor mobiel gebruik door laag gewicht<br />

Zijdelingse dieptevergrendeling<br />

Grote tafellengte<br />

Krachtige universele motor voor aandrijving met grote<br />

doorvoerkracht en gelijkmatig schaafbeeld<br />

Precieze spaandikte-instelling voor snel en exact schaven<br />

Grote aan- en afvoertafels ondersteunen de doorvoer van<br />

lange materialen; voor optimale schaafresultaten.<br />

Schaafwerkvergrendeling verhindert onbedoeld verstellen<br />

van de spaanafname-instelling en garandeert precieze<br />

werkresultaten<br />

Voor éénfase wisselstroom<br />

StandaaRdUitVoeRinG dh 330<br />

art. nr. 0200033000<br />

2 ingebouwde omkeerbare HSS-schaafbeitels •<br />

Duwstok •<br />

Afzuigstuk •

Vlak- en vandiktebank<br />

hc 260 c - 2,2 Wnb<br />

Vlak- en vandiktebank<br />

hc 260 c - 2,8 dnb<br />

Afmetingen l x b x h 1.110 x 620 x 960 mm 1.110 x 620 x 960 mm<br />

Vlaktafel l x b 1.040 x 260 mm 1.090 x 260 mm<br />

Spaanafname<br />

- Vlakken 0 - 3 mm 0 - 3 mm<br />

- vandikteschaven 0 - 3 mm 0 - 3 mm<br />

Materiaal<br />

- Vlakplaten Gegoten aluminium Gegoten aluminium<br />

- vandiktetafel Grijs gietijzer Grijs gietijzer<br />

Vandiktetafel l x b 400 x 260 mm 400 x 260 mm<br />

Doorlaathoogte/-breedte 160 mm/260 mm 160 mm/260 mm<br />

Toevoersnelheid 5 m/min 5 m/min<br />

Diameter van de beitelas 63 mm 63 mm<br />

Aantal schaafbeitels 2 2<br />

Toerental van de beitelas 6.500 /min 6.500 /min<br />

Opgenomen vermogen 2,2 kW 2,8 kW<br />

Afgegeven vermogen 1,6 kW 2 kW<br />

Gewicht 71 kg 71 kg<br />

GemeenSchaPPeliJKe KenmeRKen<br />

Voor het effenen, precies vlakken van ruw hout<br />

Stabiel doorvoerdrijfwerk<br />

Vandiktetafel van massief slijtvast grijs gietijzer<br />

Makkelijk instellen van de hoogte met handkruk<br />

Vlaktafel van aluminium persgietwerk<br />

Schaafbeitels aan twee zijden geslepen<br />

Geleider kantelbaar van 90°-45°<br />

Houtstof getest volgens TRGS 553 door FPH<br />

Omvangrijk toebehorenprogramma<br />

hc 260 c - 2,2 Wnb<br />

Voor éénfase wisselstroom<br />

hc 260 c - 2,8 dnb<br />

Voor draaistroom<br />

VlaK- en VandiKtebanKen<br />

StandaaRdUitVoeRinG hc 260 c - 2,2 Wnb hc 260 c - 2,8 dnb<br />

art. nr. 0114026000 0114026100<br />

Ingebouwde, omkeerbare wegwerpschaafbeitels • •<br />

Korte, kantelbare geleider • •<br />

Zaagselafvoerkap • •<br />

Duwstok • •<br />

Afzuigstuk • •<br />

| 217<br />

metaalbeWeRKinG accU-machineS<br />

boRen en<br />

SchRoeVen<br />

hoUtbeWeRKinG /<br />

ZaGen<br />

SPeciale machineS<br />

en tUin<br />

PeRSlUchttechnieK PomPtechnieK halFStationaiRe<br />

hoUtbeWeRKinG

VlaK- en VandiKtebanKen<br />

SPeciale toebehoRen<br />

onderstel<br />

oVeRiGe toebehoRen<br />

Wielenset<br />

218 |<br />

Universeel onderstel<br />

Voor optimale en stabiele<br />

werkhoogte<br />

Ook op ongelijke<br />

oppervlakken te gebruiken<br />

Inklapbaar en in hoogte<br />

verstelbaar<br />

Geschikt voor: KS 254 Plus,<br />

KS 305 Plus, KGS 216 Plus,<br />

KGS 254 Plus / KGS 254 I<br />

Plus, KGS 315 Plus, KGT 300,<br />

KGS 255, KGS 301, KGS 303,<br />

KGS 305, KGS 331, DH 330<br />

Wielenset<br />

Voor makkelijk transport<br />

geschikt voor: HC 260 C,<br />

HC 260 M<br />

SchaaFbeitelS Vindt<br />

art. nr.<br />

0910057529<br />

art. nr.<br />

0911003783<br />

U in de metabotoebehoRencataloGUS

PReciSie aan de loPende band.<br />

Een lintzaag van <strong>Metabo</strong> biedt u topprestatie-kenmerken,<br />

waar anderen moeilijk aan kunnen tippen. Al onze<br />

lintzagen zijn met precisie-drie-rolgeleidingen uitgerust,<br />

beschikken over stabiele en trillingsarme tafels van grijs<br />

gietijzer en hoogwaardige parallelgeleiders, waardoor<br />

bijv. baS 317 Precision<br />

Veiligheids-schakelaar<br />

Onmiddellijke uitschakeling,<br />

zodra er een deur geopend wordt.<br />

Professionele parallelgeleider<br />

met excenterklemming en exacte<br />

afleesschaal met geïntegreerde loep.<br />

Aan beide zijden van het zaagblad<br />

te gebruiken.<br />

„Houtstof getest“ volgens<br />

TRGS 553 door FPH<br />

Uiterst precies werken<br />

met het allerhoogste bedieningscomfort.<br />

Zeer goede zaagresultaten zijn geen toeval.<br />

door het omleggen van de V-riem<br />

In de onderste wieltrommel kunnen vooraf,<br />

voor de ideale aanpassing aan het te zagen<br />

materiaal, twee verschillende snelheden<br />

worden ingesteld.<br />

lintZaGen<br />

elk werk zuiver en precies lukt. Veiligheidsschakelaars,<br />

zaaglint-klemindicaties en snelontgrendelingshefboom<br />

zorgen niet alleen voor meer veiligheid, maar bieden<br />

daarnaast ook nog meer gemak bij het werken.<br />

Snelklemhefboom<br />

Eenvoudige instelling van de<br />

bladspanning met handwiel.<br />

Indicatie voor snel aflezen van<br />

de bladspanning.<br />

Precisiedrierolgeleiding<br />

voor optimale geleiding en hoge<br />

standtijd van het zaaglint<br />

torsievrije zaagtafel van grijs gietijzer<br />

voor meer precisie en tegelijkertijd<br />

minder trillingen. Comfortabele<br />

hoekverstelling van –2° tot 45° met<br />

behulp van softgreep en gepatenteerde<br />

tandkransgeleiding.<br />

hoge stabiliteit<br />

De combinatie van torsievrije tafel van grijs<br />

gietijzer en professionele lintgeleiding<br />

maken het voor de professional mogelijk<br />

optimale zaagresultaten in hout, kunststof<br />

of non-ferrometalen te bereiken.<br />

| 219

lintZaGen<br />

220 |<br />

lintzaag baS 260 Swift<br />

Afmetingen l x b x h 525 x 425 x 840 mm<br />

Oplegvlak 340 x 335 mm<br />

Werkhoogte zonder onderstel 374 mm<br />

Kantelbereik zaagtafel 0 - 45 °<br />

Zaaghoogte 100 mm<br />

Doorlaatbreedte 245 mm<br />

Zaagsnelheid 690 m/min<br />

Zaaglintlengte 1.712 mm<br />

Zaaglintbreedte 6,4 - 12,7 mm<br />

Opgenomen vermogen 0,35 kW<br />

Afgegeven vermogen 0,26 kW<br />

Gewicht 32,5 kg<br />

Gereedschapsloos openen van de deuren, bescherming door<br />

veiligheidsschakelaar<br />

Lichte zaaglintbescherming, vergrendling via handwiel<br />

Precisie-drierolgeleiding met HSS-rollen en contramoeren van<br />

messing, gereedschapsloos instelbaar<br />

Parallelgeleider met lang profiel, vooraan vastgeklemd. Aan<br />

beide zijden van het zaaglint te gebruiken, met geïntegreerde<br />

loep<br />

Haakse geleider met softgreep en verbeterde T-groef-geleiding<br />

voor optimale bediening bij het werken<br />

Zagen van cirkels met hulpstuk (toebehoren)<br />

Hoge zaaghoogte met zaaghoogte-indicatie<br />

Stabiele constructie door plaatstaalconstructie<br />

Grote, kantelbare zaagtafel van grijs gietijzer<br />

Eenvoudige en comfortabele tafelbevestiging d.m.v. grote<br />

vleugelschroef<br />

Afzuigadapter voor alle gangbare diameters van <strong>Metabo</strong><br />

afzuigslangen<br />

Steunvoet voor optimale stabiliteit<br />

Omvangrijk toebehorenprogramma<br />

Voor éénfase wisselstroom<br />

StandaaRdUitVoeRinG baS 260 Swift<br />

art. nr. 0090025100<br />

A6 Universeel zaaglint •<br />

Steunvoet •<br />

Parallelgeleider •<br />

Haakse geleider •<br />

Precisie-drie-rolgeleiding •<br />

Afzuigadapter (geschikt voor Ø 44, 58, 100 mm) •

lintzaag baS 317 Precision Wnb lintzaag baS 317 Precision dnb<br />

Afmetingen l x b x h 665 x 795 x 1.600 mm 665 x 795 x 1.600 mm<br />

Oplegvlak 548 x 400 mm 548 x 400 mm<br />

Werkhoogte zonder onderstel 510 mm 510 mm<br />

Werkhoogte met onderstel 985 mm 985 mm<br />

Kantelbereik zaagtafel -2 - 45 ° -2 - 45 °<br />

Zaaghoogte 165 mm 165 mm<br />

Doorlaatbreedte 305 mm 305 mm<br />

Zaagsnelheid 370/800 m/min 370/800 m/min<br />

Zaaglintlengte 2.240 mm 2.240 mm<br />

Zaaglintbreedte 6 - 20 mm 6 - 20 mm<br />

Opgenomen vermogen 0,9 kW 0,9 kW<br />

Afgegeven vermogen 0,57 kW 0,64 kW<br />

Gewicht 70,5 kg 72 kg<br />

GemeenSchaPPeliJKe KenmeRKen<br />

Hoge precisie en capaciteit<br />

Twee werksnelheden voor verschillende toepassingen en<br />

materialen<br />

Snel-ontgrendelingshendel voor snel wisselen van zaaglint en<br />

eenvoudig ombouwen tot bandschuurmachine<br />

Gereedschapsloos openen van de deuren, bescherming door<br />

veiligheidsschakelaar<br />

Lichte zaaglintbescherming, vergrendling via handwiel<br />

Zaaglint-spanindicatie met schaal voor makkelijk aflezen van<br />

de daadwerkelijke zaaglintspanning<br />

Precisie-drierolgeleiding met HSS-rollen en contramoeren van<br />

messing, gereedschapsloos instelbaar<br />

Parallelgeleider met lang profiel, achteraan en vooraan<br />

vastgeklemd. Aan beide zijden van het zaaglint te gebruiken,<br />

met geïntegreerde loep<br />

Haakse geleider met softgreep en verbeterde T-groef-geleiding<br />

voor optimale bediening bij het werken<br />

Zagen van cirkels met hulpstuk (toebehoren)<br />

GS-stofgetest<br />

Hoge zaaghoogte met zaaghoogte-indicatie<br />

Stabiele constructie door plaatstaalconstructie<br />

Comfortabele en precieze hoekverstelling van de zaagtafel van<br />

-2° tot 45° via softgreep en gepatenteerde tandkransgeleiding<br />

Afzuigadapter voor alle gangbare diameters van <strong>Metabo</strong><br />

afzuigslangen<br />

Omvangrijk toebehorenprogramma<br />

baS 317 Precision dnb<br />

Voor draaistroom<br />

baS 317 Precision Wnb<br />

Voor éénfase wisselstroom<br />

StandaaRdUitVoeRinG baS 317 Precision Wnb baS 317 Precision dnb<br />

art. nr. 0090317000 0090317100<br />

A6 Universeel zaaglint • •<br />

Onderstel • •<br />

Parallelgeleider • •<br />

Haakse geleider • •<br />

Precisiedrierolgeleiding • •<br />

Afzuigadapter (geschikt voor Ø 44, 58, 100 mm) • •<br />

lintZaGen<br />

| 221<br />

metaalbeWeRKinG accU-machineS<br />

boRen en<br />

SchRoeVen<br />

hoUtbeWeRKinG /<br />

ZaGen<br />

SPeciale machineS<br />

en tUin<br />

PeRSlUchttechnieK PomPtechnieK halFStationaiRe<br />

hoUtbeWeRKinG

lintZaGen<br />

222 |<br />

lintzaag<br />

baS 505 G Wnb<br />

lintzaag<br />

baS 505 G dnb<br />

Afmetingen l x b x h 834 x 639 x 1.860 mm 834 x 639 x 1.860 mm<br />

Oplegvlak 536 x 640 mm 536 x 640 mm<br />

Werkhoogte zonder onderstel 925 mm 925 mm<br />

Kantelbereik zaagtafel 0 - 20 ° 0 - 20 °<br />

Zaaghoogte 280 mm 280 mm<br />

Doorlaatbreedte 440 mm 440 mm<br />

Zaagsnelheid 68/176/375/967 m/min 68/176/375/967 m/min<br />

Zaaglintlengte 3.380 mm 3.380 mm<br />

Zaaglintbreedte 6 - 25 mm 6 - 25 mm<br />

Opgenomen vermogen 1,5 kW 1,9 kW<br />

Afgegeven vermogen 1,1 kW 1,5 kW<br />

Gewicht 146 kg 146 kg<br />

GemeenSchaPPeliJKe KenmeRKen<br />

Hoge precisie en stabiliteit voor professionele toepassingen<br />

Vier werksnelheden voor verschillende toepassingen en<br />

materialen<br />

Gereedschapsloos openen van de deuren, bescherming door<br />

veiligheidsschakelaar<br />

Lichte zaaglintbescherming, vergrendling via handwiel<br />

Zaaglint-spanindicatie met schaal voor makkelijk aflezen van<br />

de daadwerkelijke zaaglintspanning<br />

Precisie-drierolgeleiding met HSS-rollen en contramoeren van<br />

messing, gereedschapsloos instelbaar<br />

Grote, gebalanceerde zaaglintwielen, met rubber bekleed<br />

Stabiele parallelgeleider<br />

Zagen van cirkels met hulpstuk (toebehoren)<br />

GS-stofgetest<br />

Hoge zaaghoogte met zaaghoogte-indicatie<br />

Stabiele constructie door plaatstaalconstructie<br />

Zaagtafel van grijs gietijzer conform veiligheidsnorm<br />

DIN EN 1807, traploos kantelbaar tot 20°<br />

Grote, kantelbare zaagtafel van grijs gietijzer<br />

Omvangrijk toebehorenprogramma<br />

baS 505 G dnb<br />

Voor draaistroom<br />

baS 505 G Wnb<br />

Voor éénfase wisselstroom<br />

StandaaRdUitVoeRinG baS 505 G Wnb baS 505 G dnb<br />

art. nr. 0090505000 0090505100<br />

A6 Universeel zaaglint • •<br />

Parallelgeleider • •<br />

Precisiedrierolgeleiding • •<br />

Afzuigstuk (Ø 100 mm) • •

SPeciale toebehoRen<br />

Wielenset<br />

Voor makkelijk transport<br />

haakse geleider<br />

* ZB-verpakt<br />

Wielenset<br />

geschikt voor:<br />

BAS 317 Precision<br />

Wielenset<br />

Bestaande uit: 2 wielen,<br />

bevestigingselementen en<br />

greepstang<br />

Geschikt voor: BAS 450,<br />

BAS 500, BAS 505 G<br />

haakse geleider PK / baS<br />

Voor precieze dwars- en<br />

hoeksneden<br />

Met zaagtafelblad van<br />

aluminium<br />

Traploos aan beide zijden<br />

verstelbaar van 90°-45°<br />

PK 300: rechts en links van het<br />

zaagblad inzetbaar<br />

Geschikt voor: PK 300, PK 255,<br />

BAS 315 / 316, BAS 316 G,<br />

BAS 500, BAS 505 G, BAS 600,<br />

PK 250 tot 1993<br />

art. nr.<br />

0910063570<br />

0909000505<br />

art. nr.<br />

0910008048<br />

Speciale toebehoren voor lintzagen<br />

cirkelzaaginrichting<br />

Voor het maken van<br />

cirkels of kegels<br />

(met schuin gezette tafel)<br />

Diameter van 120 tot 280 mm<br />

Zaaglint 6 mm voor het zagen<br />

van bochten vereist<br />

Geschikt voor: BAS 250,<br />

BAS 260 Swift, BAS 315 / 316,<br />

BAS 316 G, BAS 317 Precision,<br />

BAS 450, BAS 500,<br />

BAS 505 G, BAS 600<br />

bandschuurinrichting<br />

Voor het naschuren van<br />

vlakken en gebogen<br />

zaagsneden<br />

2 schuurbanden inbegrepen in<br />

de levering<br />

Geschikt voor: BAS 315 / 316,<br />

BAS 316 G, BAS 317 Precision<br />

bandschuurinrichting<br />

Voor het naschuren van<br />

vlakken en gebogen<br />

zaagsneden<br />

2 schuurbanden inbegrepen in<br />

de levering<br />

Geschikt voor: BAS 450,<br />

BAS 500, BAS 505 G, BAS 600<br />

lintZaaGbladen<br />

Vindt U in de metabotoebehoRencataloGUS<br />

lintZaGen<br />

art. nr.<br />

0909031249*<br />

0909031230*<br />

0909031087*<br />

| 223<br />

metaalbeWeRKinG accU-machineS<br />

boRen en<br />

SchRoeVen<br />

hoUtbeWeRKinG /<br />

ZaGen<br />

SPeciale machineS<br />

en tUin<br />

PeRSlUchttechnieK PomPtechnieK halFStationaiRe<br />

hoUtbeWeRKinG

aFZUiGaPPaRaten<br />

ZUiVeRe lUcht – PeRFect WeRKen: aFZUiGaPPaRaten<br />

Dankzij de afzuigapparaten van <strong>Metabo</strong> kunt u zonder aan de reststof- en veiligheidsvereisten voor zakelijk<br />

schadelijke stoffen werken en heeft u vervolgens een gebruikte afzuigers en is daarmee vrijgegeven voor het<br />

schone werkplek. Het professionele afzuigsysteem industriële gebruik, zonder verdere maatregelen.<br />

SPA 2002 van <strong>Metabo</strong> voldoet met het GS-keurmerk H3<br />

bijv. SPa 2002 d<br />

Sterk zuigvermogen<br />

dankzij geoptimaliseerde<br />

verhouding tussen nominale<br />

volumestroom en bijbehorende<br />

onderdruk; via manometer<br />

controleerbaar.<br />

Goed beschermd<br />

Alle onderdelen zijn goed<br />

beschermd door de gepoedercoate<br />

plaatstalen behuizing.<br />

Gelijk inzetbaar<br />

Een 2,50 m lang afzuigslang behoort<br />

tot de standaarduitvoering.<br />

Praktische snelsluitingen<br />

om de spaanopvangzak snel<br />

te ledigen in het vulreservoir<br />

altijd mobiel<br />

Slechts 35 kg totaal gewicht – ideaal voor<br />

het mobiele gebruik. Zelfs het vulreservoir<br />

heeft een eigen wielenset.<br />

224 |<br />

Zeer praktisch<br />

De zijdelingse dieptevergrendeling en<br />

de weergave van de spaanafname aan<br />

de voorkant ondersteunen de gebruiker<br />

tijdens het werken. Via de kijkglazen<br />

kan het vulpeil van het vulreservoir<br />

gecontroleerd worden.<br />

Krachtige motor<br />

De SPA 2002 D heeft<br />

een motorvermogen<br />

van 1500 Watt.<br />

Geluiddempend<br />

De machine maakt met een<br />

volume van 75 dB(A) aangenaam<br />

werken mogelijk.<br />

Kantelveilig en verplaatsbaar<br />

Dankzij het hoogwaardige onderstel<br />

is het afzuigapparaat altijd mobiel.<br />

eenvoudig en effectief<br />

De handmatige filterreiniging is ook tijdens<br />

de werking mogelijk.

afzuigapparaat<br />

SPa 1101<br />

afzuigapparaat<br />

SPa 1702 W<br />

Afmetingen l x b x h 820 x 450 x 1.950 mm 882 x 562 x 1.671 mm<br />

Max. onderdruk 1.300 Pa 1.730 Pa<br />

Max. volumestroom 842 m³/h 1.010 m³/h<br />

Filteroppervlak 1,2 m² 1,1 m²<br />

Spaanzakvolume 60 l 90 l<br />

Netspanning 230 V 230 V<br />

Opgenomen vermogen 0,37 kW 0,75 kW<br />

Gewicht 25 kg 24 kg<br />

GemeenSchaPPeliJKe KenmeRKen<br />

Voor de aansluiting op alle houtbewerkingsmachines<br />

Gezonde lucht op de werkplek: zuivere lucht - perfect werk<br />

Hoge afzuigcapaciteit<br />

Mobiel gebruik, makkelijk aan te sluiten<br />

Verplaatsbaar, kantelveilig onderstel met ondersteunde<br />

spaanopvangzak<br />

Omvangrijk toebehorenprogramma<br />

Zuigslangaansluiting Ø 100 mm<br />

Voor éénfase wisselstroom<br />

SPa 1101<br />

Aerodynamisch gevormd ventilatorwiel van slagvast<br />

ABS-kunststof voor hoog luchtvermogen, laag werkgeluid en<br />

lange levensduur<br />

SPa 1702 W<br />

BIA-geteste stoffilter van de gebruikscategorie G<br />

StandaaRdUitVoeRinG SPa 1101 SPa 1702 W<br />

art. nr. 0130011004 0130170100<br />

Zuigslang 100 x 2500 mm • •<br />

aFZUiGaPPaRaten<br />

| 225<br />

metaalbeWeRKinG accU-machineS<br />

boRen en<br />

SchRoeVen<br />

hoUtbeWeRKinG /<br />

ZaGen<br />

SPeciale machineS<br />

en tUin<br />

PeRSlUchttechnieK PomPtechnieK halFStationaiRe<br />

hoUtbeWeRKinG

aFZUiGaPPaRaten<br />

226 |<br />

afzuigapparaat<br />

SPa 2002 W<br />

afzuigapparaat<br />

SPa 2002 d<br />

Afmetingen l x b x h 1.178 x 650 x 1.973 mm 1.178 x 650 x 1.973 mm<br />

Max. onderdruk 2.124 Pa 2.124 Pa<br />

Max. volumestroom 790 m³/h 790 m³/h<br />

Filteroppervlak 4,1 m² 4,1 m²<br />

Spaanzakvolume 135 l 135 l<br />

Netspanning 230 V 400 V<br />

Opgenomen vermogen 1,1 kW 1,5 kW<br />

Gewicht 114 kg 116 kg<br />

GemeenSchaPPeliJKe KenmeRKen<br />

Afzuigapparaat met laag reststofgehalte, gecertificeerd<br />

volgens het nieuwe voorschrift GS-HO-07<br />

Door GS-keurmerk H3 voldoet de installatie aan de reststof- en<br />

veiligheidseisen.<br />

Duurzame naleving van slechts 0,1 mg/m³ reststofgehalte voor<br />

gezonde lucht op de werkplek<br />

Vrijgegeven voor het industriële gebruik, zonder verdere<br />

maatregelen.<br />

Voor de aansluiting aan alle houtbewerkingsmachines<br />

Geoptimaliseerde verhouding tussen volumestroom en<br />

onderdruk voor verbeterd afzuigvermogen<br />

Effectieve voorafscheiding door middel van cycloontechnologie<br />

Manometer voor de controle van de minimale<br />

luchtvolumestroom<br />

Eenvoudige en effektieve filterreiniging<br />

Verplaatsbaar, kantelveilig onderstel met ondersteunde<br />

spaanopvangzak<br />

Makkelijk vervangen van de opvangzakken<br />

Spanhefboom voor snelle spaanzakwissel<br />

Kijkglas voor vulpeilcontrole van het vulreservoir<br />

Omvangrijk toebehorenprogramma<br />

SPa 2002 d<br />

Voor draaistroom<br />

SPa 2002 W<br />

Voor éénfase wisselstroom<br />

StandaaRdUitVoeRinG SPa 2002 W SPa 2002 d<br />

art. nr. 0130200100 0130200110<br />

Zuigslang 100 x 2500 mm • •

inschakelautomaten<br />

Automatische in- en uitschakeling van het afzuigapparaat, nadat<br />

de houtbewerkingsmachine in- of uitgeschakeld is<br />

Met vertraging, hierdoor wordt ook reststof afgezogen<br />

Filterpatronen<br />

inschakelautomaat alV 1<br />

2 wisselstroomstopcontacten (230 V)<br />

200 VA - 2300 VA<br />

IP 44<br />

340 g<br />

Netspanning : 220 - 240 V<br />

Netfrequentie: 50/60 Hz<br />

Maten: 158 x 116 x 60 mm<br />

geschikt voor: SPA 1000, SPA 1100,<br />

SPA 1701 W, SPA 2001 W, SPA 1101,<br />

SPA 1702 W, SPA 2002 W<br />

inschakelautomaat alV 10<br />

2 wisselstroomstopcontacten (230 V)<br />

2 draaistroomstopcontacten (400 V)<br />

Netaanluiting met faseomkering<br />

Netspanning: 220-240 V / 380-400 V<br />

4 aanschroefmogelijkheden M5 x 7,2 mm<br />

IP 44<br />

Netspanning: 230/400 V<br />

Netfrequentie: 50/60 Hz<br />

Bescherming: T 16 A<br />

Maten: 235 x 106 x 155 mm<br />

geschikt voor: SPA 1000, SPA 1700 D,<br />

SPA 2000 D, SPA 1100, SPA 1701 W,<br />

SPA 2001 W, SPA 2001 D, SPA 1101,<br />

SPA 1702 W, SPA 2002 W, SPA 2002 D<br />

Filterpatroon<br />

Filteroppervlak 5,2 m 2<br />

Ø 327 x 857 mm<br />

Geschikt voor: SPA 1000, SPA 1100, SPA 1101<br />

Houdt het fijnste stof tegen<br />

Filterpatroon<br />

Filteroppervlak 5,2 m 2<br />

Ø 327 x 857 mm<br />

Geschikt voor: SPA 1700 D, SPA 1701 W, SPA 1702 W<br />

Filterpatroon<br />

(als reserve)<br />

Geschikt voor: SPA 2000 D<br />

Filterpatroon<br />

Set zakfilters met gemonteerde filterplaat (als reserve)<br />

Geschikt voor: SPA 2001 W, SPA 2001 D, SPA 2002 W,<br />

SPA 2002 D<br />

art. nr.<br />

0913014626<br />

0913014634<br />

art. nr.<br />

0913005058<br />

0920016529<br />

0913013573<br />

0913059441<br />

Spaanopvangzakken<br />

Spaanopvangzak<br />

Geschikt voor: SPA 1000, SPA 1100, SPA 1101<br />

Verpakkingseenheid: 10<br />

Spaanopvangzak<br />

Geschikt voor: SPA 1700 D, SPA 1701 W, SPA 1702 W<br />

Verpakkingseenheid: 10<br />

Spaanopvangzak<br />

Geschikt voor: SPA 2000 D<br />

Verpakkingseenheid: 10<br />

Spaanopvangzak<br />

Geschikt voor: SPA 2001 W, SPA 2001 D, SPA 2002 D,<br />

SPA 2002 W<br />

Verpakkingseenheid: 10<br />

Zuigslangen<br />

lengte<br />

m<br />

diameter<br />

mm<br />

art. nr.<br />

0913007123<br />

0913017617<br />

0913013581<br />

0913059433<br />

art. nr.<br />

2,5 100 7854018544<br />

5 100 7854112915<br />

10 100 7854115035<br />

Slangverbindingssets<br />

aFZUiGaPPaRaten<br />

Voor verlenging van de standaardslang<br />

van de afzuigapparaten<br />

Incl. adapter en overgangsring<br />

halFStationaiRe<br />

art. nr.<br />

Slangverbindingsset<br />

0913010779<br />

Lengte: 2,5 m<br />

geschikt voor: SPA 1000, SPA 1100, SPA 1101,<br />

SPA 1700 D, SPA 1701 W, SPA 1702 W<br />

PomPtechnieK<br />

Slangverbindingsset<br />

0913013565<br />

Lengte: 2 m<br />

Moeilijk ontvlambaar met ingelaten aardingsdraad<br />

geschikt voor: SPA 2000 D, SPA 2001 W, SPA 2001 D,<br />

SPA 2002 D, SPA 2002 W<br />

* ZB-verpakt PeRSlUchttechnieK<br />

| 227<br />

metaalbeWeRKinG accU-machineS<br />

boRen en<br />

SchRoeVen<br />

hoUtbeWeRKinG /<br />

ZaGen<br />

SPeciale machineS<br />

en tUin<br />

hoUtbeWeRKinG

aFZUiGaPPaRaten<br />

afzuigadapter<br />

aftakking<br />

mondstuk<br />

overgangsring<br />

* ZB-verpakt<br />

228 |<br />

afzuigadapter multi<br />

Voor KGS 255 / KGS 305 / TS 250<br />

Bij KGS 303 alleen met<br />

spaanafzuiginrichting<br />

art. nr. 0910057561<br />

afzuigadapter<br />

Voor de aansluiting van<br />

nat-/droogzuigers op de<br />

houtbewerkingsmachines<br />

Incl. 2 sluitstoppen voor evt.<br />

aanwezige bypassopeningen in<br />

de afzuigaansluiting (Secanta)<br />

Universele adapter<br />

Als koppelstuk voor<br />

overgangsring of afzuigstuk<br />

DH 330<br />

Voor slangverbinding van het<br />

reinigingsmondstuk<br />

aftakking<br />

Voor het aansluiten<br />

van 2 slangen aan de<br />

spaanafzuiginrichting<br />

Reinigingsmondstuk<br />

Voor de vloer- en<br />

machinereiniging<br />

overgangsring<br />

Als koppeling voor de<br />

universele adapter en voor de<br />

aftakking<br />

Standaarduitrusting bij alle<br />

spaanafzuiginrichtingen<br />

art. nr.<br />

0910058010*<br />

0910031260*<br />

0913031288<br />

art. nr.<br />

0913031296<br />

art. nr.<br />

0913031270<br />

art. nr.<br />

0913031300*<br />

WelKe aanSlUitmoGeliJKheid VooR WelKe<br />

hoUtbeWeRKinGSmachine ?<br />

Zuigslangen<br />

Zuigslangen Ø 100 mm<br />

7854018544 7854112915 7854115035<br />

2,5 m 5 m 10 m<br />

adapter en aansluitingen met 0910058010<br />

afkort- en verstekzagen<br />

afzuigadapter multi<br />

KS 216 M Lasercut, KGS 216 M,<br />

KGS 254 M<br />

•<br />

KS 254 Plus, KS 305 Plus •<br />

KGS 216 Plus, KGS 254 Plus,<br />

KGS 254 I Plus, KGS 315 Plus<br />

KGT 300 •<br />

KGT 501 met afzuiginrichting<br />

0910009249<br />

•<br />

trekcirkelzagen<br />

UK 290, UK 333<br />

optioneel voor 2-puntsafzuiging<br />

met 0910064371<br />

Precisiecirkelzagen<br />

PK 200 met afzuiginrichting<br />

0910017608<br />

PK 255 optioneel voor<br />

2-puntsafzuiging met 910014374<br />

tafelcirkelzagen<br />

TS 250 optioneel voor<br />

2-puntsafzuiging met 0910061127<br />

TKHS 315 C, TKHS 315 M •<br />

bouwcirkelzagen<br />

BKS 400 Plus, BKS 450 Plus met<br />

afzuigstuk 0910008749<br />

BKH 450 Plus met aanzuigstuk<br />

0910006690<br />

Vlak- en vandiktebanken<br />

HC 260 C •<br />

DH 330<br />

lintzagen<br />

•<br />

•<br />

•<br />

•<br />

•<br />

•<br />

met<br />

0913031288<br />

universele<br />

adapter<br />

BAS 260 Swift; BAS 317 Precision •<br />

BAS 505 G •<br />

SPa 1101<br />

SPa 1702 W<br />

SPa 2002 W<br />

SPa 2002 d<br />

•

Yumpu Logo

products

Resources

Company

Terms of service
Privacy policy
Cookie settings
Accessibility Statement
Accessibility Statement
Imprint
Change language
Made with love in Switzerland
© 2026 Yumpu.com, all rights reserved

Hooray! Your file is uploaded and ready to be published.

Saved successfully!

Ooh no, something went wrong!
