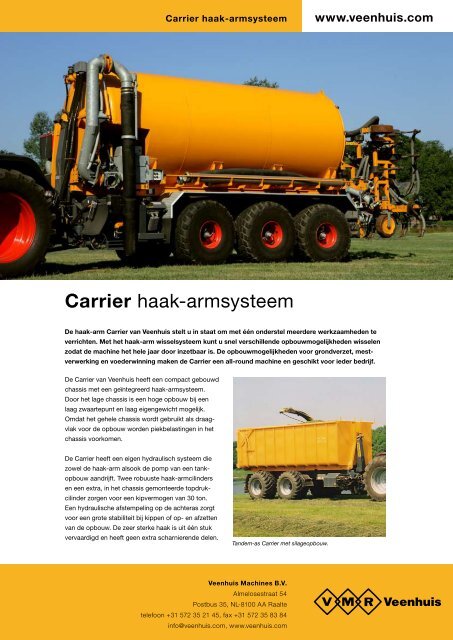

<strong>Carrier</strong> <strong>haak</strong>-<strong>armsysteem</strong><br />
De <strong>Carrier</strong> van <strong>Veenhuis</strong> heeft een compact gebouwd<br />
chassis met een geïntegreerd <strong>haak</strong>-<strong>armsysteem</strong>.<br />
Door het lage chassis is een hoge opbouw bij een<br />
laag zwaartepunt en laag eigengewicht mogelijk.<br />
Omdat het gehele chassis wordt gebruikt als draagvlak<br />
voor de opbouw worden piekbelastingen in het<br />
chassis voorkomen.<br />
De <strong>Carrier</strong> heeft een eigen hydraulisch systeem die<br />
zowel de <strong>haak</strong>-arm alsook de pomp van een tankopbouw<br />
aandrijft. Twee robuuste <strong>haak</strong>-armcilinders<br />
en een extra, in het chassis gemonteerde topdrukcilinder<br />
zorgen voor een kipvermogen van 30 ton.<br />
Een hydraulische afstempeling op de achteras zorgt<br />
voor een grote stabiliteit bij kippen of op- en afzetten<br />
van de opbouw. De zeer sterke <strong>haak</strong> is uit één stuk<br />
vervaardigd en heeft geen extra scharnierende delen.<br />
<strong>Carrier</strong> <strong>haak</strong>-<strong>armsysteem</strong><br />
www.veenhuis.com<br />
De <strong>haak</strong>-arm <strong>Carrier</strong> van <strong>Veenhuis</strong> stelt u in staat om met één onderstel meerdere werkzaamheden te<br />
verrichten. Met het <strong>haak</strong>-arm wisselsysteem kunt u snel verschillende opbouwmogelijkheden wisselen<br />
zodat de machine het hele jaar door inzetbaar is. De opbouwmogelijkheden voor grondverzet, mestverwerking<br />
en voederwinning maken de <strong>Carrier</strong> een all-round machine en geschikt voor ieder bedrijf.<br />
Tandem-as <strong>Carrier</strong> met silageopbouw.<br />
<strong>Veenhuis</strong> <strong>Machines</strong> B.V.<br />
Almelosestraat 54<br />
Postbus 35, <strong>NL</strong>-8100 AA Raalte<br />
telefoon +31 572 35 21 45, fax +31 572 35 83 84<br />
info@veenhuis.com, www.veenhuis.com
Hydraulische vering<br />
Het hydraulische geveerde tandem of tridem onderstel<br />
zorgen voor een optimale bodemaanpassing<br />
onder alle omstandigheden en een zeer hoog rijcomfort.<br />
De veercilinders geven een grote wieluitslag,<br />
gelijke asdrukken en de mogelijkheid van variabele<br />
chassis-hoogte.<br />
Geïntegreerde <strong>haak</strong>-arm met weeginrichting en opdrukcilinder.<br />
Optimaal rijgedrag<br />
De gedwongen bestuurde voor- en achteras zorgen<br />
voor een solide rijgedrag en grote wendbaarheid.<br />
De hydraulische geveerde trekboom met een korte<br />
topdrukcilinder zorgt voor een perfecte gewichtsoverdracht<br />
naar de trekker waardoor het rijgedrag en<br />
de trekkracht in het veld optimaal zijn.
Bediening<br />
Alle functies van de <strong>Carrier</strong> worden door middel<br />
van het <strong>Veenhuis</strong> Canbus-systeem bediend. De<br />
compacte bedieningskast die heel eenvoudig te<br />
bedienen is, kan tevens worden gebruikt voor het<br />
bedienen van bijvoorbeeld de tankopbouw.<br />
<strong>Carrier</strong> <strong>haak</strong>-<strong>armsysteem</strong><br />
www.veenhuis.com<br />
Opties en opbouw<br />
De <strong>Carrier</strong> kan optioneel worden uitgerust met een<br />
bandendrukwisselsysteem en een in het chassis<br />
geïntegreerde weeginrichting. <strong>Veenhuis</strong> kan daarnaast<br />
een silageopbouw en een tankopbouw leveren.<br />
Deze tankopbouw is leverbaar als transport tank<br />
met inhouden tot 28000 l en als bemestingtank met<br />
inhouden tot 26000 l, in zowel vacuüm als verdringer<br />
uitvoering en met verschillende optiemogelijkheden.<br />
Vergrendeling van de opbouw. De <strong>Carrier</strong> is voorzien van een eigen hydraulisch systeem.
Technische gegevens<br />
Standaard uitrusting<br />
• Warmgewalst chassis, gestraald en gespoten in<br />
2-componentenlak<br />
• Hydraulisch geveerde assen<br />
• Hydraulisch gedwongen besturing<br />
• Hydraulisch geremd op alle wielen<br />
• Rijhoogte sensor<br />
• Aslift op eerste as<br />
• Spatschermen voor en achter de wielen<br />
• Ondertrek<strong>haak</strong> met vast gebout trekoog<br />
met Ø 50 mm<br />
• Hydraulische geveerde trekboom i.c.m. korte<br />
topstangcilinder<br />
• Haakhoogte 1.450 mm<br />
• Chassislengte 6.650mm<br />
• Hydraulische steunpoot met handpomp<br />
• Container<strong>haak</strong><strong>armsysteem</strong> met hulpcilinder en<br />
hydraulische vergrendeling<br />
• Grote aftakaspomp 110 l/min 1.000 toeren per min<br />
• Automatische topstangblokering bij op en afzetten<br />
• Afstempeling van hydraulische veerring bij kippen<br />
• Elektrische bediening CANbus-systeem, inclusief<br />
bedieningskast in tractor<br />
• Verlichting met dubbele achterlichten<br />
• Achteruitrijlamp<br />
Opties<br />
• Scharmüller kogelkop<br />
• Luchtremmen / ALR<br />
• PTG Bandendrukwisselsysteem<br />
• Mechanisch verstelbare <strong>haak</strong>hoogte<br />
• Snelloopfunctie voor snel afzetten lege bakken<br />
• Hydraulische aansluitingen voor b.v. bediening<br />
achterklep of pompaandrijving<br />
• Dekzeilrek<br />
• Kunststof opbergkist<br />
• Schoonwatertank<br />
• Load-sense, open en gesloten systeem<br />
• Extra verlichting<br />
• PVG-keuring voor België<br />
• Verschillende types banden<br />
Scharmüller kogeltrek<strong>haak</strong>. <strong>Carrier</strong> met aslift en containeropbouw.<br />
<strong>Carrier</strong> Tandem-as Tridem-as<br />
Haakoogte 1.450 mm 1.450 mm<br />
Chassislengte 5.600 mm 6.650 mm<br />
Capaciteit 20.000 kg 30.000 kg<br />
Aftakastoerental 1.000 omw/min. 1.000 omw/min.<br />
Bandenafmetingen Ø 1.350 mm Ø 1.350 mm<br />
Dealerblok 032104<strong>NL</strong>0908/ <strong>Veenhuis</strong> <strong>Machines</strong> B.V. Uitvoering en technische wijzigingen voorbehouden. Foto’s kunnen optionele uitrustingen bevatten.
