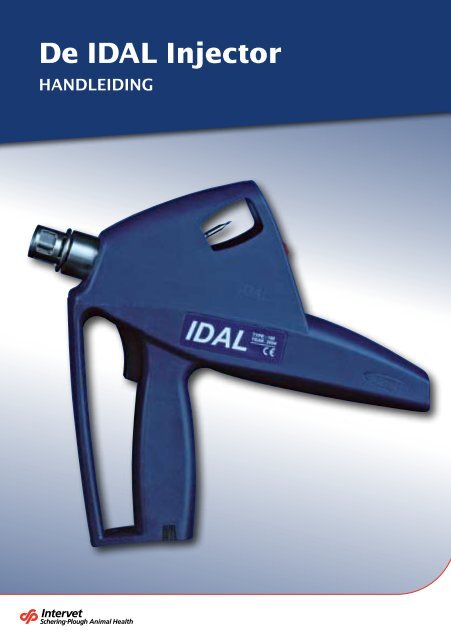

De IDAL Injector<br />

HANDLEIDING<br />

HANDLEIDING<br />

1


De IDAL Injector<br />

Inhoudstafel<br />

1. Algemene beschrijving .......................................................................................3<br />

1.1. Inhoud van de verpakking ...............................................................................................3<br />

1.2. Doel van de IDAL injector .................................................................................................3<br />

1.3. Operationele vereisten .....................................................................................................3<br />

1.4. Emissie gegevens ............................................................................................................3<br />

1.5. Gebruiksaanwijzing .........................................................................................................4<br />

2. Veiligheid bij het gebruik en het onderhoud ......................................................5<br />

2.1. Hoe gebruikt u de IDAL injector veilig .............................................................................5<br />

2.2. De veiligheidssymbolen op de IDAL injector en de batterij ...............................................6<br />

3. Gebruik en onderhoud ........................................................................................7<br />

3.1. Veiligheidsinstructies .......................................................................................................7<br />

3.2. Start ................................................................................................................................7<br />

3.3. Hoe moet u de IDAL injector gebruiken bij vaccinatie .......................................................8<br />

3.3.1. Het injectieproces ..................................................................................................8<br />

3.3.2. De dagteller ..........................................................................................................9<br />

3.3.3. De onderhoudsteller .............................................................................................10<br />

3.4. Uitschakelen ..................................................................................................................10<br />

3.5. Reinigen na vaccinatie ...................................................................................................11<br />

3.5.1. De interne reiniging van de IDAL injector .............................................................11<br />

3.5.2. De externe reiniging van de IDAL injector ............................................................12<br />

3.6. De batterij en de batterij-oplader . .........................................................................13<br />

4. Foutmeldingen ................................................................................................. 14<br />

5. Onderhoud en herstellingen ............................................................................. 15<br />

6. Demontage ....................................................................................................... 15<br />

7. CE declaratie ..................................................................................................... 15


1. Algemene beschrijving<br />

HANDLEIDING<br />

De gebruiksaanwijzing heeft als doel een veilig en professioneel gebruik van de IDAL injector aan<br />

te moedigen.<br />

Lees aandachtig de gebruiksaanwijzing vooraleer u de IDAL injector gebruikt.<br />

Indien u vragen of opmerkingen heeft, contacteer uw leverancier.<br />

1.1. Inhoud van de verpakking<br />

1. De IDAL injector 2. De batterij-oplader 3. Twee batterijen<br />

Opmerking: indien u de IDAL injector voor de eerste maal gebruikt, laadt u de batterijen op met<br />

de batterij-oplader (zie 3.6).<br />

1.2. Doel van de IDAL injector<br />

De IDAL injector wordt gebruikt voor de intradermale vaccinatie van varkens (IDAL= Intra Dermal<br />

Application of Liquids). Intradermaal wil zeggen “in de huid”. Dit gebeurt zonder een naald te<br />

gebruiken.<br />

1.3. Operationele vereisten<br />

De IDAL injector mag enkel gebruikt worden door dierenartsen of onder toezicht van een<br />

dierenarts.<br />

Onderhoud en herstellingen aan de IDAL injector mogen enkel uitgevoerd worden door Intervet/<br />

Schering-Plough <strong>Animal</strong> <strong>Health</strong> of door bedrijven waaraan Intervet/Schering-Plough <strong>Animal</strong> <strong>Health</strong><br />

de toestemming heeft verleend om de herstellingen uit te voeren. De onderhoudsteller geeft weer<br />

wanneer onderhoud nodig is. Contacteer uw leverancier.<br />

1.4. Emissie gegevens<br />

Het geluidsniveau is lager dan 70 dB(A).<br />

3


De IDAL Injector<br />

4<br />

1.5. Gebruiksaanwijzing<br />

De IDAL injector is uitgerust met een fleshouder met een naald<br />

B<br />

(A), waarin het vaccinflesje of het spoelvloeistofflesje kan<br />

D<br />

aangebracht worden. Voor het vaccineren gebruikt men de<br />

A injectiekop (B). In de injectiekop is een mechanische<br />

veiligheidscilinder geplaatst. Een dagteller en onderhoudsteller<br />

zijn aangebracht onder de rode knop op de IDAL injector. Beide<br />

C<br />

tellers worden zichtbaar als u de rode knop indrukt (C). De<br />

batterij wordt in het handvat van de IDAL injector (D) geplaatst.<br />

U plaatst het vaccinflesje in de fleshouder van de IDAL injector. De IDAL injector wordt geactiveerd<br />

door de trekker in te drukken. De injector start met pompen en trekt de vaccinvloeistof uit het<br />

flesje. De spoelvloeistof, die aanwezig is in het buizencircuit gedurende opslag, wordt onder lage<br />

druk uit het buizencircuit gepompt via de injectiekop.<br />

Zolang de injectiekop spoelvloeistof detecteert, wordt “NOVA” (no<br />

vaccine/geen vaccin) op het scherm afgebeeld. Van zodra de injectiekop<br />

vaccin waarneemt, stopt het pompen. De waarneming gebeurt door een<br />

sensor. Deze sensor kan “kijken” doorheen de spoelvloeistof (doorzichtige<br />

vloeistof) maar niet doorheen het vaccin (niet doorzichtige vloeistof).<br />

Als men de trekker loslaat, verschijnt er een bewegende balk op het scherm van de IDAL injector:<br />

. De IDAL injector is nu voorbehandeld. Vaccinatie is nu mogelijk. Men<br />

injecteert door het gelijktijdig indrukken van de trekker en de injectiekop.<br />

Vooraleer u start met vaccineren, is het aangewezen om eerst 3 maal in een doek te vaccineren.<br />

Zo wordt de spoelvloeistof in het buizencircuit vervangen door vaccinvloeistof. De IDAL injector is<br />

nu gebruiksklaar.<br />

Om een varken te vaccineren drukt u de injectiekop tegen de huid van het varken en drukt u<br />

gelijktijdig de trekker in. De dosis wordt automatisch vrijgegeven. Een dosis bedraagt 0,2 ml.<br />

Na toediening neemt u de injectiekop van de huid van het varken. Door de trekker ingedrukt<br />

te houden, zal de IDAL injector zich automatisch klaarmaken voor de volgende vaccinatie. Het<br />

volgende varken kan nu gevaccineerd worden.<br />

Na toediening zal vaccinresidu achterblijven op de huid van het varken. Dit is normaal bij<br />

intradermale vaccinatie en heeft geen invloed op de immuniteit.


2. Veiligheid bij het gebruik en het onderhoud<br />

2.1. Hoe gebruikt u de IDAL injector veilig<br />

HANDLEIDING<br />

Om veilig te werken met de IDAL injector moet u de volgende veiligheidsinstructies in acht nemen:<br />

Inademen of contact met de ogen van vaccinvloeistof en/of spoelvloeistof kan gevaarlijk zijn.<br />

- U bent verplicht om een veiligheidsbril en mondmasker te dragen als u de IDAL injector<br />

gebruikt.<br />

- Verzeker u er steeds van dat uw veiligheidsbril gereinigd is.<br />

- Lees aandachtig de instructies voor gebruik.<br />

- De IDAL injector en bijhorende vaccins mogen enkel gebruikt worden door dierenartsen of<br />

onder toezicht van een dierenarts.<br />

- Gebruik enkel de toegelaten vaccins en spoelvloeistof voorgeschreven door Intervet/Schering-<br />

Plough <strong>Animal</strong> <strong>Health</strong>.<br />

- Wanneer u het flesje in de fleshouder brengt, kan er een lichte overdruk ontstaan in het flesje.<br />

De overmaat aan vloeistof wordt via een overloopslang aan de basis van de voorkant van het<br />

handvat geloosd. Verwijder deze vloeistof met een zacht doekje.<br />

- Gebruik de IDAL injector alleen voor het vaccineren van varkens.<br />

- Kinderen zijn niet toegelaten in de vaccinatieruimte.<br />

- Richt de IDAL injector niet naar lichaamsdelen of naar andere personen. Raadpleeg bij<br />

zelfinjectie van spoelvloeistof of vaccinvloeistof onmiddellijk een dokter.<br />

- Er kan steeds vaccinresidu of spoelvloeistofresidu achterblijven op de naald in de fleshouder.<br />

Een wondje veroorzaakt door het aanprikken van de naald in de fleshouder kan gevaarlijk zijn.<br />

Contacteer onmiddellijk een dokter.<br />

- Neem de veiligheidscilinder ter hoogte van de injectiekop niet vast tijdens vaccinatie of interne<br />

reiniging.<br />

Wanneer u de veiligheidscilinder ingedrukt houdt en als handen of andere lichaamsdelen zich<br />

bevinden voor de injectiekop, is er kans op zelfinjectie. Raadpleeg onmiddellijk een dokter.<br />

- Het IDAL injectiemechanisme wordt onmiddellijk uitgeschakeld als u de trekker loslaat. Het is<br />

niet mogelijk om te injecteren.<br />

- Gebruik steeds een doek in een potje wanneer u vaccinvloeistof of spoelvloeistof ontlaadt.<br />

Injecteer nooit in de lucht.<br />

- Als de veiligheidscilinder vastloopt in de injectiekop na vaccinatie laat dan onmiddellijk de<br />

trekker van de IDAL injector los en neem contact op met uw leverancier.<br />

- Langdurig vaccineren met de IDAL injector kan een kramp in de handen veroorzaken. Neem<br />

regelmatig een pauze.<br />

- De batterij-oplader is niet waterbestendig. Bewaar de batterij-oplader op een veilige en droge<br />

plaats.<br />

5


De IDAL Injector<br />

6<br />

2.2. De veiligheidssymbolen op de IDAL injector en de batterij<br />

De IDAL injector<br />

1<br />

1. Lees aandachtig de gebruiksaanwijzing voor gebruik.<br />

2. Het dragen van een veiligheidsbril en mondmasker is verplicht.<br />

3. Mag enkel gebruikt worden bij varkens.<br />

4. Er bestaat een gevaar voor zelfinjectie wanneer u de veiligheidscilinder in de injectiekop<br />

indrukt.<br />

5. Gevaar voor aanprikken door de naald in de fleshouder.<br />

De batterij<br />

1<br />

4<br />

2<br />

5<br />

2 3 4 5<br />

3<br />

6<br />

1. De batterij kan gerecycleerd worden.<br />

2. De batterij is een NiMH batterij, 12V, 700mAh.<br />

3. Gooi de batterij niet weg maar breng ze naar een verzamelpunt voor recyclage.<br />

4. Gooi de batterij niet in het vuur. Ze kan exploderen en schadelijke stoffen vrijstellen.<br />

5. Gooi de batterij niet in het water. Ze kan lekken en schadelijke stoffen vrijstellen.<br />

6. Bij temperaturen boven 50°C kan de batterij ontploffen en schadelijke stoffen vrijstellen.


3. Gebruik en onderhoud<br />

3.1. Veiligheidsinstructies<br />

Volg de veiligheidsinstructies in hoofdstuk 2!<br />

HANDLEIDING<br />

Let op! De “pompfase” (lage druk) kan onmiddellijk overgaan in de “injectiefase” (hoge druk).<br />

Dit moet u in acht nemen omwille van veiligheids- en gezondheidsredenen.<br />

De onderstaande stappen moeten in de juiste volgorde worden uitgevoerd: van start (3.2) tot<br />

reinigen (3.5).<br />

3.2. Start<br />

Er is spoelvloeistof aanwezig in het buizencircuit van de IDAL injector. Om te kunnen vaccineren<br />

moet de spoelvloeistof vervangen worden door vaccinvloeistof.<br />

Stap 1<br />

Laat de batterijen op in de batterij-oplader (zie 3.6).<br />

- Plaats de opgeladen batterij in het handvat van de IDAL injector. De batterij kan maar op één<br />

manier in het handvat aangebracht worden.<br />

Stap 2<br />

- Breng het vaccinflesje met rubberen dopje op de naald in de<br />

fleshouder. Verzeker u ervan dat de naald doorheen het midden van<br />

het rubberen dopje prikt.<br />

- Duw het vaccinflesje volledig over de naald. Het vaccinflesje blijft op<br />

de juiste plaats dankzij de rubber.<br />

Stap 3<br />

Een spoelvloeistofflesje kan ongeveer 10 maal gebruikt worden in de veronderstelling dat het<br />

flesje op zijn plaats gehouden wordt door de rubber.<br />

- Breng de injectiekop (A) op een doek in een potje en verzeker u ervan dat de<br />

veiligheidscilinder (B) is ingedrukt.<br />

Stevige Basis<br />

A B Doek<br />

Potje<br />

7


De IDAL Injector<br />

8<br />

- Druk de trekker in om de motor te activeren. “NOVA” verschijnt op<br />

het scherm van de IDAL injector. Dit wil zeggen dat de IDAL injector<br />

geen vaccinvloeistof kan detecteren (NOVA/no vaccine/geen vaccin).<br />

- Houdt de trekker ingedrukt. De IDAL injector gaat over in de<br />

pompfase. Wanneer de trekker ingedrukt blijft, pompt de IDAL<br />

injector de spoelvloeistof (2 tot 3 maal) onder lage druk uit het<br />

buizencircuit via de injectiekop. Het vaccin wordt geleidelijk uit het flesje gezogen. Van zodra<br />

de sensor vaccinvloeistof detecteert, wordt de pompfase stopgezet.<br />

Stap 4<br />

- Laat de trekker los. Op het scherm verschijnt nu een bewegende balk. De IDAL injector is nu<br />

voorbehandeld.<br />

- Injecteer nu 3 maal in een doek om de resterende spoelvloeistof te verwijderen uit de<br />

injectiekop en te vervangen door vaccinvloeistof.<br />

a. Verwijder de injectiekop van het doek.<br />

b. Druk de trekker in.<br />

c. Duw de injectiekop opnieuw tegen het doek, één dosis wordt vrijgesteld.<br />

d. Verwijder de injectiekop van het doek.<br />

e. Herhaal punt c en d twee maal.<br />

Stap 5<br />

- Indien gewenst kan de dagteller op “0” gezet worden (zie 3.3.2.).<br />

3.3. Hoe moet u de IDAL injector gebruiken bij vaccinatie<br />

3.3.1. Het injectieproces<br />

Om de effectiviteit van de IDAL injector te garanderen, moet de injectiekop (A) de huid van<br />

het varken volledig raken.<br />

Er zal vaccinresidu achterblijven op de huid van het varken. Dit is<br />

onvermijdelijk wanneer men intradermaal vaccineert. Dit heeft geen<br />

effect op de immuniteit.<br />

Wanneer de injectiekop een hoek vormt met de huid van het varken,<br />

kan het residu dat achter blijft op de huid van het varken groter zijn.<br />

Elk deel van de huid kan gebruikt worden voor vaccinatie. In de<br />

praktijk wordt de huid van de schedel en ruggengraat afgeraden.<br />

A B<br />

Varkenshuid<br />

A<br />

Varkenshuid<br />

B


Stap 6<br />

- Druk de trekker van de IDAL injector in en houd hem ingedrukt gedurende vaccinatie.<br />

Stap 7<br />

- Druk de volledige injectiekop (A) tegen de huid van het varken.<br />

De veiligheidscilinder (B) zal naar achteren schuiven. De dosis wordt<br />

automatisch vrijgegeven en het vaccin wordt geïnjecteerd in de huid.<br />

Een dosis bedraagt 0,2 ml.<br />

Stap 8<br />

- Verwijder de injectiekop van de huid van het varken. De veiligheidscilinder verplaatst zich<br />

naar voor. Houd ondertussen de trekker van de IDAL injector ingedrukt. In minder dan 2<br />

seconden is de IDAL injector klaar voor de volgende injectie.<br />

Stap 9<br />

- Houd de trekker van de IDAL injector steeds ingedrukt.<br />

HANDLEIDING<br />

- Duw de injectiekop tegen de huid van het te vaccineren varken. De veiligheidscilinder zal zich<br />

weer naar achter verplaatsen en de vaccinatie wordt uitgevoerd.<br />

Stap 10<br />

- Verwijder de injectiekop van de huid van het net gevaccineerde varken. De veiligheidscilinder<br />

neemt opnieuw de juiste positie in. Houd de trekker van de IDAL injector ingedrukt.<br />

Als u de trekker niet ingedrukt houdt tussen twee vaccinaties, wordt het IDAL injectormechanisme<br />

meteen uitgeschakeld. Druk dan opnieuw de trekker in om de IDAL injector voor te behandelen.<br />

3.3.2. De dagteller<br />

Deze teller registreert het aantal dosissen gebruikt in één bepaalde<br />

periode. Men kan bijvoorbeeld het aantal dosissen tellen van één dag of<br />

van één vaccinatiesessie.<br />

Men kan de teller terug op 0 plaatsen indien gewenst. De dagteller kan<br />

tot 9999 dosissen registreren.<br />

Het bekijken van de dagteller<br />

Druk kort (voor maximum 2 seconden) op de rode knop op het IDAL vaccinatiepistool. De waarde<br />

wordt gedurende 3 seconden zichtbaar op het scherm.<br />

B<br />

A<br />

9


De IDAL Injector<br />

10<br />

Het recetten van de dagteller<br />

- Druk kort (maximum 2 seconden) op de rode knop van de IDAL injector. De waarde wordt<br />

weergeven op het scherm.<br />

- Druk de rode knop in, dit maal minimum 5 seconden. Van zodra de waarde wordt<br />

weergegeven, wordt de teller op “0” gezet.<br />

3.3.3. De onderhoudsteller<br />

De onderhoudsteller geeft weer hoeveel vaccinaties zijn uitgevoerd met de IDAL injector. Deze<br />

teller kan tot 999.999 dosissen registreren.<br />

Het bekijken van de onderhoudsteller<br />

- Druk minstens 2 seconden op de rode knop<br />

van de IDAL injector.<br />

- Het aantal vaccinaties uitgevoerd met de IDAL injector wordt weergegeven op het scherm. De<br />

waarde verschijnt in secties op het scherm.<br />

De eerste sectie wordt voor 1 seconde weergegeven en is de onderhoudsteller.<br />

Sev=<br />

Daarna verschijnt de 2de sectie, namelijk het 1000-tal. Het cijfer wordt gevolgd door een<br />

punt. Deze sectie wordt eveneens voor 1 seconde weergegeven.<br />

Voorbeeld: 052.<br />

Hierna verschijnt de 3de sectie, namelijk het 100-tal. Deze sectie wordt eveneens<br />

weergegeven voor 1 seconde.<br />

Voorbeeld: 834<br />

In dit voorbeeld zijn 52.834 vaccinaties uitgevoerd.<br />

De verschillende secties verschijnen 3 maal na elkaar op het scherm.<br />

Van zodra de onderhoudsteller de 10.000 dosissen bereikt, verschijnt de “SERV” verwittiging op<br />

het scherm. Dit wil zeggen dat de IDAL injector een onderhoudsbeurt nodig heeft. U moet uw<br />

leverancier raadplegen om dit te bewerkstellingen.<br />

3.4. Uitschakelen<br />

U kan de IDAL injector uitschakelen door de trekker niet langer ingedrukt te houden. Het IDAL<br />

injectiemechanisme wordt uitgeschakeld, het is niet meer mogelijk om te vaccineren.<br />

Van zodra de IDAL injector uitgeschakeld is, kan u starten met reinigen (zie 3.5).


3.5. Reinigen na vaccinatie<br />

HANDLEIDING<br />

Om de duurzaamheid van de IDAL injector te verzekeren, is het belangrijk dat u na elke<br />

vaccinatiebeurt de IDAL injector intern en extern reinigt. Het wordt aangeraden de IDAL injector<br />

grondig te ontsmetten voor hij op een ander bedrijf kan gebruikt worden.<br />

3.5.1. De interne reiniging van de IDAL injector<br />

Na vaccinatie moeten de leidingen van de IDAL injector gereinigd worden met behulp van de<br />

spoelvloeistof. Voor de reiniging kan u enkel gebruik maken van de spoelvloeistof geleverd door<br />

Intervet/Schering-Plough <strong>Animal</strong> <strong>Health</strong>.<br />

Wanneer de IDAL injector niet goed gereinigd is, zal vaccinresidu opdrogen in het<br />

buizencircuit. Dit kan leiden tot verstopte leidingen.<br />

De IDAL injector wordt als volgt gereinigd:<br />

Stap 1<br />

- Schakel de IDAL injector uit (laat de trekker los).<br />

Stap 2<br />

- Verwijder het vaccinflesje uit de fleshouder van de IDAL injector.<br />

Op dit moment is er nog steeds vaccinvloeistof aanwezig in het buizencircuit van de IDAL injector.<br />

De sensor in de injectiekop neemt nog steeds vaccinvloeistof waar. De vaccinvloeistof moet<br />

verwijderd worden uit het buizencircuit alvorens men kan starten met reinigen.<br />

Stap 3<br />

- Plaats de spoelvloeistof met rubberen dopje in de fleshouder, plaats de rubber op de naald,<br />

verzeker u ervan dat de naald zich in het midden van het rubberen dopje bevindt.<br />

- Duw het flesje met spoelvloeistof over de naald. Het flesje met spoelvloeistof wordt in de<br />

juiste positie gehouden door de rubber.<br />

Stap 4<br />

De vaccinvloeistof moet verwijderd worden onder hoge druk.<br />

- Druk de trekker in.<br />

- Plaats de injectiekop (A) op een doek in een potje.<br />

Verzeker u ervan dat de veiligheidscilinder wordt<br />

ingedrukt (B). Een dosis wordt vrijgegeven.<br />

- Blijf injecteren in het doek door de trekker<br />

afwisselend ingedrukt te houden en los te laten tot<br />

“NOVA” op het scherm verschijnt. De sensor neemt<br />

nu de spoelvloeistof waar.<br />

Stevige Basis<br />

A B Doek<br />

Potje<br />

11


De IDAL Injector<br />

12<br />

- Houd de trekker ingedrukt en de injectiekop gericht naar het doek. De IDAL injector start met<br />

pompen en de vaccinvloeistof verlaat het buizencircuit naar buiten onder lage druk.<br />

- Pomp minstens 5 maal zodat het buizencircuit goed gereinigd wordt.<br />

Stap 5<br />

- Verwijder de injectiekop van het doek.<br />

- De interne reiniging van de IDAL injector is uitgevoerd.<br />

Wanneer de IDAL injector niet gebruikt wordt, is het buizencircuit gevuld met spoelvloeistof.<br />

De spoelvloeistof voorkomt het uitdrogen van het buizencircuit. Er is steeds spoelvloeistof of<br />

vaccinvloeistof aanwezig in het buizencircuit van de IDAL injector.<br />

3.5.2. De externe reiniging van de IDAL injector<br />

Stap 1<br />

De IDAL injector is waterbestendig en kan afgespoeld worden onder de kraan. In een<br />

autoclaaf kan de IDAL injector een hitte van 100°C voor 60 minuten weerstaan.<br />

- Verwijder de batterijen uit het handvat.<br />

Stap 2<br />

- Neem de IDAL injector bij het handvat en richt de IDAL injector op dezelfde wijze als bij<br />

vaccinatie.<br />

Stap 3<br />

- Spoel de spoelvloeistof van de injectiekop af onder de kraan. Draai aan de veiligheidscilinder<br />

om het spoelvloeistofresidu te verwijderen van de injectiekop en de veiligheidscilinder (1).<br />

- Houd de IDAL injector schuin en reinig de naald en de fleshouder (2).<br />

Stap 4<br />

Houd de batterij-opening in het handvat droog.<br />

- Droog de IDAL injector af.<br />

1 2


3.6. De batterij en de batterij-oplader.<br />

HANDLEIDING<br />

De batterij<br />

De batterij van de IDAL injector is een Nickel Metale Hydride (NiMH) batterij. De batterij kan op elk<br />

ogenblik worden opgeladen, zelfs wanneer ze niet volledig ontladen is. Minstens 500 vaccinaties<br />

kunnen uitgevoerd worden met een volledig opgeladen batterij.<br />

A<br />

B<br />

C<br />

De batterij (A) kan maar op één manier in het handvat van de IDAL<br />

injector aangebracht worden. Op de batterij bevindt zich een richel (B) die<br />

exact past in de gleuf van het handvat. Een klip (C) houdt de batterij in de<br />

juiste positie. De batterij kan uit de houder genomen worden door het<br />

einde van de batterij stevig vast te nemen en te trekken.<br />

Het wordt aanbevolen dat de batterij enkel wordt opgeladen als de bATT verwittiging<br />

verschijnt op het scherm van de IDAL injector.<br />

De batterij-oplader<br />

U kan de batterij opladen en ontladen met de batterij-oplader. De batterij-oplader bestaat uit een<br />

opladingstoestel en houder waarin de batterij past.<br />

De batterij kan maar op één manier in de houder aangebracht worden. Om een goed contact te<br />

verzekeren moet u de batterij zo ver mogelijk in de houder aanbrengen. De batterij-oplader kan<br />

gebruikt worden als u hem aansluit op het net.<br />

Het opladingstoestel wordt hier weergegeven. De leds en de controleknop hebben de volgende<br />

functies:<br />

D) Groene LED: Het groene lichtje licht op als de batterij volledig is<br />

beeld opgeladen. Het volledig opladen van de batterij neemt 1 uur in beslag.<br />

te lage E) Rode LED: Het rode lichtje licht op als de batterij opgeladen wordt. Het<br />

resolutie rode lichtje zal knipperen als de batterij wordt getest of als er een fout is<br />

opgetreden. Het rode lichtje knippert ook als men op de controleknop (F)<br />

laden<br />

druk drukt: de batterij wordt volledig ontladen.<br />

opgeladen<br />

ontladen<br />

F) De controleknop: Door op de controleknop te drukken wordt de<br />

batterij ontladen. Het is belangrijk dat u bij elke 10 laadbeurten de<br />

batterij ontlaadt alvorens op te laden. Zo garandeert u de duurzaamheid<br />

van uw batterijen.<br />

De batterij-oplader is niet waterbestendig.<br />

13


De IDAL Injector<br />

14<br />

4. Foutmeldingen<br />

Fout Oorzaak Oplossing<br />

Geen vloeistof in het<br />

buizencircuit van de<br />

IDAL injector.<br />

Er bevindt zich vloeistof<br />

aan de basis van de<br />

voorkant van het<br />

handvat.<br />

“NOVA” verschijnt<br />

niet op het scherm na<br />

het indrukken van de<br />

trekker.<br />

Na 5 maal pompen<br />

wordt er geen<br />

spoelvloeistof<br />

vrijgesteld uit de<br />

injectiekop.<br />

De veiligheidscilinder<br />

in de injectiekop is<br />

vastgelopen.<br />

De injectiekop is<br />

beschadigd.<br />

“SERV”<br />

“bATT”<br />

“OFF”<br />

“SERV”, “bATT” en “OFF”<br />

worden afwisselend<br />

weergegeven.<br />

“ERR”<br />

DE IDAL INJECTOR<br />

Het flesje is niet correct aangebracht in de fleshouder.<br />

Wanneer u het flesje in de fleshouder brengt, kan er<br />

een lichte overdruk ontstaan in het flesje. De overmaat<br />

aan vloeistof wordt via een overloopslang geloosd aan<br />

de basis van de voorkant van het handvat. Dit heeft<br />

geen invloed op het injectieproces.<br />

De sensor kan geen spoelvloeistof detecteren.<br />

(Misschien heeft u de IDAL injector lang niet gebruikt?)<br />

Let op! De IDAL injector is nu voorbehandeld.<br />

De pomp werkt niet.<br />

De injectiekop is gecontamineerd.<br />

Maak de IDAL injector schoon. Laat de trekker los en<br />

breng het de IDAL injector naar uw leverancier.<br />

HET SCHERM VAN DE IDAL INJECTOR<br />

De IDAL injector heeft 10.000 vaccinaties uitgevoerd.<br />

Onderhoud is nodig. (De O-ring dient vervangen te<br />

worden). Vaccinatie is nog steeds mogelijk.<br />

De batterij moet opgeladen worden. Vaccinatie is nog<br />

steeds mogelijk.<br />

De batterij moet opgeladen worden. Vaccinatie is niet<br />

langer mogelijk.<br />

De batterij moet opgeladen worden. De IDAL injector<br />

heeft 10.000 vaccinaties uitgevoerd (de O-ring moet<br />

vervangen worden).<br />

De batterij is opgeladen maar de IDAL injector is niet<br />

voorbehandeld. Het is niet mogelijk om te vaccineren.<br />

Verwijder het flesje en<br />

breng het opnieuw aan<br />

in de fleshouder.<br />

Verwijder de vloeistof<br />

met een zacht doekje.<br />

Breng de IDAL injector<br />

naar Intervet/Schering-<br />

Plough <strong>Animal</strong> <strong>Health</strong>.<br />

Neem contact op met<br />

uw leverancier.<br />

Breng een opgeladen<br />

batterij in de IDAL<br />

injector. Laad de lege<br />

batterij op.<br />

Breng een opgeladen<br />

batterij in de IDAL<br />

injector. Laad de lege<br />

batterij op.<br />

Laad de batterij op en<br />

neem contact op met<br />

uw leverancier.<br />

Breng de IDAL injector<br />

naar Intervet/Schering-<br />

Plough <strong>Animal</strong> <strong>Health</strong>.


5. Onderhoud en herstellingen<br />

HANDLEIDING<br />

Onderhoud en herstellingen aan de IDAL injector mogen enkel uitgevoerd worden door<br />

gespecialiseerd personeel van Intervet/Schering-Plough <strong>Animal</strong> <strong>Health</strong> of door bedrijven die<br />

aangeduid werden door Intervet/Schering-Plough <strong>Animal</strong> <strong>Health</strong> om deze herstelling uit te voeren.<br />

Contacteer uw leverancier om dit te bewerkstellingen.<br />

6. Demontage<br />

Om veiligheids- en gezondheidsredenen mag u de IDAL injector niet openen.<br />

De IDAL injector mag enkel gedemonteerd worden door gespecialiseerd personeel aangeduid<br />

door Intervet/Schering-Plough <strong>Animal</strong> <strong>Health</strong> of door bedrijven die aangeduid werden door<br />

Intervet/Schering-Plough <strong>Animal</strong> <strong>Health</strong>.<br />

7. CE declaratie<br />

EC Declaration of conformity<br />

Intervet International B.V., Wim de Körverstraat 35,<br />

5231 AN Boxmeer, the Netherlands, hereby declares that the<br />

IDAL injector, Type 100<br />

complies with the European directives and European standards set<br />

out below.<br />

EC Directives:<br />

• Machinery directive (98/37/EC)<br />

• EMC directive (89/336/EEC) and the applicable supplements<br />

(91/263/EEC + 92/31/EEC + 93/68/EEC + 93/97/EEC)<br />

European standards:<br />

• EN 12100-1<br />

• EN 12100-2<br />

• EN 1050<br />

• EN 61000-6-1<br />

• EN 61000-6-1<br />

Boxmeer, March 2004<br />

P. Nelis<br />

International Marketing Director<br />

15


Intervet Belgium nv<br />

Stallestraat 73<br />

1180 Brussel<br />

Tel +32 (0)2 370 94 01<br />

fax +32 (0)2 370 93 35<br />

www.intervet.be

Hooray! Your file is uploaded and ready to be published.

Saved successfully!

Ooh no, something went wrong!
