Algemeen onderhoudsvoorschrift <strong>Ferroli</strong> HR-ketels <strong>BlueSense</strong><br />
Let op! Om onnodige kosten te voorkomen is het belangrijk dat uw toestel minimaal iedere 2 jaar<br />
wordt onderhouden.<br />
Bijbehorende documenten:<br />
• Servicehandleiding <strong>BlueSense</strong>: DRS9100 *)<br />
• Gebruikers- en Installateurshandleiding <strong>BlueSense</strong>: DRS9102 *)<br />

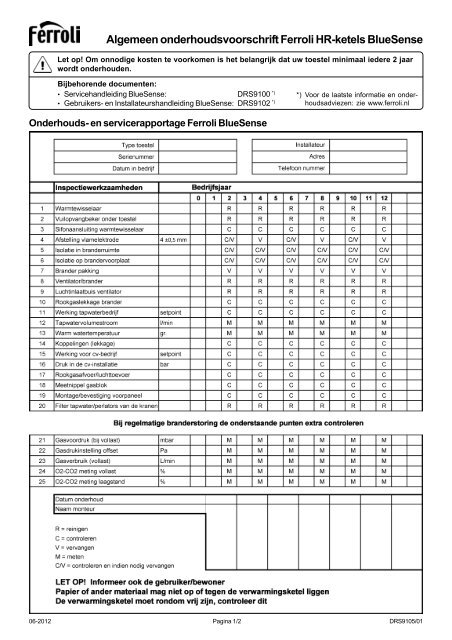

Onderhouds- en servicerapportage <strong>Ferroli</strong> <strong>BlueSense</strong><br />
*) Voor de laatste informatie en onderhoudsadviezen:<br />
zie www.ferroli.nl<br />
06-2012 Pagina 1/2<br />
DRS9105/01
1 Wisselaar inspecteren en reinigen bij grote en kleine onderhoudsbeurt<br />
(1) Demonteer de ventilator/brander combinatie.<br />
(2) Controleer of de isolatie [1] in goede staat verkeerd.<br />
(3) Reinig de wisselaar tussen de pijpen met een zachte<br />
borstel of kwast.<br />
Zie voor informatie: DRS 9102 - par. 12.2.1<br />
Aanzicht wisselaar na demontage ventilator/brander combinatie<br />
2 Brander inspecteren bij grote en kleine onderhoudsbeurt<br />
(1) Controleer de gehele brander op beschadigingen.<br />
(2) Controleer het isolatiemateriaal [2] rond de brander op<br />
beschadigingen.<br />
(3) Vervang het isolatiemateriaal, indien dit beschadigd is.<br />
(4) Controleer of de bevestigingsclips [3] vast zitten.<br />
3 Vlamelektrode (ontsteking en ionisatie) inspecteren<br />
(1) Controleer de vlamelektrode<br />
(81/82) op<br />
vervuiling.<br />
(2) Controleer voor montage<br />
de vonkafstand. Dit moet<br />
4mm ± 0.5 mm zijn!.<br />
(3) Vervang de vlamelektrode<br />
minimaal iedere 4 jaar.<br />
Zie voor informatie:<br />
DRS 9102 - par. 12.2.3<br />
4 Grafietpakking vervangen<br />
(1) Vervang ALTIJD de grafietpakking [4] na demontage van de<br />
brander/ventilator combinatie.<br />
(2) Plaats de grafietpakking altijd volgens afbeelding A. 4<br />
5 Sifon reinigen bij grote en kleine onderhoudsbeurt<br />
(1) Reinig de sifon.<br />
(2) Vul de sifon door circa 1 liter water<br />
via de condensafvoerslang in het<br />
toestel te gieten. Dit om uittrede van<br />
verbrandingsgas uit de sifon te<br />
voorkomen.<br />
Aanzicht brander en vonkelektrode<br />
06-2012 Pagina 2/2<br />
DRS9105/01<br />
3<br />
6 Gasdrukinstelling gasblok<br />
(1) Controleer de gasdrukinstelling van het<br />
gasblok!!<br />
(2) Meet de gasvoordruk (tussen 20 – 30 mBar).<br />
(3) Meet de geregelde gasdruk bij minimum<br />
belasting.<br />
Geadviseerde instelling van -5 tot 0 Pascal.<br />
Gebruik hiervoor een nauwkeurige drukmeter<br />
(meetnauwkeurigheid ± 2 Pa).<br />
Zie voor wijziging van de instelling en informatie:<br />
DRS 9102 - par. 12.2.6<br />
1<br />
3<br />
2
