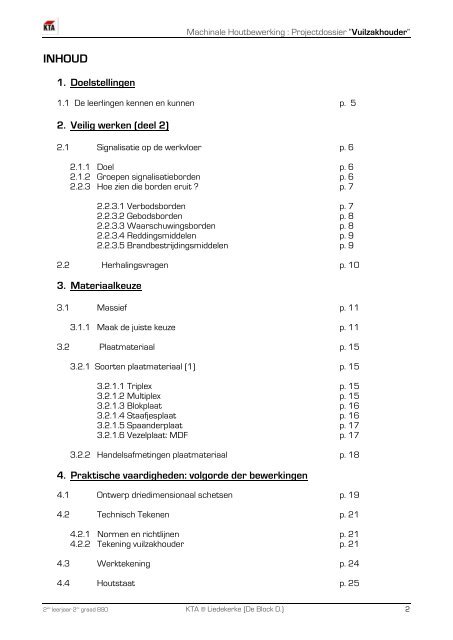

INHOUD

INHOUD

1. Doelstellingen

Machinale Houtbewerking : Projectdossier “Vuilzakhouder”

1.1 De leerlingen kennen en kunnen p. 5

2. Veilig werken (deel 2)

2.1 Signalisatie op de werkvloer p. 6

2.1.1 Doel p. 6

2.1.2 Groepen signalisatieborden p. 6

2.2.3 Hoe zien die borden eruit ? p. 7

2.2.3.1 Verbodsborden p. 7

2.2.3.2 Gebodsborden p. 8

2.2.3.3 Waarschuwingsborden p. 8

2.2.3.4 Reddingsmiddelen p. 9

2.2.3.5 Brandbestrijdingsmiddelen p. 9

2.2 Herhalingsvragen p. 10

3. Materiaalkeuze

3.1 Massief p. 11

3.1.1 Maak de juiste keuze p. 11

3.2 Plaatmateriaal p. 15

3.2.1 Soorten plaatmateriaal (1) p. 15

3.2.1.1 Triplex p. 15

3.2.1.2 Multiplex p. 15

3.2.1.3 Blokplaat p. 16

3.2.1.4 Staafjesplaat p. 16

3.2.1.5 Spaanderplaat p. 17

3.2.1.6 Vezelplaat: MDF p. 17

3.2.2 Handelsafmetingen plaatmateriaal p. 18

4. Praktische vaardigheden: volgorde der bewerkingen

4.1 Ontwerp driedimensionaal schetsen p. 19

4.2 Technisch Tekenen p. 21

4.2.1 Normen en richtlijnen p. 21

4.2.2 Tekening vuilzakhouder p. 21

4.3 Werktekening p. 24

4.4 Houtstaat p. 25

2 ste leerjaar 2 de graad BSO KTA @ Liedekerke (De Block D.) 2


4.5 Uitsmetten p. 26

4.5.1 Handelsafmetingen massief hout p. 26

4.5.1.1 Europees naaldhout p. 26

4.5.1.2 Schrijnwerkhout p. 27

4.5.1.3 Loofhout p. 28

4.5.3 Afkorten en schulpen p. 29

4.5.3.1 Juiste zaagbladkeuze p. 37

4.5.3.1.1 Tandvormen p. 39

4.6 Vlak, haaks, op breedte en dikte schaven p. 40

4.7 Paren van alle onderdelen p. 41

4.8 Afschrijven van de onderdelen p. 42

4.8.1 Constructie vuilzakhouder p. 42

4.8.1.1 De pen p. 42

4.8.1.2 Het gat p. 43

4.8.1.3 Paneelgroeven p. 44

4.9 Boren van de gaten p. 45

4.10 Pennen slaan p. 46

4.11 Groeven frezen p. 51

4.12 Zagen van panelen p. 61

4.13 Droog vergaren p. 64

4.14 Frezen van handvat p. 64

4.15 Opronding maken aan de regels met handvat p. 70

4.16 Afschuiningen (lijst) aanbrengen p. 72

4.17 Poten afkorten p. 73

4.18 Gedeeltelijk opzuiveren p. 73

4.19 Vergaren p. 74

4.20 Zagen van de bodem p. 76

4.21 Vuilzakhouder volledig opzuiveren p. 76

4.22 Bodem plaatsen p. 76

4.23 Afwerken van de vuilzakhouder p. 77

4.23.1 Doel p. 77

4.23.2 Enkele belangrijke begrippen p. 77

4.23.3 Kleurvormende producten p. 78

4.23.4 Vernis p. 79

4.23.5 Verven p. 79

4.23.6 Eisen aan houtafwerking p. 79

4.23.7 Enkele praktische tips bij het afwerken p. 80

4.23.8 Aanbrengmethoden afwerking p. 80

5. Instructiekaarten

Paneelzaagmachine met rollende tafel p. 81

Pennenbank p. 82

Lintzaagmachine p. 83

Freesmachine p. 84



6. Stappenplan praktische vaardigheden p. 85

7. Planning

7.1 Planning praktische vaardigheden p. 91

7.2 Planning theoretische kennis p. 92

8. Kort stappenplan p. 93

9. Verklarende woordenlijst p. 94

10. Projectrapport

11.1 Hoe gebeurt de evaluatie ? p. 96

11.1.1 Voorbereiding p. 96

11.1.2 Praktische vaardigheden p. 97

11.1.3 Attitude p. 99

11.1.4 Totaal voor het project p. 99

11.1.5 Eigen reflectie p. 100

11. Bronvermelding p. 101


1. Doelstellingen

1.1 De leerlingen kennen en kunnen


Met dit project gaan we dieper in op het werken met conventionele houtbewerkingsmachines en

het aspect veiligheid die daaraan verbonden is.

Leerlingen worden in groepjes gedeeld van 2 en maken via de werkvorm zelfstandig begeleid

leren het werkstuk.

De leerlingen kunnen het werkplaatsreglement toepassen, instructiefiches raadplegen,

machines op de juiste manier bedienen, veilig werken, hygiënisch zijn, ordelijk zijn,

gereedschappen op de juiste manier scherp maken en opbergen.

Leerplandoelstellingen : MODULE 4 Machinale houtbewerking en een gedeelte MODULE 7 Massief

meubel

Leerplannummer : 2005/045

de namen van materialen, gereedschappen en machines en een beperkt aantal specifieke

kenmerken.

beperkt zelfstandig werken;

in concrete situaties een concrete werkmethode volgen, argumenteren waarom en de acties in

hun chronologisch verband ordenen;

de werkplek inrichten;

uitvoeringstekeningen lezen;

praktijkgerichte uitvoeringstekeningen maken;

opmeten;

een gepaste houtsoort selecteren uit een aanbod i.f.v. opgezochte informatie uit technische

fiches

voor eigen en andermans veiligheid en gezondheid instaan;

ergonomisch werken;

milieubewust en economisch met materialen omgaan;

gereedschappen, machines en beschermingsmiddelen onderhouden;

een eenvoudig kort stappenplan opstellen;

de juiste techniek en gereedschap/machine kiezen i.f.v. het uit te voeren werk;

Materiaalstaat kunnen opstellen;

uitsmetten;

verzagen;

schaven;

boren;

paren en coderen;

hout manueel bewerken;

bewerkingen met handgereedschap uitvoeren;

Verbindingen paren en coderen;

verbindingen afschrijven ;

verbindingen maken;

diverse verbindingen onderscheiden;

uitsparingen uitvoeren;

niet-demonteerbare constructie-elementen vergaren;

demonteerbare constructie-elementen vergaren;

schuurtechnieken toepassen met passend materiaal en gereedschap;

de juiste schuurmaterialen herkennen en toepassen op de juiste machine;

opzuiveren;

kleine onvolmaaktheden bijwerken;

houtbeschermingslagen en afwerkingslagen aanbrengen;

het eigen werk binnen de toegemeten tijd uitvoeren;

Didactische werkvormen : doceren, leergesprek, klasgesprek, demonstreren en zelfstandig begeleid leren.


2. Veilig werken (deel 2)


In het dossier “Kookpotonderlegger” hebben we gezien dat er gevaren en risico’s bestaan

binnen onze afdeling en dat ongevallen zo veel mogelijk worden voorkomen door preventie.

Een onderdeel van deze preventie is signalisatie op de werkvloer.

2.1 Signalisatie op de werkvloer

2.1.1 Doel

Signalisatie op de werkvloer gebeurd met behulp van borden met een tekening of symbool

en een bepaalde kleur.

De signalering vestigt op een snelle en begrijpelijke manier de aandacht van de

leerling/werknemer op objecten, activiteiten of situaties die bepaalde gevaren inhouden of

op de gevaren die er nog zijn, ondanks de getroffen preventiemaatregelen.

2.1.2 Groepen signalisatieborden

Verschillende soorten

signaleringsborden

verbodsborden

gebodsborden

waarschuwingsborden

Borden voor

veiligheidsvoorzieningen

Borden voor

brandbestrijdingsmiddele

n


2.1.3 Hoe zien de borden eruit ?

VORM

ROOD

GEEL

GROEN

BLAUW

VERBOD

///////

///////

GEBOD

2.1.3.1 Verbodsborden

///////

//////

OPGELET

MOGELIJK

GEVAAR

///////

///////


MATERIAAL VOOR

BRANDBESTRIJDING

/////////////////

GEEN GEVAAR

REDDINGSTOESTELLEN

VOORLICHTING OF

AANWIJZING

HET BETEKENT

U MAG NIET…

VERBODEN TE….

STOP

GEVAAR

WAARSCHUWING

PAS OP

WAAR ZIJN:

- (NOOD)UITGANGEN

- VERZAMELPLAATSEN

- HULPVERLENINGS-EN

EVACUATIEWEGEN

VERPLICHT TOT UITVOEREN

WAT HET BORD VERMELD

Verbodsborden geven aan dat iets verboden is, dat u iets niet mag doen! Het zijn ronde witte

borden met rode rand en diagonale streep. In het witte vlak bevindt zich een symbool.

Opdracht 1.2

►► Vul de betekenis van de verbodsborden in

BETEKENIS VERBODSBORDEN BETEKENIS


2.1.3.2 Gebodsborden


Deze borden houden een verplichting in. Meestal gaat het over verplichtingen in verband met

het dragen van persoonlijke beschermingsmiddelen (PBM’s). Ze zijn rond en blauw en

hebben een wit symbool.

Opdracht 2.2

►► Vul de betekenis van de gebodsborden in

BETEKENIS GEBODSBORDEN BETEKENIS

2.1.3.3 Waarschuwingsborden

Deze borden waarschuwen je voor bepaalde risico’s en gevaren. Een waarschuwingsbord is

een driehoekig bord met een zwarte rand. In het gele vlak is in het zwart een symbool

weergegeven.

Opdracht 3.2

►► Vul de betekenis van de waarschuwingsborden in

BETEKENIS WAARSCHUWINGSSBORDEN BETEKENIS


2.1.3.4 Reddingsmiddelen


Borden voor reddingsmiddelen duiden aan waar de nooduitgangen en de hulpverlenings- en

evacuatiemiddelen liggen. Ze zijn rechthoekig of vierkant met ene wit pictogram op een

groene achtergrond.

Opdracht 4.2

►► Vul de betekenis van de reddingsborden in

BETEKENIS REDDINGSBORDEN BETEKENIS

2.1.3.5 Brandbestrijdingsmiddelen

De plaatsen waar je brandbestrijdingsmiddelen zoals blusapparaat en brandslangen vindt,

worden aangeduid met rechthoekige rode borden, met daarin een wit symbool.

Opdracht 5.2

►► Vul de betekenis van de brandbestrijdingsmiddelen in

BETEKENIS BRANDBORDEN BETEKENIS


2.2 Herhalingsvragen


1. Tot welke groep van signaleringsborden behoort volgend bord?

a. gebodsbord

b. reddingsmiddelen

c. brandbestrijdingsmiddelen

2. Wat betekent dit bord? (zwart op geel)

a. laserstraal

b. niet-ioniserende straling

c. radioactieve stoffen

3. Wat is de algemene betekenis van een bord voor reddingsmiddelen?

a. Het geeft aan welke hulpverleningsmiddelen je moet gebruiken

b. Het geeft aan waar de hulpverlenings-en evacuatiemiddelen te vinden zijn

c. Het wijst op bepaalde gevaren

4. Wat betekent dit bord? (wit op rood)

a. gassen

b. metalen

c. vaste stoffen

5. Wat betekent dit bord? (wit op groen)

a. verzamelplaats

b. speelplaats

c. vergaderzaal


3. Materiaalkeuze


Onze vuilzakhouder bestaat niet enkel uit massief hout. Verschillende onderdelen zijn

plaatmateriaal. Dit noemt men een ……………………………………….. werkstuk.

3.1 Massief

3.1.1 Maak de juiste keuze

Opdracht 1.3

►► Gebruik je zintuigen en verwerf informatie!!!

Aan de hand van houtstalen en een klein houtvademecum gaan jullie de meest geschikte

houtsoort kiezen om onze vuilzakhouder te vervaardigen.

Men moet wel rekening houden met een aantal argumenten :

Hard/zacht

Zwaar/licht

Gaat lang mee/gaat niet lang mee

Vochtbestendig/niet vochtbestendig

Splintert niet/splintert

Slijt niet/splijt

Niet makkelijk te bewerken/gemakkelijk te bewerken

Niet goed te spijkeren/goed te spijkeren

Buigzaam/niet buigzaam

Duur/goedkoop

Decoratief/niet decoratief

…



Werkstuk : Vuilzakhouder Houtstaalnummer : …………

Argumenten :

Hout-type :

Houtsoort :


Argumenten :

Hout-type :

Houtsoort :


Argumenten :

Hout-type :

Houtsoort :


KLEIN HOUTVADEMECUM


LOOFHOUT

Naam Voordelen Nadelen Kleur Gebruik

Afzelia Zeer hard en erg Zwaar, bevat Geelbruin, Meubels, trappen,

sterk (duurzaam). inhoudsstoffen die oranjebruin ramen, deuren,

Goed bestand tegen roest veroorzaken. tot

draaiwerk, parket, …

slijtage en schokken. Moeilijk af te roodbruin..

Ideaal voor werken.

buitenschrijnwerk. Zeer dure

houtsoort.

Kersen Mooie kleur.

Gemakkelijk te

bewerken.

Zacht hout.

Vergrijst in contact

met metaal.

Dure houtsoort.

Afzelia Kersen

Licht tot

donkerroodbruin.

Meubels, fineerplaten,

binnenbetimmeringen

,…



NAALDHOUT

Naam Voordelen Nadelen Kleur Gebruik

Grenen Redelijk goedkoop Veel kwasten Geelachtig Geschikt voor alle

en gemakkelijk

tot bleek binnenwerk.

verkrijgbaar. Goed

roodbruin. Ook buitenwerk met

te bewerken (zacht)

de juiste

en redelijk

verduurzamingsduurzaam

na

middelen zoals

impregnering.

tuinhout,

Laat zich makkelijk

afwerken.

afvalmanden…

Grenen

BESLUIT

Het massieve gedeelte van onze vuilzakhouder wordt vervaardigd in de houtsoort

………………………………………….. .

Dit heeft enkele belangrijke redenen :

- ……………………………………………………………..

- ……………………………………………………………..

- ……………………………………………………………..


3.2 Plaatmateriaal

3.2.1 Soorten plaatmateriaal (1)

3.2.1.1 Triplex


Triplexplaten bestaan uit twee, meestal drie op elkaar gelijmde fineerlagen, waarvan de

vezelrichtingen van de opeenvolgende lagen gewoonlijk loodrecht op elkaar staan. Ze hebben

dus alle unieke eigenschappen van hout, met daarbovenop een grotere stabiliteit en grotere

afmetingen. Kunnen waterbestendig verlijmd zijn.

Tri = ……………….

Plex = voudig

Samenstelling :

2 dekbladen en een vulling. Soms is de vulling dikker dan de dekbladen, of kan deze een

andere houtsoort zijn. Diktes vanaf 3mm.

Gebruik : …………………………………………………………………………………………………………………………………………………………

3.2.1.2 Multiplex

Multiplexplaten bestaan uit 5 of meer (altijd onpaar) op elkaar gelijmde fineerlagen, waarvan

de vezelrichtingen van de opeenvolgende lagen gewoonlijk loodrecht op elkaar staan.

Kunnen waterbestendig verlijmd zijn.

Multi = ……………..

Plex = voudig


2 dunne deklagen en een vulling die uit meerdere lagen bestaat. Diktes vanaf 6mm.

Gebruik : …………………………………………………………………………………………………………………………………………………………


3.2.1.3 Blokplaat


Een meubelplaat die opgebouwd is uit een kern van een reeks latten van ongeveer 20mm

dikte waarop aan weerszijden een laag fineer is gelijmd. De vezelrichting van de fineerlaag

staat meestal loodrecht op de lengterichting van de kern. De plaat is het stevigst in de

lengterichting van de latten. Niet waterbestendig.


Aan beide zijden een conterfineer kruislings op de latten verlijmd. ( Kan zo verwerkt

worden)

Bovenop de conterfineer komt aan beide zijden een laag (edel)fineer in de richting van de

lattenvulling.

Dikte vanaf 16mm.

Gebruik : …………………………………………………………………………………………………………………………………………………………

3.2.1.4 Staafjesplaat

Een meubelplaat die opgebouwd is uit een kern van een reeks latten van slechts 8mm dikte

waarop aan weerszijden een laag fineer is gelijmd. De vezelrichting van de fineerlaag staat

meestal loodrecht op de lengterichting van de kern. De plaat is het stevigst in de

lengterichting van de latten. Niet waterbestendig.


Aan beide zijden een conterfineer kruislings op de latten verlijmd. ( Kan zo verwerkt

worden)

Bovenop de conterfineer komt aan beide zijden een laag (edel)fineer in de richting van de

lattenvulling.


Gebruik : …………………………………………………………………………………………………………………………………………………………


3.2.1.5 Spaanderplaat


Spaanplaat wordt gemaakt van fijne houtsnippers (spaanders) gemengd met 10 tot 30 %

kunsthars. Bij deze platen is de houtstructuur niet meer te zien. Spaanplaat is nog steeds het

meest toegepaste plaatmateriaal. Kan waterbestendig verlijmd zijn.


Fijne houtspaanders die gehakt orden van afval van hout, takken, …

10 tot 30% kunsthars.

Meestal belegd met dekbladen.


Gebruik : …………………………………………………………………………………………………………………………………………………………

3.2.1.6 Vezelplaat : MDF

MDF (Medium Density Fiberboard) bestaat uit houtvezels en kunsthars geperst tot een plaat.

Door de fijne vezels is MDF homogener dan spaanplaat. Bij het zagen of frezen brokkelen de

zijkanten ook niet zoals bij triplex of spaanplaat. Het wordt ook 'middelhardboard' genoemd.

Kan waterbestendig verlijmd zijn.


Houtafval dat verwerkt wordt tot stofdeeltjes.

10% kunsthars.

Wordt belegd met dekbladen of geschilderd.


Tweede meest toegepast plaatmateriaal.

Gebruik : …………………………………………………………………………………………………………………………………………………………


3.2.2 Handelsafmetingen plaatmateriaal

Meest gangbare lengte en breedte afmetingen in de handel :

- 305cm * 125cm

- 305cm * 130cm

- 305cm * 153cm

- 244cm * 122cm

- 250cm * 125cm

- 153cm * 153cm

BESLUIT


Het niet massieve gedeelte van onze vuilzakhouder wordt vervaardigd in …………………………………………..

Dit heeft enkele belangrijke redenen :

- ……………………………………………………………..

- ……………………………………………………………..

- ……………………………………………………………..



4. Praktische vaardigheden : Volgorde der bewerkingen

4.1 Ontwerp driedimensionaal schetsen

Opdracht 1.4

Maak op de volgende pagina aan de hand van de driedimensionale schets van het werkstuk

een tweedimensionale schets.

Schets het vooraanzicht, bovenaanzicht en zijaanzicht.




4.2 Technisch Tekenen


Aan de hand van onderstaande tekening maken jullie een technische tekening op schaal

1/2 met maataanduidingen.

Jullie tekenen een vooraanzicht, horizontale doorsnede en verticale doorsnede.

LET OP JE BLADSCHIKKING : Tekening moet mooi gecentreerd staan op het tekenblad.

4.2.1 Normen en richtlijnen

Zie bundel “Normen en richtlijnen – technisch tekenen Hout”. Dit is een

werkinstrument bij het technisch tekenen, schetsen en het uitvoeren van werktekeningen.

4.2.2 Tekeningen vuilzakhouder

VOORAANZICHT


BOVENREGEL

ONDERREGEL

Pennen 8mm dikte.



ZIJAANZICHT EN POOT (=stijl)



BOVENAANZICHT

4.3 Werktekening


In de praktijk maken jullie een werktekening op bruin papier van het vooraanzicht,

horizontale doorsnede en een verticale doorsnede in het vooraanzicht. Alles op ware

grootte.

Benodigdheden zijn hetzelfde als bij Technisch Tekenen met uitzondering van de

tekentafel, die wordt vervangen door een tekenplank op de werkbank.

Zie ook de bundel “ Normen en richtlijnen – Technisch Tekenen Hout “.


4.4 Houtstaat

AANDACHT


Bij het invullen van de houtstaat is het heel belangrijk net en duidelijk te schrijven, dit om

vergissingen te voorkomen. Denk eens na hoe duur een vergissing uitvalt.

Opdracht 2.4

Vul onderstaande houtstaat in voor de vuilzakhouder. De tekening onderaan is een extra

hulp. Eerst in potlood!

L Benaming Aantal L B D Houtsoort Aantal m³


4.5 Uitsmetten


Eerst gaan we leren over de verschillende afmetingen die in de handel verkrijgbaar zijn om

zo weinig mogelijk verlies van hout te hebben.

4.5.1 Handelsafmetingen hout

Een boomstam en de planken worden volgens standaardmaten verzaagd.

Meestal gebeurt dit volgens de Engelse maten.

DE LENGTE:

Wordt in "voet" uitgedrukt (één voet = 305 mm) met als kleinste maat 5 voet (1.50

m) en als grootste maat 22 voet (6.70 m).

De voet wordt meestal gebruikt bij gekantrecht hout en dan nog vooral voor

naaldhoutsoorten.

De loofhoutsoorten worden meestal verkocht op de lengte van de boom welke zeer

veel kunnen verschillen. Dit noemt men dan ook ………………………………… .

DE BREEDTE en vooral DE DIKTE:

Wordt in "duim" uitgedrukt. (de Engelse duim = 25.4 mm) afgerond naar boven op

26mm

Voor de breedtematen van naaldhout, dat bijna altijd gekantrecht is, bestaan er ook

standaardmaten zoals: 8, 10.5, 11.5, 13, 15.5, 18, 20.5, 23, 25.5 en 28 cm.

Bij loofhoutsoorten naargelang de dikte van de boom, hier heeft men meer boolhout.

4.5.1.1 Europees Naaldhout

Tabel van doorsneden (ruw hout) in mm.

d

19

25

32

38

50

63

75

100

b

100 125 150 175 200 225

Lengte in m : 1.8/2.1/2.4/2.7/3.0/3.3/3.6/3.9/4.2/4.5/4.8/5.1/5.4/5.7/6/6.3

Voorkeursdoorsneden Andere


4.5.1.2 Schrijnwerkhout (meestal naaldhout)


Handelsdikten

duim tabel (ruw hout) mm tabel (ruw hout)

4/4 (kwart) = 1” duim

5/4” (vijfkwart)

6/4” (zeskwart)

1 5/8”

7/4” (zevenkwart)

2” duim

2 ½” (twee duim en een half)

3” duim

3 ½” (drie duim en een half)

4” duim

5” duim

6” duim

7” duim

8” duim

9” duim

10” duim

11” duim

12” duim

13” duim

14” duim

15” duim

16” duim

17” duim

18” duim

19” duim

20” duim

26

32

38

42

45

50

63

75

88

100

125

150

175

200

225

250

275

300

325

350

375

400

430

455

480

500

Lengte in m : 2.45/3.05/3.65/4.25/4.9/5.5/6.10 gemakkelijk te bekomen,

6.7/7.3/7.9/8.55/9.15/9.75 zijn moeilijker te bekomen maar mogelijk.

Breedte : afhankelijk van diameter van de stam, dikkere afmetingen meestal 4 zijden

dezelfde afmeting bv. paalhout.


4.5.1.3 Loofhout


Handelsdikten

duim tabel (ruw hout) mm tabel (ruw hout)

½” (halve duim)

5/8” (vijf achtsten)

¾” (drie kwart)

7/8” (zeven achtste)

4/4” (duim)

5/4” (vijf kwart)

6/4” (zes kwart)

7/4” (zeven kwart)

8/4” (acht kwart)

2 ½” (twee duim en een half)

3” (drie duim)

3 ½” (drie duim en een half)

4” (vier duim)

4 ½” (vier duim en een half)

5” (vijf duim)

6” (zes duim)

7” (zeven duim)

8” (acht duim)

9” (negen duim)

10” (tien duim)

Lengte in m : meestal van 1.5m tot 4.9m. Korter en langer kan ook.

Breedte : afhankelijk van de diameter van de stam.

4.5.2 Richtlijnen bij het uitsmetten

13

16

20

23

26

32

40

45

52

65

80

90

105

115

130

155

180

205

230

255

- Met ………………………………. of paarpotlood de nodige stukken op het ruw hout afschrijven.

- Uitsmetten op de smalste zijde van de plank

- Eerst de …………………………. stukken en dan de …………………….

- Maak en duidelijk onderscheid tussen de verschillende onderdelen door de letters van

de overeenstemmende benaming plus de afmetingen op de stukken te schrijven.

- In de lengte nemen we ……………..mm meer, in de breedte ………..mm en de dikte volgens

handelsafmeting.

- Eventuele fouten en gebreken vermijden zoals kwasten, scheuren, …

- Gebruik van rechte lat is aangewezen (smetlat).


4.5.3 Afkorten en schulpen


Afkorten kan gebeuren met de handcirkelzaagmachine, radiaalzaag en afkorten

verstekzaagmachine. (zie project “Kookpotonderlegger”)

…………………………. (= op breedte zagen) met de handcirkelzaagmachine, lintzaag en

horizontale paneelzaagmachine.

HORIZONTALE PANEELZAAGMACHINE MET ROLLENDE TAFEL

Aanslag Beschermkap ……………………………………

……………………………. Spouwmes Bedieningspaneel Rolwagen

Gebruik van de horizontale paneelzaagmachine

Wordt gebruikt voor het uitzagen, het op maat zagen, schuin zagen en afkorten van

plaatmaterialen. Evenals massief hout schulpen, afkorten en op maat zagen.

Het is ook mogelijk om groeven, sponningen en inkepingen te zagen en bij defect van de

pennenbank zelfs …………………………….. te zagen.

De zaag kan zelfs schuin ingesteld worden tot ……….. graden, zo is het mogelijk onder een

bepaalde hoek te zagen. Evenals schuin afkorten met een hulpgeleider kan gebeuren op

deze machine.


Zaagaggregaat


De hoofdcirkelzaag is bij de horizontale paneelzaagmachine bijna altijd voorzien van een

voorritszaag. Beiden zijn aan elkaar gekoppeld zodat ze samen schuin instelbaar zijn. De

hoogte is wel afzonderlijk instelbaar.

De draairichting van de hoofdzaag en voorritszaag is steeds …………………………………...

De hoofdzaag draait tegen de aanvoerrichting van het werkstuk in (…………………loop).

De voorritszaag draait met de aanvoerrichting van het werkstuk mee (…………………loop).

Het gebruik van de voorritser wordt enkel aangewend bij het zagen van aan beide zijden

belegde plaatmaterialen zoals melamine, laminaat, fineer, … Dit om splinters aan de

onderzijde te voorkomen.

De voorritser bestaat uit twee zaagbladen van 150mm diameter en 12 tanden die op

elkaar passen. Tussenin worden stelplaatjes gestoken om de dikte aan te passen naar de

dikte van de hoofdzaag. De instelling moet 0.1mm dikker zijn dan de dikte van de

hoofdzaag.

Meer en meer fabrikanten van snijgereedschap maken voorritsers die snel en met een

minimum aan gereedschap in te stellen zijn.

Snelle instelling met inbussleutel

Stelringen


Het spouwmes

Doel :


Voorkomt het klemmen en …………………………….. van het werkstuk

Beschermt de opgaande tanden van het zaagblad

Geeft ……………………………. aan het doorgezaagde werkstuk

De dikte van het spouwmes is maximaal 0.2mm dunner dan het zaagblad.

Het wordt maximaal 5mm onder de diameter van het zaagblad geplaatst. Ook de afstand

tussen het spouwmes en de hoofdzaag mag maximaal 5mm bedragen.

Hoofdzaagbladen bestaan uit verschillende diameters, dan is het vanzelfsprekend dat men

aangepaste spouwmessen bezit.

Beschermkap

Het gedeelte van het zaagblad dat boven de tafel

uitsteekt moet afgeschermd worden door een

beschermkap die doorzichtig is en zodanig

gemonteerd is dat deze aansluit op het werkstuk of

tafel. Bij het zagen onder een bepaalde hoek is het

nodig een aangepaste beschermkap te gebruiken.


Duwhout


In de nabijheid van de draaiende zaag is het gebruik van een duwhout VERPLICHT!

Instelling van de breedtegeleider

Hulpgeleider Breedtegeleider Maataflezing

De breedtegeleider is gemonteerd op de vaste tafel van de paneelzaagmachine.

Hij bestaat uit een hulpgeleider die afzonderlijk instelbaar is in de dikte van het werkstuk.

De breedtegeleider kan perfect afgesteld worden op de maataflezing.



STAND HULPGELEIDER BIJ HET ZAGEN VAN DUNNE STUKKEN

STAND HULPGELIEDER BIJ HET ZAGEN VAN DIKKERE STUKKEN

Zaagopdracht : MASSIEF HOUT

De stand van de breedtegeleider is van groot belang!!!

OP BREEDTE ZAGEN VAN MASSIEF HOUT

De breedtegeleider plaatsen we op of juist voorbij het middelpunt van de zaagas.

Steeds met de bolle zijde naar beneden (op tafel) zagen op breedte.


Bekijk goed de stand van de breedtegeleider.

AFKORTEN VAN MASSIEF HOUT

1. Afkorten zonder maat

Breedtegeleider volledig weg (NIET gebruiken)

Haakse geleider gebruiken op de rolwagen

2. Op maat afkorten

Met behulp van haakse geleider en aanslagen



Met behulp van breedtegeleider


De hulpgeleider moet VOOR het zaagblad geplaatst worden om vastklemming en

…………………………….. te voorkomen.

Zaagopdracht : PLAATMATERIAAL

OP BREEDTE ZAGEN VAN PLAATMATERIAAL

De stand van de hulpgeleider voorbij het zaagblad plaatsen.

AFKORTEN EN OP LENGTE ZAGEN PLAATMATERIAAL

Op juist dezelfde manier als bij massief hout zagen.

Kijk naar de stand van de geleider!


HOOGTE VAN HET ZAAGBLAD


De hoogte van het zaagblad wordt bepaald door de te zagen dikte van het werkstuk.

- De zaagtanden moeten 2 cm boven het hout uitsteken.

- Bij plaatmateriaal is de geschikte hoogte ±2x de materiaaldikte.

MOGELIJKHEDEN MET DE PANEELZAAG



VEILIG WERKEN IS ONGEVALLEN VOORKOMEN (Instructies)

Zorg ervoor dat de stukken goed gesteund zijn en vastliggen.

Wat men er af zaagt bij afkorten LATEN liggen.

Duwhout gebruiken.

Steeds oog hebben voor algemene veiligheid. Orde en netheid bij en rond het werk zijn

een eerste vereiste.

Gebruik altijd de stofzuiging

Beschermkap STEEDS sluiten.

Gebruik de juiste en degelijke zagen.

De stand van de breedtegeleider is van GROOT BELANG.

Steeds meer worden machines voorzien van een motorrem waardoor bij uitschakeling

de zaag op 1,5 à 2 seconden stil staat.

4.5.3.1 Juiste zaagbladkeuze

Zaagbladen zijn voorzien van opgesoldeerde ……………………………… tanden, code HW (HM).

Speciale zaagbladen voor specifieke werkzaamheden zijn voorzien met een

polykristalijndiamant belegging code DP (DIA).

De keuze is afhankelijk van een aantal factoren bv. Massief hout, plaatmateriaal,

laminaat, …

Op ieder zaagblad staat diameter, aantal tanden, diameter asgat en maximum aantal

toeren ingegraveerd. Ook staat er bij uit welk materiaal de tanden bestaan HM of DIA.

MASSIEF HOUT

Cirkelzaagblad met weinig tanden (bv. Z = 36 ).

Deze nemen veel materiaal weg per tand waardoor de kans op afsplintering onderaan

het materiaal groter is. Meestal om langshout te zagen.

Door de grote spaanafname is de kans op terugslag groot.

Om dit te voorkomen gebruiken we best een zaagblad met spaanbegrenzing.



Soms worden zagen voor massief hout gebruikt waarbij het stamblad voorzien is van

openingen waarop al dan niet ruimtanden zijn aangebracht deze zorgen ervoor dat het

zaagblad niet gaat klemmen.

De grote openingen zorgen voor de afvoer van het zaagsel en voor de afkoeling van

het zaagblad.

PLAATMATERIAAL

Gekenmerkt door het vele aantal tanden op het zaagblad. (min. 48, en meestal 96)

Ook hardmetalen tanden met verschillende tandvormen voor elk specifiek

plaatmateriaal.

UNIVERSEEL ZAAGBLAD

Kan zowel plaatmateriaal zoals multiplex, MDF, … en zacht/redelijk hard massief hout

mee gezaagd worden. Ideaal om massief hout af te korten met weinig splinters.


SPECIFIEKE ZAGEN

Kunststofplaten


Voor het zagen van plexiglas, volkernplaten, kunststofprofielen, …

Aluminium

Zagen van aluminium profielen

4.5.3.1.1 Tandvormen

De wijze waarop de tanden aangeslepen zijn van belang in functie van de opdracht.

Voor langszagen massief hout zal men kiezen voor hardmetalen zaagbladen met

vlaktanden.

Voor het afkorten meestal met wisseltanden. (Universeel zaagblad).

Vlaktand (massief) Wisseltand (massief en universeel)


Holle en dakvormtand

Trapezium en vlaktand

Deze tandvormen zijn specifiek om plaatmaterialen te zagen.

4.6 Vlak, haaks, op breedte en dikte schaven

VLAKSCHAAFMACHINE en VANDIKTESCHAAFMACHINE

Vlak schaven (holle zijde naar beneden)

Haaks schaven (holle zijde naar beneden)

Op breedte schaven

Op dikte schaven

Steeds met de vezelrichting mee schaven

Haaksheid tijdig controleren



4.7 Paren van alle onderdelen

Opdracht 3.4

Plaats de juiste paringstekens op de juiste plaats :



4.8 Afschrijven van de onderdelen


Aan de hand van je werktekening alle onderdelen afschrijven. Extra hulp zie hoofdstuk 4.2

van je projectdossier.

NAUWKEURIGHEID IS VAN GROOT BELANG!

4.8.1 Constructie vuilzakhouder

Onze vuilzakhouder wordt in elkaar gestoken met pen- en gatverbindingen en een

paneelgroef.

We herhalen even de basisbegrippen van een pen- en gatverbinding en de paneelgroef.

4.8.1.1 DE PEN

Een pen is het volgens houtdikte verdunde deel dat blijft staan nadat aan weerskanten

een gedeelte is weggewerkt, de kopshoutvlakjes naast de pen noemt men de

schouderingen.

De pendikte is bij benadering 1/3 van de houtdikte. Bij de regels van onze

vuilzakhouder zal onze pen …………..mm dik zijn.

Meestal staat de pen in het midden van de houtdikte gepositioneerd, in sommige

gevallen kan deze ook uit het midden staan door bv. een sponning, groef, … .

De penbreedte kan de volle breedte behouden of een vermindering krijgen langs één

of twee zijden (bv. eindvermindering, vermindering door groef,…).

Aan het einde van de pen worden ………………………………………… aangebracht, dit om de pen

gemakkelijker in het gat te drijven.


4.8.1.2 HET GAT


Het gat is de opening waar de pen moet inkomen.

De breedte van het gat is normaal 1/3 van de houtdikte.

Een gat kan open of gesloten zijn en doorgaand of niet doorgaand zijn.

Opdracht 4.4

Vul onderstaande tekeningen in met open, gesloten, doorgaand en niet doorgaand.


Algemene eisen bij pen- en gatverbindingen


De verbinding moet vlak, haaks, op maat en zuiver afgewerkt zijn.

De schouderingen moeten ………………………… sluiten.

De pennen moeten ………………………… passen in de dikte.

Bij gesloten gaten moet de breedte van de pen voldoende spannen om

……………………………..tegen te gaan.

4.8.1.3 PANEELGROEVEN

Een paneelgroef is een gleuf die +/- in het midden van de dagzijde wordt aangebracht

om in de openingen van de samenstelling (vuilzakhouder) , vullingen te kunnen

plaatsen.

De groefbreedte is afhankelijk van de vulling.

De groefdiepte is ook afhankelijk van de vulling, een weinig of niet werkend materiaal

(MPX, glas, …) wordt deze 8 tot 10 mm genomen. Bij massieve panelen wordt deze

12 tot 15mm genomen.

Door het aanbrengen van paneelgroeven zal de pen beschadigd worden. Deze moet

weggenomen worden. Hierdoor moeten we ook een ……………………………………..

(=menagering) toepassen op de gatlengte om de pen voldoende te laten spannen.



Aangezien onze stijlen onderaan en bovenaan doorlopen voorbij de regels mag de

groef niet doorgetrokken worden voorbij het gat. Wij gaan er moeten voor zorgen dat

bij het freeswerk van de poten de groef in- en uitloopt. De regels worden

doorgetrokken.

4.9 Boren van de gaten

De gaten in de stijlen zijn …………………………………... De diameter van de boor is ………………….

Paring naar …………………………………... Spanblokje niet vergeten.

LANGGATBOORMACHINES


4.10 Pennen slaan

PENNENBANK

Regeling verticale freesas


Maataanduiding pendikte

Regeling pendikte

Maataanduiding

Verticale freesas Noodstop Afkortzaag instellen

Bovenste penkop

Veiligheid Kleminrichting

Hoofdschakelaar

Vergrendelingen

Regeling penkop onderaan

Achteruit

Verticale freesas Onderste penkop

Aanslag

Maataanduiding hoogte tafel Regeling hoogte tafel

Regeling penkop

bovenaan Regeling verticale freesas

Achteruit

Vergrendeling Vergrendeling


Gebruik van de pennenbank

Vòòr het werken met de pennenbank :


- Zorg voor een duidelijk afgeschreven werkstuk en proefstuk

- Te lange werkstukken vooraf afkorten

- Rangschik de gelijke stukken per lengte en onderdeel

- Penmachine instellen

- Tegenhout (spaanbreker) en beschermkappen instellen

…………………


1. Instellen van de tafel


Tafel moet ingesteld worden met paring naar beneden en de maat van de schoudering op

de maataflezing instellen. In ons geval ………………….

Hoogte instelling van de tafel.

………………………………….

Vergrendeling

Draaiwiel voor verstelling van de tafel

2. Bovenste penkop naar benden draaien tot op de gewenste pendikte.

Penkop bovenaan (verstelbaar) Instellen bovenste penkop

Penkop onderaan (vast in hoogte) Maataflezing

Penkoppen moeten bij onze oefening

Gelijk staan in diepte. (Gelijke schouderingen)


3. Instellen van de afkortzaag

Instellen op de eindlijn van het werkstuk.

………………………………………….

4. Slaan van pennen

1. Veiligheid sluiten


Draaiwiel om zaag te verplaatsen

naar voor en achter.

Vergrendelen


2. Proefstuk goed opspannen op de tafel en tegen geleider.

3. Machine starten


Kleminrichting

Hoofdschakelaar op “ON” Zaag, bovenste en onderste penkop.

4. Frezen van proefstuk

Naar voor gaan met een continue snelheid (niet te snel), na het slaan volledig terug naar

achter gaan, werkstuk lossen. Paring naar ……………………………...

5. Controle van het proefstuk

Na het slaan van het proefstuk, machine uitschakelen.

Controle uitvoeren op de afmetingen en indien nodig de instellingen aanpassen.

6. Na controle en goedkeuring alle regels van onze vuilzakhouder slaan.


Werk steeds met goed snijdende messen.

Bij onderhoud of het vervangen van de messen steeds de hoofdschakelaar uit zetten.

Alle onderdelen moeten vergrendeld zijn.

De beschermplaten slechts openen als de machine volledig tot stilstand is gekomen.

Juiste houding en/of stand van de handen aannemen bij doorvoeren van werkstukken.

Roltafel volledig achteruit brengen bij het plaatsen of afnemen van werkstukken.

Het hout goed vastklemmen en begeleiden met één hand.

Doorvoersnelheid aanpassen aan de houtsoort en sectie.

Veiligheidskap sluiten.

Vooraleer men begint te frezen machine op toeren laten komen.

Zie dat je handen niet in de gevarenzone terechtkomen.

Stofafzuiging gebruiken.

Gehoorbescherming verplicht.


4.11 Groeven frezen

FREESMACHINE


Beschuttingstoestel

Freesas Aanvoergeleiding

Geleidingschoen

Afvoergeleider Noodstop

Blad Vergrendeling tafel

Tafelblad diepteverstelling


Hoogteverstelling Asblokkering

Vergrendeling hoogte

Gebruik van de freesmachine

1. Recht doorlopend freeswerk

Frezen van sponningen, groeven, lijsten, bossingen, …

2. Invalfreeswerk (inlopen en uitlopen)

Frezen van sponningen, groeven,

lijsten, … die onderbroken moeten

zijn.


3. Frezen van gebogen werkstukken


Aan de hand van freesmallen en excentrische hulpgeleider kan men gebogen werkstukken

frezen.

4. Zagen van werkstukken

Werkstukken in de dikte en/of breedte zagen. Doubleren van dik hout.

2 soorten geleiders voor verschillend werk


Instellen van de freesmachine (recht freeswerk)

1. Plaatsen van frees


- JUISTE DRAAIRICHTING ……………………………………………

- Frees zo veel mogelijk onderaan de freesas te plaatsen om overbelasting te voorkomen.

- Spanringen plaatsen : opgelet voor vuil

- Spanbus plaatsen, voorzie dat bovenste spanring hoog genoeg staat voor de spanbus.

- Opspannen

2. Opening tussen blad en frees instellen

Zo klein mogelijk

Verstelling

van het blad

Vergrendelen


3. Hoogte instellen


De frees zo veel mogelijk langs onderen laten frezen voor de veiligheid.

4. Diepte instellen

Draaiwiel omhoog/omlaag

Vergrendeling

Vergrendeling geleidingkast

Vergrendeling

geleidingschoen

Geleideropening zo klein mogelijk maken, 5mm tussen frees en schoen langs beide zijden.

Dit met eerste reden voor de veiligheid en tweede reden is om afsplintering te voorkomen.

Goed Fout

Controle uitvoeren dat beide geleidingsschoenen in elkaars verlengde staan.


5. Integrale geleiding sluiten


De aanvoergeleider is voorzien van draaibare lamellen die in de afvoergeleider

geïntegreerd worden.

Dit zorgt voor een betere doorlopende geleider en een verhoging van de veiligheid.


6. Sluiten van beschuttingstoestel

Verticale drukker Horizontale drukker

7. In werking stellen van de machine

Start Stop

Noodstop

Machine rustig op toeren laten komen en dan pas frezen.






Werk steeds met goed snijdende messen.

Bij onderhoud of het vervangen van de frees steeds de hoofdschakelaar uit zetten.

Alle onderdelen moeten vergrendeld zijn.

De beschermplaten slechts openen als de machine volledig tot stilstand is gekomen.

Juiste houding en/of stand van de handen aannemen bij doorvoeren van

werkstukken.

Integrale geleidingschoenen wanneer mogelijk steeds gebruiken.

Beschuttingstoestel altijd gebruiken bij manueel frezen.

Doorvoersnelheid aanpassen aan de houtsoort en sectie.

Vooraleer men begint te frezen machine op toeren laten komen.

Zie dat je handen niet in de gevarenzone terechtkomen.

Stofafzuiging gebruiken.


Bij kleinere stukken een speciaal ontworpen duwhout gebruiken.

Bij inzetwerk een speciale handgreep gebruiken.

Bij seriewerk of om veiligheidsredenen een aanvoerapparaat gebruiken.

Aanvoerapparaat



Op volgende bladzijden vindt je de freesplannen terug voor de instelling en uitvoering.

Onze regels hebben recht doorlopend freeswerk en de stijlen (= poten) hebben inlopend

en uitlopend freeswerk. Dit MAG enkel gebeuren door en onder toezicht van de

leerkracht!

Enkele groeffrezen

Groeffrezen bestaan in verschillende uitvoeringen. De gewone (vaste) groeffrezen met of

zonder voorsnijders en groeffrezen die verstelbaar zijn of met tussenringen. Ze kunnen

voorkomen in belegde uitvoering of met wegwerpmessen.






4.12 Zagen van panelen


Zoals we reeds hebben gezien bestaan onze panelen uit MDF van 6mm dik. De

standaardafmetingen van deze platen in voorraad op onze school zijn 2440mm op

1220mm. Deze moeten gezaagd worden volgens een bepaalde werkwijze om ten eerste

haaksheid te garanderen en ten tweede met een minimum aan afval. Volg onderstaande

plannen.






4.13 Droog vergaren


Pennen manueel verminderen, opronden en zoekkkanten aanbrengen. Inpassen van alle

onderdelen. Pennen op 45° afkorten met afkortverstekzaagmachine.

Eisen :

- verbindingen moeten …………………., haaks, op ………………………. en zuiver afgewerkt zijn

- de ………………………………….. moeten dicht sluiten

- de pennen moeten ………………………. passen in de dikte

- de pennen moeten juist voldoende spannen in de ………………………… .

Eventuele verminderingen nog toepassen en waar nodig bijsteken met beitel.

Droogspannen met sergeanten.

4.14 Frezen van handvat

Aan de hand van een mal en een handbovenfreesmachine maken we onze uitsparing die

dienst gaat doen als handvat.

We gebruiken een frees met diameter 16mm en met een meeloopring boven het

snijdend gedeelte.


HANDBOVENFREESMACHINE

Onderdelen

9

8

1. Motorhuis

2. Netsnoer

3. Toerentalregeling

4. ………………………………….

5. Handgrepen

6. Zool

7. Breedtegeleider

8. Kolomgeleiders

9. Diepteregeling

10. Stofafzuiging .


10 1 2

7 6

2 ste leerjaar 2 de graad BSO KTA @ Liedekerke (De Block D.) 65

3

4

5

Plaatsen van snijgereedschap


1. Motoras

2. Spantang

3. Spanmoer

4. Stift of ……………………………, aangepaste spanmoer volgens diameter

5. Blokkeren van de motoras met steeksleutel. Modernere machines zijn voorzien van

een ingebouwde asvergrendeling via drukknop.

6. Aandraaien van spanmoer

Snijwerking

Alle bovenfreesmachines zijn rechtsdraaiend, wat wil zeggen dat we rekening moeten

houden met de richting dat we gaan frezen.

Niet ingesloten snijcirkel (sponning) op zijkant



Niet ingesloten snijcirkel in het middengedeelte (groef of uitsparing breder dan de frees)

Freesgedrag

Niet ingesloten snijcirkel

Ingesloten snijcirkel altijd in tegenloop


Hulpstukken

Parallelgeleider

Kopieerring (loopring)

Bij het maken van een mal dient rekening

gehouden te worden met de buitenkant diameter

van de ring en de snijcirkel van de frees.

Bv. een ring van 30mm en een frees van 20mm

geeft een verschil van 10mm gedeeld door 2 =

5mm kleiner.



Snijgereedschap

Frezen met loopring (enkel aan zijkanten van een werkstuk)


Frezen zonder loopring (zijkanten als in het midden van een werkstuk)

Frezen met omkeerbare messen (wegwerpmessen) zowel met als zonder loopring


Werk steeds met goed snijdende frezen

Bij freeswerk waarbij de snijcirkel niet is ingesloten altijd in tegenloop frezen

Gebruik zoveel mogelijk een stofzuiger

Bij onderhoud of het vervangen van de frees steeds stopcontact uittrekken.

Frees goed opspannen maar niet overspannen

Juist toerental gebruiken

Werkstuk goed opspannen



4.15 Opronding maken aan de regels met het handvat


Eens we de uitsparing gemaakt hebben met de bovenfreesmachine gaan we onze 2

regels opronden. We schrijven ze eerst af met de mal en dan gaan we ze zagen op de

lintzaag. We zorgen ervoor dat onze afschrijflijn zichtbaar blijft zodat we fijn kunnen

raspen en vijlen tot op de lijn.

LINTZAAGMACHINE

Aflezing

spanning

Noodstop

Start/stop

………………………….

Gebruik van de lintzaagmachine

1. Afkorten van massief hout

Ruw afkorten!

2. Langszagen van massief hout

Bovenwiel

Onderwiel

Schulpen, maar aftekening is noodzakelijk.

3. Keerzagen of draaizagen

Zagen van rondingen, cirkels, letters, …

Hoogteregeling

veiligheid

en zaaggeleider

……………………….

……………………….


Tafel

Houten

sluitstuk

Zaaglinten


Voor het zwaardere werk is de breedte vanaf 35mm tot 50mm. Voor het fijn werk en

draaizagen vanaf 15mm tot 30mm.


Werk steeds met goed snijdende zagen

JUISTE spanning volgens breedte zaagblad

Controleer voor het starten van de machine het zaaglint op gebreken

Bij het langdurig niet werken van de zaagmachine het zaaglint ontspannen.

Zagen volgens aangeleerde werkvolgorde.

Met matige snelheid zagen.

Zorgen dat lange stukken ondersteund zijn.

Geleiding MOET steeds zo dicht mogelijk aansluiten.



4.16 Afschuiningen (lijst) aanbrengen


We plaatsen de juiste frees op de handbovenfreesmachine, 45° met omkeerbare

messen en loopring.

REGELS

Bij onze regels loopt de afschuining volledig door.

STIJLEN OF POTEN

Bij onze poten moeten we in en uitlopen bovenaan en onderaan.


4.17 Poten afkorten


Onze poten gaan we afkorten met de afkort verstekzaagmachine. Bovenaan moeten we

4 maal zagen onder een bepaalde hoek om onze punt te bekomen.

4.18 Gedeeltelijk opzuiveren

Voor het lijmen gaat men de binnenzijden, dagzijden en paarzijde regels (omdat deze

achetruit liggen tgo de poten) schuren. Men zet bij de regels dan de paring op de pennen.

Doel :

Dit om na het lijmen (= vergaren) geen problemen te hebben om de binnenzijden en zijden

waar men moeilijk aankan te schuren.

Te beginnen met :

Eventuele oneffenheden wegsteken met de steekbeitel.

Vervolgens :

Schuren met korrelgrootte P80, waar mogelijk schuurblok gebruiken en met de

vezelrichting mee schuren.

Tot slot :

Schuren met korrelgrootte P100 tot P120.


4.19 Vergaren


Eerst worden de zijden met de handvaten gelijmd met D3 houtlijm. Na droging wordt de

gehele vuilzakhouder gelijmd.

Positioneren van de sergeanten :

1. Meten van dagzijde tot dagzijde in de breedte en de hoogte

Sergeant evenwijdig positioneren met de regel, altijd spannen op de onderdelen met de

gaten!



2. Haaksheid controleren door middel van ………………………………meten

Meten kan gebeuren met een vouwmeter of aan de hand van 2 latjes bij grotere

afstanden dan 2m.

Voorkomende problemen bij haaksheid

Als je zijkant op deze manier schuin gespannen is moet je de positie van de sergeanten

veranderen met het uiteinde te verleggen naar de grootste afstand.


3. Vlakheid controleren, scheluwte kijken


Aan de hand van twee reien (hout of alu) controleren op vlakheid. Indien nodig uitdikken.

4.20 Zagen van bodem

Terwijl onze twee zijkanten aan het drogen zijn kunnen we onze bodem zagen uit een stuk

overschot multiplex van minimum 8mm tot maximum 18mm.

4.21 Vuilzakhouder opzuiveren

Gehele werkstuk opzuiveren. Indien nodig opvulhout gebruiken om barsten en gaatjes te

dichten.

- Met de vezelrichting mee schuren

- Schuurblokje gebruiken

- Alle kanten breken.

- Indien nodig gaatjes en scheurtjes opvullen met houtpasta.

Te beginnen met :

Overtollige lijmresten verwijderen met scherpe steekbeitel.

Vervolgens :

Schuren met korrelgrootte P80, waar mogelijk schuurblok gebruiken en met de

vezelrichting mee schuren.

Tot slot :

Schuren met korrelgrootte P100 tot P120.

4.22 Bodem plaatsen

Latjes plaatsen en bodem bevestigen met schroeven. Voorboren noodzakelijk.


4.23 Afwerken van vuilzakhouder

4.23.1 Doel


Om het hout te beschermen tegen vuil en insecten. Het belangrijkste doel is

hoogstwaarschijnlijk persoonlijke smaak.

Om de persoonlijke smaak qua kleur en glans aan het hout te geven gaan we naargelang

de toepassing en de houtsoort, het hout :

Kleuren en beitsen

Verven

Vernissen

Deze behandelingen noemt men het afwerken van hout.

4.23.2 Enkele belangrijke begrippen

Wanneer de afwerkingsgraad aan hoge eisen moet voldoen wat betreft hardheid,

krasvastheid, … is het noodzakelijk welbepaalde producten te gebruiken.

Gesloten porig

De poriën van het hout worden opgevuld met een poriënvuller. De afwerkingslaag voelt

effen en glad aan.

Halfgesloten porig

Slechts een gedeelte van de poriën zijn opgevuld. Dit bekomt men met een sealer. Het

oppervlak van de afwerkingslaag vertoont lichte oneffenheden en voelt minder glad aan.

Open porig

Het hout is met een niet-vullende afwerkingslaag bedekt en vertoont oneffenheden van

een ruwhout.

Filmvormende laag

Deze is glad en bedekt als het ware, het hout wordt door een elastische laag die

ondoordringbaar is voor vocht afgesloten. Deze kan zowel gekleurd ( verf ) als

doorschijnend zijn ( vernis ).

Niet-filmvormende laag

Deze bedekt het hout niet maar drenkt in het hout in ( kleuren en beitsen ). Deze

afwerkingslaag is wel doordringbaar door vocht.


4.23.3 Kleurvormende producten

Doel


- De oorspronkelijke kleur van het hout wijzigen.

- Bepaalde onderdelen van een werkstuk met gelijke tint geven.

- Men spreekt van kleuren wanneer er geen scheikundige werking ontstaat op het

ogenblik dat de kleurstof in aanraking komt met het hout.

- Men spreekt van beitsen wanneer de gebruikte oplossing met de stoffen die in de

organische samenstelling van het hout voorkomen, een scheikundige werking

teweegbrengen en zo nieuwe producten voortbrengen die een kleur aan het hout

geven.

Indeling

- Waterkleuren ( bisters )

- Waterbeitsen

- Oliebeitsen

- Gasvormige beitsen ( ammoniak )

- Industriële kleuren

Werkwijze

Men kan kleuren en beitsen op de volgende manieren :

- Dompelen

- Borstel

- Spons

- Spuiten

- Gasdampen laten intrekken ( ammoniak )

De meest gebruikte kleurstoffen

Waterkleuren :

- Bruine en rode bitser

Waterbeitsen of inwerkende kleurstoffen :

- Beitsen

Deze producten zijn open porig en vormen geen filmvormende laag.


4.23.4 Vernis

Doel

- De aangebrachte kleur beschermen.

- De structuur beter laten uitkomen.

- Het werkstuk gemakkelijker onderhouden.

- Het werkstuk beschermen.

Indeling

- Nitro-cellulose vernis

- Zuurhardende vernis

- Twee componenten vernis

- PU-vernis

- Watergedragen vernis

Werkwijze

- Borstel

- Prop of tampon

- Spuitpistool


Deze producten vormen een filmvormende laag en zijn halfgesloten porig of gesloten

porig.

4.23.5 Verven

Het uitzicht is totaal anders dan vernis maar ze zijn zeer verwant aan elkaar. In grote

lijnen kan men zeggen dat verf vernis is met een toegevoegde verfstof.

Bij de beide moet men wel zorgen voor een grondlaag om de poriën van het hout op te

vullen en om de afwerkingsgraad kwalitatiever te maken.

Verven en vernissen bestaan in verschillende afwerkingsgraden :

o Mat

o Half-mat

o Zijdeglans

o Hoogglans

Deze producten vormen een filmvormende laag en zijn halfgesloten porig of gesloten

porig.

4.23.6 Eisen aan houtafwerking

- Houtstabiliteit verzekeren

- Bescherming tegen UV-stralen

- Esthetisch aspect dienen

- Bescherming tegen uitlogen.


4.23.7 Enkele praktische tips bij het afwerken


Het hout moet steeds droog, zuiver geschuurd en stofvrij zijn.

Het product goed oproeren VOOR en tijdens het gebruik.

Respecteer de droogtijd, die een bepaalde laag nodig heeft, vooraleer een volgende laag

aan te brengen.

Tussen iedere laag die men aanbrengt lichtjes schuren met fijn schuurpapier of staalwol

en terug stofvrij maken.

Lees aandachtig de gebruiksaanwijzing en de R- en S-zinnen vooraleer het product te

gebruiken.

4.23.8 Aanbrengmethoden afwerking


5. Instructiekaarten


studiegebied HOUT VERSIE 2012-2013

OPSTARTPROCEDURE

INSTRUCTIEKAART

GEHOORBESCHERMING VERPLICHT

SCHERPE ZAGEN GEBRUIKEN

SPOUWMES VERPLICHT

ZAAGHOOGTE INSTELLEN

BESCHERMKAP SLUITEN

PANEELZAAGMACHINE Altendorf F45

JUISTE STAND BREEDTEGELEIDER IN ACHT NEMEN

DRAAISCHAKELAAR OP ‘I’ DRAAIEN

DRAAISCHAKELAAR OP ‘O’ DRAAIEN

AFSLUITPROCEDURE

NOODPROCEDURE

DICHTSTBIJZIJNDE NOODSTOP INDUWEN

HOOFDSCHAKELAAR NAAR ‘OFF’ DRAAIEN

Hoogte


0-45°






SCHERPE MESSEN GEBRUIKEN

TAFEL INSTELLEN

PENDIKTE INSTELLEN

PENNENBANK Vertongen

INDIEN NODIG VERTICALE FREES INSTELLEN

ZAAG INSTELLEN

ALLES VERGRENDELEN EN BESCHERMKAP SLUITEN

PER MOTOR STARTEN MET GROENE DRUKKNOP


RODE DRUKKNOP INDRUKKEN PER MOTOR

NOODSTOP INDUWEN

NOODPROCEDURE

HOOFDSCHAKELAAR NAAR ‘O’ DRAAIEN







LINTZAAGMACHINE Centurio

FOUTLOZE EN SCHERPE ZAGEN GEBRUIKEN

ZAAGBLAD VOLDOENDE SPANNEN

GELEIDING OP HOOGTE INSTELLEN VOLGENS HOUTDIKTE

GELEIDINGSWIELEN JUIST PLAATSEN

BESCHERMKAP VERPLICHT SLUITEN

GROENE DRUKKNOP ‘I’ INDRUKKEN

NOODSTOP INDRUKKEN



NOODPROCEDURE








FREESMACHINE Constant Philips

JUISTE PLAATSING FREES LINKSDRAAIEND

HOOGTE INSTELLEN

BLADOPENING ZO KLEIN MOGELIJK

GELEIDING INSTELLEN (DIEPTE)

FREESOPENING ZO KLEIN MOGELIJK

VERTICALE EN HORIZONTALE DRUKKER PLAATSEN

ZWARTE DRUKKNOP ‘START’ INDUWEN

RODE DRUKKNOP ‘STOP’ INDUWEN



NOODPROCEDURE



6. Stappenplan praktische vaardigheden


Stap Handelingen Onderdelen Benodigdheden Opmerkingen Datum Uren

1. 1 Werktekening

Tekenen van een vooraanzicht

op schaal 1/1.

Zijaanzicht op schaal 1/1.

Horizontale doorsnede op

schaal 1/1.

2. 2 Controle door leerkracht

3. 3 Opstellen van houtstaat

Alle onderdelen opmeten op de

werktekening en de juiste maten

invullen in de houtstaat.

4. 4 Zelfstandig opmaken van een kort

en bondig stappenplan

5. Controle door leerkracht

6. 4 Uitsmetten van massief hout

Volgens de houtstaat de nodige

onderdelen aanduiden op het ruwe

hout en zagen (klassikaal)

Werktekening

Werktekening

Pagina 25

Meter, potlood, T-lat,

driehoek, gom,

tekenplank, papier en

plakband

Meter, houtstaat,

gom en potlood

In juiste kleur zetten

Vooraanzicht = ………………………………..

Horizontale doorsnede =

……………………………………………………………..

Zijaanzicht =

……………………………………………………………..

Handtekening leerkracht

Nauwkeurig meten!

Iedereen moet dezelfde maten

hebben

Vereiste maat!

Pagina 87 Schrijfmateriaal KORTE opeenvolgende stappen

wat men moet doen om de

vuilzakhouder te vervaardigen.

Hout

Houtstaat

Pagina 28-40

Paneelzaagmachine

Afkortzaag

Stofafzuiging

Lintzaagmachine

Blauw-rood potlood

Meter en smetlat


In de breedte 7mm meer

uitsmetten en in de lengte

30mm langer nemen.(stukken

moeten wel min. 400mm lang

zijn).

Gebreken vermijden.

Kijken naar scheluwte van het

hout.

STAND van de geleiders






8. 6 Vlak- en haaks schaven

9. 7 Op breedte en dikte schaven


11. 9 Paringstekens plaatsen


13. 1Afschrijven

0 Hoofdstuk 4.8

Hout

Houtstaat

Pagina 40

Hout

Houtstaat

Pagina 40

Hout

Pagina 41

Hout

Werktekening

Tekeningen Pagina

21-24

Constructie :

Pagina 42-45

Vlakschaafmachine

Stofafzuiging

Potlood

Vandikteschaafmachine

Stofafzuiging

Meter

Veiligheid gaat voorop!!!

PBM’s gebruiken!!!

Geleider ALTIJD controleren

met op haaksheid.

Eerst vlakschaven dan haaks.

Geschaafde zijden aanduiden

met potlood.

Veiligheid gaat voorop!!!

PBM’s gebruiken!!!

Eerst op breedte en dan dikte.


Blauw-rood potlood De regel(s) en stijl(en) bij elkaar

brengen en de mooiste zijde

(zichtzijde) bepalen en paren.

Zodanig paren dat eventuele

gebreken wegvallen door bv.

groeven, ….

Meter, potlood, gom,

winkelhaak, kruishout

en lat.


Eindlijnen, rondom rond

afschrijven en aanduiden X

Duidelijke daglijnen

Enige nauwkeurigheid met de

werktekening vereist!

Verloren hout arceren




14. 1Controle

door leerkracht

4


15. 1Boren

van gaten

5

Stijlen (poten)

Pagina 45

Langgatboormachine

Spanblokje





Instellen machine

Diameter 8mm

35mm diep

Schoudering 7mm + 5mm

Paring naar BENEDEN

Eerst proefstuk boren

Controle uitvoeren


17. 1Pennen

slaan

9 Onder begeleiding leerkracht


19. 2Groeven

frezen

0 Onder begeleiding leerkracht

Regels

Pagina 46-50

Stijlen (poten)

Regels

Pagina 51-58

Freesplan p.59

Freesplan p.60

Pennenbank

Tegenhout

Spanbokje

Freesmachine

Spanschroeven

Aanslagblokjes


Instellen machine

Pendikte 8mm

Gelijke schouderingen


Eerst proefstuk frezen


Instructiekaart p. 77

Instellen machine met

freesplannen

Groefbreedte 6mm

Groefdiepte 10mm


Eerst proefstuk frezen






20. 2Controle


6


21. Zagen van panelen

Onder begeleiding leerkracht

Plaat MDF 6mm Paneelzaagmachine

Zaagplannen p.61-63

Zagen volgens plan

Let op de stand van de

geleiders


22. Inpassen alle onderdelen

23. 2Controle


8

24. Frezen van handvat

Onder begeleiding van leerkracht

25. Opronding maken aan regels met

handvat



27. 2Afschuiningen

(lijst) aanbrengen

9 Onder begeleiding van leerkracht

Alle onderdelen

Pagina 64

2 brede

bovenregels

Pagina 64-69

Bovenregels met

handvat

Pagina 70-71

Alle massieve

onderdelen

Pagina 72

Houten hamer

Rasp, vijl, beitel

Afkortverstekzaagmachine

Spatieblokjes

Spanschroeven

Spanblokjes

Handbovenfreesmach

ine

Mal

Lintzaagmachine

Handbovenfreesmach

ine

Verminderingen toepassen

Pennen afkorten op 45°

Pennen opronden

Spatieblokjes

…


Frees goed opspannen 16mm

Freesgedrag!!!

Mal goed opspannen

Zagen naast de lijn

Raspen en vijlen tot op de lijn


Frees goed opspannen 45°

Freesgedrag

Werkstuk goed opspannen




28. Poten afkorten


29. Opzuiveren dagzijden , binnenzijden

en gepaarde zijde regels


Poten

Pagina 73

Alle onderdelen

Pagina 73

31. Vergaren Onderdelen

Pagina 74-76


33. Zagen van bodem

Onder begeleiding leerkracht

34. Volledig opzuiveren vuilzakhouder

Afkort-

verstekzaagmachine

Schuurpapier P80 en

P120, schuurblokje,

schraapstaal

Sergeanten,

spanschroeven,

spanblokjes, lijm D3

meter

Plaat multiplex Paneelzaagmachine

Vuilzakhouder

p. 76

Schuurpapier P80 en

P120, schuurblokje,

schraapstaal en

steekbeitel.

Onder hoek instellen en 4 maal

zagen

Onderaan op eindlijn afzagen

Eerst schuren met P80 en

eindigen met P120

Steeds met de vezels mee

schuren

Scherpe kanten lichtjes breken


Lijm op de juiste manier

aanbrengen

Vlakheid, haaksheid

controleren

Zagen volgens houtstaat

Let op de stand van de

geleiders


Eerst schuren met P80 en

eindigen met P120

Eventuele lijmresten

wegsteken met de beitel

Steeds met de vezels mee

schuren

Zaagsnedes op het kopshout

moeten weg zijn.

Scherpe kanten lichtjes breken




35. Bodem plaatsen Bodem, latjes en

vuilzakhouder

Schroevendraaier

schroeven

Voorboren

Verzinken

Vastschroeven

36. Controle door leerkracht Handtekening leerkracht

37. Afwerken vuilzakhouder

1 ste laag

Vuilzakhouder

p. 77-80

Acrylvernis

Borstel of rol

Vod

Reinigingsmiddel

Bokaal

Kopshout goed indrenken.

Met de vezels mee instrijken

Opletten voor druipers.

Borstel na gebruik reinigen.

Alles instrijken


39. Schuren eerste laag Vuilzakhouder Fijn schuurpapier

P180 of P240

Fijn schuren.

De opgeruwde vezels weer

schuren


41.

42. Eindafwerking vuilzakhouder

Eindlaag

Vuilzakhouder

p. 77-80

Acrylvernis

Borstel of rol

Vod

Reinigingsmiddel

Bokaal

Kopshout goed indrenken.

Met de vezels mee instrijken

Opletten voor druipers.

Borstel na gebruik reinigen.

Alles instrijken

43. Aanbrengen van kleurcode Vuilzakhouder Gele, blauwe verf Aanbrengen van kleurcode

44. Eindcontrole leerkracht

45. 5Evaluatie

Zelfevaluatie en evaluatie door

1 Zelfevaluatie

leerkracht

46. 5Totaal

aantal lestijden

ALLES MOET GEBEUREN BINNEN

2

DE TOEGESTANE TIJDSDUUR VAN

…………………………

HET PROJECT

47. 5Resultaat

3

/100


7. Planning

7.1 Panning praktische vaardigheden

UREN


PLANNING Praktische vaardigheden

KALENDERSCHAAL Start : ,,,,,,,,,,,,,,,,,,,,,,,,,,,,, Einde : ,,,,,,,,,,,,,,,,,,,,,,,,,,,,,

Week 1 Week 2 Week 3 Week 4 Week 5

Bewerkingen M D W D V M D W D V M D W D V M D W D V M D W D V

1 Werktekening

2 Opstellen houtstaat

3 Opstellen stappenplan

4 Uitsmetten

5 Schaven

6 Paren en Afschrijven

7 Boren

8 Pennen slaan

9 Groeven frezen

10 Panelen zagen

11 Inpassen

12 Frezen van handvat

13 Opronding maken handvat

14 Afschuiningen aanbrengen

15 Opzuiveren, vergaren

16 Afwerken

17 Zeer goed op schema

18 Goed maar niet treuzelen

19 Meer inzet gevraagd

20 Zwak, achterstand


7.2 Planning theoretische kennis

UREN


PLANNING Theoretische kennis KALENDERSCHAAL Start : ,,,,,,,,,,,,,,,,,,,,,,,,,,,,, Einde : ,,,,,,,,,,,,,,,,,,,,,,,,,,,,,

Week 1 Week 2 Week 3 Week 4 Week 5

Bewerkingen M D W D V M D W D V M D W D V M D W D V M D W D V

1 Voorstelling project

2 Veilig werken (deel 2)

3 Houtsoorten herkennen

4 Plaatmaterialen herkennen

5 Schetsen

6 Technisch tekenen

7 Handelsafmetingen hout

8 Constructieleer

9 Machines

10 Afwerken van hout

11 Herhaling

12

13

14

15

16

17

18 Zeer goed op schema

19 Goed maar niet treuzelen

20 Meer inzet gevraagd

21 Zwak, achterstand


8. Kort stappenplan

Machinale Houtbewerking : Projectdossier “Enkelvleugelraam”

1. ………………………………………………………………………………………………

2. ………………………………………………………………………………………………

3. ………………………………………………………………………………………………

4. ………………………………………………………………………………………………

5. ………………………………………………………………………………………………

6. ………………………………………………………………………………………………

7. ………………………………………………………………………………………………

8. ………………………………………………………………………………………………

9. ………………………………………………………………………………………………

10. ………………………………………………………………………………………………

11. ………………………………………………………………………………………………

12. ………………………………………………………………………………………………

13. ………………………………………………………………………………………………

14. ………………………………………………………………………………………………

15. ………………………………………………………………………………………………

16. ………………………………………………………………………………………………

17. ………………………………………………………………………………………………

18. ………………………………………………………………………………………………

19. ………………………………………………………………………………………………

20. ………………………………………………………………………………………………

21. ………………………………………………………………………………………………

22. ………………………………………………………………………………………………

23. ………………………………………………………………………………………………

24. ………………………………………………………………………………………………

25. ………………………………………………………………………………………………

26. ………………………………………………………………………………………………

27. ………………………………………………………………………………………………


9. Verklarende woordenlijst


WOORD OMSCHRIJVING

Aanvoergeleider Het rechtopstaande gedeelte van de machine waar men het hout begint

aan te voeren. (Voor het snijgereedschap)

Bv. het eerste blad bij een vlakschaafmachine

Afvoergeleider Het rechtopstaande gedeelte van de machine waar men het hout na het

snijgereedschap begint af te voeren Bv. het eerste blad bij een

vlakschaafmachine

Asblokkering Hendel of stang om het draaiend gedeelte van een machine te blokkeren

Bekwaamheid Ergens geschikt voor zijn

Bol Naar buiten gebogen

Bovenregel Horizontaal onderdeel van een raam- of deurelement dat steeds bovenaan

het raamwerk is ingewerkt Bv. kaderbovenregel, vleugelbovenregel

Daglijn De afschrijflijn van de houtbreedte op een onderdeel vaan een raam- of

deurconstructie

Dagzijde = dagkant. Afschrijfzijde of profileerzijde van een raam- of deuronderdeel

Doorsnede Een tekenkundige voorstelling van een geheel doorgesneden

Bv. een doorsnede maken van steenlijst

Duim 25.4mm

Duwhout Hulpstuk bij het zagen om het hout te geleiden

Eindlijn De lijn die de overmeten maat aangeeft, steeds aangeduid met een X

Evacuatie Van het gevaar wegsturen

Filmvormend Elastische gesloten laag op het hout, ondoordrinbaar

Fineer Een dun blaadje massief hout van 0.8 tot 1mm dik

Gebod Verplicht

Gekantrecht Houten planken die 4 zijden evenwijdig gezaagd zijn

Gesloten porig De poriën van het hout zijn opgevuld.

Half-gesloten

porig

De poriën van het hout zijn gedeeltelijk opgevuld

Half-kwartier Half kwartier is schuin op de groeiringen gezaagd. Halve spiegels zichtbaar.

Hol Naar binnen gebogen

Houtstaat De houtstaat is een lijst die de nodige gegevens bevat om zonder

moeilijkheden alle stukken, die nodig zijn om een werkstuk te vervaardigen,

volgens hun vereiste afmeting klaar te maken.

Hout-type Van welke boom het hout afkomstig is, loofboom of naaldboom

Houtvademecum Naslagwerk dat de meest gebruikte houtsoorten volgens naam en

eigenschappen samenvat

Integraal Volledig

Kwartier Kwartier gezaagd hout is dwars op de groeiringen. Spiegels worden

zichtbaar

Meeloop Met de vezels mee bewerkingen uitvoeren

Menagering Vermindering

Multiplex Meervoudig

Niet filmvormend Doordringbare afwerkingslaag

Onderregel Horizontaal onderstuk van een raam- en deurconstructie

Bv. kaderonderregel


Ongekantrecht


Boom die in planken wordt verzaagd en waarbij de zijden niet zijn recht

gezaagd

Ontgrendelen Iets loszetten

Open porig De poriën van het hout zijn niet opgevuld

Parallel Evenwijdig

Paren Duidelijke herkenbare genormaliseerde tekens plaatsen op onderdelen van

een constructie. Ze geven de specifieke benaming weer van elk onderdeel.

PBM Persoonlijke beschermingsmiddelen zoals oorkappen, bril, …

Poriën Kleine openingen in het hout

Positioneren Iets op de juiste plaats zetten

Preventie Maatregelen treffen om ongevallen te voorkomen

Risico Als een gevaar een blootstelling vormt is het een risico

Safety First Veiligheid voorop

Semi-massief Gedeeltelijk massief hout en gedeeltelijk plaatmateriaal

Signalisatie markering

Schulpen Op breedte zagen van massief hout

Slaan van pennen Frezen van pennen

Spouwmes Een metalen lat die achter een zaagblad gepositioneerd staat om geleiding

te bieden en terugslag te voorkomen van het hout

Stijl Verticale onderdelen in een raam- en deurconstructie

Tegenloop Tegen de vezels in bewerkingen uitvoeren

Triplex Drievoudig

Universeel Veelzijdig gebruik

Vergaren In elkaar steken van alle onderdelen tot een constructie

Vermindering Menagering

Vezelrichting Looprichting van de vezels, groeirichting van de boom

Voet 305mm

Volumieke massa De hoeveelheid massa van hout per volume

Bv. per m³


10. Projectrapport

ZELFEVALUATIE EN PROJECTRAPPORT

10.1 Hoe gebeurt de evaluatie ?


De evaluatie gebeurt in twee fasen. De eerste fase is dat de leerling tijdens de lessen praktijk en

samen met het projectdossier zichzelf evalueert. Aan het eind van het project wordt dit dossier

ingevuld afgegeven aan de leerkracht. De tweede fase bekijkt de leerkracht de zelfevaluatie en

zal de beoordeling al dan niet aanpassen en invullen in de daarvoor voorziene kolom. De

totaalpunten worden beslist door de leerkracht.

De evaluatie bestaat uit een aantal criteria die beoordeeld worden door een +, +/- en -.

De + staat voor = 1 eenheid

De +/- staat voor = een halve eenheid

De - staat voor = geen eenheid

De eenheid staat voor de puntentelling die gehandhaafd wordt per onderdeel, deze kan je afleiden

uit het totaal per onderdeel en staat in de opmerkingen genoteerd.

10.1.1 Voorbereiding

Omschrijving Max lln. lkr. Totaal Opmerking

Toets 1 20 x Enkel leerkracht verbeterd

Toets 2 20 x Enkel leerkracht verbeterd

Taak 1 20 x Enkel leerkracht verbeterd

Taak 2 20 x Enkel leerkracht verbeterd

Houtsoortherkenning 20 x Enkel leerkracht verbeterd

Technisch tekenen

Vuilzakhouder

50 x

Totaal 150

2 ste

leerjaar 2 de

graad BSO KTA @ Liedekerke (De Block D.) 96

11.1.2 Praktische vaardigheden



1. Werktekening 1:1 15 +,+/ +,+/

1 eenheid = 3 punten

Vooraanzicht en/of frontale

doorsnede (juiste kleur,

arceringen)

Zijaanzicht of verticale

doorsnede

(juiste kleur, arceringen)

Bovenaanzicht of

horizontale doorsnede

(juiste kleur, arceringen)

Nauwkeurigheid

Netheid : normschrift,

vlekken

-,- -,-

2. Houtstaat 6 +,+/ +,+/


Vereiste maat

Volledigheid


-,- -,-

3. Uitsmetten 8 +,+/ +,+/


+ 30mm in lengte

+ 7mm in breedte

Gebreken eruit

Weinig verlies

-,- -,-

4. Schaven 6 +,+/ +,+/


Correcte manier schaven

Holle zijde op tafel

Haaksheid

-,- -,-

5. Paren 2 +,+/ +,+/

1 eenheid = 1 punt

Stijlen/posten : juiste

tekens en plaats

Regels : juiste tekens en

plaats

-,- -,-

6. Afschrijven 3 +,+/ +,+/

1 eenheid = 1 punt

Eindlijnen

Daglijnen


-,- -,-

Tussentotaal 40

2 ste

leerjaar 2 de




7. Machinale bewerkingen 10 +,+/ +,+/


Instellen vlakschaafmachine

Instellen vandikteschaaf

Instellen pennenbank

Instellen zaagmachine

Instellen freesmachine

-,- -,-

12 Manuele

4 +,+/ +,+/


bewerkingen

-,- -,-

Beitelen

Raspen

13 Dagkanten

6 +,+/ +,+/


opzuiveren en

inpassen

-,- -,-

Dagkanten opzuiveren :

machineslag weg, geen

dwarsstrepen , geen putten,

breken van scherpe kanten.

Inpassen : zuigende drevel,

drevellengte

Haaksheid en vlakheid

14 Vergaren 12 +,+/ +,+/


-,- -,-

Juist lijmgereedschap en

spanblokjes

Spatieblokjes gebruiken

Haaksheid en vlakheid

Juistheid van afmetingen

volgens de werktekening

15 Volledig opzuiveren 8 +,+/ +,+/


-,- -,-

Machineslag weg

Geen dwarsstrepen

Geen putten

Scherpe kanten breken

16 Afwerken 10 +,+/ +,+/


-,- -,-

Geen strepen

Tussenschuren

Geen druipers

Met de vezelrichting mee

Reinigen van materiaal

Tussentotaal 50

EINDTOTAAL PV 90

2 ste

leerjaar 2 de


11.1.3 Attitude



1. Orde en netheid 12 +,+/ +,+/


Werkpak

Werkbank

Orde op de bank

Projectdossier netjes en op

tijd ingevuld

-,- -,-

2. Zorg voor gereedschap 6 +,+/ +,+/


Schrijfgerief

Boekentas

Juist opbergen van

gereedschap

-,- -,-

3. Medewerking in de klas 6 +,+/ +,+/


Agenda steeds bij en

ingevuld

Inzet in de klas

-,- -,-

4. Veiligheid 8 +,+/ +,+/


Veiligheidsschoenen

Voorschriften werkplaats

naleven

-,- -,-

5. Groepswerk 8 +,+/ +,+/


Samen problemen kunnen

oplossen

Samen beslissen wanneer

iets goed of slecht is en klaar

is

-,- -,-

6. Planning 20 +,+/ +,+/


Werkstuk afwerken binnen

de daarvoor voorziene tijd.

-,- -,-

Totaal 60

11.1.4 Totaal voor het project

…………………………………………../300 punten ……………………… : 3 = …………………………/100

2 ste

leerjaar 2 de


11.1.5 Eigen reflectie

1. Wat heb ik bijgeleerd ?

100


…………………………………………………………………………………………………………………………………………………………………………

…………………………………………………………………………………………………………………………………………………………………………

…………………………………………………………………………………………………………………………………………………………………………

…………………………………………………………………………………………………………………………………………………………………………

…………………………………………………………………………………………………………………………………………………………………………

…………………………………………………………………………………………………………………………………………………………………………

…………………………………………………………………………………………………………………………………………………………………………

…………………………………………………………………………

2. Wat zou ik de volgende keer anders doen en hoe ?

…………………………………………………………………………………………………………………………………………………………………………

…………………………………………………………………………………………………………………………………………………………………………

…………………………………………………………………………………………………………………………………………………………………………

…………………………………………………………………………………………………………………………………………………………………………

…………………………………………………………………………………………………………………………………………………………………………

…………………………………………………………………………………………………………………………………………………………………………

…………………………………………………………………………………………………………………………………………………………………………

…………………………………………………………………………

3. Wat vind ik van het eindresultaat ?

…………………………………………………………………………………………………………………………………………………………………………

…………………………………………………………………………………………………………………………………………………………………………

…………………………………………………………………………………………………………………………………………………………………………

…………………………………………………………………………………………………………………………………………………………………………

…………………………………………………………………………………………………………………………………………………………………………

…………………………………………………………………………………………………………………………………………………………………………

…………………………………………………………………………………………………………………………………………………………………………

…………………………………………………………………………

Handtekening ouders Handtekening leerling Stempel leerkracht

2 ste

leerjaar 2 de

graad BSO KTA @ Liedekerke (De Block D.)

11. Bronvermelding

Polyvalente Opleiding deel 1

Eigen ervaring

www.google.be

VCA basisopleiding

FVB Machinale houtbewerking deel 1

Cursussen collega’s

101


Dit dossier werd opgesteld in oktober 2012 door De Block Dieter en is afgesteld op het leerplan

PV+TV Hout 2005/045.

2 ste

leerjaar 2 de

graad BSO KTA @ Liedekerke (De Block D.)

INHOUD - KTA Liedekerke

Transform your PDFs into Flipbooks and boost your revenue!

INHOUD - KTA Liedekerke

Transform your PDFs into Flipbooks and boost your revenue!

Delete template?

Save as template ?
