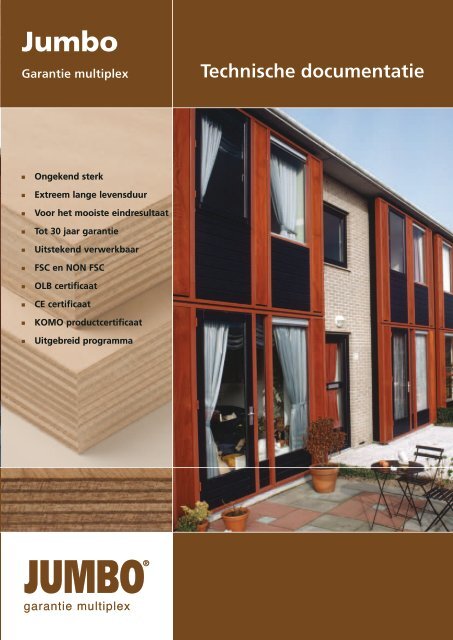

Garantie multiplex Technische documentatie
■ Ongekend sterk
■ Extreem lange levensduur
■ Voor het mooiste eindresultaat
■ Tot 30 jaar garantie
■ Uitstekend verwerkbaar
■ FSC en NON FSC
■ OLB certificaat
■ CE certificaat
■ KOmO productcertificaat
■ Uitgebreid programma

Versie 05/2010
Copyright
Niets van deze uitgave mag worden verveelvoudigd of gekopieerd zonder voorafgaande toestemming
van Fetim Professional B.V.
Jumbo productinformatie vindt u ook en via
www.FrontsAndFronts.nl of www.fetimprofessional.nl

Index
1.0 Inleiding 4
2.0 Productspecificatie 4
3.0 Aandachtspunten 6
4.0 Jumbo verwerkingsadviezen 6
5.0 Garantiecertificaat 9-10
Importeur Fetim Professional
Postbus 770, 1000 AT AMSTERDAM
Tel. 020-580 52 85 Fax. 020-580 53 65
E-mail: professional@fetim.nl
Internet: www.FrontsAndFronts.nl
www.fetimprofessional.nl
3

4
1.0 Inleiding
Alle Jumbo producten zijn opgebouwd uit hoogwaardige houtfineren, die de Jumbo Multiplexplaten
hun sterkte en duurzaamheid geven. Door de A-kwaliteit dekfineren is Jumbo uitermate
geschikt voor blank lak- en schilderwerk. Voor dekkend schilderwerk adviseren wij Jumbo
Super Paint, doordat in de toplaag al een grondverf is verwerkt hoeft u geen arbeidsintensieve
voorbehandelingen te doen en kunnen de platen direct geschilderd worden.
Dat scheelt tijd dus geld!
2.0 Productspecificatie
BOUWBESLUITINGANG (ALLEEN VOOR BOUWKUNDIGE TOEPASSING)
Nr Afdeling Grenswaarde / Prestatie volgens Opmerkingen
bepalingsmethode kwaliteitsverklaring i.v.m. toepassing
2.1 Algemene sterkte in Prestatie van het triplex
gebruikssituatie in zijn toepassing is niet
beoordeeld; door
constructeur te bepalen
2.12 Beperking Klasse 1, 2, 3 of 4, Volumieke massa
ontwikkeling volgens NEN 6065, dan ≥ 400 kg/m 3
van brand wel ten minste Dikte ≥ 9 mm, klasse D
brandklasse D volgens Dikte < 9 mm, klasse F
NEN-EN 13501-1
2.15 Beperking ontstaan Rookdichtheid < 10 m -1 , Dikte ≥ 9 mm voldoen
van rook < 5,4 m -1 of < 2,2 m -1 aan rookklasse s2
volgens NEN 6066, Dikte < 9 mm, geen
dan wel minimaal waarde bekend
rookklasse s2 volgens
NEN-EN 13501-1
3.15 Beperking toepassing Volgens voorschriften Formaldehyde klasse E1
schadelijke materialen Ministeriële Regeling bepaald volgens
EN 717-2
2.1 Technische specificatie
De productspecificatie bevat ten minste de dikte en de type-aanduiding van de
oppervlakte-afwerking.
Het door Fetim B.V. vervaardigde triplex voldoet aan paragrafen 3 en 4 en tabel 2
van BRL 1705, “Triplex”.
Dit houdt onder andere in dat de kwaliteit van de dekfineren voldoet aan de eisen
vermeld in NEN-EN 635-2 voor de van toepassing zijnde klasse naar uiterlijk.
Bovendien voldoen de platen aan de volgende normen:
• NEN-EN 314-2 Triplex. Kwaliteit van lijmverbindingen. Deel 2 - Eisen.
• NEN-EN 315 Triplex. Toelaatbare maatafwijkingen.
2.2. Merken
Elke triplex plaat wordt gemerkt met het KOMO ® -merk
De uitvoering van dit merk is als volgt:
• woordmerk KOMO ® of beeldmerk
• nr. 33118 of 33119
• nominale dikte in mm
• aanduiding klasse volgens tabel 1 van BRL 1705
• aanduiding E1
Plaats van het merk: duidelijk zichtbaar op elke geleverde plaat.

Tabel 1: Omschrijving van verschillende type platen
Type
Jumbo-O-
Okoumé
Jumbo-S-
Mahonie
Jumbo Super
Paint
Type plaat
Dikte
(mm)
3-8
9-40
3-8
9-40
Draagt
CE
Tabel 2: Opbouw van de platen
Dikte
(mm)
Aantal
lagen
(min.)
Alle boven genoemde typen 3-6 3
6-10 5
12 7
15-22 9
25 11
30 13
40 15
Klasse* oppervlakte
afwerking volgens
BRL 1705
Houtsoort Lijm
Ja A Okoumé door en door WBP
Ja A
8-40 Ja D
*: Klasse A = geschikt voor alle afwerkingen en toepassingen waaronder botenbouw.
Klasse D = geschikt voor dekkende afwerking.
Dekfineren Sapelli,
Binnenfineren, Okoumé
Okoumé door en door
voorzien van 2 zijdige
MDO-paint-overlay
2.3 Producteigenschappen uit het oogpunt van veiligheid
ALGEMENE STERKTE VAN DE BOUWCONSTRUCTIE; BB-AFDELING 2.1
2.3.1 Sterkte bouwconstructie; BB-art. 2.1
De karakteristieke waarden van de mechanische eigenschappen van het triplex zijn
niet bepaald.
Het triplex kan derhalve slechts worden toegepast als niet-constructieve plaat.
BEPERKING VAN ONTWIKKELING VAN BRAND; BB-AFD. 2.12
2.3.2 Bijdrage tot brandvoortplanting; BB-art. 2.91
De brandklasse van het triplex behoort, bepaald overeenkomstig NEN-EN 13501-1,
tot brandklasse D voor triplex van 9 mm en dikker en brandklasse F voor platen
dunner dan 9 mm.
BEPERKING VAN ONTSTAAN VAN ROOK; BB-AFD. 2.15
2.3.3 Rookdichtheid; BB-art. 2.125
De rookklasse van het triplex, bepaald overeenkomstig NEN-EN 13501-1, behoort tot
rookklasse s2 voor triplex van 9 mm en dikker. De rookklasse voor platen dunner dan
9 mm is niet bepaald.
2.4 Producteigenschappen uit het oogpunt van gezondheid
BEPERKING TOEPASSING SCHADELIJKE MATERIALEN; BB-AFD. 3.15
2.4.1 Toepassing schadelijke materialen; BB-art. 3.106
De formaldehyde-emissie van de platen bepaald overeenkomstig EN 717-2 voldoet
aan de eisen voor klasse E1.
WBP
WBP
5

6
2.5 Overige producteigenschappen
Platen van het type Jumbo Super Paint zijn reeds voorzien van een primed MDO coating
met een gewicht van 363 gram.
3.0 Aandachtspunten
Aandachtspunten voor de ontvanger van de materialen.
Bij aflevering van het triplex inspecteren of:
- Geleverd is wat is overeengekomen;
- Het merk en de wijze van merken juist zijn;
- De producten geen zichtbare gebreken vertonen als gevolg van transport en dergelijke.
Indien op grond van het bovenstaande tot afkeuring wordt overgegaan, dient contact te
worden opgenomen met de leverancier.
De producent is verplicht te zorgen dat de afnemer op het werk de beschikking heeft over
een exemplaar van het volledige productcertificaat.
Toepassing en gebruik
Het triplex is geschikt voor niet-constructieve bouwkundige toepassingen en andere niet-
constructieve toepassingen.
4.0 Jumbo verwerkingsadviezen
Jumbo schilderklaar multiplex is opgebouwd uit door-en-door duurzame rode houtfineren,
WBP verlijmd. De plaat is voorzien van een gegronde fenolfilm op de voor en achterzijde.
Door de primer in de toplaag ontstaat een optimale en langdurige verfhechting, waardoor
het resultaat ook op de lange termijn mooi blijft. Hierdoor zijn de onderhoudskosten veel lager
dan bij schilderwerk op bijvoorbeeld blank of gegrondverfd multiplex.
Vocht is een van de grootste vijanden van multiplex en daarom is de verwerking en opslag van
Jumbois een zeer belangrijk aandachtspunt. Door de richtlijnen en adviezen nauwkeurig te
volgen kunnen klachten worden voorkomen.
Een kwaliteitsproduct als Jumbo zal ook na verwerking aan alle kwaliteitseisen moeten voldoen.
Gebruiker willen namelijk dat deze producten de zekerheid bieden die zij beloven.
4.1. Opslag
Houd bij de opslag van Jumbo de volgende punten aan:
• Horizontaal opslaan op minimaal 7 cm afstand van de vloer met behulp van zogenaamde
strijkjes. Onderlinge afstand circa 60 cm, zodat de platen niet kunnen doorbuigen.
• Bij opslag buiten, bijvoorbeeld op de bouwplaats, de platen zorgvuldig afdekken.
Opslaan op minimaal 7 cm afstand van de vloer. Bij voorkeur opslaan in een container.
• Jumbo wordt als regel geleverd met een vochtgehalte van 8-12%.
Het is van belang platen en boeistroken in een vergelijkbare situatie onder dezelfde
condities op te slaan.
4.2. Voorkomen van vochtinvloeden
Vocht is een van de grootste vijanden van het materiaal. De praktijk geeft aan dat het
vochtgehalte van Jumbo kan blijven gehandhaafd in een ruimte met een temperatuur
tussen 10° en 30° C en een relatieve luchtvochtigheid van 50 à 60%. Daarom moet zo
spoedig mogelijk na aankomst (zie 4.3) op het werk tot behandeling worden overgegaan,
ter voorkoming van te grote vochtinvloeden.

4.3. Verwerking Jumbo
Bij de verwerking de volgende punten aanhouden:
• Na het zagen van de Jumbo platen deze ontvetten en licht schuren
• Gezaagde en niet-gezaagde kanten voorzien van radius = R3
• Gezaagde en niet-gezaagde zijkanten van twee lagen UniPrime Randsealer voorzien
• Jumbo is voorzien van een extra zware schilderklare beschermlaag waarin een primer
verwerkt is. Deze licht van kleur zijnde grondverf film is speciaal ontwikkeld voor hoog
gekwalificeerd schilderwerk en laat zich in een of twee lagen aflakken.
• Bij toepassing van Jumbo moeten spijkers en schroeven, kortom alle bevestigingsmaterialen,
corrosiebestendig zijn ter voorkoming van onder meer roestvlekken.
• Behandel de spijker-, schroef- en nietgaten direct na montage met een nauwelijks
krimpend vulmiddel, bijvoorbeeld epoxy (binnen 24 uur). Dit geldt ook voor eventuele
beschadigingen en dergelijke die tijdens montage of transport zijn ontstaan.
• Na voorbehandeling zoals hiervoor omschreven, binnen 3 weken de definitieve afwerklaag
aanbrengen, door middel van het gekozen verfsysteem en volgens voorschrift van
de verffabrikant*.
• De achterzijde kan onbehandeld blijven.
• Het eindresultaat is strak en glad schilderwerk, zonder doortekening zonder doortekening
van de onderliggende fineerlaag.
*Informeer altijd bij de verfleverancier voor de juiste verfkeuze en randafwerking.
Ook voor onderhoud verwijzen wij u naar de instructies van de verffabrikant.
4.4 Onderhoud
Onderhoud het materiaal volgens voorschrift van de verffabrikant. Voor verdere
verwerkings- en onderhoudsvoorschriften verwijzen wij naar onder andere het Centrum
Hout en de Nederlandse Bond van Timmerfabrikanten.
Enkele adviezen voor verwerking in de bouw:
• Zorg voor goede ventilatie aan de achterzijde van de panelen.
• Het verdient aanbeveling scherpe kanten te ‘breken’ om het opname vermogen van
de randafwerking te verhogen.
• Rond de onderkant van de panelen iets af, dan blijven er geen waterdruppels hangen.
4.5 Jumbo Randafwerking
Bij Verwerkingsstappen
het toepassen van multiplex is de afwerking van de kopse kanten van groot belang.
Hiermee wordt voorkomen dat het multiplex teveel vocht opneemt en er schade ontstaat.
- Ontvetten en schuren
Zaag - Kanten devoorzien kopsevan kanten ronde kanten bij horizontale (radius = R3) vlakken bij voorkeur schuin (‘arm’) en schuur deze
- 2 Lagen randsealer op de kanten aanbrengen
goed glad. Zorg voor adequate randafwerking met randsealer. Werk de randen ook
- Gebruik RVS bevestigingsmaterialen
volgens - Schroef-, bovenstaand spijker- en nietgaten advies binnen 24-uur af wanneer afwerken met de epoxy randen geschilderd worden. Vormt de laatst
aangebrachte - Aanbrengen van definitieve laag geen afwerklaag goed binnen gesloten 3 wekenfilm?
Breng dan nog een extra laag aan.
R=3
R=3
1 2 3
4
5
1: Open voegen. Geen stuiknaden. 2+3: Rechte kanten met ruimte van 8mm voor ’werking’ (zwellen, krimpen en onderhoud).
Geen verstek met schuine kanten. 4: Waterslagprofiel. Geen H-profiel. 5: Afronden. Niet recht afschuinen.
R=3
R=3
R=3
7

8
Aantekeningen:

mei 2010
Garantiecertificaat
Geldig binnen de EU
Jumbo tot 30 jaar fabrieksgarantie.
Jumbo garandeert de duurzaamheid van de lijmverbindingen voor een
periode van 20 jaar voor Jumbo ‘O’ Okoume, ‘S’ Mahonie en zelfs 30 jaar
voor Jumbo Super Paint. De garantietermijn wordt gerekend vanaf de
leveringsdatum. Indien de datum van levering niet bekend is, geldt de
factuurdatum.
Projectgegevens:
Project locatie Aannemer Dealer
Naam :
Adres :
Postcode :
Plaats :
Telefoon :
Opdrachtgever Architect
Naam :
Adres :
Postcode :
Plaats :
Telefoon :
Garantiecertificaat aangevraagd door:
Naam :
Adres :
Postcode :
Plaats :
Telefoon :
Datum afgifte : / /
Datum aankoop : / /
* doorhalen wat niet van toepassing is.
Het garantiecertificaat geldt uitsluitend indien het ingevuld aan
Fetim Professional opgestuurd is:
Fetim Professional, Antwoordnummer 864, 1000 RA, Amsterdam.

F3007/004 NL versie
05/2010
Garantiebepalingen
Jumbo garandeert de duurzaamheid van de lijmverbindingen voor een periode van 20 jaar voor
Jumbo ‘O’ Okoumé, ‘S’ Mahonie en zelfs 30 jaar voor Jumbo Super Paint.
De garantietermijn wordt gerekend vanaf de leveringsdatum. Indien de datum van levering niet bekend is,
geldt de factuurdatum.
Indien binnen deze periode delaminatie optreedt, welke het gevolg is van fabricage- of materiaalfouten en
welke nadelige invloed hebben op de constructie, dan verplicht de leverancier zich:
Jumbo ‘O’ Okoumé, ‘S’ Mahonie
De defecte pla(a)t(en) gratis te herleveren.
Tevens worden eventuele bijkomende kosten voor het vervangen van de pla(a)t(en) vergoed, tot hoogstens
3x de gefactureerde waarde van de defecte plaat en tot een maximum van € 20.000,- per gebeurtenis geldig
voor de eerste tien jaar van de garantieperiode. Voor het 11 e tot en met 15 e jaar van de garantieperiode geldt
een vergoeding van de kosten van maximaal de helft van de gefactureerde waarde van de defecte plaat
met een maximum van € 10.000,- per gebeurtenis. Voor het 16 e t/m 20 e jaar van de garantieperiode worden
uitsluitend de defecte platen herleverd.
Jumbo Super Paint
De defecte pla(a)t(en) gratis te herleveren.
Tevens worden eventuele bijkomende kosten voor het vervangen van de pla(a)t(en) vergoed, tot hoogstens
3x de gefactureerde waarde van de defecte plaat en tot een maximum van € 30.000,- per gebeurtenis geldig
voor de eerste tien jaar van de garantieperiode. Voor het 11 e tot en met 20 e jaar van de garantieperiode geldt
een vergoeding van de kosten van maximaal de helft van de gefactureerde waarde van de defecte plaat
met een maximum van € 15.000,- per gebeurtenis. Voor het 21e t/m 30 e jaar van de garantieperiode worden
uitsluitend de defecte platen herleverd.
Garantie vervalt indien:
– De platen niet conform de verwerkingsvoorschriften zijn behandeld.
– De platen ruw en onoordeelkundig zijn gebruikt/verwerkt.
– De platen reeds voor verwerking zichtbare gebreken vertoonde.
– De platen voor andere doeleinden zijn toegepast als waar ze volgens de feitelijke en gangbare normen
voor zijn geschikt.
– De schade het gevolg is van normale slijtage en/of gebrekkig onderhoud.
Uitsluitingen:
– Gevolgschade ontstaan door gebreken aan Jumbo.
– Schadegevallen waarbij bedrog en/of vandalisme een rol speelt.
– Schades ten gevolge van zogenaamde force majeur.
Procedure schademelding:
Schadegevallen dienen uiterlijk binnen drie dagen na constatering schriftelijk
te worden gemeld bij de leverancier. Hierbij dient te worden vermeld:
– Het factuurnummer inclusief de leveringsdatum;
– De datum van schadeconstatering;
– Het aantal defecte platen;
– Een specificatie van de te verwachte vervangingskosten;
– Het adres van de locatie waar de beschadigde platen zich bevinden.
In alle gevallen dient de leverancier in de gelegenheid te worden gesteld de defecte platen te inspecteren in
de toestand waarin en op de locatie waar de schade voor het eerst is geconstateerd.

Uw Jumbo verkooppunt:
Fetim Professional
Tel.: 020 580 5285
Email: professional@fetim.nl
www.fetimprofessional.nl
www.FrontsAndFronts.nl
F F3007/003 3223/008 NL versie versie 06/2007 05/2010
