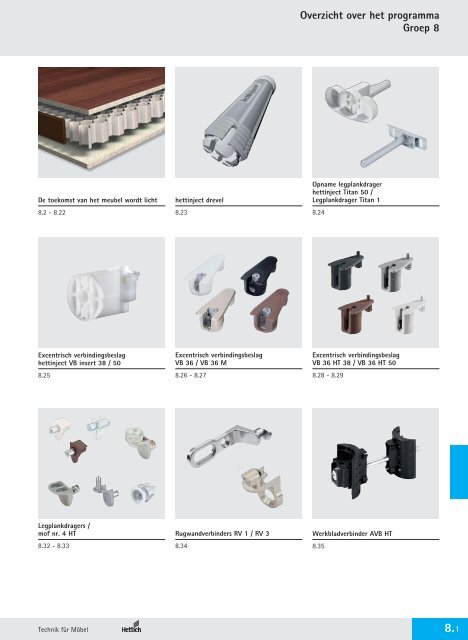

<strong>Overzicht</strong> <strong>over</strong> <strong>het</strong> <strong>programma</strong><br />
<strong>Groep</strong> 8<br />
De toekomst van <strong>het</strong> meubel wordt licht<br />
8.2 - 8.22<br />
<strong>het</strong>tinject drevel<br />
8.23<br />
Opname legplankdrager<br />
<strong>het</strong>tinject Titan 50 /<br />
Legplankdrager Titan 1<br />
8.24<br />
Excentrisch verbindingsbeslag<br />
<strong>het</strong>tinject VB insert 38 / 50<br />
8.25<br />
Excentrisch verbindingsbeslag<br />
VB 36 / VB 36 M<br />
8.26 - 8.27<br />
Excentrisch verbindingsbeslag<br />
VB 36 HT 38 / VB 36 HT 50<br />
8.28 - 8.29<br />
Legplankdragers /<br />
mof nr. 4 HT<br />
8.32 - 8.33<br />
Rugwandverbinders RV 1 / RV 3<br />
8.34<br />
Werkbladverbinder AVB HT<br />
8.35<br />
Technik für Möbel<br />
8.1
Beslagtechniek voor lichte constructies<br />
i<br />
<strong>het</strong>tinject verbindingstechnologie –<br />
de toekomst van <strong>het</strong> meubel wordt licht<br />
8.2 www.<strong>het</strong>tich.com
Beslagtechniek voor lichte constructies<br />
<strong>het</strong>tinject<br />
Verbindingsdrevel vrij<br />
positioneerbaar<br />
Deklaag<br />
Honigraat<br />
Deklaag<br />
De voorwaarde voor een design- en constructievrijheid<br />
voor lichte meubels die ook in de toekomst mogelijk is<br />
zijn intelligente oplossingen die alle componenten tot<br />
een functionerend systeem verbinden. Pas dan kunnen<br />
optimale meubels onstaan. Dat is onze eis aan de<br />
innovatieve verbindingstechnologie <strong>het</strong>tinject voor de<br />
lichte bouwwijze. <strong>het</strong>tinject beslagen verbinden alle<br />
componenten - plaat, kant en beslag - perfect.<br />
Vastheid en stabiliteit ontstaan exact en precies planbaar<br />
op die plaats in de lichte plaat waar <strong>het</strong> nodig is. Samen<br />
met u en uw ideeën ontwikkelen wij op basis van<br />
<strong>het</strong>tinject economische oplossingen voor de volgende<br />
meubelgeneraties. Daarop verheugen wij ons - want<br />
de toekomst bestaat uit lichte bouwwijze.<br />
Kant<br />
www.<strong>het</strong>tinject.com<br />
Technik für Möbel<br />
8.3
Beslagtechniek voor lichte constructies<br />
De lichte bouwwijze –<br />
met minder hout volwaardige meubels construeren<br />
Economie en ecologie zijn belangrijke doelwitten<br />
voor de duurzame omgang met de natuurlijke ressource<br />
hout. Het ontzien van deze unieke ruwstof is alleen<br />
maar mogelijk m.b.v. innovaties waardoor ander<br />
materiaal op dezelfde manier kan worden verwerkt<br />
en tegelijkertijd <strong>het</strong> aandeel aan houtbestanddelen<br />
wordt gereduceerd.<br />
De <strong>het</strong>tinject verbindingstechnologie is onderhevig aan<br />
een dynamisch ontwikkelingsproces dat lichte<br />
oplossingen biedt voor toekomstige uitdagingen.<br />
Lichte platen bieden in vergelijking met<br />
gebruikelijke platen on<strong>over</strong>trefbare voordelen.<br />
Want minder materiaal garandeert economische<br />
voordelen ondanks steigende prijzen van<br />
materiaal en transportkosten.<br />
Het waardevolle hout wordt verder gebruikt in<br />
de deklagen van de lichte plaat als belangrijk<br />
kwaliteitskenmerk van hoogwaardige meubels.<br />
Toekomstig zal <strong>het</strong> gebruik van deklagen<br />
van 2 mm en minder zich als standaard<br />
ontwikkelen.<br />
8.4 www.<strong>het</strong>tich.com
Beslagtechniek voor lichte constructies<br />
Technik für Möbel<br />
8.5
Beslagtechniek voor lichte constructies<br />
<strong>het</strong>tinject verbindingssysteem –<br />
inspiratie voor nieuw meubeldesign<br />
Licht materiaal laat fascinerende meubels<br />
ontstaan om te wonen, te leven en te<br />
werken. Want lichte platen zorgen voor<br />
volledig nieuwe normen in de inrichting<br />
van meubels en interieur. De innovatieve<br />
bevestigingstechniek <strong>het</strong>tinject biedt een<br />
veelzijdige prestatie voor groots design.<br />
Een potentieel waarmee nieuwe markten<br />
kunnen worden ver<strong>over</strong>d.<br />
Vorm en functie kunnen in lichte bouwwijze<br />
even individueel als economisch worden<br />
gerealiseerd. Vooral de beurs- en<br />
winkelbouw en de interieurinrichting, maar<br />
ook <strong>het</strong> objectbereik profiteren van<br />
toepassingen in lichte bouwwijze. Hoge<br />
transport- en montagekosten worden<br />
duidelijk gereduceerd. De lichte oplossingen<br />
voor beursstanden, winkelinrichting of<br />
wandelementen voor de interieurinrichting<br />
kunnen makkelijk worden gerealiseerd in<br />
hoogwaardig, functioneel design.<br />
Atmosferische lichtensceneringen kunnen in<br />
lichte bouwwijze worden gerealiseerd.<br />
Op elke willekeurige plaats van <strong>het</strong> meubel<br />
kan een plaatselijke verlichting of een<br />
lichtprofiel worden geïntegreerd. De<br />
kabelgeleiding gebeurt dan praktisch<br />
onzichtbaar direct in de lichte plaat.<br />
8.6 www.<strong>het</strong>tich.com
Beslagtechniek voor lichte constructies<br />
De lichte bouwwijze maakt een veel makkelijkere<br />
productie van grote woonmeubels mogelijk dan<br />
tot nog toe. M.b.v. de onzichtbare <strong>het</strong>tinject VB<br />
insert ontstaan uit grendelloze platen sterk<br />
belastbare rekken in indrukwekkende groottes. Een<br />
voordeel van <strong>het</strong> gebruik van lichte platen is<br />
de merkelijk grotere <strong>over</strong>spanningsafstand met<br />
minder doorbuiging dan bij gebruikelijke platen. Zelfs<br />
trendy rekoplossingen met dikke zijwanden kunnen<br />
zonder problemen worden geconcipieerd. Ook voor<br />
grote schuifdeuren biedt de lichte bouwwijze zich<br />
aan. Het lage gewicht maakt <strong>het</strong> gebruik van lichte<br />
beslagen mogelijk.<br />
Minder materiaal - meer design.<br />
Technik für Möbel<br />
8.7
Beslagtechniek voor lichte constructies<br />
8.8 www.<strong>het</strong>tich.com
Beslagtechniek voor lichte constructies<br />
<strong>het</strong>tinject –<br />
voor elke soort lichte plaat<br />
de optimale bevestiging<br />
Alle componenten voor een lichte plaat kunnen exact volgens de<br />
eigen eisen worden samengesteld. Daarvoor wordt de plaat volgens<br />
haar eigenschappen gekozen, waarbij de dikte van de deklaag<br />
afhankelijk is van de nodige belasting. De deklaag kan additioneel<br />
worden uitgerust met speciale eigenschappen zoals moeilijk<br />
ontvlambaar en vochtbestendig evenals met de meest verschillende<br />
decoratieve elementen. Zo kan een lichte plaat individueel worden<br />
opgebouwd volgens speciale eisen. Een belangrijk voordeel van<br />
<strong>het</strong>tinject: zelfs in lichte platen met heel dunne deklagen zorgt<br />
de <strong>het</strong>tinject kleefdrevel voor maximale vastheid en stabiliteit.<br />
Dynamische belastingen in <strong>het</strong> meubel<br />
maken de verbinding van beide deklagen<br />
met elkaar noodzakelijk. Het effect van<br />
verschillende krachten wordt m.b.v. de<br />
<strong>het</strong>tinject direct in de plaat verminderd.<br />
<strong>het</strong>tinject is een innovatief systeem met<br />
ontwikkelingspotentieel. Vraag naar onze<br />
individuele oplossingen!<br />
Technik für Möbel<br />
8.9
Beslagtechniek voor lichte constructies<br />
De <strong>het</strong>tinject drevel voor directbevestigingsschroeven<br />
6,3 mm biedt de mogelijkheid<br />
ook beslagen met van tevoren gemonteerde<br />
schroeven te gebruiken.<br />
Traditionele beslagen kunnen m.b.v. <strong>het</strong>tinject<br />
voor spaanplaatschroeven worden bevestigd<br />
en bieden de mogelijkheid daarvoor ook langere<br />
schroeven te gebruiken.<br />
<strong>het</strong>tinject –<br />
een verbindingstechnologie<br />
met<br />
potentieel<br />
<strong>het</strong>tinject biedt een uniek aanpassingsvermogen<br />
met systeem. De procedure kan<br />
heel flexibel op de gebruikte componenten<br />
worden afgestemd. Afhankelijk van<br />
de toepassing, de verwerking en de tact<br />
maakt <strong>het</strong>tinject <strong>het</strong> gebruik van<br />
verschillende kleefstoffen mogelijk. Even<br />
variabel kunnen de kleefdrevels in<br />
verschillende middenlagen -<br />
uitgeschuimd, met honigraatstructuur of<br />
van massief materiaal - worden gebruikt.<br />
Een maximale vastheid wordt bereikt.<br />
8.10 www.<strong>het</strong>tich.com
Beslagtechniek voor lichte constructies<br />
<strong>het</strong>tinject<br />
De voordelen<br />
als <strong>over</strong>zicht:<br />
<strong>het</strong>tinject VB insert maakt een<br />
onzichtbare, bijzonder stabiele,<br />
demonteerbare verbinding van<br />
kastonderdelen of afzonderlijke<br />
platen mogelijk.<br />
De <strong>het</strong>tinject Titan zorgt ervoor<br />
dat bij gebruik alle voordelen van<br />
de verbindingstechnologie 100 %<br />
bruikbaar zijn.<br />
· Gelijkblijvende interfaces<br />
· Hoge vastheid<br />
· Beproefd systeem<br />
· Flexibele positionering van de<br />
bevestigingspunten<br />
· Aanpassing van de kleefkanalen<br />
op aanvraag<br />
· Aanpassing van de kleefstof<br />
op aanvraag<br />
interzum award:<br />
intelligent<br />
material & design<br />
2009<br />
<strong>het</strong>tinject – een uitstekende<br />
innovatie!<br />
De toekomstgerichte <strong>het</strong>tinject<br />
verbindingstechnologie <strong>over</strong>tuigt<br />
spelenderwijs - en werd daarvoor<br />
reeds veelvuldig met gerenomeerde<br />
prijzen onderscheiden.<br />
Technik für Möbel<br />
8.11
Beslagtechniek voor lichte constructies<br />
De <strong>het</strong>tinject kleefdrevel –<br />
steekt standaard<br />
beslagen op elk punt<br />
op <strong>het</strong> oppervlak<br />
Onderbrekingen in de deklaag door uitscheuringen tijdens<br />
<strong>het</strong> boren worden automatisch met kleefstof gevuld.<br />
Deklaag<br />
Grootscheeps gelijmd<br />
Kleefstof invullen<br />
Kleefkanalen<br />
Elke <strong>het</strong>tinject kleefdrevel leidt de kleefstof<br />
via stroomkanalen naar de bovenste en<br />
onderste deklaag. De procedure vormt een<br />
driedimensionele structuur aan de deklagen,<br />
vergelijkbaar met een draagconstructie.<br />
Daaruit resulteert een heel stabiele<br />
constructie die zowel trek- als ook<br />
drukkrachten kan opnemen. Zelfs lichte<br />
platen met heel dunne deklagen (< 4 mm)<br />
kunnen veilig worden verwerkt. De kleine<br />
hoeveelheid kleefstof die wordt gebruikt<br />
zorgt voor een korte tacttijd, waarbij de<br />
hardingstijd individueel kan worden gekozen<br />
afhankelijk van de kleefstof.<br />
Grootscheeps gelijmd<br />
Speling (1 - 3 mm) tussen drevel<br />
en deklaag onderaan compenseert<br />
de toleranties<br />
<strong>het</strong>tinject kan ook worden gebruikt<br />
in massief materiaal zoals Balsa,<br />
geschuimde middenlagen,<br />
damplaten en platen van of<br />
met metaal.<br />
8.12 www.<strong>het</strong>tich.com
Beslagtechniek voor lichte constructies<br />
<strong>het</strong>tinject<br />
De voordelen<br />
als <strong>over</strong>zicht:<br />
· Hoogste stabiliteit<br />
· Flexibel te positioneren<br />
· Hoogste proceszekerheid<br />
· Verschillende kleefstoffen kunnen<br />
worden gebruikt<br />
· Kleefstoffen kunnen individueel<br />
worden gedoseerd<br />
· Standaard beslagen kunnen<br />
worden gebruikt<br />
· Beschikbaar voor de dunste<br />
platen en deklagen<br />
· Compenseert toleranties<br />
· Geen bewerking van de<br />
onderste deklaag<br />
· Het boorgat moet<br />
niet worden<br />
gezuiverd<br />
Technik für Möbel<br />
8.13
Beslagtechniek voor lichte constructies<br />
<strong>het</strong>tinject VB insert –<br />
<strong>het</strong> onzichtbare beslag<br />
Deklaag<br />
Grootscheeps gelijmd<br />
Kleefkanalen<br />
Kleefstof invullen<br />
Stof of verontreinigingen<br />
kunnen de functie van<br />
de volledig ingekapselde<br />
excenter niet hinderen.<br />
De <strong>het</strong>tinject VB insert verbindt volledig<br />
verborgen 38 mm of 50 mm lichte platen<br />
met 4 mm dikke deklagen. Voor <strong>het</strong> gebruik<br />
is alleen maar een standaard boring<br />
noodzakelijk, wat tijdsbesparend is t.o.v.<br />
een uitfrezing. De kleefstof voor de<br />
VB insert wordt op twee plaatsen ingevoerd.<br />
Van hieruit wordt de kleefstof via speciale<br />
kleefkanalen tegelijkertijd naar beide<br />
deklagen geleid en <strong>het</strong> beslag bevestigd.<br />
De ideale krachtverdeling garandeert een<br />
hoge belastbaarheid van <strong>het</strong> kant-en-klare<br />
product. De combinatiemogelijkheid van<br />
dit verbindingsbeslag met de beproefde<br />
Twister drevel is uiterst praktisch.<br />
Grootscheeps gelijmd<br />
Het beslag wordt van vooraan aan<br />
een vrij kiesbaar bevestigingspunt<br />
ingelaten en kan van beide zijden<br />
worden bediend.<br />
8.14 www.<strong>het</strong>tich.com
Beslagtechniek voor lichte constructies<br />
<strong>het</strong>tinject<br />
De voordelen<br />
als <strong>over</strong>zicht:<br />
· Onzichtbaar<br />
· Eenvoudige boorverwerking<br />
· Aan beide zijden te bedienen<br />
· Combineerbaar met Twister drevel<br />
· Hoge vastheid maakt constructies<br />
zonder rugwand mogelijk<br />
· Ook bruikbaar in de grendel<br />
of massief materiaal<br />
· Tijdsbesparend<br />
Technik für Möbel<br />
8.15
Beslagtechniek voor lichte constructies<br />
<strong>het</strong>tinject manueel –<br />
<strong>over</strong>tuigend makkelijk tot met de<br />
hand vervaardigde lichte meubels<br />
<strong>het</strong>tinject voegt zich probleemloos in<br />
arbeidsprocessen. Alle traditionele<br />
beslagen, die op een 4 of 6,3 mm<br />
schroef baseren, kunnen daardoor voor<br />
de meubelconstructie worden gebruikt.<br />
De separate toevoer van de kleefstof<br />
biedt enorme voordelen in de<br />
proceszekerheid in vergelijking met<br />
geïntegreerde kleefstof omdat de<br />
hoeveelheid en de soort kleefstof precies<br />
op de plaat kunnen worden afgestemd.<br />
Additioneel compenseert de kleefdrevel<br />
toleranties in de plaatverwerking<br />
automatisch. Zelfs de boring in de plaat<br />
moet niet voldoen aan bepaalde eisen.<br />
De deklaag onderaan wordt niet<br />
aangeboord, zodat onder de drevel<br />
nog 1 mm speling is. Daardoor wordt<br />
doordrukken of aftekeningen in de<br />
onderste deklaag vermeden.<br />
Via één enkel kanaal verdeelt de<br />
kleefstof in de drevel zich automatisch<br />
via diverse andere vloeikanalen naar<br />
de bevestigingspunten.<br />
1. Boring in de lichte plaat 2. Plaatsen van de <strong>het</strong>tinject<br />
kleefdrevel<br />
3. Injectie van de kleefstof m.b.v. een<br />
drukluchtpistool. De drevel wordt naar<br />
boven afgedicht door de spits en deze<br />
zorgt voor een vrij schroefkanaal.<br />
8.16 www.<strong>het</strong>tich.com
Beslagtechniek voor lichte constructies<br />
<strong>het</strong>tinject<br />
De voordelen<br />
als <strong>over</strong>zicht:<br />
· Eenvoudig in gebruik<br />
· Zekere verwerking<br />
· Hoogste vastheid<br />
· Geen aftekening<br />
in de onderste deklaag<br />
· Drevel compenseert toleranties<br />
<strong>het</strong>tinject kan ook verticaal worden<br />
verwerkt of achteraf woden<br />
gemonteerd.<br />
4. Het einde van <strong>het</strong> injectieproces<br />
is herkenbaar aan<br />
de kleurwissel.<br />
5. Wanneer de kleefstof verhard is,<br />
worden standaard beslagen<br />
gemonteerd.<br />
Technik für Möbel<br />
8.17
Beslagtechniek voor lichte constructies<br />
M.b.v. aggregaattechniek kunnen bestaande<br />
verwerkingscentra makkelijk achteraf worden<br />
gemonteerd. Drevels in magazijnen en automatische<br />
verlijming bieden een hoge proceszekerheid.<br />
<strong>het</strong>tinject –<br />
procesveilige standaard voor<br />
de volledig automatische<br />
verwerking<br />
Bestaande machineconcepten bieden de<br />
mogelijkheid kleefdrevels evenals verbinders<br />
aan de voorkant automatisch te verwerken.<br />
Zelfs doorlooptechniek is mogelijk.<br />
Dat <strong>het</strong> <strong>het</strong>tinject procédé geschikt is voor<br />
<strong>het</strong> proces is geprogrammeerd door <strong>het</strong><br />
eenvoudige principe en is gebaseerd op<br />
jarenlange ervaring bij <strong>het</strong> gebruik van<br />
kleefstoffen in de meubelindustrie. Zo<br />
kunnen verschillende kleefstoffen worden<br />
afgestemd op <strong>over</strong>eenkomstige tacttijden.<br />
1. Boring in de lichte plaat 2. Spaanders kunnen in de plaat<br />
achterblijven.<br />
3. <strong>het</strong>tinject monteren en tegelijkertijd<br />
de drevel verlijmen.<br />
8.18 www.<strong>het</strong>tich.com
Beslagtechniek voor lichte constructies<br />
<strong>het</strong>tinject<br />
De voordelen<br />
als <strong>over</strong>zicht:<br />
· Betrouwbaar, snel en proceszeker<br />
· Gelijkblijvende kwaliteit<br />
· Hoogste vastheid<br />
· Competente aanbieders<br />
van machines<br />
· Gelijkblijvende interface als basis<br />
<strong>het</strong>tinject biedt voor de verwerking een<br />
toekomstgericht concept dat meegroeit<br />
en dat de hoogstmogelijke flexibiliteit<br />
toelaat bij tegelijkertijd goede<br />
proceszekerheid in de productie.<br />
Het procédé kan makkelijk in de<br />
procesketen worden geïmplementeerd,<br />
te beginnen bij <strong>het</strong> toevoegen van<br />
gereedschap in de CNC-productie tot en<br />
met volledig automatische<br />
productiestraten en kant-en-klare<br />
concepten voor de doorloop.<br />
4. De kleefstof verlijmt de spaanders<br />
met de drevel <strong>over</strong> een groot vlak<br />
met de deklagen en met de honigraat.<br />
De verwerkingsafloop bij <strong>het</strong> verbindingsbeslag<br />
<strong>het</strong>tinject VB insert is identiek.<br />
Technik für Möbel<br />
8.19
Beslagtechniek voor lichte constructies<br />
N<br />
4 8<br />
Uitscheurwaardes in platen voor lichte<br />
constructies met 4 mm deklaag<br />
Uitscheurwaardes in platen voor lichte<br />
constructies met 8 mm deklaag<br />
1250<br />
1. Directbevestigingsschroef 260 - 300 N<br />
2. Speciale schroeven voor platen<br />
voor lichte constructies 270 - 310 N<br />
3. <strong>Hettich</strong> mof nr. 4 HT 300 - 400 N<br />
4. <strong>het</strong>tinject kleefdrevel 650 - 850 N<br />
5. Speciale schroeven voor platen<br />
voor lichte constructies 620 - 720 N<br />
6. <strong>het</strong>tinject kleefdrevel<br />
750 - 1250 N<br />
6.<br />
1000<br />
4.<br />
750<br />
Uitscheurwaardes van een directbevestigingsschroef<br />
in 19 mm<br />
massieve spaanplaat 600 - 700 N<br />
5.<br />
500<br />
3.<br />
250<br />
750<br />
1.<br />
2.<br />
Gebruik in platen voor<br />
lichte constructies niet<br />
aanbevolen<br />
Dikte van de deklaag<br />
Gebruik in platen voor<br />
lichte constructies<br />
aanbevolen<br />
De uitscheurwaarde wordt ietwat hoger wanneer de deklaag dikker wordt.<br />
500<br />
250<br />
0 N<br />
2,7 mm 3 mm 4 mm<br />
De uitscheurwaarde werd d.m.v. tests bepaald. Daarvoor werden honigraatplaten met deklagen van spaanplaten volgens<br />
DIN EN 312 met een schijnbare dichtheid volgens DIN EN 3323 gebruikt.<br />
De uitscheurwaardes van bevestigingsmiddelen kunnen sterk worden beïnvloed door de soort en kwaliteit van de gebruikte lichte platen<br />
evenals door de verwerkingstoleranties. Daarom moet telkens worden gecontroleerd of de gekozen bevestigingsmiddelen geschikt zijn.<br />
8.20 www.<strong>het</strong>tich.com
Beslagtechniek voor lichte constructies<br />
<strong>het</strong>tinject –<br />
<strong>over</strong>tuigend in de test<br />
en in de praktijk<br />
De toekomst van <strong>het</strong> meubel wordt licht –<br />
<strong>Hettich</strong> ontwikkelt daarvoor oplossingen!<br />
De specialisten i.v.m. lichte bouwwijze van <strong>Hettich</strong> geven graag<br />
ter plaatse raad rondom <strong>het</strong> thema lichte bouwwijze en helpen<br />
u verder tot de complete oplossing. Daarbij is <strong>het</strong> belangrijk dat alle<br />
componenten - plaat, kant en beslag - voor de geplande toepassing<br />
op elkaar worden afgestemd. <strong>Hettich</strong> beschikt <strong>over</strong> een<br />
competentienetwerk i.v.m. lichte bouwwijze en helpt graag<br />
de juiste partner te vinden.<br />
<strong>het</strong>tinject Technikum: <strong>Hettich</strong> maakt ideeën<br />
tot speciale oplossing voor de lichte bouwwijze<br />
Breng uw wensen, ideeën en meubels mee naar <strong>het</strong> Technikum<br />
in Kirchlengern. Hier is u <strong>het</strong> dichtst bij de standvastige<br />
verderontwikkeling van de <strong>het</strong>tinject kleefdreveltechnologie.<br />
Uiteindelijk leveren onze klanten uit de industrie en <strong>het</strong> handwerk<br />
<strong>het</strong>tinject<br />
De voordelen<br />
als <strong>over</strong>zicht:<br />
· Betrouwbaar<br />
· Beproefde kwaliteit<br />
· Toekomstgericht omwille van<br />
de standaardisering<br />
· Voortdurende verdere ontwikkelingen<br />
bieden potentieel voor de toekomst<br />
de uitdagingen om bijzondere beslagoplossingen te ontwikkelen.<br />
In gemeenschappelijke proeven worden prototypes getest, precies op<br />
uw eisen afgestemd en z<strong>over</strong> ontwikkeld dat <strong>het</strong> in de serieproductie<br />
kan gaan. Dat garandeert voordelen t.o.v. de concurrentie.<br />
Laat ons samen werk maken van de innovatie <strong>het</strong>tinject!<br />
www.<strong>het</strong>tinject.com<br />
Technik für Möbel<br />
8.21
Beslagtechniek voor lichte constructies<br />
Specificatie van de op de markt beschikbare lichte platen<br />
4 4 8 8<br />
Zonder dwarsbalk<br />
< 4 mm deklaag<br />
Met dwarsbalk<br />
< 4 mm deklaag<br />
Zonder dwarsbalk<br />
> 8 mm deklaag<br />
Met dwarsbalk<br />
> 8 mm deklaag<br />
Beslag<br />
Zonder dwarsbalk<br />
4 mm 4 mm + 4 mm + 8 mm 8 mm +<br />
deklaag <strong>het</strong>tinject mof nr. 4 HT deklaag <strong>het</strong>tinject<br />
Verbindingsbeslagen VB 18 / 20 D / 19 / 21 D ✘<br />
VB 35 / VB 35 M<br />
✘<br />
VB 36 / 36 M / 36 HT / 36 HT M ✘ ✘<br />
<strong>het</strong>tinject VB insert ✘ ✘<br />
Toolex VB 54 ✘ ✘<br />
Trapeziumvormige beslagen ✘ ✘<br />
Legplankdragers Sekura / 30 kg ✘ ✘<br />
Rugwandverbinders ✘ ✘<br />
Inschroefdrevel voor VB ✘ ✘ ✘ ✘<br />
Kastbaarhouders ✘ ✘ ✘ ✘<br />
Scharnieren<br />
Intermat / Ecomat (Houten) schroeven ø 3,5 / ø 4,0 ✘ ✘ ✘<br />
Moffen ø 10 (snelmontage Flash inbegrepen)<br />
✘<br />
Mof ø 8<br />
✘<br />
Gereedschapsloos (Fix)<br />
✘<br />
Directbevestigingsschroeven ø 6,3 ✘* ✘ ✘*<br />
Slide-on (Houten) schroeven ø 3,5 / ø 4,0 ✘ ✘ ✘<br />
Mof ø 10<br />
✘<br />
Directbevestigingsschroeven ø 6,3 ✘* ✘ ✘*<br />
Minimat (Houten) schroeven ø 3,5 / ø 4,0 ✘ ✘ ✘<br />
Mof ø 8<br />
✘<br />
Directbevestigingsschroeven ø 6,3 ✘* ✘ ✘*<br />
Montageplaat (Houten) schroeven ø 3,5 / ø 4,0 / ø 4,5 ✘ ✘<br />
Directbevestigingsschroeven ø 6,3 ✘* ✘ ✘*<br />
Spreidtaplas ø 5 / ø 10<br />
✘<br />
Indruktaplas ø 10<br />
✘<br />
Schuifladegeleidingen Quadro 25 ✘ ✘ ✘<br />
Quadro V6 / V6+ / V8 ✘ ✘ ✘<br />
KA 1730 ✘ ✘ ✘<br />
Vouw- en schuifdeuren TopLine 22 / 27 ✘ ✘<br />
TopLine 110 – Deurzijwand ✘ ✘<br />
InLine ✘ ✘<br />
SlideLine 66 – Deurzijwand ✘ ✘<br />
HorizonSynchro ✘ ✘<br />
WingLine 770 / 780 / 26 ✘ ✘<br />
* Gebruik bij <strong>het</strong>tinject drevels met ø 5 mm schroefkanalen<br />
De belastbaarheid is afhankelijk van de kwaliteit van de gebruikte lichte plaat. Voor de uitscheurwaardes vergelijk de aanwijzing op pagina 8.20.<br />
8.22 www.<strong>het</strong>tich.com
4 4 8 8<br />
Beslagtechniek voor lichte constructies<br />
<strong>het</strong>tinject drevel<br />
<strong>het</strong>tinject drevel<br />
· Voor de flexibel positioneerbare bevestiging<br />
van beslagen aan lichte platen<br />
· Geschikt voor spaanplaat- en<br />
directbevestigingsschroeven met ø 4 mm<br />
· Voor boor-ø 10 mm<br />
· Kunststof wit<br />
Montage met afstand 1 - 3 mm<br />
tot de onderste deklaag<br />
3<br />
Lengte<br />
10<br />
1 - 3<br />
Montage met aangeboorde<br />
onderste deklaag<br />
3<br />
ø 4<br />
ø 10<br />
Lengte Bestelnr. VE<br />
mm<br />
15 9 066 657 1/200<br />
20 9 066 397 1/200<br />
25 9 066 404 1/200<br />
27 9 066 406 1/200<br />
33 9 066 407 1/200<br />
41 9 083 492 1/200<br />
45 9 066 409 1/200<br />
10<br />
1 - 3<br />
Lengte<br />
<strong>het</strong>tinject drevel<br />
· Voor de flexibel positioneerbare bevestiging<br />
van beslagen aan lichte platen<br />
· Geschikt voor directbevestigingsschroeven<br />
met ø 6,3 mm<br />
· Voor boor-ø 10 mm<br />
· Kunststof wit<br />
Montage met afstand 1 - 3 mm<br />
tot de onderste deklaag<br />
35<br />
Lengte<br />
10<br />
1-3<br />
Montage met aangeboorde<br />
onderste deklaag<br />
35<br />
Lengte<br />
ø 6,3<br />
ø 10<br />
Lengte Bestelnr. VE<br />
mm<br />
33 9 083 488 1/200<br />
41 9 083 493 1/200<br />
45 9 083 490 1/200<br />
10<br />
1 - 3<br />
De belastbaarheid is afhankelijk van de kwaliteit van de gebruikte lichte plaat. Voor de uitscheurwaardes vergelijk de aanwijzing op pagina 8.20.<br />
Technik für Möbel<br />
8.23
Beslagtechniek voor lichte constructies<br />
Legplankdrager <strong>het</strong>tinject Titan<br />
4 4 8 8<br />
Opname legplankdrager <strong>het</strong>tinject<br />
Titan 50<br />
· Voor de veilige vormvaste en krachtige<br />
opname van de legplankdrager Titan 1,<br />
zie onderaan<br />
· Verborgen montage achter de bodem<br />
van <strong>het</strong> rek<br />
· Geschikt vanaf 4 mm deklaag<br />
· Voor plaatdiktes 50 mm<br />
· Montage alleen maar in lichte platen<br />
met rand<br />
· Maakt de zijdelingse, hoogte- en<br />
neigingsverstelling van de legplankdrager<br />
Titan 1 mogelijk<br />
· Kunststof wit<br />
ø 36 ø 36<br />
ø 44<br />
ø 25<br />
50<br />
25<br />
105<br />
50<br />
Bestelnr.<br />
Op aanvraag<br />
VE<br />
30<br />
30<br />
20<br />
Legplankdrager Titan 1<br />
· Verborgen montage achter de bodem<br />
van <strong>het</strong> rek<br />
· Maximum belasting bij twee legplankdragers, ±4<br />
plaat 9 kg inbegrepen<br />
· Draagbout: SW 10 mm<br />
· Hoogteverstelling: ±4 mm<br />
· Zijdelingse verstelling: ±4 mm<br />
· Verstelling van de bodemneiging<br />
· Staal verzinkt<br />
50 %<br />
25 %<br />
25 %<br />
Bestelnr.<br />
VE<br />
0 079 713 1/20<br />
max. 300<br />
max. 1000<br />
De belastbaarheid is afhankelijk van de kwaliteit van de gebruikte lichte plaat. Voor de uitscheurwaardes vergelijk de aanwijzing op pagina 8.20.<br />
8.24 www.<strong>het</strong>tich.com
4 4 8 8<br />
Beslagtechniek voor lichte constructies<br />
Excentrisch verbindingsbeslag<br />
<strong>het</strong>tinject VB insert 38 / 50<br />
· Niet zichtbaar verbindingsbeslag voor heel<br />
vormvaste en krachtige verbindingen van<br />
legplanken en zijwanden van lichte platen<br />
volgens <strong>het</strong> beproefde excenter-sluitprincipe<br />
· Geschikt vanaf 4 mm deklaag<br />
· Voor plaatdiktes van 38 of 50 mm<br />
· Behuizing: kunststof wit<br />
· Excenter: gegoten zink<br />
36,5<br />
ø 6 - ø 8<br />
50<br />
32 / 44<br />
Optionele boring om de excenter<br />
van bovenaan aan te halen<br />
min. 4<br />
Artikel ø mm Bestelnr. VE<br />
<strong>het</strong>tinject VB insert 38 32 9 097 989 1/200<br />
<strong>het</strong>tinject VB insert 50 44 9 097 991 1/200<br />
38 / 50<br />
50<br />
32 / 44<br />
ø 6 - ø 8<br />
19 / 25<br />
38 / 50<br />
ø 32 / 44<br />
Twister Inschroefdrevel DU 232 voor<br />
<strong>het</strong>tinject VB insert 38 / 50<br />
36,5<br />
ø 5<br />
· Geschikt voor lichte platen met 8 mm deklagen<br />
· Bij deklagen van 4 mm montage<br />
uitsluitend met kleefdrevel <strong>het</strong>tinject 38 / 50<br />
· Met directe schroefdraad voor boor-ø 5 mm<br />
· Spanmaat 30 mm<br />
· Staal verzinkt / kunststof zwart<br />
ø 8<br />
36,5<br />
11<br />
ø 5<br />
ø 10<br />
Bestelnr.<br />
VE<br />
0 020 058 1/200<br />
30 11<br />
Twister Inschroefdrevel DU 320 voor<br />
<strong>het</strong>tinject VB insert 38 / 50<br />
36,5<br />
ø 5<br />
· Geschikt voor lichte platen met 8 mm deklagen<br />
· Bij deklagen van 4 mm montage<br />
uitsluitend met kleefdrevel <strong>het</strong>tinject 38 / 50<br />
· Met directe schroefdraad voor boor-ø 5 mm<br />
· Spanmaat 30 mm<br />
· Staal verzinkt / kunststof zwart<br />
ø 8<br />
36,5<br />
8,5<br />
ø 5<br />
ø 10<br />
Bestelnr.<br />
VE<br />
0 048 038 1/200<br />
30 8,5<br />
De belastbaarheid is afhankelijk van de kwaliteit van de gebruikte lichte plaat. Voor de uitscheurwaardes vergelijk de aanwijzing op pagina 8.20.<br />
Technik für Möbel<br />
8.25
Beslagtechniek voor lichte constructies<br />
Excentrisch verbindingsbeslag VB 36<br />
4 4 8 8<br />
· Verbindingsbeslag voor vormvaste en krachtige verbindingen van<br />
legplanken en zijwanden volgens <strong>het</strong> beproefde excenter-sluitprincipe<br />
· Geschikt vanaf 3 mm deklaag<br />
· Voor plaatdiktes van 16 of 19 mm<br />
· Het beslag wordt in een dubbele boring met 32 mm boorafstand<br />
gedrukt. Inlaatboringen met ø 20 en 10 mm.<br />
· Montage alleen maar in lichte platen met rand<br />
· Behuizing: gegoten zink of kunststof<br />
· Excenter: gegoten zink<br />
Legplank van bovenaan of<br />
van vooraan inleggen<br />
Verbindingsbeslag VB 36 / 16<br />
· Voor 16 mm plank<br />
9,5 +0,5<br />
ø 10 ø 20<br />
32<br />
ø 12<br />
Optionele boring om de excenter<br />
van bovenaan aan te halen<br />
Artikel Materiaal Oppervlak Bestelnr. VE<br />
VB 36 D / 16 Gegoten<br />
zink vernikkeld 0 065 525 1/200<br />
VB 36 / 16 Kunststof wit 0 065 527 1/200<br />
bruin 0 065 528 1/200<br />
zwart 0 079 645 1/200<br />
10,5<br />
8<br />
16<br />
12,5<br />
Verbindingsbeslag VB 36 / 19<br />
· Voor 19 mm plank<br />
9,5 +0,5<br />
ø 10<br />
ø 20<br />
32<br />
ø 12<br />
Optionele boring om de excenter<br />
van bovenaan aan te halen<br />
14<br />
19<br />
Artikel Materiaal Oppervlak Bestelnr. VE<br />
VB 36 D / 19 Gegoten<br />
zink vernikkeld 0 065 529 1/200<br />
VB 36 / 19 Kunststof wit 0 065 531 1/200<br />
bruin 0 065 532 1/200<br />
zwart 0 079 646 1/200<br />
10,5<br />
9,5<br />
Drevels zie pagina 8.30 - 8.31<br />
De belastbaarheid is afhankelijk van de kwaliteit van de gebruikte lichte plaat. Voor de uitscheurwaardes vergelijk de aanwijzing op pagina 8.20.<br />
8.26 www.<strong>het</strong>tich.com
4 4 8 8<br />
Beslagtechniek voor lichte constructies<br />
Excentrisch verbindingsbeslag VB 36 M<br />
· Verbindingsbeslag voor vormvaste en krachtige verbindingen van<br />
legplanken en zijwanden volgens <strong>het</strong> beproefde excenter-sluitprincipe<br />
· Geschikt vanaf 3 mm deklaag<br />
· Voor plaatdiktes van 16 of 19 mm<br />
· Het beslag wordt in een dubbele boring met 32 mm boorafstand<br />
gedrukt. Inlaatboringen met ø 20 en 10 mm.<br />
· Montage alleen maar in lichte platen met rand<br />
· Met rand als montagehulp<br />
· Behuizing: gegoten zink of kunststof<br />
· Excenter: gegoten zink<br />
Leplank van boven-aan<br />
inleggen. Montagehulp<br />
voor <strong>het</strong> inleggen<br />
van de legplanken.<br />
Verbindingsbeslag VB 36 M / 16<br />
· Voor 16 mm plank<br />
9,5 +0,5<br />
ø 10 ø 20<br />
32<br />
ø 12<br />
Optionele boring om de excenter<br />
van bovenaan aan te halen<br />
Artikel Materiaal Oppervlak Bestelnr. VE<br />
VB 36 MD / 16 Gegoten<br />
zink vernikkeld 0 065 517 1/200<br />
VB 36 M / 16 Kunststof wit 0 065 519 1/200<br />
bruin 0 065 520 1/200<br />
zwart 0 079 647 1/200<br />
10,5<br />
8<br />
16<br />
12,5<br />
Verbindingsbeslag VB 36 M / 19<br />
· Voor 19 mm plank<br />
9,5 +0,5<br />
ø 10<br />
ø 20<br />
32<br />
ø 12<br />
Optionele boring om de excenter<br />
van bovenaan aan te halen<br />
Artikel Materiaal Oppervlak Bestelnr. VE<br />
VB 36 MD / 19 Gegoten<br />
zink vernikkeld 0 065 521 1/200<br />
VB 36 M / 19 Kunststof wit 0 065 523 1/200<br />
bruin 0 065 524 1/200<br />
zwart 0 079 648 1/200<br />
10,5<br />
9,5<br />
14<br />
19<br />
Drevels zie pagina 8.30 - 8.31<br />
De belastbaarheid is afhankelijk van de kwaliteit van de gebruikte lichte plaat. Voor de uitscheurwaardes vergelijk de aanwijzing op pagina 8.20.<br />
Technik für Möbel<br />
8.27
Beslagtechniek voor lichte constructies<br />
Excentrisch verbindingsbeslag VB 36 HT 38<br />
4 4 8 8<br />
· Verbindingsbeslag voor vormvaste en krachtige verbindingen van<br />
legplanken en zijwanden volgens <strong>het</strong> beproefde excentersluitprincipe<br />
· Geschikt vanaf 3 mm deklaag<br />
· Voor plaatdiktes van 30 - 38 mm<br />
· Het beslag wordt in een dubbele boring met 32 mm boorafstand<br />
gedrukt. Inlaatboringen met ø 25 en 10 mm.<br />
· Montage alleen maar in lichte platen met rand<br />
· Groter spreideffect d.m.v. inslagpin<br />
· Naar keuze met rand als montagehulp<br />
· Behuizing: kunststof<br />
· Excenter: gegoten zink<br />
VB 36 HT<br />
met rand<br />
Leplank van bovenaan inleggen.<br />
Montagehulp voor <strong>het</strong> inleggen<br />
van de legplanken.<br />
VB 36 HT<br />
zonder rand<br />
Legplank van bovenaan of<br />
van vooraan inleggen<br />
ø 10 ø 25<br />
ø 12<br />
32<br />
Optionele boring om de excenter<br />
van bovenaan aan te halen<br />
min. 3<br />
15<br />
26<br />
30 - 38<br />
19<br />
Oppervlak Bestelnr. VE<br />
met rand zonder rand<br />
zwart 9 066 389 9 066 388 1/200<br />
grijs 9 066 864 9 066 865 1/200<br />
bruin 9 078 237 9 078 233 1/200<br />
wit 9 078 236 9 078 232 1/200<br />
Drevels zie pagina 8.30 - 8.31<br />
+0,5<br />
11,5<br />
Afdekkap voor VB 36 HT<br />
· Gegoten zink vernikkeld<br />
Bestelnr.<br />
VE<br />
9 081 302 1/200<br />
Drevels zie pagina 8.30 - 8.31<br />
De belastbaarheid is afhankelijk van de kwaliteit van de gebruikte lichte plaat. Voor de uitscheurwaardes vergelijk de aanwijzing op pagina 8.20.<br />
8.28 www.<strong>het</strong>tich.com
4 4 8 8<br />
Beslagtechniek voor lichte constructies<br />
Excentrisch verbindingsbeslag VB 36 HT 50<br />
· Verbindingsbeslag voor vormvaste en krachtige verbindingen van<br />
legplanken en zijwanden volgens <strong>het</strong> beproefde excentersluitprincipe<br />
· Geschikt vanaf 3 mm deklaag<br />
· Voor plaatdiktes van 45 - 60 mm<br />
· Het beslag wordt in een dubbele boring met 32 mm boorafstand<br />
gedrukt. Inlaatboringen met ø 25 en 10 mm.<br />
· Montage alleen maar in lichte platen met rand<br />
· Groter spreideffect d.m.v. inslagpin<br />
· Naar keuze met rand als montagehulp<br />
· Behuizing: kunststof<br />
· Excenter: gegoten zink<br />
VB 36 HT<br />
met rand<br />
Leplank van bovenaan inleggen.<br />
Montagehulp voor <strong>het</strong> inleggen<br />
van de legplanken.<br />
VB 36 HT<br />
zonder rand<br />
Legplank van bovenaan of<br />
van vooraan inleggen<br />
ø 10 ø 25<br />
ø 12<br />
32<br />
Optionele boring om de excenter<br />
van bovenaan aan te halen<br />
min. 3<br />
15<br />
45 - 60<br />
32<br />
25<br />
Oppervlak Bestelnr. VE<br />
met rand zonder rand<br />
zwart 9 066 391 9 066 390 1/200<br />
grijs 9 066 867 9 066 868 1/200<br />
bruin 9 078 246 9 078 249 1/200<br />
wit 9 078 245 9 078 248 1/200<br />
Drevels zie pagina 8.30 - 8.31<br />
11,5 +0,5<br />
Afdekkap voor VB 36 HT<br />
· Gegoten zink vernikkeld<br />
Bestelnr.<br />
VE<br />
9 081 302 1/200<br />
Drevels zie pagina 8.30 - 8.31<br />
De belastbaarheid is afhankelijk van de kwaliteit van de gebruikte lichte plaat. Voor de uitscheurwaardes vergelijk de aanwijzing op pagina 8.20.<br />
Technik für Möbel<br />
8.29
Beslagtechniek voor lichte constructies<br />
Inschroefdrevel voor VB 36 / VB 36 M / VB 36 HT<br />
4 4 8 8<br />
ø 3<br />
Inschroefdrevel DU 261<br />
· Geschikt voor lichte platen<br />
met 8 mm deklagen<br />
· Bij deklagen van 4 mm montage<br />
uitsluitend met kleefdrevel <strong>het</strong>tinject<br />
· Met directe schroefdraad voor boor-ø 3 mm<br />
· Spanmaat 6,7 mm<br />
· Staal verzinkt<br />
4<br />
ø 10<br />
ø 10<br />
Bestelnr.<br />
VE<br />
0 065 540 1/200<br />
6,7 11<br />
ø 5<br />
Inschroefdrevel DU 279<br />
· Geschikt voor lichte platen<br />
met 8 mm deklagen<br />
· Bij deklagen van 4 mm montage<br />
uitsluitend met kleefdrevel <strong>het</strong>tinject<br />
· Met directe schroefdraad voor boor-ø 5 mm<br />
· Spanmaat 6,7 mm<br />
· Staal verzinkt<br />
8<br />
ø 5<br />
ø 10<br />
Bestelnr.<br />
VE<br />
0 074 688 1/200<br />
6,7 11<br />
ø 5<br />
Inschroefdrevel DU 260<br />
· Geschikt voor lichte platen<br />
met 8 mm deklagen<br />
· Bij deklagen van 4 mm montage<br />
uitsluitend met kleefdrevel <strong>het</strong>tinject<br />
· Met directe schroefdraad voor boor-ø 5 mm<br />
· Spanmaat 6,7 mm<br />
· Staal verzinkt<br />
8<br />
ø 5<br />
ø 10<br />
Bestelnr.<br />
VE<br />
0 064 872 1/200<br />
6,7 7,8<br />
De belastbaarheid is afhankelijk van de kwaliteit van de gebruikte lichte plaat. Voor de uitscheurwaardes vergelijk de aanwijzing op pagina 8.20.<br />
8.30 www.<strong>het</strong>tich.com
4 4<br />
Beslagtechniek voor lichte constructies<br />
Dubbele drevel voor VB 36 / VB 36 M / VB 36 HT<br />
Dubbele drevel DU 712<br />
· Voor 16 mm middenwand<br />
· Boor-ø 5 mm<br />
· Spanmaat 6,7 mm<br />
· Staal blank<br />
ø 5<br />
16<br />
ø 5<br />
Bestelnr.<br />
VE<br />
0 065 535 1/100<br />
6,7 16 6,7<br />
Dubbele drevel DU 867<br />
· Voor 19 mm middenwand<br />
· Boor-ø 5 mm<br />
· Spanmaat 6,7 mm<br />
· Staal blank<br />
ø 5<br />
19<br />
ø 5<br />
Bestelnr.<br />
VE<br />
0 065 536 1/100<br />
6,7 19 6,7<br />
De belastbaarheid is afhankelijk van de kwaliteit van de gebruikte lichte plaat. Voor de uitscheurwaardes vergelijk de aanwijzing op pagina 8.20.<br />
Technik für Möbel<br />
8.31
Beslagtechniek voor lichte constructies<br />
Legplankdragers<br />
4 4 8 8<br />
Legplankdragers Safety<br />
· Stift-ø 5 mm<br />
· Stalen stift met kunststof drager<br />
4 ø 5<br />
8<br />
Oppervlak Bestelnr. VE<br />
wit 0 025 090 1/500<br />
transparant 0 016 180 1/500<br />
beige 0 025 092 1/500<br />
bruin 0 025 091 1/500<br />
min. 4<br />
Legplankdragers Universal 1<br />
· Stift-ø 5 mm<br />
· Extra 1 tap voor legplank<br />
· Gegoten zink vernikkeld<br />
ø 5<br />
10<br />
7,5 ø 5<br />
5<br />
8<br />
min. 4<br />
Bestelnr.<br />
VE<br />
0 019 557 1/500<br />
Legplankdragers Sekura 2<br />
· Stift-ø 5 mm<br />
· Gegoten zink vernikkeld<br />
5<br />
ø 5<br />
8<br />
min. 4<br />
Bestelnr.<br />
VE<br />
0 025 100 1/500<br />
Legplankdragers Sekura 6<br />
· Stift-ø 5 mm<br />
· Extra 1 tap voor legplank<br />
· Gegoten zink vernikkeld<br />
12,5<br />
ø 5<br />
8<br />
12<br />
ø 5<br />
Bestelnr.<br />
VE<br />
0 079 707 1/500<br />
8<br />
min. 4<br />
De belastbaarheid is afhankelijk van de kwaliteit van de gebruikte lichte plaat. Voor de uitscheurwaardes vergelijk de aanwijzing op pagina 8.20.<br />
8.32 www.<strong>het</strong>tich.com
4 4<br />
8 8<br />
Beslagtechniek voor lichte constructies<br />
Legplankdragers / mof nr. 4 HT<br />
Legplankdragers Sekura 7<br />
Gat-ø 5 mm voor directbevestigingsschroef,<br />
verzonken kop ø 6,3 mm<br />
Aanwijzing: bij deklagen van 4 mm moet<br />
de spreidmof nr. 4 HT worden gebruikt voor de<br />
veilige bevestiging, details zie onderaan de pagina<br />
Gat-ø 3 mm voor spaanplaatschroef,<br />
verzonken kop ø 4 mm<br />
Aanwijzing: bij deklagen van 4 mm moet<br />
de spreidmof nr. 4 HT worden gebruikt voor de<br />
veilige bevestiging, details zie onderaan de pagina<br />
· Telkens 1 stift extra voor plank<br />
· Gegoten zink<br />
Mof 4 HT<br />
12<br />
ø 5<br />
12,5<br />
ø 8<br />
8<br />
ø 5<br />
min. 4<br />
<strong>het</strong>tinject drevel<br />
12<br />
ø 5<br />
Gat-ø Oppervlak Bestelnr. VE<br />
5 mm vernikkeld 0 053 012 1/500<br />
3 mm vernikkeld 0 079 711 1/500<br />
12,5<br />
8<br />
ø 3<br />
min. 4<br />
ø 10<br />
Legplankdragers voor glazen bodems Sekura 8<br />
· Stift-ø 5 mm<br />
· Met steun voor glazen bodem<br />
· Gegoten zink vernikkeld / transparant<br />
5<br />
ø 5<br />
Bestelnr.<br />
VE<br />
0 047 609 1/500<br />
8<br />
min. 4<br />
Mof nr. 4 HT<br />
3 - 4<br />
· Ter bevestiging van beslagen aan lichte platen met<br />
deklagen van 3 - 4 mm<br />
· Geschikt voor beslagen met rustende belasting<br />
(zogenaamde statische belasting) zoals b.v.<br />
legplankdragers, kastbaarhouders of<br />
rugwandverbinders<br />
· Voor boor-ø 8 mm<br />
· Geschikt voor directbevestigingsschroeven<br />
met ø 6,3 mm, zie onderaan<br />
· Kunststof natuur<br />
ø 8<br />
11<br />
ø 6,3<br />
4 4<br />
Bestelnr.<br />
VE<br />
9 079 736 1/500<br />
Directbevestigingsschroef ø 6,3 mm<br />
voor mof nr. 4 HT<br />
· Lenskop<br />
· Voor ø 5 mm boringen<br />
· Bij deklagen van 4 mm moet de spreidmof nr. 4 HT<br />
worden gebruikt voor de veilige bevestiging, details zie boven<br />
· PZ-kruisgleuf<br />
· Staal vernikkeld<br />
Lengte mm Bestelnr. VE<br />
11 0 040 006 1/200<br />
13 0 040 007 1/200<br />
15 0 040 008 1/200<br />
Directbevestigingsschroef ø 6,3 mm<br />
voor mof nr. 4 HT<br />
· Verzonken kop<br />
· Voor ø 5 mm boringen<br />
· Bij deklagen van 4 mm moet de spreidmof nr. 4 HT<br />
worden gebruikt voor de veilige bevestiging, details zie boven<br />
· PZ-kruisgleuf<br />
· Staal vernikkeld<br />
Lengte mm Bestelnr. VE<br />
11 0 047 451 1/200<br />
14 0 047 452 1/200<br />
De belastbaarheid is afhankelijk van de kwaliteit van de gebruikte lichte plaat. Voor de uitscheurwaardes vergelijk de aanwijzing op pagina 8.20.<br />
Technik für Möbel<br />
8.33
Beslagtechniek voor lichte constructies<br />
Rugwandverbinders RV 1 / RV 3<br />
Rugwandverbinder RV 1<br />
· Ter bevestiging van rugwanden aan lichte platen<br />
met deklagen vanaf 4 mm<br />
· Bij deklagen van 4 mm moet de spreidmof nr. 4 HT<br />
worden gebruikt voor een veilige bevestiging,<br />
details zie pagina 8.33<br />
· Te monteren in rijgatboringen ø 5 mm<br />
· De rugwand wordt d.m.v. <strong>het</strong> beslag tegen<br />
de kastzijwand getrokken<br />
· Gegoten zink vernikkeld<br />
Montage aan lichte platen (deklaag<br />
min. 4 mm) met spreidmof nr. 4 HT en<br />
directbevestigingsschroef ø 6,3 mm<br />
4 4<br />
max. 5<br />
37<br />
15<br />
ø 10<br />
15<br />
2,2<br />
2<br />
ø 8<br />
Bestelnr.<br />
VE<br />
0 019 558 1/100<br />
Montage aan lichte platen (deklaag<br />
min. 8 mm) met directbevestigingsschroef<br />
ø 6,3 mm<br />
15 3<br />
8 8<br />
max. 5<br />
ø 10<br />
37<br />
15<br />
2,2<br />
ø 5<br />
Rugwandverbinder RV 3<br />
· Ter bevestiging van rugwanden aan lichte platen<br />
met deklagen vanaf 4 mm<br />
· Bij deklagen van 4 mm moet de spreidmof nr. 4 HT<br />
worden gebruikt voor een veilige bevestiging,<br />
details zie pagina 8.33<br />
· Te monteren in rijgatboringen ø 5 mm<br />
· Opheffing van boorspelingen door slobgat<br />
Montage aan lichte platen (deklaag<br />
min. 4 mm) met spreidmof nr. 4 HT en<br />
directbevestigingsschroef ø 6,3 mm<br />
4 4<br />
max. 5 15<br />
ø 10<br />
5<br />
15<br />
2<br />
ø 8<br />
Bestelnr.<br />
VE<br />
0 079 661 1/100<br />
Montage aan lichte platen (deklaag<br />
min. 8 mm) met directbevestigingsschroef<br />
ø 6,3 mm<br />
8 8<br />
ø 10<br />
3<br />
max. 5 15<br />
ø 5<br />
15<br />
5<br />
Directbevestigingsschroef ø 6,3 mm<br />
voor RV 1 / RV 3<br />
· Lenskop<br />
· Voor ø 5 mm boringen<br />
· PZ-kruisgleuf<br />
· Staal vernikkeld<br />
Lengte mm Bestelnr. VE<br />
11 0 040 006 1/200<br />
13 0 040 007 1/200<br />
15 0 040 008 1/200<br />
De belastbaarheid is afhankelijk van de kwaliteit van de gebruikte lichte plaat. Voor de uitscheurwaardes vergelijk de aanwijzing op pagina 8.20.<br />
8.34<br />
www.<strong>het</strong>tich.com
8 8<br />
Beslagtechniek voor lichte constructies<br />
Werkbladverbinder AVB HT<br />
· Voor stabiele vorm- en krachtgesloten verbindingen<br />
van werkbladen voor lichte constructies<br />
· Voor plaatdiktes van 50 en 60 mm<br />
· Te gebruiken met 8 mm deklagen<br />
· Behuizingsboor-ø 40 mm<br />
· Boordiepte 46 of 56 mm<br />
· Een in de kunststof behuizing geïntegreerde 90°<br />
omkeertransmissie met binnenzeskant maakt een<br />
makkelijke en snelle bevestiging m.b.v. een<br />
accu-schroevendraaier mogelijk<br />
· Staal verchroomd / kunststof zwart<br />
<br />
<br />
13<br />
ø 40<br />
X<br />
X<br />
4 8<br />
50 / 60<br />
46 / 56<br />
Lengte Maat X Dikte van <strong>het</strong> werkblad VE<br />
mm mm 50 mm 60 mm<br />
65 33 - 44 9 079 567 9 080 216 1/20<br />
100 49 - 61 9 079 570 9 080 217 1/20<br />
150 75 - 86 9 079 571 9 080 218 1/20<br />
De belastbaarheid is afhankelijk van de kwaliteit van de gebruikte lichte plaat. Voor de uitscheurwaardes vergelijk de aanwijzing op pagina 8.20.<br />
Technik für Möbel<br />
8.35
Change language
