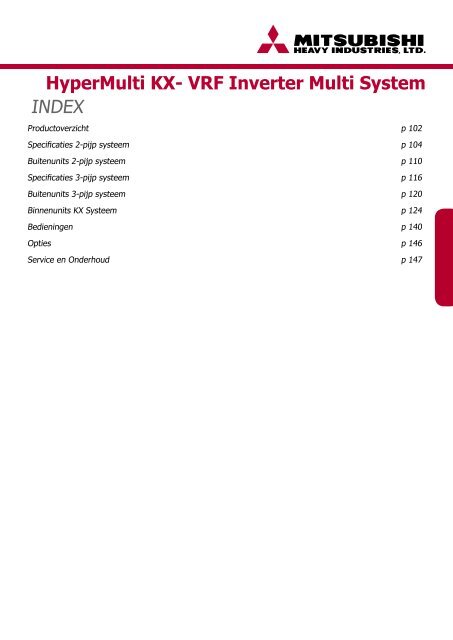

HyperMulti KX- VRF Inverter Multi System

INDEX

Productoverzicht

p 102

Specificaties 2-pijp systeem

Buitenunits 2-pijp systeem

Specificaties 3-pijp systeem

Buitenunits 3-pijp systeem

Binnenunits KX Systeem

Bedieningen

Opties

Service en Onderhoud

p 104

p 110

p 116

p 120

p 124

p 140

p 146

p 147

Product overzicht

HyperMulti KX

Buitenunits (11,2 kW tot 136 kW) - 24 modellen

1 Buitenunit

Model 4 PK 5 PK 6 PK 8 PK 10 PK 12 PK 14 PK 16 PK 18 PK 20 PK 22 PK 24 PK

Capaciteit 11,2 14,0 15,5 22,4 28,0 33,5 40,0 45,0 50,4 56,0 61,5 68,0

2 Buitenunits

Model 26 PK 28 PK 30 PK 32 PK 34 PK 36 PK 38 PK 40 PK 42 PK 44 PK 46 PK 48 PK

Capaciteit 73,5 80,0 85,0 90,0 96,0 101,0 106,5 113,0 118,0 123,5 130,0 136,0

MHI - KX6

4 PK 5 PK 6 PK

FDC112KXEN6 FDC140KXEN6 FDC155KXEN6

FDC112KXES6 FDC140KXES6 FDC155KXES6

1-fase

3-fase

8 PK 10 PK 12 PK

FDC224KXE6 FDC280KXE6 FDC335KXE6

12 PK 14 PK 16 PK 18 PK

FDC335KXE6-K* FDC400KXE6 FDC450KXE6 FDC504KXE6

20 PK 20 PK 22 PK 24 PK

FDC560KXE6 FDC560KXE6-K* FDC615KXE6 FDC680KXE6

* Enkel voor combinatie-units.

26 PK 28 PK 30 PK 32 PK 34 PK 36 PK

FDC735KXE6 FDC800KXE6 FDC850KXE6 FDC900KXE6 FDC960KXE6 FDC1010KXE6

12+14 14+14 14+16 16+16 16+18 18+18

FDC335KXE6-K

FDC400KXE6











38 PK 40 PK 42 PK 44 PK 46 PK 48 PK

FDC1065KXE6 FDC1130KXE6 FDC1180KXE6 FDC1235KXE6 FDC1300KXE6 FDC1360KXE6

18+20 20+20 20+22 22+22 22+24 24+24













Fl. Heynen & C° n.v. - s.a. 2012/2013

102 Mortsel 03/443 91 71 - Zaventem 02/216 55 00 - Brugge 050/31 91 57 - Eke 09/321 06 40 - Houthalen 011/26 16 54 - Herstal 04/361 28 81

Binnenunits

Brede range: 16 types -79 modellen

Een reeks van 16 verschillende opbouw- of inbouwtoestellen

met verschillende capaciteiten, geeft een totaal van 79

modellen. Zo kan men voor verschillende soort ruimtes, de

beste selectie doen.

Overzicht van de binnenunits: 16 types -79 modellen

Type Capaciteit 0,8 PK 1,0 PK 1,25 PK 1,6 PK 2,0 PK 2,5 PK 3,2 PK 4,0 PK 5,0 PK 6,0 PK 8,0 PK 10,0 PK

4-weg

4-weg

compact

(600x600)

FDT

FDTC

Model 22 28 36 45 56 71 90 112 140 160 224 280


Cassettes

2-weg

FDTW

1-weg

compact

FDTQ

1-weg

FDTS

Hoge

statische

druk

FDU

Kanaalunit

Lage/Med.

statische

druk

Lage

stat.druk

(extra dun)

FDUM

FDUT

Compact en

flexibel

FDUH

Wandmodel

FDK

Plafondmodel

FDE

2-weg

FDFW

Vloermodel

met

behuizing

FDFL

zonder

behuizing

FDFU

Luchtbehandeling

FDU-F

Type Luchtdebiet 250 m³/u 350 m³/u 500 m³/u 800 m³/u 1000 m³/u


unit met warmte

recuperatie

SAF

2012/2013 Fl. Heynen & C° n.v. - s.a.

Mortsel 03/443 91 71 - Zaventem 02/216 55 00 - Brugge 050/31 91 57 - Eke 09/321 06 40 - Houthalen 011/26 16 54 - Herstal 04/361 28 81

103


1. Hoge Efficientie

Hoogste COP waarden in de industrie

We hebben standaard voor alle toestellen klasse A , het hoogste energieniveau met de hoogste COP (Coefficient Of Performance).

EER Koeling

COP

4.5

4.0

3.5

4.00

3.36 3.29

A

CLASS

4.00

3.46 3.41 3.55 3.47 3.42 3.34

3.2

COP Verwarming

COP

4.5

4.0

3.5

A

CLASS

4.33

4.15

3.71 3.72

3.84

3.71

3.84

3.82

3.74 3.75

3.6

3.0

3.0


2.5

4 5 6 8 10 12 14

16 18 20 HP

*COP = Capaciteit [kW] / Opgenomen vermogen [kW]

*de hoge COP bij de KX6 vermindert de draaikosten en is beter voor het milieu.

2.5

4 5 6

8

10

12 14

16 18 20 HP

(ISO-T1 conditions)

2. Compact Ontwerp

4-6 HP

Volume

35% lager

1FAN

Gewicht

34% lager

Oud Model

H1300 x B970 x D370mm

125kg / 0.47m3

Gemakkelijk transport

Minder opvallend

(Betere harmonie)

Nieuw Model

H845 x B970 x D370mm

82kg / 0.30m3

8-12 HP

Volume

47% lager

Gewicht

10% lager

2FAN

Oud Model

H1690 x B1350 x D720mm

245kg / 0.97m3

Gemakkelijk transport

Minder opvallend

(Betere harmonie)

Nieuw Model

H1675 x B1080 x D480mm

221kg / 0.52m3 (FDC224KXE6)



3. Grotere Flexibiliteit

Verhoogde connectie-capaciteit

KX6 serie (4~34Pk) kan gekoppeld worden met

binnentoestellen tot 150~200% t.o.v. 130% voor de vorige

modellen.

Wanneer de totale connectiecapaciteit méér dan 100%

bedraagt, zal iedere binnenunit met dezelfde verhouding

verminderd worden.

KX6 14,16HP unit

PK KX4, KXR4 PK KX6 PK KXR6

5-12 130% 5-12 150%

14-16 130% 14-16 200%

8-16 200%

18-34 130% 18-34 160% 18-34 160%

36-4 130% 36-4 130% 36-4 130%

Indien de aangesloten capaciteit meer dan 130% bedraagt, dient er koelmiddel bijgevoegd

te worden.

Indien bij een KX6/KXR6 systeem van 8 tot 34 PK één of meerdere binnenunits van het

type: FDK, FDFL, FDFU en/of FDFW worden aangesloten, mag de totale capaciteit de

130% niet overschrijden.

KX4

130% capacity connection


200% capacity connection


Meer aansluitbare binnenunits

KX6 is in staat om méér binnenunits (per kW) aan te sluiten in vergelijking met het vorige model KX4.

80

75

Number of connectable indoor unit

70

65

60

55

50

45

40

35

30

25

20

15

10



5

0

4

5 6

8

10 12 14 16 18 20 22 24 26 28 30 32 34 36 38 40 42 44 46 48 HP

Controle-systemen

KX6 serie geeft een brede waaier aan controlesystemen en voorziet steeds de beste oplossing.

KX6 Controle-systeem units met “Nieuwe” SUPERLINK-II

Aard Model Type

Max. aantal

aansluitbare units

Elektronische

vermogen berekening

Bedraad RC-E5 1 -

Individueel

Bedraad RC-EX1A 1

Draadloos RCN-T-36W-E etc. 1 -

Centraal

Drukknoppen

Touch screen

PC windows interface

units

SC-SL1N-E 16 -

SC-SL2NA-E 64 -

SC-SL3N-AE 128 -

SC-SL3N-BE 128 (64x2) X

SC-WGWNA-A 128 (64x2) -

SC-WGWNA-B 128 (64x2) X

BMS interface

units

SC-BGWN-A 128 (64x2) -

BAC net

SC-BGWN-B 128 (64x2) X

Lonworks SC-LGWN-A 96 (48x2) -



105


KX6 - koelleidingen


Installatie en aansluiting van leidingen

Mitsubishi Heavy Industries KX6 systemen zijn

ontworpen om een hoog comfort en een hoge

kwaliteit te verwezenlijken.

De methode waarop het systeem geïnstalleerd

wordt en de materialen die hiervoor gebruikt

worden dragen toe tot dit hoge comfort en

zorgen ervoor dat het systeem gedurende

langere tijd storingsvrij kan werken.

De leidingen moeten geplaatst worden door

een gekwalificeerde technieker.

De selectie van de diameters van deze

leidingen gebeurt in functie van de lengte

van deze leidingen en het vermogen van de

toestellen die aangesloten worden in het

systeem.

Het koper dat gebruikt wordt moet voldoen

aan de gestelde eisen en geschikt zijn voor

de hoge werkingsdrukken van R410a in

verwarmingsmode.

De aangeboden aftakstukken ( DIS.., HEAD… )

moeten gebruikt worden om de verbindingen

met de geselecteerde binnenunits te maken.

Voor verbinding tussen de buitenunits moeten,

indien nodig, de aangeboden aftakstukken (

DOS… ) gebruikt worden.

Het is niet toegestaan om standaard

bochten of T-stukken te gebruiken voor deze

aftakkingen.

De aftakstukken moeten geïnstalleerd worden

volgens de installatievoorschriften van de

fabrikant en zorgen voor een onbeperkte

koelmiddeldoorstroming naar al de toestellen.

Alle lasverbindingen dienen te gebeuren met

een lichte doorstroming van droge stikstof

door de leidingen om interne vervuiling in de

koperen leidingen te voorkomen.

Het indringen van vocht, vuil en andere

verontreiniging in het koper en de toestellen

tijdens installatie dient vermeden te worden.

Na installatie van de koeltechnische leidingen

Eén buitenunit - leidingvoorbeelden:

en aansluiten van de buitenunits, maar

alvorens dat de aftakstukken geïsoleerd

worden, dient een druktest uitgevoerd te

worden met droge stikstof.

Bijvullen van koelmiddel

Het is noodzakelijk om koelmiddel bij te vullen.

De hoeveelheid koelmiddel die moet bijgevuld

worden dient berekend te worden volgens

de opgegeven waarden van de fabrikant en

is gebaseerd op de totale lengte en diameter

van de vloeistofleiding in het systeem en de

voorvulling van de buitenunit.

Leidingen met een collector

HEAD8-371-1

90 90 56 56 36 36 36 36

Leidingen met een aftakkingsset

56 56 36 36 36 112 112 112



KX6 - Koelleidingen

Buitenunit (pk) 4 5 6 8 10 12 14 16 18 20 22 24 26 28 30 32 34 36 38 40 42 44 46 48

Vloeistofleiding

Verste binnenunit

3/8” 1/2” 5/8” 3/4”

Zuigleiding

op

MEER dan

90 meter

3/4” 7/8” 1 1/8” 1 3/8”


Zuigleiding

Verste binnenunit

op

MINDER dan

70 meter

3/8” Verste binnenunit

op

MINDER

5/8”

dan 90

meter

1/2” 5/8” 3/4” 7/8”

7/8” 1 1/8” 1 3/8”

Voor een juiste bepaling van de leidingdiameters maken wij u graag een ontwerp via de selectiesoftware “E-Solution”

Horizontaal

Vloer

Goed

DIS-22-1G/1

DIS-180-1G/1

HEAD6-180-1G

Vloer

Fout

Fout

Goed

Verticaal

Vloer


Vloer

DIS-371-1G/1

DIS-540-2G/1

DOS-2A-1G/1

Meerdere buitenunits - leidingvoorbeelden:

Olie-egalisatie

Buitenunit

aftakkingsset (DOS-2A-1)

112 112 90 90 90 140 140 140

Aftakkingen buitenunits

Buitenunit Aftakking Prijs €

2 units (voor735-1360) DOS-2A-1G/1 400,-

Eerste aftakking binnenunit

Totaal index binnenunits Aftakkingsset Prijs € Collector Prijs €

540 DIS-540-2G/1 400,- HEAD8-540-2G 500,-

112 112 90 90 90 140 140 140



107


KX6 elektrische bedrading - voeding

Bij het nieuwe model KX6 heeft de polariteit van de controlekabels geen belang. Deze controlekabels is een BUS-systeem die alle units verbindt.

Voedingskabels

Deze kabels kunnen op verschillende manieren in de buitenunit gebracht worden. Zowel langs de voorzijde, links, rechts of onderzijde.

Een afzonderlijke voeding moet voorzien worden voor de binnentoestellen.

Alleen de controlekabel verbindt de binnen- met de buitenunit.


Buitenunit voeding: 3 fase 4 draads 380-415V

Verliesstroomschakelaar

Zekering

Aarding

Gescheiden voeding voor de 2e unit

Buitenunit

A Voedingskabel (Buitenunit) [4 draads]

B Buskabel (Super Link )[2 draads]

C Voedingskabel (Binnenunits) [2 draads]

D Afstandsbediening [2 draads]

A

A

B

B

C

Zekering

Binnenunit

Verliesstroomschakelaar

D

R

R R R R

R

Afstandsbediening

Binnenunit voeding: één fase 220-240V

OPGELET

Het is verplicht om zowel een verliesstroomschakelaar als een aparte zekering te voorzien.

KX6 buitenunit: mechanisch compartiment

Elektrische

aansluitdoos

Buitenunit: voeding (terminal block)



KX6 elektrische bedrading - controlesystemen

De controlekabel is een 5 Volt DC, zonder

polariteit en wordt aangesloten op ‘A1’

en ‘B1’. Deze ‘AB’-bekabeling verbindt alle

binnenunit met alle buitenunits. Deze

afgeschermde kabel is 2-draads met een

diam. van 0.75mm² of 1.25mm².

(1) Installatie met 1 buitenunit

BUS kabel

aansluitklemmen

A1

B1

BUS verbinding heeft géén polariteit.

Elke onderstaande verbinding kan gemaakt worden.

A1

A

A1

A

~1000m

1000~1500m

0.75mm 2 1.25mm 2

JA JA

JA NEEN

We raden aan om maar 1 uiteinde van de

afscherming aan te sluiten op de aarding

van één van de buitenunits. Bij alle

andere verbindingen in hetzelfde netwerk

moeten de afschermingen verbonden

worden en electrisch geïsoleerd. Dit

voorkomt een tweede aarding en

elemineert zo electrische storingen.

Wanneer verschillende buitenunits

worden gebruikt, verbind de

controlekabel tussen binnen- en

buitenunits met hetzelfde koeltechnische

systeem tussen A1 en B1. Verbind een

controlekabel tussen de buitenunits met

verschillend koeltechnisch systeem tussen

A2 en B2.

BUS kabel

aansluitklemmen

(2) Installatie met meerdere buitenunits

A B A B A B

Binnenunit

A

B

Binnenunit

A

B

Buitenunit

A1·B1 A2·B2

Buitenunit

A1·B1 A2·B2

BUS kabel

Buitenunit

A1·B1 A2·B2

Binnenunit

A

B

Binnenunit

A

B

B1

B

Buitenunit

A1·B1 A2·B2

Koelleidingen

(a) Het maximum aantal binnenunits dat kan gekoppeld worden in één systeem is 128.

(b) De signaalkabel kan ook aangesloten worden zoals hieronder afgebeeld.

B1

B

Netwerk connector


(3) De signaalkabel kan ook aangesloten worden zoals hieronder afgebeeld.

Buitenunit

Buitenunit

Buitenunit

Belangrijk

Gesloten bekabeling niet toegestaan !

Buitenunit Buitenunit Buitenunit Buitenunit

Binnenunit

Binnenunit

Binnenunit

Binnenunit

Binnenunit

Binnenunit

Binnenunit Binnenunit Binnenunit Binnenunit

Bedrading van de afstandsbediening

Om de verbinding te maken tussen de

afstandsbediening en het binnentoestel

(XY-kabel) gebruik een 2 aderige

afgeschermde kabel van 0,75 mm². De

maximale kabellengte bedraagt 600

meter. Wanneer deze kabel méér dan

100 meter bedraagt, gebruik dan een

aangepast diam. zoals in tabel hiernaast.

We raden aan om maar 1 uiteinde van de

afscherming aan te sluiten op de aarding

van de eerste binnenunit. Bij alle andere

verbindingen in hetzelfde netwerk moeten

de afschermingen verbonden worden

en electrisch geïsoleerd. Dit voorkomt

een tweede aarding en elemineert zo

electrische storingen.

Buitenunit

Lengte(m)

Doorsnede

100 tot 200 0.5mm 2 x 2 draads

tot 300

0.75mm 2 x 2 draads

tot 400


tot 600


A

A

B

B

Binnenunit


A

B

Binnenunit

A

B

Binnenunit

De BUS verbinding mag

niet gesloten zijn,

zoals in het schema

aangeduid is.

A

B

Binnenunit

Toestellen uit verschillende

koeltechnische systemen in

hetzelfde Superlink system

kunnen samen aangestuurd worden.



109

VRF - Buitenunits - 2 pijps


Warmtepompen 4, 5, 6 pk (11.2 kW~15.5 kW)

Model No.

FDC112KXEN6



FDC112KXES6



Nominaal koelvermogen

11.2kW (1phase)






Blue

Fin


• De KX6 warmtepomp 2-pijpsystemen geeft een hoog

rendement bij VRF toepassingen voor ofwel enkel

koelen ofwel enkel verwarmen, ideaal voor open

ruimtes

• Er kunnen tot 8 binnentoestellen aangesloten worden

met een max van 150 % van het nominaal vermogen

• Hoog rendement met een COP in koeling tot meer dan

4.0.

• In een KX6 zitten ALLEEN DC-inverter compressoren.

• Totale leidinglengte tot 100 meter en afstand tussen

verste binnen- en buitenunit max. 70 meter.

Totale lengte: 100m

Buitenunit

Binnenunit

Binnenunit

Hoogteverschil

30m(buitenunit boven)

15m(buitenunit onder)

Max hoogteverschil

tussen de

binnenunits: 15m

Verste

binnenunit: 70m

* De totale max. lengte van de vloeistofleiding ø9.52mm(3/8"): 50 m of minder.

Toepassingsgebied

50

40

30

20

10

0

-10

-20

-15°C

+43°C

Koeling

-20°C

+15.5°C

Verwarming

Technische gegevens

Buitenunit FDC112KXEN6 FDC140KXEN6 FDC155KXEN6 FDC112KXES6 FDC140KXES6 FDC155KXES6

Nominaal vermogen pk 4 5 6 4 5 6

Spanning 230 / 1 / 50 Hz 230 / 1 / 50 Hz 230 / 1 / 50 Hz 380 / 3 / 50 Hz 380 / 3 / 50 Hz 380 / 3 / 50 Hz

Koelvermogen kW 11,2 14 15,5 11,2 14 15,5

Verwarmingsvermogen kW 12,5 16 16,3 12,5 16 16,3

Electrisch verbruik koeling kW 2,8 4,17 4,71 2,8 4,17 4,71

Electrisch verbruik verw. kW 2,89 4,31 4,38 2,89 4,31 4,38

Opgenomen stroom koeling A 13,5 - 12,4 20,6 - 18,9 23,3 - 21,3 4,5 - 4,1 6,9 - 6,3 7,8 - 7,1

Opgenomen stroom verw. A 14,1 - 12,9 21,5 - 19,7 21,9 - 20,1 4,7 - 4,3 7,2 - 6,6 7,3 - 6,7

Afmetingen buiten (HxBrxD) mm 845 x 970 x 370 845 x 970 x 370 845 x 970 x 370 845 x 970 x 370 845 x 970 x 370 845 x 970 x 370

Netto gewicht kg 85 85 85 87 87 87

Koelmiddelvulling R410a kg 5 5 5 5 5 5

Geluidsniveau koeling/verw. dB(A) 52 / 54 53 / 55 53 / 56 52 / 54 53 / 55 53 / 56

Vloeistofleiding inch 3/8" 3/8" 3/8" 3/8" 3/8" 3/8"

Gasleiding inch 5/8" 5/8" 5/8" 5/8" 5/8" 5/8"

Connectiecapaciteit % 80 - 150 80 - 150 80 - 150 80 - 150 80 - 150 80 - 150

Max. aantal te koppelen indoorunits 6 8 8 6 8 8

Prijs € 5.620,- 6.043,- 6.465,- 5.620,- 6.043,- 6.465,-




Warmtepompen 8, 10, 12 pk (22.4 kW~33.5 kW)

Model No.





22.4kW

28.0kW

33.5kW

Blue

Fin




ruimtes




4.0.





Tot de eerste aftakking:

max 130m

Van de eerste aftakking

tot de verste binnenunit:

max 90m

Buitenunit

Binnenunit

Binnenunit

Binnenunit





tussen de



50

40

30

20

10

0

-10

-15°C

+43°C

Koeling

+15.5°C

Verwarming


Verste


-20

-20°C


Buitenunit FDC224KXE6 FDC280KXE6 FDC335KXE6

Nominaal vermogen pk 8 10 12

Spanning 380 / 3 / 50 Hz 380 / 3 / 50 Hz 380 / 3 / 50 Hz

Koelvermogen kW 22,4 28 33,5

Verwarmingsvermogen kW 25 31,5 37,5

Electrisch verbruik koeling kW 5,6 8,09 9,82

Electrisch verbruik verw. kW 6,03 8,21 10,12

Opgenomen stroom koeling A 9,25 - 8,47 13,22 - 12,1 15,87 - 14,53

Opgenomen stroom verw. A 9,85 - 9,02 13,41 - 12,28 16,36 - 14,98

Afmetingen buiten (HxBrxD) mm 1675 x 1080 x 480 1675 x 1080 x 480 1675 x 1080 x 480

Netto gewicht kg 221 221 224

Koelmiddelvulling R410a kg 11,5 11,5 11,5

Geluidsniveau koeling/verw. dB(A) 58 / 58 59 / 60 61 / 61

Vloeistofleiding inch 3/8" 3/8" 1/2"

Gasleiding inch 3/4" 7/8" 1 1/8"

Connectiecapaciteit % 50 - 150 50 - 150 50 - 150

Max. aantal te koppelen indoorunits 15 19 22

Prijs € 11.118,- 12.383,- 14.150,-



111



Warmtepompen 14, 16 pk (40.0 kW~45.0 kW)

Model No.




40.0kW

45.0kW

Blue

Fin





ruimtes




3.6.






max 130m



max 90m

Verste


Buitenunit

Binnenunit

Binnenunit

Binnenunit





tussen de



Dezelfde grondoppervlakte voor de modellen

(14 en 16 pK)

Ideaal voor koppeling van verschillende

buitenunits.

-20

-10

10

0

20

30

40

50

-15°C

+43°C

Koeling

-20°C

+15.5°C

Verwarming


Buitenunit FDC400KXE6 FDC450KXE6

Nominaal vermogen pk 14 16

Spanning 380 / 3 / 50 Hz 380 / 3 / 50 Hz

Koelvermogen kW 40 45

Verwarmingsvermogen kW 45 50

Electrisch verbruik koeling kW 11,27 12,97

Electrisch verbruik verw. kW 11,73 13,1

Opgenomen stroom koeling A 18,4 - 16,9 21,1 - 19,3

Opgenomen stroom verw. A 19,6 - 17,9 21,7 - 19,9

Afmetingen buiten (HxBrxD) mm 1690 x 1350 x 720 1690 x 1350 x 720

Netto gewicht kg 317 317

Koelmiddelvulling R410a kg 11,5 11,5

Geluidsniveau koeling/verw. dB(A) 59,5 / 60 62,5 / 62,5

Vloeistofleiding inch 1/2" 1/2"

Gasleiding inch 1 1/8" 1 1/8"

Connectiecapaciteit % 50 - 200 50 - 200

Max. aantal te koppelen indoorunits 36 40

Prijs € 16.510,- 18.870,-




Warmtepompen 18, 20, 22, 24 pk (50.4 kW~68.0 kW)

Model No.






50.4kW

56.0kW

61.5kW

68.0kW

Blue

Fin




ruimtes




3.4.






max 130m



max 90m

Verste


Buitenunit

Binnenunit

Binnenunit

Binnenunit





tussen de



Dezelfde grondoppervlakte voor de modellen

(18 tot 24 pK)


buitenunits.

-20

-10

10

0

20

30

40

50

-15°C

+43°C

Koeling

-20°C

+15.5°C

Verwarming



Buitenunit FDC504KXE6 FDC560KXE6 FDC615KXE6 FDC680KXE6

Nominaal vermogen pk 18 20 22 24

Spanning 380 / 3 / 50 Hz 380 / 3 / 50 Hz 380 / 3 / 50 Hz 380 / 3 / 50 Hz

Koelvermogen kW 50,4 56 61,5 68

Verwarmingsvermogen kW 56,5 63 69 73

Electrisch verbruik koeling kW 14,73 16,79 20,37 24,98

Electrisch verbruik verw. kW 15,12 16,79 18,48 19,08

Opgenomen stroom koeling A 24,1 - 22,0 27,4 - 25,1 33,1 - 30,3 40,3 - 36,9

Opgenomen stroom verw. A 25,2 - 23,1 28,0 - 25,7 30,7 - 28,1 31,6 - 29,0

Afmetingen buiten (HxBrxD) mm 2048 x 1350 x 720 2048 x 1350 x 720 2048 x 1350 x 720 2048 x 1350 x 720

Netto gewicht kg 341 341 355 355

Koelmiddelvulling R410a kg 11,5 11,5 11,5 11,5

Geluidsniveau koeling/verw. dB(A) 61,5 / 62 63 / 63,5 64,5 / 64 65 / 65

Vloeistofleiding inch 1/2" 1/2" 1/2" 1/2"

Gasleiding inch 1 1/8" 1 1/8" 1 1/8" 1 1/8"

Connectiecapaciteit % 50 - 160 50 - 160 50 - 160 50 - 160

Max. aantal te koppelen indoorunits 36 40 44 49

Prijs € 19.823,- 20.363,- 22.805,- 24.580,-



113



Warmtepompen combinaties

26, 28, 30, 32 pk (73,5 kW~90,0 kW)

Model No.

FDC735KXE6 (FDC335-K+FDC400)

FDC800KXE6 (FDC400x2)

FDC850KXE6 (FDC400+FDC450)



73.5kW

80.0kW

85.0kW

90.0kW

Blue

Fin





ruimtes




3.6.




Dezelfde grondoppervlakte voor

de modellen (26 tot 32 pK)

Ideaal voor koppeling van

verschillende buitenunits.



max 130m



max 90m

Verste



Buitenunit

Binnenunit

Binnenunit

Binnenunit





tussen de



-20

-10

10

0

20

30

40

50

-15°C

+43°C

Koeling

-20°C

+15.5°C

Verwarming

Buitenunit FDC735KXE6 FDC800KXE6 FDC850KXE6 FDC900KXE6

Combinatie

335KXE6-K

400KXE6









Koelvermogen kW 73,5 80 85 90

Verwarmingsvermogen kW 82,5 90 95 100



Opgenomen stroom koeling A 32,9 - 30,2 36,8 - 33,8 39,5 - 36,2 42,2 - 38,6

Opgenomen stroom verw. A 34,4 - 31,4 39,2 - 35,8 41,3 - 37,8 43,4 - 39,8

Afmetingen buiten (HxBrxD) mm 1690 x 2700 x 720 1690 x 2700 x 720 1690 x 2700 x 720 1690 x 2700 x 720

Netto gewicht kg 317 x 2 317 x 2 317 x 2 317 x 2

Koelmiddelvulling R410a kg 11,5 x 2 11,5 x 2 11,5 x 2 11,5 x 2


Gasleiding inch 1 3/8" 1 3/8" 1 1/8" 1 1/8"



Prijs € PRIJZEN OP AANVRAAG





34, 36, 38, 40, 42, 44, 46, 48 pk (96,0 kW~136,0 kW)

Model No.





FDC1180KXE6 (FDC560-K+FDC615)





96.0kW

101.0kW

106.5kW

113.0kW

118.0kW

123.5kW

130.0kW

136.0kW

Blue

Fin


rendement bij VRF toepassingen voor ofwel enkel koelen

ofwel enkel verwarmen, ideaal voor open ruimtes

• Er kunnen tot 80 binnentoestellen aangesloten worden met

een max van 130 % (960KXE6: 160%) van het nominaal

vermogen

• Hoog rendement met een COP in koeling tot meer dan 3.5


• Totale leidinglengte tot 1000 meter en afstand tussen verste

binnen- en buitenunit max. 160 meter.




max 130m



max 90m

Buitenunit

Binnenunit

Binnenunit

Binnenunit





tussen de



50

40

30

20

10

0

-10

-15°C

+43°C

Koeling

+15.5°C

Verwarming

Verste


-20

-20°C

FDC960KXE6 FDC1010KXE6 FDC1065KXE6 FDC1130KXE6 FDC1180KXE6 FDC1235KXE6 FDC1300KXE6 FDC1360KXE6

















34 36 38 40 42 44 46 48

380 / 3 / 50 Hz 380 / 3 / 50 Hz 380 / 3 / 50 Hz 380 / 3 / 50 Hz 380 / 3 / 50 Hz 380 / 3 / 50 Hz 380 / 3 / 50 Hz 380 / 3 / 50 Hz

96 101 106,5 113 118 123,5 130 136

108 113 119,5 127 132 138 142 146

27,7 29,46 31,52 33,58 37,16 40,74 45,35 49,96

28,22 30,24 31,91 33,58 35,27 36,96 37,56 38,16

45,2 - 41,3 48,2 - 44 51,5 - 47,1 54,8 - 50,2 60,5 - 55,4 66,2 - 60,6 73,4 - 67,2 80,6 - 73,8

46,9 - 43 50,4 - 46,2 53,2 - 48,8 56 - 51,4 58,7 - 53,8 61,4 - 56,2 62,3 - 57,1 63,2 - 58

2048 x 2700 x 720 2048 x 2700 x 720 2048 x 2700 x 720 2048 x 2700 x 720 2048 x 2700 x 720 2048 x 2700 x 720 2048 x 2700 x 720 2048 x 2700 x 720

341 + 317 341 x 2 341 x 2 341 x 2 355 x 2 355 x 2 355 x 2 355 x 2

11,5 x 2 11,5 x 2 11,5 x 2 11,5 x 2 11,5 x 2 11,5 x 2 11,5 x 2 11,5 x 2

5/8" 5/8" 3/4" 3/4" 3/4" 3/4" 3/4" 3/4"

1 3/8" 1 3/8" 1 3/8" 1 3/8" 1 3/8" 1 3/8" 1 3/8" 1 3/8"

50 - 160 50 - 130 50 - 130 50 - 130 50 - 130 50 - 130 50 - 130 50 - 130

69 59 62 66 69 72 76 80

PRIJZEN OP AANVRAAG



115


ecolution KX6

KXR6 warmterecuperatiesystemen voor

gelijktijdig te verwarmen en te koelen


KXR6 warmterecuperatiesystemen – voor gelijktijdig te verwarmen en te koelen

Het KXR6-systeem heeft een uniek leidingsysteem, 2 leidingen gaan naar een PFD-verdeelbox, een derde leiding wordt direct op het elke

binnentoestel aangesloten. Hierdoor wordt de installatietijd verminderd alsook het aantal braseerpunten. De PFD-verdeelbox is beschikbaar met 1

aansluiting of met 4 aansluitingen waarvan elke aansluiting onafhankelijk kan koelen als verwarmen.

Gas (hoge druk)

Gas (lage druk)

PFD box

Compressor

Vloeistofafscheider

Binnenunit

Binnenunit

Binnenunit

Binnenunit

Vloeistofvat

Koeling en verwarming in evenwicht

Tijdens de ontdooiïng of gedurende de automatische beveiliging van de compressor die geactiveerd is na enkele uren in verwarmingsmodus. In

deze modus stopt de compressor en herstart automatisch na een bepaalde periode.

KXR serie heeft ook dezelfde automatische compressorbeveiliging in koelingmodus. Gedurende deze periode zal enkel de ventilatie werken en de

compressor herstart na een bepaalde periode.

Hoogste COP waarde

D.m.v. minimaal drukverlies in de zuig- en persleiding en

optimale controle van het expansieventiel, realiseren we de

beste energie-efficiëntie in de industrie voor de nieuwe KXBR

8,10,12 Pk series.

Koeling

COP

4.0 3.80

3.5 3.36

3.0

KXR KXBR

3.28 3.29 3.29

3.03

Verwarming

COP

4.24

4.0

3.95

3.5

3.0

KXR KXBR

3.93

3.51 3.68 3.63

2.5

2.5

2.0

8HP 10HP 12HP

2.0

8HP 10HP 12HP




KXR6 leidingen/PFD box

PFD “refrigerant flow branch controller”

(1 op 1 en 4 op 1 connecties)

• De PFD-box laat toe om met de binnenunits gelijktijdig te kunnen koelen en te verwarmen. Elke binnenunit of groep van binnenunits die

aangesloten zijn op een PFD-box kan werken op een bepaalde modus onafhankelijk van de vraag van andere delen van het gebouw. De

nieuwe PFD-box bezit een supplementaire magneetventiel en capillair om drukverschillen te verkleinen in de box om zo tijdens een overgang

van de ene modus naar de andere(koeling – verwarming – koeling) het geluid sterk te verminderen.

Eenvoudige installatie

Bij het nieuwe PFD-ontwerp wordt de

vloeistofleiding ,in bypass met de PFD-box,

direct aan het binnentoestel gekoppeld. Dit

betekent dat er minder koppelingen zijn en

zo de installatietijd en kosten vermindert.

Buitenunit

Zuigleiding

Persleiding

PFD- box

Gasleiding

Binnenunit

PFD-box leidingaansluitingen



De PFD is aangesloten met 3-aderige

kabel met het binnentoestel via een

supplementaire relay-kit die op max.

2 meter van het binnentoestel wordt

geplaatst. De afstand tussen binnenunit en

PFD-bos is max. 40 meter. De voeding naar

de PFD-box kan afgetakd worden vanuit

het binnentoestel of vanuit een andere

voeding.

PFD-box

Voeding 240V ac

Relay kit

240V ac

Max. 40m

12V ac

Max. 2m

Binnenunit

PFD-box bedrading

Relay kit

Een groep van binnenunits, met een totaal

van max. 28 kW, kan aangesloten worden op

1 PFD-box d.m.v. speciale aftakstukken. Deze

groep zal steeds in dezelfde mode werken

(koelen of verwarmen)

MHI heeft nu een nieuwe PFD-box

(PFD112X4) met 4 aansluitingen. Iedere

aansluiting kan afzonderlijk gekozen worden

tussen koelen of verwarmen.

PFD-box

Totale aan te sluiten

capaciteit

Max. aantal

binnenunits

Prijs €

PFD1123-E < 11,2 kW 1-5 1.175,-

PFD1803-E < 18,0 kW 1-8 1.305,-

PFD2803-E < 28,0 kW 1-10 1.434,-

PFD1123X4-E < 44,8 kW (11,2 kW x 4) > 16 3.993,-

PFD-box

4-weg PFD-box



117



KXR6 Koelleidingen


Installatie en aansluiting van leidingen

Mitsubishi Heavy Industries KX6 systemen zijn

ontworpen om een hoog comfort en een hoge

kwaliteit te verwezenlijken.

De methode waarop het systeem geïnstalleerd

wordt en de materialen die hiervoor gebruikt

worden dragen toe tot dit hoge comfort en

zorgen ervoor dat het systeem gedurende

langere tijd storingsvrij kan werken.

De leidingen moeten geplaatst worden door

een gekwalificeerde technieker.

De selectie van de diameters van deze

leidingen gebeurt in functie van de lengte

van deze leidingen en het vermogen van de

toestellen die aangesloten worden in het

systeem.

Het koper dat gebruikt wordt moet voldoen

aan de gestelde eisen en geschikt zijn voor

de hoge werkingsdrukken van R410a in

verwarmingsmode.

De aangeboden aftakstukken ( DIS.., HEAD… )

moeten gebruikt worden om de verbindingen

met de geselecteerde binnenunits te maken.

Voor verbinding tussen de buitenunits moeten,

indien nodig, de aangeboden aftakstukken (

DOS… ) gebruikt worden.

Het is niet toegestaan om standaard

bochten of T-stukken te gebruiken voor deze

aftakkingen.

De aftakstukken moeten geïnstalleerd worden

volgens de installatievoorschriften van de

fabrikant en zorgen voor een onbeperkte

koelmiddeldoorstroming naar al de toestellen.

Alle lasverbindingen dienen te gebeuren met

een lichte doorstroming van droge stikstof

door de leidingen om interne vervuiling in de

koperen leidingen te voorkomen.

Het indringen van vocht, vuil en andere

verontreiniging in het koper en de toestellen

tijdens installatie dient vermeden te worden.

Na installatie van de koeltechnische leidingen

en aansluiten van de buitenunits, maar

alvorens dat de aftakstukken geïsoleerd

worden, dient een druktest uitgevoerd te

worden met droge stikstof.

Bijvullen van koelmiddel

Het is noodzakelijk om koelmiddel bij te vullen.

De hoeveelheid koelmiddel die moet bijgevuld

worden dient berekend te worden volgens

de opgegeven waarden van de fabrikant en

is gebaseerd op de totale lengte en diameter

van de vloeistofleiding in het systeem en de

voorvulling van de buitenunit.

Enkelvoudige buitenunits - leidingvoorbeelden:

PFD112-ER PFD1123-ER PFD1123X4-ER

PFD1123-ER

90 56 36 56

28 90

36 90


Zuigleiding

Persleiding




KXR6 koelleidingen

Buitenunit (pk) 8 10 12 14 16 18 20 22 24 26 28 30 32 34 36 38 40 42 44 46 48


3/8” 1/2” 5/8” 3/4”

Zuigleiding

Verste binnenunit op

MEER dan 90 meter

3/4” 7/8” 1 1/8” 1 3/8”

Persleiding 5/8” 3/4” 7/8” 1 1/8”


Verste binnenunit op

1/2” 5/8” 3/4” 7/8”

Zuigleiding MINDER dan 90

7/8” 1 1/8” 1 3/8”

Persleiding

meter

5/8” 3/4” 7/8” 1 1/8”

Voor een juiste bepaling van de leidingdiameters maken wij u graag een ontwerp via de selectiesoftware “E-Solution”

Horizontaal

Vloer

Goed

Goed

Fout

DIS-22-1-RG/1

DIS-180-1-RG/1

DOS-2A-1-RG/1

Meervoudige buitenunits - leidingvoorbeelden:

Verticaal

Vloer

Vloer

Vloer

Fout


Olieniveauregeling

(1)

Buitenunit aftakkingsset

(DOS-2A-1)

PFD1123X4-ER

PFD1123X4-ER

PFD1123-ER

PFD1123-ER

56

36 56 56

36 90 90

28 90

28 90

Aftakkingen buitenunits

Buitenunit Aftakking Prijs €

2 units (voor735-1360) DOS-2A-1-RG/1 500,-

Eerste aftakking binnenunit

Totaal aantal binnenunits Aftakkingsset Prijs €

540 DIS-540-2-RG/1 628,-

Aansluitcapaciteit van de PFD-box

Totaal aantal binnenunits Aftakkingsset Prijs €




8, 10, 12, 14, 16 pk (22.4kW~45.0kW) gelijktijdig verwarmen en koelen

Model No.

FDC224KXRE6






22.4kW

28.0kW

33.5kW

40.0kW

45.0kW


• Het KXR6 warmterecuperatiesysteem heeft een hoog

rendement en kan geplaatst worden voor bijna elk

type van gebouw, met de mogelijkheid om gelijktijdig

te verwarmen als te koelen. Door gebruik te maken

van alleen DC inverter compressoren is het rendement

maximaal. En verdeelt het teveel aan warmte tijdens

koelmodus aan de plaatsen die het nodig hebben (en

vice versa) en dit resulteert in een COP (in koeling)

van 3.7 tot 4,2.

• Er kan van 50% tot 200% van het nominaal vermogen

aangesloten worden

• Totale leidinglengte tot 1.000 meter en afstand tussen


Dezelfde grondoppervlakte voor de

modellen (8 tot 16 pK)





max 130m



max 90m

Buitenunit

Binnenunit

Binnenunit

Binnenunit





tussen de



50

40

30

20

10

0

-10

+43°C

Koeling

+15.5°C

Verwarming

-15°C

Verste


-20

-20°C


Buitenunit FDC224KXRE6 FDC280KXRE6 FDC335KXRE6 FDC400KXRE6 FDC450KXRE6

Nominaal vermogen pk 8 10 12 14 16

Spanning 380 / 3 / 50 Hz 380 / 3 / 50 Hz 380 / 3 / 50 Hz 380 / 3 / 50 Hz 380 / 3 / 50 Hz

Koelvermogen kW 22,4 28,0 33,5 40,0 45,0

Verwarmingsvermogen kW 25,0 31,5 37,5 45,0 50,0

Electrisch verbruik koeling kW 5,90 8,46 9,98 11,61 13,49

Electrisch verbruik verw. kW 5,90 8,46 9,55 11,93 13,32

Opgenomen stroom koeling A 9,1-8,3 13,5-12,3 15,9-14,8 19,0-17,4 21,6-19,8

Opgenomen stroom verw. A 9,2-8,4 13,4-12,3 15,5-14,2 19,9-18,2 22,0-20,1

Afmetingen buiten (HxBrxD) mm 1690x1350x720 1690x1350x720 1690x1350x720 1690x1350x720 1690x1350x720

Netto gewicht kg 252 252 256 337 337

Koelmiddelvulling R410a kg 8,7 9,9 11,4 11,5 11,5

Geluidsniveau koeling/verw. dB(A) 57 / 57 58 / 59 62 / 63 60 / 60 62,5 / 62,5

Vloeistofleiding inch 3/8" 3/8" 1/2" 1/2" 1/2"

Persleiding inch 5/8" 3/4" 3/4" 7/8" 7/8"

Zuigleiding inch 3/4" 7/8" 7/8" 1 1/8" 1 1/8"

Connectiecapaciteit % 50 - 200 50 - 200 50 - 200 50 - 200 50 - 200

Max. aantal te koppelen indoorunits 20 25 30 36 40

Prijs € 11.860,- 13.210,- 15.850,- 18.495,- 21.133,-





18, 20, 22, 24 pk (50.4kW~68.0kW)

gelijktijdig verwarmen en koelen

Model No.






50.4kW

56.0kW

61.5kW

68.0kW








vice versa) en dit resulteert in een COP (in koeling) tot

méér dan 3.4








buitenunits.




max 130m



max 90m

Buitenunit

Binnenunit

Binnenunit

Binnenunit





tussen de



50

40

30

20

10

0

-10

+43°C

Koeling

+15.5°C

Verwarming

-15°C

Verste


-20

-20°C


Buitenunit FDC504KXRE6 FDC560KXRE6 FDC615KXRE6 FDC680KXRE6



Koelvermogen kW 50,4 56,0 61,5 68,0

Verwarmingsvermogen kW 56,5 63,0 69,0 73,0



Opgenomen stroom koeling A 23,8-21,8 28,4-26,0 34,7-31,8 44,9-41,1

Opgenomen stroom verw. A 25,2-23,1 28,0-25,7 31,6-28,9 34,0-31,1

Afmetingen buiten (HxBrxD) mm 2048x1350x720 2048x1350x720 2048x1350x720 2048x1350x720



Geluidsniveau koeling/verw. dB(A) 62 /62 63,5 / 63,5 64 / 64,5 65,5 / 65,5


Persleiding inch 7/8" 7/8" 7/8" 7/8"

Zuigleiding inch 1 1/8" 1 1/8" 1 1/8" 1 1/8"



Prijs € 22.213,- 22.823,- 25.528,- 27.535,-



121




26, 28, 30, 32 pk (73.5kW~90.0kW) gelijktijdig verwarmen en koelen

Model No.

FDC735KXRE6 (FDC335-K+FDC400)

FDC800KXRE6 (FDC400x2)

FDC850KXRE6 (FDC400+FDC450)



73.5kW

80.0kW

85.0kW

90.0kW









vice versa) en dit resulteert in een COP (in koeling) van

3.5











max 130m



max 90m

Buitenunit

Binnenunit

Binnenunit

Binnenunit





tussen de



50

40

30

20

10

0

-10

-15°C

+43°C

Koeling

+15.5°C

Verwarming

Verste


-20

-20°C


Buitenunit FDC735KXRE6 FDC800KXRE6 FDC850KXRE6 FDC900KXRE6

Combinatie FDC335KXRE6-K FDC400KXRE6 FDC400KXRE6 FDC450KXRE6

FDC400KXRE6 FDC400KXRE6 FDC450KXRE6 FDC450KXRE6







Opgenomen stroom koeling A 34,4-31,5 38,0-34,8 40,6-37,2 43,2-39,6

Opgenomen stroom verw. A 35,4-32,4 39,8-36,4 41,9-38,3 44,0-40,2

Afmetingen buiten (HxBrxD) mm 1690x2700x720 1690x2700x720 1690x2700x720 1690x2700x720




Persleiding inch 1 1/8" 1 1/8" 1 1/8" 1 1/8"

Zuigleiding inch 1 3/8" 1 3/8" 1 3/8" 1 3/8"








34, 36, 38, 40, 42, 44, 46, 48hp (96.0kW~136.0kW)

gelijktijdig verwarmen en koelen

Model No.





FDC1180KXRE6 (FDC560-K+FDC615)





96.0kW

101.0kW

106.5kW

113.0kW

118.0kW

123.5kW

130.0kW

136.0kW








vice versa) en dit resulteert in een COP (in koeling) tot

méér dan 3.8








max 130m



max 90m

Buitenunit

Binnenunit

Binnenunit

Binnenunit





tussen de



50

40

30

20

10

0

-10

-15°C

+43°C

Koeling

+15.5°C

Verwarming

Verste


-20

-20°C


Buitenunit

FDC960

KXRE6

FDC1010


FDC1065


FDC1130


FDC1180


FDC1235


FDC1300


FDC1360


Combinatie FDC450KXRE6 FDC504KXRE6 FDC504KXRE6 FDC560KXRE6 FDC560KXRE6-K FDC615KXRE6 FDC615KXRE6 FDC680KXRE6

FDC504KXRE6 FDC504KXRE6 FDC560KXRE6 FDC560KXRE6 FDC615KXRE6 FDC615KXRE6 FDC680KXRE6 FDC680KXRE6

Nominaal vermogen pk 34 36 38 40 42 44 46 48

Spanning 380 / 3 / 50 Hz 380 / 3 / 50 Hz 380 / 3 / 50 Hz 380 / 3 / 50 Hz 380 / 3 / 50 Hz 380 / 3 / 50 Hz 380 / 3 / 50 Hz 380 / 3 / 50 Hz

Koelvermogen kW 96,0 101,0 106,5 113,0 118,0 123,5 130,0 136,0

Verwarmingsvermogen kW 108,0 113,0 119,5 127,0 132,0 138,0 142,0 146,0

Electrisch verbruik koeling kW 28,67 30,36 33,13 35,90 39,42 42,94 47,46 51,98

Electrisch verbruik verw. kW 28,44 30,24 31,91 33,58 35,90 38,22 38,80 39,38

Opgenomen stroom koeling A 45,4-41,6 47,6-43,6 52,2-47,8 56,8-52,0 63,1-57,8 69,4-63,6 79,6-72,9 89,8-82,2

Opgenomen stroom verw. A 47,2-43,2 50,4-46,2 53,2-48,8 56,0-51,4 59,6-54,6 63,2-57,8 65,6-60,0 68,0-62,2

Afmetingen buiten (HxBrxD) mm 2048x2700x720 2048x2700x720 2048x2700x720 2048x2700x720 2048x2700x720 2048x2700x720 2048x2700x720 2048x2700x720

Netto gewicht kg 698 722 722 722 750 750 750 750

Koelmiddelvulling R410a kg 33,0 33,0 33,0 33,0 33,0 33,0 33,0 33,0

Vloeistofleiding inch 5/8" 5/8" 3/4" 3/4" 3/4" 3/4" 3/4" 3/4"

Persleiding inch 1 1/8" 1 1/8" 1 1/8" 1 1/8" 1 1/8" 1 1/8" 1 1/8" 1 1/8"

Zuigleiding inch 1 3/8" 1 3/8" 1 3/8" 1 3/8" 1 3/8" 1 3/8" 1 3/8" 1 3/8"

Connectiecapaciteit % 50 - 160 50 - 130 50 - 130 50 - 130 50 - 130 50 - 130 50 - 130 50 - 130

Max. aantal te koppelen indoorunits 69 59 62 66 69 72 76 80




123

Binnenunits

FDTC 4-weg cassette 600x600

Model No.

FDTC22KXE6F





RCH-EX1A

(optie)

Draadloze

afstandsbediening

RCN-TC-24W-ER

(optie)


met bedrading

RC-E5 (optie)

Condensaatpomp (700 mm)

RCH-E3

(optie)


De “Sweep” en de “Louvers”

richten door hun nieuwe

vormgeving de luchtstroom

weg van het plafond.

600 of minder

(Max. opvoerhoogte)

295~325

Condenspomp standaard

ingebouwd.

Installatie

Monteer voor infrarood

afstandsbediening de

ontvangerkit in één van

de hoeken van het paneel.

248

Opening voor

bedrading

Er kan gekozen worden voor een draadloze of een

bedrade afstandsbediening

Uiterst geringe inbouwhoogte,

slechts 248 mm boven het

vals plafond.

Het gewicht van alle toestellen bedraagt slechts 18.5kg

Door dat de breedte en de diepte van de binnenunits

beiden 570 mm bedragen, is de plaatsing en de

aansluiting, zelfs in kleine plafonds (2x2m), zeer

makkelijk en het resultaat blijft esthetisch verantwoord.


Join-duct

OA-spacer

Binnenunit

FDTC22

KXE6F

FDTC28


FDTC36


FDTC45


FDTC56




Geluidsniveau dB(A) 30/33/35 30/33/35 31/36/38 31/37/40 31/39/45

Afmetingen (HxBrxD) mm 248x570x570 248x570x570 248x570x570 248x570x570 248x570x570

Afmetingen paneel (HxBrxD) mm 35x700x700 35x700x700 35x700x700 35x700x700 35x700x700

Gewicht kg 17,5 17,5 18,5 18,5 18,5


Gasleiding inch 3/8" 3/8" 1/2" 1/2" 1/2"


Paneel TC-PSA-25SW-E TC-PSA-25SW-E TC-PSA-25SW-E TC-PSA-25SW-E TC-PSA-25SW-E

Prijs € 1.583,- 1.630,- 1.673,- 1.736,- 1.833,-

Binnenunit + paneel

Bedieningen ( optioneel )

Bedraad RC-E5 € 180,- 180,- 180,- 180,- 180,-

RC-EX1A eco touch € 195,- 195,- 195,- 195,- 195,-

Bedraad RCH-E3 € 250,- 250,- 250,- 250,- 250,-

Infrarood RCN-TC-24W-ER € 250,- 250,- 250,- 250,- 250,-



Binnenunits

FDT

4-weg cassette 900x900


Model No.

FDT28KXE6F









RCH-EX1A

(optie)

Draadloze


RCN-T-36W-E

(optie)


met bedrading

RC-E5 (optie)

Individuele sweep controle

In functie van de ruimtetemperatuur, kunnen 4 verschillende

individuele uitblaasrichtingen gekozen worden.

Deze individule regeling van de uitblaaskleppen is ook nog na

installatie beschikbaar, wat de inzetbaarheid van de toestellen

vergroot.

Het meest dunne ontwerp

Dank zij het vernieuwde ontwerp van

de warmtewisselaar, van 2 delen naar

slechts 1 deel, werd de inbouwhoogte

sterk gereduceerd. Verder draagt het

gebruik van DC ventilatormotoren met

hoger rendement en lager gewicht bij

tot een compacte design.

RCH-E3

(optie)

Flexibele leiding

< 700 mm


Door een geoptimaliseerd

design van de

uitblaasopeningen, wordt

een voldoende grote en ook

verreikende luchtstroom

verzekerd.

Oud model

Nieuw model

270mm

246

mm

FDT28~71

9%

lager!!

FDT112~160

18%

lager!!

365mm

298

mm

persoon die ver van de binnenunit zit voor beide personen die het koud of warm hebben kan zowel de keuken als het gastenvertrek koelen


Binnenunit

FDT28


FDT36


FDT45


FDT56


FDT71


FDT90


FDT112


FDT140


FDT160


Koelvermogen kW 2,8 3,6 4,5 5,6 7,1 9,0 11,2 14,0 16,0

Verw. vermogen kW 3,2 4,0 5,0 6,3 8,0 10,0 12,5 16,0 18,0

Geluidsniveau dB(A) 30/31/33 30/31/33 30/31/33 30/31/33 30/31/33 35/37/40 35/37/40 37/40/42 38/41/43

Afm. (HxBrxD) mm 246x840x840 246x840x840 246x840x840 246x840x840 246x840x840 246x840x840 246x840x840 246x840x840 246x840x840

Afm. paneel (HxBrxD) mm 35x950x950 35x950x950 35x950x950 35x950x950 35x950x950 35x950x950 35x950x950 35x950x950 35x950x950

Gewicht kg 27,5 27,5 27,5 29,5 29,5 32,5 32,5 32,5 32,5

Vloeistofleiding inch 1/4" 1/4" 1/4" 1/4" 3/8" 3/8" 3/8" 3/8" 3/8"

Gasleiding inch 3/8" 1/2" 1/2" 1/2" 5/8" 5/8" 5/8" 5/8" 5/8"

Spanning 230 / 1 / 50 Hz 230 / 1 / 50 Hz 230 / 1 / 50 Hz 230 / 1 / 50 Hz 230 / 1 / 50 Hz 230 / 1 / 50 Hz 230 / 1 / 50 Hz 230 / 1 / 50 Hz 230 / 1 / 50 Hz

Paneel T-PSA-3BW-E T-PSA-3BW-E T-PSA-3BW-E T-PSA-3BW-E T-PSA-3BW-E T-PSA-3BW-E T-PSA-3BW-E T-PSA-3BW-E T-PSA-3BW-E

Prijs € 1.726,- 1.778,- 1.798,- 1.863,- 1.928,- 2.293,- 2.811,- 3.233,- 3.323,-



Bedraad RC-E5 € 180,- 180,- 180,- 180,- 180,- 180,- 180,- 180,- 180,-

RC-EX1A eco touch € 195,- 195,- 195,- 195,- 195,- 195,- 195,- 195,- 195,-

Bedraad RCH-E3 € 250,- 250,- 250,- 250,- 250,- 250,- 250,- 250,- 250,-

Infrarood RCN-T-36W-E € 250,- 250,- 250,- 250,- 250,- 250,- 250,- 250,- 250,-



125

Binnenunits

FDTW 2-weg cassette


Model No.

FDTW28KXE6F







Draadloze afstandbediening

RCN-TC-24W-ER


met bedrading

RCH-EX1A

(optie)


RCN-TC-24W-ER

RC-E5 (optie)

RCH-E3

(optie)



Binnenunit

FDTW28


FDTW45


FDTW56


FDTW71


FDTW90


FDTW112


FDTW140


Koelvermogen kW 2,8 4,5 5,6 7,1 9,0 11,2 14,0

Verwarmingsvermogen kW 3,2 5,0 6,3 8,0 10,0 12,5 16,0

Geluidsniveau dB(A) 32/34/39 32/34/39 32/34/39 35/36/41 36/37/41 39/41/44 39/41/45

Afmetingen (HxBrxD) mm 287x817x620 287x817x620 287x817x620 287x817x620 287x817x620 287x817x620 287x817x620

Afmetingen paneel (HxBrxD) mm 8x1.055x680 8x1.055x680 8x1.055x680 8x1.055x680 8x1.055x680 8x1.055x680 8x1.055x680

Gewicht kg 25 26 26 35 35 49 49

Vloeistofleiding inch 1/4" 1/4" 1/4" 3/8" 3/8" 3/8" 3/8"

Gasleiding inch 3/8" 1/2" 1/2" 5/8" 5/8" 5/8" 5/8"

Spanning 230 / 1 / 50 Hz 230 / 1 / 50 Hz 230 / 1 / 50 Hz 230 / 1 / 50 Hz 230 / 1 / 50 Hz 230 / 1 / 50 Hz 230 / 1 / 50 Hz

Paneel TW-PSA-25W-E TW-PSA-25W-E TW-PSA-25W-E TW-PSA-35W-E TW-PSA-35W-E TW-PSA-45W-E TW-PSA-45W-E

Prijs € 1.973,- 2.085,- 2.198,- 2.413,- 2.711,- 3.281,- 3.386,-



Bedraad RC-E5 € 180,- 180,- 180,- 180,- 180,- 180,- 180,-

RC-EX1A eco touch € 195,- 195,- 195,- 195,- 195,- 195,- 195,-

Bedraad RCH-E3 € 250,- 250,- 250,- 250,- 250,- 250,- 250,-

Infrarood RCN-KIT3-E € 300,- 300,- 300,- 300,- 300,- 300,- 300,-



Binnenunits

FDTS 1-weg cassette

Model No.

FDTS45KXE6D

FDTS71KXE6D


RCN-TC-24W-ER


met bedrading


RCN-TC-24W-ER

RC-E5 (optie)

RCH-E3

(optie)



Binnenunit

FDTS45

KXE6D

FDTS71


Koelvermogen kW 4,5 7,1

Verwarmingsvermogen kW 5,0 8,0

Geluidsniveau dB(A) 36/38/43 36/38/44

Afmetingen (HxBrxD) mm 194x1.040x650 194x1.300x650

Afmetingen paneel (HxBrxD) mm 10x1.290x770 10x1.500x770

Gewicht kg 33 38

Vloeistofleiding inch 1/4" 3/8"

Gasleiding inch 1/2" 5/8"

Spanning 230 / 1 / 50 Hz 230 / 1 / 50 Hz

Paneel TS-PSA-29W-E TS-PSA-39W-E

Prijs € 2.350,- 2.573,-



Bedraad RC-E5 € 180,- 180,-

Bedraad RCH-E3 € 250,- 250,-

Infrarood RCN-KIT3-E € 300,- 300,-



127

Binnenunits

FDTQ 1-weg cassette Compact


Model No.

FDTQ22KXE6F




RCN-TC-24W-ER


met bedrading

RCH-EX1A

(optie)


RCN-TC-24W-ER

RC-E5 (optie)


Comfortabele en effectieve koeling voor kleine ruimten,

lage luchtsnelheid en een luchtdebiet van 5.4m³/min.

Past perfect in plafondtegel

600 x 600 mm

Opening voor

aanvoer van

verse lucht

(”Knock out”)

RCH-E3

(optie)

of minder Max. opvoerhoogte

295~325

63

600

210

35 250

285

Uiterst geringe inbouwhoogte,

slechts 250 mm boven het vals plafond.

Optioneel breed paneel voor gesloten plafonds.


Binnenunit

FDTQ22


Condensaatpomp is

standaard voorzien

FDTQ28


FDTQ36


Koelvermogen kW 2,2 2,8 3,6

Verwarmingsvermogen kW 2,5 3,2 4,0

Geluidsniveau dB(A) 33/38/41 33/38/41 33/38/41

Afmetingen (HxBrxD) mm 250x570x570 250x570x570 250x570x570

Afmetingen paneel (HxBrxD) mm 35x625x650 35x625x650 35x625x650

Gewicht kg 26 26 26


Gasleiding inch 3/8" 3/8" 1/2"


Paneel rechtstreekse uitblaas TQ-PSA-15W-E TQ-PSA-15W-E TQ-PSA-15W-E

Paneel gekanaliseerde uitblaas QR-PNA-14W-E QR-PNA-14W-E QR-PNA-14W-E

Prijs € 1.586,- 1.633,- 1.676,-



Bedraad RC-E5 € 180,- 180,- 180,-

RC-EX1A eco touch € 195,- 195,- 195,-

Bedraad RCH-E3 € 250,- 250,- 250,-

Infrarood RCN-KIT3-E € 300,- 300,- 300,-

Paneel TQ-PSA-15W-E € Op aanvraag Op aanvraag Op aanvraag

Paneel QR-PNA-14W-E € Op aanvraag Op aanvraag Op aanvraag



Binnenunits

FDU

Kanaalunit

Hoge statische druk

Model No.

FDU71KXE6D





RCN-TC-24W-ER


met bedrading


RCN-TC-24W-ER

RC-E5 (optie)

RCH-E3

(optie)

FDU224KXE6F

FDU280KXE6F

RCH-EX1A

(optie)


Verhoogde gebruiksvriendelijkheid

Geruisloos, licht, compact

Hoogte

297mm

Voor de FDU71KXE6 bedraagt het geluidsniveau slechts 37dB (Low),

het gewicht bedraagt 40kg en de inbouwhoogte is 297mm.

Condensaatpomp (600mm) standaard in FDU71/100/125/140KXE6.

De binnenunit is volledig in het vals plafond ingewerkt, zodat zelfs

aan de strengste eisen qua esthetiek wordt voldaan.


Binnenunit

FDU71


FDU90


FDU112


FDU140


FDU224


FDU280


Koelvermogen kW 7,1 9,0 11,2 14,0 22,4 28,0

Verwarmingsvermogen kW 8,0 10,0 12,5 16,0 25,0 31,5

Geluidsniveau dB(A) 37/41 37/42 38/42 39/43 51 52

Afmetingen (HxBrxD) mm 297x850x650 350x1.370x650 350x1.370x650 350x1.370x650 360x1.570x830 360x1.570x830

Gewicht kg 40 63 63 63 92 92

Statische druk (max) Pa 50 stand. 130 max 50 stand. 130 max 50 stand. 130 max 50 stand. 130 max 200 200

Max. luchtdebiet (max) m³/h 1.500 2040 2040 2520 3060 4080




Prijs € 1.858,- 2.133,- 2.615,- 2.780,- 4.105,- 4.185,-

Binnenunit


Bedraad RC-E5 € 180,- 180,- 180,- 180,- 180,- 180,-

RC-EX1A eco touch € - - - - 195,- 195,-

Bedraad RCH-E3 € 250,- 250,- 250,- 250,- 250,- 250,-

Infrarood RCN-KIT3-E € 300,- 300,- 300,- 300,- 300,- 300,-

Filter ( optioneel ) € 30,- 30,- 30,- 30,- 30,- 30,-



129


Binnenunits

FDUM Kanaalunit

Lage/Medium statische druk

Model No.

FDUM22KXE6F











RCN-TC-24W-ER


RCN-TC-24W-ER


met bedrading

RC-E45(optie)


E.S.P.

LOW NOISE

Filter kit

(optie)

RCH-E3

(optie)

RCH-EX1A

(optie)

Kanaal

Nieuwe

FDUM

Kanaal

Verlengd kanaal

Plafond

Behoud een gelijk

luchtdebiet

Setting N° N° 1 N° 2 N° 3 N° 4 N° 5 N° 6 N° 7 N° 8 N° 9 N° 10

E.S.P. 10 pa 20 pa 30 pa 40 pa 50 pa 60 pa 70 pa 80 pa 90 pa 100 pa


Binnenunit

FDUM22


FDUM28


FDUM36


FDUM45


FDUM56


FDUM71


FDUM90


FDUM112


FDUM140


FDUM160


Koelvermogen kW 2,2 2,8 3,6 4,5 5,6 7,1 9,0 11,2 14,0 16,0

Verwarmingsverm. kW 2,5 3,2 4,0 5,0 6,3 8,0 10,0 12,5 16,0 18,0

Geluidsniveau dB(A) 28/31/33 28/31/34 28/31/34 29/32/35 29/32/35 29/32/35 30/33/36 32/35/37 33/36/38 30/35/40

Afmetingen (HxBrxD) mm 280x750x635 280x750x635 280x750x635 280x750x635 280x750x635 280x950x635 280x950x635 280x1.370x740 280x1.370x740 280x1.370x740

Gewicht kg 29 29 29 29 29 34 34 54 54 54

Opvoerhoogte

Pa

100 stand. 100 stand. 100 stand. 100 stand. 100 stand. 100 stand. 100 stand. 100 stand. 100 stand. 100 stand.

Max. luchtdebiet m³/h 600 720 720 840 840 1080 1200 1680 2040 2100

Vloeistofleiding inch 1/4" 1/4" 1/4" 1/4" 1/4" 3/8" 3/8" 3/8" 3/8" 3/8"

Gasleiding inch 3/8" 3/8" 1/2" 1/2" 1/2" 5/8" 5/8" 5/8" 5/8" 5/8"

Spanning 230/1/50 Hz 230/1/50 Hz 230/1/50 Hz 230/1/50 Hz 230/1/50 Hz 230/1/50 Hz 230/1/50 Hz 230/1/50 Hz 230/1/50 Hz 230/1/50 Hz

Prijs € 1.463,- 1.525,- 1.558,- 1.605,- 1.663,- 1.770,- 2.033,- 2.493,- 2.650,- 2.825,-

Binnenunit


Bedraad RC-E5 € 180,- 180,- 180,- 180,- 180,- 180,- 180,- 180,- 180,- 180,-

RC-EX1A eco touch € 195,- 195,- 195,- 195,- 195,- 195,- 195,- 195,- 195,- 195,-

Bedraad RCH-E3 € 250,- 250,- 250,- 250,- 250,- 250,- 250,- 250,- 250,- 250,-

Infrarood RCN-KIT3-E € 300,- 300,- 300,- 300,- 300,- 300,- 300,- 300,- 300,- 300,-

Filter ( optioneel ) € 25,- 25,- 25,- 25,- 25,- 25,- 25,- 25,- 25,- 25,-



Binnenunits

FDUT Kanaalunit

Lage statische druk

Model No.

FDUT22KXE6D






RCN-TC-24W-ER


RCN-TC-24W-ER


met bedrading

RC-E5 (optie)

Filter kit

(optie)

RCH-E3

(optie)


Minimale inbouwhoogte

Extreem dun ontwerp met een gewicht

van 30kg staat garant voor een snelle,

eenvoudige en nette installatie onder

de meest diverse omstandigheden.

Condensaatpomp (600 mm)

Condenswater kan opgevoerd worden

tot 600mm vanaf de onderzijde van

de unit. Dit laat toe om de leidingen

met een grote flexibiliteit te plaatsen in

functie van de locatie.

600mm


Binnenunit

FDUT22


FDUT28


FDUT36


FDUT45


FDUT56






Gewicht kg 26 26 26 28 28

Statische druk (max) Pa 10 10 10 10 10

Max. luchtdebiet (max) m³/h 450 450 510 720 750




Prijs € 1.308,- 1.365,- 1.398,- 1.440,- 1.495,-

Binnenunit


Bedraad RC-E5 € 180,- 180,- 180,- 180,- 180,-

Bedraad RCH-E3 € 250,- 250,- 250,- 250,- 250,-

Infrarood RCN-KIT3-E € 300,- 300,- 300,- 300,- 300,-

Filter ( optioneel ) € 30,- 30,- 30,- 30,- 30,-



131


Binnenunits

FDUH Kanaalunit

Lage/Medium statische druk

Model No.

FDUH22KXE6F




RCN-TC-24W-ER


met bedrading


RCN-TC-24W-ER

RC-E5 (optie)

Condensaatpomp (kit)

opvoerhoogte: 600mm

UH-DU-E(optie)

Filterkit (optie)

RCH-E3

(optie)


RCH-EX1A

(optie)

Compacte afmetingen en licht gewicht

Flexibele installatie

Voor airconditioning in hotelkamers

heeft MHI een zeer compacte

unit ontworpen met een hoge

energierendement.

Het toestel weegt amper 20 kg.

257

mm

570mm

De controlebox en waterafvoer kan langs beide zijde van de unit

geïnstalleerd worden. De luchtaanvoer is ook te kiezen langs de

onderzijde of achterzijde van de unit.

Dank zij deze hoog technologische toepassingen kan verschillende

installatievereisten voldaan worden.

530mm

Controle box

Geluidsarme werking

Met het laagste geluidsniveau op de markt, kan men een

comfortabel verblijf verzekeren in de hotels.

Condenswaterafvoer


Binnenunit

FDUH22


FDUH28


FDUH36







Staitsche druk (max) Pa 30 30 30

Max. luchtdebiet m³/h 420 420 420




Prijs € 1.535,- 1.600,- 1.635,-

Binnenunit


Bedraad RC-E5 € 180,- 180,- 180,-


Bedraad RCH-E3 € 250,- 250,- 250,-

Infrarood RCN-KIT3-E € 300,- 300,- 300,-

Filter ( optioneel ) € 30,- 30,- 30,-



Binnenunits

FDK Wandmodel

Model No.

FDK22KXE6F






FDK22~56KXE6F

Draadloze


KIT

RCN-K-E: FDK22~56 (optie)

RCN-K71-E : FDK71 (optie)


met bedrading

RC-E5 (optie)

RCH-E3

(optie)

FDK71KXE6D

RCH-EX1A

(optie)


Innoverend design

Gemakkelijk onderhoud

Nieuwe FDK modellen zijn

uitgevoerd met een luchtstroom

ontwerp dat in CFD analyses

bewezen heeft een lage

weerstand te hebben om een

optimaal klimaat te bekomen, ook

in de verste hoeken van de kamer.

Compacte afmetingen

Hoogte

298 mm

Diepte 259 mm

Het nieuwe compacte ontwerp voorziet een eenvoudige &

nette installatie zelfs met beperkte ruimte.

Het reinigen van de filters is erg eenvoudig. Doordat het

frontpaneel van onderuit eenvoudig te openen en te sluiten

is, kunnen de filters makkelijk verwijderd worden.


Binnenunit

FDK22


FDK28


FDK36


FDK45


FDK56


FDK71




Geluidsniveau dB(A) 31/33/35 31/33/35 31/35/41 33/37/42 37/42/46 39/43/47

Afmetingen (HxBrxD) mm 289x840x259 289x840x259 289x840x259 289x840x259 289x840x259 318x1.098x248

Gewicht kg 12 12 12 12,5 13 15,5




Prijs € 1.120,- 1.128,- 1.183,- 1.243,- 1.380,- 1.463,-

Binnenunit


Bedraad RC-E5 € 180,- 180,- 180,- 180,- 180,- 180,-

RC-EX1A eco touch € 195,- 195,- 195,- 195,- 195,- 195,-

Bedraad RCH-E3 € 250,- 250,- 250,- 250,- 250,- 250,-

Infrarood RCN-K-E € 300,- 300,- 300,- 300,- 300,- -

Infrarood RCN-K71-E € - - - - - 300,-



133

Binnenunits

FDE Plafondmodel


Model No.

FDE45KXE6F






RCN-KIT3-E


met bedrading

Klein

Licht

Geruisloos

Verzorgd en doordacht ontwerp


RCN-KIT3-E

RC-E5 (optie)

RCH-E3

(optie)


RCH-EX1A

(optie)



Boven

Rechts

Achter

Hoogte

210mm

Koelmiddelleidingen kunnen naar buiten

gebracht worden in 3 richtingen (boven,

onder, rechts) & afvoerleiding langs

links of rechts, volledig vrij volgens de

installatie voorschriften ter plaatse.

Compact en gestroomlijnd ontwerp met

een gewicht van amper 30kg resulteert

in een snelle, eenvoudige en nette

installatie.


Binnenunit

FDE36


FDE45


FDE56


FDE71


FDE112


FDE140




Geluidsniveau dB(A) 36/38/39 36/38/39 36/38/39 37/39/41 39/41/44 43/44/46

Afmetingen (HxBrxD) mm 210x1.070x690 210x1.070x690 210x1.070x690 210x1.320x690 250x1.620x690 250x1.620x690

Gewicht kg 28 28 28 37 49 49




Prijs € 1.785,- 1.840,- 1.925,- 2.038,- 2.373,- 2.743,-

Binnenunit


Bedraad RC-E5 € 180,- 180,- 180,- 180,- 180,- 180,-

RC-EX1A eco touch € 195,- 195,- 195,- 195,- 195,- 195,-

Bedraad RCH-E3 € 250,- 250,- 250,- 250,- 250,- 250,-

Infrarood RCN-E-E € 300,- 300,- 300,- 300,- 300,- 300,-



Binnenunits

FDFW Vloermodel

Model No.

FDFW28KXE6F



Draadloze



met bedrading

RCH-EX1A

(optie)

RCN-FW-E (optie)

RC-E5 (optie)

Geruisloos

Dank zij een optimale verhouding tussen de luchtuitblaasrichting

en luchtdebiet, kan het geluidsniveau geminimaliseerd worden. Het

geluidsniveau van een SRF25ZIX-S in mode koeling bedraagt amper

26dB(A).

Doordacht design

RCH-E3

(optie)

Met een klassiek wit frontpaneel kan deze nieuwe serie in

verschillende ruimtes geplaatst worden en geeft een ontspannen

sfeer. Kan op verschillende manieren gemonteerd worden.


Vlotte installatie

De aansluitingen van koelleidingen en

condensafvoer kan uit 6 verschillende

richtingen gekozen worden.

Rechts

Achter

Naast de on/off bediening kan

gelijktijdig de onderste- en bovenste

luchtuitlaten of enkel de bovenste

luchtuitlaat gekozen worden d.m.v.

een knop. Verder kan iedere

wijziging verkregen worden d.m.v. de

afstandsbediening.

Omlaag

Praktische bediening

Links acher

Links omlaag

Links


Binnenunit

FDFW28


FDFW45


FDFW56










Prijs € 1.380,- 1.410,- 1.440,-

Binnenunit


Bedraad RC-E5 € 180,- 180,- 180,-


Bedraad RCH-E3 € 250,- 250,- 250,-

Infrarood RCN-FW-E € 300,- 300,- 300,-



135

Binnenunits

FDFL/FDFU Console unit


Model No.

FDFL71KXE6F

FDFU28KXE6F





RCN-TC-24W-ER


RCN-TC-24W-ER


met bedrading

RC-E5 (optie)

FDFL

RCH-E3

(optie)


RCH-EX1A

(optie)

FDFU (verborgen)

Bredere luchtstroom voor meer comfort

Compact ontwerp, hoogte 630m


Binnenunit

FDFL71


FDFU28


FDFU45


FDFU56


FDFU71





Afmetingen (HxBrxD) mm 630x1.481x225 630x1.077x225 630x1.077x225 630x1.077x225 630x1.362x225

Gewicht kg 40 25 25 25 32




Prijs € 1.800,- 1.725,- 1.735,- 1.765,- 1.800,-

Binnenunit


Bedraad RC-E5 € 180,- 180,- 180,- 180,- 180,-

RC-EX1A eco touch € 195,- 195,- 195,- 195,- 195,-

Bedraad RCH-E3 € 250,- 250,- 250,- 250,- 250,-

Infrarood RCN-KIT3-E € 300,- 300,- 300,- 300,- 300,-



Binnenunits

FDU-F Kanaalunit

Model No.

FDU500FKXE6F





RCN-TC-24W-ER


met bedrading


RCN-TC-24W-ER

RC-E5 (optie)

Luchtbehandeling en inbreng van verse buitenlucht in één toestel

De “OA processing unit” kan

aangesloten worden in een KX6

systeem zoals een binnenunit

en zorgt voor een comfortabele

aanvoer van verse lucht door

gebruikmaking van onze

geavanceerde technologie.


binnenunit

air

conditioning

binnenunit

aanvoer

buitenlucht

kantoor

KX4 buitenunit

gang

ontspannings-,

ruimte

RCH-E3

(optie)

RCH-EX1A

(optie)


Compact ontwerp

Compact ontwerp met slechts

360mm inbouwhoogte, hoge

statische druk (200Pa) en

het laagst in de industrie

voorkomende geluidsniveau

biedt mogelijkheden voor zeer

diverse toepassingen zoals

burelen, verfrissingruimtes,

toiletten, keukens van

restaurants enz.

lucht supply aanvoer air

luchtafvoer

buitenlucht

Fan control kit

(100~200 Pa)

U-FCRB (optie)

buitenlucht


lucht supply aanvoer air

Binnenunit

FDU500

FKXE6F

FDU850


FDU1300


FDU1800




Geluidsniveau dB(A) 38 41 43 46

Afmetingen (HxBrxD) mm 360x820x830 860x1.200x830 360x1.570x830 360x1.570x830

Gewicht kg 48 62 82 84

Opvoerhoogte Pa 200 200 200 200

Max. luchtdebiet 500 850 1300 1800


Gasleiding inch 5/8" 5/8" 3/4" 7/8"


Prijs € 4.263,- 4.788,- 5.550,- 6.380,-

Binnenunit


Bedraad RC-E5 € 180,- 180,- 180,- 180,-

RC-EX1A eco touch € 195,- 195,- 195,- 195,-

Bedraad RCH-E3 € 250,- 250,- 250,- 250,-

Infrarood RCN-KIT3-E € 300,- 300,- 300,- 300,-

Filter ( optioneel ) € 30,- 30,- 30,- 30,-



137


Binnenunits

SAF-E4 Unit voor verse lucht

ventilatie & verwarming

Model No.

SAF250E4

SAF350E4

SAF500E4

SAF800E4

SAF1000E4


Bouwvoorschriften deel L2

Het deel L2 (April 2006) bepaalt het totale elektriciteit

of gas vermogen dat mag verbruikt worden voor

verwarming of koeling van commerciële gebouwen.

Daarom moet de ontwerper van het gebouw een zo

efficiënt mogelijk systeem ontwerpen en het energie

verlies door ventilatie systemen beperken.

De SAF recupereert de energie die normaal in de

atmosfeer uitgeblazen wordt, en gebruikt deze energie

om de inkomende lucht op te warmen. Het omgekeerde

gebeurt in warme omgevingen, hier wordt de uitgeblazen

koele lucht gebruikt om de inkomende lucht af te koelen.

Beperking van de energieverspilling, betekent dat de

verwarming/koeling behoefte gereduceerd wordt, zodat

kleinere units geselecteerd

kunnen worden, deze besparing kan op lange termijn

renderen in het energie verbruik, en de koolstof uitstoot

verminderen.

Het opnemen van een SAF energie recuperatie ventilatie

unit in alle gebouwontwerpen, zal de totale koolstof

uistoot beperken.

Structuur (SAF1000E4)

Werkingsprincipe (enkel ventilatie)

Werkingsprincipe (verwarming)

Platenwisselaar

Demper

VRIJE KOELING

ENERGIE RECUPERATIE

Afvoer

buiten

binnen

Aanvoer

Afvoer

buiten

binnen

Aanvoer

EA

(Afvoer)

RA

(Binnenlucht)

27°C

10°C

33°C

29°C

Buitenlucht

Binnenlucht

Buitenlucht

Binnenlucht

OA

(Buitenlucht)

SA

(Aanvoer)

10°C

b.v.: Koeling

in de winter

27°C

35°C

27°C


Binnenunit SAF250E4 SAF350E4 SAF500E4 SAF800E4 SAF1000E4


Rendement warmtewisselaar % 77 77 75 76 76

Luchtdebiet m³/u Uhi 250 350 500 800 1000

Hi 250 350 500 800 1000

Lo 170 280 370 650 810

Opvoerhoogte Pa Uhi 90 95 105 140 90

Hi 80 65 70 110 55

Lo 37 42 38 70 35


Prijs € 2.258,- 2.595,- 2.933,- 4.513,- 4.960,-

Binnenunit



R410A

R410A

Binnenunits

SAF-DX Batterij voor

Fresh Air DX Assembly luchtbehandeling

Model No.

SAF-DX250E6

SAF-DX350E6

SAF-DX500E6

SAF-DX800E6

SAF-DX1000E6

Fresh Air DX Assembly

Model No.

SAF-DX250E6

SAF-DX350E6

SAF-DX500E6

SAF-DX800E6

SAF-DX1000E6

Total heat

exchanger

Drain up kit

(600mm)

DXA-DU-E(option, built-in type)

SAF-DX

Supply / fresh air temp.

sensor

Wired remo

RC-E4

(option)

Wireless rem

RCN-K

(opt

RCH-E3

Model No.

Wireless remote (optie) control

De SAF-DX is een koel- of verwarmingsbatterij die voor SAF luchtbehandelingsunits gebruikt kan worden in

SAF-DX250E6 combinatie met een VRF systeem.

SAF-DX350E6 •SAF-DX is a heating or cooling coil incorporating MHI KX6 series controls. It can be used in combination with our SAF series of total heat exc

Combinatie van een SAF-DX unit met andere KX6 binnentoestellen is mogelijk. Opgelet: de totale capaciteit mag

SAF-DX500E6

•Combination de 100% nominale of SAF-DX capaciteit together van with de other buitenunit KX6 indoor niet overschrijden. units is possible. The capacity code index of each model is shown below and must be

SAF-DX800E6

making the system selection. Total capacity code index must be within 100% of outdoor unit capacity code index. RCN-KIT3-E

SAF-DX1000E6 Afstandsbedieningen zijn gelijk aan deze van de andere KX6 units.

(option)

•Remote control option is the same as with other KX6 indoor units (see above). Connection to all superlink controls is also possible.

•Optional Condenspomp condensate is optioneel lift mechanism mogelijk is also available (600mm height).

•SAF-DX is a heating

•Return air temp. or cooling control coil incorporating supply air MHI temp. KX6 control series controls. can be selectable. It can be used in combination with our SAF series of total heat exchanger.

Temperatuurregeling kan op pulsie- of retourtemperatuur ingesteld worden.

•Combination of SAF-DX together with other KX6 indoor units is possible. The capacity code index of each model is shown below and must be used when

making the system selection. Total capacity code index must be within 100% of outdoor unit capacity code index.

•Remote control option is the same as with other KX6 indoor units (see above). Connection to all superlink RA controls (Room is Air) also possible.

•Optional condensate lift mechanism is also available (600mm height).

•Return air temp. control or OA supply air temp. control can be selectable.

(Outside Air)

OA

Return / fresh air

EA

SA (Supply Air)

(Outside Air)

temp.sensor

(Exthaust Air) Total heat

SAF-DX

Supply / fresh air temp.

exchanger

sensor

Heating or cooling coil

Return / fresh air

SA (Supply Air)

EA

temp.sensor

SAF-DX can provide heating or cooling to the fresh air supplied through a 3rd party air handling unit or total heat exchanger such as our SAF

(Exthaust Air)

Specifications


SAF-DX can provide heating or cooling to the fresh air supplied through a 3rd party air handling unit or total heat exchanger such as our SAF series.

Model SAF-DX250E6 SAF-DX350E6

SAF-DX500E6 SAF-DX800E6 SAF-DX1

Item

Nominal cooling capacity *1 kW

2.0

2.8

3.6

5.6

6.3

Specifications

Binnenunit SAF-DX250E6 SAF-DX350E6 SAF-DX500E6 SAF-DX800E6 SAF-DX1000E6

Nominal heating capacity *2 kW

1.8

2.2

2.8

4.5

5.6

Item Koelvermogen Capacity code Model SAF-DX250E6 kW 22 2,0 SAF-DX350E6 28 2,8 SAF-DX500E6 3,6 36 SAF-DX800E6 5,6 56SAF-DX1000E6

6,3

63

Nominal

Verwarmingsvermogen

cooling Power capacity source

kW 1,8 2,2 2,8 4,5 5,6

*1 kW

2.0

2.8

3.6 1 Phase 220-240V, 50Hz 5.6

6.3

Nominal Afmetingen heating Power capacity (HxBrxD) *2 kWCooling

1.8mm 315x452x422 2.2 315x452x422 2.8 315x537x422 7.2 4.5315x682x422 315x822x422 5.6

Capacity Gewicht consumption

code

W

Heating 22kg 12,3 28

12,3 36 13,6 7.2 56 16,1 6318,4

Power source

Running Cooling

1 Phase 220-240V, 50Hz

Drukval 0.05

A

Pa 38 66 66 66 66

Power Cooling

7.2

Max. luchtdebiet current WHeating

m³/u 250 350 500 0.05

800 1000

consumption Heating

7.2

Exterior dimensions

Running Vloeistofleiding Cooling

H x W x D

mm inch 1/4" 315 x 452 x 422 1/4" 0.05 1/4" 315 x 537 x 422 1/4" 315 x 682 x 4223/8"

A

315 x 822

current Gasleiding Heating

inch 3/8" 3/8" 0.05 1/2" 1/2" 5/8"

Exterior Net weight

kg

12.3 13.6 16.1

18.4

Spanning dimensions

mm

315 x 452 230 / x 1422 / 50 Hz 230 / 1 / 50 Hz 315 x 537 x 422 230 / 1 / 50 Hz 315 x 682 230 x 422 / 1 / 50 Hz 315230 x 822 / 1 x / 50 422 Hz

H x W x Air D flow (Standard) CMH

250

350

500 800

100

Net weight

Prijs Internal resistance kg Pa € 3812.3 3.000,- 3.250,-

13.6

3.500,- 16.1 3.750,- 66

18.4

4.000,-

Air Binnenunit flow (Standard) Remote control(option) CMH

250

350

wired: 500 RC-E4, RCH-E3 wireless: 800 RCN-KIT3-E

1000

Internal resistance Pa

38

66

Installation data

Liquid line:ø6.35(1/4")

Liquid line:ø6.35(1/4")

Liquid line:ø9

Remote Bedieningen control(option)

Refrigerant

( optioneel

piping

)

size

mm(in)

wired: RC-E4, RCH-E3 wireless: RCN-KIT3-E

Gas line:ø9.52(3/8")

Gas line:ø12.7(1/2")

Gas line:ø15

Installation Bedraad RC-E5 data

€ Liquid line:ø6.35(1/4") 180,- 180,- Liquid line:ø6.35(1/4")

180,- 180,- Liquid line:ø9.52(3/8")

180,-

Refrigerant Bedraad (1) RCH-E3 piping The data sizeare mm(in) measured at the following € conditions. Gas line:ø9.52(3/8") 250,- 250,- Gas line:ø12.7(1/2")

250,- 250,- Gas line:ø15.88(5/8")

250,-

Infrarood RCN-KIT3-E

(1) The data are

Item

measured at

Return/fresh

the following conditions.

air temperature € Outdoor 300,- air temperature Standards 300,- 300,- 300,- 300,-

Operation DB

WB

DB

WB

Item Return/fresh air temperature Outdoor air temperature Standards


OperationCooling*1

DB 27°CWB

Mortsel 19°C DB 03/443 91 71 35°C WB- Zaventem 24°C 02/216 55 00 - Brugge 050/31 91 57 - Eke 09/321 06 40 - Houthalen 011/26 16 54 - Herstal 04/361 28 81

139

ISO-T1

Cooling*1Heating*2

27°C 19°C20°C

35°C 24°C 7°C

6°C

ISO-T1

RA

Drain up kit

Draadloze afstandbediening Wired remote control

(600mm)

RCN-TC-24W-ER

RC-E5 (optie)

DXA-DU-E(option, built-in type)

(Room Air)


RCN-TC-24W-ER

Heating or cooling coil

RC-E4

(option)


met bedrading

RCH-E3

(option)

MHI - KX6

Sturingen


Individuele controle (overzicht)

Bedrade afstandsbediening met weektimer (optie)

RC-E5

De RC-E5 bediening maakt het

mogelijk om uitgebreid toegang te

verlenen voor service en onderhoud,

gecombineerd met een eenvoudige

bediening en een goed leesbaar

scherm.

Bedraad

Binnenunit Afstandsbediening Prijs €

RC-E5 180,-

alle modellen

RCH-E3 250,-

alle modellen “F” RC-EX1A 195,-

RC-EX1A


De RC-EX1A bediening maakt het

mogelijk om uitgebreid toegang te

verlenen voor service en onderhoud,

gecombineerd met een eenvoudige

bediening en een goed leesbaar LCDaanraakscherm.

Standaard afstandsbediening (optie)

RCH-E3 (bedraad)

Speciaal ontworpen voor hotelkamers,

is de afstandsbediening sterk

vereenvoudigd. Er kan alleen ON/OFF,

mode, temperatuur en luchtsnelheid

gekozen worden. Het is eenvoudig en

zeer gebruiksvriendelijk.

Tot 16 binnenunits

Tot 16 units individueel regelbaar, dmv de AIR CON No- knop.

AUTO restart

De airconditioning start automatisch na een stroomonderbreking of

wanneer de voeding dmv een schakelaar terug wordt opgezet.

Draadloze afstandsbediening (optie)

Plaats de infra-rood ontvangerkit op de hoek van het binnentoestel.

RCN-T-36W-E,

RCN-TC-24W-ER

RCN-E-E

RCN-K-E,

RCN-K71-E

RCN-FW-E

RCN-KIT3-E

Binnenunit Afstandsbediening Prijs € Binnenunit Afstandsbediening Prijs €

FDT RCN-T-36W-E 300,- FDK22~56 RCN-K-E 300,-

Draadloos

FDTC RCN-TC-24W-ER 300,- FDK71 RCN-K71-E 300,-

FDE RCN-E-E 300,- andere RCN-KIT3-E 400,-



Sturingen

SUPERLINK II

MHI heeft nu een vereenvoudiging van de installatie gecombineerd

met een hoog gesofisticeerd Superlink-II controle systeem, om de

gebouweigenaars en gebruikers een begrijpbaar controle en beheer

systeem aan te bieden, gecombineerd met een beveiligde toegang

en onderhoudsbijstand voor installateurs en technici. Het Superlink-II

netwerk gebruikt een 2-draads, niet polaire kabel.

Superlink-II is een geavanceerd hogesnelheids dataoverdrachtsysteem

dat tot 128 binnenunits kan aansluiten in een netwerk. MHI bied een

brede reeks aan controle opties voor het Superlink-II netwerk aan,

voor zowel grote als kleine installaties. Aansluiting zowel in nieuwe

als in bestaande beheersystemen is mogelijk. Individuele MHI split

systemen kunnen ook geïntegreerd worden in het Superlink-II netwerk

via SC-ADN-E.

Voor KX6 buitenunits dient het vorige SUPERLINK controlesysteem gebruikt te worden.

Het SUPERLINK-II controle systeem is hiervoor niet beschikbaar.

Multi-KX6 binnenunits


Centrale bediening SC-SL2NA-E

Controle en bediening van 64 binnenunits.

Alle bedieningsfuncties, plus vrijgave of

blokkering van de aangesloten bedieningen.

Individuele Aan/Uit controle


Centrale bediening

SC-SL3N-AE/BE


met individuele temperatuurregeling

Centrale bediening

SC-SL2NA-E

3-draads + aarding

voor aansluiting van

binnen- en buitenunits

3-draads



3-draads



3-draads



SC-WGWNA-A/B

PC Controle Interface

Draadloze


SRK50/60ZJX-S

SC-BIKN-E

SC-ADNA-E

SC-ADNA-E

SC-ADNA-E

SC-ADNA-E

Eén op Eén

Draadloos



141

Sturingen



Centrale controle

SC-SL 1 N-E

Start/stop controle tot 16 binnenunit individueel of groepcontrole.

• De SC-SL1N-E is verbonden in het Superlink-

II netwerk via een 2-draads, niet -polaire

kabel (‘AB’ aansluiting).

• Het controleert en beheerd de start / stop

functie van de 16 units, door de zestien

bedieningstoetsen.

• De unit of groep nummers in werking of in

storing worden weergegeven met een LED.

• Collectieve start/stop is ook mogelijk door

de gezamenlijke aan/uit toets.

• Tot 12 SC-SL1N-E units kunnen aangesloten

worden in een Superlink-II netwerk ( tot

128 binnen units).

• Als er zich een spanningsonderbreking

voordoet zal, de SC-SL1N-E het systeem

terug in werking stellen volgens de opgeslagen gegevens, op het ogenblik dat de spanning

terug komt.

• Deze centrale controller kan om het even waar in het Superlink-II netwerk aangesloten

worden, zowel aan een binnenunit als aan een buitenunit. Dit kan een belangrijke

besparing van de elektrische installatie betekenen.

Deze toepassing is mogelijk voor beide systemen de SC-SL1N-E and SC-SL2N-E controller.

SC-SL 2 NA-E

Centrale controle tot 64

binnenunit, weektimer standaard

inbegrepen.

Voorbeeld van controle door centrale console SC-SL1N-E

SL1N-E

Meer dan één unit (tot 16) kan beheerd worden voor individuele

of gezamenlijke Aan / uit bediening en weergave van de

statussen zoals werking of storing.

Uitwendige afmetingen : H120 x B120 x D15+62*mm.

62* met inbegrip van het inbouw gedeelte.

Voorbeeld van controle door centrale console SC-SL2NA-E

• De SC-SL2N-E is verbonden in

het Superlink-II netwerk via

een 2-draads, niet-polaire kabel

(‘AB’ aansluiting).

• Het controleert en beheerd de

start / stop functie van de 16

units, of 16 groepen, door de zestien bedieningstoetsen.

• Ook controleert en beheerd het de volgende functies voor individuele units, groepen of

units van het gehele netwerk: werking mode, set temperatuur, terugname temperatuur,

louvre positie, fout code.

• De unit of groep nummers in werking of in storing worden weergegeven op het LCD

display.

• Collectieve start/stop is ook mogelijk door de gezamenlijke aan / uit toets.

• Als er zich een spanningsonderbreking voordoet zal, de SC-SL2N-E het systeem terug in

werking stellen volgens de opgeslagen gegevens, op het ogenblik dat de spanning terug

komt.

• De SC-SL2N-E kan aangesloten worden aan een externe timer om vastgelegde aan / uit

schakelingen toe te passen.

• Het aantal SC-SL1N-E en SC-SL2N-E units aangesloten in een netwerk is in onderstaande

tabel weergegeven.

• Deze centrale controller kan om het even waar in het Superlink-II netwerk aangesloten

worden, zowel aan een binnenunit als aan een buitenunit. Dit kan een belangrijke

besparing van de elektrische installatie betekenen. Deze toepassing is mogelijk voor beide

systemen de SC-SL1N-E en SC-SL2N-E controller.

Combinatiemogelijkheden van sturingen en BMS interface units

SL1N-E

Een SC-SL2N-E voorziet de start/stop controle, beheer en

de mode setting tot 64 units. Het is een hoog kwaliteit

airconditioner controle systeem dat toestaat tot 64 binnenunits

vrij in 1 tot 16 groepen in te delen.

Het voorziet niet enkel de start/stop controle maar ook het

beheer, weergave van de statussen zoals werking of storing en

het wijzigen van de mode setting van alle aangesloten units

gezamenlijk, in groep of individueel.

Uitwendige afmetingen: H215 x B120 x D25+35*mm.

35* met inbegrip van het inbouw gedeelte.

SC-SL1N-E SC-SL2NA-E SC-SL3N-AE/BE SC-WGWNA-A/B SC-BGWN-A/B SC-LGWN-A

SC-SL1N-E Yes( * 1) Yes( * 1) Yes( * 1) Yes( * 2) Yes( * 2) Yes( * 2)

SC-SL2NA-E Yes( * 1) Yes( *1) Yes( * 1) Yes( * 2) Yes( * 2) Yes( * 2)

SC-SL3N-AE/BE Yes( * 1) Yes( *1) Yes( * 1) Yes( * 2) Yes( * 2) Yes( * 2)

SC-WGWNA-A/B Yes( * 2) Yes( * 2) Yes( * 2) - - -

SC-BGWN-A/B Yes( * 2) Yes( * 2) Yes( * 2) - - -

SC-LGWN-A Yes( * 2) Yes( * 2) Yes( * 2) - - -

( * 1) Aantal controlers in één Superlink II Netwerk

SC-SL3N-AE/BE 0 1 2

SC-SL2NA-E 0 1-2 3-4 5-8 0-2 3-4 5-8 0-2 3-4 5-8

SC-SL1N-E 12 8 4 0 8 4 0 8 4 0

( * 2) Aantal controlers in één Superlink II Netwerk

SC-WGWNA-A/B or SC-BGWN-A/B or SC-LGWN-A SC-SL1N-E SC-SL2NA-E SC-SL3N-E-AE/BE

1 0-4 0-1 0-1

Prijs € 740,- 1.190,- Zie volgende pag.



Sturingen

SC-SL 3 N-AE/BE

MHI introduceert het volledig in kleur “touch screen” centrale controller SC-SL3N-AE/BE,

met 7 inch interactief LCD scherm. Aanbod: controle, beheer, programmering en service/

onderhoud functies tot 128 binnen units.

Systeem diagramma

Tot 128 binnenunits

Binnenunits kunnen gecontroleerd,

geprogrammeerd, beheert en

opgevraagd worden ieder individueel, als

groep of als blokken van groepen met de

volgende functies: (zie tabel)

AC Eénfase

100-240V

50/60Hz

Binnenmuur

Centrale controle

40

meer dan

105mm

Elektrische bedrading

Gebouw

Bevestig de SLA3R-BX

aan het gebouw

SLA3R-BX

Controle Monitoring Planning Administratie / Service

Start / Stop Bedrijfsstatus Jaarlijks Block definitie

Mode (Koelen / Verwarmen / Ventilatie) Mode Vandaag Groep definitie

Instelstemperatuur Instelstemperatuur Speciale dag Unit definitie

Werking toegestaan / verboden Kamertemperatuur Tijd en datum instellen

Ventilatorsnelheden Werking toegestaan Alarmhistoriek

Richting luchtstroom Ventilatorsnelheid Energieverbruik (per periode)

Filter reset Richting luchtstroom Energieverbruik (cumulatief - bedrijfstijd)

Filter signaal

Onderhoud (1, 2 of back-up)

Stilleggen

Vrijgave

Noodstop

Collectief startsignaal uitgang

Collectief foutsignaal uitgang

Vraag signaal (spanningsvrij)

Collectief stopsignaal (spanningsvrij) uitgang

Gas/Water meting (spanningsvrij) ingang

Ook mogelijk om de tekst op het display in de eigen landstaal

te verkrijgen.

Controle herstart na stroomuitval


Berekeningsfunctie voor elektrisch verbruik:

(enkel voor SC-SL3N-BE )

SC-SL3N-BE geeft via een uitgang het elektrisch verbruik in kW weer van

elke binnenunit, van elke groep, van elk SUPERLINK-II systeem en van elk

vermogen puls systeem Het gebruikt hiervoor een USB geheugen.

Deze data kunnen overgebracht worden naar PC door gebruik te maken van de

voorziene software.

Item Model SC-SL3N-AE SC-SL3N-BE

Omgevingstemp. tijdens gebruik 0 - 40°C

Voeding

1 fase 100-240V/50/60Hz

Energieverbruik

18W

Buitenafmetingen (HxBxD)

162 mm x 240 mm x 108 mm

Netto gewicht

2,0 kg

Aantal aansluitbare binnenunits max. 128

LCD paneel

Kleuren LCD, 7 inch

Inputs

SL Superlink signaalingangen

Gas, powerpuls ingang *

Pre signaal ingang *

Demand signaal ingang

3 systemen

8 pulsen met 100 ms of meer

1 punt spanningsvrij contantinput

ctu ingang (gesloten, geforceerde stop)

1 punt spanningsvrij contantinput

ctu ingang (gesloten, demand control)

SC-SL3N-BE

Methode van data-opslag

USB

Berekeningssoftware

Standaard

Airconditioner proportionele vermogensverdeling (pulse-input) 8 systemen

Max. aantal aansluitbare binnenunits 128

Outputs

Gelijktijdig bedrijf / werkingsingang

ERROR ingang

1 punts max. stroom 40mA, 24V

Full-stop = Open Indien ook maar 1 unit in werkt = Gesloten

1 punts max. stroom 40mA, 24V

Normaal = Gesloten Indien ook maar 1 unit in storing = Open

Prijs € 6.550,- 7.850,-

De ontvangen spanning is DC 12V (10mA). De berekeningen voor vulling van de

airconditionings unit zijn gebaseerd op OIML, de internationale standaard. Indien deze

ingebouwd wordt in een muur, kan U hiervoor de speciale box SLA3-BX kiezen (optie).



143

Sturingen


Centrale controle Windows PC

SC-WGWNA-A/SC-WGWNA-B

(SC-WGWN-B met functie voor berekening van het

elektrisch vermogen)

Productie op aanvraag


Controle en beheer tot 96 groepen (64 binnen units x 2 SUPERLINK-II systeem) centraal op een

netwerk PC gebruikmakend van de Superlink web gateway. Eenvoudige installatie is verzekerd zonder

speciale software vereisten, werkt via Internet Explorer. Een laag vermogen ingebouwde CPU en

compacte flash ROM verzekeren een lange opslag van de capaciteit met een hoge rendabiliteit (geen

bewegende onderdelen zoals een ventilator, enz.). Een eigen IP adres gecombineerd met drievoudige

gebruikersbeveiliging verzekert de veiligheid.

Internet

Explorer

HUB

Ethernet 10 BASE-T/

100BASE-TX

SUPERLINK-

No. 1 systeem

64 units

SUPERLINK- No. 2 systemen

64 units

SC-ADNA-E

Additional engineering service cost etc.

is required.Please consult your dealer

when using this central control.

Cell

PC vereisten: Windows 2000 of Windows XP.

Monitor resolutie 1024 x 768.

Web browser vereisten: Internet Explorer 6.0 of later

BMS interface unit

SC-BGWN-A/SC-BGWN-B (BACnet gateway)


SC-BGWN-A is een interface toestel dat de MHI’s Superlink-II communicatie data omzet naar BACnet

taal. Controle en beheers functies van het a/c systeem tot 96 groepen(64 binnenunits x 2 SUPERLINK-II

systemen) kunnen geïntegreerd worden in een centraal controlepunt via het gebouwbeheer netwerk.

SUPERLINK-

64 units

No. 1 systeem

Ethernet 10 BASE-T/100BASE-TX

BACnet I/P Protocol.

Netwerk

voor

verlichting

Nood

sensor

netwerk

SC-ADNA-E

SUPERLINK-

64 units

No. 2 systemen

SC-LGWN-A (LonWorks gateway)


SC-LGWN-A is een interface toestel dat de MHI’s Superlink-II communicatie data omzet naar LonWorks

taal. Controle en beheers functies van het a/c systeem tot 96 binnen units kunnen geïntegreerd worden

in een centraal controlepunt via het gebouwbeheer netwerk.

Additional engineering service

cost etc. is required.In case of SC-

BGWN-B, communication test by

qualified person regarding electric cost

calculation function is required before

commissioning.Please consult your

dealer when using this gateway

SUPERLINK-

48 units

No. 1 systeem

LonWorks neterk (FTT-10)

Netwerk

voor

verlichting

Nood

sensor

netwerk

SC-ADNA-E

SUPERLINK-

48 units

No. 2 systemen

Additional engineering service cost etc.

is required.Please consult your dealer

when using this gateway.



Toebehoren voor


COOL-SIGN-IN

COOL-SIGN-OUT-KX6

Type Omschrijving Prijs €

COOL-SIGN IN

Aansluitbaar op binnenunits. AAN/UIT bediening d.m.v. potentaalvrij contact + potentiaal vrije contacten

165,-

(weergave in bedrijf en alarm)

COOL-SIGN OUT-KX4

Aansluitbaar op buitenunits. Bedieningen buitenunits (CNS1, CNS2, CNG1, CNG2) d.m.v. 230 V relais + potentiaal vrije contacten

165,-


COOL-SIGN OUT-KX6

Aansluitbaar op buitenunits. Bedieningen buitenunits (CNS1, CNS2, CNG1, CNG2) d.m.v. 230 V relais + potentiaal vrije contacten

165,-


COOL-SIGN CV

Aansluitbaar op binnenunits. AAN/UIT bediening d.m.v. potentaalvrij contact + potentiaal vrije contacten

165,-

(weergave in bedrijf en verwarming)

CNT STEKKER Aansluitbaar op binnenunits - 6 polige stekker voor verbinding met CNT connector op binnenunit. 18,50


SMS-MELDER

SERVER-CONTROL


SMS-MELDER Alarmmeldingsmodule via SMS 961,00

SERVER-CONTROL

Aansluitbaar op MHI binnenunits. Compacte micro-processor die draai-uren egaliseert, overname bij storing en alarmmelding bij storing

of temperatuuroverschreiding.

Excl. PTC voeler

Excl. COOL-SIGN-IN (1 per binnenunit)

1.033,00

Centrale bediening PLC

Via de PLC besturing kan een volledig automatisch systeem gerealiseerd worden. Dit systeem is

uitermate geschikt wanneer de airco-unit in een gebouwbeheersysteem geïntegreerd moet worden.


PLC CONTROL

Vergelijkbare functies als RC-E3/RC-E5.

Elektrisch aangestuurd i.p.v. handmatige verstellingen.

Analoge input koelen/verwarmen/ventileren.

Analoge/digitale input temperatuurinstelling.

Analoge input ventilatiestanden.

Analoge input uitblaaspatroon.

3 relais: storingsweergave, in bedrijf, temperatuuralarm.

Mogelijkheid voor koppeling aan PLC-sturing.

Voor meer info, gelieve ons te contacteren.

541,00



145

Toebehoren voor


Toebehoren voor luchtbehandeling en vloerverwarming

Naast de standaardoplossingen biedt MHI u ook de mogelijkheid voor de aansluiting van de buitenunits op

een luchtbehandelingskast of vloerverwarming. Door de inverter geregelde buitenunit gecombineerd met

een elektronisch expansieventiel wordt een stabiel en comfortabel binnenklimaat gecreëerd met een hoge

energiezuinigheid.

Nodige warmtewisselaars voor combinatie met vloerverwarming kunnen ook door ons voorzien worden.


FD-KX140 Nodig bij aansluiting van een luchtbehandeling/vloerverwarming op een KX-range buitenunit. (tot 14

1.449,00

kW)

Incl. sensoren.

Excl. RC-E5 bediening.

FD-KX280

Nodig bij aansluiting van een luchtbehandeling/vloerverwarming op een KX-range buitenunit. (vanaf

1.494,00

14 kW)

Incl. sensoren.

Excl. RC-E5 bediening.

HEAT-SYNC Warmte-absorberende pasta, nodig bij montage. 28,17



SC-THB-E3 Afstandvoeler voor binnenunits 160,00

Plenums

Plenum voor FDUM... KXE6F

Omschrijving Aantal aansluitingen en diameter Prijs €

Plenum - niet geïsoleerd voor FDUM22KXE6F 1 x 200 mm 209,00

Plenum - niet geïsoleerd voor FDUM28-36-45-56KXE6F 2 x 200 mm 190,00

Plenum - niet geïsoleerd voor FDUM71-90KXE6F 3 x 200 mm 224,00

Plenum - niet geïsoleerd voor FDUM112-140KXE6F 4 x 200 mm 250,00

Plenum - geïsoleerd voor FDUM22KXE6F 1 x 200 mm 200,00

Plenum - geïsoleerd voor FDUM28-36-45-56KXE6F 2 x 200 mm 200,00

Plenum - geïsoleerd voor FDUM71-90KXE6F 3 x 200 mm 230,00

Plenum - geïsoleerd voor FDUM112-140KXE6F 4 x 200 mm 257,00

Plenum voor FDU... KXE6D/KXE6F

Omschrijving Aantal aansluitingen en diameter Prijs €

Plenum - niet geïsoleerd voor FDU71KXE6D 3 x 200 mm 216,00

Plenum - niet geïsoleerd voor FDU90-112KXE6D 4 x 200 mm 250,00

Plenum - niet geïsoleerd voor FDU140KXE6D 5 x 200 mm Op aanvraag

Plenum - niet geïsoleerd voor FDU224-280KXE6F 5 x 250 mm Op aanvraag

Plenum - geïsoleerd voor FDU71KXE6D 3 x 200 mm 204,00

Plenum - geïsoleerd voor FDU90-112KXE6D 4 x 200 mm 231,00

Plenum - geïsoleerd voor FDU140KXE6D 5 x 200 mm Op aanvraag

Plenum - geïsoleerd voor FDU224-280KXE6F 5 x 250 mm Op aanvraag

Aangeboden plenums hebben standaard afmetingen.

Andere afmetingen of aansluitdiameters op aanvraag verkrijgbaar.

Plenums voor andere toestellen zijn op aanvraag verkrijgbaar.

Niet geïsoleerde plenums standaard voorzien van een toezichtluik.



Sturingen

KX6 Service/onderhoud en telebeheer

Het ontwerp van de buitenunit maakt een scheiding tussen het

luchtstroom compartiment en het mechanische compartiment, om zo

door een eenvoudig paneel te demonteren een toegang te verkrijgen

tot het service gedeelte.

Dit ontwerp is zodanig opgebouwd dat de onderplaat van het

luchtgedeelte dient als lekpan verbonden met een afvoerleiding

die door het mechanische gedeelte loopt, zodat een eenvoudige

aansluiting van een afvoerleiding aan de unit volstaat, er dient geen

extra lekpan geinstaleerd te worden.

Onderhoudswerken en foutopsporing kan eenvoudig uitgevoerd

worden via de bedrade bediening, alsook een testwerking in koeling

kan van hieruit gestart worden.

De buitenunit controlebox is ook uitgerust met een schakelaar om de

‘test-run’ mode in te stellen. Deze functie kan gebruikt worden voor

het opsporen van fouten in de installatie ,EEV en ventiel werking. Een

‘pump-down’ schakelaar op de print zorgt ervoor dat het koelmiddel

verzameld wordt met beveiliging van de compressor.

Al de buitenunit printen zijn ook uitgevoed

met een 7-segment digitaal display voor

gedetailleerde historieken en fout opsporing.

Werkingsgegevens worden opgeslagen

gedurende een periode van 30 minuten

voorafgaand aan de fouten de details worden

weergegeven op het 7-segment display voor

uitlezing.

PCB van de buitenunit

segment van de display


Automatisch gegenereerd “test-run” rapport

Dataopslag tijdens bedrijf

6

Dataopslag bij storing

Connectie van Mente PC in combinatie met Multi systeem

Indoor

unit

Indoor Binnenunit

unit


unit

Binnenunit

Indoor

unit


unit


unit

Binnenunit



147

Total

Quality

Solutions

Klimatisatie

www-heynen-cool.com

Hoofdzetel:

Rode Leeuwlaan 15

2640 Mortsel

Tel: 03 440 19 00

Fax: 03 440 10 27

e-mail: sales.mor@heynen-cool.com

Filialen:

Lozenberg 12

1930 Zaventem

Tel: 02 216 55 00

Fax: 02 242 06 37

e-mail: sales.zav@heynen-cool.com

Lege Weg 182

8500 Brugge

Tel: 050 31 91 57

Fax: 050 32 02 06

e-mail: sales.brg@heynen-cool.com

Europark 1019

3530 Houthalen

Tel: 011 26 16 54

Fax: 011 21 06 55

e-mail: sales.htl@heynen-cool.com

Begoniastraat 25

9810 Eke

Tel: 09 321 06 40

Fax: 09 321 06 41

e-mail: sales.eke@heynen-cool.com

McQUAY

• Mono/Multi Split

• Multi Digital Scroll

• Watersystemen

• Rooftops

TONON FORTY

• Chillers

• Warmtepompen

MITSUBISHI HEAVY INDUSTRIES

• RAC

• PAC

• KX6

ZONNEBOILERS

VENTILATIE en ACCESSOIRES

• Ventilatie

• Roosters

• Gereedschappen

Koelmiddel

Warmte-energie

uit de

buitenlucht

4

1

Warmtewisselaar

(Buitenunit)

Compressor

2

Heet water

(58~65°C)

3

Warmtewisselaar

(Binnenunit)

Water

supply

Expansie

Circulatie

ventiel

pump

Rue Haute Claire 18

4040 Herstal

Tel: 04 361 28 81

Fax: 04 361 28 84

e-mail: sales.hst@heynen-cool.com

Membre of:

Hydrolution

MHI -KX - Heynen-cool

Transform your PDFs into Flipbooks and boost your revenue!

Delete template?

Save as template ?
