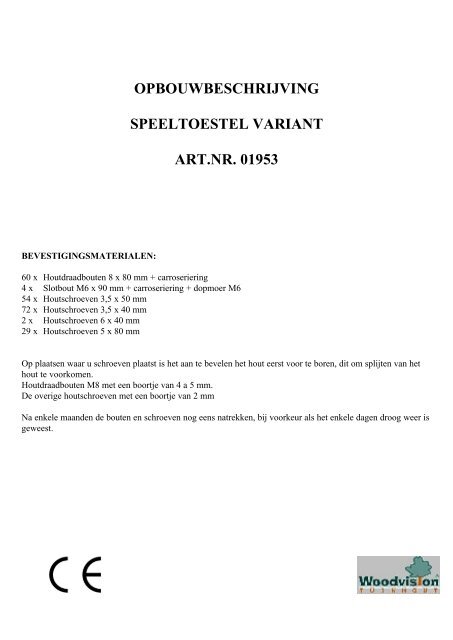

OPBOUWBESCHRIJVING
SPEELTOESTEL VARIANT
ART.NR. 01953
BEVESTIGINGSMATERIALEN:
60 x Houtdraadbouten 8 x 80 mm + carroseriering
4 x Slotbout M6 x 90 mm + carroseriering + dopmoer M6
54 x Houtschroeven 3,5 x 50 mm
72 x Houtschroeven 3,5 x 40 mm
2 x Houtschroeven 6 x 40 mm
29 x Houtschroeven 5 x 80 mm
Op plaatsen waar u schroeven plaatst is het aan te bevelen het hout eerst voor te boren, dit om splijten van het
hout te voorkomen.
Houtdraadbouten M8 met een boortje van 4 a 5 mm.
De overige houtschroeven met een boortje van 2 mm
Na enkele maanden de bouten en schroeven nog eens natrekken, bij voorkeur als het enkele dagen droog weer is
geweest.

Algemene gebruikshandleiding en veiligheidsvoorschriften.
Deze handleiding volledig en aandachtig door nemen alvorens aan de slag te gaan. Bewaar deze handleiding zodat u ze later weer
kunt raadplegen.
Dit toestel is uitsluitend voor particulier gebruik. Plaatsing van dit toestel in openbare gelegenheden en/of gebruik voor commerciële
doeleinden is niet toegestaan.
Alle onderdelen uit het Woodvision programma voldoen, bij een juiste toepassing en montage, zoals voorgeschreven in deze
handleiding, aan de geldende eisen en voorschriften inzake veiligheid en kwaliteit voor speelgoed volgens de normering 71-8 inzake
prive-gebruik. De zelf op te bouwen toren en schommel moeten hiervoor nauwgezet volgens de bijgeleverde opbouwbeschrijving
opgebouwd worden. Wijk niet af van de voorgeschreven stappen in de handleiding en breng geen veranderingen aan in het ontwerp.
Het ontwerp is CE gecertificeerd volgens de norm EN71-1,2,3 & 8.
VEILIG OPBOUWEN
Voor het opbouwen van het speeltoestel zijn tenminste 2 volwassenen nodig. Zo kan u makkelijk onderdelen vastschroeven, terwijl
iemand anders deze in de juiste positie houdt.
Controleer vooraf de inhoud op aantallen en beschadigingen en leg de onderdelen overzichtelijk neer, gebruik steeds de
voorgeschreven bout en schroefverbindingen.
VEILIGE OMGEVING
Het gebruik van Woodvision speelconstructies en toebehoren is enkel toegelaten onder voortduren toezicht van een volwassene.
Bij de montage dient u erop te letten dat er voldoende afstand is tussen het speeltuig en eventuele hindernissen zoals: muren,
afsluitingen, bomen, waslijnen, etc. Obstakels moeten moeten minstens 200 cm van de speelconstructie verwijderd te zijn.
Binnen de veiligheidszone van 200 cm mogen zich geen harde of hoekige voorwerpen bevinden. De ondergrond moet vlak zijn en
bij voorkeur een schok dempende werking hebben.
De onderlinge afstand tussen de touwen van schommelzitjes, trapezes en dergelijke moet bovenaan 12 Cm meer zijn dan het product
zelf. De afstand tussen schommelzitjes e.d. en de ondergrond moet minimaal 35 cm bedragen. Het schommelgedeelte mag nooit
geïnstalleerd worden boven een harde ondergrond zoals asfalt of beton etc.etc. De afstand tussen toebehoren onderling moet
minstens 45 cm zijn; ten opzichte van de houten toren- of schommelconstructie moet minstens 30 cm vrije ruimte overblijven..
Let erop dat bij het verstellen in de hoogte van toebehoren (zoals schommelzitjes en trapezes) het product steeds mooi horizontaal
hangt na verstelling van de touwen. Afstand tot obstakels zoals bomen, muren, hekken etc. dient minimaal 200 Cm of meer te
bedragen. Laat nooit meerdere personen op een zitje, klimrek etc. plaatsnemen. Voor kinderen jonger dan 36 maanden dient u
veiligheidsschommels te installeren, deze zijn zodanig uitgevoerd dat deze de kinderen beschermen tegen uitvallen.
Laat nooit meerdere personen op een zitje plaatsnemen.Voor kinderen jonger dan 36 maanden dient u gebruik te maken van
veiligheidsschommels, deze zijn zodanig uitgevoerd dat kinderen beschermd worden tegen het uitvallen.
De Glijbaan: Dit onderdeel stelt een persoon in staat om zich al glijdend van een verdiepingsvloer van de toren af te begeven. Dit
kan door er voorover, achterover of liggend af te glijden.
Plaats om verhitting van de glijbaan te voorkomen het glijvlak niet naar het zuiden. Controleer bij warm weer of de glijbaan niet te
heet is. Eventueel kun je deze afkoelen met water en afdrogen want een natte glijbaan verhoogt de snelheid te sterk.
Bevestig geen extra voorwerpen aan het toestel zoals touwen of kettingen. Gebruik het toestel of toebehoren enkel waarvoor het
bestemd is.
REGELMATIG ONDERHOUD
Alle onderdelen van het product moeten minstens een maal per maand worden nagezien door een volwassene teneinde de kans op
ongevallen te verminderen.
Volgende aspecten verdienen uw aandacht:
- Controleer houten onderdelen op splinters en structurele schade.
- Bout- en schroefverbindingen kunnen na verloop van tijd los gaan zitten. Draai zo nodig aan maar let erop dat het hout niet
scheurt of versplintert.
- Controleer metalen onderdelen zoals hoekverbindingen en schommelhaken op slijtage en roestvorming die de sterkte aan zouden
kunnen tasten, Bij twijfel vervangen. Bewegende delen moeten regelmatig gesmeerd worden. Bij gebruik van metalen kettingen dient
u de onderste schalm regelmatig te controleren deze heeft de meeste kans om in te slijten.
- Bij scheuren of breuk in onderdelen en/of kunststofverbindingen van toebehoren zoals schommel e.d., of extreme vezelvorming op
de touwen moet dit product onmiddellijk van het speeltoestel verwijderd worden.
- Controleer de omgeving van de speelconstructie. Zorg ervoor dat er geen losse of harde voorwerpen rondslingeren.
MILIEU
Als u na verloop van jaren besluit de opgebouwde houten speelconstructie af te breken, verwijder dan alle metalen delen en breng het
hout weg naar uw plaatselijke milieustraat. Geïmpregneerd en gebeitst hout mag u niet zelf verbranden om milieuverontreiniging te
voorkomen.

Stap 1
Leg 2 Palen A evenwijdig op de grond,
monteer vervolgens regels E (1x), F (1x)
en G (4x) vast met houtdraadbouten
8x80 mm, de pijlen geven de plaats voor
de houtdraadbouten aan. Leg eventueel
hek N ertussen als hulp om de juiste
afstand te bepalen.
Herhaal deze stap nog eens voor de
andere zijde.
Figuur 1
Stap 2a
Graaf of boor 4 gaten in de grond. Deze gaten dienen 30 Cm
diep te zijn. De onderlinge afstand is 1,16 mtr.
Houdt er rekening dat u het toestel op 2 meter van alle
obstakels plaatst. Dit in verband met de
veiligheidsvoorschriften die er gelden voor speeltoestellen
Figuur 2a
Stap 2b
Zet de 2 geraamtes in de gaten. Zet ze waterpas ook
onderling ten opzichte van elkaar.
Let erop dat de buitenkant van de palen op een afstand
van
Figuur 2b

Stap 3
Monteer vervolgens de regels E1 (2x), F1 (2x) en G
(8x). Zet deze vast met houtdraadbouten 8 x 80 mm.
De pijlen geven de plaats aan waar de houtdraadbouten
komen te zitten.
Plaats P1 in het midden van de regels (F) en zet deze aan
beide zeide vast met 2 houtschroeven 5x80 mm, totaal
4st. Schroeven.
Figuur 3
Stap 4
Zet de palen B vast met houtdraadbouten
8x80 mm aan de regels F1 en E1. Om de
juiste afstand te bepalen kunt gebruik maken
van de korte hekjes M.
Plaats vervolgens de rand voor de zandbak
en zet iedere plank vast met 3
houtschroeven 3,5 x 40 mm.
Plaats de 2 buitenste planken voor het
bordes (O1) en zet iedere plank vast met 3
houtschroeven 3,5 x 50 mm.

Stap 5
Monteer eerst de steunklossen J
Schroef deze tegen paal B aan met
2 houtschroeven 5x80mm per
steunklos
Figuur 5
Stap 5a
Nu kunt u de afdekplaten op de
zandbak leggen (deze worden er
los opgelegd).
Plaats eerst plank O3 op het
bordes Zet deze vast met
houtschroeven 3,5 x 50 mm.
Leg hierna de overige planken O2
op het bordes, verdeel de planken
gelijkmatig in de openruimtes
tussen de planken O1 en O3.
Zet ook deze weer vast met
houtschroeven 3,5 x 50 mm.
De pijlen zijn slechts aan een zijde
getekend, het mag duidelijk zijn
dat dit ook voor de andere zijde
ook houtschroeven komen te
zitten.
Figuur 5

Stap 6
Plaats de dakschoren P op regel E en zet
deze vast met houtschroeven 5 x 80 mm.
Zet hiertussen regel P1 en zet deze ook
weer vast met houtschroeven 5 x80 mm.
De hekjes kunnen ook vast gemonteerd
worden, ook deze worden vastgezet met
houtschroeven 5 x 80 mm.
Een van de hekjes is weggelaten om
duidelijk de plaats van de schroeven aan te
geven.
Figuur 6
Stap 7
Plaats nu de planken Q
voor het dak. Begin van
boven naar beneden. Zet
de planken vast met
houtschroeven 3,5 x 40
mm.
Figuur 7

Stap 8
Plaats eerst de trap tegen
het speelhuis en zet deze
vast met 2 houtschroeven
5x80 mm.
Plaats hierna de spijlen
voor de balustrade. Zet elk
van de spijlen onderin vast
met 2 slotbouten(+car.ring
+dopmoer) van M6x90
mm. Zet de balustrade vast
met houtschroeven 5x80
mm (totaal 3 stuks).
Figuur 8
Stap 9
Leg de glijbaan op het plateau en
zet deze vast met 2 houtschroeven
van 6 x 40 mm.
Figuur 9
