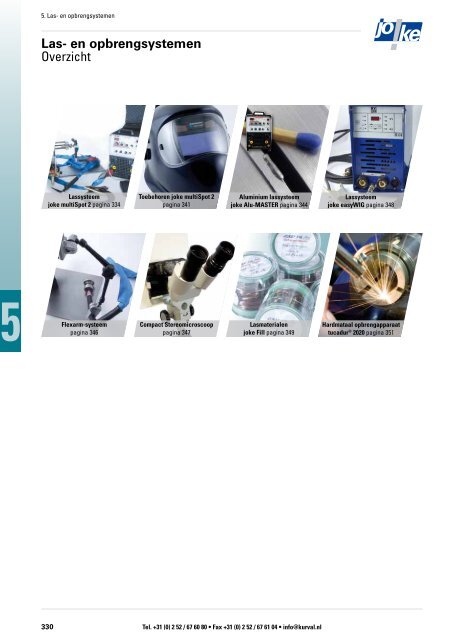

Las- en opbrengsystemen
Overzicht
Lassysteem
joke multiSpot 2 pagina 334
Toebehoren joke multiSpot 2
pagina 341
Aluminium lassysteem
joke Alu-MASTER pagina 344
Lassysteem
joke easyWIG pagina 348
5
Flexarm-systeem
pagina 346
Compact Stereomicroscoop
pagina 347
Lasmaterialen
joke Fill pagina 349
Hardmataal opbrengapparaat
tucadur ® 2020 pagina 351
330
Tel. +31 (0) 2 52 / 67 60 80 • Fax +31 (0) 2 52 / 67 61 04 • info@kurval.nl

5
Lasapparaten en toebehoren
332
Lasapparaat joke multiSpot 2
Aluminium-lasapparaat joke Alu-MASTER
TIG-Lasapparaat joke easyWIG
Lasmaterialen
349
Laserlasdraden joke Fill LASER
TIG-lasdraden joke Fill WIG
Lasdraden Mold Welder / Mold Welder II
Hardmetaal opbrengapparaat
351
Hardmetaal opbrengapparaat tucadur ® 2020
05

Moderne fabricagemethoden stellen hoge
eisen aan de duurzaamheid van reparatielassen
en aan een snelle reparatie van
matrijzen en gereedschappen. Het ontbreken
van reservegereedschappen en de
steeds kortere doorlooptijden maken snelle
en accurate reparaties noodzakelijk - in
eigen huis!
Het gewone WIG-lassen levert hierbij te
veel nadelen op zoals inbranding, vervorming
en structuurverandering. Het is daarom
meestal niet de meest geschikte methode
om permanente reparaties in eigen huis
mee uit te voeren. Voor die gevallen moet
men eigenlijk over een apart laserlasapparaat
beschikken. En zo‘n extra apparaat
kost tijd en vooral veel geld.
5
Lasapparaten en toebehoren
De joke multiSpot-technologie is een betrouwbare
en betaalbare methode om uw
gereedschappen in eigen huis te repareren.
En dat levert u niet alleen een grote
mate van onafhankelijkheid op van externe
dienstverleners. Dit systeem levert ook voor
vrijwel alle toepassingen dezelfde kwaliteit
als laserlassen. En u kunt zowel op een kruistafel
als met de hand werken, zodat u met
gemak zowel de kleinste onderdelen als
grote matrijzen bewerkt. De joke multiSpottechnologie
minimaliseert productieverliezen
door wachttijden en uitval, en beperkt
uw afhankelijkheid van externe dienstverleners.
We nodigen u uit om op de volgende
pagina‘s kennis te maken met dit veelzijdige
systeem.
Welkom bij het multiSpot 2-systeem -
exclusief verkrijgbaar bij joke en Kurval

5
334 Lasapparaat joke multiSpot 2
344 Aluminium-lasapparaat joke Alu-MASTER
348 Lasapparaat joke easyWIG
349 Lasdraden joke Fill
333

5. Las- en opbrengsystemen // 5.1. Lasapparaten en toebehoren
Reparatielassen
Systeemoverzicht
Lasapparaten
joke multiSpot 2
De norm in pulslassen
voor de betrouwbare
reparatie
van matrijzen en
gereedschappen
joke easyWIG
Krachtig WIGlasapparaat
voor
complexe werkstukgeometrieën
joke Alu-MASTER
Geoptimaliseerd
speciaal voor aluminium
laswerkzaamheden
Lasapparaat joke multiSpot 2
(bestelnr. 0 084 500)
Lasapparaat joke easyWIG
(bestelnr. 0 084 650)
Lasapparaat joke Alu-MASTER
(bestelnr. 0 084 661)
Toebehoren Werkplek Oogbescherming/optische systemen
5
Aardkabel
(bestelnr. 0 008 352)
Kruistafel
(bestelnr. 0 084 510)
Automatische lashelm
met vergrotings zichtfeld
(bestelnr. 0 008 375)
Pulspedaal
(bestelnr. 0 008 325)
Magnetische houder met flexibele arm
(bestelnr. 0 084 511)
Opsteekloep 2,5 dioptrie
(bestelnr. 0 008 315)
Opsteekloep 3,0 dioptrie
(bestelnr. 0 008 314)
Voetregelaar
(bestelnr. 0 008 324)
Lastoortshouder
(bestelnr. 0 008 313)
Lasscherm
(bestelnr. 0 008 328)
Reduceerventiel
(bestelnr. 0 008 319)
Dubbel
opnameventiel
(bestelnr. 0 008 319-1)
Onderdelenset
(bestelnr. 0 008 323)
Transportwagen
(bestelnr. 0 008 330)
Stereomicroscoop
bestelnr. 0 008 332)
334
Tel. +31 (0) 2 52 / 67 60 80 • Fax +31 (0) 2 52 / 67 61 04 • info@kurval.nl

5. Las- en opbrengsystemen // 5.1. Lasapparaten en toebehoren
Reparatielassen
Systeemoverzicht
Lastoortsen
Handlastoorts, groot,
met tipper, flex. toortskop
en 4 m slang
(bestelnr. 0 008 363)
inclusief:
gaslens voor wolfraamelektroden
Ø 2,4 mm
kort keramisch mondstuk
type „G“
als optie:
lang keramisch mondstuk
type „H“
Handlastoorts, klein,
met tipper, flex. toortskop
en 4 m slang
(bestelnr. 0 008 364)
inclusief:
spanhulshuis voor
wolfraamelektroden
Ø 1,6 mm
spanhuls Ø 1,6 mm
klein keramisch mondstuk
type „D“ lange
toortskap
als optie:
gaslens Ø 1,6 mm
gaslens Ø 1,0 mm
spanhulshuis Ø 1,0 mm
keramisch mondstuk
type „A“ voor gaslens
Handlastoorts, klein,
zonder tipper, met flex.
toortskop en 4 m slang
(bestelnr. 0 008 360)
inclusief:
spanhulshuis voor
wolfraamelektroden
Ø 1,6 mm
spanhuls Ø 1,6 mm
klein keramisch mondstuk
type „D“ lange
toortskap
als optie:
gaslens Ø 1,6 mm
gaslens Ø 1,0 mm
spanhulshuis Ø 1,0 mm
keramisch mondstuk
type „A“ voor gaslens
Machinelastoorts
met 3 m slang
(bestelnr. 0 008 361)
inclusief:
gaslens Ø 1,6 mm
spanhuls met verlengstuk
Ø 1,6 mm
keramisch mondstuk
type „A“
als optie:
gaslens Ø 1,0 mm
spanhuls met verlengstuk
Ø 1,0 mm
spanhulshuis Ø 1,0 +
1,6 mm
keramisch mondstuk
type „B“ voor spanhulshuis
5
keramisch mondstuk
type „B“ voor spanhulshuis
keramisch mondstuk
type „B“ voor spanhulshuis
keramisch mondstuk
type „D“ voor spanhulshuis
keramisch mondstuk
type „D“ voor spanhulshuis
keramisch mondstuk
type „D“ voor spanhulshuis
keramisch mondstuk
type „E“ voor spanhulshuis
keramisch mondstuk
type „E“ voor spanhulshuis
keramisch mondstuk
type „E“ voor spanhulshuis
keramisch mondstuk
type „F“ voor spanhulshuis
Lasdraden
keramisch mondstuk
type „F“ voor spanhulshuis
keramisch mondstuk
type „F“ voor spanhulshuis
joke Fill
voor laserlassen
• Op spoel van 50, 100, 150, 500 g
• Staven (300 mm) van 75, 150 g
leverbaar in de
dia-meters 0,2 - 0,6 mm
joke Fill
voor WIG-lassen
• Staven van 500 mm
leverbaar in de
diameters 0,8 - 1,6 mm
i
Andere materialen op aanvraag!
Wij leveren u andere kwaliteiten
en/of afmetingen van lasdraad
joke Fill op aanvraag.
Tel. +31 (0) 2 52 / 67 60 80 • Fax +31 (0) 2 52 / 67 61 04 • info@kurval.nl
335

5. Las- en opbrengsystemen // 5.1. Lasapparaten en toebehoren
Lasapparaat joke multiSpot 2
Toepassingsvoorbeelden
Bestseller!
Wat er allemaal mogelijk is met de multiSpot-technologie
Gemakkelijk, snel en betrouwbaar. Geschikt voor lasdraden met een diameter vanaf 0,2 mm.
De revolutionaire multiSpot-impulstechniek levert optimale resultaten: homogene en kerfvrije
overgangen. Gecontroleerd enkelvoudig pulslassen voor de fijnste en meest precieze
lassen. De intervalschakeling van dit multiSpot 2-systeem met instelbare pauze- en lastijden,
maakt zeer nauwkeurig werken bij het opbrengen en verbinden van materialen
mogelijk.
Staal 1.2367, vlak- en hoeklassen
zonder poriën
Staal 1.2343, stapellassen
Titan
Staal 1.2367, stapellassen
5
Staal 1.2767, hoeklassen
Aluminiumbrons
Staal 1.2764, fijne hoeklas,
grote vlaklas
Staal 1.2764, vlakopbouw, meer lagen
Staal 1.4021, buis + flens gasdicht
gelast
Staal 1.2343, oplassen + holle las
Staal
Koper
Staal 1.2767, puntlassen
336
Tel. +31 (0) 2 52 / 67 60 80 • Fax +31 (0) 2 52 / 67 61 04 • info@kurval.nl

5. Las- en opbrengsystemen // 5.1. Lasapparaten en toebehoren
Bestseller!
Lasapparaat joke multiSpot 2
overtuigende referenties
Goedkope reparaties in eigen huis
Resultaat van multiSpot 2 ten opzichte van laser aan elkaar gewaagd.
Speciaal bij kleine beschadigingen kan multiSpot repareren.
Lasdraden van 0,2 tot 2,0 mm gepulst
Beter resultaat dan met conventionele WIG lassen.
i
Vergelijk breedte en hardheid van het smeltbad
Laswijze Breedte smeltbad Hardheid smeltbad
WIG 1 378
WP 0,75 411
WIG-Cro 1,25 545
WIG-joke 0,50 296
Laser 0,50 293
5
Resultaten op niveau van laser lassen.
Speciaal gepulste lichtboog
Ten opzichte van laser lassen is multiSpot flexibeler.
Prijs technisch interessanter dan laser lassen.
Ultrakleine laspunten en lasnaden
Gemakkelijk, snel en betrouwbaar
Toebehoren voor flexibel gebruik
Tel. +31 (0) 2 52 / 67 60 80 • Fax +31 (0) 2 52 / 67 61 04 • info@kurval.nl
337

5. Las- en opbrengsystemen // 5.1. Lasapparaten en toebehoren
Lasapparaat
joke multiSpot 2
Bestseller!
De technologie van joke multiSpot 2
De joke multiSpot-technologie betekent een
omwenteling in het reparatie- en modificatielassen
bij de fabricage van gereedschappen
en matrijzen. Gemakkelijk, snel en
betrouwbaar - het ideale systeem voor het
efficiënt repareren van gereedschappen
in eigen huis. Speciaal ontwikkeld voor het
pulslassen. Voor het kleine en precieze laswerk
was men tot nu toe aangewezen op het
laserlassen.
5
Dankzij de speciale lichtboogvorming kunt u
exact op de juiste plaats lassen. Met geen
ander systeem kunt u op vlakken en kanten
alsmede in gleuven en gravures dermate
fijne punten en naden maken. En dit kunt u
al bereiken met lasdraden vanaf 0,2 mm. De
inbranding, krimp en vervorming van het
basismateriaal is zo minimaal, dat ze technisch
gesproken geen rol meer spelen.
De joke multiSpot-technologie garandeert
optimale verbindingen en creëert zeer sterke
diffusielassen.
De twee lasmethoden „WIG DC Puls“ en
„WIG AC“ maken de veelzijdigheid van dit
systeem compleet.
i
Eén systeem - zes verschillende lasmethoden
1. multiSpot enkelvoudig voor zeer fijn en
nauwkeurig lassen
2. multiSpot continupulslassen voor zeer
fijne lasnaden
3. WIG DC voor kleine en middelgrote
reparaties en oplassen
4. WIG DC Puls met continue lichtboog.
Minder warmteontwikkeling dan met
WIG DC
5. WIG AC voor het lassen van aluminium
6. Stapelelektrode voor grote laswerkzaamheden
(bijv. in de constructiebouw)
Een zeer compleet systeem
Lastoortsen voor handmatige en machinale
bewerkingen geven u de vrije keuze: u kunt
zowel handmatig lassen, als met behulp van
de kruistafel het werkstuk exact positioneren
en zeer nauwkeurig lassen. Met het
pulspedaal activeert u de laspulsen en met
de voetregelaar regelt u uiterst nauwkeurig
de juiste lasenergie tijdens het WIG-, WIGpuls-
en AC-lassen. En met de bijpassende
transportwagen is uw lasapparaat mobiel en
wendbaar. Behalve het apparaat kunt u hier
ook uw gasflessen, de kruistafel en andere
toebehoren op kwijt. De automatische lashelm
met de als optie verkrijgbare opsteekloep
geeft u het beste zicht tijdens het werken. Het
assortiment reserveonderdelen en toebehoren
levert alles wat de naam belooft.
338
Tel. +31 (0) 2 52 / 67 60 80 • Fax +31 (0) 2 52 / 67 61 04 • info@kurval.nl

5. Las- en opbrengsystemen // 5.1. Lasapparaten en toebehoren
Bestseller!
Lasapparaat
joke multiSpot 2
Alle onderdelen op een rijtje
1. ampèremeter
2. aansluitspanningslamp
3. oververhittingsindicatie
4. pulsbreedte
5. instelwaarde I1
6. instelwaarde I2
7. downslope
8. nastroomtijd gas
1 2 3 4
5 6 7 8 9
9. pulspauzetijd
10. keuze WIG 2/4-puls,
stapelelektrode
11. frequentieregelaar
lasstroom AC
12. balans lasstroom AC
10 11 12 13 15
14
13. keuze DC/AC of S-test
14. led-statusindicatie
van beveiliging
15. programmakeuze
• WIG
• WIG continupuls
• multiSpot enkelvoudige puls
• multiSpot continupuls
16. aansluiting pedaal/toortsschakelaar
17. aansluiting voetregelaar
18. gasaansluiting
19. aansluiting lastoorts/slangpakket
20. aansluiting aardkabel
16 17
18
19 20
5
Technische gegevens
joke multiSpot 2
uitgevoerd conform IEC 974.1 / EN 60974.1 / CE-conformiteitsverklaring
afmetingen (l x b x h)
480 x 260 x 380 mm
gewicht
26,2 kg
isolatieklasse
H
veiligheidsklasse IP 23
koeling
geforceerde ventilatie
gegevens ingang
ingangspanning U1
ingangstroom I1
vermogensfactor cos o
ingangsvermogen S1
230 volt (éénfase) 50/60 Hz
gezekerd 16 ampère traag
0,9 bij 150 ampère opname
max. 5,0 kVA
gegevens uitgang
nullastgelijkspanning U0
85 volt TIG/WIG/stapelelektrode
lasgelijkspanning U2 19,1 – 16,5 V/WIG max. 18 V /
elektrode max. 26 V
uitgangsstroomontsteking I2 vanaf 3 ampère
uitgangsstroomlassen I2
3 – 210 ampère
inschakelduur bij 200 A 50% bij +40 °C
inschakelduur bij 130 A 100% bij +40 °C
pulstijd
20 – 300 ms
pauzetijd
20 – 1000 ms
Tel. +31 (0) 2 52 / 67 60 80 • Fax +31 (0) 2 52 / 67 61 04 • info@kurval.nl
339

5. Las- en opbrengsystemen // 5.1. Lasapparaten en toebehoren
Lasapparaat joke multiSpot 2
Complete set
Bestseller!
Complete set joke multiSpot 2 bestelnr. prijs
deze set bestaat uit:
1 x lasapparaat joke MultiSpot 2
1 x kruistafel
1 x handlastoorts, groot, met 4 m slang
1 x lastoorts voor machinale bewerkingen met 3 m slang
1 x aardkabel, 3 m, met klemtang
1 x argonreduceerventiel met debietmeter
1 x 2/4-pulspedaal
1 x voetregelaar
1 x assortiment toebehoren en reserveonderdelen
0 084 500
5
De complete set om direct
mee aan de slag te gaan:
1
handlastoorts, groot, met 4 m slang
(bestelnr. 0 008 363)
8
kruistafel
(bestelnr. 0 084 510)
3
6 7
lastoorts voor machinale bewerkingen
met 3 m slang (bestelnr. 0 008 361)
pulspedaal
(bestelnr. 0 008 325)
voetregelaar
(bestelnr. 0 008 324)
5
5a
4
aardkabel, 3 m, met klemtang
(bestelnr. 0 008 352)
reduceerventiel met debietmeter
(bestelnr. 0 008 319)
multiSpot accessoire-/onderdelenset
(bestelnr. 0 008 323)
340
Tel. +31 (0) 2 52 / 67 60 80 • Fax +31 (0) 2 52 / 67 61 04 • info@kurval.nl

5. Las- en opbrengsystemen // 5.1. Lasapparaten en toebehoren
Bestseller!
Lasapparaat joke multiSpot 2
Toebehoren
Toebehoren joke multiSpot 2 bestelnr. prijs
2
handlastoorts, klein,
met 4 m slang
(bestelnr. 0 008 360)
1
2
3
4
5
5a
Handlastoorts, groot met 4 m slang en tipper 0 008 363
met flexibele toortskop, spantang Ø 2,4 mm,
belastbaarheid: DC 240 A / AC 200 A
Handlastoorts, klein met 4 m slang, zonder tipper 0 008 360
met flexibele toortskop, spantang Ø 1,6 mm,
belastbaarheid: DC 110 A / AC 95 A
Lastoorts voor machinale bewerkingen met 3 m slang 0 008 361
spantang Ø 1,6 mm, belastbaarheid: DC 110 A / AC 95 A
Aardkabel met klemtang 0 008 352
Reduceerventiel (200 bar) met debietmeter 0 008 319
Dubbelafnameventiel voor gasdrukregelaar 0 008 319-1
6
7
8
Pulspedaal 0 008 325
om de laspulsen mee te regelen
Voetregelaar 0 008 324
voor het exact regelen van de vereiste energie tijdens
het WIG DC- en AC-lassen
Kruistafel 0 084 510
voorzien van x-y-z-instelassen en vrij zwenkbare toortshouder om de
lastoorts voor machinale bewerkingen op de millimeter nauwkeurig
boven het werkstuk te plaatsen
5
9
Transportwagen 0 008 330
9
biedt ruim plaats aan lasapparaat, gasfles (20 l), kruistafel en
toebehoren
10
Lastoortshouder, magnetisch 0 008 313
10
om de toorts veilig neer te kunnen leggen
11
Automatische lashelm (met extra groot gezichtsveld) 0 008 375
met dubbele, variabele beschermingsgraad (5-9 + 9-13) en instelbare
gevoeligheid
11a
11a
Voorzetruit voor elektrische lashelm 0 008 312-3
11b
Vervangend kruisband voor lashelm, met klittenband 0 008 310-1
11
11b
11c
11c
Opzetloep 2,5 dioptrie 0 008 315
Opzetloep 3,0 dioptrie 0 008 314
12
11c
12
Glaspenseel 0 008 317
Reservestift voor glaspenseel 0 008 318
13
13
14
Lasdraadhouder voor draden Ø 0,2 - 1,0 mm 0 008 316
Lasdraadhouder voor draden Ø 0,2 - 0,6 mm 0 008 316-1
14
Tel. +31 (0) 2 52 / 67 60 80 • Fax +31 (0) 2 52 / 67 61 04 • info@kurval.nl
341

5. Las- en opbrengsystemen // 5.1. Lasapparaten en toebehoren
Lasapparaat joke multiSpot 2
Verbruiksmateriaal en reserveonderdelen
Slijtage-, onderdelen, speciale toebehoren bestelnr. prijs
wolfraamelektrode Ø 2,4 mm, blauw 0 008 321
wolfraamelektrode Ø 1,6 mm, blauw 0 008 320
wolfraamelektrode Ø 1,0 mm, blauw 0 008 322
keramisch mondstuk "Typ H" voor handlastoortsen, groot, Ø 10 x 76 mm 0 008 365-5
keramisch mondstuk "Typ G" voor handlastoortsen, groot, Ø 11 x 42 mm 0 008 365-4
keramisch mondstuk "Typ D" voor machine-/handlastoortsen, klein, Ø 7 x 30 mm 0 008 360-1
A D E F G
Keramische mondstukken
H
keramisch mondstuk "Typ E" voor machine-/handlastoortsen, klein, Ø 6,5 x 48 mm 0 008 365-2
keramisch mondstuk "Typ F" voor spanhulshuis, Ø 5 x 48 mm 0 008 365-3
keramisch mondstuk "Typ A" voor gaslens Ø 8 x 35 mm 0 008 360-8
spanhuls Ø 2,4 mm voor handlastoortsen, groot 0 008 361-8
gaslens Ø 2,4 mm voor handlastoortsen, groot 0 008 363-2
spanhuls Ø 1,6 mm met verlengstuk voor lastoorts 0 008 361-4
5
Gaslens met spanhuls
spanhuls Ø 1,0 mm met verlengstuk voor lastoorts 0 008 360-6
spanhuls Ø 1,6 mm voor handlastoortsen, licht 0 008 360-2
spanhuls Ø 1,0 mm voor handlastoortsen, licht 0 008 361-5
spanhulshuis Ø 1,6 mm voor machine- en handlastoorts, licht 0 008 361-7
spanhulshuis Ø 1,0 mm voor machine- en handlastoorts, licht 0 008 360-7
gaslens Ø 1,6 mm voor machine- en handlastoorts, licht 0 008 360-3
gaslens Ø 1,0 mm voor machine- en handlastoorts, licht 0 008 359
Gaslenzen, spanhulzen met
verlengstukken en elektroden
(combinatie t.b.v. gebruik
in lastoorts voor machinale
bewerkingen)
toortskap, lang, voor lichten handlastoortsen 0 008 360-9
toortskap, kort, voor lichten handlastoortsen 0 008 360-5
toortskap, mikro, voor lichten handlastoortsen 0 008 360-D
toortskap, lang, voor handlastoortsen, groot 0 008 363-3
toortskap, middel, voor handlastoortsen, groot 0 008 363-4
i
De flexibele derde hand voor lassers
Op pagina 346 vindt u meer informatie
over het nieuwe, individueel in te richten
Flexarm-systeem voor laswerk. Neem
contact met ons op over de mogelijkheden
van deze flexibele arm of voor meer
informatie over reparatielassen met joke
multiSpot:
Tel. +31 (0)252 676080
info@kurval.nl
Spanhulshuis
Toortskap lang, kort en micro
342
Tel. +31 (0) 2 52 / 67 60 80 • Fax +31 (0) 2 52 / 67 61 04 • info@kurval.nl

5. Las- en opbrengsystemen // 5.1. Lasapparaten en toebehoren
Bestseller!
Lascursus
Reparatielassen
Lascursus voor beginners en gevorderden
Het reparatie lassen speelt een belangrijke rol in de wereld van
matrijzen en stempels, maar ook in de maakindustrie. Met een
goede keuze van de juiste apparatuur is veel tijd en geld te
besparen. Echter ook kennis van zaken is van groot belang,
want ook hier geld kennis is macht.
Wij bieden u naast de benodigde “hardware” in de vorm van de
verschillende las systemen , ook de kennis van het lassen, en de
mogelijkheden van diverse toebehoren aan.
In een van onze las scholingen leert u in een of meerdere dagen
de meest gangbare las methoden kennen , en leert u in uw
vakgebied het lassen dusdanig aan dat u de gewenste resultaten
kunt behalen.
Vraagt u ons naar de las cursus , en de mogelijkheden bij joke,
Kurval of bij u in huis.
Tel : 0252-676080 / Info@kurval.nl
Onze las instructeur Marinko Ostojic heeft een TUV
certificaat als las specialist. Hij weet precies waarover hij
spreekt , en kan op al uw vragen een juist antwoord geven
5
Tel. +31 (0) 2 52 / 67 60 80 • Fax +31 (0) 2 52 / 67 61 04 • info@kurval.nl
343

5
5. Las- en opbrengsystemen // 5.1. Lasapparaten en toebehoren
Aluminium lasapparaat
joke Alu-MASTER
Aluminium lasapparaat joke Alu-MASTER
Ervaar het aluminiumlassen in een nieuw dimensie. De lichtboog met hoge intensie maakt een
maximale en zeer efficiënte energie-opbouw mogelijk. Dankzij de geoptimaliseerde energiebalans
tot wel 90% minus deel blijft de elektrode ook bij een maximale belasting scherp hetgeen
een optimale situatie geeft voor het resultaat van de aluminiumlas.
Met de startset wordt een compleet werkende machine geleverd zodat u direct kunt beginnen.
Wanneer u al een lassysteem van ons in gebruik heeft, kunt u de Alu-MASTER ook als losse
machine bestellen en de bestaande toebehoren gebruiken. Dat kan omdat de toebehoren
100% compatible zijn met onze andere lasmachines.
Ook bij zwaarder lassen
blijft de electrode scherp.
Met de joke Alu-MASTER kunnen
fijne krassen en beschadigingen aan
aluminium worden gelast.
344

5. Las- en opbrengsystemen // 5.1. Lasapparaten en toebehoren
Aluminium lasapparaat
joke Alu-MASTER
Aluminium lasapparaat
joke Alu-MASTER
Dankzij speciale frequentiemogelijkheden met
een geoptimeerde balans instelling tot 90%
minpuls blijft de wolfraam elektrode ook bij
maximale belasting scherp en behoud gelijktijdig
een goede reinigingswerking. Hierdoor
worden bijzondere laseigenschappen bereikt.
Technische gegevens
joke Alu-MASTER
aansluitspanning
230 V, 50/60 Hz
fasen 1
zekering
16 A traag
beschermingsfactor IP 23
isolatiefactor
H
afmetingen (H x L x B)
430 x 500 x 260 mm
gewicht
26 kg
norm EN 6097.4, IEC 974.1,
S / CE-markering
afloopspanning
85 V
maximale uitgangstroom 210 A
vermogensopgave (WIG/Elektrode)
ED 50/35 %
5,0 kvA
ED 100 %
3,7 kvA
gebruik bij temperaturen 0 - 40 °C
downslope
0 - 10 sec.
(op eindwaarde)
gas nastroomtijd
2 - 16 sec.
5
Elektrodelassen
instelbereik
10 - 160 A
lasstroom ED 35 % 160 A (26 V)
lasstroom ED 100 % 100 A (24 V)
WIG-gelijkstroomlassen
HF-ontsteking
ja
instelbereik
3 - 210 A
lasstroom ED 50 % 210 A (18 V)
lasstroom ED 100 % 130 A (15,2 V)
WIG-gelijkstroomlassen
HF-ontsteking
ja
wisselstroom frequentie 30 - 200 Hz
balansinstelling 10 - 90 %
instelbereik
3 - 210 A
lasstroom ED 50 % 210 A (18 V)
lasstroom ED 100 % 130 A (15,2 V)
Aluminium lasapparaat joke Alu-MASTER bestelnr. prijs
Start-Set joke Alu-MASTER 0 084 661
Deze start-set bestaat uit:
1 x lasapparaat joke Alu-MASTER
1 x massakabel met knijpklem
1 x lashandstuk, groot
1 x voetregelaar
Alle toebehoren van de multiSpot 2 zijn compatibel
met deze joke Alu-MASTER (zie pagina 340/341)!
Tel. +31 (0) 2 52 / 67 60 80 • Fax +31 (0) 2 52 / 67 61 04 • info@kurval.nl
345

5. Las- en opbrengsystemen // 5.1. Lasapparaten en toebehoren
Flexarm-systeem
voor laswerk
Flexarm-systeem
Dit Flexarm-systeem is het ideale hulpmiddel
om uw laswerk verder te vergemakkelijken
en optimale resultaten te bereiken. U heeft
de keuze uit een flexarm met kruistafelbevestiging
voor machinelastoortsen en
flexarmen met magneetvoet voor de overige
toebehoren: zo werkt u bijvoorbeeld met een
lasscherm altijd veilig, ook zonder lashelm.
Met de stereomicroscoop, die eveneens
opzetbaar is, kunt u nog fijnere lasnaden
leggen.
5
Flexarm-systeem bestelnr. prijs
Magnetische arm met flexibele arm voor toortshouder 0 084 511
Om het bovenstuk van de kruistafel flexibel te kunnen gebruiken in
grotere matrijzen. Bestaande uit een magneetvoet met bevestiging
voor het bovenstuk van de kruistafel en een flexibele arm met kruistafelbevestiging
en lastoortshouder.
Lasscherm 0 008 328
Veilig werken zonder helm. Dankzij de magneetvoet kunt u dit lasscherm
in elke gewenste stand plaatsen. Met twee instellingen elk
voor de gevoeligheid en de vertraging.
346

5. Las- en opbrengsystemen // 5.1. Lasapparaten en toebehoren
Compact Stereomicroscoop
voor de laswerkplaats
5
Compact Stereomicroscoop met XXL werkafstand bestelnr. prijs
De occulaire kunnen aan de ogen van de
bediener worden aangepast.
Bij het bezit van deze lasmicroscoop blijft er geen wens in die richting
over. De verhoogde werkafstand van ca. 225 mm maakt het mogelijk
om een probleemloze lasarbeid te doen op moeilijk toegankelijke
werkstukplekken. Dankzij het 10-voudig vergroten is exact positioneren
en lassen mogelijk. De verduisteringscassette van hoge klasse
heeft de volgende voordelen: de energieverzorging geschiedt door
een solarcel en minibatterij, variabele beschermingsfactor 4/5-9 en
9-13 (DIN), variabele instelling van het zicht, instellen van de doorzichtigheid
in twee stappen.
0 008 332
Technische gegevens:
werkafstand
vergroting
verduistercassette
inclusief
ca. 225 mm
10-voudig
zichtinstelling 4/5-9 en 9-13 (DIN)
stereomicroscoop met filtercassette,
magneetvoet en flexarm
Instellingen voor filterstappen en afdekkap
(bescherming en verzorging)
Tel. +31 (0) 2 52 / 67 60 80 • Fax +31 (0) 2 52 / 67 61 04 • info@kurval.nl
347

5. Las- en opbrengsystemen // 5.1. Lasapparaten en toebehoren
Lasapparaat
joke easyWIG
Lasapparaat joke easyWIG
Krachtig WIG-lasapparaat met geavanceerde
ontsteking. De extreem stabiele lichtboog
maakt het lassen aan complexe werkstukgeometrieën
mogelijk.
Met zijn compacte afmetingen en zijn zeer
lage gewicht is dit een uiterst handzaam
apparaat dat goed mobiel inzetbaar is. De als
optie verkrijgbare voetregelaar maakt ook
andere toepassingen mogelijk.
5
Technische gegevens
joke easyWIG
aansluitspanning
230 V, 50/60 Hz
fasen 1
zekering
16 A, traag
veiligheidsklasse IP 23
isolatieklasse
H
afmetingen (h x l x b):
340 x 365 x 165 mm
gewicht
12,7 kg
normen EN 6097.4, IEC 974.1, S/
CE-markering
nullastspanning
85 V
maximale uitgangsstroom 165 A
opgenomen vermogen
ED 60/40% (WIG/elektrode) 4,4 kvA/6 kvA
temperatuurbereik 0 - 40 °C
upslope/downslope
0 - 20 sec
(op eindwaarde)
nastroomtijd gas
0 - 25 sec
voorstroomtijd gas
0,5 sec
Elektrodelassen
instelbereik
5 - 140 A
lasstroom ED 40% 140 A (25 V)
WIG-gelijkstroomlassen
HF-ontsteking
ja
instelbereik
5 - 165 A
lasstroom ED 60% (40 °C) 165 A (16,4 V)
lasstroom ED 100% (40 °C) 120 A (14,0 V)
Complete set joke easyWIG bestelnr. prijs
deze set bestaat uit:
1 x lasapparaat joke easyWIG
1 x aardkabel met klemtang
1 x handlastoorts, klein, met tipper en flexibele toortskop
0 084 650
Toebehoren joke easyWIG bestelnr. prijs
Handlastoorts, klein met 4 m slang, zonder tipper 0 008 360
met flexibele toortskop, spantang Ø 1,6 mm,
belastbaarheid: DC 110 A / AC 95 A
Handlastoorts, klein met 4 m slang en tipper 0 008 364
met flexibele toortskop, spantang Ø 1,6 mm,
belastbaarheid: DC 110 A / AC 95 A
Voetregelaar 0 084 611
voor het exact regelen van de vereiste energie
348
Tel. +31 (0) 2 52 / 67 60 80 • Fax +31 (0) 2 52 / 67 61 04 • info@kurval.nl

5. Las- en opbrengsystemen // 5.1. Lasapparaten en toebehoren
Bestseller!
Lasmaterialen joke Fill
Voor laser en WIG-lassen
Lasmaterialen joke Fill
De toevoerdraden van de serie joke Fill zijn voor praktisch alle toepassingen en in alle diameters
en kwaliteiten leverbaar. Ze zijn optimaal en speciaal gekozen voor gebruikt bij reparatie en
wijzigingen in de matrijzen en gereedschapmakerijen.
Leverbaar zijn de toevoerdraden naar keuze op spoelen (50, 150 en 500 gr.) of als rechte staf
(300 en 500 mm lengte).
Naast het grote aanbod binnen de standaard range zijn er nog vele specials leverbaar.
Vraagt u het onze binnen- of buitendienst.
In onze systeemprospectus reparatielassen
vindt u lasapparaten,
toebehoren en het gehele pallet
aan lastoevoerdraden.
Lasdraad
Geschikt voor werkstofnummer
joke Fill 100
1.2343 • 1.2344 • 1.2082 • 1.2083 • 1.2367 • 1.2606 en soortgelijken
joke Fill 105
1.2713 • 1.2714 • 1.2740 • 1.2743 • 1.2744 • 1.2747 • 1.2764 • 1.2766 • 1.2767 en soortgelijken
joke Fill 110
1.2311 • 1.2312 • 1.2162 • 1.2738 en soortgelijken
joke Fill 115
Verbinden en opbouwen van nagenoeg alle gereedschapstaalen
joke Fill 120
Scheurame-, elastische-, hoogwardige grond- en tussenlagen alsook verbindingen
joke Fill 125
1.2343 • 1.2344 • 1.2360 • 1.2362 en soortgelijken
joke Fill 140
Gebruik bij gietstaal en warmvaste staalsoorten
joke Fill 145
1.2343 • 1.2344 • 1.2362 • 1.2363 • 1.2367 en soortgelijken
joke Fill 150
STAVAX • 1.2083 • 1.2316 • 1.4115 • 1.4120 en soortgelijken
joke Fill 151
1.2072 • 1.2316 • 1.4015 en soortgelijken
joke Fill 155
1.2842 • 1.2762 • 1.2743 • 1.2721 • 1.2710 en soortgelijken
joke Fill 160
1.2358 • 1.2363 • CARMO • CALMAX en soortgelijken
joke Fill 165
1.2379 • 1.2080 • 1.2436 • 1.2601 en soortgelijken
joke Fill 180
1.2379 • 1.2080 • 1.2436 • 1.2601 en soortgelijken
joke Fill 185
1.2343 • 1.2344 en soortgelijken
joke Fill 190 1.2343 • 1.2344 • 1.2362 • 1.2367 • 1.2606
joke Fill 195
1.4301 • 1.4541 • 1.4571 en soortgelijken
joke Fill 200
1.2343 • 1.2344 • 1.2311 • 1.2312 • 1.2738 • 1.2767 en soortgelijken
joke Fill 230
Vonkelectroden, puntelectroden en de meeste koperlegeringen
joke Fill 240
Ampco 8 - 12 - 15 - 16 - 18 - 20 - 21 - M4 en soortgelijken Bronzen
joke Fill 242
Ampcoloy , moldmax en andere koperlegeringen
joke Fill 250
Alu legeringen tot F30
joke Fill 255
Alu legeringen vanaf F28
joke Fill 260
Titaan en titaanlegeringen
joke Fill 350
1.3243 • 1.3245 • 1.3246 • 1.3249 • 1.3333 • 1.3340 • 1.3344 • 1.3346 • 1.3348 en soortgelijken
5
Tel. +31 (0) 2 52 / 67 60 80 • Fax +31 (0) 2 52 / 67 61 04 • info@kurval.nl
349

5. Las- en opbrengsystemen // 5.2. Lasmaterialen
Lasdraden voor Mold Welder / Mold Welder II
en soortgelijke oplasapparaten
Metaalpoeder inhoud geschikt voor materiaal haalbare hardheid type bestelnr. prijs
50 g 1.2767 51 HRC 0 008 223
1.2343 56 HRC 0 008 224
zacht 34 HRC 0 008 228
40 g 1.2311, 1.2312, 1.2379, 1.2711 40-42 HRC B-01 0 008 131
1.3207 55-58 HRC B-13 0 008 143
1.2767 40-42 HRC B-19 0 008 149
Pasta inhoud geschikt voor materiaal haalbare hardheid type bestelnr. prijs
40 g 1.2083, 1.2316 48-50 HRC C-21 0 008 181
1.2343 40-42 HRC C-19 0 008 179
1.2379 48-50 HRC C-07 0 008 167
5
Draad
afmeting
mm
geschikt voor
materiaal
lengte bestelnr. prijs
Ø 0,2 1.4301 5 m 0 008 123
Ø 0,3 1.4301 5 m 0 008 124
Ø 0,4 1.4301 5 m 0 008 125
Ø 0,5 1.4301 5 m 0 008 126
Staalband
afmeting
mm
lengte
mm
geschikt voor
materiaal
type inhoud bestelnr. prijs
0,2 x 5 1000 1.2711, 1.2311 A-01 1 0 008 101
0,1 x 50 50 Fe-Nikkel A-25 10 0 008 103
0,2 x 50 50 Fe-Nikkel A-26 10 0 008 105
0,1 x 5 1000 1.2379 A-08 1 0 008 108
0,2 x 5 1000 1.2379 A-09 1 0 008 109
0,2 x 5 1000 1.2343, 1.2344 A-10 1 0 008 110
0,2 x 5 1000 1.2343, 1.2344 A-11 1 0 008 111
0,2 x 5 1000 1.1730 A-14 1 0 008 114
0,2 x 5 1000 1.2767, 1.2343 A-19 1 0 008 119
0,1 x 5 1000 1.2767, 1.2343 A-20 1 0 008 120
0,2 x 5 1000 1.2316, 1.2083 A-21 1 0 008 121
0,1 x 5 1000 1.2316, 1.2083 A-22 1 0 008 122
350

Bestseller!
Hardmetaalopbrengapparaat tucadur ®
5
351

5. Las- en opbrengsystemen // 5.3. Hardmetaalopbrengapparatuur
Hardmetaalopbrengapparaat
tucadur ® 2020
Bestseller!
5
Het proces
Vandaag de dag worden aan gereedschappen, installaties en onderdelen
zeer hoge eisen gesteld wat betreft taaiheid, hardheid en slijtvastheid
van hun oppervlakken. De gangbare hardingsprocessen kunnen
slechts óf de taaiheid óf de hardheid verbeteren. Daarom kiest men in de
praktijk vaak voor een compromis. De volgende mogelijkheden bestaan
om een taai materiaal te creëren dat toch een slijtvast oppervlak heeft:
1. galvanisch opbrengen van een harde laag;
2. plasma-vlamspuiten;
3. wolfraamcarbide-depositie met behulp van vonkerosie.
De hechting van de lagen is bij de processen 1 en 2 onder grote belastingen
onvoldoende, omdat deze kunnen afbladderen. Proces nr. 3
creëert echter met wolfraamcarbide een uiterst slijtvast oppervlak op
de zwaarst belaste plaatsen van een werkstuk.
Eigenschappen van de hardmetalen laag
De opgebrachte laag zit onverbrekelijk verbonden met het onderliggende
staal en hecht zo goed dat hij vrijwel elke mechanische belasting
weerstaat. De laag kan niet losspringen door stoten, buigen, rekken of
stuiken. U kunt deze laag alleen verwijderen door te slijpen of te zandstralen.
U kunt hem wel leppen met diamant en siliciumcarbide. Het onderliggende
staal wordt door het opbrengen van de laag niet onthard,
maar neemt aan het oppervlak zelfs in hardheid toe. Bij bepaalde staallegeringen
dringt de wolfraamcarbidelaag zelfs tot in het basismateriaal
door. De laag kan een hardheid bereiken tot 82 HR 30N zonder het
werkstuk te vervormen of aan te tasten, omdat de depositie nagenoeg
koud verloopt. De deklaag is uiterst hittebestendig. Het oppervlak is zeer
regelmatig en heeft geen richtingsstructuur.
Materialen en de vereiste voorbehandeling
Op elk zacht, veredeld en gehard staal, al dan niet gelegeerd, kan een
laag wolfraamcarbide worden aangebracht. Het oppervlak moet schoon
zijn en uit zuiver metaal bestaan. Verwijder alle roest en oxidelagen. Ontvet
alle geslepen, gepolijste en blanke delen. Een wolfraamcarbidelaag
die op een vervuild oppervlak wordt aangebracht, hecht onvoldoende,
geeft een onregelmatig resultaat en vertoont insluitingen.
Werkwijze
Het opbrengen van wolfraamcarbide
als hardmetalen laag gebeurt
met elektro-erosie. Op de pluspool
van een gelijkstroomkring met
elektronisch geregelde stroom en
spanning, waarin condensatoren
met verschillende capaciteiten
kunnen worden bijgeschakeld, is
een wolfraamcarbide-elektrode aangesloten. Deze elektrode wordt in
een vibrerende pistoolhandgreep gespannen. Deze vibrerende (pistool)
handgreep laat de elektrode trillen en brengt hem in contact met het te
behandelen werkstuk. Het werkstuk zelf is op de minpool aangesloten.
Door het contact tussen de elektrode en het werkstuk ontstaat een geïoniseerd
veld dat het smeltproces van het wolfraamcarbide beschermt
tegen oxidatie. Dankzij het vibrerende contact wordt dit veld continu
opnieuw gevormd. Tijdens het kortstondige pulscontact dat minder
dan 1/100 s duurt, worden er deeltjes uit de elektrode gerukt die op het
werkstukoppervlak worden vastgelast. Door de elektrode gelijkmatig
over het oppervlak heen en weer te bewegen, ontstaat een compacte
hardmetalen laag. De vooraf gekozen laagdikte kan niet worden overschreden,
omdat de materiaaloverdracht stopt als het verzadigingspunt
is bereikt. De ingestelde laagdikte is zo nauwkeurig, dat er normaal gesproken
geen nabewerking nodig is. Zo nodig kunt u de opgebrachte
laag wel leppen en polijsten.
i
Standtijden vergeleken
stansgereedschap
buiggereedschap
koudextrusiegereedschap
Slijpplaatje 250 maal uitvergroot
zonder laag
met laag
dieptrekstempel
matrijspers
hoondoorns
Hardmetalen laag
tot 82 HR 30N hardheid
Staallaag tot
HR 30N nagehard
Basismateriaal (staal)
ongewijzigd
(verzink)boor
frezen en zagen
schroefdraadtapper
Standtijd zonder deklaag
Standtijd met tucadur ® -laag
352
Tel. +31 (0) 2 52 / 67 60 80 • Fax +31 (0) 2 52 / 67 61 04 • info@kurval.nl

5. Las- en opbrengsystemen // 5.3. Hardmetaalopbrengapparatuur
Bestseller!
Hardmetaalopbrengapparaat
tucadur ® 2020
Hardmetaalopbrengapparaat tucadur® 2020 bestelnr. prijs
besturing
max. hardheid van de op te brengen laag 82 HR 30N
laagdikte instelbaar
van 2 - 40 micron
vibratiesterkte
instelbaar
aansluitspanning
230 V, 50 Hz
afmetingen (B x D x H) 210 x 320 x 220 mm
gewicht
11 kg
0 700 000
pistoolhandgreep
vibratiefrequentie
verlichting werkgebied
100 Hz
ingebouwd
inclusief:
besturing, pistoolhandgreep, netsnoer, voetschakelaar, aardmagneet,
1 set hardmetaalelektroden (24 stuks), zekeringen, inbusschroevendraaier
Onderdelen bestelnr. prijs
pistoolhandgreep 0 700 213
5
Hardmetaalelektroden vorm afmeting
mm
bestelnr.
rond Ø 1 x 50 0 700 036
prijs vanaf
10 stuks
prijs vanaf
1 stuks
rond Ø 1,3 x 50 0 700 046
rond Ø 1,8 x 50 0 700 047
rond Ø 2,3 x 50 0 700 048
vierkant Ø 1,1 x 50 0 700 039
vierkant Ø 1,6 x 50 0 700 040
vierkant Ø 2,1 x 50 0 700 041
driekant Ø 2,1 x 50 0 700 042
Assortiment bestelnr. prijs vanaf
10 sets
prijs vanaf
1 sets
Assortiment hardmetaalelektroden (24 stuks) 0 700 034
elk 3 stuks hardmetaalelektroden in alle vormen en afmetingen
Tel. +31 (0) 2 52 / 67 60 80 • Fax +31 (0) 2 52 / 67 61 04 • info@kurval.nl
353
