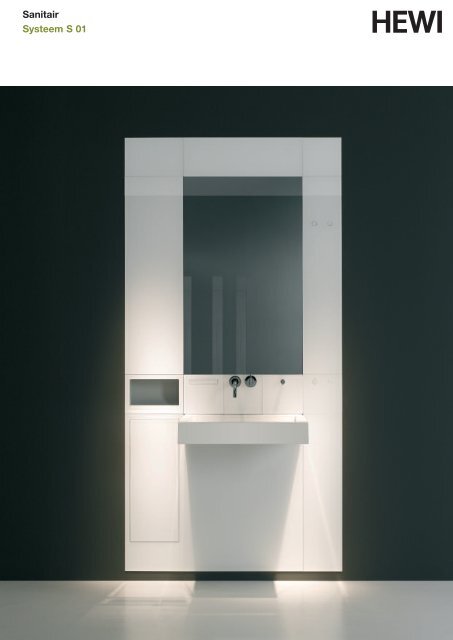

<strong>Sanitair</strong><br />
<strong>Systeem</strong> S <strong>01</strong>
02 | HEWI
S <strong>01</strong><br />
Het concept integratie<br />
Bij het systeem HEWI S <strong>01</strong> is sprake van een<br />
compleet systeem, dat tot dusver additieve<br />
productfuncties integreert en in de uiterlijke<br />
verschijning een vlak vertoont. Er zijn modules<br />
ontstaan voor wastafel en wc, die binnenin<br />
liggende, uitklapbare functies, urinoir bevatten.<br />
De individueel gewenste functie is eenvoudig<br />
en gemakkelijk toegankelijk voor de gebruiker.<br />
De betreffende functie wordt na het uitklappen<br />
dus pas zichtbaar, wanneer deze echt nodig is.<br />
Vormgeving van vlakken, puristische esthetiek,<br />
integratie in de ruimte – deze aspecten werden<br />
door HEWI opgepikt en hebben tot dit innova -<br />
tieve concept voor de sanitaire ruimte geleid.<br />
<strong>Systeem</strong> S <strong>01</strong> maakt een efficiënte planning<br />
van sanitaire ruimten mogelijk, omdat er een<br />
totaalmodule wordt gebruikt.<br />
Concept: KSP Engel und Zimmermann architecten<br />
Productdesign: NOA<br />
Onderscheiden met de if product<br />
design award 2008 en de red<br />
dot product design award 2008.<br />
HEWI | 03
S <strong>01</strong><br />
Het vormgevingsprincipe<br />
De basisopbouw van de modules Wastafel, WC en Urinoir is<br />
gebaseerd op een gemeenschappelijk ordeningsprincipe. Op<br />
deze manier zijn zowel in een verticaal als in een horizontaal<br />
rasterpatroon de betreffende productfuncties zeer praktisch<br />
geplaatst – de modules werken ruimtevergrotend.<br />
04 | HEWI
HEWI | 05
06 | HEWI
S <strong>01</strong><br />
Module wastafel<br />
De gekozen opbouw van de modules weer -<br />
spiegelt de functionele omvang aan de wastafel:<br />
· Haak<br />
· Spiegel<br />
· Dispenser voor papieren handdoekjes<br />
· Planchet<br />
· Zeepdispenser<br />
· Papieren handdoekjesbak (naar keuze<br />
contactloos openen en sluiten)<br />
· Wastafel<br />
De binnenin liggende functies kunnen probleemloos<br />
met behulp van “push-release” worden<br />
uitgeschoven en na het gebruik weer worden<br />
teruggezet. De armatuur maakt geen deel uit<br />
van de leveringsomvang. Verschillende standaard<br />
wandarmaturen zijn te combineren met<br />
het systeem.<br />
HEWI | 07
S <strong>01</strong> | Module wastafel<br />
Accessoires<br />
Boven de wastafel werd een reeks accessoires<br />
geïntegreerd. Het planchet dient voor het plaatsen<br />
van benodigdheden. De volgende standaard wandarmaturen<br />
zijn te combineren met het systeem:<br />
· vola 111 (hier afgebeeld)<br />
· Jado IQ<br />
· Hansa Public<br />
· Hansgrohe Axor Uno2<br />
De geïntegreerde zeepdispenser kan met één hand<br />
worden bediend en heeft een volume van 1,2 liter<br />
vloeibare zeep – hij is probleemloos navulbaar (zie<br />
hiervoor pagina 37).<br />
De haken in parallelle rangschikking bieden ruimte<br />
voor handdoekjes en garderobe. De in één lijn<br />
liggende spiegel maakt eveneens deel uit van de<br />
module.<br />
08 | HEWI
HEWI | 09
S <strong>01</strong> | Module wastafel<br />
Wastafel van gegoten aardewerk<br />
De speciaal voor de module ontworpen, onderrijdbare<br />
wastafel van mineraal gietwerk overtuigt<br />
door de precisie van zijn vlakken, randen en streng<br />
geometrische basisvorm. Hij heeft een Viegastankafsluite<br />
en wordt standaard meegeleverd.<br />
Naar keuze kan er onder de wastafel een verchroomde<br />
handdoekenhouder rechts, links of frontaal<br />
worden aangevuld (zie hiervoor pagina 25).<br />
10 | HEWI
HEWI | 11
S <strong>01</strong> | Module wastafel<br />
Dispenser en bak voor papieren handdoekjes<br />
Bij het pakken van een papieren handdoekje wordt<br />
de bak voor papieren handdoekjes bij de wastafel -<br />
modules I E en II E contactloos geopend en wordt<br />
na het uitnemen weer automatisch gesloten.<br />
De productopbouw maakt telkens een probleemloos<br />
navullen en ledigen van de papieren handdoekjes<br />
mogelijk (meer hierover op pagina 36).<br />
In de dispenser voor papieren handdoekjes kunnen<br />
450 gangbare papieren handdoekjes worden<br />
geplaatst. De bak voor papieren handdoekjes heeft<br />
een volume van 20 liter.<br />
Pictogrammen worden standaard<br />
meegeleverd (zie hiervoor pagina 38).<br />
12 | HEWI
HEWI | 13
14 | HEWI
S <strong>01</strong><br />
Module wc<br />
De module wc is in verschillende uitvoeringen<br />
leverbaar – de complete uitvoering omvat de<br />
volgende productfuncties:<br />
· Wc-spoeling met contactloze besturing<br />
(Geberit AG)<br />
· Wc-papierhouder<br />
· Reservepapierhouder<br />
· Wc-borstelgarnituur<br />
· Klapbare steungrepen<br />
Voor het eerst verdwijnen deze functies, wanneer<br />
ze niet worden gebruikt, in de wand.<br />
Afhankelijk van welke procesondersteuning aan<br />
de wc in de planning zinvol wordt geacht, kan<br />
bijvoorbeeld de klapbare steungreep eenzijdig<br />
resp. tweezijdig worden aangebracht (zie hiervoor<br />
assortimentsoverzicht pagina 22/23).<br />
De module wc kan met gangbare, wandhangende<br />
wc´s worden gecombineerd (afbeelding hier<br />
Duravit Starck II).<br />
HEWI | 15
S <strong>01</strong> | Module wc<br />
Wc-borstelgarnituur en wc-papierhouder<br />
Via “push-release“ kan de wc-borstelgarnituur indien nodig<br />
gemakkelijk worden geactiveerd. Het reservoir kan worden<br />
uitgenomen om te reinigen. Het wc-papier is in de houder<br />
via een “pushrelease“ probleemloos te vervangen (zie hiervoor<br />
pagina 39). De geïntegreerde wc-reservepapierhouder<br />
biedt plaats aan twee wc-papierrollen. Hij kan naar keuze<br />
rechts of links van de wc worden toegepast.<br />
De wc-borstelgarnituur en de wc-papierhouder kunnen<br />
naar keuze rechts of links van de wc worden toegepast.<br />
De spoelactivering (Geberit AG) vindt bij de wc-modules<br />
plaats via een contactloze bewegings - detector. Het gaat<br />
hierbij om een sensor, die zowel manueel als automatisch<br />
kan worden geactiveerd. Bij de automatische besturing<br />
wordt na de laatste geregistreerde beweging de spoeling<br />
uitgevoerd.<br />
Pictogrammen worden standaard<br />
meegeleverd (zie hiervoor<br />
pagina 38).<br />
16 | HEWI
HEWI | 17
S <strong>01</strong> | Module wc<br />
Klapbare steungreep<br />
De aspecten van het Universal Design vervult het<br />
systeem S <strong>01</strong> primair via de geïntegreerde klapbare<br />
steungrepen, die bij de wc-modules naar keuze aan<br />
één of beide kanten kunnen worden toegepast.<br />
De innovatieve klapbare steungrepen bevinden<br />
zich in de voorwand en worden alleen indien nodig<br />
besteld – de algemene bruikbaarheid maakt deel<br />
uit van het concept!<br />
Pictogrammen worden standaard<br />
meegeleverd (zie hiervoor pagina 38).<br />
18 | HEWI
HEWI | 19
S <strong>01</strong><br />
Materiaal | kleuren<br />
De modules worden in met aan de achterkant gekleurd acrylglas<br />
in de kleuren wit, grijs, groen en oranje aangeboden.<br />
Acrylglas is in verregaande mate ongevoelig voor krassen<br />
en stoten. Het vertoont een porievrij, vuilafstotend oppervlak.<br />
De oppervlakken zijn duurzaam en UV-bestendig en kunnen<br />
gemakkelijk worden gereinigd.<br />
20 | HEWI
HEWI | 21
S <strong>01</strong><br />
Assortiment<br />
S<strong>01</strong>.<strong>01</strong>.10<strong>01</strong>...<br />
Module wastafel I<br />
S<strong>01</strong>.<strong>01</strong>.1<strong>01</strong>1...<br />
Module wastafel I E<br />
S<strong>01</strong>.<strong>01</strong>.20<strong>01</strong>...<br />
Module wastafel II<br />
S<strong>01</strong>.02.10<strong>01</strong>...<br />
Module wc I<br />
S<strong>01</strong>.02.20<strong>01</strong>...<br />
Module wc II<br />
Uitvoering rechts<br />
S<strong>01</strong>.02.20<strong>01</strong>...<br />
Module wc II<br />
Uitvoering links<br />
22 | HEWI
S<strong>01</strong>.<strong>01</strong>.2<strong>01</strong>1...<br />
Module wastafel II E<br />
S<strong>01</strong>.03.100...<br />
Module urinoir I<br />
S<strong>01</strong>.03.20...<br />
Module urinoir II-IV<br />
S<strong>01</strong>.02.30<strong>01</strong>...<br />
Module wc III<br />
HEWI | 23
S <strong>01</strong> | Module wastafel<br />
Productoverzicht<br />
1172<br />
min. 220<br />
0-200<br />
2266<br />
2570-2800<br />
S<strong>01</strong>.<strong>01</strong>.<strong>01</strong>000<br />
Wandinstallatie wastafel I - II<br />
· Wandmontage-element met stankafsluiter en bevestigingsmateriaal<br />
· Bevestigingselementen van polystyreen-hardschuimprofie<br />
voor het aanbrengen van de functionele eenheden,<br />
inclusief dichting<br />
· Geschikt voor inbouw in vloer bij droge montagebouw en<br />
in plafondrail (op locatie te leveren) of voor de<br />
directe montage op de vloer en aan het plafond<br />
· Vloer-, plafond- en wandbevestigingsmateriaal is uitsluitend<br />
geschikt voor beton en massieve kalkzandsteen<br />
· Afmetingen: 1172 mm breed, 2266 mm hoog,<br />
220 mm diep<br />
· Voormontage voor de volgende armaturen meegeleverd:<br />
- Hansgrohe Axor Uno2 eenhendelmeng - kraan<br />
- Hansa Public eenhendelmengkraan<br />
- Vola 111 eenhendelmengkraan<br />
- Jado IQ eenhendelmengkraan<br />
· Levering zonder armatuur en inbouwbehuizing<br />
S<strong>01</strong>.<strong>01</strong>.02000<br />
Wandinstallatie wastafel I E - II E<br />
· zie boven<br />
· Met bewegingssensor t.b.v. papier afvalbak<br />
A4H7D<br />
24 | HEWI<br />
Softlink ...D<br />
Door het invoeren van deze<br />
code in het softlink-veld op de<br />
HEWI-website krijgt u nadere<br />
product- resp. serviceinformaties.
6<br />
S<strong>01</strong>.<strong>01</strong>.10<strong>01</strong>...*<br />
Module wastafel I<br />
· Installatiesysteem gebaseerd op de<br />
HEWIwandinstallatie wastafel<br />
· Geïntegreerde productfuncties:<br />
- Spiegel<br />
- Dispenser voor papieren handdoekjes<br />
- Bak voor papieren handdoekjes<br />
- Wastafel<br />
- Zeepdispenser<br />
· Aarmatuurvoorbereiding voor eenhendelmengkraan**<br />
· Bediening van de productfuncties via “pushrelease“<br />
· Levering zonder armatuur en inbouwbehuizing<br />
S<strong>01</strong>.<strong>01</strong>.1<strong>01</strong>1...*<br />
Module wastafel I E<br />
· zie boven<br />
· Installatiesysteem gebaseerd op de<br />
HEWIwandmontage wastafel E<br />
· Bovendien met bak voor papieren handdoekjes<br />
contactloos openend en sluitend<br />
· Aansluiting van de besturingscomponenten 12 volt<br />
N4J9D<br />
S<strong>01</strong>.<strong>01</strong>.20<strong>01</strong>...*<br />
Module wastafel II<br />
· Installatiesysteem gebaseerd op de<br />
HEWIwandinstallatie wastafel<br />
· Geïntegreerde productfuncties:<br />
- Spiegel<br />
- Dispenser voor papieren handdoekjes<br />
- Bak voor papieren handdoekjes<br />
- Wastafel<br />
- Zeepdispenser<br />
- Planchet<br />
- Haak<br />
· Armatuurvoorbereiding voor eenhendelmengkraane**<br />
· Bediening van de productfuncties via “pushrelease“<br />
· Levering zonder armatuur en inbouwbehuizing<br />
S<strong>01</strong>.<strong>01</strong>.2<strong>01</strong>1...*<br />
Module wastafel II E<br />
· zie boven<br />
· Installatiesysteem gebaseerd op de<br />
HEWIwandinstallatie wastafel E<br />
· Bovendien met bak voor papieren handdoekjes contactloos<br />
openend en sluitend<br />
· Aansluiting van de besturingscomponenten 12 volt<br />
Z2Y3D<br />
S<strong>01</strong>.10.100<br />
Handdoekhouder<br />
· Spuitgegoten zink, verchroomd<br />
· Mmontage aan de zijkant aan de<br />
onderkant van de wastafel<br />
· Links of rechts te gebruiken<br />
S<strong>01</strong>.10.1<strong>01</strong><br />
Handdoekhouder<br />
· Spuitgegoten zink, verchroomd<br />
· Montage frontaal aan de onderkant<br />
van de wastafel<br />
*Kleurvarianten<br />
...0...** acrylglas met gekleurde achtergrond in wit<br />
...1...** acrylglas met gekleurde achtergrond in grijs<br />
...4...** acrylglas met gekleurde achtergrond in rood<br />
...5...** acrylglas met gekleurde achtergrond in bruin<br />
**Armatuurvoorbereiding voor<br />
...0 Hansgrohe Axor Uno2 eenhendelmengkraan,<br />
Hansa Public eenhendelmengkraan<br />
...1 Vola 111 eenhendelmengkraan<br />
...2 Jado IQ eenhendelmengkraan<br />
HEWI | 25
S <strong>01</strong> | Module wc<br />
Productoverzicht<br />
972<br />
min. 220<br />
0-200<br />
2266<br />
2570-2800<br />
S<strong>01</strong>.02.<strong>01</strong>000<br />
Wandmontage WC I - III<br />
· Voor de wand te plaatsen element voor WC I, II en III<br />
incl. UP-spoelbak Geberit, netadapter voor contactloze<br />
activering van de spoeling, PE-afvoerbocht 90°, d =<br />
90/90 mm met montageplug en verloopstuk d = 90/110<br />
mm, PE-aansluitgarnituur d = 90 mm<br />
· Houderelementen voor het opnemen van de functieunits<br />
en de oppervlakken<br />
· Geschikt voor inbouw in vloer bij droge montagebouw<br />
en in plafondrail (op locatie te leveren) of voor de directe<br />
montage op de vloer en aan het plafond<br />
· Vloer-, plafond- en wandbevestigingsmateriaal is uitsluitend<br />
geschikt voor beton en massieve kalkzandsteen<br />
· Afmetingen: 972 mm breed, 2266 mm hoog,<br />
220 mm diep<br />
· Geschikt voor gangbare WC's met een uitspringing<br />
tot max. 700 mm<br />
· Houder voor het achteraf aanbrengen van 2 opklapbare<br />
steunen ingebouwd<br />
· Levering zonder WC en opklapbare steun<br />
S<strong>01</strong>.02.10<strong>01</strong>...*<br />
Module wc I<br />
· Installatiesysteem gebaseerd op de HEWIwandinstallatie<br />
wc<br />
· Geïntegreerde productfuncties:<br />
- Wc-papierhouder<br />
- Wc-borstel<br />
- Reservepapierhouder<br />
- contactloze activering van de spoeling<br />
door middel van HF-sensor<br />
- Aansluiting van de besturingscomponenten<br />
12 volt<br />
· Bediening van de productfuncties via<br />
“pushrelease“<br />
· Levering zonder WC<br />
G4H3D<br />
Z6H3D<br />
Softlink ...D<br />
Door het invoeren van deze<br />
code in het softlink-veld op de<br />
HEWI-website krijgt u nadere<br />
product- resp. serviceinformaties.<br />
26 | HEWI
6<br />
760<br />
S<strong>01</strong>.02.20<strong>01</strong>...*<br />
Module wc II<br />
· Installatiesysteem gebaseerd op het HEWIwandmontagesysteem<br />
wc<br />
· Geïntegreerde productfuncties:<br />
- Wc-papierhouder<br />
- Wc-borstel<br />
- Reservepapierhouder<br />
- contactloze activering van de spoeling<br />
door middel van HF-sensor<br />
- Aansluiting van de besturingscomponenten<br />
12 volt<br />
- 2 klapbare steungrepen diepte 700<br />
mm (links en rechts)<br />
· Bediening van de productfuncties via<br />
“pushrelease“<br />
· Levering zonder WC<br />
S<strong>01</strong>.02.30<strong>01</strong>...*<br />
Module wc III<br />
· Installatiesysteem gebaseerd op het HEWIwandmontagesysteem<br />
wc<br />
· Geïntegreerde productfuncties:<br />
- Wc-papierhouder<br />
- Wc-borstel<br />
- Reservepapierhouder<br />
- contactloze activering van de spoeling<br />
door middel van HF-sensor<br />
- Aansluiting van de besturingscomponenten<br />
12 volt<br />
- 2 klapbare steungrepen diepte 700<br />
mm (links en rechts)<br />
· Bediening van de productfuncties via<br />
“pushrelease“<br />
· Levering zonder WC<br />
W6H7D<br />
Z6D3D<br />
*Kleurvarianten<br />
...0...** acrylglas met gekleurde achtergrond in wit<br />
...1...** acrylglas met gekleurde achtergrond in grijs<br />
...4...** acrylglas met gekleurde achtergrond in rood<br />
...5...** acrylglas met gekleurde achtergrond in bruin<br />
HEWI | 27
S <strong>01</strong> | Modul Urinal<br />
Productoverzicht<br />
552<br />
min. 220<br />
0-200 2266<br />
2570-2800<br />
S<strong>01</strong>.03.<strong>01</strong>000<br />
Voorwandinstallatie urinoirl I<br />
· Voor de wand te plaatsen element voor Urinoir I incl.<br />
contactloze activering van de spoeling<br />
· Houderelementen voor het opnemen van de oppervlakken<br />
· Geschikt voor inbouw in vloer bij droge montagebouw<br />
en plafondrail (ter plaatse te stellen) of voor<br />
directe montage op de vloer en aan het plafond<br />
· Het vloer-, plafond- en wandbevestigingsmateriaal is<br />
uitsluitend voor beton en massieve kalkzandsteen<br />
geschikt<br />
· Afmetingen: 552 mm breed, 2266 mm hoog,<br />
220 mm diep<br />
· Geschikt voor urinoir Vitra Matrix en Keramag<br />
Renova nr. 1 vlak<br />
· Levering zonder urinoir<br />
C6H7D<br />
Softlink ...D<br />
Door het invoeren van deze<br />
code in het softlink-veld op de<br />
HEWI-website krijgt u nadere<br />
product- resp. serviceinformaties.<br />
28 | HEWI
500<br />
6<br />
50<br />
2250<br />
1000 1000<br />
200<br />
S<strong>01</strong>.03.10<strong>01</strong>...* **<br />
Module urinoir I<br />
· Het installatiesysteem voor droge montagebouw<br />
is gebaseerd op het voor de wand te<br />
installeren HEWI urinoir I met vlak frontaanzicht<br />
(installatie voor de wand s.v.p. apart<br />
bestellen)<br />
· Geïntegreerde productfuncties:<br />
- Contactloze activering van de<br />
spoeling<br />
- Besturingscomponenten 12 V<br />
· Afmetingen: 500 mm breed, 2200 mm hoog,<br />
6 mm diep<br />
· Oppervlak van 6 mm acrylglas, met gekleurde<br />
achtergrond<br />
· Levering zonder urinoir<br />
W1K4D<br />
*Kleurvarianten<br />
...0...** acrylglas met gekleurde achtergrond in wit<br />
...1...** acrylglas met gekleurde achtergrond in grijs<br />
...4...** acrylglas met gekleurde achtergrond in rood<br />
...5...** acrylglas met gekleurde achtergrond in bruin<br />
**Geschikt voor urinal<br />
...0 Keramag Renova Nr. 1 Plan<br />
...1 Vitra Matrix<br />
HEWI | 29
S <strong>01</strong> | Module urinal<br />
Productoverzicht<br />
952 min. 220<br />
900<br />
200 500 200<br />
0-200<br />
50<br />
2266<br />
2570-2800<br />
2250<br />
2000 200<br />
S<strong>01</strong>.03.02000<br />
Voorwandinstallatie urinoir II<br />
· Voor de wand te plaatsen element voor Urinoir II, III<br />
en IV incl. contactloze activering van de spoeling<br />
· Houderelementen voor het opnemen van de oppervlakken<br />
· Geschikt voor inbouw in vloer bij droge montagebouw<br />
en plafondrail (ter plaatse te stellen) of voor<br />
directe montage op de vloer en aan het plafond<br />
· Het vloer-, plafond- en wandbevestigingsmateriaal is<br />
uitsluitend voor beton en massieve kalkzandsteen<br />
geschikt<br />
· Afmetingen: 952 mm breed, 2266 mm hoog,<br />
220 mm diep<br />
· Geschikt voor urinoir Vitra Matrix en Keramag<br />
Renova nr. 1 vlak<br />
· Levering zonder urinal<br />
S<strong>01</strong>.03.20<strong>01</strong>...* **<br />
Module urinoir II<br />
· Het installatiesysteem voor droge montagebouw<br />
is gebaseerd op het voor de wand te<br />
installeren HEWI urinoir II met vlak frontaanzicht<br />
(installatie voor de wand s.v.p. apart<br />
bestellen)<br />
· Afmetingen: 900 mm breed, 2200 mm hoog,<br />
6 mm diep<br />
· Oppervlak van 6 mm acrylglas, met gekleurde<br />
achtergrond<br />
· Levering zonder urinal<br />
W1D3D<br />
W9Y3D<br />
Softlink ...D<br />
Door het invoeren van deze<br />
code in het softlink-veld op de<br />
HEWI-website krijgt u nadere<br />
product- resp. serviceinformaties.<br />
30 | HEWI
900<br />
200 500 200<br />
900<br />
200 500 200 6<br />
2250<br />
2000 200<br />
400<br />
50<br />
505<br />
1090<br />
S<strong>01</strong>.03.2<strong>01</strong>1...* **<br />
Module urinoir III<br />
· Het installatiesysteem voor droge montagebouw<br />
is gebaseerd op het voor de wand te<br />
installeren HEWI urinoir II met vlak frontaanzicht<br />
(installatie voor de wand s.v.p. apart<br />
bestellen)<br />
· inclusief tussenwand, links of rechts te<br />
plaatsen<br />
· Afmetingen: 900 mm breed, 2200 mm hoog,<br />
6 mm diep<br />
· Oppervlak van 6 mm acrylglas, met gekleurde<br />
achtergrond<br />
· Levering zonder urinal<br />
S<strong>01</strong>.03.2021...* **<br />
Module urinoir IV<br />
· Het installatiesysteem voor droge montagebouw<br />
is gebaseerd op het voor de wand te<br />
installeren HEWI urinoir II met vlak frontaanzicht<br />
(installatie voor de wand s.v.p. apart<br />
bestellen)<br />
· inclusief twee tussenwand<br />
· Afmetingen: 900 mm breed, 2200 mm hoog,<br />
6 mm diep<br />
· Oppervlak van 6 mm acrylglas, met gekleurde<br />
achtergrond<br />
· Levering zonder urinal<br />
F0H7D<br />
F0H7D<br />
*Kleurvarianten<br />
...0...** acrylglas met gekleurde achtergrond in wit<br />
...1...** acrylglas met gekleurde achtergrond in grijs<br />
...4...** acrylglas met gekleurde achtergrond in rood<br />
...5...** acrylglas met gekleurde achtergrond in bruin<br />
**Geschikt voor urinal<br />
...0 Keramag Renova Nr. 1 Plan<br />
...1 Vitra Matrix<br />
HEWI | 31
S <strong>01</strong><br />
Montage<br />
Zo eenvoudig als het systeem HEWI S <strong>01</strong> is ook het<br />
gebruik ervan: montage en realisatie van het object<br />
kunnen probleemloos worden uitgevoerd.<br />
Installatie voor de wand<br />
· Vrijstaand monteerbaar<br />
· Indien gewenst met wandbevestiging monteerbaar<br />
Aanbrengen van de houten planken<br />
· Houten planken uitlijnen en vastschroeven<br />
Tot aan deze stap vindt de montage in de ruwbouwfase<br />
plaats – daarna afbouwwerkzaamheden (opzet voor de<br />
afbouw aanwezig).<br />
F6J9D<br />
Softlink ...D<br />
Door het invoeren van deze<br />
code in het softlink-veld op de<br />
HEWI-website krijgt u nadere<br />
product- resp. serviceinformaties.<br />
32 | HEWI
Plaatsen van de functie-elementen<br />
· Voltooiing droge montagebouw en schilderwerk<br />
· Afdichting aanbrengen<br />
· Uitrichten en monteren van de functionele prefabelementen<br />
Geen beschadiging door de bouwfase.<br />
Montage van de oppervlakken<br />
· Vastklikken van de oppervlakken<br />
De modules wastafel en wc hebben revisieopeningen –<br />
met een zuignap kunnen de platen later probleemloos<br />
worden verwijderd.<br />
HEWI | 33
S <strong>01</strong><br />
Voorbeeld wandmontagesysteem wc I<br />
S <strong>01</strong> wordt als compleet systeem aanbesteed en in twee sets aangeleverd:<br />
· set wandmontagesysteem (ruwbouwfase)<br />
Uitschuifmodul<br />
Voegen voor afdichtband<br />
Magneten<br />
Houten beplating<br />
34 | HEWI
S <strong>01</strong><br />
Voorbeeld module wc III<br />
· Kit-module met functies van het product (afwerking)<br />
Afdichtband<br />
Functie-element<br />
opklapbare steun<br />
Fronten acrylglas<br />
Functie-element reservetoiletrolhouder<br />
en toiletrolhouder<br />
WC wordt niet meegeleverd<br />
Functie-element WC-borstel<br />
HEWI | 35
S <strong>01</strong><br />
Productkenmerken<br />
Vullen dispenser voor papieren<br />
handdoekjes<br />
Met behulp van de meegeleverde zuignap wordt de dispenser<br />
voor papieren handdoekjes naar voren toe uitgetrokken om<br />
deze probleemloos te kunnen vullen. Volume ca. 450 gangbare<br />
papieren handdoekjes.<br />
Leegmaken van de bak<br />
voor papieren<br />
handdoekjes<br />
Aanbrengen en uitnemen van de afvalzak<br />
vindt plaats via het afneembare frame.<br />
Volume 20 liter.<br />
36 | HEWI
Navullen zeepdispenser<br />
Net als een schuiflade wordt de zeepdispenser met de zuignap naar voren<br />
toe uitgetrokken om deze gemakkelijk van boven met gangbare vloeibare<br />
zeep te kunnen vullen. De vulhoeveelheid bedraagt 1,2 liter.<br />
Vervangen wc-papierrol<br />
Via „push-release“ wordt de wc-papierrolhouder naar voren getrokken.<br />
De wc-papierrol kan met de binnenin liggende doorn gemakkelijk worden<br />
vervangen. Via de geleiding glijdt de doorn met afnemende rol steeds verder<br />
naar voren, zodat het papier aan de voorrand binnen handbereik is.<br />
Opbergen van reserve-wc-papierrollen<br />
Naar keuze rechts of links van de wc zijn twee reservepapierrollen door<br />
eenvoudig vullen van boven steeds binnen handbereik opgeborgen.<br />
HEWI | 37
S <strong>01</strong><br />
Pictogrammen<br />
Een goede, eenduidige bruikbaarheid van het systeem S <strong>01</strong> onder -<br />
steunen de hier vermelde pictogrammen. Ze verklaren aan open<br />
gebruikersgroepen de geïntegreerde productfuncties in één oogopslag.<br />
De pictogrammen worden standaard meegeleverd.<br />
38 | HEWI
Planningservice<br />
2D visualisering<br />
(op verzoek ook als 3D-presentatie)<br />
Ondersteuning door de HEWI-planningservice<br />
Een uitgebreide en voor u ondersteunende service biedt<br />
HEWI met de planningservice. Volgens uw gemeten<br />
afmetingen en uw plattegrondschets met de posities<br />
van de aansluitingen werken wij voor u een individueel<br />
en meteen omzetbaar uitvoeringsvoorstel uit.<br />
Gedetailleerde informatie over de montage van de modules<br />
vindt u als download ook op het internet, productrubriek<br />
sanitair systeem S <strong>01</strong>.<br />
Planning:<br />
Katja Schultze<br />
telefoon: +49 5691 82-285<br />
telefax: +49 5691 82-756<br />
eMail: scb@hewi.de<br />
ma. - vr.: 09.00 - 16.00 uur<br />
HEWI | 39
Technische gegevens<br />
Inbouwvoorwaarden<br />
· De S <strong>01</strong> systemen zijn geschikt voor kamerhoogten incl. prefab vloerconstructie<br />
van 2570 tot 2800 mm<br />
· Systemen voor afwijkende kamerhoogten zijn op aanvraag mogelijk.<br />
· De modules zijn geschikt voor inbouw in vloer bij droge montagebouw<br />
en in plafondrail (op locatie te leveren) of voor de directe<br />
montage in vloeren en aan plafonds<br />
· Het bijgevoegde vloer-, plafond- en wandbevestigingsmateriaal<br />
is geconstrueerd voor beton en massieve kalkzandsteen<br />
· Met de desbetreffende verwerkingsrichtlijnen van alle betrokken<br />
ambachten dient rekening te worden gehouden.<br />
· De voor de besturingscomponenten benodigde elektrische aansluitingen,<br />
boven de module, moeten zich op een minimum hoogte van<br />
2250 mm, gemeten vanaf de bovenkant van de prefab-vloer<br />
(OKFFB), bevinden.<br />
Geluidsbescherming<br />
· Geluidsontkoppeling van alle leidingen en het installatieelement<br />
van het bouwlichaam (ÖNORM 8115)<br />
Brandbescherming<br />
· Oppervlakken acrylglas, conform DIN 4102 klasse B 2<br />
Afdichting<br />
· Vlakafdichting tussen de oppervlakelementen (wordt meegeleverd)<br />
· Voldoen aan de droogbouwnorm<br />
Aansluitspanning<br />
De aansluitspanning van de besturingscomponenten bedraagt 12 V<br />
Reiniging en verzorging<br />
Acrylglas heeft een porievrij oppervlak – vuil blijft nauwelijks vastzitten.<br />
Oppervlakken worden gewoon met water, een zachte doek of een<br />
spons afgewreven. Niet droog afwrijven!<br />
Voor de grondige reiniging adviseren wij gangbare reinigingsmiddelen..<br />
Oppervlak<br />
· Duurzaam en UV-bestendig<br />
· Breekvast en slagtaai<br />
· Wordt niet geel en niet bros<br />
· Geen verontreiniging door porievrij oppervlak<br />
40 | HEWI<br />
H2Y3D<br />
Softlink ...D<br />
Door het invoeren van deze<br />
code in het softlink-veld op de<br />
HEWI-website krijgt u nadere<br />
product- resp. serviceinformaties.
Services | Contact<br />
Het gebruik van de volgende HEWI-servicediensten vergemakkelijkt<br />
uw dagelijks werk van de planning, via de bouw<br />
tot aan de verbouwing en het gebruik van een gebouw toe.<br />
Advies:<br />
· Uitgebreid adviesverlening in alle fasen van de planning<br />
over het gehele HEWI-prestatiespectrum<br />
· Ondersteuning bij bestekken<br />
· Modellen<br />
· Uitwerking van individuele probleemoplossingen<br />
· Presentatieondersteuning bij opdrachtgevers en investeerders<br />
· Inzet van specialistenteams van HEWI voor de thema´s<br />
Barrièrevrij, Elektronische sluitsystemen,<br />
Bewegwijzeringen evenals individuele oplossingen voor<br />
leuningen<br />
· Planningsondersteuning voor Barrièrevrij door het service<br />
center Barrièrevrij<br />
· Informatie over wettelijke bepalingen<br />
Tools:<br />
· Productcatalogus op internet<br />
· Vakinformatie over het thema barrièrevrij wonen (bijv.<br />
planningshulp)<br />
· Modelblokken en kleurenwaaiers<br />
· Beschikbaarstellen van materialen voor collages<br />
· Expositiesystemen<br />
Cursussen:<br />
· Cursussen voor architecten, planners, opdrachtgevers,<br />
investeerders, handel en verwerkende bedrijven – actueel<br />
cursusprogramma op www.hewi.com<br />
· Basis- en gevorderdencursussen over het thema<br />
Barrièrevrij met de ouderdomssimulator<br />
· Lezingen<br />
Wij adviseren u persoonlijk ter plaatse:<br />
De HEWI-project- en verkoopsadviseurs zijn de algemene<br />
contactpersonen voor architecten, planners, opdrachtgevers<br />
en investeerders.<br />
De HEWI-toepassingsadviseurs zijn gespecialiseerd<br />
op de eisen van het technische management.<br />
Neem contact op via ons binnendienstteam.<br />
Daarnaast staan de medewerkers te allen tijde voor<br />
u klaar met betrekking tot vragen en bestellingen.<br />
Ons telefoonnummer is:<br />
+49 5691 82-366<br />
Wij verheugen ons op een gesprek met u!<br />
HEWI | 41
Duitsland<br />
HEWI Heinrich Wilke GmbH<br />
Postfach 1260<br />
D-34442 Bad Arolsen<br />
Tél.: +49 5691 82-0<br />
Fax: +49 5691 82-319<br />
international@hewi.com<br />
www.hewi.com<br />
Nederland<br />
Project- en verkoopleider:<br />
Michael Sterker<br />
Karnak 24<br />
NL-3823 KP Amersfort<br />
Tél.: +31 33 7890<strong>01</strong>2<br />
Fax: +31 33 4552454<br />
msterker@hewi.com<br />
www.hewi.nl<br />
BeLux<br />
Project- en verkoopadviseur:<br />
Dieter Cormann<br />
Rue Delval 40<br />
B-1480 Tubize<br />
Tél.: +32 2 3660977<br />
Fax: +32 2 3662373<br />
dcormann@hewi.com<br />
www.hewi.be<br />
BeLux<br />
Project- en verkoopadviseur:<br />
Didier Kistemann<br />
Clos de Lens sur Geer 1<br />
B-4360 Oreye<br />
Tél.: +32 19 588 100<br />
Fax: +32 19 588 1<strong>01</strong><br />
dkistemann@hewi.com<br />
www.hewi.be<br />
www.hewi.com<br />
BeLux<br />
Project- en verkoopadviseur:<br />
Christoph Meyer<br />
Forges 66<br />
B-4837 Baelen<br />
Tel.: +32 87 882729<br />
Fax: +32 87 882789<br />
cmeyer@hewi.com<br />
www.hewi.be<br />
BeNeLux<br />
Service-Hotline (freecall):<br />
00800 4394 4394<br />
Technische wijzigingen voorbehouden!<br />
PR 247NL<br />
09/11
Change language
